Несмотря на новогодние и рождественские праздники, мы продолжаем рассматривать появляющиеся на рынке серийные видеокарты из новой серии NVIDIA. Если до анонса нового High-End продукта от NVIDIA по слухам остались считанные месяцы, то в отношении Middle-End пока ничего неясно, и возможно, что нынешние середнячки пробудут еще долго.
При этом очень сложно писать что-либо заведомо положительное о продукте, чья цена входит в явное противоречие с возможностями. И даже не с возможностями данного продукта, а младшего из FX 5900. Не секрет, что лавиной пошли FX 5900 XT, а ранее они назывались FX 5900SE/LX/CP. Причем с очень агрессивными немерениями, о чем говорит постоянно падающая цена на такие изделия. Ну и кому, скажите на милость, будут нужны FX 5700 Ultra по примерно такой же цене? Вот в наших статьях (смотри список ниже) достаточно подробно описано, чем же 5700 отличается от 5900.
Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce FX
- Аналитический материал по особенностям архитектуры NVIDIA NV30 (GeForce FX)
- Базовый обзор NVIDIA GeForce FX 5800 Ultra (NV30) — одностраничный
- Базовый обзор NVIDIA GeForce FX 5800 Ultra (NV30) — многостраничный
- Базовый обзор NVIDIA GeForce FX 5600 Ultra (NV31) и GeForce FX 5200 Ultra (NV34) — одностраничный
- Базовый обзор NVIDIA GeForce FX 5600 Ultra (NV31) и GeForce FX 5200 Ultra (NV34) — многостраничный
- Обзор ASUS V9900 Ultra на базе NVIDIA GeForce FX 5800 Ultra — продолжение рассмотрения качества АА и анизотропии
- Обзор Gainward FX Powerpack Ultra/1000 Golden Sample и Gainward FX Powerpack Pro/660 TV/DVI на базе NVIDIA GeForce FX 5800 Ultra и 5200 — масштабирование (зависимость производительности от частоты работы CPU) GeForce FX 5800 Ultra, а также изучение производительности GeForce FX 5200
- Обзор Leadtek WinFast A300 Ultra MyVIVO на базе NVIDIA GeForce FX 5800 Ultra — продолжение изучения зависимости производительности GeForce FX 5800 Ultra от частоты работы CPU в тяжелых режимах при АА и анизотропии
- Обзор MSI FX5800 Ultra-TD8X на базе NVIDIA GeForce FX 5800 Ultra
- Обзор видеокарт на базе NVIDIA GeForce FX 5200 производства Albatron, Chaintech, Gainward, InnoVision, Leadtek, Palit и Prolink
- Обзор видеокарт на базе NVIDIA GeForce FX 5200/5600 производства ASUSTeK
- Обзор видеокарты MSI FX5600-VTDR128 (MS-8912) на базе NVIDIA GeForce FX 5600
- Обзор видеокарт на базе NVIDIA GeForce FX 5200 Ultra производства Albatron, Leadtek и MSI
- Обзор Prolink PixelView GeForce FX 5600 256MB Golden Limited на базе NVIDIA GeForce FX 5600
- Обзор Gainward FX PowerPack Ultra/760 XP Golden Sample на базе NVIDIA GeForce FX 5600 Ultra (new revision)
- Обзор видеокарт на базе NVIDIA GeForce FX 5600 производства AOpen и Soltek
- Обзор Leadtek WinFast A310 Ultra MyVIVO на базе NVIDIA GeForce FX 5600 Ultra (350MHz revision)
- Обзор NVIDIA GeForce FX 5900 Ultra 256MB (NV35) — одностраничный
- Обзор NVIDIA GeForce FX 5900 Ultra 256MB (NV35)
- Битва титанов ATI и NVIDIA:куда подевались честные поединки? или «Вертим 3DMark-ом как хотим»
- Обзор MSI FX5900-VTD128 на базе NVIDIA GeForce FX 5900 — «Продолжаем вертеть 3DMark-ом 2003…» (расследование плодов «сотрудничества» NVIDIA и FutureMark в свете уже известных событий с подписанием «мирного» соглашения)
- Обзор видеокарт Albatron Gigi GeForce FX 5600EQ 256MB, Albatron Gigi GeForce FX 5600P Turbo 128MB, Albatron Gigi GeForce FX 5600 Ultra 128MB (350MHz version), Albatron Gigi GeForce FX 5800 128MB на базе NVIDIA GeForce FX 5600/5800
- ASUS V9950 128MB на базе NVIDIA GeForce FX 5900 — исследование скорости в игровых тестах
- Обзор Gainward FX Powerpack Ultra/1200 Golden Sample на базе NVIDIA GeForce FX 5900 — исследование скорости в НОВЫХ игровых тестах, а также анализ работы FX 5900 без «заточек»
- Обзор Albatron Gigi GeForce FX 5900PV 128MB на базе NVIDIA GeForce FX 5900
- Обзор ABIT Siluro FX5900 OTES 128MB на базе NVIDIA GeForce FX 5900
- Обзор Leadtek WinFast A350 Ultra TDH MyVIVO на базе NVIDIA GeForce FX 5900 Ultra
- Обзор Albatron Gigi GeForce FX 5900 Turbo 256MB и Albatron Gigi GeForce FX 5600 Ultra (400 MHz) на базе NVIDIA GeForce FX 5900/5600 Ultra
- Обзор Inno3D Tornado GeForce FX5900 128MB на базе NVIDIA GeForce FX 5900
- Обзор ASUS V9950 Ultra на базе NVIDIA GeForce FX 5900 — экстремальный разгон этой карты
- Обзор AOpen Aeolus GeForce FX 5600S 256MB на базе NVIDIA GeForce FX 5600
- Обзор видеокарт на базе NVIDIA GeForce FX 5600 Ultra производства ABIT, ASUSTeK и Chaintech
- Обзор Gainward Powepack FX Ultra/1600 GS CoolFX на базе NVIDIA GeForce FX 5900 Ultra — Исследование бета-версии драйверов 51.75
- Обзор Prolink PixelView GeForce FX 5900 128MB на базе NVIDIA GeForce FX 5900 — Тестирование в Tomb Raider: Angel of Darkness
- Обзор видеокарт на базе NVIDIA GeForce FX 5900SE/XT производства Albatron и Leadtek
- Обзор ASUS V9950 Ultra Deluxe 256MB на базе NVIDIA GeForce FX 5900 Ultra
- Обзор NVIDIA GeForce FX 5950 Ultra (NV38) и GeForce FX 5700 Ultra (NV36) — одностраничный
- Обзор NVIDIA GeForce FX 5950 Ultra (NV38) и GeForce FX 5700 Ultra (NV36)
- Обзор Gigabyte GeForce FX 5950 Ultra 256MB — одностраничный
- Обзор Gigabyte GeForce FX 5950 Ultra 256MB сравнение версий драйверов 52.70 и 52.16
- Обзор Albatron Gigi GeForce FX 5700 Ultra 128MB на базе NVIDIA GeForce FX 5700 Ultra
- Обзор Chaintech GeForce FX 5600XT 128MB 64bit; Chaintech GeForce FX 5600XT 256MB 128bit; Chaintech GeForce FX 5700 Ultra 128MB; Chaintech GeForce FX 5900 128MB; Chaintech GeForce FX 5950 Ultra 256MB
- Обзор Leadtek WinFast A380 Ultra MyVIVO 256MB и ASUS V9950SE на базе NVIDIA GeForce FX 5950Ultra/5900SE
- Обзор Gainward CoolFX Ultra/1800 XP GS 256MB на базе NVIDIA GeForce FX 5950Ultra
- Обзор MSI FX5950 Ultra-VTD256 и MSI FX5700 Ultra-TD128 на базе NVIDIA GeForce FX 5950Ultra/5700Ultra — тестирование в 3DMark03 v.340 на версиях драйверов 52.16 и 53.03
В частности, FX 5700 Ultra — это половинка FX 5950 Ultra по ряду параметров (кроме вершинного блока). А значит, что и FX 5900, даже имеющий всего 400 МГц против 475, будет сильнее, чем 5700 Ultra. Плюс 256-битная шина. Даже 700 МГц по памяти у 5900 XT с учетом шины дадут большую ПСП, нежели 900 МГц у FX 5700U при 128-битной шине. И это все без учета разгона! А почти все FX 5900XT/LX/SE гонятся до уровня FX 5900 Ultra.
Да, 5700 Ultra также неплохо разгоняются. Однако это им мало помогает при их всего одном мегаконвейере с выдачей 4-х пикселей за такт в кооперации с 4-мя текстурными процессорами. Плюс последние проблемы с частотами на 53.03, когда при малейшем переразгоне есть угроза, что драйвер выше 300 МГц по чипу поднять не даст вообще и никогда. Только снос драйвера, чистка реестра и новая установка позволят восстановить производительность. Пусть это ошибка в драйвере, но она бьет и сильно по оверклокерам.
Тем не менее, эти карты выходят на рынок, появляются на прилавках, и пользователи имеют право знать — на что такие продукты способны, и какой лучше. Плюс, надо сказать, что время не стоит же на месте, цены могут и упасть, и кто знает, вполне возможно, что через какое-то время читатель, вдруг захотевший прочитать этот материал, найдет такие карты вполне «вкусными», если цена будет подходящей.

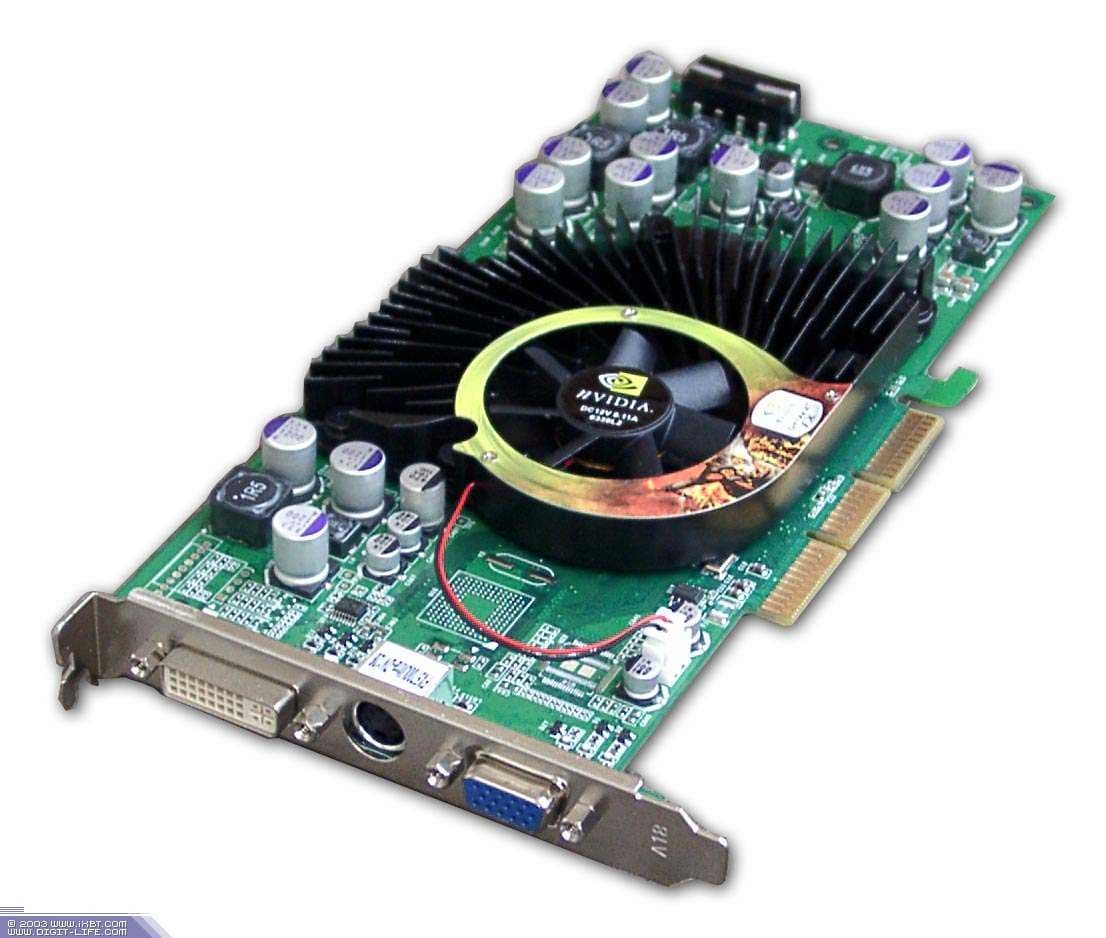

Платы
| AOpen Aeolus GeForce FX 5700 Ultra |  | |
|---|---|---|
| Inno3D Tornado GeForce FX 5700 Ultra |  | |
| Sparkle GeForce FX 5700 Ultra |  | |

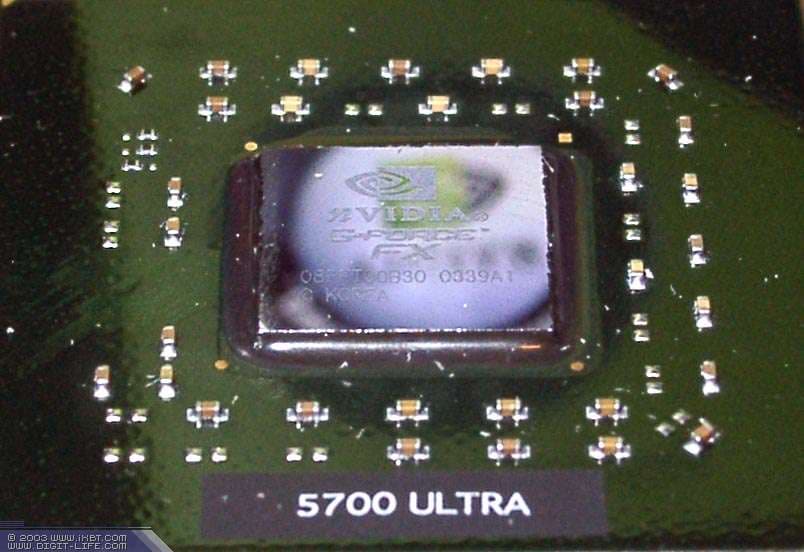

| Карты имеют интерфейс AGP x8/x4/x2, 128 МБ памяти DDR-II SDRAM , размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. | |
|---|---|
| AOpen Aeolus GeForce FX 5700 Ultra; Inno3D Tornado GeForce FX 5700 Ultra; Sparkle GeForce FX 5700 Ultra | |

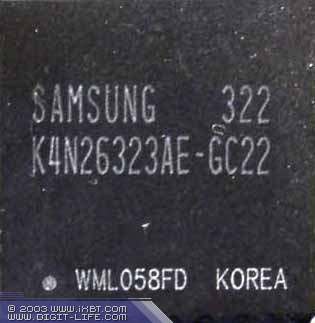

Микросхемы памяти Samsung (GDDR2). Время выборки у микросхем памяти 2.2ns, что соответствует частоте работы 450 (900) МГц, на которой память и работает. Частота работы GPU — 475 MHz. Шина обмена с памятью — 128 bit. |  |

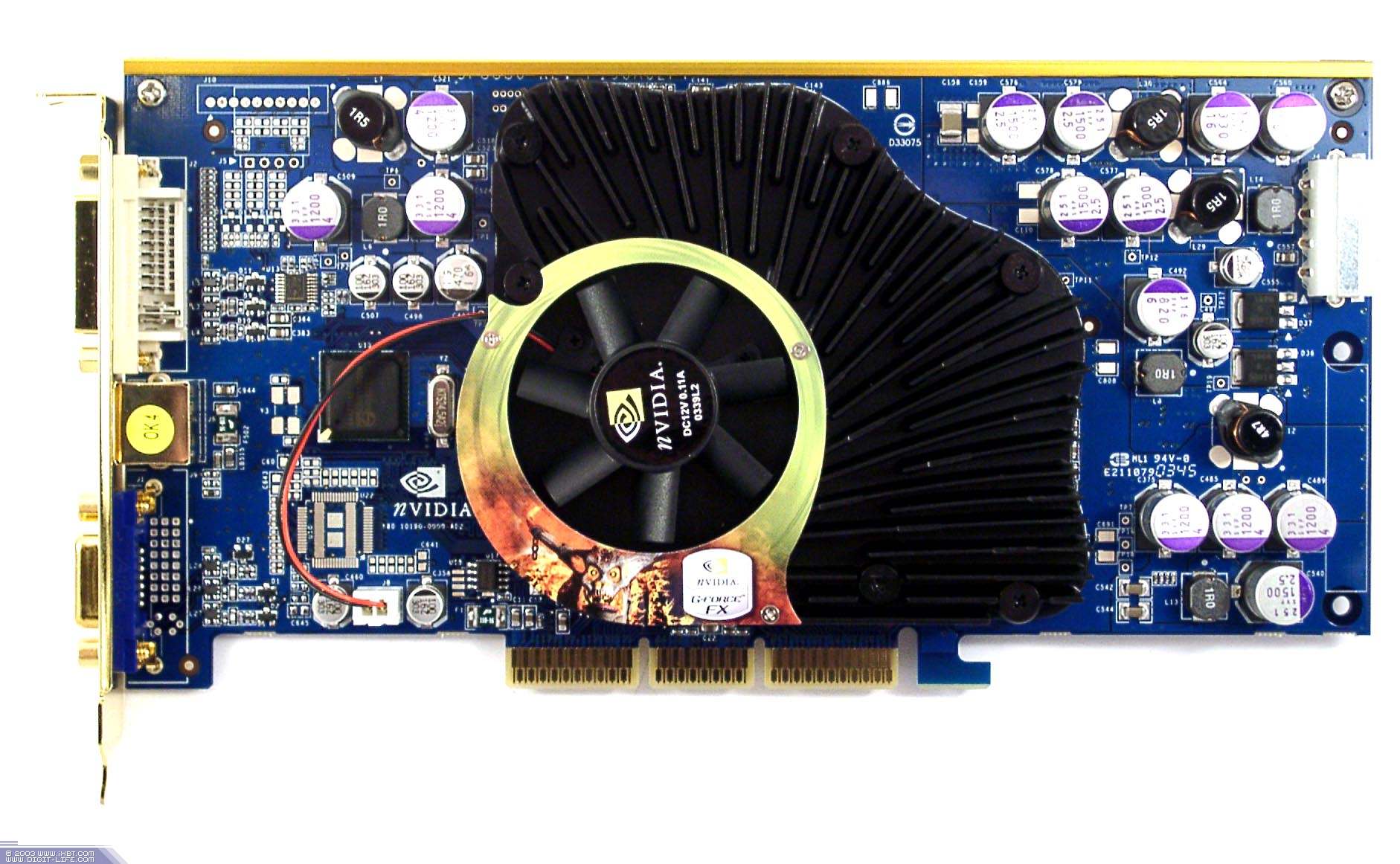

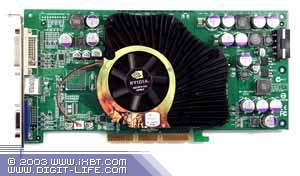

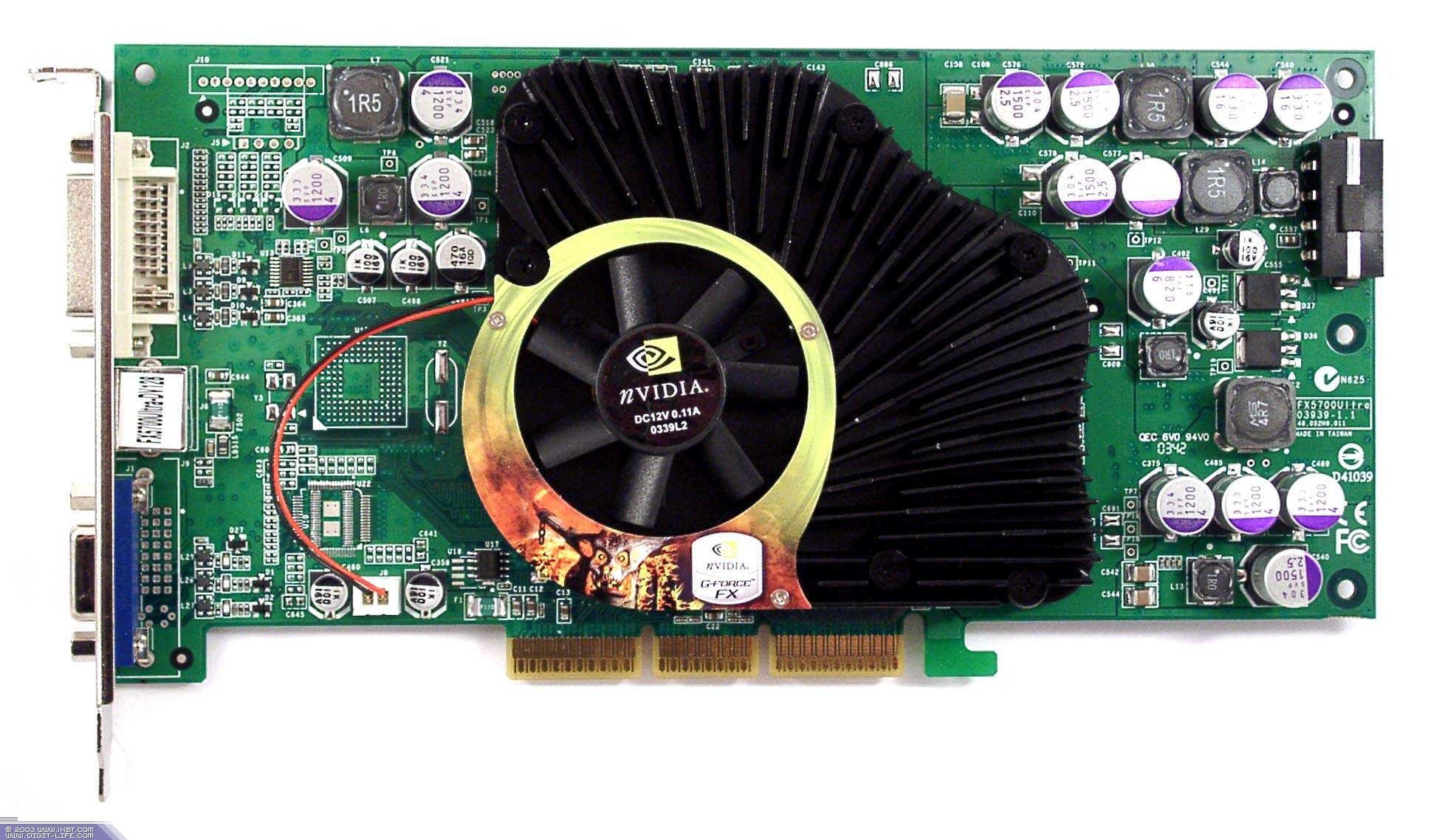

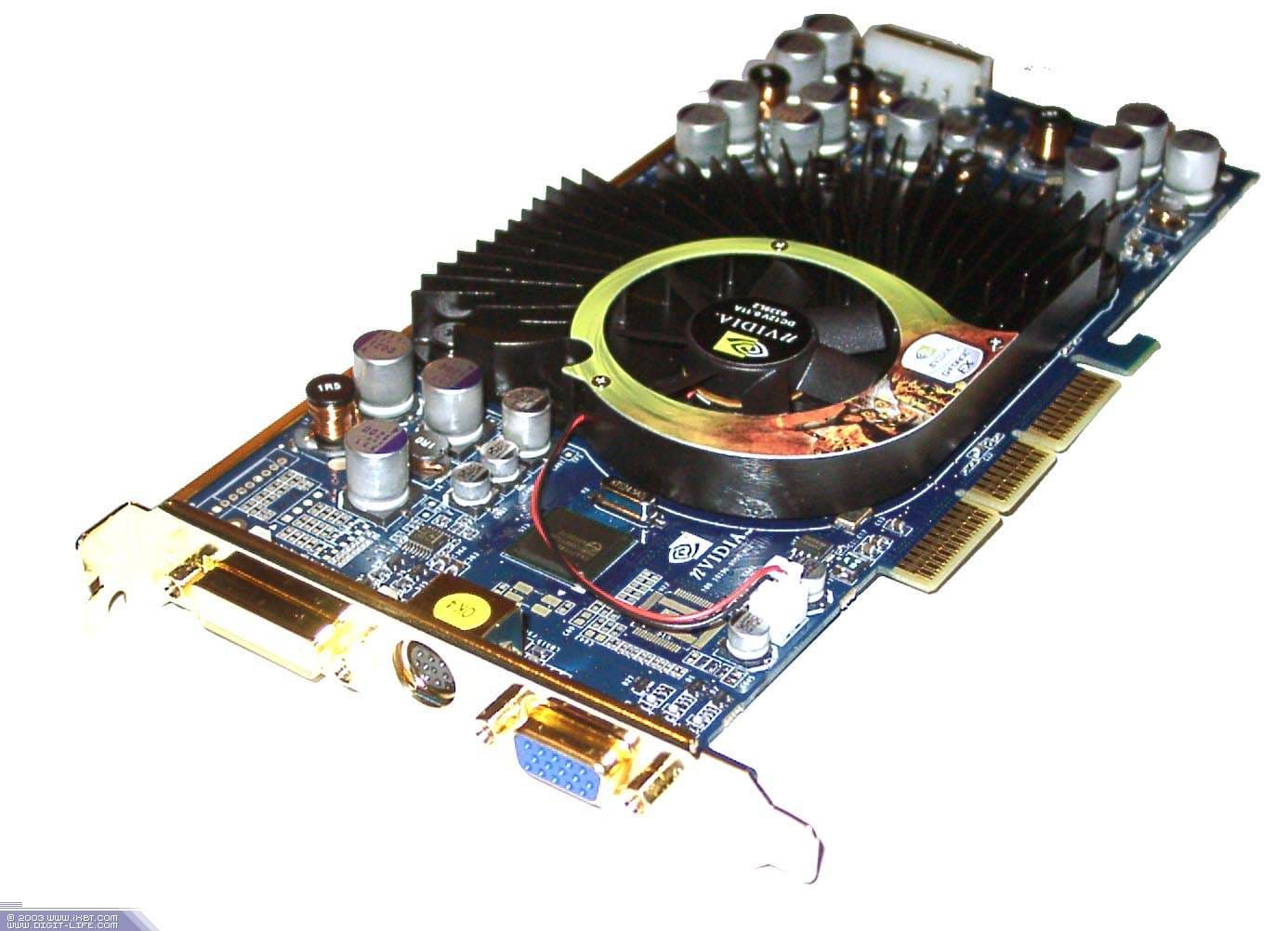

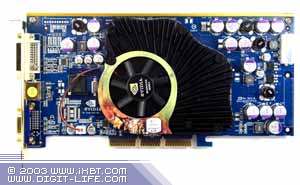

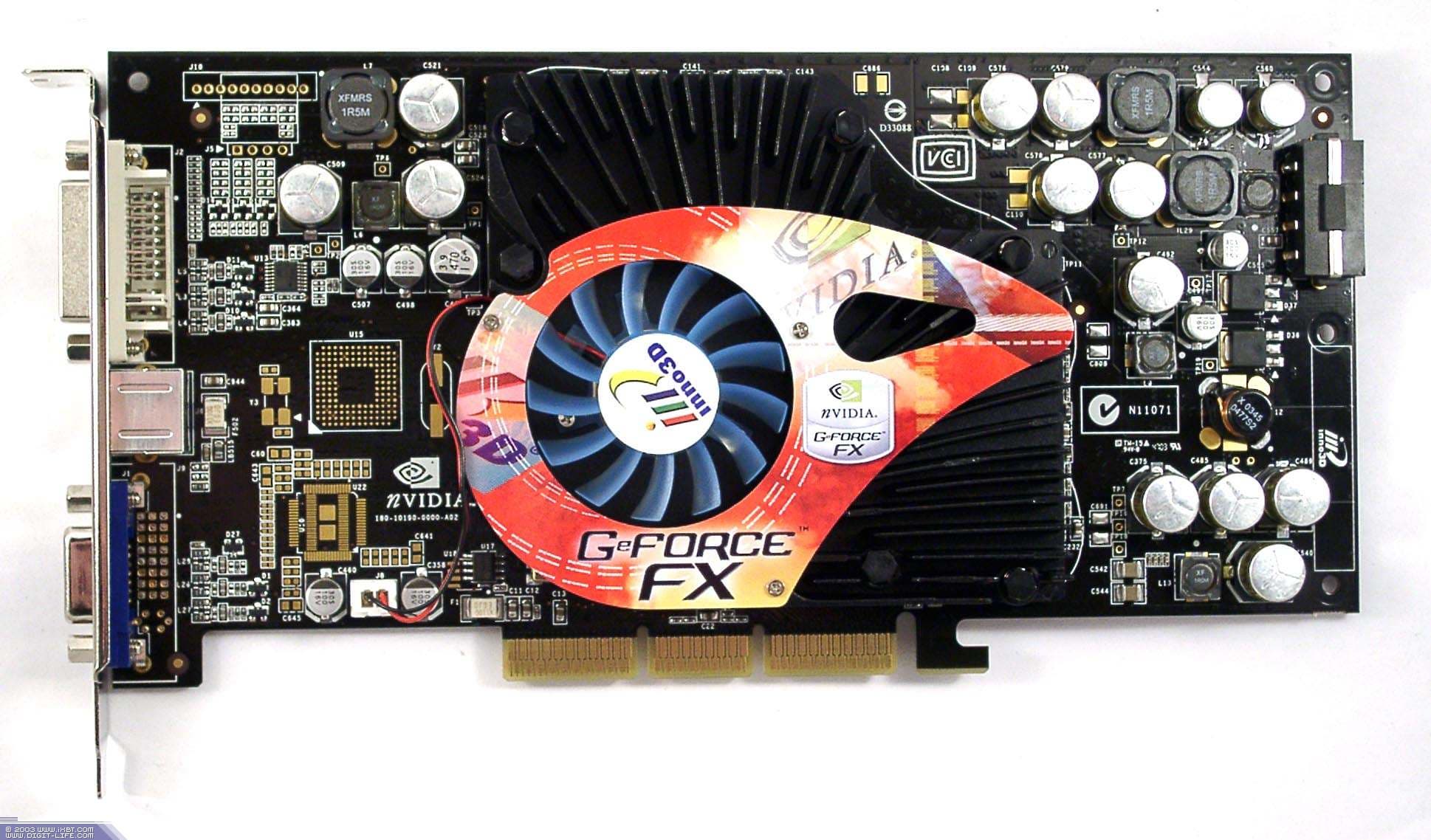

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|

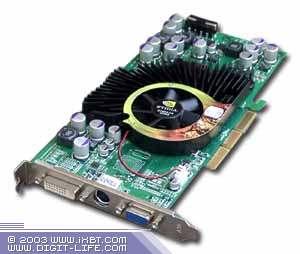

| AOpen Aeolus GeForce FX 5700 Ultra | Reference card NVIDIA GeForce FX 5700 Ultra |
 |  |

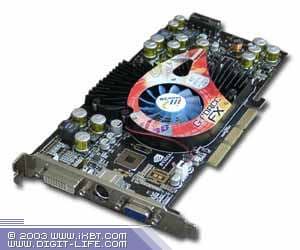

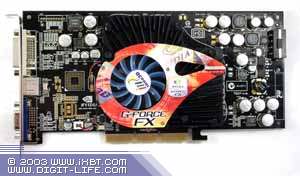

| Inno3D Tornado GeForce FX 5700 Ultra | |
 | |

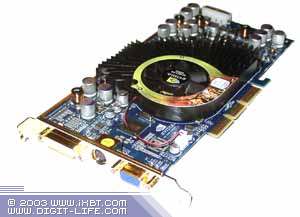

| Sparkle GeForce FX 5700 Ultra | |
 | |

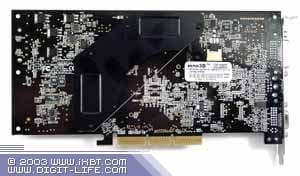

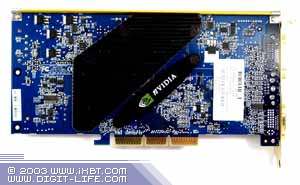

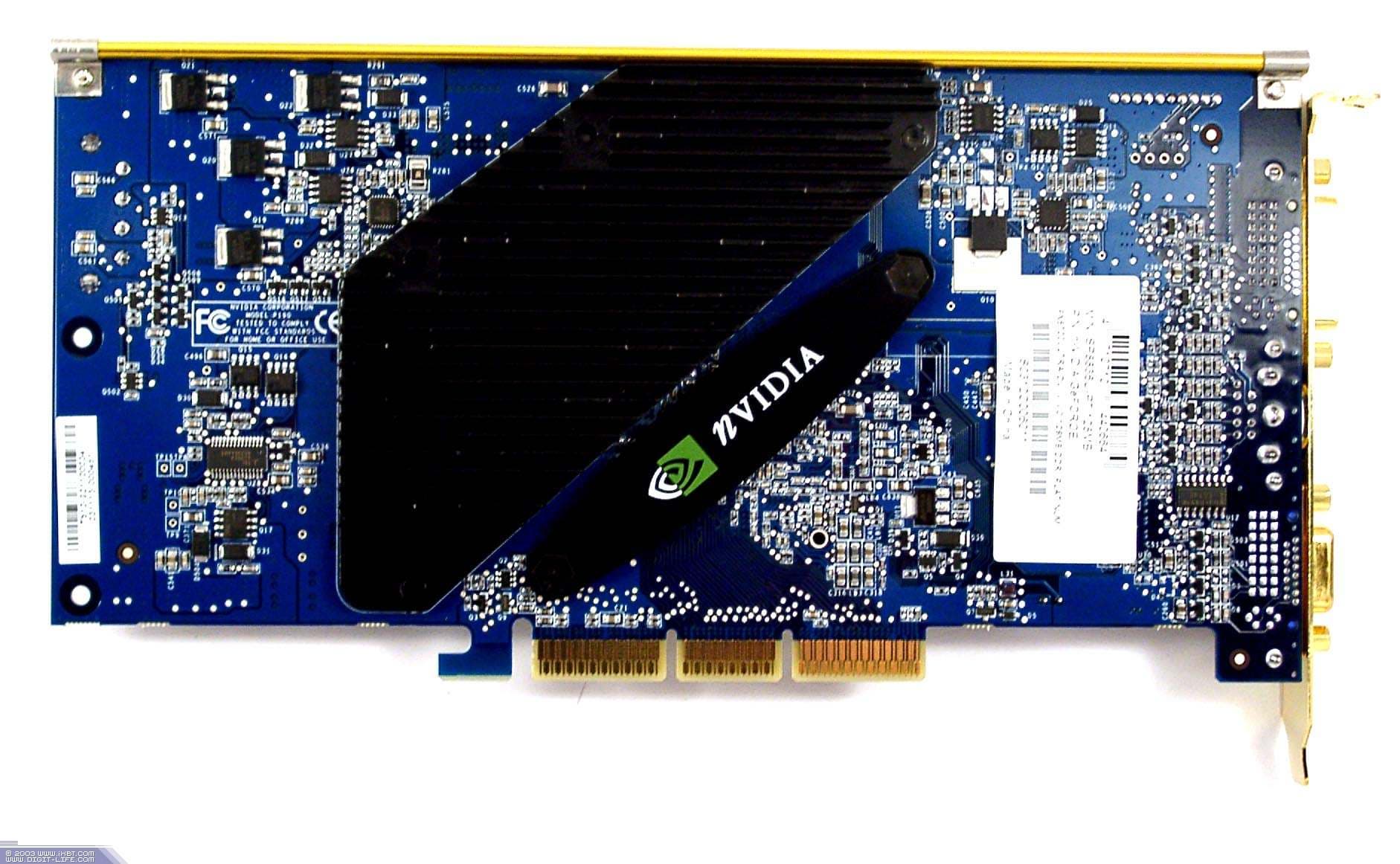

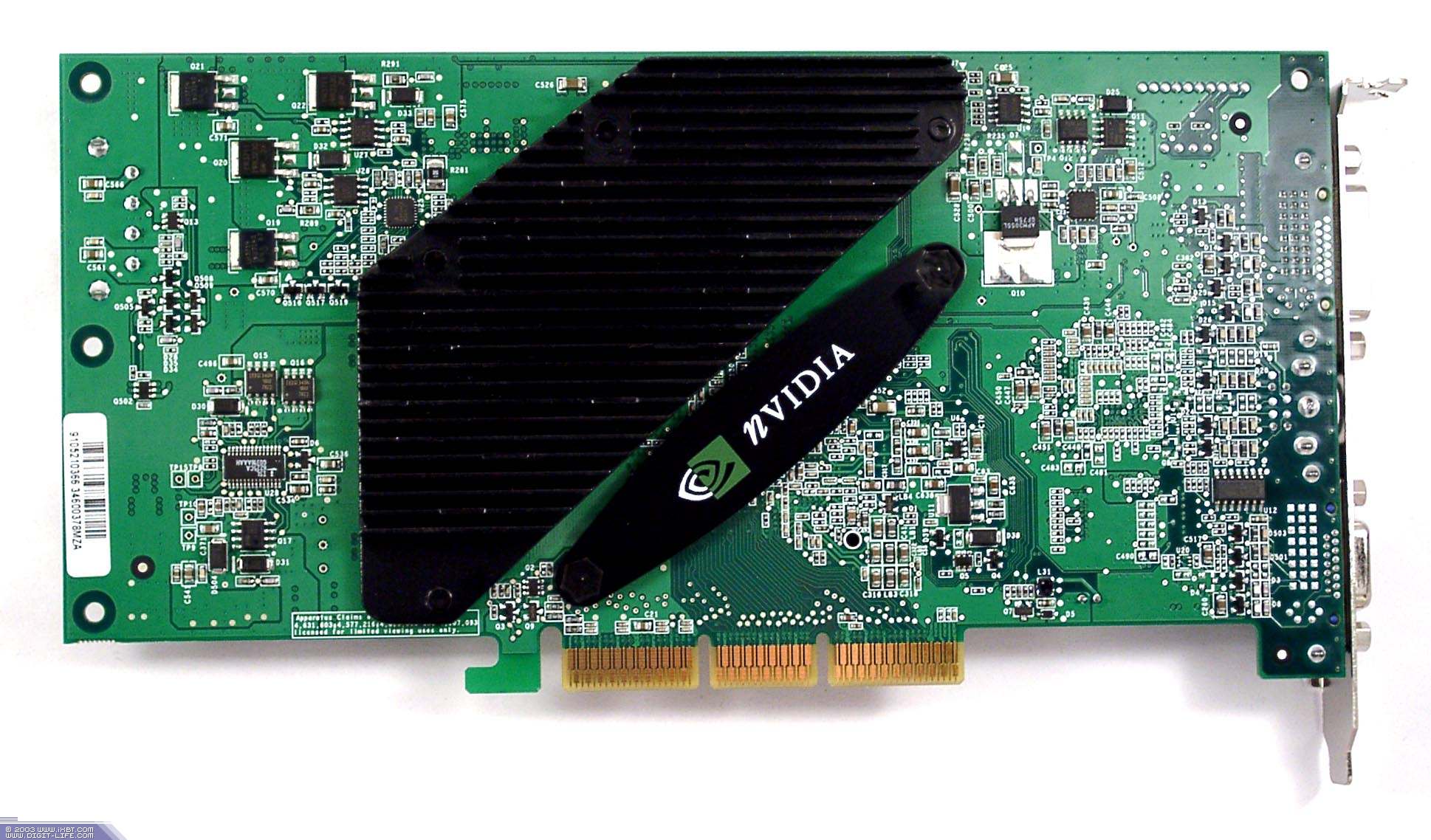

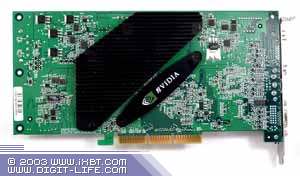

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|
| AOpen Aeolus GeForce FX 5700 Ultra | Reference card NVIDIA GeForce FX 5700 Ultra |
 |  |

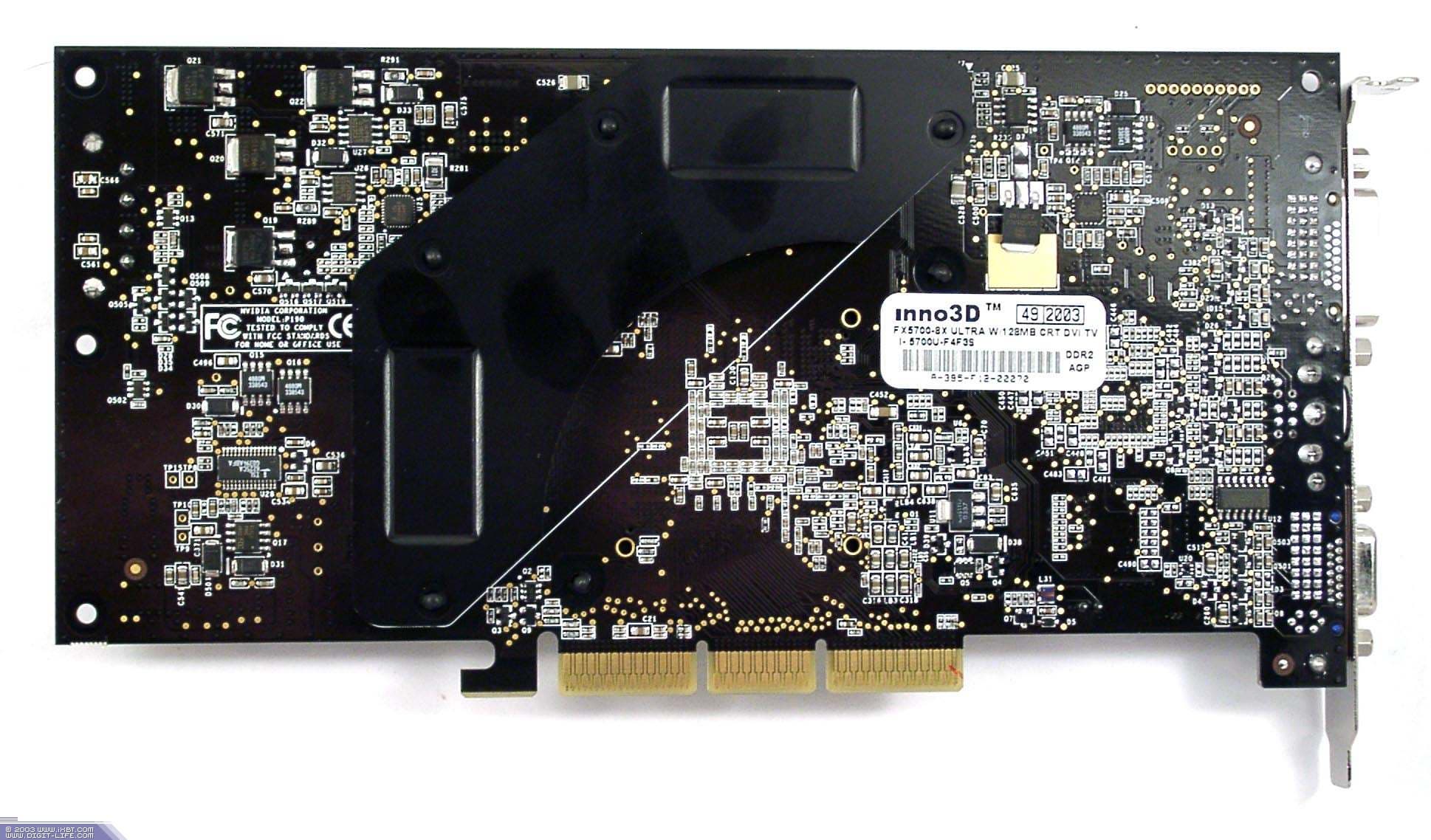

| Inno3D Tornado GeForce FX 5700 Ultra | |
 | |
| Sparkle GeForce FX 5700 Ultra | |
 | |
Все три карты основаны на эталонном дизайне. Да и вообще, AOPen вложил в коробку ту же самую reference card. Единственный хоть InnoVision чуточку потрудился над своим дизайном кулера.
Заодно рассмотрим системы охлаждения.

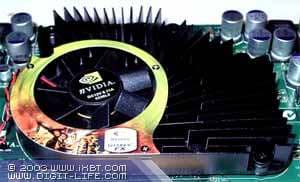

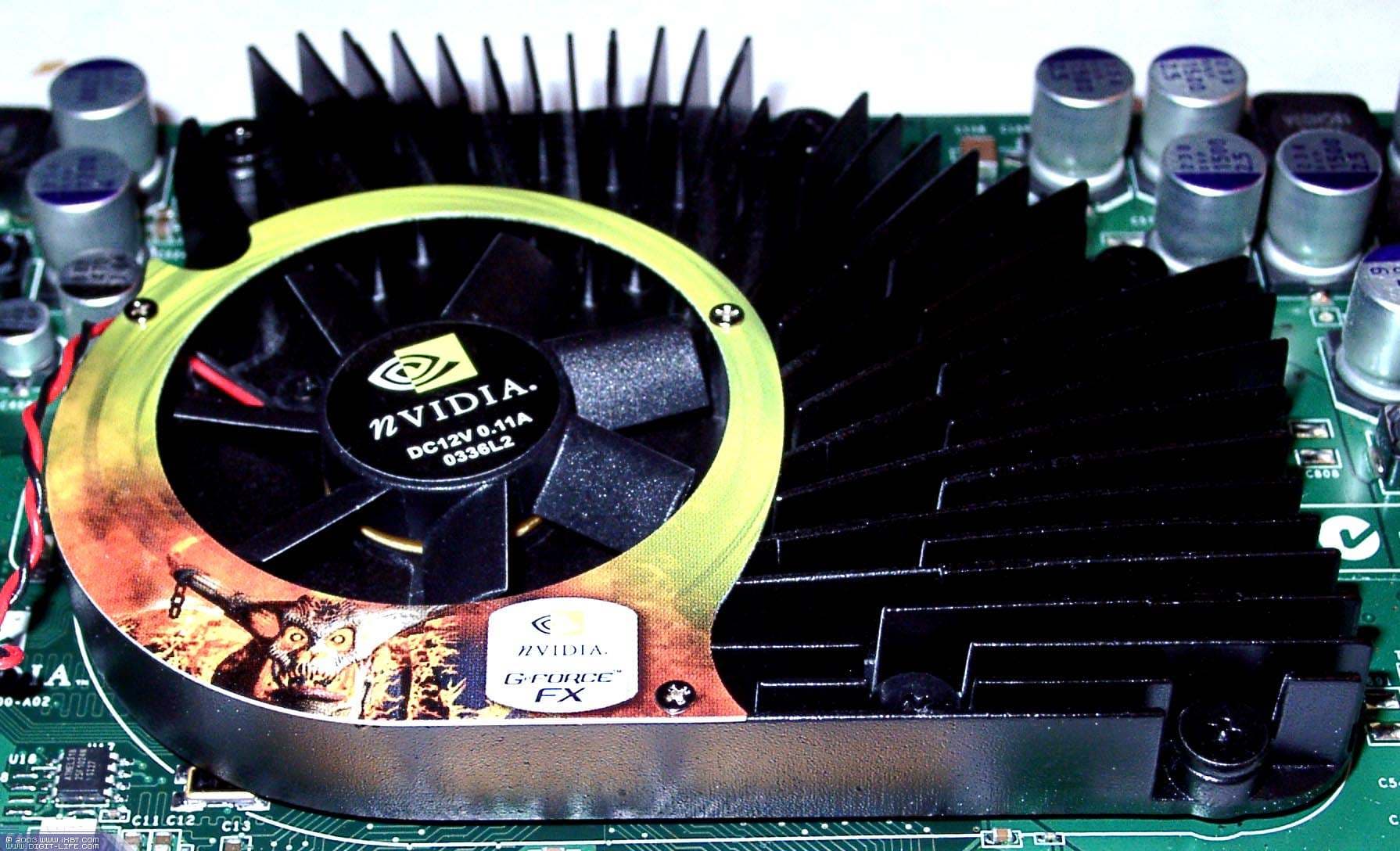

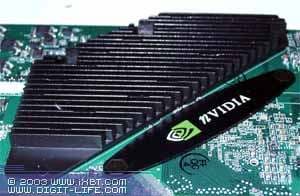

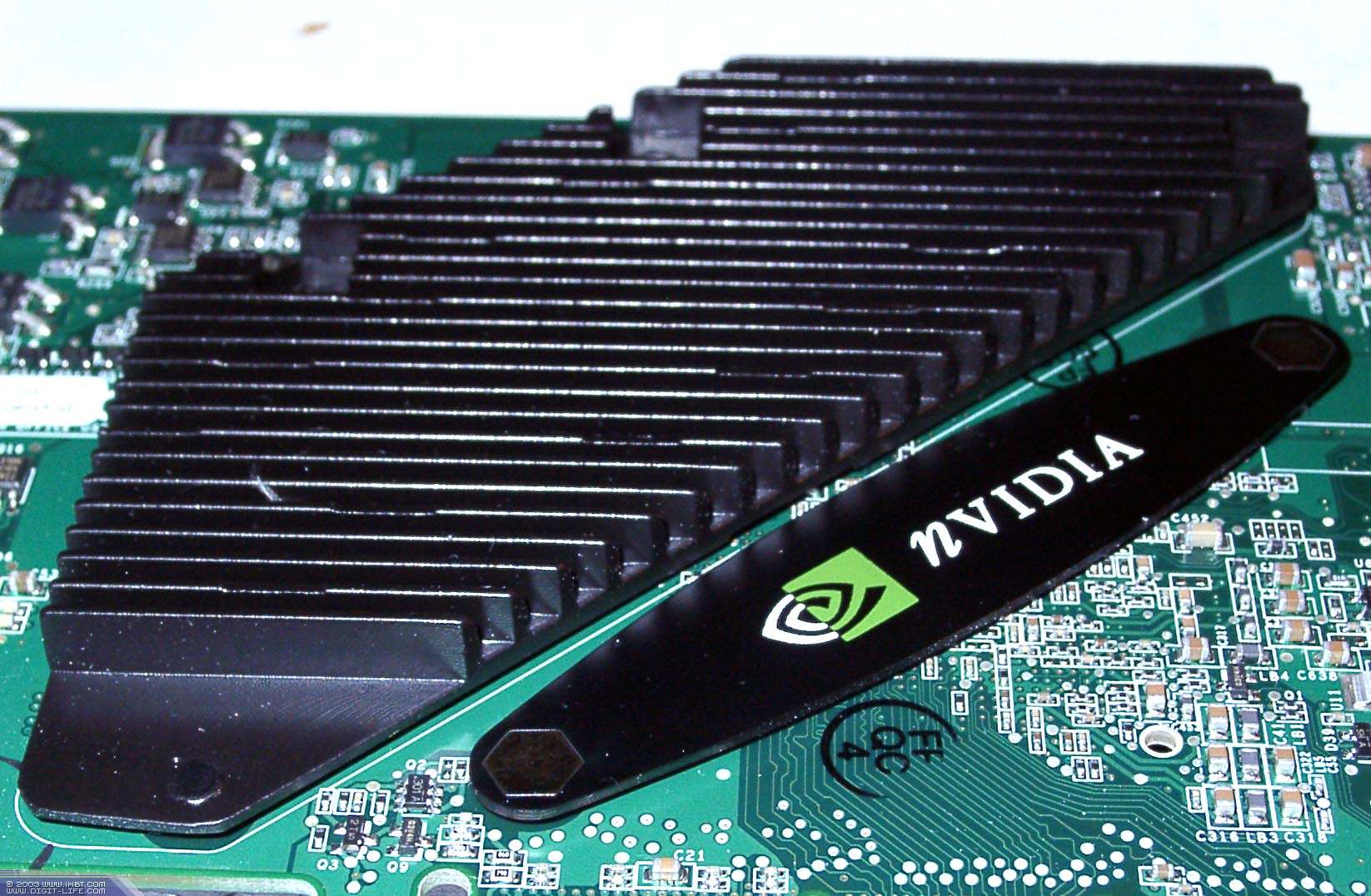

| AOpen Aeolus GeForce FX 5700 Ultra; Sparkle GeForce FX 5700 Ultra | |
|---|---|
Стандартный эталонный кулер. Мы уже писали о нем ранее, тут я лишь повторю, что радиатор достаточно узкий, поэтому не мешает установке любой карты в первый PCI-слот. Он снабжен эффективным и малошумным вентилятором. Кулер на лицевой стороне карты охлаждает как чип, так и микросхемы памяти. С оборотной стороны установлен большой радиатор для охлаждения второй половины микросхем памяти. Отмечу еще раз, что DDR-II весьма сильно греется, поэтому надо это иметь в виду, устанавливая карту в тесный и маленький корпус. |  |
 | |

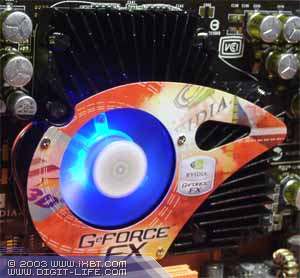

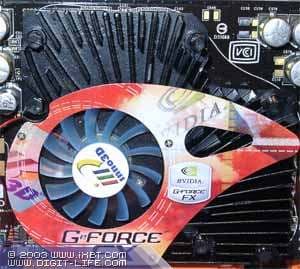

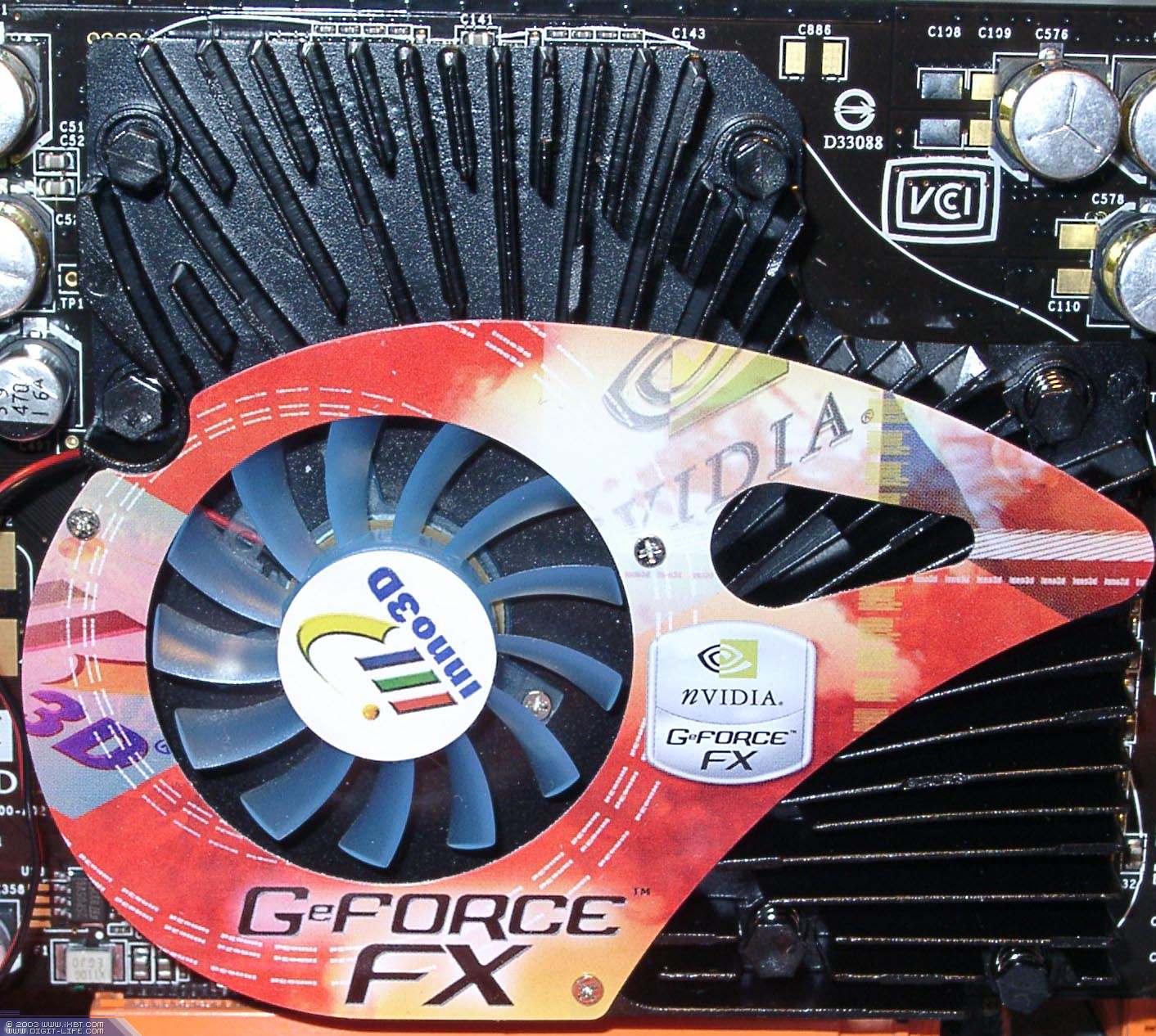

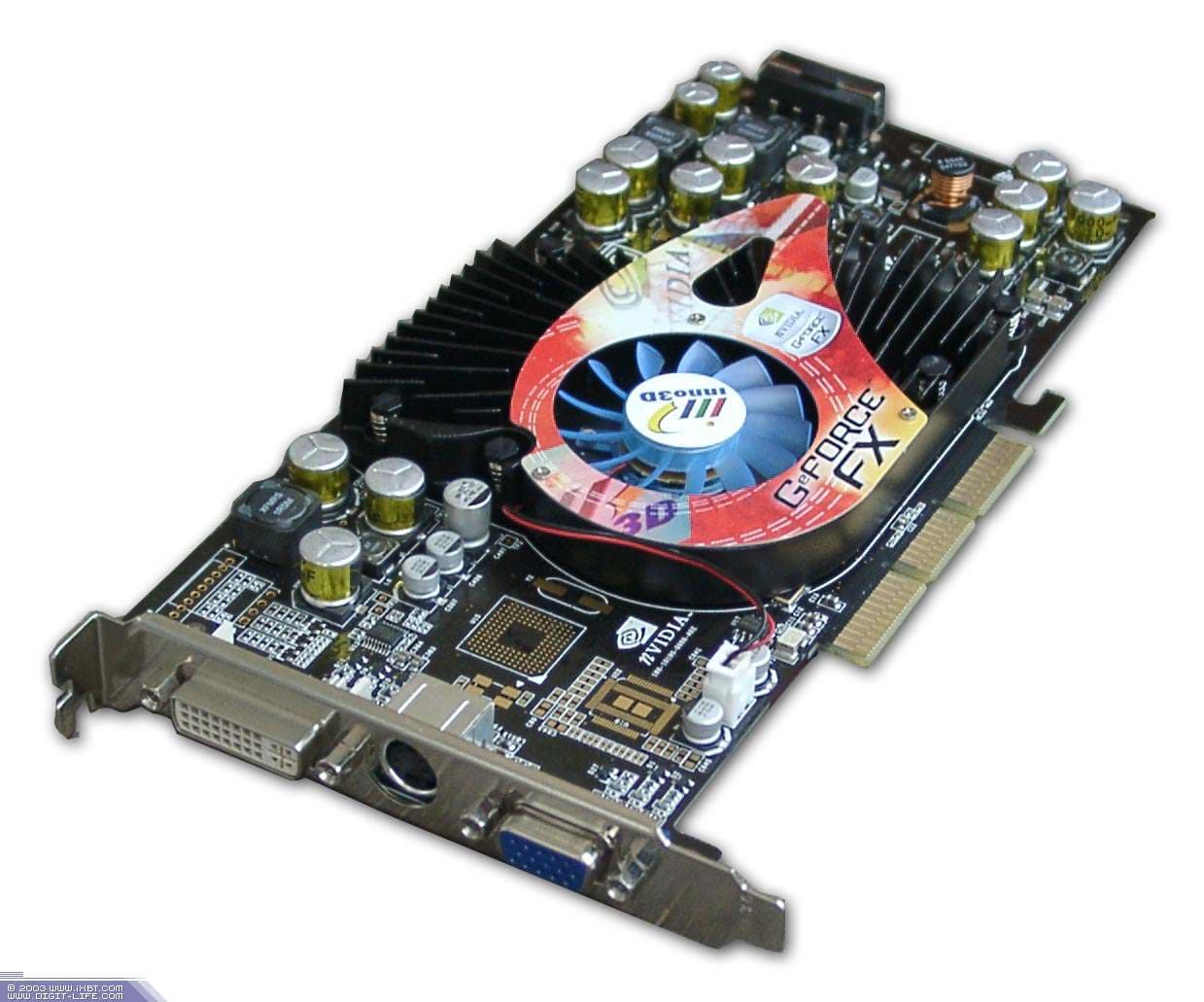

| Inno3D Tornado GeForce FX 5700 Ultra | |
| А вот под маркой Inno3D мы видим где-то чуть более интересное решение. В целом, концепция та же, что и в предыдущем случае. Но вентилятор снабжен лопастями, светящимися в ультрафиолетовых лучах, а также есть эффектный ярко-синий светодиод, осуществляющий подсветку системы охлаждения. |  |
 | |
 | |

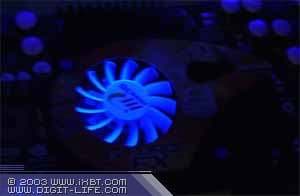

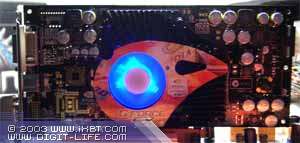

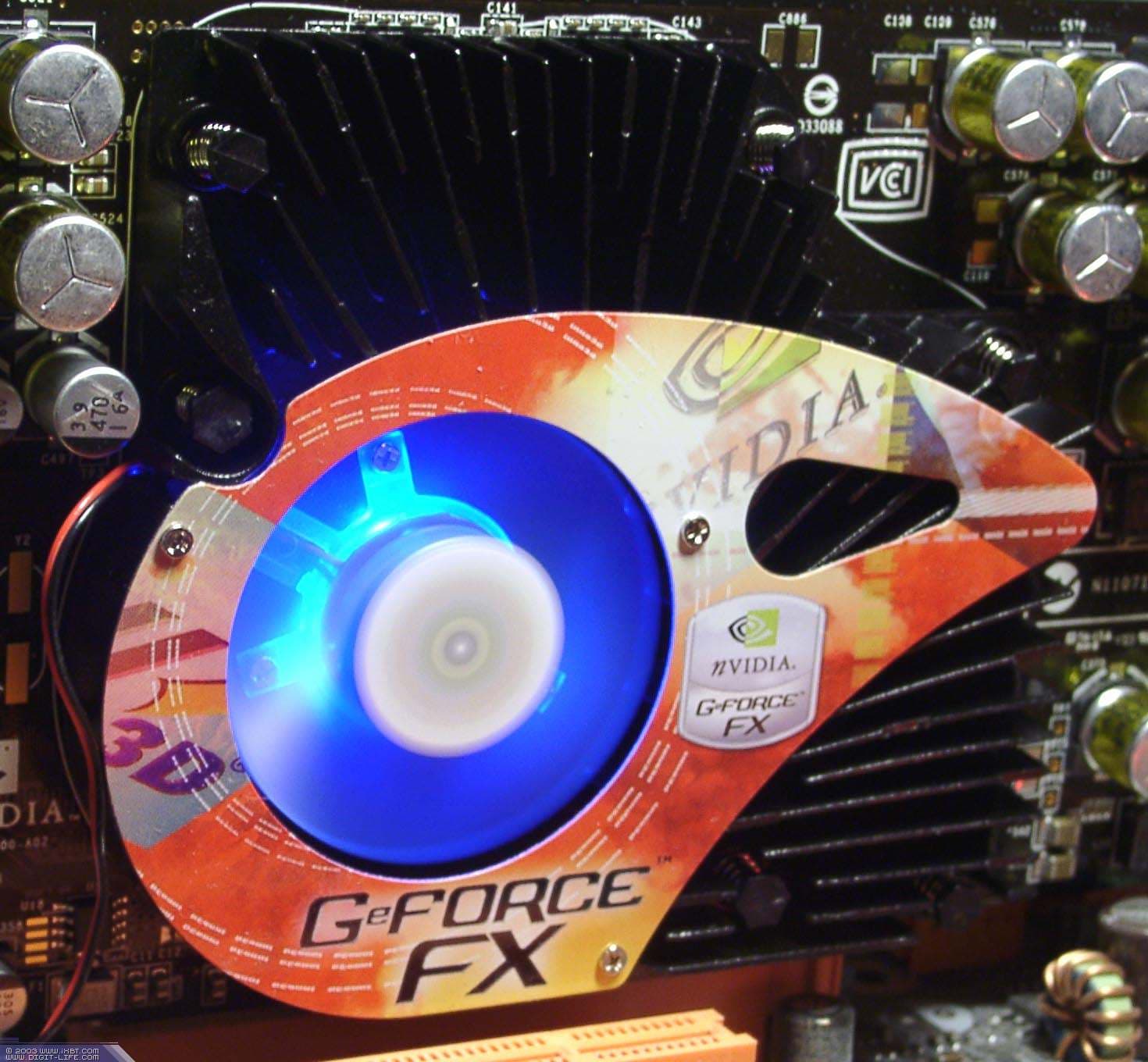

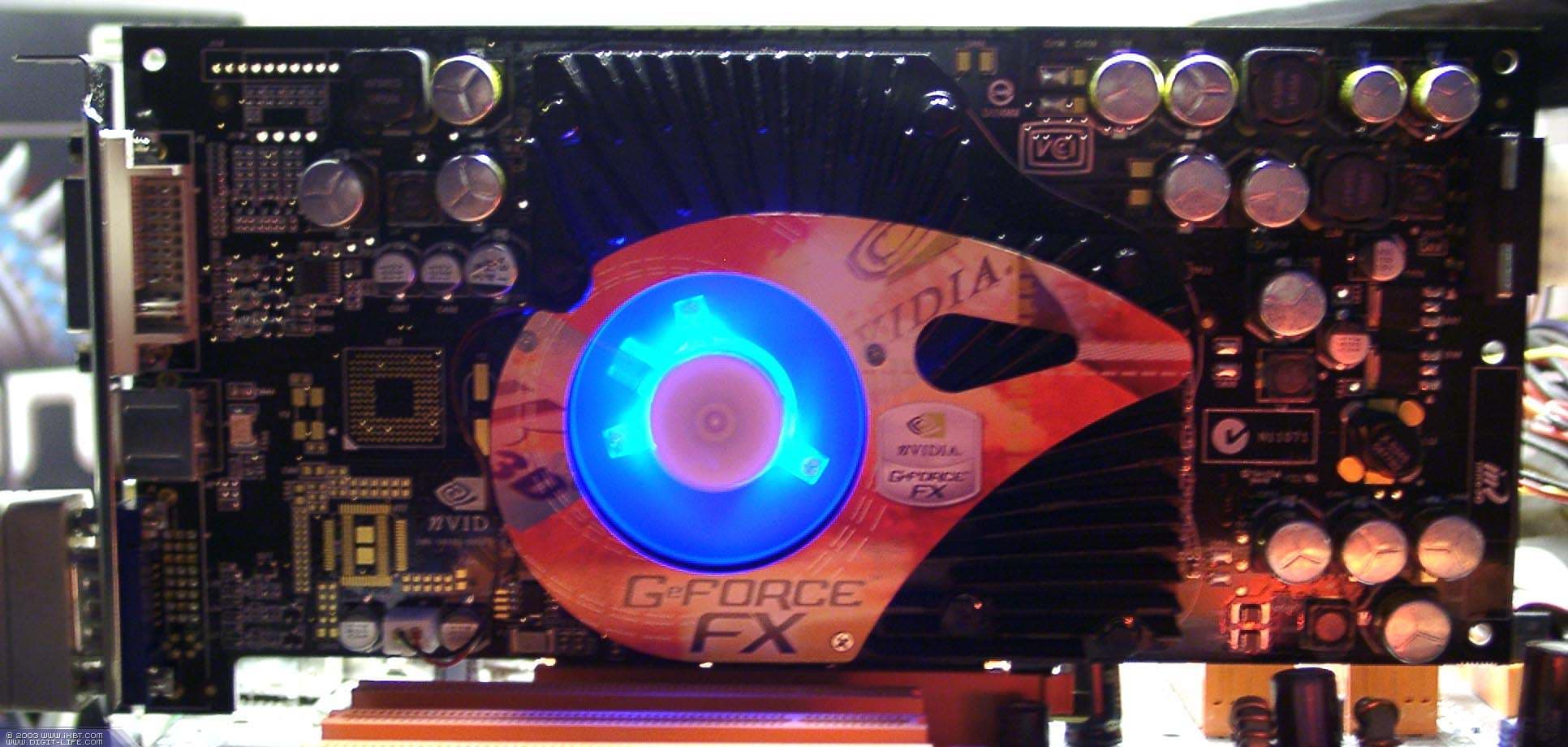

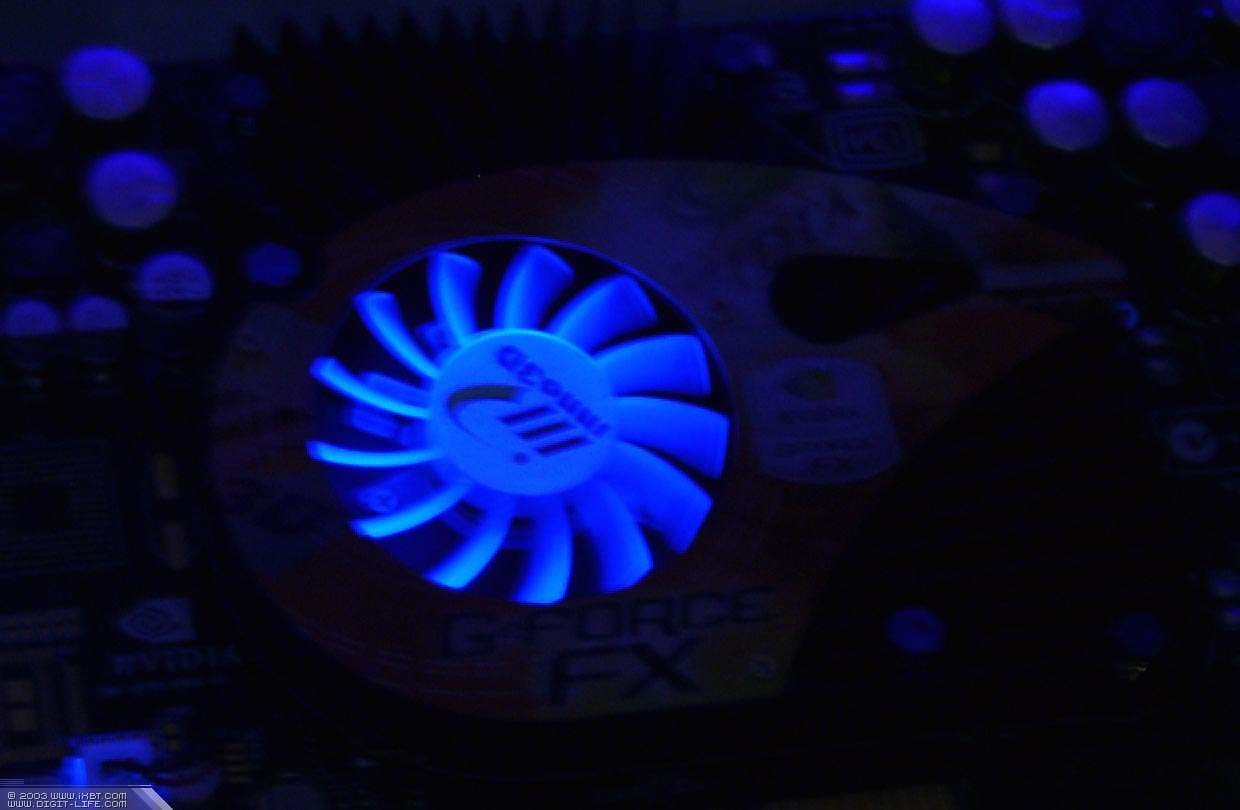

Вот в доказательство последней фразы приведу фотографию карты с этой самой подсветкой.
Только карта от Sparkle оснащена внешним TV-кодеком Philips 7114, который, как мы помним, работает с Video-In. И действительно, данная модель поддерживает VIVO. Хотя надо иметь в виду, что ТВ-выход реализован в самом GeForce FX5700 Ultra. Остальные платы имеют только TV-out.
Рассмотрим комплекты поставки.
| AOpen Aeolus GeForce FX 5700 Ultra | |
|---|---|

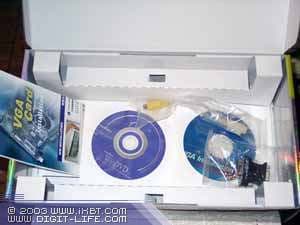

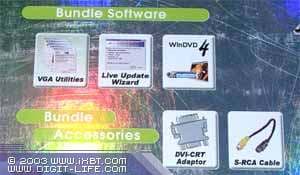

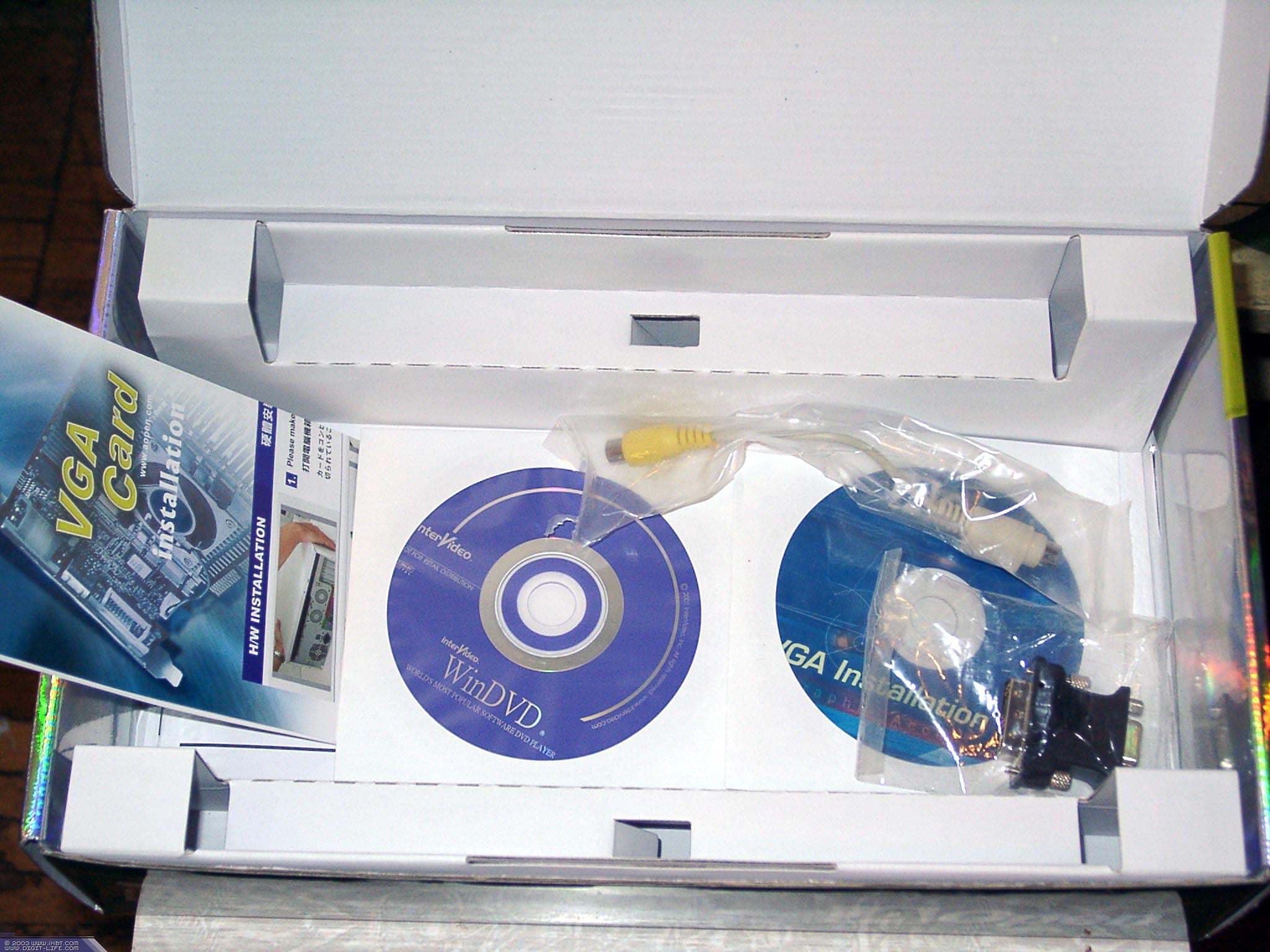

| В комплект поставки входят: руководство пользователя, удлинители TV, переходник DVI-to-d-Sub и S-Video-to-RCA, набор программного обеспечения, указанный на снимке справа. |  |
 | |
| Inno3D Tornado GeForce FX 5700 Ultra | |
| В комплект поставки входят: руководство пользователя, удлинители TV, переходник DVI-to-d-Sub и S-Video-to-RCA, набор программного обеспечения, указанный на снимке справа. |  |
 | |
| Sparkle GeForce FX 5700 Ultra | |

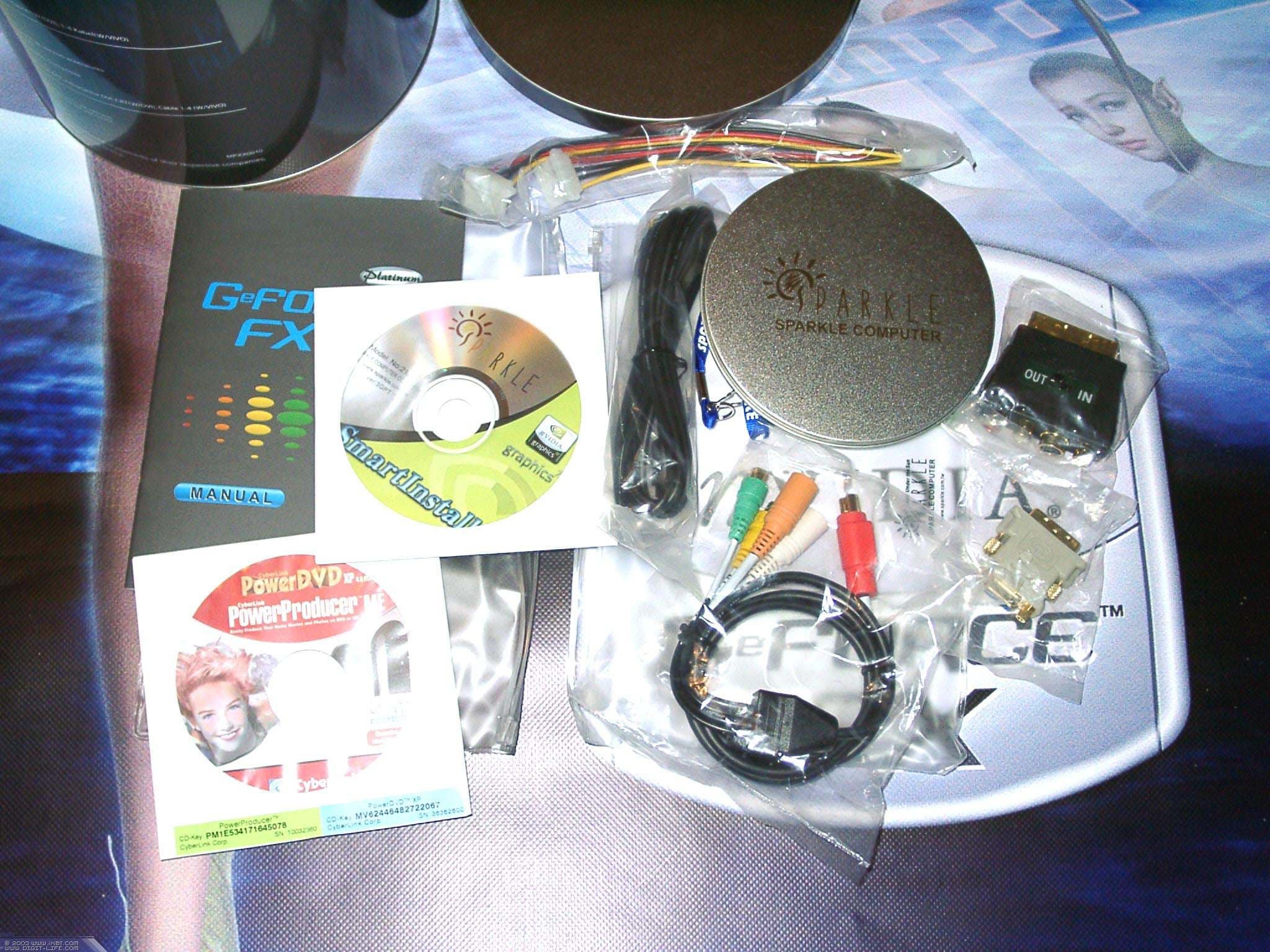

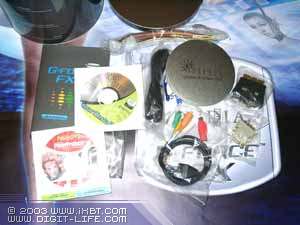

| В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, переходник-разветвитель для VIVO, удлинитель TV, разветвитель для внешнего питания и подарок — коробочка для CD. |  |
А теперь полюбуемся на упаковки:
| AOpen Aeolus GeForce FX 5700 Ultra | |
|---|---|
| Красивая глянцевая коробка с голографическим покрытием. Сделана изначально из толстого картона и открывается откидыванием крышки. |  |
| Inno3D Tornado GeForce FX 5700 Ultra | |
| Традиционный бокс с уже не менее традиционным оформлением. Из глянцевого супера следует вытащить белую коробку из картона, и она уже открывается откидыванием крышки. |  |
| Sparkle GeForce FX 5700 Ultra | |
| Ну и это явно нестандартный и оригинальный подход! Во-первых, посмотрите на размер коробки! Я специально положил купюру в 1000 рублей, чтобы могли оценить эти размеры (миниатюрная стиральная машина влезет :-) ). Во-вторых, а что внутри? А там — жестяная банка, в которой вполне можно потом хранить много килограмм сахарного песка, например… В-третьих, весь комплект поставки разделен на две застегивающихся «косметички» (иначе я эти упаковки назвать не могу :-) ).Сама же карта крепится в специальных креплениях, не дающих ей «болтаться» внутри огромной коробки. В-четвертых, мы уже ранее примерно такой же подход видели, когда изучали Ti 4600 от этой компании, только там банка была не в коробке, а полиэтиленовом мешке. |  |
 | |
 | |
Установка и драйверы
Конфигурации тестовых стендов:
- Компьютер на базе Pentium 4 3200 MHz:
- процессор Intel Pentium 4 3200 МГц;
- системная плата DFI LANParty Pro875 (i875P);
- оперативная память 1024 MB DDR SDRAM;
- жесткий диск Seagate Barracuda IV 40GB;
- операционная система Windows XP SP1; DirectX 9.0b;
- мониторы ViewSonic P810 (21") и ViewSonic P817 (21").
- драйверы NVIDIA версии 53.03.
VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.
Результаты тестов
Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:
- Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
- Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
- В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, «не дружащие» с теми или иными видеокартами.
Что касается протестированного экземпляра, то совместно с ViewSonic P817 и кабелем BNC Barco плата продемонстрировала отменное качество в следующих разрешениях и частотах:
| AOpen Aeolus GeForce FX 5700 Ultra | 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz |
|---|---|
| Inno3D Tornado GeForce FX 5700 Ultra | 1600x1200x85Hz, 1280x1024x100Hz, 1024x768x120Hz |
| Sparkle GeForce FX 5700 Ultra | 1600x1200x85Hz, 1280x1024x100Hz, 1024x768x100Hz |
Результаты тестов: сравнение производительности исследуемых карт
В качестве инструментов для тестирования использовались:
- Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, ixbt0703demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут
Порядок тестирования: нажатием клавиши '~' вызываете консоль, где набираете:timedemo 1 (нажать Enter)
demo [имя Файла] (нажать Enter)
- Unreal 2: The Awakening (Infogrames), DirectX 8.1, мультитекстурирование, тестирование проводится при помощи вспомогательного пакета Bench'emAll! 2.5beta.
- Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) — OpenGL, мультитекстурирование, ixbt0703demo, настройки тестирования: quality.
Порядок тестирования: нажатием клавиши '~' вызываете консоль, где набираете:dem_bProfile=1 (нажать Enter)
из меню запускаете demo
- Codecreatures Benchmark Pro (Codecult) — Direct3D, Shaders, Hardware T&L, Dot3, cube texturing, максимально возможное качество
Порядок тестирования: запускаете тест следующим образом:Codecreatures Benchmark Pro.exe (нажать Enter) В меню выбрать нужный тест, либо запустить тесты (в подменю Official Benchmark) начиная с разрешения 1600x1200 и заканчивая 1024x768. - Unreal Tournament 2003 v.2225 (Digital Extreme/Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию
Для тестирования используется ixbt0703demo тестовая сцена. - RightMark 3D (одна из игровых сцен) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4).
настройки тестирования: pixel shaders 1.1, shadow buffers OFF. - Tom Clancy's Splinter Cell v.1.2b (UbiSoft) — Direct3D, Vertex/Pixel Shaders 1.1/2.0, Hardware T&L, качество максимальное (Very High); demo 1_1_2_Tbilisi. Отметим, что в игре не работает антиалиасинг.
- Call of Duty (MultiPlayer) (Infinity Ward/Activision) — OpenGL, мультитекстурирование, ixbt1203demo, настройки тестирования — все на максимально возможном уровне, S3TC ON
Производительность
Красным цветом на диаграммах выделены разогнанные видеокарты, после значка o/c (overclocked, разгон) указаны частоты разгона.
- 1. Return to Castle Wolfenstein
- 2. Unreal Tournament 2003
- 3. Codecreatures Benchmark Pro
- 4. Unreal 2: The Awakening
- 5. Serious Sam: The Second Encounter
- 6. RightMark 3D
- 7. Tom Clancy's Splinter Cell
- 8. Call of Duty
Если абстрагироваться от того, нужны ли вообще 5700 Ultra (вот на начало 2004 года по московским ценам тяжело дать пальму выбору этим продуктам, ибо им в затылок дышат уже FX 5900XT), то все три продукта практически равнозначны. Я хочу лишь выделить Sparkle, поскольку при равной цене эта карта обладает VIVO, а также прекрасную подарочную упаковку.
Еще можно отметить и Inno3D, поскольку можно быть уверенным, что стоимость у этой карты будет ниже остальных, но зато есть неплохой комплект ПО, а также эффектная подсветка.
К сожалению, в отличие от ранее рассмотренных продуктов от AOpen, данное изделие ничем примечательным не выделяется. Просто копия эталонной карты, положенная в коробку от AOpen. Даже фирменная утилита-твикер отказывается работать с ней, говоря, что нет технологии OpenBIOS. Поэтому в данном случае снова будет решать цена.
Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.
