Вот и подошла пора рассмотрения новых видеокарт на High-End продукте от NVIDIA — GeForce FX 5900. Правда, в первую очередь на прилавках магазинов появились не самые мощные ускорители на базе FX 5900 Ultra, а чуть более медленные.
Напомним, что новое семейство под кодовым названием NV35 включает в себя три карты: 5900 Ultra, 5900 и 5900 Value. Что собой будет представлять последний продукт — мы пока не знаем. А 5900 от 5900 Ultra отличается объемом памяти и частотами: 128 мегабайт против 256 у "ультры" и 400/425 (850) МГц против 450/425 (850) МГц также у "ультры".
В остальном все три карты линейки полностью идентичны, а 5900 Ultra мы уже ранее рассмотрели самым подробнейшим образом; и читатель может ознакомиться с этим и другими материалами по семейству NV3x ниже.
Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce FX
- Аналитический материал по особенностям архитектуры NVIDIA NV30 (GeForce FX)
- Базовый обзор NVIDIA GeForce FX 5800 Ultra (NV30) — одностраничный
- Базовый обзор NVIDIA GeForce FX 5800 Ultra (NV30) — многостраничный
- Базовый обзор NVIDIA GeForce FX 5900 Ultra (NV31) и GeForce FX 5200 Ultra (NV34) — одностраничный
- Базовый обзор NVIDIA GeForce FX 5900 Ultra (NV31) и GeForce FX 5200 Ultra (NV34) — многостраничный
- Обзор ASUS V9900 Ultra на базе NVIDIA GeForce FX 5800 Ultra — продолжение рассмотрения качества АА и анизотропии
- Обзор Gainward FX Powerpack Ultra/1000 Golden Sample и Gainward FX Powerpack Pro/660 TV/DVI на базе NVIDIA GeForce FX 5800 Ultra и 5200 — масштабирование (зависимость производительности от частоты работы CPU) GeForce FX 5800 Ultra, а также изучение производительности GeForce FX 5200
- Обзор Leadtek WinFast A300 Ultra MyVIVO на базе NVIDIA GeForce FX 5800 Ultra — продолжение изучения зависимости производительности GeForce FX 5800 Ultra от частоты работы CPU в тяжелых режимах при АА и анизотропии
- Обзор MSI FX5800 Ultra-TD8X на базе NVIDIA GeForce FX 5800 Ultra
- Обзор видеокарт на базе NVIDIA GeForce FX 5200 производства Albatron, Chaintech, Gainward, InnoVision, Leadtek, Palit и Prolink
- Обзор видеокарт на базе NVIDIA GeForce FX 5200/5600 производства ASUSTeK
- Обзор видеокарты MSI FX5600-VTDR128 (MS-8912) на базе NVIDIA GeForce FX 5900
- Обзор видеокарт на базе NVIDIA GeForce FX 5200 Ultra производства Albatron, Leadtek и MSI
- Обзор Prolink PixelView GeForce FX 5600 256MB Golden Limited на базе NVIDIA GeForce FX 5600
- Обзор Gainward FX PowerPack Ultra/760 XP Golden Sample на базе NVIDIA GeForce FX 5900 (new revision)
- Обзор Leadtek WinFast A310 Ultra MyVIVO на базе NVIDIA GeForce FX 5600 Ultra (old revision)
Конечно, мы, как тестовая лаборатория, можем ограничиться исследованием карты и вынести свой вердикт, просто исходя из возможностей продукта, однако прекрасно знаем, что ныне оба ведущих чипмейкера ATI и NVIDIA потеряли совесть, и стоимость High-End-продуктов довели уже до уровня $450-550, хотя не так давно это было как минимум на 100 дешевле. Да, мы понимаем, что дорогая память, что дорогие PCB, дорого стоит разработать чип, прошедший сквозь огонь, воду и медные трубы улучшений, кастраций, оптимизаций и прочего. Но все же… Неужели уникальные новые акселераторы столь хороши, что за кусок текстолита, политого потом и слезами трудящихся США, Канады и Китая надо отдавать такие финансы?
Это вопрос очень сложный, болезненный, да и ответ на него неоднозначный. Частично мы попытаемся дать ответ в этом материале.
Но главной темой статьи станет расследование плодов "сотрудничества" NVIDIA и FutureMark в свете уже известных событий с подписанием "мирного" соглашения, согласно которому, все действия программистов NVIDIA по увеличению скорости работы GeForce FX в 3DMark03 признаны оптимизациями, а не "заточками" (cheats). Мы рассмотрим работу FX 5900 на последней бета-версии драйверов 44.65, заодно и сравнив ее скорость со скоростью FX 5900 Ultra и RADEON 9800 PRO.
Внимание! Буквально следом за обзором этой карты выходит материал по аналогичному продукту, но от ASUSTeK, где будут рассмотрены сравнения производительностей FX 5900, 5900 Ultra, RADEON 9800 PRO в игровых тестах.

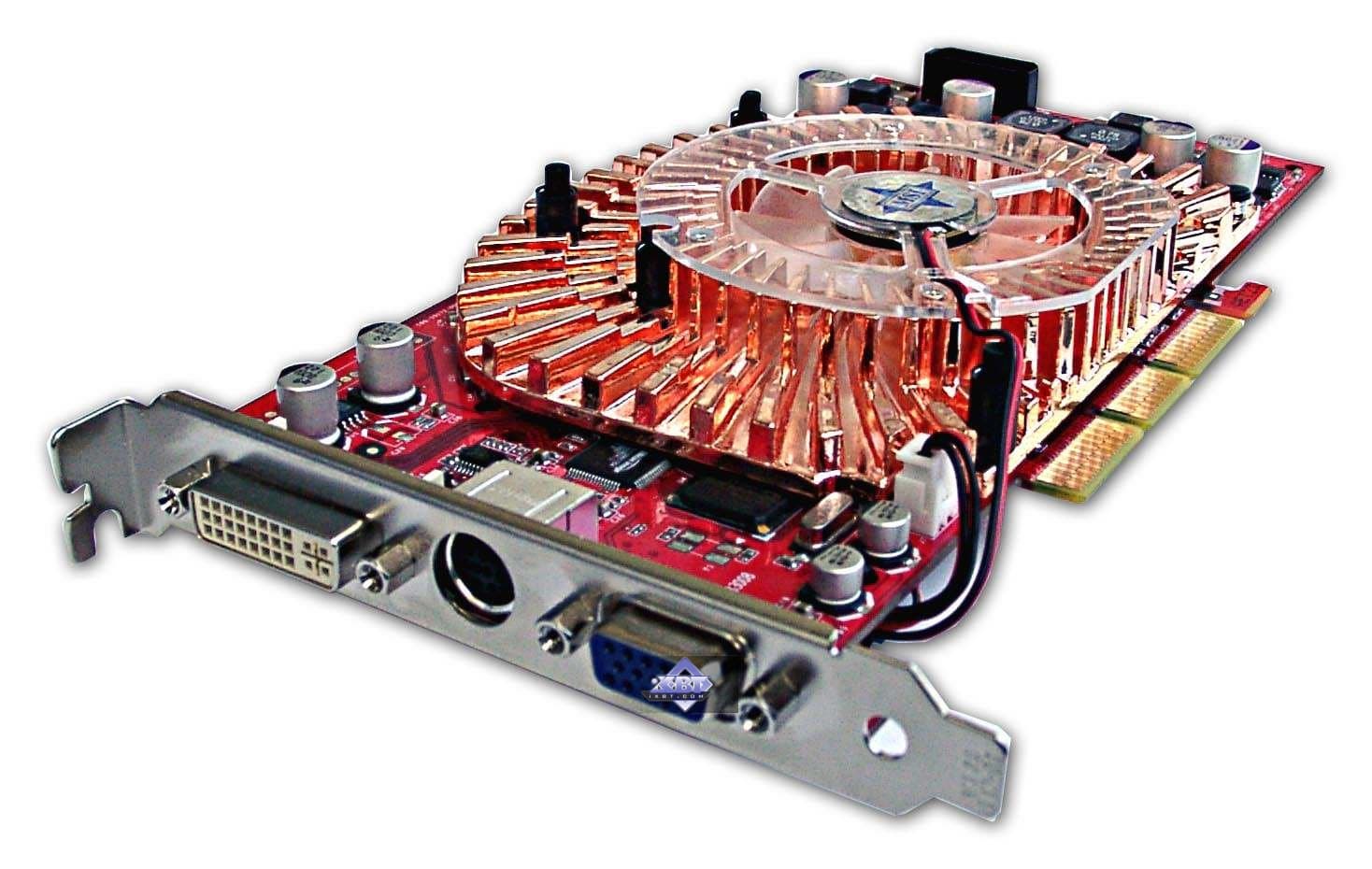

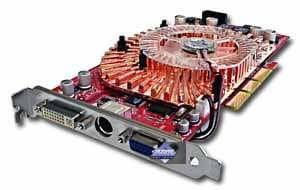

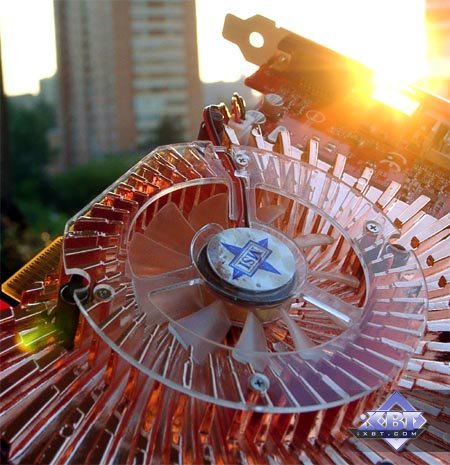

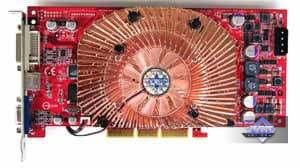

Итак, начнем с самой карты, которая явно говорит о себе, что она принадлежит к High-End ряду:

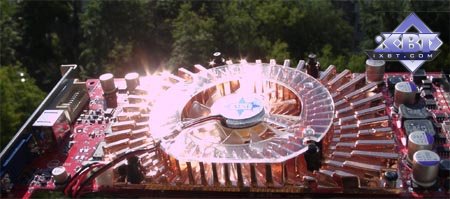

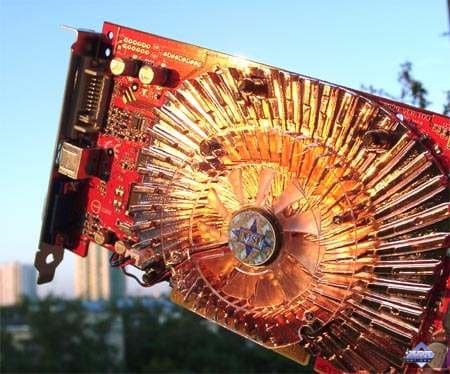

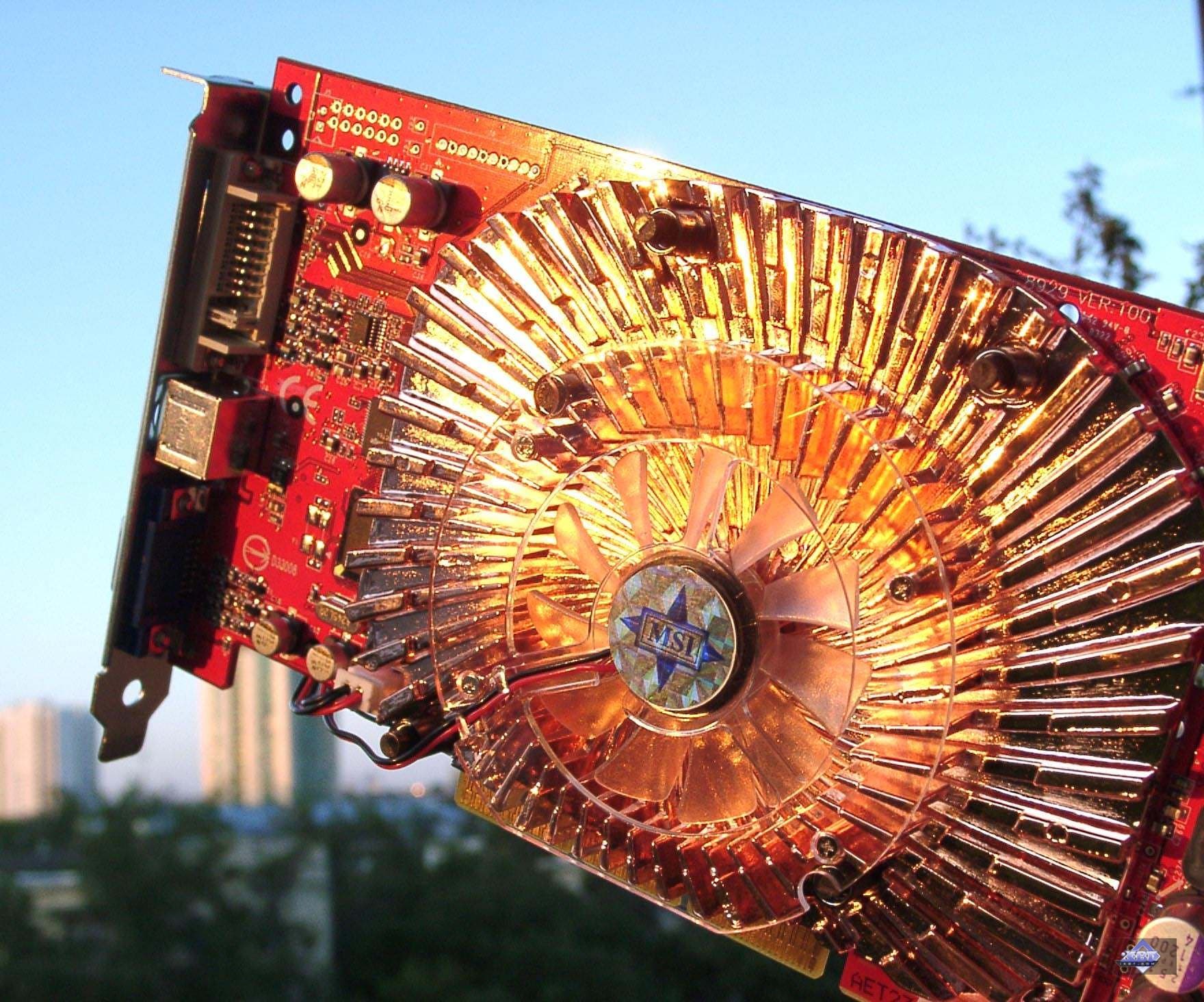

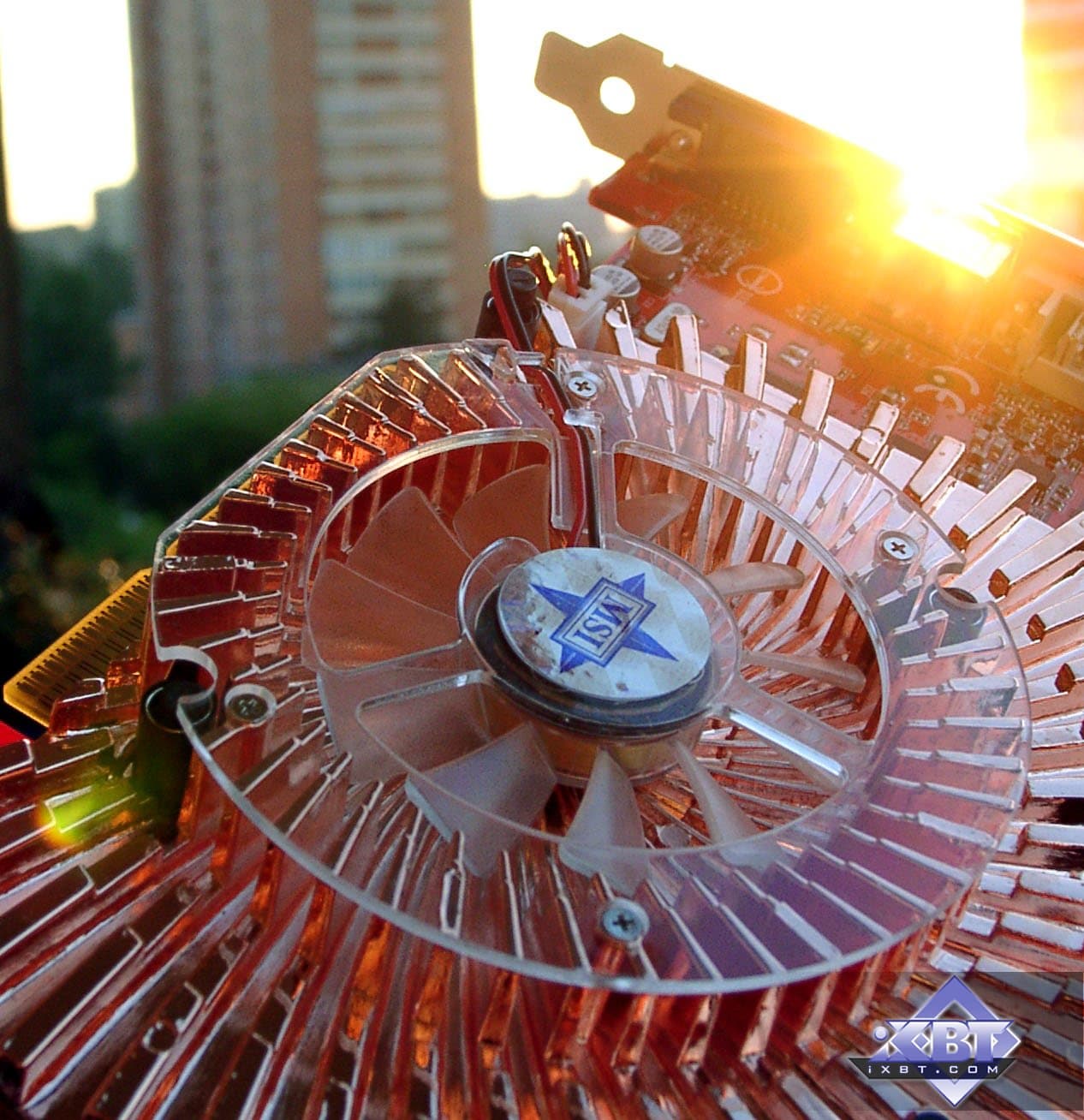

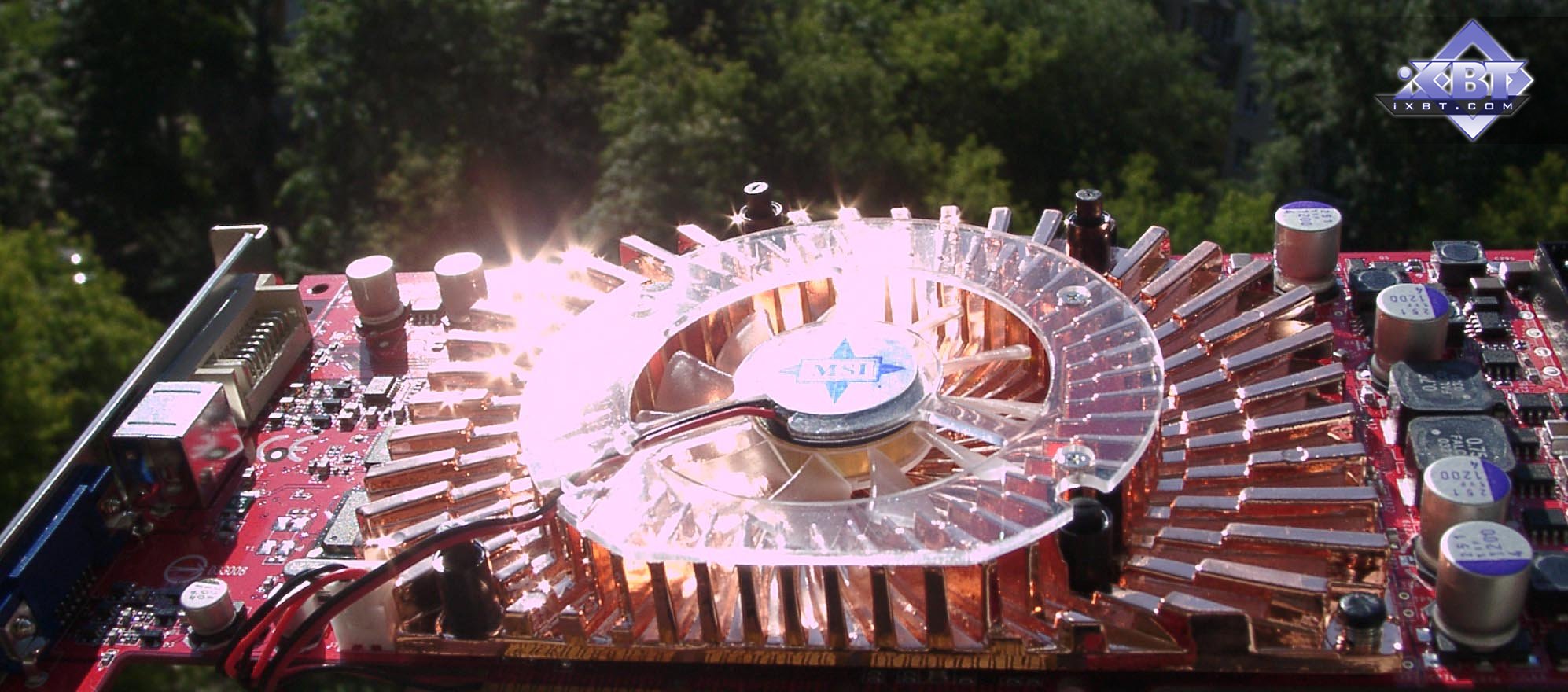

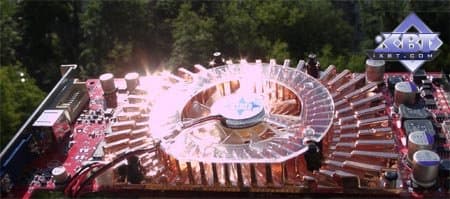

Это, так сказать, для "затравки", забегая вперед (но к красоте сверкающего радиатора невозможно остаться равнодушным, даже пришлось встать на рассвете и побаловать полусолнышко на карте первыми лучами настоящего солнца :-) ).
Компания MSI (Micro-Star International) очень хорошо известна российскому потребителю. На рынке представлена огромная гамма продуктов этой тайваньской фирмы: от системных плат до оптических накопителей. Это давний и верный союзник NVIDIA, поэтому практически нет процессора от калифорнийской фирмы, на базе которого MSI не выпустила бы видеокарту.
Вот и на фронте High-End компания идет впереди многих других партнеров NVIDIA, начав уже массовые поставки FX 5900. Эти карты можно найти и в Москве, причем по цене, подчас равной стоимости предыдущего решения FX 5800 (не-Ultra).
Ну что ж, рассмотрим видеокарту поближе.
Плата

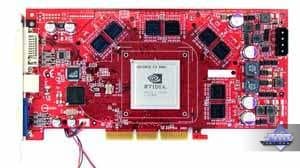

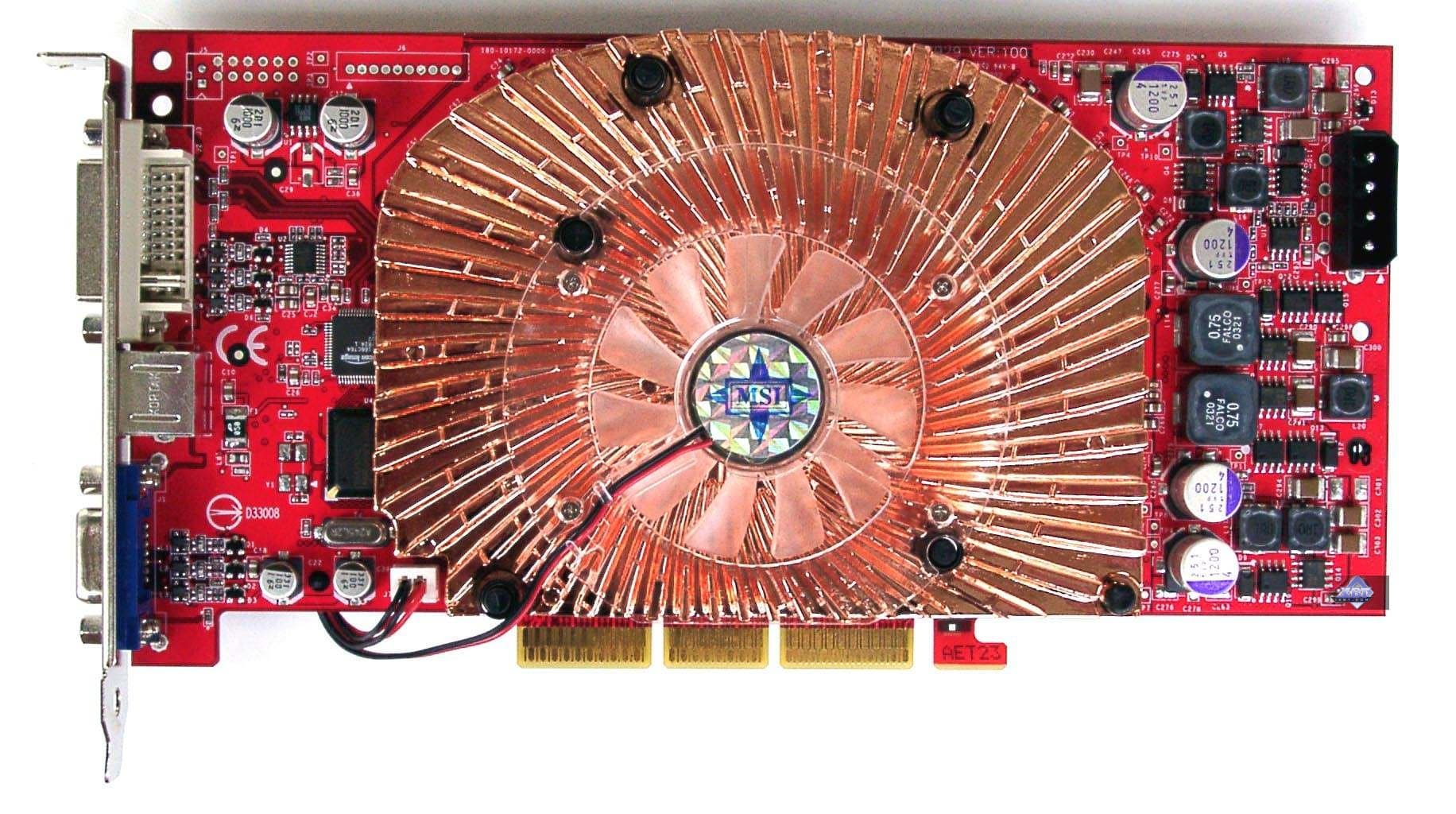

| MSI FX5900-VTD128 |  | |
|---|---|---|

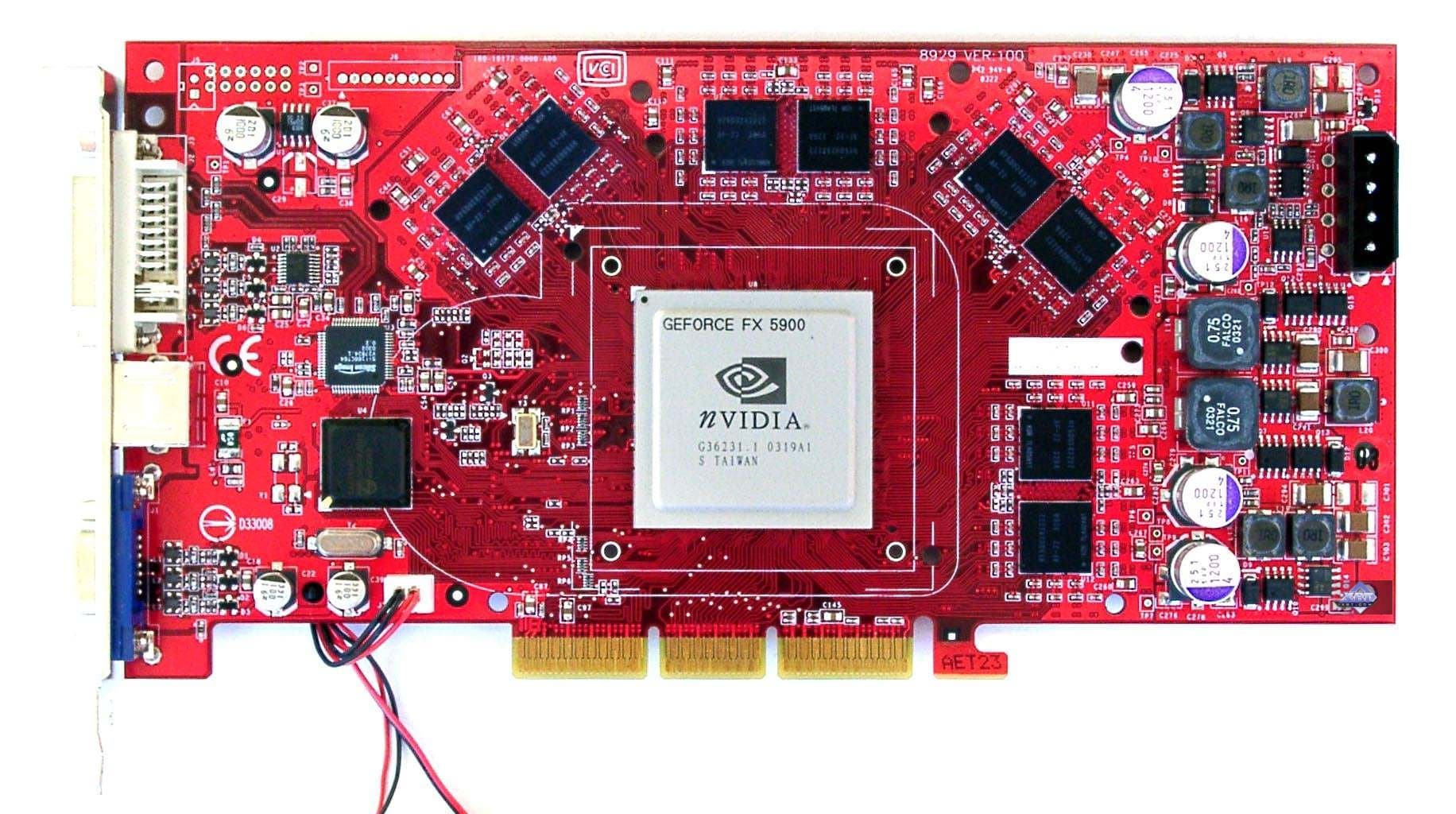

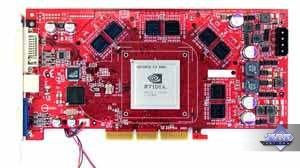

| Карта имеет интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM , размещенной в 8-ми микросхемах на лицевой стороне PCB. | |
|---|---|
| MSI FX5900-VTD128 | |

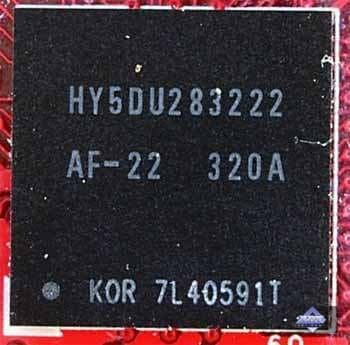

| Микросхемы памяти производства Hynix. Время выборки у микросхем памяти 2.2ns, что соответствует частоте работы примерно 454 (908) МГц, память же работает на частоте 425 (850) МГц. Частота работы GPU — 400 MHz. Интерфейс обмена с памятью — 256 бит. |  |

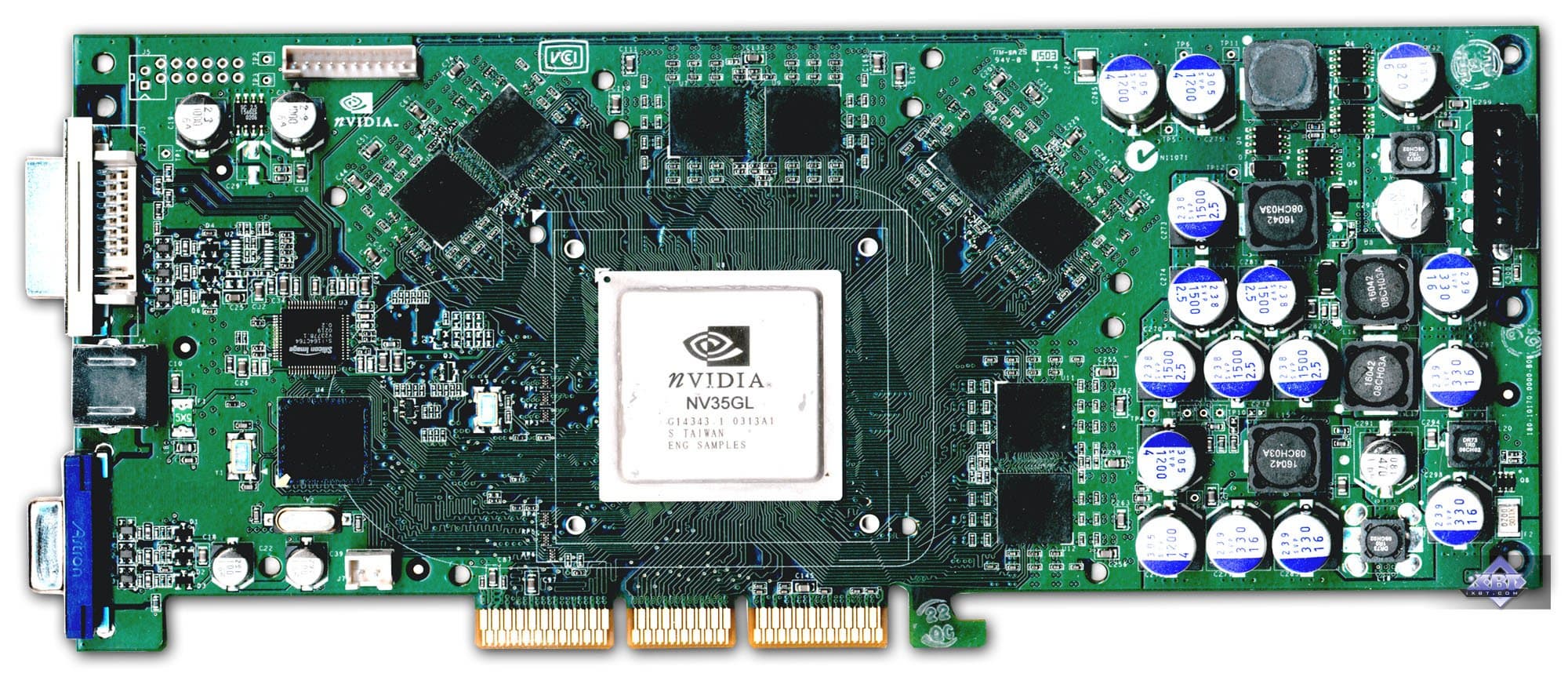

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|

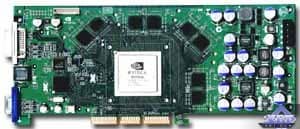

| MSI FX5900-VTD128 | Reference card NVIDIA GeForce FX 5900 Ultra |
 |  |
 | |

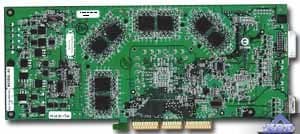

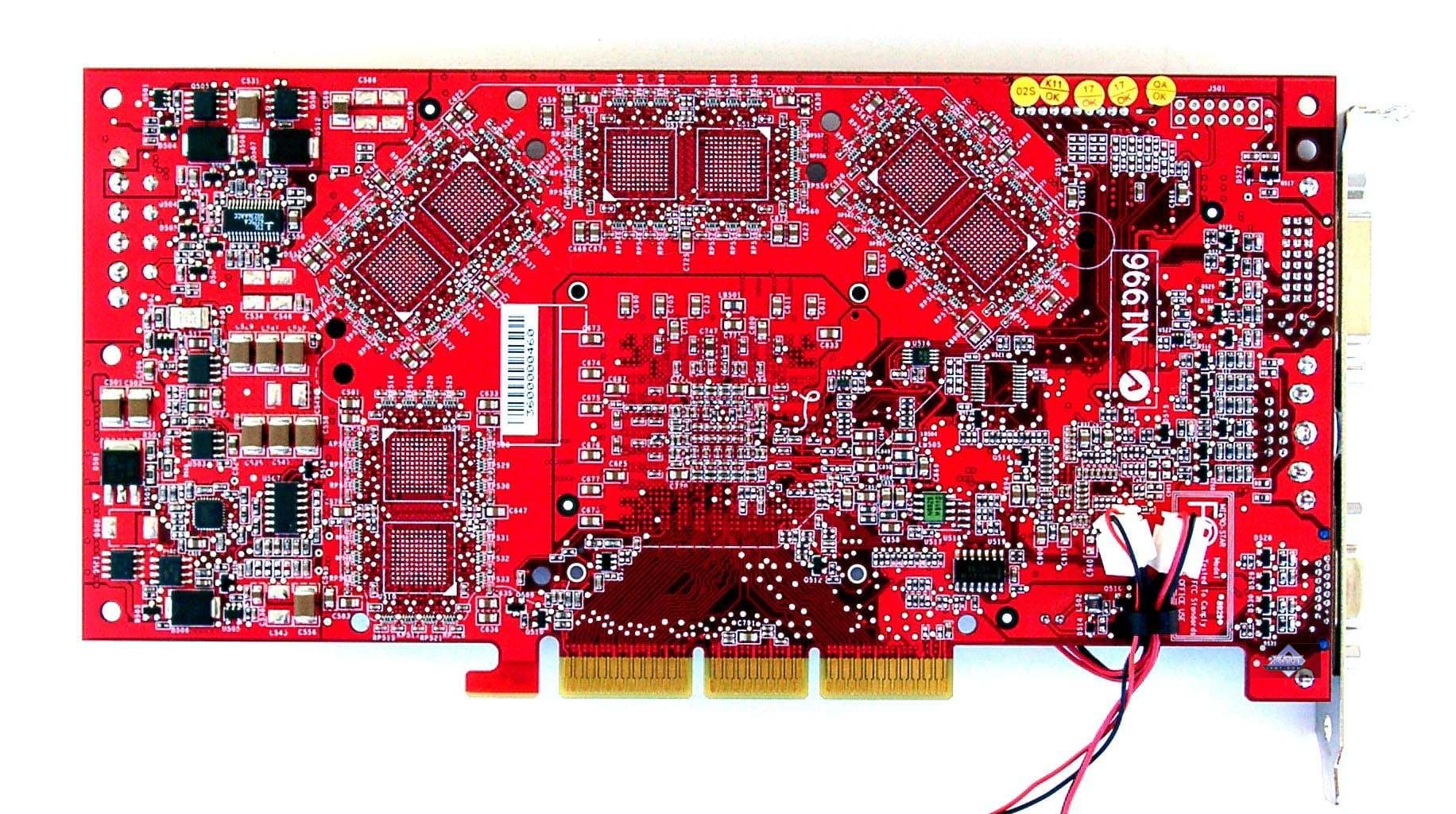

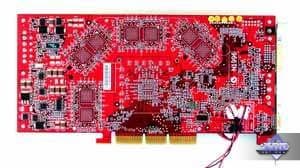

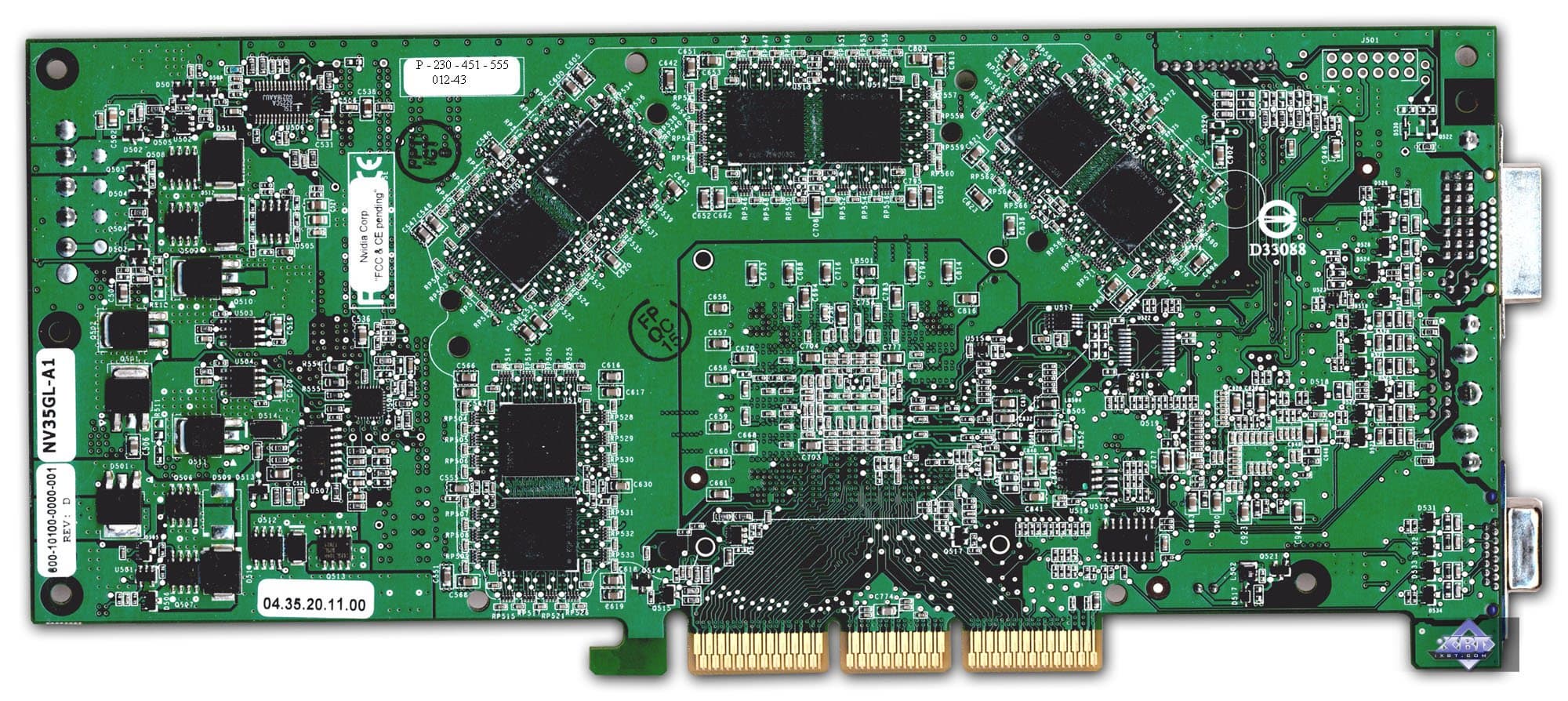

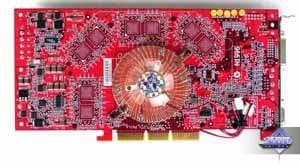

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|
| MSI FX5900-VTD128 | Reference card NVIDIA GeForce FX 5900 Ultra |
 |  |
 | |
Мы видим несколько особенностей:

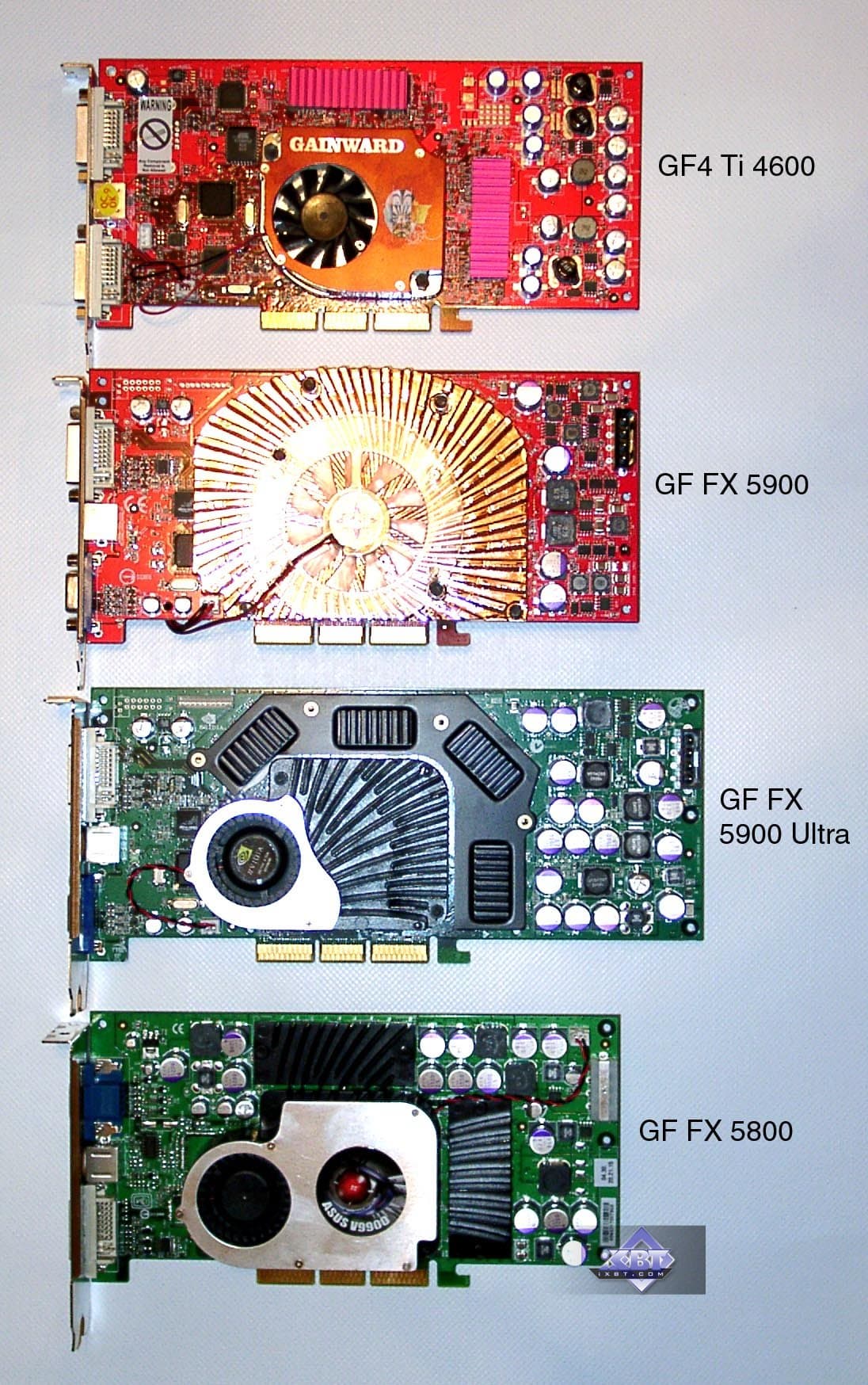

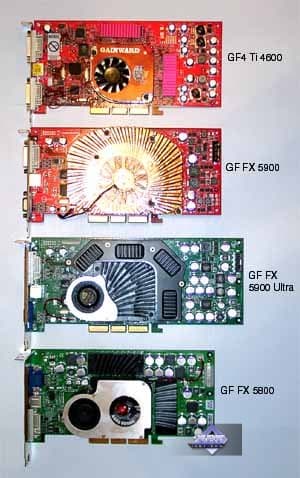

- Дизайн карты от MSI немного отличается от эталонного у 5900 Ultra, вся правая часть, отвечающая за питание карты, переработана. Есть сведения, что вышел новой эталонный дизайн от NVIDIA с укороченной PCB и заменой элементов. Вероятно, на нем и базируется карта от MSI. В целом длина карты стала равна длине GF4 Ti 4600 (NV25):

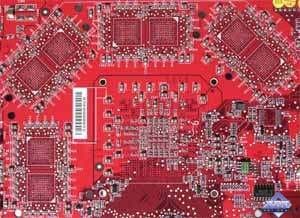

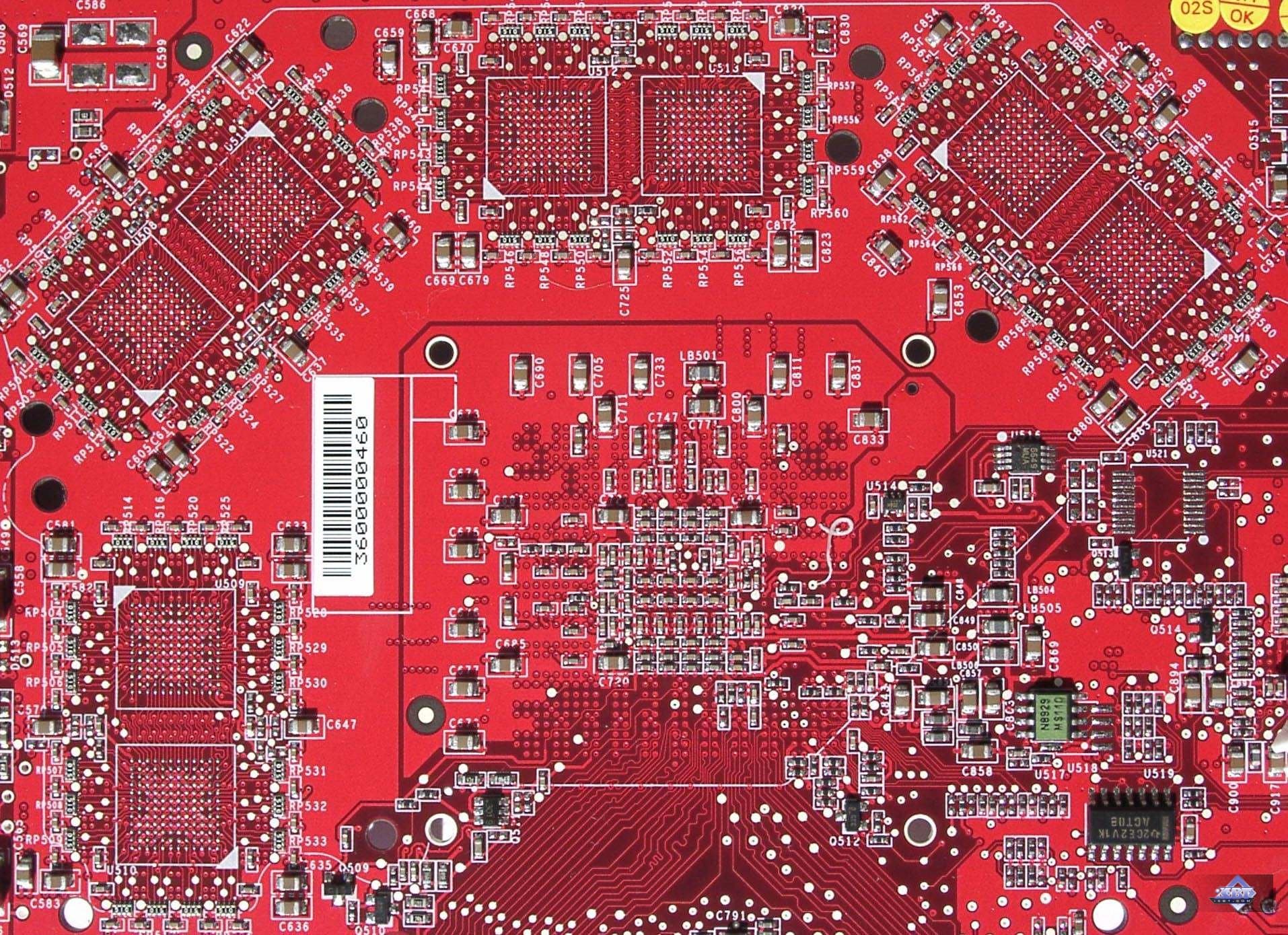

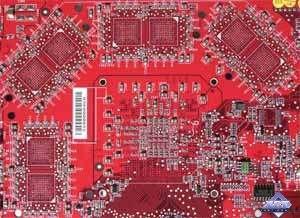

- Уменьшение объема памяти с 256 до 128 мегабайт получилось путем недокомплектации микросхемами памяти (на оборотной стороне можно увидеть пустые места под BGA-микросхемы. Однако 256-битная шина не обрезалась, ведь на карте установлено 8 32-битных микросхем памяти (то есть всего 256бит). Просто уже невозможен так называемый двубанковый режим работы памяти.
- В целом PCB очень сложна, это прекрасно видно из фотографий.
Рассмотрим систему охлаждения.
| MSI FX5900-VTD128 | |
|---|---|

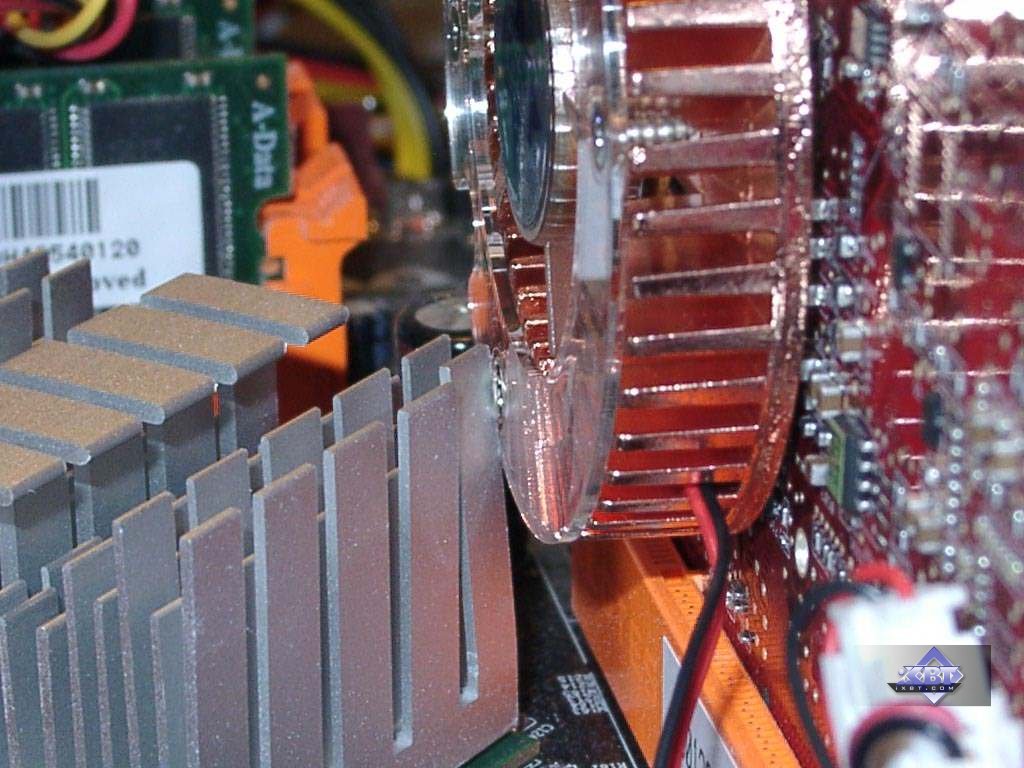

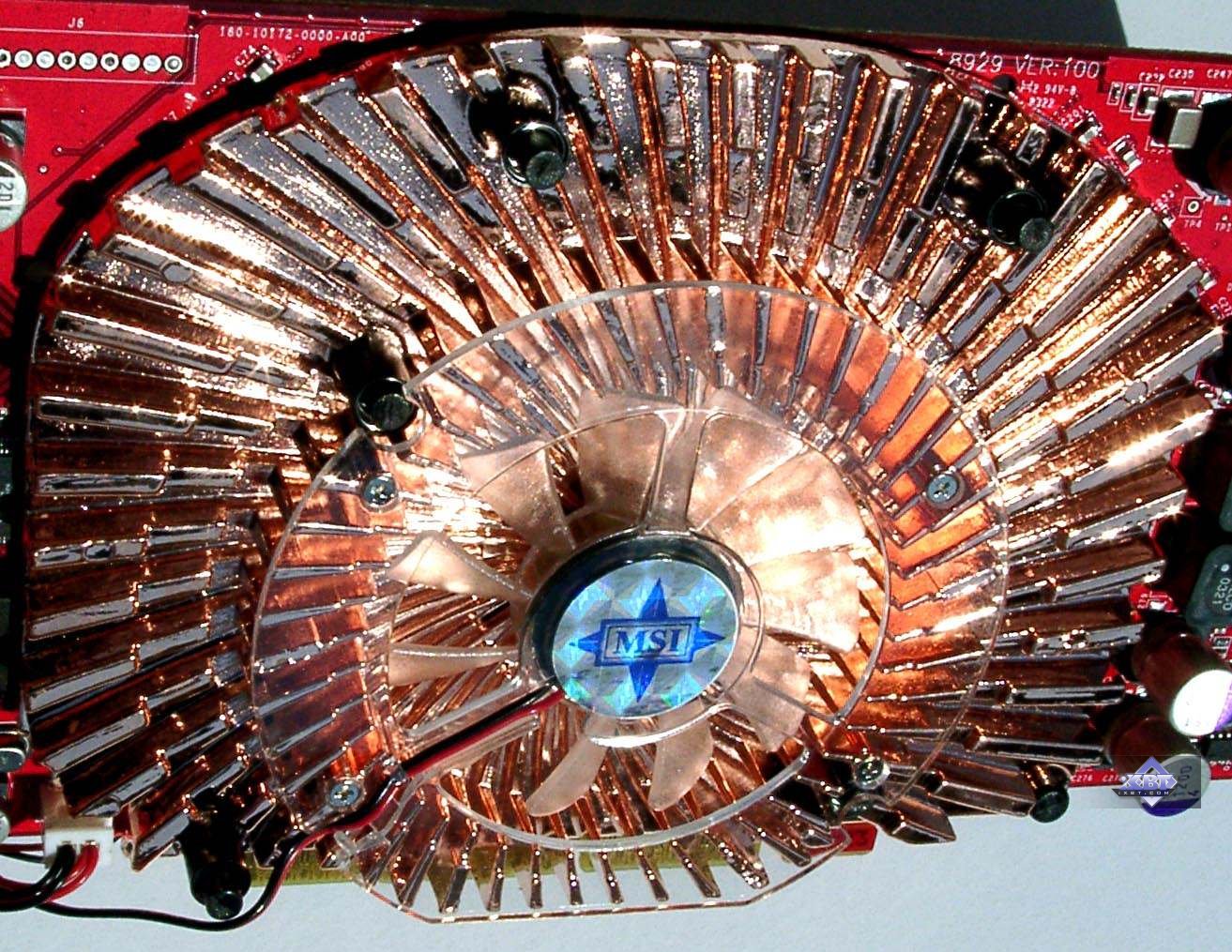

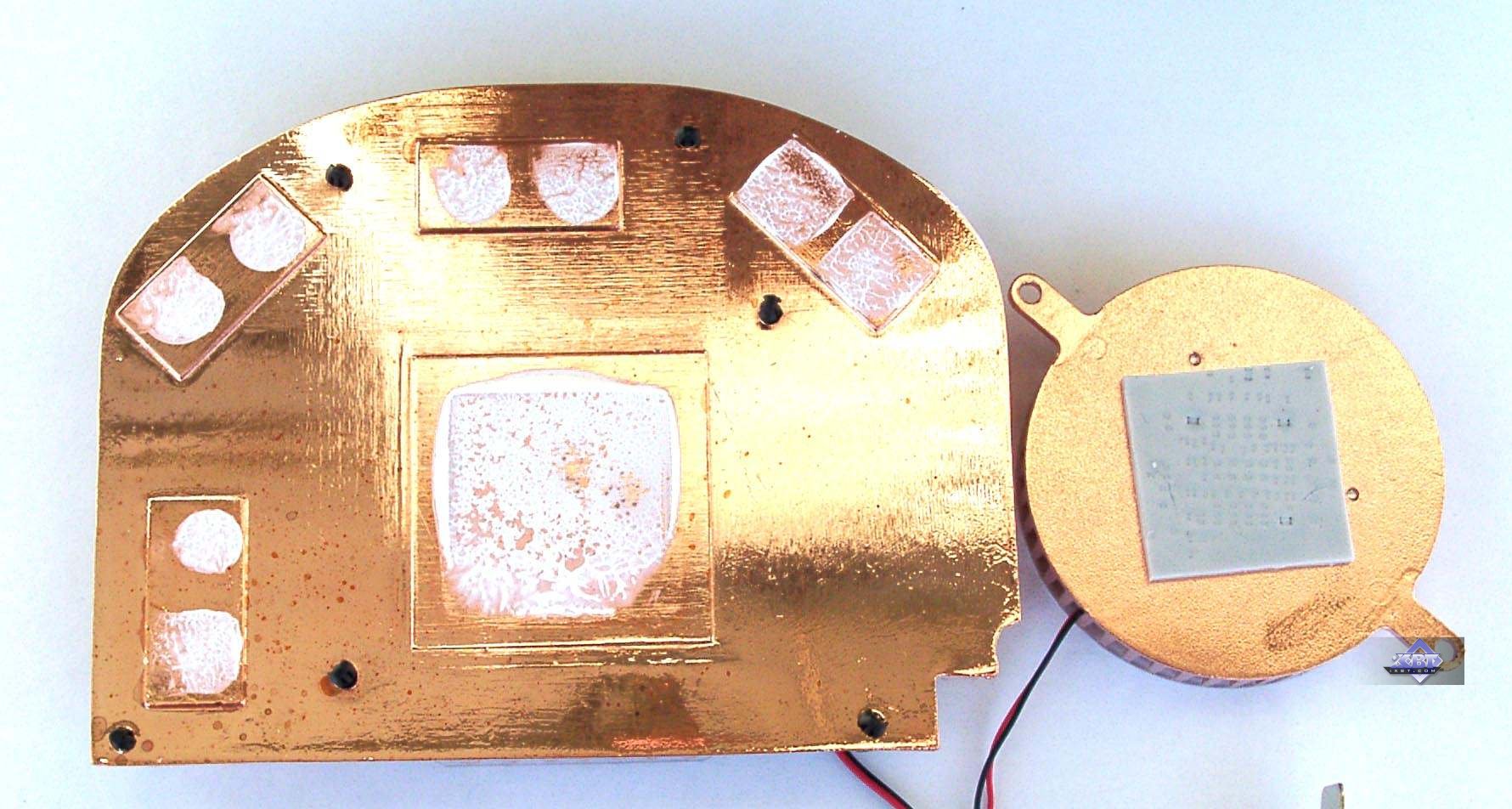

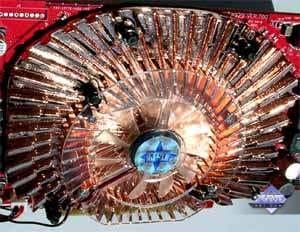

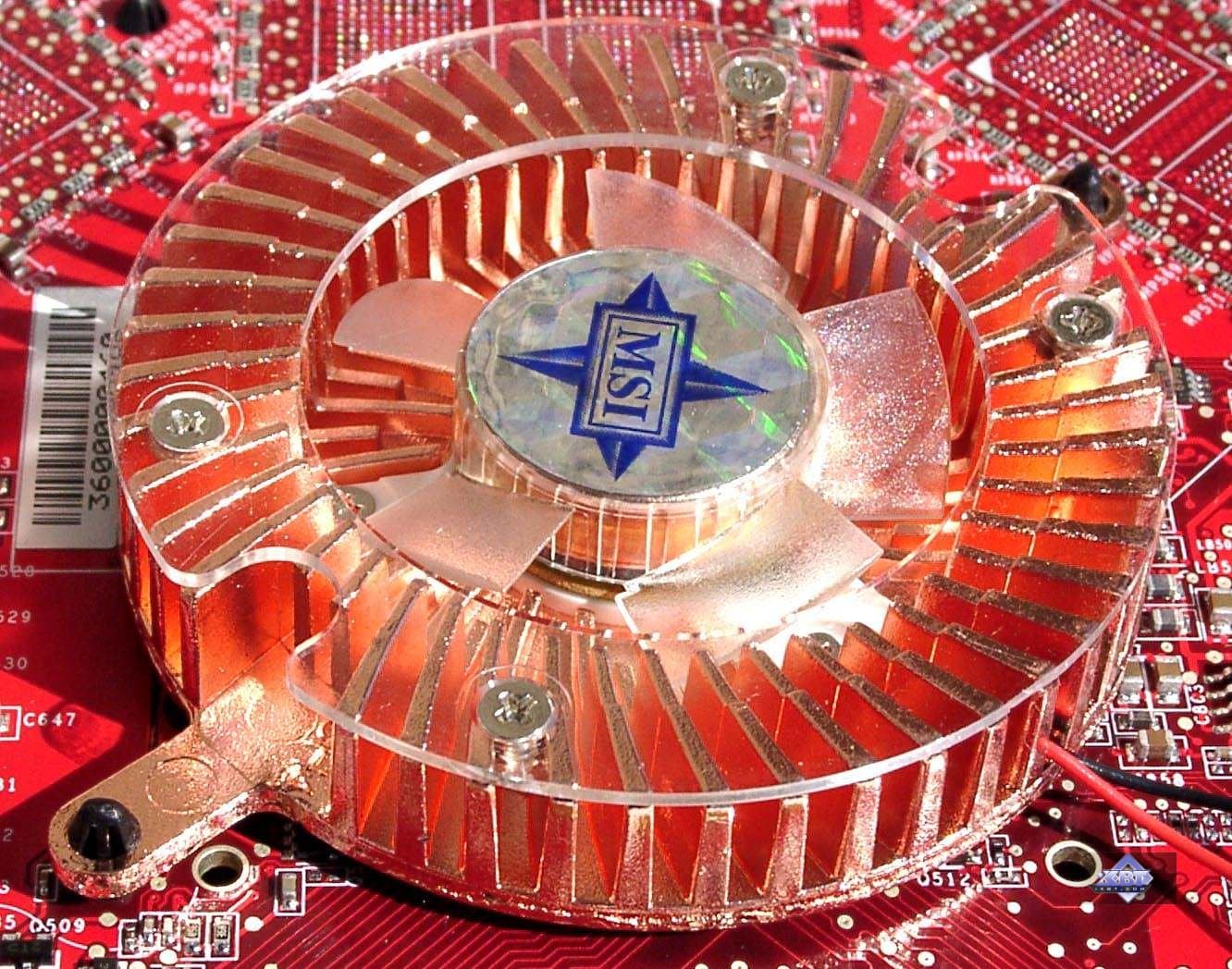

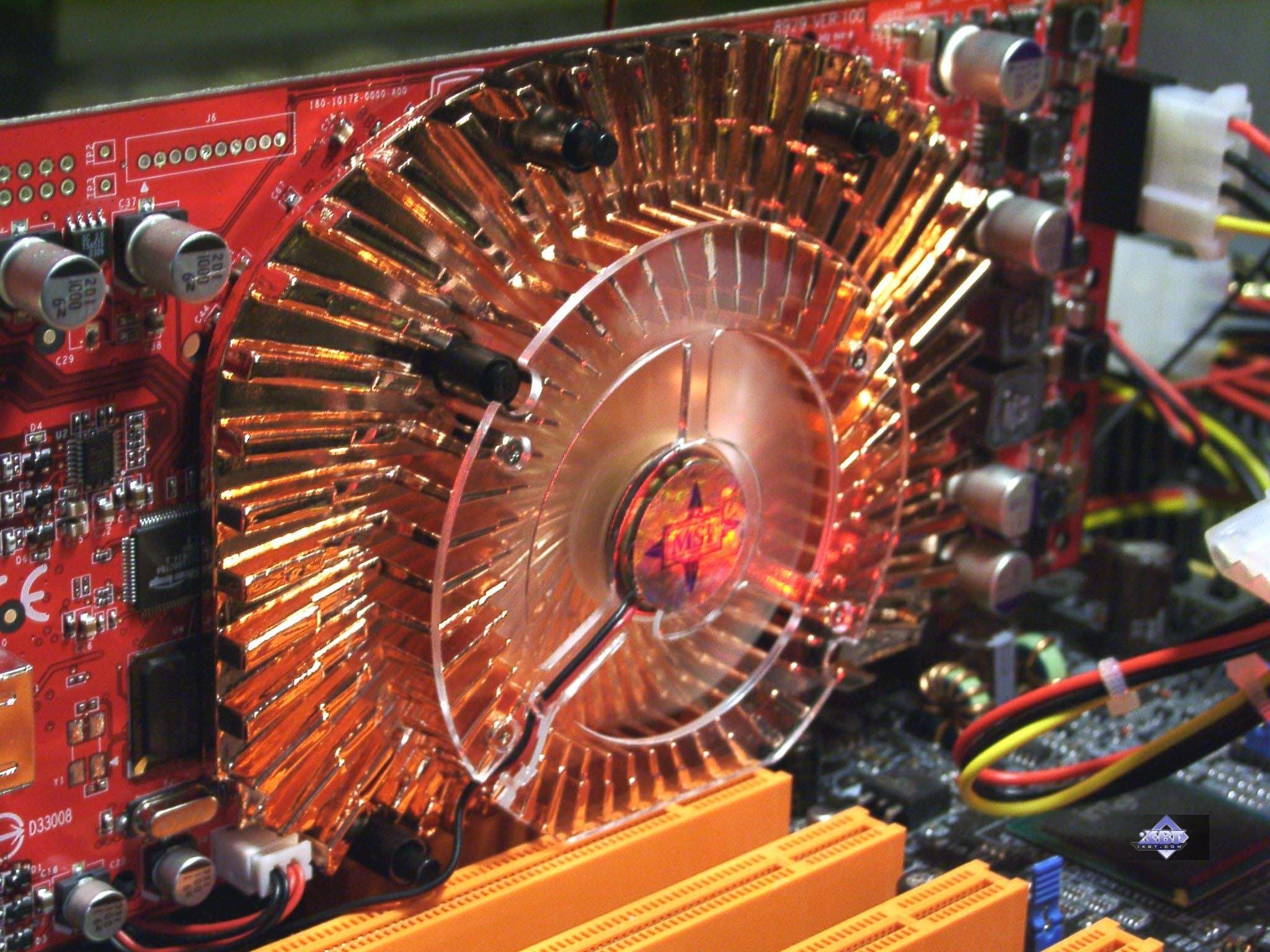

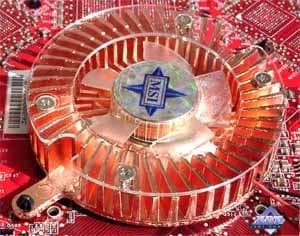

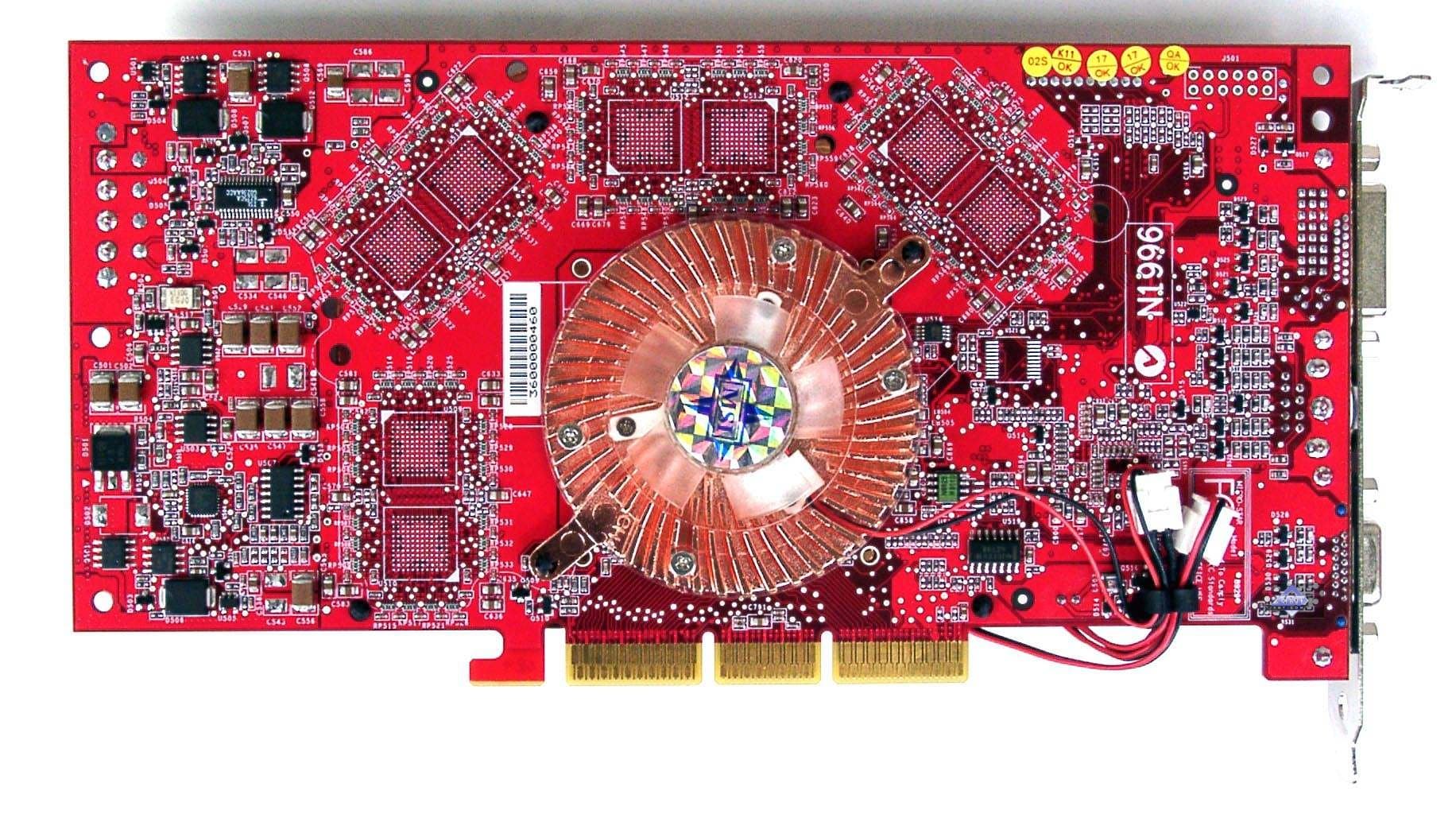

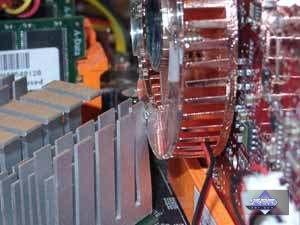

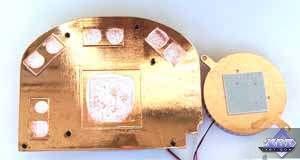

| Система охлаждения состоит из двух кулеров: большого и малого. Большой кулер призван охлаждать GPU и микросхемы памяти (на лицевой стороне), а малый — охлаждать обратную сторону PCB в месте крепежа процессора. Ну насчет большого кулера — все ясно из дифирамбов в начале статьи :-), а также очевидно, что эта медная штуковина очень тщательно подогнана под конфигурацию карты. Крепится аж на 6-ти клипсах! А вот малый кулер — скорее дань моде, красоте, чем насущной необходимости. Ну что может охлаждать кулер, прижимающийся к задней стороне через упругий термоэлемент, когда между ним и самим текстолитом еще есть куча элементов логики? Да ничего практически. Однако, если посмотреть на самую последнюю фотографию в этой таблице, это "украшение" может доставить хлопоты с установкой видеокарты в системные платы, где северный мост установлен под углом 45 градусов и весьма близко к AGP-слоту. В частности, почти все материнки на i875P имеют такую конфигурацию. И приходится отгибать ребра радиатора охлаждения северного моста, чтобы малый кулер видеокарты смог "пролезть". А если на северном мосту установлен кулер с вентилятором, да еще со всякими декоративными решетками? Думаю, что вам ясно. Разумеется, никто не мешает снять этот малый кулер, так что этот вопрос не имеет критического значения для совместимости карты. |  |
 | |
 | |
 | |
 | |

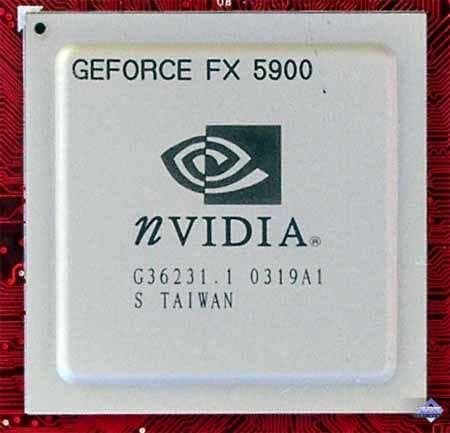

Под большим радиатором, разумеется, можно найти и сам графический процессор:

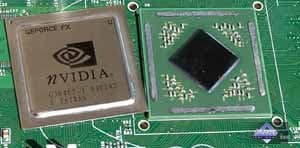

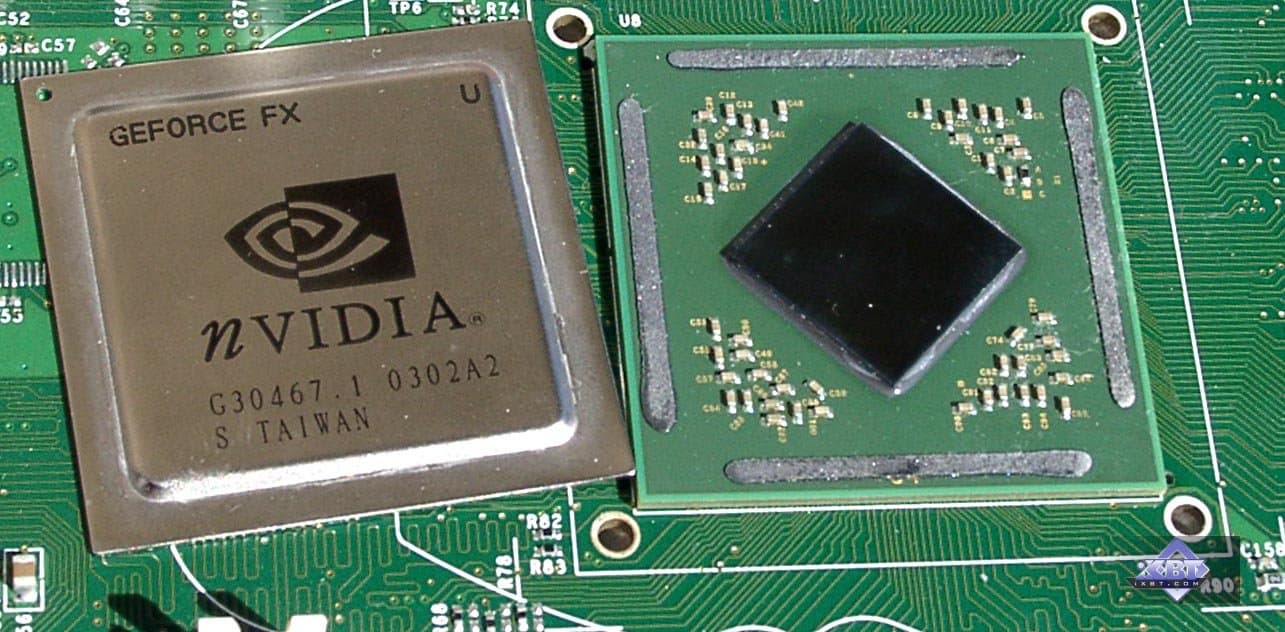

Как мы видим, маркировка уже серийная, чип был произведен на 19-й неделе 2003 года (это примерно начало мая). Упаковка FlipChip, сверху кристалл закрыт защитной крышкой. Мы не так давно снимали крышку у NV30 (FX 5800), поэтому можем показать, как оно выглядит внутри:

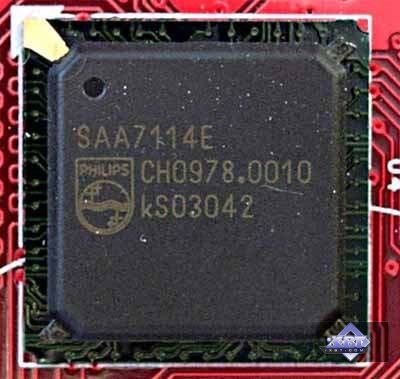

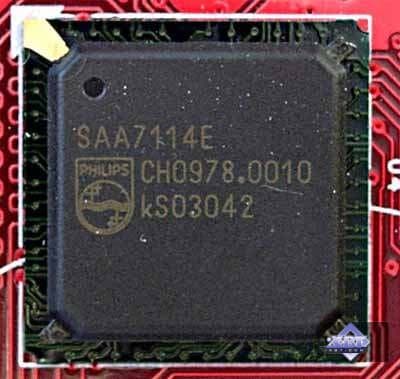

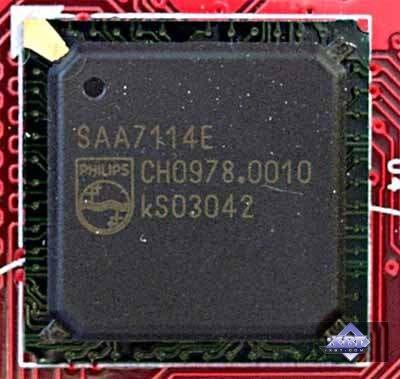

Карта оснащена кодеком Philips 7114, отвечающим за VIVO:
Рассмотрим комплект поставки:
| MSI FX5900-VTD128 | |
|---|---|

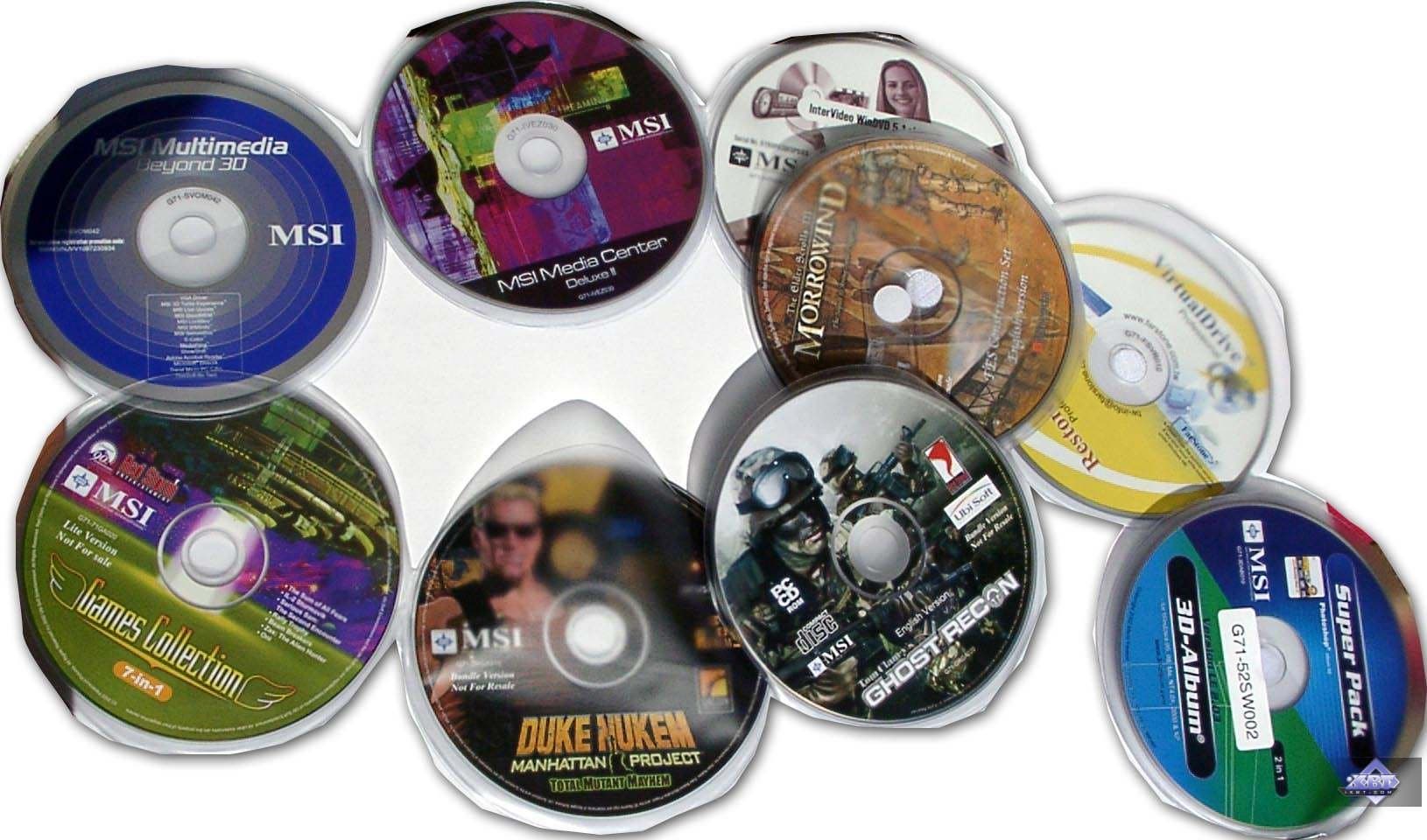

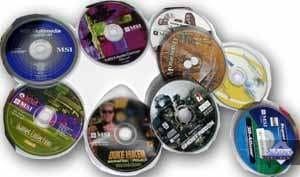

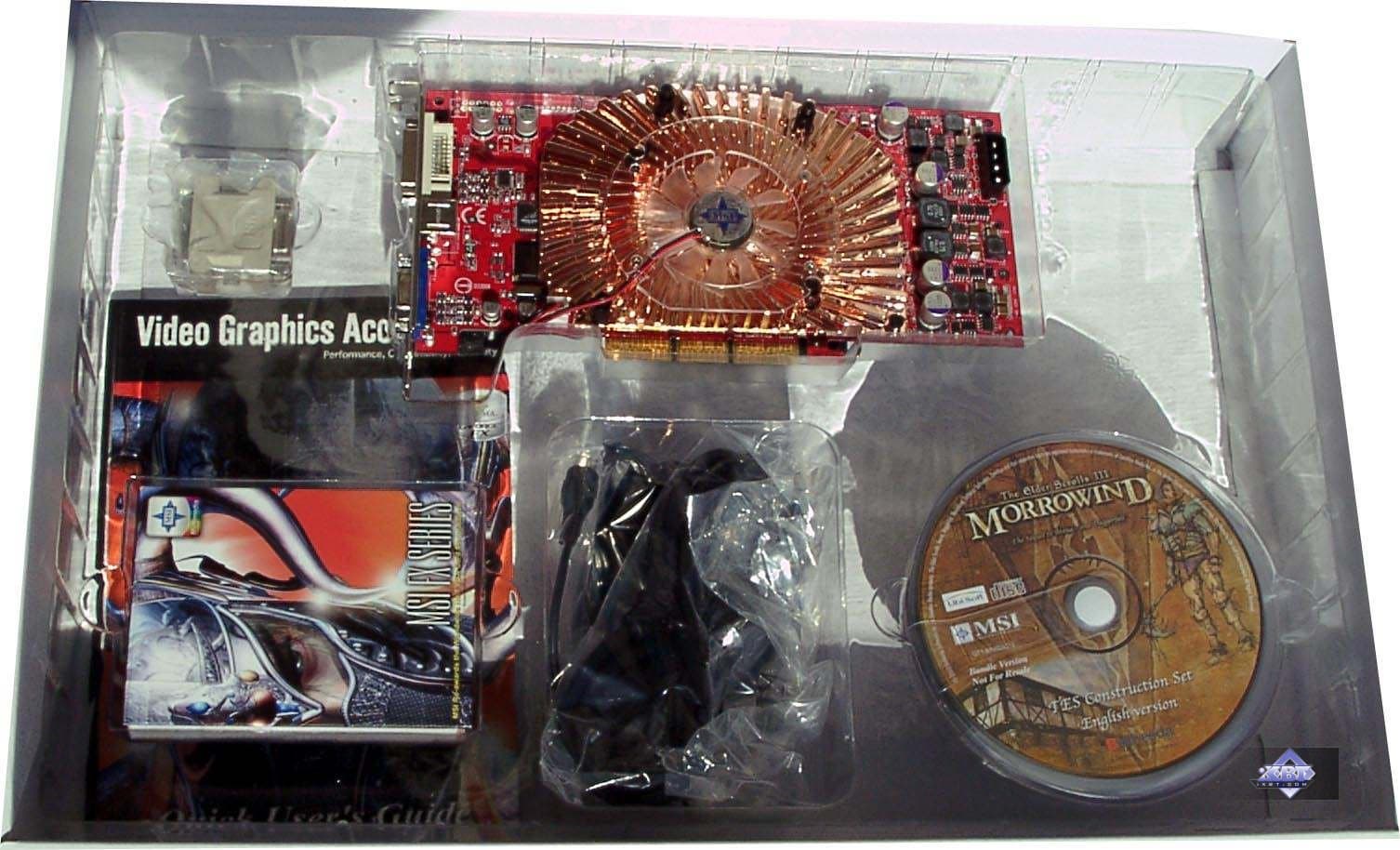

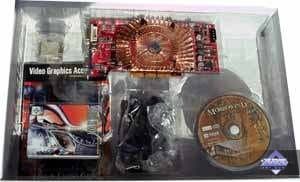

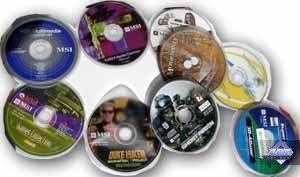

| Комплект поставки просто шикарный! В коробке можно найти 11 (!) дисков с разным ПО (на снимке справа они все представлены), где есть и игры, и просто интересный софт. Не считая, конечно, обязательных дисков с драйверами, утилитами и ПО для реализации Video-In. Ну и, конечно же, переходник S-Video-to-RCA, переходник DVI-to-d-Sub, разветвитель VIVO, руководство пользователя, фирменный БЛОКНОТ и фирменная наклейка на системный блок. |  |
 | |
Видеокарта поставляется в retail-упаковке.
| MSI FX5900-VTD128 | |
|---|---|

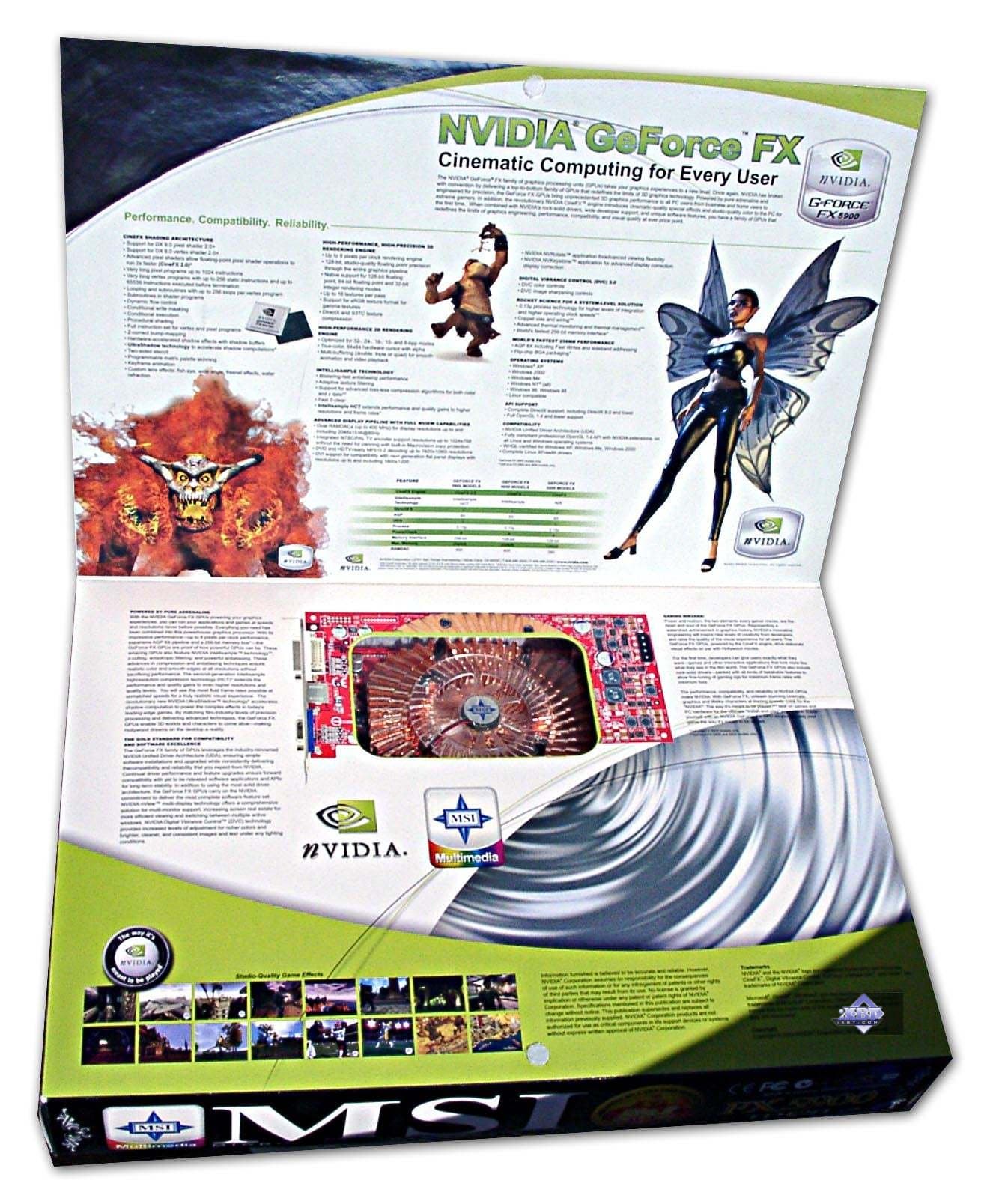

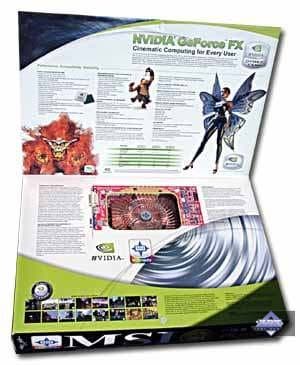

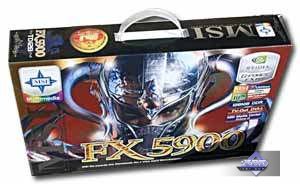

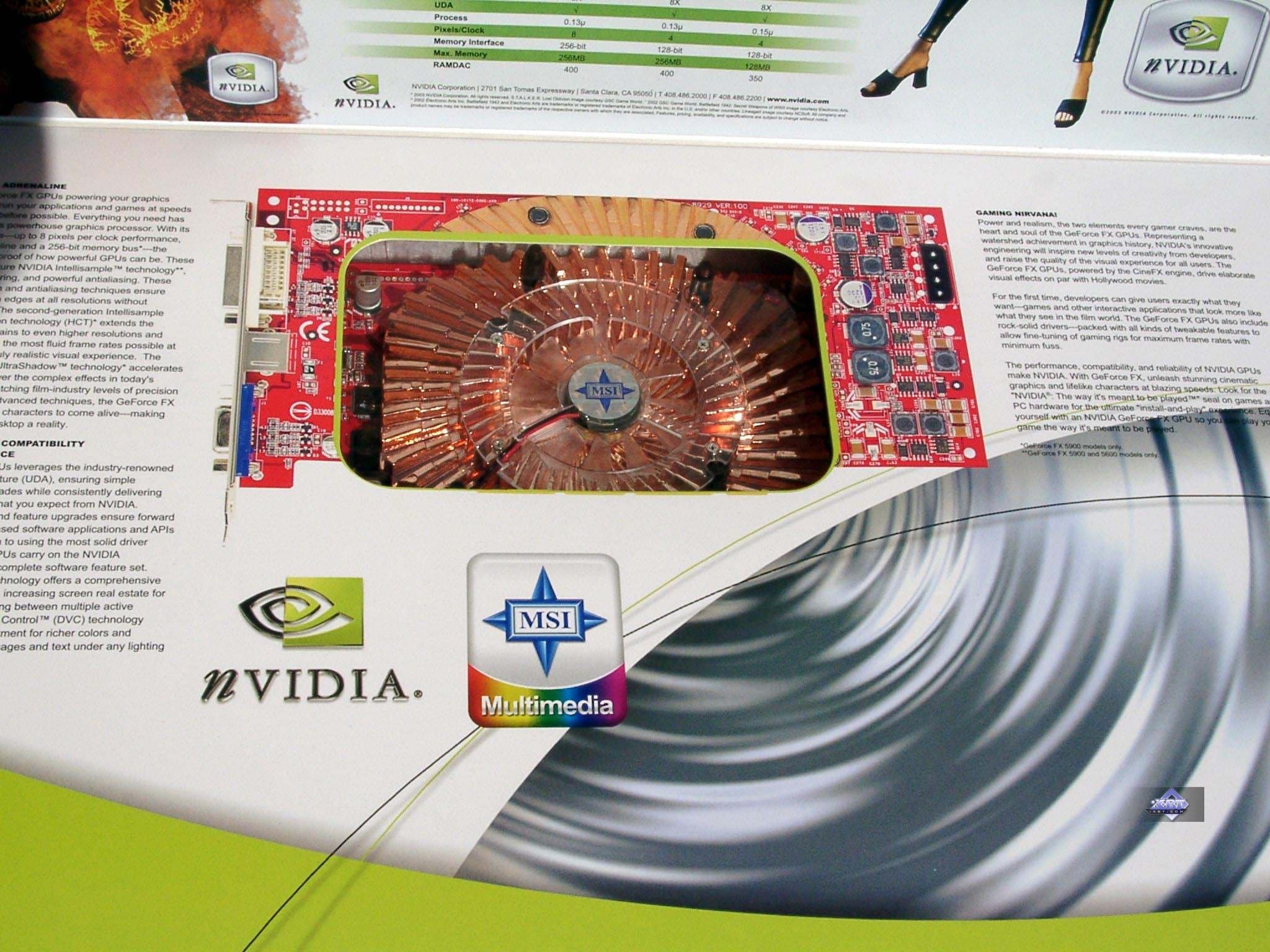

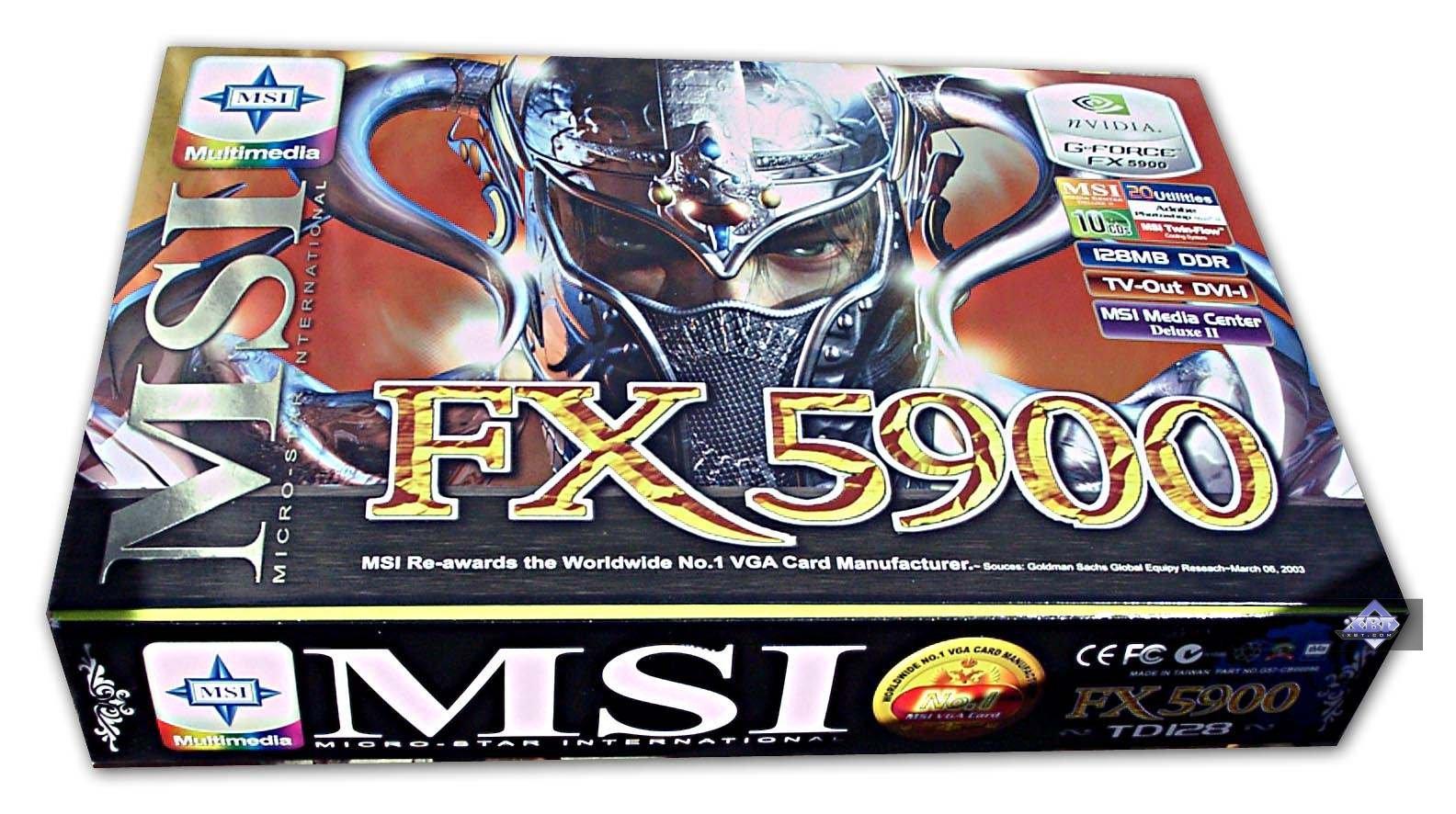

| Упаковка, как уже заведено у MSI для High-End продуктов, великолепна! Мало того, что это огромный бокс с яркой обложкой, где есть вся необходимая информация, он имеет ручку для переноски. Лицевая сторона бокса может откидываться, после чего через прозрачное окно можно видеть саму карту. |  |
 | |
 | |
 | |
Мы уже ранее в обзоре карты на базе GeForce FX 5600 рассматривали комплект ПО, поставляемый MSI, поэтому сегодня подробно останавливаться на нем не будем.
Установка и драйверы
Конфигурации тестовых стендов:
- Компьютер на базе Pentium 4 3200 MHz:
- процессор Intel Pentium 4 3200 МГц;
- системная плата DFI LANParty Pro875 (i875P);
- оперативная память 1024 MB DDR SDRAM;
- жесткий диск Seagate Barracuda IV 40GB;
- операционная система Windows XP SP1; DirectX 9.0a;
- мониторы ViewSonic P810 (21") и ViewSonic P817 (21").
- драйверы NVIDIA версии 44.65/44.03.
VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.
Для сравнительного анализа приведены результаты видеокарт:
- Reference card NVIDIA GeForce FX 5900 Ultra (450/425 (850) МГц, 256 МБ);
- Sapphire Atlantis RADEON 9800 PRO (380/350 (700) МГц, 256 МБ, driver 6.343/6.360);
- Hercules 3D Prophet 9800 PRO (RADEON 9800 PRO, 380/340 (680) МГц, 128 МБ, driver 6.343/6.360).
Результаты тестов
Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:
- Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
- Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
- В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, "не дружащие" с теми или иными видеокартами.
Что касается протестированного экземпляра, то совместно с ViewSonic P817 и кабелем BNC Bargo плата продемонстрировала отменное качество в следующих разрешениях и частотах:
| MSI FX5900-VTD128 | 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz (с качеством все в порядке!) |
|---|
[ Следующая часть (2) ]
