Несмотря на то, что уже май на дворе, да и скоро подойдет к концу, видеокарты на базе GeForce FX старше 5200 очень неохотно появляются на рынке. На базе GeForce FX 5200 Ultra вообще еще практически нет карт, на 5600 Ultra будут много позже из-за того, что NVIDIA изменила спецификации этого чипа, выпустив второй степпинг с более высокими частотами. Вследствие этого, вероятно, придется менять и дизайн карты, ибо новый 5600 Ultra выпускается в другой упаковке.
Но все же движение вперед есть, хоть и очень медленное. Разумеется, это не касается 5200, которые уже начинают наполнять рынок. В числе рассмотренных сегодня карт имеются и на базе этого процессора.
Для начала, как всегда, ознакомимся со списком уже вышедших обзоров по GeForce FX.
Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce FX
- Аналитический материал по особенностям архитектуры NVIDIA NV30 (GeForce FX)
- Базовый обзор NVIDIA GeForce FX 5800 Ultra (NV30) — одностраничный
- Базовый обзор NVIDIA GeForce FX 5800 Ultra (NV30) — многостраничный
- Базовый обзор NVIDIA GeForce FX 5600 Ultra (NV31) и GeForce FX 5200 Ultra (NV34) — одностраничный
- Базовый обзор NVIDIA GeForce FX 5600 Ultra (NV31) и GeForce FX 5200 Ultra (NV34) — многостраничный
- Обзор ASUS V9900 Ultra на базе NVIDIA GeForce FX 5800 Ultra — продолжение рассмотрения качества АА и анизотропии
- Обзор Gainward FX Powerpack Ultra/1000 Golden Sample и Gainward FX Powerpack Pro/660 TV/DVI на базе NVIDIA GeForce FX 5800 Ultra и 5200 — масштабирование (зависимость производительности от частоты работы CPU) GeForce FX 5800 Ultra, а также изучение производительности GeForce FX 5200
- Обзор Leadtek WinFast A300 Ultra MyVIVO на базе NVIDIA GeForce FX 5800 Ultra — продолжение изучения зависимости производительности GeForce FX 5800 Ultra от частоты работы CPU в тяжелых режимах при АА и анизотропии
- Обзор MSI FX5800 Ultra-TD8X на базе NVIDIA GeForce FX 5800 Ultra
- Обзор видеокарт на базе NVIDIA GeForce FX 5200 производства Albatron, Chaintech, Gainward, InnoVision, Leadtek, Palit и Prolink
Итак, в нашей лаборатории побывало 5 карт от славной фирмы ASUSTeK. Три карты на базе GeForce FX 5200 и две на базе GeForce FX 5600. Перед тем, как начать рассказ о самих продуктах, хочу отметить одну важную особенность видеокарт от этой тайваньской (а может уже и где-то "российско-народной") компании: все видеокарты поставляются в Retail-упаковках, снабженные хорошим комплектом ПО. Если вдруг вам будут предлагать подобные изделия в OEM-упаковке, то уже одно это может стать причиной сомнений — а не подделка ли это? Впрочем, практически все 5 карт от ASUSTeK представляют собой уникальные изделия собственных разработок инженеров ASUS, поэтому их подделать весьма трудно, да и дорого.
Рассмотрим поближе. Платы

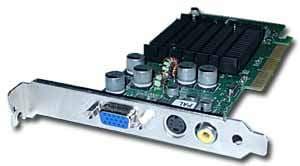

| ASUS V9520/Magic 128MB 64bit |  | |
|---|---|---|

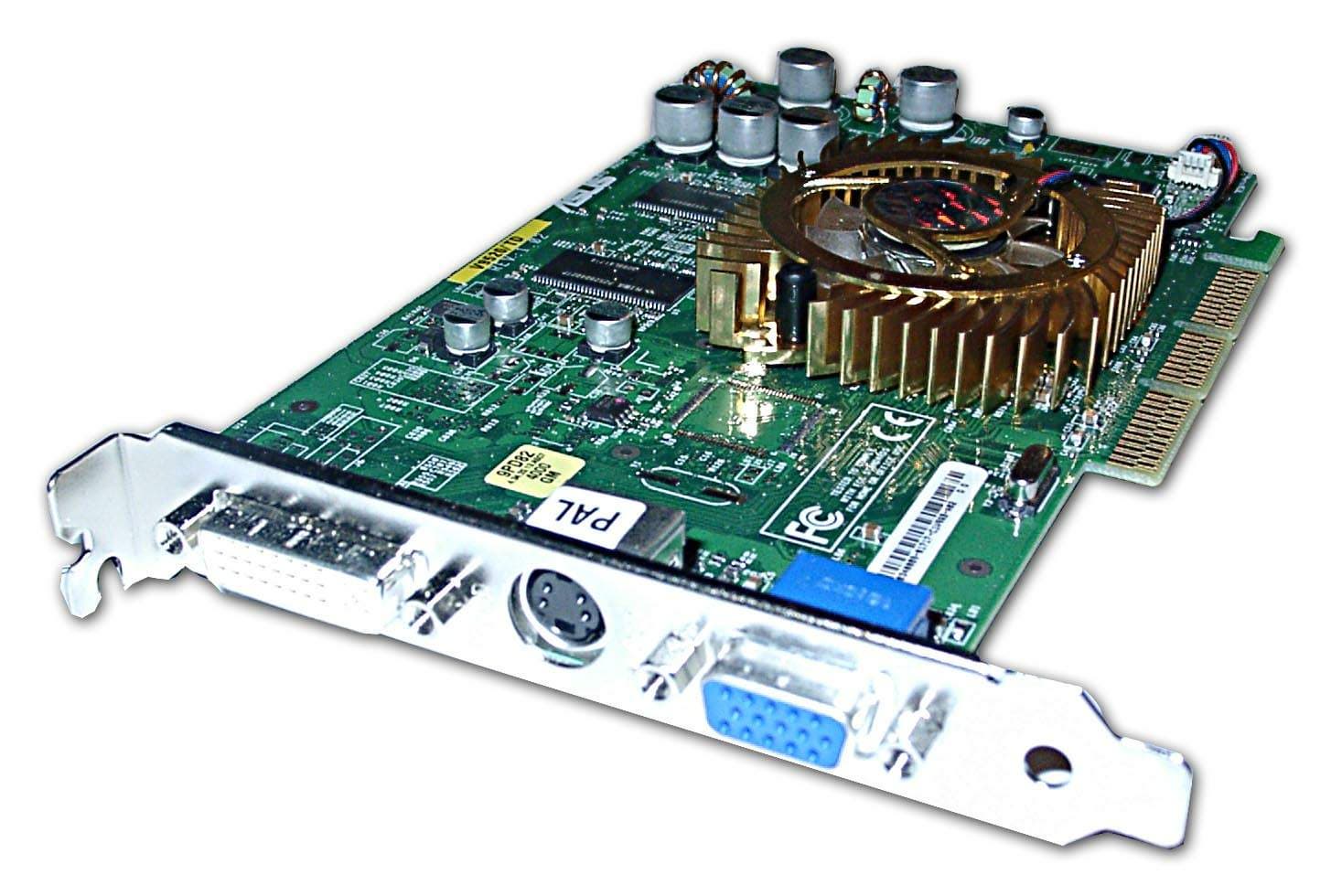

| ASUS V9520/TD 128MB |  | |

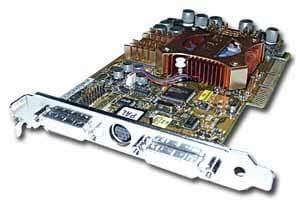

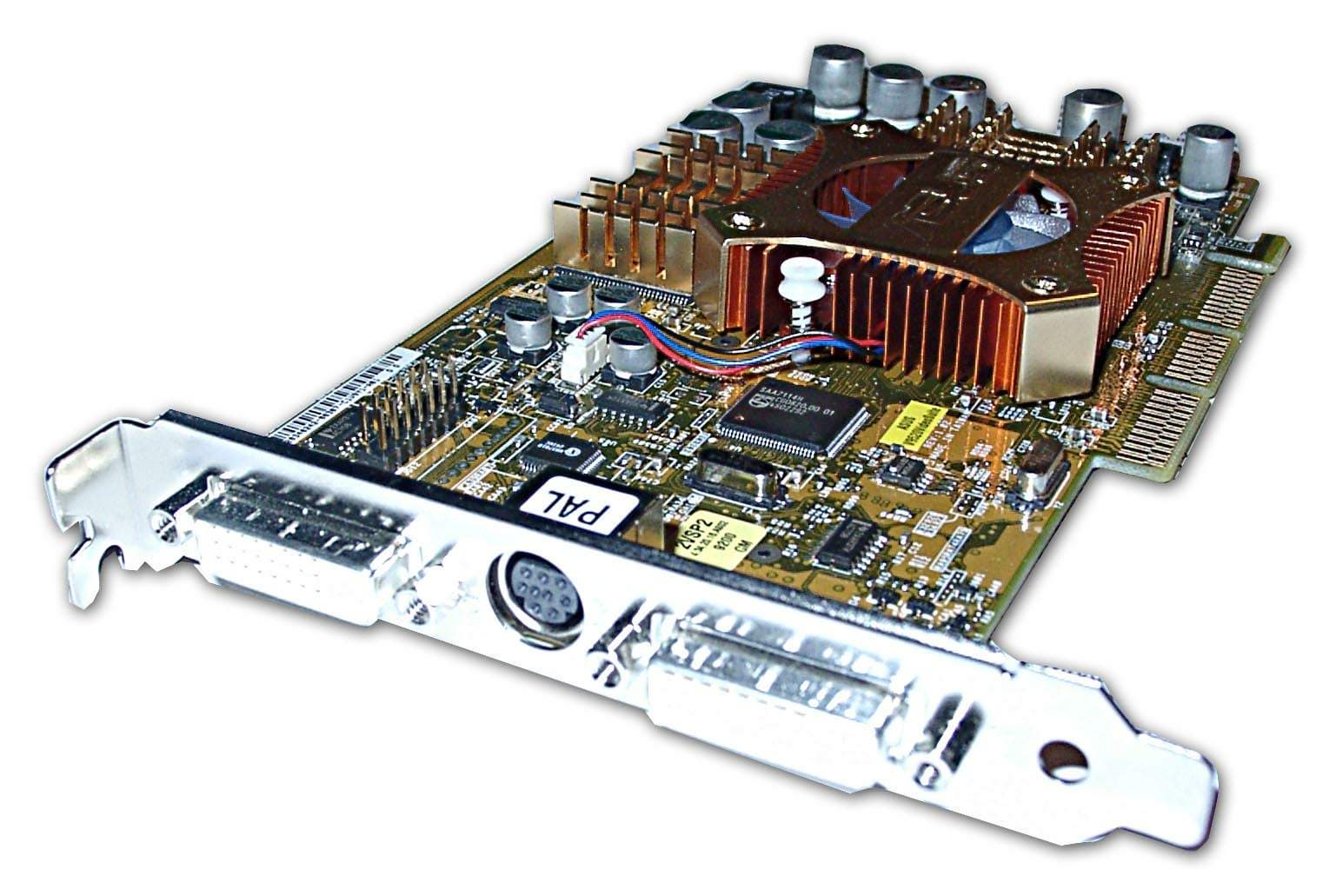

| ASUS V9520/VideoSuite 128MB; ASUS V9560/VideoSuite 128MB |  | |

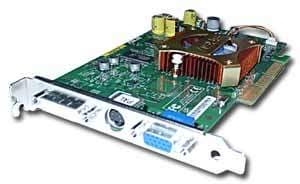

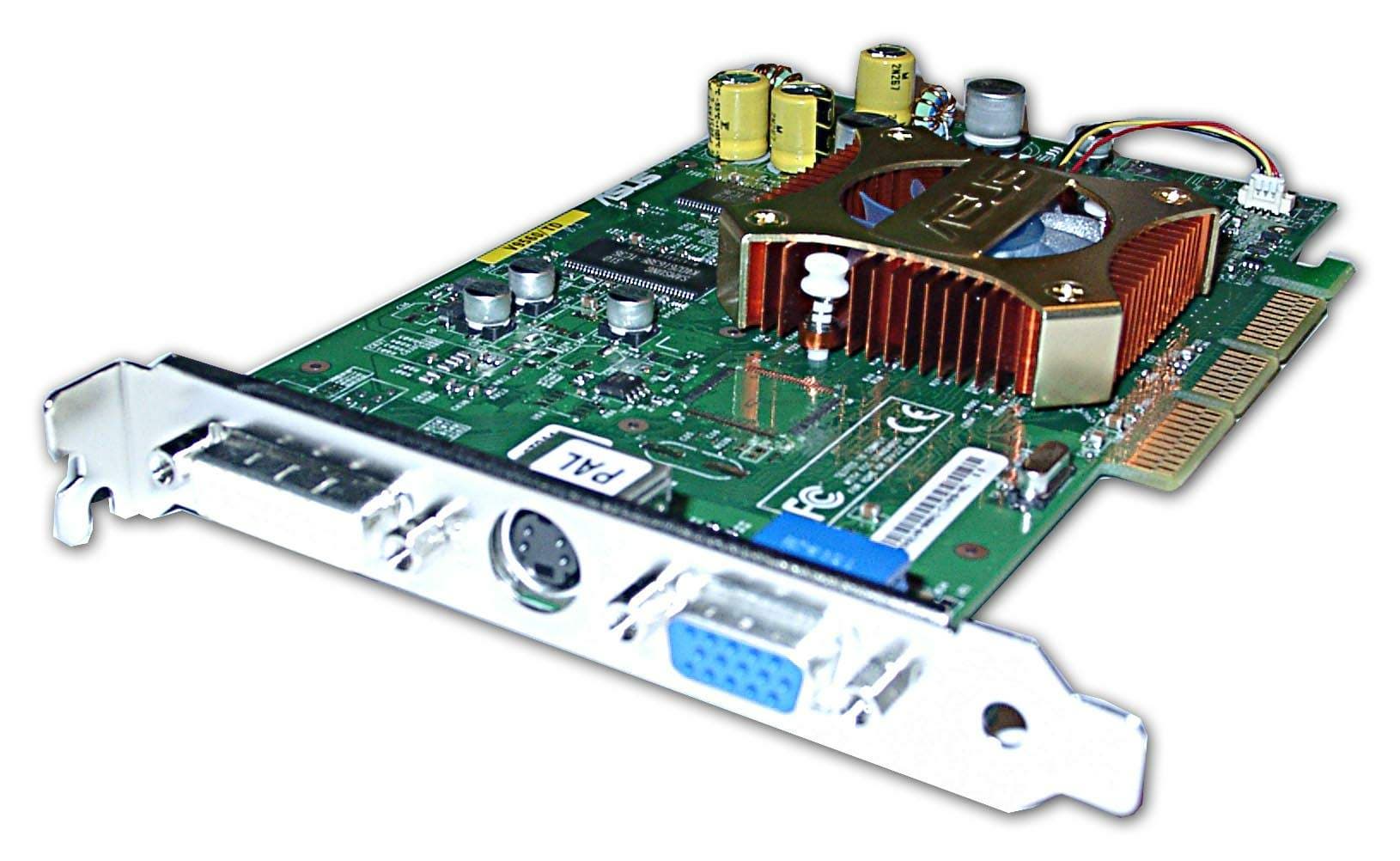

| ASUS V9560/TD 128MB |  | |
| Все карты имеют интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах (у ASUS V9520/Magic 128MB 64bit — в 4-х) на лицевой и оборотной сторонах PCB. | |
|---|---|

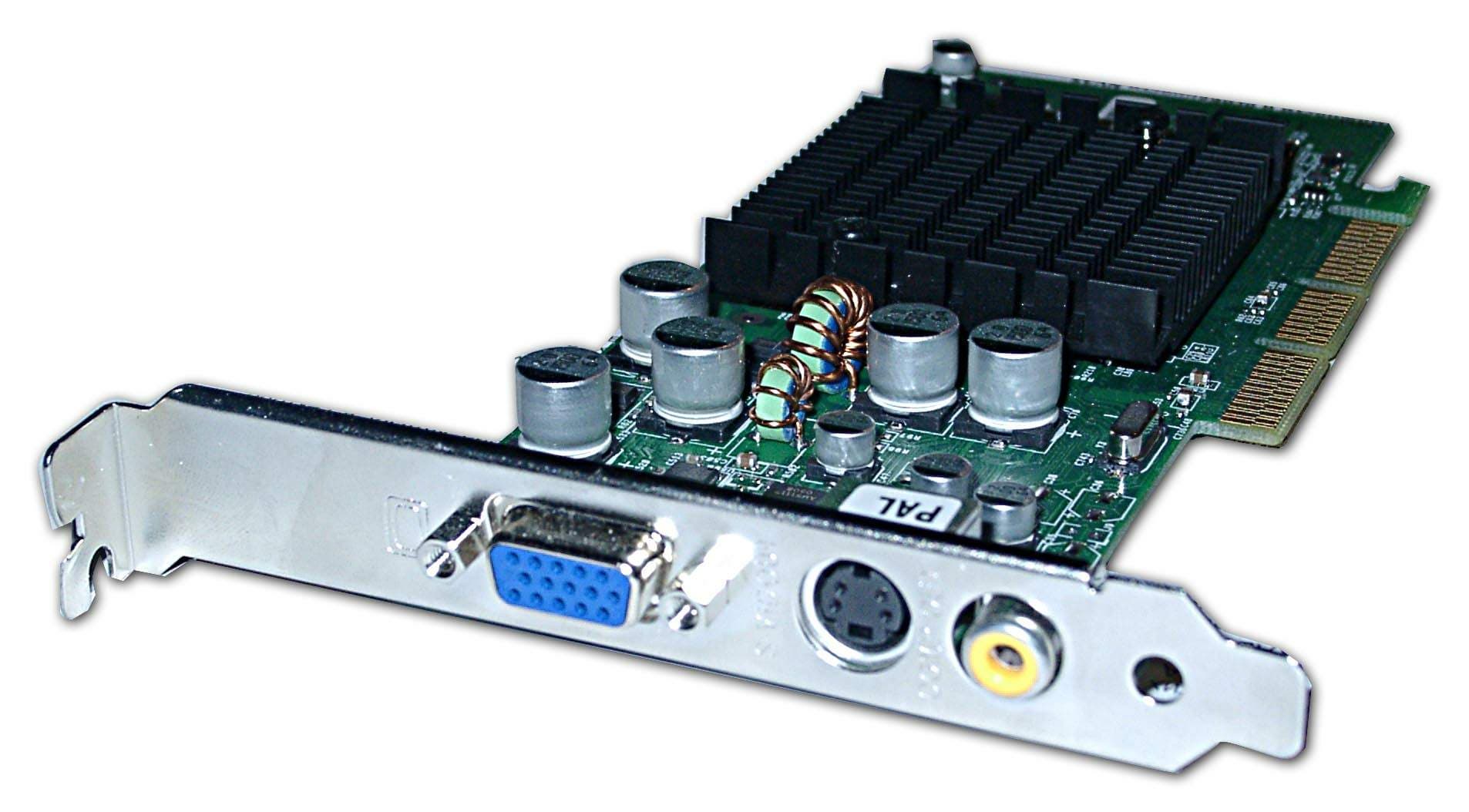

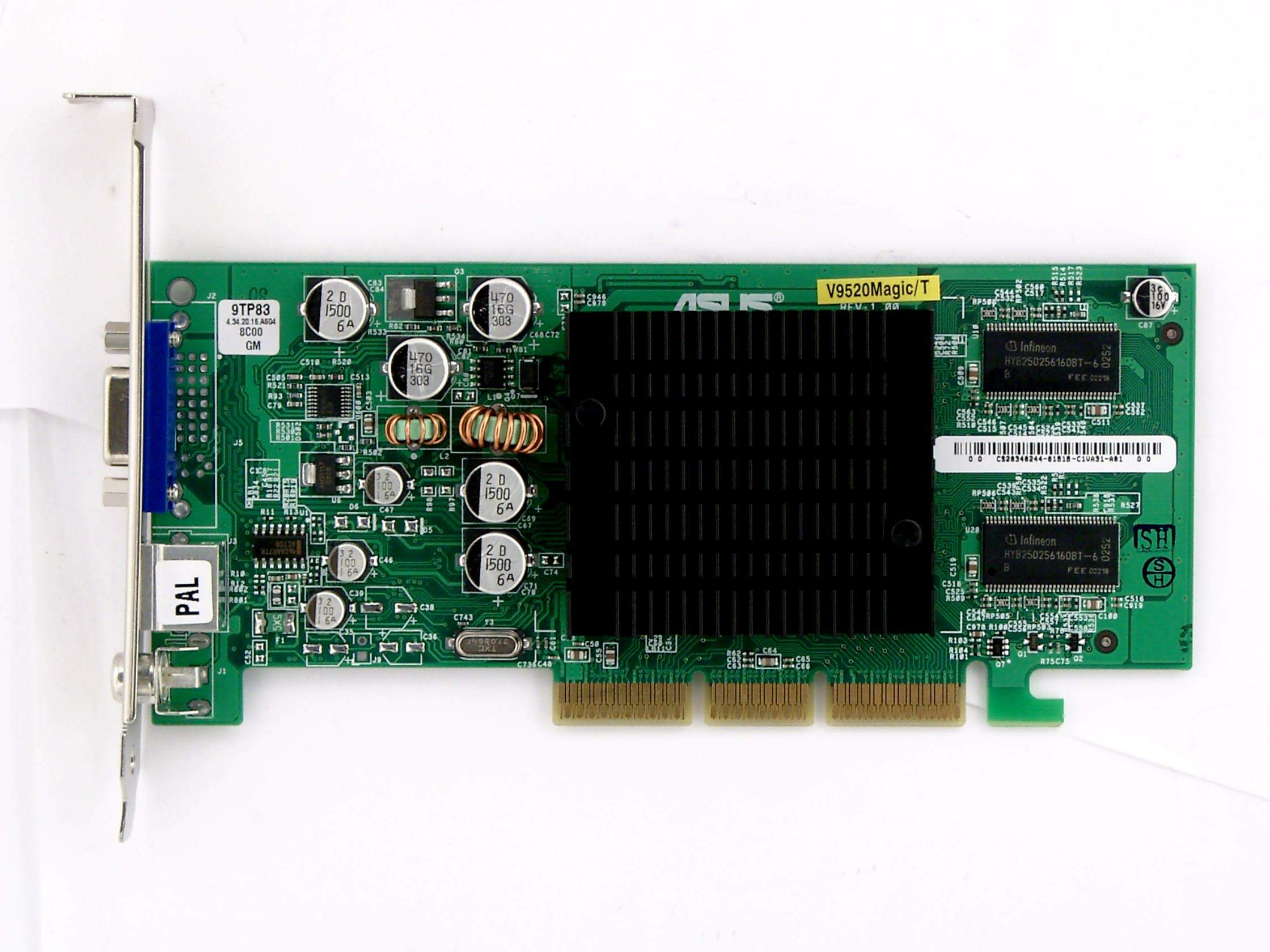

| ASUS V9520/Magic 128MB 64bit | |

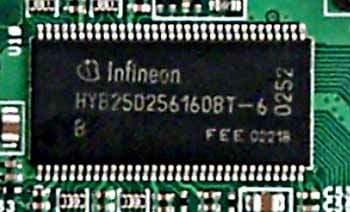

| Микросхемы памяти производства Infineon. Время выборки у микросхем памяти 6ns, что соответствует частоте работы 166 (333) МГц, на которой память и работает. Частота работы GPU — 250 MHz. Прошу обратить внимание на то, что у данной карты шина обмена с памятью 64 бит! (что просто следует из маркировок на микросхемах памяти — каждая 16битная, всего 4, 16*4 = 64). К огромному сожалению, ни на коробке, ни на сайте фирмы нет ни слова о данном прискорбном факте. |  |

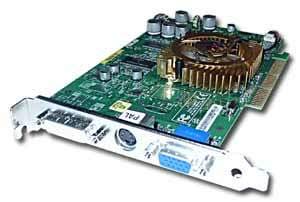

| ASUS V9520/TD 128MB | |

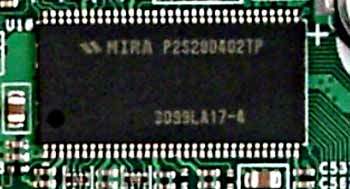

| Микросхемы памяти MIRA. Время выборки у микросхем памяти 4ns, что соответствует частоте работы 250 (500) МГц, память работает на штатных частотах 200 (400) МГц. Частота работы GPU — 250 MHz. |  |

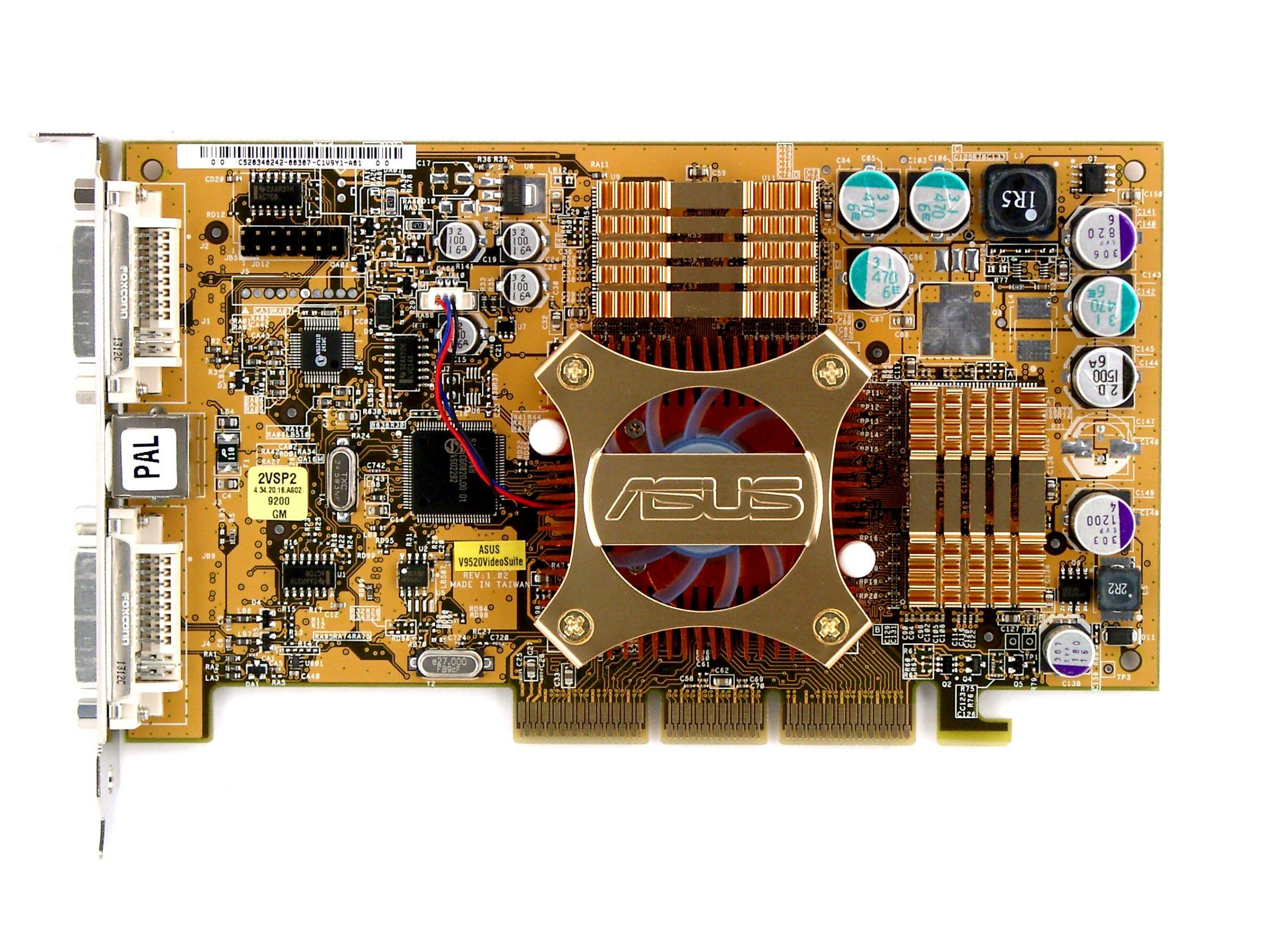

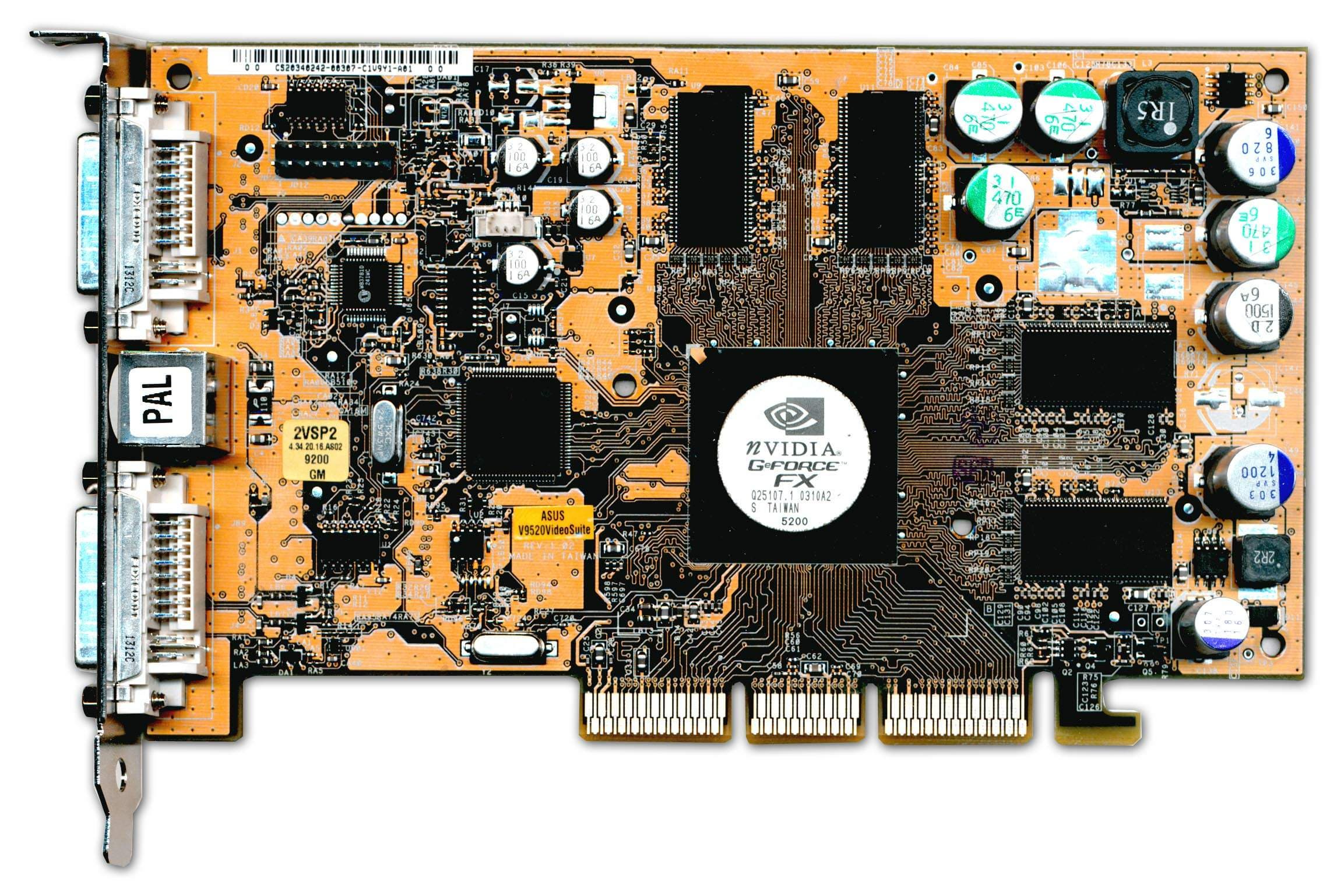

| ASUS V9520/VideoSuite 128MB | |

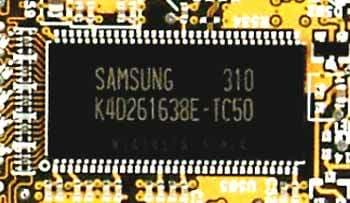

| Микросхемы памяти производства Samsung. Время выборки у микросхем памяти 5ns, что соответствует частоте работы 200 (500) МГц, на которой память и работает. Частота работы GPU — стандартные 250 MHz. |  |

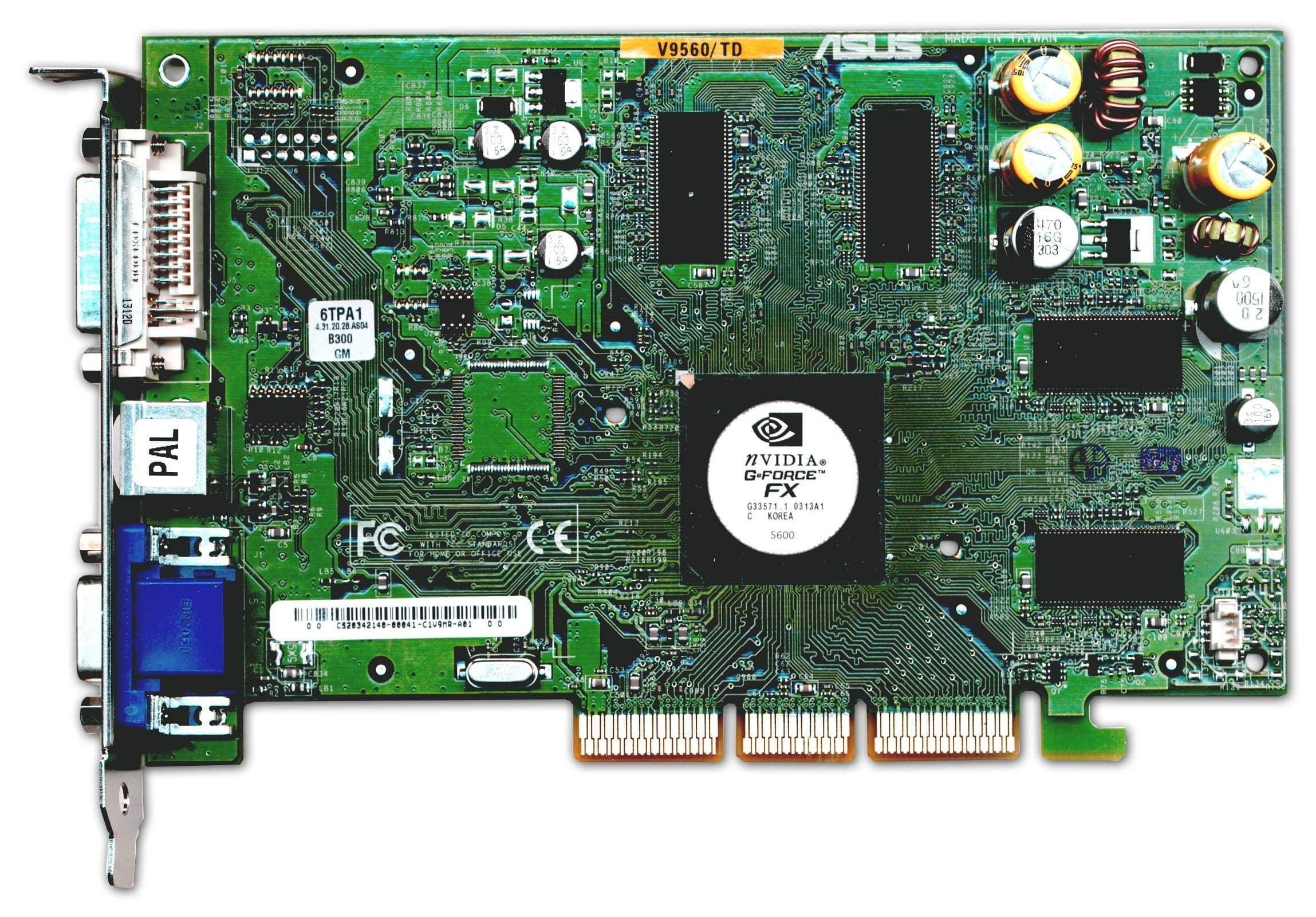

| ASUS V9560/TD 128MB | |

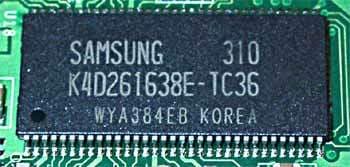

| Микросхемы памяти производства Samsung. Время выборки у микросхем памяти 3.6ns, что соответствует частоте работы примерно 275 (550) МГц, память работает на этой частоте. Частота работы GPU — 325 MHz. |  |

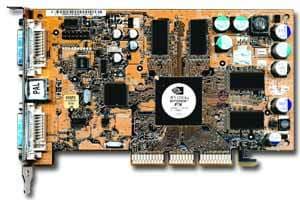

| ASUS V9560/VideoSuite 128MB | |

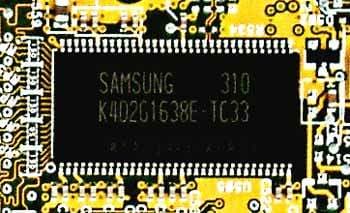

| Микросхемы памяти производства Samsung. Время выборки у микросхем памяти 3.3ns, что соответствует частоте работы примерно 300 (600) МГц, на какой память и тактована. Частота работы GPU — 325 MHz. Прошу обратить внимание на повышенную частоту работы памяти. |  |
| Сравнение с эталонным дизайном, вид спереди | |
|---|---|

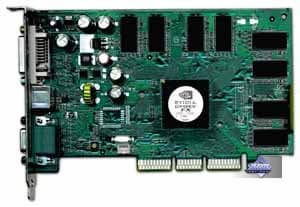

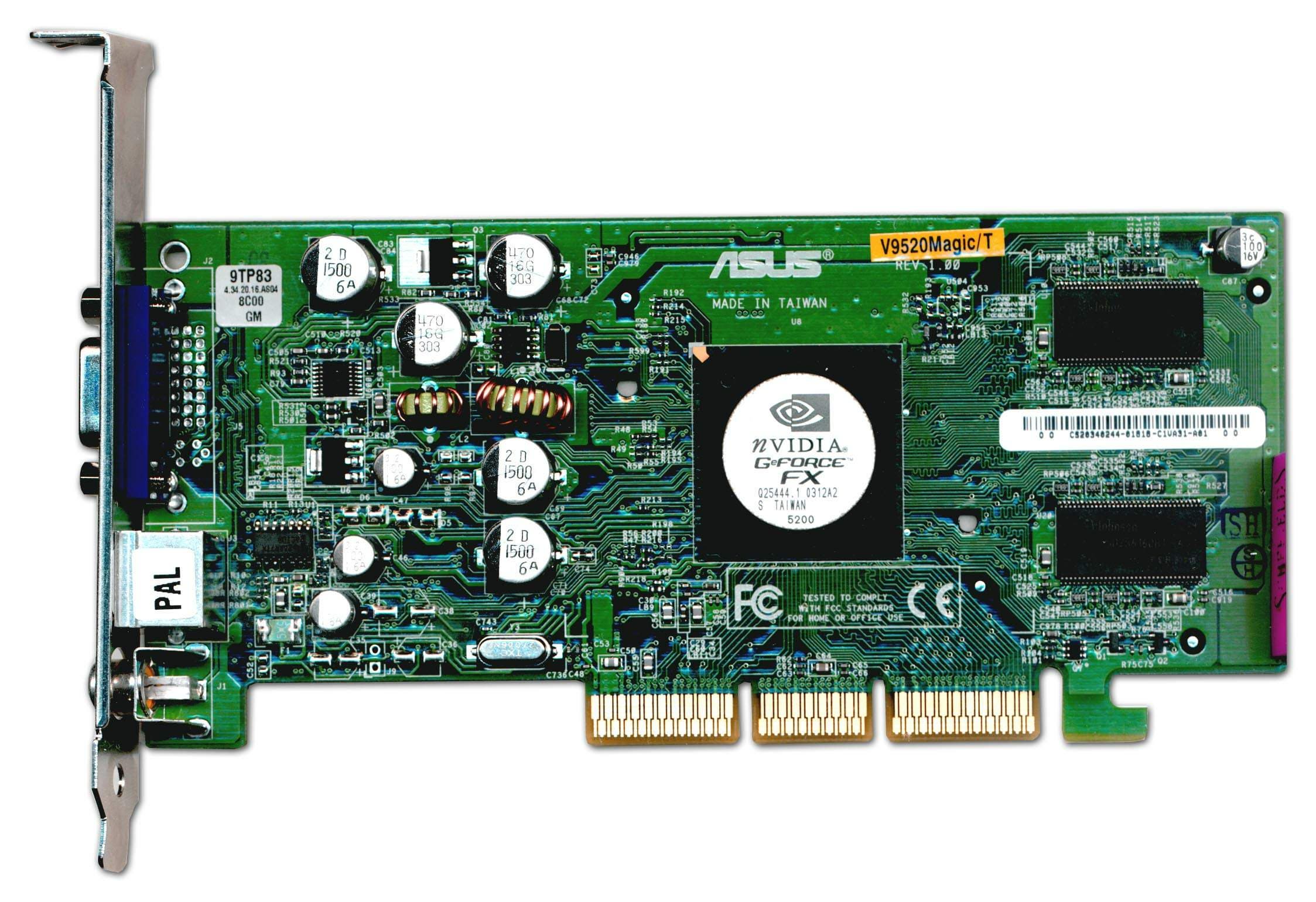

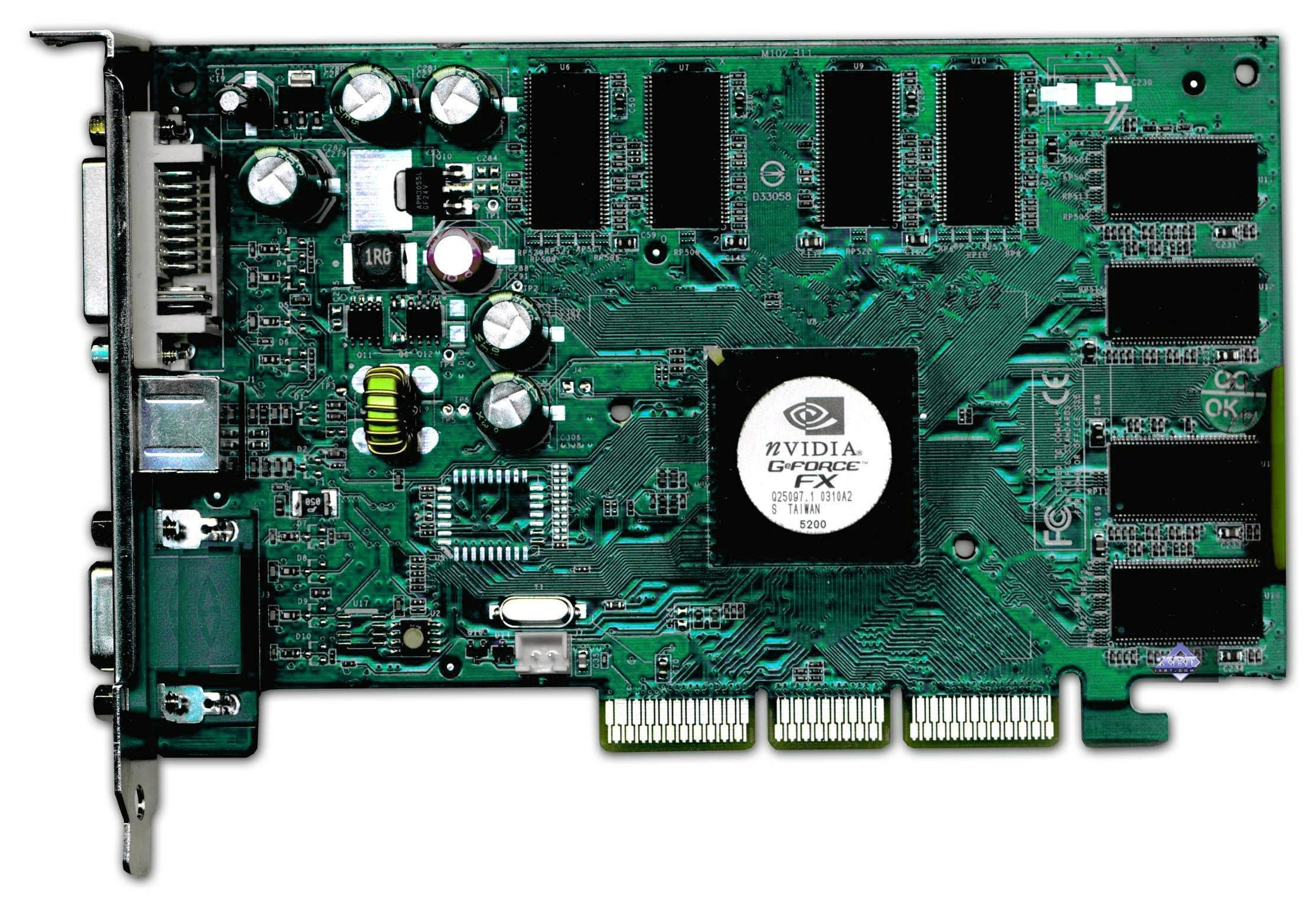

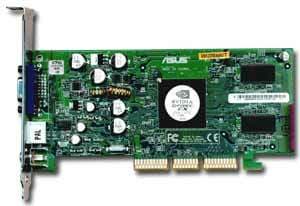

| ASUS V9520/Magic 128MB 64bit | Reference card NVIDIA GeForce FX 5200 |
 |  |
 | |

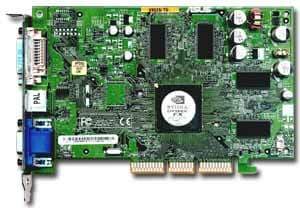

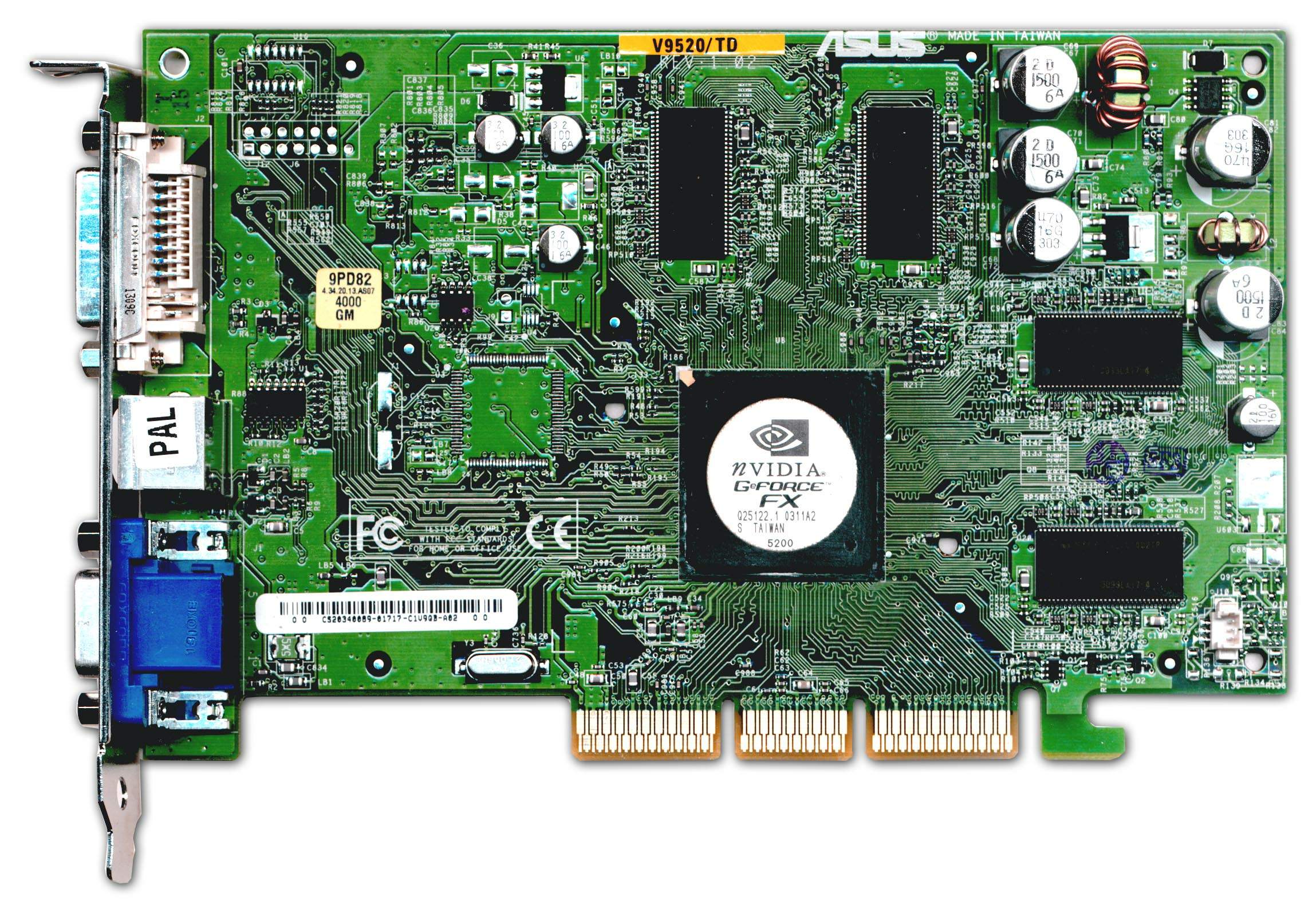

| ASUS V9520/TD 128MB | |
 | |
 | |

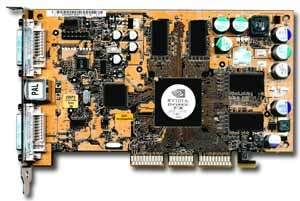

| ASUS V9520/VideoSuite 128MB | |
 | |
 | |

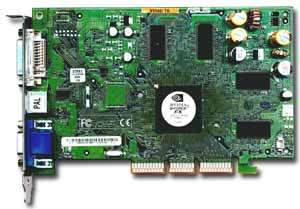

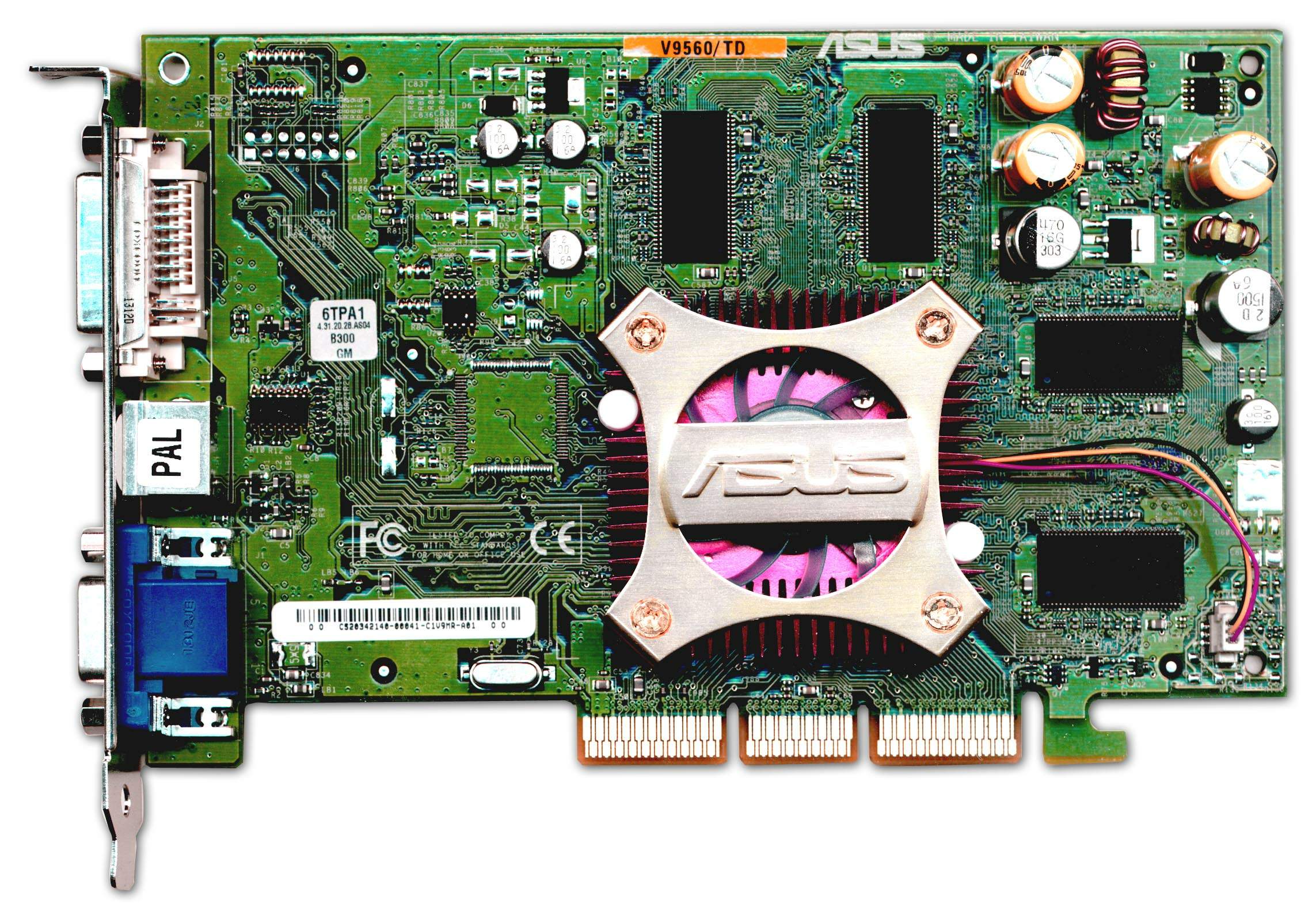

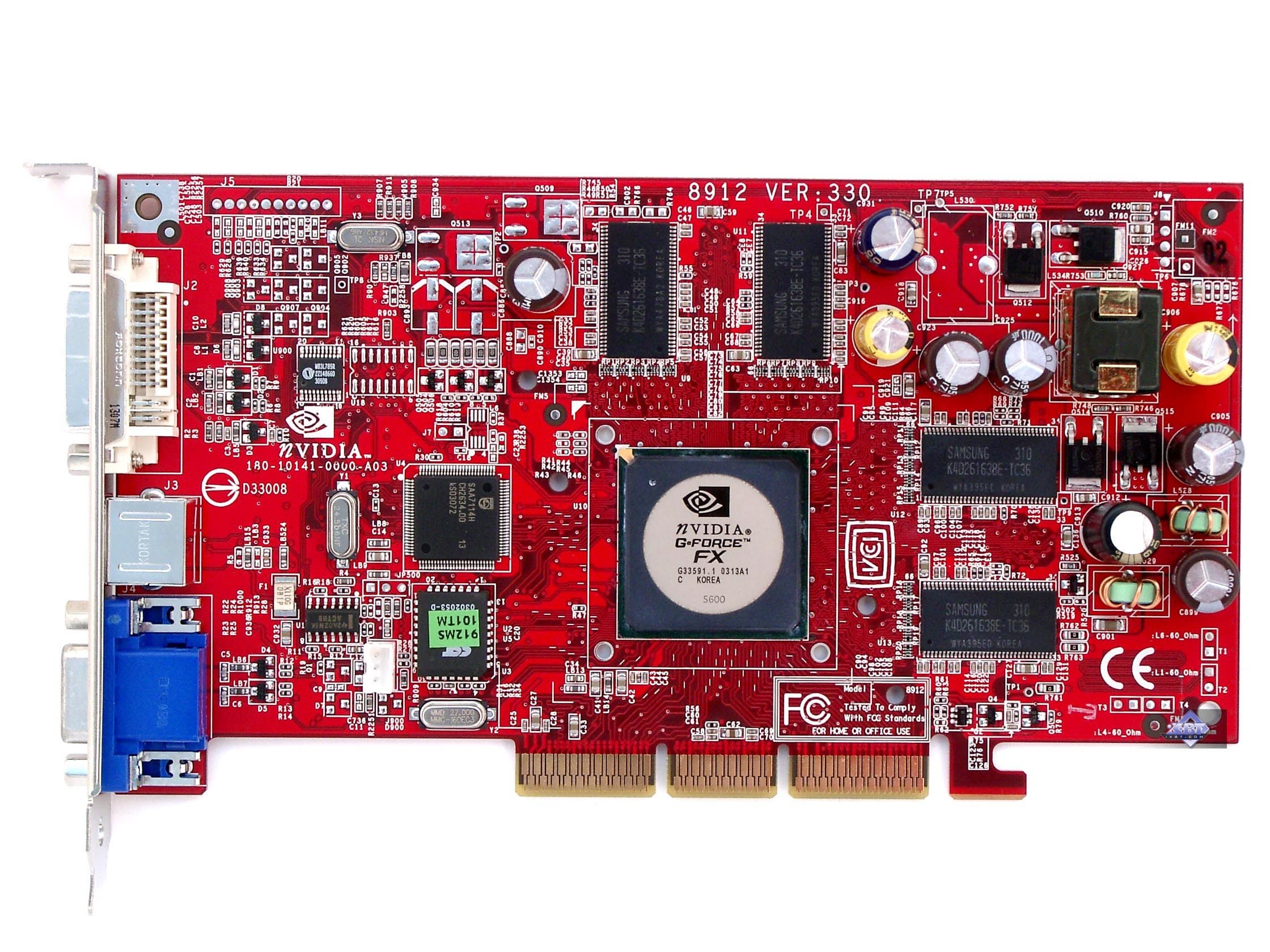

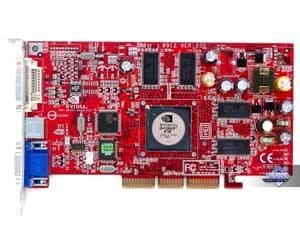

| ASUS V9560/TD 128MB | Reference card NVIDIA GeForce FX 5600 |
 |  |
 | |

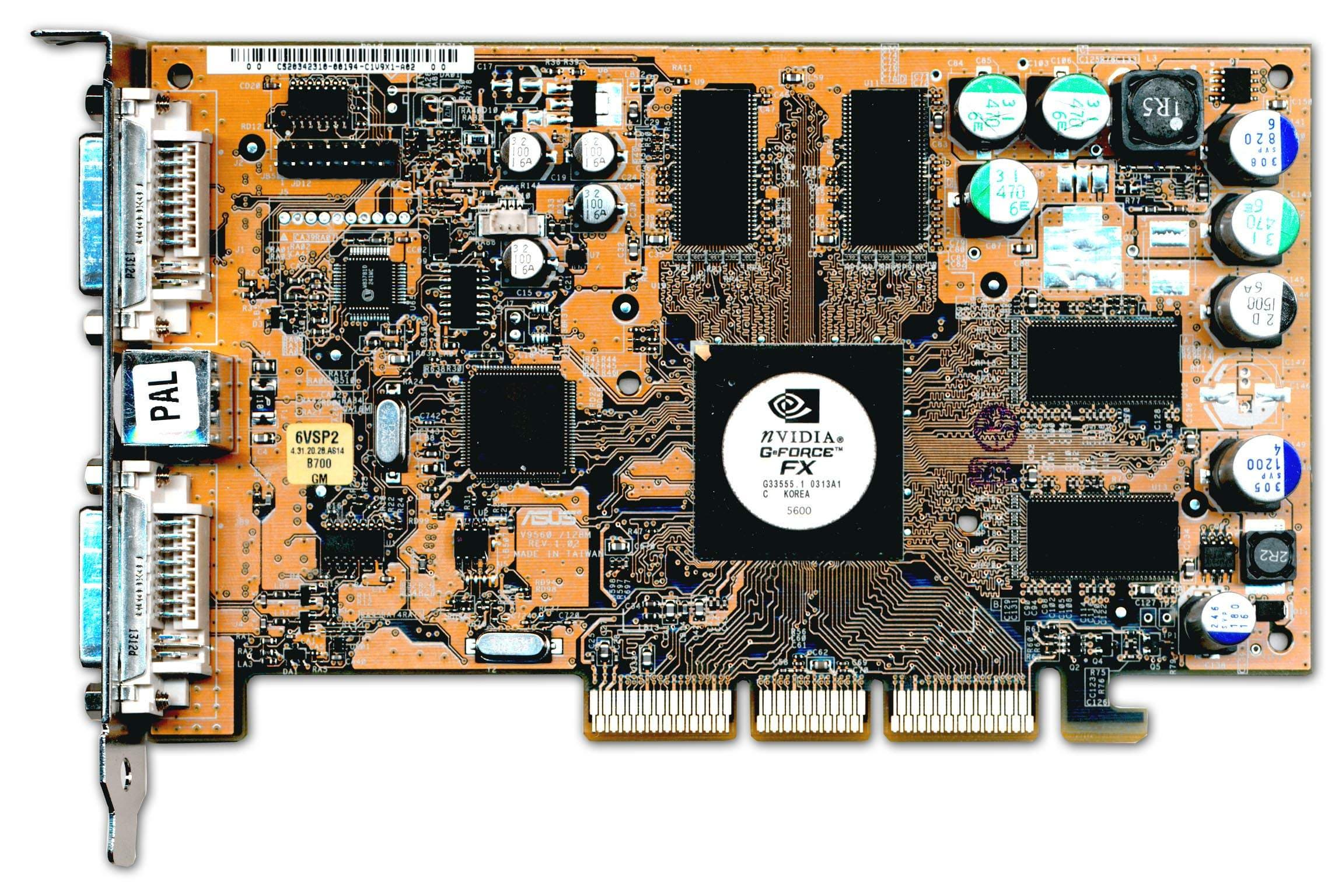

| ASUS V9560/VideoSuite 128MB | |
 | |
 | |
| Сравнение с эталонным дизайном, вид сзади | |
|---|---|

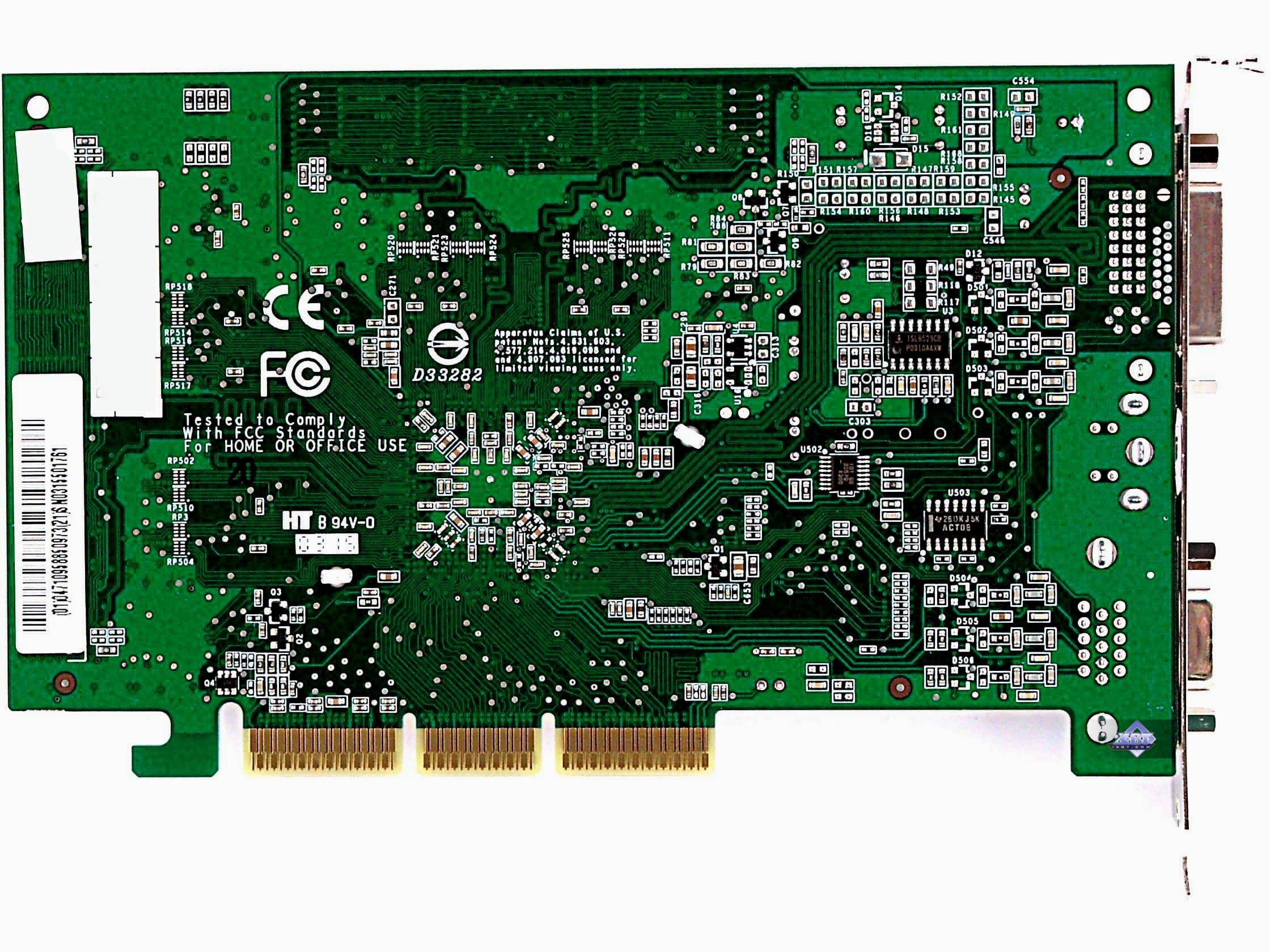

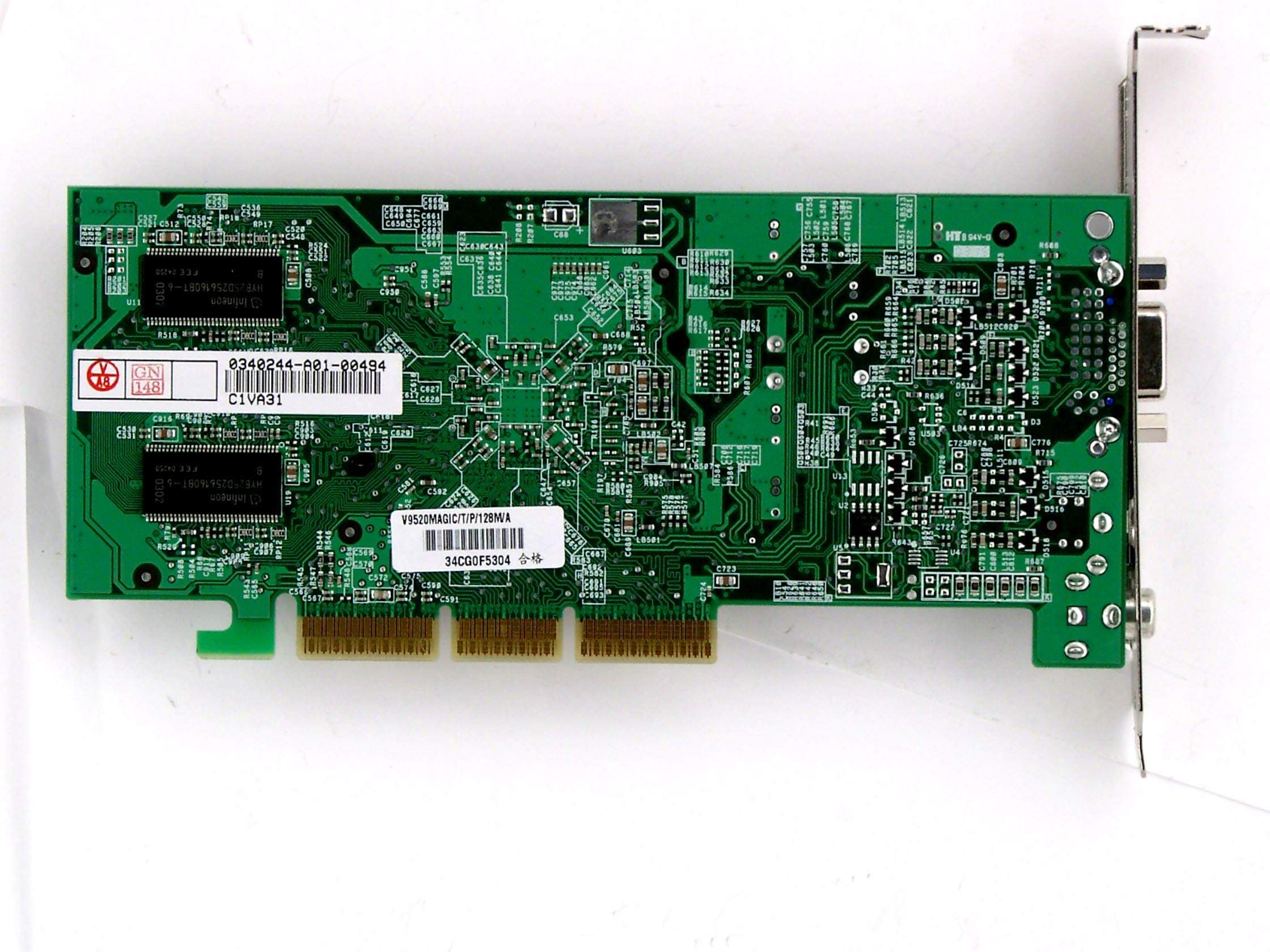

| ASUS V9520/Magic 128MB 64bit | Reference card NVIDIA GeForce FX 5200 |
 |  |

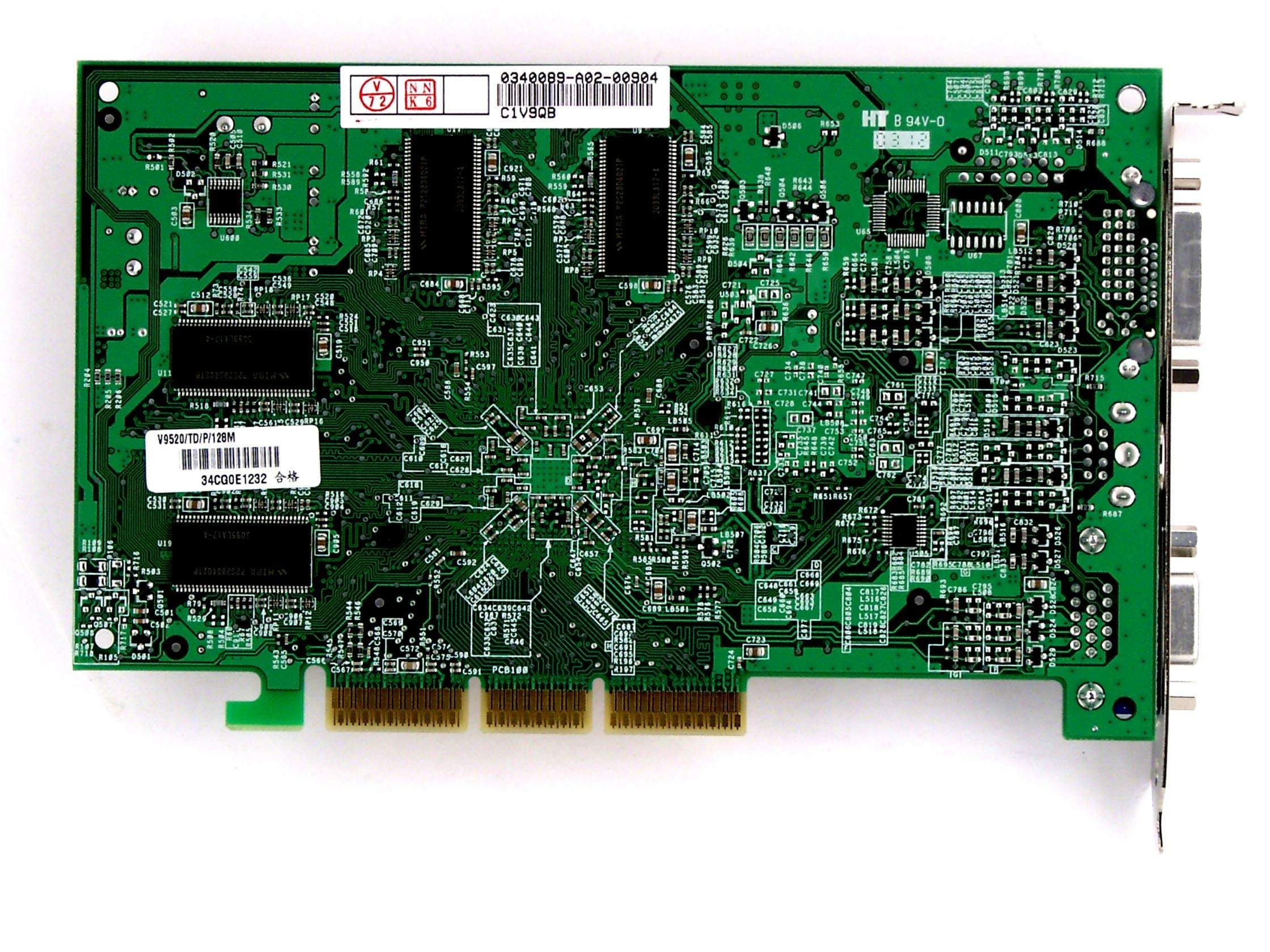

| ASUS V9520/TD 128MB | |
 | |

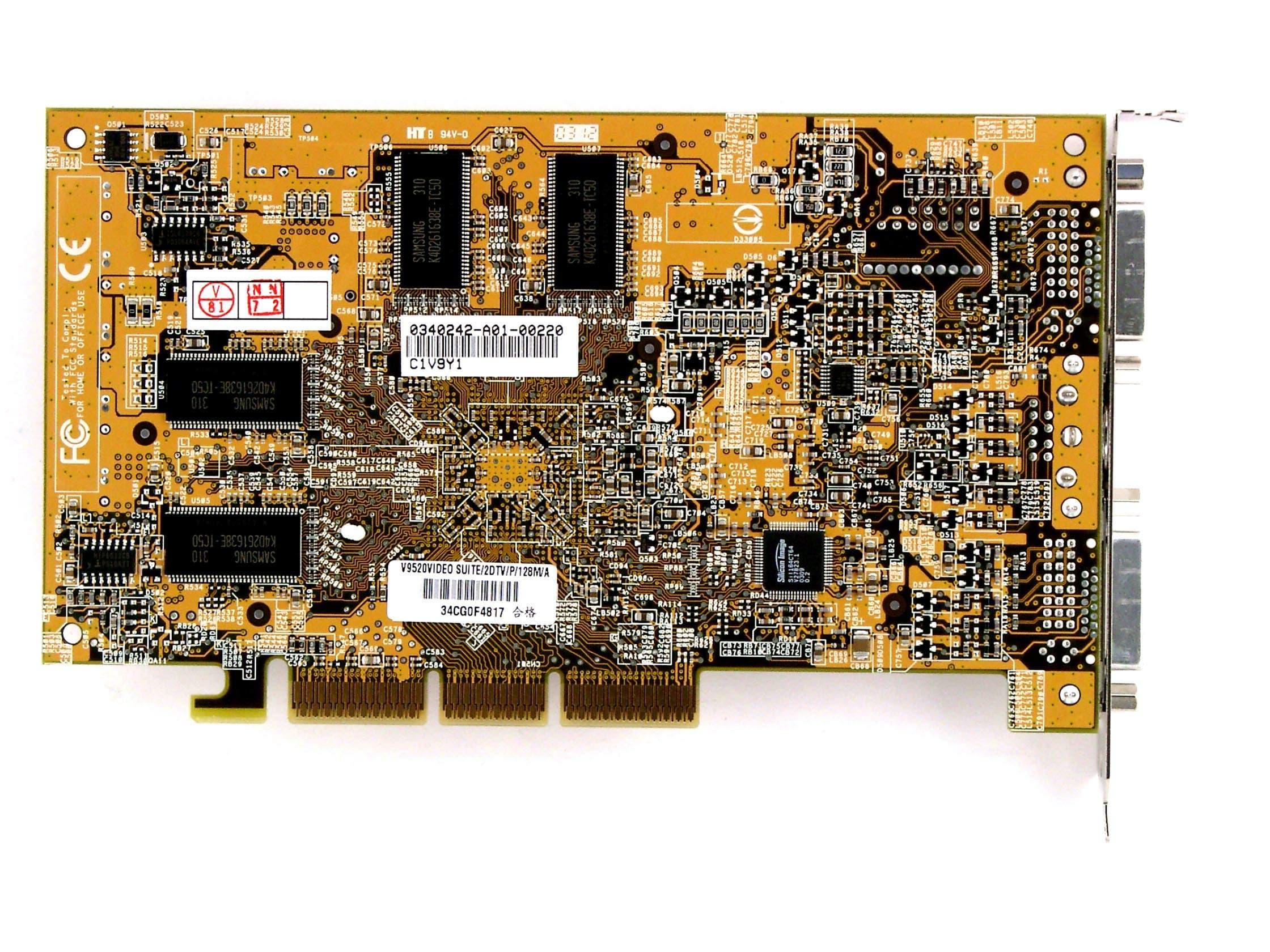

| ASUS V9520/VideoSuite 128MB | |
 | |

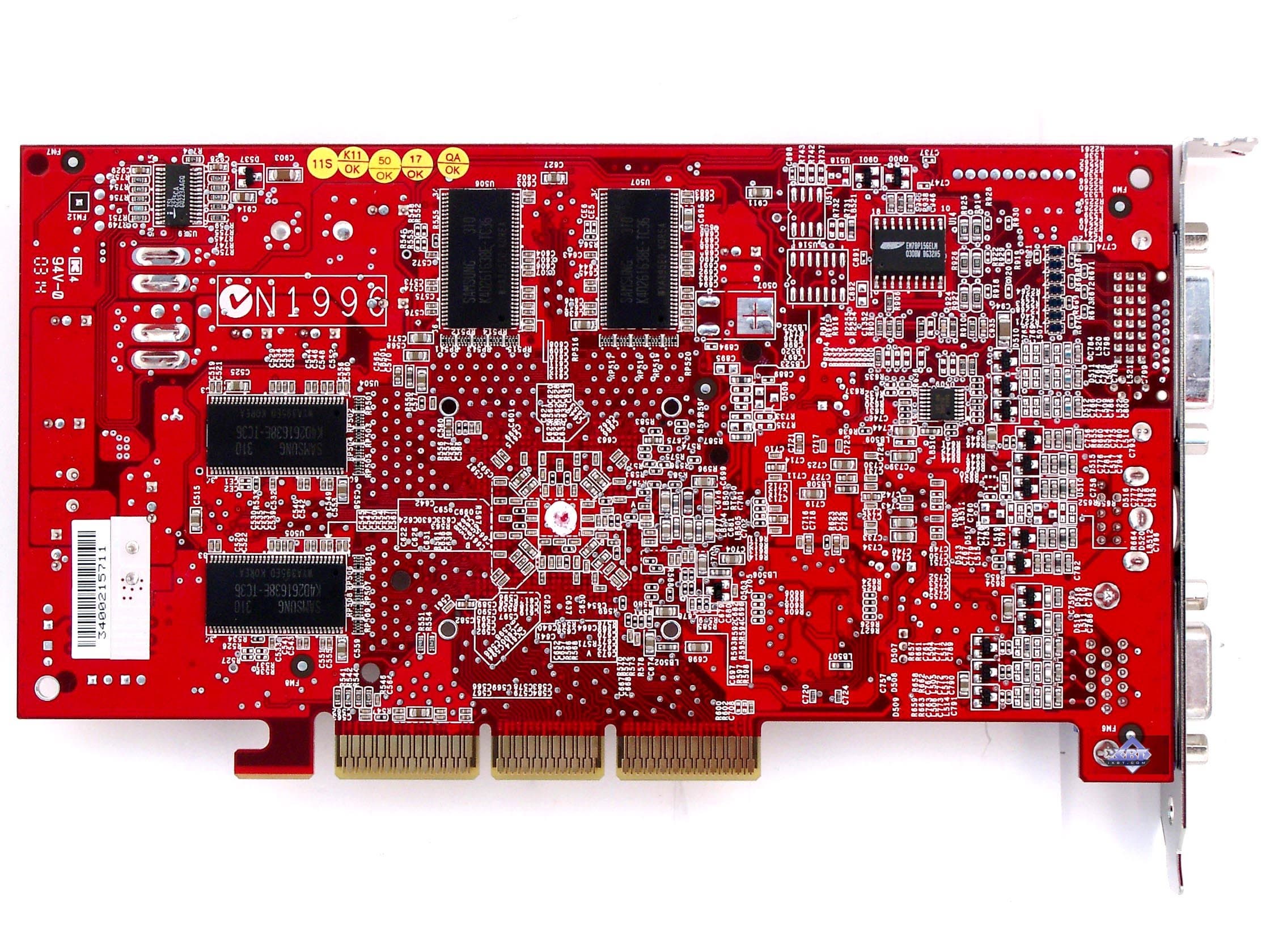

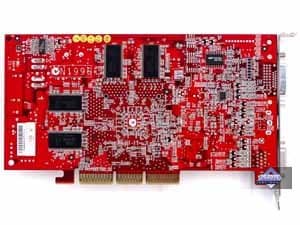

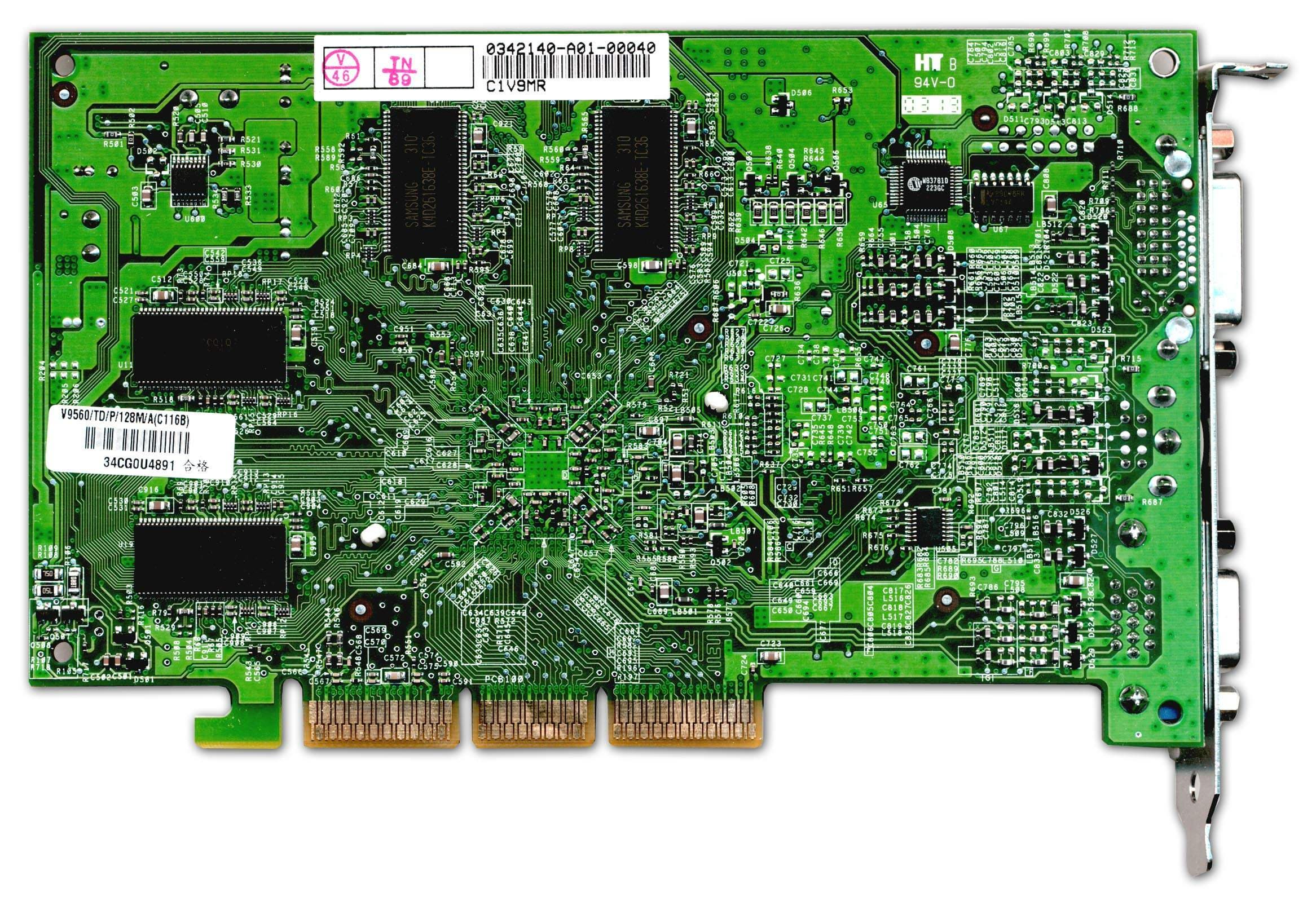

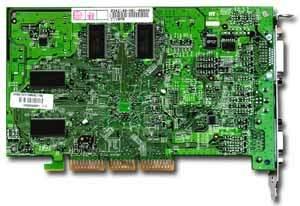

| ASUS V9560/TD 128MB | Reference card NVIDIA GeForce FX 5600 |
 |  |

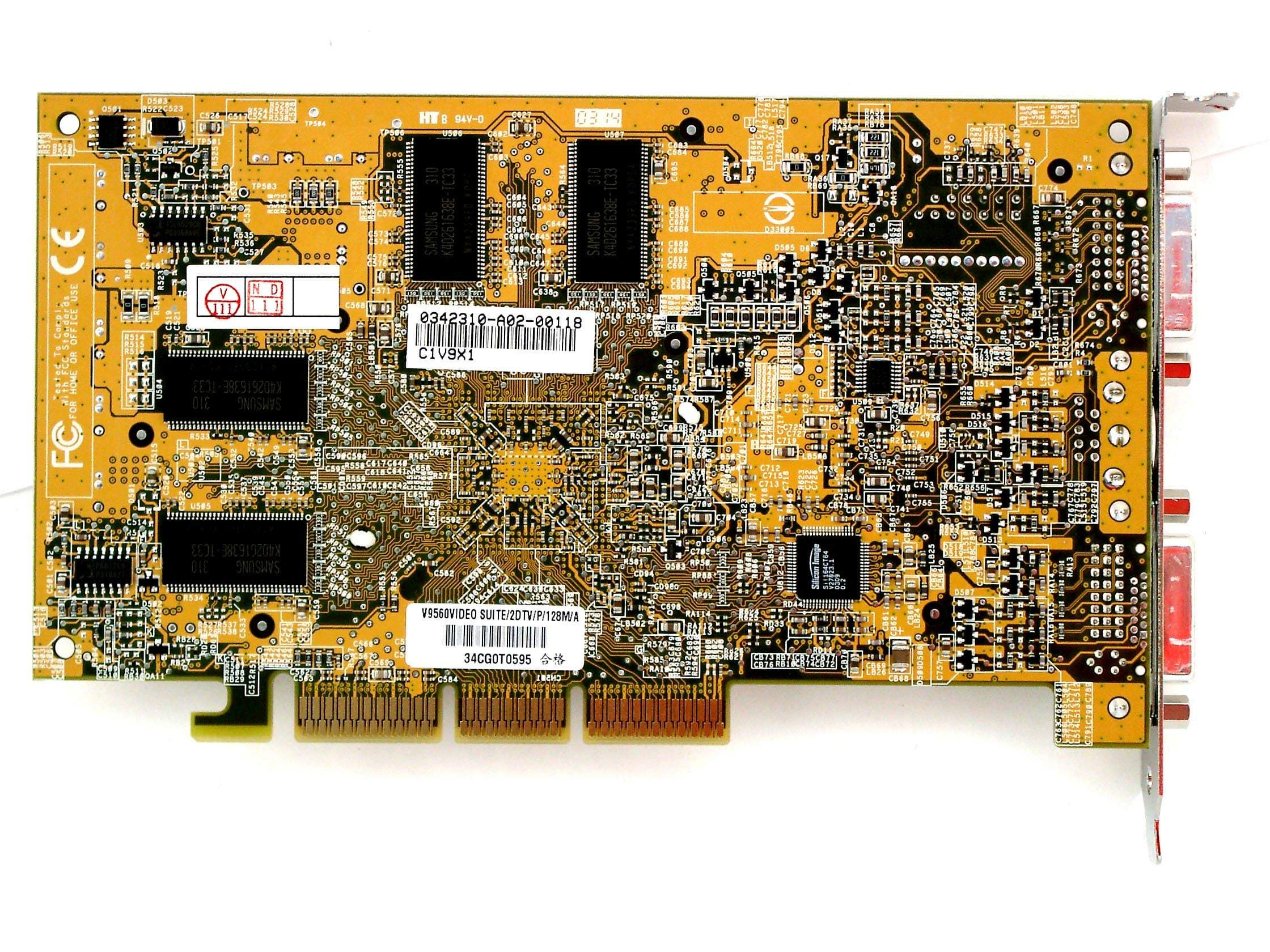

| ASUS V9560/VideoSuite 128MB | |
 | |
Прекрасно видно, что ASUS V9520/Magic 128MB 64bit представляет собой собственную разработку ASUS, дизайн очень прост, отсутствует вторая "голова", есть только TV-out (но в двух вариантах сразу S-Video и RCA, поэтому никакие переходники не нужны). Мы уже видели нечто подобное от ASUSTeK на примерах GeForce2 MX и 2 MX.
Также совершенно очевидно, что дизайнеры, разработав PCB для GeForce FX 5600, решили его же применить и для GeForce FX 5200, поэтому мы видим использование более дорогой 6-слойной карты для 5200. Однако это дает и преимущество в том, что GeForce FX 5200 может быть оборудована VIVO, чего невозможно сделать на эталонном дизайне такой карты. В то же время, и сам дизайн для GF FX 5600 отличается от эталонного (прежде всего наличием аппаратного мониторинга состояния по фирменной методике SmartDoctor). Карты с VIVO (из серии VideoSuite) отличаются цветом PCB, а также наличие микросхемы, обслуживающей VIVO (Philips 7114).
Рассмотрим системы охлаждения.
| ASUS V9520/Magic 128MB 64bit | |
|---|---|

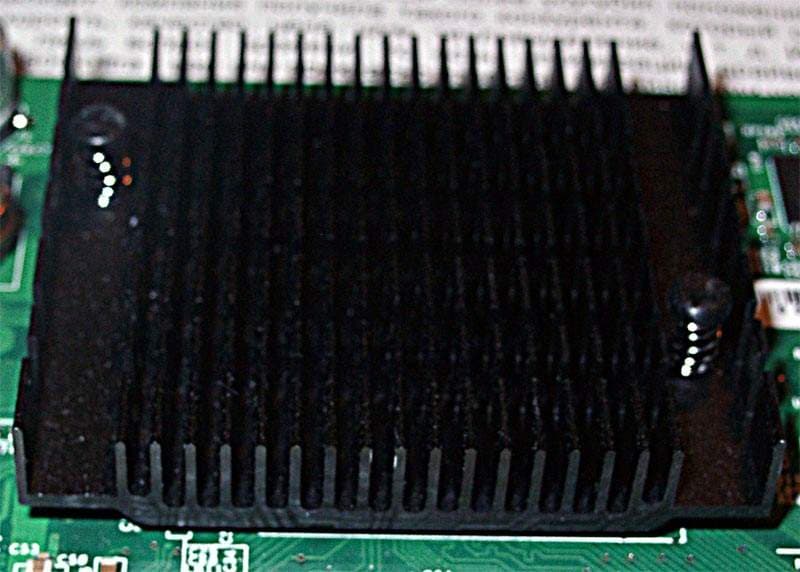

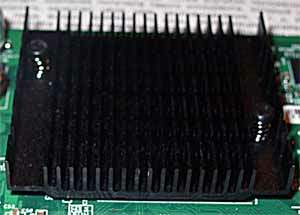

| Процессор охлаждается простым алюминиевым радиатором. |  |
| ASUS V9520/TD 128MB | |

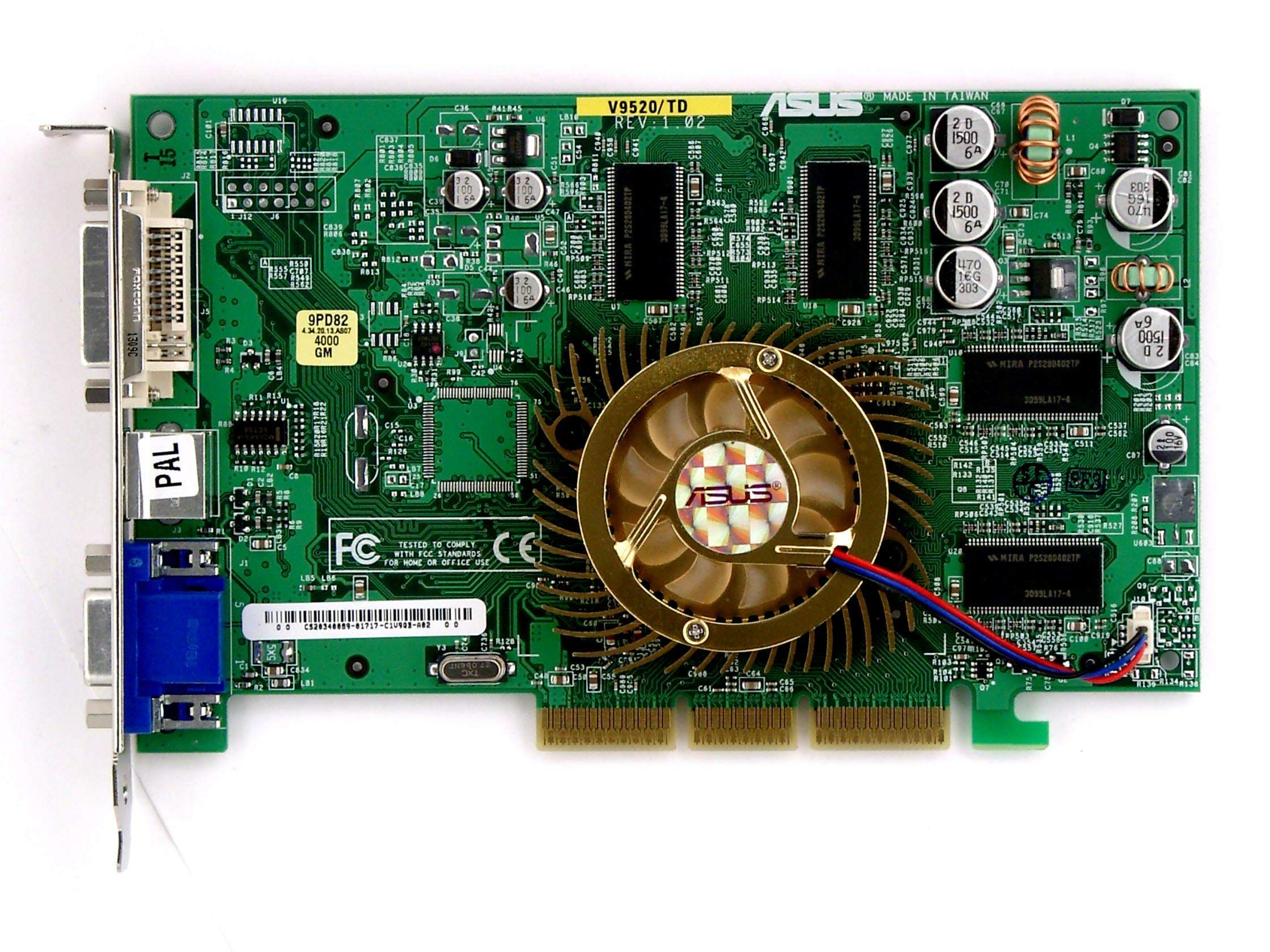

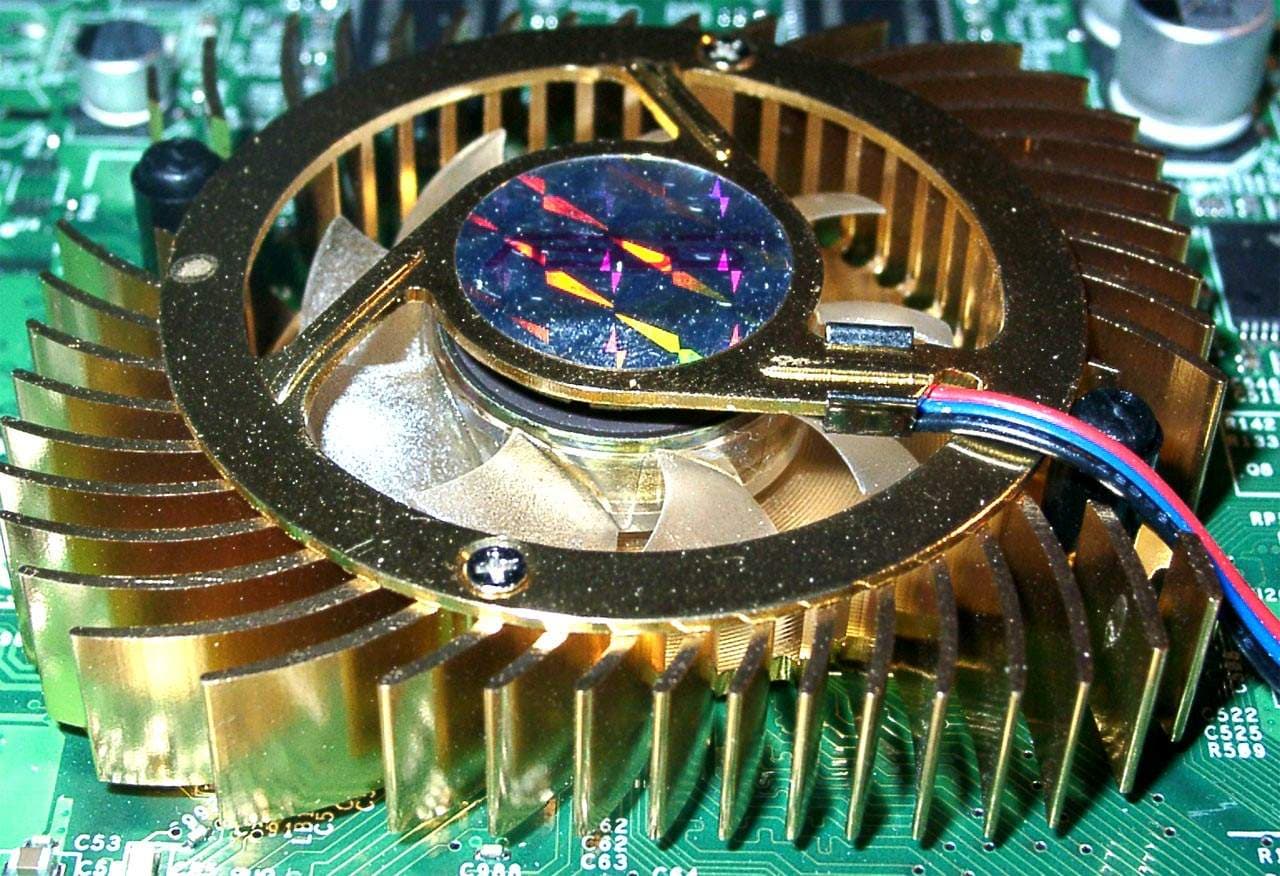

| Красивый золотистый кулер. |  |

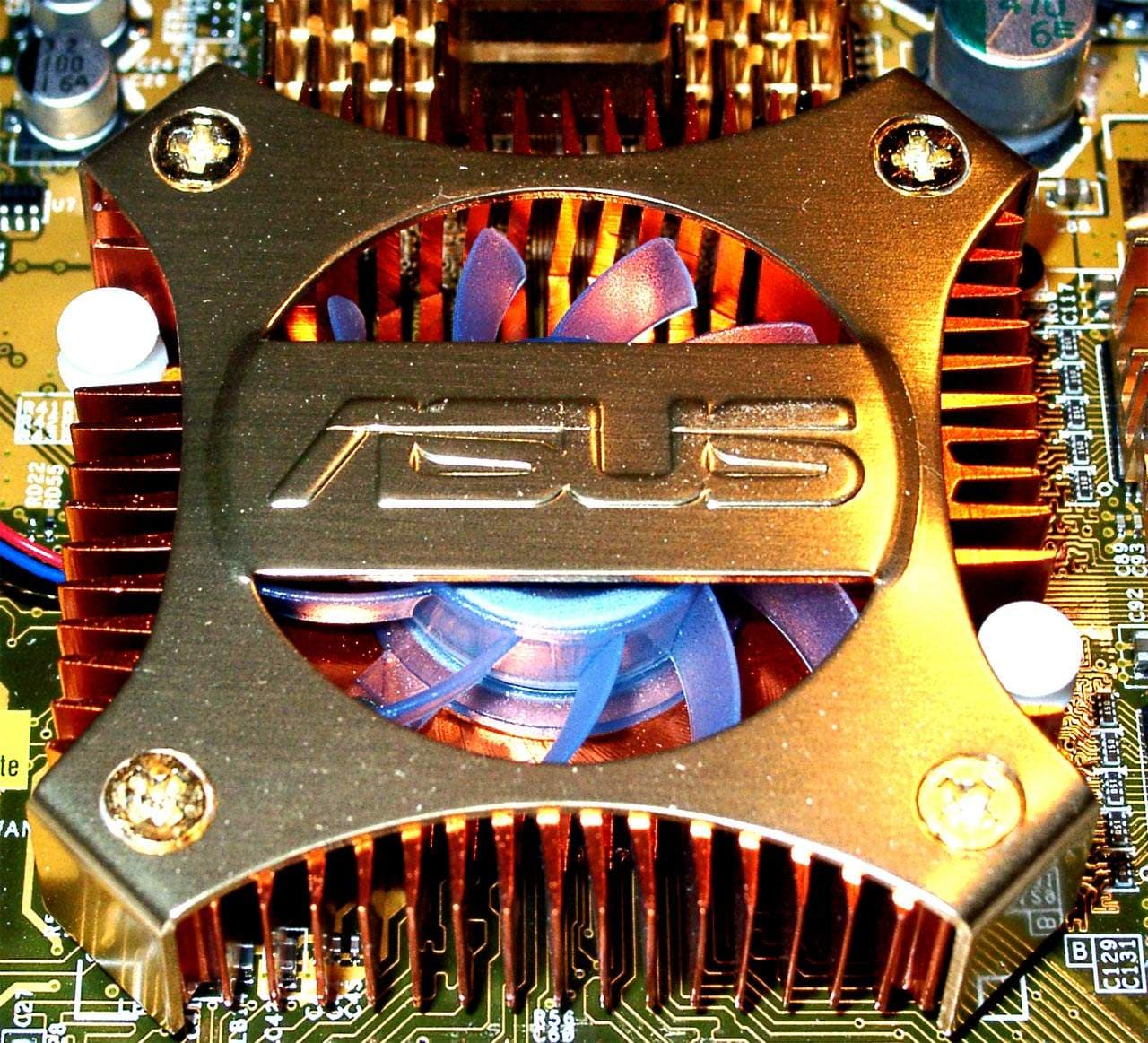

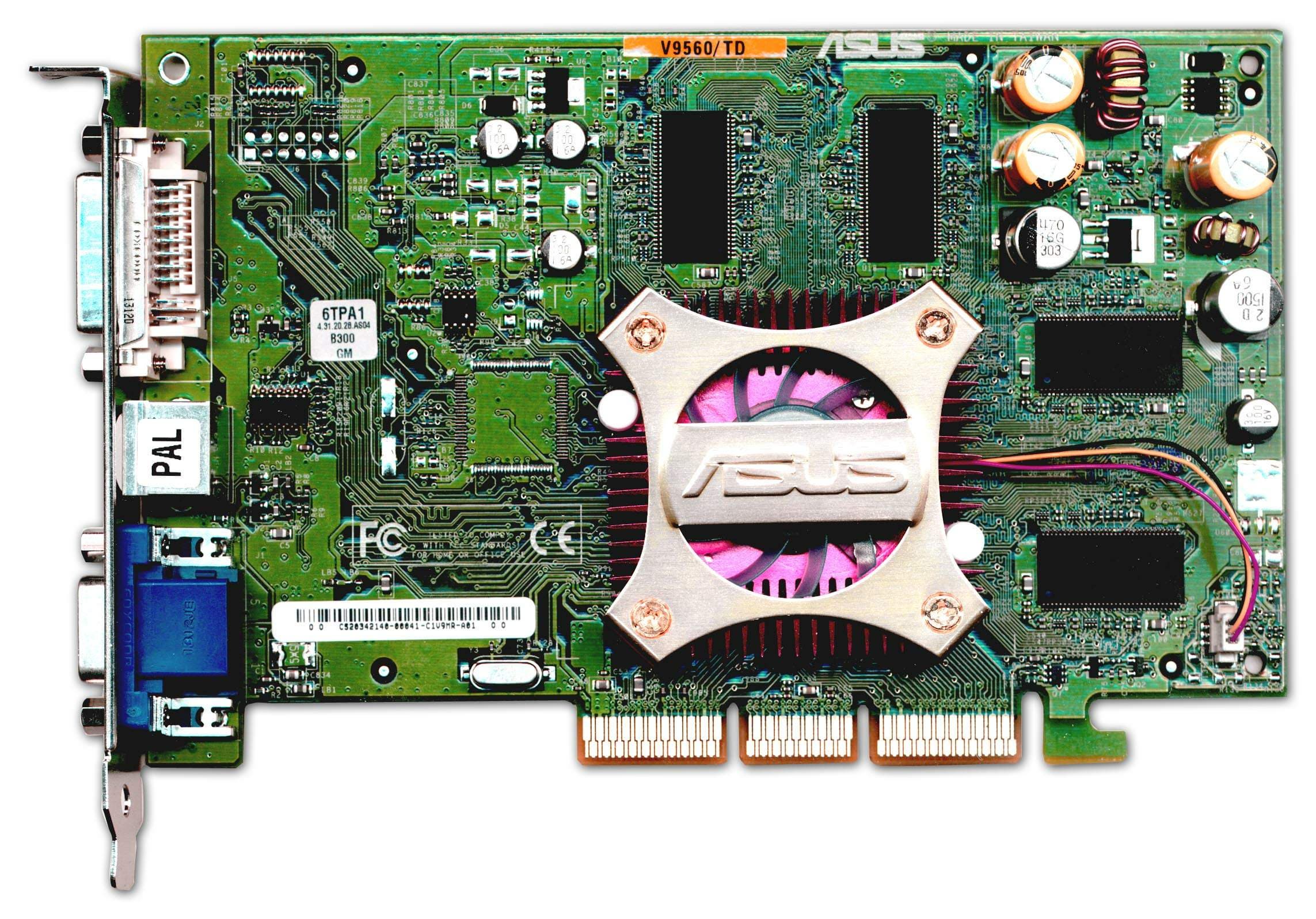

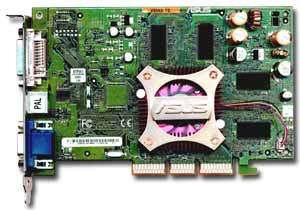

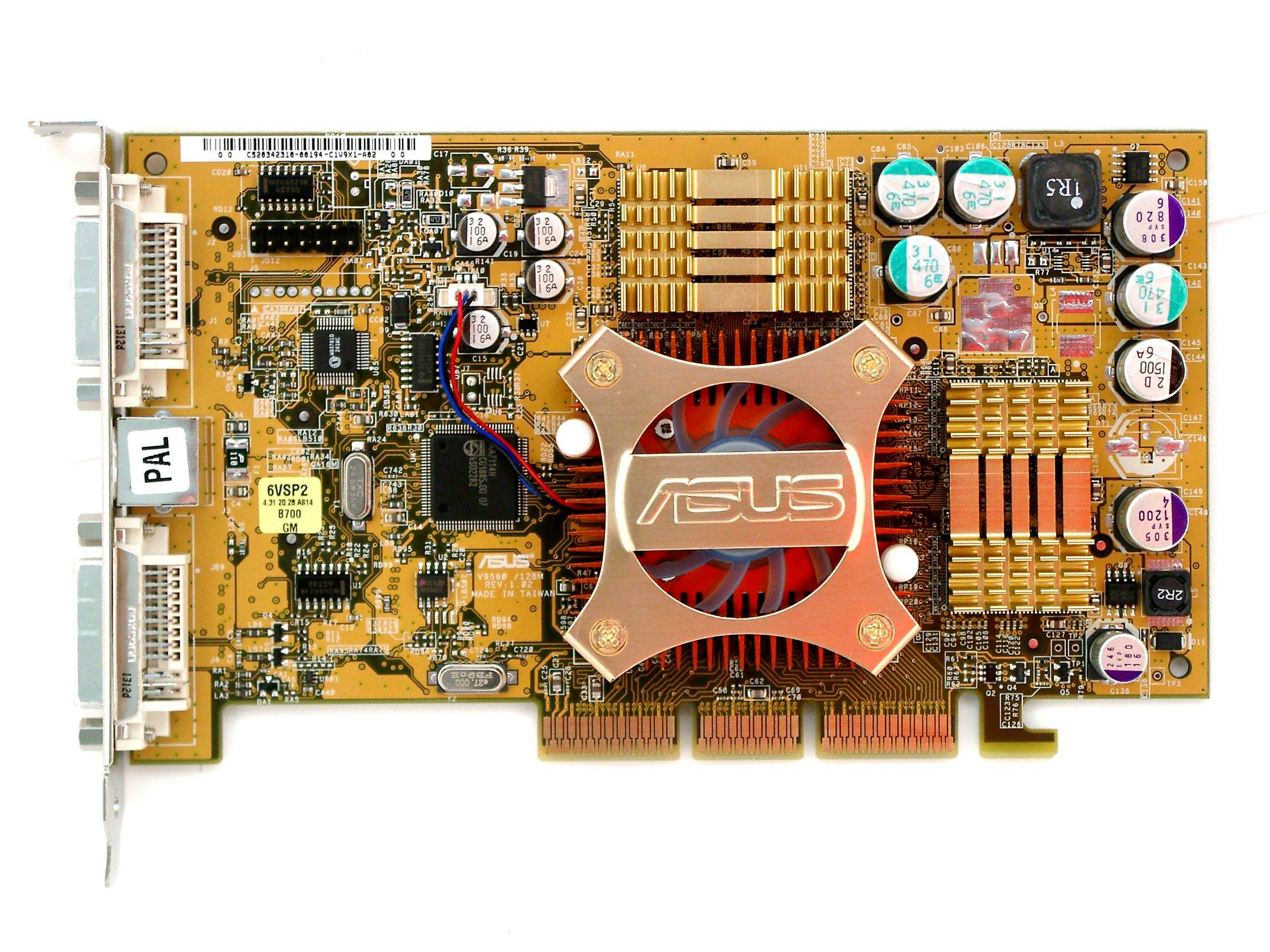

| ASUS V9520/VideoSuite 128MB, ASUS V9560/TD 128MB, ASUS V9560/VideoSuite 128MB | |
| Очень симпатично выглядящий кулер, вместе с тем весьма эффективный, имеющий медный радиатор. |  |

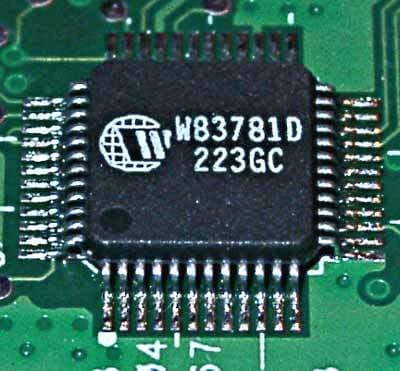

Как уже ясно из вышесказанного, некоторые карты обладают поддержкой аппаратного мониторинга состояния карты, то бишь SmartDoctor. Температурный контроль возложен на микросхему от Winbond:

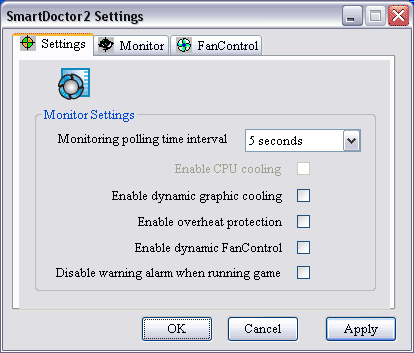

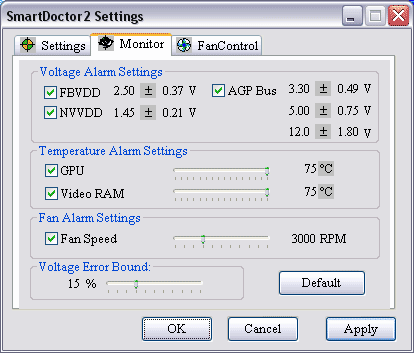

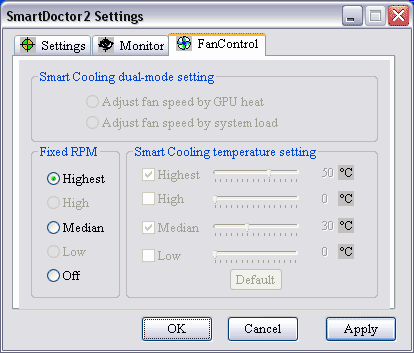

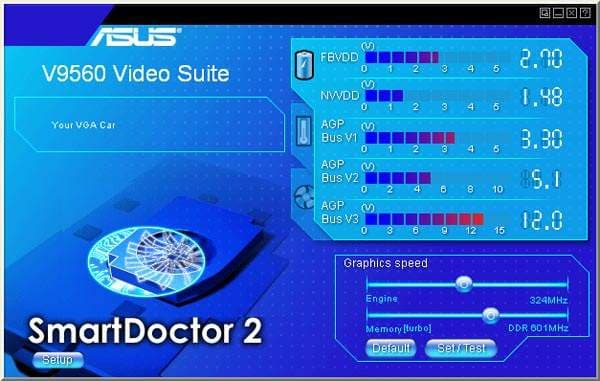

Остальное реализовано при помощи особой конструкции кулера с тахометром, а также разводкой самой PCB. Разумеется, контроль за всем этим возложен на одноименную программу:
Новая редакция 2.0 позволяет очень гибко настроить мониторинг, в том числе и позволить отключить вмешательство программы в регулировку частот. В то же время, как мы видим, имеется и встроенный оверклокер.

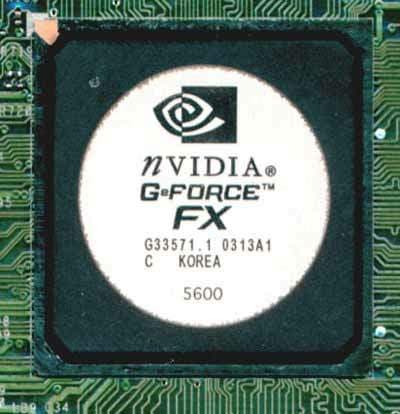

Под кулерами можно найти сами процессоры. Если же с 5200 все ясно, и там ничего нового мы не найдем, то посмотреть на 5600 было весьма интересно.
Ведь этот GPU выполнен уже по 0.13 мкм техпроцессу. Обратим внимание на то, что он сделан в Корее. Как известно, у TSMC нет фабрик (ни по выращиванию кристаллов, ни по упаковке чипов) в Корее. А у IBM есть. Поэтому очень даже вероятно, что GeForce FX 5600 производятся уже на мощностях IBM.
Рассмотрим комплекты поставок:
| ASUS V9520/Magic 128MB 64bit | |
|---|---|

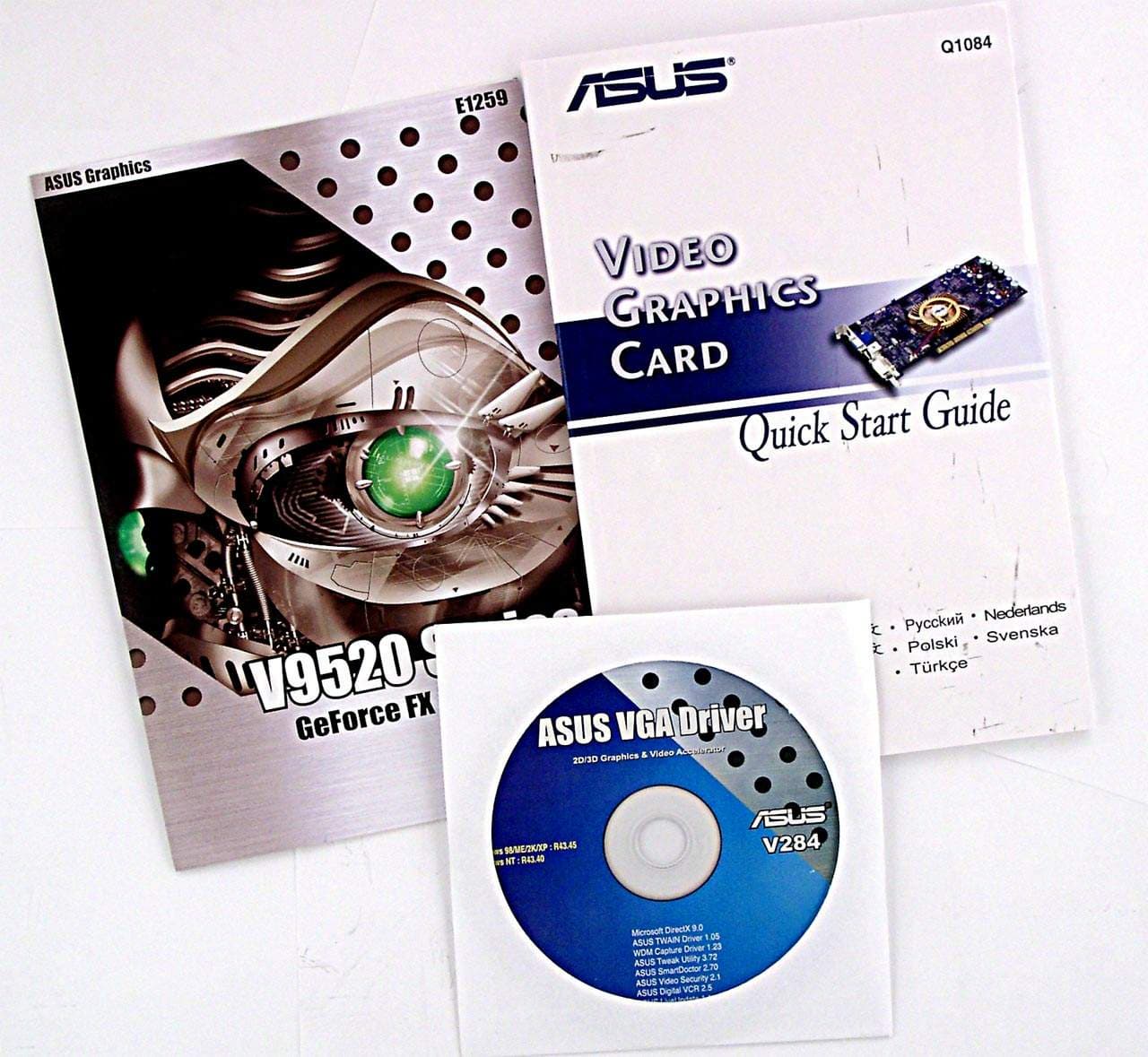

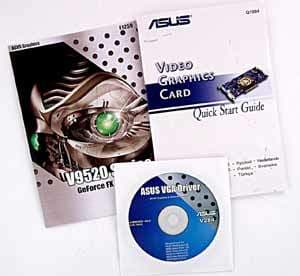

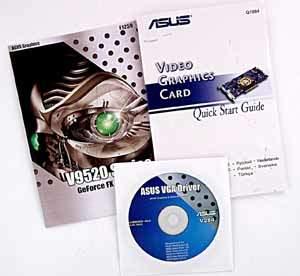

| В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами и.. все. |  |
 | |
| ASUS V9520/TD 128MB | |

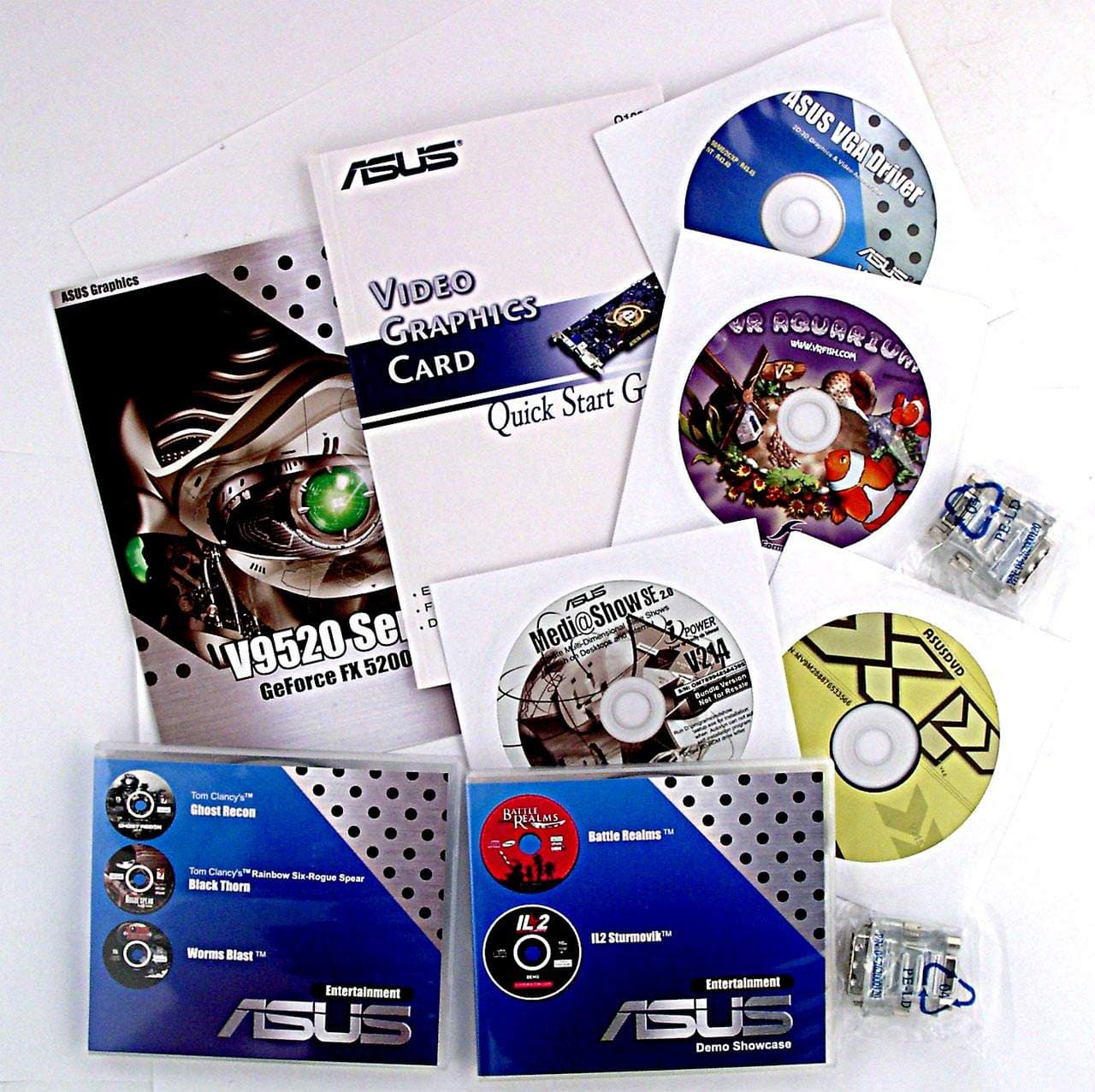

| ПО, входящее в поставку, можно посмотреть на фото с коробки, а также в комплект входят переходники DVI-to-d-Sub |  |
 | |
| ASUS V9520/VideoSuite 128MB | |

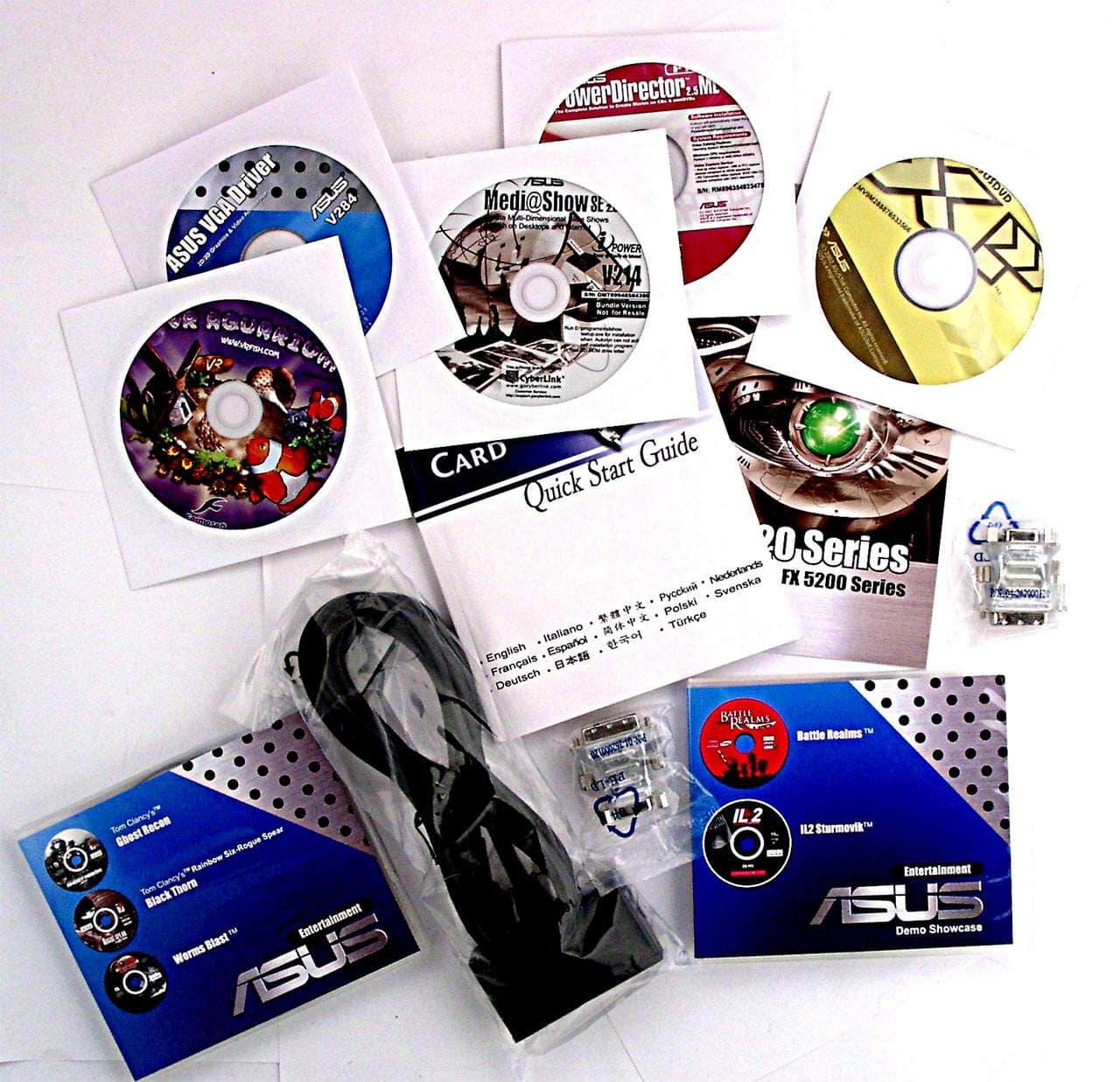

| Предыдущая поставка дополнена ПО для Video-In, а также переходником-разветвителем для VIVO. |  |
 | |
| ASUS V9560/TD 128MB | |

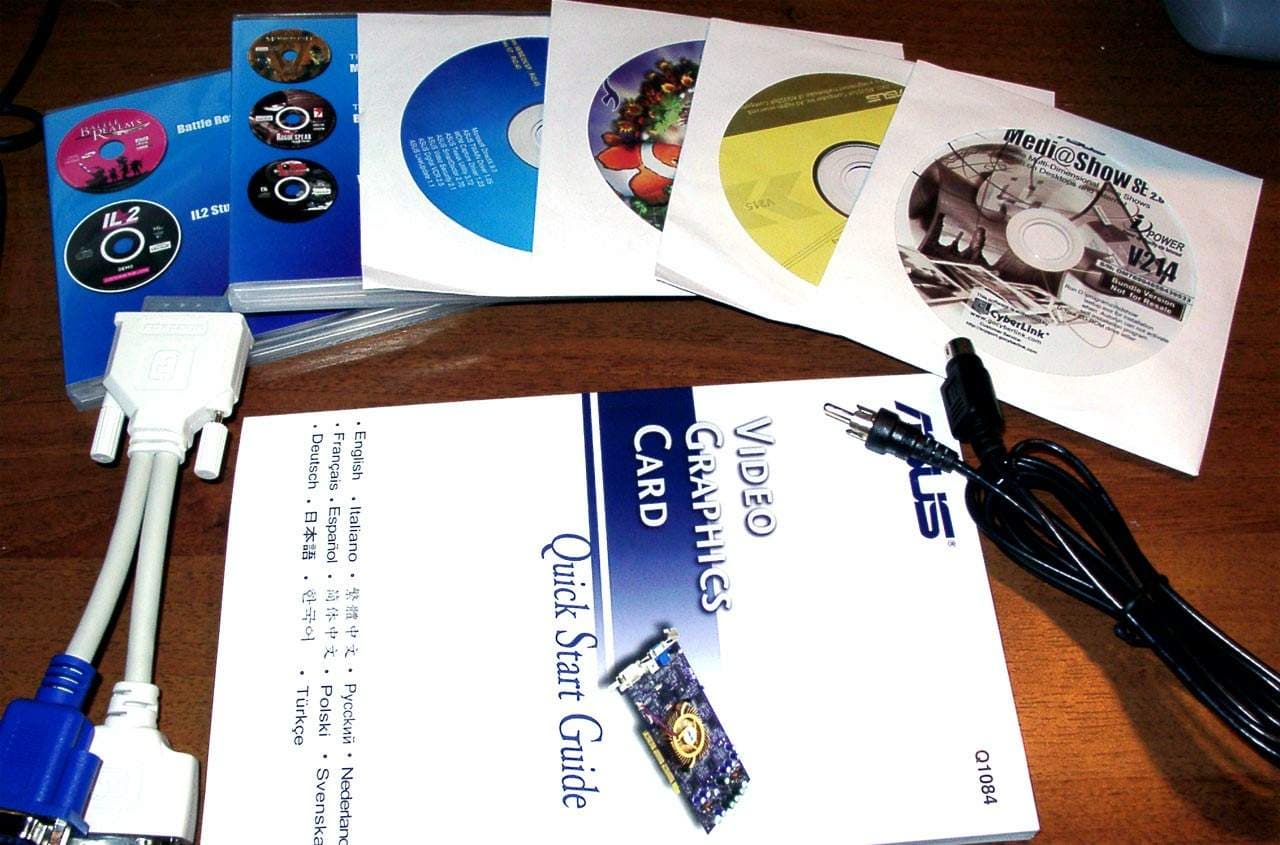

| Уже привычный набор ПО, переходник DVI-to-d-Sub необычной конструкции, удлинитель S-Video. |  |
 | |

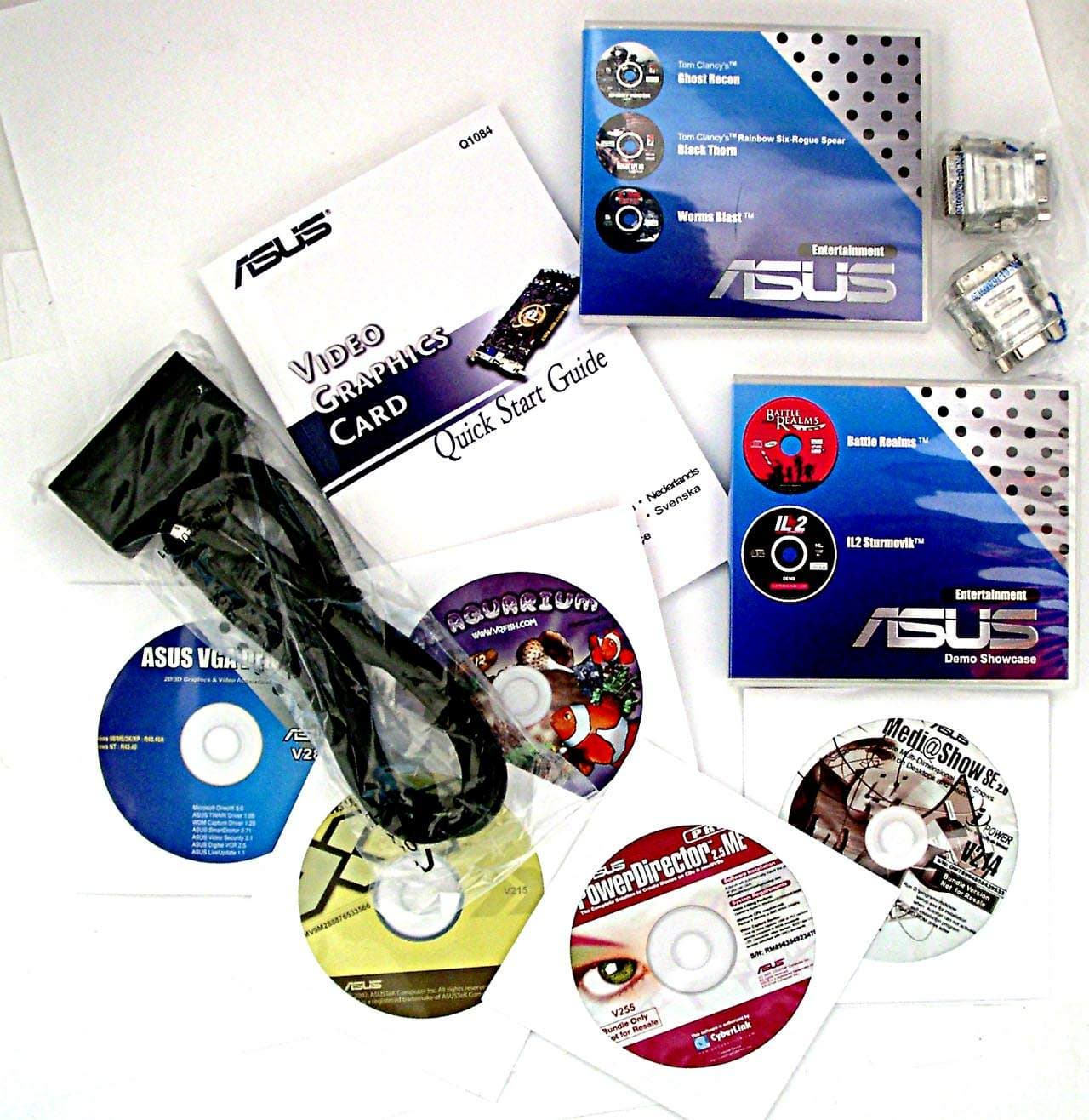

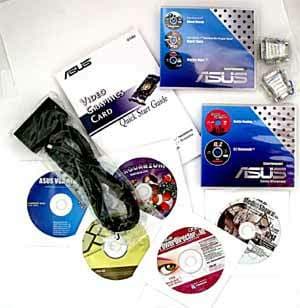

| ASUS V9560/VideoSuite 128MB | |
| Полностью аналогичный комплект поставки, как и у ASUS V9520/VideoSuite 128MB |  |
Все видеокарты поставляются в retail-упаковках.

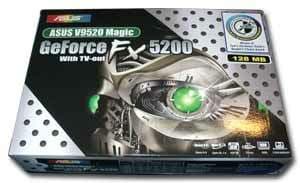

| ASUS V9520/Magic 128MB 64bit | |
|---|---|
| Это самая маленькая коробка из всех представленных. |  |
| ASUS V9520/TD 128MB | |
| Все коробки выполнены в едином стиле. |  |
| ASUS V9520/VideoSuite 128MB | |
| Однако, в отличие от того же Gainward, например, все же для каждой карты производится своя коробка, а не просто наклейками боксы различаются. |  |

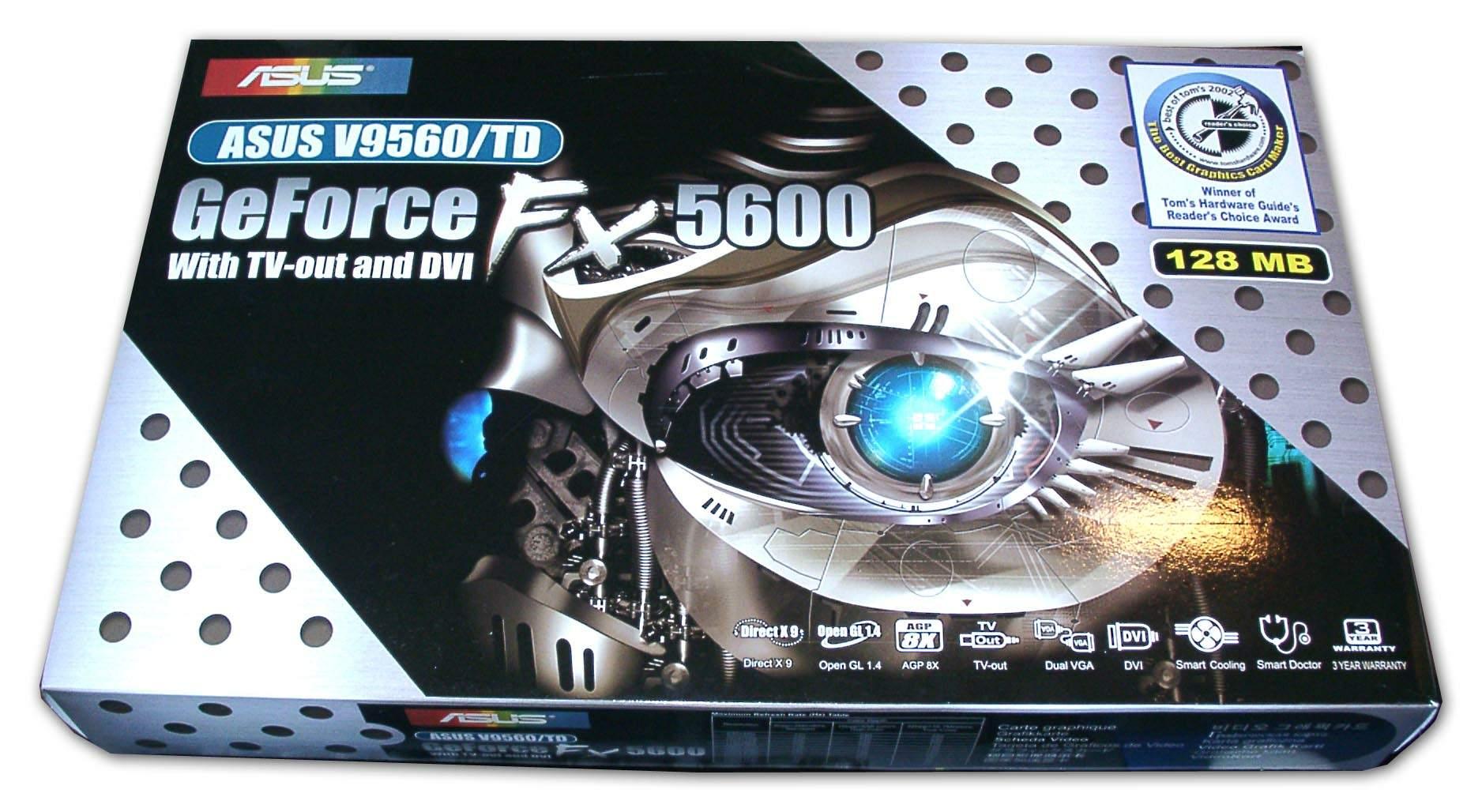

| ASUS V9560/TD 128MB | |
| Внутри оболочки из тонкого глянцевого картона расположена белая коробка из толстого картона. |  |

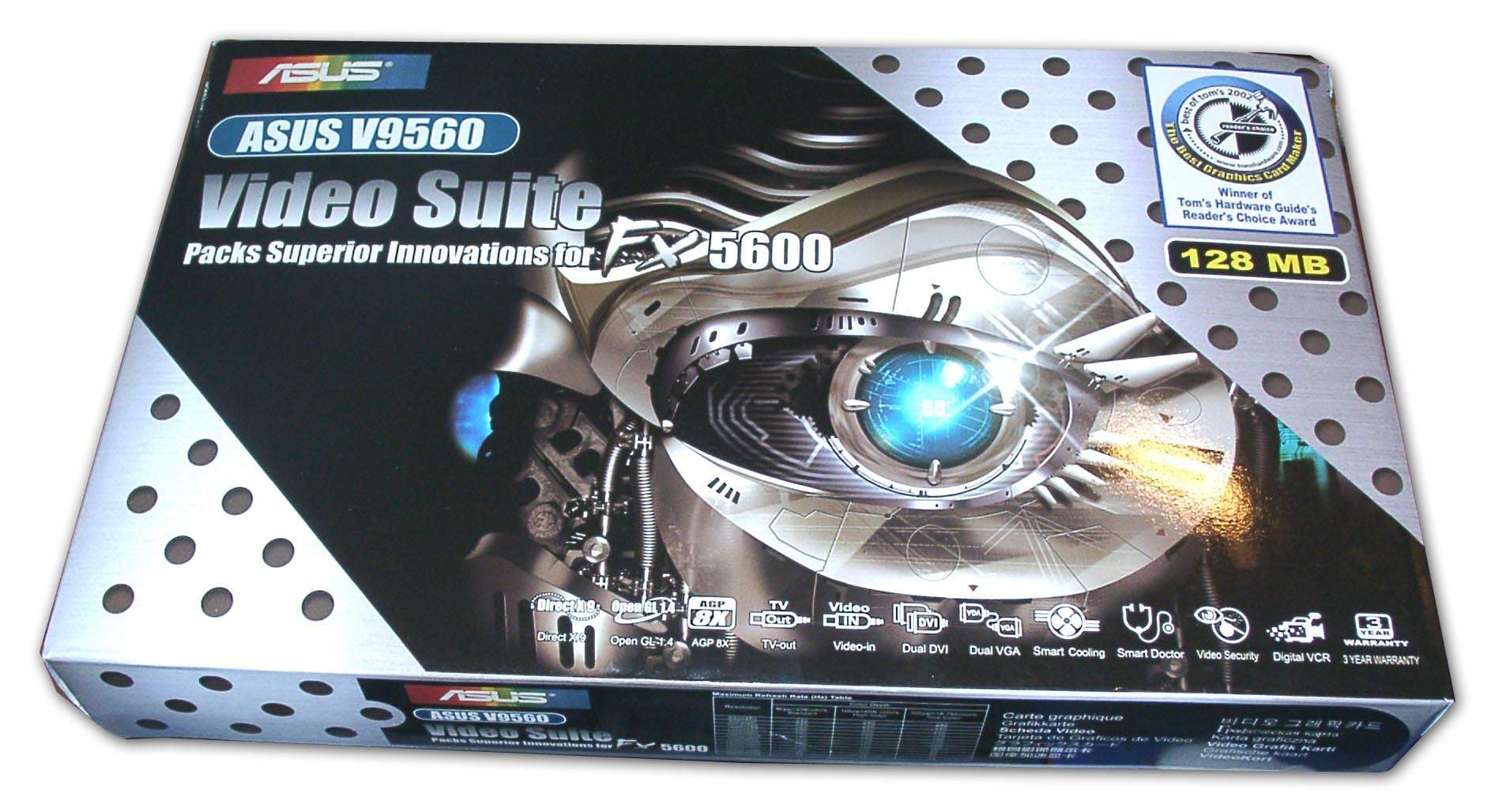

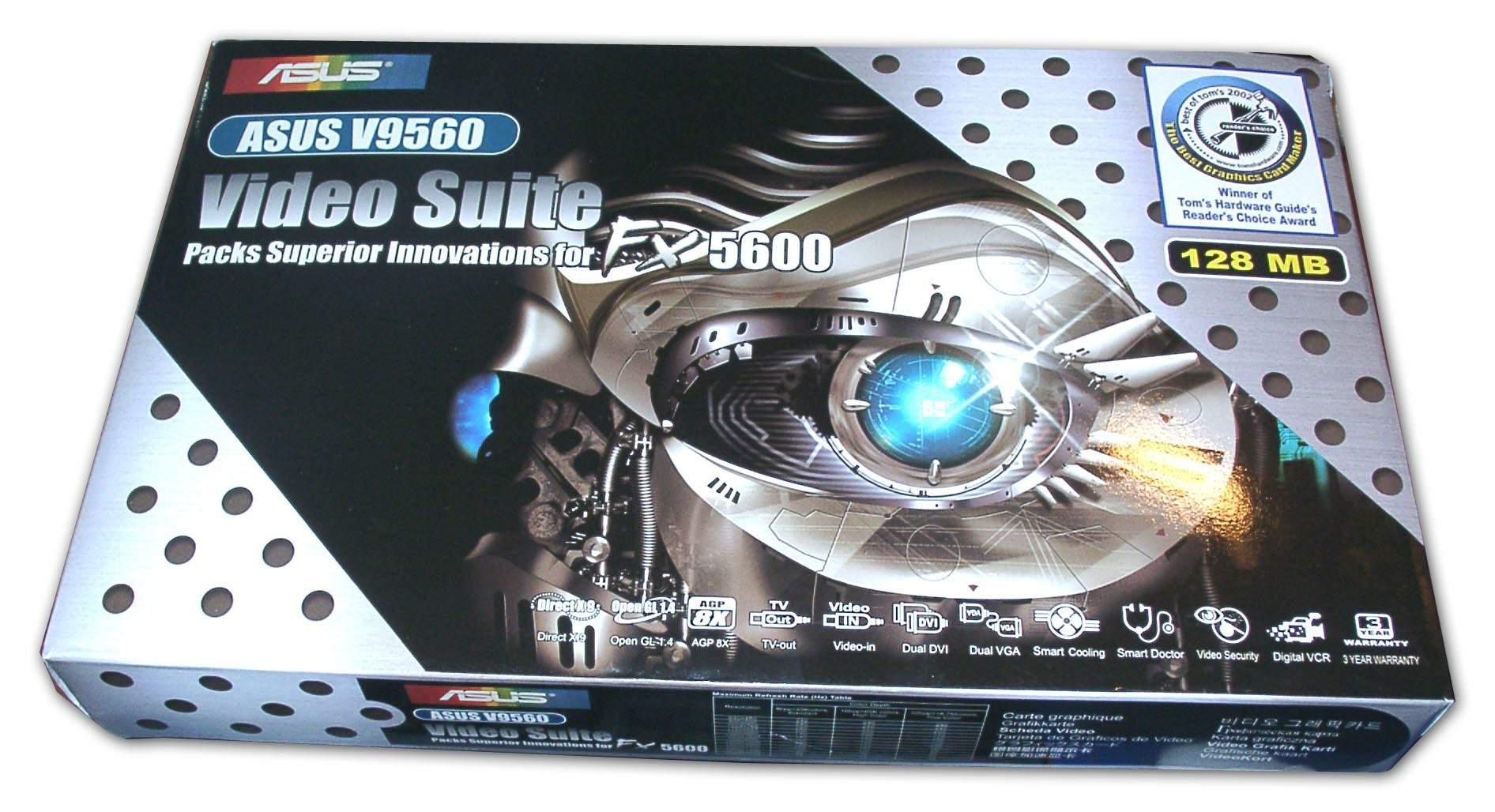

| ASUS V9560/VideoSuite 128MB | |
| Поэтому все содержимое бокса надежно защищено от деформаций во время перевозок. |  |
На этом рассмотрение особенностей карт мы заканчиваем.
Разгон
| ASUS V9520/Magic 128MB 64bit | 250/333 -> 305/400 MHz |
|---|---|
| ASUS V9520/TD 128MB | 250/400 -> 290/500 MHz |
| ASUS V9520/VideoSuite 128MB | 250/400 -> 330/430 MHz |
| ASUS V9560/TD 128MB | 325/550 -> 390/570 MHz |
| ASUS V9560/VideoSuite 128MB | 325/600 -> 380/670 MHz |
Подчеркну два важных момента:
- при разгоне обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего, ее память) вентилятора:
- разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.
Установка и драйверы
Конфигурации тестовых стендов:
- Компьютер на базе Pentium 4 3066 MHz:
- процессор Intel Pentium 4 3066 МГц;
- системная плата ASUS P4G8X (iE7205);
- оперативная память 1024 MB DDR SDRAM;
- жесткий диск Seagate Barracuda IV 40GB;
- операционная система Windows XP SP1; DirectX 9.0;
- мониторы ViewSonic P810 (21") и ViewSonic P817 (21").
- драйверы NVIDIA версии 44.03 и 43.51.
VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.
