Сегодня у нас не совсем обычный материал. Мы рассмотрим две где-то уникальные карты, снабженные интересными системами охлаждения. Для начала посмотрим на список уже вышедших материалов по новому огромному семейству DX9-продуктов от ATI.
Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON 9500/9600/9700/9800 (R300-R350)
- Аналитический материал по особенностям архитектуры RADEON 9700 и Microsoft DirectX 9.0
- Базовый обзор ATI RADEON 9700 Pro 128MB
- Обзор Gigabyte MAYA II R9700Pro 128MB — производительность на новом стенде на базе Pentium 4 2.53 GHz, а также соперничество с новым драйвером 40.41 от NVIDIA
- Обзор Hercules 3D Prophet 9700 Pro 128MB — производительность нового драйвера CATALYST 2.3 в 3DMark2001 SE, бенчмарки Unreal Tournament 2003 DEMO final release
- Обзор PowerColor Evil Commando2 RADEON 9700 Pro 128MB — продолжение исследования производительности нового драйвера CATALYST 2.3 на базе игровых тестов, вопросы качества 3D-графики
- Экстремальный разгон Hercules 3D Prophet 9700 Pro на базе ATI RADEON 9700 Pro
- Обзор ATI RADEON 9500, 9700 и Gigabyte MAYA II RADEON 9500
- Sapphire Atlantis RADEON 9500 128MB а также тестирование видеокарт в DOOM III v.0.02
- Обзор ATI RADEON 9500 PRO 128MB
- Обзор Gigabyte MAYA II RADEON 9500 PRO и Hercules 3D Prophet 9500 PRO — более детальное исследование анизотропной фильтрации у RADEON 9700
- Обзор RADEON 7500, 8500, 9000/Pro, 9700 Pro производства Sapphire Technology, вопросы качества анизотропии у RADEON 9700
- Обзор HIS Excalibur RADEON 9700 PRO — Тестирование в DirectX 9.0 RC0
- Сводное тестирование ATI RADEON 9500 64MB, 9500 128MB, 9500 PRO, 9700 и 9700 PRO в DirectX 9.0: Часть 1 — Игровые тесты и 3DMark2001, а также Soft9700!
- Сводное тестирование ATI RADEON 9500 64MB, 9500 128MB, 9500 PRO, 9700 и 9700 PRO в DirectX 9.0: Часть 2 — Тестирование в DirectX 9.0 — синтетические тесты из RightMark 3D
- Обзор Sapphire Atlantis RADEON 9700 и RADEON 9700 PRO Ultimate Edition, вариант в стихотворной форме
- Обзор YUAN SmartVGA RADEON 9000 64MB и RADEON 9700 PRO
- Обзор видеокарт на базе продуктов ATI производства Connect3D
- Обзор ATI RADEON 9800 PRO 128MB
- Обзор HIS Excalibur RADEON 9500 128MB (128bit)
- Обзор ATI RADEON 9800 PRO PRO 128MB: Часть 1 — игровые тесты и производительность
- Обзор Hercules 3D Prophet 9800 PRO 128MB и Hercules 3D Prophet 7500 128MB, а также «разбор полетов» в свете скандала вокруг 3DMark03
- Обзор Hercules 3D Prophet 9800 PRO 128MB и Hercules 3D Prophet 7500 128MB (одной страницей)
- Обзор видеокарт на базе ATI RADEON 9200/9600/9600PRO/9800PRO производства Sapphire Technologies
- Обзор видеокарт на базе ATI RADEON 9800 PRO производства Connect3D, Gigabyte и CP.Technology
- Обзор Manli RADEON 9800 PRO 256MB на базе ATI RADEON 9800 PRO
- Обзор видеокарт на базе ATI RADEON 9800 PRO/9600 PRO производства Gigabyte, Hercules и Sapphire
- Обзор Sapphire Atlantis RADEON 9800 PRO 256MB Ultimate Edition на базе ATI RADEON 9800 PRO - вопросы качества графики в UT2003/Unreal II и др.играх, махинации с анизотропией
- Обзор видеокарт на базе ATI RADEON 9200/9600/9600 PRO/9800 PRO производства Connect3D
- Обзор TYAN Tachyon G9600 PRO 128MB на базе ATI RADEON 9800 PRO PRO
- Обзор видеокарт PowerColor RADEON 9600 PRO EZ 256MB, RADEON 9200SE 128MB, RADEON 7000 64MB
- Обзор Sapphire Atlantis RADEON 9200 PCI 64MB 64bit, Sapphire Atlantis RADEON 9200SE 128MB, Sapphire Atlantis RADEON 9800SE 128MB 128bit, Sapphire Atlantis RADEON 9800 128MB, Sapphire Atlantis RADEON 9800 PRO Lite 128MB, PowerColor RADEON 9800SE 128MB 256bit
- Обзор видеокарты Hercules 3D Prophet 9600 256MB на базе ATI RADEON 9600
- Обзор ATI RADEON 9800 XT 256MB
- Обзор видеокарты TYAN TACHYON G9800Pro-M 128MB на базе ATI RADEON 9800 PRO
- Обзор видеокарт на базе ATI RADEON 9200SE/9600SE/9600XT/9800XT производства ASUSTeK
- Обзор Sapphire Atlantis RADEON 9800XT 256MB и RADEON 9800SE 128bit
- Обзор Hercules RADEON 9800 XT 256MB 256MB: одностраничный вариант — вопросы качества в современных играх
- Обзор Hercules RADEON 9800 XT 256MB 256MB: многостраничный вариант — вопросы качества в современных играх
- Обзор Connect3D RADEON 9800 XT 256MB
Полагаю, что рассказывать о том, что такое RADEON 9800, — нет никакого смысла. Все, что можно, сказано выше. Но все же хочется отдельно коснуться рассматриваемых сегодня продуктов от HIS.

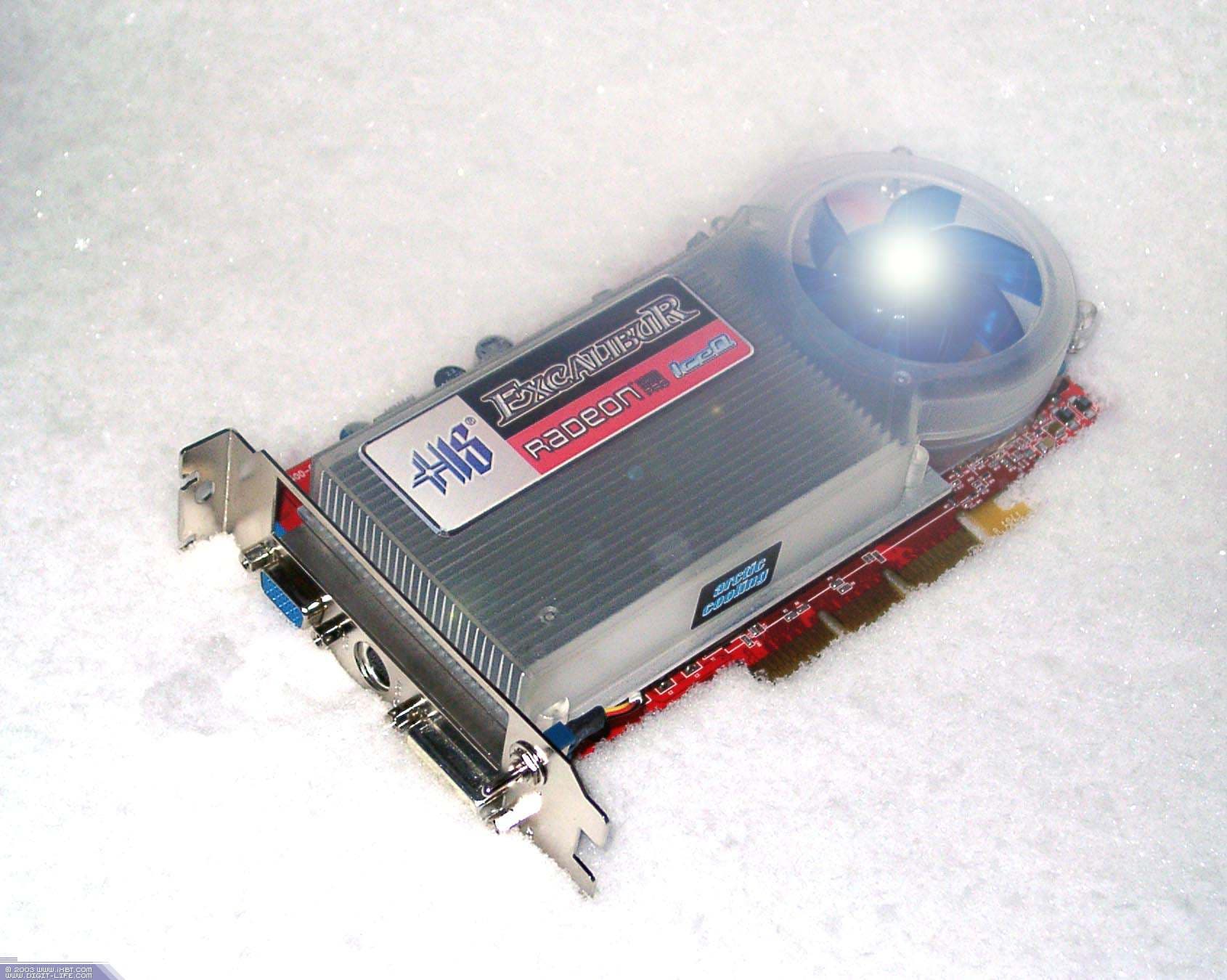

Не зря коллаж в начале статьи демонстрирует карту на снегу. Дело в том, что маркетинговый слоган IceQ Arctic Cooling олицетворяет собой ту самую уникальную систему охлаждения, установленную на серии Platinum. Вам уже стало холодно или даже морозно при мыслях о том, какой ледяной воздух будет гнать этот кулер? :) Конечно же, это условность. Но доля истины тут есть. И ниже вы поймете, почему.
Теперь вернемся к компании HIS: Hightech Information System. Это гонконгская фирма, имеющая производственные мощности в Китае. Интересна история образования HIS. Как сказано на ее сайте, четверо христиан (!), которые также были и компьютерными энтузиастами, в 1987 году образовали компанию с целью прославления Бога. Нигде ранее и никогда прежде мы не слыхали еще о таких возвышенных целях. Как мы видим, фирма существует уже более 15 лет на рынке, и вполне процветает, став одной из сильнейших в Гонконге. К сожалению, до российского рынка имя HIS докатилось только сравнительно недавно, и еще многие не совсем знают про продукцию HIS. Более того, очень много продуктов этой компании у нас продается в ОЕМ-виде и как noname. А это все, как уже хорошо известно, может легко привести к дискредитации любой компании, ибо точно также легко какой-то «левый» китайский noname можно выдать за бренд, не заботящийся о своем авторитете на нашем рынке.
Тем не менее, пока что-то нет многочисленных отрицательных отзывов о продуктах HIS на базе RADEON разных мастей. И это вселяет некоторый оптимизм. Сегодня мы рассмотрим ДВЕ карты, которые как две капли воды похожи друг на друга внешне, да и комплектами и упаковкой. Разница лишь в частотах работы ядра и памяти. Это RADEON 9800 и RADEON 9800 PRO в исполнении HIS в рамках серии Platinum. Обе карты имеют 128 мегабайт.
Платы

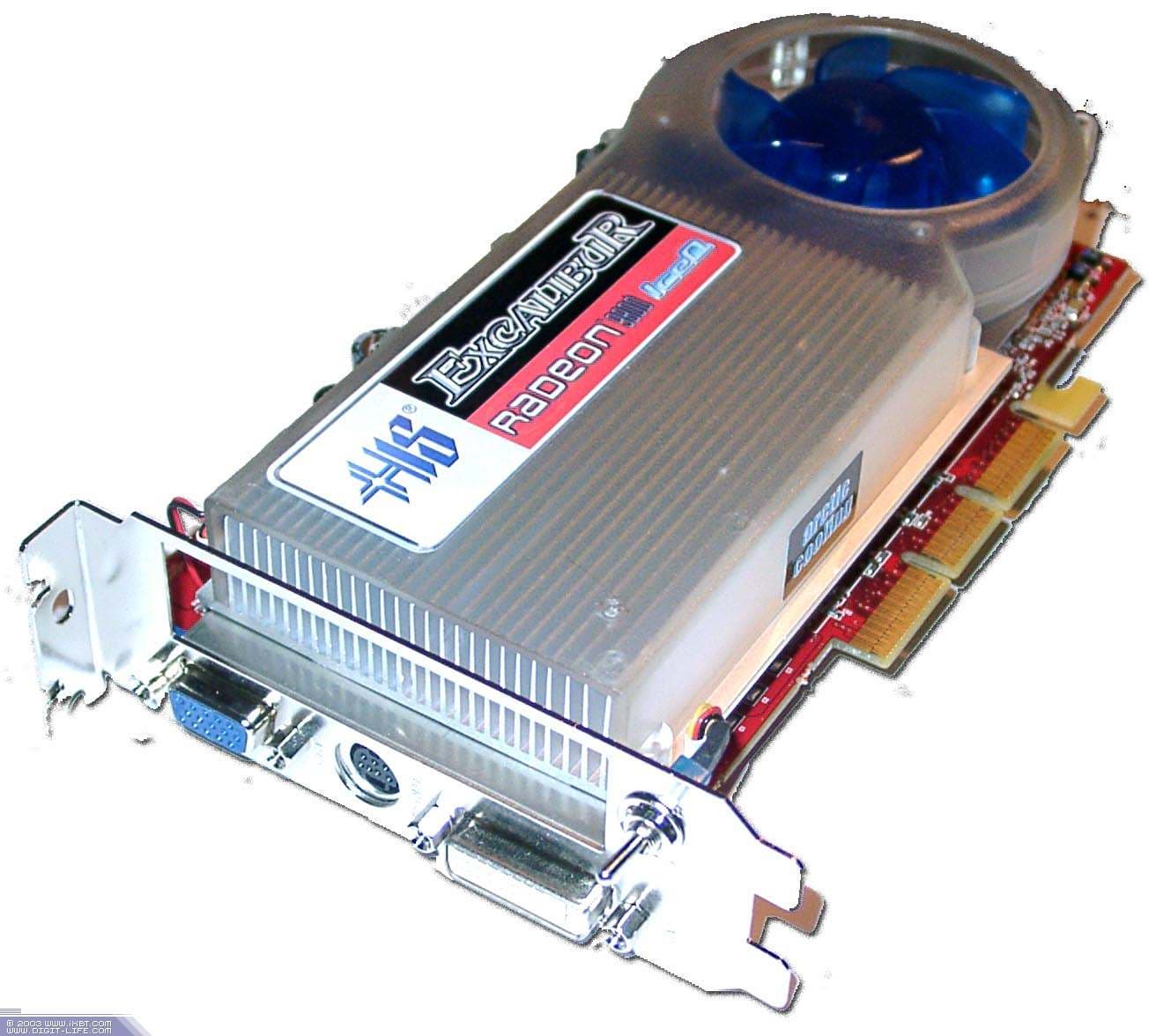

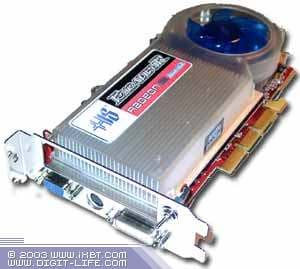

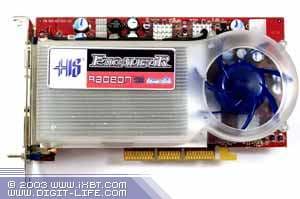

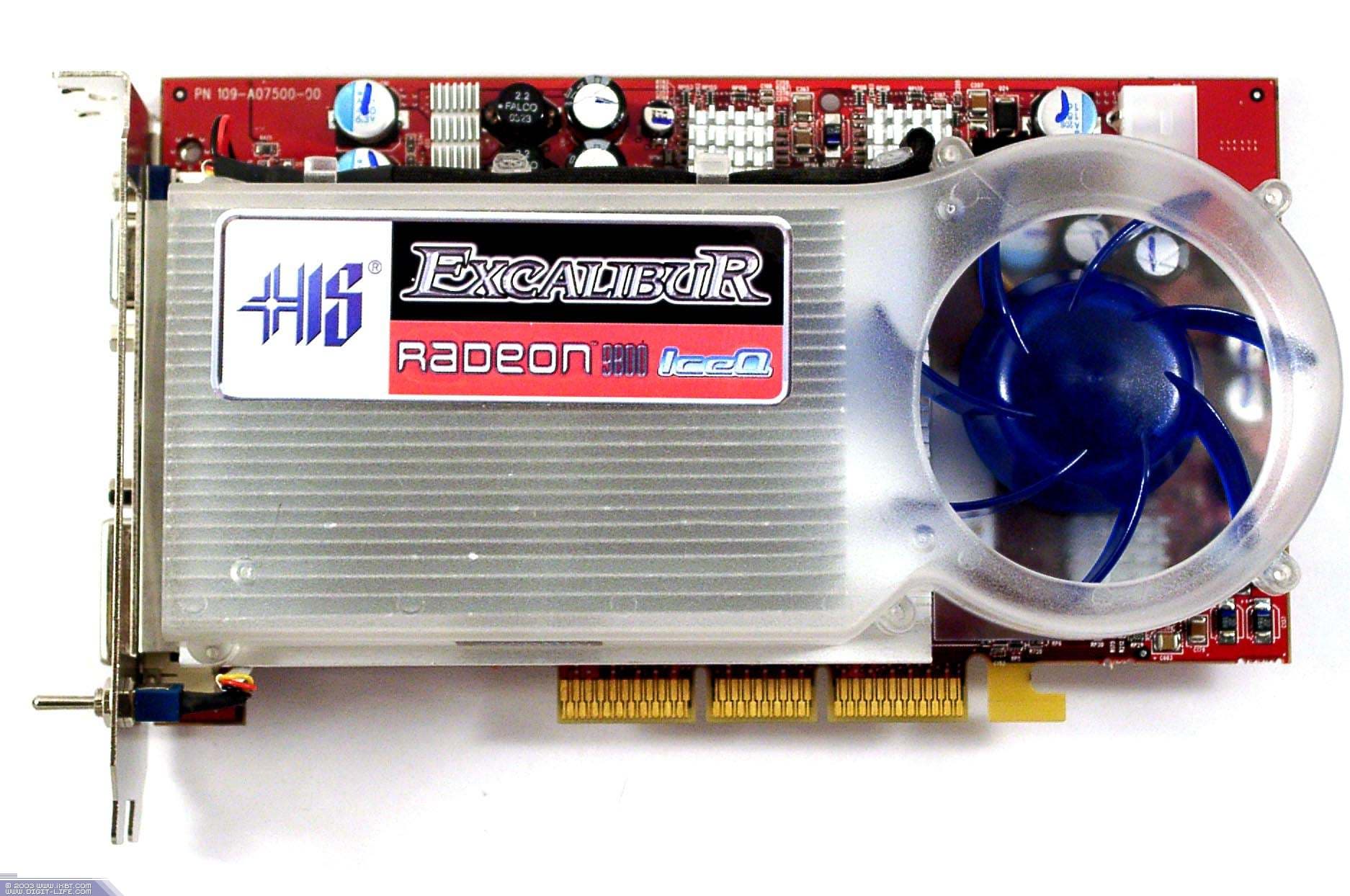

| HIS Excalibur RADEON 9800/9800 PRO IceQ Platinum 128MB |  |
| Kарты имеют интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM , размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. | |
| HIS Excalibur RADEON 9800 IceQ Platinum 128MB | |
|---|---|

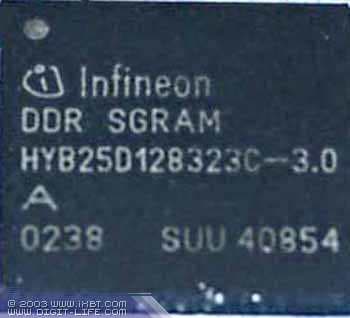

Микросхемы памяти производства Infineon. Время выборки у микросхем памяти 3ns, что соответствует частоте работы 333 (666) МГц, память же работает на частоте 300 (600) МГц. Частота работы GPU — 335 MHz. Шина обмена с памятью — 256 bit. |  |
| HIS Excalibur RADEON 9800 PRO IceQ Platinum 128MB | |

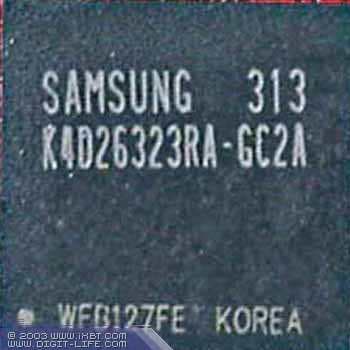

Микросхемы памяти производства Samsung. Время выборки у микросхем памяти 2.8ns, что соответствует частоте работы 350 (700) МГц, память же работает на частоте 340 (680) МГц. Частота работы GPU — 380 MHz. Шина обмена с памятью — 256 bit. |  |
| Сравнение с эталонным дизайном, вид спереди | |
|---|---|
| HIS Excalibur RADEON 9800/9800 PRO IceQ Platinum 128MB | Reference card ATI RADEON 9800 PRO 128MB |
 |  |

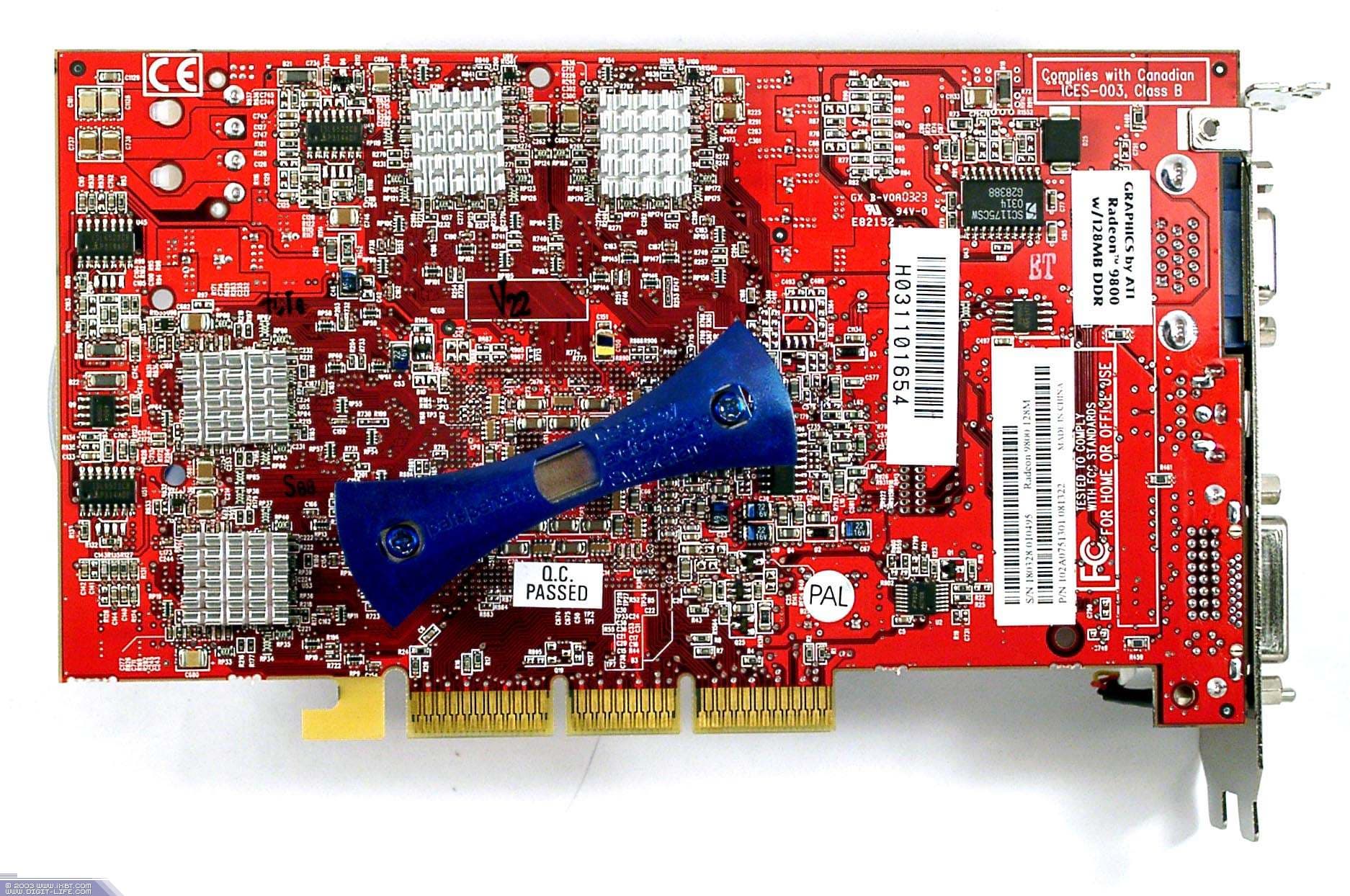

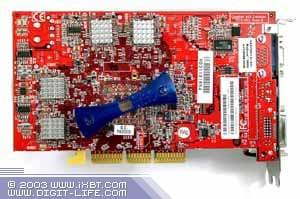

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|
| HIS Excalibur RADEON 9800/9800 PRO IceQ Platinum 128MB | Reference card ATI RADEON 9800 PRO 128MB |
 |  |
Даже не снимая закрывающий всю лицевую сторону карты кулер, можно понять, что перед нами копия эталонного дизайна, причем в обоих случаях, и R9800, и R9800 PRO.

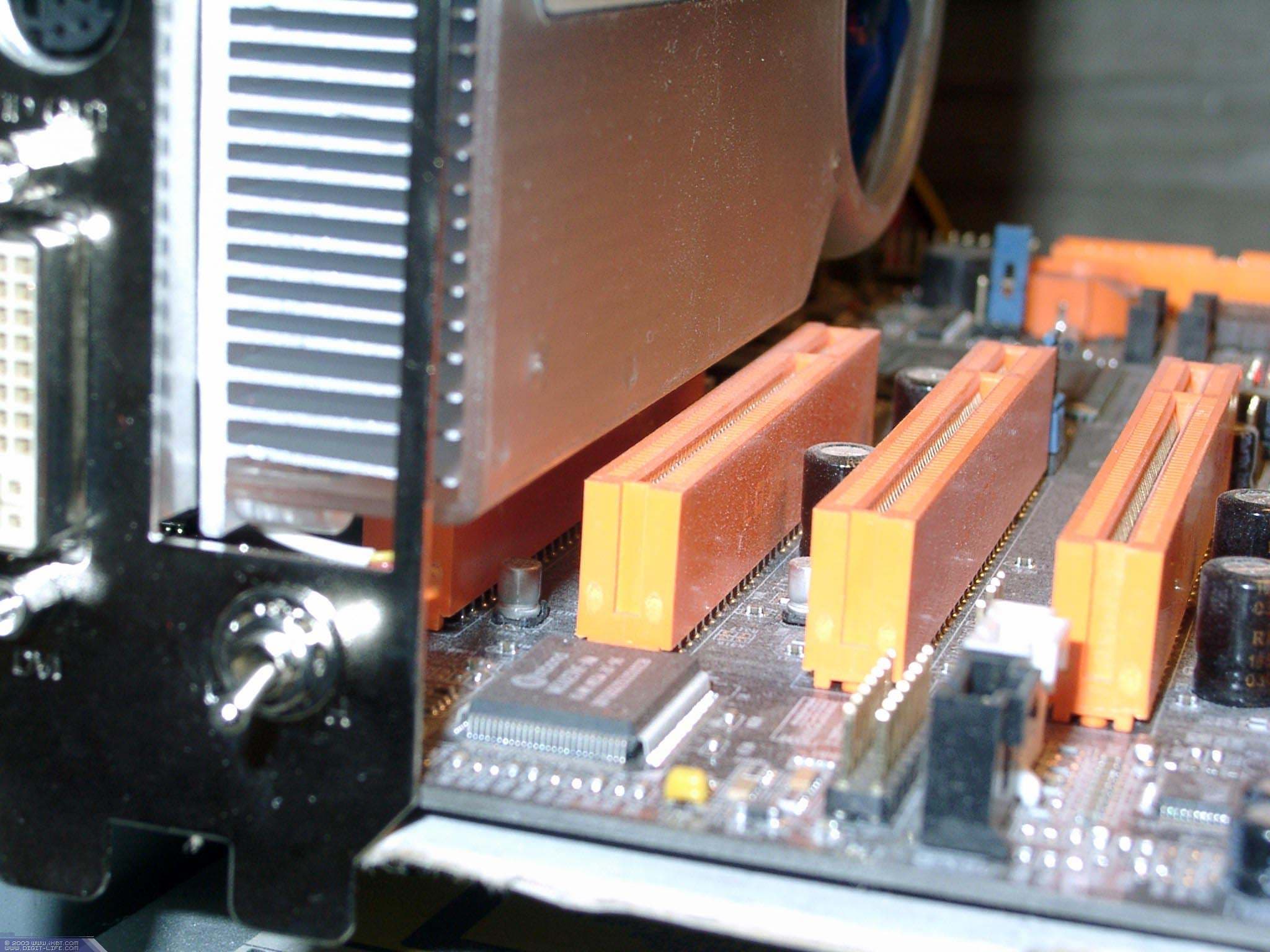

Напомню, что столь массивная система охлаждения занимает первый PCI-слот.

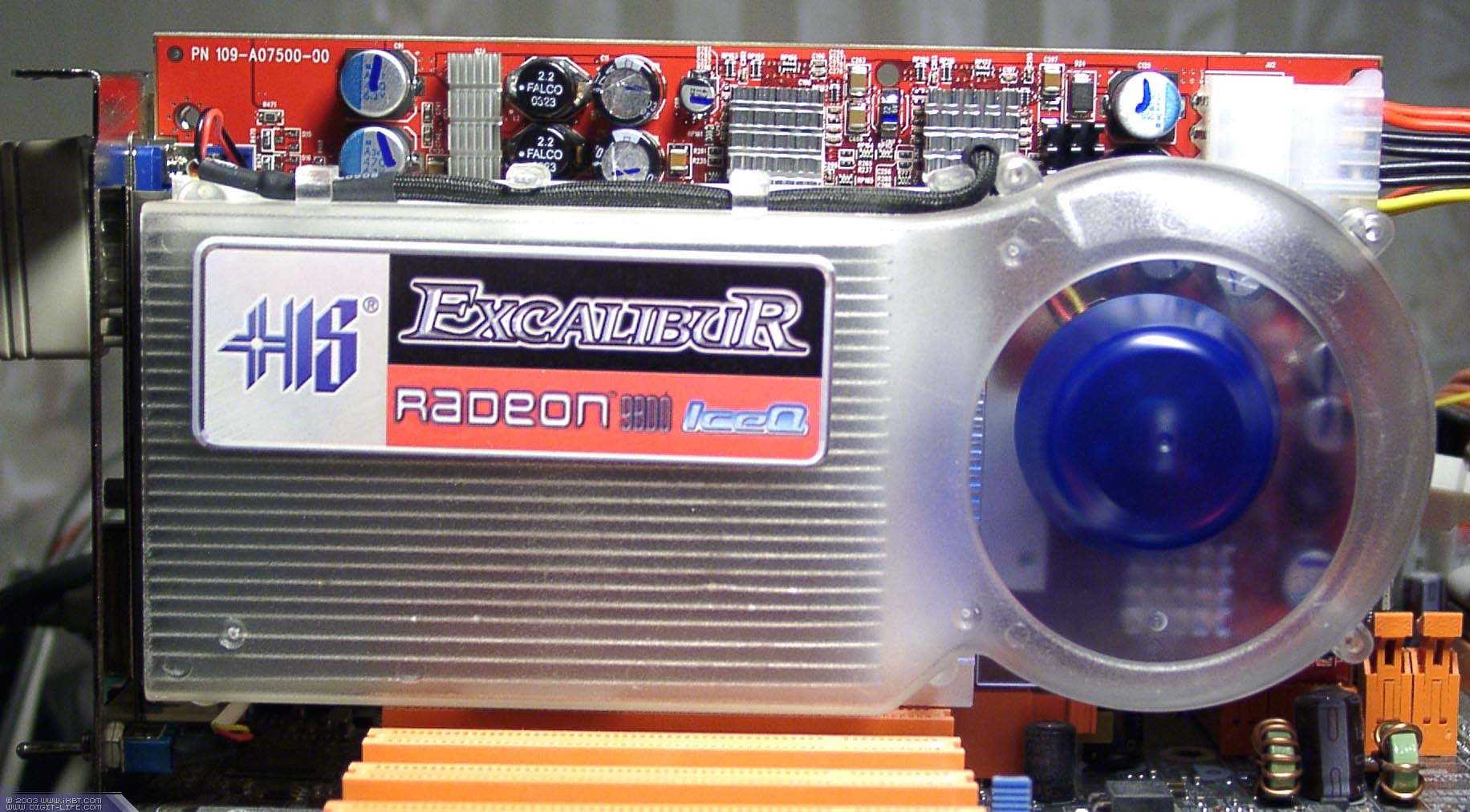

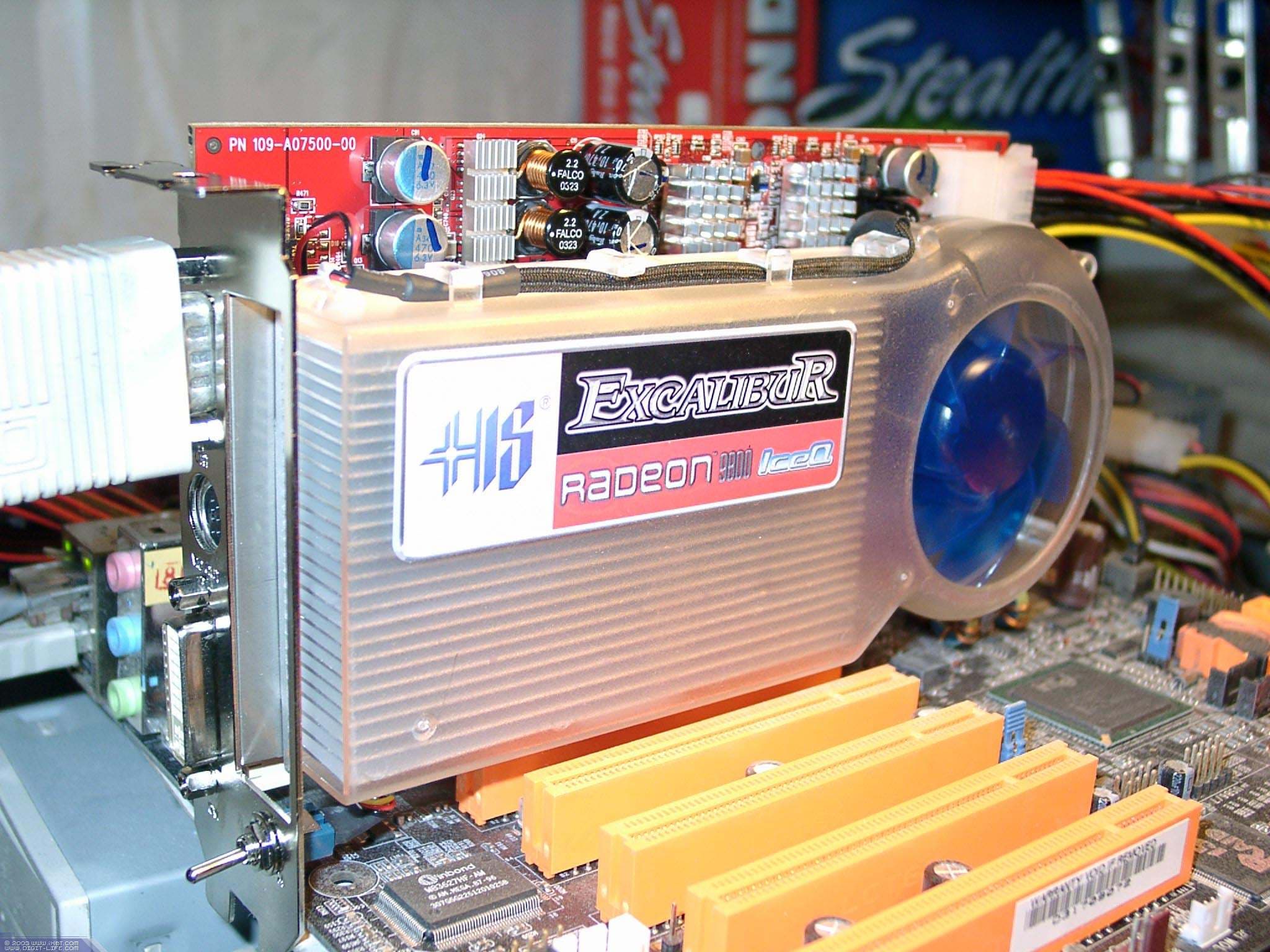

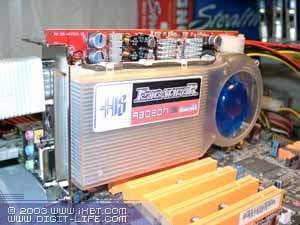

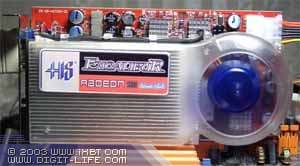

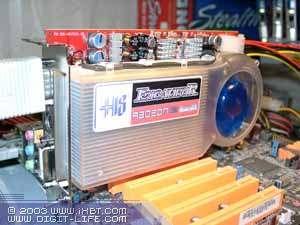

Вот как выглядит карта, установленная в системную плату:

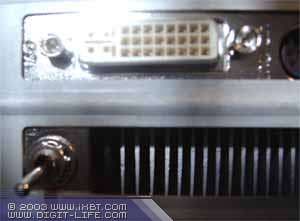

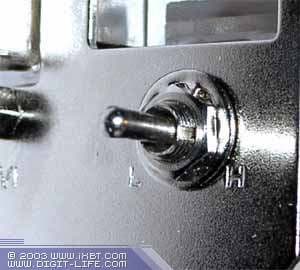

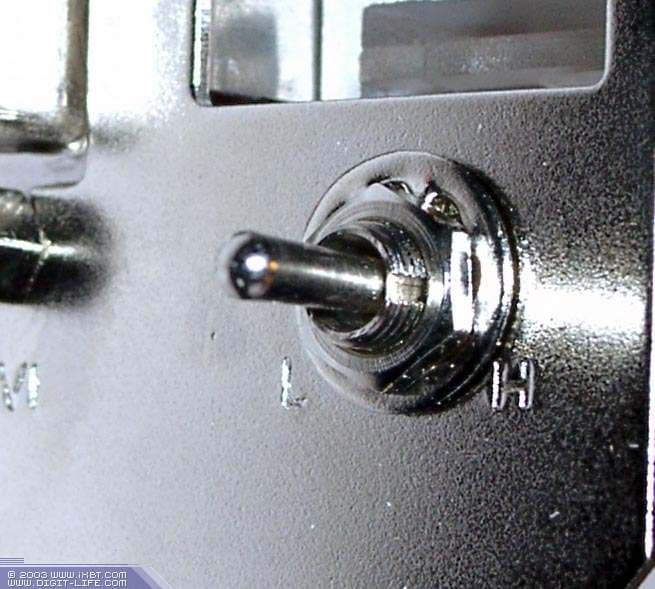

Замечу, что своего рода особенностью кулера является наличие столь известного еще по советской технике, тумблера-переключателя. Он задает режимы вращения вентилятора: сильные и средние.

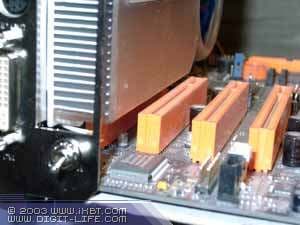

К большому сожалению, он установлен столь низко в брэкете, что в некоторые корпуса, где вырез под гнезда плат расширения начинается выше уровня системной платы, такая карта просто не установится, будет мешать тумблер: на снимке выше это показано: видно, что нижний винт DVI-гнезда так и не дошел до самого низа выреза — не дает тумблер.

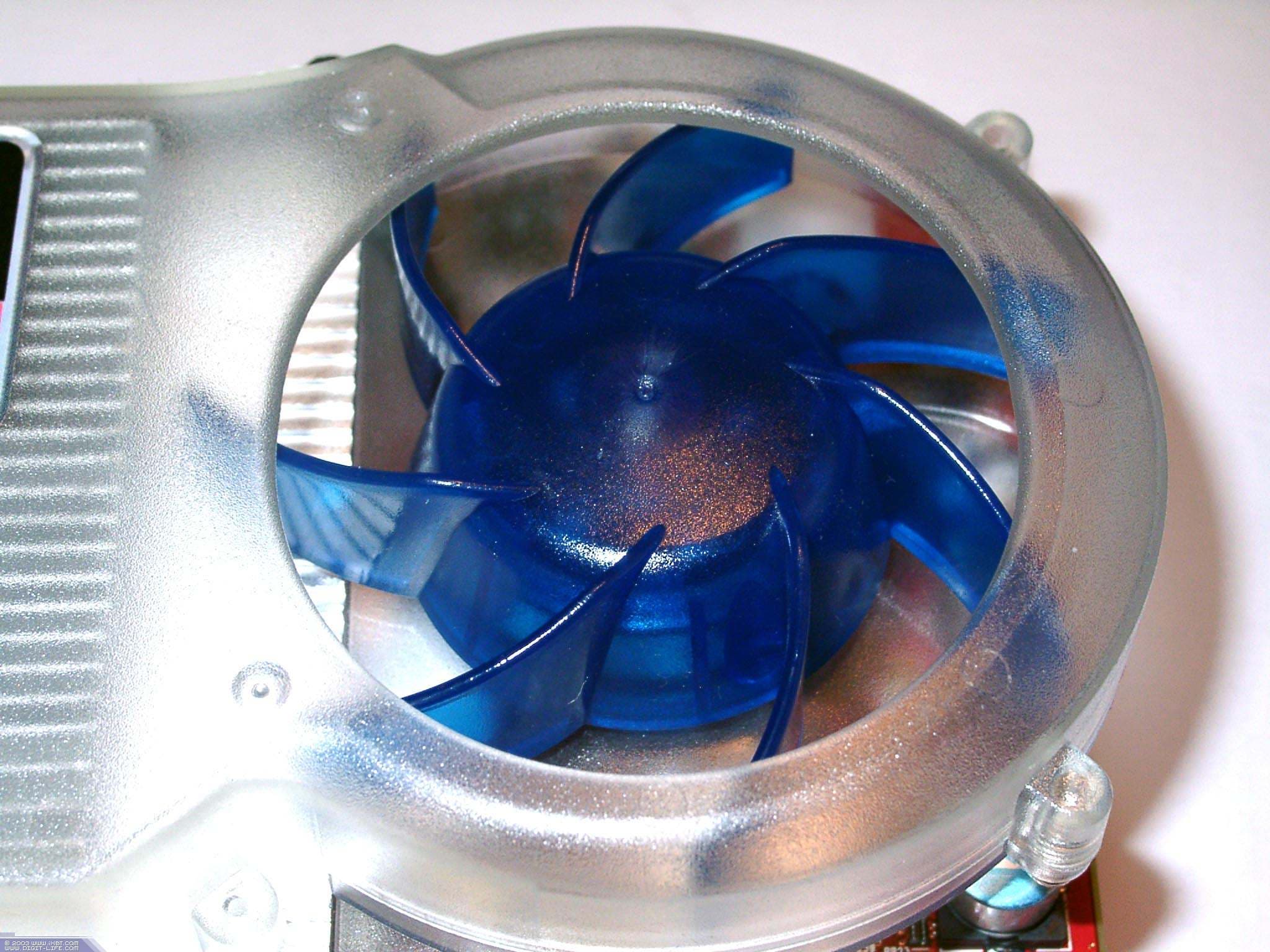

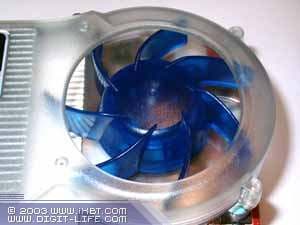

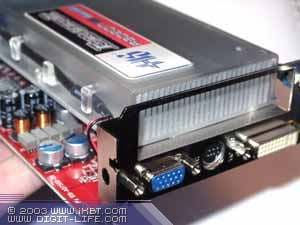

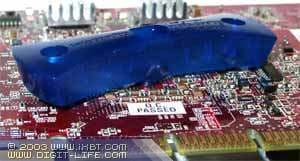

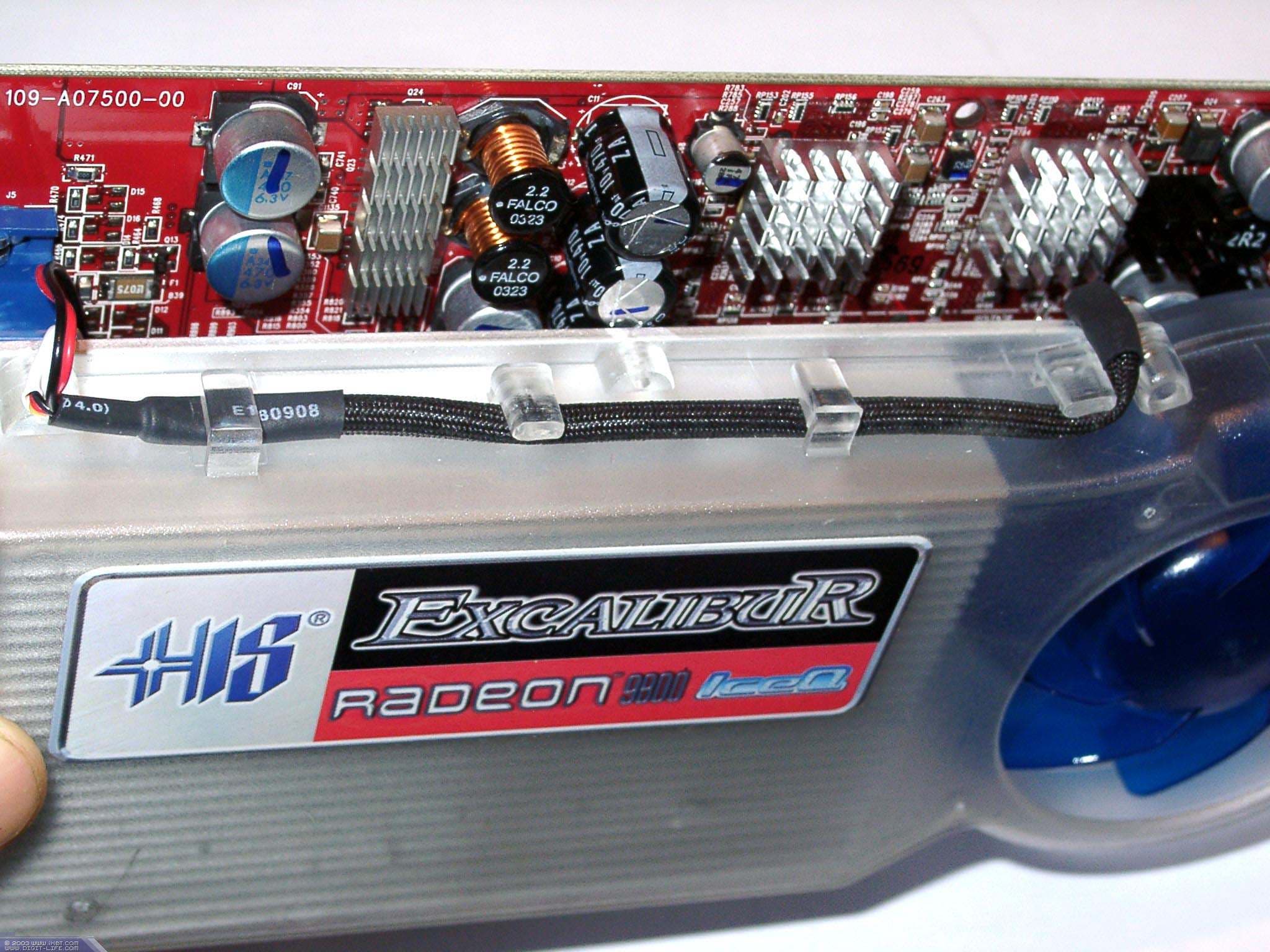

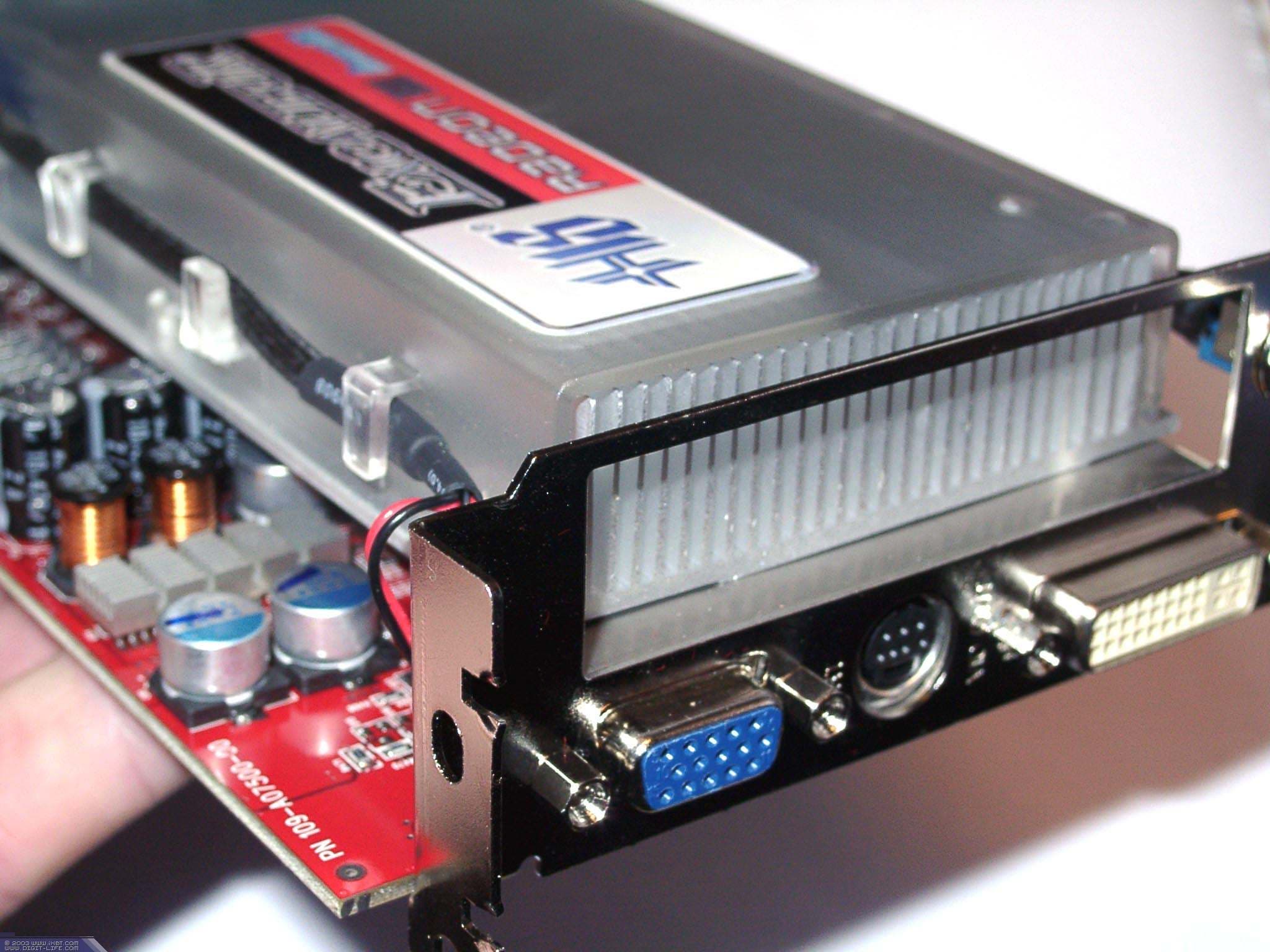

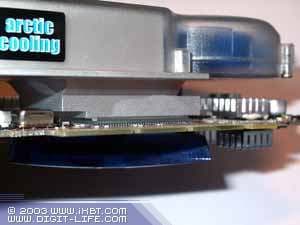

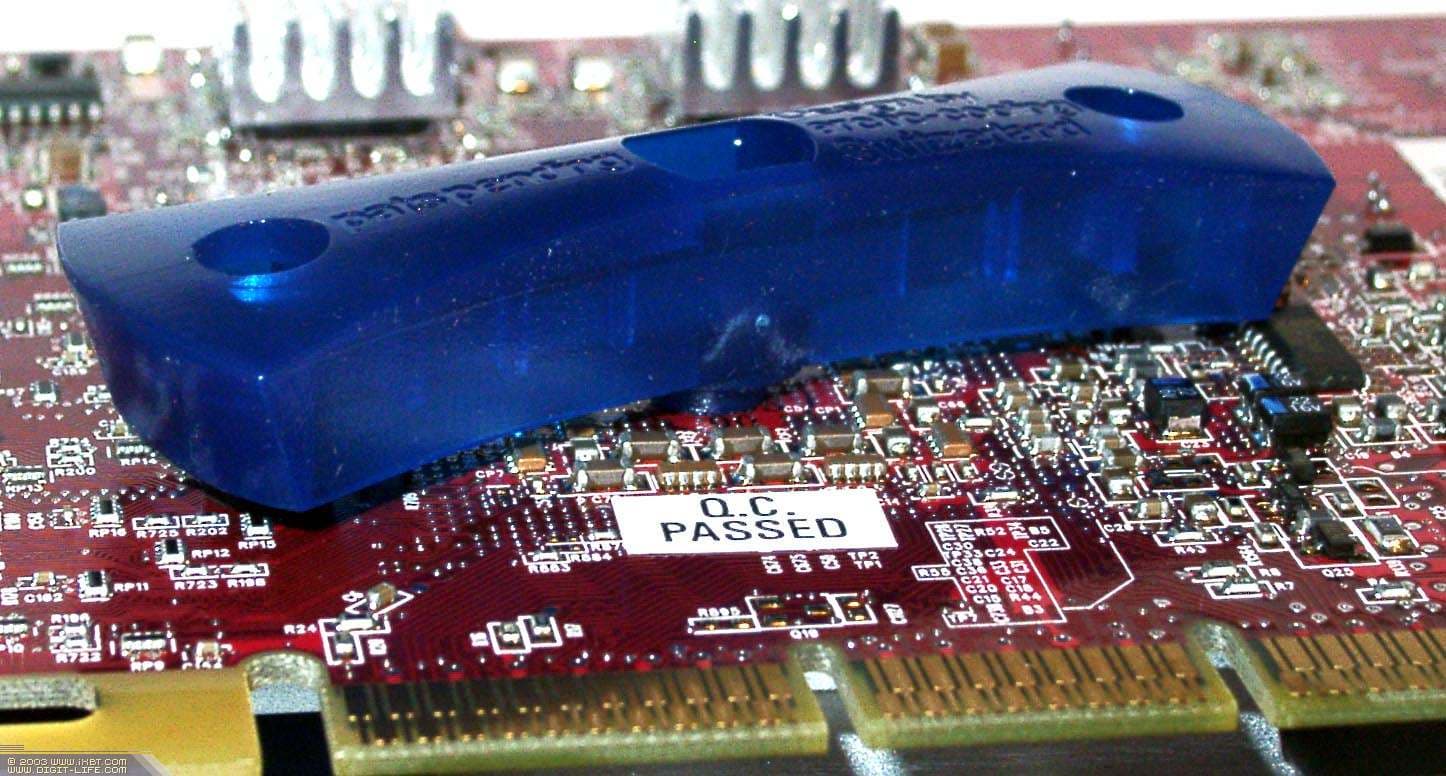

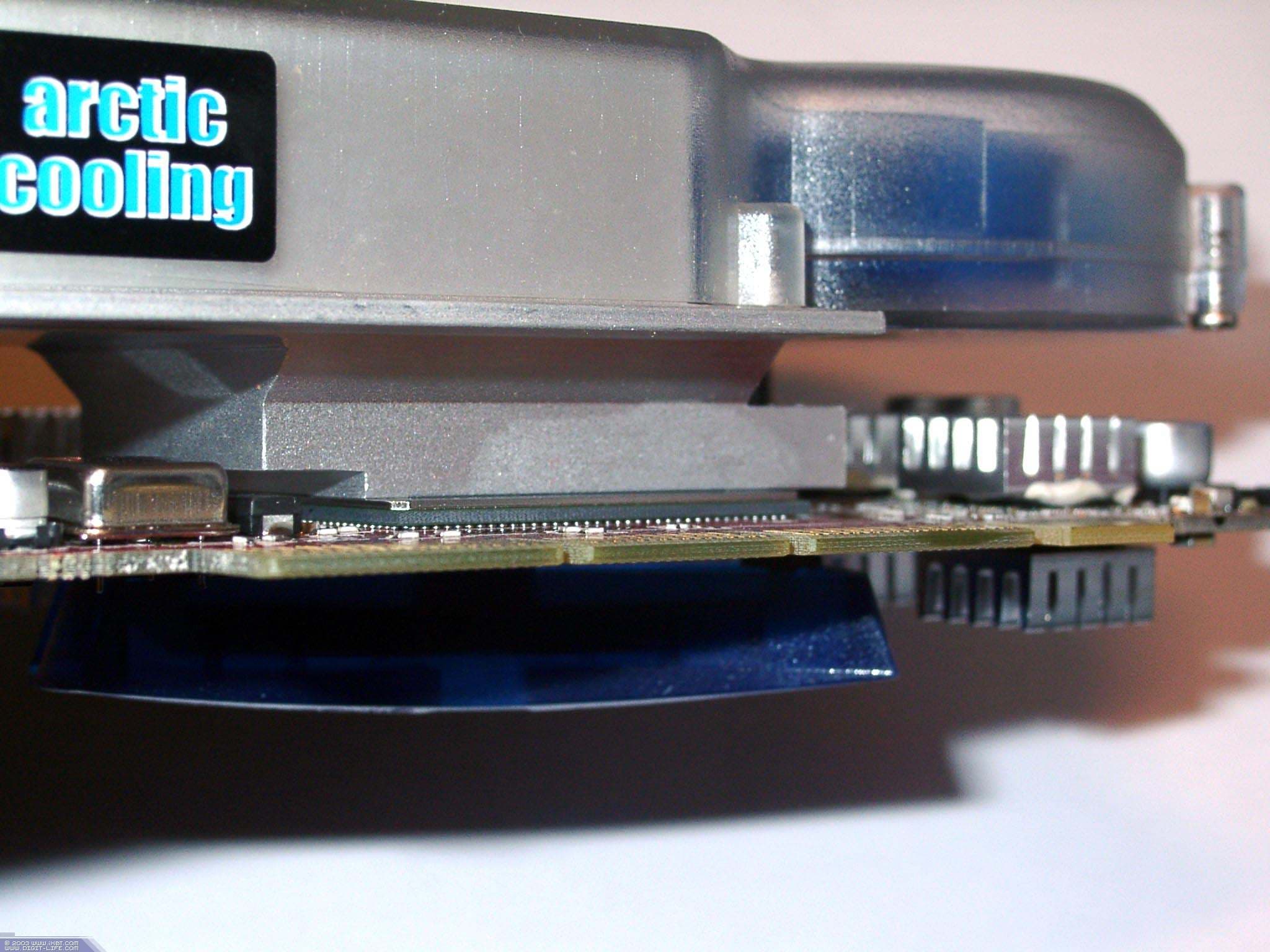

Посмотрим на кулер более ближе:
| HIS Excalibur RADEON 9800/9800 PRO IceQ Platinum 128MB | |
|---|---|
Перед нами система охлаждения турбинного типа. Принцип — захват воздуха внутри системного блока, прогон его через трубчатый радиатор и вынос нагретого воздуха наружу. Мы с такими вещами уже сталкивались и ранее, правда в несколько ином исполнении (например, система OTES III от ABIT). У HIS официально такой кулер называется DHES (Direct Heat Exhaust System). Заявлено, что шум от такого устройства минимальный, к тому же, переключателем можно его еще уменьшить, поставив в режим Low. И действительно, пока я тестировал, включив кулер на High, дискомфорта от шума не испытывал. |  |
 | |
 | |
 | |
 | |

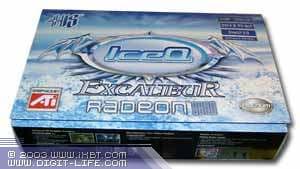

Рассмотрим упаковку и комплект поставки.
| HIS Excalibur RADEON 9800/9800 PRO IceQ Platinum 128MB | |
|---|---|

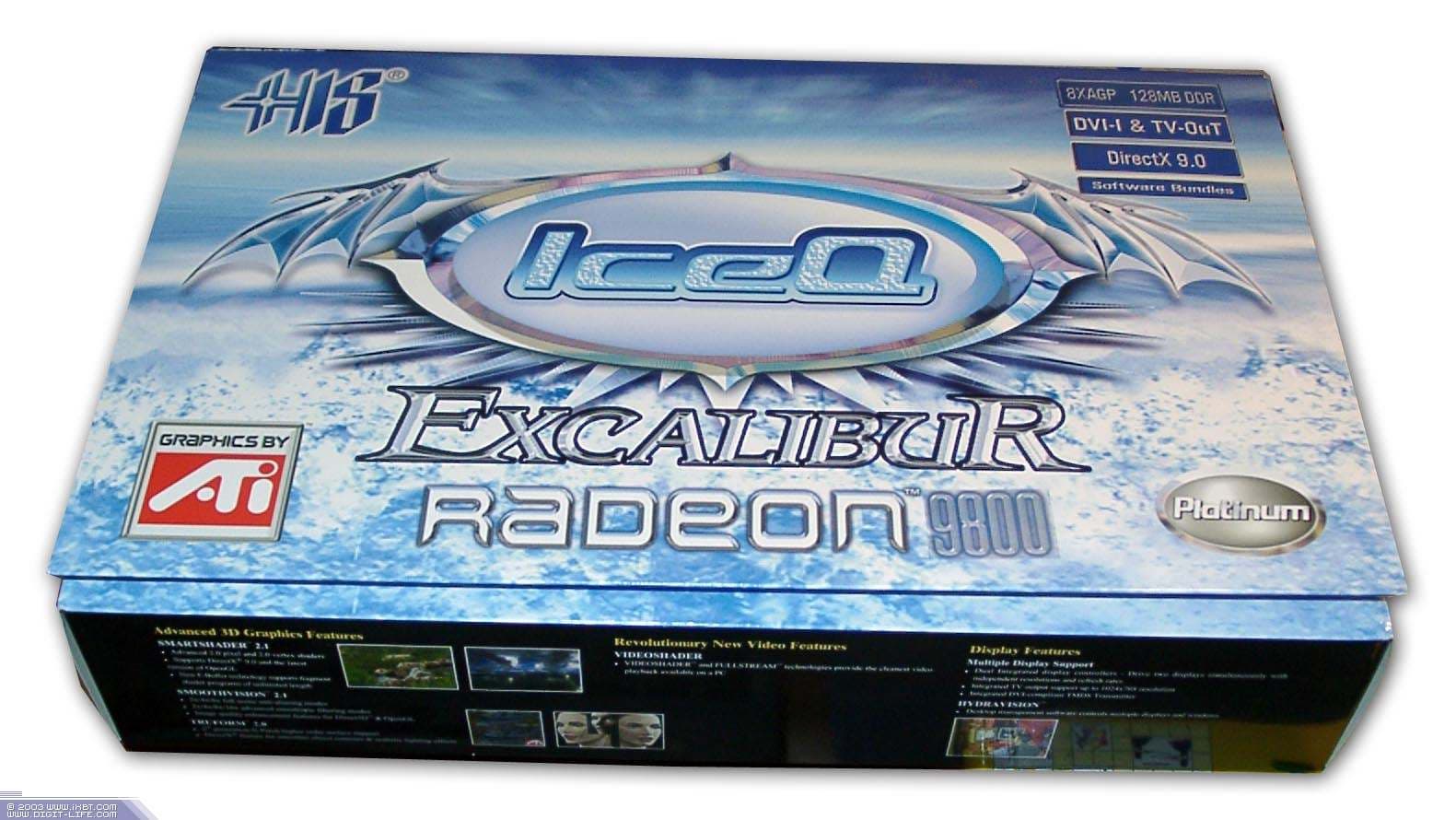

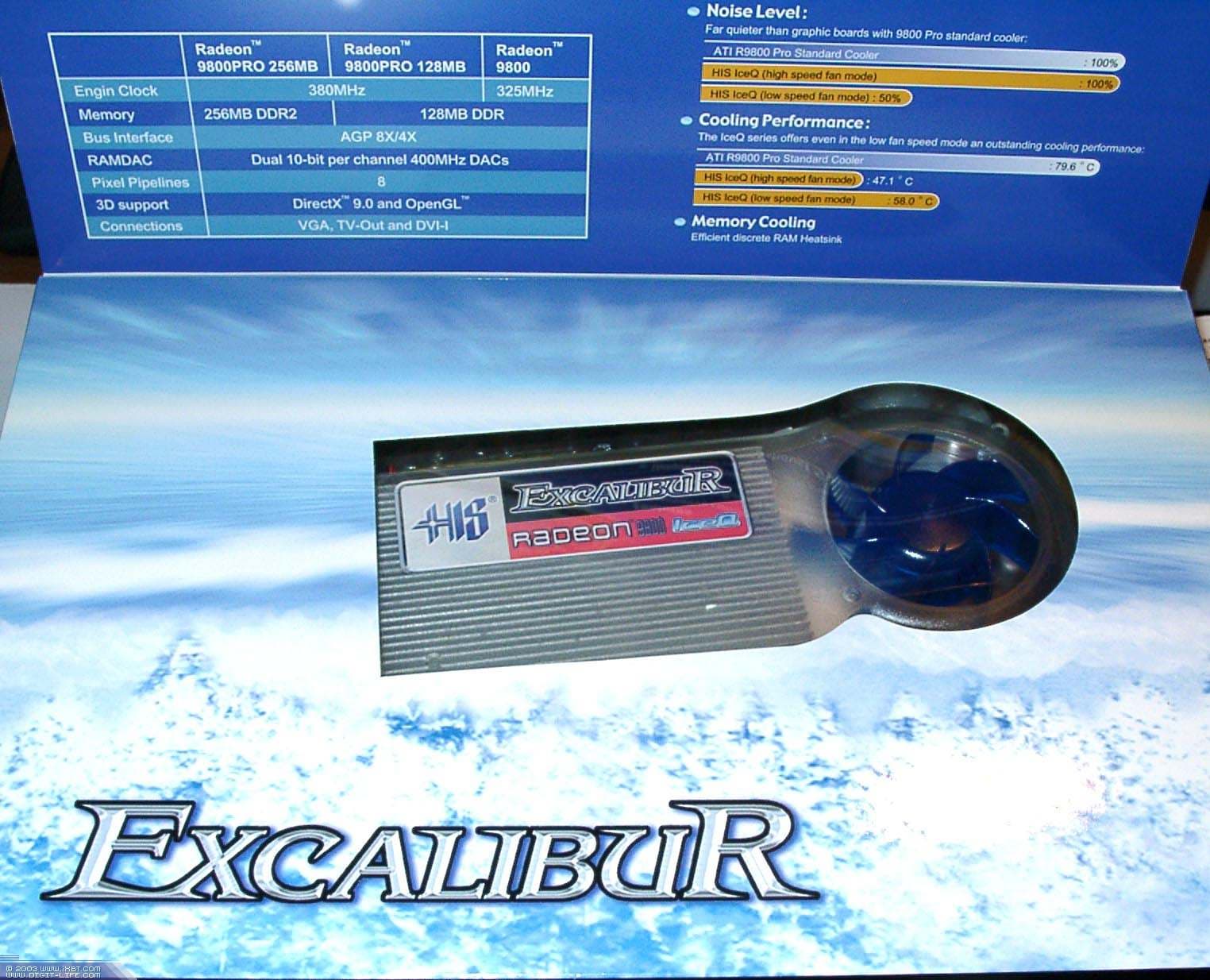

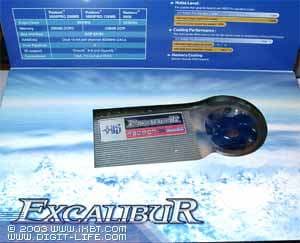

| Обе карты поставляются в одинаковой упаковке, отличия лишь в наклейках суффикса «Pro» или отсутствии такового. Бокс выполнен в голубых тонах, соответствующих ледяно-арктическому имиджу IceQ. Имеется откидная крышка, под которой через окно можно видеть и саму карту. Дизайн продуман со вкусом, простенько, но очень приятно. |  |
 | |
| HIS Excalibur RADEON 9800/9800 PRO IceQ Platinum 128MB | |
|---|---|

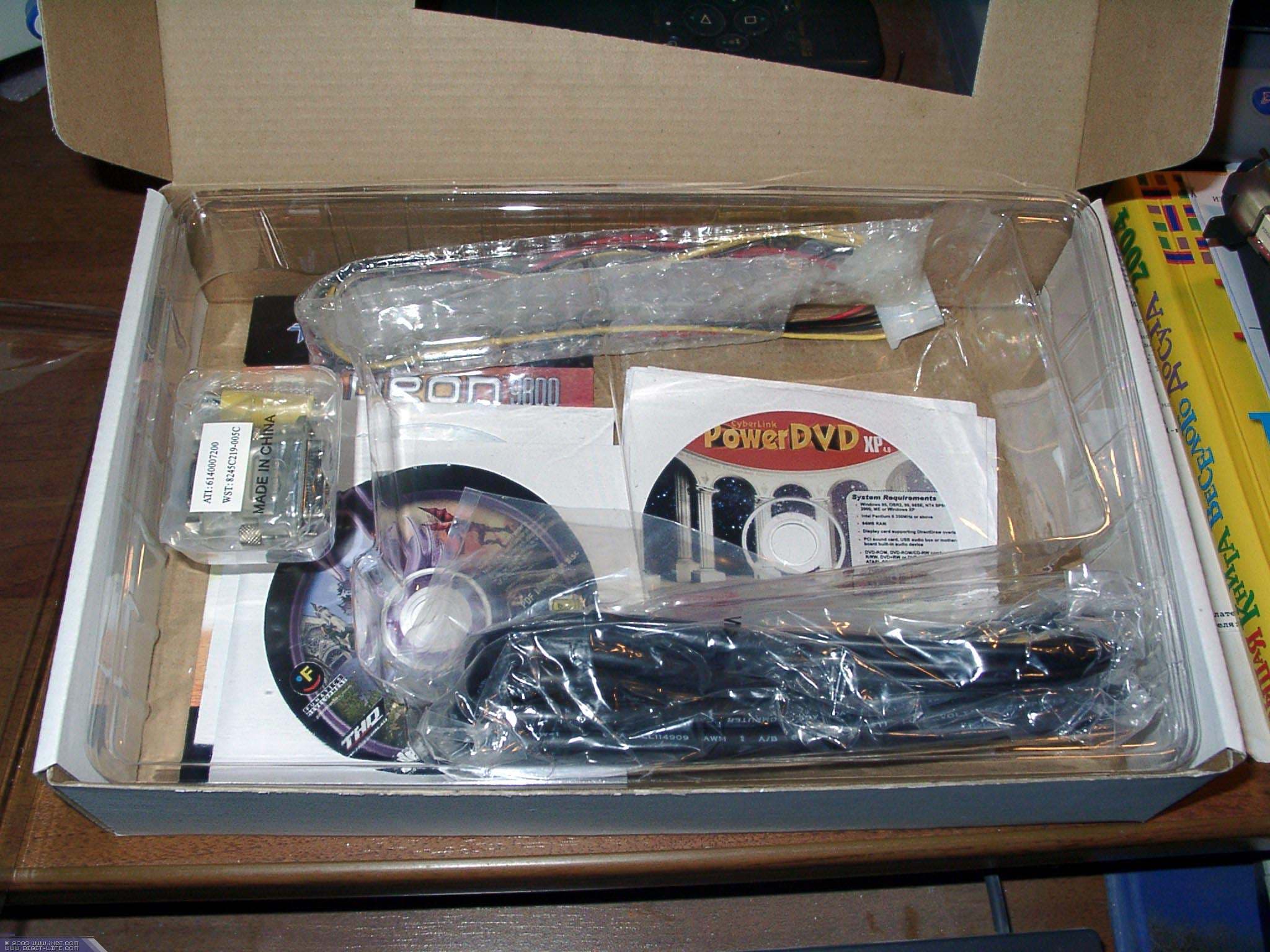

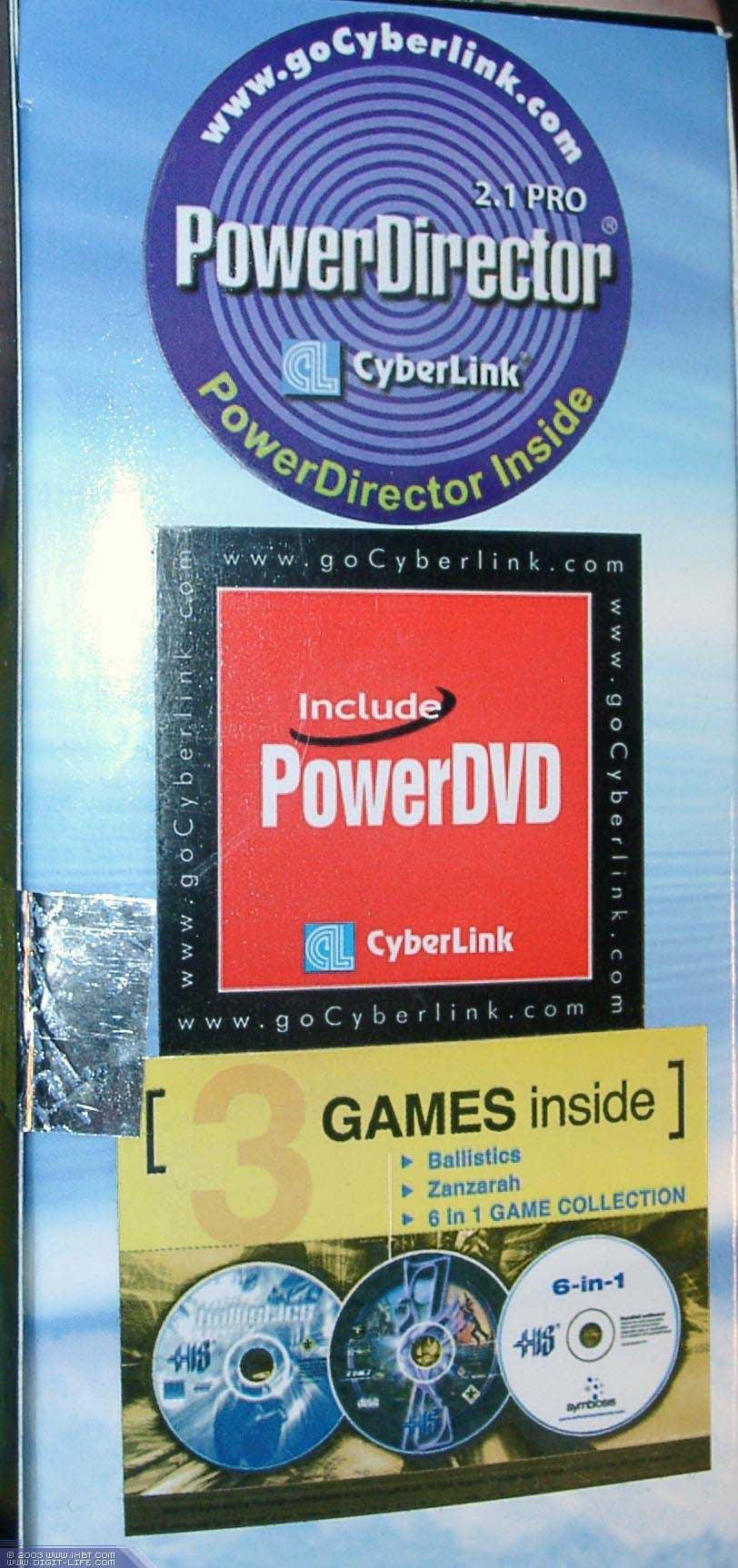

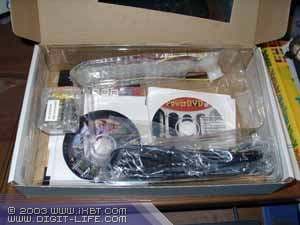

| В коробке можно найти руководство по установке, диски с драйверами и утилитами, и другим ПО, представленным на снимках справа. С картой поставляются две игры. Ну и конечно же, традиционные переходники DVI-to-d-Sub, S-Video-to-RCA, и удлинители TV. Не забудем и про разветвитель внешнего питания видеокарты. |  |
 | |
Установка и драйверы
Конфигурации тестовых стендов:
- Компьютер на базе Pentium 4 3200 MHz:
- процессор Intel Pentium 4 3200 МГц;
- системная плата DFI LANParty Pro875 (i875P);
- оперативная память 1024 MB DDR SDRAM;
- жесткий диск Seagate Barracuda IV 40GB;
- операционная система Windows XP SP1; DirectX 9.0b;
- мониторы ViewSonic P810 (21") и ViewSonic P817 (21").
- драйверы ATI версии CATALYST 3.10 (6.404).
VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.
Для сравнительного анализа приведены результаты видеокарт:
- ASUS V9950 Ultra (GeForce FX 5900 Ultra, 450/425 (850) МГц, 256 МБ DDR, driver 53.03).
- Albatron Gigi GeForce FX 5900 (400/425 (850) МГц, 128 МБ DDR, driver 53.03).
Я сделаю небольшой комментарий. Дело в том, что по нынешним ценовым раскладам соперников у RADEON 9800 PRO 128MB и RADEON 9800 нет, поскольку GeForce FX 5900 Ultra все еще дороже, чем 9800 PRO, а GeForce FX 5900 точно также стоит больше, чем 9800. Однако, все же это самые близкие соперники. Поэтому, делая сравнение, не надо забывать, что конкуренты из стана NVIDIA имеют чуть более высокие цены.
Разгон
| HIS Excalibur RADEON 9800 IceQ Platinum 128MB | 325/580 -> 450/680 MHz |
|---|---|
| HIS Excalibur RADEON 9800 PRO IceQ Platinum 128MB | 380/680 -> 470/750 MHz |
Подчеркну важный момент:
разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии.
И самое главное — эти великолепные результаты разгона были получены БЕЗ дополнительного охлаждения карт! Обе прекрасно работали на таких повышенных частотах при обычной комнатной температуре воздуха. Поэтому я решил протестировать обе карты полноценно как на штатных, так и на разогнанных частотах. К тому же, сам производитель позиционирует свои изделия IceQ как лучшие для оверклокеров.
Результаты тестов
Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:
- Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
- Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
- В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, «не дружащие» с теми или иными видеокартами.
Что касается протестированных экземпляров, то совместно с ViewSonic P817 и кабелем BNC Barco платы продемонстрировали отменное качество в следующих разрешениях и частотах (результат у обеих карт был идентичен):
| HIS Excalibur RADEON 9800/9800 PRO IceQ Platinum 128MB | 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz |
|---|
