А вы никогда не думали о том, что делают и как делают электроны внутри графического процессора? Как там работают эти самые пресловутые конвейеры, как текстурные процессоры как прессы накладывают текстуры?
А ведь весьма занятно представить GPU в виде… ну, например, галактики. Тогда как раз электрон, наверно, и будет размером с человека :-). Допустим, внутри галактики есть 4 мощных скопления созвездий, это конвейеры. Ну и так далее. А теперь представим, что человек идет со скоростью 5 км в час, Земля вращается, как известно, со скоростью 1 оборот в сутки, если человек стоит на экваторе, то за сутки он преодолевает помимо своей скорости еще и 40000 км, то есть примерно 960000 км в час, или 267 км в секунду. За год это расстояние увеличивается до 40000*365=14600000 км. Неплохо, да? Я не помню диаметров эллипса траектории вращения Земли вокруг Солнца, но если посчитать, что орбита округлая с радиусом 150 млн. км, то длина окружности, как известно, 2 * «пи» * r, то есть Земля за год проходит 942 млн.км, и ее скорость составляет 107534 км в час, или 30 км в секунду. Если присовокупить к этому движению тот путь, что проделывает человек вне своей воли на Земле просто из-за вращения планеты, то мы получим астрономические цифры…
И все же, это очень и очень медленно по сравнению с той скоростью, которую имеет тахион (tachyon), гипотетическая частица, имеющая сверхсветовую скорость. По логике вещей, если человек — электрон, и вышеназванные скорости обеспечивают приемлемую работу «GPU», то каким же супер-скоростным станет «графический процессор» с тахионами?
Итак, перед нами тахион. Да еще в исполнении TYAN. Хотите сказать, если выбросить видеокарту в окно, то она полетит со скоростью выше скорости света? :-) Тогда и кидать ее не надо, она пробьет землю насквозь, не успеет обжариться в ядре земли, вылетит с другой стороны, и уже достигнет Солнца за 5 минут. Интересно, можно ли будет вернуть ее по гарантии, когда она вернется от Солнца?
К сожалению, логика рынка такова, что реальная ситуация всегда не столь яркая и соблазнительная, как маркетинговые имена. Действительно, RADEON 9600 PRO с тахионом имеет мало чего общего. У TYAN так называются все карты в линейке, даже RADEON 9000 — и тот Tachyon :-). Ну да ладно, это все лирика и шутки, вернемся к делу. И посмотрим на список статей, посвященных R300/R350/RV250/RV350.
Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON 9500/9600/9700/9800
- Аналитический материал по особенностям архитектуры RADEON 9700 и Microsoft DirectX 9.0
- Базовый обзор ATI RADEON 9700 Pro 128MB
- Обзор Gigabyte MAYA II R9700Pro 128MB — производительность на новом стенде на базе Pentium 4 2.53 GHz, а также соперничество с новым драйвером 40.41 от NVIDIA
- Обзор Hercules 3D Prophet 9700 Pro 128MB — производительность нового драйвера CATALYST 2.3 в 3DMark2001 SE, бенчмарки Unreal Tournament 2003 DEMO final release
- Обзор PowerColor Evil Commando2 RADEON 9700 Pro 128MB — продолжение исследования производительности нового драйвера CATALYST 2.3 на базе игровых тестов, вопросы качества 3D-графики
- Экстремальный разгон Hercules 3D Prophet 9700 Pro на базе ATI RADEON 9700 Pro
- Обзор ATI RADEON 9500, 9700 и Gigabyte MAYA II RADEON 9500
- Sapphire Atlantis RADEON 9500 128MB а также тестирование видеокарт в DOOM III v.0.02
- Обзор ATI RADEON 9500 PRO 128MB
- Обзор Gigabyte MAYA II RADEON 9500 PRO и Hercules 3D Prophet 9500 PRO — более детальное исследование анизотропной фильтрации у RADEON 9700
- Обзор RADEON 7500, 8500, 9000/Pro, 9700 Pro производства Sapphire Technology, вопросы качества анизотропии у RADEON 9700
- Обзор HIS Excalibur RADEON 9700 PRO — Тестирование в DirectX 9.0 RC0
- Сводное тестирование ATI RADEON 9500 64MB, 9500 128MB, 9500 PRO, 9700 и 9700 PRO в DirectX 9.0: Часть 1 — Игровые тесты и 3DMark2001, а также Soft9700!
- Сводное тестирование ATI RADEON 9500 64MB, 9500 128MB, 9500 PRO, 9700 и 9700 PRO в DirectX 9.0: Часть 2 — Тестирование в DirectX 9.0 — синтетические тесты из RightMark 3D
- Обзор Sapphire Atlantis RADEON 9700 и RADEON 9700 PRO Ultimate Edition, вариант в стихотворной форме
- Обзор YUAN SmartVGA RADEON 9000 64MB и RADEON 9700 PRO
- Обзор видеокарт на базе продуктов ATI производства Connect3D
- Обзор ATI RADEON 9800 PRO 128MB
- Обзор HIS Excalibur RADEON 9500 128MB (128bit)
- Обзор ATI RADEON 9600 PRO 128MB: Часть 1 — игровые тесты и производительность
- Обзор Hercules 3D Prophet 9800 PRO 128MB и Hercules 3D Prophet 7500 128MB, а также «разбор полетов» в свете скандала вокруг 3DMark03
- Обзор Hercules 3D Prophet 9800 PRO 128MB и Hercules 3D Prophet 7500 128MB (одной страницей)
- Обзор видеокарт на базе ATI RADEON 9200/9600/9600PRO/9800PRO производства Sapphire Technologies
- Обзор видеокарт на базе ATI RADEON 9800 PRO производства Connect3D, Gigabyte и CP.Technology
- Обзор Manli RADEON 9800 PRO 256MB на базе ATI RADEON 9800 PRO
- Обзор видеокарт на базе ATI RADEON 9600/9600 PRO производства Gigabyte, Hercules и Sapphire
- Обзор Sapphire Atlantis RADEON 9800 PRO 256MB Ultimate Edition на базе ATI RADEON 9800 PRO - вопросы качества графики в UT2003/Unreal II и др.играх, махинации с анизотропией
- Обзор видеокарт на базе ATI RADEON 9200/9600/9600 PRO/9800 PRO производства Connect3D
Мы уже многократно рассматривали RADEON 9600 PRO и прекрасно знаем, что данная видеокарта позиционируется в верхний край middle-end рынка, являясь соперницей для NVIDIA GeForce FX 5600 Ultra. Сравнивать с предыдущими поколениями RADEON 9500/PRO нет смысла, поскольку эти карты быстро покидают рынок.

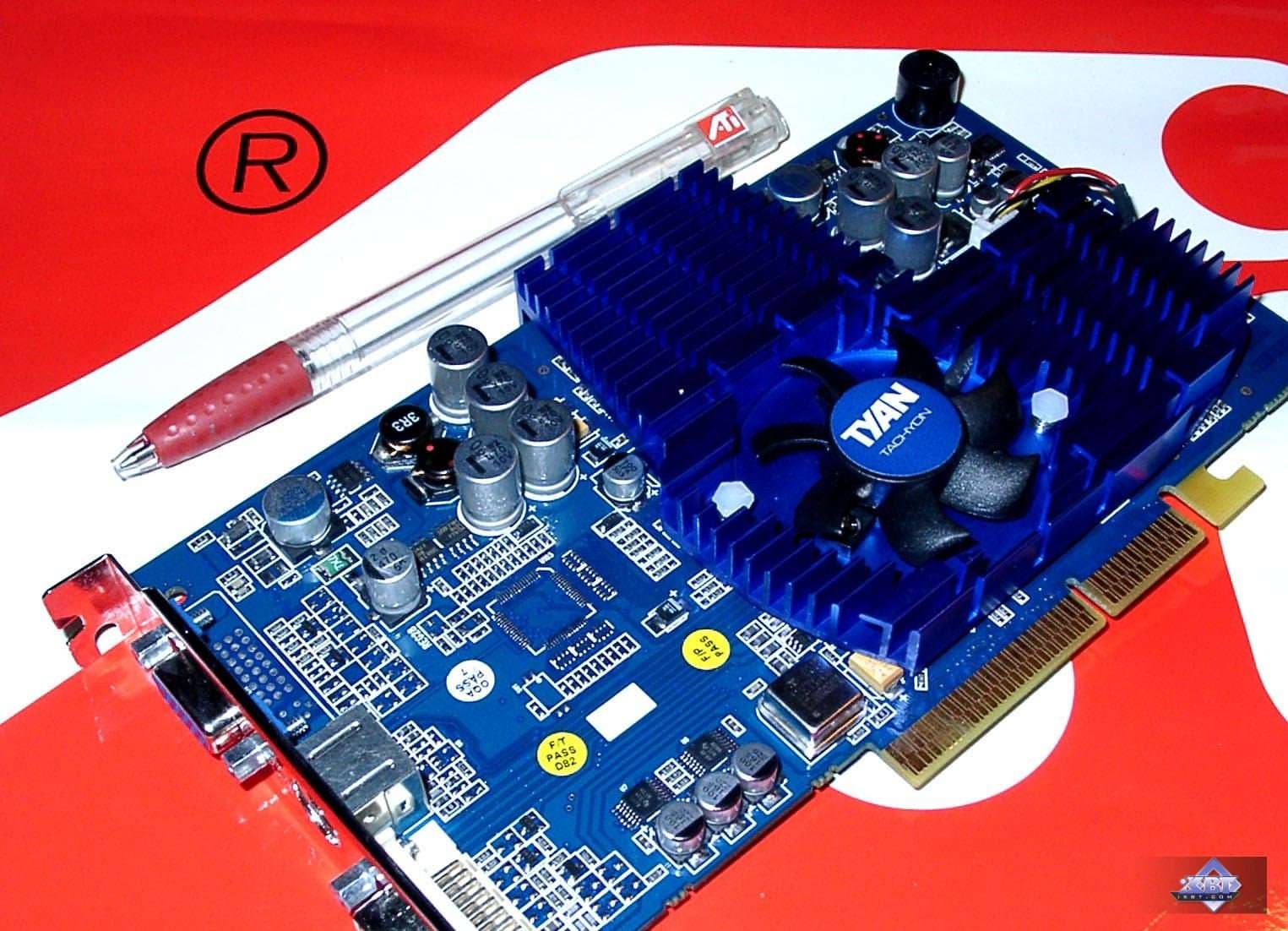

Чем же так примечателен продукт от TYAN? Ну, прежде всего тем, что это уникальная разработка компании. Видеокарта имеет свой дизайн, отличный от reference. Впрочем, не будем забегать вперед.
Кстати, может, кто не знает, что это за фирма такая? Поясню, это компания с очень солидным возрастом (основана в 1989 году одним из директоров Intel и IBM на то время, который и поныне возглавляет эту фирму), занимается выпуском в основном весьма дорогих и направленных на сектор серверов и рабочих станций системных плат, а также в целом серверов и рабочих станций.
В последнее время компания расширила ассортимент своих продуктов и стала выпускать системные платы и для обычных компьютеров для домашнего и офисного использования. Кроме того, в списке разделов в каталоге фирмы появились и видеокарты. Как уже можно догадаться, все они получили марку Tachyon.
Итак, сегодня у нас в лаборатории побывала весьма интересная карта, имеющая свои плюсы и минусы.
Плата

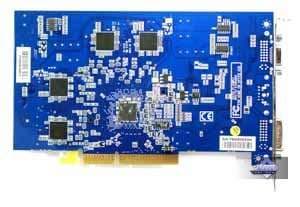

| Карта имеет интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM , размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. | |
|---|---|

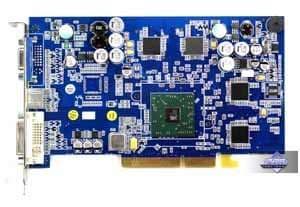

| TYAN Tachyon G9600 PRO 128MB | |

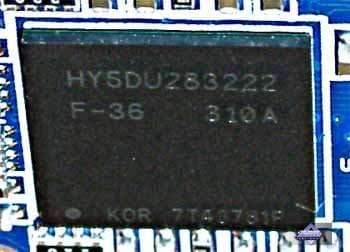

| Микросхемы памяти производства Hynix. Время выборки у микросхем памяти 3,6 ns(!), что соответствует частоте работы примерно 275 (550) МГц, память же работает на частоте 300 (600) МГц (разгон памяти со стороны производителя!). Частота работы GPU — 400 MHz. Интерфейс обмена с памятью — 128 бит. |  |

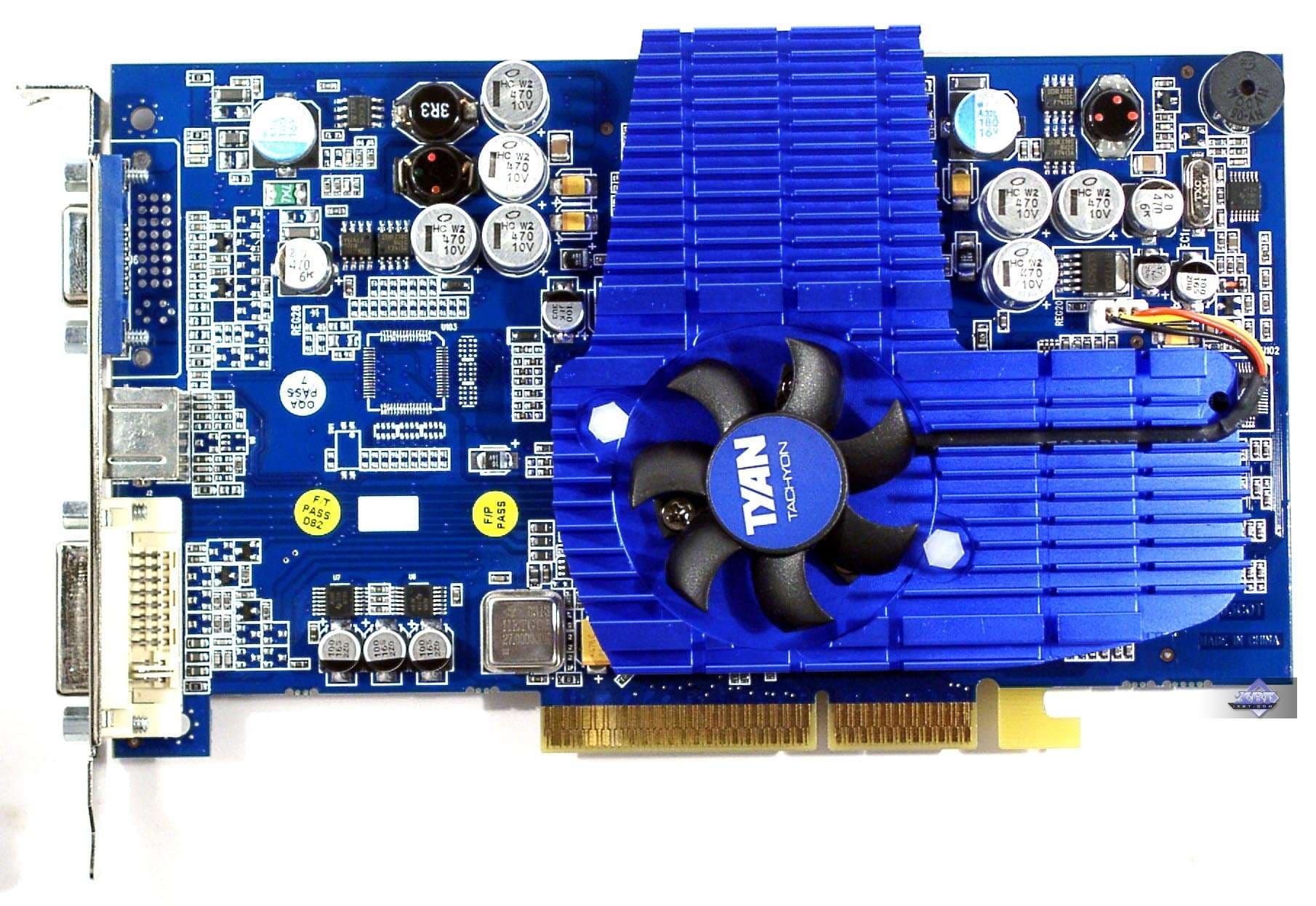

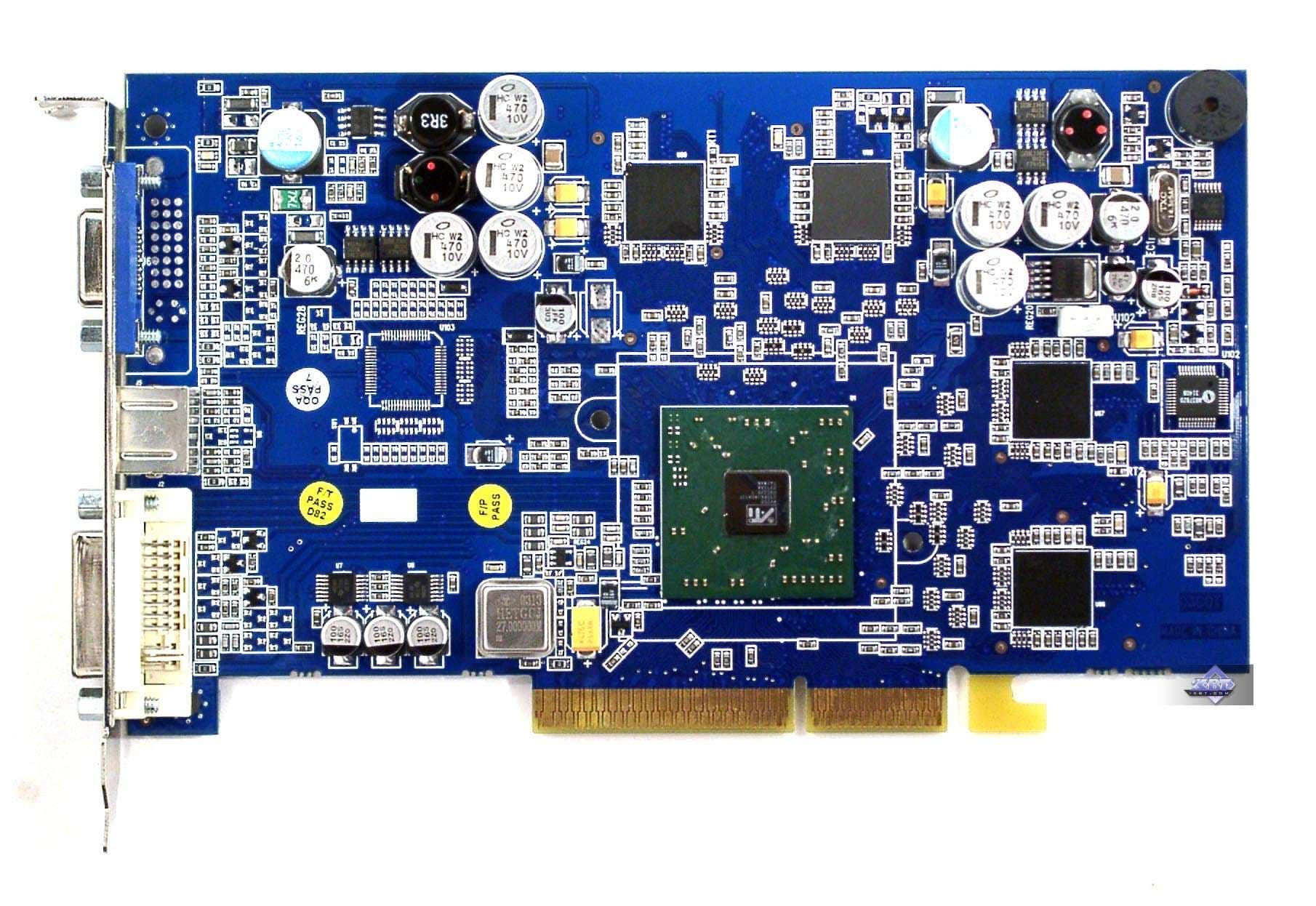

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|
| TYAN Tachyon G9600 PRO 128MB | Reference card ATI RADEON 9600 PRO |
 |  |
 | |

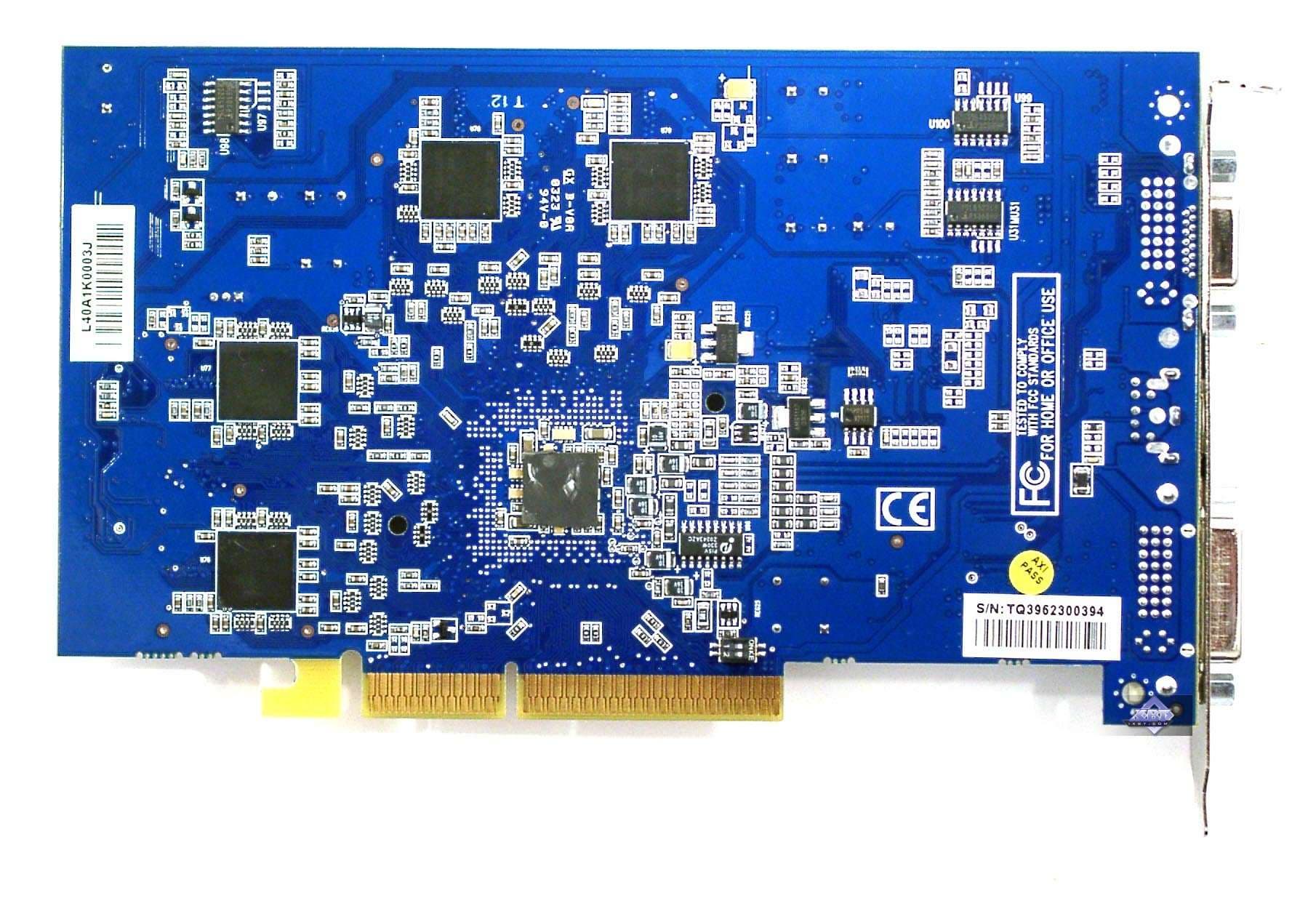

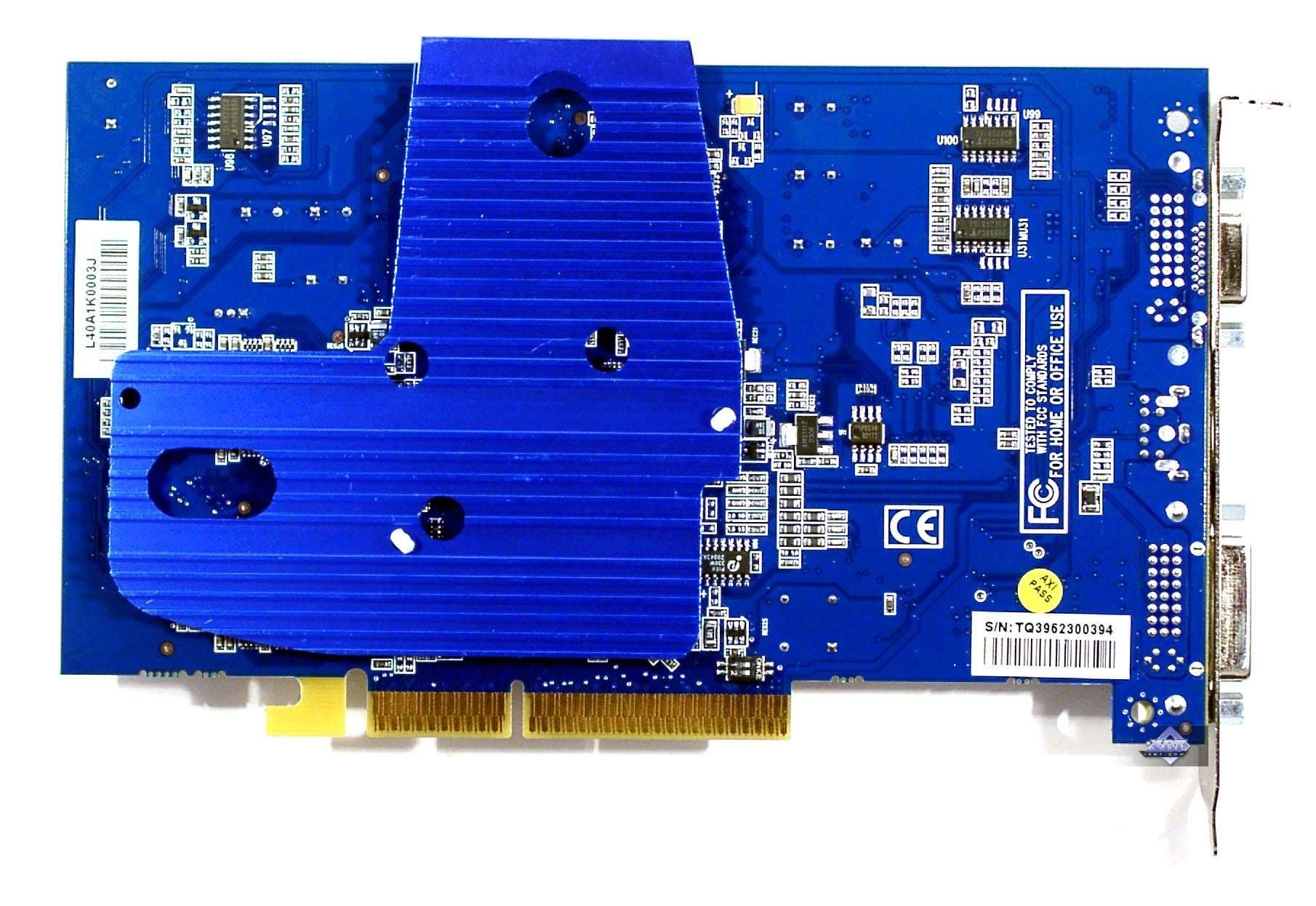

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|
| TYAN Tachyon G9600 PRO 128MB | Reference card ATI RADEON 9600 PRO |
 |  |
 | |
Как мы видим, дизайн очень сильно отличается от эталонного. Во-впервых, есть посадочное место под микросхему RAGE THEATER 200, которая, по всей видимости, может обеспечить видеокарте VIVO. Во-вторых, есть система аппаратного мониторинга состояния карты, но о ней ниже.
А пока рассмотрим систему охлаждения.

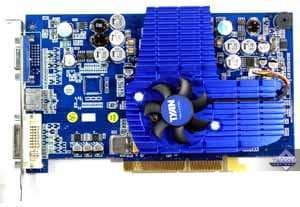

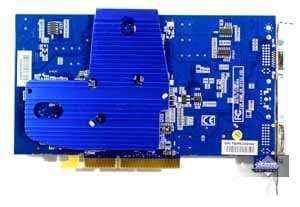

| TYAN Tachyon G9600 PRO 128MB | |
|---|---|

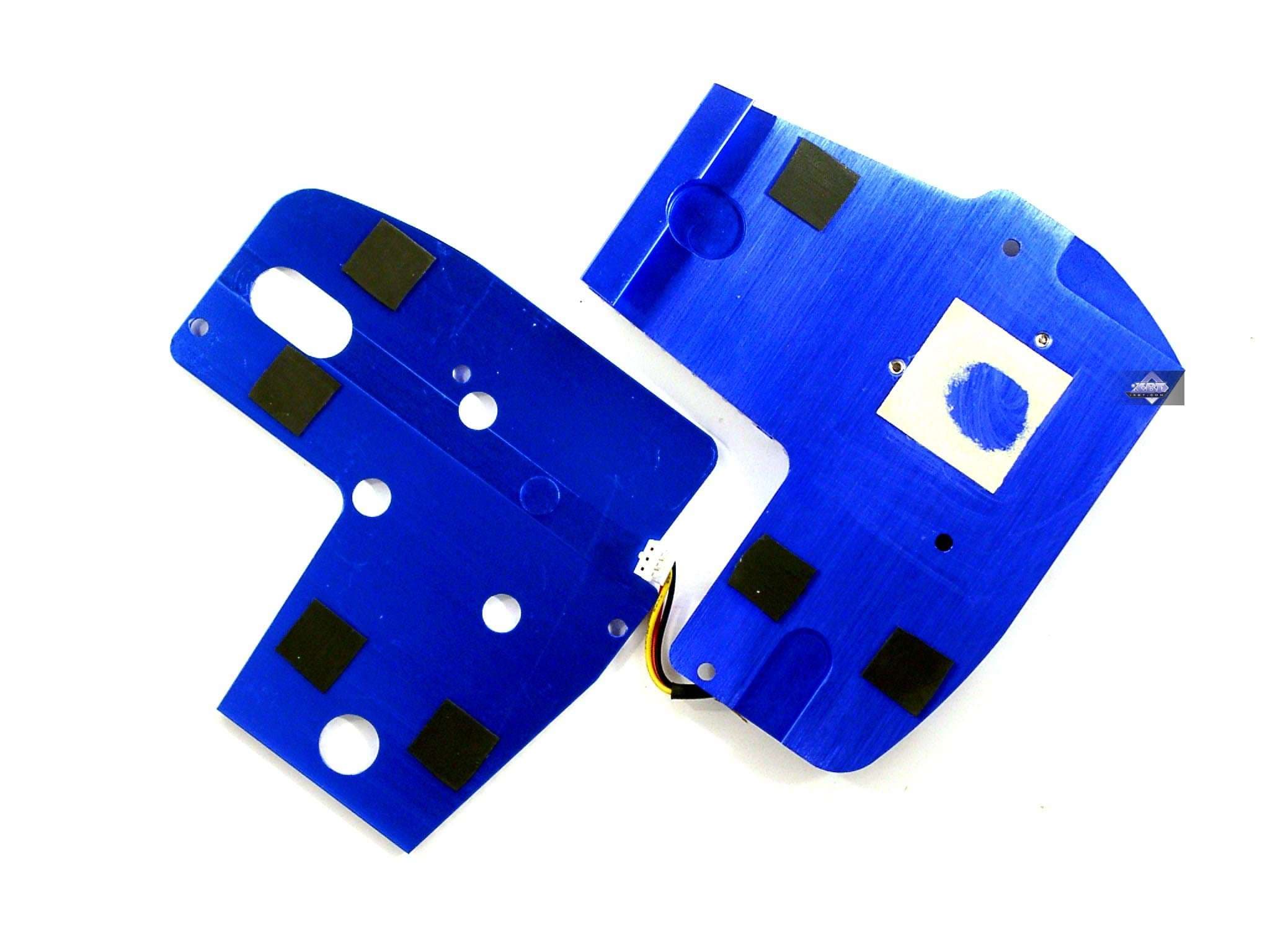

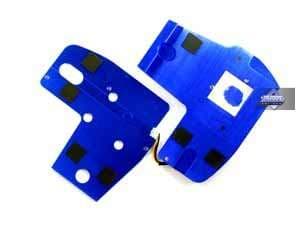

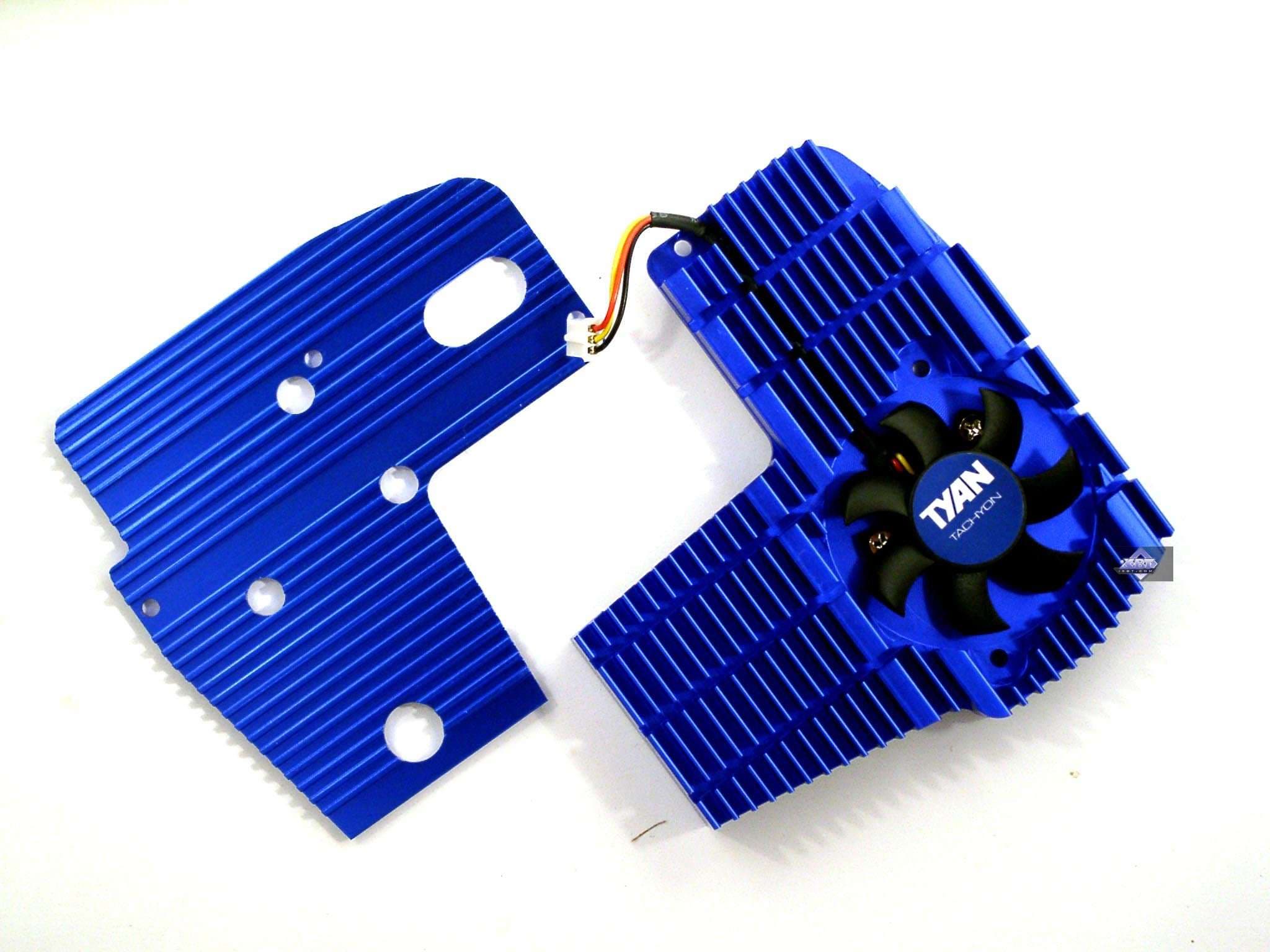

Кулерная система состоит из двух радиаторов, один из которых, одеваемый на переднюю часть видеокарты, имеет вентилятор, работающий на высоких оборотах (до 5500). Оба радиатора призваны охлаждать не только GPU, но и микросхемы памяти. Прижим к последним обеспечивается засчет упругих термоэлементов между радиатором и поверхностью микросхемы. |  |
 | |
А теперь перейдем к уникальной технологии аппаратного мониторинга.

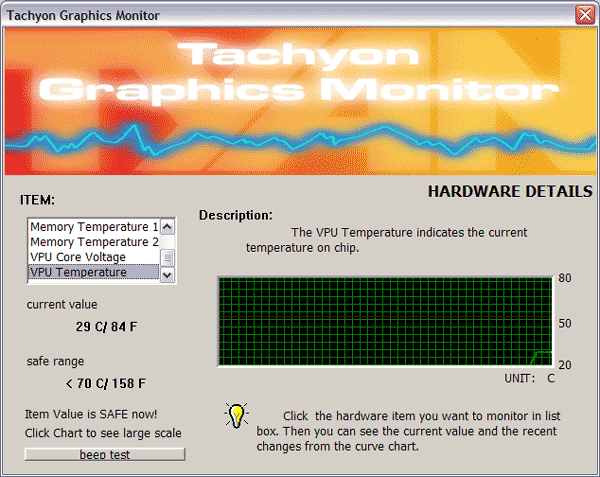

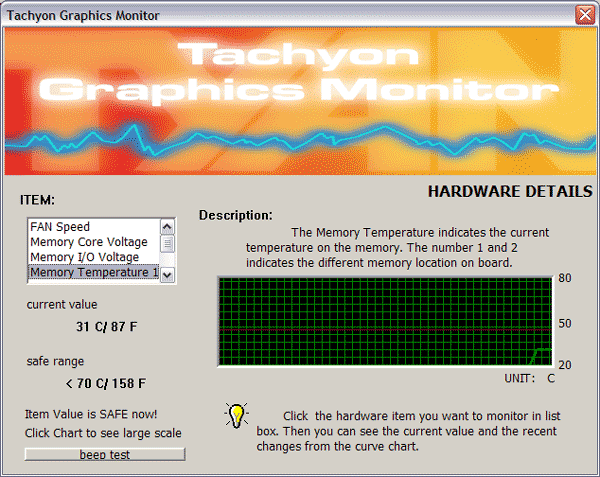

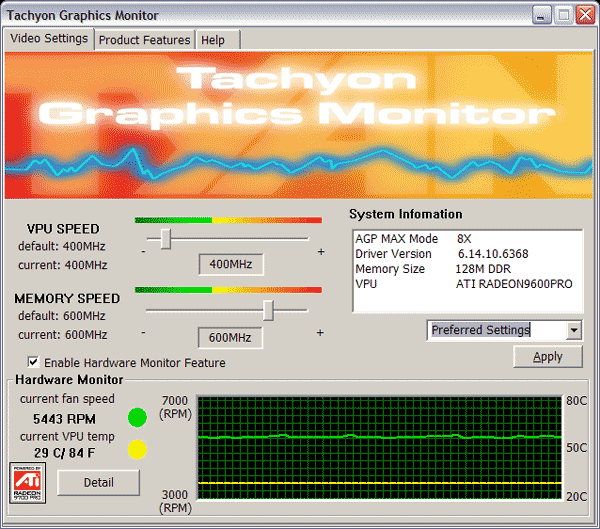

Контролем за температурой занимается микросхема от Winbond. А управлением мониторингом занимается программа TYAN Graphic Monitor:

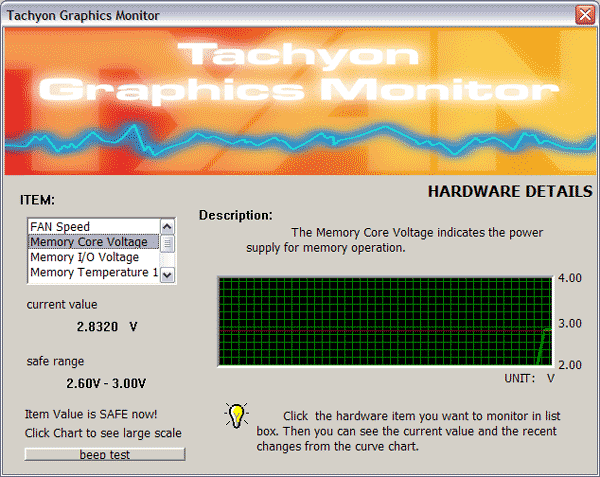

Как мы видим, осуществляется контроль вольтажа на ядре и на памяти, температуры на ядре (видимо, средствами самого процессора), на верхнем блоке микросхем памяти и на правом блоке микросхем (на каждом блоке есть по одному терморезистору). Разумеется, учитывая наличие тахометра на вентиляторе, контролируется и частота вращения последнего.
На PCB в правом верхнем углу установлен спикер, который в случае какого-либо отклонения параметров контроля от границ номинала оповестит владельца об этом. Сама программа TGM находится в панели задач внизу справа. Обратим также внимание на то, что в качестве бонуса в утилите есть и оверклокер.

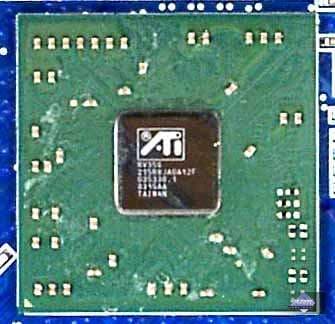

В заключение рассмотрения самой карты покажем GPU (который, кстати, работает всего на 1.3В):
Рассмотрим комплект поставки.
| TYAN Tachyon G9600 PRO 128MB | |
|---|---|

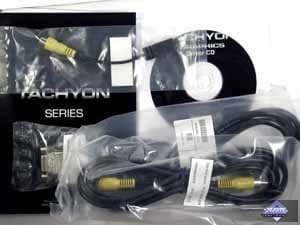

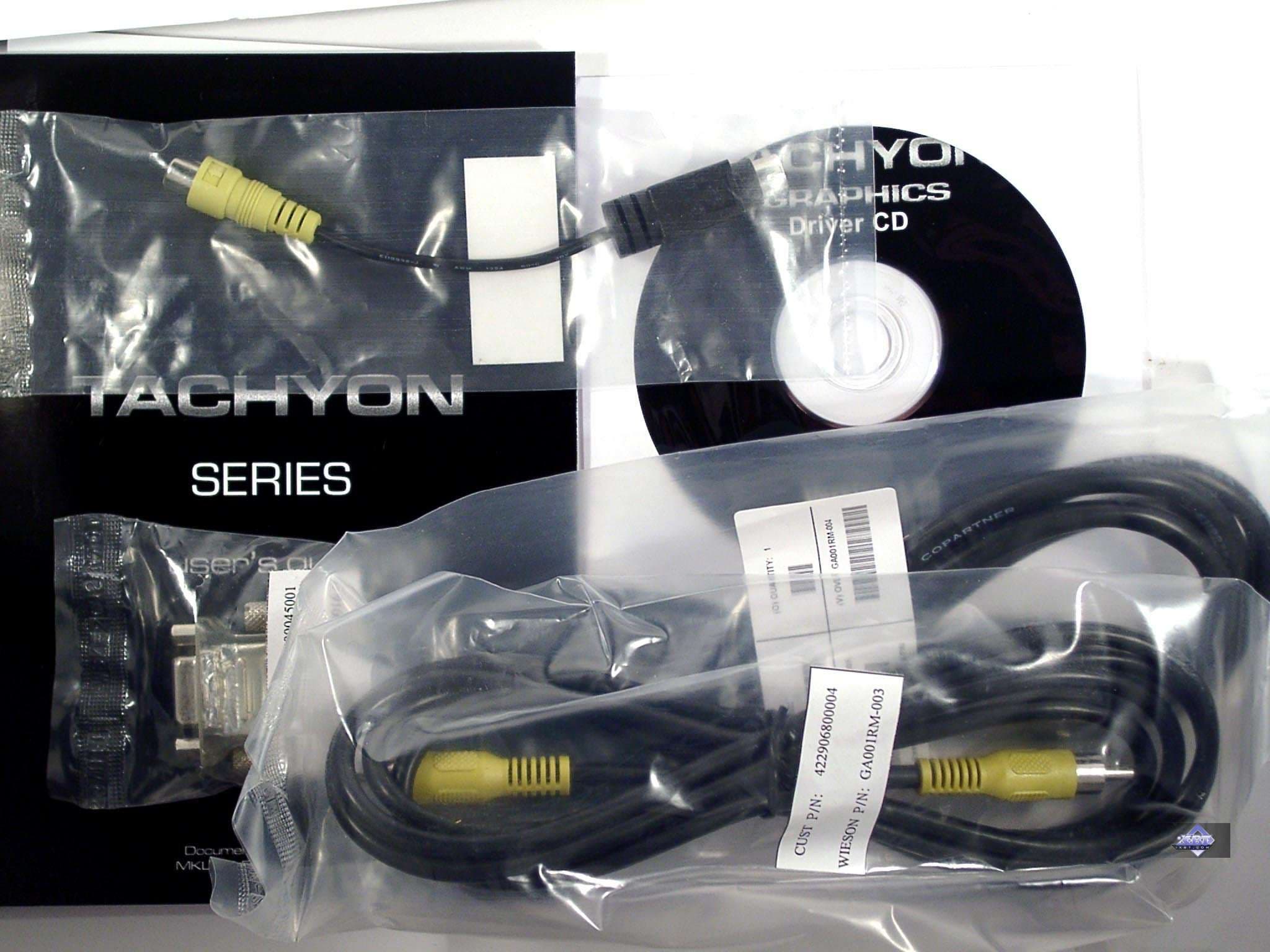

| В коробке можно найти диск с системным ПО (в т.ч. TGM и WinDVD), руководство пользователя, переходники S-Video-to-RCA и DVI-to-d-Sub, удлинители для TV-out. |  |
А теперь посмотрим на упаковку:
| TYAN Tachyon G9600 PRO 128MB | |
|---|---|
Вроде бы обычный картонный бокс, однако на нем можно найти указание частот работы видеокарты (что ценно и очень редко встретишь на коробках) аж 2 раза. |  |
 | |
Установка и драйверы
Конфигурации тестовых стендов:
- Компьютер на базе Pentium 4 3200 MHz:
- процессор Intel Pentium 4 3200 МГц;
- системная плата DFI LANParty Pro875 (i875P);
- оперативная память 1024 MB DDR SDRAM;
- жесткий диск Seagate Barracuda IV 40GB;
- операционная система Windows XP SP1; DirectX 9.0a;
- мониторы ViewSonic P810 (21") и ViewSonic P817 (21").
- драйверы ATI версии 6.368.
VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.
Разгон
| TYAN Tachyon G9600 PRO 128MB | 400/600 -> 480/604 MHz (смысла в разгоне просто нет из-за уже ранее разогнанной памяти, которая установлена на карте! А производительность карты упирается прежде всего в память) |
|---|
Подчеркну два важных момента:
Результаты тестов
Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:
- Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
- Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
- В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, «не дружащие» с теми или иными видеокартами.
Что касается протестированного экземпляра, то совместно с ViewSonic P817 и кабелем BNC Bargo плата продемонстрировала отменное качество в следующих разрешениях и частотах:
| TYAN Tachyon G9600 PRO 128MB | 1600x1200x85Hz, 1280x1024x100Hz, 1024x768x100Hz |
|---|
Результаты тестов: сравнение производительности исследуемых карт
В качестве инструментов для тестирования использовались:
- Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, ixbt0703demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут. Порядок тестирования: нажатием клавиши '~' вызываете консоль, где набираете: timedemo 1 (нажать Enter)
demo [имя Файла] (нажать Enter)
- Unreal 2: The Awakening (Infogrames), DirectX 8.1, мультитекстурирование, тестирование проводится при помощи вспомогательного пакета Bench'emAll! 2.5beta.
- Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) — OpenGL, мультитекстурирование, ixbt0703demo, настройки тестирования: quality. Порядок тестирования: нажатием клавиши '~' вызываете консоль, где набираете: dem_bProfile=1 (нажать Enter)
из меню запускаете demo
- Codecreatures Benchmark Pro (Codecult) — Direct3D, Shaders, Hardware T&L, Dot3, cube texturing, максимально возможное качествоПорядок тестирования: запускаете тест следующим образом: Codecreatures Benchmark Pro.exe (нажать Enter) В меню выбрать нужный тест, либо запустить тесты (в подменю Official Benchmark) начиная с разрешения 1600x1200 и заканчивая 1024x768.
- Unreal Tournament 2003 v.2225 (Digital Extreme/Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчаниюДля тестирования используется ixbt0703demo тестовая сцена.
- RightMark 3D (одна из игровых сцен) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4). настройки тестирования: pixel shaders 1.1, shadow buffers OFF.
Производительность
- 1. Return to Castle Wolfenstein —
- 2. Unreal Tournament 2003 —
- 3. Codecreatures Benchmark Pro
- 4. Unreal 2: The Awakening
- 5. Serious Sam: The Second Encounter
- 6. RightMark 3D
Я думаю, что нет смысла рассказывать снова о том, что RADEON 9600 PRO — очень достойный соперник NVIDIA GeForce FX 5600 Ultra. Наши предыдущие тесты и анализы это уже доказали. Нынешняя карта просто это подтвердила, ибо ее производительность от ранее протестированных RADEON 9600 PRO не отличается.
Выводы
Итак, TYAN Tachyon G9600 PRO 128MB может дать пользователю:
- Хорошую скорость в 3D-графике, которая подчас дает возможность поиграть и с АА и/или анизотропной фильтрацией;
- Современное технологичное решение с поддержкой DX9;
- Контроль за состоянием карты с точки зрения перегрева и вольтажа. Это особенно ценно при разгоне. Хотя при таких микросхемах памяти о разгоне можно и не мечтать!
Что касается последнего пункта… Да, это удивительно и даже поразительно, что такая уважаемая и маститая компания вдруг стала разгонять память на видеокарте. С другой стороны, ведь нареканий на качество продуктов TYAN очень и очень мало, это известный бренд, где изделия подчас проходят тщательный ручной контроль каждого экземпляра. Вероятно, их инженеры уверены в разводке данной карты, а также многократно испытывали подобные микросхемы на работу на повышенных частотах, прежде чем их пустить в дело. Хотя все равно это не дело. Все же разгон есть разгон. Вот строка из техспецификаций для данной памяти: 4Mx32 HY5DU283222F-36 128M 4K 2.5V 275MHz 144 FBGA
Четко указана номинальная частота работы такой памяти — 275 МГц. Это отнюдь не 300 МГц, на которых она работает на протестированной видеокарте.
Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.
