Как известно, компания Saphhire Technologies является по сути самым первым партнером канадской ATI Technologies, ведь сам Sapphire — это дочерняя структура большого концерна PC Partner, на производственных мощностях которого уже несколько лет выпускаются видеокарты на базе всевозможных процессоров от ATI. В том числе видеокарты, которые ATI продает под своим брендом, выпускаются на заводах PC Partner в Китае.
Это все свидетельствует о том, что качество изготовления карт у Sapphire весьма высокое. Разумеется, без накладок не бывает и тут, но все же это чаще исключение из правил. А вот что касается ассортимента выпускаемой продукции, то Sapphire как раз этим сильно отличается от других партнеров ATI. Компания выпускает просто широченную гамму видеокарт с разными объемами локальной видеопамяти и частотами. К сожалению, многие платы идут в продажу в виде «кота в мешке», когда пользователь даже не ведает, с какими частотами он покупает карту. А что-что, а с частотами Sapphire «играть» любит!
Но и это не все. У компании много продуктов своего собственного дизайна (а не только на базе reference от ATI). Это также иногда приводит к путаницам. Поэтому на русско-язычном сайте фирмы есть целый каталог продуктов с указанием их P/N, чтобы легче разобраться, что за карта и какие частоты у нее.
Но все же, несмотря на эти минусы, продукция Sapphire все более и более становится популярной в России, компания видит перспективность нашего рынка, открыла маленькое представительство в Москве, все больше дилеров начинают работать с фирмой. Порукой тому не только высокое качество и гарантии, но и доступные цены.
Сегодня мы будем рассматривать целую гамму новых продуктов Sapphire, где будут встречаться не только представители High-End, но и Low-End. Что касается карт на базе RADEON 9700-9800, то советую обратить ваш взор на уже ранее вышедшие материалы по этим картам. Все базовые познания можно почерпнуть оттуда.
Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON 9500/9700/9800
- Аналитический материал по особенностям архитектуры RADEON 9700 и Microsoft DirectX 9.0
- Базовый обзор ATI RADEON 9700 Pro 128MB
- Обзор Gigabyte MAYA II R9700Pro 128MB — производительность на новом стенде на базе Pentium 4 2.53 GHz, а также соперничество с новым драйвером 40.41 от NVIDIA
- Обзор Hercules 3D Prophet 9700 Pro 128MB — производительность нового драйвера CATALYST 2.3 в 3DMark2001 SE, бенчмарки Unreal Tournament 2003 DEMO final release
- Обзор PowerColor Evil Commando2 RADEON 9700 Pro 128MB — продолжение исследования производительности нового драйвера CATALYST 2.3 на базе игровых тестов, вопросы качества 3D-графики
- Экстремальный разгон Hercules 3D Prophet 9700 Pro на базе ATI RADEON 9700 Pro
- Обзор ATI RADEON 9500, 9700 и Gigabyte MAYA II RADEON 9500
- Sapphire Atlantis RADEON 9500 128MB а также тестирование видеокарт в DOOM III v.0.02
- Обзор ATI RADEON 9500 PRO 128MB
- Обзор Gigabyte MAYA II RADEON 9500 PRO и Hercules 3D Prophet 9500 PRO — более детальное исследование анизотропной фильтрации у RADEON 9700
- Обзор RADEON 7500, 8500, 9000/Pro, 9700 Pro производства Sapphire Technology, вопросы качества анизотропии у RADEON 9700
- Обзор HIS Excalibur RADEON 9700 PRO — Тестирование в DirectX 9.0 RC0
- Сводное тестирование ATI RADEON 9500 64MB, 9500 128MB, 9500 PRO, 9700 и 9700 PRO в DirectX 9.0: Часть 1 — Игровые тесты и 3DMark2001, а также Soft9700!
- Сводное тестирование ATI RADEON 9500 64MB, 9500 128MB, 9500 PRO, 9700 и 9700 PRO в DirectX 9.0: Часть 2 — Тестирование в DirectX 9.0 — синтетические тесты из RightMark 3D
- Обзор Sapphire Atlantis RADEON 9700 и RADEON 9700 PRO Ultimate Edition, вариант в стихотворной форме
- Обзор YUAN SmartVGA RADEON 9000 64MB и RADEON 9700 PRO
- Обзор видеокарт на базе продуктов ATI производства Connect3D
- Обзор ATI RADEON 9800 PRO 128MB
- Обзор HIS Excalibur RADEON 9500 128MB (128bit)
- Обзор Hercules 3D Prophet 9800 PRO 128MB и Hercules 3D Prophet 7500 128MB, а также «разбор полетов» в свете скандала вокруг 3DMark03
- Обзор Hercules 3D Prophet 9800 PRO 128MB и Hercules 3D Prophet 7500 128MB (одной страницей)
А мы приступаем к рассмотрению карт. Замечу, что одна из протестированных карт не участвует в результатах — это All-In-Wonder 9700 PRO, поскольку ее скорость не отличается от рядового RADEON 9700 PRO, а мультимедийные функции уже рассмотрены нашим автором Алексеем Самсоновым в отдельной статье. В этом материале мы лишь рассмотрим отличия этого изделия в исполнении Sapphire от продукта от ATI (если они, конечно, есть).
Прошу обратить внимание на то, что этот материал впервые освещает 256-мегабайтную карту на базе RADEON 9800 PRO! Платы

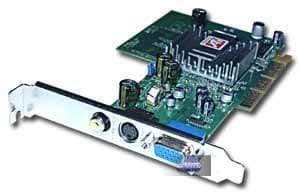

| Sapphire Atlantis RADEON 9200 64MB 64bit |  | |
|---|---|---|

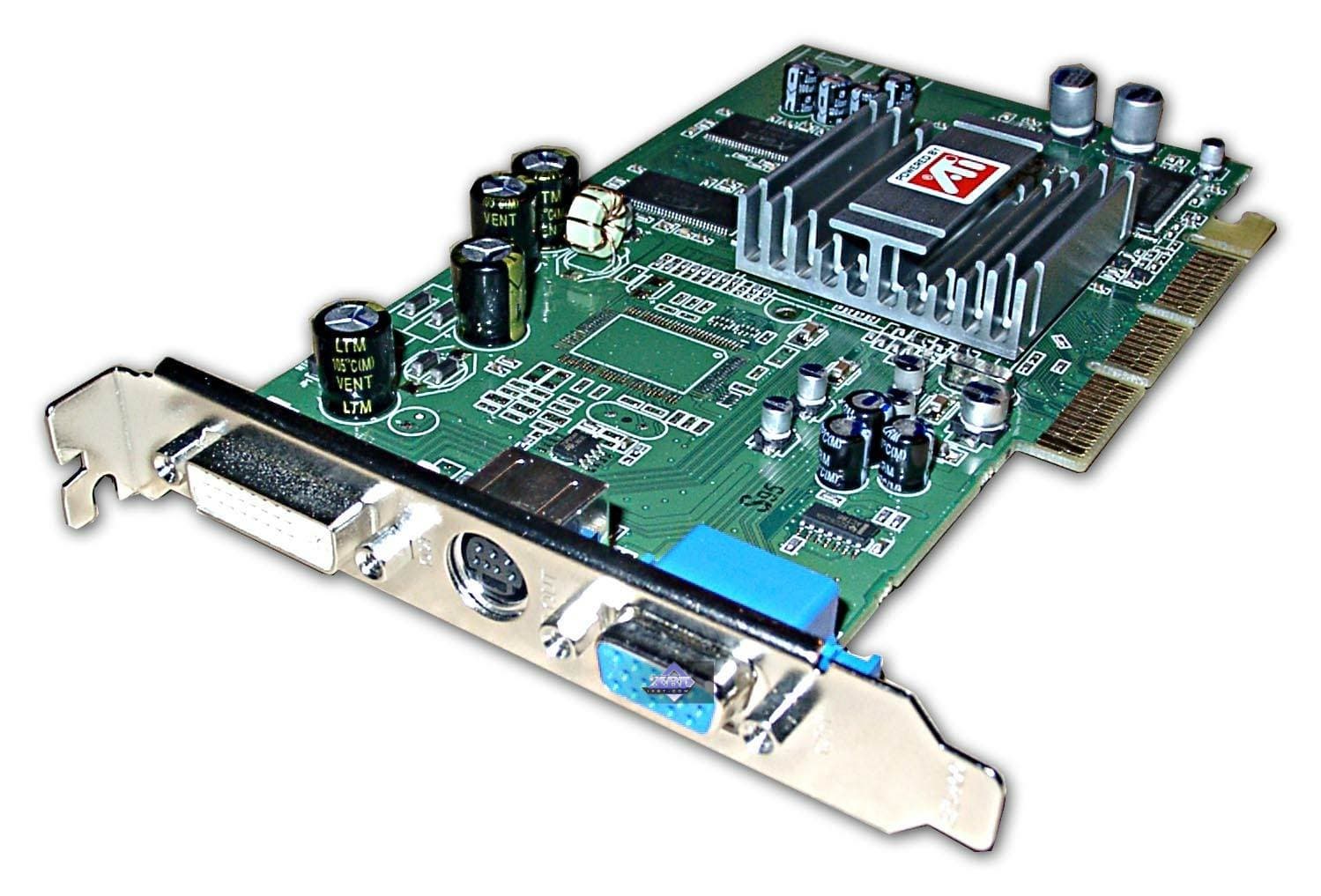

| Sapphire Atlantis RADEON 9200 128MB |  | |
| Sapphire Atlantis RADEON 9600 128MB |  | |
| Sapphire Atlantis RADEON 9600 PRO 128MB |  | |
| Sapphire Atlantis RADEON 9800 PRO 128MB |  | |
| Sapphire Atlantis RADEON 9800 PRO 256MB DDR-II |  | |
| Sapphire Atlantis All-in-Wonder 9700 PRO 128MB |  | |

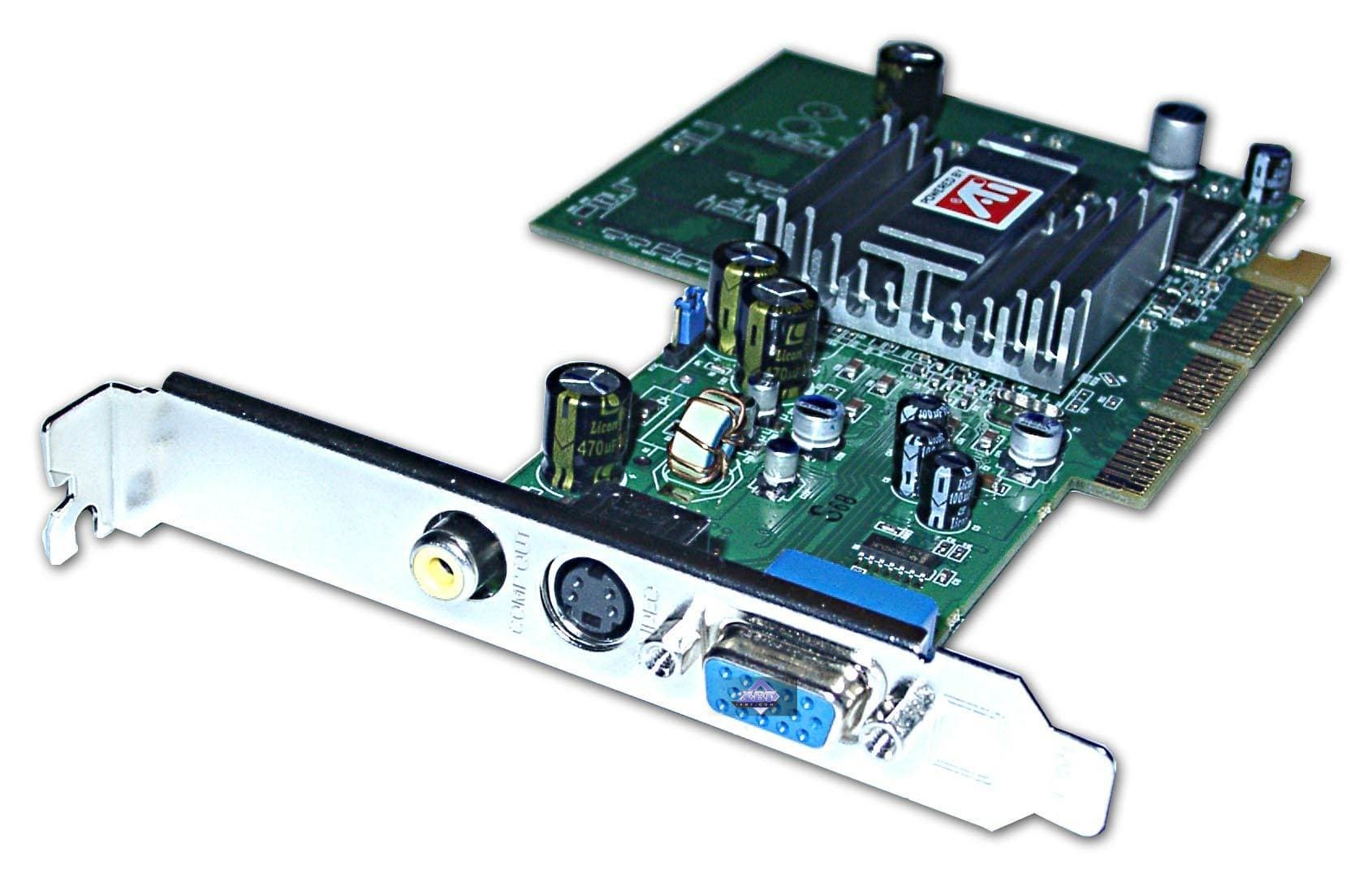

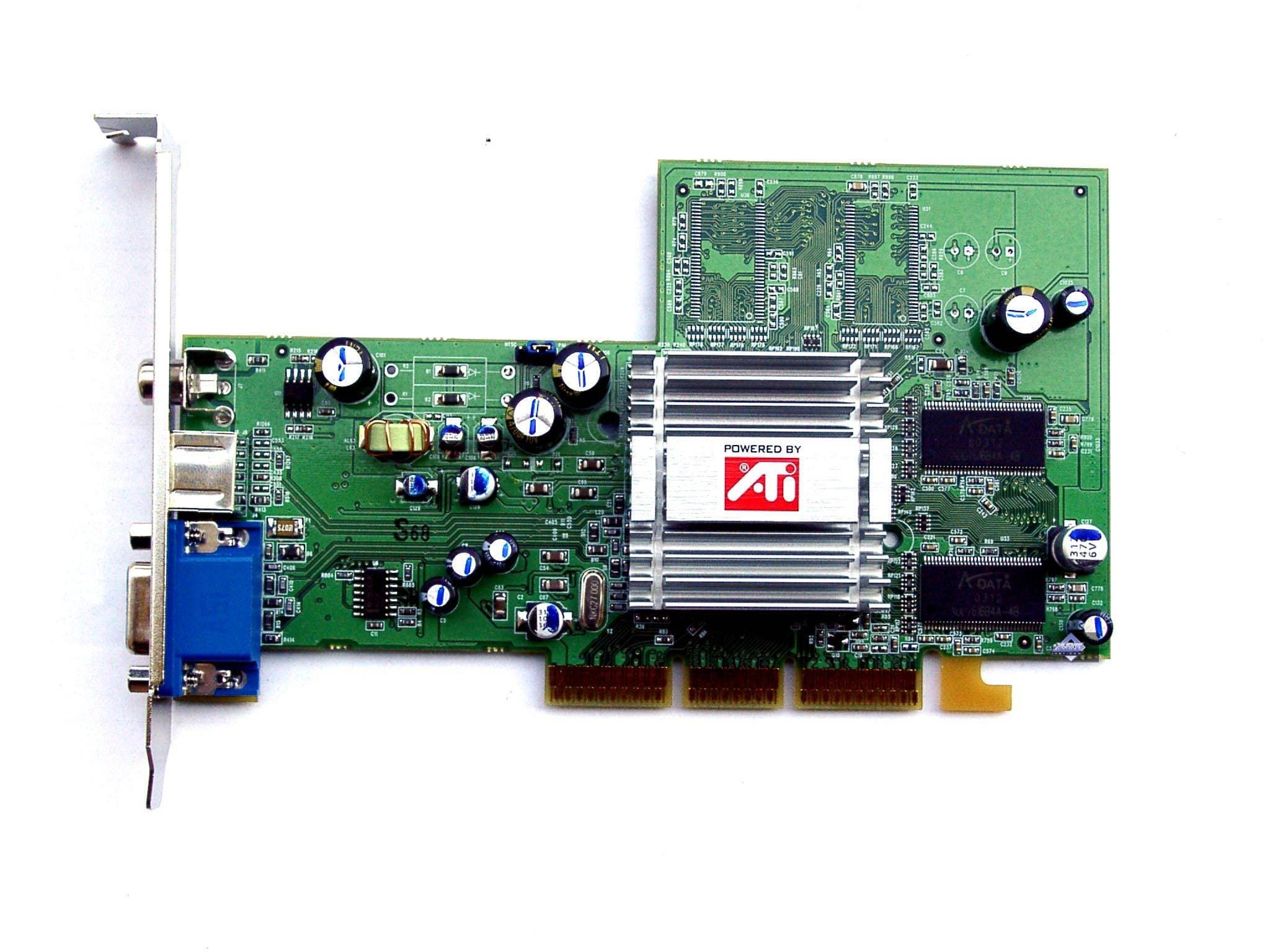

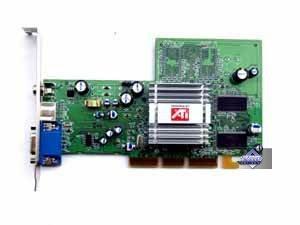

| Sapphire Atlantis RADEON 9200 64MB 64bit | |
|---|---|

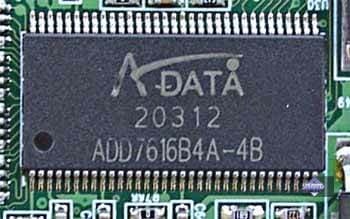

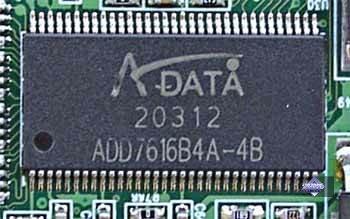

| Карта имеет интерфейс AGP x8/x4/x2, 64 МБ памяти DDR SDRAM, размещенной в 4-х микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти маркировки A-Data. Время выборки у микросхем памяти 4 ns, что соответствует частоте работы 250 (500) МГц, память работает на частоте 200 (400) МГц. Частота работы GPU — 250 MHz. Подчеркну, что шина обмена с памятью у карты — 64bit!!! К сожалению, об этом никто не сказано, ни на коробке, ни на самой карте, ни на сайте производителя. Как мы видим, 64 мегабайта получились за счет отсечения половины микросхем памяти (пустые места на PCB), каждая микросхема — 16 битная, в сумме — 64бит. |  |

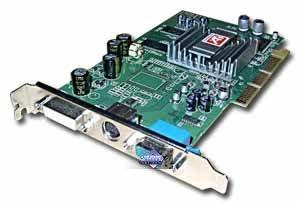

| Sapphire Atlantis RADEON 9200 128MB | |

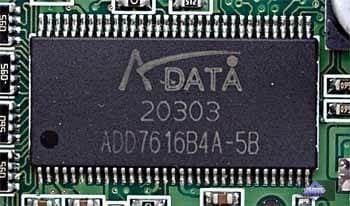

| Карта имеет интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти маркировки A-Data. Время выборки у микросхем памяти 5 ns, что соответствует частоте работы 200 (400) МГц, на которой память и работает. Частота работы GPU — 250 MHz. Шина обмена с памятью — 128бит. |  |

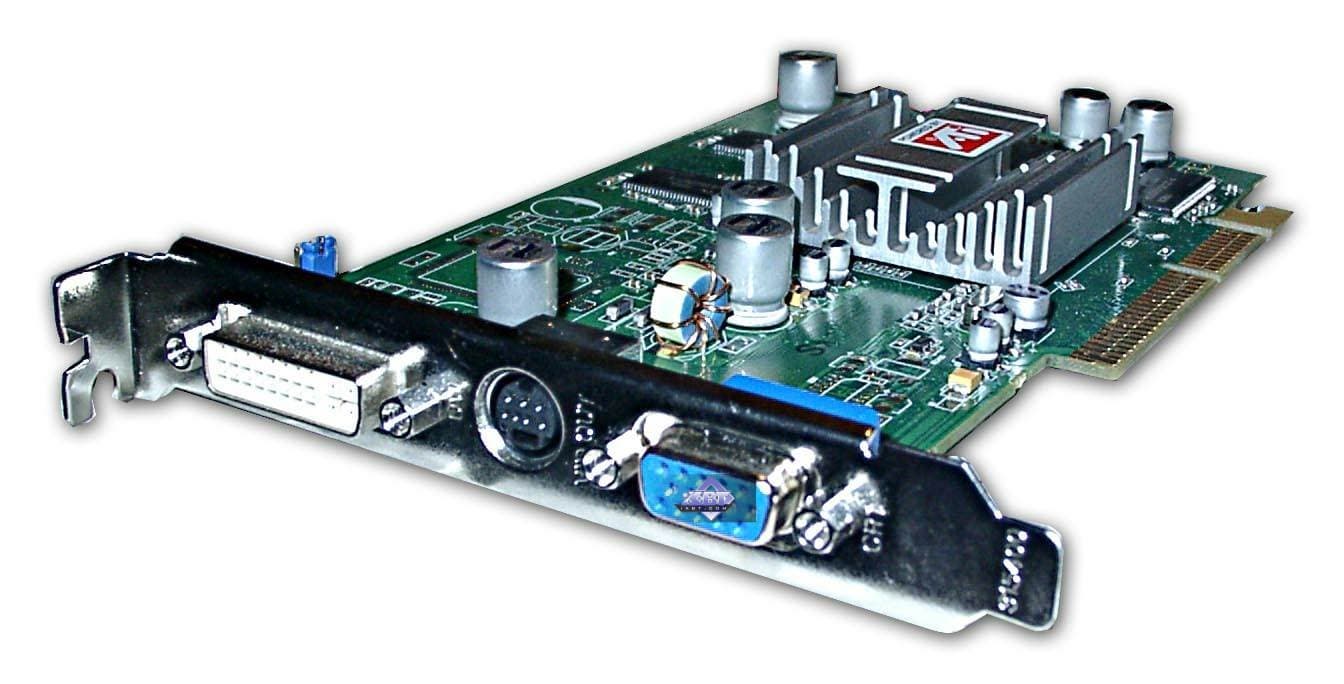

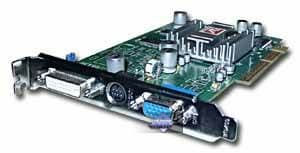

| Sapphire Atlantis RADEON 9600 128MB | |

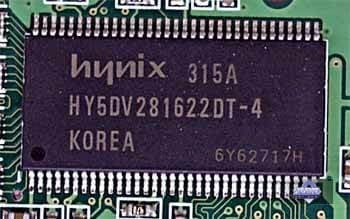

| Карта имеет интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти производства Hynix. Время выборки у микросхем памяти 4 ns, что соответствует частоте работы 250 (500) МГц, память работает на частоте 200 (400) МГц. Частота работы GPU — 325 MHz, шина обмена с памятью — 128бит. |  |

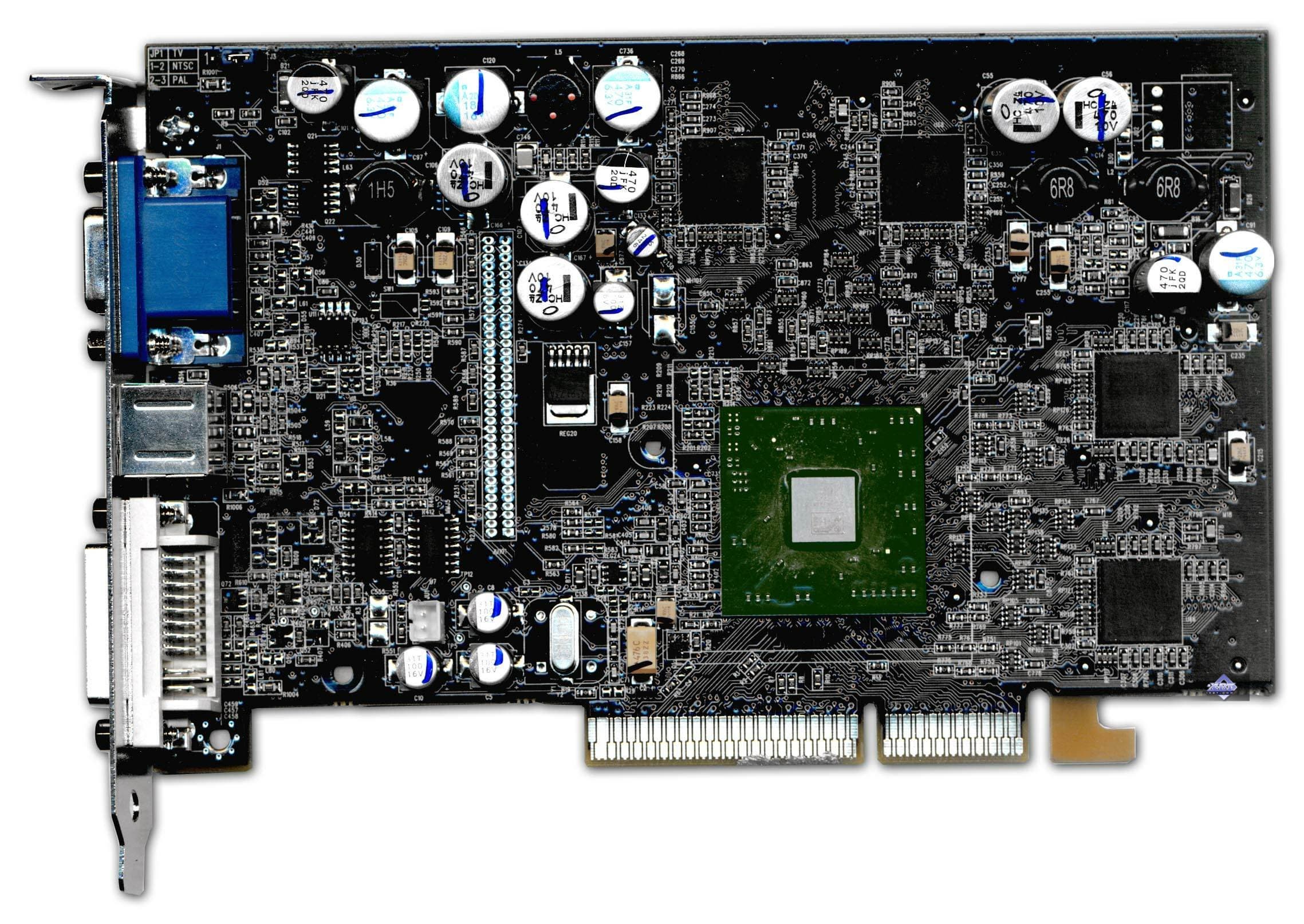

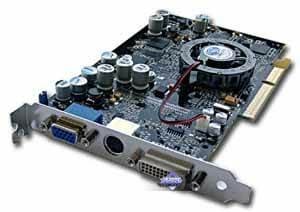

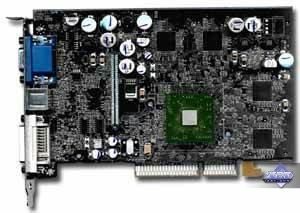

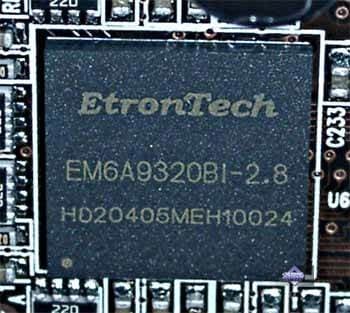

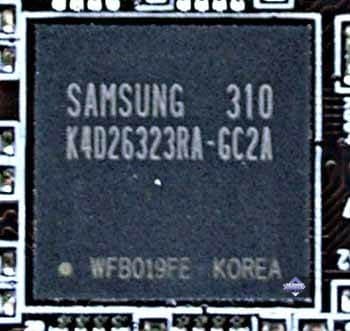

| Sapphire Atlantis RADEON 9600 PRO 128MB | |
| Карта имеет интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. В нашей лаборатории побывали две карты, имеющие разные микросхемы памяти. На одной они — производства Samsung (BGA). На второй EtronTech. Время выборки у микросхем памяти 2.8 ns, что соответствует частоте работы примерно 350 (700) МГц, память работает на частоте 300 (600) МГц. Частота работы GPU — 400 MHz, шина обмена с памятью 128бит. |  |
 | |

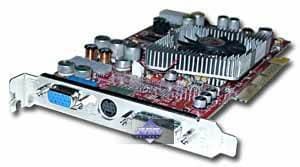

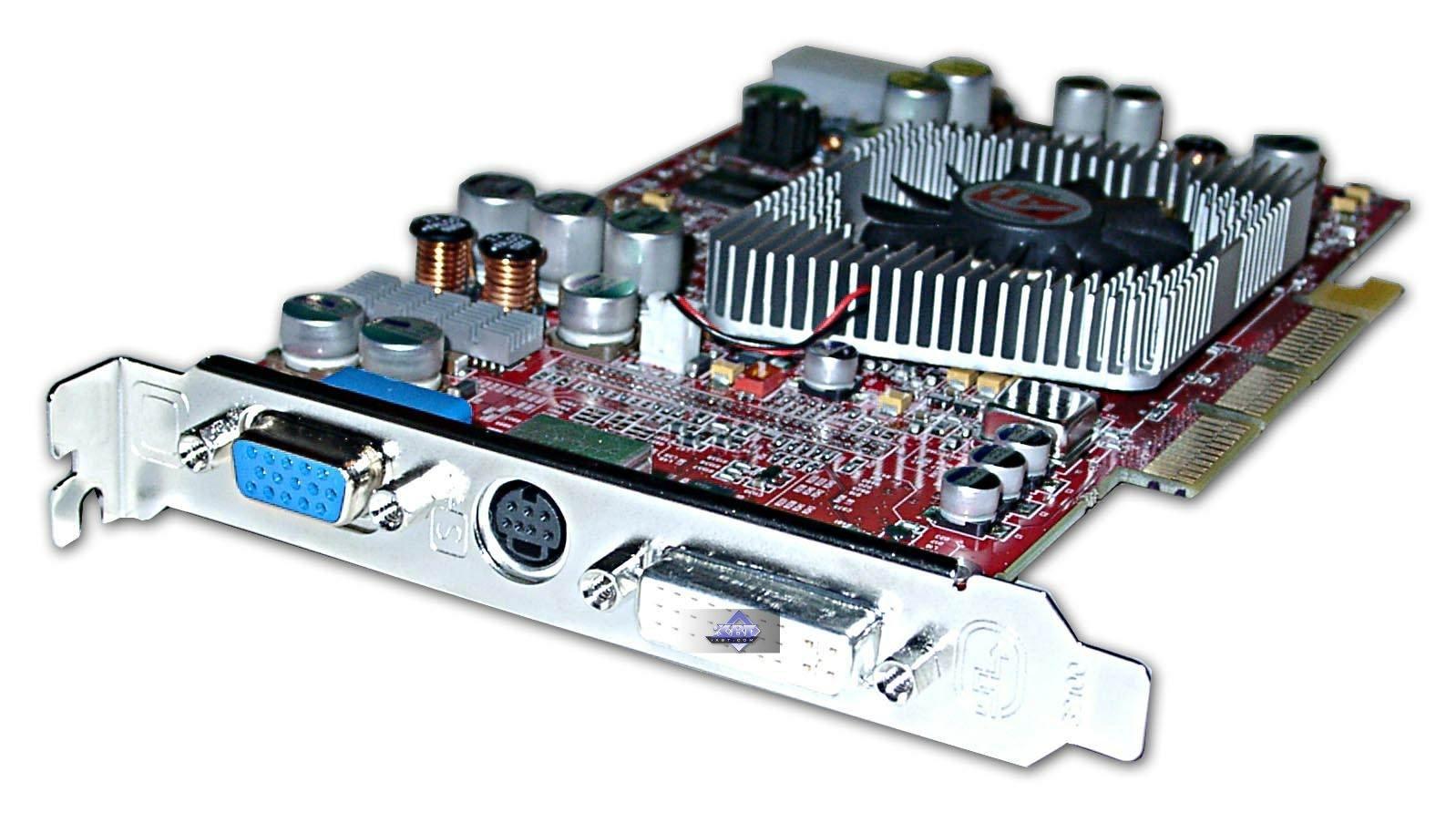

| Sapphire Atlantis RADEON 9800 PRO 128MB | |

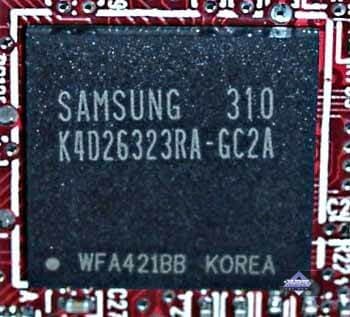

| Карта имеет интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти производства Samsung (BGA). Время выборки у микросхем памяти 2.8 ns, что соответствует частоте работы примерно 350 (700) МГц, память работает на частоте 340 (680) МГц. Частота работы GPU — 380 MHz, шина обмена с памятью 256бит. |  |

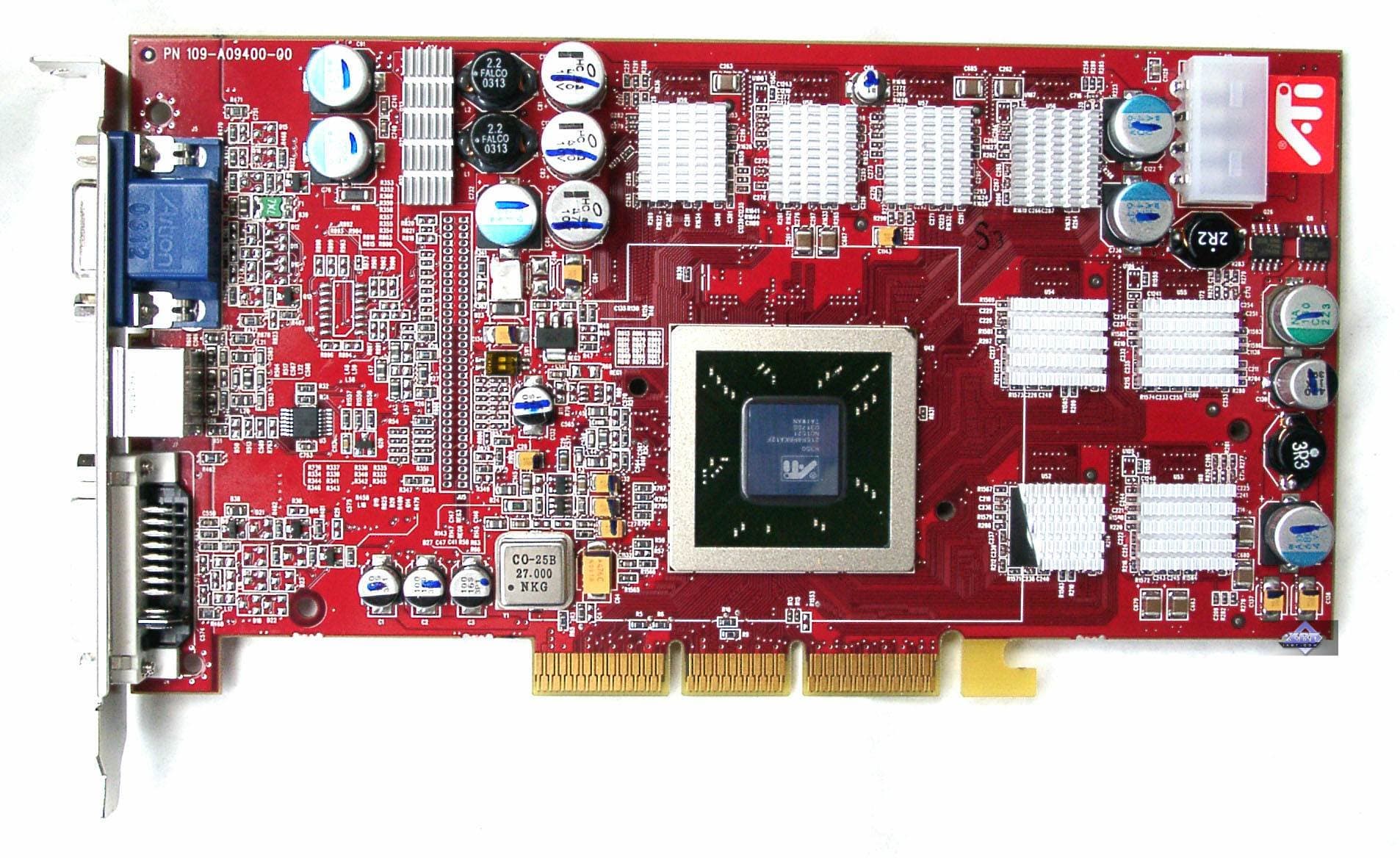

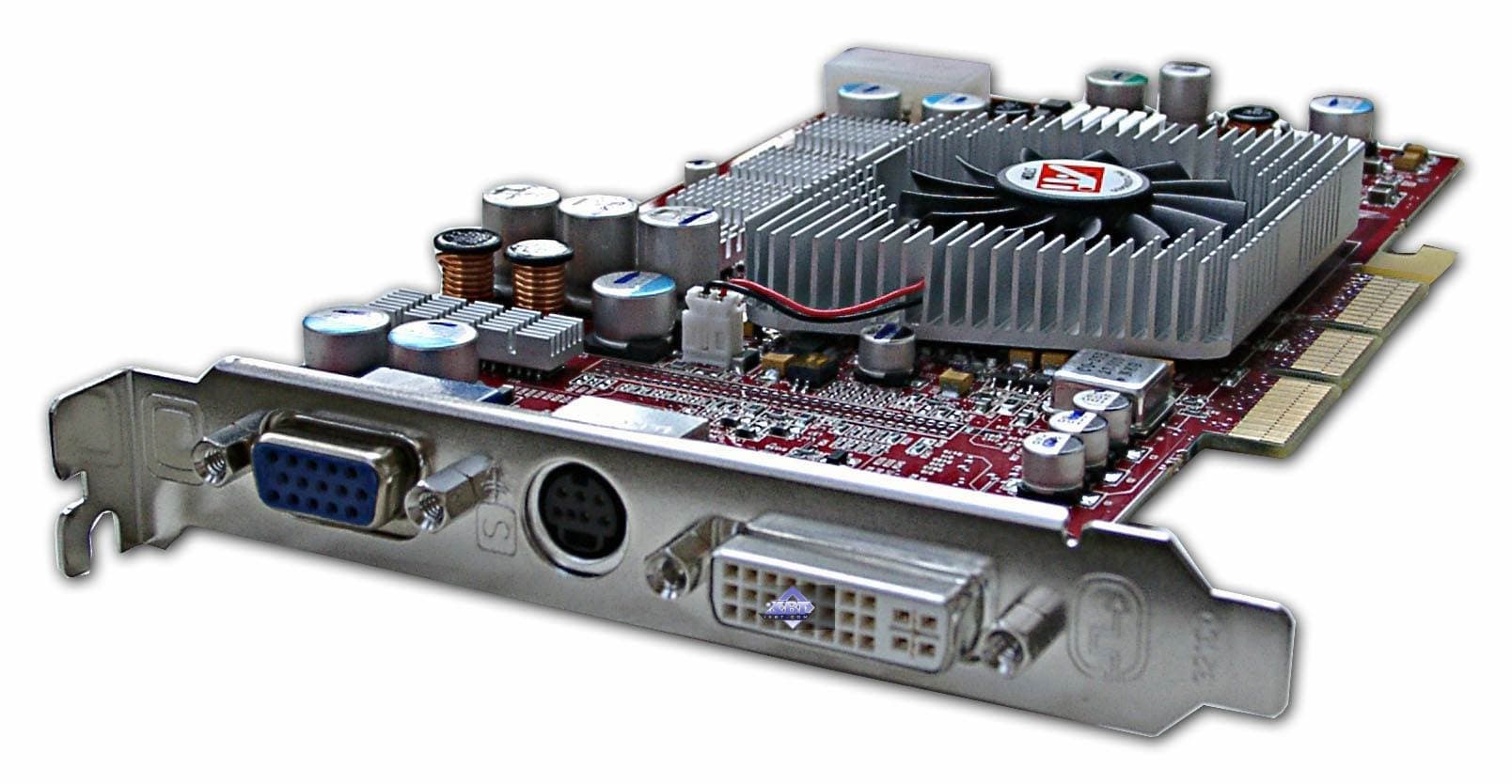

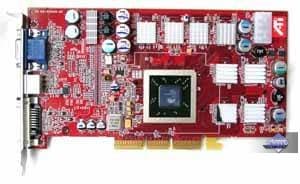

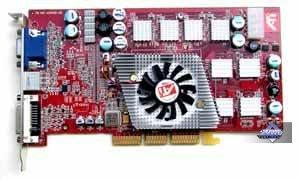

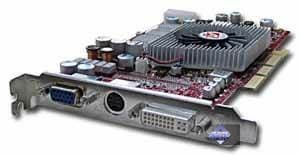

| Sapphire Atlantis RADEON 9800 PRO 256MB DDR-II | |

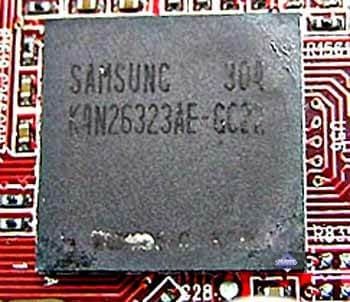

| Карта имеет интерфейс AGP x8/x4/x2, 256 МБ памяти GDDR2 SDRAM, размещенной в 16-ти микросхемах на лицевой и оборотной сторонах PCB. На карте установлены микросхемы памяти Samsung марки K4N26323AE-GC22, форм-фактора BGA. Максимальная частота работы — 450 (900) МГц, время выборки — 2.2 нс. По умолчанию память работает на частоте 350 (700) МГц, чип — 380 МГц. Мы видим, что несмотря на столько внушительный потенциал работы памяти, частота сильно занижена. Да, перегрев по памяти дает знать не только на NV30, но и здесь. Вероятно, чтобы не ставить очень внушительную систему охлаждения, да и не усложнять разводку PCB, разработчики ограничились частотой в 350 МГц (смысл? Когда обычная DDR 2.8ns память способна работать на такой же частоте по штату!). |  |

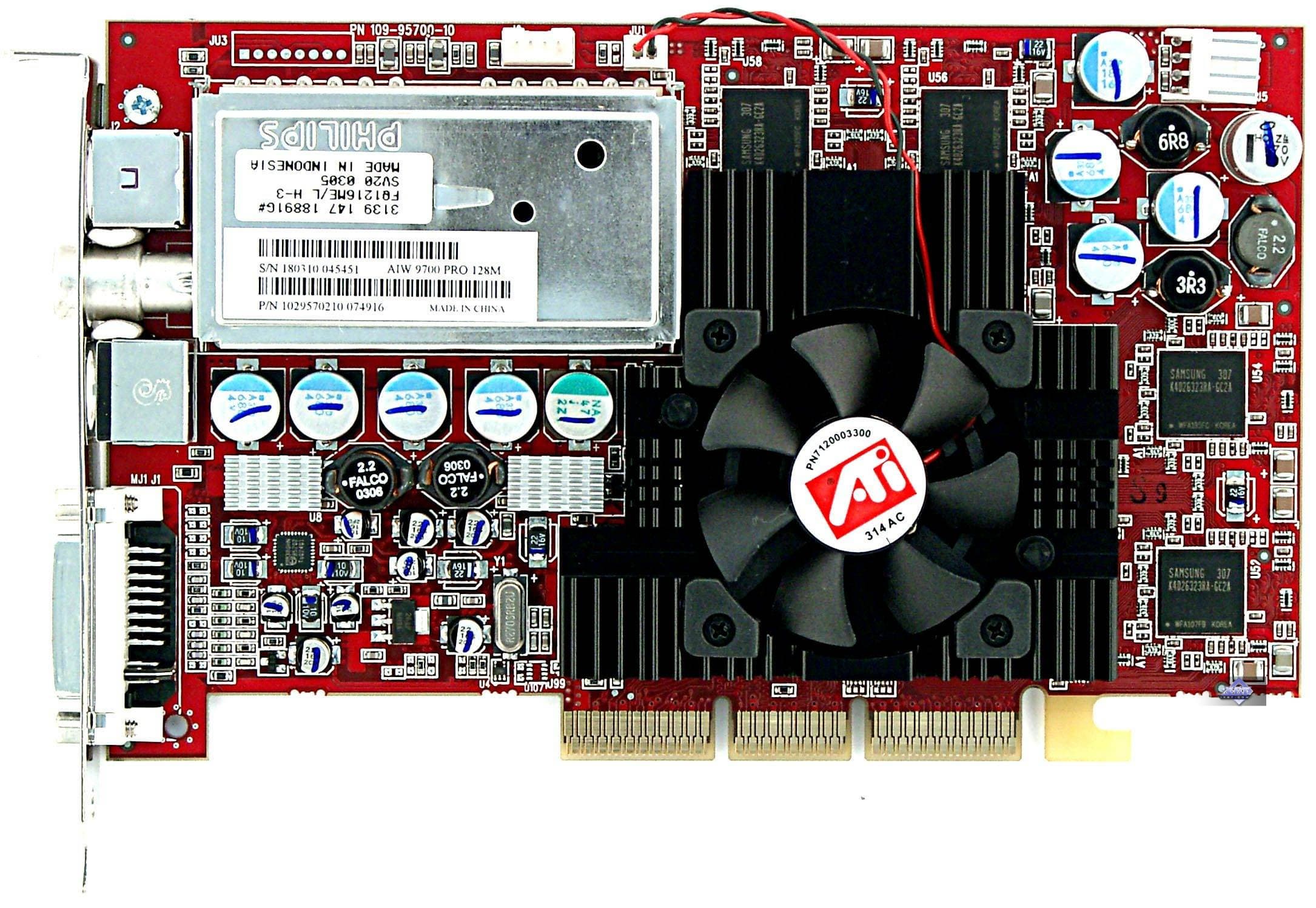

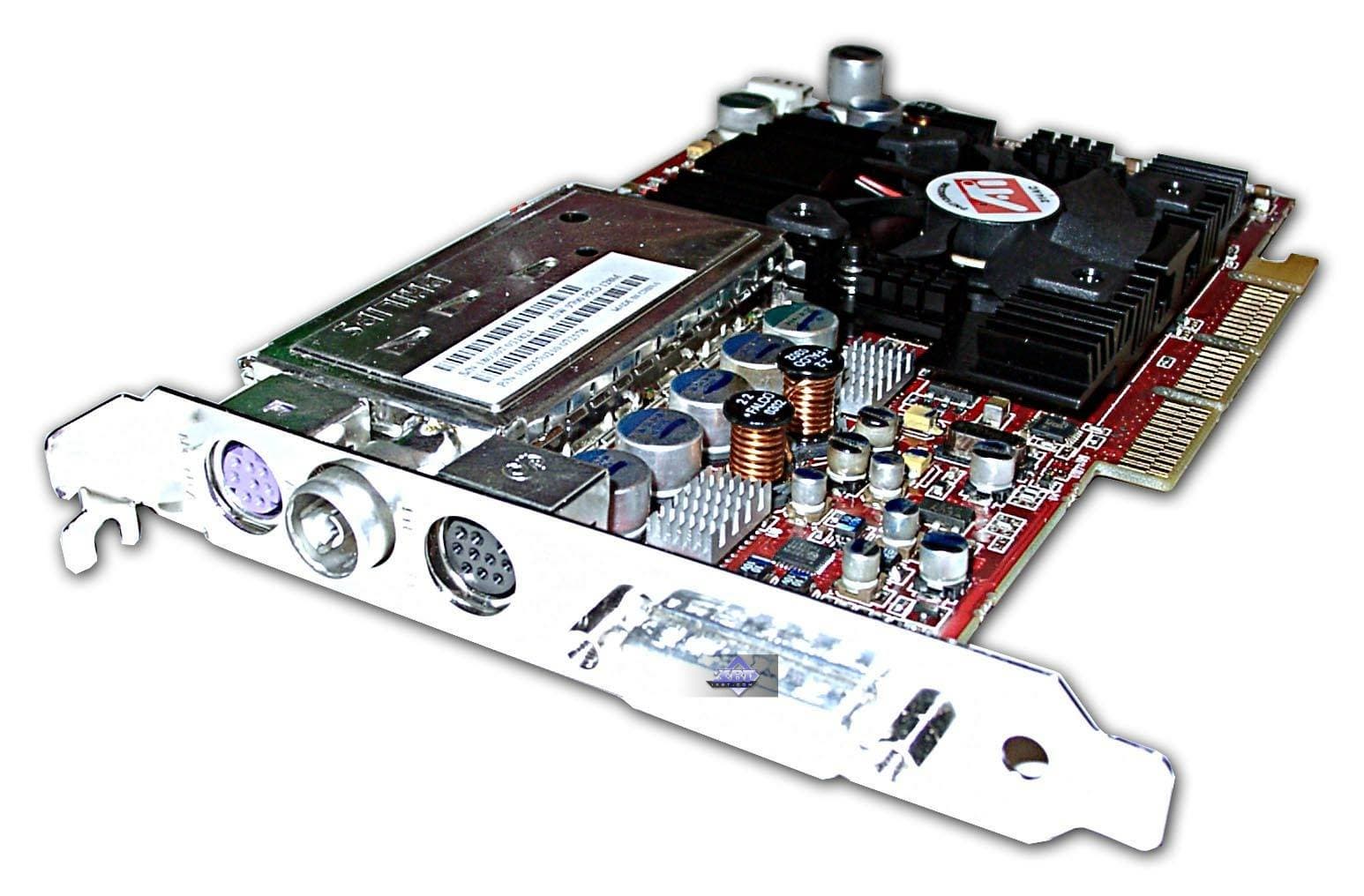

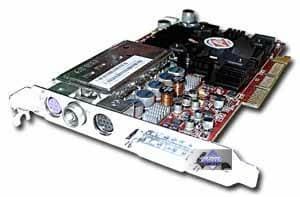

| Sapphire Atlantis All-in-Wonder 9700 PRO 128MB | |

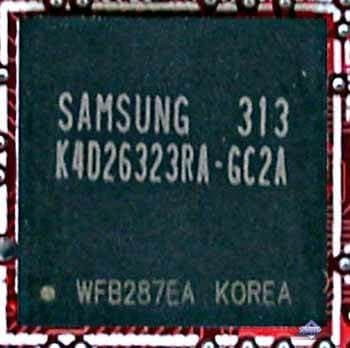

| Карта имеет интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти производства Samsung (BGA). Время выборки у микросхем памяти 2.8 ns, что соответствует частоте работы примерно 350 (700) МГц, память работает на частоте 310 (620) МГц. Частота работы GPU — 325 MHz, шина обмена с памятью 256бит. |  |
| Сравнение с эталонным дизайном, вид спереди | |
|---|---|

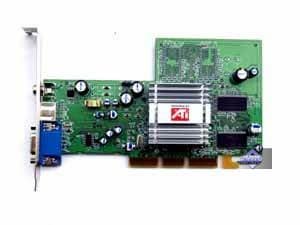

| Sapphire Atlantis RADEON 9200 64MB 64bit | Reference card ATI RADEON 9200 |
 |  |
| Sapphire Atlantis RADEON 9200 128MB | |
| |
| Sapphire Atlantis RADEON 9600 128MB | Reference card ATI RADEON 9600 |
 | |
| Sapphire Atlantis RADEON 9600 PRO 128MB | Reference card ATI RADEON 9600 PRO |
 |  |
| Sapphire Atlantis RADEON 9800 PRO 128MB | Reference card ATI RADEON 9800 PRO 128MB |
 |  |
| Sapphire Atlantis RADEON 9800 PRO 256MB DDR-II | Reference card ATI RADEON 9800 PRO 128MB |
 | |
 | |
| Sapphire Atlantis All-in-Wonder 9700 PRO 128MB | ATI All-in-Wonder 9700 PRO 128MB |
 |  |

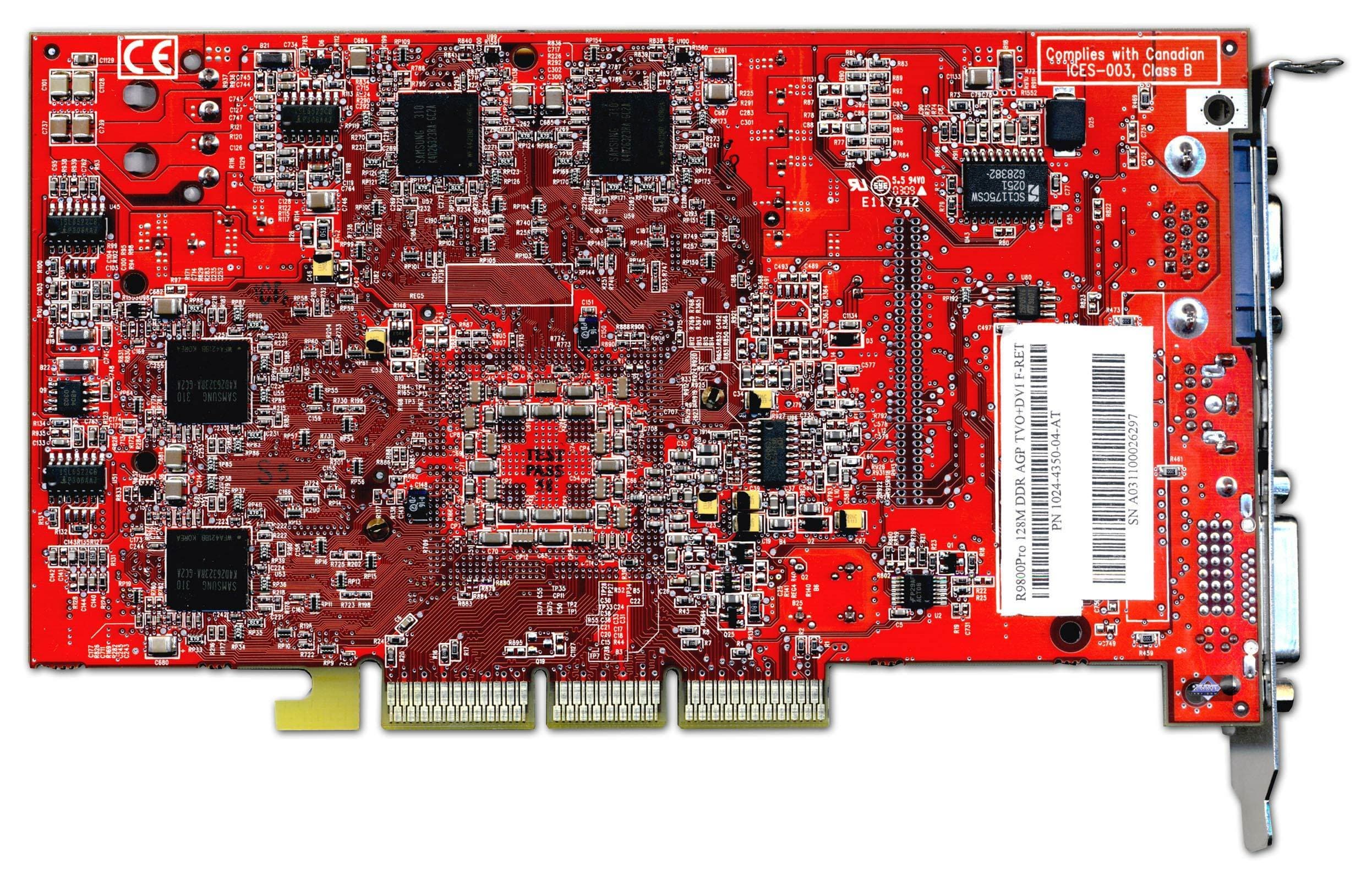

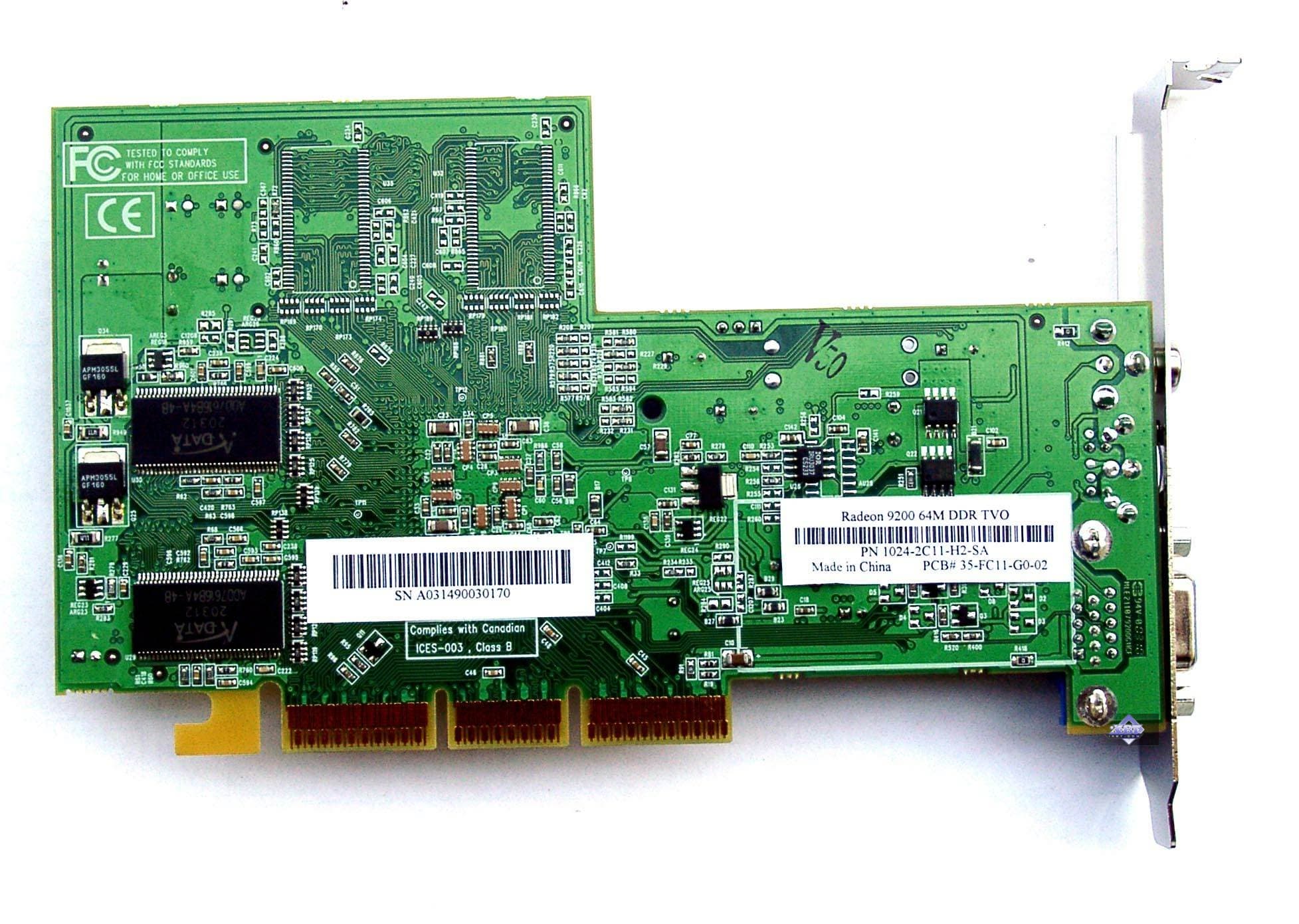

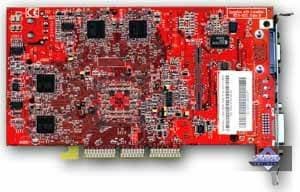

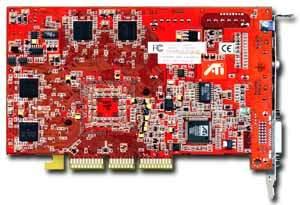

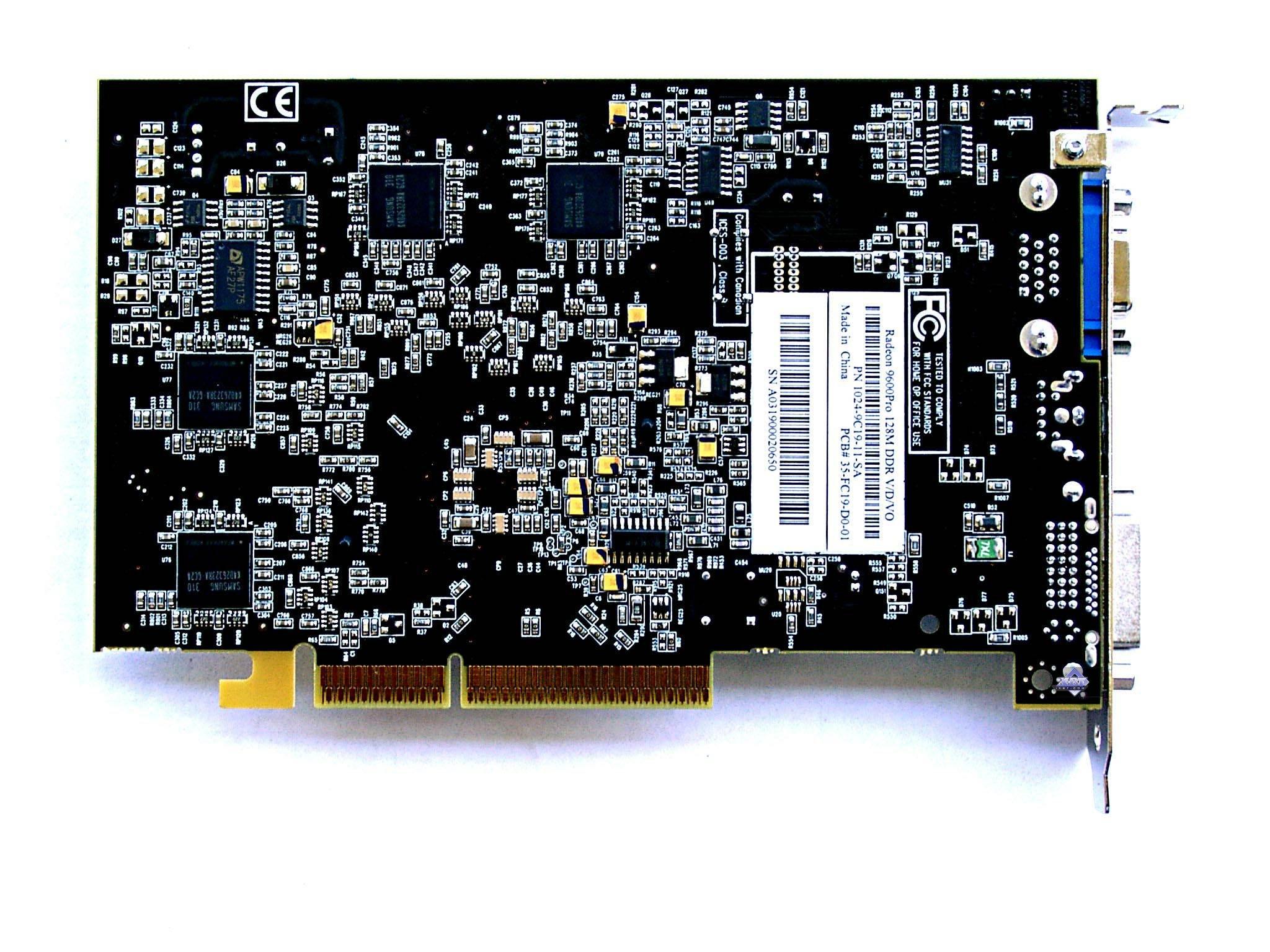

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|
| Sapphire Atlantis RADEON 9200 64MB 64bit | Reference card ATI RADEON 9200 |
 |  |
| Sapphire Atlantis RADEON 9200 128MB | |
| |
| Sapphire Atlantis RADEON 9600 128MB | Reference card ATI RADEON 9600 |
 | |
| Sapphire Atlantis RADEON 9600 PRO 128MB | Reference card ATI RADEON 9600 PRO |
 |  |
| Sapphire Atlantis RADEON 9800 PRO 128MB | Reference card ATI RADEON 9800 PRO 128MB |
 |  |

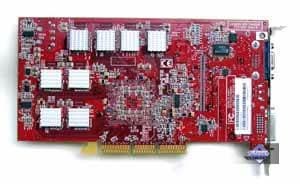

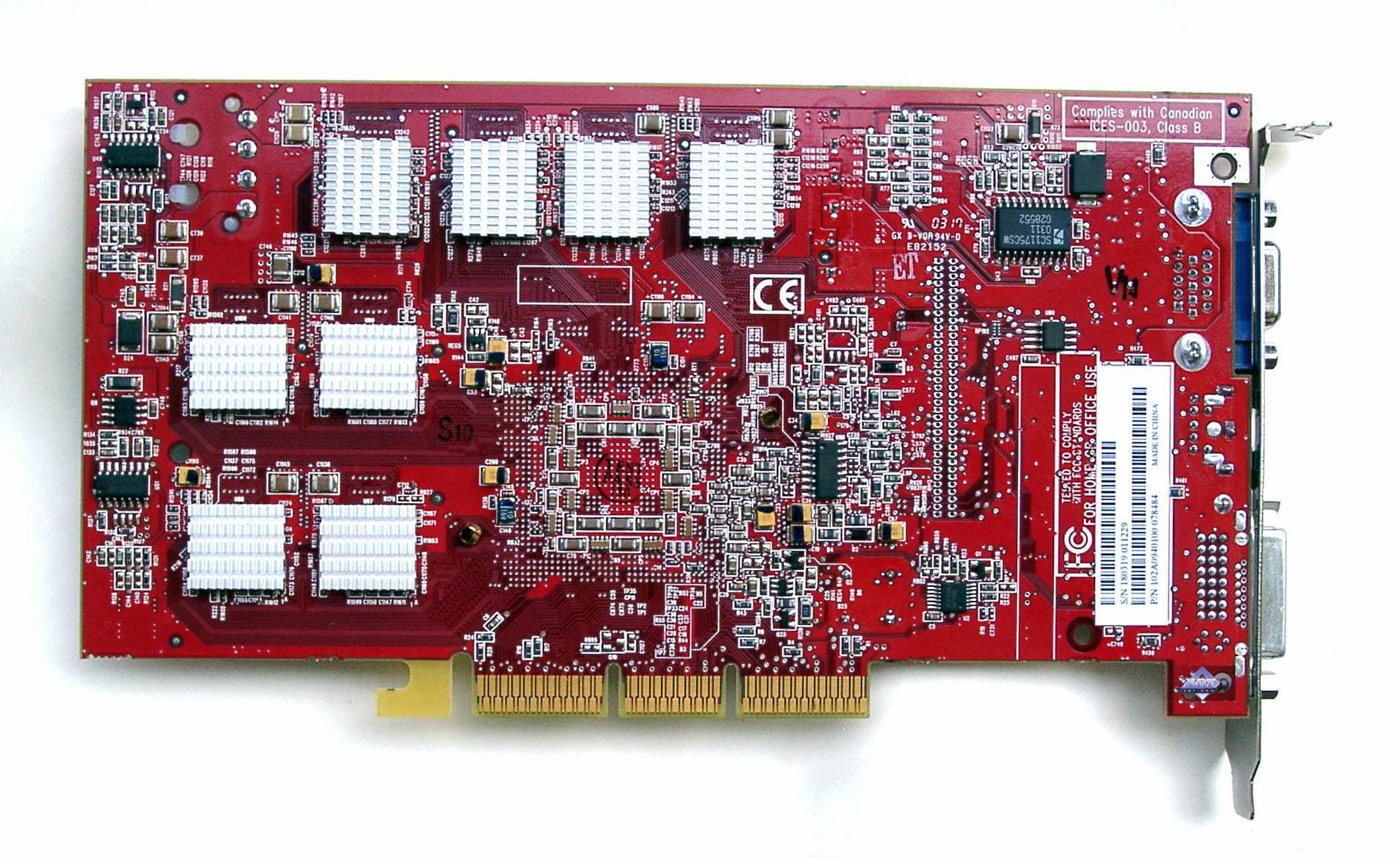

| Sapphire Atlantis RADEON 9800 PRO 256MB DDR-II | Reference card ATI RADEON 9800 PRO 128MB |
 | |

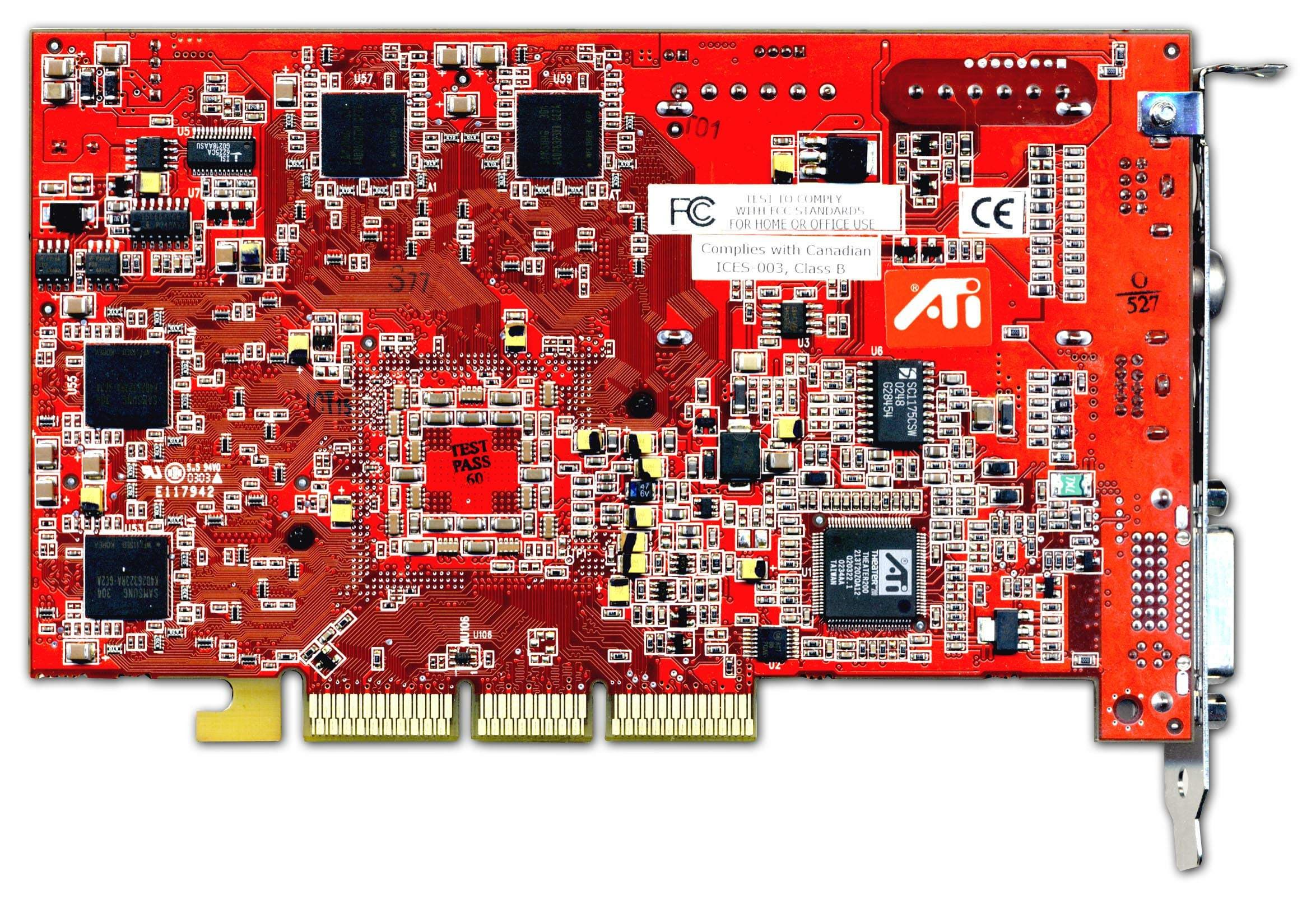

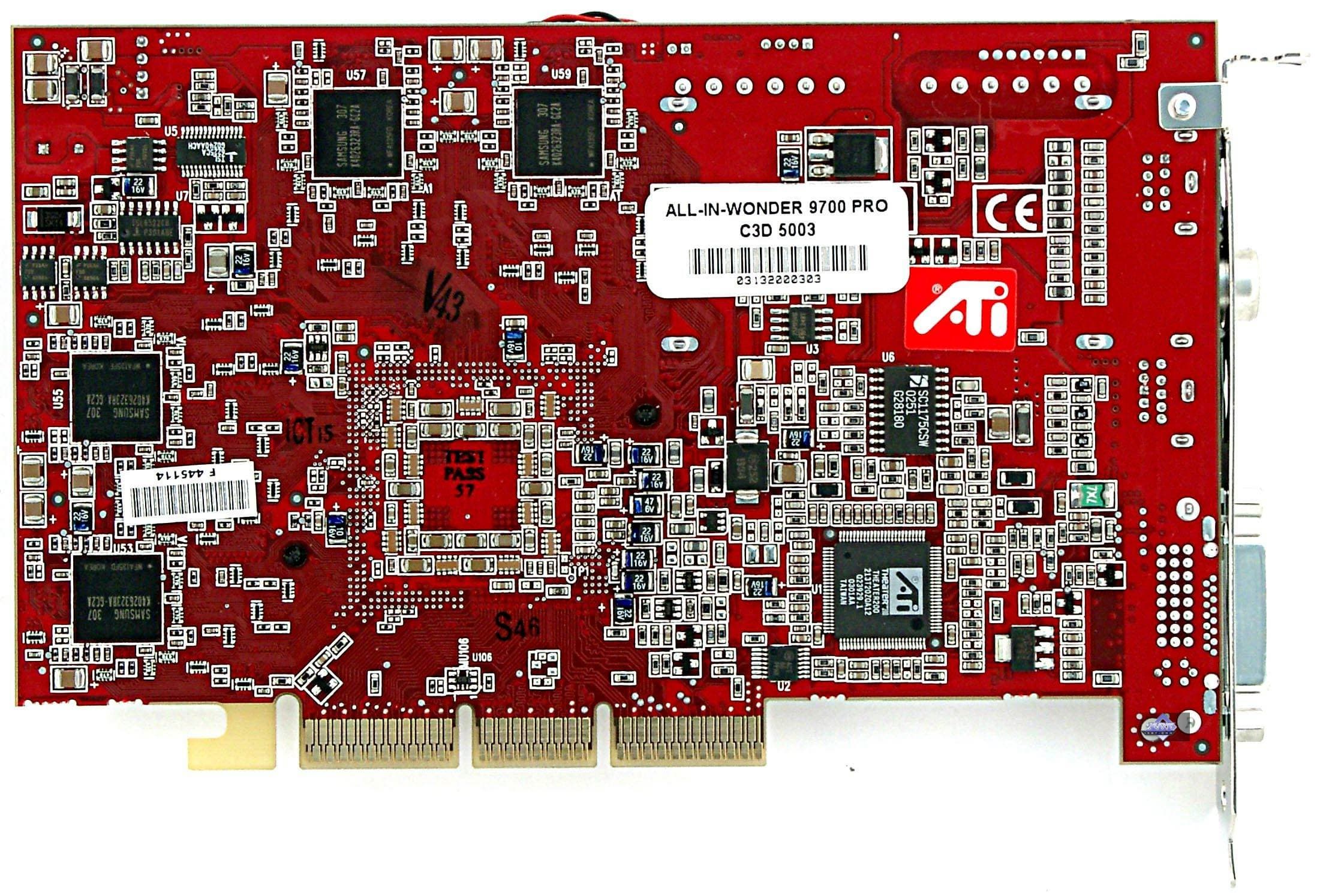

| Sapphire Atlantis All-in-Wonder 9700 PRO 128MB | ATI All-in-Wonder 9700 PRO 128MB |
 |  |
Думаю, что всем понятно, что только 64-х мегабайтный RADEON 9200 «выбивается» из общей колеи, карта сделана на своем дизайне. Еще раз обращаю внимание на то, что у этой карты 64-битная шина. А также, как мы видим, нет мультимониторности (всего 1 «голова»).
Остальные карты — копии (даже можно сказать, сами основы) эталонного дизайна. 256-мегабайтный RADEON 9800 PRO, как мы видим, представляет собой увеличенную относительно 128-мегабайтной карту, где просто размещено в 2 раза больше микросхем памяти. Учитывая нагрев DDR2-памяти, каждая микросхема снабжена приклееным к ней радиатором.
Также можно заметить, что All-In-Wonder 9700 PRO от Sapphire также представляет собой по сути такую же карту, ничем от эталонной не отличаясь.
Рассмотрим системы охлаждения.
| Sapphire Atlantis RADEON 9200 64MB 64bit, Sapphire Atlantis RADEON 9200 128MB, Sapphire Atlantis RADEON 9600 128MB | |
|---|---|
| Процессор охлаждается простым алюминиевым радиатором. |  |

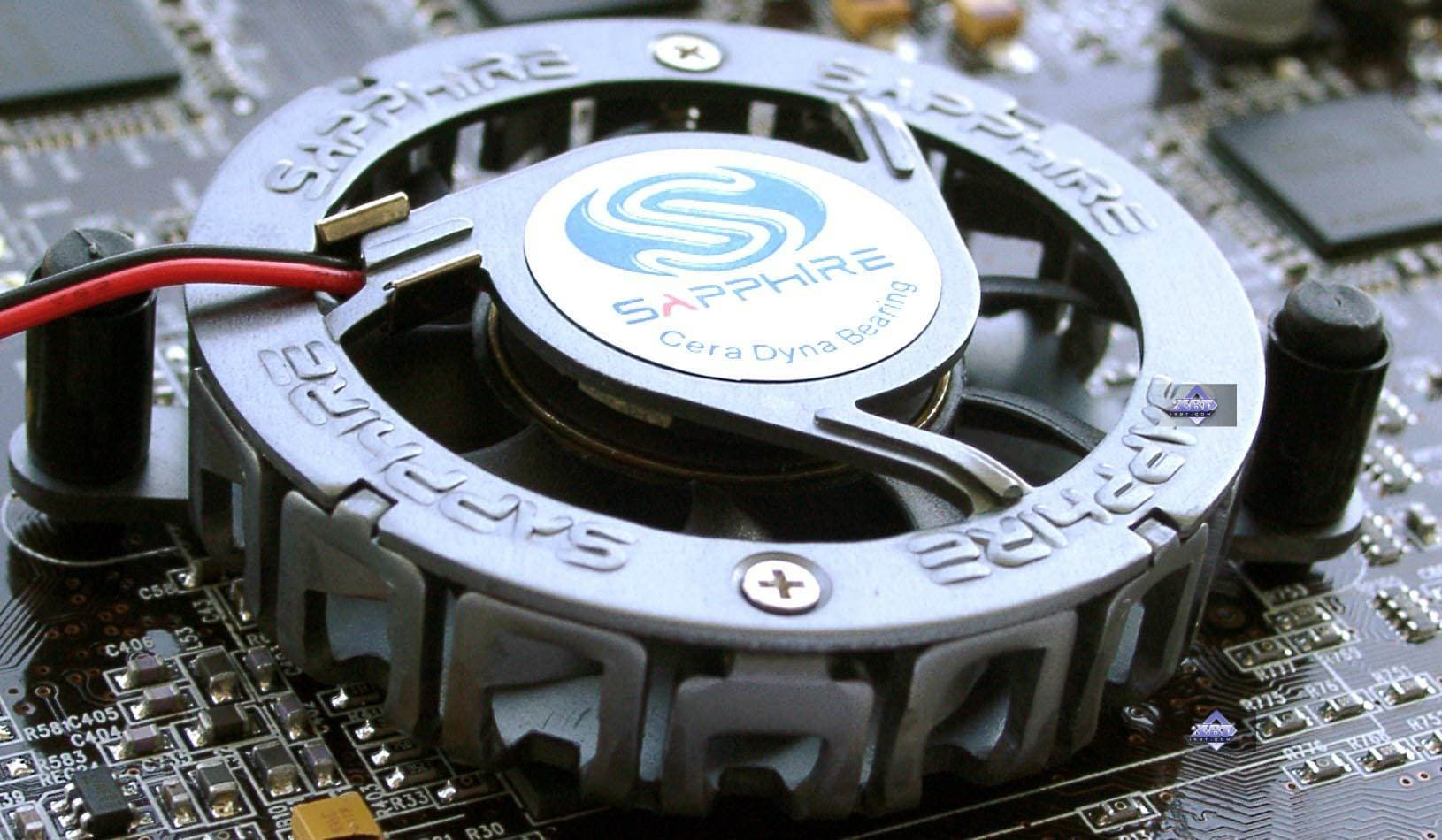

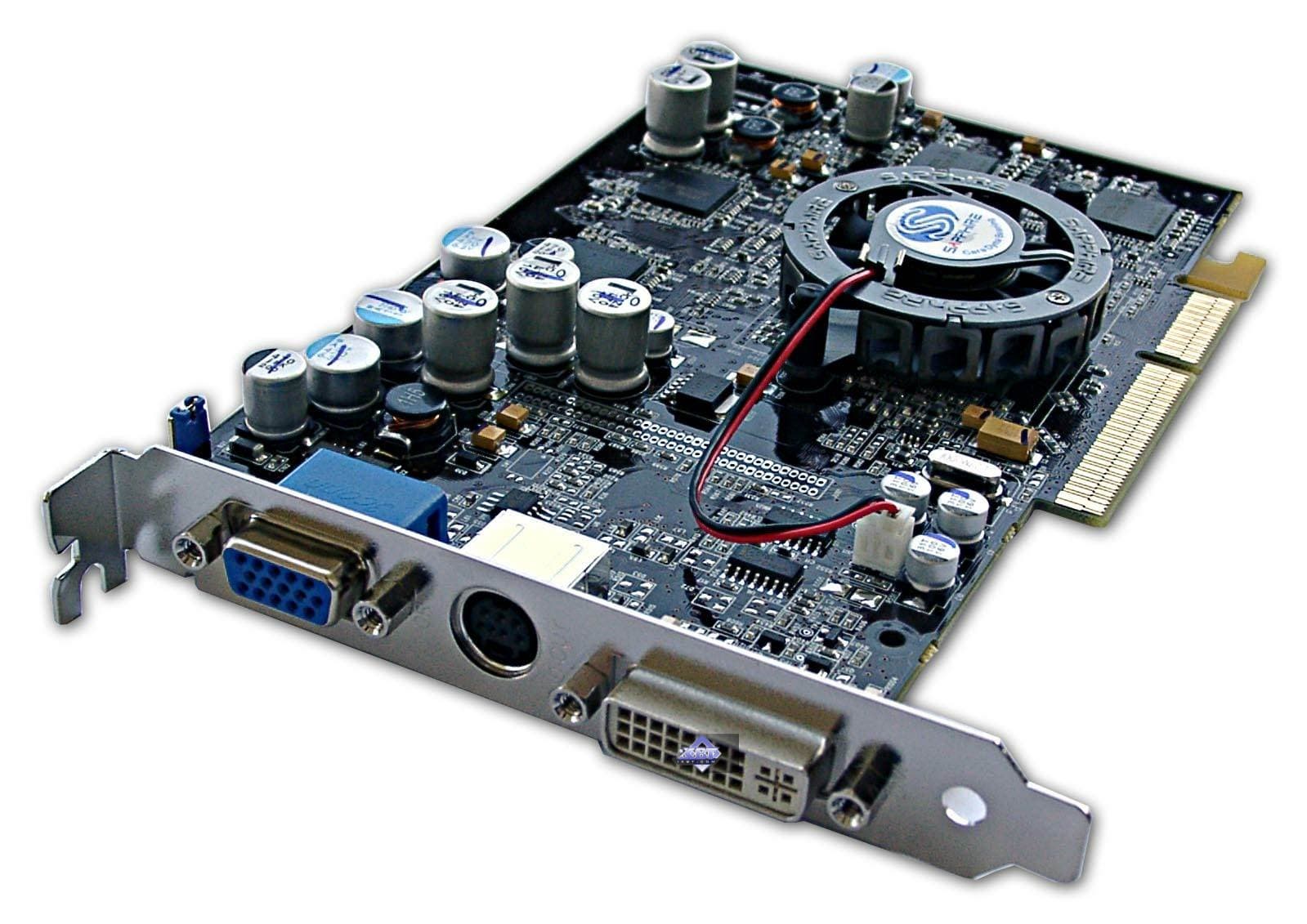

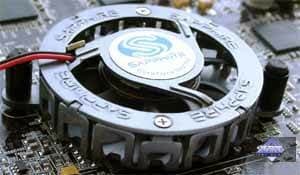

| Sapphire Atlantis RADEON 9600 PRO 128MB | |
| Рядовой кулер с вентилятором. Крепление на клипсах. |  |

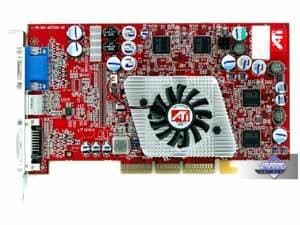

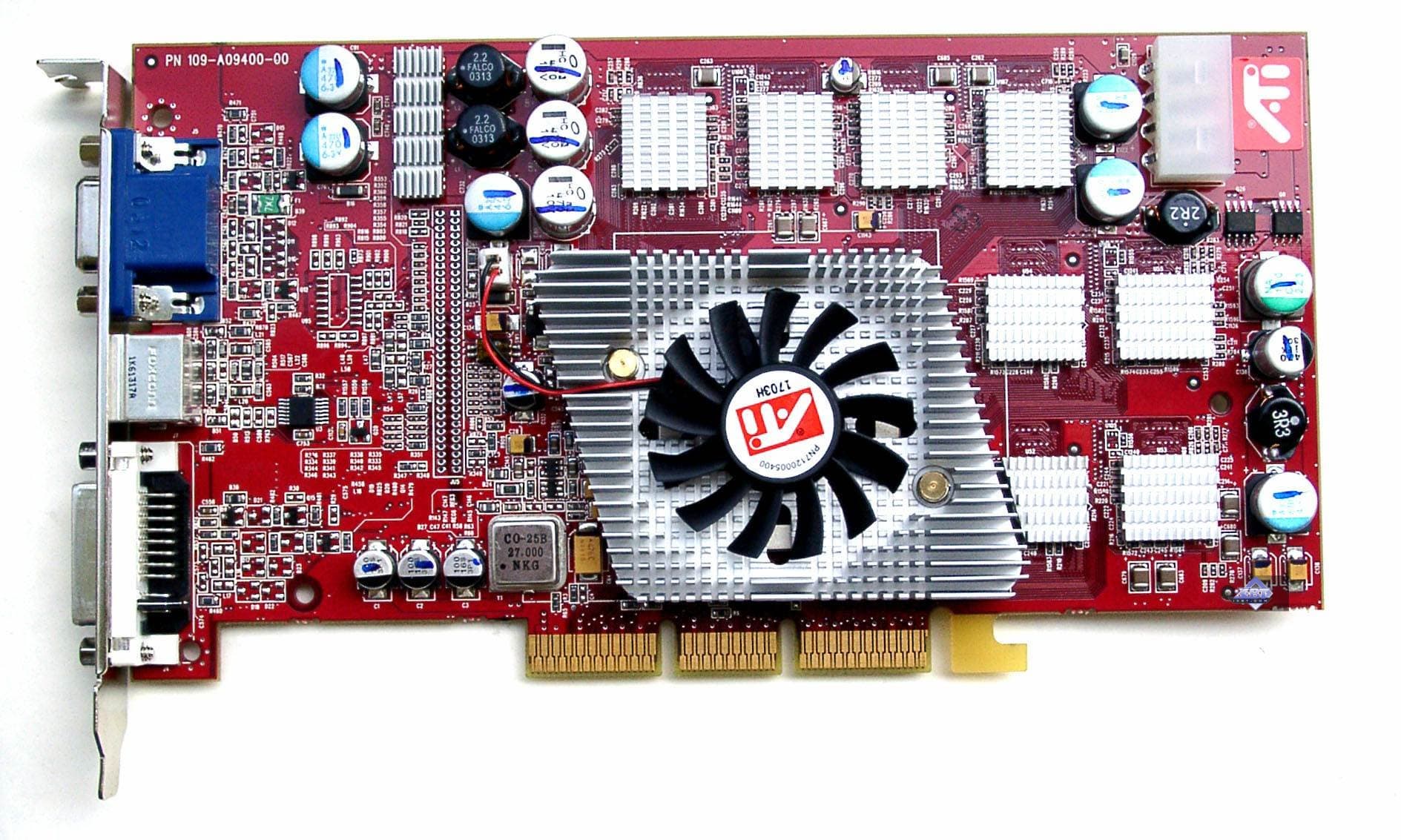

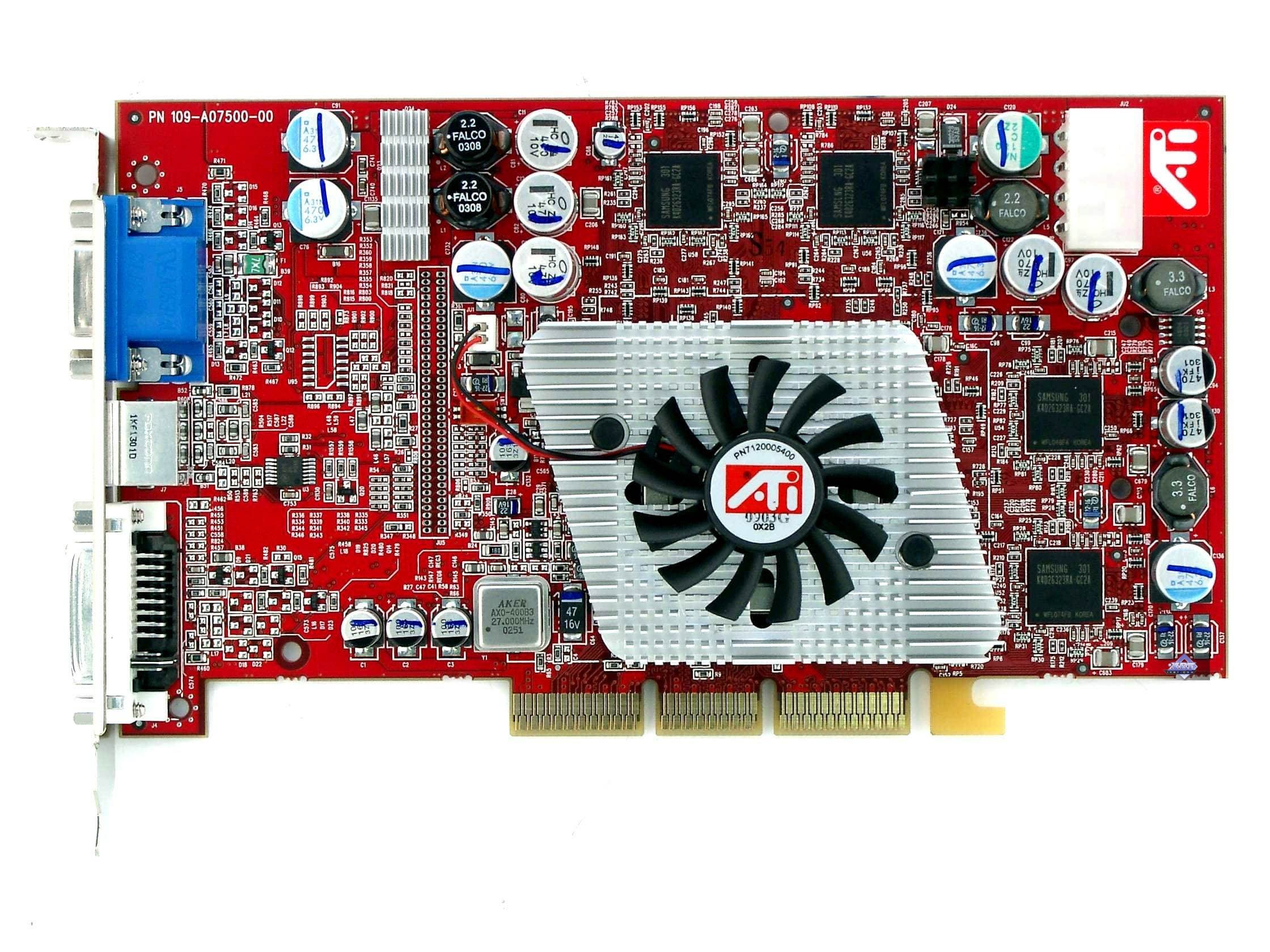

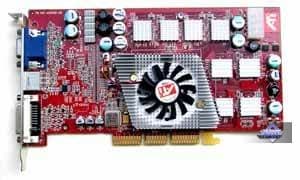

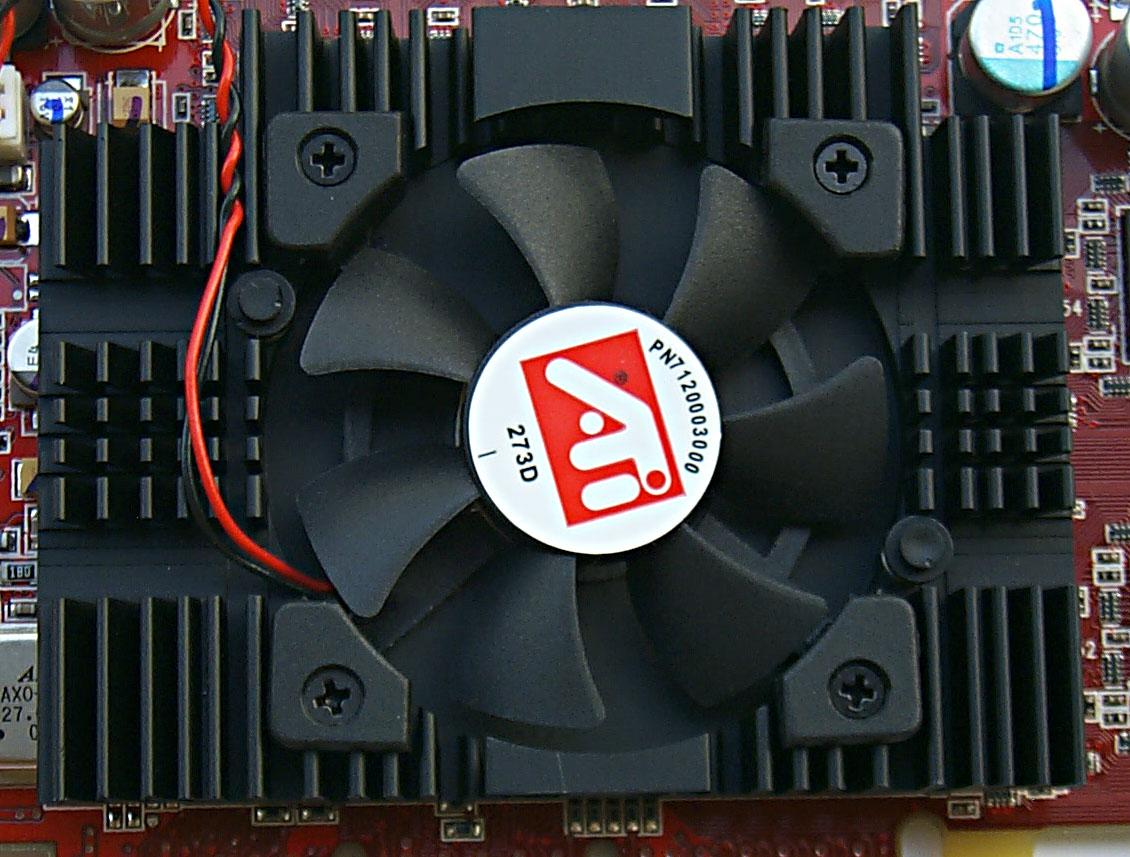

| Sapphire Atlantis RADEON 9800 PRO 128MB, Sapphire Atlantis RADEON 9800 PRO 256MB DDR-II | |
| Такой же кулер, что и на эталонной карте. По всей видимости, образец системы охлаждения по своему дизайн разработчики из Sapphire пока еще не придумали. |  |
 | |

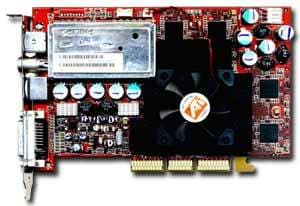

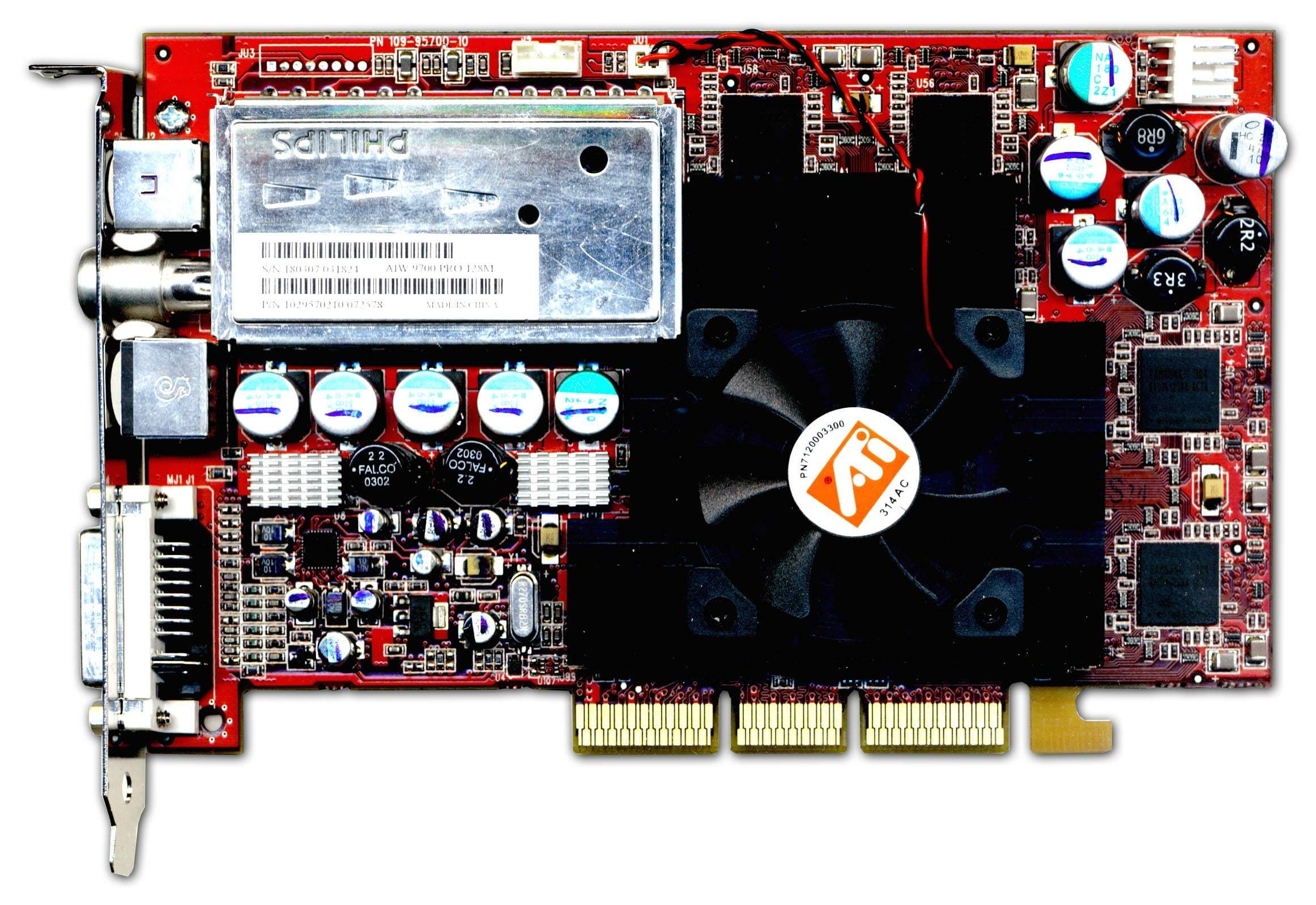

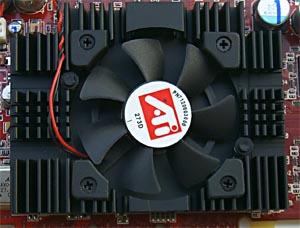

| Sapphire Atlantis All-in-Wonder 9700 PRO 128MB | |
| Уже привычный многим черный reference cooler. |  |
Давайте посмотрим на некоторые из процессоров:

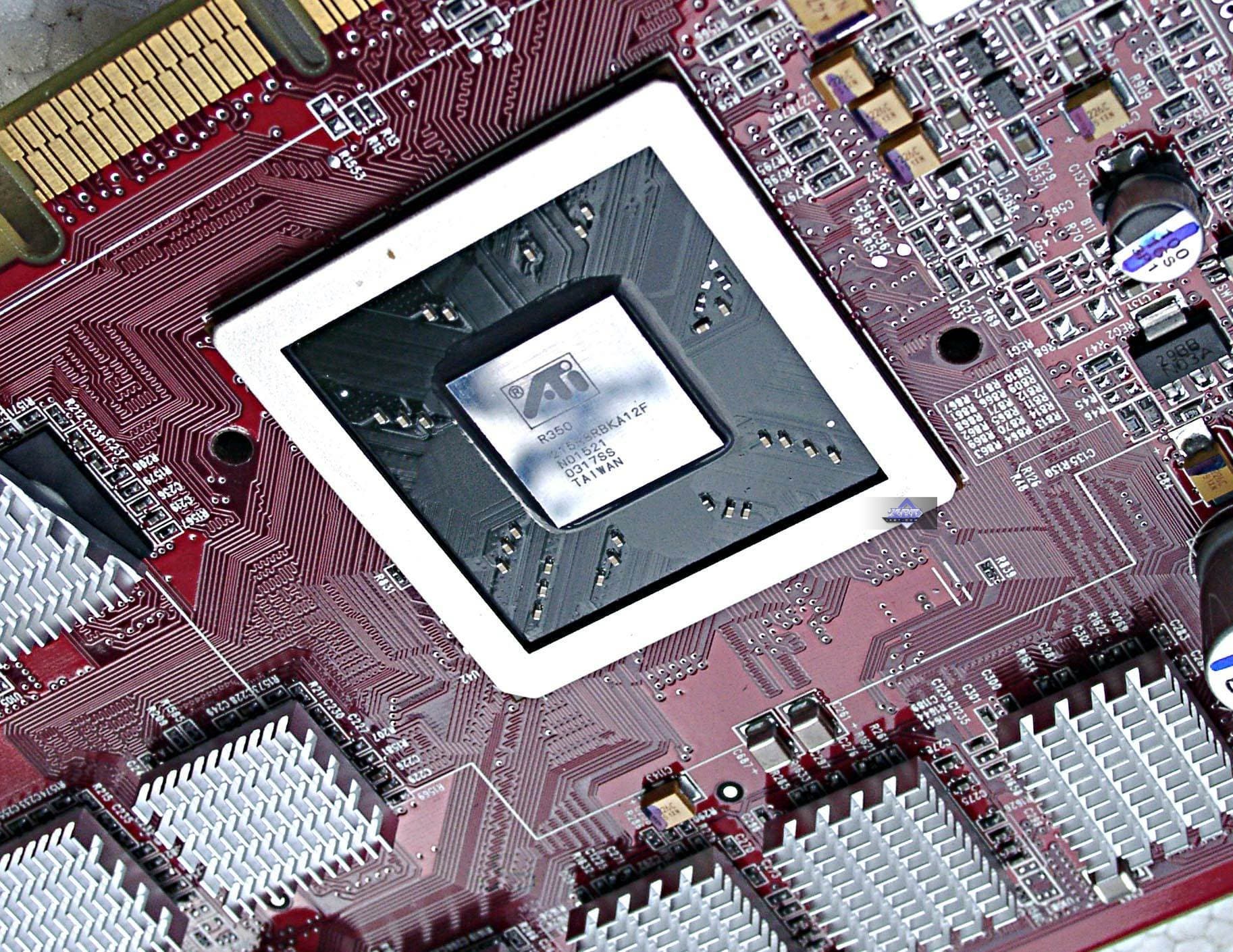

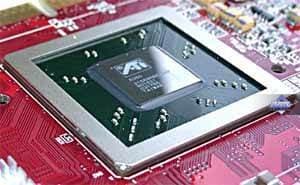

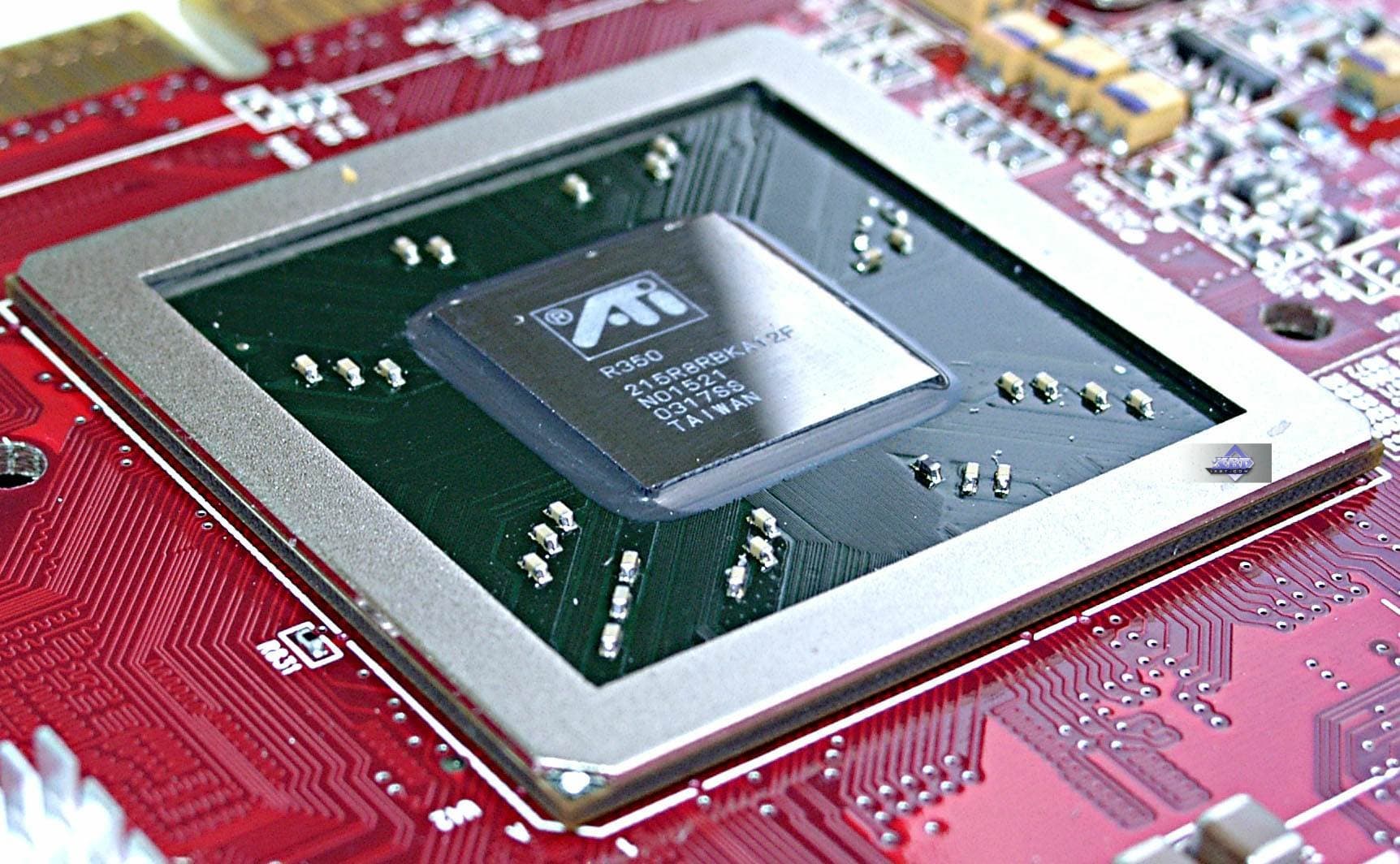

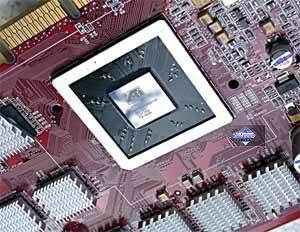

Sapphire Atlantis RADEON 9800 PRO 256MB DDR-II
Перед нами R350, с просто зеркальной подложкой.
Sapphire Atlantis RADEON 9600, Sapphire Atlantis RADEON 9600 PRO

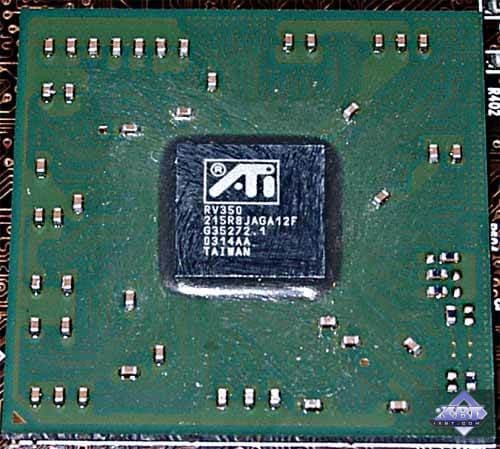

А это RV350. Упаковка та же FCPGA, но размеры чипа очень малы. Интересно отметить, что у RADEON 9600 радиатор приклеен прямо на это махонький кристалл:

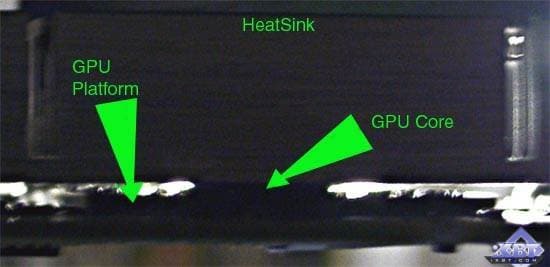

Я бы на месте разработчиков побоялся бы за целостность такого хрупкого кристалл, ведь не секрет, что многие пользователи карты могут держать руками за кулеры.
Рассмотрим комплекты поставок:
| Sapphire Atlantis RADEON 9200 64MB 64bit | |
|---|---|
| В комплект поставки входит только диск с драйверами и утилитами и все. Поэтому и фотографировать нечего. | - |

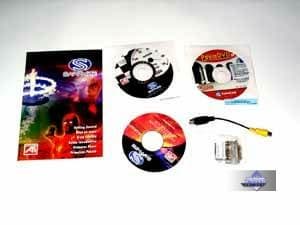

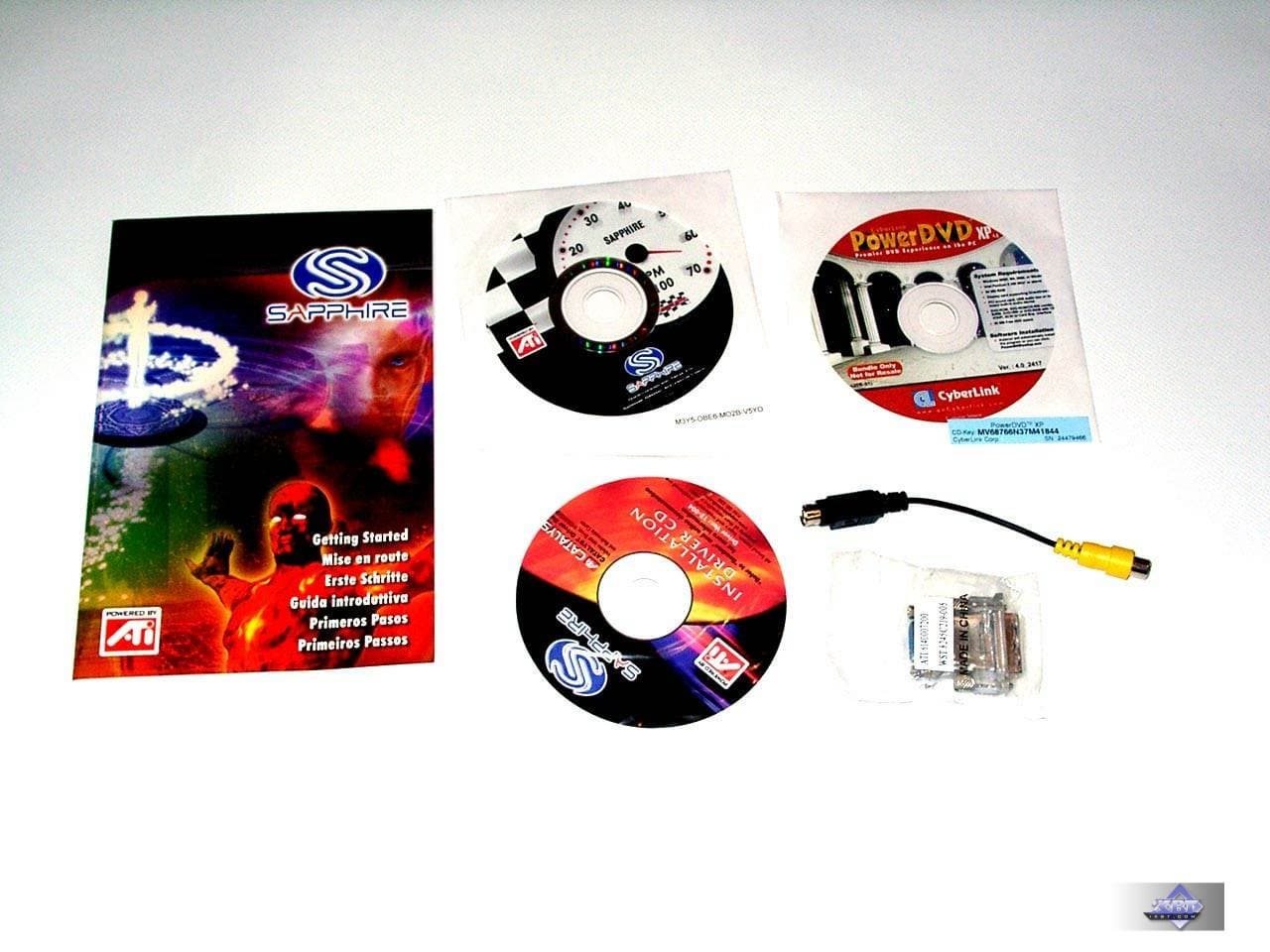

| Sapphire Atlantis RADEON 9200 128MB | |
| В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, PowerDVD, Sapphire RedLine Tweaker; переходник S-video-to-RCA, переходник DVI-to-d-Sub. |  |

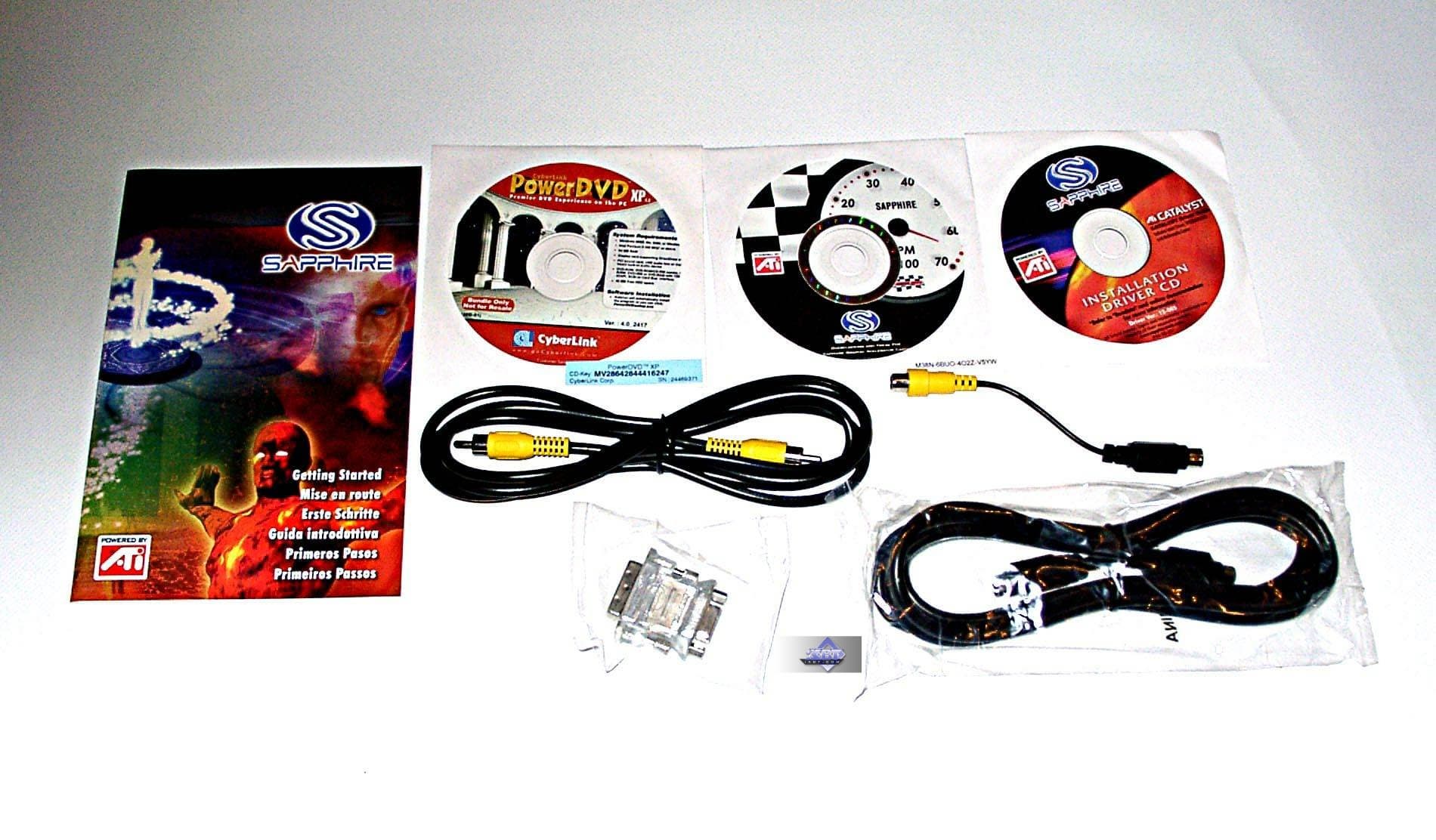

| Sapphire Atlantis RADEON 9600 128MB | |

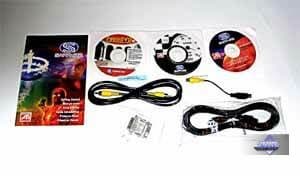

| В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, PowerDVD, Sapphire RedLine Tweaker; переходник S-video-to-RCA, переходник DVI-to-d-Sub, удлинители RCA и S-Video. |  |

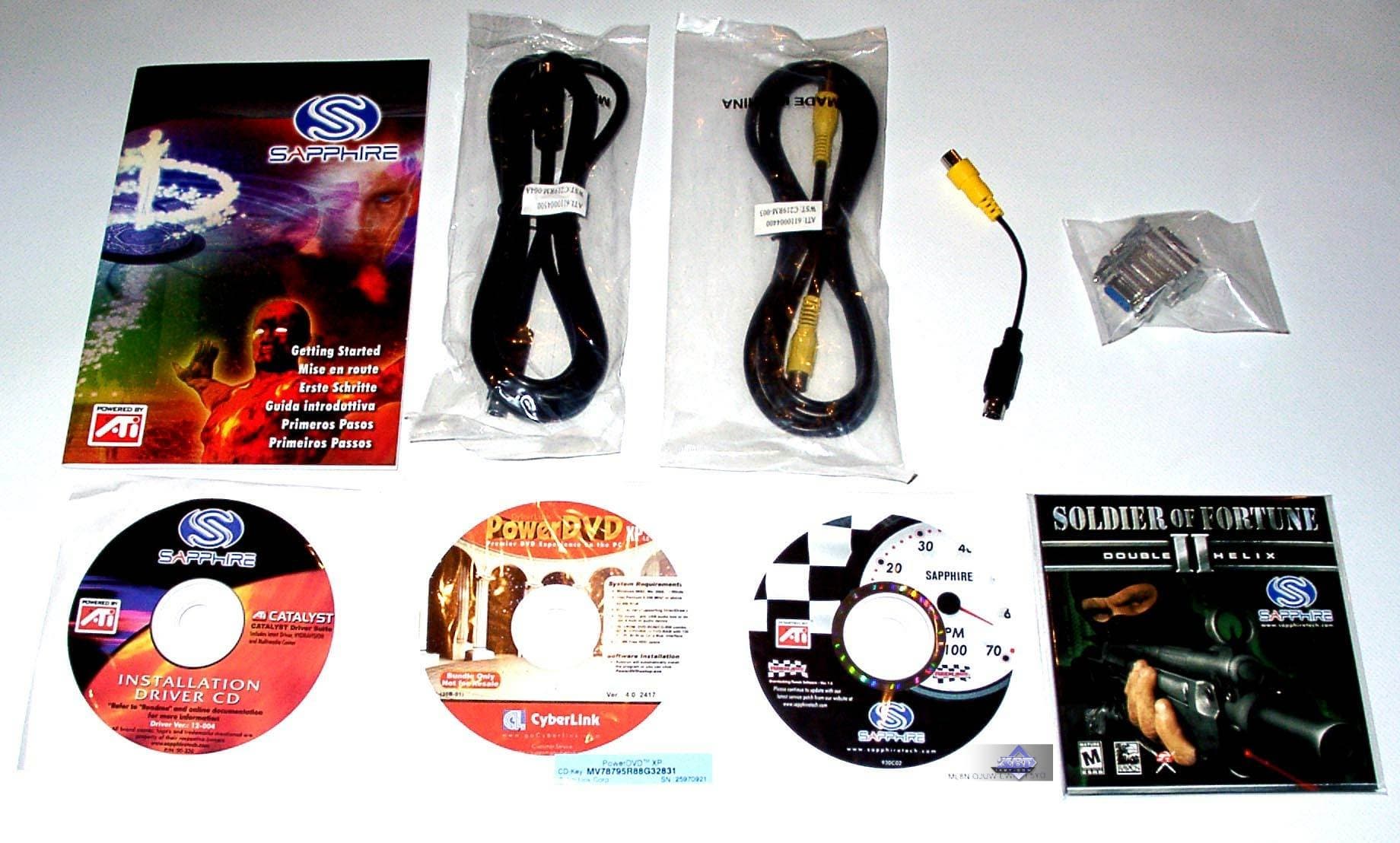

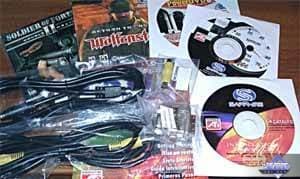

| Sapphire Atlantis RADEON 9600 PRO 128MB | |
| Все то же самое, плюс игра Soldier of Fortune — 2. |  |
| Sapphire Atlantis RADEON 9800 PRO 128MB | |

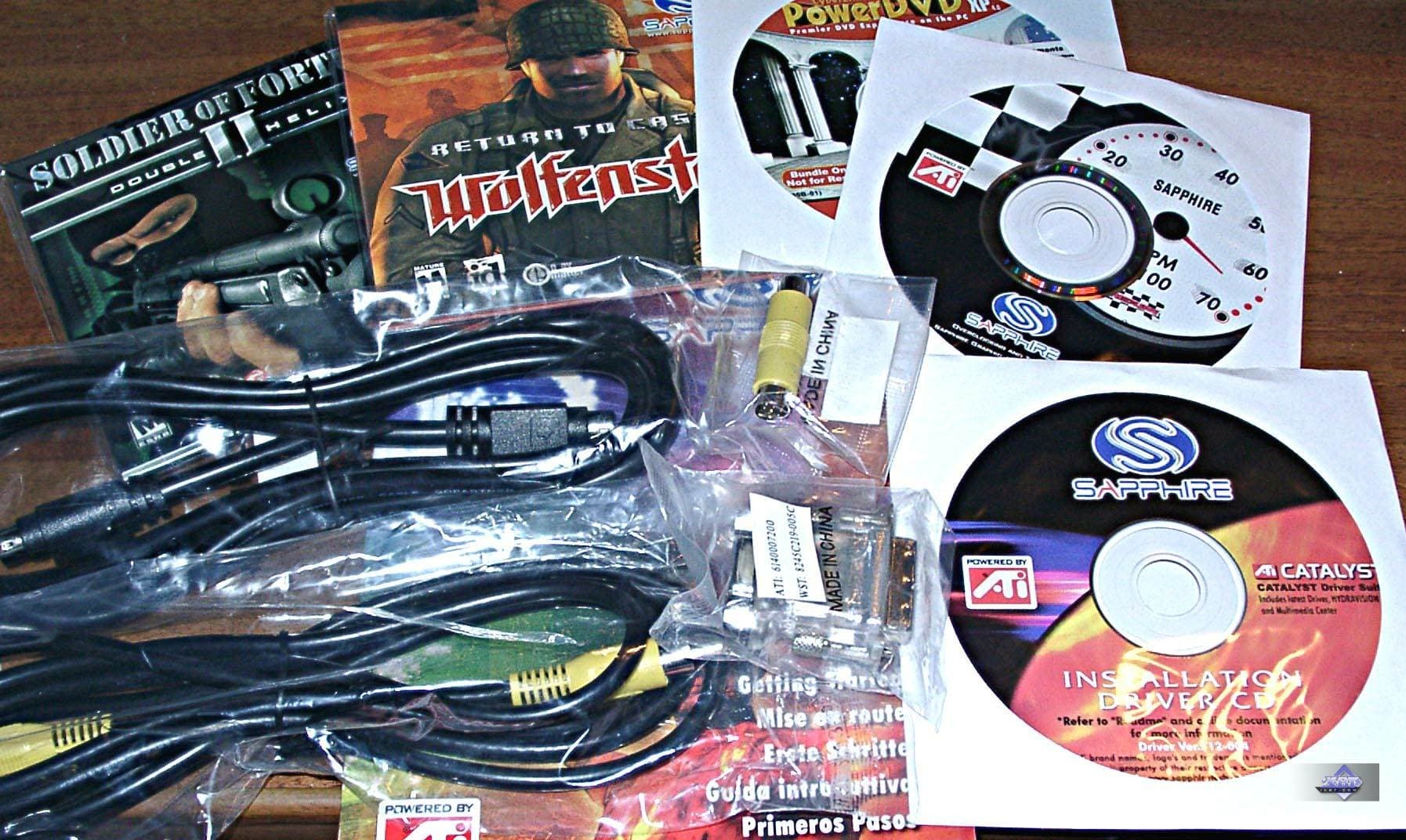

| В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, PowerDVD, Sapphire RedLine Tweaker; игры Soldier of Fortune-2 и RtCW, переходник S-video-to-RCA, переходник DVI-to-d-Sub, удлинители RCA и S-Video. |  |
| Sapphire Atlantis RADEON 9800 PRO 256MB DDR-II | |

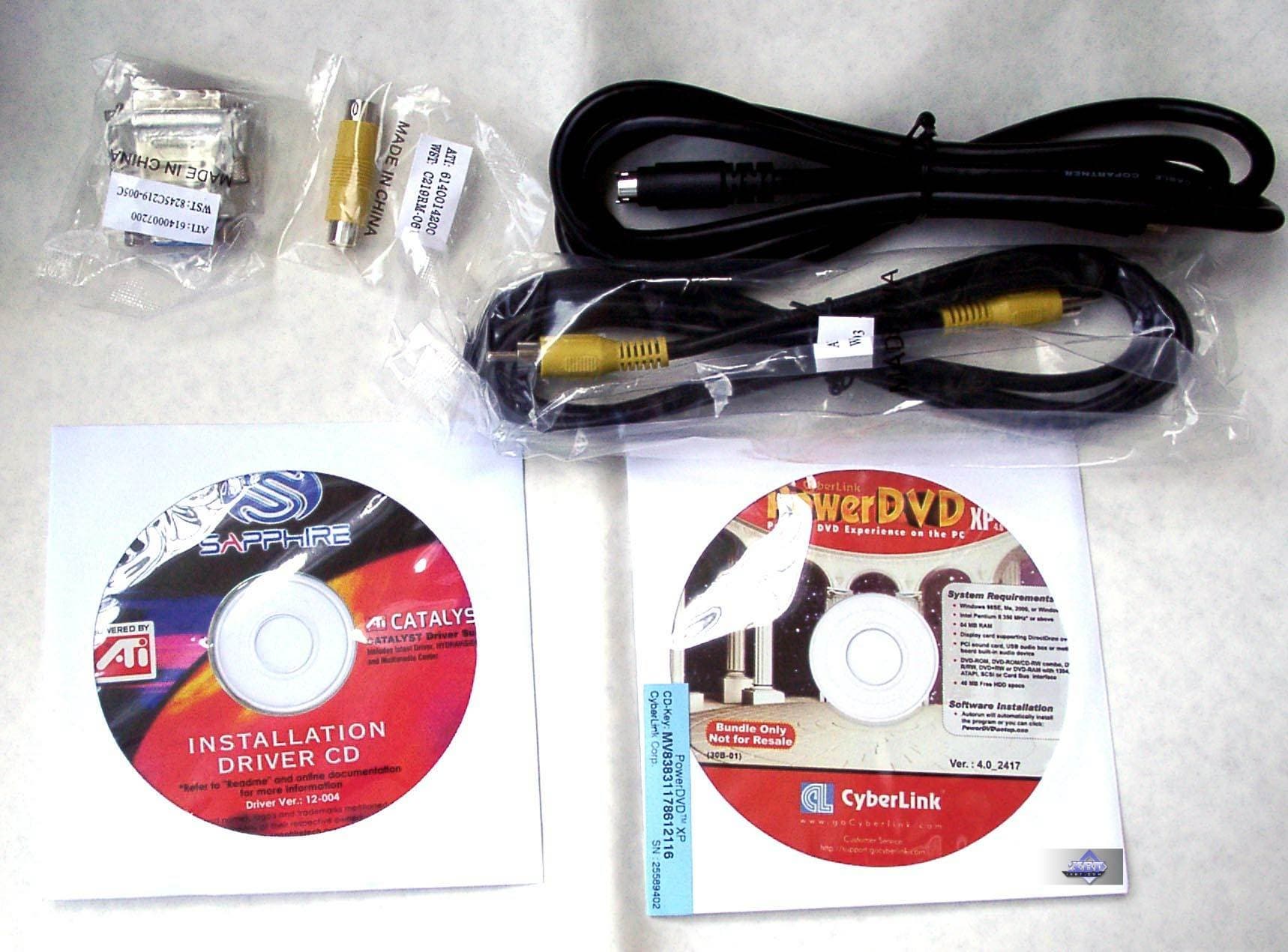

| В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, PowerDVD, переходник S-video-to-RCA, переходник DVI-to-d-Sub, удлинители RCA и S-Video. |  |
| Sapphire Atlantis All-in-Wonder 9700 PRO 128MB | |

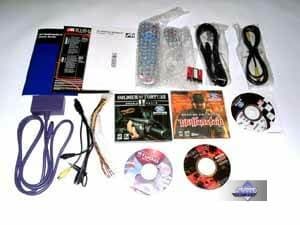

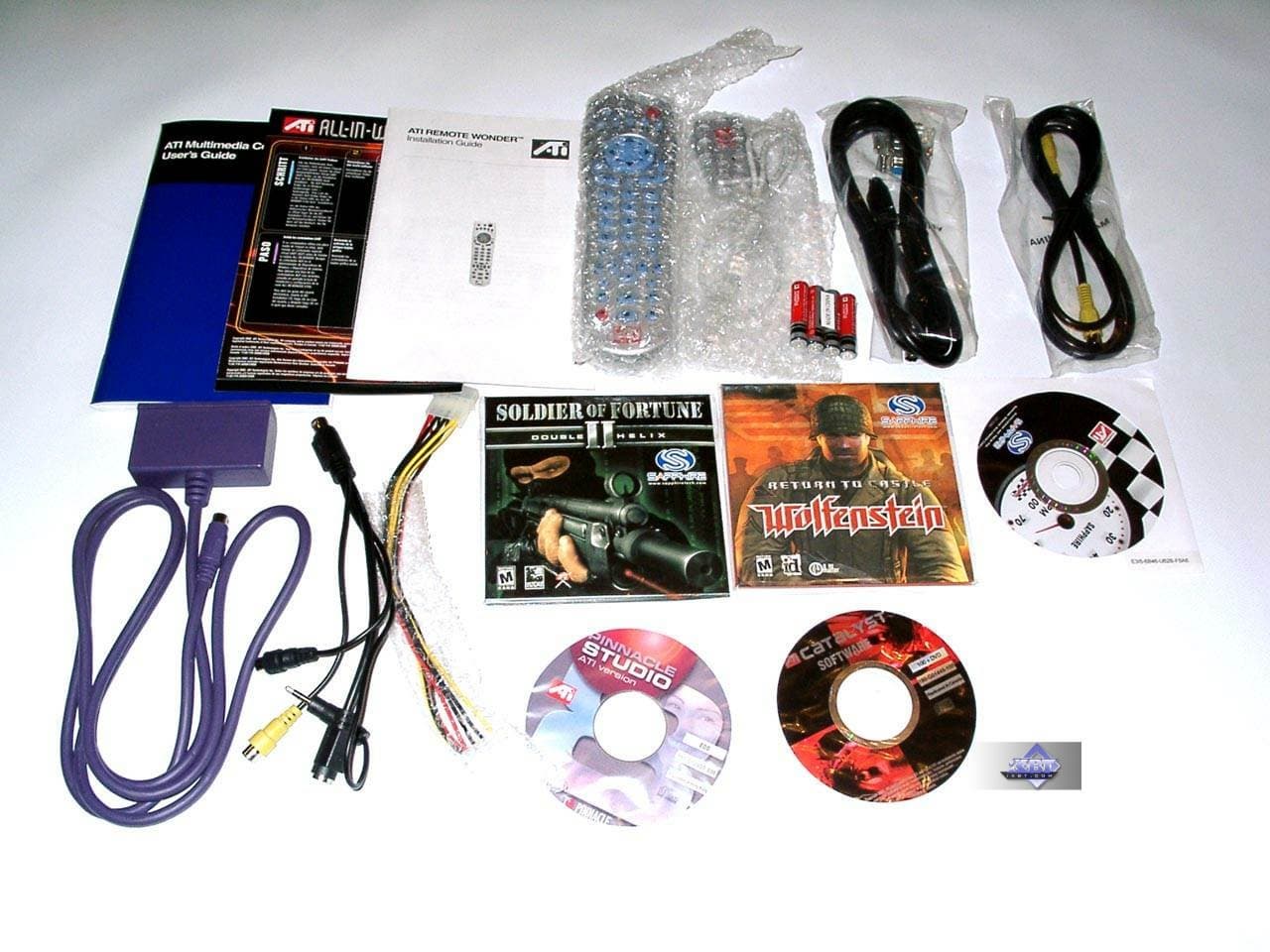

| В комплект поставки входят: руководства пользователя, диск с драйверами и утилитами, Pinnacle Studio, Sapphire RedLine Tweaker; игры Soldier of Fortune-2 и RtCW, переходник S-video-to-RCA, переходник DVI-to-d-Sub, удлинители RCA и S-Video, переходники и разветвители для мультмедийных функций, внешнего питания, пульт ДУ с приемником и батарейками. |  |
Все видеокарты поставляются в retail-упаковках.
| Sapphire Atlantis RADEON 9200 64MB 64bit | |
|---|---|
| Дизайн у всех коробок схож. |  |
| Sapphire Atlantis RADEON 9200 128MB | |
| Отличия — в цветовой гамме, ну и, соответственно, надписям на коробке, соответствующим той или иной карте. |  |
| Sapphire Atlantis RADEON 9600 128MB | |
| Главная картинка на коробках — одинаковая для всей серии. |  |
| Sapphire Atlantis RADEON 9600 PRO 128MB | |
| Как я и говорил, отличия в цветовом решении. Надо сказать, что могут встречаться карты с наклейкой FireBlade (снимок ниже). Это означает, что данная карта — для оверклокеров, у нее гарантирована работа памяти на 30 МГц выше штатной частоты, для поднятия частот используйте прилагаемый твикер от Sapphire. |  |
 | |
| Sapphire Atlantis RADEON 9800 PRO 128MB | |
| За исключением разве лишь High-End продуктов, имеющих уникальный дизайн оформления коробок. |  |
| Sapphire Atlantis RADEON 9800 PRO 256MB DDR-II | |
| Bulk-поставка | - |
| Sapphire Atlantis All-in-Wonder 9700 PRO 128MB | |
| И бокс у данного комбайна с осьминогом на обложке, символизирующим множество функций в одном аппарате. |  |
А вот и крупный снимок наклейки FireBlade, которую можно будет видеть на коробках с RADEON 9600 PRO:
На этом рассмотрение особенностей карт мы заканчиваем.
Разгон
| Sapphire Atlantis RADEON 9200 64MB 64bit, Sapphire Atlantis RADEON 9200 128MB | По умолчанию разгон невозможен. |
|---|---|
| Sapphire Atlantis RADEON 9600 128MB | 325/400 -> 400/540 MHz |
| Sapphire Atlantis RADEON 9600 PRO 128MB | 400/600 -> 540/700 MHz |
| Sapphire Atlantis RADEON 9800 PRO 128MB | 380/680 -> 430/760 MHz |
| Sapphire Atlantis RADEON 9800 PRO 256MB DDR-II | 380/700 -> 440/760 MHz |
Подчеркну два важных момента:
- при разгоне обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего, ее память) вентилятора:
- разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.
Установка и драйверы
Конфигурации тестовых стендов:
- Компьютер на базе Pentium 4 3066 MHz:
- процессор Intel Pentium 4 3066 МГц;
- системная плата ASUS P4G8X (iE7205);
- оперативная память 1024 MB DDR SDRAM;
- жесткий диск Seagate Barracuda IV 40GB;
- операционная система Windows XP SP1; DirectX 9.0;
- мониторы ViewSonic P810 (21") и ViewSonic P817 (21").
- драйверы NVIDIA версии 43.51.
VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.

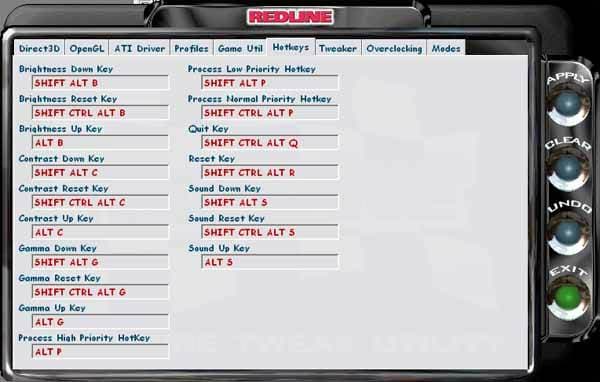

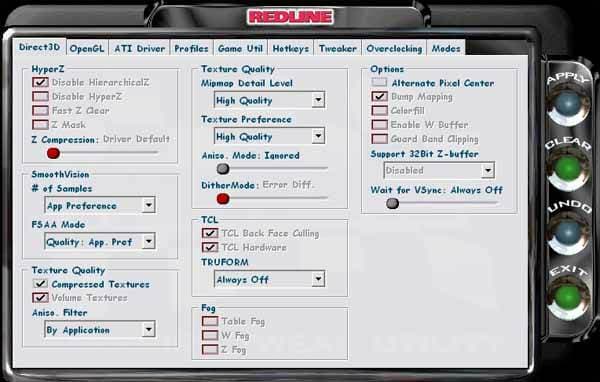

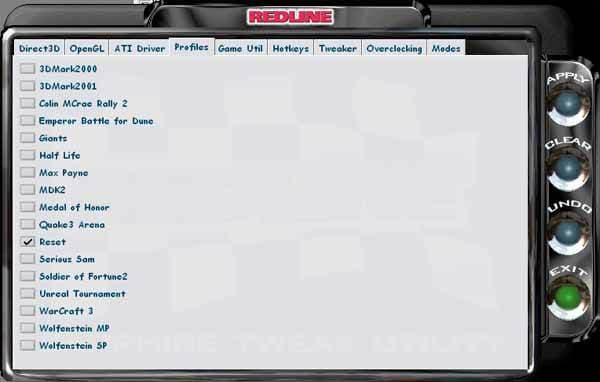

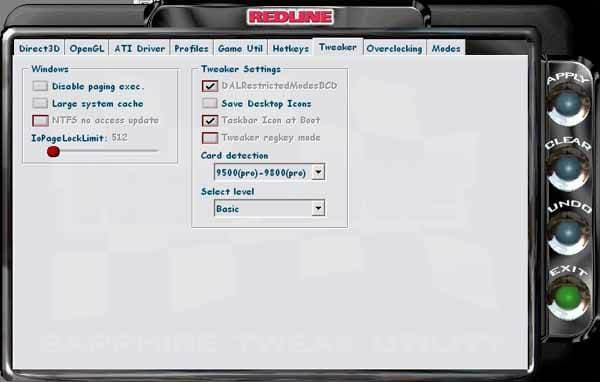

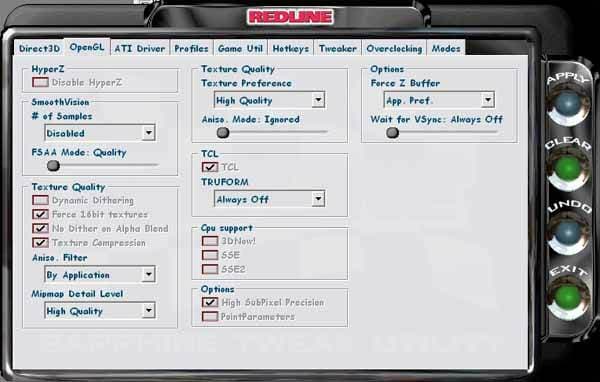

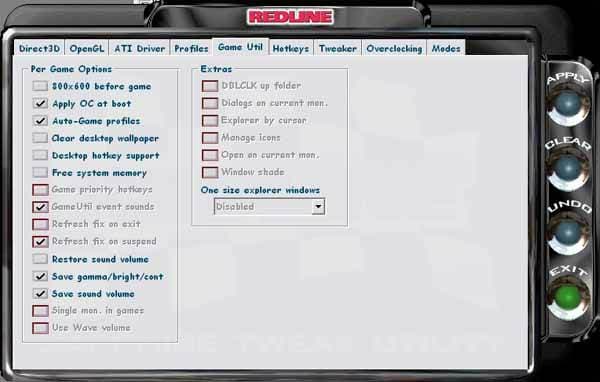

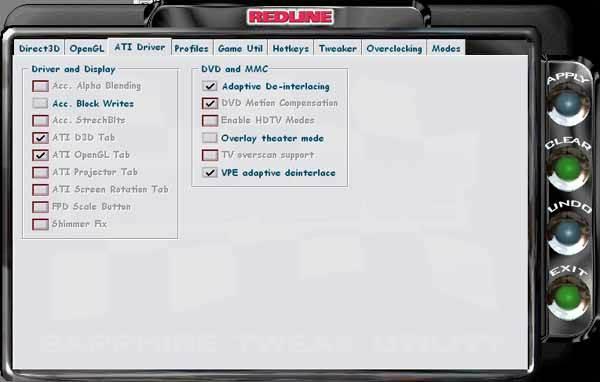

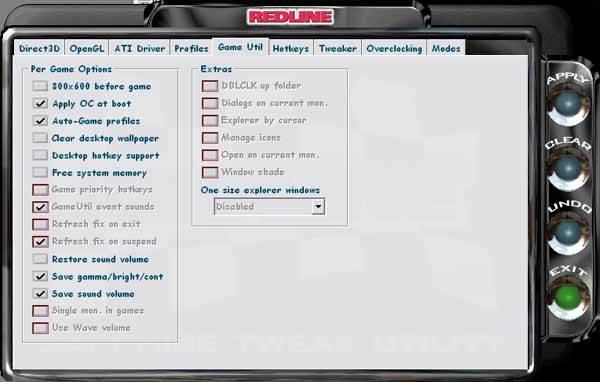

Как было выше отмечено, компания Sapphire поставляет с картами свою фирменную утилиту по тонкой настройке карт, в том числе и по разгону:
Мне этот дизайн очень напомнил некую утилиту, которой когда многие пользовались: RadeonTweak. Возможно, что компания купила права на нее, а может быть автор распространяет программу под брендом Sapphire RedLine.

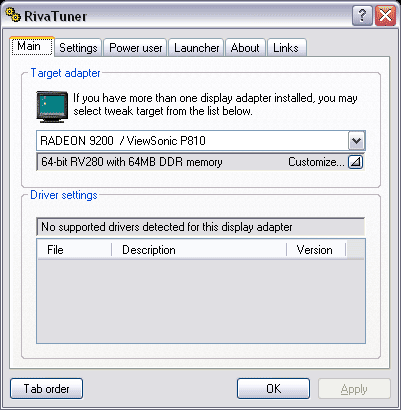

Надо отметить, что автор RivaTuner Алексей Николайчук проявляет просто чудеса расторопности, и его утилита уже держит все современные ATI-видеокарты. В том числе и точно определяет шину обмена с памятью у RADEON 9200 64MB:
[ Читайте далее: Результаты тестов ]
а также компанию ЛОГИТЕК за предоставленную видеокарту Sapphire Atlantis RADEON 9800 PRO 256MB DDR-II
