    GeCube All-In-Wonder 9600XT 128MB

    СОДЕРЖАНИЕ

    1. Особенности видеокарты
    2. Конфигурации стендов, список тестовых инструментов, качество в 2D
    3. Результаты тестов 3D: Производительность
    4. Результаты тестирования мультимедийных функций
    5. Выводы


    Сегодня не совсем обычный материал. Мы рассматриваем очередной комбайн от ATI, но не только как тюнер или видеовход, а комплексно, то есть, посмотрим и на возможности этой карты в 3D. Почему так? Поймете позже :-).

    Что мы на сегодня имеем в Middle-End сегменте? По сути — соперничество RADEON 9600 с конкурентами от NVIDIA, однако, даже GeForce FX 5700/Ultra в силу ценовой политики, а также своих возможностей — это более слабые продукты (GeForce FX 5700 слабее, чем RADEON 9600 XT, а GeForce FX 5700 Ultra, обладающий примерно равными возможностями с 9600 XT, почти не продается из-за… см. следующую фразу). И лишь GeForce FX 5900XT, который NVIDIA спешно спустила с High-End в Middle, не позволяет RADEON 9600 XT стать абсолютным лидером, он заодно и своего брата (FX 5700 Ultra) прибил. RADEON 9600 XT вынужден спускаться по цене ниже.

    А если этот продукт наделить мощными мультимедийными функциями, да еще и поднять частоты работы? Получится весьма неплохой с точки зрения, как игроманов, так и теле- и видеоманов комбайн. Все, что может RADEON 9600 XT с точки зрения 3D, мы уже исследовали, прочитайте наши статьи

    Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU ATI RADEON 9500/9600/9700/9800 (R300-R350)

    В данной статье мы посмотрим, что дают карте повышенные частоты работы с точки зрения производительности в 3D, и конечно, подробно исследуем мультимедийные функции, хотя это будет, по сути, повтор того, что мы уже ранее видели при анализе работы AIW 9600 PRO (все мультимедийное оборудование у этих карт идентично друг другу).

    Компания GeCube предлагает данный продукт под своей маркой, хотя, смеем вас заверить, что все All-In-Wonder изделия выпускаются ATI, и партнеры канадской компании продают, по сути, одно и то же, лишь немного изменяя комплектацию. Плата

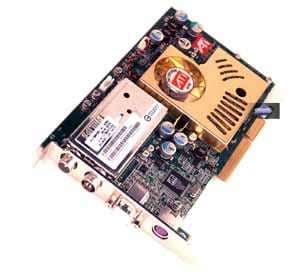

    GeCube All-In-Wonder 9600XT 128MB
    Kарта имеет интерфейс AGP x8/x4, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB.

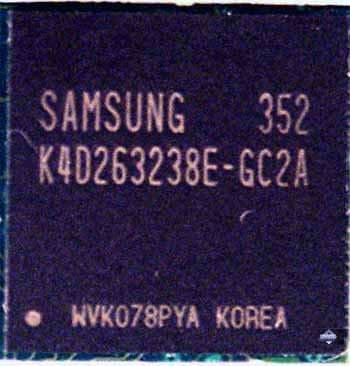

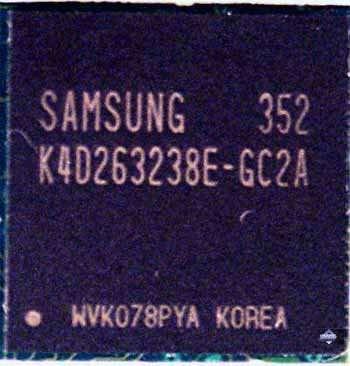

    Микросхемы памяти производства Samsung. Время выборки у микросхем памяти 2.8ns, что соответствует частоте работы 350 (700) МГц, память же работает (внимание!) на частоте 325 (650) MHz, что является выше, чем у рядовых RADEON 9600 XT. Частота работы GPU — также повышена с 500 до 525 MHz.! Интерфейс обмена с памятью — 128 бит.

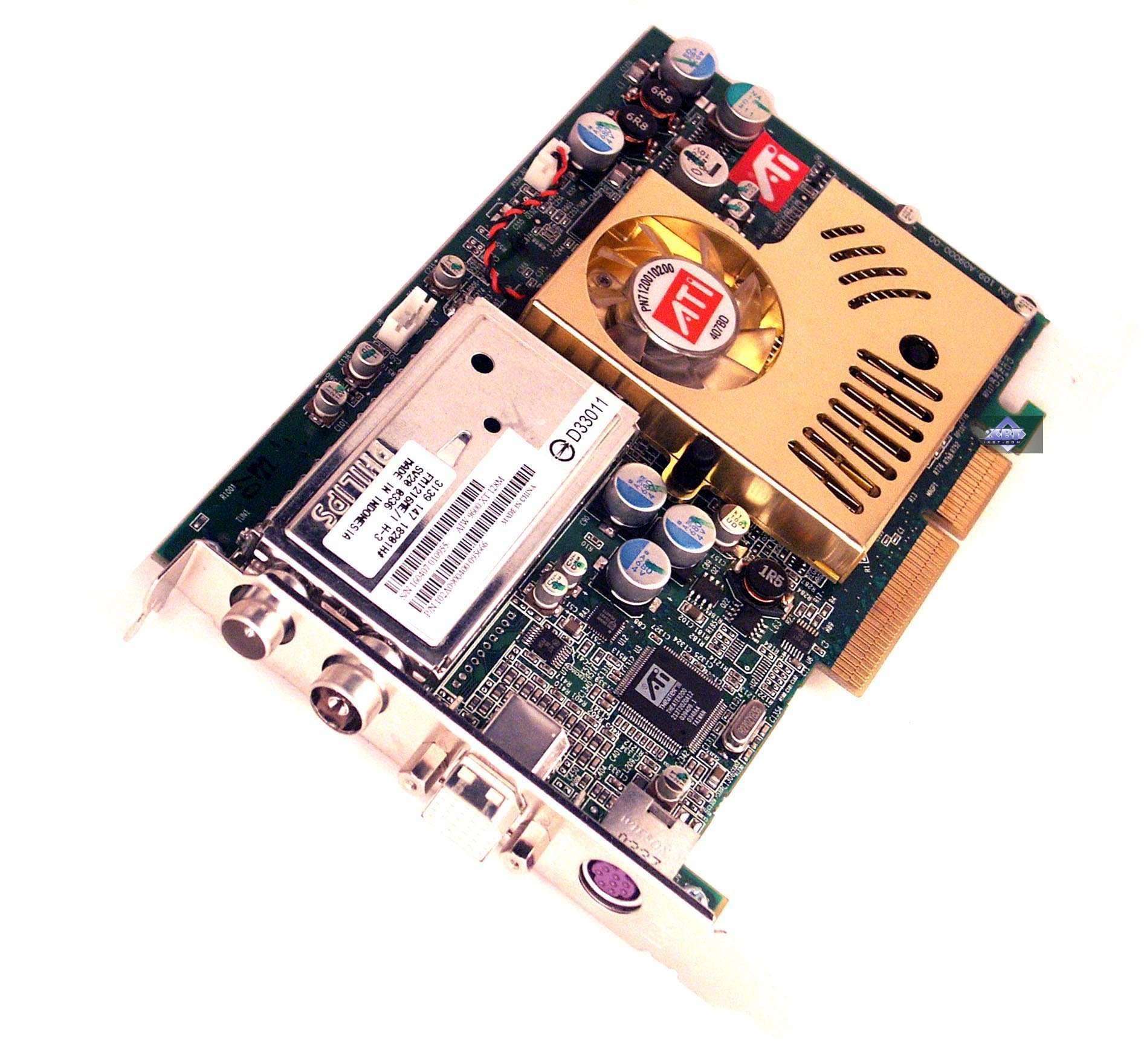

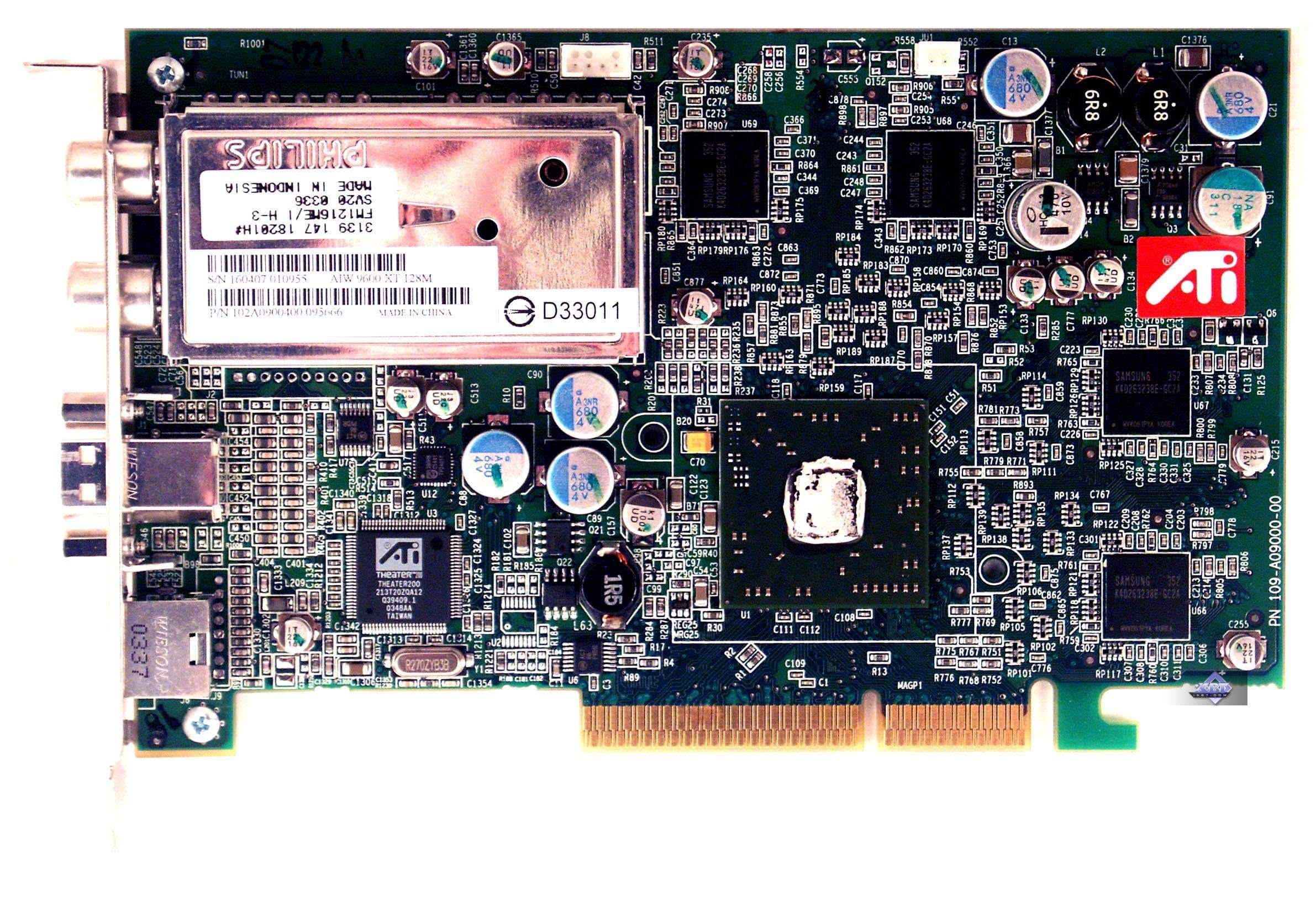

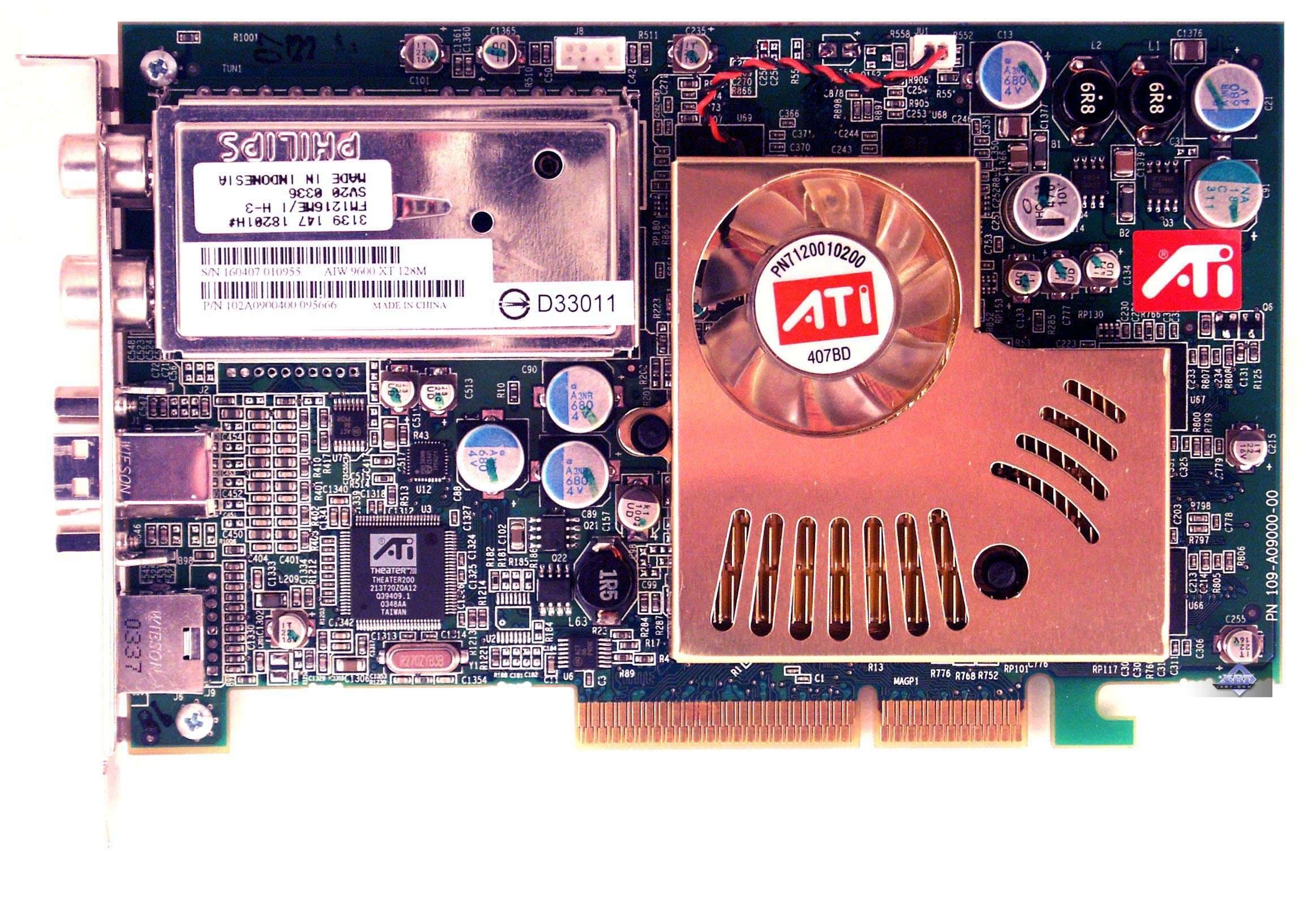

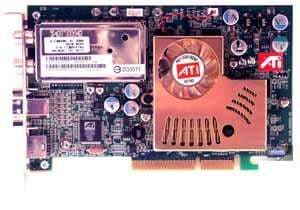

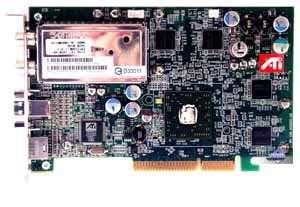

    Сравнение с эталонным дизайном, вид спереди
    GeCube All-In-Wonder 9600XT 128MB Reference card ATI RADEON 9600 XT

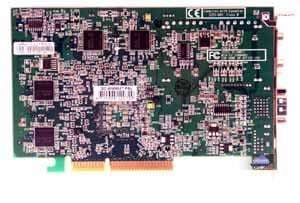

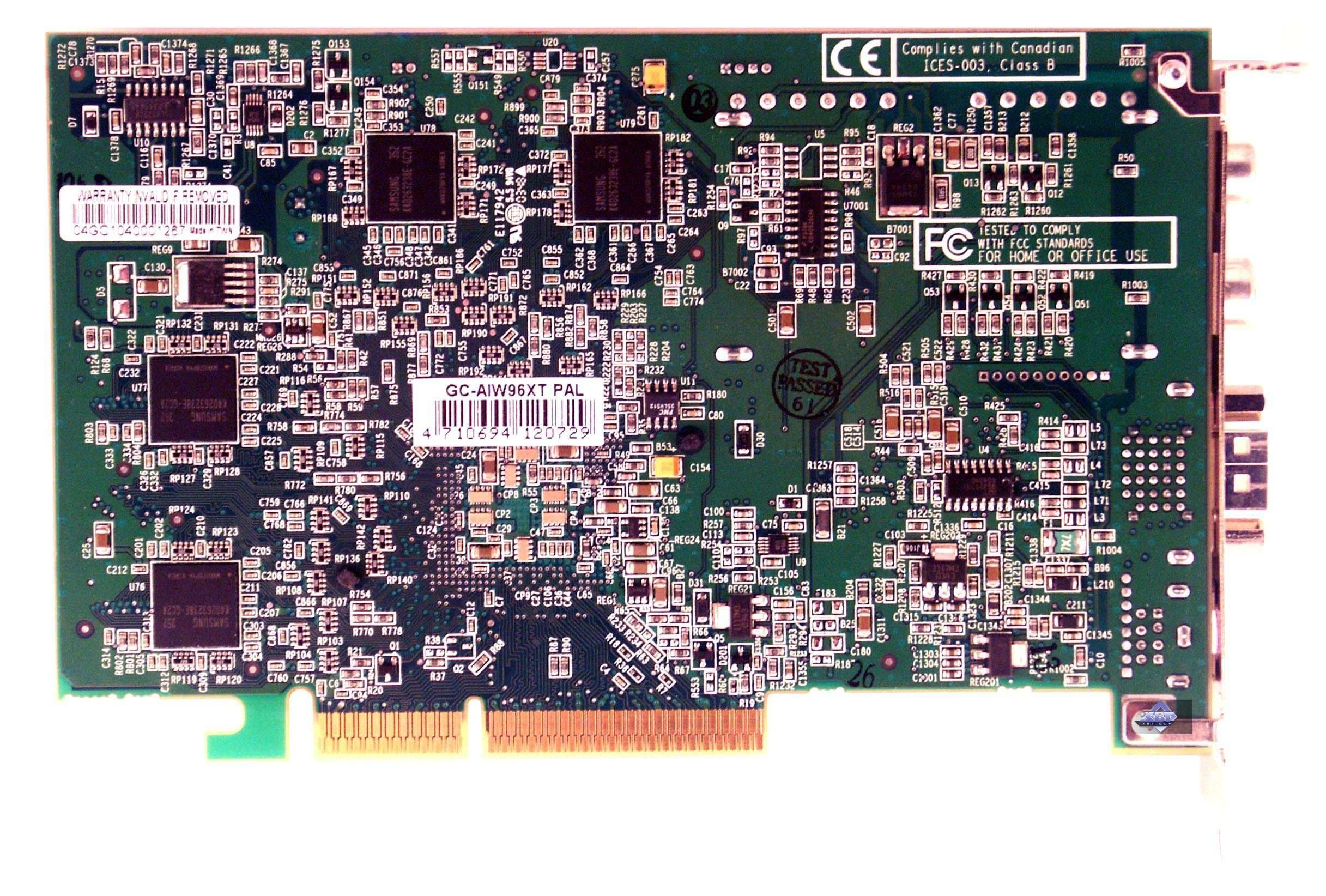

    Сравнение с эталонным дизайном, вид сзади
    GeCube All-In-Wonder 9600XT 128MB Reference card ATI RADEON 9600 XT

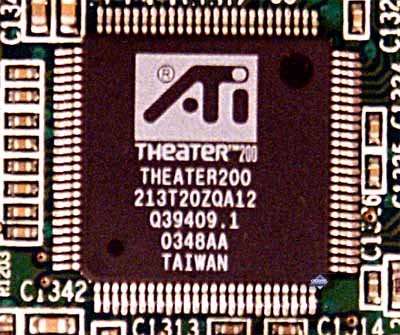

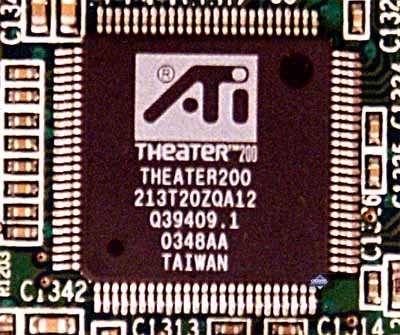

    Итак, все отличия в разводке сводятся лишь к необходимости монтажа тюнера (который нам уже хорошо знаком — Philips FQ1261ME) и процессора VIVO — ATI Theater 200:

    То, что на карте установлен не 9600 PRO, а 9600XT, сразу видно, если бросить взгляд на кулер:

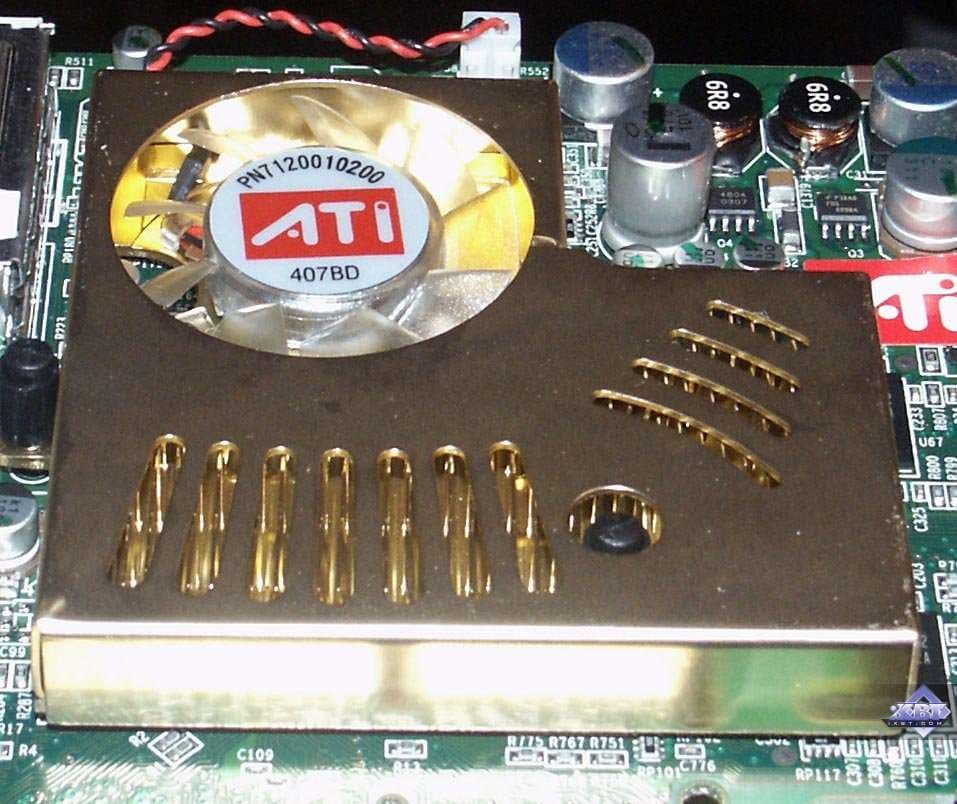

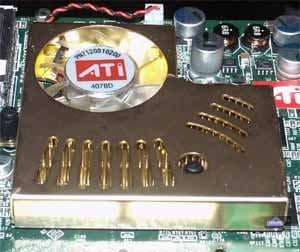

    Перед нами довольно внушительный радиатор и вентилятор, смешенный относительно центра ядра.

    Рассмотрим упаковку и комплект поставки.

    GeCube All-In-Wonder 9600XT 128MB

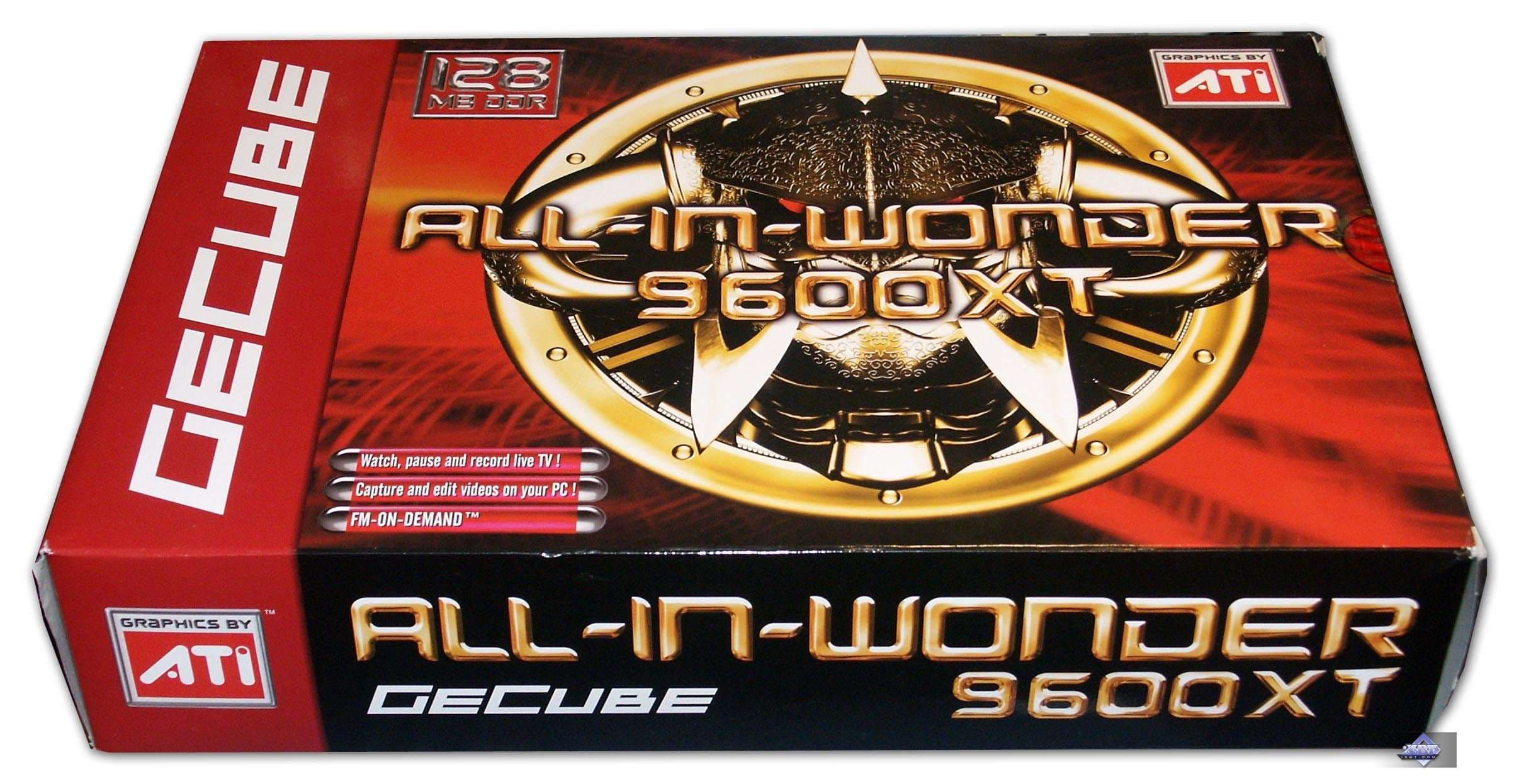

    Красочная коробка-супер из глянца, внутри которой находится белый бокс из толстого картона.


    GeCube All-In-Wonder 9600XT 128MB

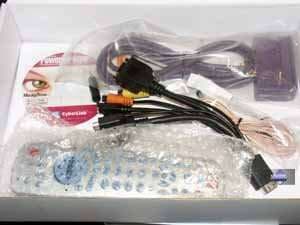

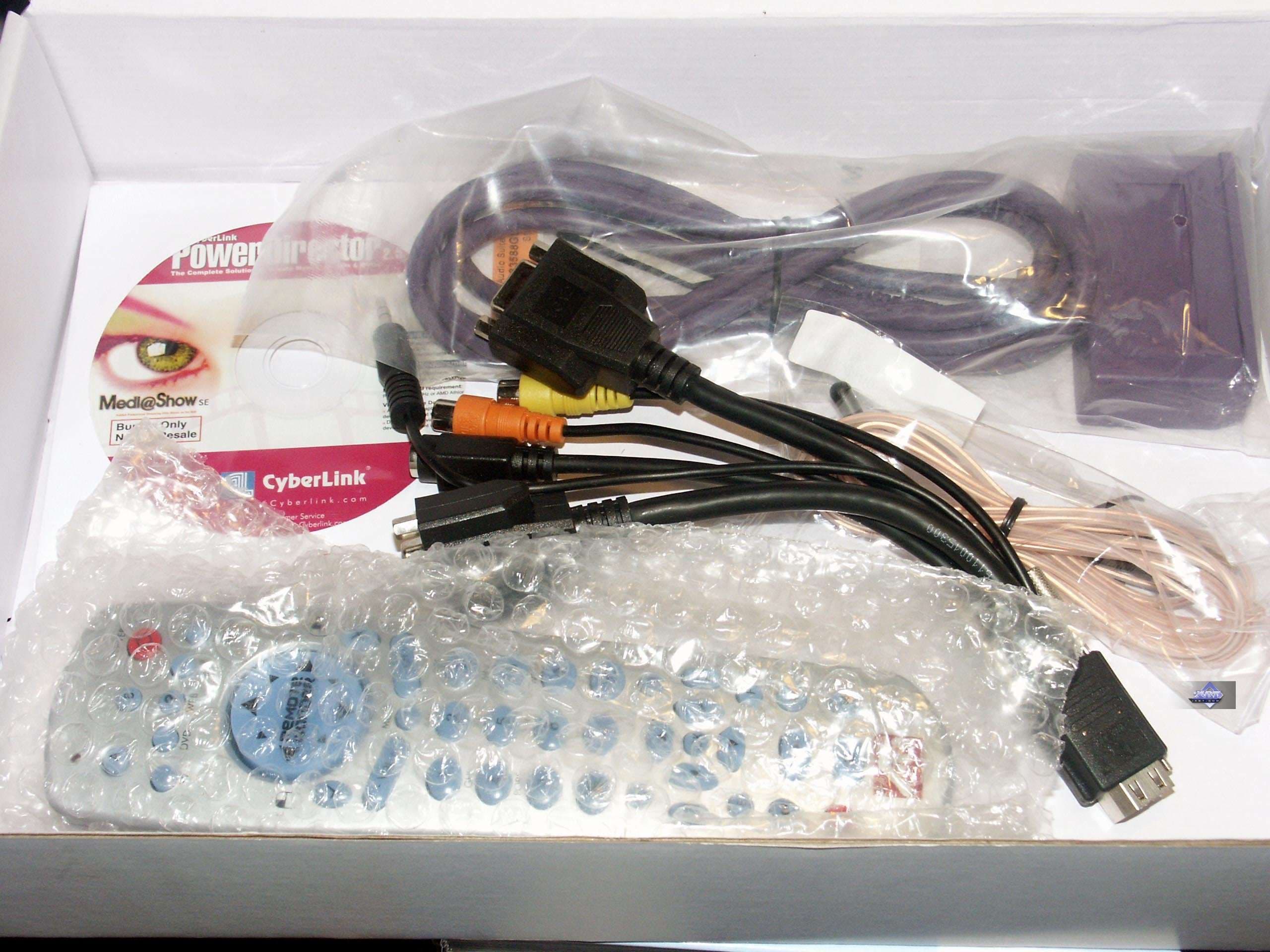

    Комплект весьма разнообразен, более подробно о нем поговорим ниже.

    Установка и драйверы

    Конфигурации тестовых стендов для тестирования 3D-возможностей:

    • Компьютер на базе Pentium 4 3200 MHz:
      • процессор Intel Pentium 4 3200 МГц;
      • системная плата ASUS P4C800 Delux на чипсете i875P;
      • оперативная память 1024 MB DDR400 SDRAM;
      • жесткий диск Seagate Barracuda IV 40GB;
      • жесткий диск Quantum FB AS 20GB.
    • Компьютер на базе Athlon 64 3200+:
      • процессор AMD Athlon 64 3200+;
      • системная плата ASUS K8V SE Deluxe на чипсете VIA K8T800;
      • оперативная память 1024 MB DDR400 SDRAM;
      • жесткий диск Seagate Barracuda 7200.7 SATA 80GB;
    • операционная система Windows XP SP1; DirectX 9.0b;
    • мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070SB (22").
    • драйверы ATI 4.4, NVIDIA версии 60.72.

    VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.

    Конфигурация тестового компьютера для тестирования мультимедийных функций:

    • Процессор Athlon 2800XP (Barton)
    • Материнская плата Gigabyte 7VAX (чипсет КТ400)
    • Оперативная память 1 Гб (512 Мб PC3200 от Samsung + 512 Мб PC3200 от Kingmax)
    • Звуковая карта Creative Sound Blaster Live! 5.1
    • TV- и FM-тюнер ECS EZ-TV (TVP3XP)
    • Жесткий диск IBM DTLA 305020
    • Операционные системы Windows XP Professional (SP1) ENG и Windows XP Professional (SP1) RUS

    Результаты тестов

    Перед тем, как дать краткую оценку качества в 2D, я еще раз поясню, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:

    1. Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
    2. Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
    3. В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, «не дружащие» с теми или иными видеокартами.

    Что касается протестированного экземпляра, то совместно с Mitsubishi Diamond Pro 2070SB плата продемонстрировала отменное качество в следующих разрешениях и частотах:

    GeCube All-In-Wonder 9600XT 128MB 1600x1200x85Hz(!), 1280x1024x100Hz, 1024x768x100Hz


    Результаты тестов: сравнение производительности

    В качестве инструментария мы использовали:

    • Unreal 2: The Awakening (Infogrames), DirectX 8.1, мультитекстурирование, тестирование проводится при помощи вспомогательного пакета Bench'emAll! 2.5beta.

    • RightMark 3D (одна из игровых сцен) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4). Настройки тестирования: pixel shaders 1.1, shadow buffers OFF.

    • Half-Life2 (Valve/Sierra) — DirectX 9.0, два разных записанных demo (ixbt07 и coast). Тестирование проводилось при включенной анизотропной фильтрации.

    • Tom Clancy's Splinter Cell v.1.2b (UbiSoft) — Direct3D, Vertex/Pixel Shaders 1.1/2.0, Hardware T&L, качество максимальное (Very High); demo 1_1_2_Tbilisi. Отметим, что в игре не работает антиалиасинг.

    • Call of Duty (MultiPlayer) (Infinity Ward/Activision) — OpenGL, мультитекстурирование, ixbt0104demo, настройки тестирования — все на максимально возможном уровне, S3TC ON

    • Tomb Raider: Angel of Darkness v.49 (Core Design/Eldos Software) — DirectX 9.0, Paris5_4 demo, настройки тестирования приведены здесь.

    • Fac Cry v.1.1 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, demo01 (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.

    Также, если кто хочет получить демки-бенчмарки, которыми мы пользуемся, то напишите на мой e-mail.

    Производительность

    Примечание: В диаграммах данная карта находится в строке — ATI RADEON 9600 XT 525/650 MHz


    Итак, мы видим, что в новых играх с точки зрения производительности данный продукт находится на высоте даже для своей ниши. Пока не вышли еще в свет продукты среднего звена новых семейств R4xx/NV4xx, RADEON 9600 XT (да еще и на повышенных частотах) дает хороший уровень компромисса между ценой и скоростью.

    Мультимедийные функции

    Поскольку данная карта комплектуется таким же оборудованием, как и ее предшественник — AIW 9600 PRO, проведенные исследования не выявили какой-либо разницы по качеству и функциональности мультимедийных устройств, поэтому все подробности можно узнать из материала по AIW9600 PRO.

    Продолжим рассмотрение комплектации и особенностей самой карты.

    Про радиоблок мы уже сказали. Рядом с блоком тюнера, по-прежнему, находится разъем для подключения к дополнительному входу звуковой карты, еще раз повторим о необходимости выбора в качестве аудиовхода Auxiliary в настройках.

    А вот конструкция несколько отличается от аналогов на базе 9700/9800. Отсутствуют радиаторы на элементах (впрочем, это логично, учитывая меньшее тепловыделение) и чип THEATER 200 (ага, тут тоже все хорошо, Rage Theater не предлагают) находится на лицевой стороне карты.


    Подключение

    Разъем FM-антенны можно было сделать немного подальше от края, во всяком случае, с установкой в мой корпус пришлось помучаться.

    Еще одной изюминкой All-In-Wonder RADEON 9600 XT стало изменение схемы коммутации входов-выходов. Место DVI-I занял 28-pin разъем своего формата, аналогично тому, что мы видели на MSI-8918 Personal Cinema FX5200. Но и тут канадцы остановились на полпути, — к нему посредством соответствующего переходника подключаются только источники выходного сигнала. Хорошо, хотя бы, фиксацию разъема сделали.

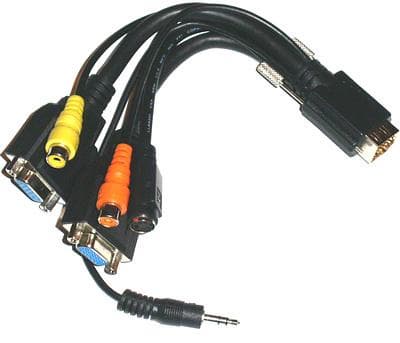

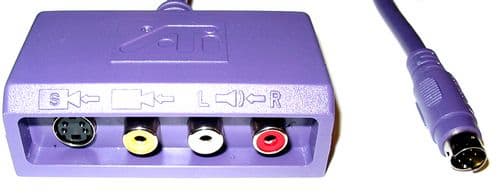

    Для входящего сигнала используется все тот же выносной бокс

    В качестве компенсации за потерянный DVI мы получили возможность работы с двумя VGA-мониторами. Решение, бесспорно, имеющее свои плюсы и минусы, так что комментировать его я не буду. Надо сказать, что на данный момент работают только связки VGA + TV-out и VGA + VGA, но обещается, что проблема с работоспособностью режима Clone при использовании третьего устройства (что-то я себе пока это с трудом представляю) будет решена.

    Настройка

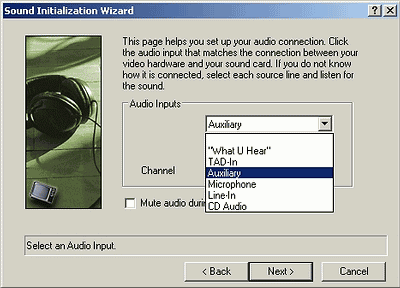

    Поскольку работа тюнера и видеовхода у данного устройства ничем не отличается от функциональности ранее протестированного All-In-Wonder RADEON 9600 PRO, то нет смысла повторяться. Все подробности можно прочитать здесь.

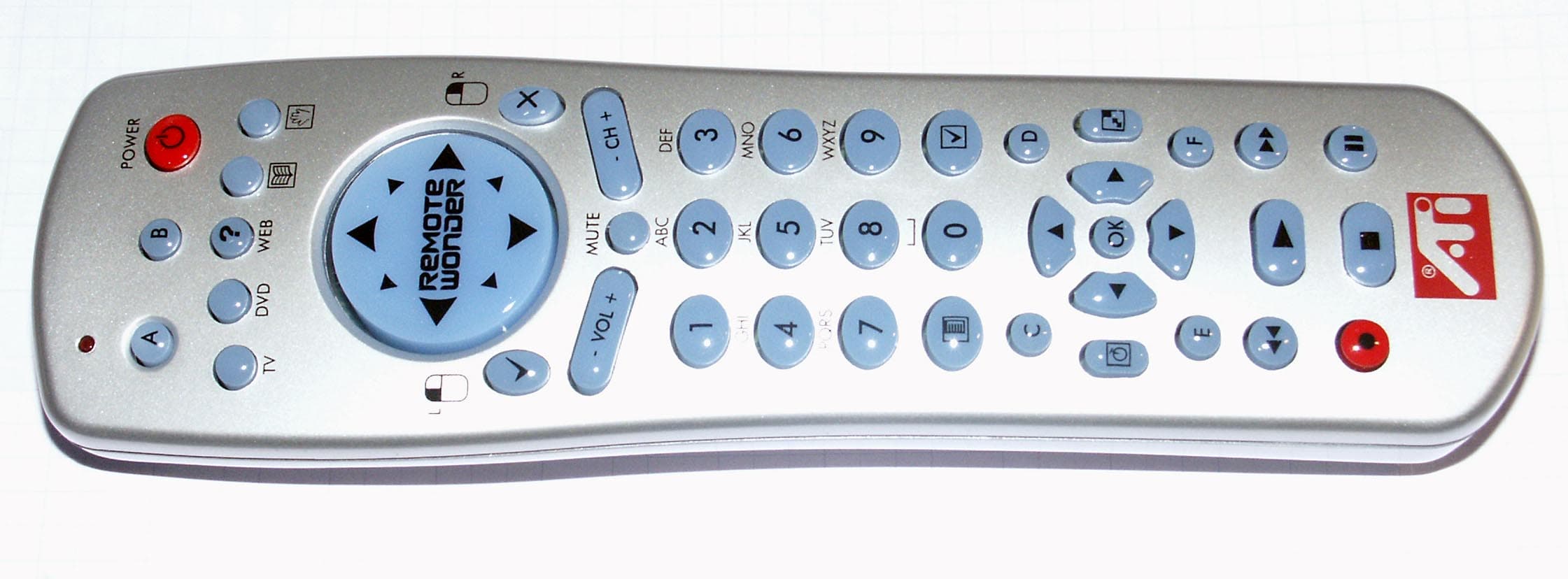

    ATI Remote Wonder

    Несмотря на то, что уже довольно давно вышла 2-я версия этого пульта, All-In-Wonder RADEON 9600 XT пока укомплектован старой версией Remote Wonder.

    Во 2-й версии, кроме радикально изменившегося дизайна, заявлен увеличенный в 2 раза радиус действия до 18 метров (!), новая система позиционирования курсора мыши (судя по всему, действительно, более удобная), возможность использования пульта с PowerPoint для презентаций (уже доступная и с прежней моделью с помощью соответствующего плагина).

    Выводы

    По 3D-части итоги мы подвели, по сути, раньше. Тут и добавить нечего. А по мультимедийной части выводы сделаем:

    Плюсы

    • FM-тюнер
    • Хорошая чувствительность ТВ-тюнера
    • Хорошая экранировка
    • В основном, неплохое качество принимаемого изображения
    • Очень хорошая цветопередача.
    • 12-битный аналогово-цифровой преобразователь
    • Наличие аудиопроцессора
    • Возможность компонентного Y:Pr:Pb подключения к телевизору
    • Наличие функции TV-on-Demand
    • Наличие функции FM-on-Demand
    • Опция Crop Video
    • Возможность использовать функцию Pause при записи
    • Технология экранного меню EAZYLOOK
    • Режим полупрозрачного оверлея THRUVIEW
    • Приличное качество захвата с внешних источников, причем как по S-Video, так и по композитному входу
    • Запись с FM-тюнера в mp3
    • Богатые возможности оцифровки, включая опцию VideoSoap
    • Поддержка любых сторонних кодеков (в том числе всех версий MPEG4)
    • Удобное и многофункциональное ПО
    • Система дистанционного управления, способная работать с разными приложениями
    • Радиоканал на дистанционном управлении, позволяющий пользоваться пультом на достаточно большом расстоянии (до 18 метров) независимо от зоны прямой видимости (не вижу оснований сомневаться в ее наличии у серийных карт)
    • Поддержка двух VGA-мониторов
    • Очень хорошая производительность в играх
    • Неплохие разгонные возможности

    Минусы

    • Устаревший ТВ-тюнер
    • Проблемы с цветом у принимаемого изображения
    • Задержки либо артефакты во время переключения каналов
    • Невозможность нормально использовать режим Channel Surf с русскими названиями каналов
    • Отсутствие разъема DVI
    • Возможные сложности с установкой в некоторые корпуса
    • Потеря всех мультимедийных возможностей при будущем апгрейде видеокарты (отметим, что это особенность всего класса таких устройств)

    Аппарат получился очень сбалансированным и насыщенным функциями и возможностями. Дело за ценой (чтобы ее не подняли продавцы), и успех может быть весьма высоким.





    28 мая 2004 Г.
