Описание примеров отчетов

Усилители для наушников

В отчетах сделан замер на 4-х номиналах резистивной нагрузки: 16, 33, 100 и 300 Ом. Для каждого номинала сделано по два замера, в режиме максимальной неискаженной мощности и на меньшей выходной мощности. Два режима замеров дают возможность оценить изменение характеристик усилителя на разной громкости.

Для каждой серии замеров приводится табличка с данными условий теста.

Нагрузка резистивная, Ом	16
Мощность на 1 кГц, мВт	6
Калибровка АЧХ	НЕТ
Выставленный уровень громкости	-
Режим максимальной неискаженной громкости	ДА
Резкий переход в искажения	НЕТ

Отдельного пояснения требуют сочетания параметров «Режим максимальной неискаженной громкости» и «Резкий переход в искажения». Когда оба параметра обозначают «НЕТ», это значит, что «Мощность на 1 кГц, мВт» просто соответствует уровню мощности при замере. Сочетание двух «ДА» означает работу усилителя в предельных условиях, на части спектров может наблюдаться незначительный клиппинг. Сочетание ДА и НЕТ, как в табличке выше означает, что для переход из режима с «малые искажения» до «большие искажения» нужно существенно поднять уровень громкости. Это не позволяет сделать какой-то нормированный уровень мощности, так как общий КГИ не дает должной корреляции с субъективным восприятием звучания. Фиксация уровня мощности происходит в тот момент, когда в спектре появляются новые гармоники или начинает изменятся распределение гармоник. В общем графике зависимости неискаженной мощности в от сопротивления такое значение мощности очень условное. На вышеприведенных примерах это относится к E-MU1616m, на 16 и 33 Ом значения выходной мощности ориентировочные. Усилитель способен выдать и большую мощность без ярко выраженных искажений на слух.

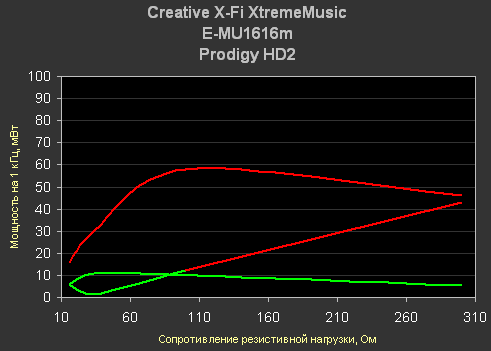

На сводном графике у усилителя для наушников E-MU 1616m для значений 16 и 33 Ом график зеленый — это значит что можно получить большую выходную мощность с приемлемым качеством.

У X-Fi громкость регулируется в драйверах и несмотря на возможную более высокую отдачу дальнейшее повышение уровня мощности невозможно. По этому не смотря на «Выставленный уровень громкости 100%» параметры «Режим максимальной неискаженной громкости» и «Резкий переход в искажения» помечены как «НЕТ», а на графики линия вся зеленая.

У Prodigy HD2 Gold график построен по «Режим максимальной неискаженной громкости» и «Резкий переход в искажения» помечены как «ДА», линия на графике полностью красная.

Какую выходную мощность можно считать достаточной? В паспорте производители наушников приводят значение чувствительности, в среднем чувствительность колеблется от 92 до 100 дБ при подаваемой мощности в 1 мВт. Неравномерность АЧХ у хороших наушников может составлять до 18 дБ, а чувствительность многие производители приводят по пиковому значению на АЧХ. Таким образом, несмотря на теоретически достаточную мощность в 1-3 мВт в ряде случаев необходим запас по мощности.

Субъективно при прямом сравнении в наушниках Fostex T50RP (изодинамические наушники, 50 Ом) X-Fi XM отстает от Prodigy HD2 Gold и E-MU 1616m как на тестовых треках с простыми тестовыми сигналами, так и со сложными. Это вполне можно связать с объективными измерениями в виде спектров THD и Мультитона. Prodigy HD2 Gold превосходит по уровню громкости X-Fi XM и E-MU 1616m, но при этом нельзя казать, что у X-Fi и E-MU 1616m запаса по мощности нет. При этом с другими наушниками запаса по мощности может и не хватить. Субъективно разница звучания между Prodigy HD2 Gold и E-MU 1616m в нюансах, за E-MU1616m можно отметить чуть более разборчивую передачу реверберации, однако различие незначительное.

Усилители мощности

В отчете сделан замер на 2-х номиналах резистивной нагрузки: 3,9 и 7,8 Ом. Для каждого номинала делается по два или три замера, в режиме максимальной неискаженной мощности и на меньших выходных мощностях. Такой подход дает возможность оценить изменение характеристик усилителя на разной громкости.
