Отчет тестирования усилителя Behringer A500


Тестируемое устройство Behringer A500
Режим работы 24-bit, 192 kHz
Звуковой интерфейс DirectSound
Маршрут сигнала E-MU 1616m Dock Out2 >> Behringer A500 >> E-MU1616m Dock A
Версия RMAA 6.0.5 PRO

Краткие данные отчета

Максимальная неискаженная мощность для 4 Ом на 1 кГц, Вт 115
Максимальная неискаженная мощность для 8 Ом на 1 кГц, Вт 71
Нагрузочная способность резистивной нагрузки для 4 Ом, Вт 320
Нагрузочная способность резистивной нагрузки для 8 Ом, Вт 360
Резкий переход в искажения ДА
Максимальный уровень сигнал/шум, дБ 110
Напряжение питания в сети, В 216

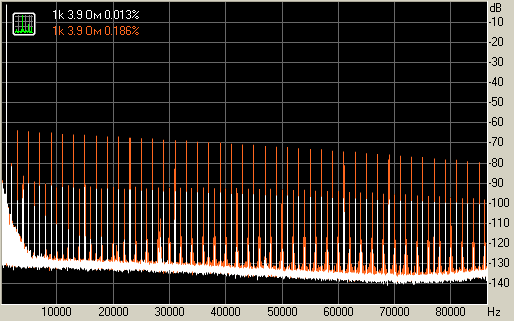

Зависимость искажений от общего коэф. усиления


Нагрузка резистивная, Ом
3.9
Мощность на 1 кГц, Вт
2
наилучший результат max
наихудший результат mid
Примечание: очень сильный подъем искажений



Подробный отчет

Нагрузка резистивная, Ом
Мощность на 1 кГц, мВт
3.9
7.8

Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня 0.0 dB дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц , Вт 37
Калибровка АЧХ ДА
Выставленный уровень громкости звукового интерфейса -/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 216

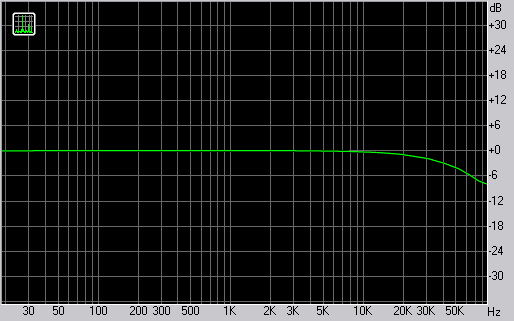

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.93, +0.08
От 40 Гц до 15 кГц, дБ
-0.56, +0.08

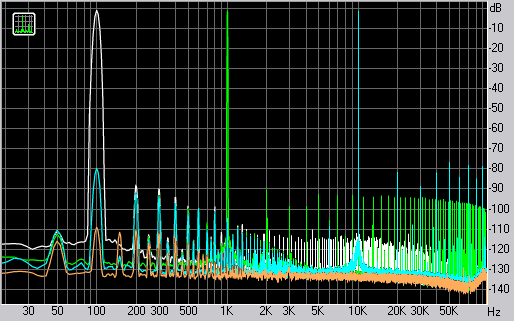

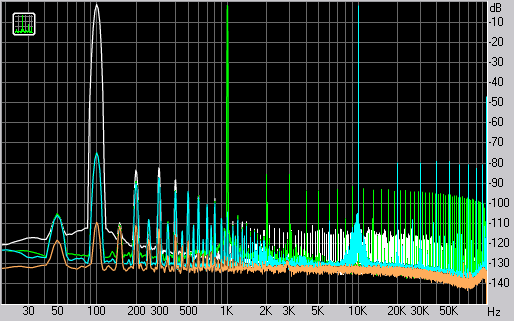

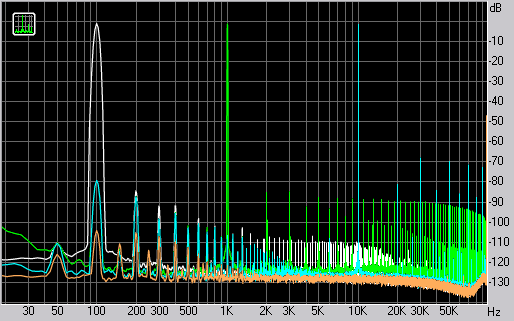

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0118
+0.0151
+0.0495
Гармонические искажения + шум , %
+0.0125
+0.0301
+0.0263
Гармонические искажения + шум (A-взвеш.), %
+0.0076
+0.0167
+0.0072

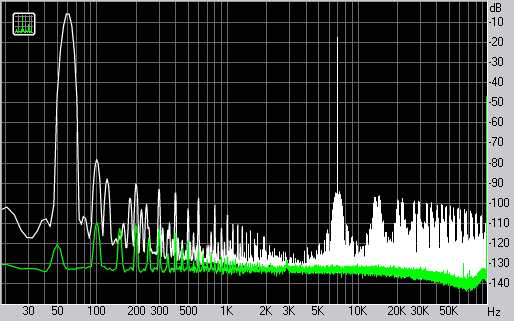

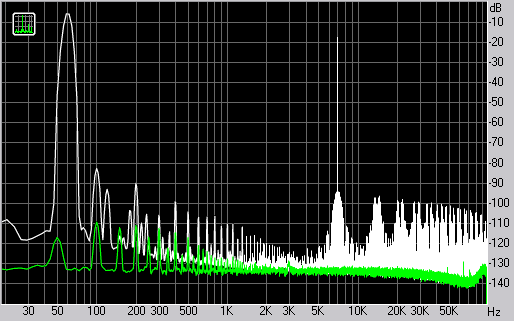

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0347
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0186

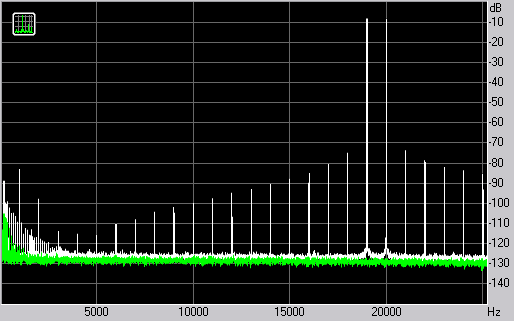

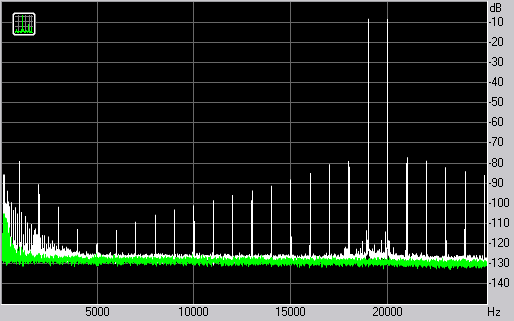

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0445
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0283

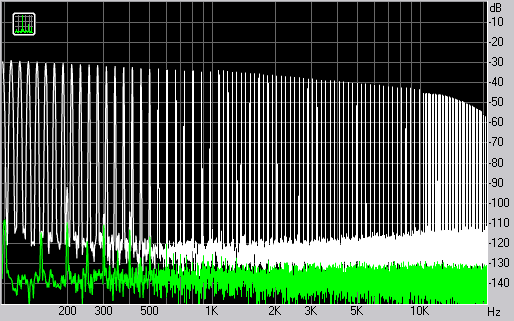

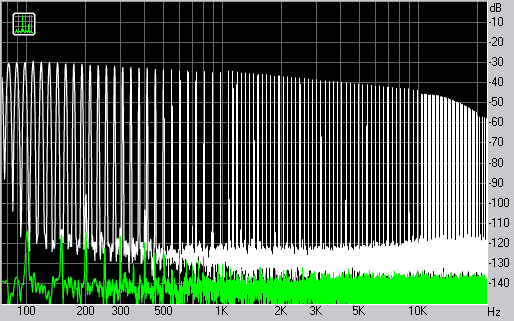

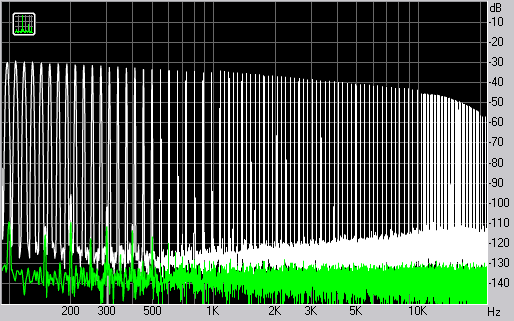

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
18/85
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
15/85
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
15/70

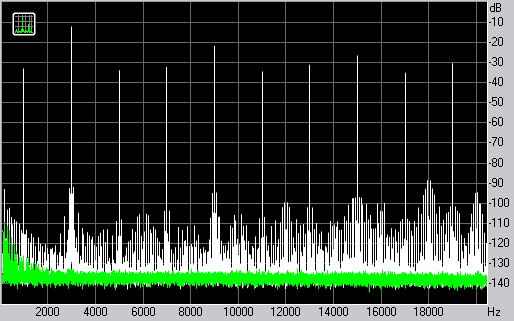

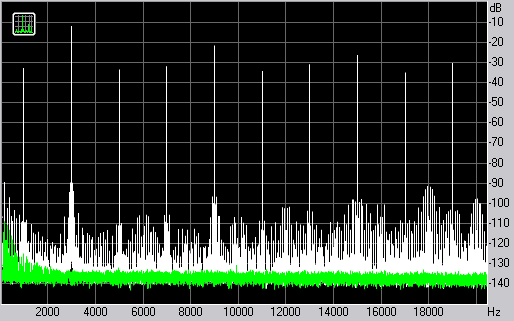

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.3 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная


Нагрузка резистивная, Ом 3.9
Мощность на 1 кГц , Вт 115
Калибровка АЧХ ДА
Выставленный уровень громкости -/+4dBu
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения ДА
Напряжение питания в сети, В 216

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.87, +0.08
От 40 Гц до 15 кГц, дБ
-0.53, +0.08

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0144
+0.0111
+0.0342
Гармонические искажения + шум , %
+0.0146
+0.0249
+0.0240
Гармонические искажения + шум (A-взвеш.), %
+0.0073
+0.0137
+0.0064

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0374
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0240

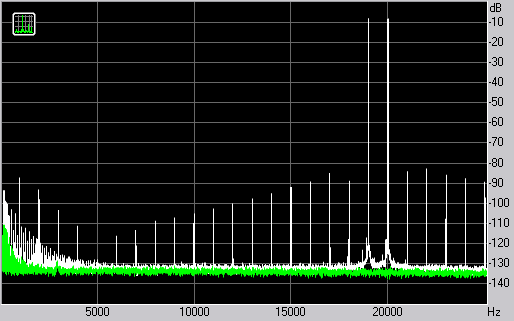

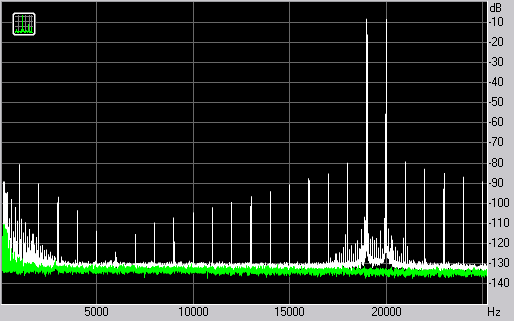

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0189
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0083

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
20/90
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
15/90
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
20/75

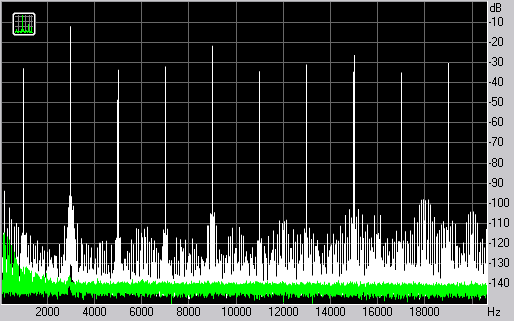

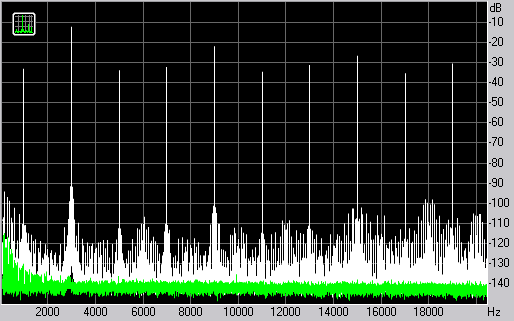

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка




Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.3 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 7.8
Мощность на 1 кГц , Вт 19
Калибровка АЧХ ДА
Выставленный уровень громкости -/+4dBu
Режим максимальной неискаженной громкости НЕТ
Резкий переход в искажения НЕТ
Напряжение питания в сети, В 207

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.76, +0.07
От 40 Гц до 15 кГц, дБ
-0.46, +0.07

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0079
+0.0227
+0.0229
Гармонические искажения + шум , %
+0.0089
+0.0285
+0.0163
Гармонические искажения + шум (A-взвеш.), %
+0.0055
+0.0265
+0.0053

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0285
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0204

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0431
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0229

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
13/90
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
10/90
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
20/70

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка





Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -0.1 дБ
Режим МОНО ДА
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Нагрузка резистивная, Ом 7.8
Мощность на 1 кГц , Вт 71
Калибровка АЧХ ДА
Выставленный уровень громкости -/+4dBu
Режим максимальной неискаженной громкости ДА
Резкий переход в искажения ДА
Напряжение питания в сети, В 216

Амплитудно-частотная характеристика



От 20 Гц до 20 кГц, дБ
-0.69, +0.06
От 40 Гц до 15 кГц, дБ
-0.42, +0.06

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц



Контрольная частота, кГц
0.1
1
10
Гармонические искажения, %
+0.0070
+0.0079
+0.0316
Гармонические искажения + шум , %
+0.0075
+0.0147
+0.0145
Гармонические искажения + шум (A-взвеш.), %
+0.0044
+0.0084
+0.0045

Интермодуляционные искажения - 60 и 7к Гц



Интермодуляционные искажения + шум, %
+0.0187
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0106

Интермодуляционные искажения - 19+20 кГц



Интермодуляционные искажения + шум, %
+0.0216
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0135

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
20/90
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
12/93
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
17/75

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка










Параметры измерительного устройства

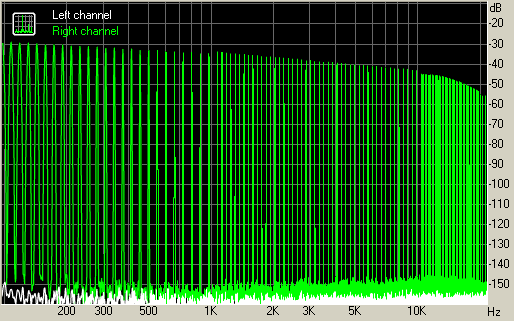

Мультитон - 120 синусов в полосе до 24 кГц и шумовая полка



Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ
3/120
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ
3/117
Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ
8/102

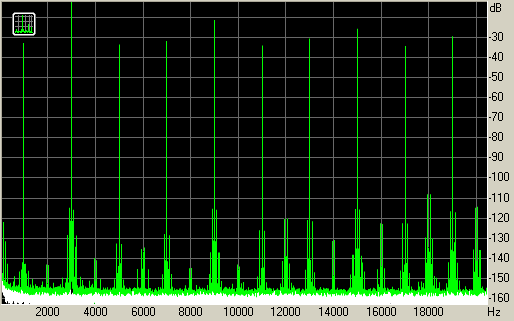

TIMD - Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка


Ссылки

Подробнее о усилителе можно узнать из обзора Behringer A500






16 октября 2007 г. Автор Кузнецов Роман ака romanrex
