Пример отчета тестирования усилителя на базе LM3886
| Тестируемое устройство | Усилитель на базе LM3886 |
| Режим работы | 24-bit, 192 kHz |
| Звуковой интерфейс | DirectSound |
| Маршрут сигнала | E-MU 1616m Dock Out2 >> LM3886 >> E-MU1616m Dock A |
| Версия RMAA | 6.0.5 PRO |
Краткие данные отчета
| Максимальная неискаженная мощность для 4 Ом на 1 кГц, Вт | 40 |
| Максимальная неискаженная мощность для 8 Ом на 1 кГц, Вт | 30 |
| Резкий переход в искажения | ДА |
| Максимальный уровень сигнал/шум, дБ | 109 |
| Напряжение питания в сети, В | 206 |

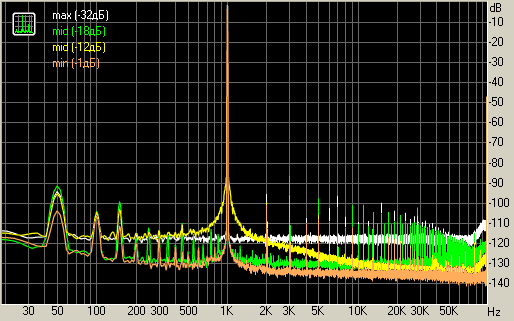

Зависимость искажений от общего коэф. усиления
| Нагрузка резистивная, Ом | 4 |
| Мощность на 1 кГц, Вт | 4 |
| наилучший результат | min |
| наихудший результат | max |
| Примечание: численные значения показывают уровень выхода звуковой карты в дБ. |
Подробный отчет
Нагрузка резистивная, Ом |
Мощность на 1 кГц, Вт |
||
3.9 |
|||
7.8 |
|||
| Фильтр 20 Гц - 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -0.7 dB дБ |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 3.9 |
| Мощность на 1 кГц, Вт | 0.04 |
| Калибровка АЧХ | ДА |
| Выставленный уровень громкости звукового интерфейса | +4dBu |
| Режим максимальной неискаженной громкости | НЕТ |
| Резкий переход в искажения | НЕТ |
| Напряжение питания в сети, В | 206 |

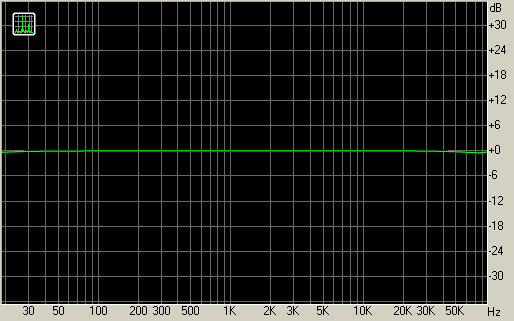

Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.27, +0.01
|
| От 40 Гц до 15 кГц, дБ | -0.07, +0.01
|

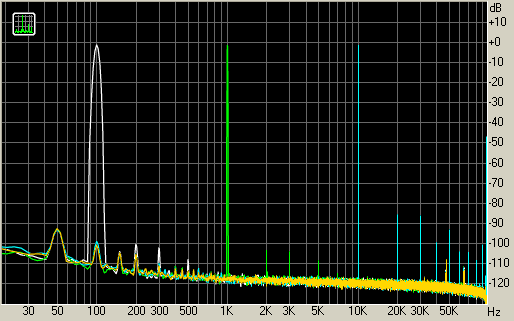

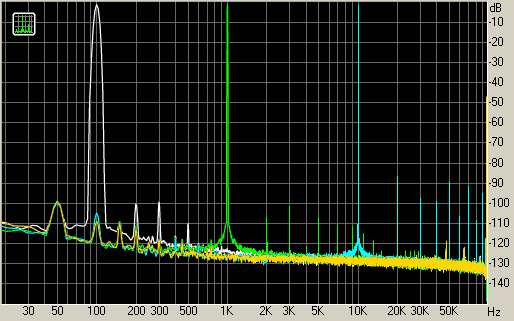

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0020
|
+0.0018
|
+0.8395
|
| Гармонические искажения + шум , % | +0.0081
|
+0.0084
|
+0.0078
|
| Гармонические искажения + шум (A-взвеш.), % | +0.0068
|
+0.0071
|
+0.0028
|

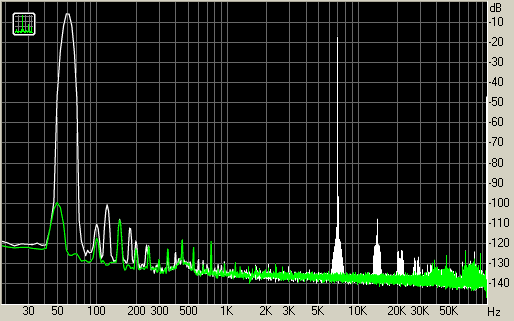

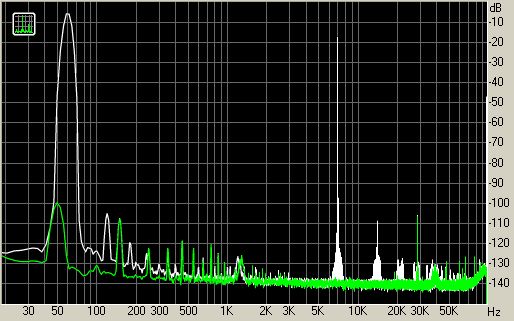

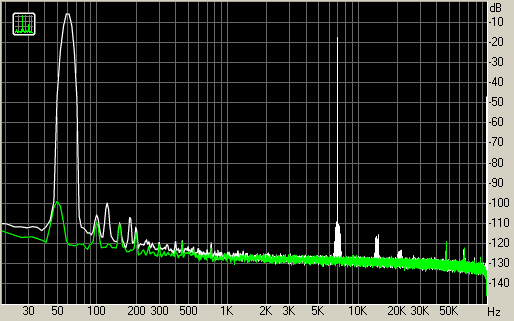

Интермодуляционные искажения — 60 и 7 кГц
| Интермодуляционные искажения + шум, % | +0.0126
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0110
|

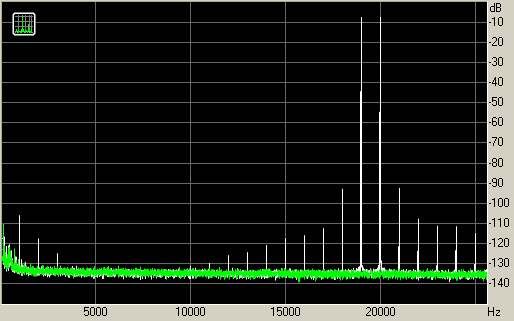

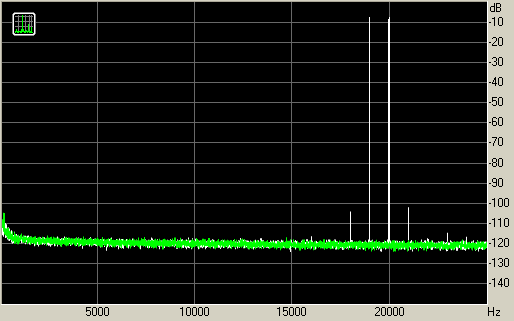

Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0119
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0099
|

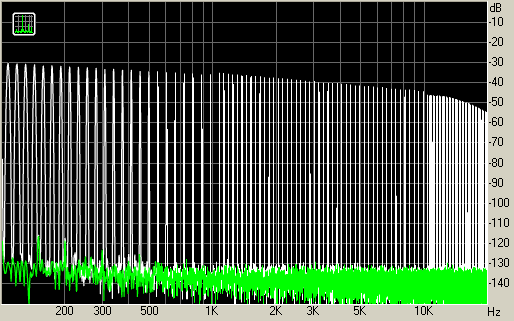

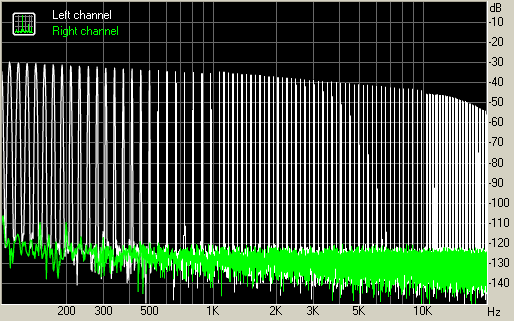

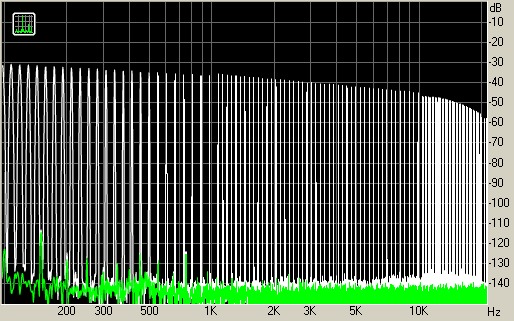

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 0/95 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 0/88 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 0/79 |

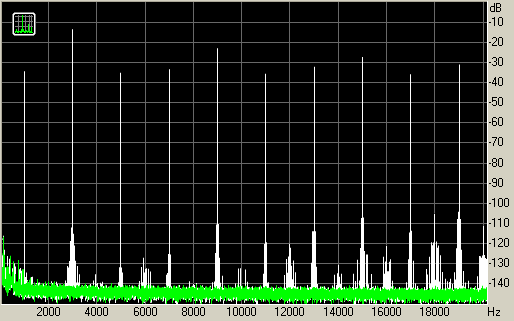

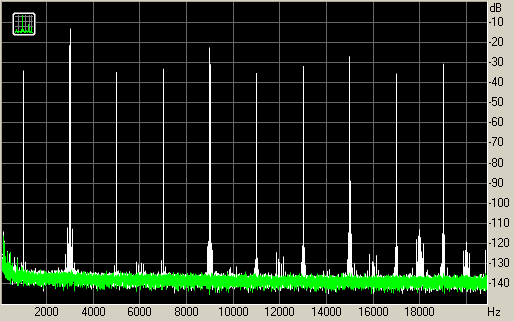

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
| Фильтр 20 Гц - 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -1.7 дБ |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 3.9 |
| Мощность на 1 кГц , Вт | 3.9 |
| Калибровка АЧХ | ДА |
| Выставленный уровень громкости | +4dBu |
| Режим максимальной неискаженной громкости | НЕТ |
| Резкий переход в искажения | НЕТ |
| Напряжение питания в сети, В | 206 |
Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.27, +0.01
|
| От 40 Гц до 15 кГц, дБ | -0.08, +0.01
|

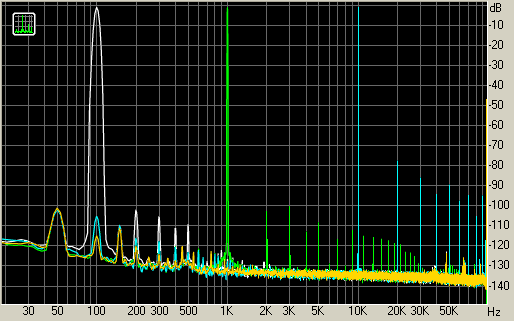

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0056
|
+0.0016
|
+0.0168
|
| Гармонические искажения + шум , % | +0.0022
|
+0.0024
|
+0.0098
|
| Гармонические искажения + шум (A-взвеш.), % | +0.0014
|
+0.0024
|
+0.0036
|

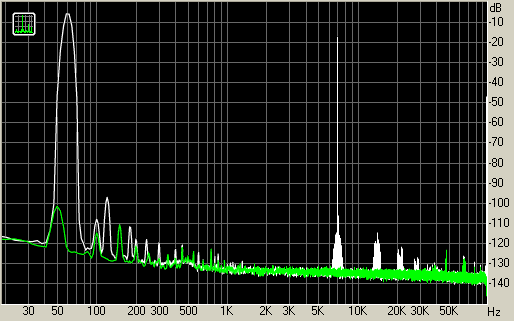

Интермодуляционные искажения — 60 и 7 кГц
| Интермодуляционные искажения + шум, % | +0.0038
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0024
|

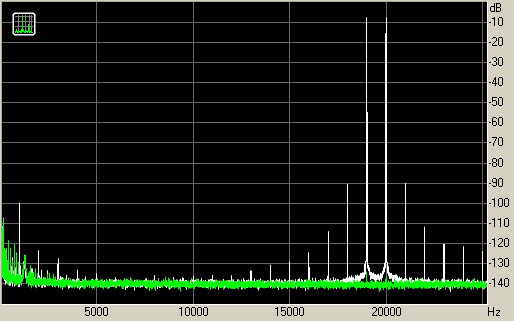

Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0046
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0025
|

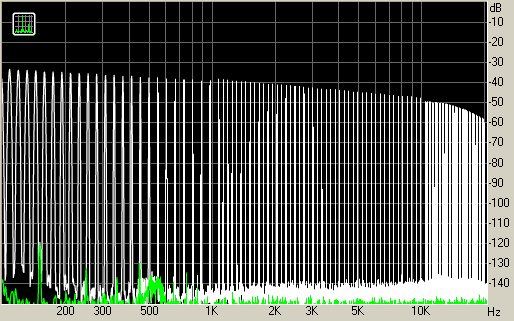

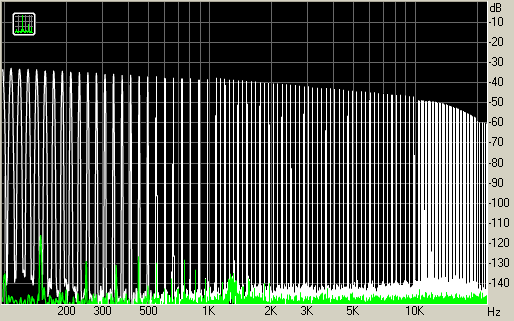

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 0/100 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 0/105 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 1/95 |

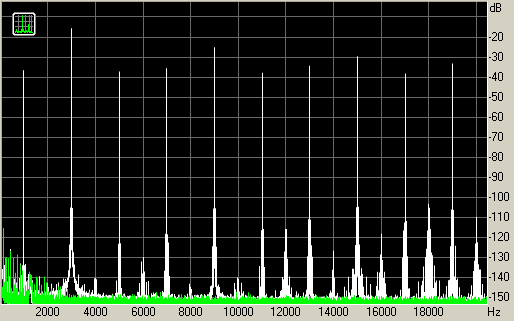

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
| Фильтр 20 Гц - 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -4.4 дБ |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 4 |
| Мощность на 1 кГц, Вт | 40 |
| Калибровка АЧХ | ДА |
| Выставленный уровень громкости | +4dBu |
| Режим максимальной неискаженной громкости | ДА |
| Резкий переход в искажения | ДА |
| Напряжение питания в сети, В | 206 |
Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.25, +0.03
|
| От 40 Гц до 15 кГц, дБ | -0.15, +0.03
|

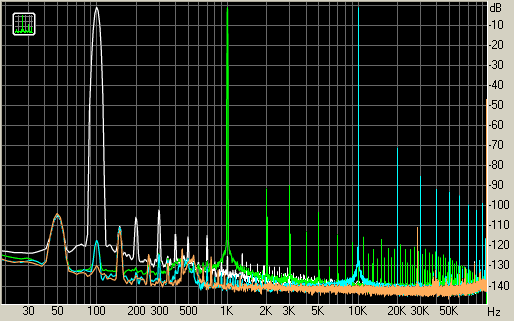

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0007 |
+0.0048 |
+0.0329 |
| Гармонические искажения + шум , % | +0.0013 |
+0.0049 |
+0.0207 |
| Гармонические искажения + шум (A-взвеш.), % | +0.0009 |
+0.0064 |
+0.0074 |
Интермодуляционные искажения — 60 и 7 кГц
| Интермодуляционные искажения + шум, % | +0.0045
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0041
|

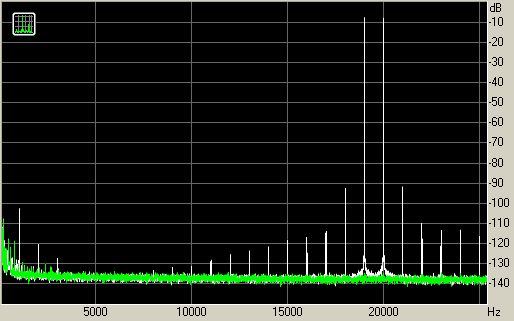

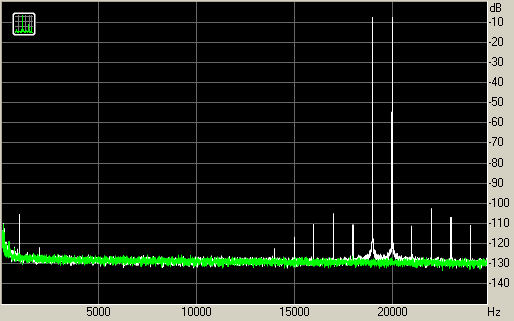

Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0068
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0033
|
Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 5/105 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 5/105 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 10/90 |
TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
| Фильтр 20 Гц - 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -1.3 дБ |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 8 |
| Мощность на 1 кГц, Вт | 0,4 |
| Калибровка АЧХ | ДА |
| Выставленный уровень громкости | +4dBu |
| Режим максимальной неискаженной громкости | НЕТ |
| Резкий переход в искажения | НЕТ |
| Напряжение питания в сети, В | 200 |
Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.27, +0.01
|
| От 40 Гц до 15 кГц, дБ | -0.08, +0.01
|

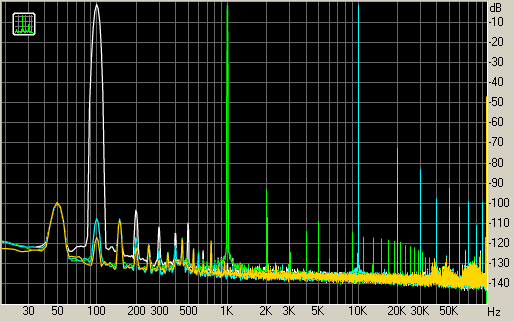

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0021
|
+0.0013
|
+0.0081
|
| Гармонические искажения + шум , % | +0.0037
|
+0.0040
|
+0.0050
|
| Гармонические искажения + шум (A-взвеш.), % | +0.0028
|
+0.0033
|
+0.0031
|
Интермодуляционные искажения — 60 и 7 кГц
| Интермодуляционные искажения + шум, % | +0.0053
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0042
|
Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0047
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0037
|
Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 0/100 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 0/98 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 0/88 |
TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
| Фильтр 20 Гц - 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -1.8 дБ |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 8 |
| Мощность на 1 кГц, Вт | 4 |
| Калибровка АЧХ | НЕТ |
| Выставленный уровень громкости | +4dBu |
| Режим максимальной неискаженной громкости | НЕТ |
| Резкий переход в искажения | НЕТ |
| Напряжение питания в сети, В | 206 |
Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.25, +0.03
|
| От 40 Гц до 15 кГц, дБ | -0.13, +0.03
|
Гармонические искажения с контрольными частотами 100, 1к и 10к Гц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0010
|
+0.0029
|
+0.0282
|
| Гармонические искажения + шум , % | +0.0020
|
+0.0033
|
+0.0175
|
| Гармонические искажения + шум (A-взвеш.), % | +0.0011
|
+0.0039
|
+0.0063
|
Интермодуляционные искажения — 60 и 7 кГц
| Интермодуляционные искажения + шум, % | +0.0046
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0041
|
Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0048
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0026
|
Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 0/105 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 0/105 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 3/90 |
TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
| Фильтр 20 Гц - 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -3.9 дБ |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 8 |
| Мощность на 1 кГц, Вт | 30 |
| Калибровка АЧХ | ДА |
| Выставленный уровень громкости | +4dBu |
| Режим максимальной неискаженной громкости | ДА |
| Резкий переход в искажения | ДА |
| Напряжение питания в сети, В | 206 |
Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.26, +0.02
|
| От 40 Гц до 15 кГц, дБ | -0.10, +0.02
|
Гармонические искажения с контрольными частотами 100, 1к и 10к Гц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0008 |
+0.0029 |
+0.0253 |
| Гармонические искажения + шум , % | +0.0016 |
+0.0033 |
+0.0159 |
| Гармонические искажения + шум (A-взвеш.), % | +0.0009 |
+0.0039 |
+0.0057 |
Интермодуляционные искажения — 60 и 7 кГц
| Интермодуляционные искажения + шум, % | +0.0038
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0035
|
Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0055
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0029
|
Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 5/107 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 3/107 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 8/93 |

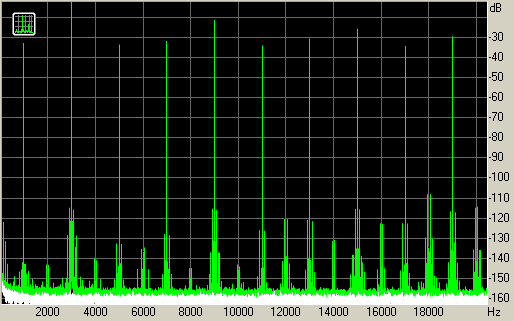

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
Параметры измерительного устройства

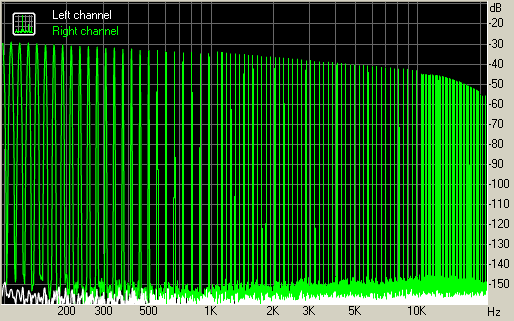

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 3/120 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 3/117 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 8/102 |
TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
Ссылки
- Методика тестирования усилителей (вторая редакция)
- Программное обеспечение, проведение теста и обработка результатов
- Описание примеров отчетов тестирования усилителей и усилителей для наушников
- Пример отчета тестирования усилителя для наушников Prodigy HD2 Gold
- Пример отчета тестирования усилителя для наушников X-Fi XtremeMusic
- Пример отчета тестирования усилителя для наушников E-MU 1616m
- Пример отчета тестирования усилителя на базе LM3886
- Пример отчета тестирования усилителя Behringer A500
- Измерительная аппаратура
Подробно об усилителе на базе LM3886
| Дополнительно |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
