Пример отчета тестирования усилителя для наушников Prodigy HD2 Gold
| Тестируемое устройство | Prodigy HD2 |
| Режим работы | 24-bit, 192 kHz |
| Звуковой интерфейс | DirectSound |
| Маршрут сигнала | Prodigy HD2 Gold>> E-MU 1616m Dock A |
| Версия RMAA | 6.0.5 PRO |
Краткий отчет

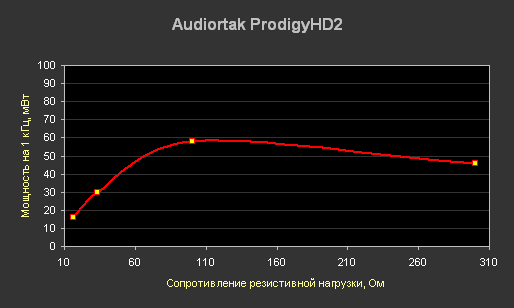

Зависимость максимальной неискаженной мощности от резистивной нагрузки
| Фильтр 20 Гц — 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -0.6 dB / -0.6 dB |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 16 |
| Мощность на 1 кГц, мВт | 16 |
| Калибровка АЧХ | НЕТ |
| Выставленный уровень громкости | 78% |
| Режим максимальной неискаженной громкости | ДА |
| Резкий переход в искажения | ДА |

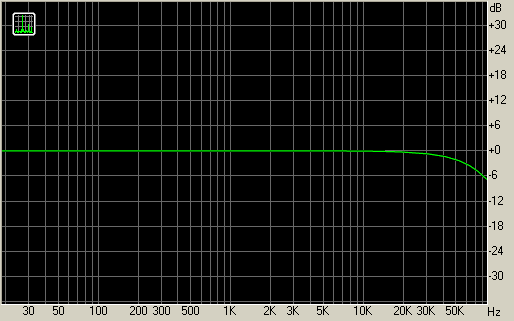

Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.30, +0.02
|
| От 40 Гц до 15 кГц, дБ | -0.16, +0.02
|

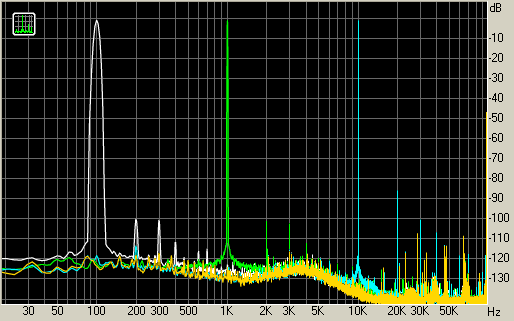

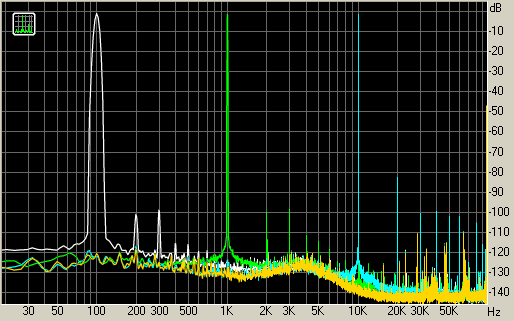

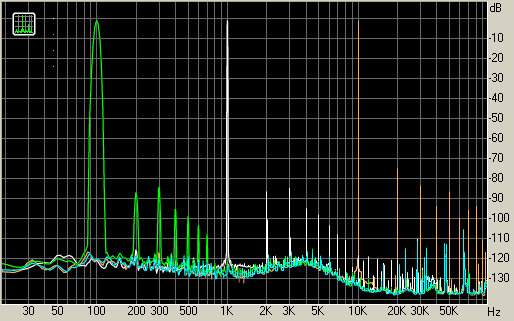

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0090
|
+0.0084
|
+0.0223
|
| Гармонические искажения + шум , % | +0.0093
|
+0.0088
|
+0.0133
|
| Гармонические искажения + шум (A-взвеш.), % | +0.0052
|
+0.0115
|
+0.0054
|

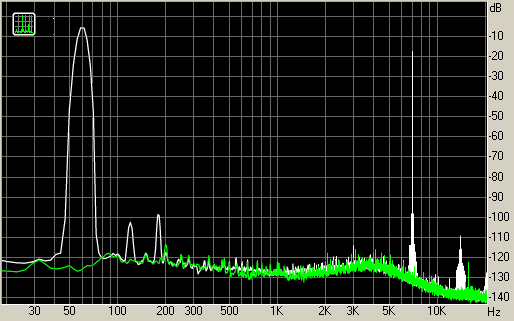

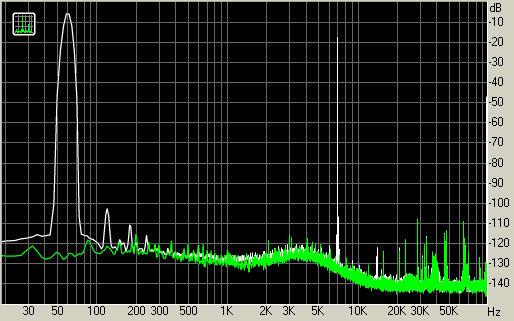

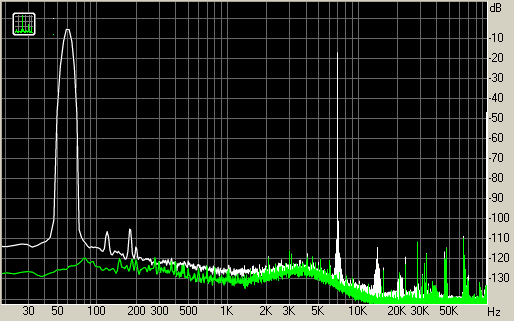

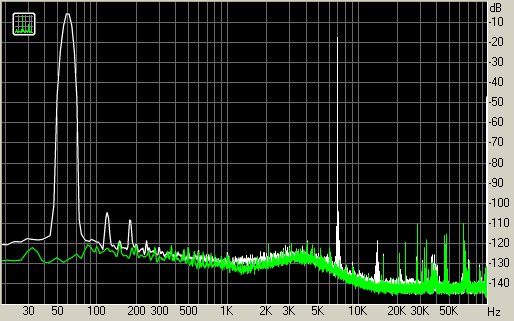

Интермодуляционные искажения — 60 и 7 кГц
| Интермодуляционные искажения + шум, % | +0.0057
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0056
|

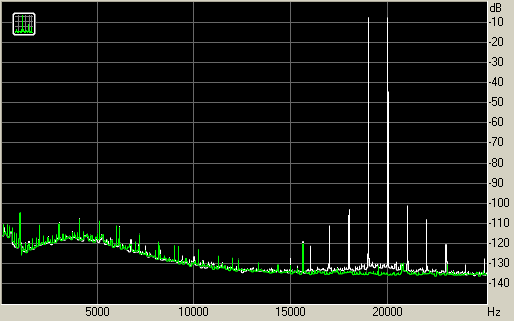

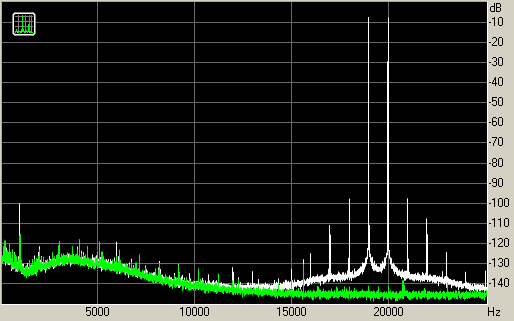

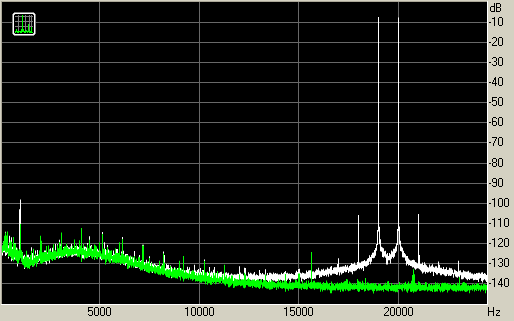

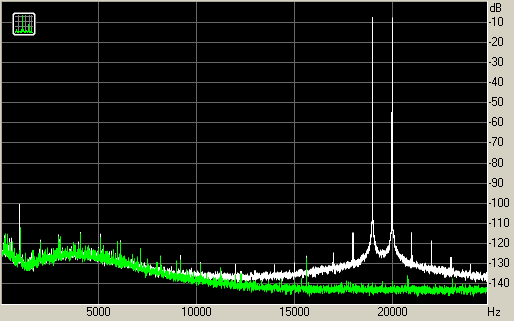

Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0056
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0051
|

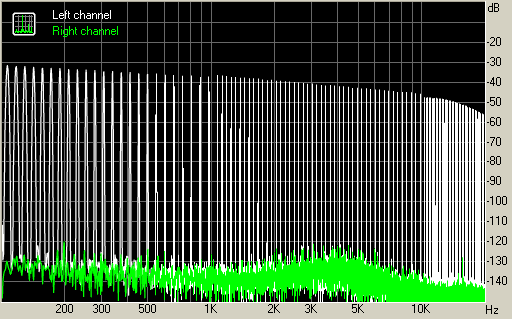

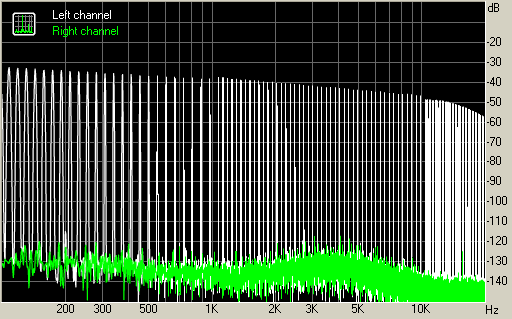

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 0/100 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 0/95 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 0/92 |

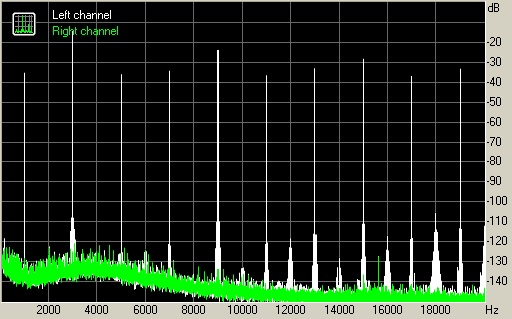

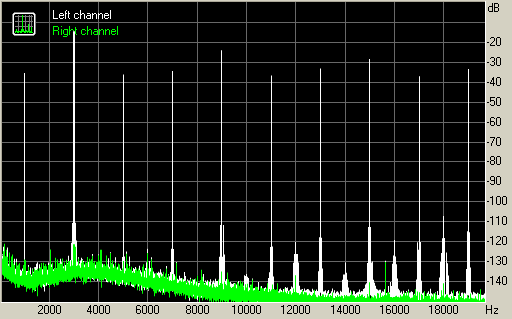

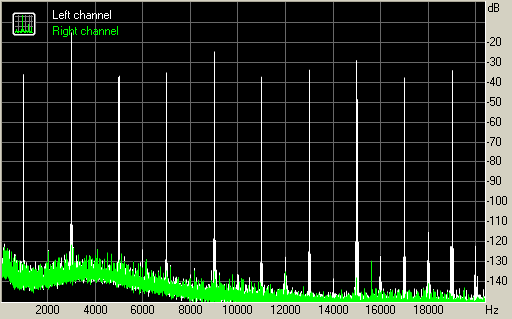

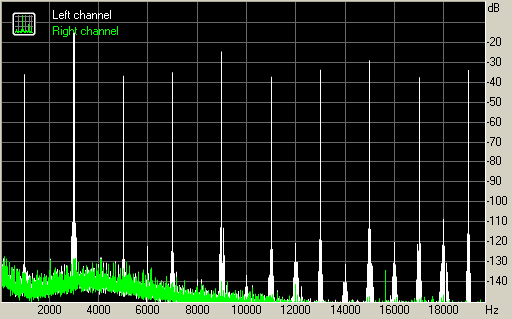

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
| Фильтр 20 Гц — 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -1.6 dB / -1.6 dB |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 16 |
| Мощность на 1 кГц , мВт | 3 |
| Калибровка АЧХ | НЕТ |
| Выставленный уровень громкости | 45% |
| Режим максимальной неискаженной громкости | НЕТ |
| Резкий переход в искажения | НЕТ |
Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.30, +0.02
|
| От 40 Гц до 15 кГц, дБ | -0.16, +0.02
|

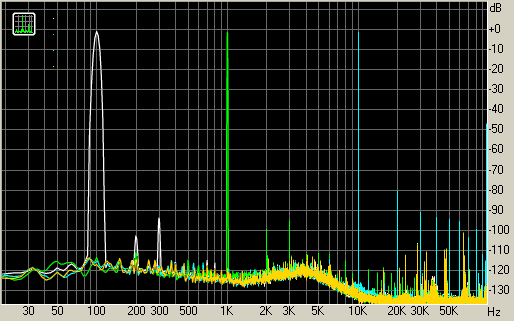

Гармонические искажения с контрольными частотами 100, 1к и 10к Гц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0027 |
+0.0022 |
+0.0120 |
| Гармонические искажения + шум , % | +0.0042 |
+0.0042 |
+0.0080 |
| Гармонические искажения + шум (A-взвеш.), % | +0.0040 |
+0.0050 |
+0.0048 |

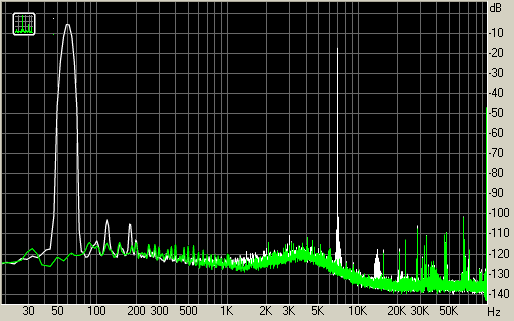

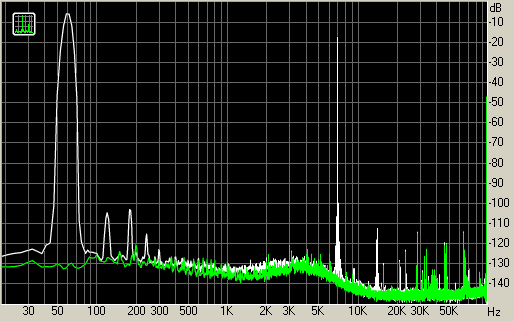

Интермодуляционные искажения — 60 и 7 кГц
| Интермодуляционные искажения + шум, % | +0.0061
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0067
|
Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0062
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0070
|
Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 0/95 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 0/95 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 0/90 |
TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
| Фильтр 20 Гц — 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -0.8 dB / -0.8 dB |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 33 |
| Мощность на 1 кГц, мВт | 30 |
| Калибровка АЧХ | НЕТ |
| Выставленный уровень громкости | 77% |
| Режим максимальной неискаженной громкости | ДА |
| Резкий переход в искажения | ДА |
Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.29, +0.02
|
| От 40 Гц до 15 кГц, дБ | -0.16, +0.02
|

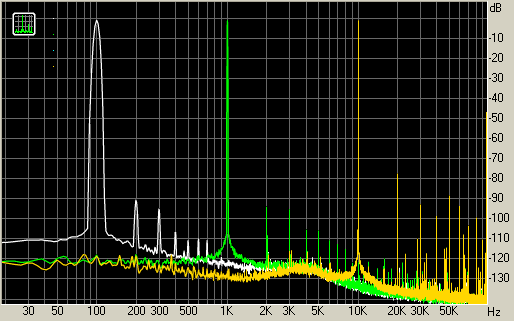

Гармонические искажения с контрольными частотами 100, 1к и 10 кГц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0044 |
+0.0025 |
+0.0159 |
| Гармонические искажения + шум , % | +0.0055 |
+0.0039 |
+0.0102 |
| Гармонические искажения + шум (A-взвеш.), % | +0.0035 |
+0.0047 |
+0.0046 |

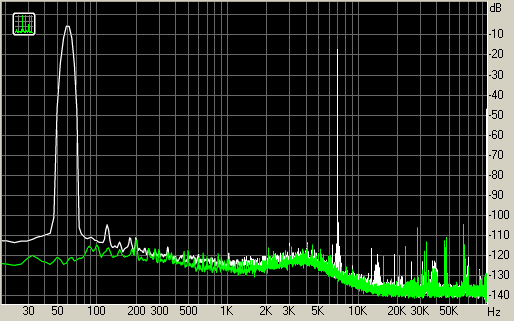

Интермодуляционные искажения — 60 и 7 кГц
| Интермодуляционные искажения + шум, % | +0.0047
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0049
|

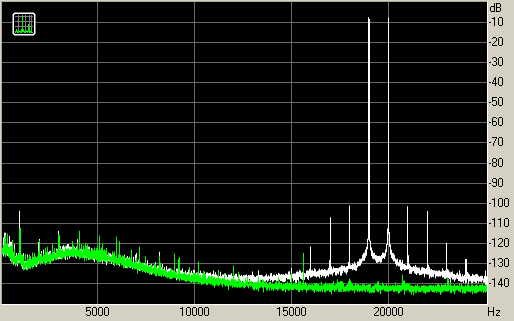

Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0044
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0039
|

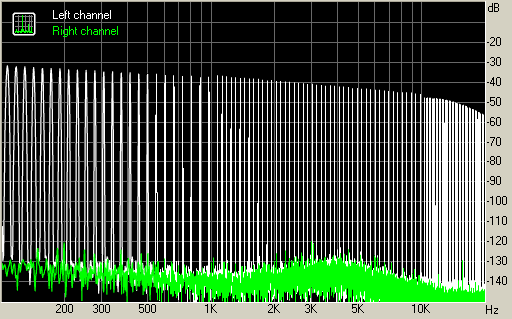

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 0/97 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 0/97 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 2/95 |

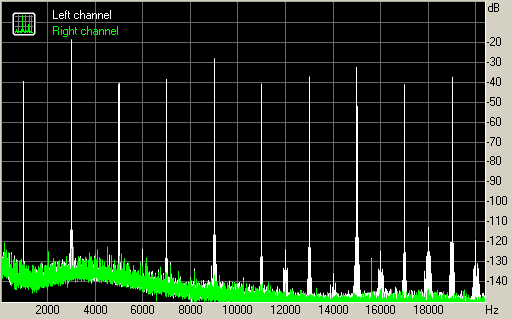

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
| Фильтр 20 Гц — 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -4.7 dB / -4.7 dB |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 33 |
| Мощность на 1 кГц, мВт | 8 |
| Калибровка АЧХ | НЕТ |
| Выставленный уровень громкости | 46% |
| Режим максимальной неискаженной громкости | НЕТ |
| Резкий переход в искажения | НЕТ |
Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.29, +0.02
|
| От 40 Гц до 15 кГц, дБ | -0.16, +0.02
|

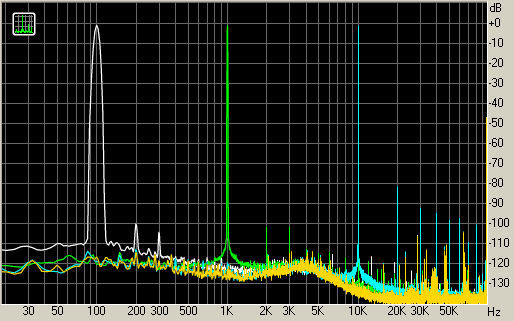

Гармонические искажения с контрольными частотами 100, 1к и 10 кГц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0017 |
+0.0014 |
+0.0102 |
| Гармонические искажения + шум , % | +0.0039 |
+0.0043 |
+0.0073 |
| Гармонические искажения + шум (A-взвеш.), % | +0.0038 |
+0.0048 |
+0.0046 |
Интермодуляционные искажения — 60 и 7 кГц
| Интермодуляционные искажения + шум, % | +0.0063
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0062
|

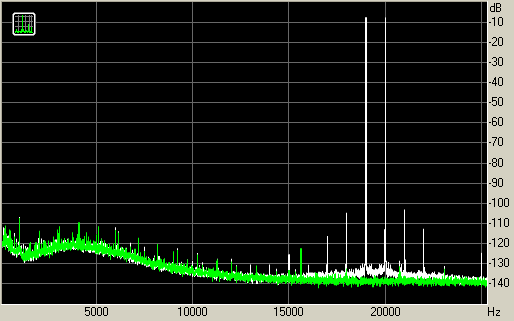

Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0049
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0054
|

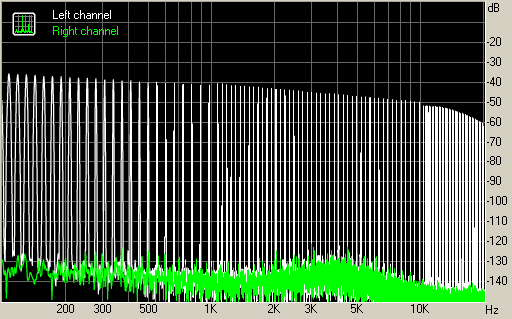

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 0/95 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 0/95 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 0/92 |
TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
| Фильтр 20 Гц - 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -1.3 dB / -1.3 dB |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 100 |
| Мощность на 1 кГц, мВт | 58 |
| Калибровка АЧХ | НЕТ |
| Выставленный уровень громкости | 95% |
| Режим максимальной неискаженной громкости | ДА |
| Резкий переход в искажения | ДА |
Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.27, +0.02
|
| От 40 Гц до 15 кГц, дБ | -0.15, +0.02
|

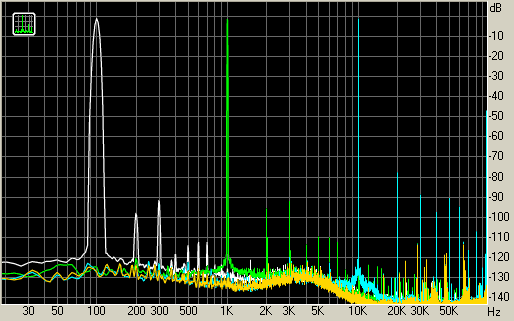

Гармонические искажения с контрольными частотами 100, 1к и 10 кГц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0035 |
+0.0034 |
+0.0158 |
| Гармонические искажения + шум , % | +0.0038 |
+0.0037 |
+0.0097 |
| Гармонические искажения + шум (A-взвеш.), % | +0.0024 |
+0.0048 |
+0.0037 |

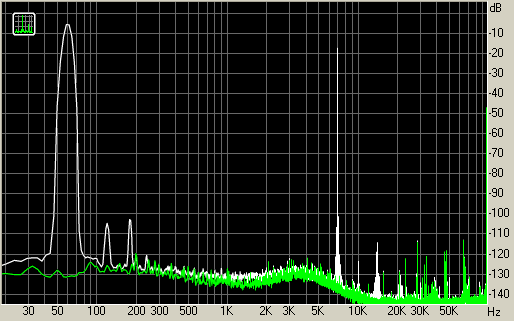

Интермодуляционные искажения — 60 и 7 кГц
| Интермодуляционные искажения + шум, % | +0.0036
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0034
|
Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0036
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0031
|

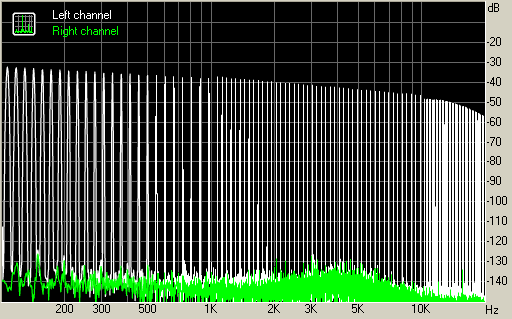

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 0/100 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 0/100 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 1/97 |
TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
| Фильтр 20 Гц — 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -1.6 dB / -1.6 dB |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 100 |
| Мощность на 1 кГц, мВт | 26 |
| Калибровка АЧХ | НЕТ |
| Выставленный уровень громкости | 63% |
| Режим максимальной неискаженной громкости | НЕТ |
| Резкий переход в искажения | НЕТ |
Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.28, +0.02
|
| От 40 Гц до 15 кГц, дБ | -0.15, +0.02
|
Гармонические искажения с контрольными частотами 100, 1к и 10 кГц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0018 |
+0.0018 |
+0.0089 |
| Гармонические искажения + шум , % | +0.0027 |
+0.0028 |
+0.0060 |
| Гармонические искажения + шум (A-взвеш.), % | +0.0023 |
+0.0034 |
+0.0029 |
Интермодуляционные искажения — 60 и 7к Гц
| Интермодуляционные искажения + шум, % | +0.0035
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0036
|
Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0047
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0040
|

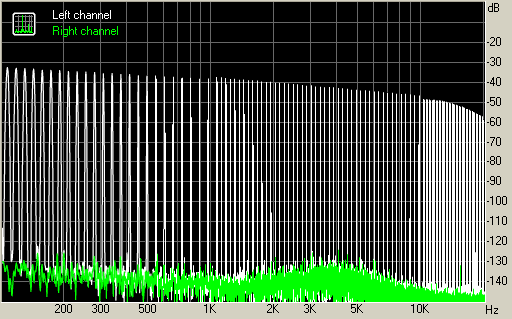

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 0/100 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 0/100 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 0/95 |

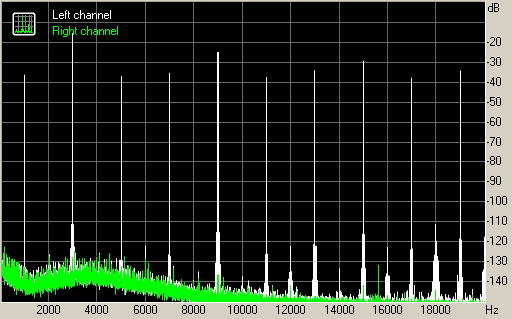

TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
| Фильтр 20 Гц — 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -1.0 dB / -1.0 dB |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 300 |
| Мощность на 1 кГц, мВт | 46 |
| Калибровка АЧХ | НЕТ |
| Выставленный уровень громкости | 100% |
| Режим максимальной неискаженной громкости | ДА |
| Резкий переход в искажения | ДА |
Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.26, +0.02
|
| От 40 Гц до 15 кГц, дБ | -0.14, +0.02
|
Гармонические искажения с контрольными частотами 100, 1к и 10к Гц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0030 |
+0.0031 |
+0.0171 |
| Гармонические искажения + шум , % | +0.0033 |
+0.0034 |
+0.0107 |
| Гармонические искажения + шум (A-взвеш.), % | +0.0021 |
+0.0044 |
+0.0040 |
Интермодуляционные искажения — 60 и 7 кГц
| Интермодуляционные искажения + шум, % | +0.0036
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0034
|

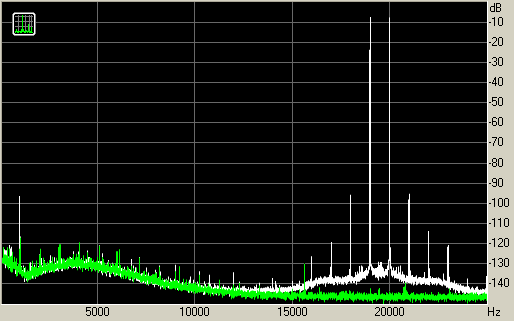

Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0041
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0036
|

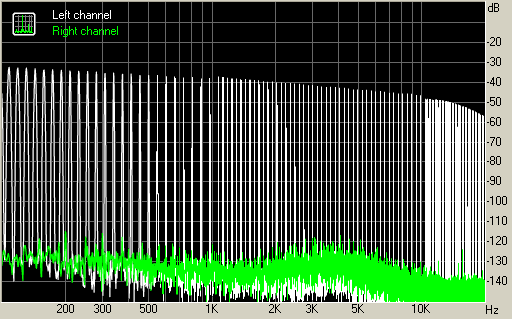

Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 3/100 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 3/100 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 3/97 |
TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
| Фильтр 20 Гц - 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -1.4 dB / -1.4 dB |
| Режим МОНО | ДА |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | инвертированная/инвертированная |
| Нагрузка резистивная, Ом | 300 |
| Мощность на 1 кГц, мВт | 10 |
| Калибровка АЧХ | НЕТ |
| Выставленный уровень громкости | 50% |
| Режим максимальной неискаженной громкости | НЕТ |
| Резкий переход в искажения | НЕТ |
Амплитудно-частотная характеристика
| От 20 Гц до 20 кГц, дБ | -0.27, +0.02
|
| От 40 Гц до 15 кГц, дБ | -0.15, +0.02
|
Гармонические искажения с контрольными частотами 100, 1к и 10к Гц
| Контрольная частота, кГц | 0.1 |
1 |
10 |
| Гармонические искажения, % | +0.0017 |
+0.0014 |
+0.0059
|
| Гармонические искажения + шум , % | +0.0028 |
+0.0028 |
+0.0044 |
| Гармонические искажения + шум (A-взвеш.), % | +0.0025 |
+0.0034 |
+0.0027 |
Интермодуляционные искажения — 60 и 7 кГц
| Интермодуляционные искажения + шум, % | +0.0037
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0040
|
Интермодуляционные искажения — 19+20 кГц
| Интермодуляционные искажения + шум, % | +0.0045
|
| Интермодуляционные искажения + шум (A-взвеш.), % | +0.0045
|
Мультитон — 120 синусов в полосе до 24 кГц и шумовая полка
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 200 Гц, дБ | 0/97 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 1000 Гц, дБ | 0/97 |
| Подъем искажений от шумовой полки / разница амплитуды между тестовым тоном и искажениями на 10000 Гц, дБ | 0/96 |
TIMD — Синус 47 Гц + меандр 3 кГц в полосе до 20 кГц и шумовая полка
Ссылки
- Методика тестирования усилителей (вторая редакция)
- Программное обеспечение, проведение теста и обработка результатов
- Описание примеров отчетов тестирования усилителей и усилителей для наушников
- Пример отчета тестирования усилителя для наушников Prodigy HD2 Gold
- Пример отчета тестирования усилителя для наушников X-Fi XtremeMusic
- Пример отчета тестирования усилителя для наушников E-MU 1616m
- Пример отчета тестирования усилителя на базе LM3886
- Пример отчета тестирования усилителя Behringer A500
- Измерительная аппаратура
Подробнее о Audiotrak Prodigy HD2 Gold можно узнать из обзора Audiotrak Prodigy HD2 Gold
| Дополнительно |
|
