    Albatron Medusa GeForce4 Ti 4200P Turbo 128MB и GeForce4 Ti 4600

    СОДЕРЖАНИЕ

    1. Особенности видеокарт Albatron Medusa на базе NVIDIA GeForce4 Ti 4200 (128MB, версия Turbo) и 4600
    2. Конфигурации стендов, список тестовых инструментов, качество в 2D
    3. Сведения о производительности видеокарт подобных классов
    4. Выводы


    На дворе глубокая осень. Несмотря на то, что еще только середина октября, погода всем демонстрирует, что собирается начать зиму в европейской части России раньше положенных сроков. Игроманы и любители новейших и мощнейших 3D-ускорителей находятся в ожидании появления таинственного и загадочного NV30 от NVIDIA, о котором в последнее время ходит столько слухов и домыслов. Ну а те, кто уже определился с выбором, ждет снижения цен на ATI RADEON 9700 Pro или выхода на рынок более дешевых плат из этого семейства (RADEON 9700, RADEON 9500). А что же прежние кумиры: линейка GeForce4 Ti? Они живы и здоровы, и все больше компаний занимается выпуском таких карт, особенно это касается Ti 4200, который уже стал почти "народным". Да и на Ti 4600 цены постепенно снижаются.

    Потому популярность этих карт пока остается неизменно высокой, а кроме того, растет и количество выпускаемых модификаций. Уже стало модным выпускать карты на базе Ti 4200 с увеличенными частотами (прежде всего, по памяти), и на базе PCB от Ti 4600. Ныне мало можно найти фирм-производителей видеокарт, которые не освоили бы выпуск плат на базе Ti 4200 (ну, разумеется, кроме тех, что ориентируются на продукты от ATI).

    В одном из материалов мы уже упоминали компанию Albatron Technology, которая в секторе видеокарт занимается производством продуктов только на базе процессоров от NVIDIA. Ныне в ассортименте продукции этой фирмы — полная линейка GPU от NVIDIA. И даже больше. В частности, сегодня мы рассмотрим одну из "продвинутых" вариаций карты на базе GeForce4 Ti 4200. Я напомню, что фирма Albatron была основана сравнительно недавно, базируется на Тайване (по слухам, пользуется производственными мощностями Gigabyte). Продукты этой компании (я имею в виду видеокарты) сразу завоевали весьма высокую популярность у российских пользователей благодаря как очень хорошему качеству исполнения, так и относительно низким ценам. К тому же, к радости оверклокеров, разработчики из Albatron предлагают не только стандартные карты на базе GeForce4 Ti, но и, так сказать, усовершенствованные.

    Выше уже упоминалось, что в одной из нижеперечисленных статей мы рассматривали карту на базе Ti 4200 со 128-ю мегабайтами памяти. При этом память функционировала не на положенных 222 (444) МГц, а на 250 (500) МГц. Карта в целом обладала отличным отношением цена/производительность.

    Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce4 Ti

    Сегодня в нашей лаборатории побывали две карты, которые имеют одинаковую PCB, но разные GPU, и снабжены разным комплектом микросхем памяти. Уже загадочно? Все ответы впереди :-).

    Платы

    Albatron Medusa GeForce4 Ti 4200P Turbo 128MB
    Albatron Medusa GeForce4 Ti 4600 128MB

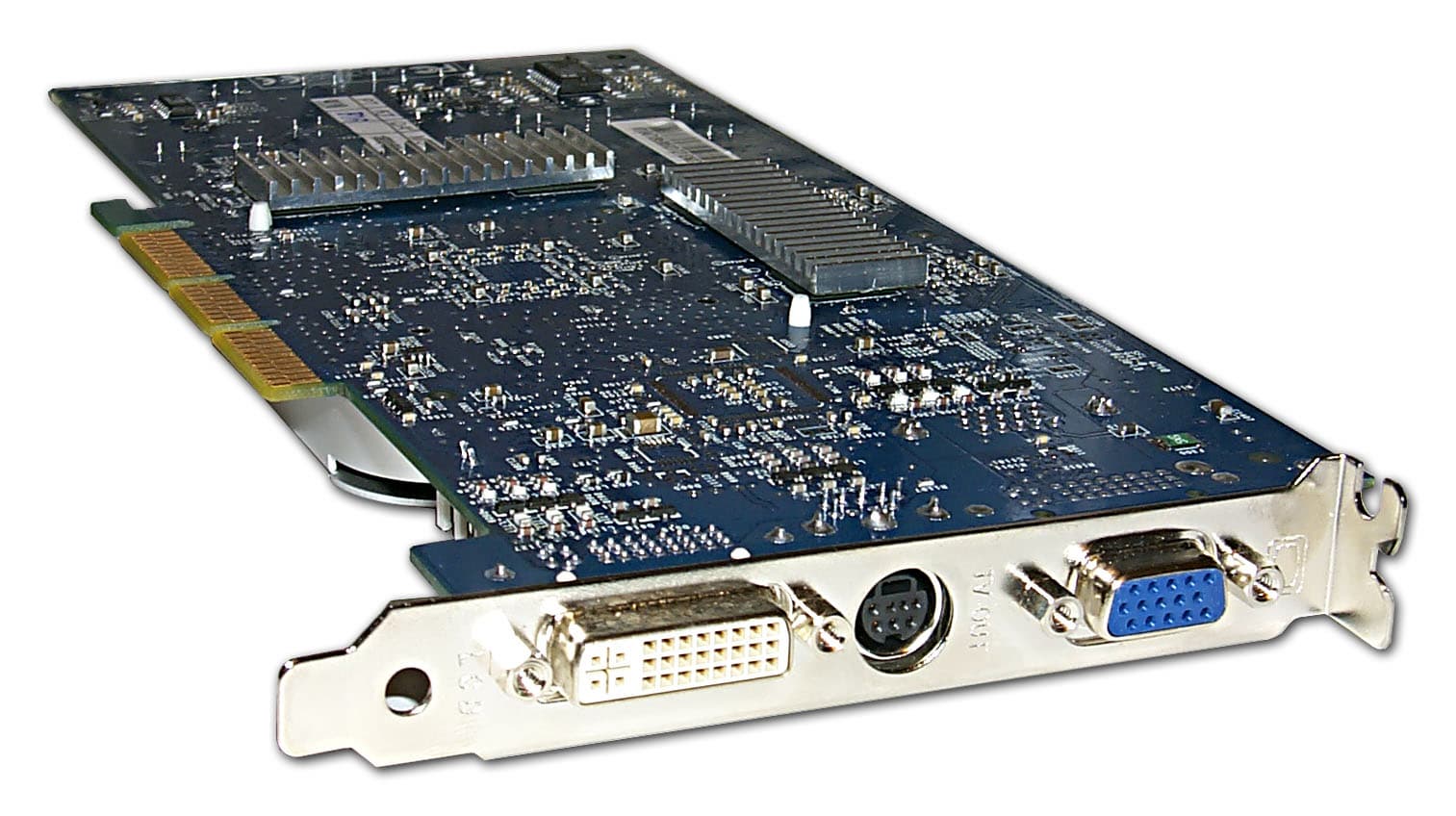

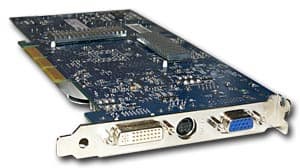

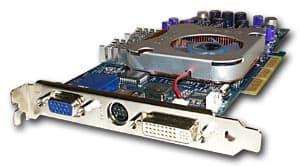

    Albatron Medusa GeForce4 Ti 4200P Turbo 128MB
    Карта имеет интерфейс AGP x2/x4, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на обеих сторонах PCB.

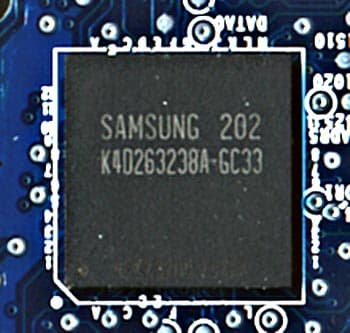

    На видеокарте установлены модули памяти от Samsung со временем выборки 3,3 ns, что соответствует частоте работы примерно 300 (600) МГц, память же работает на частоте 275 (550) МГц. GPU функционирует на обычной для Ti 4200 частоте 250 МГц. Мы видим, что эта модель не зря носит суффикс Tubro, обладая более высокими, чем положено по номиналу, частотами. Фактически, мы видим S/U/M/A/ GeForce4 Ti 4200 SE в новом лице, но по гораздо более низкой цене.

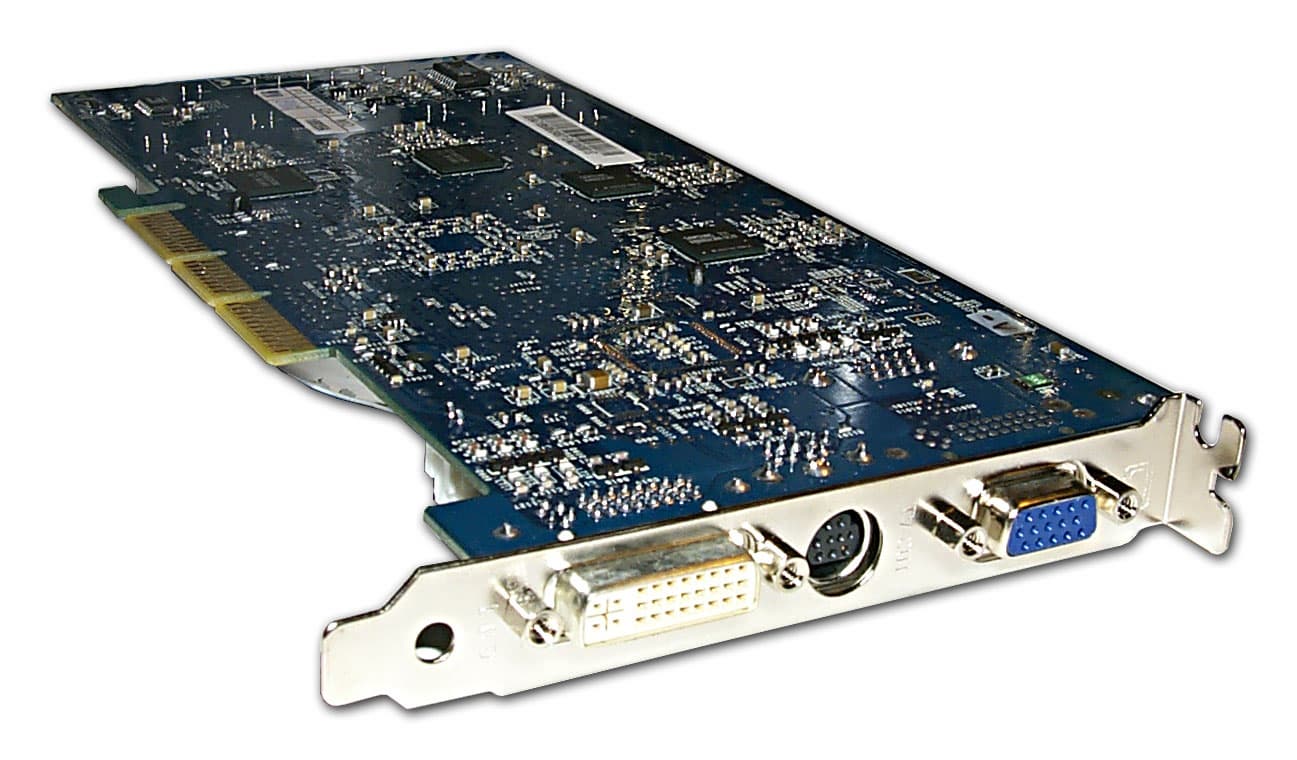

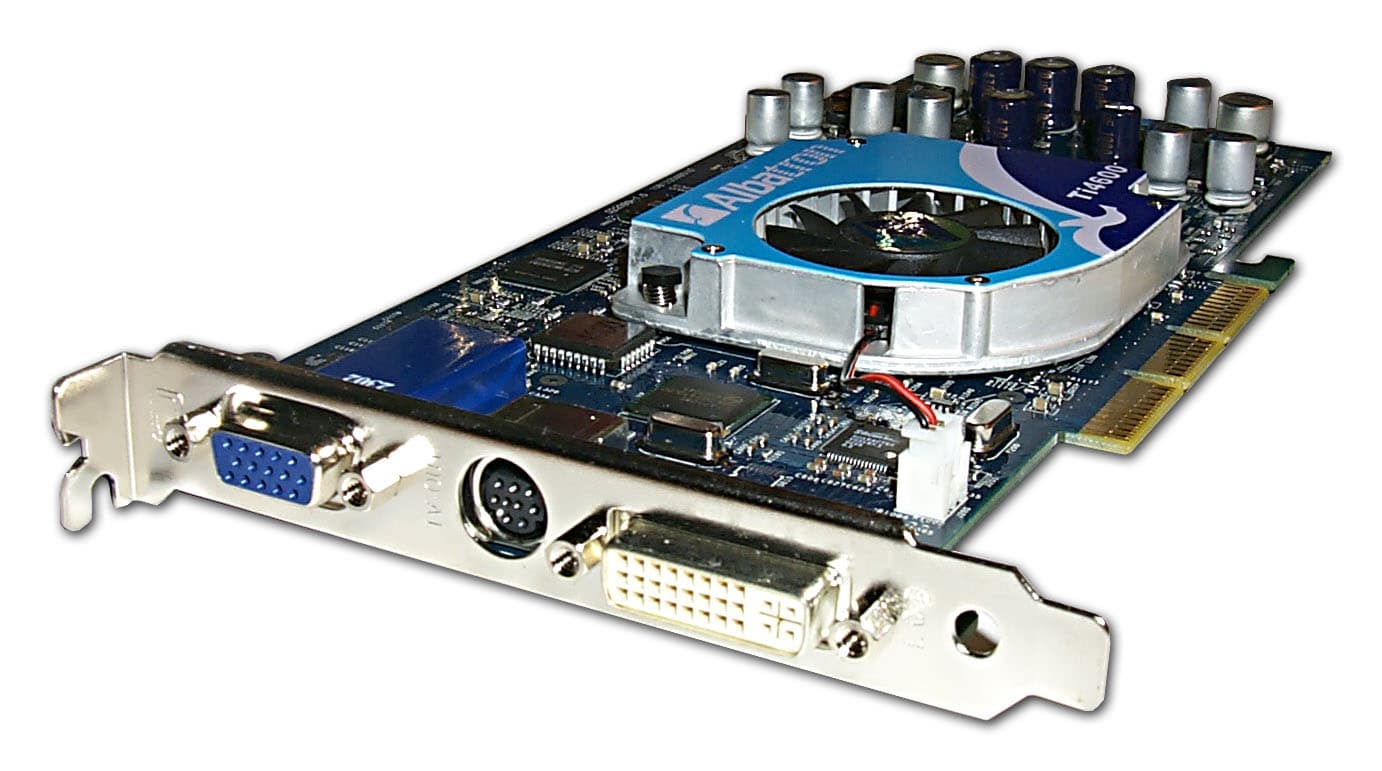

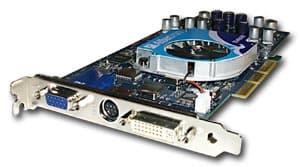

    Albatron Medusa GeForce4 Ti 4600 128MB
    Карта имеет интерфейс AGP x2/x4, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на обеих сторонах PCB.

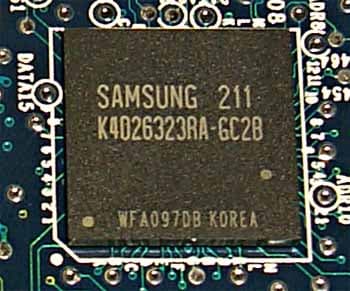

    На видеокарте установлены модули памяти от Samsung со временем выборки 2,8 ns, что соответствует частоте работы примерно 357 (714) МГц, но память работает на частоте 325 (650) МГц, что полностью отвечает стандарту для Ti 4600. Да и GPU функционирует на стандартной частоте 300 МГц.

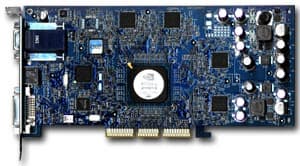

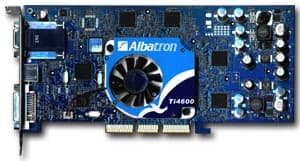

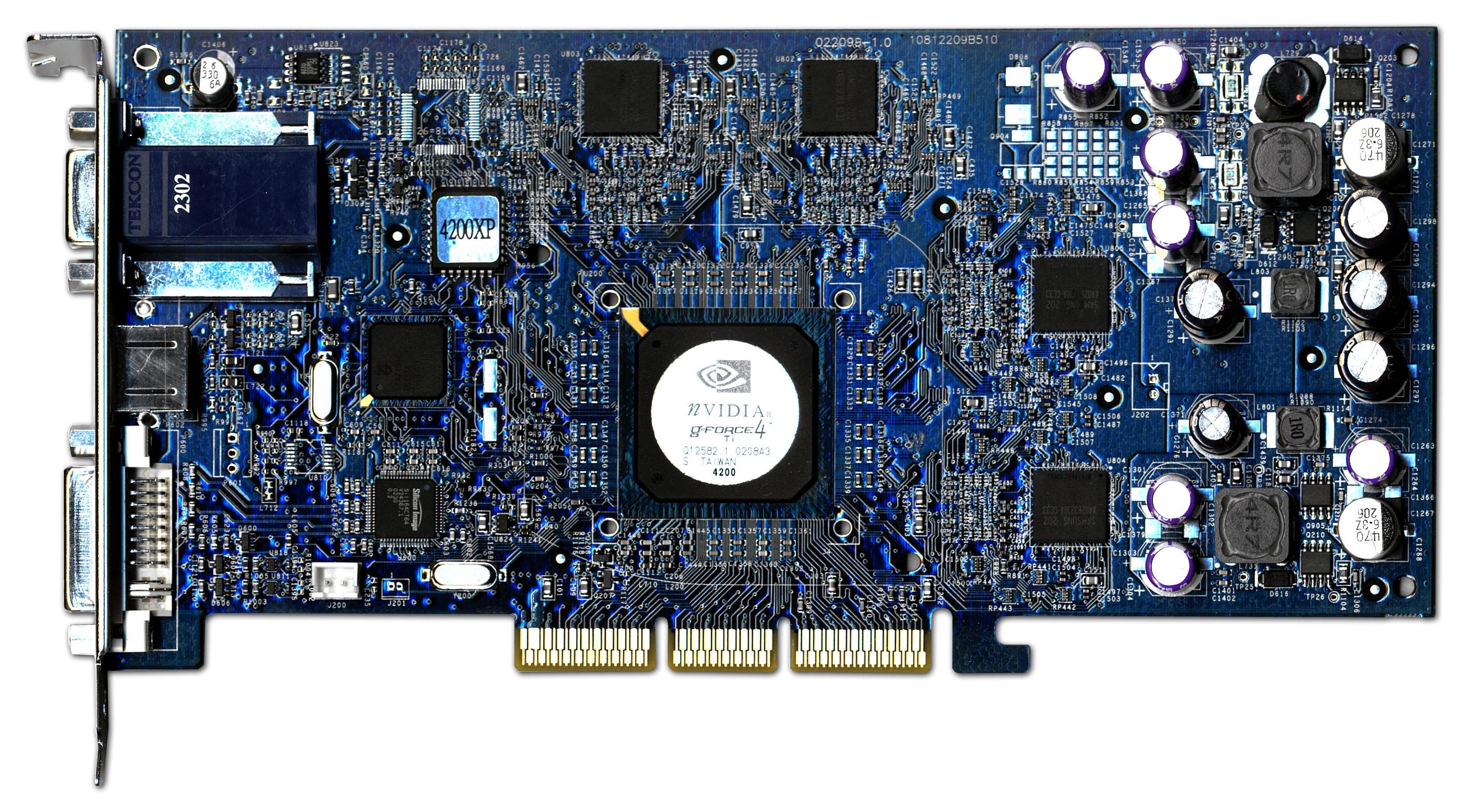

    Сравнение с эталонным дизайном, вид спереди
    Albatron Medusa GeForce4 Ti 4200P Turbo 128MB Reference card NVIDIA GeForce4 Ti 4200
    Albatron Medusa GeForce4 Ti 4600 128MB Reference card NVIDIA GeForce4 Ti 4600

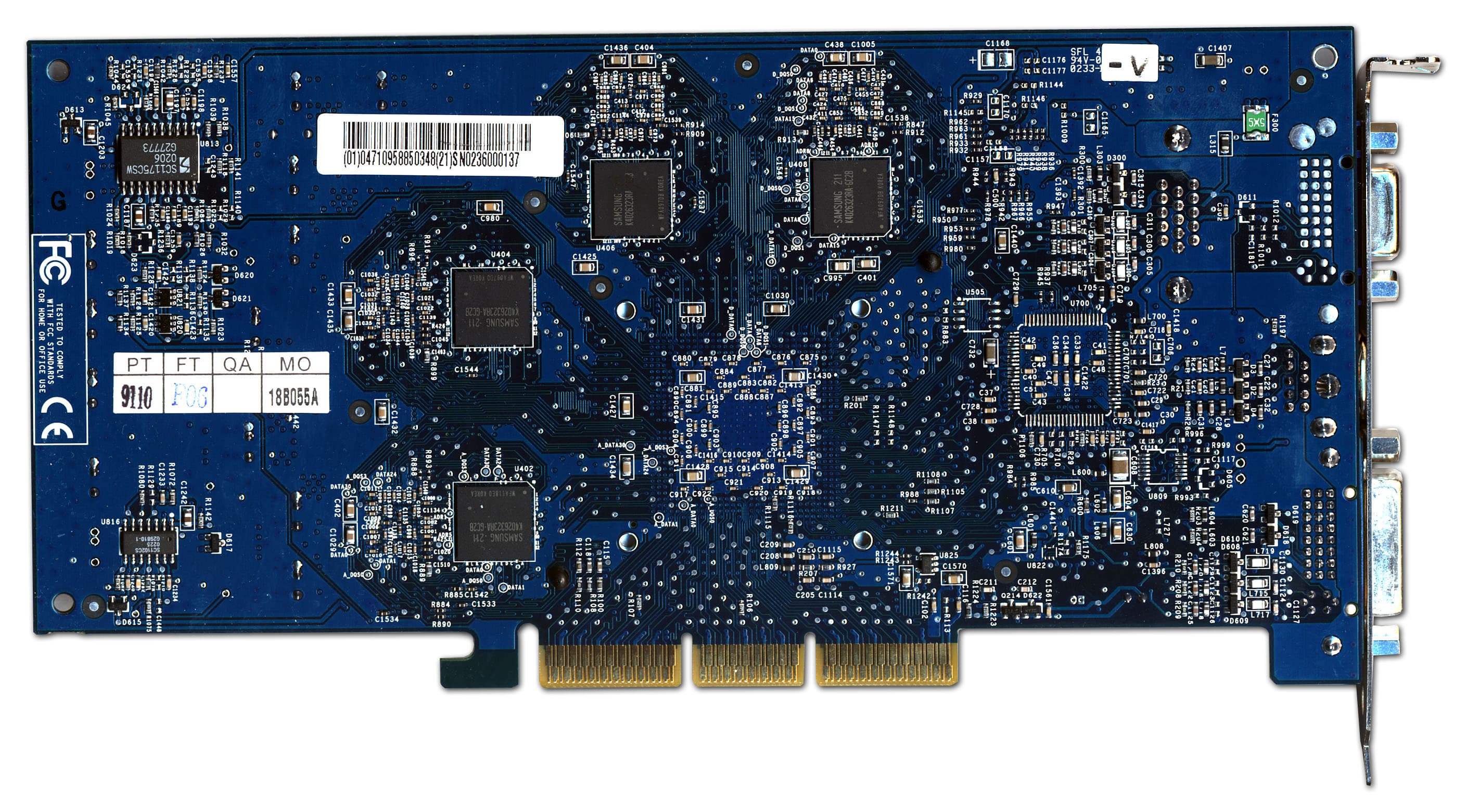

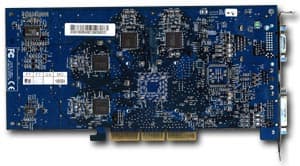

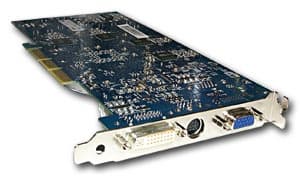

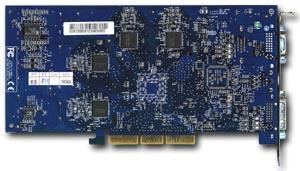

    Сравнение с эталонным дизайном, вид сзади

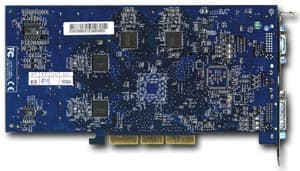

    Albatron Medusa GeForce4 Ti 4200P Turbo 128MB Reference card NVIDIA GeForce4 Ti 4200
    Albatron Medusa GeForce4 Ti 4600 128MB Reference card NVIDIA GeForce4 Ti 4600

    Думаю, что даже нет смысла акцентировать внимание на том, что Albatron GeForce4 Ti 4200P Turbo выполнена на базе PCB от Ti 4600 (это прекрасно видно на снимках выше). Ну а карта на базе GeForce4 Ti 4600, как и следовало ожидать, полностью повторяет эталонный дизайн.

    Что касается частот работы карт, то еще раз отмечу, что у платы на базе Ti 4200 частота работы памяти повышена до 550 МГц, а у платы на Ti 4600 все по стандарту. В глаза также бросается то, что тюнинг карты на Ti 4200 выражается не только в видоизмененной PCB, но и в том, что на ней установлен другой набор охлаждающих устройств. Эта карта выглядит даже солиднее, чем более дорогая модель на базе Ti 4600.

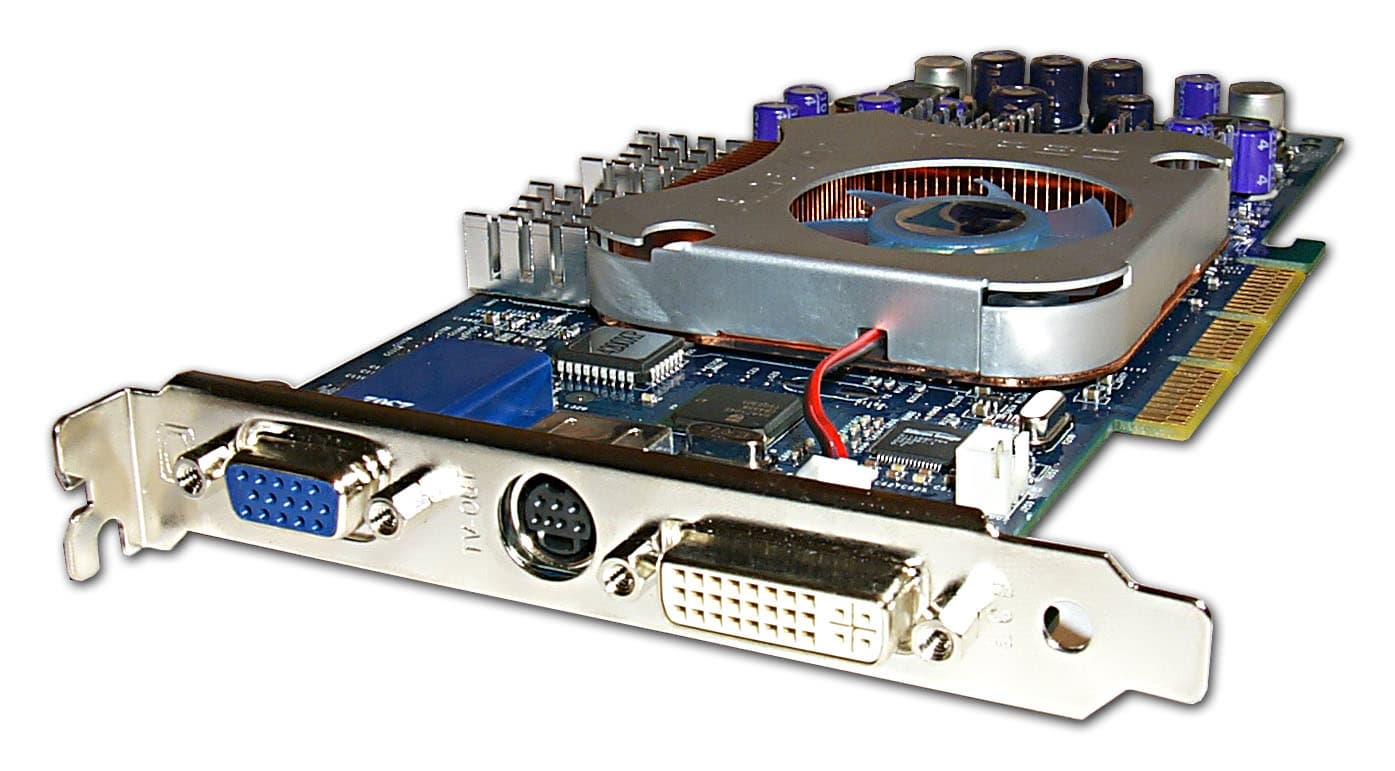

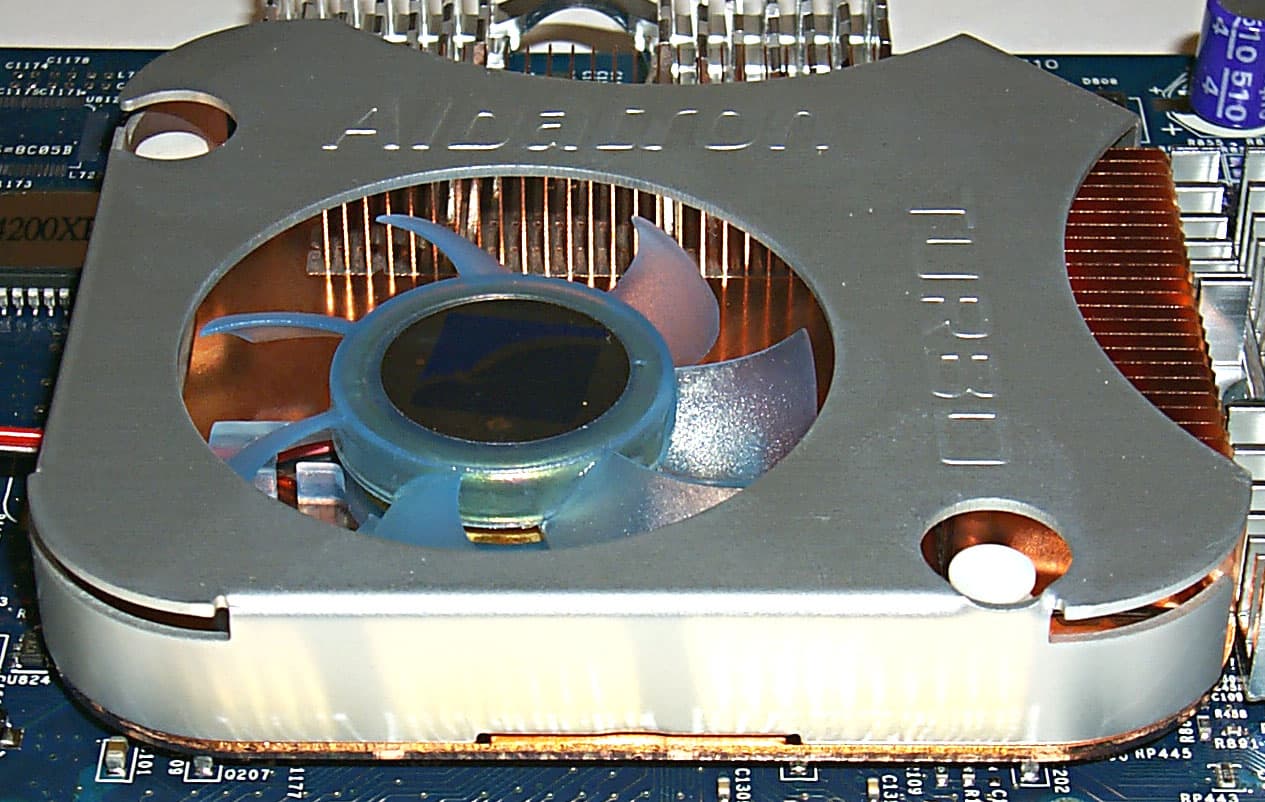

    Albatron Medusa GeForce4 Ti 4200P Turbo 128MB

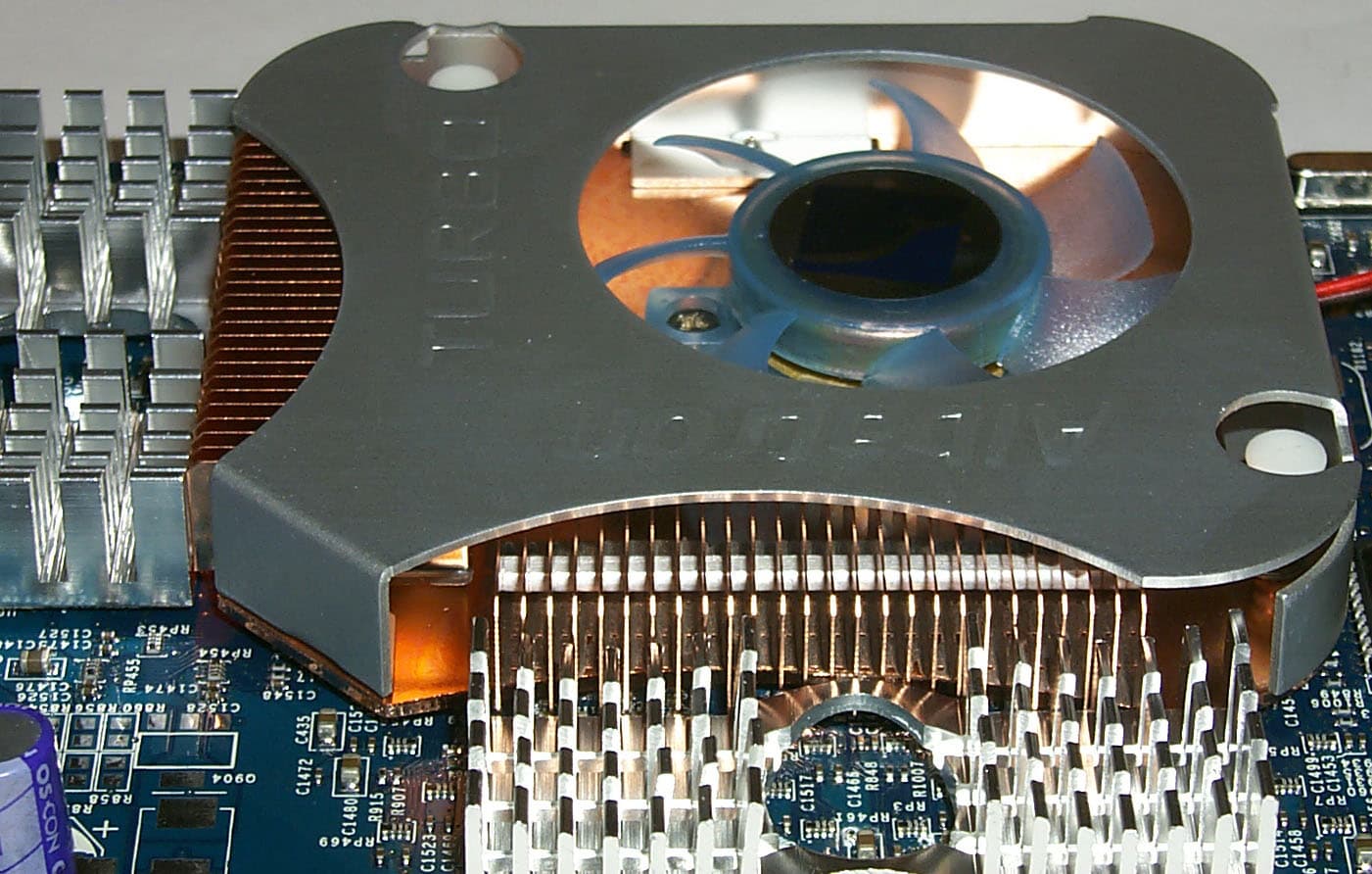

    Перед нами кулер, сочетающий в себе идею эталонного кулера (закрытый радиатор и смещенный относительно центра чипа вентилятор) и оригинальность разработки инженеров из Albatron: использование меди для основания и ребер, а также стильный и красивый корпус. Ко всему, такое устройство весьма эффективно: после снятия кулера для фотографирования я забыл подключить его к питанию и производил разгон чипа при неработающем вентиляторе (только при дополнительном внешнем обдуве карты), при этом карта прекрасно работала на частоте 310 МГц по чипсету.

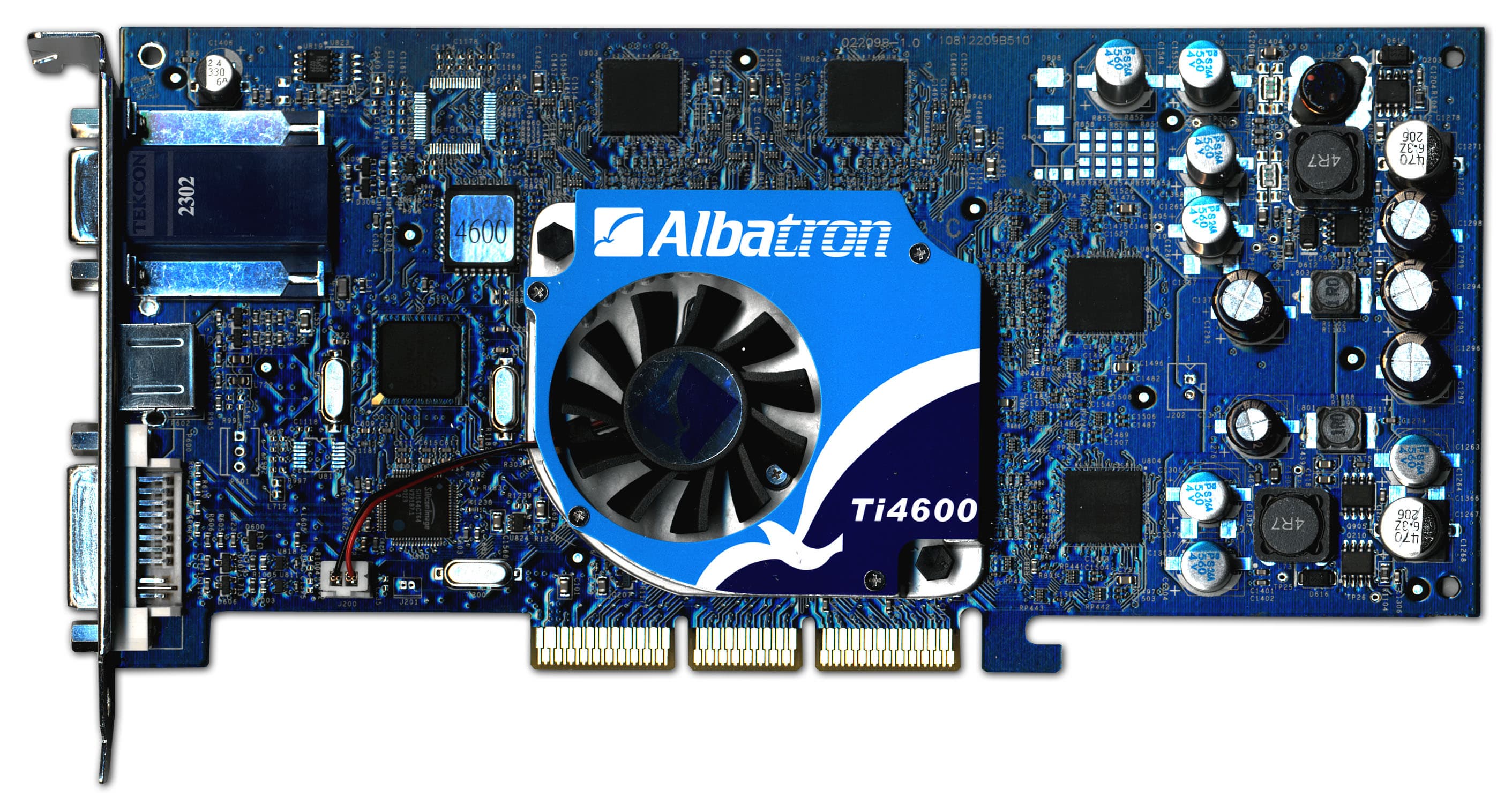

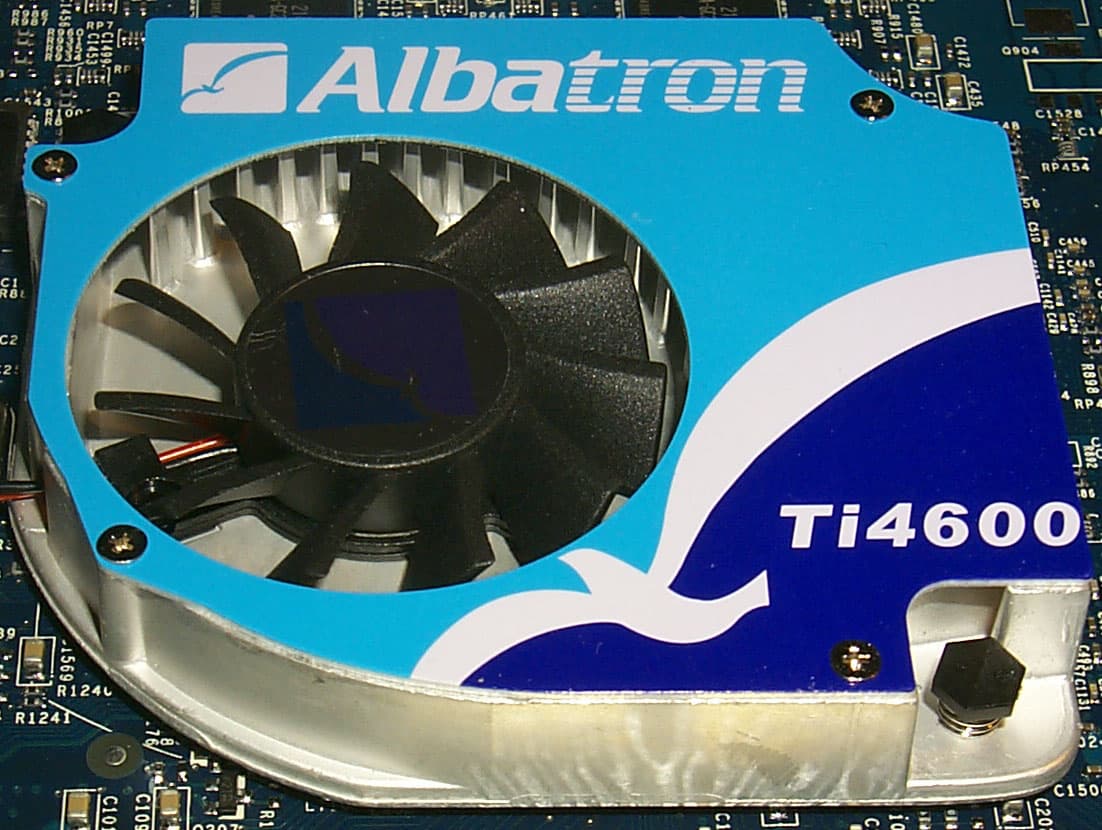

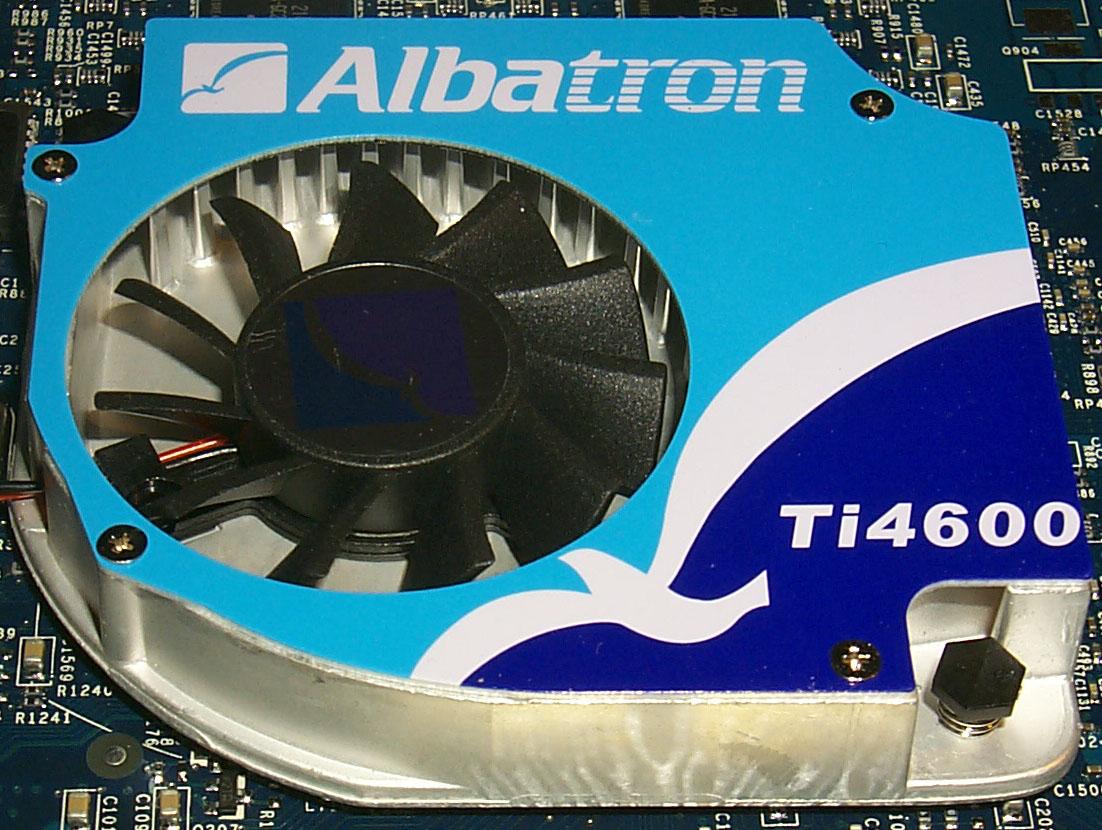

    Albatron Medusa GeForce4 Ti 4600 128MB
    Перед нами также почти копия стандартного референс-кулера от NVIDIA, представляющая собой закрытый радиатор со смещенным относительно центра GPU вентилятором. Такая форма нам уже неоднократно встречалась на картах от MSI и Triplex

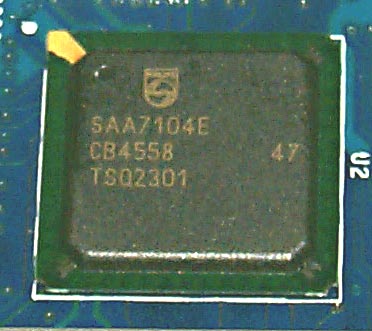

    Плата Albatron Medusa GeForce4 Ti 4200P Turbo 128MB оснащена TV-out на базе процессора Philips 7104:

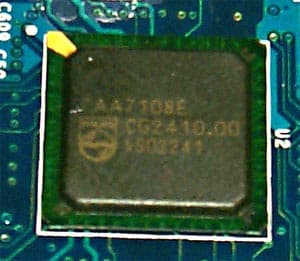

    А вот Albatron Medusa GeForce4 Ti 4600 обладает VIVO на базе процессора Philips 7108:

    Рассмотрим комплекты поставок:

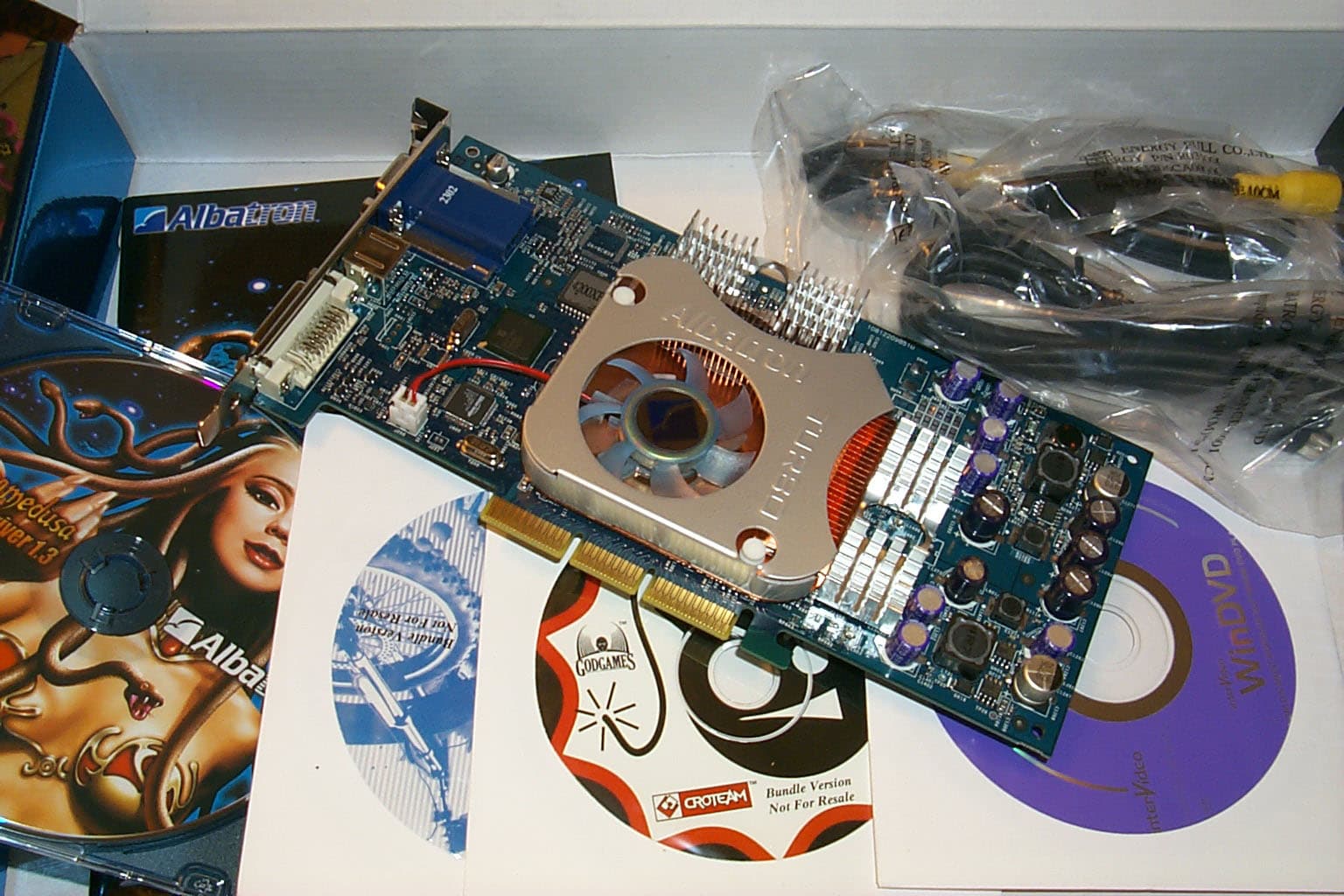

    Albatron Medusa GeForce4 Ti 4200P Turbo 128MB
    В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, две игры, диск с WinDVD, переходник S-Video-to-RCA, удлинитель S-Video.

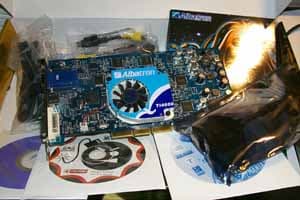

    Albatron Medusa GeForce4 Ti 4600 128MB

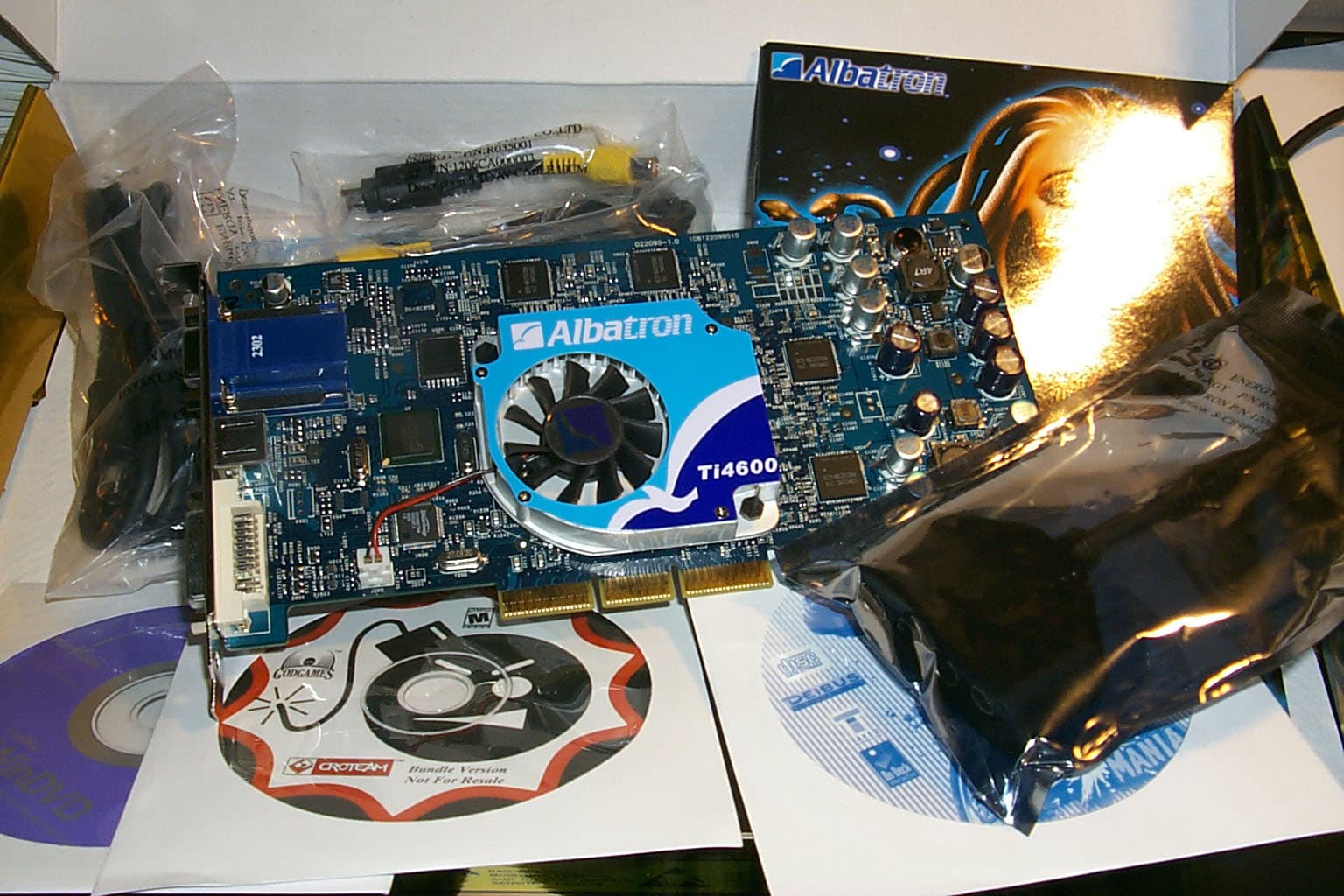

    В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, две игры, диск с WinDVD, переходник S-Video-to-RCA, разветвитель для VIVO, удлинитель S-Video. ПО для обслуживания Video-In не обнаружено!

    Все видеокарты поставляются в retail-упаковках.

    Albatron Medusa GeForce4 Ti 4200P Turbo 128MB
    Почти зеркальная поверхность коробки очень яркая. На коробке изображена весьма симпатичная девушка, только не очень приятно осознавать, что это и есть та самая Medusa из мифологии :-).
    Albatron Medusa GeForce4 Ti 4600 128MB
    Коробка от предыдущей отличается только цветом фона и надписями. Ну и, разумеется, наклейкой, гласящей о наличии VIVO.

    На этом рассмотрение особенностей карт мы заканчиваем.

    Разгон

    Albatron Medusa GeForce4 Ti 4200P Turbo 128MB 250/550 -> 320/710 MHz, просто ОТЛИЧНЫЙ показатель потенциала данной карты, далеко не каждая плата на Ti 4600 сможет так разогнаться!
    Albatron Medusa GeForce4 Ti 4600 128MB 300/650 -> 328/710 MHz, для Ti 4600 это где-то средний результат по разгону. У нас есть примеры и более высоких потенциалов, хотя есть и противоположные примеры.

    При установке на карту комплекта охлаждения от Albatron Medusa GeForce4 Ti 4200P Turbo 128MB мы получили следующие результаты разгона: 336/716 MHz, что уже является практически рекордом среди протестированных ранее карт, хотя прирост и не столь велик относительно тестирования на референс-кулере. Но все же можно рекомендовать компании устанавливать более эффективные системы охлаждения и на карты на базе Ti 4600.


    Результаты разгона красноречиво говорят, что из Ti 4200P Turbo легко не только сделать Ti 4600, но разогнать еще выше. Причем работа на частоте, стандартной для Ti 4600 (300/650), возможна и без дополнительного охлаждения!

    Однако подчеркну два важных момента:

    • при разгоне все же обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего, ее память) вентилятора:

    • разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.

    Установка и драйверы

    Конфигурации тестовых стендов:

    • Компьютер на базе Pentium 4 2530 MHz:
      • процессор Intel Pentium 4 2530 МГц;
      • системная плата ASUS P4T533 (i850E);
      • оперативная память 512 MB 32bit RDRAM PC4200;
      • жесткий диск Seagate Barracuda IV 40GB;
      • операционная система Windows XP.
    • Компьютер на базе Athlon XP 2000+ :
      • процессор AMD Athlon XP 2000+ (1666 MHz);
      • системная плата Soltek 75DRV5 (VIA KT333);
      • оперативная память 512 MB DDR SDRAM PC2700;
      • жесткий диск Seagate Barracuda IV 40GB.

    На стендах использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").

    При тестировании применялись драйверы от NVIDIA версии 40.41. VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.

    Результаты тестов

    Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:
    1. Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
    2. Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
    3. В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, "не дружащие" с теми или иными видеокартами.

    Что касается протестированных экземпляров, то совместно с ViewSonic P817 и кабелем BNC Bargo платы продемонстрировали отменное качество в следующих разрешениях и частотах:

    Albatron Medusa GeForce4 Ti 4200P Turbo 128MB 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz
    Albatron Medusa GeForce4 Ti 4600 128MB 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x160Hz

    Результаты тестов: cведения из 3DGiтогов

    В качестве инструментария мы использовали:

    • Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, Checkpoint-demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут

    • Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) — OpenGL, мультитекстурирование, Grand Cathedral demo, настройки тестирования: quality, S3TC OFF

    • Comanche4 Benchmark Demo (NovaLogic) — Direct3D, Shaders, Hardware T&L, Dot3, cube texturing, максимально возможное качество

    • Unreal Tournament 2003 Demo v.927 (Digital Extreme/Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию

    • 3DMark2001 SE Pro (MadOnion/Remedy), Game2 "Dragothic" — DirectX 8.0, Hardware TCL, мультитекстурирование, LOW Details, DXTC OFF, двойная буферизация, 24-битный Z-буфер

    • 3DMark2001 Pro (MadOnion/Remedy) — DirectX 8.0, Hardware TCL, Game1, Game2, Game3, Game4, уровни детализации Low, High

    • RightMark Video Analyzer v.0.4 (Philip Gerasimov) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4).

    4. Сводные диаграммы производительности видеокарт на последних версиях драйверов за сентябрь 2002 года

    Красным цветом на диаграммах выделены разогнанные видеокарты, после значка o/c (overclocked, разгон) указаны частоты разгона.

    Надо сказать, что обе карты продемонстрировали стабильную и надежную работу в 3D, никаких зависаний замечено не было, оба продукта выполнены на очень высоком уровне.

    Выводы

    1. Albatron Medusa GeForce4 Ti 4200P Turbo 128MB представляет собой просто ВЕЛИКОЛЕПНЫЙ образец по соотношению цена/скорость, да и качество самой карты просто отменное. Думаю, что на сегодня это будет самая популярная плата из ценовой категории ниже $200. Да и для оверклокеров это прекрасный подарок. Хочу также заметить, что в продаже есть еще одна модель этой платы, но с 64-мя мегабайтами памяти (на оборотной стороне карты просто не распаяны микросхемы памяти. За шину памяти волноваться не надо, ибо изначально использовалось 8 микросхем по 32бит каждая — всего 256бит, то есть избыточная битность для организации 128-битного интерфейса).
    2. Albatron Medusa GeForce4 Ti 4600 — это обычная карта, копия эталонного дизайна на базе некогда самого мощного процессора. Есть плюсы и минусы: с одной стороны, относительно низкая цена, с другой стороны, отсутствие ПО для Video-In делают эту функцию нерабочей для тех, у кого нет Интернета и кто не в состоянии найти такое ПО в Сети.

    Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

    Плюсы:

    • Отличная производительность в 3D-играх;
    • Отличное качество исполнения всех карт;
    • Повышенные частоты у Albatron Medusa GeForce4 Ti 4200P Turbo 128MB и превосходный разгонный потенциал;
    • Высокоэффективный набор охлаждающих устройств у Albatron Medusa GeForce4 Ti 4200P Turbo 128MB, позволивший поднять планку разгона и на карте Albatron Medusa GeForce4 Ti 4600;
    • Наличие у карты на базе Ti 4200 TV-out, а у платы на основе Ti 4600 — VIVO;
    • В комплекты поставок входят переходники S-Video-to-RCA;

    Минусы:

    • Отсутствие ПО для Video-In в комплекте поставки к карте Albatron Medusa GeForce4 Ti 4600, а также отсутствие переходников DVI-to-d-Sub в комплектах поставок обеих карт.


    Благодарим компанию Слейм и лично Алексея Лебедева за предоставленные карты




    22 октября 2002 Г.
