Мы продолжаем рассматривать серийно выпускаемые карты на базе GeForce4 MX 440. Я очень рекомендую прочитать наш базовый материал (он первый в нижеследующем списке), а также ознакомиться с результатами тестирования восьми также серийно выпускаемых плат на этом GPU.
Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce4 MX
- Обзор GPU NVIDIA GeForce4 MX на базе карт производства MSI
- Обзор видеокарт на базе NVIDIA GeForce4 MX 440 производства ASUSTeK, ABIT, Leadtek и Prolink
- Обзор видеокарт на базе NVIDIA GeForce4 MX 440 производства InnoVision, Sparkle, Palit и Gainward
А теперь вернемся к делам насущным. Я уже говорил о том, что чипсет GeForce4 MX 440 оказался самым выгодным для производителей-партнеров NVIDIA, и они все, как один, выпустили карты на его базе. При этом только 2-3 фирмы обратили свой взор и на младшую модель MX 420, а вот довольно дорогая карта на основе MX 460 осталась пока только в виде тестовых экземпляров. Это и понятно, поскольку ценовая ниша для MX 440 давно готова (это примерно те же цены, что и у GeForce2 Ti, для замещения которого и вышел на рынок MX 440). Стоимость новых карт на базе MX 420 (как показал опыт) получается сильно завышенной относительно возможностей этих плат, поэтому многие производители и сомневаются в их востребованности. А карты на базе MX 460 уже "упираются" в стоимость GeForce3 Ti 200 и даже в некоторых случаях GeForce3. Поэтому с ними тоже сложно и туманно.
Но зато новые четвертые "эмыксы четыреста сорок" разлетаются, как пирожки. Ведь стоимость некоторых из них уже опустилась до отметки в $100 (думаю, что к началу апреля цены упадут еще на $10-15). Поэтому мы спешим познакомить читателей с теми моделями, которые уже есть на прилавках. Разумеется, речь идет пока о картах от известных производителей.
Теперь я хочу представить новичка для российского пользователя - компанию eVGA. Это американская фирма, основанная в 1999 году, то есть совсем молодая. С самого своего рождения компания была ориентирована на внутриамериканский рынок (как и довольно известная VisionTek). Разумеется, конкуренция (прежде всего, со стороны массы тайваньско-китайских фирм) делает свое дело, и eVGA начинает пытаться выходить на иные рынки сбыта своей продукции, в том числе и делает ответный удар, поставляя свою продукцию в Азию. Разумеется, как и у всех американских компаний компьютерной индустрии, рождение их продукции начинается именно на Тайване или в Китае, поскольку там самое выгодное и дешевое производство (это всем известно). Поэтому, появляясь на азиатских рынках, карты от eVGA, по сути, возвращаются "на свою Родину" :-).
Что же касается самой фирмы, то это частная компания (наподобие Matrox Electronics System, подразделение которой в виде Matrox Graphics широко всем известно). Даже по ее названию видно, что она занимается выпуском только видеокарт для PC-систем. Если ознакомиться со списком выпускаемой продукции, то становится понятно, что фирма ориентируется в настоящее время только на производство карт на базе графических процессоров от NVIDIA, причем присутствует полная гамма, начиная от TNT2M64 и до GeForce4 Ti. И не случайно, что eVGA является официальным партнером NVIDIA.
Как и некоторые тайванские компании, eVGA старается выпускать не только рядовые продукты, но и усовершенствованные или отличающиеся какими-либо изюминками. Это касается и продуктов с более высокими тактовыми частотами, карт с более быстрой памятью и уникальных систем охлаждения. Впрочем, не будем забегать вперед и перейдем к рассмотрению видеокарт, среди которых есть и изделие от eVGA. Платы
Все карты имеют AGP x2/x4 интерфейс, 64 МБ DDR SGRAM памяти, размещенной в 4-х микросхемах на обеих сторонах PCB.
| eVGA e-GeForce4 MX 440 | |
|---|---|
 |  |
| Chaintech A-G440 GeForce4 MX 440 | |
 |  |
| Chaintech A-G441 GeForce4 MX 440 SE | |
 |  |
| SUMA Platinum GeForce4 MX 440 | |
 |  |

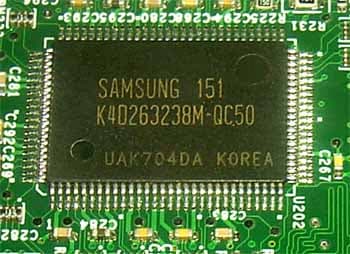

| eVGA e-GeForce4 MX 440 | |
|---|---|
| Память производства Samsung, время выборки 5ns. Частота работы видеокарты 270/200 (400) МГц. |  |

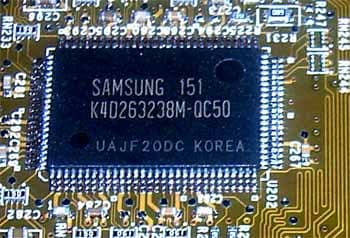

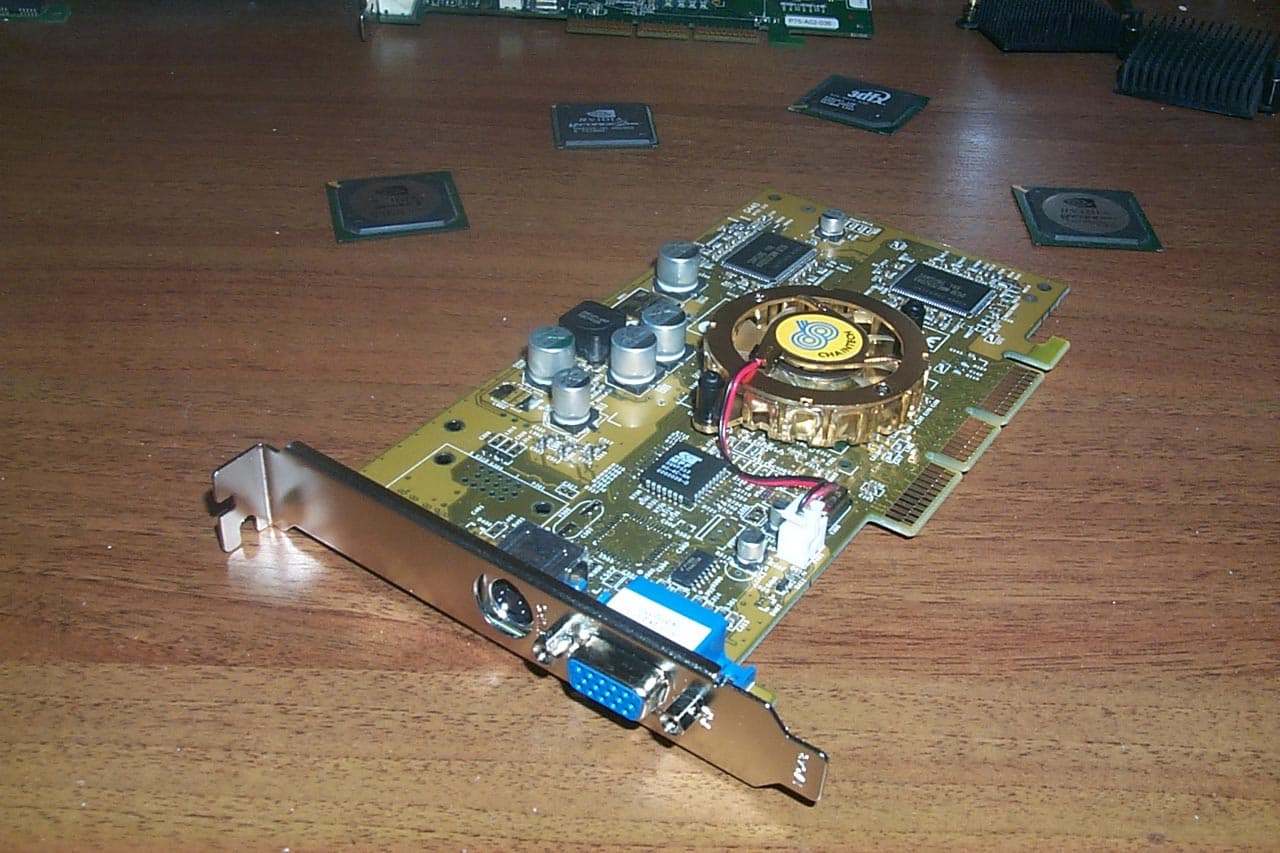

| Chaintech A-G440 GeForce4 MX 440 | |
| Память производства Samsung, время выборки 5ns. Частота работы видеокарты 270/200 (400) МГц. |  |
| Chaintech A-G441 GeForce4 MX 440 SE | |

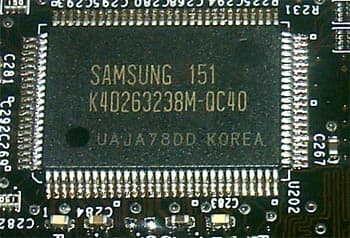

| Память производства Samsung, время выборки 4ns. Частота работы видеокарты 270/200 (400) МГц. |  |

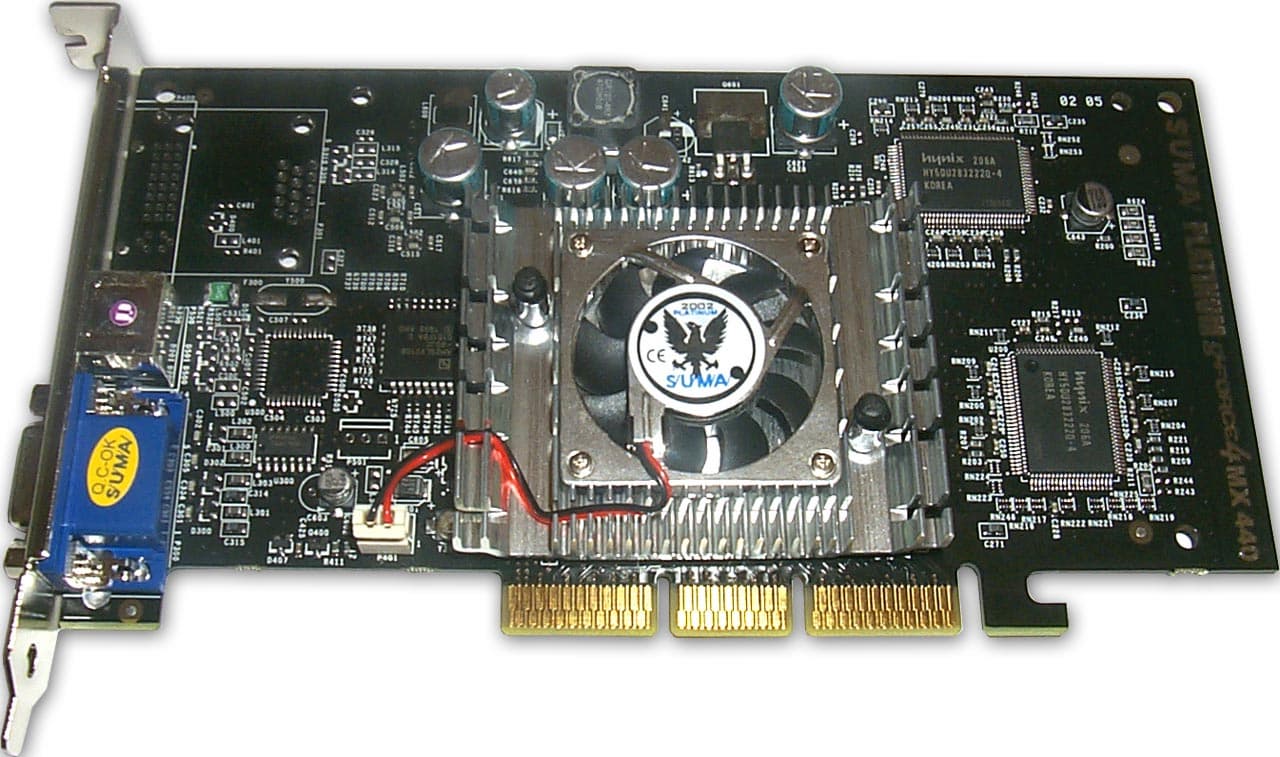

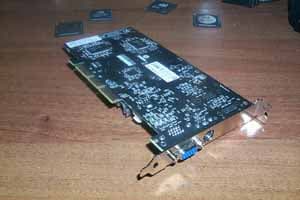

| SUMA Platinum GeForce4 MX 440 | |

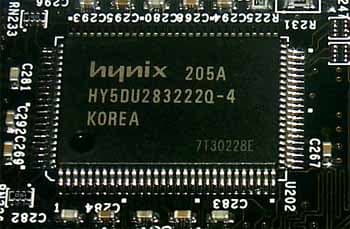

| Память производства Hynix, время выборки 4ns. Частота работы видеокарты 270/200 (400) МГц. |  |
| Сравнение с эталонным дизайном, вид спереди | Reference card NVIDIA GeForce4 MX 440 | |
|---|---|---|

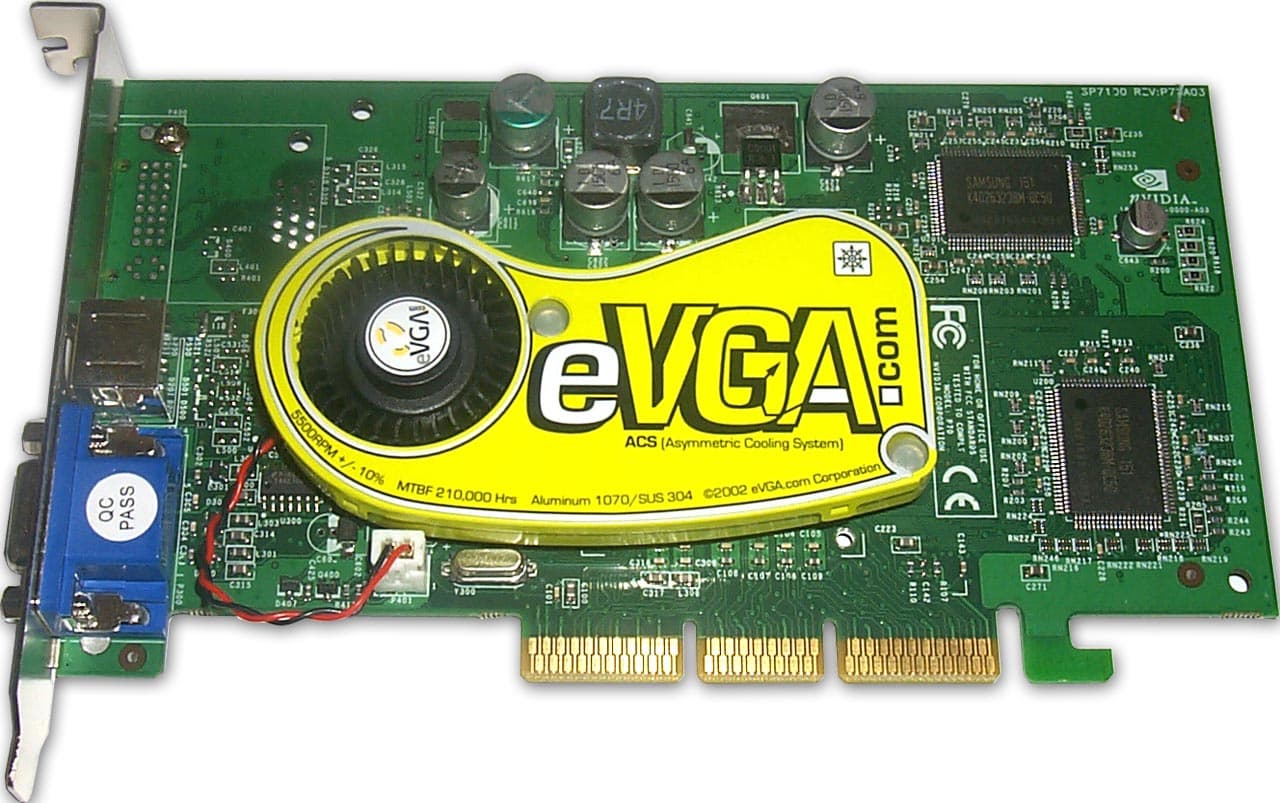

| eVGA e-GeForce4 MX 440 |  |  |

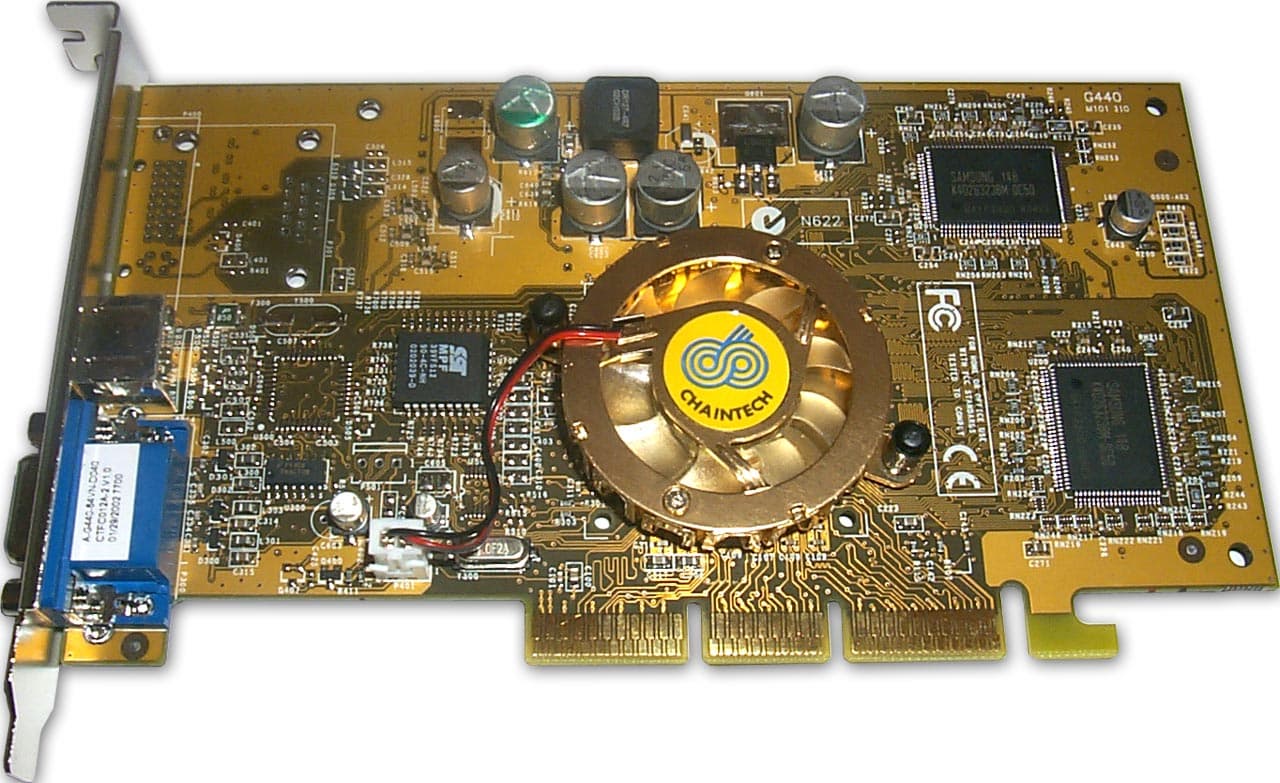

| Chaintech A-G440 GeForce4 MX 440 |  | |

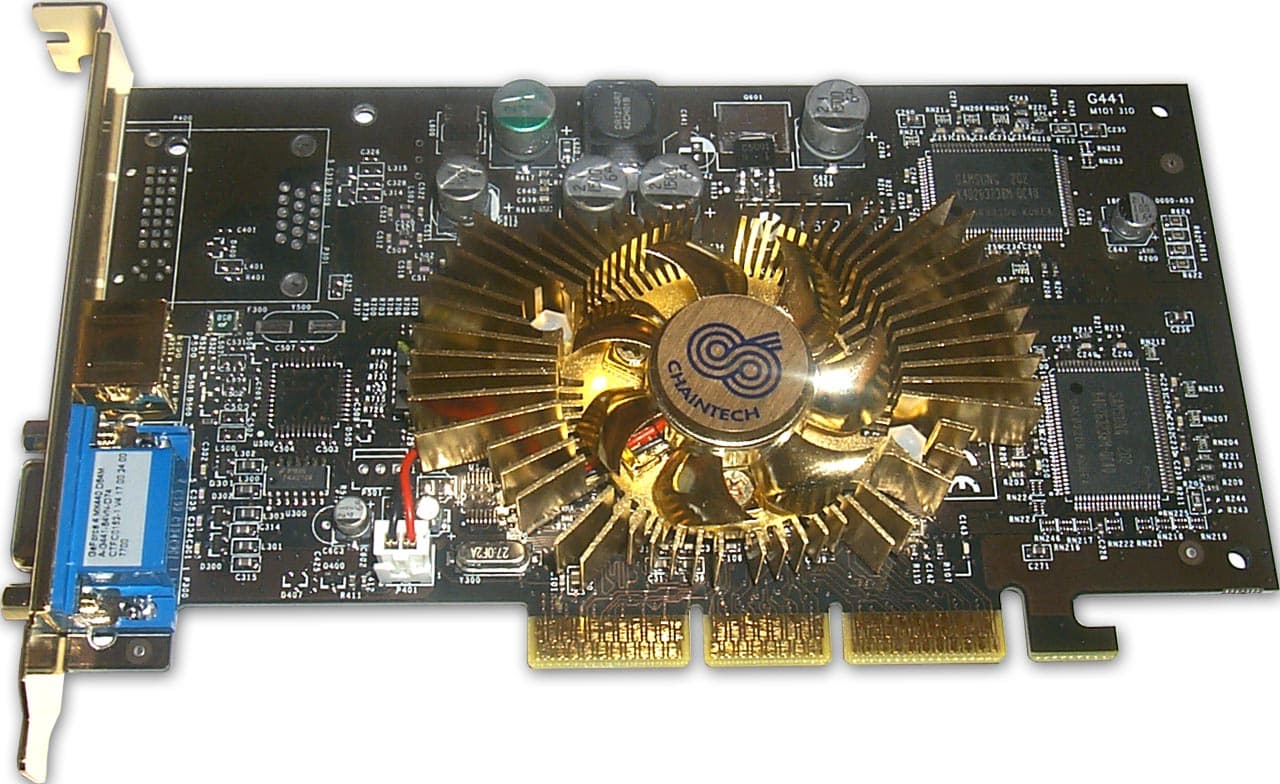

| Chaintech A-G441 GeForce4 MX 440 SE |  | |

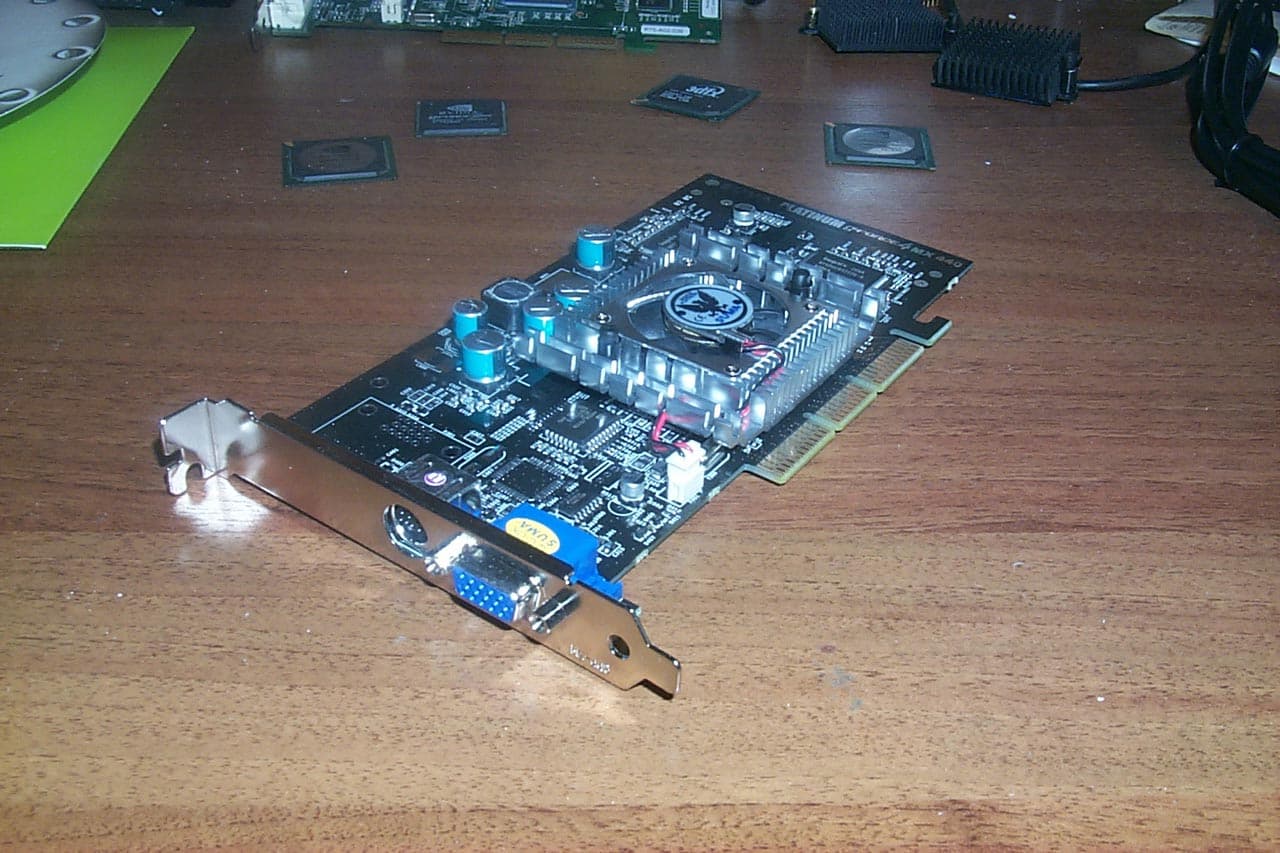

| SUMA Platinum GeForce4 MX 440 |  | |
| Сравнение с эталонным дизайном, вид сзади | Reference card NVIDIA GeForce4 MX 440 | |
|---|---|---|

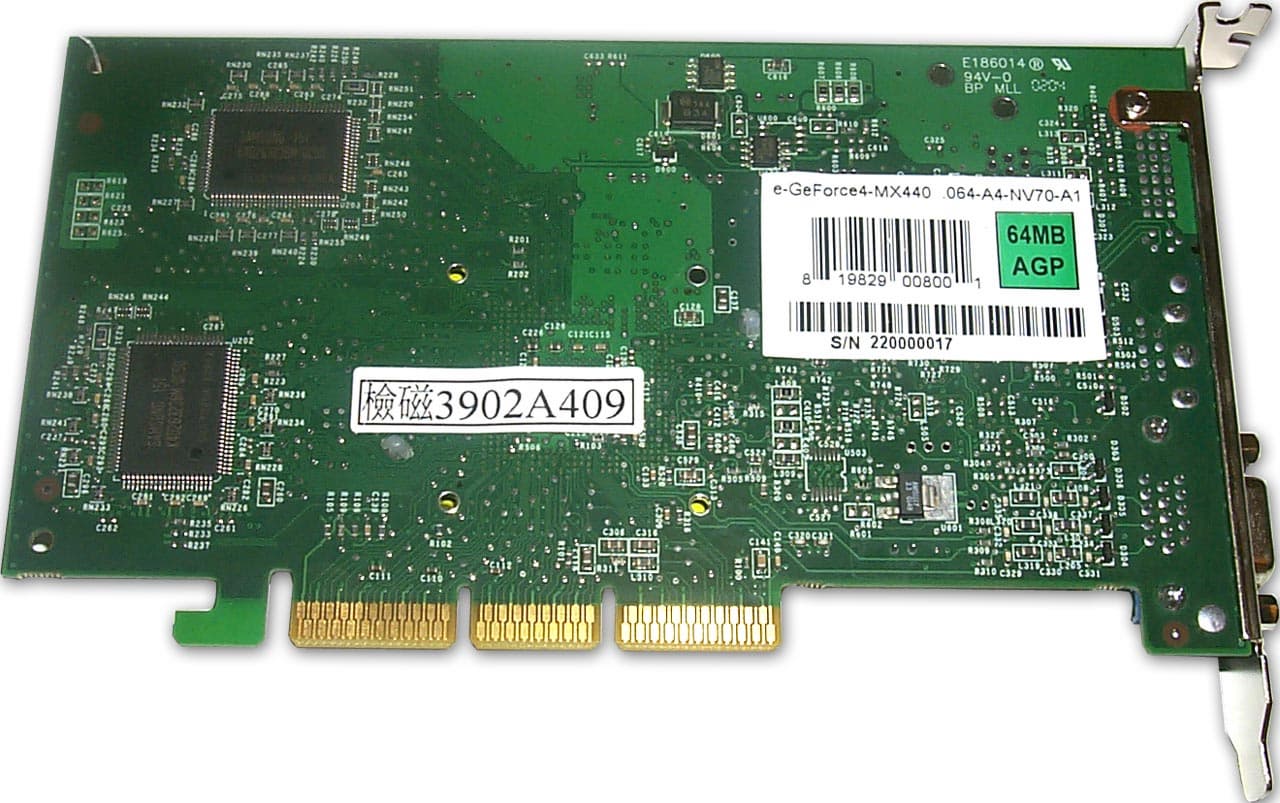

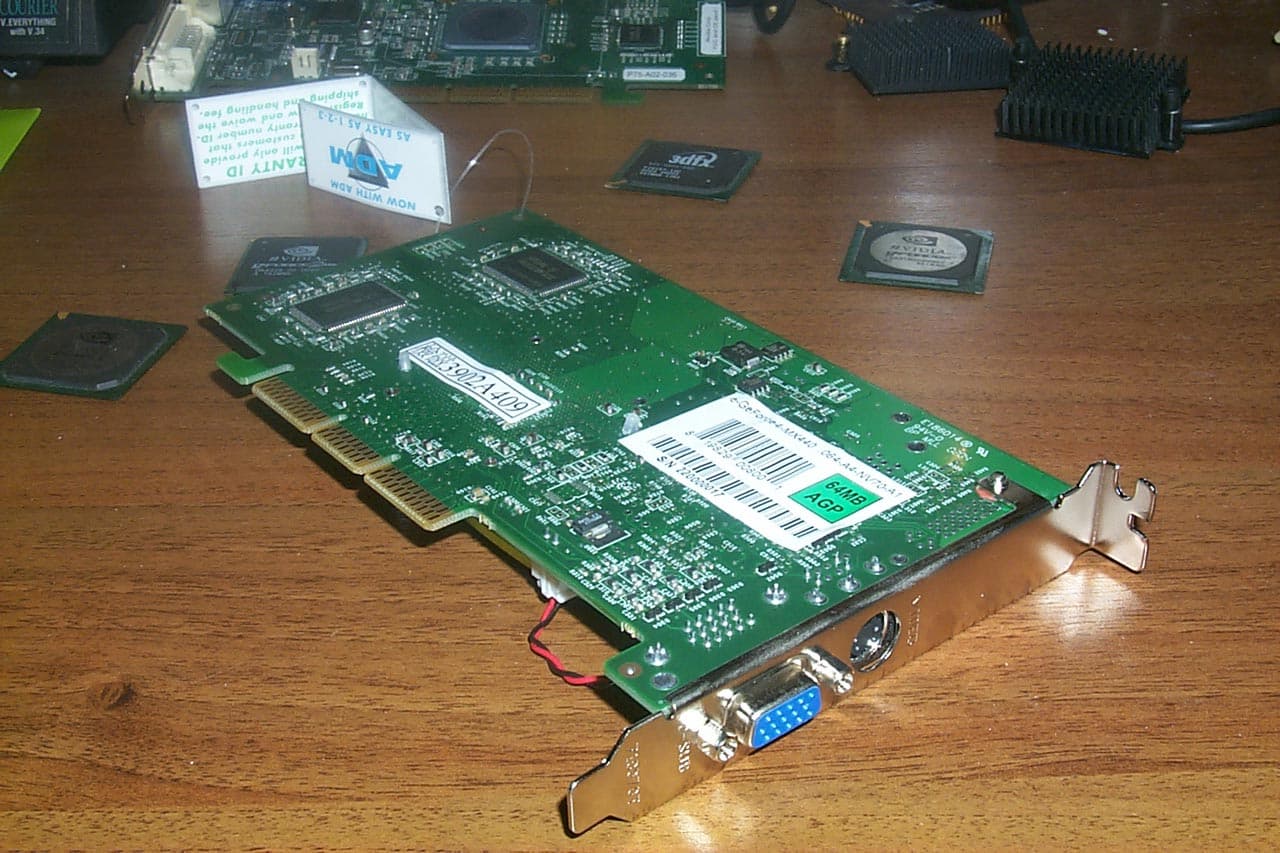

| eVGA e-GeForce4 MX 440 |  |  |

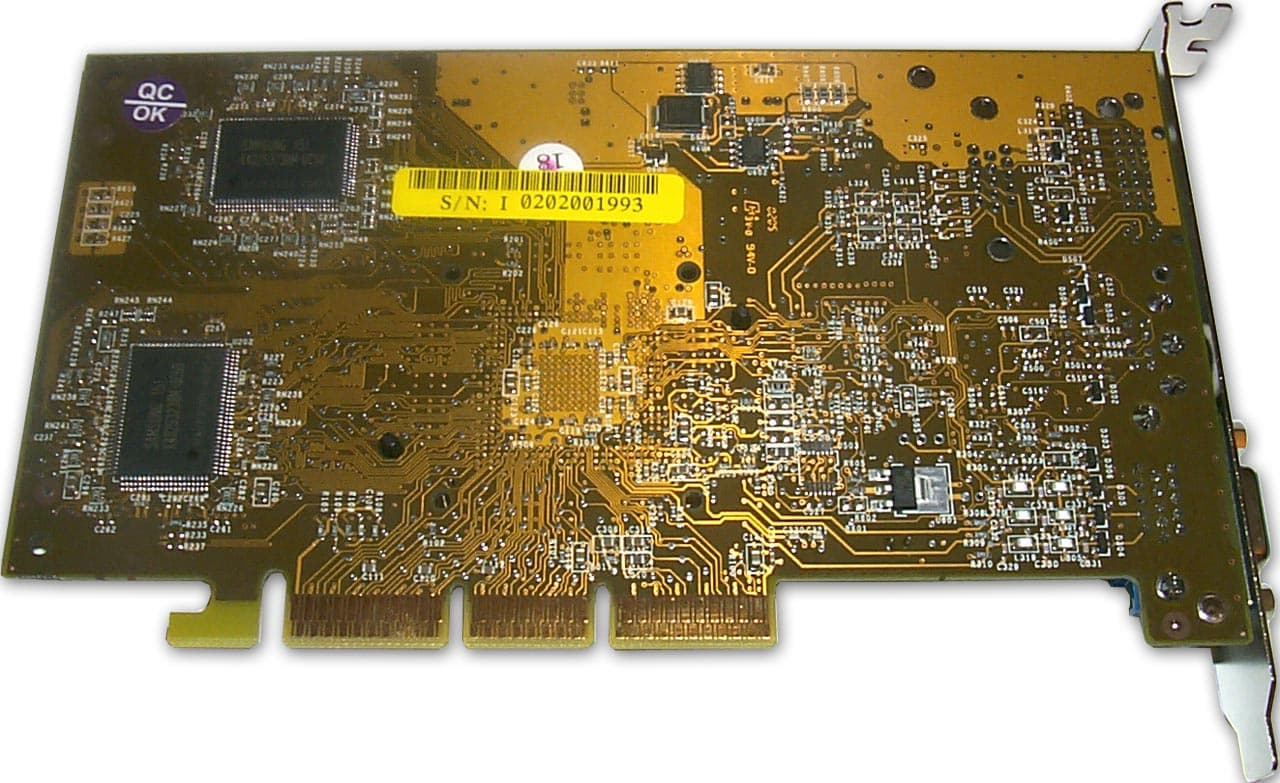

| Chaintech A-G440 GeForce4 MX 440 |  | |

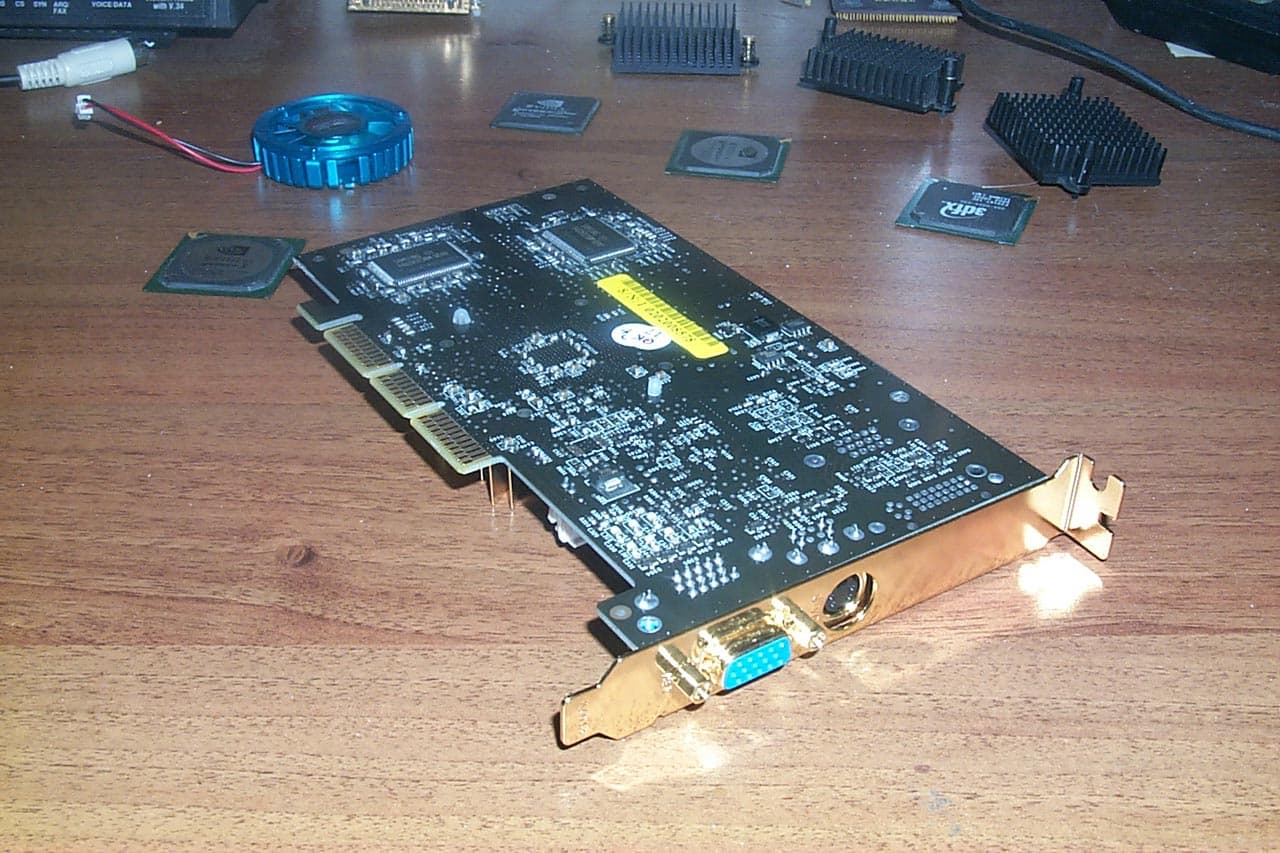

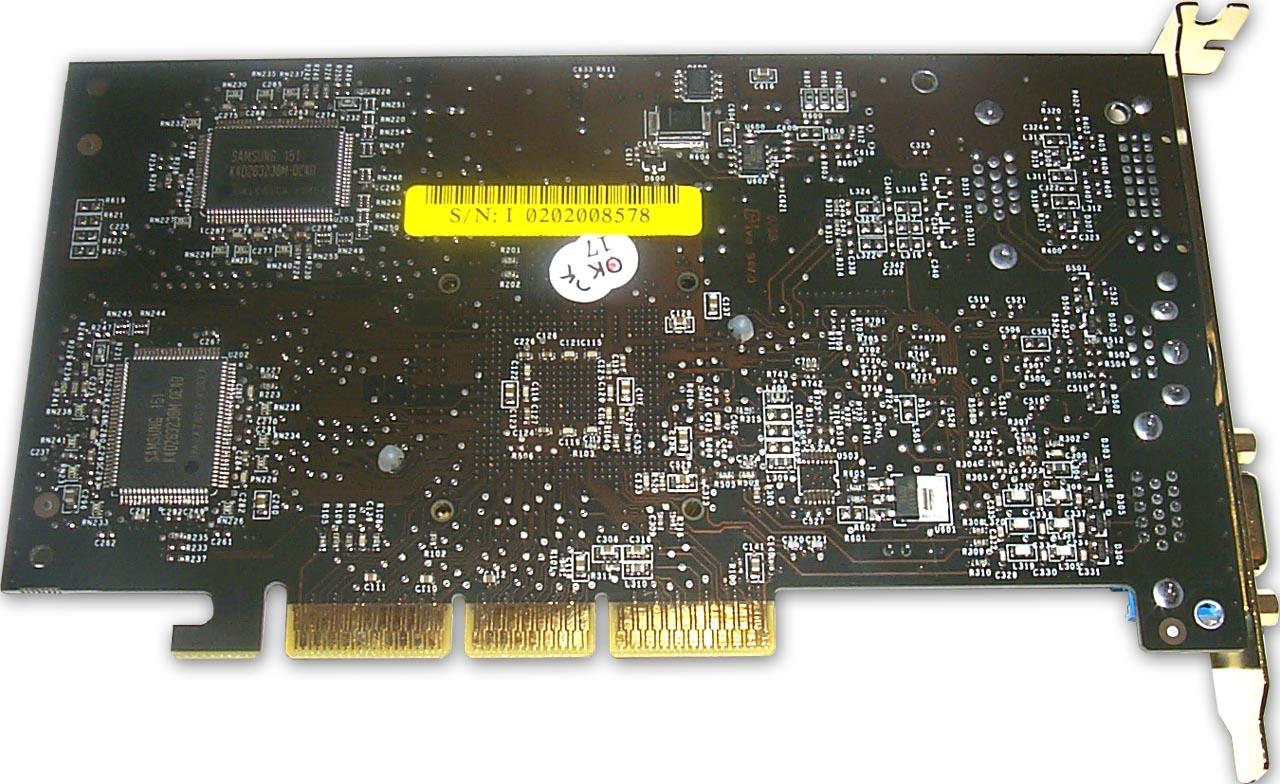

| Chaintech A-G441 GeForce4 MX 440 SE |  | |

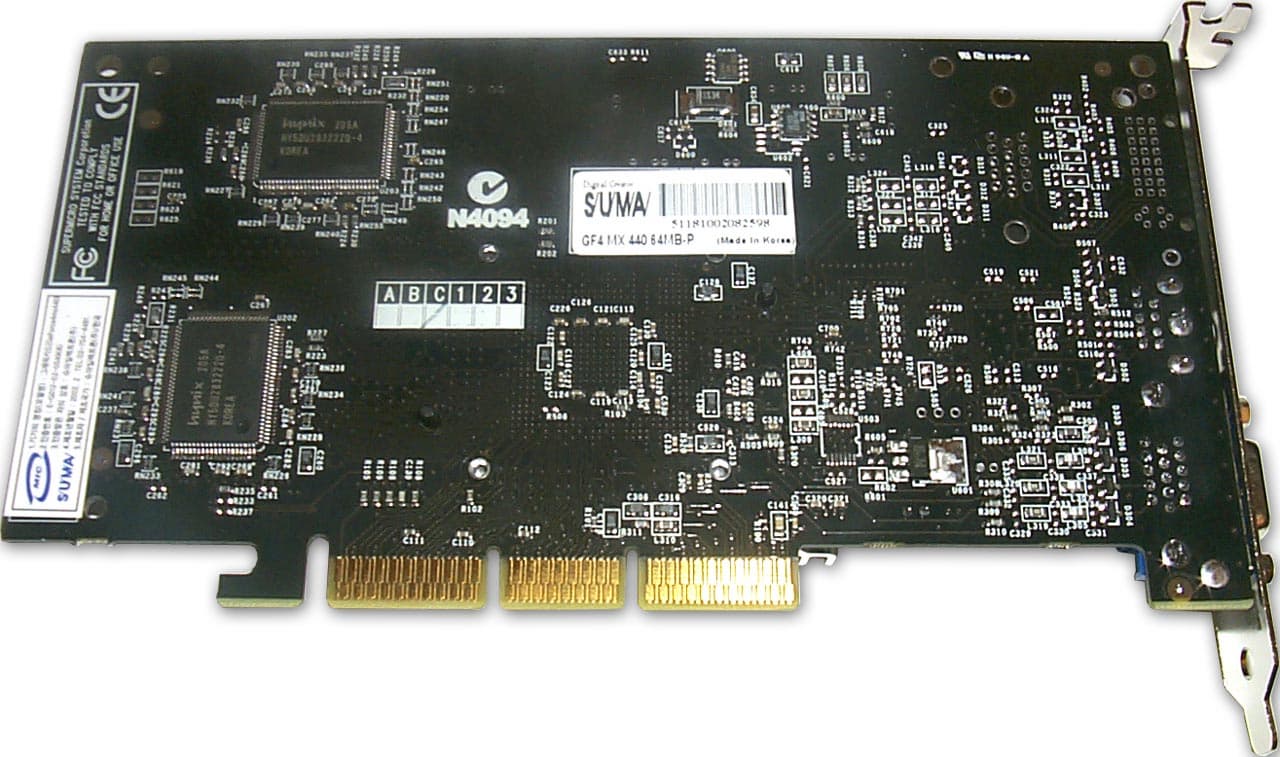

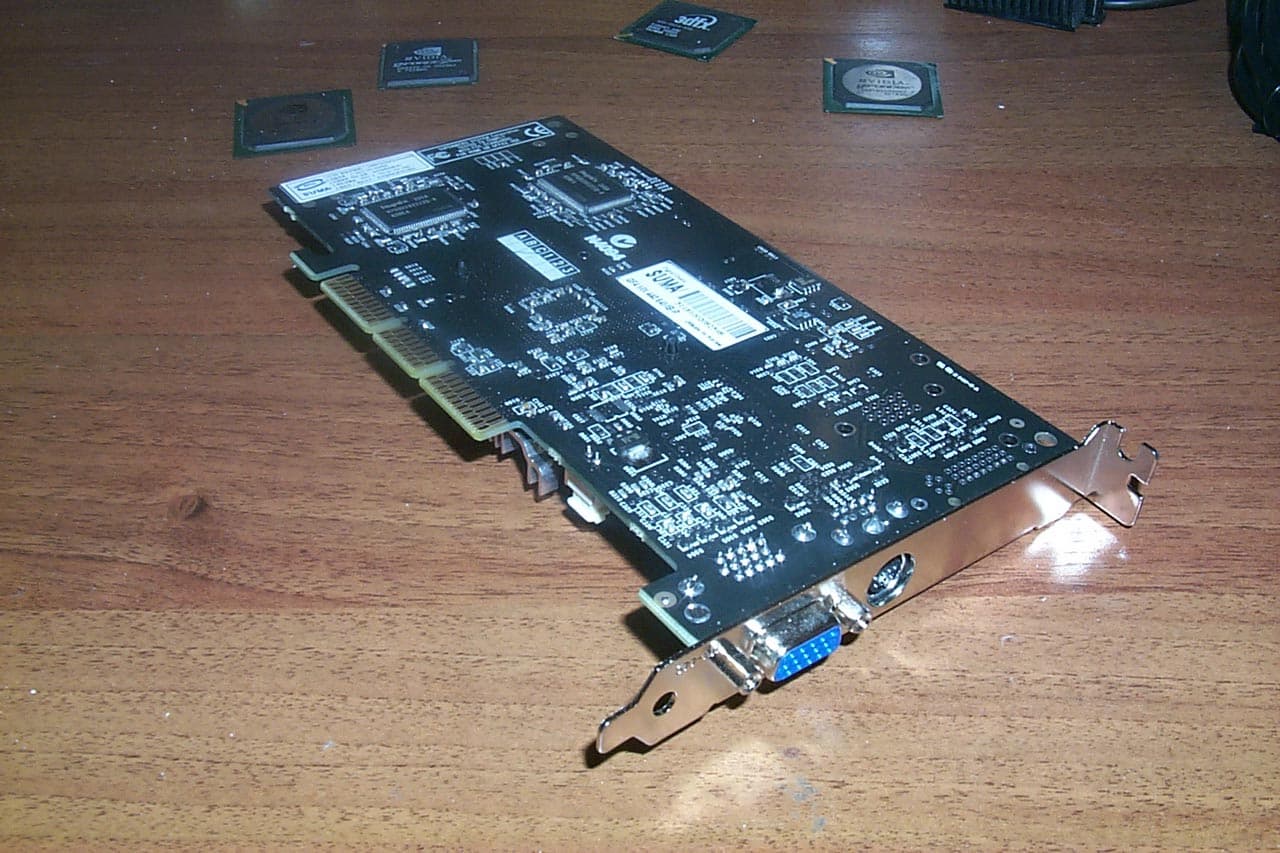

| SUMA Platinum GeForce4 MX 440 |  | |
Я сразу отмечу, что компания Chaintech поставляет две ревизии карты на MX 440: простую и Special Edition. Вторая отличается подарочной упаковкой, оформлением "под золото" и более быстрой памятью. И, как можно увидеть из представленных фотографий, остальные видеокарты, кроме SUMA Platinum GeForce4 MX 440, комплектуются памятью со временем выборки 5ns, что означает установку микросхем памяти со штатным временем выборки для данного типа карт. А вот карта от SUMA выгодно отличается от своих соперниц. Почему? Ведь карта комплектуется не просто 4ns памятью, а микросхемами производства Hynix, которые всегда отличаются приличным потенциалом по разгону (как уже известно из предыдущих обзоров, модули от Samsung на картах класса MX 440 подчас даже на своих штатных частотах начинают работать нестабильно.)
Также можно понять, что все 4 карты представляют собой размноженную копию эталонной карты. Только лак на текстолите имеет разные цвета, вот и почти все отличия. Но не все! Первое, что бросается в глаза, это кулеры. Они точно отличаются. А некоторые представляют собой даже целые устройства! А еще некоторые - это целые произведения искусства :-).

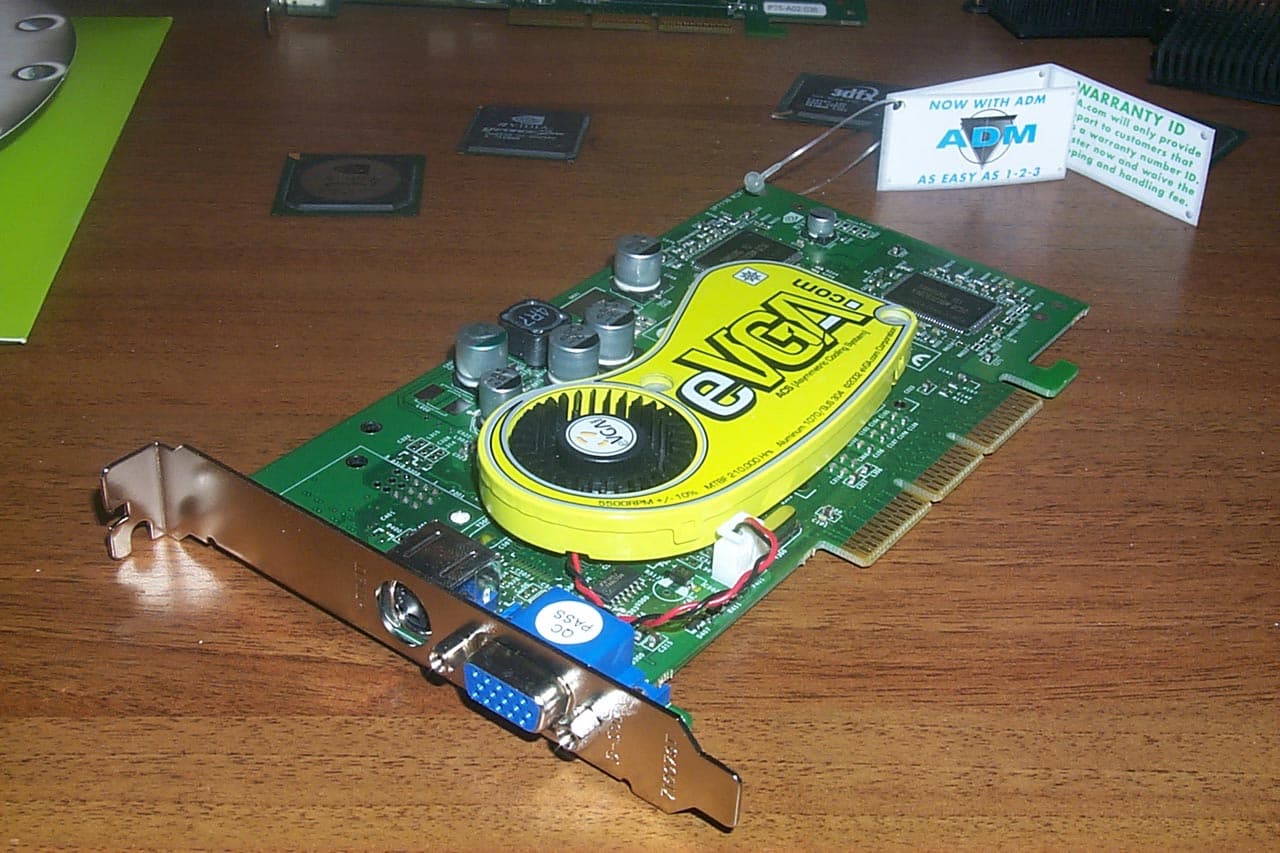

| eVGA e-GeForce4 MX 440 | |
|---|---|

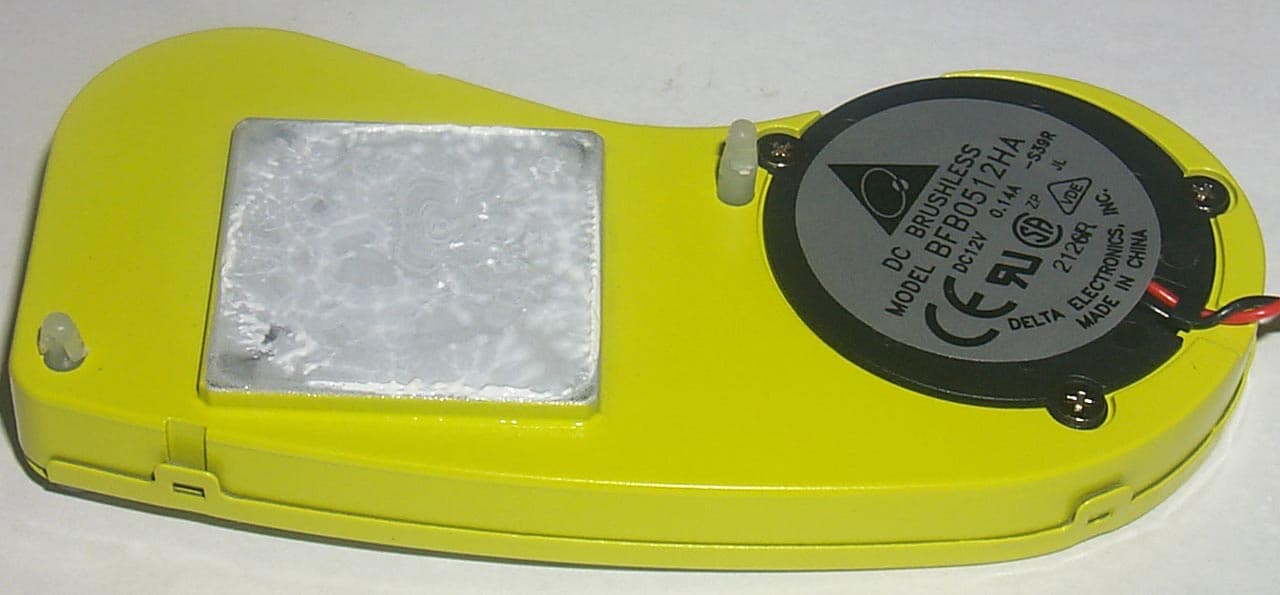

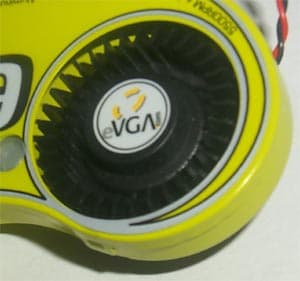

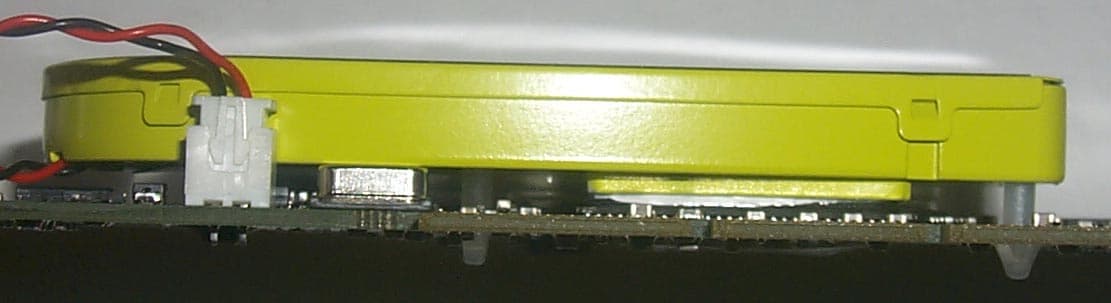

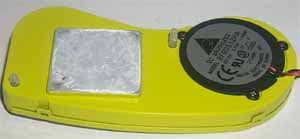

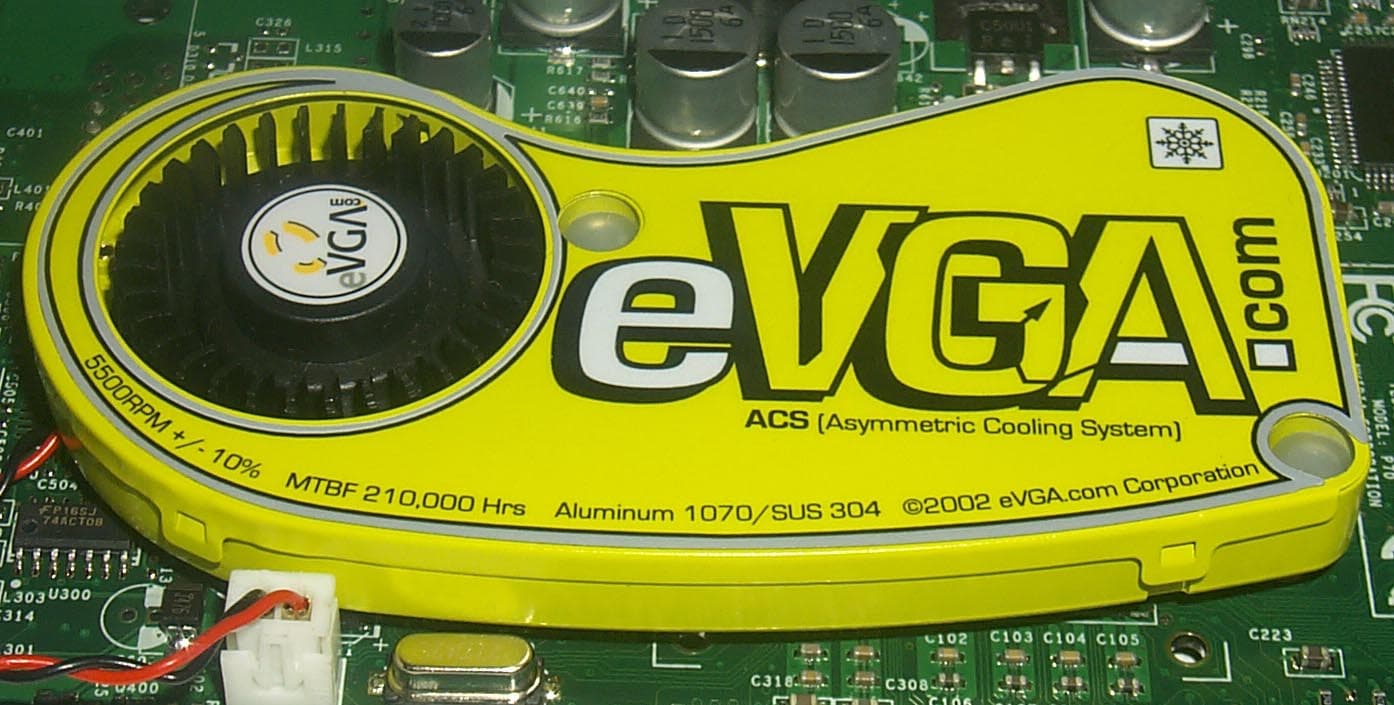

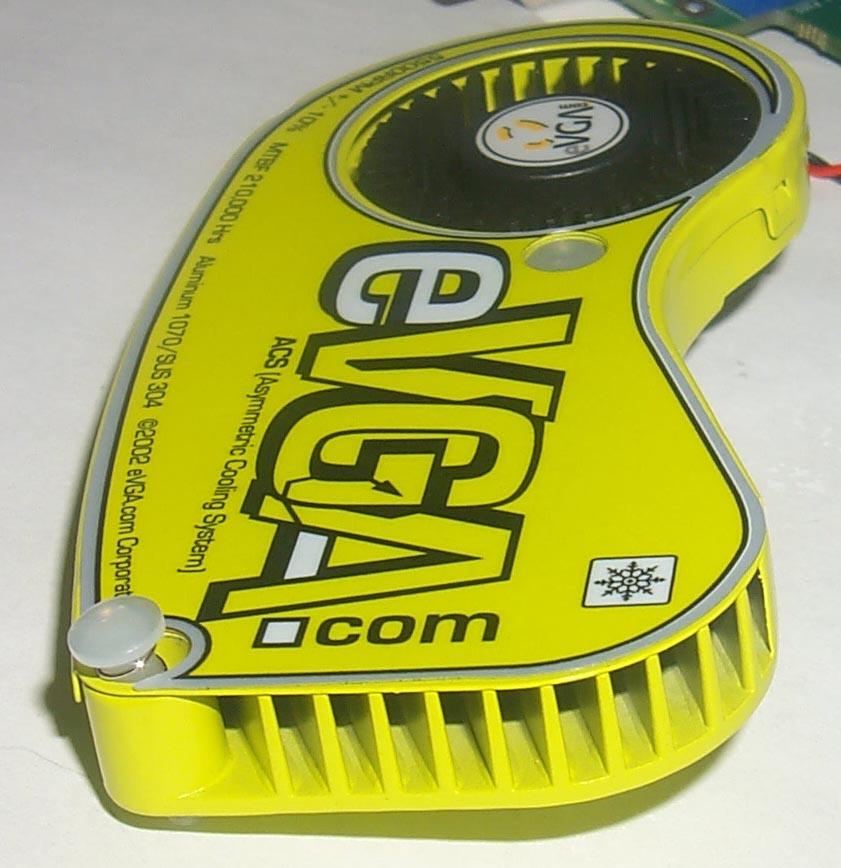

| Как можно видеть, это самое оригинальное устройство охлаждения из всех, что мы когда-либо видели. Даже из текста на самом кулере можно понять, что это уникальная разработка инженеров eVGA, которая называется Asymmetric Cooling System (ACS) или в переводе на русский язык - Ассимметричная система охлаждения. То, что она ассимметричная - это наглядно видно. GPU находится не под вентилятором, а далеко от него. Почему это может быть эффективным способом охлаждения? Дело в том, что установка вентилятора как раз над чипсетом - в принципе ошибочное решение, поскольку скорость воздушного потока (а именно он охлаждает металлический радиатор) под мотором вентилятора наименьшая. И как раз в этом же месте находится источник тепла. Поэтому принятие в дело асимметричных систем охлаждения - верное решение. Мы уже видели такие кулеры у GeForce4 Ti - карт. Инженеры из eVGA пошли дальше. Создав особую форму радиатора, они достигли того, что как раз над местом, где находится источник тепла (над чипом) поток воздуха имеет максимальную скорость и быстро выносит тепло за пределы радиатора через ребра на тыльной стороне устройства. Отсюда и особая форма лопастей у вентилятора. |  |
 | |
 | |
 | |
 | |
| Chaintech A-G440 GeForce4 MX 440 | |

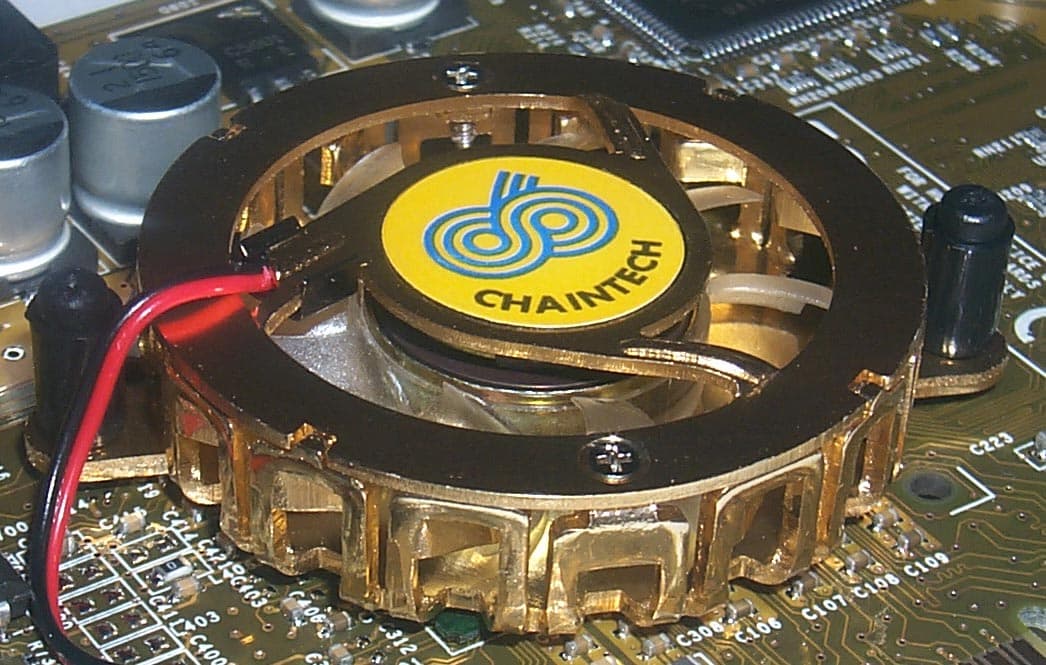

| А здесь мы видим устройство охлаждения обычной конструкции, хоть и очень стильной окраски и формы. Такой же кулер уже мы могли лицезреть на карте от MSI. |  |

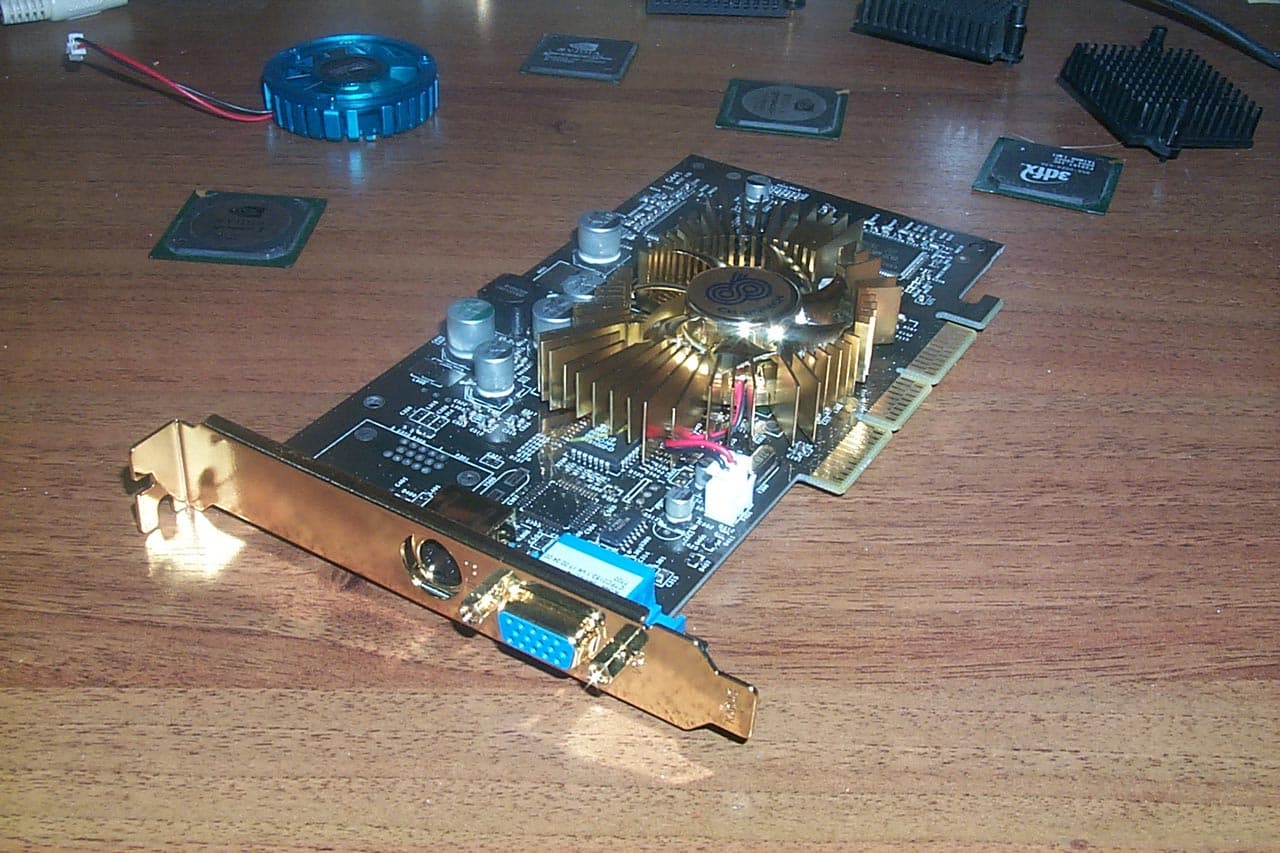

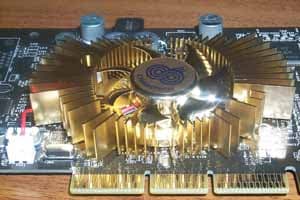

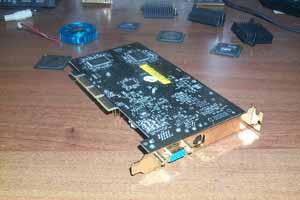

| Chaintech A-G441 GeForce4 MX 440 SE | |

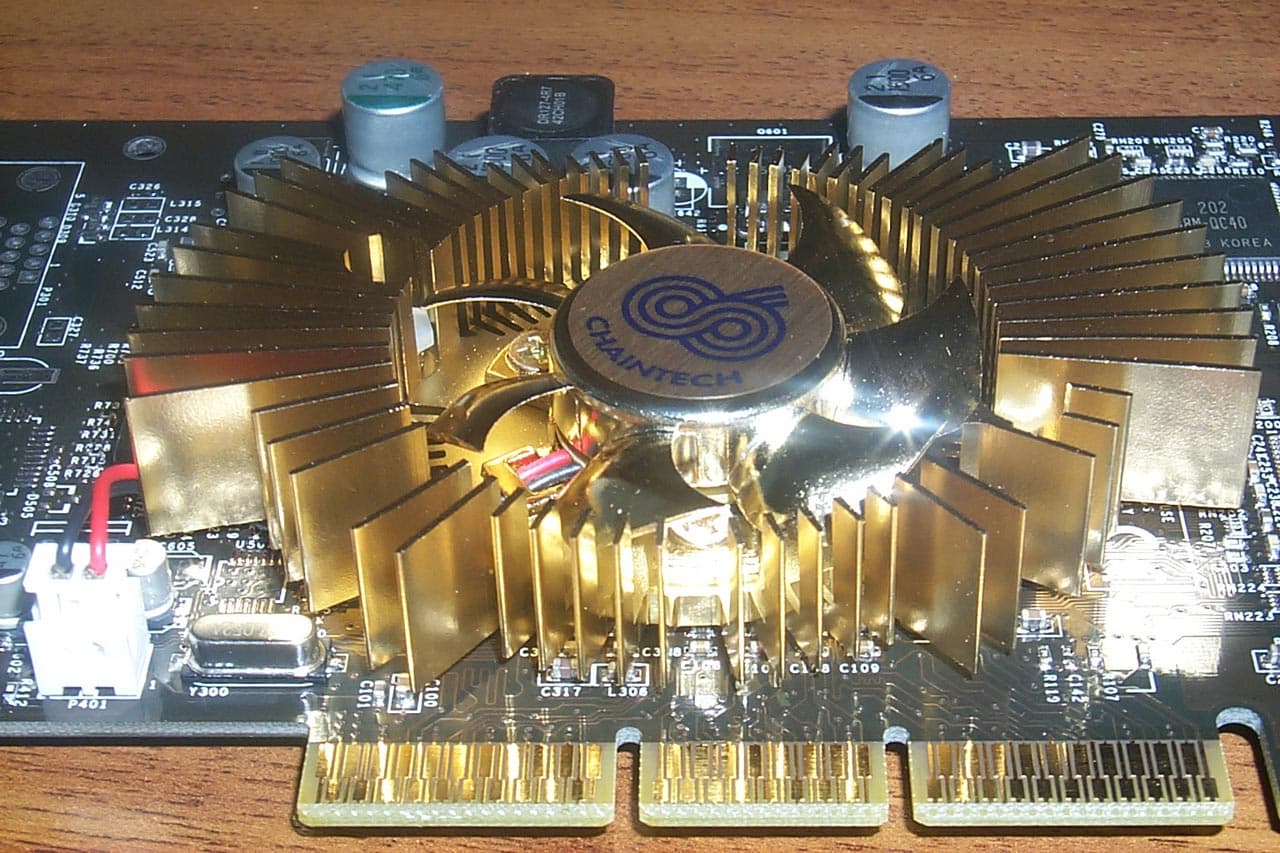

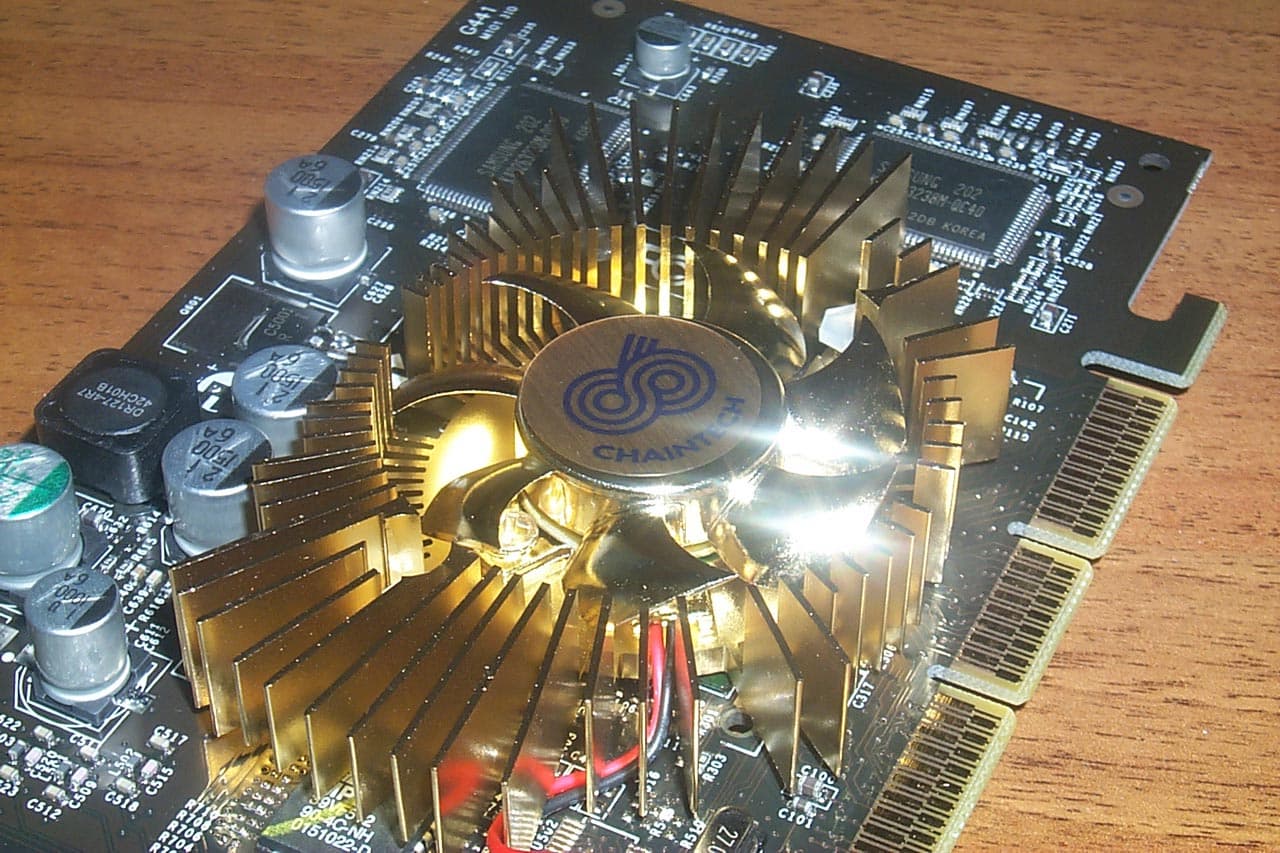

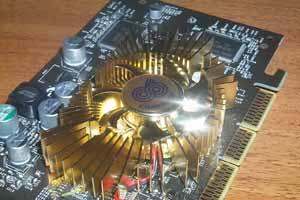

| "Подарочный" выпуск вышепредставленной карты со звучным суффиксом SE отличается не только богатством оформления коробки (в чем можно будет убедиться ниже), но и кулером оригинальной конфигурации. В принципе, как устройство охлаждения, оно ничем особым не отличается, разве лишь увеличенной площадью охлаждения, а значит и эффективностью. Но как произведение искусства, это изделие заслуживает похвал. Перед вами настоящее "солнце", которое волею дизайнеров призвано не греть, а наоборот, охлаждать :-). |  |
 | |
| SUMA Platinum GeForce4 MX 440 | |

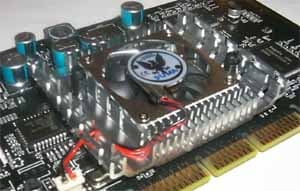

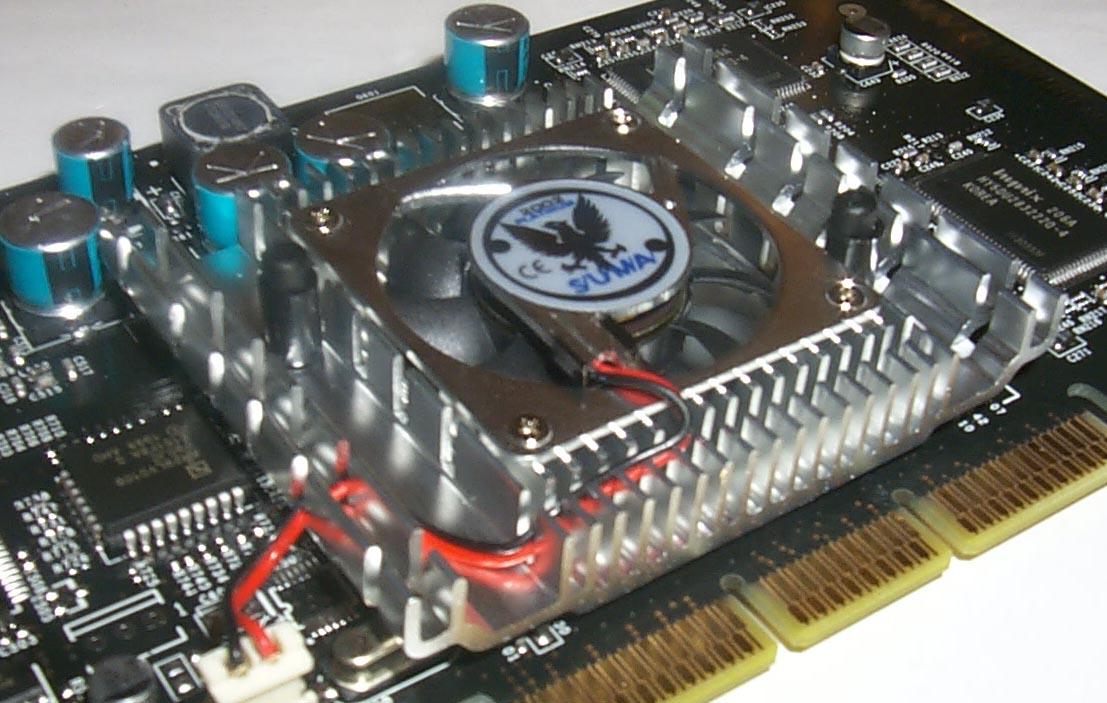

| А фирма SUMA верна своим традициям и названию серии Platinum. Поэтому ее кулеры всегда сделаны под "платину" и отличаются стильностью и эффективностью. |  |
Вот и все визуальные особенности протестированных карт. Мы снова видим, что производители упорно не устанавливают второе гнездо VGA, хотя посадочное место для него на PCB предусмотрено. И это очень странно (нет, не то, что место имеется на PCB, а то, что оно пустует). Ведь все, что нужно для активизации "двуголовости", имеется внутри GPU GeForce4 MX. Я уже не думаю, что это объясняется маркетинговой целью выпуска позже второй ревизии карты с двумя "головами". Ведь кто-нибудь все равно не выдержал бы, да и выпустил такую карту уже сейчас. А их нет! Вероятно, есть проблемы в чипе GeForce4 MX440. А вообще это свинство: писать на коробках, что в полной мере поддерживается технология nView, и не указывать, что вывода на второй монитор и не ждите. Да, конечно, мы понимаем, что TV-out вполне использует возможности nView для организации вывода картинки и на телевизор, и на монитор. Но все же изначально говорилось о "двуголовости" таких карт. И вот уже "обрезание". Надеюсь, что этого не случится с MX 460.
Все 4 карты оснащены TV-out (я напомню, что он реализован c использованием возможностей самого GPU), но только у одной карты от SUMA в комплекте поставки имеется переходник S-Video-to-RCA. Кстати, о комплекте поставок:

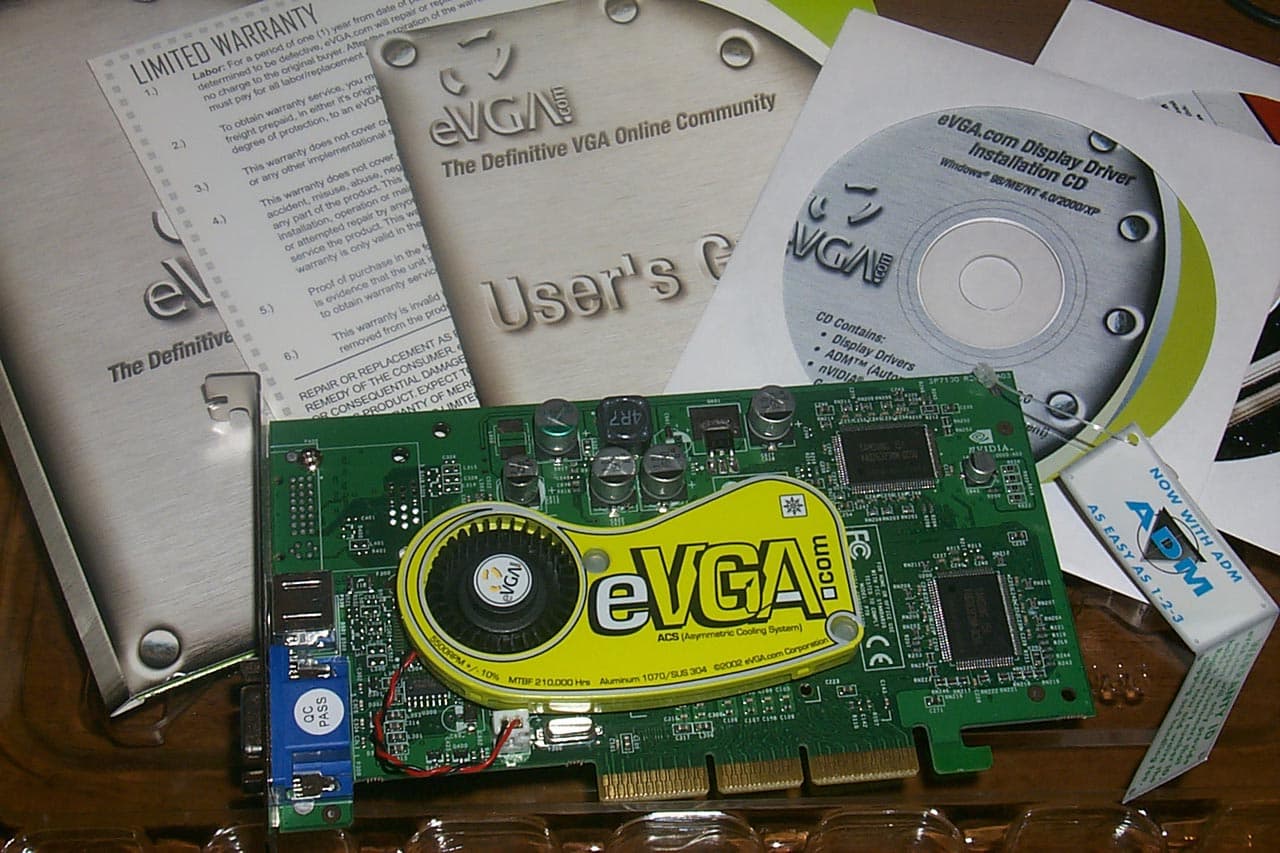

| eVGA e-GeForce4 MX 440 | |
|---|---|
| В комплект поставки входит руководство пользователя, гарантийная карта (а к карте привязана бирка с гарантийным номером), диск с драйверами (версия 27.20/Win9x и 27.30/WinXP) и демонстрационными программами, диск с PowerDVD XP 4.0 плеером, удлинитель S-Video. Переходник S-Video-to-RCA не поставляется. |  |
| Chaintech A-G440 GeForce4 MX 440 | |

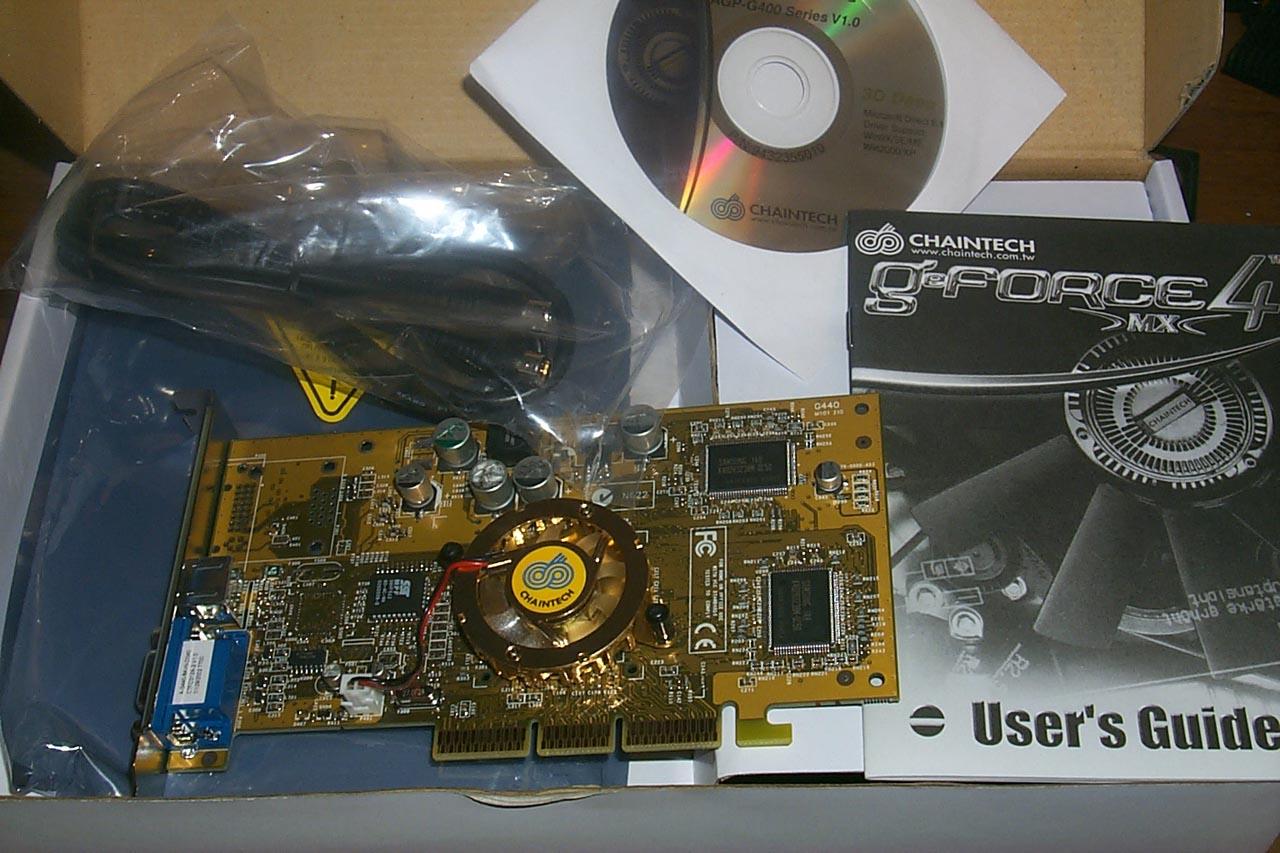

| Поставка содержит: руководство пользователя, диск с драйверами, удлинитель S-Video. Переходника S-Video-to-RCA нет. |  |
| Chaintech A-G441 GeForce4 MX 440 SE | |

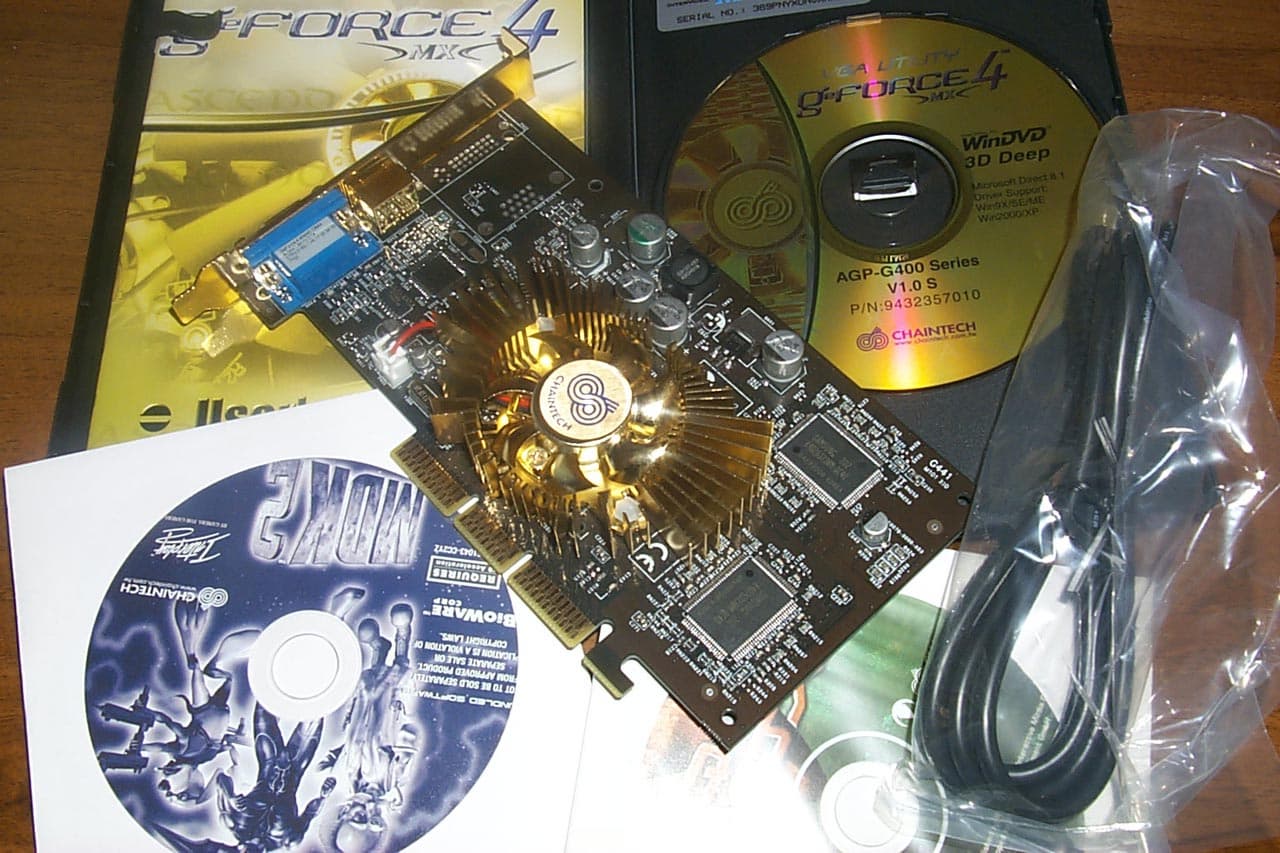

| Поставка содержит: руководство пользователя, диск с драйверами, два диска с играми MDK2 и AquaNox, удлинитель S-Video. Переходника S-Video-to-RCA нет. |  |

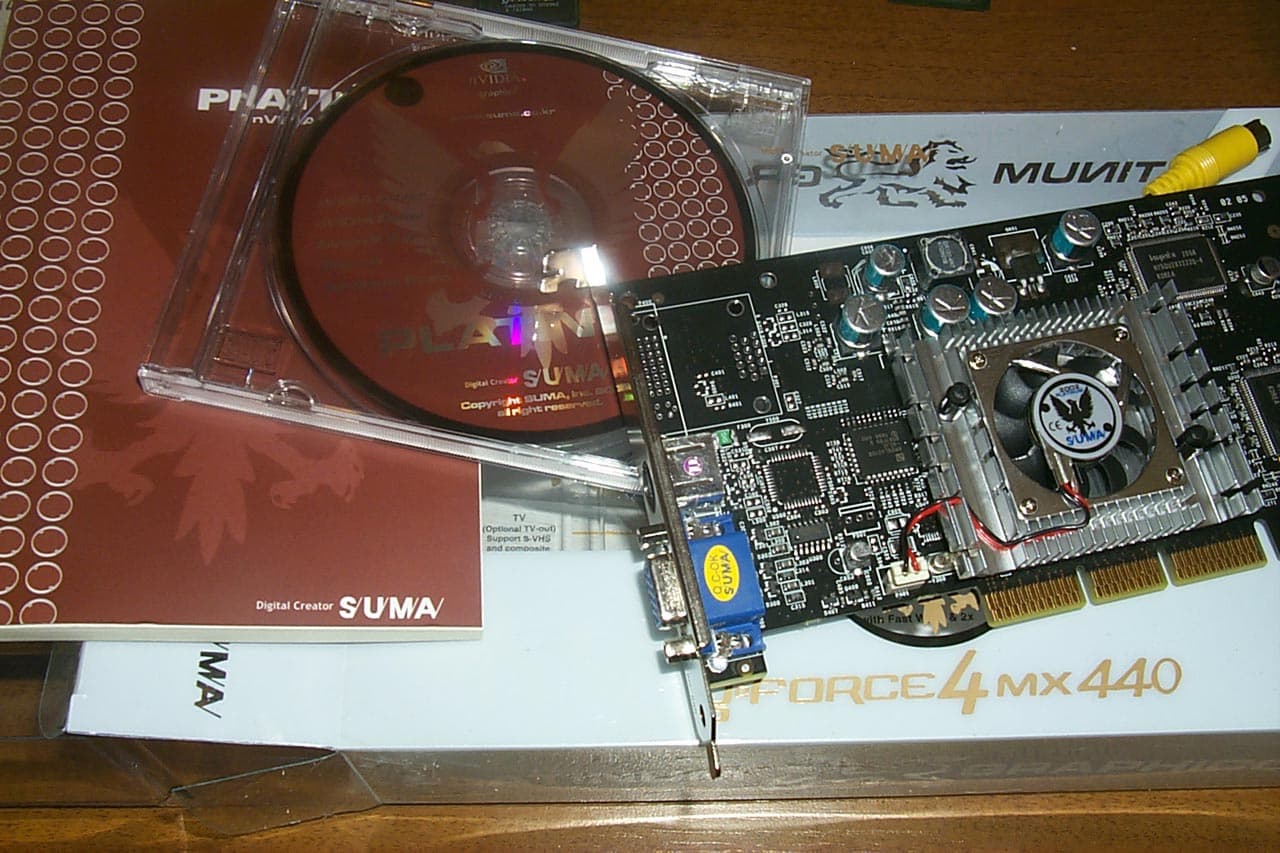

| SUMA Platinum GeForce4 MX 440 | |
| В коробке можно найти: руководство пользователя, диск с драйверами и демо-версией игры Rainbow Six на корейском языке :-), плакат с краткими инструкциями по установке и описанием карты. |  |
Все видеокарты поставляются в retail-упаковке.
| eVGA e-GeForce4 MX 440 | |
|---|---|

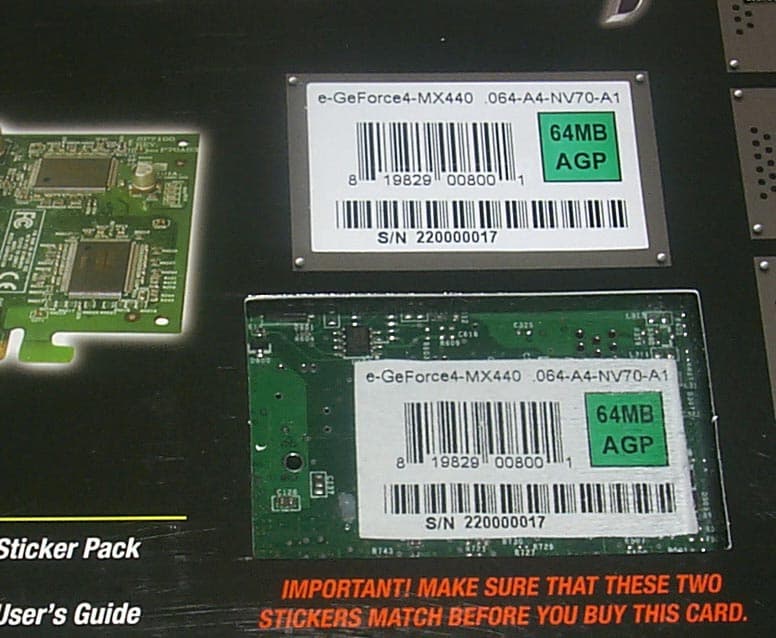

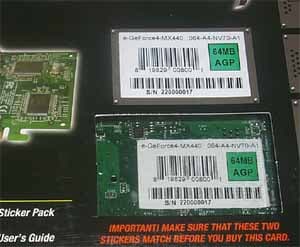

| Наверное, самая привлекательная коробка из всех рассматриваемых сегодня. На обороте бокса можно заметить окно, через которое видна сама видеокарта. При этом нам предлагается сравнить серийные номера на боксе и на самой карте, чтобы убедиться, что карту не подменили. В принципе, для российского рынка это весьма актуально :-). |  |
 | |
| Chaintech A-G440 GeForce4 MX 440 | |
| Упаковка в традициях последних выпусков карт от Chaintech. На коробке изображен двигатель с вызывающим названием GeForceX (Вместо "Х" подставляется цифра в соответствии с содержимым бокса :-) ). |  |

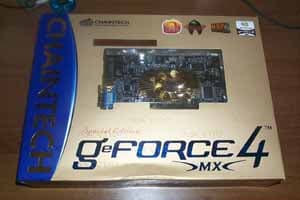

| Chaintech A-G441 GeForce4 MX 440 SE | |

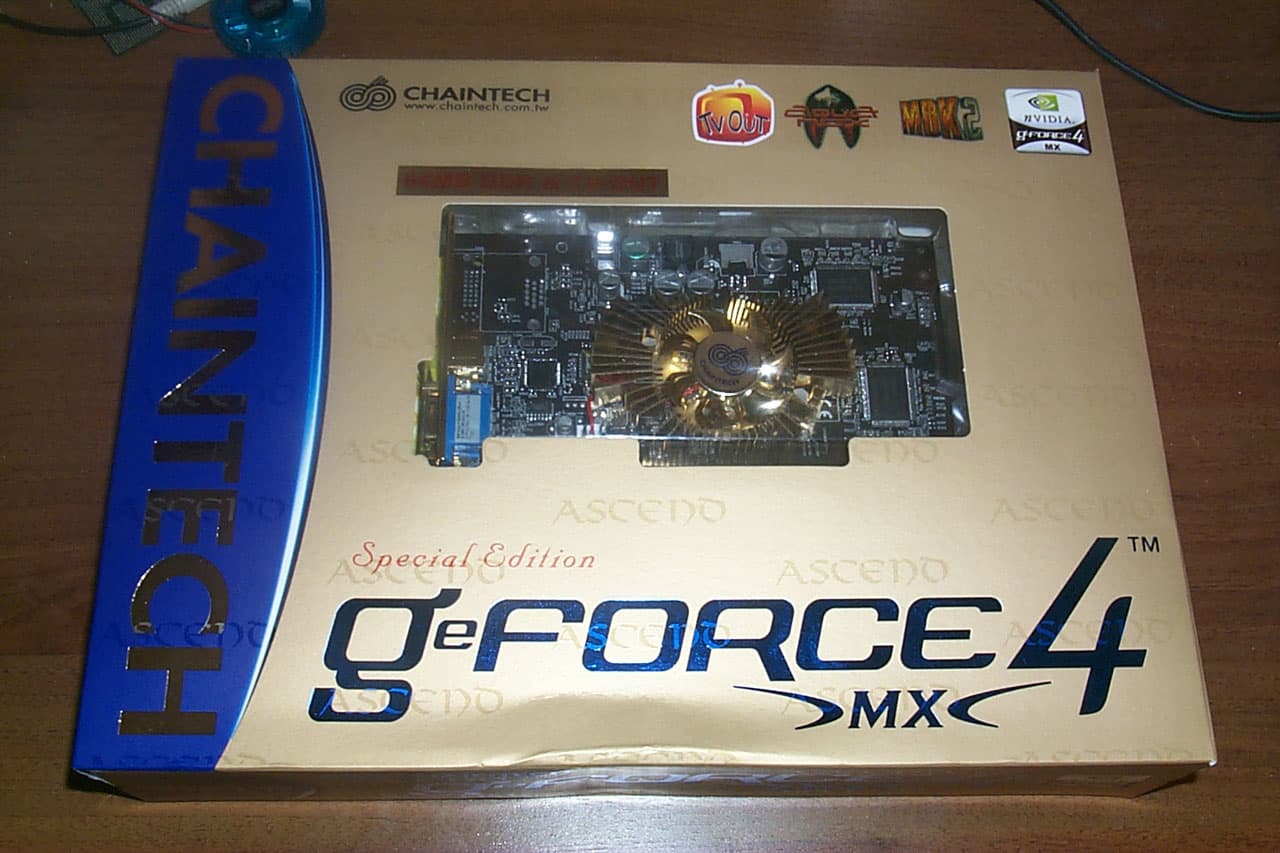

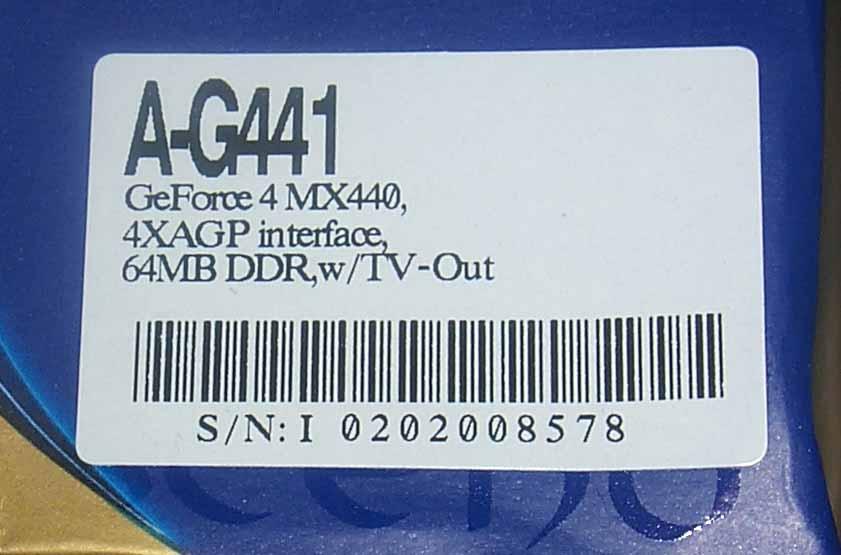

| Перед нами подарочная коробка. Так и хочется ее перевязать ленточкой и подарить кому-нибудь, жаждущему хорошую карту из ряда mainstream. Однако не обошлось и без мелких неприятностей. Посмотрите, что написано на лицевой и оборотной сторонах коробки. Во-первых, ни слова про конкретный продукт - MX 440, расплывчатые фразы MX 440/460 с 32(?!)/64 MB памяти. И только мелкий стикер на углу коробки говорит о том, что внутри именно MX 440. Да и наклейка на лицевой стороне свидетельствует о наличии 64-х мегабайт DDR-памяти. Я считаю, что такой подход, когда экономят на выпуске отдельных коробок с четкими спецификациями конкретной карты, которая находится внутри, весьма вреден с точки зрения возможности введения в заблуждение пользователей, которые не спешат смотреть мелкие стикеры и наклейки. |  |
 | |
 | |
| SUMA Platinum GeForce4 MX 440 | |

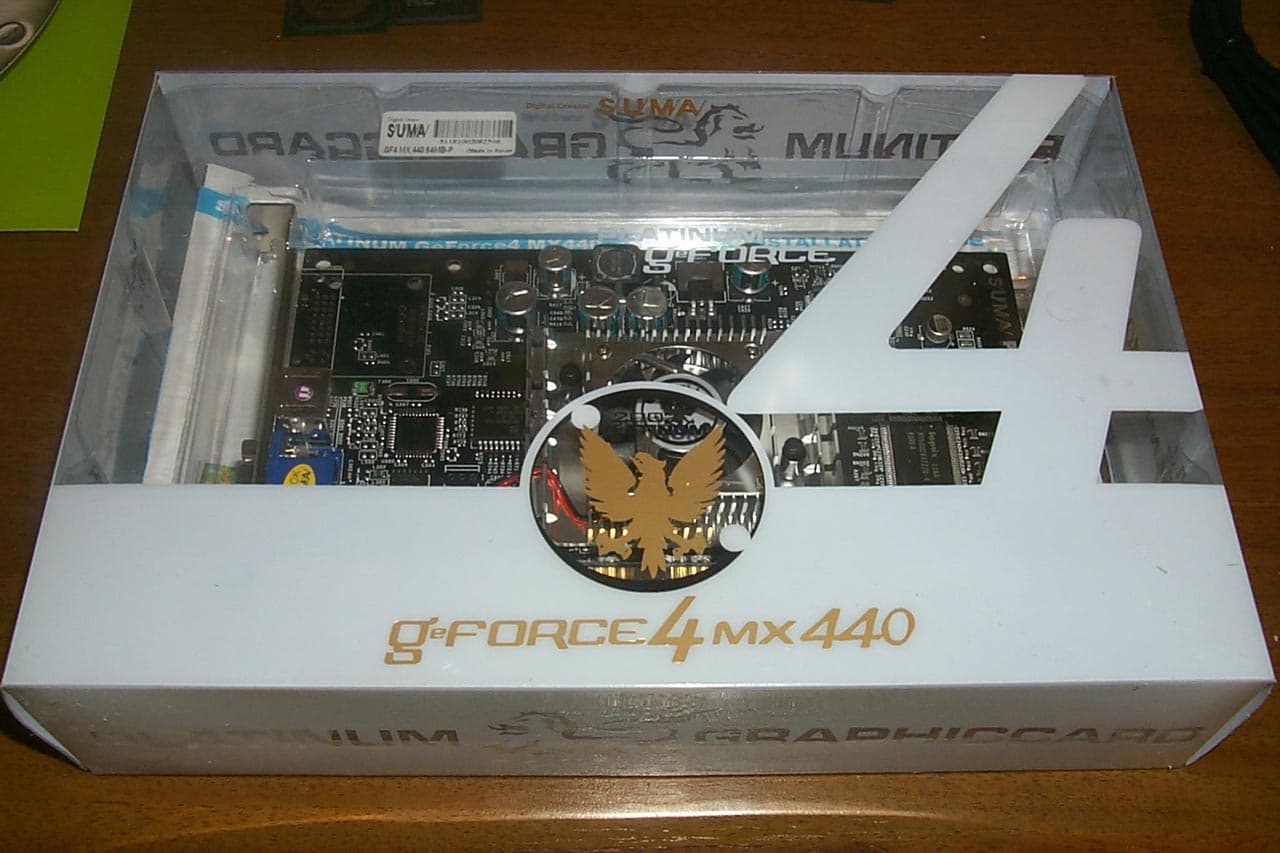

| Это самая элегантная упаковка, уже в традициях SUMA. Прозрачный бокс в светлых тонах и черная карта внутри. Стильно. |  |
На этом рассмотрение особенностей карт мы заканчиваем. По поводу TV-out добавить к предыдущему материалу мне нечего.
Разгон
| eVGA e-GeForce4 MX 440 | 270/400 -> 300/500 MHz |
|---|---|
| Chaintech A-G440 GeForce4 MX 440 | 270/400 -> 310/488 MHz |
| Chaintech A-G441 GeForce4 MX 440 SE | 270/400 -> 310/500 MHz |
| SUMA Platinum GeForce4 MX 440 | 270/400 -> 300/560 MHz |
Как видно, наличие 4ns памяти производства Hynix у карты от SUMA дало большие дивиденды! А вот остальные карты смогли кое-как дотянуть до 250 (500) МГц (несмотря на 5 ns и 200 (400) МГц по штату) кроме Chaintech A-G440 GeForce4 MX 440.
Подчеркну два важных момента:
- при разгоне обязательным условием является наличие дополнительного охлаждения, в частности, обдувающего карту (прежде всего, ее память) вентилятора:
- разгон любой карты зависит от конкретного экземпляра, и поэтому нельзя обобщать вышеприведенные возможности повышения частот на все видеокарты этой марки и даже серии. Показатели разгона мы приводим только как интересное явление; они ни в коей мере не входят в состав обязательных характеристик видеокарты.
Установка и драйверы
Рассмотрим конфигурацию тестового стенда, на котором проводились испытания карт:
- Компьютер на базе Pentium 4 (Socket 478):
- процессор Intel Pentium 4 2200 (L2=512K);
- системная плата ASUS P4T-E (i850);
- оперативная память 512 MB RDRAM PC800;
- жесткий диск Quantum FB AS 20GB;
- операционная система Windows XP.
На стенде использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").
При тестировании применялись драйверы от NVIDIA версии 27.50. VSync отключен, технология S3TC ОТКЛЮЧЕНА.
Для сравнительного анализа приведены показания видеокарт:
- MSI GF4MX440 (GeForce4 MX 440, 270/200 (400) МГц, 64 МБ) - в качестве NVIDIA GeForce4 MX 440;
- Gainward GeForce2 Ti/500 (250/200 (400) МГц, 64 МБ) - в качестве NVIDIA GeForce2 Ti;
- Chaintech A-320 GeForce3 Ti 200 (175/200 (400) МГц, 64 МБ) - в качестве NVIDIA GeForce3 Ti 200;
- ASUS AGP-V8200 Deluxe (GeForce3, 200/230 (460) МГц, 64 МБ) - в качестве NVIDIA GeForce3;
- ATI RADEON 7500 (RADEON 7500, 290/230 (460) МГц, 64 МБ, driver 6.043).
Результаты тестов
Относительно 2D-графики могу только повторить сказанное ранее. У всех потестированных карт качество находится на высоком уровне, позволяющим комфортно работать в разрешении 1600х1200х75Гц и 1280х1024х100Гц.
Приступаем к оценке производительности видеокарты в 3D. В качестве инструментария мы использовали:
- Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) - OpenGL, мультитекстурирование, Grand Cathedral demo, настройки тестирования: quality, S3TC OFF, Trilinear
- Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) - OpenGL, мультитекстурирование, Checkpoint-demo, настройки тестирования - все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут
Для получения более подробной картины производительности карт класса MX 440 я прошу обратиться к нашим 3DGiТогам, где есть много тестов и исследований (очень рекомендую посмотреть раздел по анизотропии).

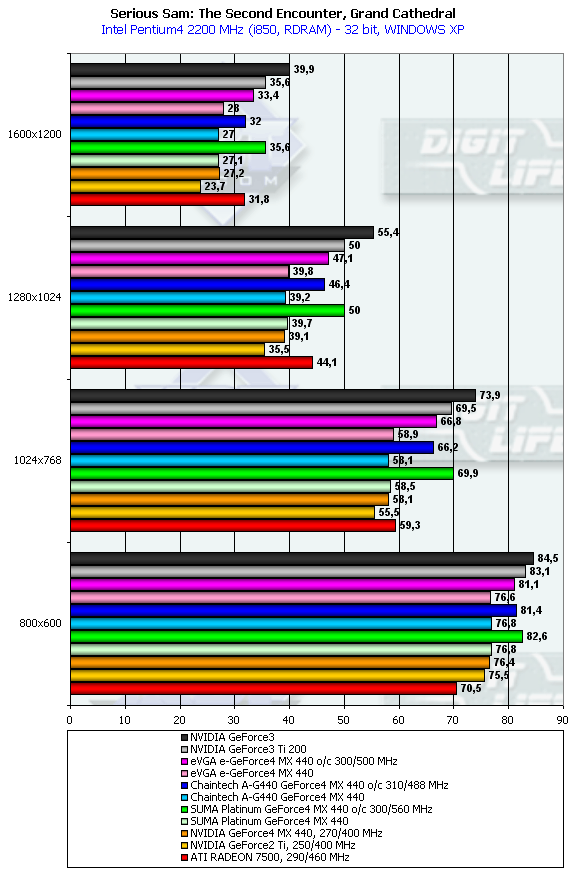

Serious Sam: The Second Encounter
Grand Cathedral, режим quality
Тестирование проводилось в режиме 32-битного цвета.
Хочу еще раз обратить внимание на то, как сильно реагирует RADEON 7500 на активизацию трех текстурных блоков на пиксельном конвейере, что позволяет эта игра. Несмотря на сложность графики, в старших разрешениях эта карта является лидером. Аутсайдером в данном тесте является GeForce2 Ti. Интересно отметить, что столь сильный разгон SUMA Platinum GeForce4 MX 440 позволил этой карте фактически сравняться по производительности с картой на базе GeForce3 Ti 200. Но GeForce3 все же оказался недосягаемым. Почему? Смотрите ниже.

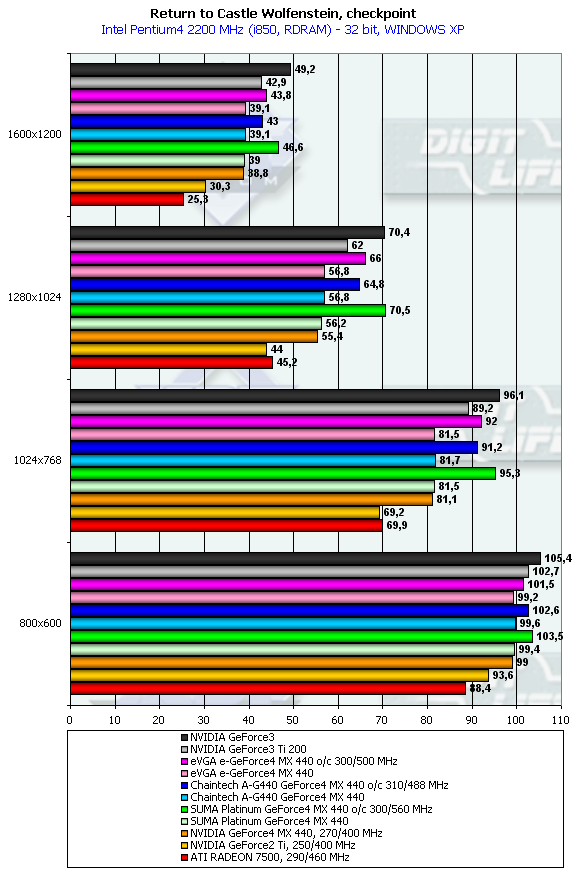

Return to Castle Wolfenstein (Multiplayer)
Checkpoint, режимы максимального качества
Тестирование проводилось в режиме 32-битного цвета при максимально возможной детализации и качестве текстур.
А тут, кроме поражения RADEON 7500, мы видим еще одну интересную картину: SUMA Platinum GeForce4 MX 440 при разгоне обогнала (!) карту на GeForce3 Ti 200 и даже сравнялась с GeForce3! Теперь вернемся к предыдущему тесту. Почему же такая разница? Дело в том, что GeForce3 по своей архитектуре позволяет работать с 4-мя текстурами за проход, когда GeForce4 MX, как и все GeForce2 - только с двумя. И если движок Quake3, на котором сделана игра Return to Castle Wolfenstein, не поддерживает "квадротекстурирование", то Serious Sam - поддерживает. Поэтому в том тесте GeForce3-карты оказались недосягаемыми даже для столь разогнанного MX 440!
Выводы
Ну вот мы с вами и рассмотрели очередную "порцию" видеокарт на базе GeForce4 MX 440. Среди них есть и "звезды". :-)
И еще: некоторые карты имеют прошивку BIOS, которая несовместима с рядом версий драйверов 27.* в Windows 9x. Дефект проявляется в виде мусора на экране и сплошных полос. Поправить можно перепрошивкой BIOS.
- eVGA e-GeForce4 MX 440 нам представила новую компанию, продукция которой, надеюсь, понравится российским пользователям, поскольку представляет интерес как оригинальностью разработок, так и отличным качеством исполнения. Надо еще отметить и неплохую комплектацию.
- Chaintech A-G440 GeForce4 MX 440 примечательна нашим читателям прежде всего тем, что имеет почти самую низкую цену из всех ныне представленных на рынке карт на базе MX 440, а Chaintech A-G441 GeForce4 MX 440 SE подойдет в качестве отличного подарка для жаждущих апгрейда :-).
- SUMA Platinum GeForce4 MX 440 - на сегодня это самая разгоняемая карта из всех. Надо отметить еще и комплект поставки, который сам по себе визуально очень приятный, а также в нем имеется переходник S-Video-to-RCA.
Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.
Плюсы:
- Очень хорошая производительность в 3D-графике (выше, чем у GeForce2 Ti - карт);
- Отличное качество исполнения всех протестированных экземпляров;
- Хорошая комплектация Retail-поставок;
- Отличная разгоняемость у карты от SUMA;
- Относительно низкие цены;
- Великолепная поставка и привлекательный дизайн у Chaintech A-G441 GeForce4 MX 440 SE;
- Уникальная система охлаждения ACS у карты от eVGA.
Минусы:
- Отсутствие переходников S-Video-to-RCA в комплектах поставок у eVGA и Chaintech.
