3DGiТоги: апрель 2002 года

ежемесячный отчет о драйверах и сравнение производительности популярных 3D-акселераторов

Ежемесячные 3DGiТоги — это проект iXBT.com, целью которого является предоставление ежемесячных отчетов о выходе новых драйверов под Windows XP и Windows 9x/ME для популярных видеокарт за прошедший календарный срок (в данном выпуске рассмотрены драйверы, вышедшие с 10-го марта 2002 года по 10-е апреля 2002 года). Как обычно, в материале много диаграмм, содержащих информацию по изменениям в работе видеокарт при переходе на последние версии драйверов, а также сводных диаграмм производительности популярных современных видеокарт. В традициях наших 3DGiТогов было и остается определение наилучших соотношений цена/производительность. Вопросы по качеству рассмотрены пока в рамках Windows ME.

Это наш 23-й выпуск 3DGiТогов.

СОДЕРЖАНИЕ

1. Конфигурация тестовых стендов и список ПО, используемого в тестировании
2. Список видеокарт, принявших участие в тестировании
3. Что нового в 3DGiТогах за апрель 2002 года
4. Сводные диаграммы результатов тестирования и общие итоги тестов
5. Исследование работы анизотропной фильтрации
6. Исследование минимальных и максимальных значений FPS при помощи Giants (Windows ME) (от марта 2002 года)
7. Исследование разницы в производительности между платформами на базе Intel Pentium4: i850 и i845D (от апреля 2002 года)

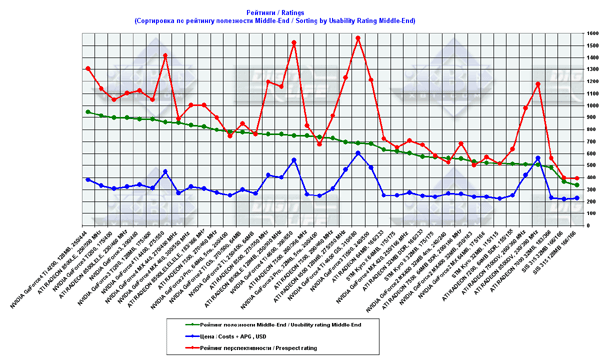

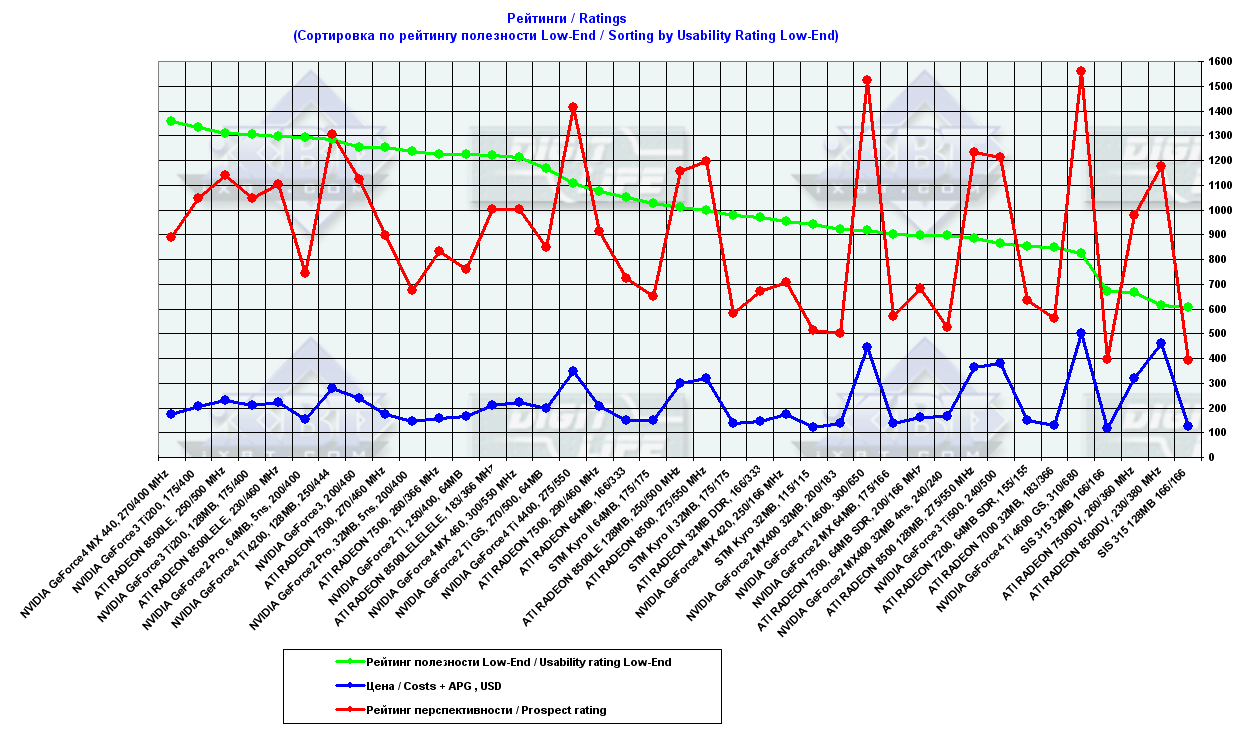

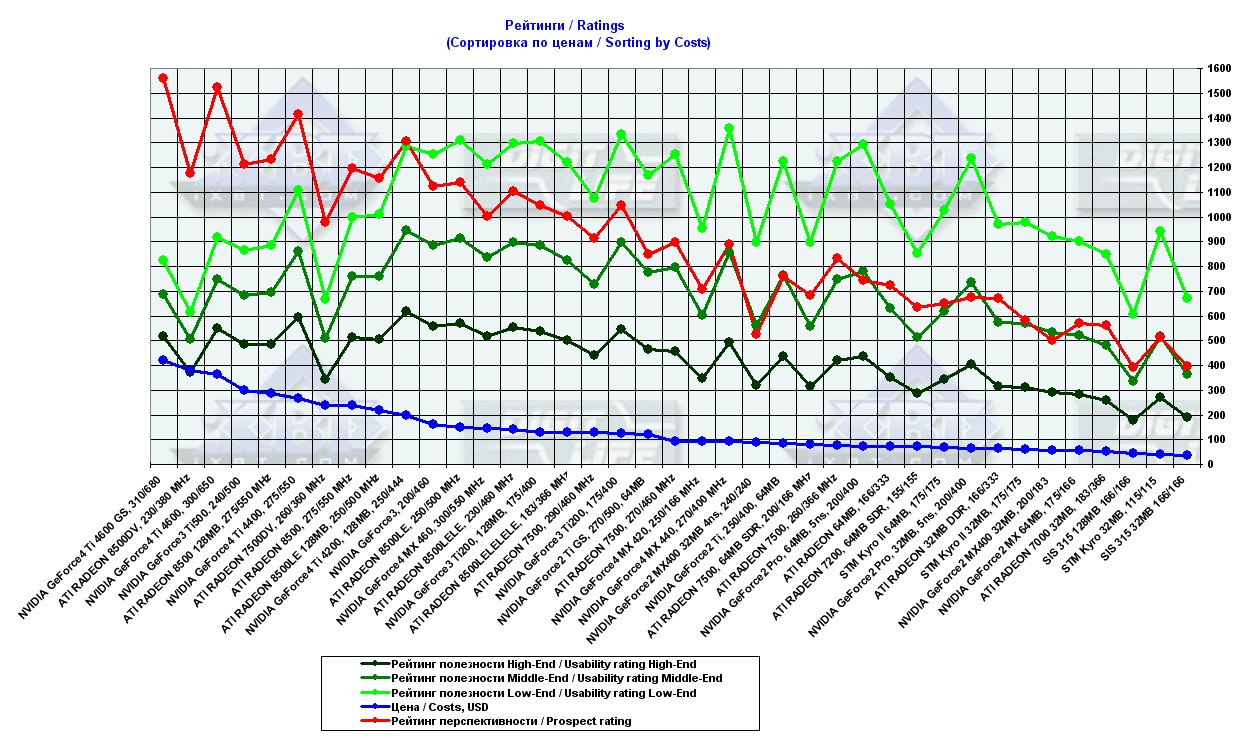

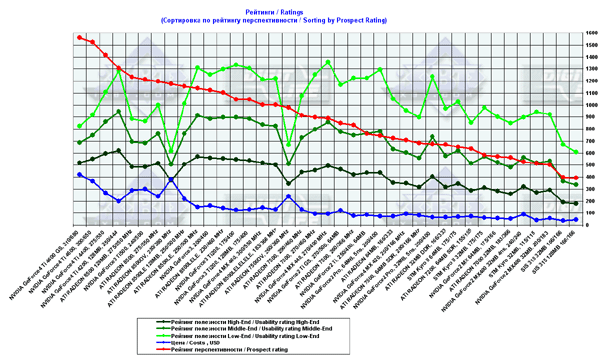

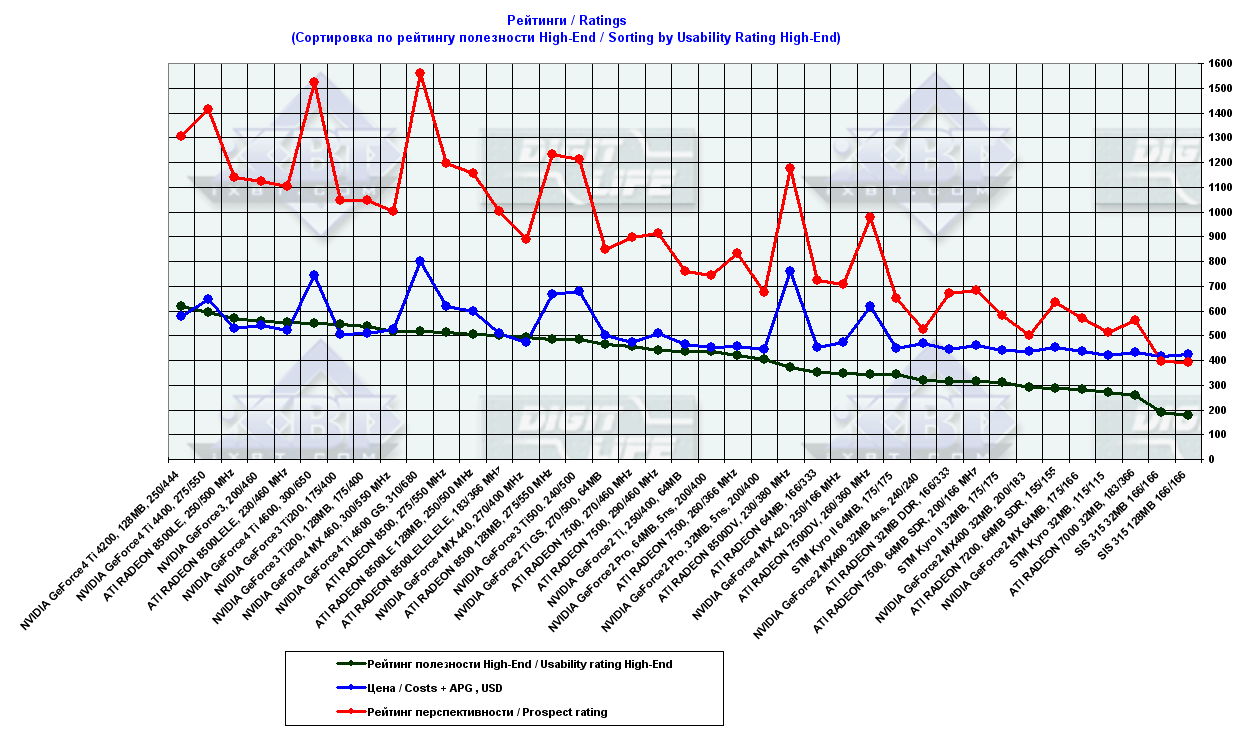

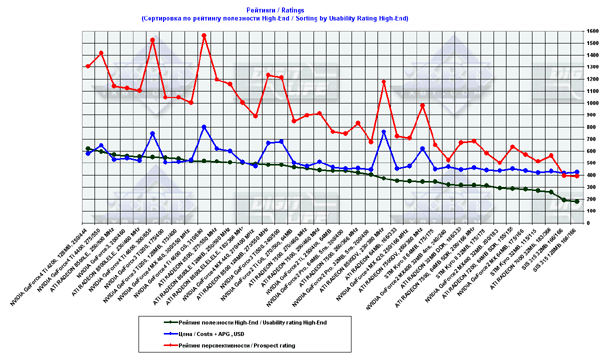

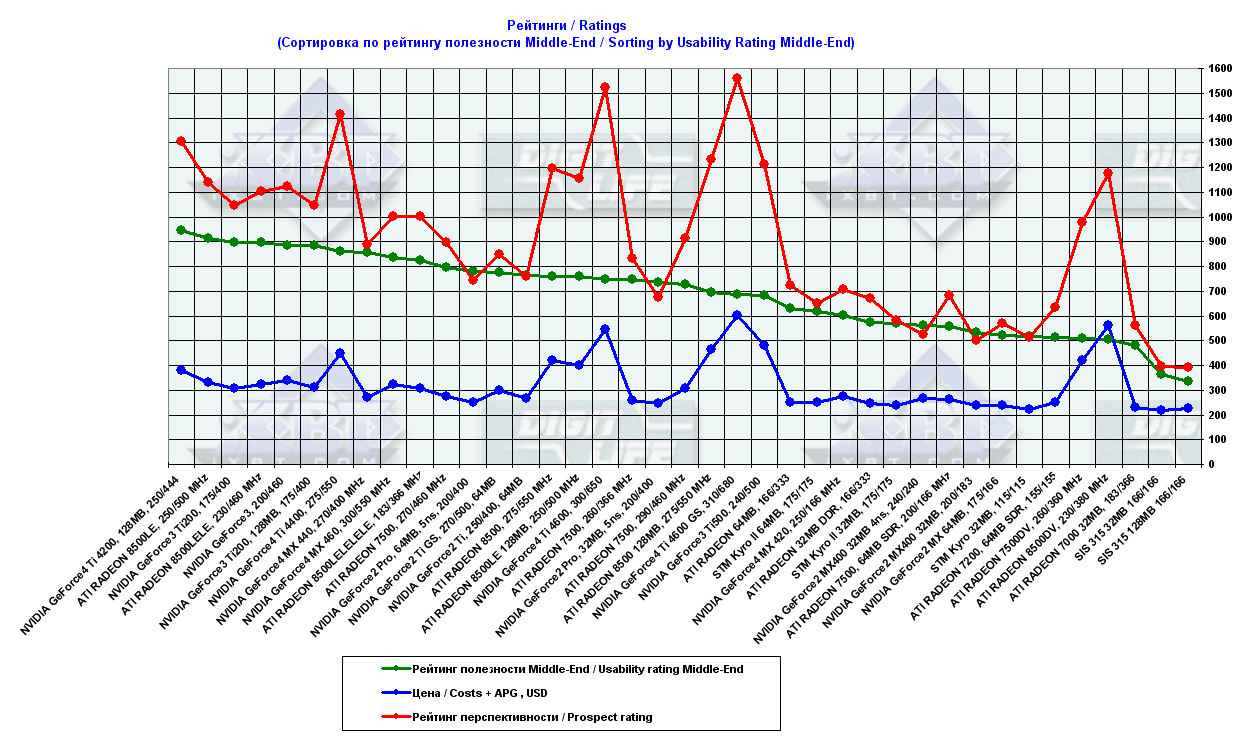

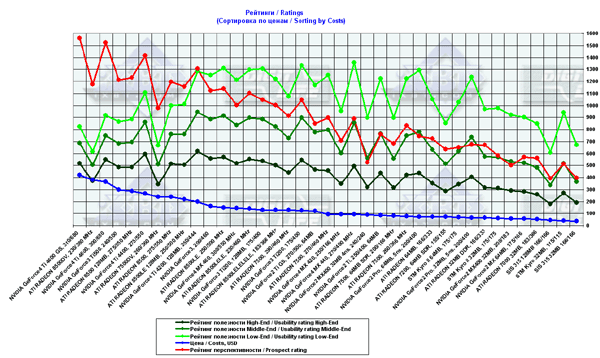

8. Расчет рейтингов 3D-акселераторов на конец апреля 2002 года
9. Галереи скриншотов

1. Конфигурация тестовых стендов

1.1. Компьютер на базе Pentium 4 2200 MHz: процессор Intel Pentium 4 2200 (L2=512K); системная плата ASUS P4T-E (i850); оперативная память 512 MB RDRAM PC800; жесткий диск Quantum FB AS 20GB.
1.2. Компьютер на базе Pentium III 1000 MHz: процессор Intel Pentium III 1000EB; системная плата Chaintech 6OJV2 (i815E); оперативная память 256 MB SDRAM PC133; жесткий диск IBM DPTA 20GB.
1.3. Компьютер на базе Athlon XP 2000+ : процессор AMD Athlon XP 2000+ (1666 MHz); системная плата EpoX 8KHA+ (VIA KT266A); оперативная память 512 MB DDR SDRAM PC2100; жесткий диск Seagate Barracuda IV 40GB.
1.4. Компьютер на базе Athlon 1000 MHz (100 MHz x 10): процессор AMD Athlon 1000 MHz; системная плата MSI K7T Turbo Limited Edition (VIA KT133A); оперативная память 256 MB SDRAM PC133; жесткий диск Fujitsu MPF 20GB.

1.5. Компьютер на базе Pentium 4 2200 MHz: процессор Intel Pentium 4 2200; системная плата Leadtek P4845D (i845D); оперативная память 512 MB DDR SDRAM PC2100; жесткий диск Quantum FB AS 20GB.

На всех стендах установлены операционные системы Windows ME и Windows XP, DirectX 8.1, использовались мониторы ViewSonic P810 (21"), ViewSonic P817 (21").

В качестве инструментов для тестирования использовались:

• Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, Checkpoint-demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут

  Порядок тестирования: нажатием клавиши '~' вызываете консоль, где набираете:


  timedemo 1 (нажать Enter)
demo checkpoint (нажать Enter)




• 3DMark2001 SE Pro (MadOnion/Remedy), Game3 "Lobby" — DirectX 8.0, Hardware TCL, мультитекстурирование, LOW Details, DXTC OFF, двойная буферизация, 24-битный Z-буфер

  Порядок тестирования:


  через меню настроек 3DMark2001
с использованием Batch-режима




• Serious Sam: The Second Encounter v.1.05 (Croteam/GodGames) — OpenGL, мультитекстурирование, Grand Cathedral demo, настройки тестирования: quality, S3TC OFF

  Порядок тестирования: нажатием клавиши '~' вызываете консоль, где набираете:


  dem_bProfile=1 (нажать Enter)
из меню запускаете Grand Cathedral demo




• Quake3 Arena v.1.17 (id Software/Activision) — OpenGL, мультитекстурирование, Quaver, настройки тестирования все на максимальном уровне: уровень детализации — High, уровень детализации текстур — №4, S3TC OFF, плавность кривых поверхностей резко увеличена при помощи переменных r_subdivisions "1" и r_lodCurveError "30000" (подчеркну, что по умолчанию r_lodCurveError "250" !), конфигурации можно скачать тут


• 3DMark2001 Pro (MadOnion/Remedy) — DirectX 8.0, Hardware TCL, Game1, Game2, Game3, Game4, уровни детализации Low, High


• Comanche4 Benchmark Demo (NovaLogic) — Direct3D, Shaders, Hardware T&L, Dot3, cube texturing, максимально возможное качество

  Порядок тестирования: запускаете игру следующим образом:


  c4demo.exe /advbench fps.txt 1024 32 noaudio nct dx7 (нажать Enter)



• RightMark Video Analyzer v.0.3.2 (Philip Gerasimov) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4).

  настройки тестирования: pixel shaders 1.1, shadow buffers OFF.

2. Список видеокарт

Ниже я приведу список исследуемых графических процессоров (видеокарт), состоящий из ссылок на страницы; каждая посвящена обзору последних версий драйверов для платы на данном чипе, а также описывает краткую характеристику самой карты. В сводных диаграммах приведены также значения производительности, полученные на разогнанных видеокартах.

Порядок тестирования таков:

1. Оценка новых версий драйверов производится на разных стендах:
   • для видеокарт стоимостью до $80 используются:
     • для тестирования под Windows ME — стенд на базе Pentium III 1000 MHz;
     • для тестирования под Windows XP — стенд на базе Athlon 1000 MHz;
   • для видеокарт стоимостью свыше $80 используются:
     • для тестирования под Windows ME — стенд на базе Pentium4 2200 MHz;
     • для тестирования под Windows XP — стенд на базе AthlonXP 2000+;
2. Формирование сводных диаграмм сравнительного анализа производительности видеокарт производится по сходной схеме:
   • сводные диаграмма по видеокартам стоимостью до $80 на базе всех стендов;
   • сводные диаграммы по видеокартам стоимостью свыше $80 на базе стендов на Pentium 4 2100 MHz и Athlon XP 2000+.

Выход драйверов от производителей видеокарт (если они не являются производителями соответствующих графических процессоров) я не учитываю вследствие многочисленности таких версий и невозможности физически их все проверить.

Замечания и наблюдения по рассматриваемым версиям драйверов можно найти на страницах, посвященных конкретным видеокартам (см. список ниже). Проверка качества 3D-графики осуществлялась на следующем программном обеспечении:

• Return to Castle Wolfenstein (id Software/Activision)
• Unreal (Epic MegaGames/Digital Extremes/GT Interactive)
• Comanche4 (Novalogic)
• Need for Speed: Porsche 2000 (Electronic Arts/EA Games)
• Colin McRae Rally 2 (Codemasters)
• Red Faction (Volition/THQ)
• realMyst (Cyan Worlds/Mattel Interactive)
• Serious Sam (Croteam/GodGames)
• Rally Trophy (Bugbear Entertainment/JoWood Productions)
• Sacrifice (Shiny/Interplay)
• Codename: Outbreak (Venom)(GSC Game World/Руссобит-М/Virgin Interactive Entertainment)
• The Operative: No One Lives Forever (Monolith Productions/FOX Interactive)
• Severance: Blade of Darkness (Rebel Act Studios/Codemasters)
• Giants: Citizen Kabuto (Planet Moon Studios/Digital Mayhem/Interplay)
• Black & White (Lionhead Studios/EA Games)
• Clive Barker's Undying (EALA/EA Games)
• ИЛ2: Штурмовик (1C Maddox Games/UbiSoft)
• Max Payne (Remedy/GodGames)
• 3D Mark 2001 Pro (Madonion.com/Remedy)
• AquaNox (Fishtank/Massive Development)
• Serious Sam: The Second Encounter (Croteam/GodGames)
• Command & Conquer: Renegate (Westwood Studios/EA Games)
• Medal of Honor: Allied Assault (EA Games)

Прошу не возмущаться, что вашей любимой игры нет в данном списке; по мере возможности мы будем расширять и изменять список игр, на которых будет проверяться работа видеокарт.

Итак, список карт:

1. NVIDIA GeForce2 MX400 32MB SDR 5.5ns (200/183 MHz)
2. NVIDIA GeForce2 MX400 32MB SDR 4ns (240/240 MHz)
3. NVIDIA GeForce2 MX 64MB SDR 6ns (175/166 MHz)
4. NVIDIA GeForce2 Pro 64MB DDR 5ns (200/400 MHz)
5. NVIDIA GeForce2 Pro 32MB DDR 5ns (200/400 MHz)
6. NVIDIA GeForce2 Ti 64MB DDR 5ns (250/400 MHz)
7. NVIDIA GeForce2 Ti 64MB DDR 4ns Golden Sample (270/500 MHz) — с мая 2002 года будет снято с рассмотрения
8. NVIDIA GeForce4 MX 420 64MB SDR 6ns (250/166 MHz)
9. NVIDIA GeForce4 MX 440 64MB DDR 5ns (270/400 MHz)
10. NVIDIA GeForce4 MX 460 64MB DDR 3.6ns (300/550 MHz)
11. NVIDIA GeForce3 64MB DDR 3.8ns (200/460 MHz) — с мая 2002 года будет снято с рассмотрения
12. NVIDIA GeForce3 Ti 500 64MB DDR 3.8ns (240/500 MHz)
13. NVIDIA GeForce3 Ti 200 64MB DDR 5ns (175/400 MHz)
14. NVIDIA GeForce3 Ti 200 128MB DDR 5ns (175/400 MHz)
15. NVIDIA GeForce4 Ti 4200 128MB DDR 4ns (250/444 MHz)
16. NVIDIA GeForce4 Ti 4400 128MB DDR 3.6ns (275/550 MHz)
17. NVIDIA GeForce4 Ti 4600 128MB DDR 2.8ns (300/650 MHz)
18. NVIDIA GeForce4 Ti 4600 GS 128MB DDR 2.8ns (310/680 MHz)
19. ATI RADEON 7000 (RADEON VE) 32MB 64bit DDR 5.5ns (183/183 Mhz)
20. ATI RADEON 7200 64MB SDR 6ns (155/155 MHz)
21. ATI RADEON 32MB DDR 6ns (166/333 MHz)
22. ATI RADEON 64MB DDR 5.5ns (166/333 MHz)
23. ATI RADEON 7500 64MB SDR 6ns (200/166 MHz)
24. ATI RADEON 7500 64MB DDR 5.5ns (230/333 MHz)
25. ATI RADEON 7500 64MB DDR 4ns (270/460 MHz)
26. ATI RADEON 7500 64MB DDR 4ns (290/460 MHz)
27. ATI All-in-Wonder RADEON 7500DV 64MB DDR 5ns (260/380 MHz)
28. ATI RADEON 8500 128MB DDR 3.6ns (275/550 MHz)
29. ATI RADEON 8500 64MB DDR 3.6ns (275/550 MHz)
30. ATI RADEON 8500LE 64MB DDR 5ns (183/366 MHz)
31. ATI RADEON 8500LE 64MB DDR 4ns (230/460 MHz)
32. ATI RADEON 8500LE 64MB DDR 3.6ns (250/500 MHz)
33. ATI RADEON 8500LE 128MB DDR 4ns (250/500 MHz)
34. ATI All-in-Wonder RADEON 8500DV 64MB DDR 5ns (230/380 MHz)
35. STMicroelectronics KYRO 32MB SDR 7ns (115/115 MHz) — с мая 2002 года будет снято с рассмотрения
36. STMicroelectronics KYRO II 64MB SDR 5ns (175/175 MHz)
37. STMicroelectronics KYRO II 32MB SDR 5ns (175/175 MHz)
38. SIS 315 32MB SDR 6ns (166/166 MHz)
39. SIS 315 128MB SDR 6ns (166/166 MHz) — с мая 2002 года будет снято с рассмотрения

Предполагаемые добавления в список видеокарт в следующих 3DGiТогах:

1. SIS Xabre400 64MB DDR 4ns (250/500 MHz);
2. NVIDIA GeForce4 MX440 Ultra 64MB DDR 3.6ns (270/550 MHz);
3. NVIDIA GeForce4 Ti 4200 64MB DDR 4ns (250/500 MHz).

Архив (видеокарты, по которым с начала 2001 года больше не обновляется информация):

1. NVIDIA Riva TNT — с января 2001 года снято с рассмотрения
2. NVIDIA Riva TNT2 M64 — с марта 2001 года снято с рассмотрения
3. NVIDIA Riva TNT2 — с апреля 2001 снято с рассмотрения
4. NVIDIA GeForce256 SDR — с апреля 2001 года снято с рассмотрения
5. i815 Graphics (i752) — с мая 2001 года снято с рассмотрения
6. ATI RAGE MAXX — с мая 2001 года снято с рассмотрения
7. Matrox G400 MAX — с мая 2001 года снято с рассмотрения
8. S3 Savage4 — с июля 2001 года снято с рассмотрения
9. S3 Savage2000 — с июля 2001 года снято с рассмотрения
10. 3dfx Velocity 100 — с июля 2001 года снято с рассмотрения
11. NVIDIA GeForce2 MX 32MB 64bit DDR — с августа 2001 года снято с рассмотрения
12. NVIDIA Riva TNT2 Ultra 32MB — с сентября 2001 года снято с рассмотрения
13. NVIDIA GeForce256 32MB DDR — с сентября 2001 года снято с рассмотрения
14. NVIDIA GeForce2 Pro 64MB DDR 5.5 ns — с сентября 2001 года снято с рассмотрения
15. 3dfx Voodoo3 1000 16MB — с сентября 2001 года снято с рассмотрения
16. 3dfx Voodoo3 2000 16MB — с сентября 2001 года снято с рассмотрения
17. 3dfx Voodoo4 4500 32MB — с сентября 2001 года снято с рассмотрения
18. STMicroelectronics KYRO 64MB — с сентября 2001 года снято с рассмотрения
19. NVIDIA GeForce256 SDR 64bit 32MB — с октября 2001 года снято с рассмотрения
20. NVIDIA GeForce2 GTS 64MB DDR — с октября 2001 года снято с рассмотрения
21. 3dfx Voodoo3 3000 16MB — с ноября 2001 года снято с рассмотрения
22. NVIDIA GeForce2 MX 16MB AGP — с ноября 2001 года снято с рассмотрения
23. NVIDIA GeForce2 MX200 32MB 5.5 ns AGP — с ноября 2001 года снято с рассмотрения
24. ATI RAGE 128 Pro 32MB — с ноября 2001 года снято с рассмотрения
25. NVIDIA GeForce2 MX 32MB 5.5 ns AGP — с ноября 2001 года снято с рассмотрения
26. 3dfx Voodoo5 5500 64MB — с декабря 2001 года снято с рассмотрения
27. Matrox G400 32MB — с декабря 2001 года снято с рассмотрения
28. Matrox G450 16MB 64bit DDR — с декабря 2001 года снято с рассмотрения
29. NVIDIA GeForce2 MX 32MB AGP — с февраля 2002 года снято с рассмотрения
30. NVIDIA GeForce2 MX400 32MB 4.5 ns AGP — с февраля 2002 года снято с рассмотрения
31. NVIDIA GeForce2 MX 32MB PCI — с февраля 2002 года снято с рассмотрения
32. NVIDIA GeForce2 GTS 32MB DDR — с февраля 2002 года снято с рассмотрения
33. NVIDIA GeForce2 Pro 32MB DDR 5 ns — с февраля 2002 года снято с рассмотрения
34. NVIDIA GeForce2 Ultra 64MB DDR — с февраля 2002 года снято с рассмотрения
35. NVIDIA GeForce3 64MB DDR Golden Sample (220/480 MHz) — с февраля 2002 года снято с рассмотрения
36. Matrox G550 32MB 64bit DDR — с февраля 2002 года снято с рассмотрения
37. NVIDIA GeForce2 Pro 64MB DDR 4.5ns (220/450 MHz) — с марта 2002 года снято с рассмотрения
38. ATI RADEON 32MB SDR 6ns (160/160 MHz) — с марта 2002 года снято с рассмотрения
39. Trident Blade XP 32MB SDR 6ns (166/166 MHz) — с марта 2002 года снято с рассмотрения
40. ATI RADEON 64MB DDR 5.5ns (183/366 MHz) — с марта 2002 года снято с рассмотрения
41. NVIDIA GeForce2 MX200 32MB SDR 6ns (175/166 MHz) — с апреля 2002 года снято с рассмотрения
42. NVIDIA GeForce2 MX 32MB SDR 5ns (175/200 MHz) — с апреля 2002 года снято с рассмотрения
43. ATI RADEON LE 32MB DDR 6ns (148/296 MHz) — с апреля 2002 года снято с рассмотрения
44. ATI RADEON 7500 128MB SDR 6ns (200/166 MHz) — с апреля 2002 года снято с рассмотрения

3. Новости за апрель 2002 года и текущие дела

• 3.1. За период с 10-го марта 2002 года по 10-е апреля 2002 года вышли следующие драйверы:


  • от NVIDIA серия Detonator XP (4), видеокарты на базе Riva TNT, Riva TNT2M64/Vanta, TNT2/Pro/Ultra, GeForce256 SDR/DDR, GeForce2 GTS/MX/Pro/Ultra/Ti, GeForce3/Ti 200/500, GeForce4 Ti/MX, версии:


    • Windows 9x/ME: 28.32;
    • Windows XP: 28.32; 28.35; 28.80;




  • от ATI, видеокарты на базе RADEON/RADEON 7000/7200/7500/8500, версии:


    • Windows 9x/ME: 9.023; 9.026;
    • Windows XP: 6.052; 6.058;
  • от SIS, видеокарты на базе SIS 315, версии:


    • Windows 9x/ME: 2.04; 2.05;
    • Windows XP: 2.04; 2.05;

• 3.2. Напоминаем, что начиная с 21-го выпуска, 3DGiТоги перешли на ежемесячное тестирование видеокарт под двумя операционными системами: Windows XP и Windows ME, но только в 32-битном цвете! 16-битный цвет больше не исследуется, для получения информации по производительности в этой глубине цвета просьба использовать архивные материалы.

• 3.3. Начиная с этого выпуска, тест на базе Giants заменен на бенчмарк Comanche4 Demo.

• 3.4. На стендах на базе Pentium III и Athlon (где проходят тестирование карты стоимостью до $80) разрешение 1600х1200 заменено на 800х600, поскольку на этих стендах исследуется много медленных карт, для которых разрешение 1600х1200 практически бесполезно.

• 3.5. Исследование анизотропной фильтрации в феврале 2002 года обновлено на базе тестов в Serious Sam: The Second Encounter и 3DMark2001 (Game1,2,3 Low).

• 3.6. Тестирование в 3DMark2001 в марте 2002 года обновлено на базе 3DMark2001 SE и произведено на двух платформах: Pentium4 и Athlon XP.

• 3.7. В этом выпуске мы исследовали разницу в производительности ряда ведущих 3D-акселераторов между платформами на базе Intel Pentium4: i850 и i845D. Результаты смотрите здесь. Напомню, что в ноябре 2001 года мы уже проводили подобное исследование разницы в производительности между платформами на базе Intel Pentium4: i850 и VIA P4X266.

• 3.8. Освещение технологии S3TC для тех видеокарт, которые ее поддерживают, перенесено в архив, поскольку, начиная с февраля 2002 года при тестировании компрессия текстур ВЫКЛЮЧЕНА, как наносящая урон качеству 3D-графики (это при том, что новых игр, где использовались бы заранее сжатые и специально подготовленные текстуры, нет).

• 3.9. В галереях скриншотов (см. ниже) имеются скриншоты, полученные на альфа-версии игры Epic Games Unreal2. К сожалению, пока игра (да и игры как таковой там еще нет, просто набор уровней) работает только на видеокартах на базе NVIDIA GeForce256/2/3. Наибольшее число скриншотов представлено в разделе по карте на базе NVIDIA GeForce3.

• 3.10. В марте 2002 года на базе Pentium4-стенда обновлено исследование минимальных и максимальных значений FPS при помощи Giants (Windows ME). Эти же результаты можно увидеть в п.4 раздельно по разрешениям.

  Замечание: При посмотре минимальных значений производительности нельзя учитывать разовые мгновенные падения FPS у всех акселераторов, поскольку это может быть следствием активизации каких-либо функций операционной системы, которые могли на короткое время занять все ресурсы процессора. Только неоднократно повторяющиеся минимальные значения производительности могут служить основанием для определения играбельности на той или иной карте в том или ином разрешении.

• 3.11. В состав тестовых инструментов 3DGiТогов введен новый тест RightMark Video Analyzer, который создается сотрудниками iXBT.com, и первую бета-версию этого теста мы представили уже в обзоре NVIDIA GeForce4 Ti. В данном тестировании участвует версия 0.3.2, использующая техники пиксельных (версия 1.1 и 1.4) и вершинных шейдеров, а также буферы теней. Для полноценного сравнения карт на базе NVIDIA GeForce3,4 и ATi RADEON 8500/LE между собой использовались шейдеры версии 1.1, а также буфер теней был отключен.

• 3.12. В марте 2002 года обновлена методика вычисления коэффициента полезности в рейтингах видеокарт.

4. Сводные диаграммы производительности видеокарт на последних версиях драйверов за апрель 2002 года

Красным цветом на диаграммах выделены разогнанные видеокарты, после значка o/c (overclocked, разгон) указаны частоты разгона.

• 4.1. Return to Castle Wolfenstein — настройки максимального качества
  • Windows ME
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1024x768
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1280x1024
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1600x1200
    • Тестирование на базе Athlon 1000 МГц, разрешение 800x600
    • Тестирование на базе Athlon 1000 МГц, разрешение 1024x768
    • Тестирование на базе Athlon 1000 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1024x768
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1600x1200
    • Тестирование на базе Pentium III 1000 МГц, разрешение 800x600
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1024x768
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1280x1024



  • Windows XP
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1024x768
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1280x1024
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1600x1200
    • Тестирование на базе Athlon 1000 МГц, разрешение 800x600
    • Тестирование на базе Athlon 1000 МГц, разрешение 1024x768
    • Тестирование на базе Athlon 1000 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1024x768
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1600x1200
    • Тестирование на базе Pentium III 1000 МГц, разрешение 800x600
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1024x768
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1280x1024



• 4.2. Quake3, QUAVER, — максимальные настройки
  • Windows ME
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1024x768
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1280x1024
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1600x1200
    • Тестирование на базе Athlon 1000 МГц, разрешение 800x600
    • Тестирование на базе Athlon 1000 МГц, разрешение 1024x768
    • Тестирование на базе Athlon 1000 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1024x768
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1600x1200
    • Тестирование на базе Pentium III 1000 МГц, разрешение 800x600
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1024x768
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1280x1024



  • Windows XP
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1024x768
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1280x1024
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1600x1200
    • Тестирование на базе Athlon 1000 МГц, разрешение 800x600
    • Тестирование на базе Athlon 1000 МГц, разрешение 1024x768
    • Тестирование на базе Athlon 1000 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1024x768
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1600x1200
    • Тестирование на базе Pentium III 1000 МГц, разрешение 800x600
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1024x768
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1280x1024



• 4.3. Comanche4
  • Windows ME
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1024x768
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1280x1024
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1600x1200
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1024x768
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1600x1200
  • Windows XP
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1024x768
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1280x1024
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1600x1200
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1024x768
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1600x1200



• 4.4. Giants
  • Исследование минимальных и максимальных значений производительности (Windows ME)
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1024x768@32bpp
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1280x1024@32bpp
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1600x1200@32bpp



• 4.5. 3DMark2001, Game3 Low Details (Lobby)
  • Windows ME
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1024x768
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1280x1024
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1600x1200
    • Тестирование на базе Athlon 1000 МГц, разрешение 800x600
    • Тестирование на базе Athlon 1000 МГц, разрешение 1024x768
    • Тестирование на базе Athlon 1000 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1024x768
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1600x1200
    • Тестирование на базе Pentium 4 2200 МГц, 800x600, Anti-aliasing
    • Тестирование на базе Pentium 4 2200 МГц, 1024x768, Anti-aliasing
    • Тестирование на базе Pentium 4 2200 МГц, 1280x1024, Anti-aliasing
    • Тестирование на базе Pentium III 1000 МГц, разрешение 800x600
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1024x768
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1280x1024
  • Windows XP
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1024x768
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1280x1024
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1600x1200
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), 800x600, Anti-aliasing
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), 1024x768, Anti-aliasing
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), 1280x1024, Anti-aliasing
    • Тестирование на базе Athlon 1000 МГц, разрешение 800x600
    • Тестирование на базе Athlon 1000 МГц, разрешение 1024x768
    • Тестирование на базе Athlon 1000 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1024x768
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1600x1200
    • Тестирование на базе Pentium III 1000 МГц, разрешение 800x600
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1024x768
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1280x1024



• 4.6. Serious Sam: The Second Encounter
  • Windows ME
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1024x768
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1280x1024
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1600x1200
    • Тестирование на базе Athlon 1000 МГц, разрешение 800x600
    • Тестирование на базе Athlon 1000 МГц, разрешение 1024x768
    • Тестирование на базе Athlon 1000 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1024x768
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1600x1200
    • Тестирование на базе Pentium 4 2200 МГц, 800x600, Anti-aliasing
    • Тестирование на базе Pentium 4 2200 МГц, 1024x768, Anti-aliasing
    • Тестирование на базе Pentium 4 2200 МГц, 1280x1024, Anti-aliasing
    • Тестирование на базе Pentium III 1000 МГц, разрешение 800x600
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1024x768
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1280x1024
  • Windows XP
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1024x768
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1280x1024
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), разрешение 1600x1200
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), 800x600, Anti-aliasing
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), 1024x768, Anti-aliasing
    • Тестирование на базе Athlon XP 2000+ (1666 МГц), 1280x1024, Anti-aliasing
    • Тестирование на базе Athlon 1000 МГц, разрешение 800x600
    • Тестирование на базе Athlon 1000 МГц, разрешение 1024x768
    • Тестирование на базе Athlon 1000 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1024x768
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1600x1200
    • Тестирование на базе Pentium III 1000 МГц, разрешение 800x600
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1024x768
    • Тестирование на базе Pentium III 1000 МГц, разрешение 1280x1024



• 4.7. 3DMark2001
  • Windows ME
    • Тестирование на базе Athlon XP 2000+, 1024x768, 3D Marks
    • Тестирование на базе Athlon XP 2000+, 1024x768, Game1 Low
    • Тестирование на базе Athlon XP 2000+, 1024x768, Game1 High
    • Тестирование на базе Athlon XP 2000+, 1024x768, Game2 Low
    • Тестирование на базе Athlon XP 2000+, 1024x768, Game2 High
    • Тестирование на базе Athlon XP 2000+, 1024x768, Game3 Low
    • Тестирование на базе Athlon XP 2000+, 1024x768, Game3 High
    • Тестирование на базе Athlon XP 2000+, 1024x768, Game4
    • Тестирование на базе Athlon XP 2000+, 1280x1024, 3D Marks
    • Тестирование на базе Athlon XP 2000+, 1280x1024, Game1 Low
    • Тестирование на базе Athlon XP 2000+, 1280x1024, Game1 High
    • Тестирование на базе Athlon XP 2000+, 1280x1024, Game2 Low
    • Тестирование на базе Athlon XP 2000+, 1280x1024, Game2 High
    • Тестирование на базе Athlon XP 2000+, 1280x1024, Game3 Low
    • Тестирование на базе Athlon XP 2000+, 1280x1024, Game3 High
    • Тестирование на базе Athlon XP 2000+, 1280x1024, Game4
    • Тестирование на базе Athlon XP 2000+, 1600x1200, 3D Marks
    • Тестирование на базе Athlon XP 2000+, 1600x1200, Game1 Low
    • Тестирование на базе Athlon XP 2000+, 1600x1200, Game1 High
    • Тестирование на базе Athlon XP 2000+, 1600x1200, Game2 Low
    • Тестирование на базе Athlon XP 2000+, 1600x1200, Game2 High
    • Тестирование на базе Athlon XP 2000+, 1600x1200, Game3 Low
    • Тестирование на базе Athlon XP 2000+, 1600x1200, Game3 High
    • Тестирование на базе Athlon XP 2000+, 1600x1200, Game4
  • Windows XP
    • Тестирование на базе Pentium 4 2200 МГц, 1024x768, 3D Marks
    • Тестирование на базе Pentium 4 2200 МГц, 1024x768, Game1 Low
    • Тестирование на базе Pentium 4 2200 МГц, 1024x768, Game1 High
    • Тестирование на базе Pentium 4 2200 МГц, 1024x768, Game2 Low
    • Тестирование на базе Pentium 4 2200 МГц, 1024x768, Game2 High
    • Тестирование на базе Pentium 4 2200 МГц, 1024x768, Game3 Low
    • Тестирование на базе Pentium 4 2200 МГц, 1024x768, Game3 High
    • Тестирование на базе Pentium 4 2200 МГц, 1024x768, Game4
    • Тестирование на базе Pentium 4 2200 МГц, 1280x1024, 3D Marks
    • Тестирование на базе Pentium 4 2200 МГц, 1280x1024, Game1 Low
    • Тестирование на базе Pentium 4 2200 МГц, 1280x1024, Game1 High
    • Тестирование на базе Pentium 4 2200 МГц, 1280x1024, Game2 Low
    • Тестирование на базе Pentium 4 2200 МГц, 1280x1024, Game2 High
    • Тестирование на базе Pentium 4 2200 МГц, 1280x1024, Game3 Low
    • Тестирование на базе Pentium 4 2200 МГц, 1280x1024, Game3 High
    • Тестирование на базе Pentium 4 2200 МГц, 1280x1024, Game4
    • Тестирование на базе Pentium 4 2200 МГц, 1600x1200, 3D Marks
    • Тестирование на базе Pentium 4 2200 МГц, 1600x1200, Game1 Low
    • Тестирование на базе Pentium 4 2200 МГц, 1600x1200, Game1 High
    • Тестирование на базе Pentium 4 2200 МГц, 1600x1200, Game2 Low
    • Тестирование на базе Pentium 4 2200 МГц, 1600x1200, Game2 High
    • Тестирование на базе Pentium 4 2200 МГц, 1600x1200, Game3 Low
    • Тестирование на базе Pentium 4 2200 МГц, 1600x1200, Game3 High
    • Тестирование на базе Pentium 4 2200 МГц, 1600x1200, Game4



• 4.8. iXBT RightMark Video Analyzer
  • Windows XP
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1024x768
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1280x1024
    • Тестирование на базе Pentium 4 2200 МГц, разрешение 1600x1200



• 4.9. Архив (результаты предыдущих 3DGiТогов, не вошедшие в новые)
  • Expendable, Windows 98SE;
  • Expendable, Windows 2000;
  • FAKK2, Windows 98SE;
  • FAKK2, Windows 2000;
  • Unreal, Windows 98SE;
  • Unreal, Windows 2000;
  • Unreal Tournament, Windows 98SE;
  • TreeMark, Windows 98SE
  • TreeMark, Windows 2000, июль 2001 года
  • TreeMark, Windows ME, декабрь 2002 года
  • Athlon+KT133A (SDR SDRAM) vs. Athlon+AMD760 (DDR SDRAM), Windows 98SE
  • Влияние S3TC/FXT1 на скорость и качество (Windows ME)
  • Giants, Windows ME
  • Giants, Windows XP
  • Исследование разницы в производительности между платформами на базе Intel Pentium4: i850 и VIA P4X266.

• 4.10. Замечания по работе видеокарт на ряде последних версий драйверов:
  • Карта на базе NVIDIA GeForce4 MX420 не стартует на платформе VIA KT133A (виноват BIOS), а на платформах KT266A и i850 есть проблема с работоспособностью в Windows ME (мусор вместо рабочего стола);
  • Все три вида GeForce4 MX физически не совместимы с Leadtek P4845D (i845D);
  • Все 32MB карты на базе GeForce2 Pro, MX/MX400 глючат в разрешении 1600х1200 в тесте Comanche4; Я рекомендую чаще бывать на сайте поддержки продукции NVIDIA — Мир NVIDIA, где в форуме или FAQ вы сможете найти решения той или иной проблемы, возникшей из-за несовершенства драйверов.
  • Все семейство KYRO/KYRO II не работает в тесте Comanche4 (no Hardware TCL);
  • KYRO 32MB не работает в OpenGL-тестах на версии 15.0.20;
  • SIS 315 (обе карты) в игре Medal of Honor очень сильно тормозят, поэтому играть невозможно, в игре ИЛ2: Штурмовик после разрешения вылетает, а также SIS 315 128MB не работает в Windows XP на платформе i815E;
  • Обе карты на базе SIS 315 не работают в тесте Comanche4 на версии драйверов 2.05;
  • RADEON 7000 в тесте RtCW вылетает в систему в разрешении 1280х1024 (версия 9.023/Win9x), на платформе VIA KT133A/266A в WinXP эта же карта не работает в тесте Comanche4;
  • RADEON 8500 128MB зависает на версии драйверов 9.026, хотя в 9.023 все работает нормально (WinME);
  • На некоторых платформах RADEON 8500 64MB продемонстрировал очень низкие результаты в тесте Comanche4;
  • У карты на базе RADEON 7500 SDR 64MB наблюдается очень сильное падение производительности в Windows XP, а вообще следить за версиями драйверов от ATI в плане наличия/исправления багов и глюков очень тяжело, поскольку они могут проявляться в непредсказуемых вещах, например, отсутствие возможности установки частот вертикальной развертки выше 60Гц имеется во многих версиях драйверов не только под Windows XP, но и под Windows 9x/ME. Поэтому рекомендую посещать сайт поддержки продукции ATI — RADEON2.RU, где эти все вопросы широко освещаются, и есть ряд мер помощи в таких ситуациях.

  Думаю, что остальные комментарии к диаграммам излишни. Читатель сам легко разберется, кто есть кто :).

5. Исследование анизотропной фильтрации на примере Serious Sam (OpenGL) и 3DMark2001 (Direct3D) (Windows ME)

6. Исследование минимальных и максимальных значений FPS при помощи Giants (Windows ME)

7. Исследование разницы в производительности между платформами на базе Intel Pentium4: i850 и i845D.

8. Расчет рейтингов 3D-акселераторов на конец апреля 2002 года

Желающие провести свой расчет и определить рейтинг, исходя из своих оценок, могут скачать таблицу в формате Excel (формата Office'97–'2000).

Расчет мы выполним при следующих допущениях:

1. используются обе ОС Windows ME и Windows XP, при этом процент соотношения популярности этих ОС распределяется как 60% у Windows ME и 40% у Windows XP;
2. процент соотношения потребности в производительности и качестве распределяется так:
   • приоритет по производительности — 60%
   • приоритет по качеству — 40%
3. Для расчета рейтинга перспективности используется ТОЛЬКО разрешение 1600х1200 в 32-битном цвете.
4. Рейтинги полезности разбиты на три категории: High-End, Middle-End и Low-End. Каждый из этих рейтингов подразумевает свои затраты на сопутствующий апгрейд системного блока. Это зафиксировано в параметре APG, который равен 80 для Low-End, 180 — для Middle-End, 380 — для High-End. Мы полагаем, что если кто захочет купить очень дорогую и мощную карту, то он должен понимать, что ставить такую карту в слабый с точки зрения CPU, объема ОЗУ и т.п. компьютер — бессмысленно, поэтому мы ввели три рейтинга полезности для разных ценовых "весов" компьютерных системных блоков.

^* Все значения скоростей были взяты из тестов, полученных на стенде, основанном на CPU Pentium4 2200 MHz.

8.1. Рейтинги полезности и перспективности 3D-акселераторов на конец апреля 2002 года

Рейтинги полезности рассчитываются по следующей формуле:

Кпол = (((W10xp*0.6 + W12xp*0.3 + W16xp*0.1)*0.4 +
      (W10me*0.6 + W12me*0.3 + W16me*0.1)*0.6 +
      (Qm10xp*0.6 + Qm12xp*0.3 + Qm16xp*0.1)*0.4 +
      (Qm10me*0.6 + Qm12me*0.3 + Qm16me*0.1)*0.6 +
      (G10xp*0.6 + G12xp*0.3 + G16xp*0.1)*0.4 +
      (G10me*0.6 + G12me*0.3 + G16me*0.1)*0.6 +
      (G310xp*0.6 + G312xp*0.3 + G316xp*0.1)*0.4 +
      (G310me*0.6 + G312me*0.3 + G316me*0.1)*0.6 +
      (SS10xp*0.6 + SS12xp*0.3 + SS16xp*0.1)*0.4 +
      (SS10me*0.6 + SS12me*0.3 + SS16me*0.1)*0.6) +
      (3DMG1L10xp*0.6 + 3DMG1L12xp*0.3 + 3DMG1L16xp*0.1)*0.4 +
      (3DMG1L10me*0.6 + 3DMG1L12me*0.3 + 3DMG1L16me*0.1)*0.6 +
      (3DMG1H10xp*0.6 + 3DMG1H12xp*0.3 + 3DMG1H16xp*0.1)*0.4 +
      (3DMG1H10me*0.6 + 3DMG1H12me*0.3 + 3DMG1H16me*0.1)*0.6 +
      (3DMG2L10xp*0.6 + 3DMG2L12xp*0.3 + 3DMG2L16xp*0.1)*0.4 +
      (3DMG2L10me*0.6 + 3DMG2L12me*0.3 + 3DMG2L16me*0.1)*0.6 +
      (3DMG2H10xp*0.6 + 3DMG2H12xp*0.3 + 3DMG2H16xp*0.1)*0.4 +
      (3DMG2H10me*0.6 + 3DMG2H12me*0.3 + 3DMG2H16me*0.1)*0.6 +
      (3DMG3H10xp*0.6 + 3DMG3H12xp*0.3 + 3DMG3H16xp*0.1)*0.4 +
      (3DMG3H10me*0.6 + 3DMG3H12me*0.3 + 3DMG3H16me*0.1)*0.6 +
      (3DMG410xp*0.6 + 3DMG412xp*0.3 + 3DMG416xp*0.1)*0.4 +
      (3DMG410em*0.6 + 3DMG412me*0.3 + 3DMG416me*0.1)*0.6)* 3 * 0.6 +
      (Poss * 0.4)) *2 * 10/ (Price + APG)

Расчет по схожей формуле (но только для разрешения 1600х1200) покажет нам перспективность той или иной видеокарты; в его формулу заложены те же показатели, что и при расчете рейтинга полезности, но при этом стоимость того или иного акселератора не учитывается. Таким образом, этот рейтинг нам продемонстрирует возможности современных 3D-карт на современных приложениях и играх будущего.

Кпер = ((W16xp*0.4 +
      W16me*0.6 +
      Qm16xp*0.4 +
      Qm16me*0.6 +
      G16xp*0.4 +
      G16me*0.6 +
      G316xp*0.4 +
      G316me*0.6 +
      SS16xp*0.4 +
      SS16me*0.6 +
      3DMG1L16xp*0.4 +
      3DMG1L16me*0.6 +
      3DMG1H16xp*0.4 +
      3DMG1H16me*0.6 +
      3DMG2L16xp*0.4 +
      3DMG2L16me*0.6 +
      3DMG2H16xp*0.4 +
      3DMG2H16me*0.6 +
      3DMG3H16xp*0.4 +
      3DMG3H16me*0.6 +
      3DMG416xp*0.4 +
      3DMG416me*0.6) * 0.6 +
      (Poss * 0.4)) * 2 / 10

А также можно сравнить два рейтинга и сразу увидеть соответствие цен на продукты их возможностям и производительности.

Где:

• Кпол — Рейтинг полезности. Чем он выше, тем лучшe оценка карты.
• Кпер — Рейтинг перспективности. Чем он выше, тем лучшe оценка карты.
• W10xp — скорость в Return to Castle Wolfenstein (checkpoint) в разрешении 1024х768х32 (Windows XP);
• W10me — скорость в Return to Castle Wolfenstein (checkpoint) в разрешении 1024х768х32 (Windows ME);
• W12xp — скорость в Return to Castle Wolfenstein (checkpoint) в разрешении 1280х1024х32 (Windows XP);
• W12me — скорость в Return to Castle Wolfenstein (checkpoint) в разрешении 1280х1024х32 (Windows ME);
• W16xp — скорость в Return to Castle Wolfenstein (checkpoint) в разрешении 1600х1200х32 (Windows XP);
• W16me — скорость в Return to Castle Wolfenstein (checkpoint) в разрешении 1600х1200х32 (Windows ME);
• Qm10xp — скорость в Quake3 (quaver) в разрешении 1024х768х32 (Windows XP) при максимальном качестве;
• Qm10me — скорость в Quake3 (quaver) в разрешении 1024х768х32 (Windows ME) при максимальном качестве;
• Qm12xp — скорость в Quake3 (quaver) в разрешении 1280х1024х32 (Windows XP) при максимальном качестве;
• Qm12me — скорость в Quake3 (quaver) в разрешении 1280х1024х32 (Windows ME) при максимальном качестве;
• Qm16xp — скорость в Quake3 (quaver) в разрешении 1600х1200х32 (Windows XP) при максимальном качестве;
• Qm16me — скорость в Quake3 (quaver) в разрешении 1600х1200х32 (Windows ME) при максимальном качестве;
• G10xp — скорость в Giants в разрешении 1024х768х32 (Windows XP);
• G10me — скорость в Giants в разрешении 1024х768х32 (Windows ME);
• G12xp — скорость в Giants в разрешении 1280х1024х32 (Windows XP);
• G12me — скорость в Giants в разрешении 1280х1024х32 (Windows ME);
• G16xp — скорость в Giants в разрешении 1600х1200х32 (Windows XP);
• G16me — скорость в Giants в разрешении 1600х1200х32 (Windows ME);
• G310xp — скорость в 3DMark2001, Game3 High в разрешении 1024х768х32 (Windows XP);
• G310me — скорость в 3DMark2001, Game3 High в разрешении 1024х768х32 (Windows ME);
• G312xp — скорость в 3DMark2001, Game3 High в разрешении 1280х1024х32 (Windows XP);
• G312me — скорость в 3DMark2001, Game3 High в разрешении 1280х1024х32 (Windows ME);
• G316xp — скорость в 3DMark2001, Game3 High в разрешении 1600х1200х32 (Windows XP);
• G316me — скорость в 3DMark2001, Game3 High в разрешении 1600х1200х32 (Windows ME);
• SS10xp — скорость в Serious Sam в разрешении 1024х768х32 (Windows XP);
• SS10me — скорость в Serious Sam в разрешении 1024х768х32 (Windows ME);
• SS12xp — скорость в Serious Sam в разрешении 1280х1024х32 (Windows XP);
• SS12me — скорость в Serious Sam в разрешении 1280х1024х32 (Windows ME);
• SS16xp — скорость в Serious Sam в разрешении 1600х1200х32 (Windows XP);
• SS16me — скорость в Serious Sam в разрешении 1600х1200х32 (Windows ME);
• 3DMG1L10xp — скорость в 3DMark2001 Game1 Low в разрешении 1024x768x32 (Windows XP);
• 3DMG1L10me — скорость в 3DMark2001 Game1 Low в разрешении 1024x768x32 (Windows ME);
• 3DMG1H10xp — скорость в 3DMark2001 Game1 High в разрешении 1024x768x32 (Windows XP);
• 3DMG1H10me — скорость в 3DMark2001 Game1 High в разрешении 1024x768x32 (Windows ME);
• 3DMG2L10xp — скорость в 3DMark2001 Game2 Low в разрешении 1024x768x32 (Windows XP);
• 3DMG2L10me — скорость в 3DMark2001 Game2 Low в разрешении 1024x768x32 (Windows ME);
• 3DMG2H10xp — скорость в 3DMark2001 Game2 High в разрешении 1024x768x32 (Windows XP);
• 3DMG2H10me — скорость в 3DMark2001 Game2 High в разрешении 1024x768x32 (Windows ME);
• 3DMG3H10xp — скорость в 3DMark2001 Game3 High в разрешении 1024x768x32 (Windows XP);
• 3DMG3H10me — скорость в 3DMark2001 Game3 High в разрешении 1024x768x32 (Windows ME);
• 3DMG410xp — скорость в 3DMark2001 Game4 в разрешении 1024x768x32 (Windows XP);
• 3DMG410me — скорость в 3DMark2001 Game4 в разрешении 1024x768x32 (Windows ME);
• 3DMG1L12xp — скорость в 3DMark2001 Game1 Low в разрешении 1280x1024x32 (Windows XP);
• 3DMG1L12me — скорость в 3DMark2001 Game1 Low в разрешении 1280x1024x32 (Windows ME);
• 3DMG1H12xp — скорость в 3DMark2001 Game1 High в разрешении 1280x1024x32 (Windows XP);
• 3DMG1H12me — скорость в 3DMark2001 Game1 High в разрешении 1280x1024x32 (Windows ME);
• 3DMG2L12xp — скорость в 3DMark2001 Game2 Low в разрешении 1280x1024x32 (Windows XP);
• 3DMG2L12me — скорость в 3DMark2001 Game2 Low в разрешении 1280x1024x32 (Windows ME);
• 3DMG2H12xp — скорость в 3DMark2001 Game2 High в разрешении 1280x1024x32 (Windows XP);
• 3DMG2H12me — скорость в 3DMark2001 Game2 High в разрешении 1280x1024x32 (Windows ME);
• 3DMG3H12xp — скорость в 3DMark2001 Game3 High в разрешении 1280x1024x32 (Windows XP);
• 3DMG3H12me — скорость в 3DMark2001 Game3 High в разрешении 1280x1024x32 (Windows ME);
• 3DMG412xp — скорость в 3DMark2001 Game4 в разрешении 1280x1024x32 (Windows XP);
• 3DMG412me — скорость в 3DMark2001 Game4 в разрешении 1280x1024x32 (Windows ME);
• 3DMG1L16xp — скорость в 3DMark2001 Game1 Low в разрешении 1600х1200х32 (Windows XP);
• 3DMG1L16me — скорость в 3DMark2001 Game1 Low в разрешении 1600х1200х32 (Windows ME);
• 3DMG1H16xp — скорость в 3DMark2001 Game1 High в разрешении 1600х1200х32 (Windows XP);
• 3DMG1H16me — скорость в 3DMark2001 Game1 High в разрешении 1600х1200х32 (Windows ME);
• 3DMG2L16xp — скорость в 3DMark2001 Game2 Low в разрешении 1600х1200х32 (Windows XP);
• 3DMG2L16me — скорость в 3DMark2001 Game2 Low в разрешении 1600х1200х32 (Windows ME);
• 3DMG2H16xp — скорость в 3DMark2001 Game2 High в разрешении 1600х1200х32 (Windows XP);
• 3DMG2H16me — скорость в 3DMark2001 Game2 High в разрешении 1600х1200х32 (Windows ME);
• 3DMG3H16xp — скорость в 3DMark2001 Game3 High в разрешении 1600х1200х32 (Windows XP);
• 3DMG3H16me — скорость в 3DMark2001 Game3 High в разрешении 1600х1200х32 (Windows ME);
• 3DMG416xp — скорость в 3DMark2001 Game4 в разрешении 1600х1200х32 (Windows XP);
• 3DMG416me — скорость в 3DMark2001 Game4 в разрешении 1600х1200х32 (Windows ME);
• Price — цена видеокарты на конец отчетного месяца по данным прайс-листов некоторых популярных фирм (берется средняя карта);
• Poss — оценка функциональных возможностей и качества работы видеокарты (см. пояснения ниже);

Оценка Poss вычисляется следующим образом:

Poss = (2D*10 + Driver*70 + AF + TLF + DOT3 + EMBM + CEM + AA + S3TC + Glide + VS + PS + TCL + DH)/2

Где:

• 2D — оценка качества 2D графики по 100-бальной шкале;
• Driver — оценка качества драйверов (плюс наличие сложностей установки и т.п.) по 100-бальной шкале;
• AF — наличие анизотропной фильтрации:
  • = 600 — GeForce3/4;
  • = 500 — RADEON, RADEON 8500;
  • = 400 — GeForce2;
  • = 150 — KYRO, KYRO II, RAGE 128 PRO;
  • = 0 — нет;
• TLF — наличие трилинейной фильтрации:
  • = 600 — есть;
  • = 200 — потенциально возможна, но с очень большими потерями;
  • = 150 — аппроксимация;
• DOT3 — наличие Bump Mapping DOT3:
  • = 600 — есть;
  • = 0 — нет;
• EMBM — наличие Bump Mapping EMBM:
  • = 600 — есть;
  • = 0 — нет;
• CEM — наличие Cubic Environment Mapping:
  • = 600 — есть;
  • = 0 — нет;
• AA — поддержка анти-алиасинга (при условии наличия минимальной играбельности):
  • = 700 — GeForce4 MSAA;
  • = 600 — GeForce3 MSAA, RADEON 8500 SmoothVision;
  • = 400 — SSAA;
  • = 0 — нет;
• S3TC — поддержка технологии компрессии текстур:
  • = 600 — KYRO, KYRO II, RADEON, RADEON 7500, RADEON 8500;
  • = 400 — GeForce256/2/3/4;
  • = 0 — нет;
• Glide — наличие поддержки Glide для игр, основанных на UT-движке:
  • = 450 — есть;
  • = 0 — нет;
• VS — аппаратная поддержка вершинных шейдеров:
  • = 700 — GeForce4;
  • = 400 — GeForce3, RADEON 8500;
  • = 0 — нет;
• PS — аппаратная поддержка пиксельных шейдеров:
  • = 600 — version 1.4;
  • = 450 — version 1.3;
  • = 400 — version 1.1;
  • = 0 — нет;
• TCL — Оценка Hardware TCL, получаемая следующим образом:


  • = 400 — есть;
  • = 0 — нет;
• DH — Дополнительные функции, как то наличие вывода на два монитора с технологией DualHead/TwinView/HydraVision, TV-tuner и др.:


  • = 4000 — All-in-Wonder RADEON 8500DV/7500DV;
  • = 700 — RADEON 7500, RADEON 8500, GeForce4;
  • = 500 — Matrox G400/G450/G550;
  • = 400 — GeForce2 MX (не учитывается, поскольку карты, снабженные TwinView, имеют бОльшую стоимость);
  • = 0 — нет;

(*) — Торговая фирма в Москве, у которой на конец апреля 2002 года карты указанных марки и производителя были в наличии на складе.

Места в рейтинге "полезности" распределились следующим образом (в скобках — рейтинг по данным прошлых 3DGiТогов):

High-End рейтинг полезности

1. NVIDIA GeForce4 Ti 4200 128MB DDR 4ns (250/444 MHz) (-)
2. NVIDIA GeForce4 Ti 4400 128MB DDR 3.6ns (275/550 MHz) (2)
3. ATI RADEON 8500LE 64MB DDR 3.6ns (250/500 MHz) (5)
4. NVIDIA GeForce3 64MB DDR 3.8ns (200/460 MHz) (1)
5. ATI RADEON 8500LE 64MB DDR 4ns (230/460 MHz) (3)
6. NVIDIA GeForce4 Ti 4600 128MB DDR 2.8ns (300/650 MHz) (6)
7. NVIDIA GeForce3 Ti 200 64MB DDR 5ns (175/400 MHz) (4)
8. NVIDIA GeForce3 Ti 200 128MB DDR 5ns (175/400 MHz) (9)
9. NVIDIA GeForce4 MX 460 64MB DDR 3.6ns (300/550 MHz) (8)
10. NVIDIA GeForce4 Ti 4600 GS 128MB DDR 2.8ns (310/680 MHz) (-)
11. ATI RADEON 8500 64MB DDR 3.6ns (275/550 MHz) (7)
12. ATI RADEON 8500LE 128MB DDR 4ns (250/460 MHz) (10)
13. ATI RADEON 8500LE 64MB DDR 5ns (183/366 MHz) (-)
14. NVIDIA GeForce4 MX 440 64MB DDR 5ns (270/400 MHz) (11)
15. ATI RADEON 8500 128MB DDR 3.6ns (275/550 MHz) (-)
16. NVIDIA GeForce3 Ti 500 64MB DDR 3.8ns (240/500 MHz) (12)
17. NVIDIA GeForce2 Ti Golden Sample 64MB DDR 4ns (270/500 MHz) (13)
18. ATI RADEON 7500 64MB DDR 4ns (270/460 MHz) (17)
19. ATI RADEON 7500 64MB DDR 4ns (290/460 MHz) (18)
20. NVIDIA GeForce2 Ti 64MB DDR 5ns (250/400 MHz) (15)
21. NVIDIA GeForce2 Pro 64MB DDR 5ns (200/400 MHz) (14)
22. ATI RADEON 7500 64MB DDR 4ns (230/333 MHz) (16)
23. NVIDIA GeForce2 Pro 32MB DDR 5ns (200/400 MHz) (-)
24. ATI All-in-Wonder RADEON 8500DV 64MB DDR 5ns (230/380 MHz) (19)
25. ATI RADEON 64MB DDR 5.5ns (166/333 MHz) (21)
26. NVIDIA GeForce4 MX 420 64MB SDR 6ns (250/166 MHz) (22)
27. ATI All-in-Wonder RADEON 7500DV 64MB DDR 5ns (260/380 MHz) (20)
28. STMicroelectronics KYRO II 64MB SDR 5ns (175/175 MHz) (24)
29. NVIDIA GeForce2 MX400 32MB SDR 4ns (240/240 MHz) (23)
30. ATI RADEON 32MB DDR 6ns (166/333 MHz) (26)
31. ATI RADEON 7500 64MB SDR 6ns (200/166 MHz) (33)
32. STMicroelectronics KYRO II 32MB SDR 5ns (175/175 MHz) (28)
33. NVIDIA GeForce2 MX400 32MB SDR 5.5ns (200/183 MHz) (30)
34. ATI RADEON 7200 64MB SDR 6ns (155/155 MHz) (31)
35. NVIDIA GeForce2 MX 64MB SDR 6ns (175/166 MHz) (32)
36. STMicroelectronics KYRO 32MB SDR 7ns (115/115 MHz) (34)
37. ATI RADEON 7000 32MB 64bit DDR 5.5ns (183/183 MHz) (35)
38. SIS 315 32MB SDR 6ns (166/166 MHz) (37)
39. SIS 315 128MB SDR 6ns (166/166 MHz) (38)

Middle-End рейтинг полезности

1. NVIDIA GeForce4 Ti 4200 128MB DDR 4ns (250/444 MHz) (-)
2. ATI RADEON 8500LE 64MB DDR 3.6ns (250/500 MHz) (6)
3. NVIDIA GeForce3 Ti 200 64MB DDR 5ns (175/400 MHz) (2)
4. ATI RADEON 8500LE 64MB DDR 4ns (230/460 MHz) (3)
5. NVIDIA GeForce3 64MB DDR 3.8ns (200/460 MHz) (1)
6. NVIDIA GeForce3 Ti 200 128MB DDR 5ns (175/400 MHz) (7)
7. NVIDIA GeForce4 Ti 4400 128MB DDR 3.6ns (275/550 MHz) (8)
8. NVIDIA GeForce4 MX 440 64MB DDR 5ns (270/400 MHz) (4)
9. NVIDIA GeForce4 MX 460 64MB DDR 3.6ns (300/550 MHz) (5)
10. ATI RADEON 8500LE 64MB DDR 5ns (183/366 MHz) (-)
11. ATI RADEON 7500 64MB DDR 4ns (270/460 MHz) (15)
12. NVIDIA GeForce2 Pro 64MB DDR 5ns (200/400 MHz) (9)
13. NVIDIA GeForce2 Ti Golden Sample 64MB DDR 4ns (270/500 MHz) (10)
14. NVIDIA GeForce2 Ti 64MB DDR 5ns (250/400 MHz) (12)
15. ATI RADEON 8500 64MB DDR 3.6ns (275/550 MHz) (13)
16. ATI RADEON 8500LE 128MB DDR 4ns (250/460 MHz) (14)
17. NVIDIA GeForce4 Ti4600 128MB DDR 2.8ns (300/650 MHz) (17)
18. ATI RADEON 7500 64MB DDR 4ns (230/333 MHz) (11)
19. NVIDIA GeForce2 Pro 32MB DDR 5ns (200/400 MHz) (-)
20. ATI RADEON 7500 64MB DDR 4ns (290/460 MHz) (16)
21. ATI RADEON 8500 128MB DDR 3.6ns (275/550 MHz) (-)
22. NVIDIA GeForce4 Ti 4600 GS 128MB DDR 2.8ns (310/680 MHz) (-)
23. NVIDIA GeForce3 Ti500 64MB DDR 3.8ns (240/500 MHz) (18)
24. ATI RADEON 64MB DDR 5.5ns (166/333 MHz) (19)
25. STMicroelectronics KYRO II 64MB SDR 5ns (175/175 MHz) (21)
26. NVIDIA GeForce4 MX 420 64MB SDR 6ns (250/166 MHz) (20)
27. ATI RADEON 32MB DDR 6ns (166/333 MHz) (25)
28. STMicroelectronics KYRO II 32MB SDR 5ns (175/175 MHz) (26)
29. NVIDIA GeForce2 MX400 32MB SDR 4ns (240/240 MHz) (23)
30. ATI RADEON 7500 64MB SDR 6ns (200/166 MHz) (34)
31. NVIDIA GeForce2 MX400 32MB SDR 5.5ns (200/183 MHz) (27)
32. NVIDIA GeForce2 MX 64MB SDR 6ns (175/166 MHz) (32)
33. STMicroelectronics KYRO 32MB SDR 7ns (115/115 MHz) (33)
34. ATI RADEON 7200 64MB SDR 6ns (155/155 MHz) (30)
35. ATI All-in-Wonder RADEON 7500DV 64MB DDR 5ns (260/380 MHz) (31)
36. ATI All-in-Wonder RADEON 8500DV 64MB DDR 5ns (230/380 MHz) (28)
37. ATI RADEON 7000 32MB 64bit DDR 5.5ns (183/183 MHz) (35)
38. SIS 315 32MB SDR 6ns (166/166 MHz) (37)
39. SIS 315 128MB SDR 6ns (166/166 MHz) (38)

Low-End рейтинг полезности

1. NVIDIA GeForce4 MX 440 64MB DDR 5ns (270/400 MHz) (3)
2. NVIDIA GeForce3 Ti 200 64MB DDR 5ns (175/400 MHz) (5)
3. ATI RADEON 8500LE 64MB DDR 3.6ns (250/500 MHz) (11)
4. NVIDIA GeForce3 Ti 200 128MB DDR 5ns (175/400 MHz) (10)
5. ATI RADEON 8500LE 64MB DDR 4ns (230/460 MHz) (7)
6. NVIDIA GeForce2 Pro 64MB DDR 5ns (200/400 MHz) (1)
7. NVIDIA GeForce4 Ti 4200 128MB DDR 4ns (250/444 MHz) (-)
8. NVIDIA GeForce3 64MB DDR 3.8ns (200/460 MHz) (2)
9. ATI RADEON 7500 64MB DDR 4ns (270/460 MHz) (12)
10. NVIDIA GeForce2 Pro 32MB DDR 5ns (200/400 MHz) (-)
11. ATI RADEON 7500 64MB DDR 4ns (230/333 MHz) (4)
12. NVIDIA GeForce2 Ti 64MB DDR 5ns (250/400 MHz) (6)
13. ATI RADEON 8500LE 64MB DDR 5ns (183/366 MHz) (-)
14. NVIDIA GeForce4 MX 460 64MB DDR 3.6ns (300/550 MHz) (9)
15. NVIDIA GeForce2 Ti Golden Sample 64MB DDR 4ns (270/500 MHz) (8)
16. NVIDIA GeForce4 Ti 4400 128MB DDR 3.6ns (275/550 MHz) (13)
17. ATI RADEON 7500 64MB DDR 4ns (290/460 MHz) (14)
18. ATI RADEON 64MB DDR 5.5ns (166/333 MHz) (18)
19. STMicroelectronics KYRO II 64MB SDR 5ns (175/175 MHz) (21)
20. ATI RADEON 8500LE 128MB DDR 4ns (250/460 MHz) (16)
21. ATI RADEON 8500 64MB DDR 3.6ns (275/550 MHz) (15)
22. STMicroelectronics KYRO II 32MB SDR 5ns (175/175 MHz) (19)
23. ATI RADEON 32MB DDR 6ns (166/333 MHz) (24)
24. NVIDIA GeForce4 MX 420 64MB SDR 6ns (250/166 MHz) (25)
25. STMicroelectronics KYRO 32MB SDR 7ns (115/115 MHz) (20)
26. NVIDIA GeForce2 MX400 32MB SDR 5.5ns (200/183 MHz) (23)
27. NVIDIA GeForce4 Ti4600 128MB DDR 2.8ns (300/650 MHz) (28)
28. NVIDIA GeForce2 MX 64MB SDR 6ns (175/166 MHz) (30)
29. ATI RADEON 7500 64MB SDR 6ns (200/166 MHz) (32)
30. NVIDIA GeForce2 MX400 32MB SDR 4ns (240/240 MHz) (26)
31. ATI RADEON 8500 128MB DDR 3.6ns (275/550 MHz) (-)
32. NVIDIA GeForce3 Ti500 64MB DDR 3.8ns (240/500 MHz) (29)
33. ATI RADEON 7200 64MB SDR 6ns (155/155 MHz) (27)
34. ATI RADEON 7000 32MB 64bit DDR 5.5ns (183/183 MHz) (33)
35. NVIDIA GeForce4 Ti 4600 GS 128MB DDR 2.8ns (310/680 MHz) (-)
36. SIS 315 32MB SDR 6ns (166/166 MHz) (36)
37. ATI All-in-Wonder RADEON 7500DV 64MB DDR 5ns (260/380 MHz) (35)
38. ATI All-in-Wonder RADEON 8500DV 64MB DDR 5ns (230/380 MHz) (37)
39. SIS 315 128MB SDR 6ns (166/166 MHz) (38)

Места в рейтинге "перспективности" распределились следующим образом (в скобках — рейтинг по данным прошлых 3DGiТогов):

1. NVIDIA GeForce4 Ti 4600 GS 128MB DDR 2.8ns (310/680 MHz) (-)
2. NVIDIA GeForce4 Ti 4600 128MB DDR 2.8ns (300/650 MHz) (1)
3. NVIDIA GeForce4 Ti 4400 128MB DDR 3.6ns (275/550 MHz) (2)
4. NVIDIA GeForce4 Ti 4200 128MB DDR 4ns (250/444 MHz) (-)
5. ATI RADEON 8500 128MB DDR 3.6ns (275/550 MHz) (-)
6. NVIDIA GeForce3 Ti 500 64MB DDR 3.8ns (240/500 MHz) (3)
7. ATI RADEON 8500 64MB DDR 3.6ns (275/550 MHz) (4)
8. ATI All-in-Wonder RADEON 8500DV 64MB DDR 5ns (230/380 MHz) (9)
9. ATI RADEON 8500LE 128MB DDR 4ns (250/500 MHz)(6)
10. ATI RADEON 8500LE 64MB DDR 3.6ns (250/500 MHz) (7)
11. NVIDIA GeForce3 64MB DDR 3.8ns (200/460 MHz) (5)
12. ATI RADEON 8500LE 64MB DDR 4ns (230/460 MHz)(8)
13. NVIDIA GeForce3 Ti200 64MB DDR 5ns (175/400 MHz) (10)
14. NVIDIA GeForce3 Ti200 128MB DDR 5ns (175/400 MHz) (11)
15. NVIDIA GeForce4 MX 460 64MB DDR 3.6ns (300/550 MHz) (12)
16. ATI RADEON 8500LE 64MB DDR 5ns (183/366 MHz) (-)
17. ATI All-in-Wonder RADEON 7500DV 64MB DDR 5ns (260/380 MHz) (17)
18. ATI RADEON 7500 64MB DDR 4ns (290/460 MHz) (15)
19. ATI RADEON 7500 64MB DDR 4ns (270/460 MHz) (16)
20. NVIDIA GeForce4 MX 440 64MB DDR 5ns (270/400 MHz) (13)
21. NVIDIA GeForce2 Ti Golden Sample 64MB DDR 4ns (270/500 MHz) (14)
22. ATI RADEON 7500 64MB DDR 4ns (230/333 MHz) (19)
23. NVIDIA GeForce2 Ti 64MB DDR 5ns (250/400 MHz) (18)
24. NVIDIA GeForce2 Pro 64MB DDR 5ns (200/400 MHz) (20)
25. ATI RADEON 64MB DDR 6ns (166/333 MHz) (22)
26. NVIDIA GeForce4 MX 420 64MB SDR 6ns (250/166 MHz) (21)
27. ATI RADEON 7500 64MB SDR 6ns (200/166 MHz) (31)
28. NVIDIA GeForce2 Pro 32MB DDR 5ns (200/400 MHz) (-)
29. ATI RADEON 32MB DDR 6ns (166/333 MHz) (26)
30. STMicroelectronics KYRO II 64MB SDR 5ns (175/175 MHz) (24)
31. ATI RADEON 7200 64MB SDR 6ns (155/155 MHz) (32)
32. STMicroelectronics KYRO II 32MB SDR 5ns (175/175 MHz) (29)
33. NVIDIA GeForce2 MX 64MB SDR 6ns (175/166 MHz) (33)
34. ATI RADEON 7000 32MB 64bit DDR 5.5ns (183/183 MHz) (35)
35. NVIDIA GeForce2 MX400 32MB SDR 4ns (240/240 MHz) (23)
36. STMicroelectronics KYRO 32MB SDR 7ns (115/115 MHz) (34)
37. NVIDIA GeForce2 MX400 32MB SDR 5.5ns (200/183 MHz) (30)
38. SIS 315 128MB SDR 6ns (166/166 MHz) (37)
39. SIS 315 32MB SDR 6ns (166/166 MHz) (38)

P.S. Разумеется, данный способ определения рейтингов является несовершенным, поэтому мы ждем предложений и пожеланий читателей для того, чтобы учесть все разумные мнения в следующих выпусках 3DGiТогов.

Также мы ждем отзывов и рекомендаций читателей по улучшению и наполняемости 3DGiТогов.

9. Галерея скриншотов (Windows ME)

Все рассмотренные в разделах по видеокартам скриншоты с игр сведены в две галереи, где можно комплексно оценить качество работы того или иного акселератора и сравнить с эталонными картинками, полученными на NVIDIA GeForce3 (уж простят меня фанаты иных уважаемых фирм, но я думаю, все согласятся, что на сегодняшний день качество в 3D в подавляющем числе игр у плат на этом чипсете — наивысшее).

9.1. Галерея скриншотов, выполненных в одном разрешении 1024х768, но при различных установках по каждой серии карт.

• Галерея скриншотов №1

9.2. Галерея скриншотов, выполненных в разных разрешениях в зависимости от серии карт, но при этом соблюдался принцип максимального качества.

• Галерея скриншотов №2
