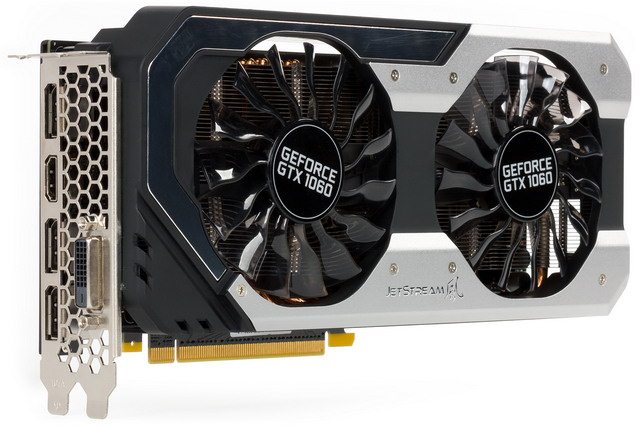

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Palit GeForce GTX 1060 Super Jetstream 6 ГБ 192-битной GDDR5
Сведения о производителе: Компания Palit Microsystems (торговая марка Palit) основана в 1988 году в Китайской Республике (Тайвань). Штаб-квартира — в Тайбэе/Тайвань, крупный центр по логистике — в Гонконге, второй офис (по продажам в Европе/США) — в Германии. Фабрики — в Китае. На рынке в России — с 1995 года (начинались продажи как безымянных продуктов, так называемых Noname, а под маркой Palit продукты начали идти только после 2000 года). В 2005 году компания приобрела торговую марку и ряд активов Gainward (после, по сути, банкротства одноименной компании), после чего был образован холдинг Palit Group. Был открыт еще один офис в Шеньжене, направленный на продажи в Китае.
Устройство(а)
| Palit GeForce GTX 1060 Super Jetstream 6 ГБ 192-битной GDDR5 (PA-GTX1060 Super Jetstream 6G, P/N NE51060S15J9-1060J) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1060 (GP106) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1620—2025 | 1507—1860 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 192 | ||
| Число вычислительных блоков в GPU | 10 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1280 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 80 | ||
| Число блоков растеризации (ROP) | 48 | ||
| Размеры, мм | 250×105×55 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 115 | 117 |
| В режиме 2D, Вт | 25 | 28 | |
| В режиме «сна», Вт | 10 | 11 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,0 | |
| В режиме максимального 3D, дБА | 24,0 | 26,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

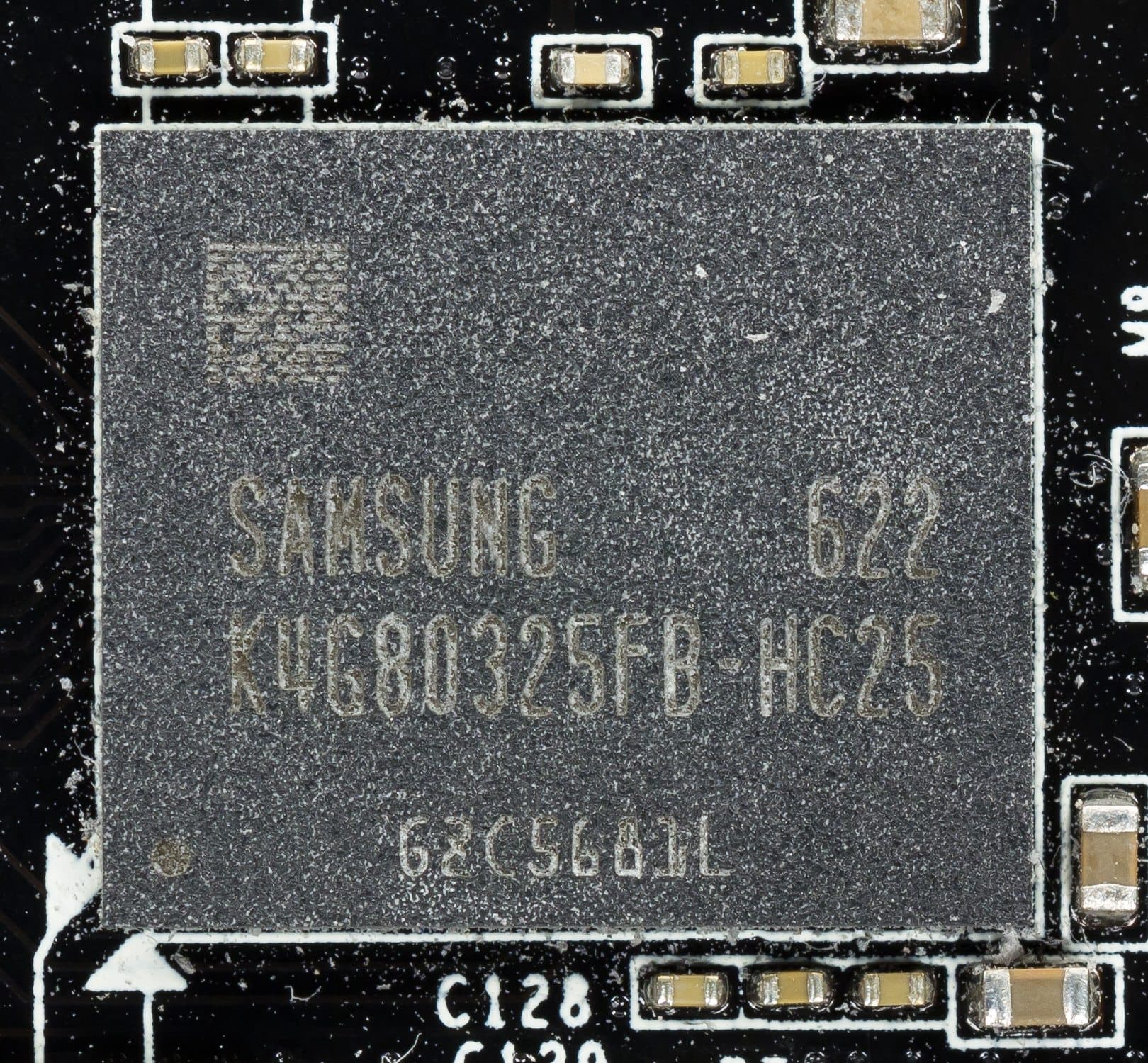

Карта имеет 6 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

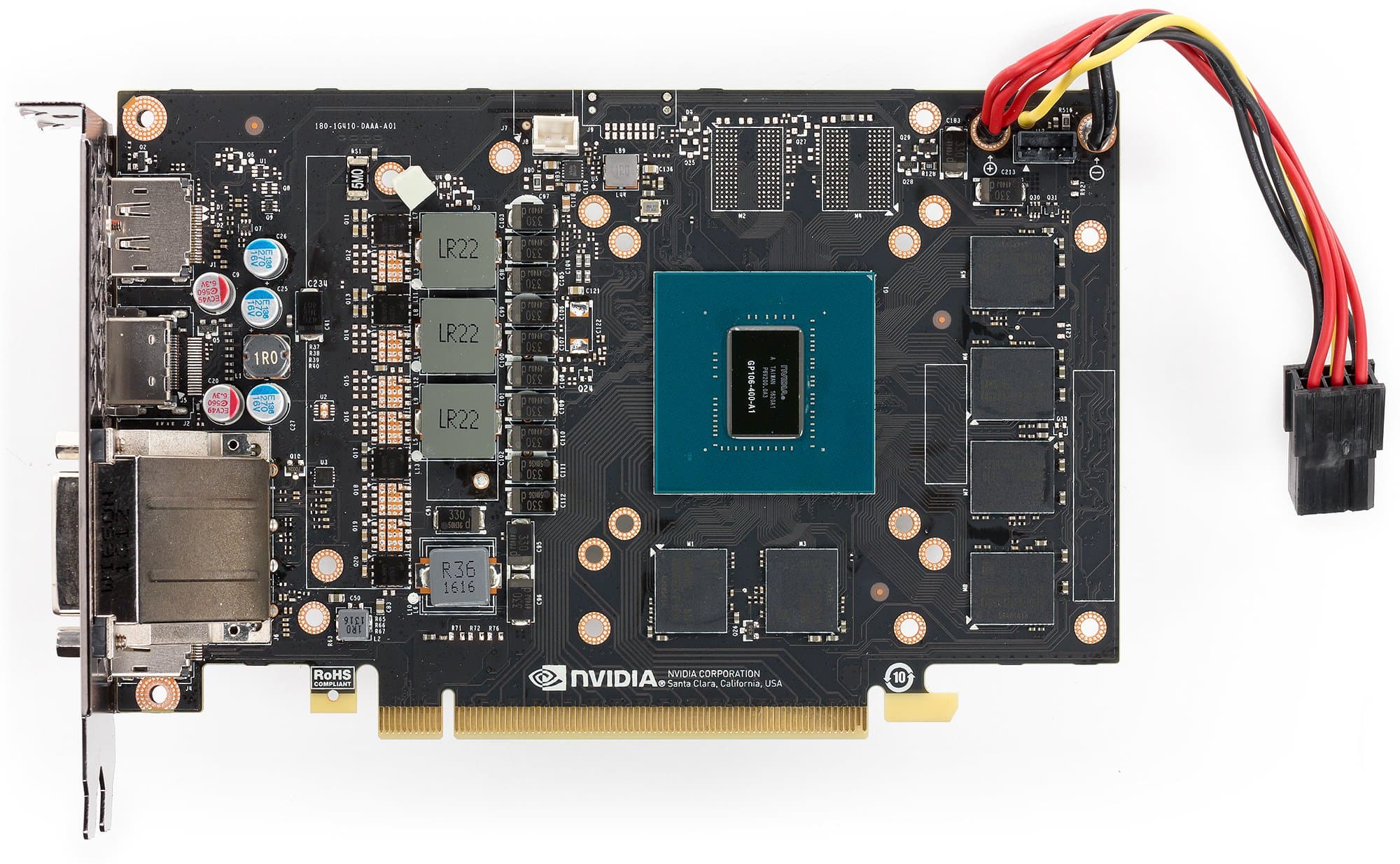

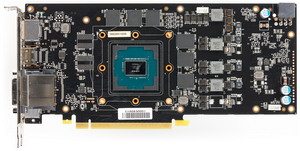

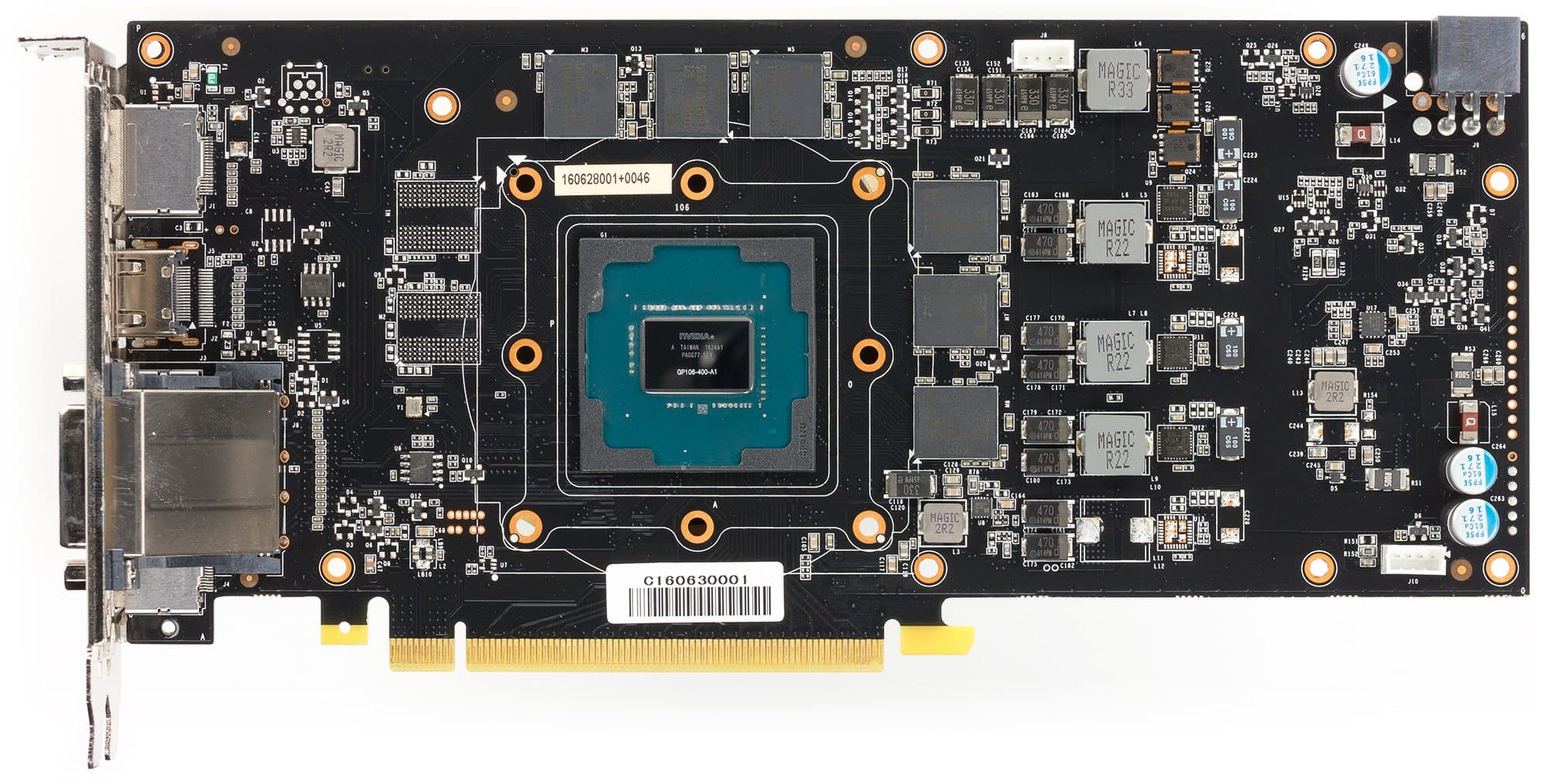

| Вид спереди | |
| Palit GeForce GTX 1060 Super Jetstream 6 ГБ 192-битной GDDR5 | Nvidia GeForce GTX 1060 |
 |  |

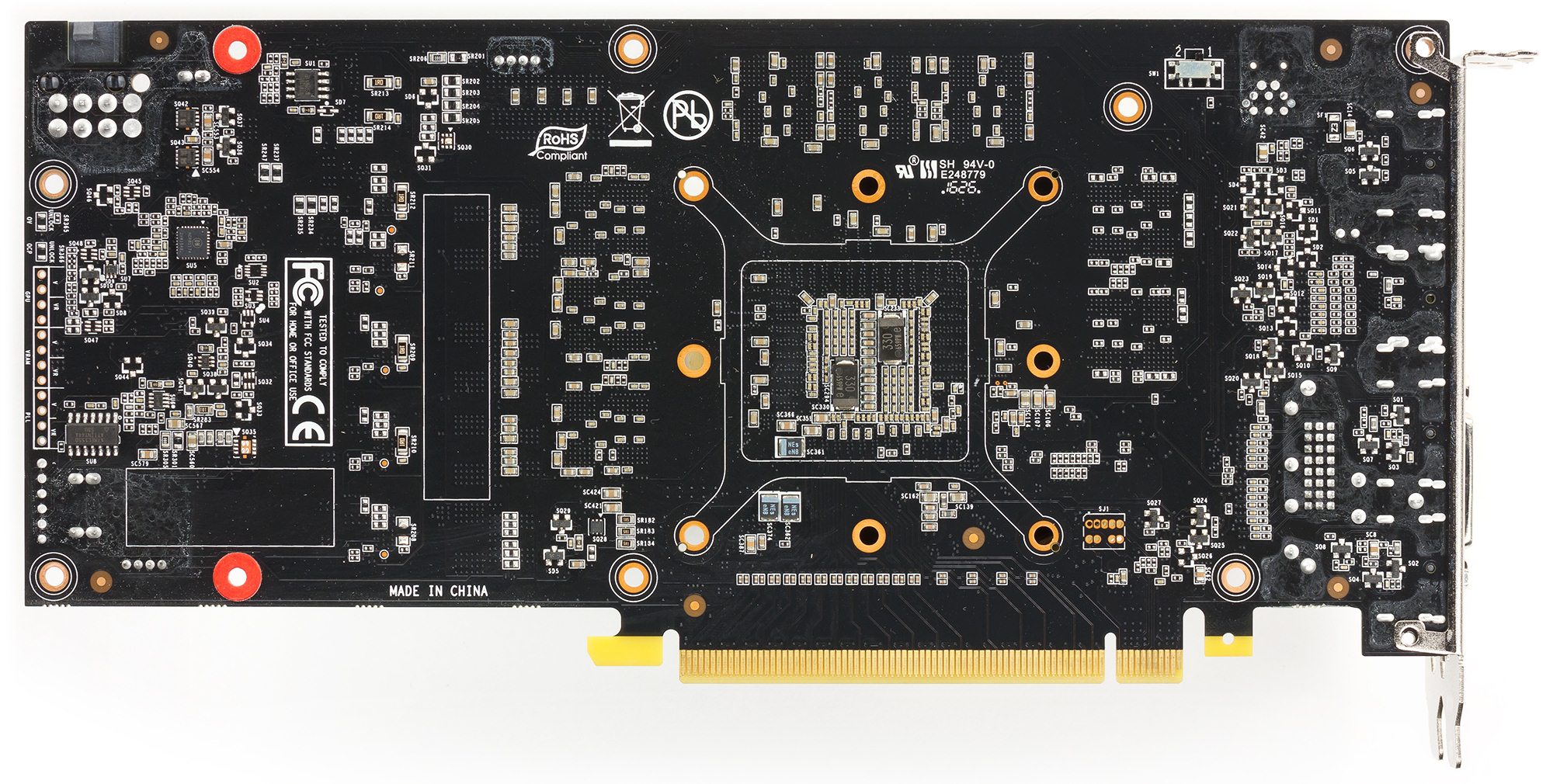

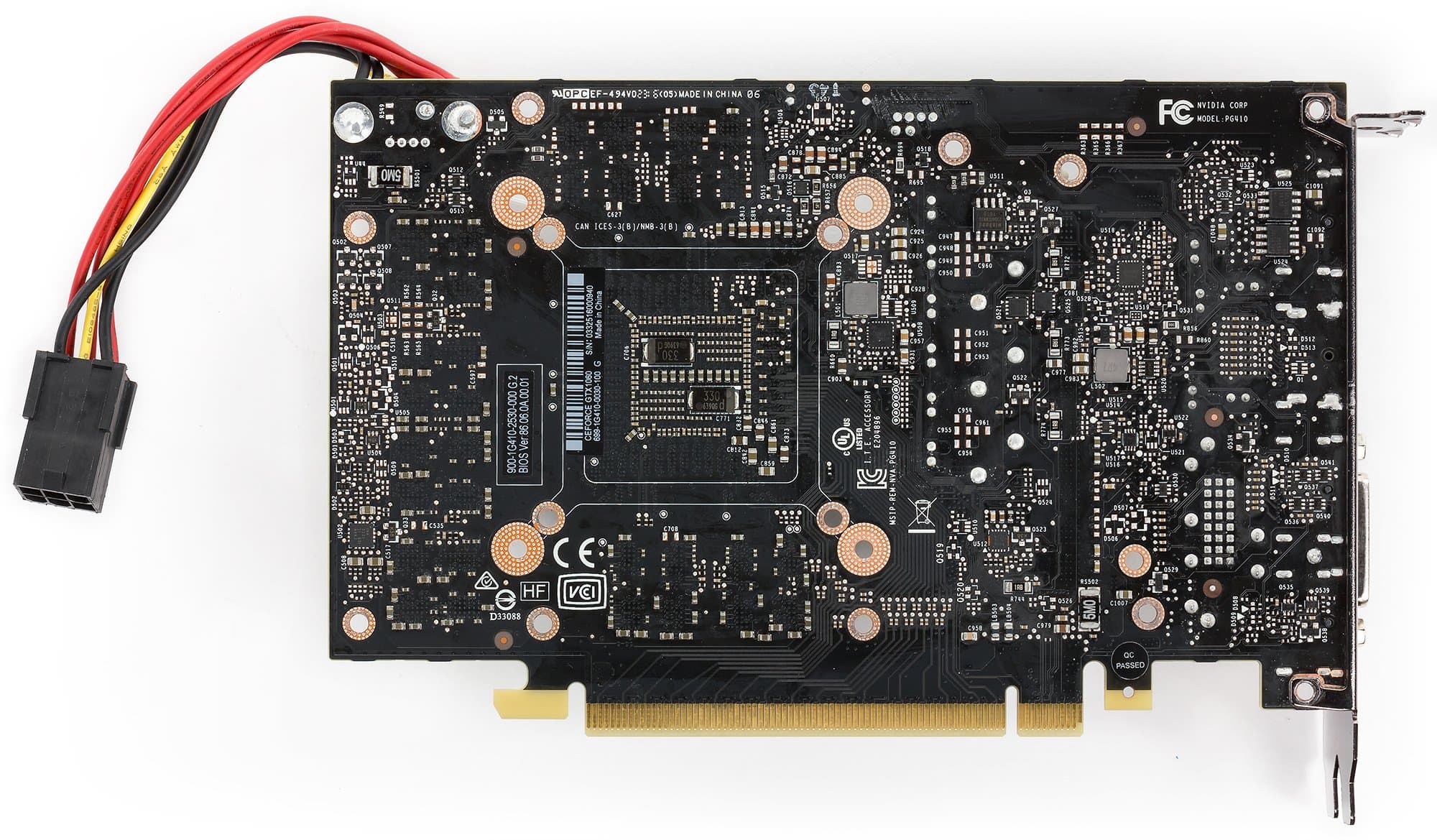

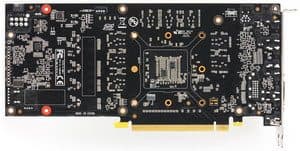

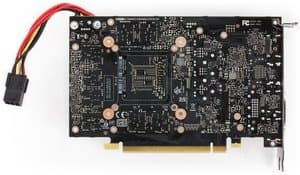

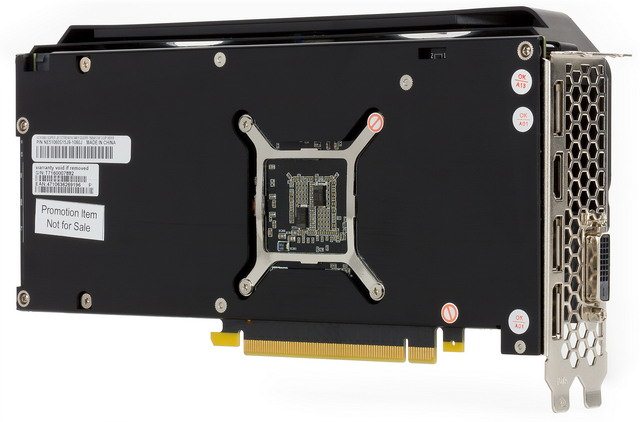

| Вид сзади | |
| Palit GeForce GTX 1060 Super Jetstream 6 ГБ 192-битной GDDR5 | Nvidia GeForce GTX 1060 |
 |  |
Система питания получила 3 фазы для GPU и 1 фазу для памяти, так что данная карта вряд ли предназначена для оверклокеров — скорее, нацелена на геймеров, которым достаточно фабричного разгона. Схема управляется цифровым контроллером NCP81022 производства On Semiconductor. У данной карты в ходе наших тестов отсутствовал свист катушек при работе.

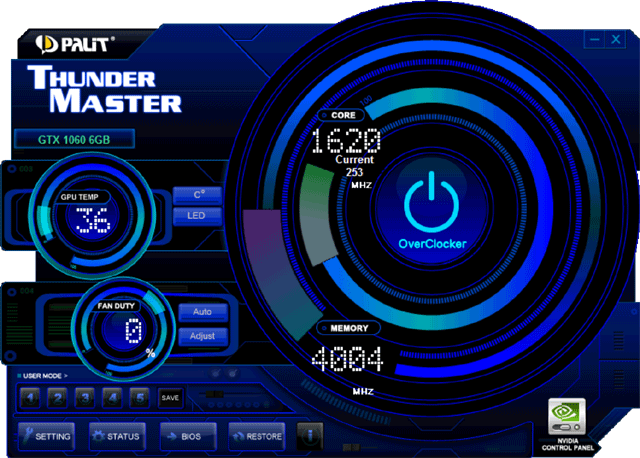

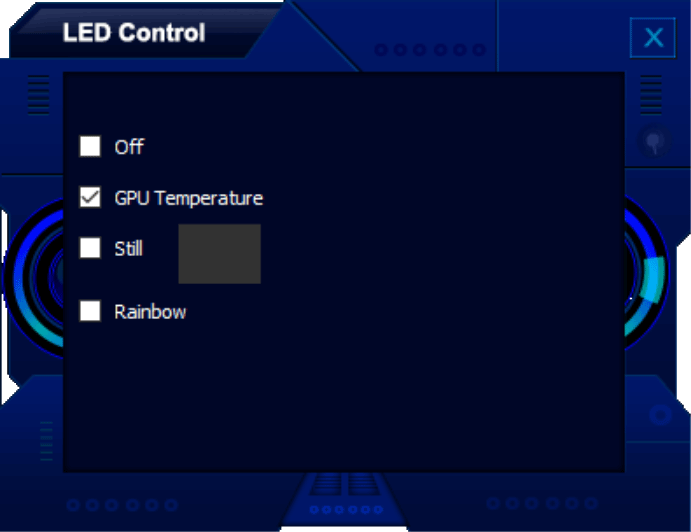

У данного ускорителя частота работы GPU повышена на 9% относительно стандартных параметров референс-карты, что может обеспечить прирост производительности порядка 7%-8% в зависимости от разрешения и режима работы. Как и остальные продукты такого класса, данный ускоритель полностью готов для работы совместно со шлемами и очками VR (правда, его производительности может быть недостаточно для работы в подразумеваемых при этом очень высоких разрешениях).

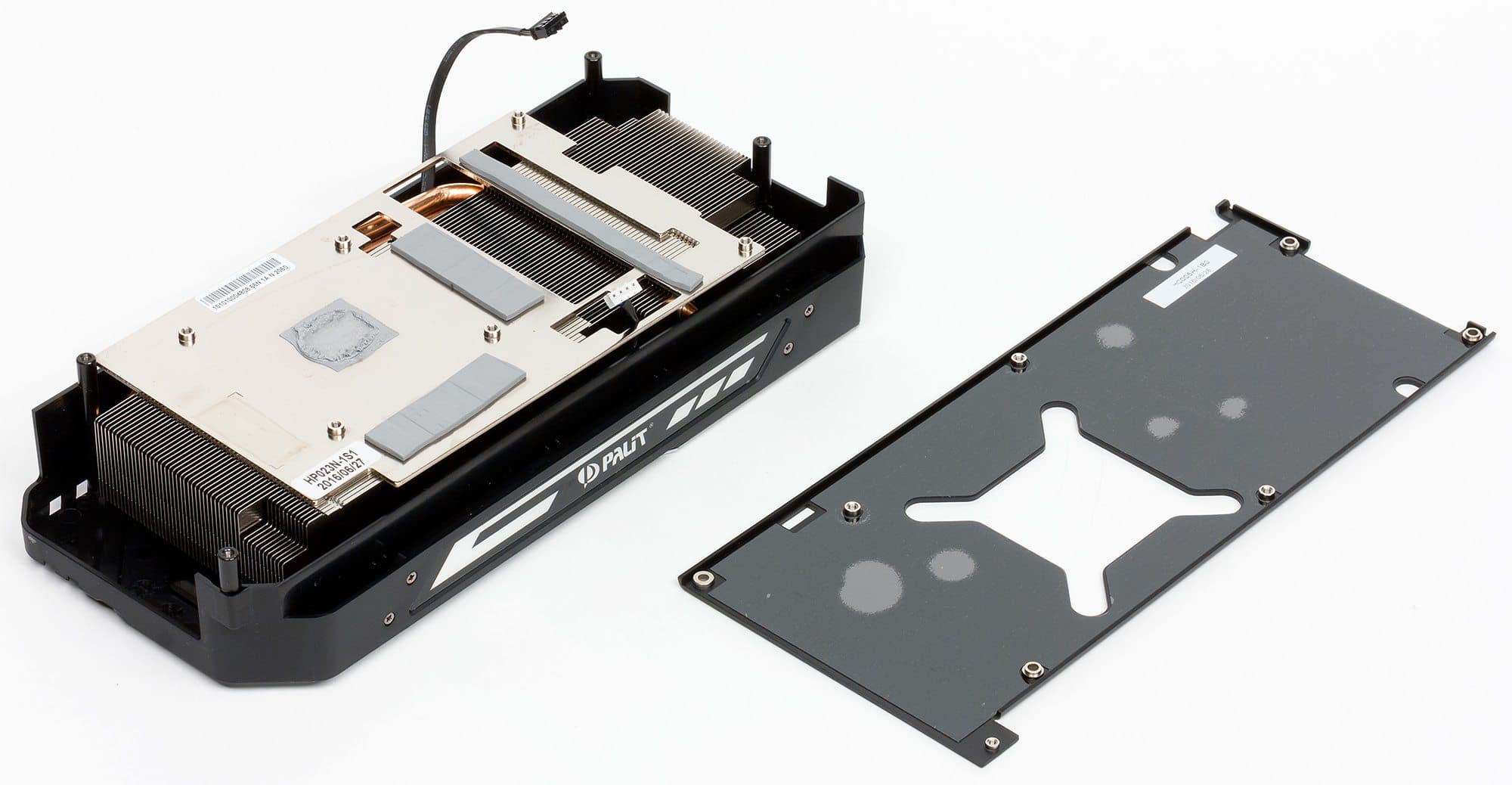

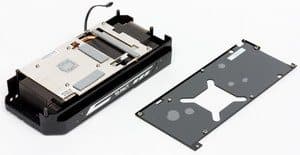

| Система охлаждения | |
|---|---|

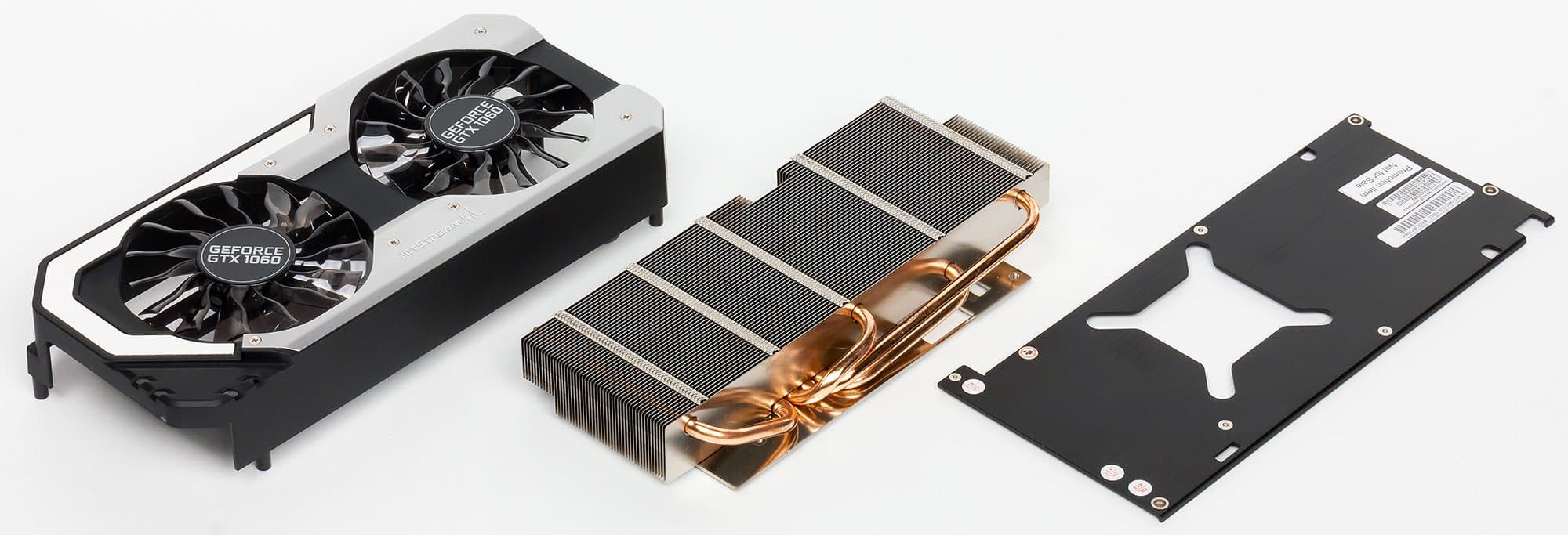

Главной частью СО является массивный пластинчатый никелированный радиатор, усиленный тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиатора. Поверх радиатора установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Главная их особенность — особый гнутый профиль лопастей крыльчатки, что позволяет увеличить КПД охлаждения радиаторов. Данный кулер останавливает вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 50-55 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Микросхемы памяти и силовые транзисторы охлаждаются отдельной пластиной, прикрученной к радиатору. На обороте видеокарты установлена пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). СО оснащена подсветкой, цветом которой можно управлять с помощью вышеуказанной утилиты Palit Thunder Master. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 70 градусов, что является отличным результатом для видеокарты такого уровня. |  |
 | |

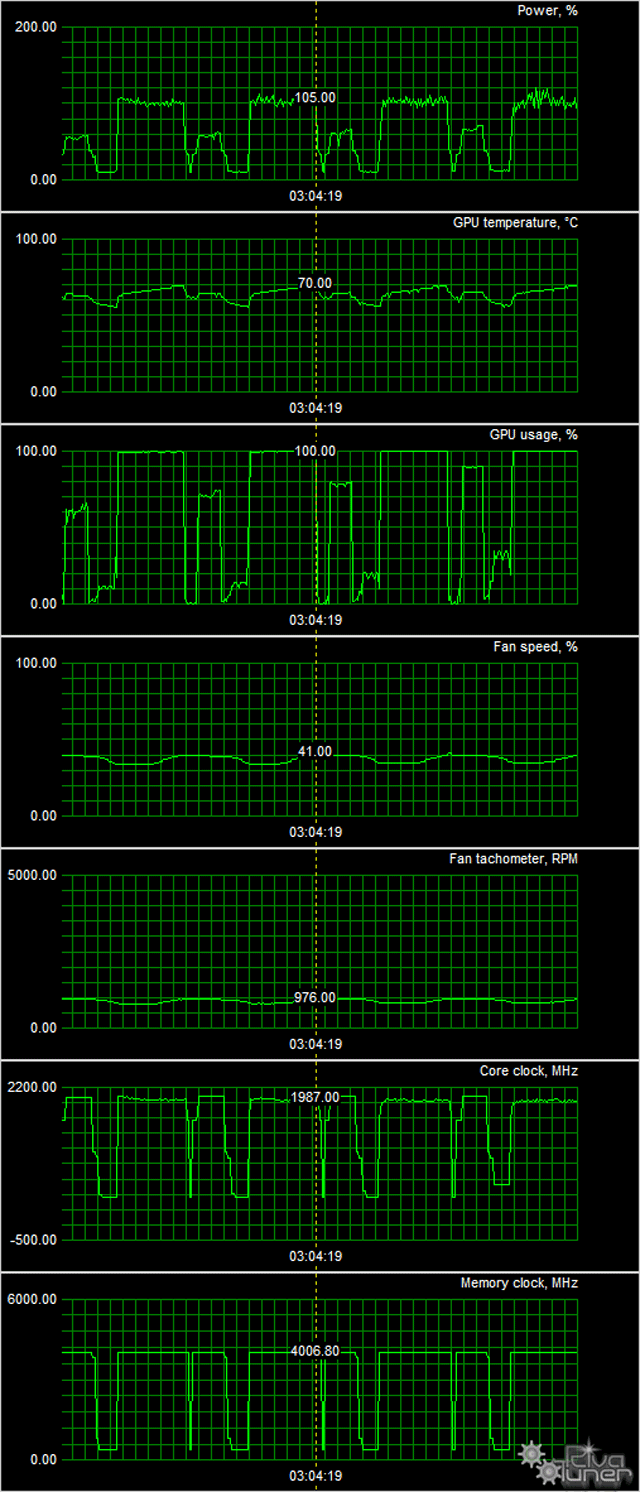

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 40 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.
При просмотре фильма с аппаратным декодированием температура поднималась до 45 °C, вентиляторы не включались. Общий уровень шума не изменялся (20,0 дБА).
В режиме максимальной нагрузки в 3D температура достигала 70 °C. Вентиляторы при этом раскручивались до 976 оборотов в минуту, шум вырастал до 24,0 дБА. Таким образом, данная СО очень тихая, почти бесшумная.

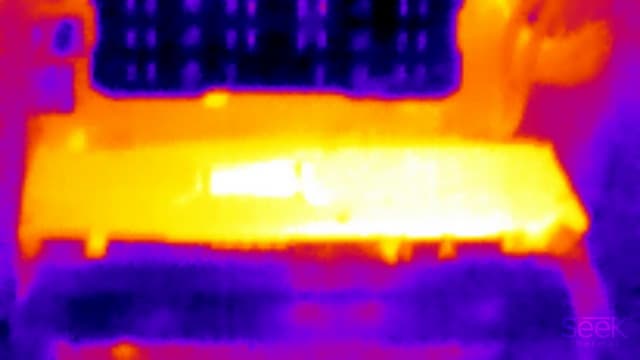

Термоснимок
Наибольший нагрев — в зоне GPU и преобразователей напряжения.
| Комплектация | |
|---|---|

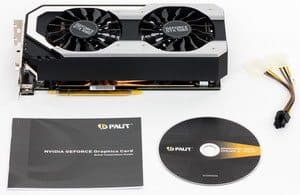

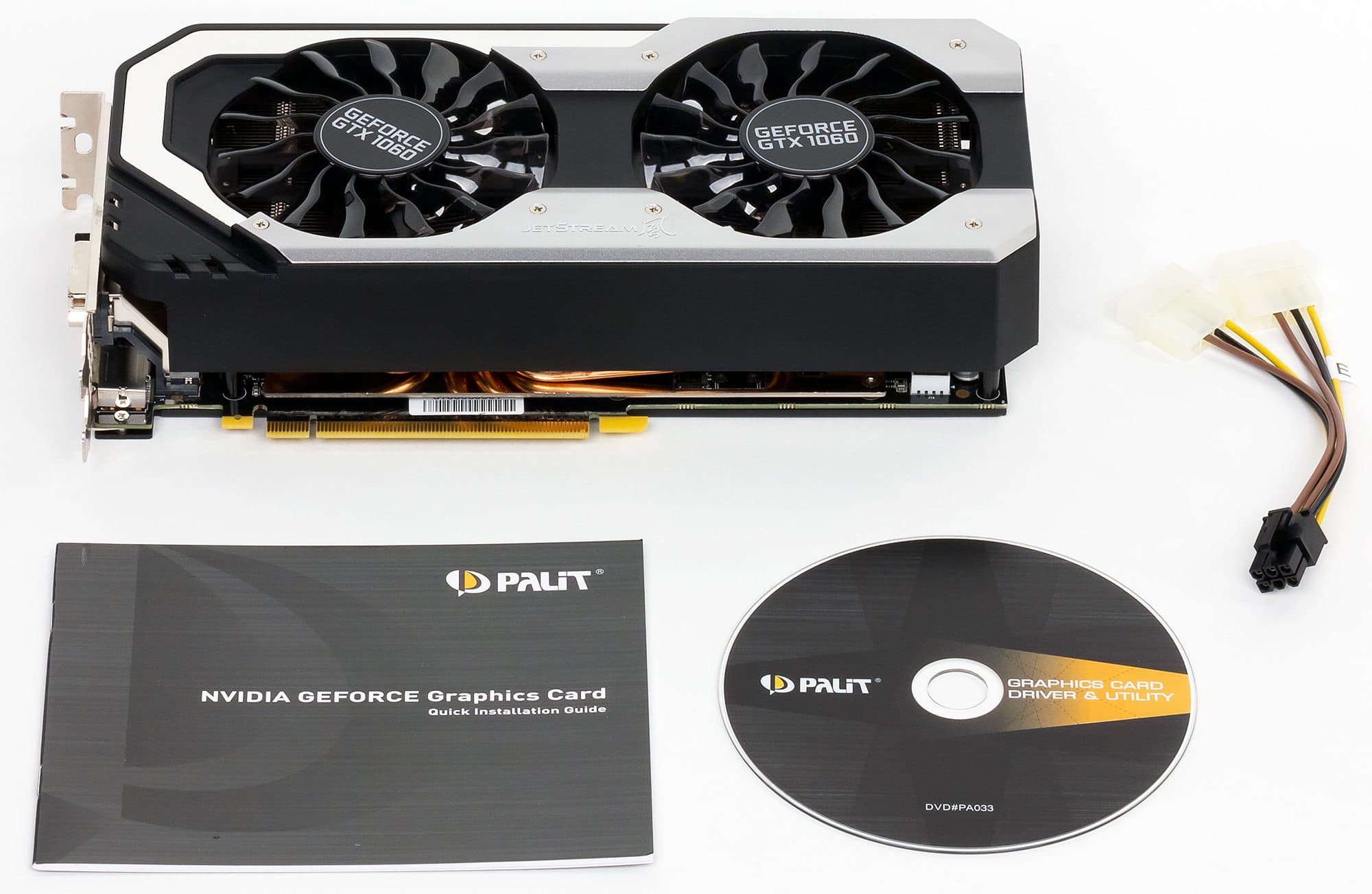

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания. |  |
| Упаковка | |
|---|---|
 |  |

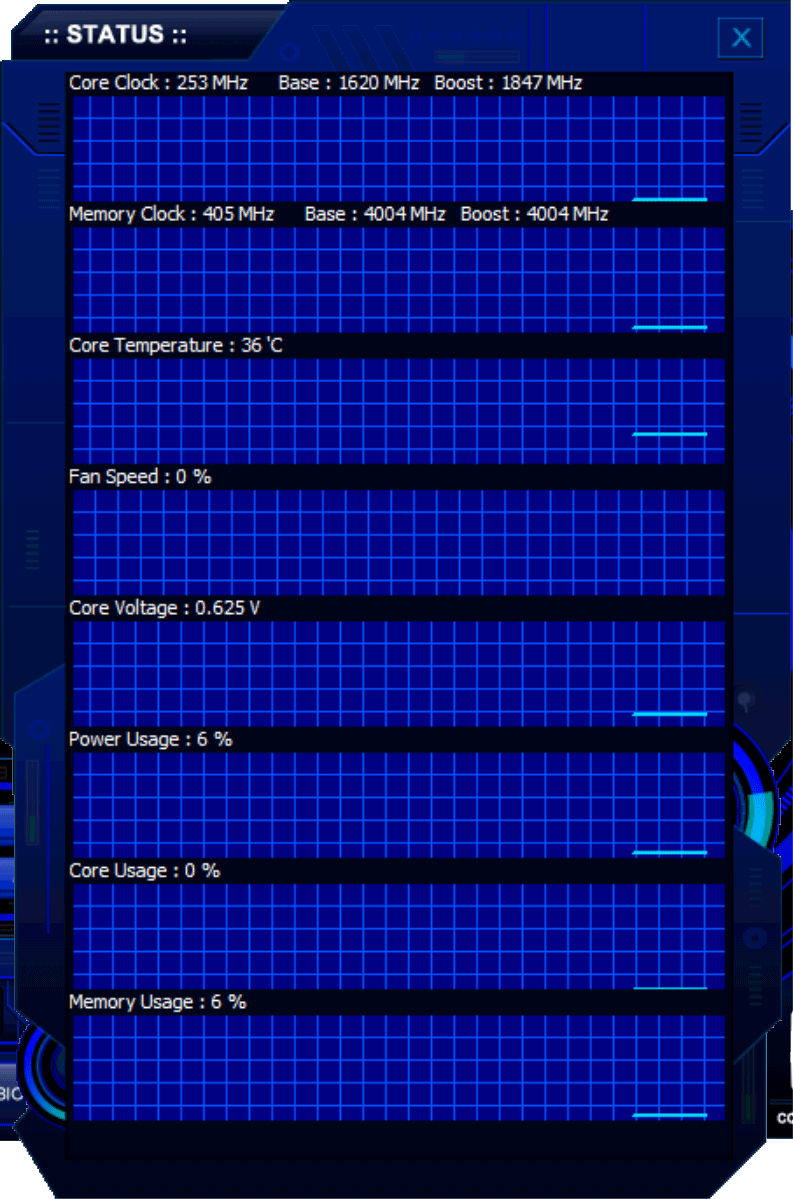

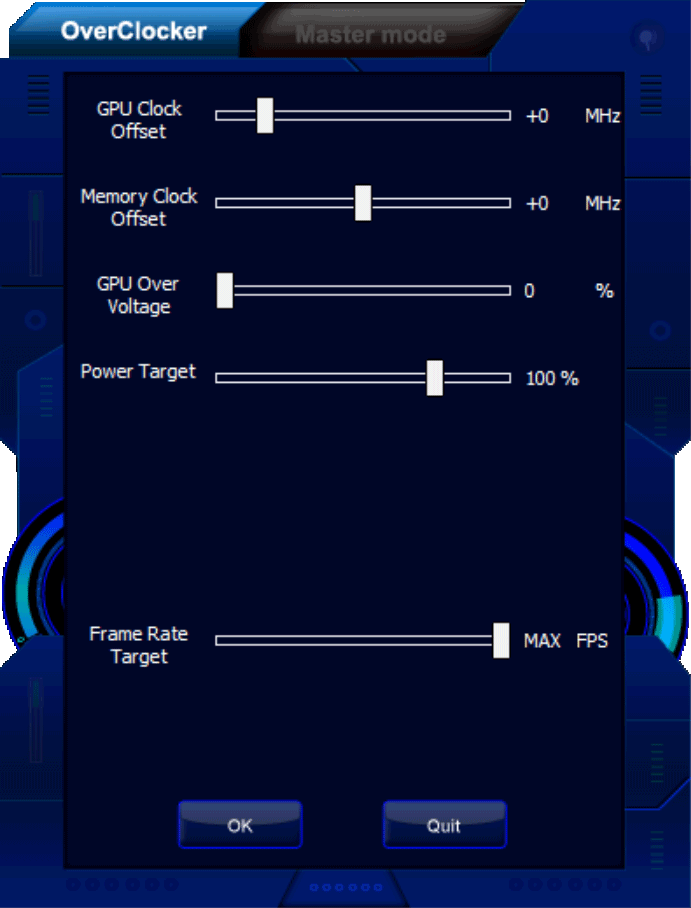

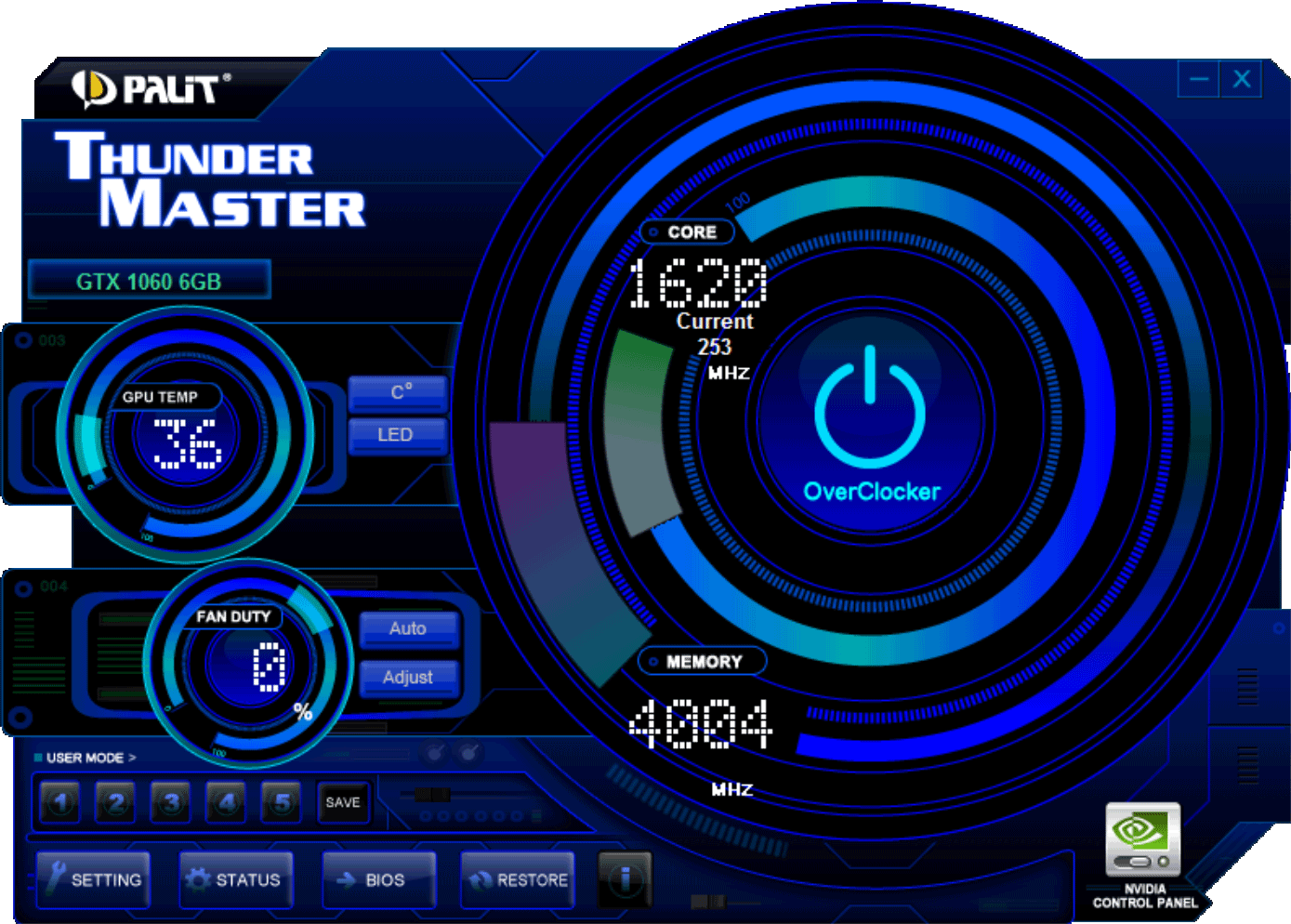

Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 16.11.4;
- драйверы Nvidia версии 375.95;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks, DirectX 11)
- Rise Of The Tomb Raider (Nixxes Software/Square Enix, DirectX 12)
- Grand Theft Auto V (Rockstar Games/Rockstar Games, DirectX 11)
- The Witcher 3: Wild Hunt (CD Projekt RED, DirectX 11)
- BattleField 1 (EA Digital Illusions CE/Electronic Arts, DirectX 12)
- Tom Clancy's The Division (Ubisoft Massive/Ubisoft, DirectX 11)
- Deus Ex: Mankind Divided (Eidos Montreal/Square Enix, DirectX 12)
- Far Cry Primal (Ubisoft/Ubisoft, DirectX 11)
- Hitman (2016) (IO Interactive/Square Enix, DirectX 12)
- Ashes Of The Singularity (Oxide Games,Stardock Entertainment/Stardock Entertainment, DirectX 12)
Результаты тестов: сравнение производительности
- Fallout 4
- Rise Of The Tomb Raider
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- BattleField 1
- Tom Clancy's The Division
- Deus Ex: Mankind Divided
- Far Cry Primal
- Hitman (2016)
- Ashes Of The Singularity
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1060 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало декабря 2016 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 05 | Palit GeForce GTX 1060 Super Jetstream, 1620—2025/8000 | 2830 | 1387 | 20400 |
| 07 | GTX 1060 6 ГБ, 1507—1860/8000 | 2620 | 1379 | 19000 |
| 09 | GTX 980 4 ГБ, 1126—1266/7000 | 2580 | 985 | 26200 |
| 10 | R9 390X 8 ГБ, 1050/1050/6000 | 2500 | 877 | 28500 |
| 11 | RX 480 8 ГБ, 1188—1266/8000 | 2370 | 1261 | 18800 |
| 12 | R9 390 8 ГБ, 1000/1000/6000 | 2230 | 1138 | 19600 |
| 13 | GTX 970 4 ГБ, 1050—1177/7000 | 2210 | 1116 | 19800 |
Комментарий к Рейтингам iXBT.com
Повышенные частоты карты Palit обеспечили ей прирост скорости в среднем около 8% относительно референсной GTX 1060 и вывели этот ускоритель на первое место в группе. Референсная карта GTX 1060 также опережает остальных конкурентов.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало декабря 2016 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 02 | Palit GeForce GTX 1060 Super Jetstream, 1620—2025/8000 | 1387 | 2830 | 20400 |
| 03 | GTX 1060 6 ГБ, 1507—1860/8000 | 1379 | 2620 | 19000 |
| 04 | RX 480 8 ГБ, 1188—1266/8000 | 1261 | 2370 | 18800 |
| 09 | R9 390 8 ГБ, 1000/1000/6000 | 1138 | 2230 | 19600 |
| 11 | GTX 970 4 ГБ, 1050—1177/7000 | 1116 | 2210 | 19800 |
| 16 | GTX 980 4 ГБ, 1126—1266/7000 | 985 | 2580 | 26200 |
| 21 | R9 390X 8 ГБ, 1050/1050/6000 | 877 | 2500 | 28500 |
Комментарий к Рейтингам полезности
Исходя из цен, которые были зафиксированы на момент написания материала, ускоритель Palit по рейтингу полезности занял первое место в своей группе, и это несмотря на то, что стоимость данной карты на момент рассмотрения оказалась выше, чем у усредненного GTX 1060. Заметим, что GTX 1060 также лидирует в данной выборке ускорителей ценового диапазона от 300 до 350 долларов.
Palit GeForce GTX 1060 Super Jetstream (6 ГБ) — один из лучших вариантов базового ускорителя, лидирующего по привлекательности в диапазоне цен 300—350 долларов. Данная карта предназначена для простых геймеров, которые не одержимы идеей разгона и готовы довольствоваться фабричным повышением частот (которое в данном случае составляет 9% и обеспечивает прирост производительности в среднем на 8% по сравнению с референсной картой). Ускоритель имеет очень тихую систему охлаждения и подсветку на кулере для любителей моддинга, он полностью готов для работы совместно с устройствами VR. Еще раз повторим, что данный ускоритель относится к лучшим по соотношению цены и возможностей на момент написания материала (начало декабря 2016 г.).
Окончательное решение традиционно остается за нашими читателями (смотрите на актуальные цены ниже!).
В номинации «Оригинальный дизайн» (за декабрь 2016 года)
награду получила карта:
- Palit GeForce GTX 1060 Super Jetstream 6 ГБ 192-битной GDDR5
