Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gigabyte GeForce GTX 1060 G1 Gaming 6 ГБ 192-битной GDDR5
Сведения о производителе: Компания Gigabyte Technology (торговая марка Gigabyte) основана в 1986 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. Изначально создавалась как группа разработчиков и исследователей. В 2004 году на базе компании был образован холдинг Gigabyte, в который вошли Gigabyte Technology (разработка и производство видеокарт и материнских плат для ПК); Gigabyte Communications (производство коммуникаторов и смартфонов под маркой GSmart (с 2006 г.)); Gigazone International (корпуса, блоки питания и системы охлаждения для ПК, мониторы (торговая марка Envision)); G-Style Co (производство ноутбуков и планшетных ПК). Производство на Тайване и в Китае.
Устройство(а)
| Gigabyte GeForce GTX 1060 G1 Gaming 6 ГБ 192-битной GDDR5 (GV-N1060G1 GAMING-6GD, P/N 4 719331 328283) | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | GeForce GTX 1060 (GP106) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1620—2058 (OC Mode)/1594—2025 (Gaming Mode) | 1507—1860 | |
| Частота работы памяти (физическая (эффективная)), МГц | 2000 (8000) (OC Mode)/2000 (8000) (Gaming Mode) | 2000 (8000) | |
| Ширина шины обмена с памятью, бит | 192 | ||
| Число вычислительных блоков в GPU | 10 | ||
| Число операций (ALU) в блоке | 128 | ||
| Суммарное количество блоков ALU | 1280 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 80 | ||
| Число блоков растеризации (ROP) | 48 | ||
| Размеры, мм | 270×105×37 | 270×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 119 | 117 |
| В режиме 2D, Вт | 31 | 28 | |
| В режиме «сна», Вт | 11 | 11 | |
| Уровень шума | В режиме 2D, дБА | 20,0 | 20,0 |
| В режиме 2D (просмотр видео), дБА | 20,0 | 20,0 | |
| В режиме максимального 3D, дБА | 23,0 | 26,5 | |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0b, 3×DisplayPort 1.2/1.3/1.4 | |
| Поддержка многопроцессорной работы | Нет | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет | |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Single-Link DVI | 1920×1200 | ||
| Комплектация локальной памятью | |
|---|---|

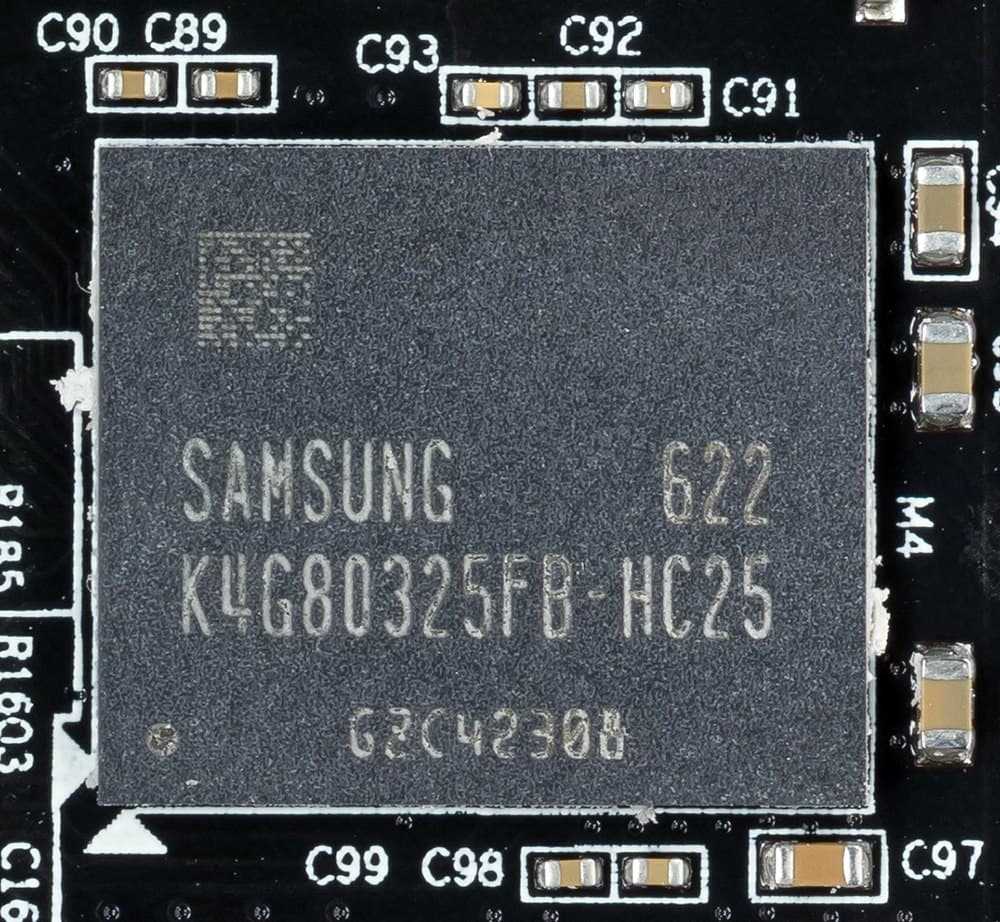

Карта имеет 6 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 2000 (8000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|
| Вид спереди | |
| Gigabyte GeForce GTX 1060 G1 Gaming 6 ГБ 192-битной GDDR5 | Reference Nvidia GeForce GTX 1060 |
 |  |

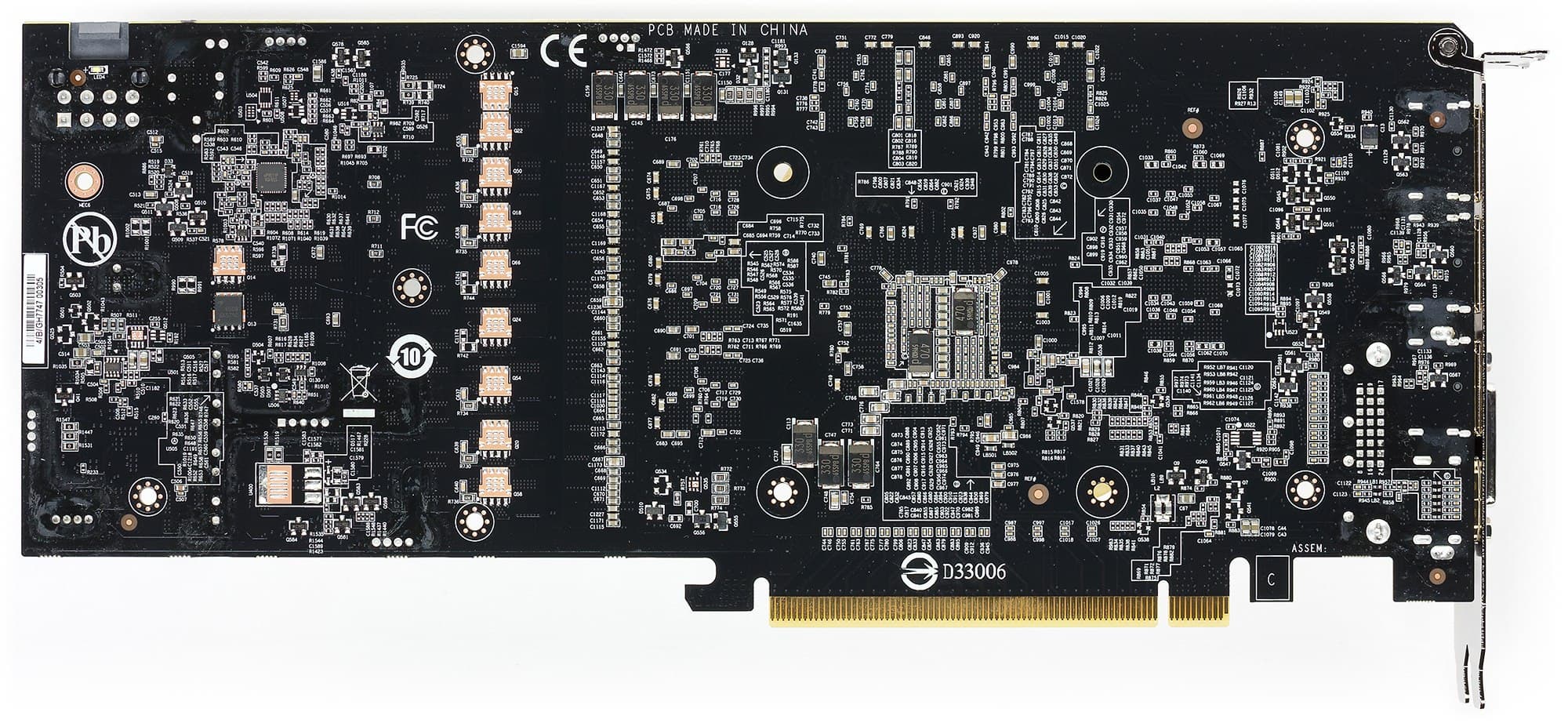

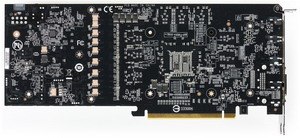

| Вид сзади | |
| Gigabyte GeForce GTX 1060 G1 Gaming 6 ГБ 192-битной GDDR5 | Reference Nvidia GeForce GTX 1060 |
 |  |

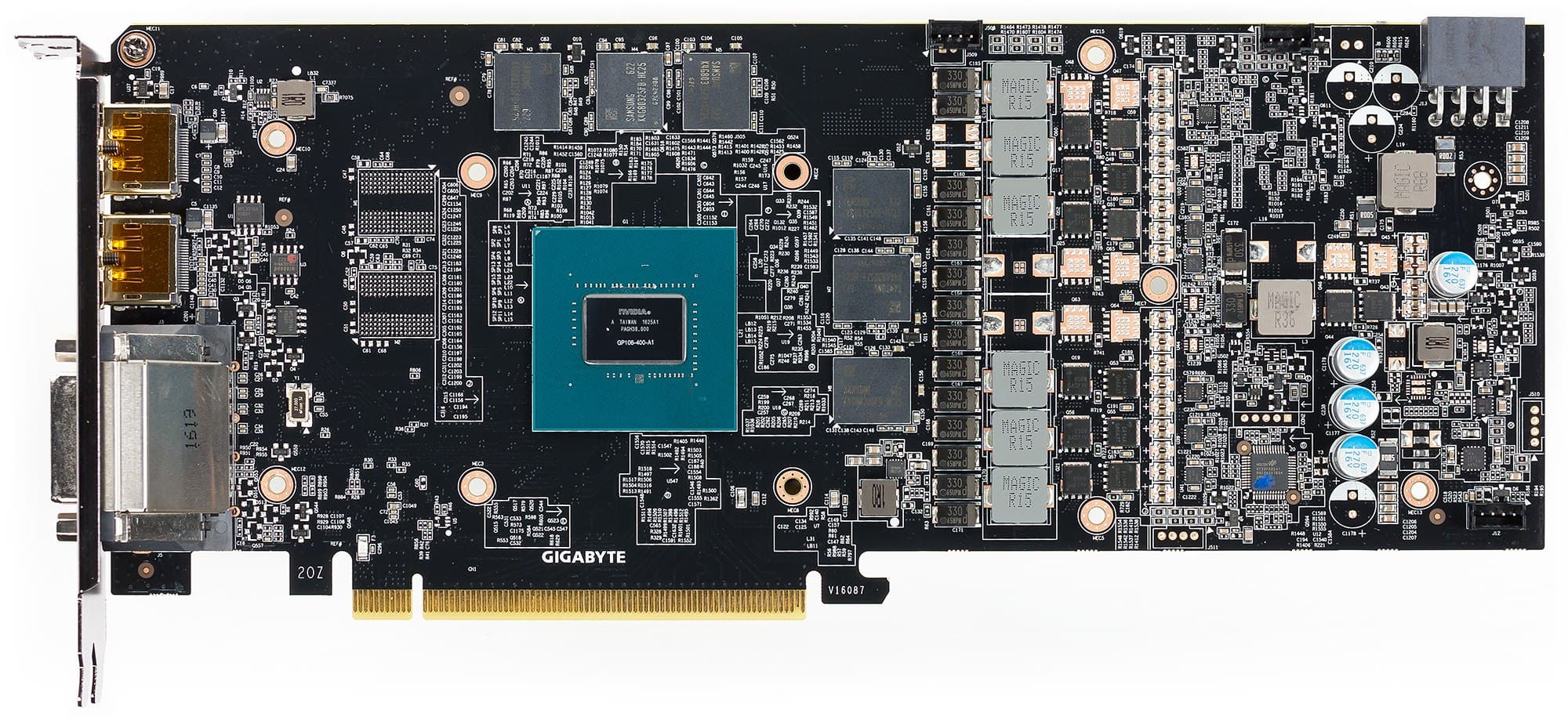

Мы знаем, что практически все ускорители компании Gigabyte полностью спроектированы собственными инженерами (а не являются копиями референс-карт). Это относится и к данному продукту. Уже второй раз мы сталкиваемся с тем, что даже расположение микросхем памяти отличается от референс-дизайна (раньше такое встречалось крайне редко).
Схема питания имеет 6 фаз (плюс 2 фазы на питание микросхем памяти) и управляется цифровым контроллером uP9511P производства uPI Semiconductor. Однако это не все. Видеокарта поддерживает большой набор функций мониторинга, за которые отвечает контроллер Holtek HT32F52241 на базе микроконтроллера ARM Cortex -M0+. Он же регулирует мощность системы питания.
Традиционная технология производства PCB — Ultra Durable — подразумевает особую печатную плату с двойными медными слоями и набором высококачественных дросселей и твердотельных конденсаторов.
Программа позволяет выбрать один из предустановленных режимов работы ускорителя в 3D: OC и Gaming (различия между ними заключаются лишь в частотах работы). Можно создать свой собственный профиль, выбрав частоты и вольтажи. Утилита также позволяет выставить режим подсветки кулера, управлять кулером вручную.
Мы уже неоднократно описывали данную программу в материалах по картам Gigabyte на основе GTX 1070/1080.
Стоит отметить прилично повышенные (примерно на 10,5%) частоты работы ускорителя относительно стандартных параметров референс-карты, что может обеспечить прирост производительности примерно от 7% до 10% в зависимости от разрешения и режима работы.

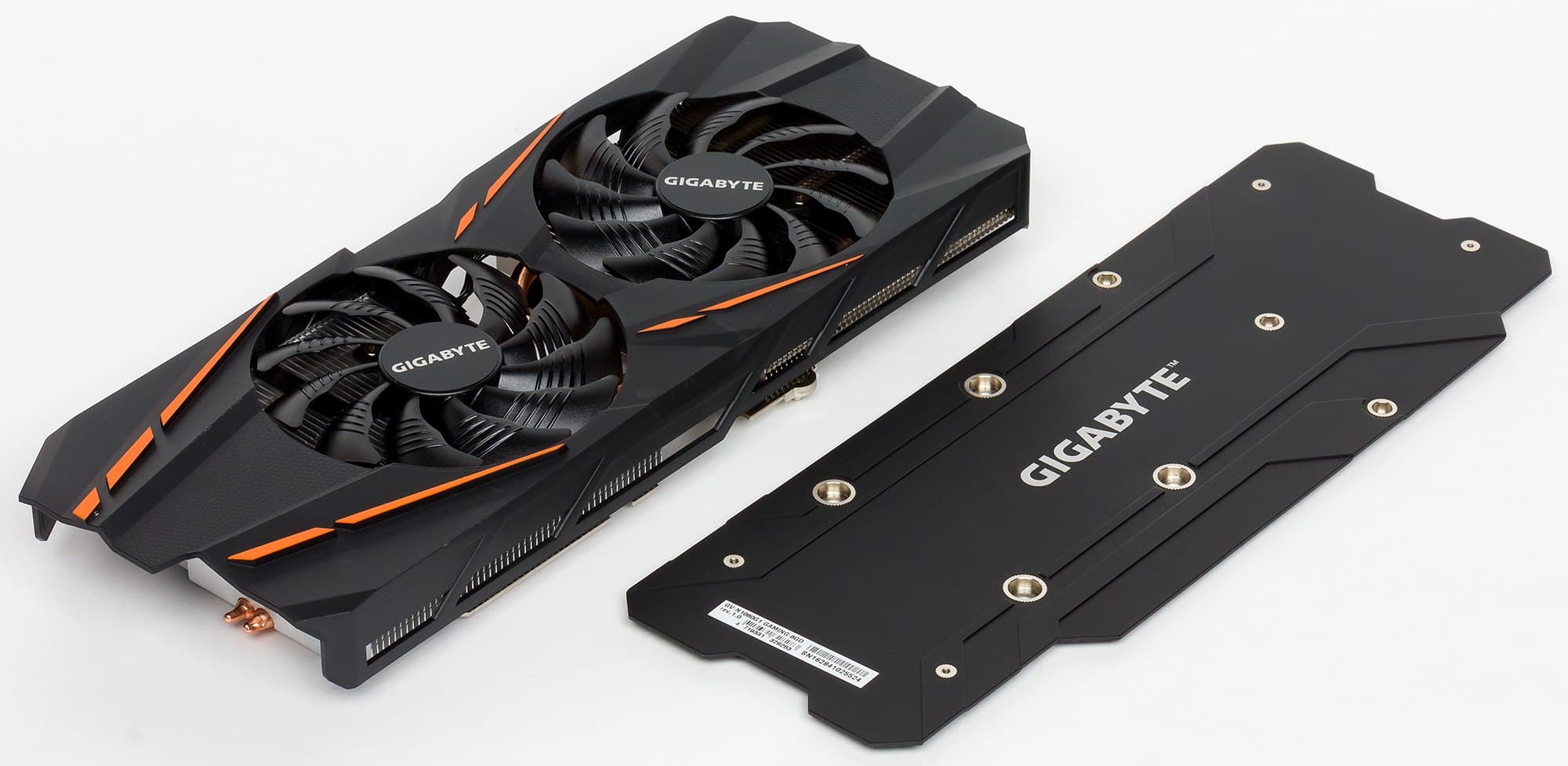

| Система охлаждения | |
|---|---|

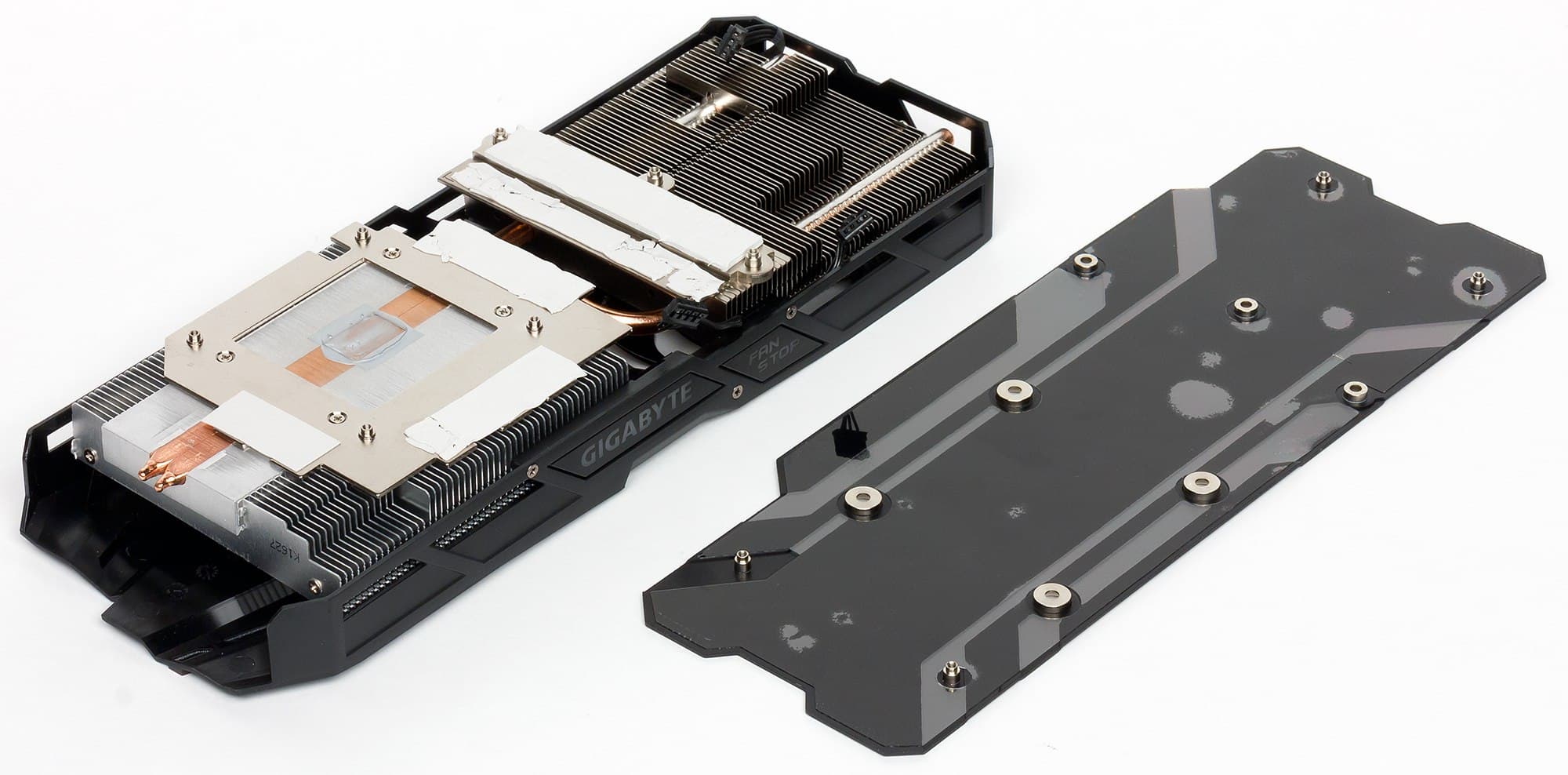

Главной частью кулера серии WindForce являются два массивных пластинчатых никелированных радиатора, соединенных между собой тепловыми трубками, впрессованными в основание, которые обеспечивают равномерное распределение тепла по ребрам радиаторов. Поверх радиаторов установлен кожух с двумя вентиляторами, работающими на одинаковой частоте вращения. Лопасти имеют особый профиль (поперечное сечение), и производитель декларирует сильно пониженный уровень шума при аналогичном потоке воздуха в сравнении с обычными лопастями. Следует также напомнить, что кулеры WindForce останавливают вентиляторы в случае простоя или малой нагрузки (если температура GPU не выше 55 градусов). Поэтому не стоит пугаться, если при запуске ПК вентиляторы на ускорителе не вращаются. Кстати, индикатор на торце кулера информирует о том, вращаются ли вентиляторы. Микросхемы памяти и силовые транзисторы охлаждаются отдельными пластинами, прикрученными к основному радиатору. На обороте видеокарты установлена толстая пластина, которая обеспечивает жесткость относительно массивной видеокарты (предотвращая изгиб печатной платы). СО оснащена подсветкой, цветом которой можно управлять с помощью вышеуказанной утилиты. После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 64 градусов, что является великолепным результатом для видеокарты такого уровня. |  |
 | |

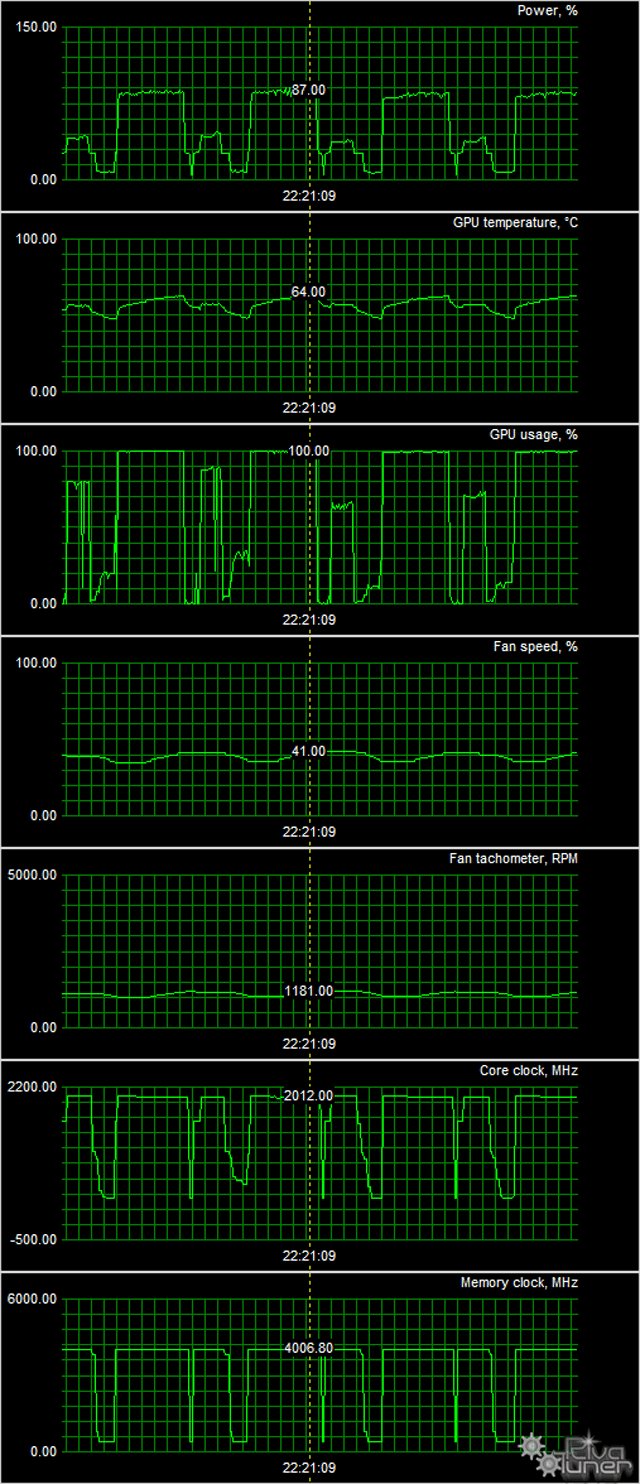

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 29 °C, вентиляторы не работали. Шум был равен фоновому — 20,0 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 38 °C, вентиляторы так и не включались. Уровень шума не изменялся (20,0 дБА).
В режиме максимальной нагрузки в 3D температура достигала 64 °C. Вентиляторы при этом раскручивались до 1181 оборота в минуту, шум вырастал лишь до 23,0 дБА, так что данную СО можно считать очень тихой, практически бесшумной.

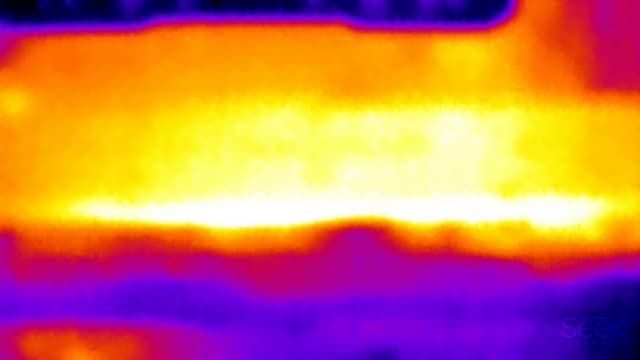

Термоснимок
На тыльной стороне платы — пластина, мешающая локализовать максимально нагретую область.

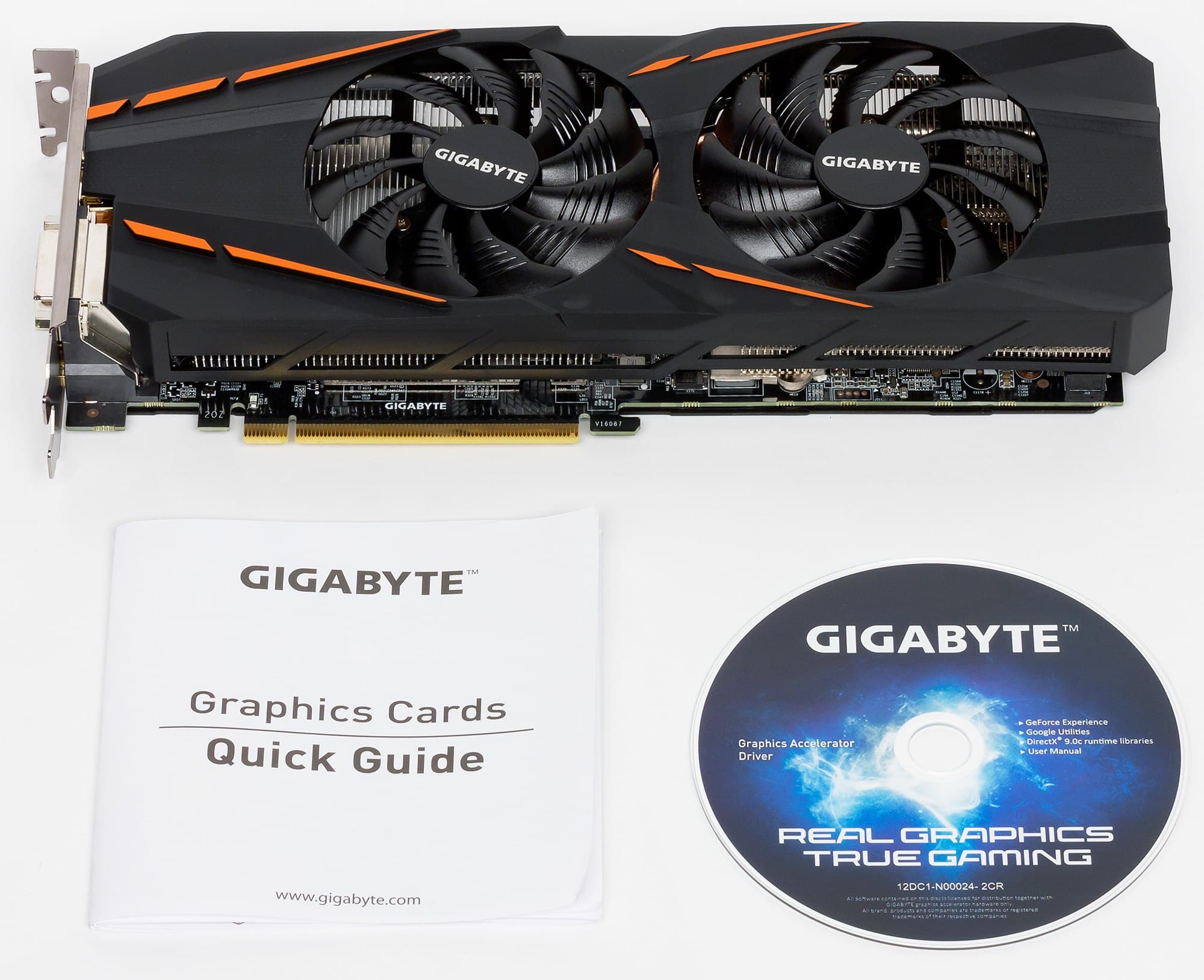

| Комплектация | |
|---|---|

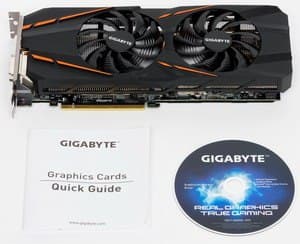

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-5960X (Socket 2011):
- процессор Intel Core i7-5960X (o/c 4 ГГц);
- СО Intel Thermal Solution RTS2011LC;
- системная плата ASRock Fatal1ty X99X Killer на чипсете Intel X99;
- оперативная память 16 ГБ DDR4 G.Skill Ripjaws4 F4-2800C16Q-16GRK 2800 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 10 Pro 64-битная; DirectX 12;
- монитор Samsung U28D590D (28″);
- драйверы AMD версии Crimson Edition 16.9.2;
- драйверы Nvidia версии 372.90;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- Fallout 4 (Bethesda Games Studios/Bethesda Softworks)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- Tom Clancy’s Rainbow Six: Siege (Ubisoft/Ubisoft)
- Far Cry Primal (Ubisoft/Ubisoft)
- Hitman (2016) (IO Interactive/Square Enix)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- Fallout 4
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- Tom Clancy’s Rainbow Six: Siege
- Far Cry Primal
- Hitman (2016)
- Все разрешения на одной странице, No AA, No AF
- Все разрешения на одной странице, АА SMAA/SSAA 1.2 и AF 16x
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — GeForce GT 730 (то есть сочетание скорости и функций GT 730 приняты за 100%). Рейтинги ведутся по 30 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 1060 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина октября 2016 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 07 | Gigabyte GTX 1060 G1 Gaming 6 ГБ, 1620—2058/8000 | 2240 | 700 | 320 |
| 09 | GTX 1060 6 ГБ, 1507—1860/8000 | 2050 | 659 | 311 |
| 10 | GTX 980 4 ГБ, 1126—1266/7000 | 1970 | 451 | 437 |
| 11 | R9 390X 8 ГБ, 1050/1050/6000 | 1880 | 443 | 424 |
| 12 | RX 480 8 ГБ, 1188—1266/8000 | 1810 | 575 | 315 |
| 13 | GTX 970 4 ГБ, 1050—1177/7000 | 1770 | 541 | 327 |
| 14 | R9 390 8 ГБ, 1000/1000/6000 | 1670 | 449 | 372 |
Комментарий к Рейтингам iXBT.com
Повышенные частоты работы карты Gigabyte обеспечили ей прирост скорости в среднем около 9% относительно референса и вывели этот ускоритель на первое место в группе (референсный GTX 1060 также опережает конкурентов).
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина октября 2016 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 01 | Gigabyte GTX 1060 G1 Gaming 6 ГБ, 1620—2058/8000 | 700 | 2240 | 320 |
| 03 | GTX 1060 6 ГБ, 1507—1860/8000 | 659 | 2050 | 311 |
| 08 | RX 480 8 ГБ, 1188—1266/8000 | 575 | 1810 | 315 |
| 13 | GTX 970 4 ГБ, 1050—1177/7000 | 541 | 1770 | 327 |
| 20 | GTX 980 4 ГБ, 1126—1266/7000 | 451 | 1970 | 437 |
| 22 | R9 390 8 ГБ, 1000/1000/6000 | 449 | 1670 | 372 |
| 23 | R9 390X 8 ГБ, 1050/1050/6000 | 443 | 1880 | 424 |
Комментарий к Рейтингам полезности
Исходя из цен, которые были зафиксированы на момент написания материала, ускоритель Gigabyte занял первое место не только в своей группе (несмотря на чуть более высокие ценовые показатели, нежели у средневзвешенного GTX 1060), но и в целом по всему рейтингу, то есть на сегодня это лучшая покупка среди всех ускорителей! Стоит заметить, что GTX 1060 также лидирует в данной выборке ускорителей в ценовом диапазоне от 300 до 350 долларов.
Gigabyte GeForce GTX 1060 G1 Gaming (6 ГБ) — один из лучших вариантов 3D-акселератора, входящий в семейство предтоповых ускорителей (диапазон цен 300—350 долларов). Эта карта демонстрирует производительность в среднем на 9% выше, чем референсная, и обходит более дорогие решения предыдущего поколения. Ускоритель имеет очень тихую, почти бесшумную систему охлаждения, нагрев его даже под сильной нагрузкой невелик. Имеется возможность гибкого регулирования частот и режимов работы. Карта неплохо подойдет обычным оверклокерам, довольствующимся повышением частот при штатной СО. Вручную мы эту карту в ходе тестирования не разгоняли, учитывая наличие на рынке продукта для оверклокеров из Xtreme-серии. Стоит еще отметить, что любителям моддинга корпусов данный продукт предлагает подсветку на кулере. Ускоритель полностью готов для работы совместно с устройствами VR. И еще раз добавлю, что данный ускоритель бьет рекорды по соотношению цены и возможностей на момент написания материала (середина октября 2016 г.).
Окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за октябрь 2016 года)
награду получила карта:
- Gigabyte GeForce GTX 1060 G1 Gaming 6 ГБ 192-битной GDDR5
