Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Strix R9 390X OC 8192 МБ 512-битной GDDR5 PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира
в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает
очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване.
Общая численность работников около 2000 человек.
Устройство(а)
Asus Strix R9 390X OC 8192 МБ 512-битной GDDR5 PCI-E
Параметр
Значение
Номинальное значение (референс)
GPU
Radeon R9 390X (Grenada)
Интерфейс
PCI Express x16
Частота работы GPU (ROPs), МГц
1070
1050
Частота работы памяти (физическая (эффективная)), МГц
1500 (6000)
1500 (6000)
Ширина шины обмена с памятью, бит
512
Число вычислительных блоков в GPU
44
Число операций (ALU) в блоке
64
Суммарное число операций (ALU)
2816
Число блоков текстурирования (BLF/TLF/ANIS)
176
Число блоков растеризации (ROP)
64
Размеры, мм
305×125×39
275×100×35
Количество слотов в системном блоке, занимаемые видеокартой
Максимальное количество приемников/мониторов для одновременного вывода изображения
4
4
Дополнительное питание: количество 8-контактных разъемов
1
1
Дополнительное питание: количество 6-контактных разъемов
1
1
Максимальное разрешение 2D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Максимальное разрешение 3D
Display Port
4096×2160
HDMI
4096×2160
Dual-Link DVI
2560×1600
Комплектация локальной памятью
Картa имеeт 8192 МБ памяти GDDR5 SDRAM,
размещенной в 16 микросхемах по 4 Гбит (на лицевой стороне PCB).
Микросхемы памяти SK Hynix (GDDR5).
Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц.
Сравнение с эталонным дизайном (reference)

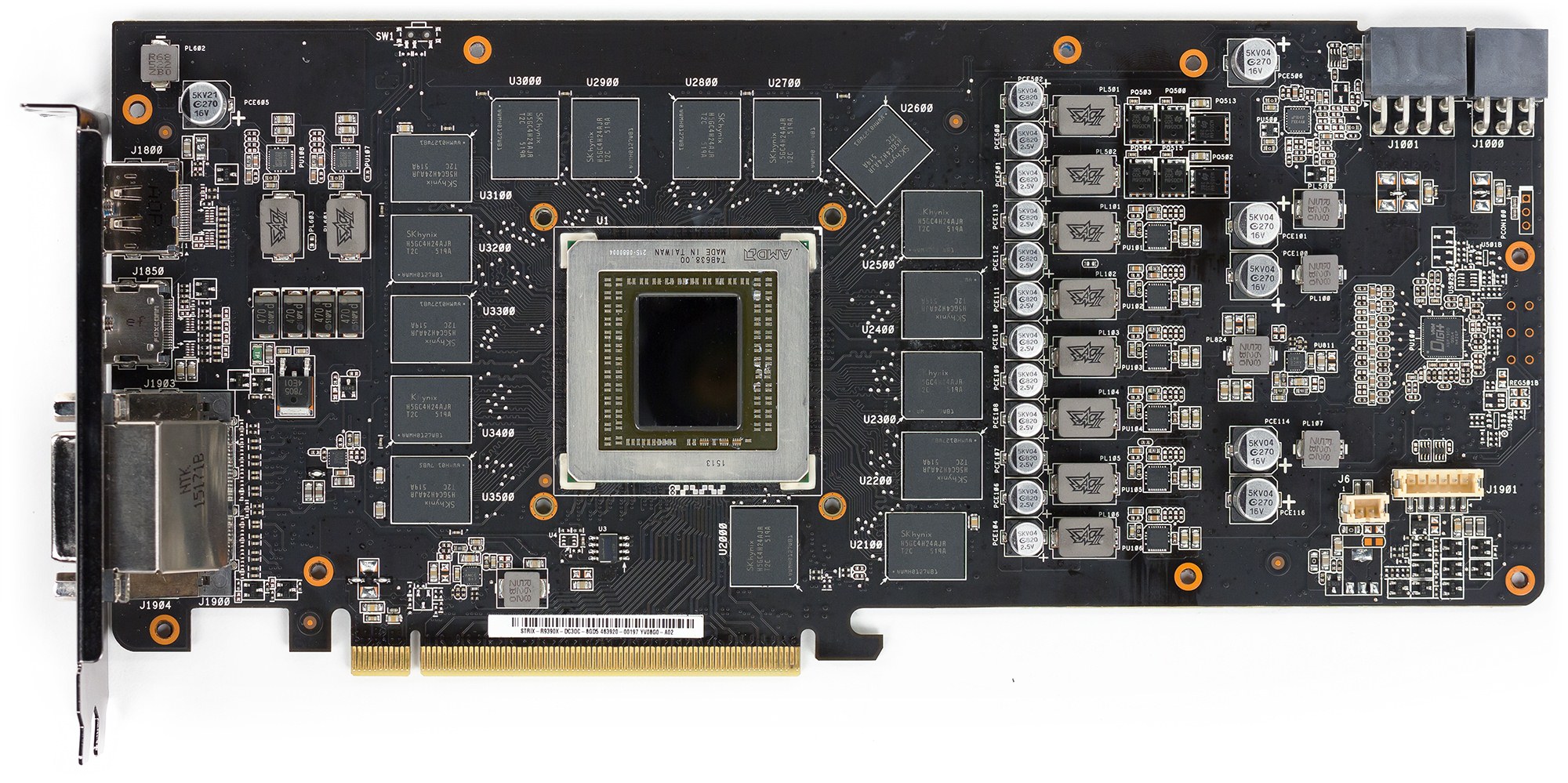

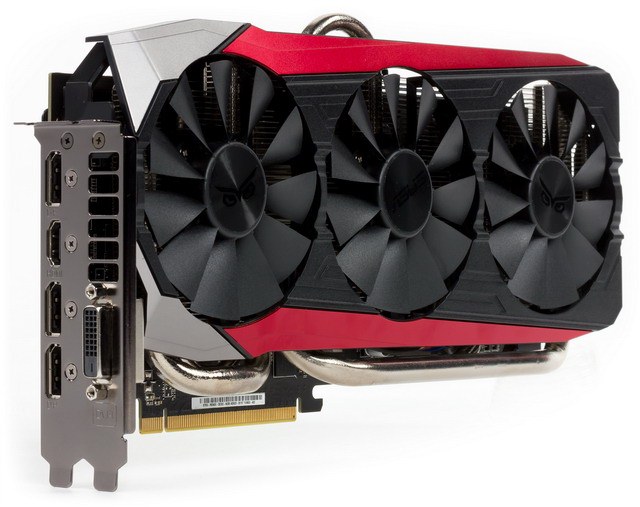

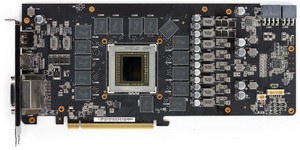

Вид спереди
Asus Strix R9 390X OC 8192 МБ 512-битной GDDR5 PCI-E
Reference card AMD Radeon R9 390X

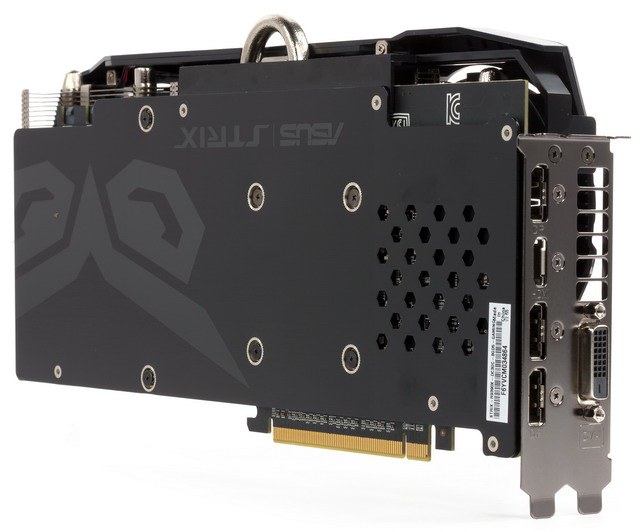

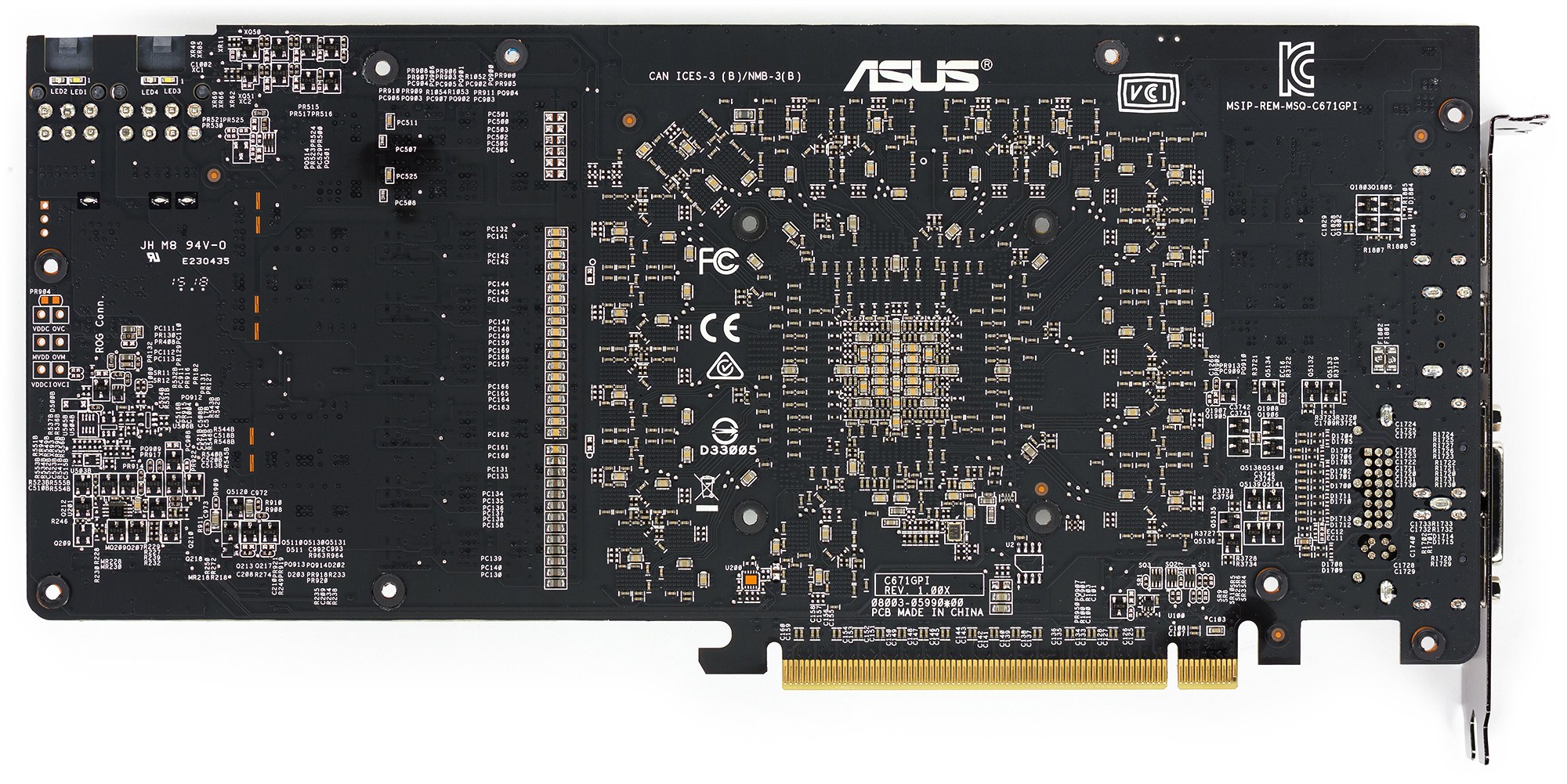

Вид сзади
Asus Strix R9 390X OC 8192 МБ 512-битной GDDR5 PCI-E
Reference card AMD Radeon R9 390X
Как обычно, плата спроектирована специалистами ASUS и имеет некоторые отличия от эталонного образца. В основном они связаны с блоком питания. Схема имеет 8 фаз для ядра и 2 фазы
для памяти. Система питания управляется цифровым контроллером Digi+ ASP1211, а при изготовлении платы применяется технология Super Alloy Power II, что
вкупе с использованием специальных конденсаторов уменьшает энергопотребление и нагрев.
Карта не относится к семейству оверклокерских (как серия Matrix), однако при желании можно скачать с сайта производителя утилиту GPU Tweak и попробовать поднять частоты работы
ускорителя. В нашем случае разгон не проводился.

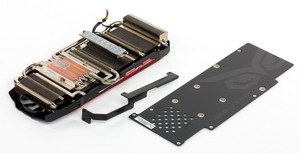

Система охлаждения
Главной частью кулера DirectCu III является массивный пластинчатый никелированный радиатор.
Тепловые трубки, впрессованные в медное основание, обеспечивают равномерное распределение тепла по ребрам радиатора. С помощью дополнительной подошвы этот же радиатор
охлаждает и силовые транзисторы.
Сверху радиатора установлен кожух с тремя вентиляторами, работающими на одинаковой частоте вращения. Компания заявляет, что используется особый материал лопастей вентиляторов,
который обеспечивает долгосрочность работы крылаток. Стоит еще раз напомнить, что особенностью системы охлаждения карт серии Strix является остановка вентиляторов в случае простоя
при малом нагреве GPU.
Микросхемы памяти не охлаждаются. Сзади установлена
пластина, которая соединяется с торцевой частью PCB и обеспечивает жесткость относительно массивной видеокарты
(предотвращая изгиб печатной платы).
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 82 градусов, что является
нормальным результатом для видеокарты такого уровня.

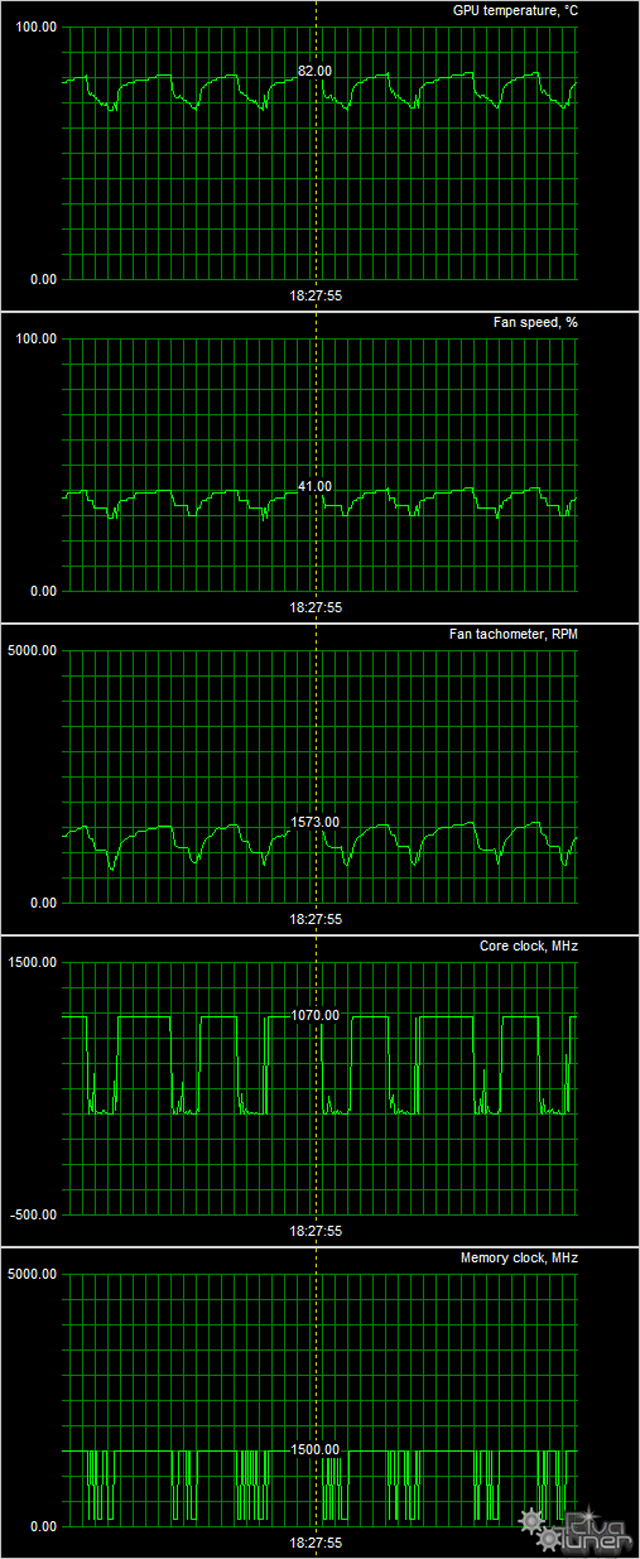

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)
Методика измерения шума
Помещение шумоизолировано и заглушено, снижены реверберации.
Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником
механического шума.
Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой
промежуточных кадров.
Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 37 °C, вентиляторы не работали, шум равен фоновому 20 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 65 °C,
вентиляторы запускались и работали на частоте вращения 600 оборотов в минуту, уровень шума не изменился (20 дБА).
В режиме максимальной нагрузки в 3D температура достигала 82 °C, вентиляторы при этом раскручивались до 1580 с лишним оборотов в минуту,
шум вырастал до 33,5 дБА — можно считать СО малошумной.
Термоснимок
Наиболее нагретая область - в районе преобразователей напряжения, что видно даже при наличии пластины.
Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и
утилитами. Мы видим базовый комплект плюс разветвитель питания и фирменную наклейку.
Упаковка
Установка и драйверы
Конфигурация тестового стенда
Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
процессор Intel Core i7-3960X (o/c 4 ГГц);
СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
СО Intel Thermal Solution RTS2011LC;
системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
корпус Corsair Obsidian 800D Full Tower.
операционная система Windows 7 64-битная; DirectX 11.1;
монитор Samsung U28D590D (28″);
клавиатура Cougar 700K;
драйверы AMD версии Catalyst 15.7 Omega;
драйверы Nvidia версии 353.30;
VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
BioShock Infinite (Irrational Games/2K Games)
Watch Dogs (Ubisoft)
Grand Theft Auto V (Rockstar Games/Rockstar Games)
The Witcher 3: Wild Hunt (CD Projekt RED)
Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт
друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть
сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках
i3D-Speed акселераторам (методику рейтингования можно посмотреть
здесь). Выбирается группа карт для анализа, куда входят R9 390X и его
конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа.
20 августа 2015 г.
№
Название ускорителя
Рейтинг iXBT.com
Рейтинг полез.
Цена
10
ASUS STRIX R9 390X 8192MB, 1070/1070/6000
2110
409
516
12
R9 390X 8192MB, 1050/1050/6000
2100
414
507
14
GTX 980 4096MB, 1126-1266/7000
2040
347
588
Комментарий к Рейтингам iXBT.com
Согласно позиционированию AMD, а также ценовым раскладам, конкурентом для Radeon R9 390X является Geforce GTX 980. Наши исследования
показали, что Radeon R9 390X в большинстве тестов оказался самым производительным в этой группе.
Рейтинг полезности
Пояснение
Дата взятия цен из розничной продажи для формирования Рейтингов полезности
Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены
соответствующих ускорителей
20 августа 2015 г.
№
Название ускорителя
Рейтинг полез.
Рейтинг iXBT.com
Цена
19
R9 390X 8192MB, 1050/1050/6000
414
2100
507
20
ASUS STRIX R9 390X 8192MB, 1070/1070/6000
409
2110
516
24
GTX 980 4096MB, 1126-1266/7000
347
2040
588
Комментарий к Рейтингам полезности
Согласно ценовым раскладам по уже появившимся в продаже картам на базе Radeon R9 390X, а также довольно давно продающимся Geforce GTX 980, новинка в лице ускорителя AMD оказалась более
выгодным приобретением, нежели конкурент. Рассмотренная карта Asus чуть-чуть уступает усредненному Radeon R9 390X, так как стоит немного дороже при почти такой же производительности (повышение
частоты работы ядра на пару десятков мегагерц практически не дает приростов по скорости).
Asus Strix R9 390X OC 8192 МБ 512-битной GDDR5 PCI-E — современный и быстрый (несмотря на то, что ядро у него весьма старое) ускоритель топового класса, имеющий
очень большой объем локальной памяти (самые современные игры требуют минимум 4 гигабайта памяти, а тут даже есть запас на будущее) и в большинстве тестов более производительный,
нежели конкурент в лице Geforce GTX 980. Небольшой разгон на 20 МГц по ядру почти никакого влияния на скорость не оказывает, разница не выше 1-2%. Видеокарта имеет интересный и отличный
кулер, который останавливается в режимах с малой нагрузкой (по сути все время работы в 2D-режиме), да и при нагрузке в 3D является малошумным.
Повторим, что дело не в возрасте GPU — главное чтобы он имел полноценную поддержку современных 3D-технологий, а также чтобы карты на его основе предлагались по адекватным ценам
и выгодно смотрелись на фоне конкурентов. Поэтому графическое ядро Hawaii (а ныне Grenada) может быть сегодня востребованным.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за сентябрь 2015 года)
награду получила карта:
Asus Strix R9 390X OC 8192 МБ 512-битной GDDR5 PCI-E
