Всю детальную информацию о семействах процессоров можно найти в нашем разделе. А я продолжаю знакомить читателей с материнскими платами на базе Intel Z790.
Напомню, что чипсет Z790 обладает в сумме 38 высокоскоростными портами (High Speed In Out, HSIO). Z790 поддерживает до 5х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z790 или сторонних хабов).
В свою очередь процессоры 12го,13го и 14го поколений имеют поддержку PCIe 5.0 в виде 16 линий (расходуемые на слоты PCIe x16/М.2), плюс 4 линии PCIe 4.0, жестко идущие на один из М.2 слотов, получающий данные напрямую от процессора. Эти поколения процессоров могут работать как с DDR5, так и с DDR4.
Многие пользователи знают, что у компании MSI имеется три основных сегмента игровых материнских плат: MEG (самый «топ»), MPG (это MEG, но без ряда «фишек» по оверклокингу, ну и в целом наворотов мало) и MAG (а это самый дешевый игровой сегмент, где «штучек-дрючек» нет, но упор делается на простоту подключений и строгий дизайн под ПК любой конфигурации).
Переходим к материнской плате MSI MEG Z790 Godlike, которая относится к топовому суббренду MEG, поэтому перед нами самый что ни на есть флагман (уже много лет самая-самая в этой игровой линейке — материнка c суффиксом Godlike, мы не будем обсуждать перевод этого названия, уже было «сломано много копий» насчет «богоподобности», и сейчас этот суффикс просто стал нарицательным в номенклатуре названий от MSI).

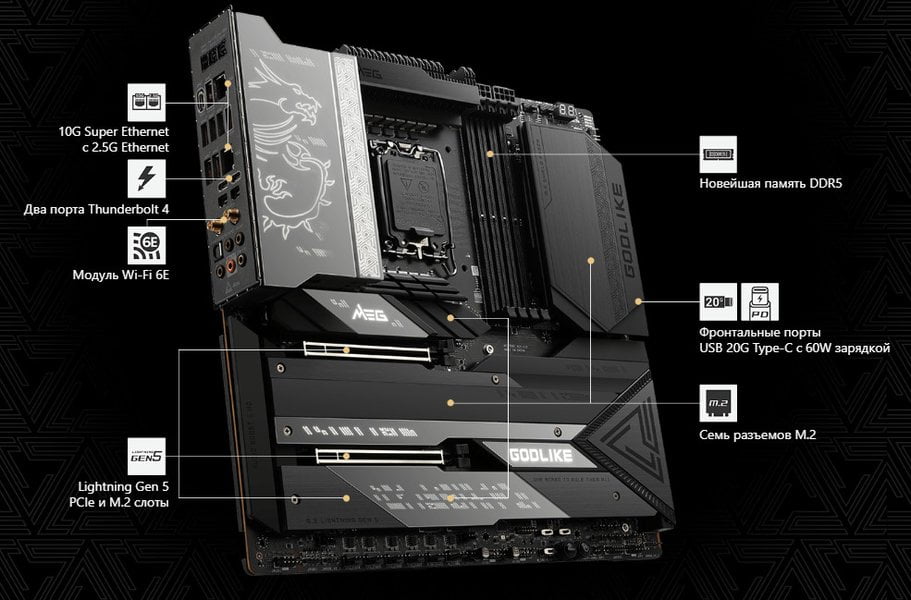

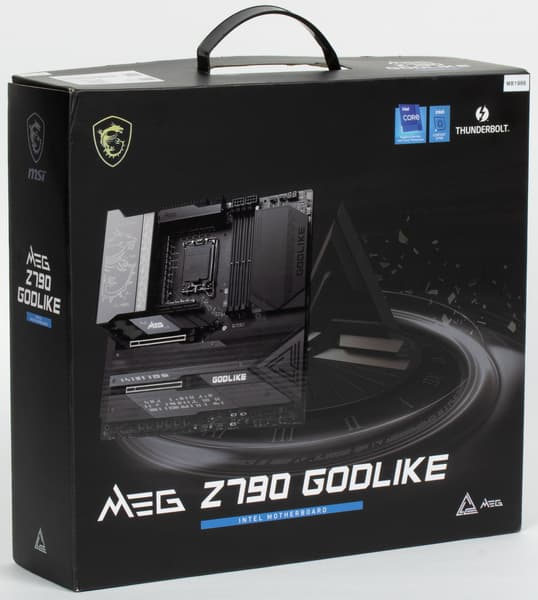

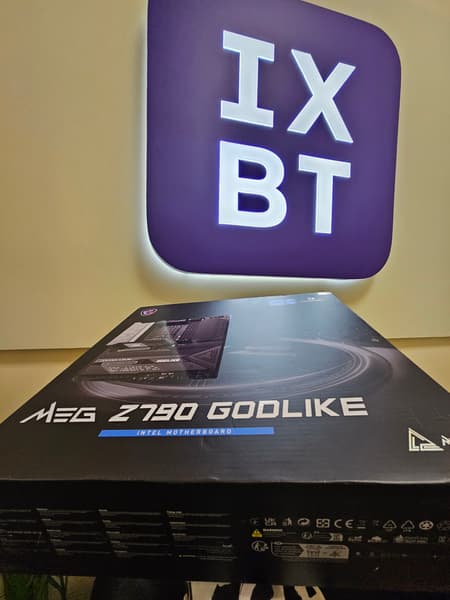

MSI MEG Z790 Godlike поставляется в традиционной толстой черной коробке фирменного дизайна серии MEG. Комплект размещен под платой в отдельном отсеке.

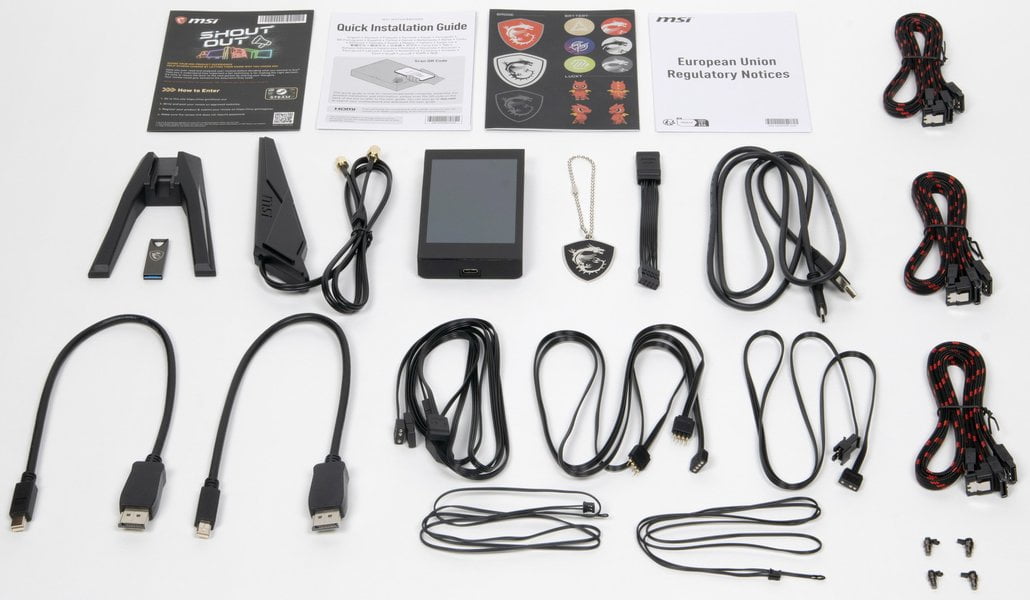

Комплект поставки соответствует флагманскому продукту: кроме традиционных элементов типа руководства пользователя и кабелей SATA (они, кстати, фирменные), имеются антенна встроенного Wi-Fi-модуля, запасные поворотные замки для М.2 слотов, разветвители для подключения подсветок, 2 внешних термодатчика, 2 кабеля-переходника mini-DP-to-DP, бонусные стикеры, накопитель типа «флешки», брелок, и внешняя приборная панель M-Vision c кабелем подключения к разъему USB Type-A.
Сувенирный брелок симпатичный, однако предыдущие флагманские поставки содержали более полезные «ништяки» типа складных щеток очистки от пыли.

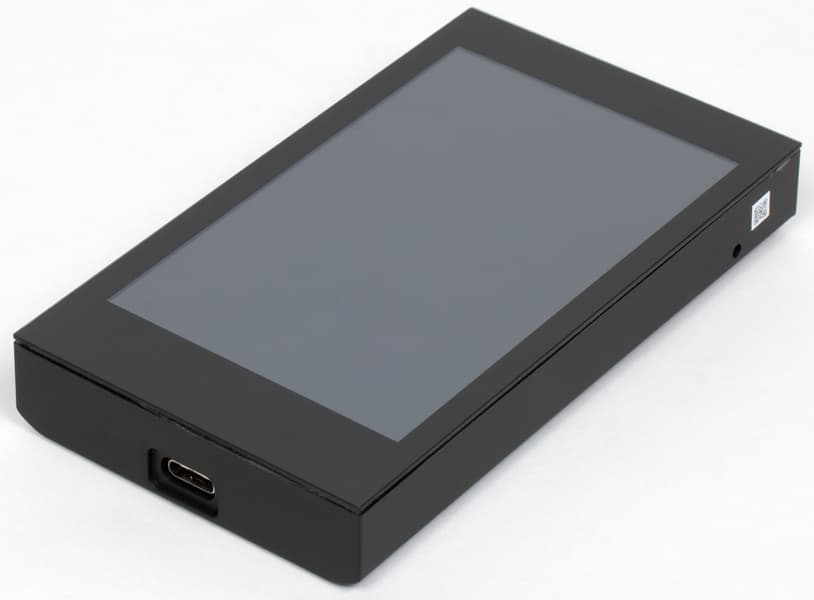

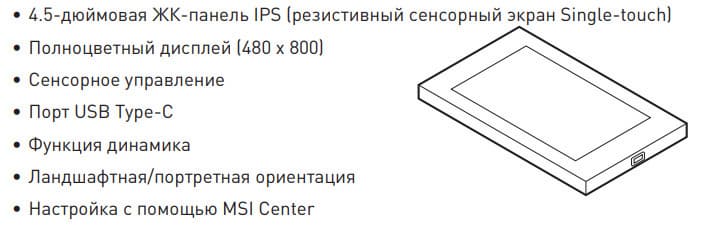

Насчет внешнего 4,5-дюймового экрана мы поговорим позже, ему посвящен отдельный раздел.

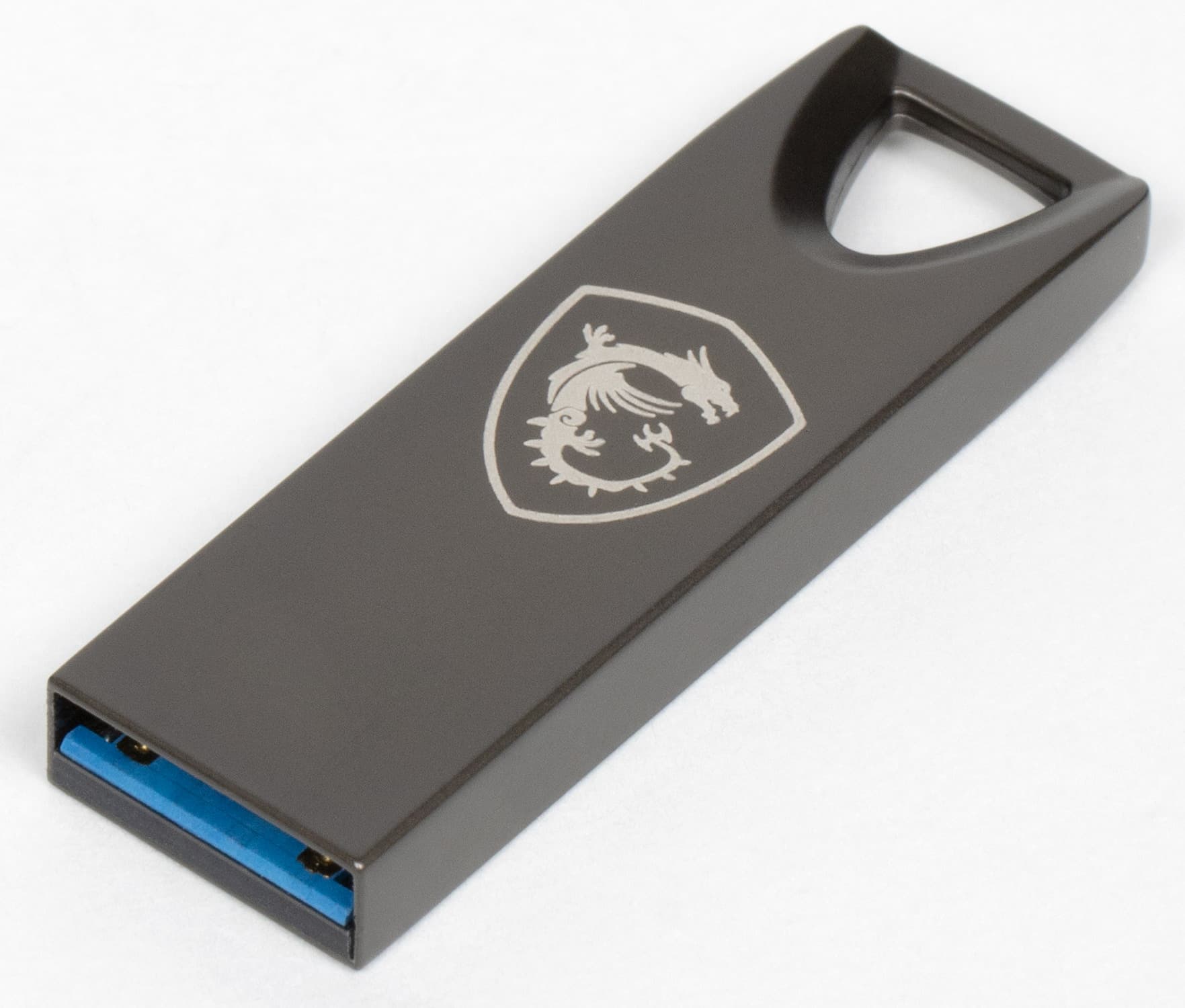

ПО найдено на поставляемом с платой flash-накопителе. Однако это вряд ли пригодится: версии ПО обновляются весьма часто, и потому рекомендуется скачивать все с вебсайта производителя.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

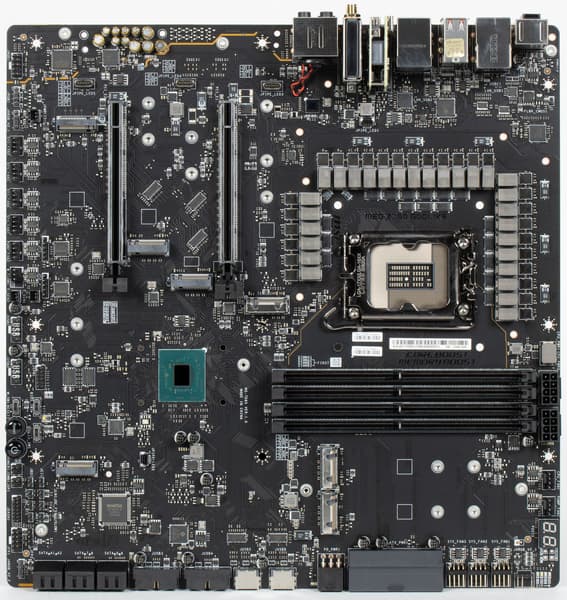

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата MSI MEG Z790 Godlike имеет размеры 305×310 мм, поэтому выполнена в форм-факторе E-ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Однако следует иметь в виду, что одно из девяти монтажных отверстий перекрыто радиатором для слота M.2.
На оборотной стороне расположено несколько контроллеров и традиционная некоторая логика. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано. На задней стороне установлена пластина из алюминия с наноуглеродным покрытием. Она помогает отводить тепло от задней стороны PCB через термоинтерфейс и обеспечивает жесткость материнской платы.
И я еще раз заострю внимание на том, что такую матплату вряд ли получится установить в корпусе, где в качестве опор для материнских плат используются не привычные всем латунные втулки, а выпрессованные возвышения, которые (по опыту) много шире, нежели выемки в задней пластине у материнки.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel Z790 |
| Память | 4 × DDR5, до 7800 МГц (XMP), до 192 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC4082 (7.1) + ЦАП ESS ES9280 |
| Сетевые контроллеры | 1 × Intel I225-V Ethernet 2,5 Гбит/с 1 × Marvell AQC113 Ethernet 10 Гбит/с 1 × Intel Dual Band Wireless AX211NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.2) |
| Thunderbolt | 1 × Intel JHL8540 Thunderbolt 4: 2 × Type-C (TB4 (40 Gb/s), USB 3.2 (20,10 Gb/s)) |
| Слоты расширения | 2 × PCIe 5.0 x16 (режимы x16+N/A, x8+x8, x8+M.2_4) |
| Разъемы для накопителей | 6 × SATA 6 Гбит/с (Z790+ASMedia ASM1061) 1 × M.2_1 (CPU, PCIe 4.0 x4 для устройств формата 2260/2280/22110) 1 × M.2_4* (CPU, PCIe 5.0 x4 для устройств формата 2280/22110) 1 × M.2_2 (Z790, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2_3 (Z790, PCIe 4.0 x4/SATA для устройств формата 2260/2280) 2 × M.2_6/7 (Z790, PCIe 4.0 x4 для устройств формата 2260/2280) 1 × M.2_5** (Z790, PCIe 3.0 x4/SATA для устройств формата 2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (GL850G) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (GL3523) 2 × USB 3.2 Gen2x2: 2 внутренних разъема Type-C (Z790) 1 × USB 3.2 Gen2: 1 порт Type-C (Z790) 2 × USB 3.2 Gen2: 2 порта Type-C (Thunderbolt4) 7 × USB 3.2 Gen2: 7 портов Type-A (красные) (Z790+GL3590) |
| Разъемы на задней панели | 3 × USB 3.2 Gen2 (Type-C) 7 × USB 3.2 Gen2 (Type-A) 2 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF (оптический, выход) 2 × DP in (Thunderbolt4) 2 антенных разъема кнопка сброса CMOS многофункциональная кнопка Smart button кнопка перепрошивки BIOS — Flash BIOS |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактный разъем питания EPS12V 1 6-контактный разъем питания PCIe 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 слот PCIe x4, занят адаптером Thunderbolt4 2 разъема для подключения портов USB 3.2 Gen2x2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 10 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 переключатель для отключения подсветки LED_SW1 1 переключатель версий BIOS BIOS_SW1 1 переключатель работы USB-порта для панели M-Vision M_SW1 1 разъем для подключения контроллера панели настроек JDASH1 1 разъем для подключения систем безопасности TPM 2 разъема для включения режима работы LN2 1 разъем для включения режима медленной загрузки JSLOW1 1 разъем для подключения кнопки повторных загрузок JOC_RT1 1 разъем для подключения режима безопасной загрузки JOC_FS1 2 разъема для термодатчикa 1 разъем для отслеживания скорости потока жидкости помп СВО W_FLOW 2 разъема для подключения управления с передней панели корпуса 1 кнопка включения питания Power 1 кнопка перезагрузки Reset |
| Форм-фактор | E-ATX (305×310 мм) |
| Примечания | * - слот M.2_4 делит ресурсы со слотами PCIe - детали ниже. ** - слот M.2_5 делит ресурсы с портами SATA - детали ниже. |
| Розничная стоимость |
Основная функциональность: чипсет, процессор, память

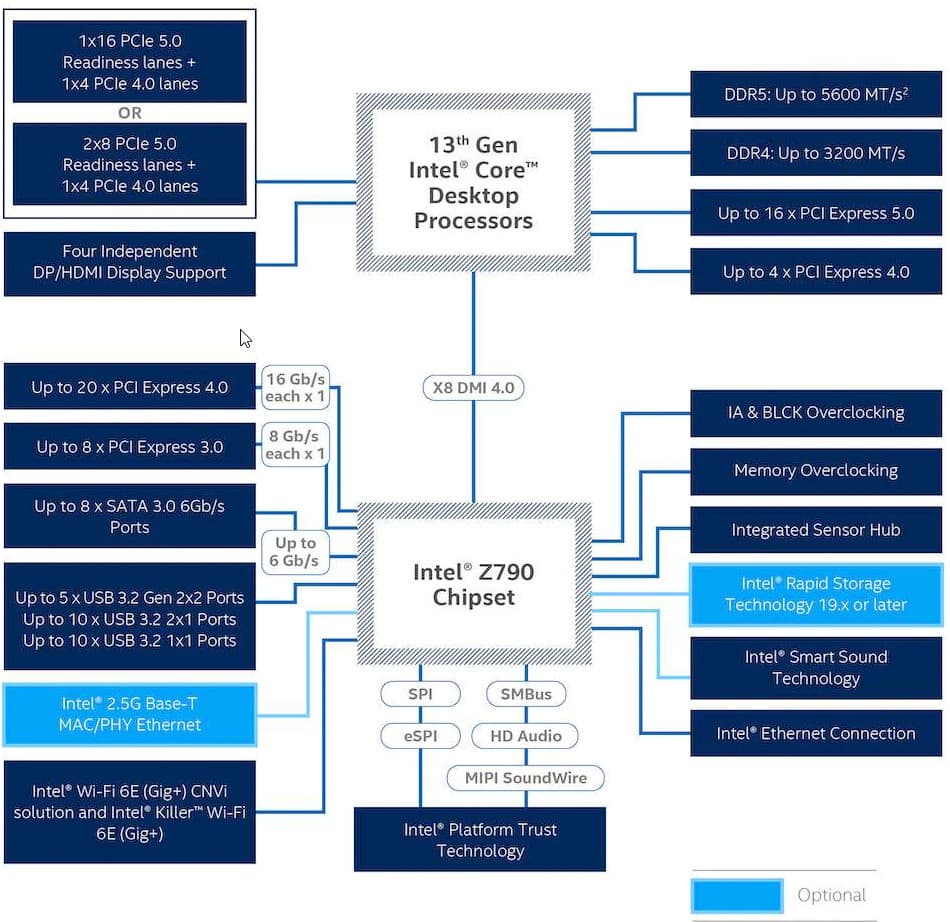

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 5600 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 7000 и выше МГц. В частности данная плата поддерживает частоты до 7800 МГц.

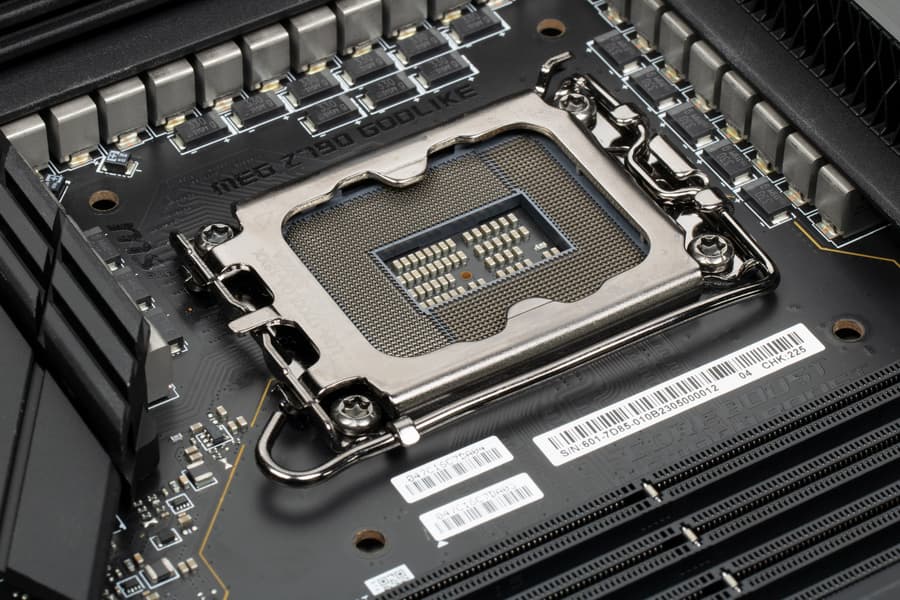

Процессоры Intel Core 14/13/12-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z790) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z790 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

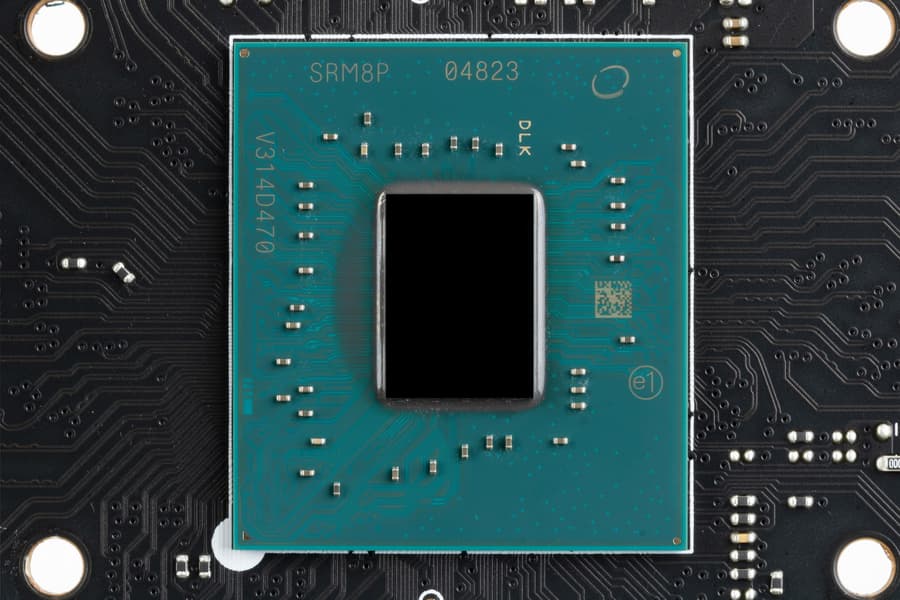

В свою очередь чипсет Z790 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:
- до 14 портов USB (из которых до 5 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 8 портов SATA 6Гбит/с;
- до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).
Еще раз надо напомнить, что MSI MEG Z790 Godlike поддерживает процессоры Intel Core 12/13/14-го поколений, выполненные под разъем (сокет) LGA1700.

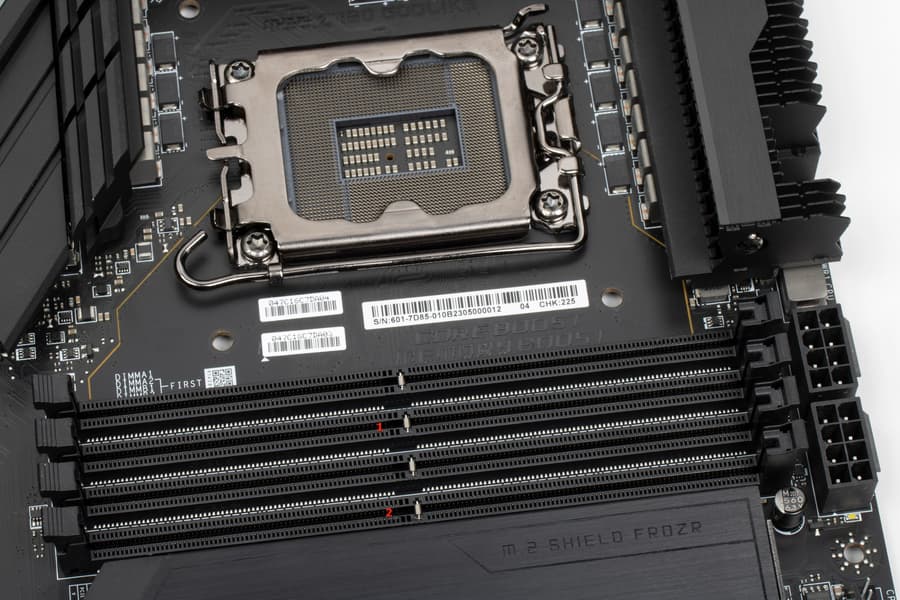

Для установки модулей памяти на плате MSI имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема Z790+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет Z790 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 20 линий PCIe 4.0 и 8 линий PCIe 3.0):
- Переключатель: или слот M.2_5 (4 линии PCIe 3.0), или порты SATA_5/6/7/8: максимум 4 линии PCIe 3.0;
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Слот M.2_6 (4 линии PCIe 4.0);
- Слот M.2_7 (4 линии PCIe 4.0);
- ASMedia ASM1061 (SATA A1,A2 хаб) (1 линия PCIe 3.0);
- Слот PCIe x4 (занят Intel Thunderbolt 4) (4 линии PCIe 4.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- Marvell AQC113 (Ethernet 10Gb/s) (1 линия PCIe 3.0);
- Intel AX211NGW WIFI/BT (Wireless) (1 линия PCIe 3.0)
28 линий PCIe оказались занятыми (20 PCIe 4.0 + 8 PCIe 3.0). В чипсете Z790 связь с аудиокодеками уровня ALC4080 и выше идет через USB 2.0. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и 4 контроллера-хаба USB-портов для своих нужд используют сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 14/13/12-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 надо делить на два слота PCIe x16 (_1 и _2). Вариантов переключения несколько:
- Слот PCIe x16_1 имеет 16 линий (всего одна видеокарта), слот PCIe x16_2 и слот M.2_4 отключены;
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 имеет 8 линий, слот M.2_4 отключен;
- Слот PCIe x16_1 имеет 8 линий, слот PCIe x16_2 отключен, слот M.2_4 имеет 4 линии;
Надо особо отметить, что в случае установки видеокарты в PCIe x16_2 при пустом PCIe x16_1, оба они все равно получают по 8 линий.
Теперь в целом про слоты PCIe.
Всего на плате есть 2 слота: два PCIe x16 (для видеокарт или других устройств) они подключены к CPU.
Особо отмечу, что слот для SSD-накопителей M.2_4 также подключен к CPU, получает PCIe 5.0, но делит ресурсы со слотом PCIe x16_2: или тот, или другой.
Как видим, перераспределение линий PCIe между слотами у этой материнки имеется, поэтому востребованы мультиплексоры Texas Instruments .
Два «процессорных» слота PCIe x16 имеют металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.

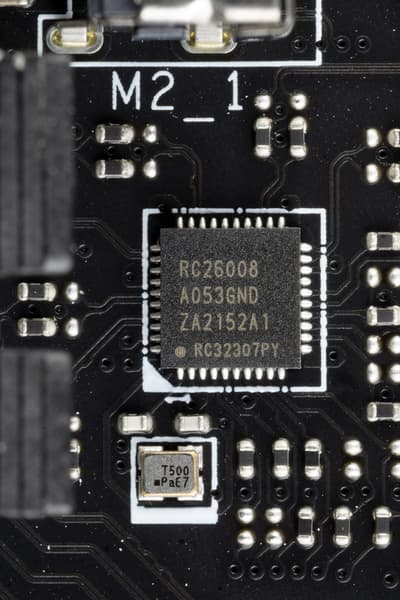

Для поддержания стабильных частот на шине PCIe (и для нужд оверклокеров) имеется внешний тактовый генератор Renesas RG26008.

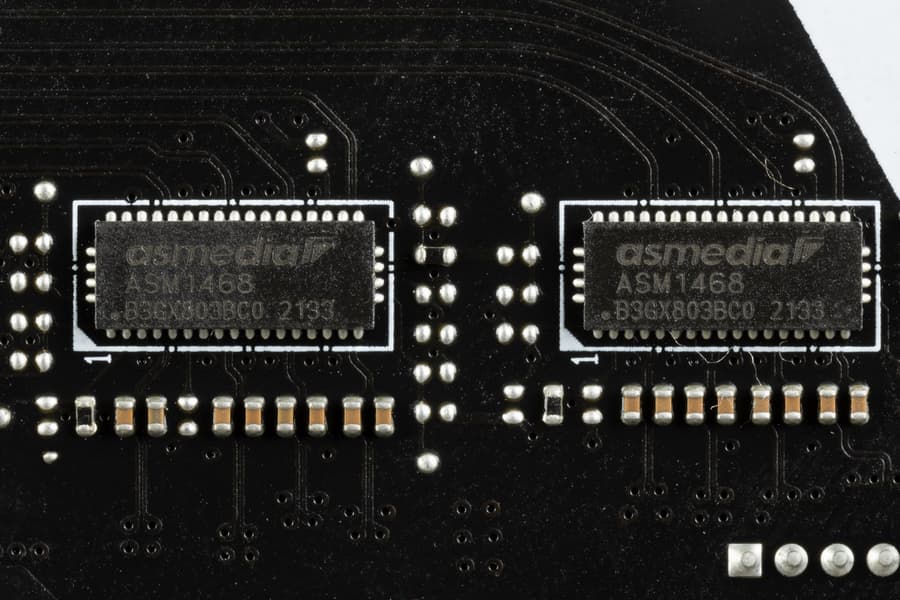

А также имеются усилители (ре-драйверы) сигнала PCIe 4.0 от ASMedia.

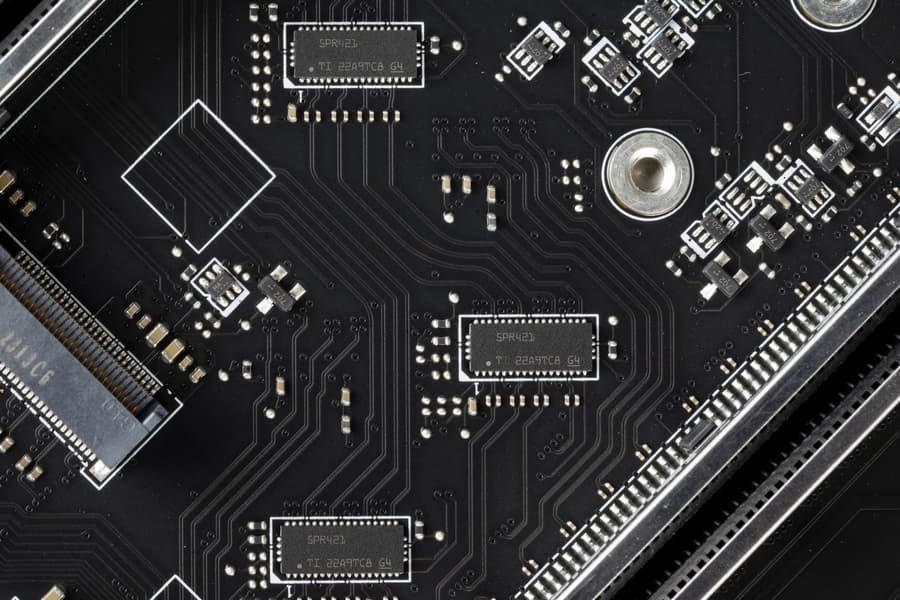

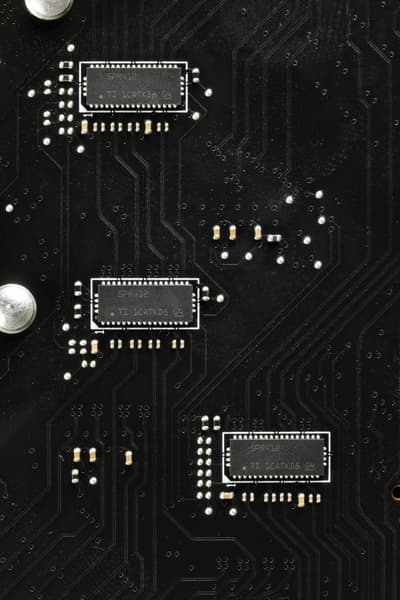

Разумеется, шина PCIe 5.0 имеет свои усилители (ре-драйверы), но уже от Texas Instruments.
На очереди — накопители.

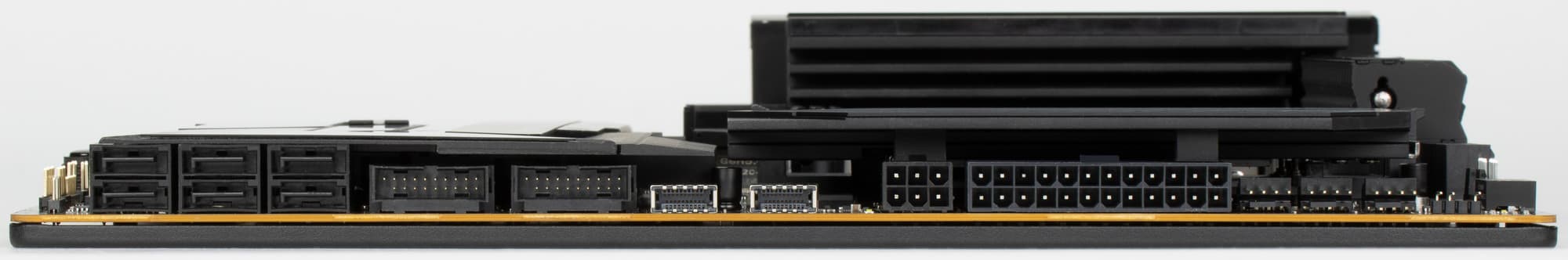

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 7 слотов для накопителей в форм-факторе M.2. 4 порта SATA 5,6,7,8 (очень странная нумерация!) реализованы через чипсет Z790 и поддерживают создание RAID.

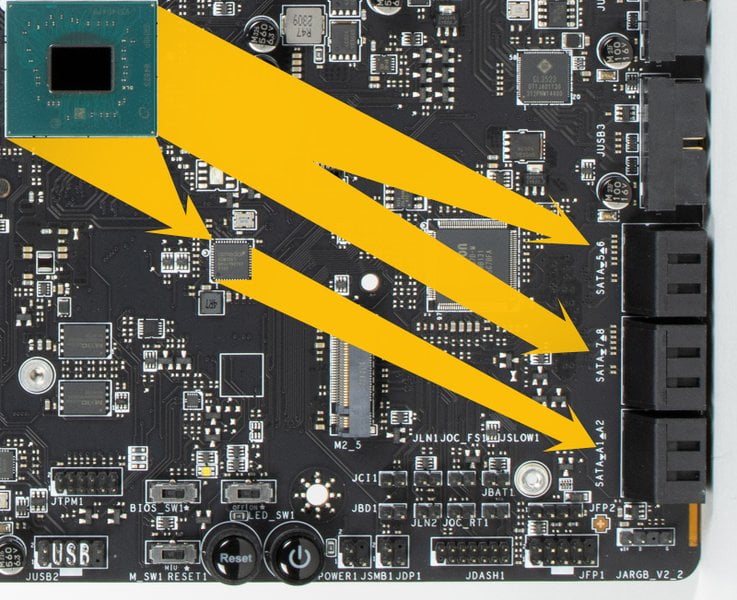

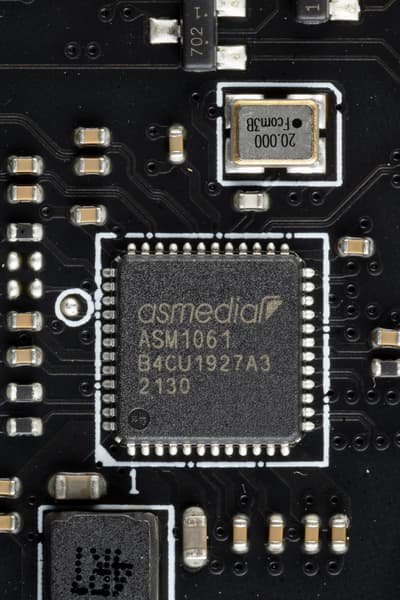

А еще два порта SATA (промаркированные как A1, A2) реализованы через хаб ASM1061 от ASMedia (на него ушла 1 линия PCIe от Z790), они RAID не поддерживают.
Материнская плата имеет 7 гнезд форм-фактора М.2.
Второй, третий, пятый, шестой и седьмой слоты M.2 (M.2_2, M.2_3, M.2_5, M.2_6, M.2_7) получают данные от чипсета Z790, а M.2_1 и M.2_4 — от CPU (M.2_1 – PCIe 4.0, M.2_4 – PCIe 5.0).
При этом только М.2_3 и M.2_5 поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.
Все слоты поддерживают размеры модулей 2260 и 2280, а М.2_1, M.2_4 позволяют установить модули размерами до 22110 включительно. На всех M.2 можно организовать RAID.

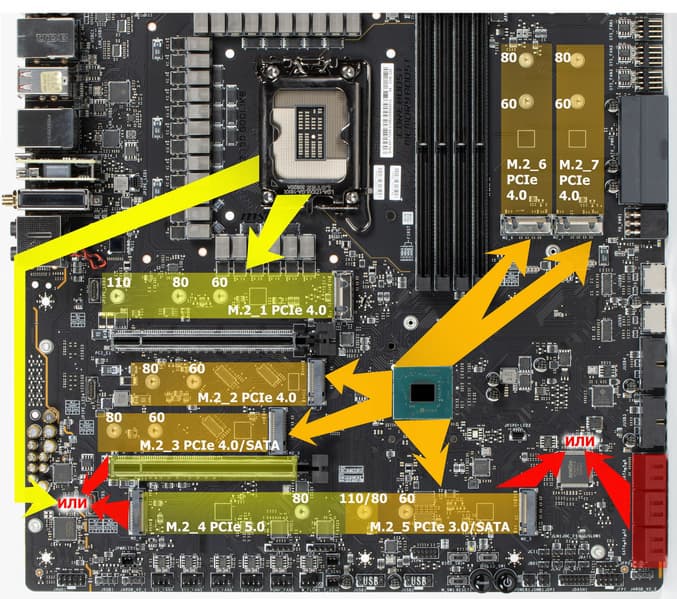

Разумеется, при таком обширном наборе слотов M.2 не обойтись без деления ресурсов между ними. Выше я уже говорил про слот M.2_4, который получает данные от процессора, причем версии PCIe 5.0, деля линии со слотом PCIe x16_2, при этом следует учитывать, что у процессора всего 16 линий PCIe 5.0, и при использовании слотов M.2_4 или PCIe x16_2, первый слот для видеокарты будет иметь всего 8 линий.
Также слот M.2_5, подключенный уже к чипсету Z790 линиями PCIe 3.0, делит их с портами SATA 5/6/7/8. Если в M.2_5 установлен модуль интерфейсом PCIe, то все 4 вышеназванных порта SATA отключены (однако порты SATA A1, A2 работают всегда!). Если же в M.2_5 установлен модуль с интерфейсом SATA, то отключены порты SATA 7/8, а 5/6 продолжают работать.

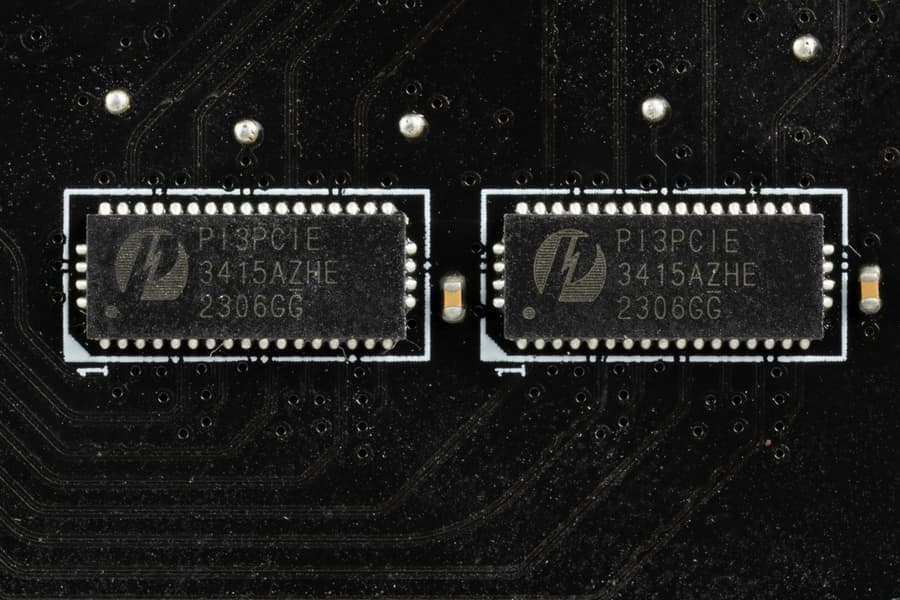

Для реализации всех этих переключений использованы мультиплексоры от Diodes Inc.

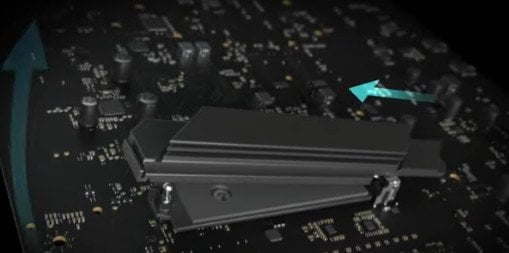

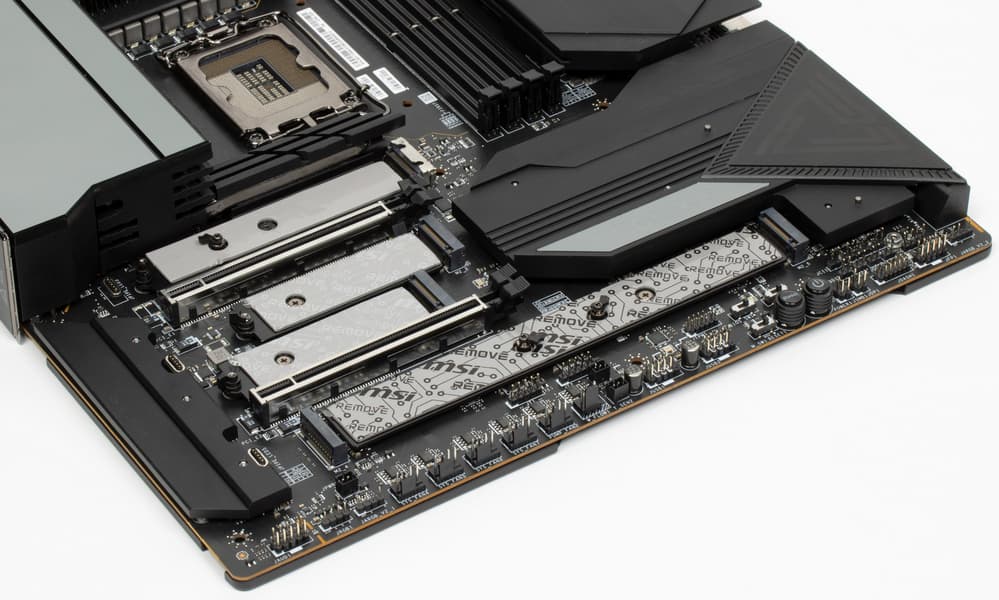

Следует особо отметить новый способ крепления радиаторов на слотах M.2 с помощью пружинных замков и вставных запоров (без винтов). Когда нажав на замок, радиатор легко поднимается и вынимается из запора.
Также надо отметить способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки, что позволяет обойтись без тех самых очень маленьких винтиков, которые легко потерять.

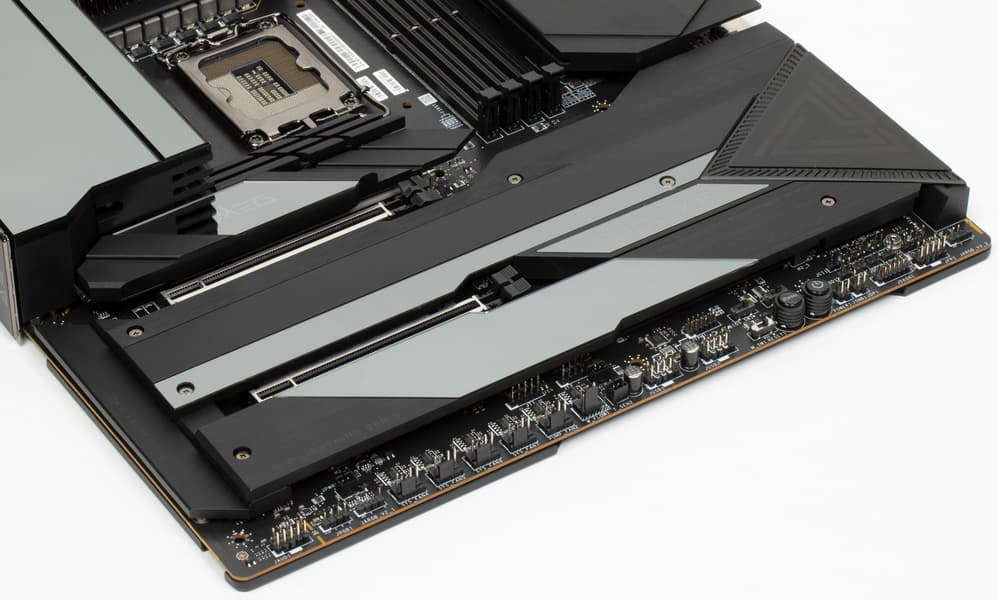

Все M.2 слоты имеют радиаторы. Верхний M.2_1 обладает отдельным радиатором, когда как остальные слоты M.2 имеют общие (попарные) радиаторы.
Не забываем, что нижний левый слот M.2_4 умеет работать с накопителями с интерфейсом PCIe версии 5.0. Зная, что такие устройства сегодня очень сильно нагреваются, потому и поставляются со своими массивными радиаторами охлаждения, очень странно выглядит желание инженеров MSI накрыть этот слот и соседний M.2_5 единым радиатором (скорее всего последний придется снять вообще при использовании модуля M.2 PCIe 5.0). Одно утешает: накопители с интерфейсом PCIe 3.0 (в M.2_5) почти не греются и могут работать без дополнительного охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет Z790 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.
Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 28 линий из 28).
И что мы имеем? Всего на материнской плате — 20 портов USB:
- 2 порта USB 3.2 Gen2x2: оба реализованы с помощью Z790 и представлены двумя внутренними портами Type-C (для подключения к соответствующим разъемам на передней панели корпуса);
- 10 портов USB 3.2 Gen2: 4 реализованы через Z790 и представлены: 3 - на задней панели портами Type-A (красного цвета); 1 — на задней панели портом Type-C; еще 2 реализованы через Thunderbolt 4 и также представлены на задней панели портами Type-C; и 4 реализованы через контроллер Genesys Logic GL3590 (на него потрачена 1 линия USB 2.0 от Z790) и представлены 4 портами Type-A (красного цвета);
- 4 порта USB 3.2 Gen1: все реализованы через контроллер Genesys Logic GL3523 (на него потрачена 1 линия USB 2.0 от Z790) и представлены 2 внутренними разъемами
на материнской плате (каждый на 2 порта);

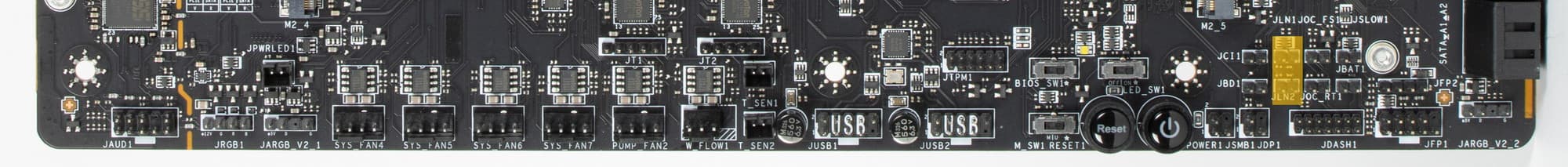

- 4 порта USB 2.0/1.1: все реализованы через контроллер Genesys Logic GL850 (на него потрачена 1 линия USB 2.0 от Z790) и представлены двумя внутренними разъемами
(каждый на 2 порта).
То есть 3 контроллера-хаба используют USB линии от Z790. Добавляем еще 2 контроллера: аудиокодек и беспроводной модуль, а также не забываем, что на матплате есть и второй хаб GL850G, снабжающий RISC-процессоры NUC126 линиями USB 2.0, а он сам получает данные от Z790.
Таким образом, у нас 6 контроллеров используют USB линии от Z790:
- Genesys Logic GL850G (4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);

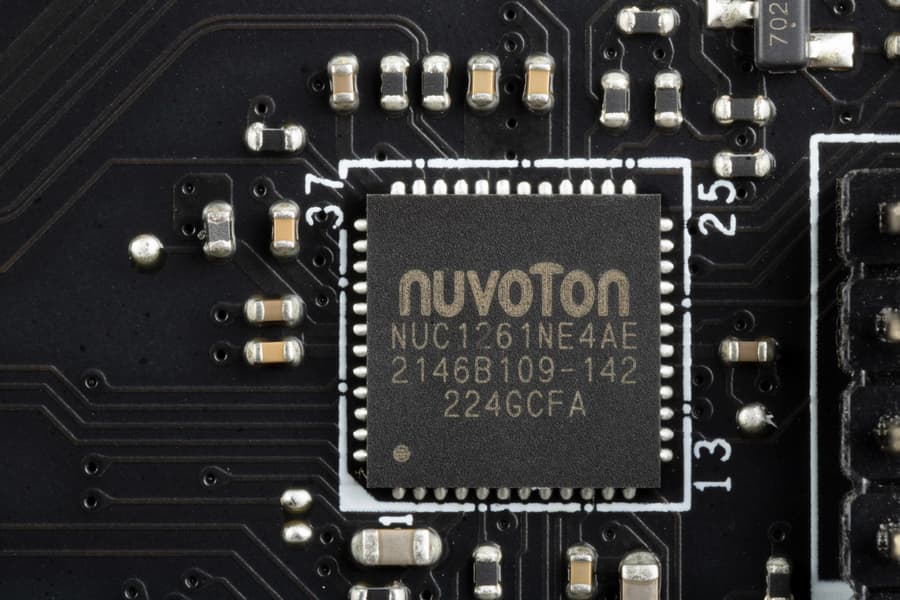

- Genesys Logic GL850G (2 USB 2.0 для Nuvoton NUC126) (1 линия USB 2.0);

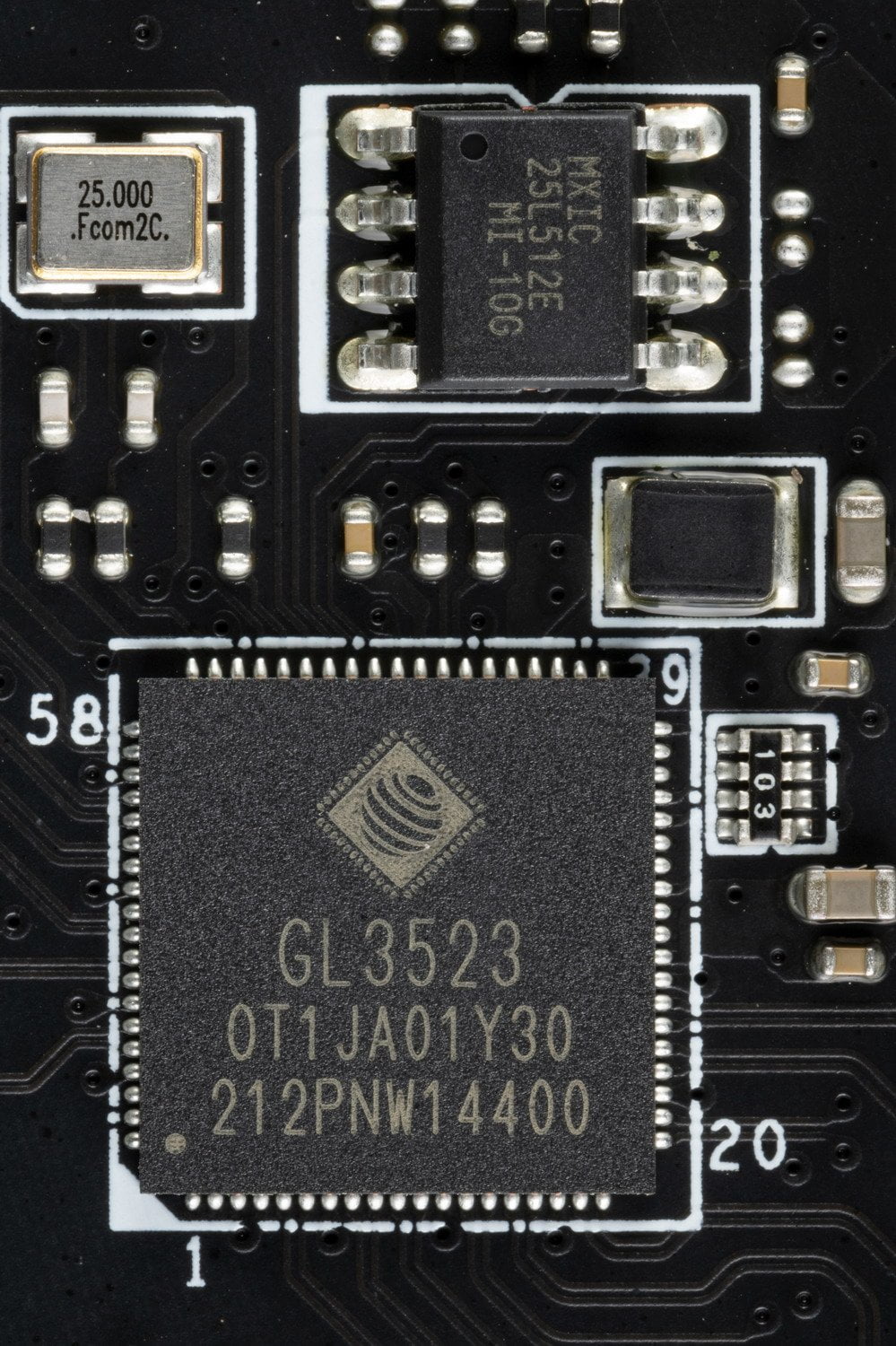

- Genesys Logic GL3523 (4 USB 3.2 Gen1 через 2 внутренних разъема) (1 линия USB 2.0);

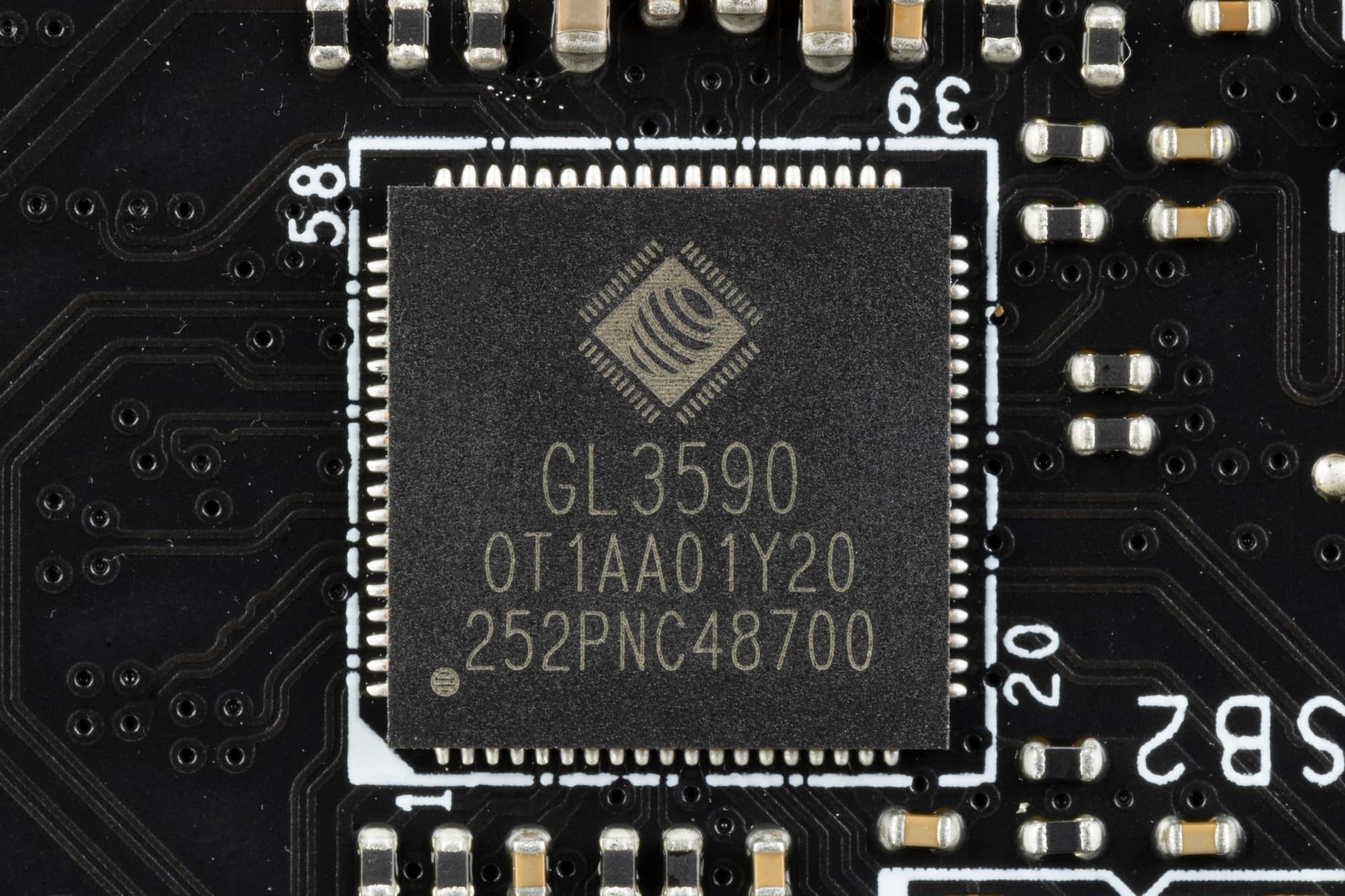

- Genesys Logic GL3590 (4 USB 3.2 Gen2 через 4 разъема Type-A на задней панели) (1 линия USB 2.0);
- Audio (1 линия USB 2.0);
- Bluetooth (AX210) (1 линия USB 2.0).
Итак, через чипсет Z790 реализовано высокоскоростных портов USB:
- 2 выделенных USB 3.2 Gen2x2 (не в счет, ибо получены засчет других HSIO);
- + 4 выделенных USB 3.2 Gen2;
- + 4 линии USB 3.2 Gen2 для поддержки двух USB 3.2 Gen2x2;
- + 0 выделенных USB 3.2 Gen1
= 8 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 8 портов USB 2.0 также занято. Плюс 6 портов USB 2.0 на обеспечение контроллеров. Всего 14 USB портов реализовано.
Ну и 28 линий PCIe, выделенных на поддержку иной периферии.
Итого у Z790 в данном случае реализовано 36 высокоскоростных портов из 38.

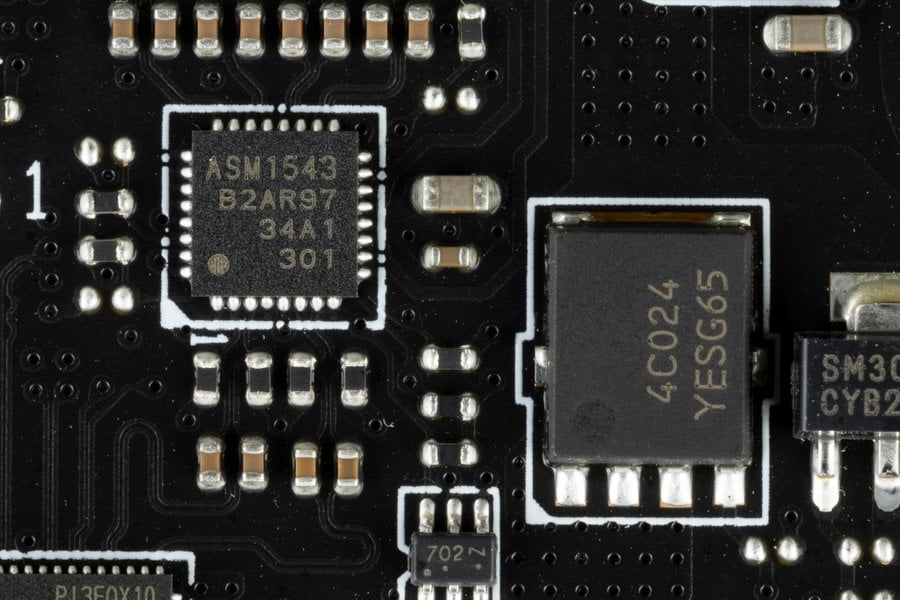

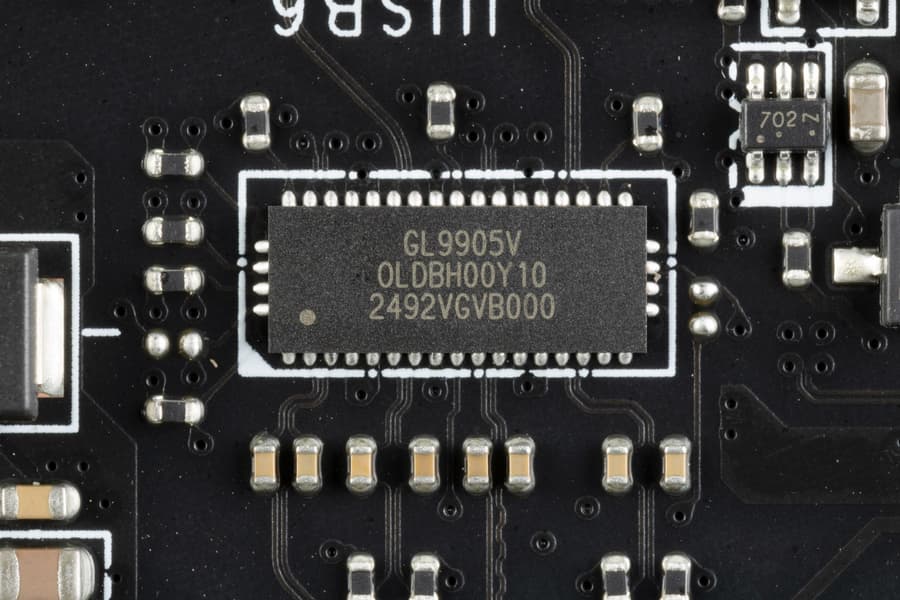

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.
Следует особо отметить, что для получения очень быстрой зарядки 60 Вт на порту USB 3.2 Gen2x2 следует обязательно подключить питание к 6-контактному разъему PCIe около внутренних портов Type-C. Управляет этим контроллер от ITE.

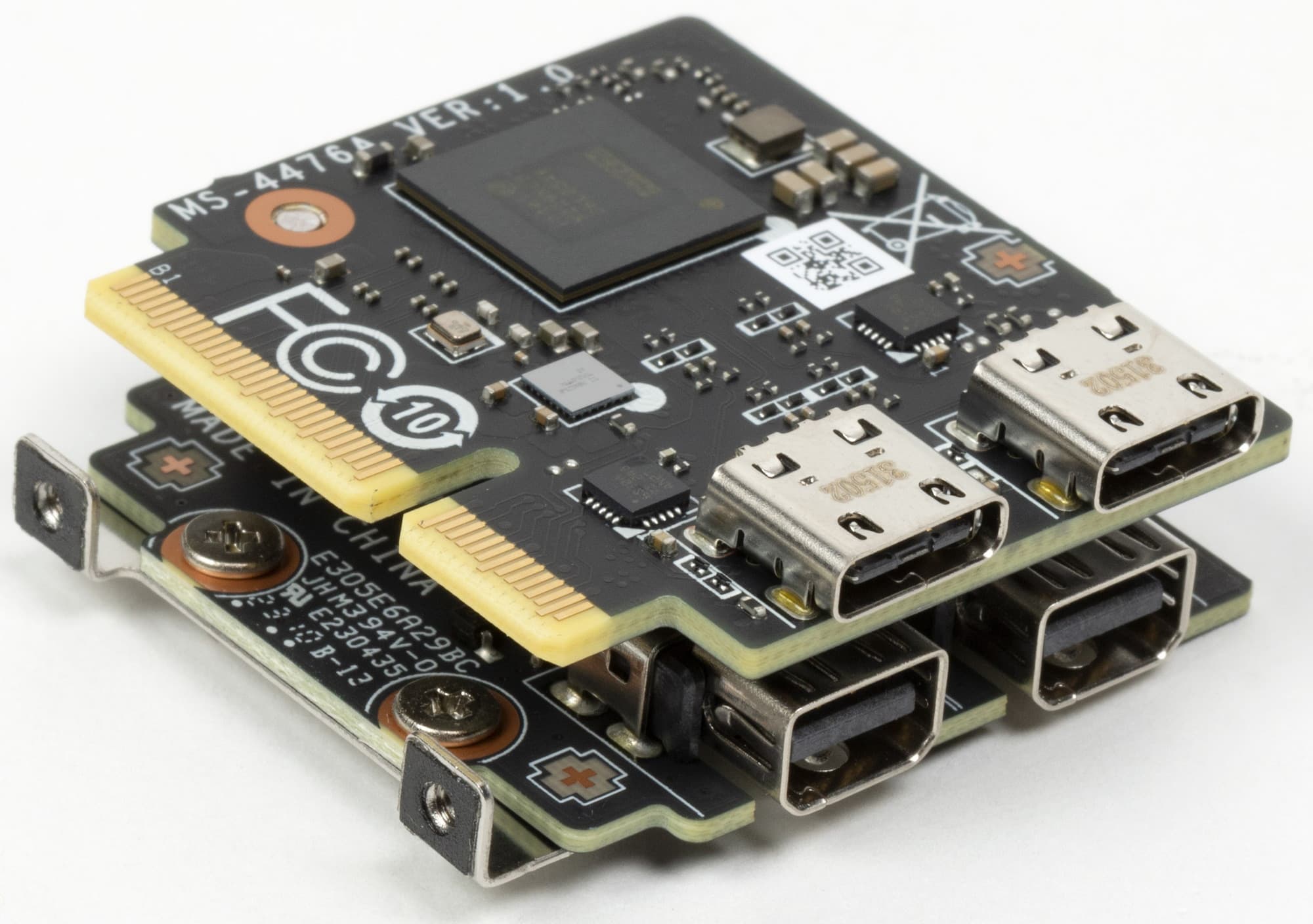

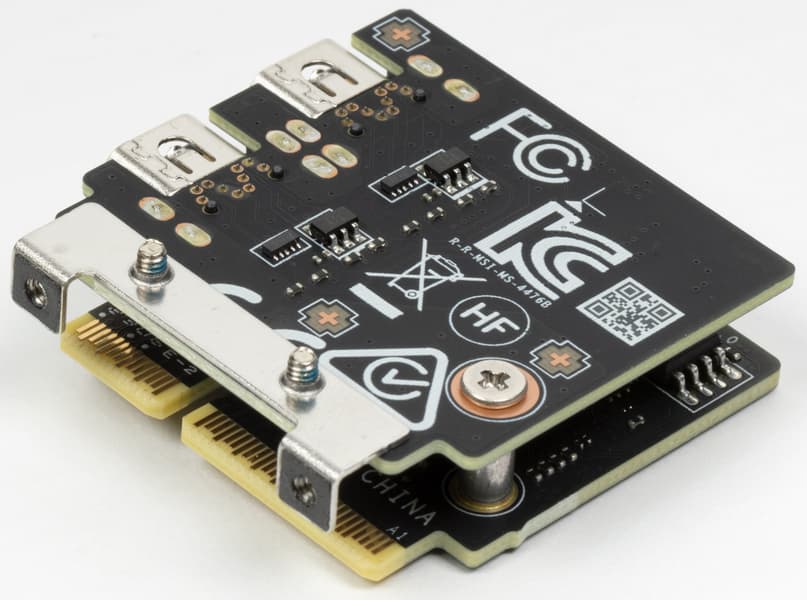

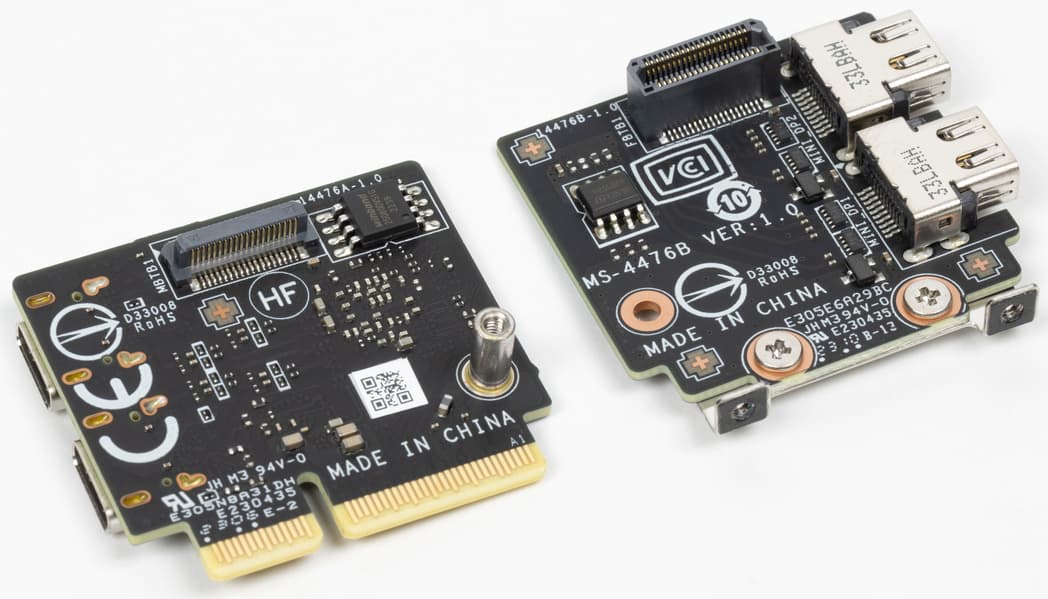

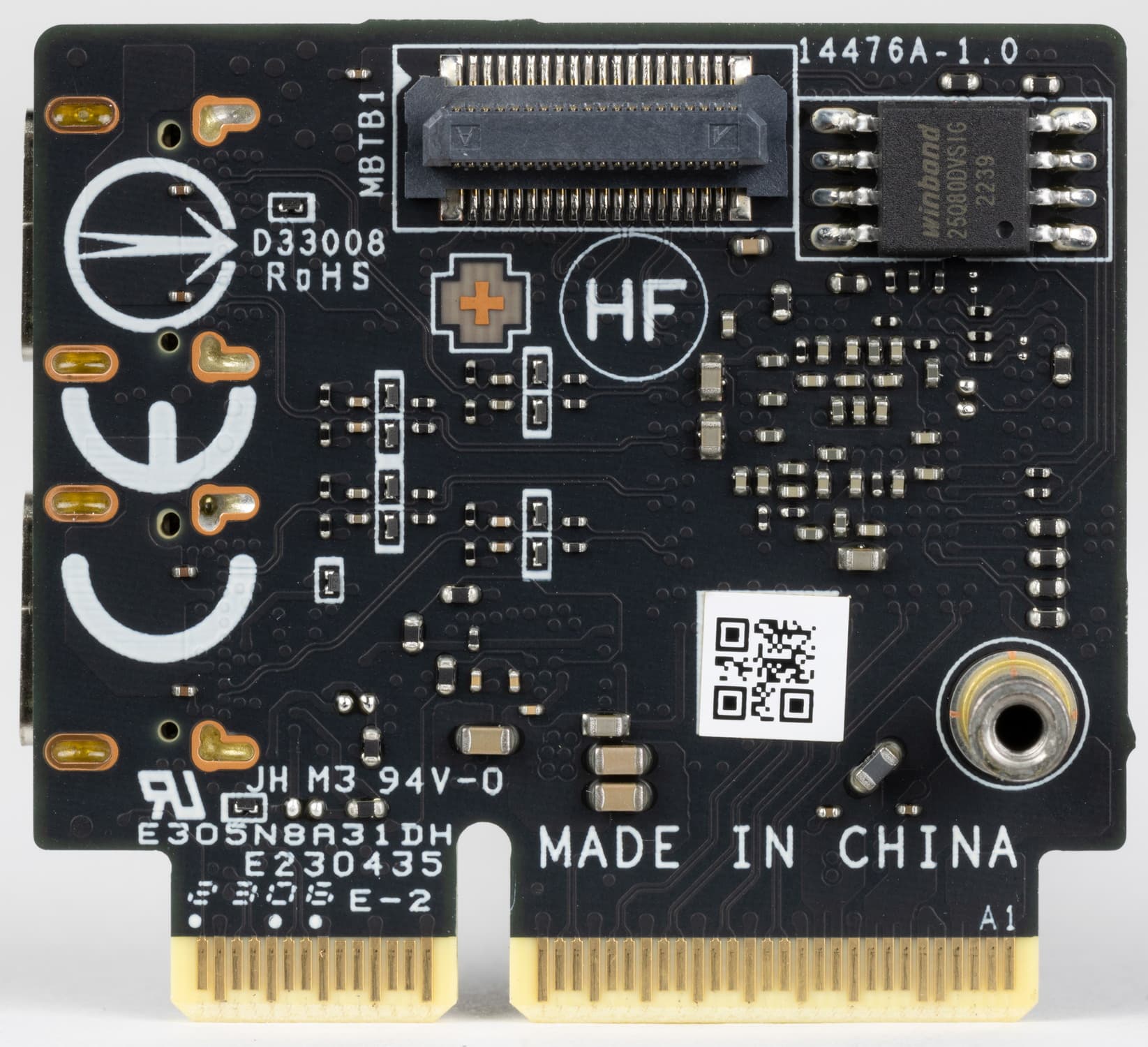

Конечно же нельзя пройти мимо такого мощного инструмента, как Intel Thunderbolt 4. Плата комплектуется соответствующим контроллером на основе Intel JHL8540, который выполнен в виде отдельного модуля, вставляемого в специальный слот PCIe x4 4.0, расположенный в зоне задних портов ввода/вывода.
Модуль имеет 2 гнезда Type-C для вывода как через протокол TB, так и для использования в качестве USB 3.2 Gen2/1. Также модуль снабжен двумя гнездами DisplayPort (в форме mini-DP) для приема сигналов от внешних источников (видеокарты и др.), в комплект поставки входят адаптеры-переходники с полноформатных DP на мини-формат.

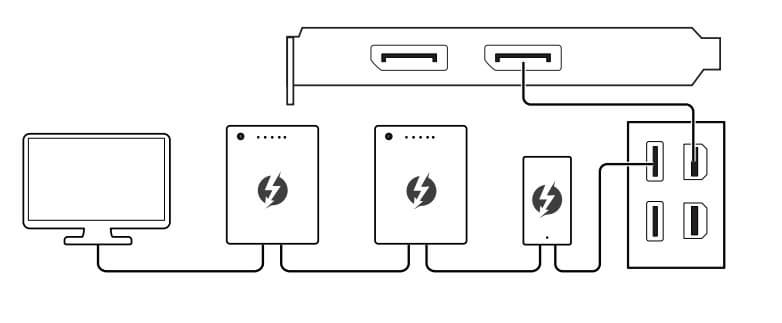

То есть через TB4 мы можем подключить мониторы и иные приемники с интерфейсом Type-C с выводом картинки сверхвысокого разрешения.
Теперь о сетевых делах.
Материнская плата оснащена средствами связи отлично! Имеются два скоростных Ethernet-контроллера.

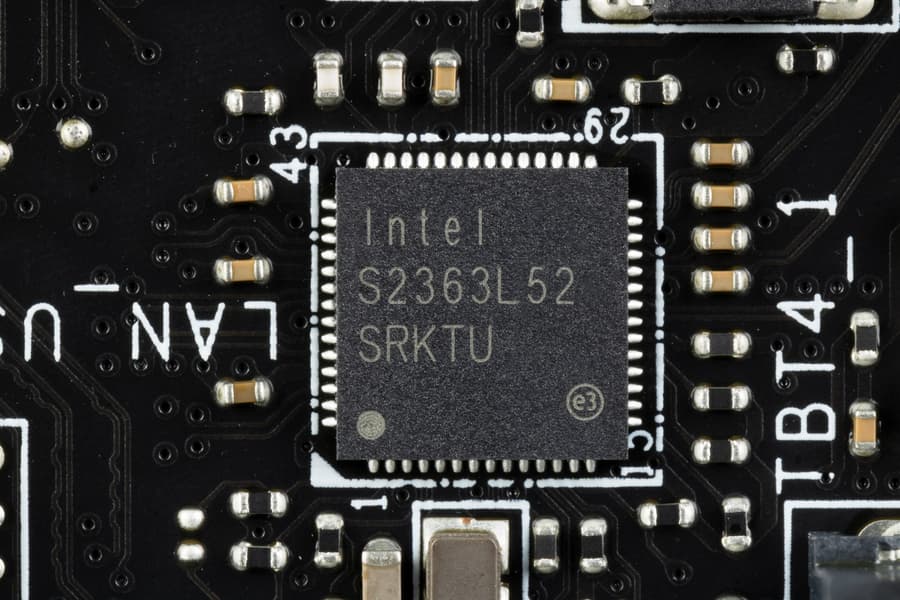

Во-первых, Intel I226-V, способный работать по стандарту 2,5 Гбит/с.

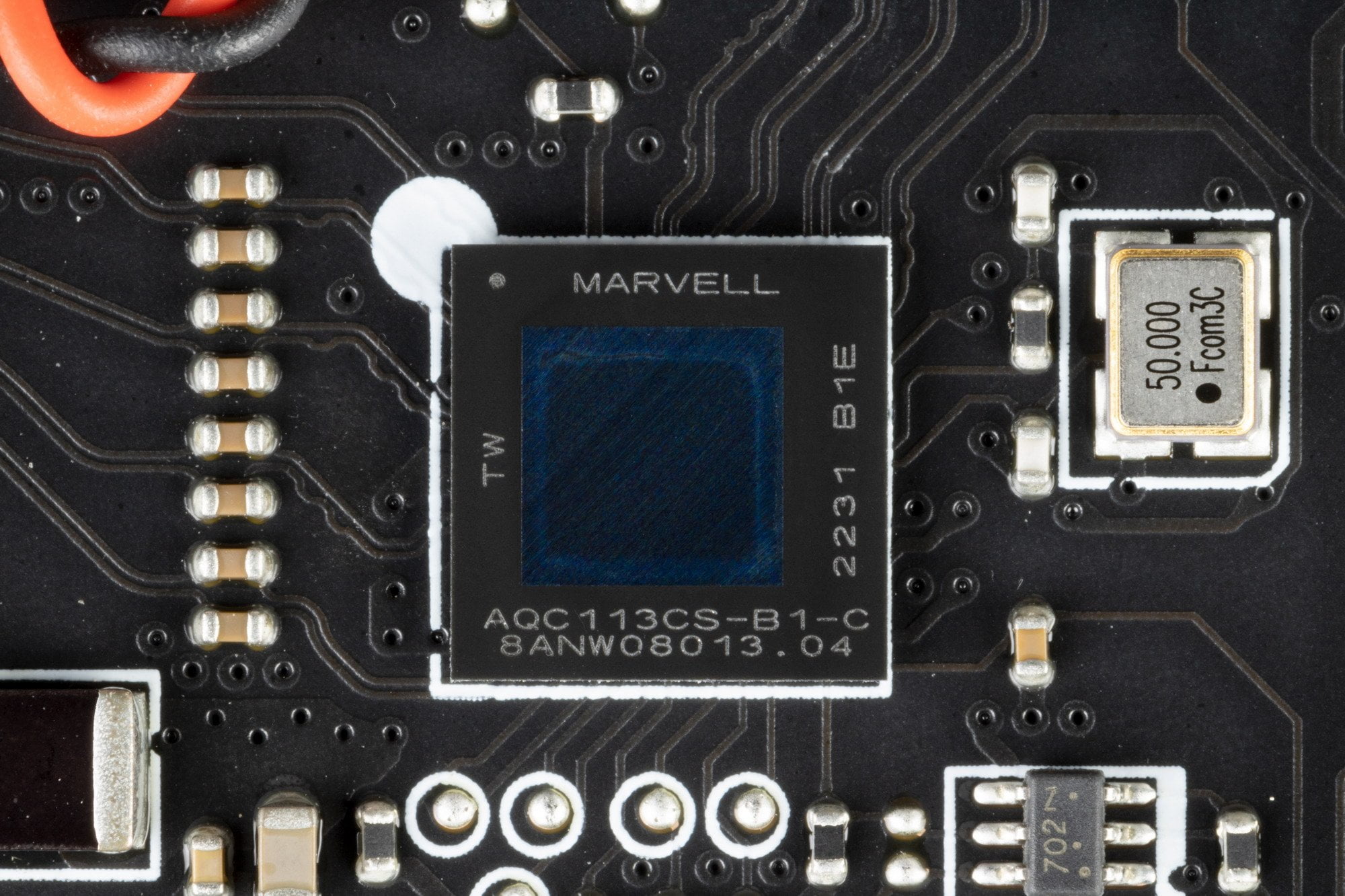

Во-вторых, Marvell AQC113, работающий по стандарту 10 Гбит/с.

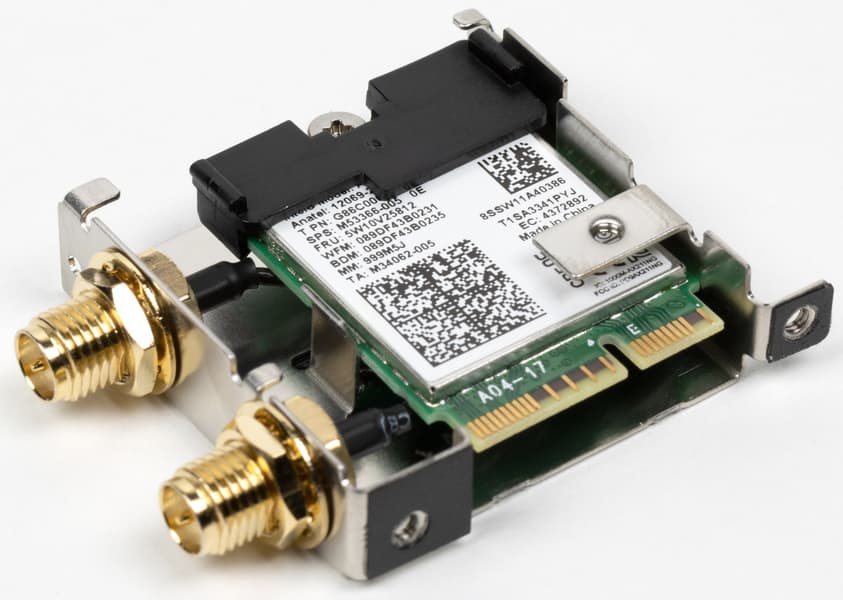

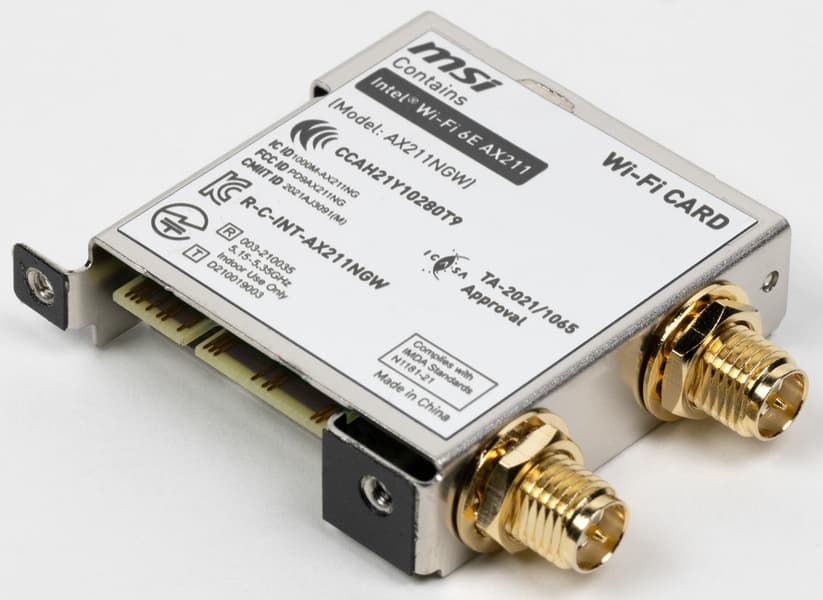

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-211NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.2. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

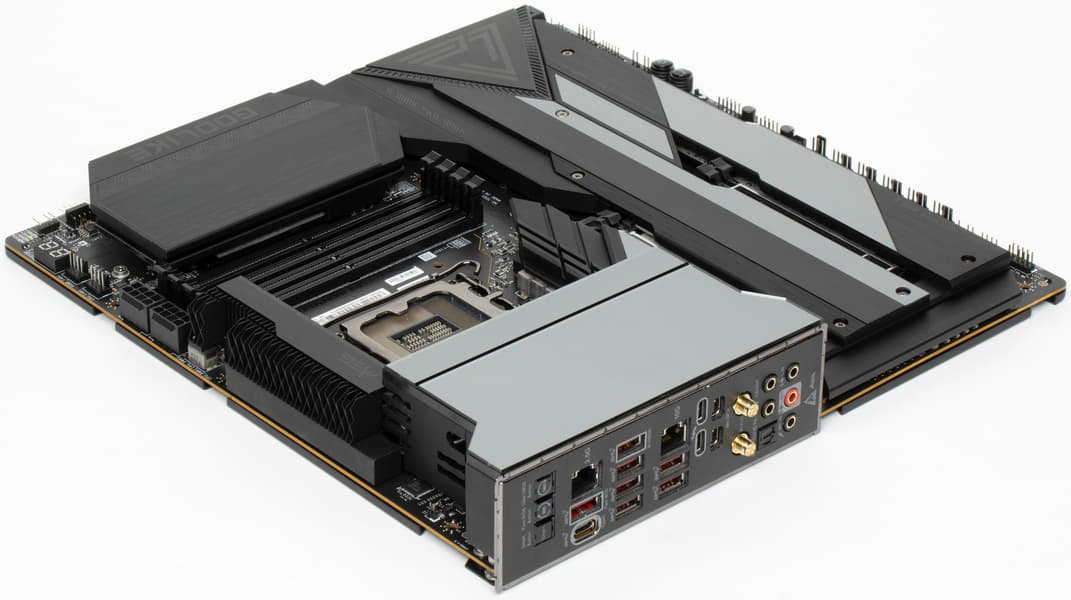

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Аудиоподсистема
Мы знаем, что ранее самым популярным в большинстве современных материнских платах звуковым кодеком был Realtek ALC1220, обеспечивающий вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц . Ныне на матплатах топового уровня встречается ALC4082 того же производителя с улучшенными характеристиками 32 бит / 384 кГц.
В тракте используются ЦАП ESS Sabre9280 и осциллятор, обеспечивающий точную работу ЦАП.
Операционного усилителя нет.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие.
Питание, охлаждение
Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V и один 6-контактный PCIe (для поддержки питания USB 3.2 Gen2x2 портов, через которые могут заряжаться мобильные устройства в режиме быстрой зарядки).

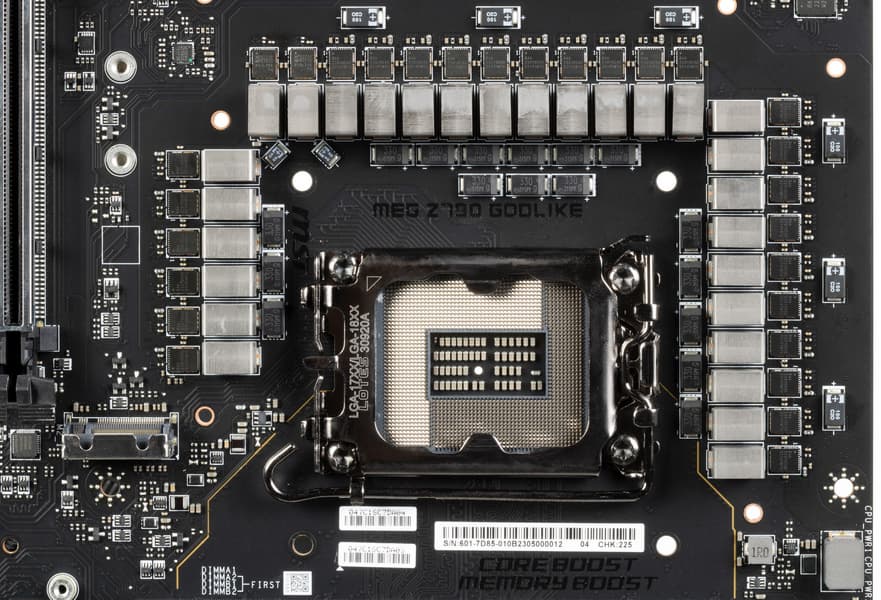

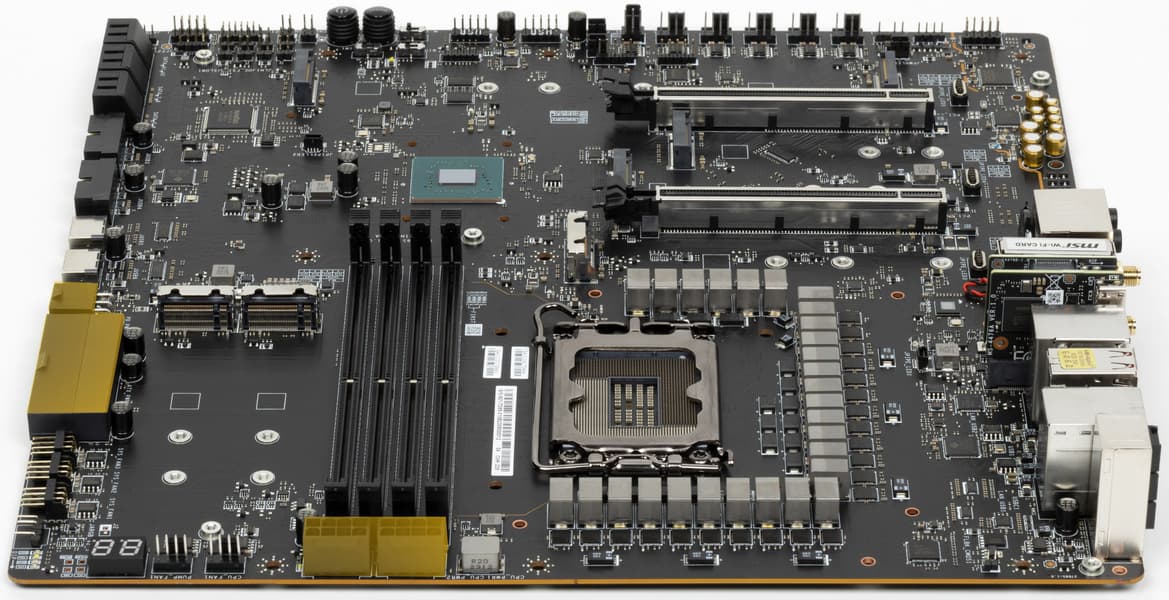

Схема питания процессора выполнена по схеме 25+2+1: всего 28 фаз, 26 на VCore и 2 на VCCIO, на интегрированное графическое ядро отдельного управляемого питания нет из-за отсутствия вывода встроенной графики.
Каждый канал фазы имеет суперферритовый дроссель и RAA 22010540 MOSFET от Renesas) на 105 А.
Управляет схемой ШИМ-контроллер RAA229131 от Renesas, рассчитанный максимум на 20 фаз.
Удвоителей фаз питания у платы нет, так что очевидно, что 26 фаз питания VCore управляются по параллельной схеме, то есть реально ШИМ-контроллер управляет 13-ю фазами.

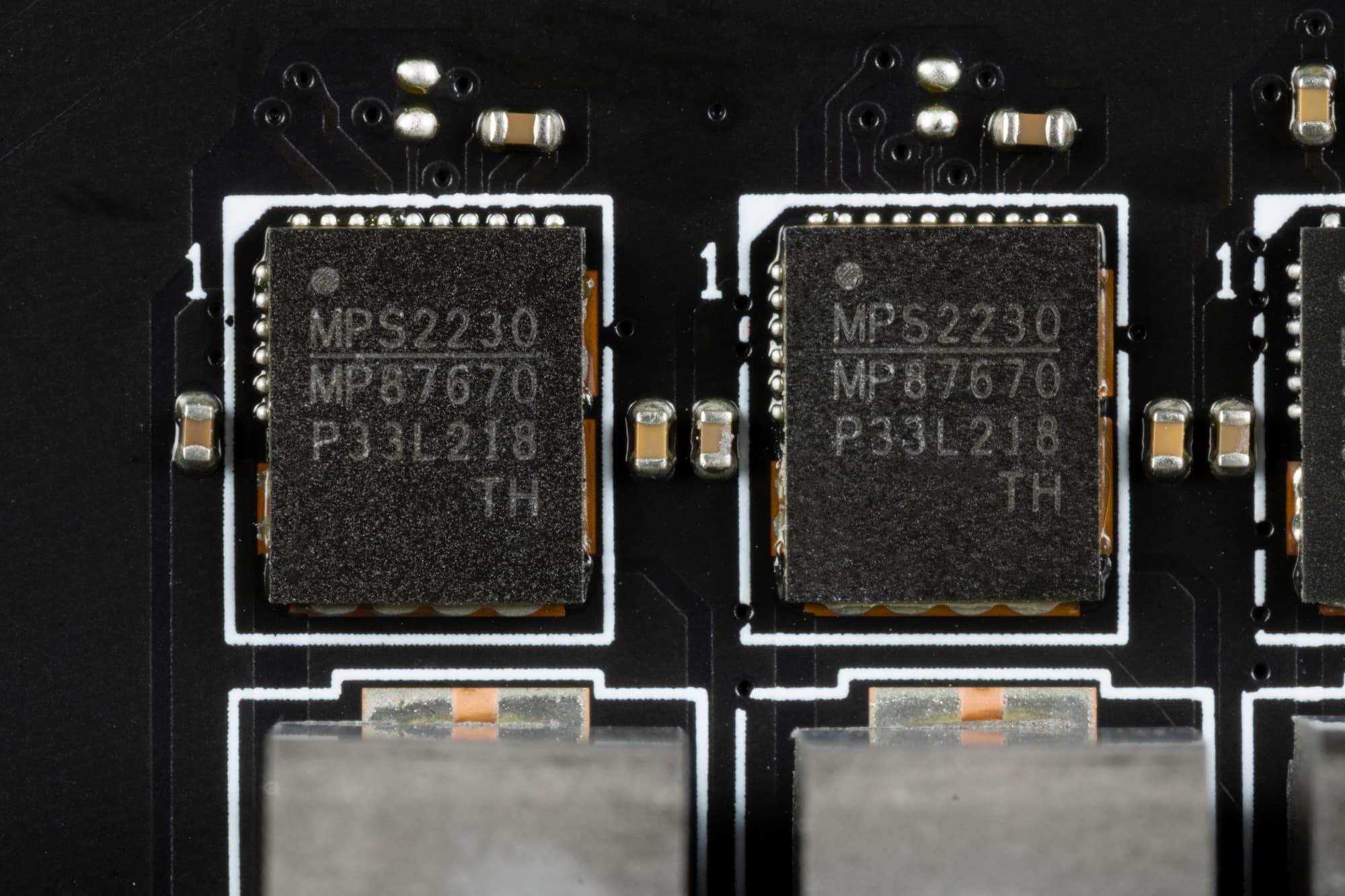

Блок VCCIO имеет свою отдельную двухфазную схему питания, управляемую ШИМ-контроллером MP2940A от Monolithic Power Systems и со сборками MP87670 (до 70 A) того же производителя.
Теперь про охлаждение.

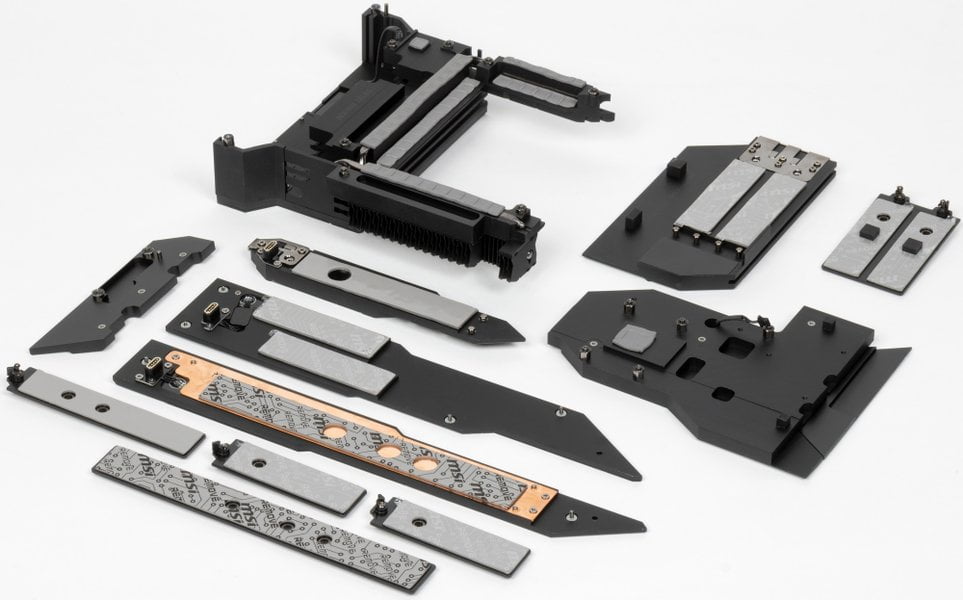

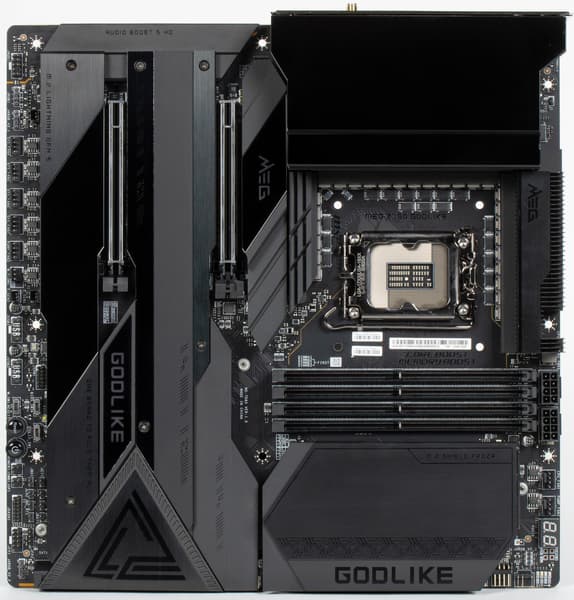

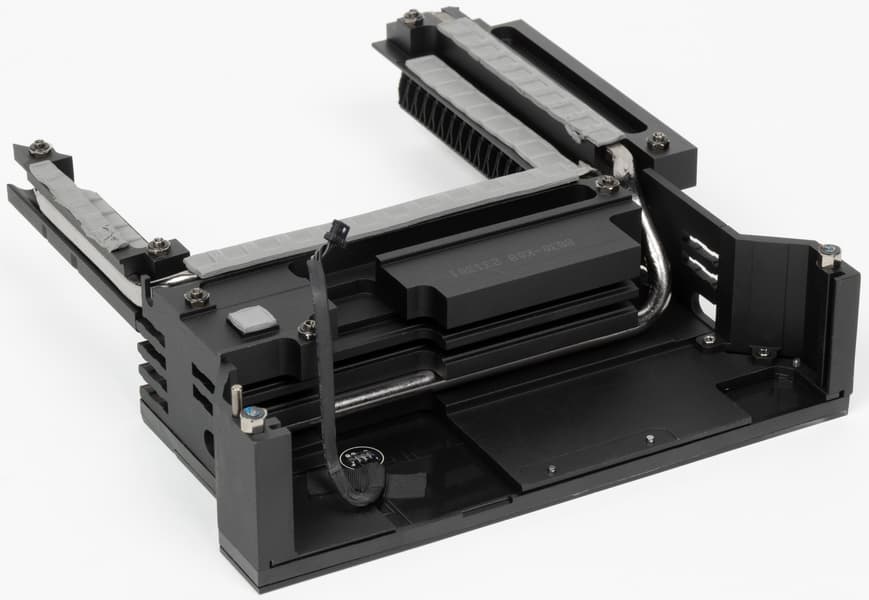

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

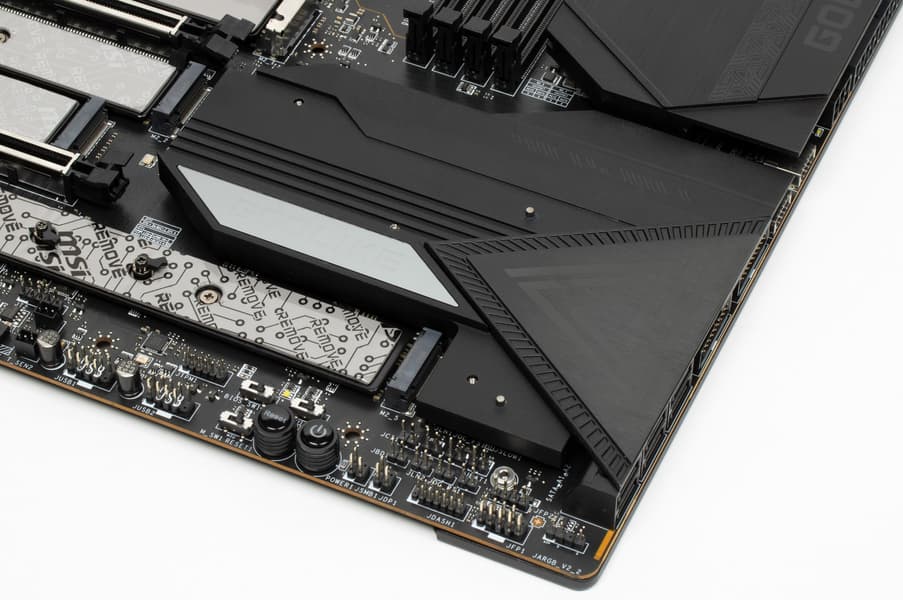

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои три радиатора, соединенные единой тепловой трубкой под прямыми углами.
Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, прикрывающий тот самый блок, оснащенный подсветкой.

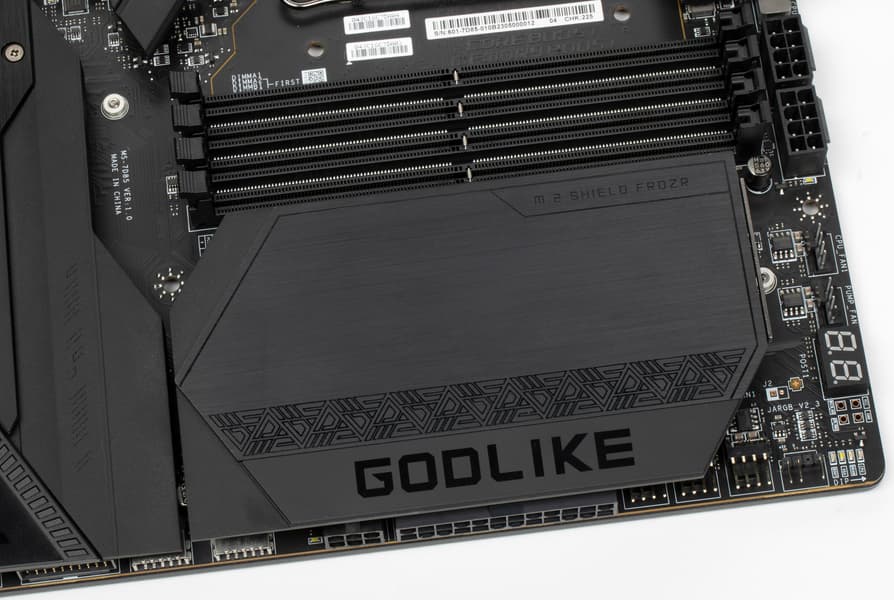

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у остальных — попарные общие. Следует особо отметить, что все слоты M.2 оснащены термопрокладками не только на верхних радиаторах, но и на нижних.

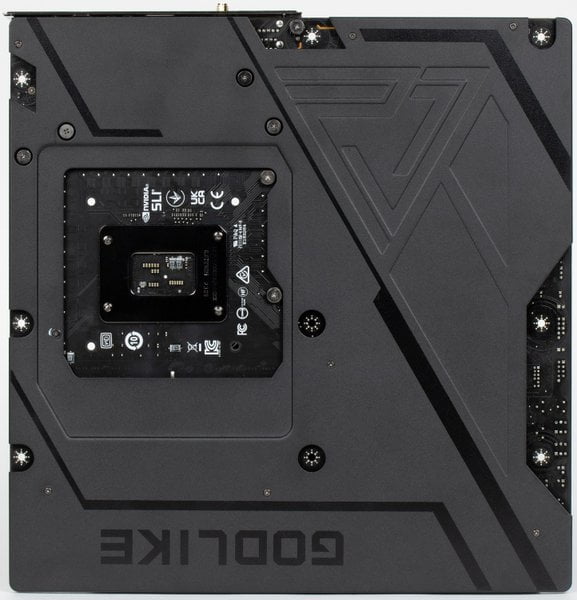

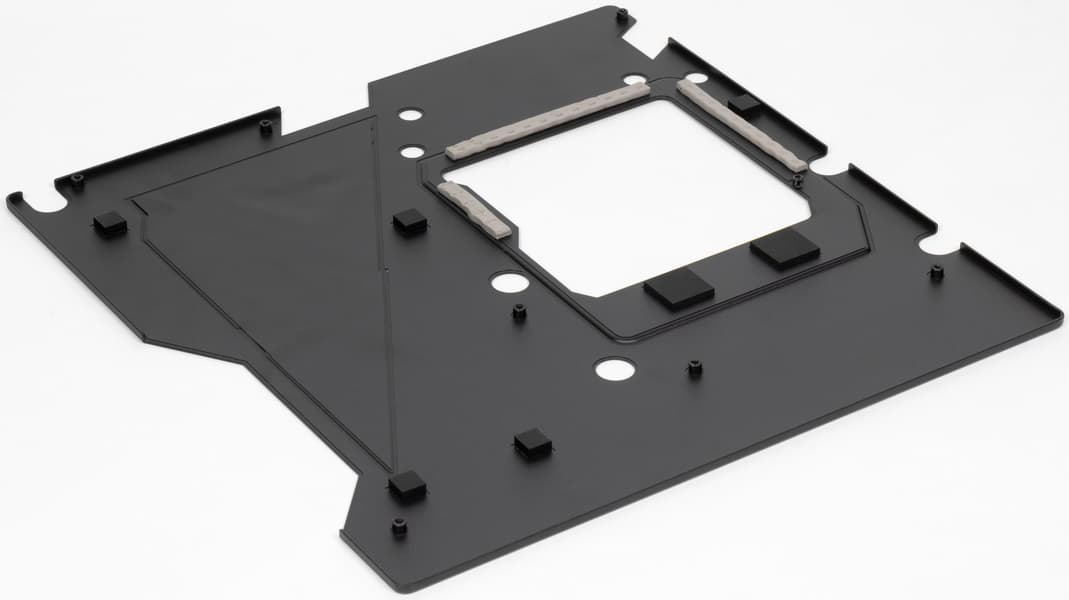

Материнская плата имеет бэкплейт, защитную пластину на оборотной стороне, которая также принимает участие в охлаждении в районе VRM через термопрокладки.

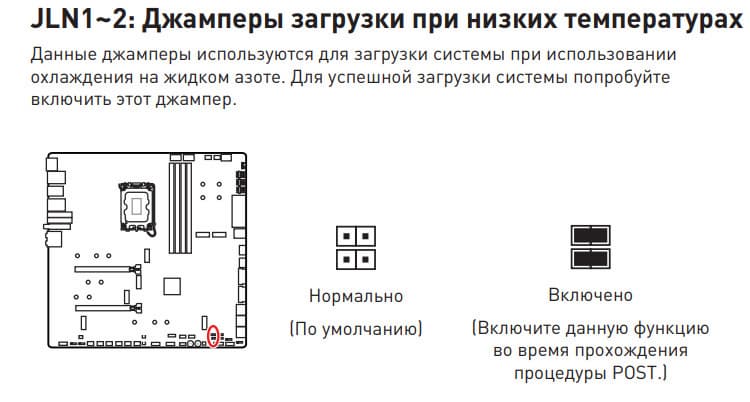

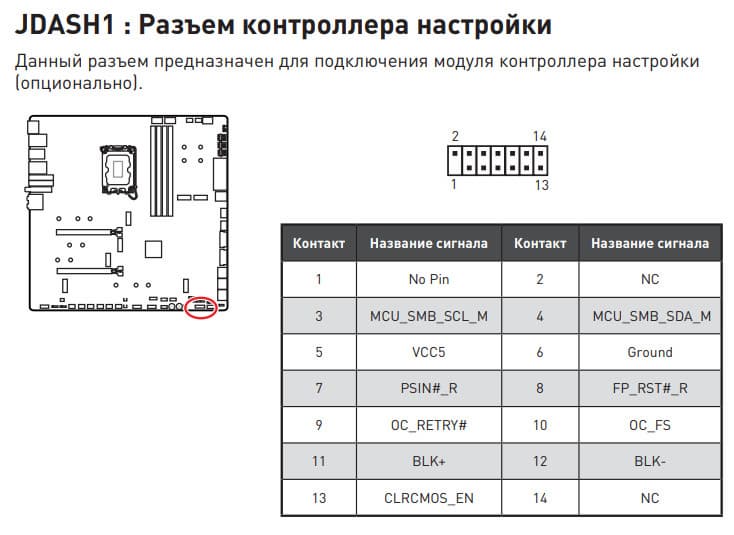

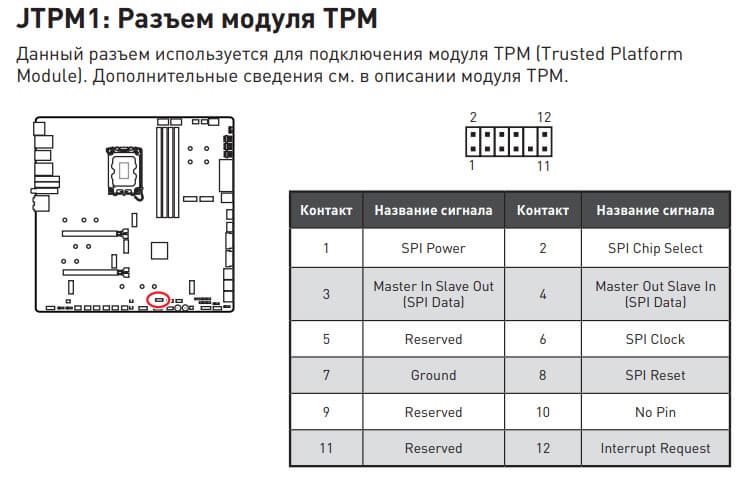

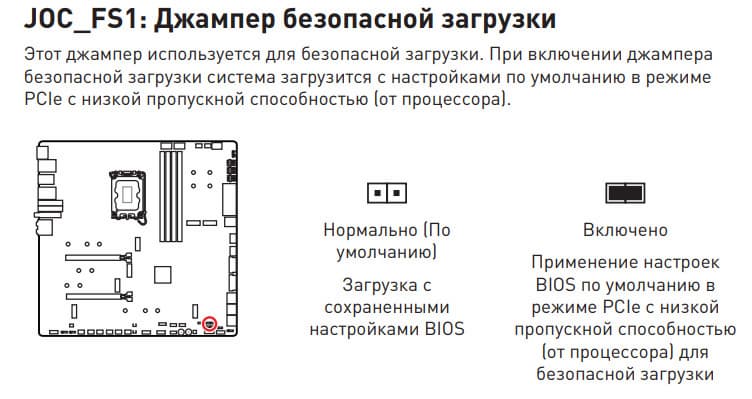

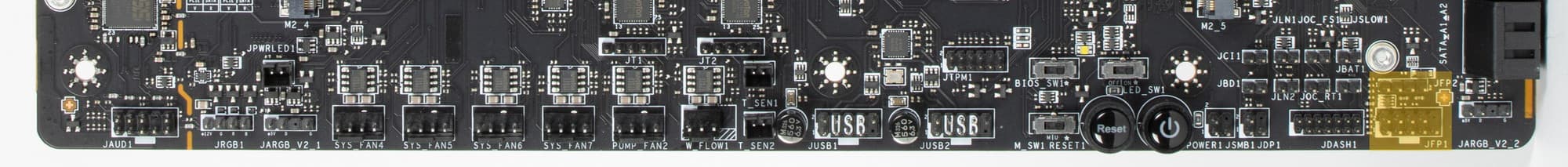

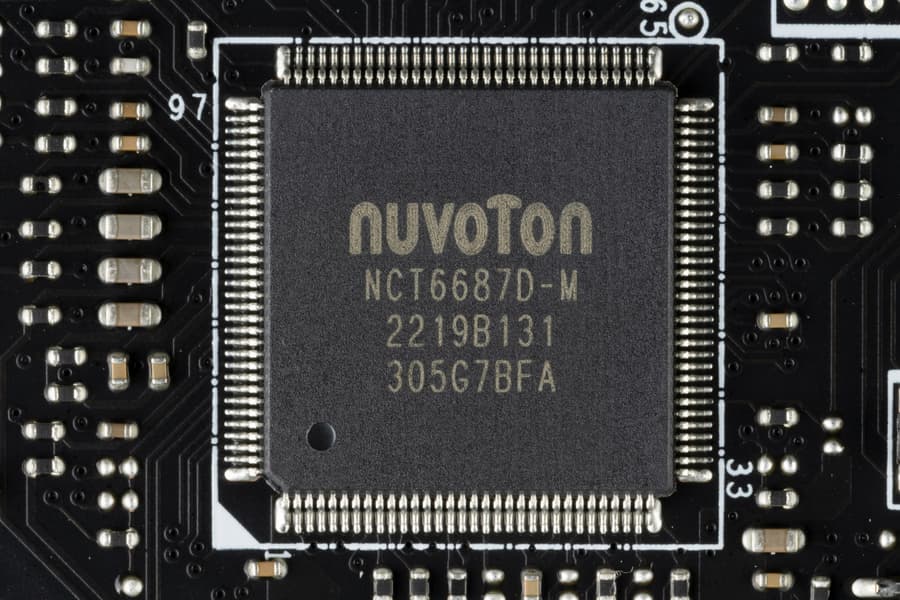

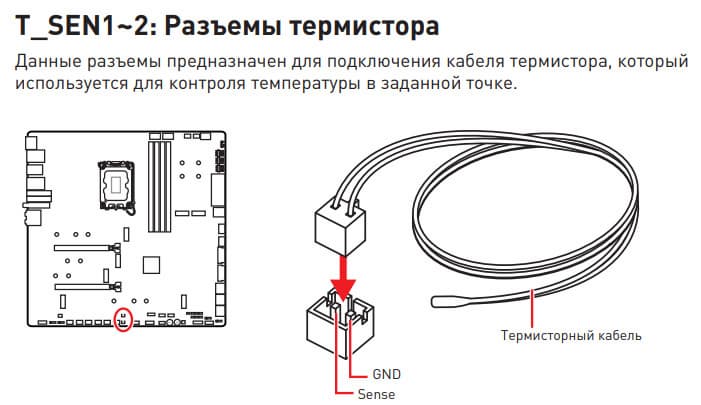

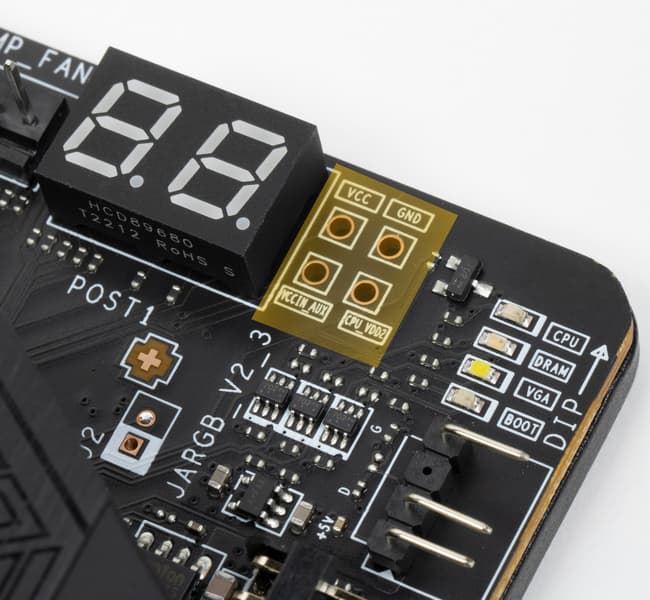

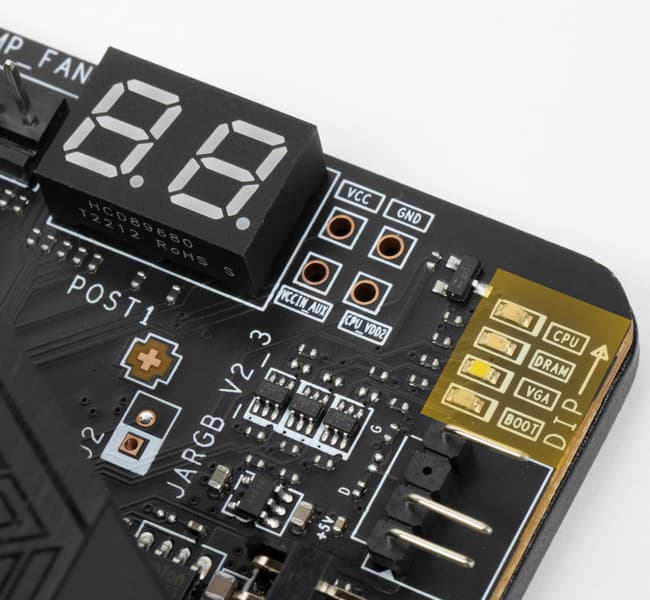

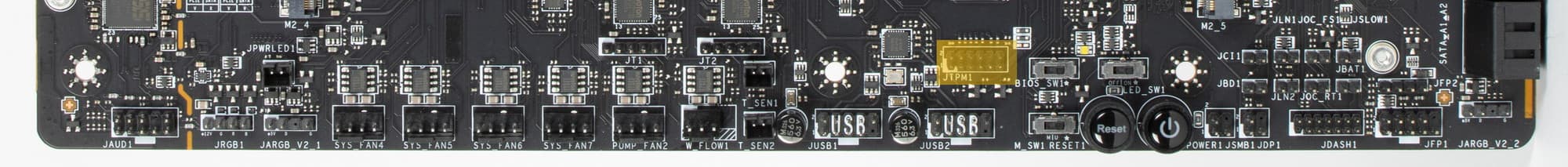

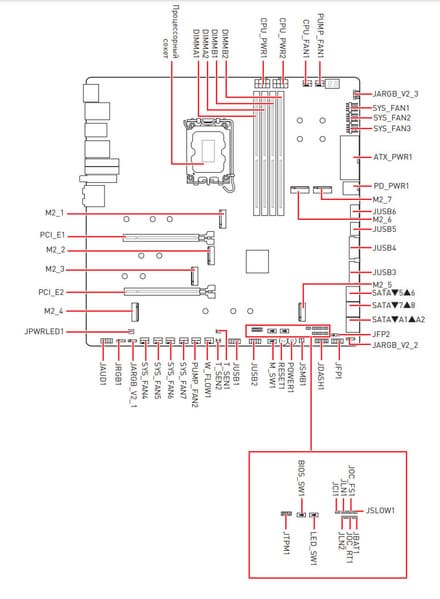

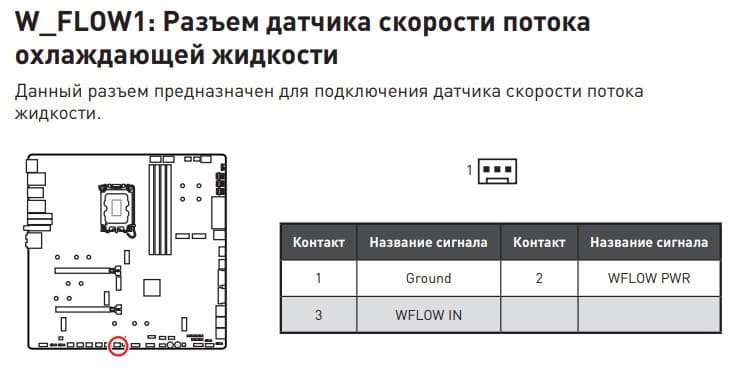

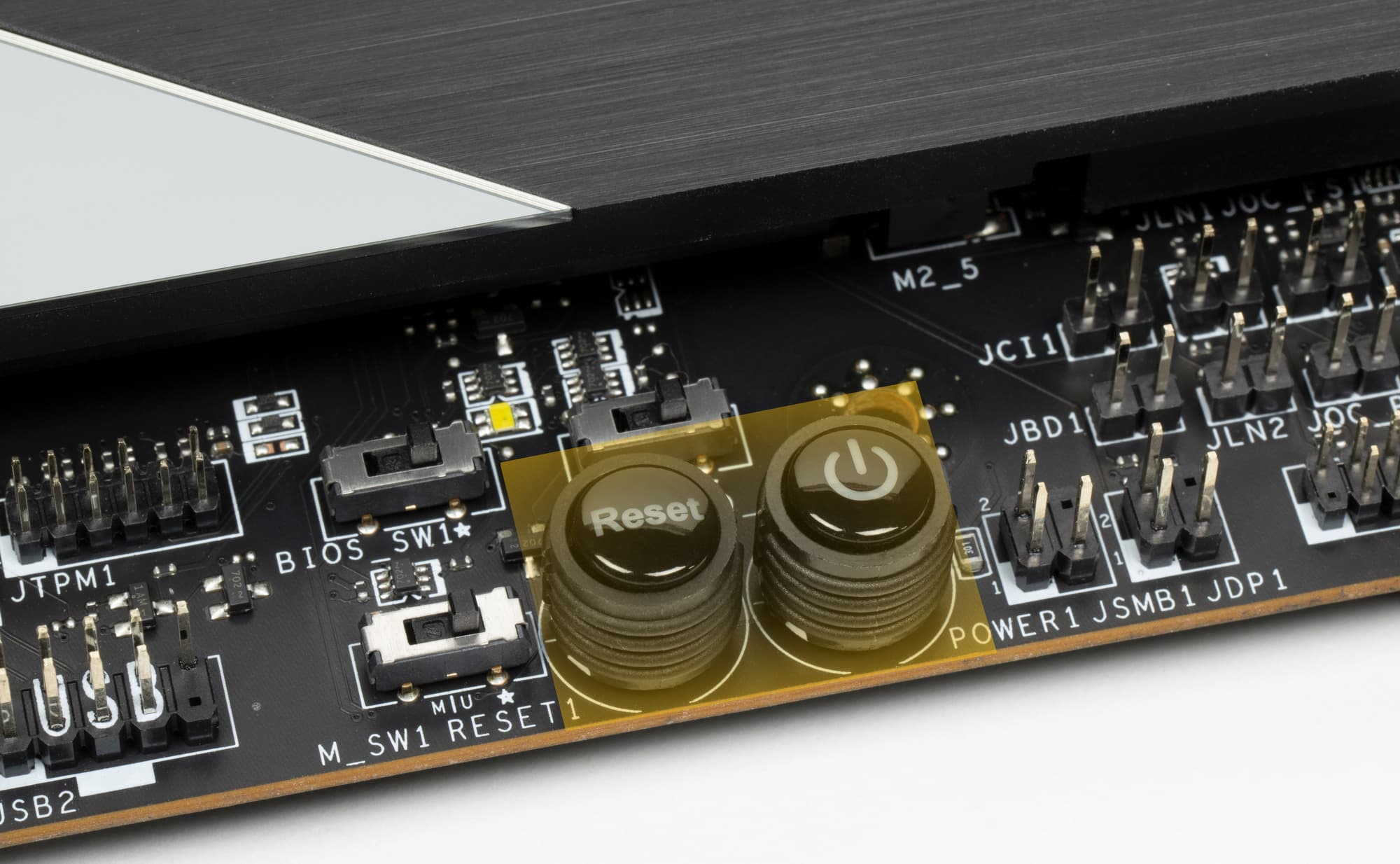

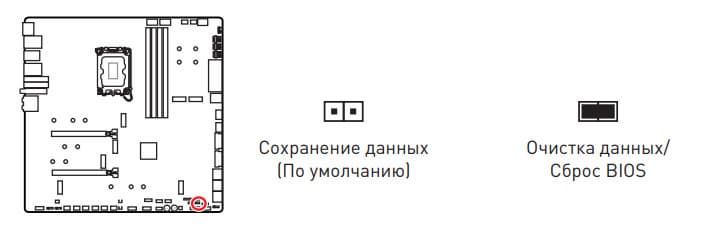

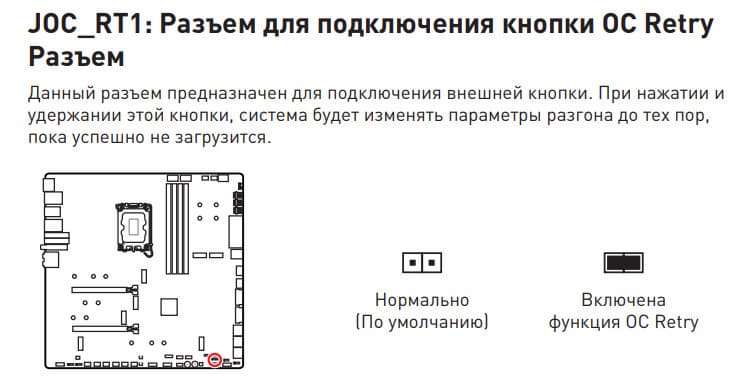

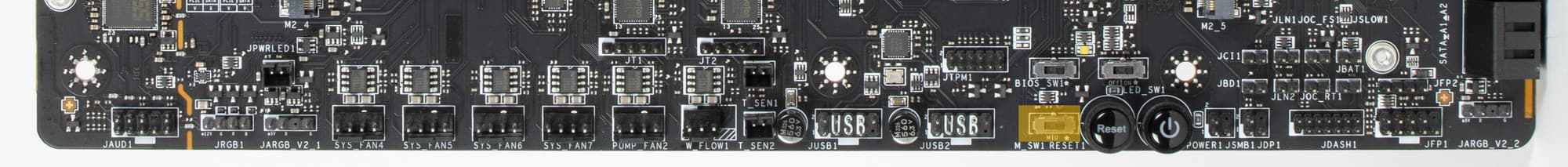

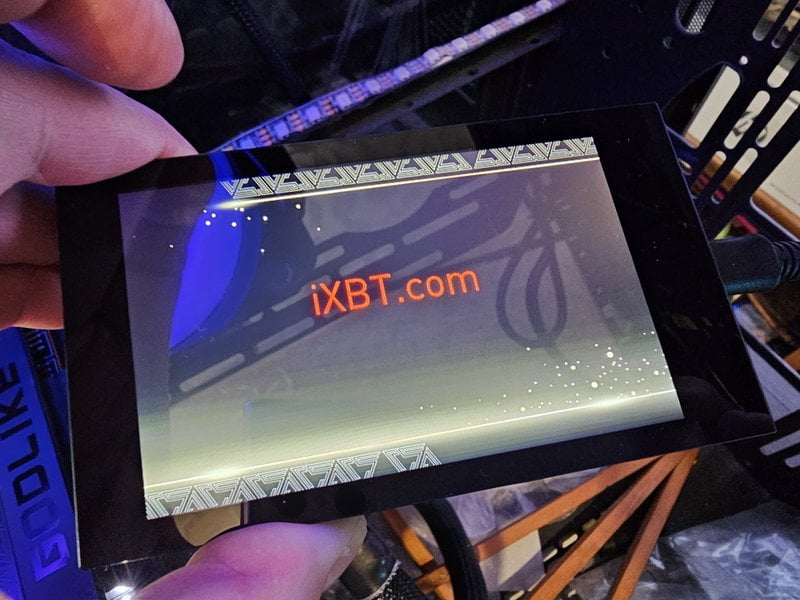

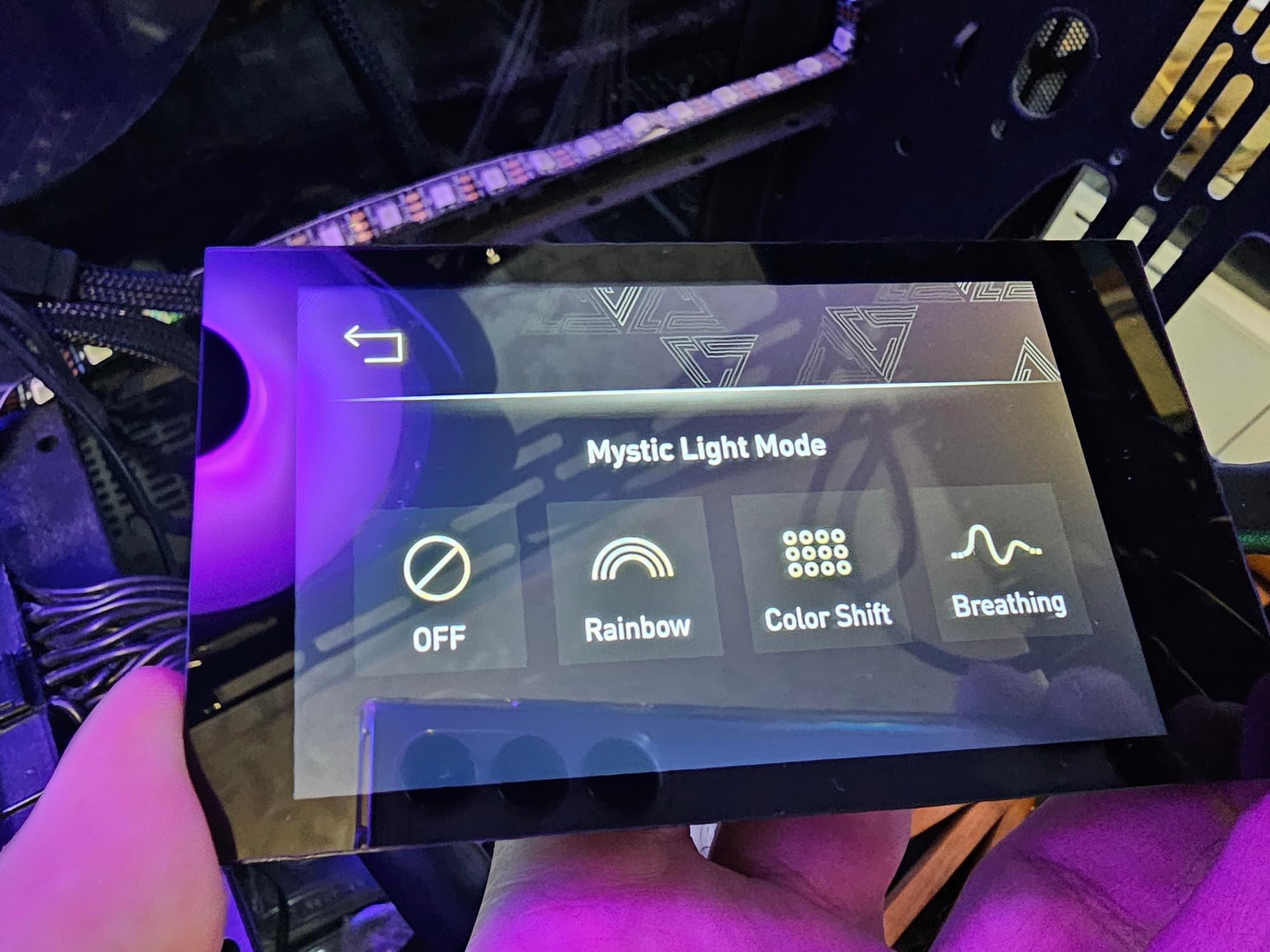

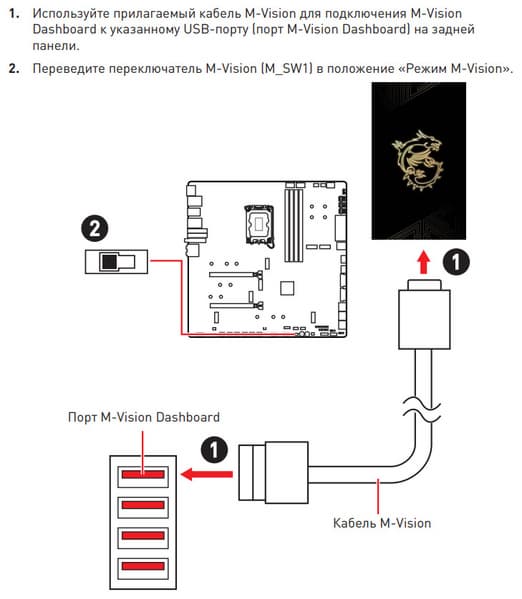

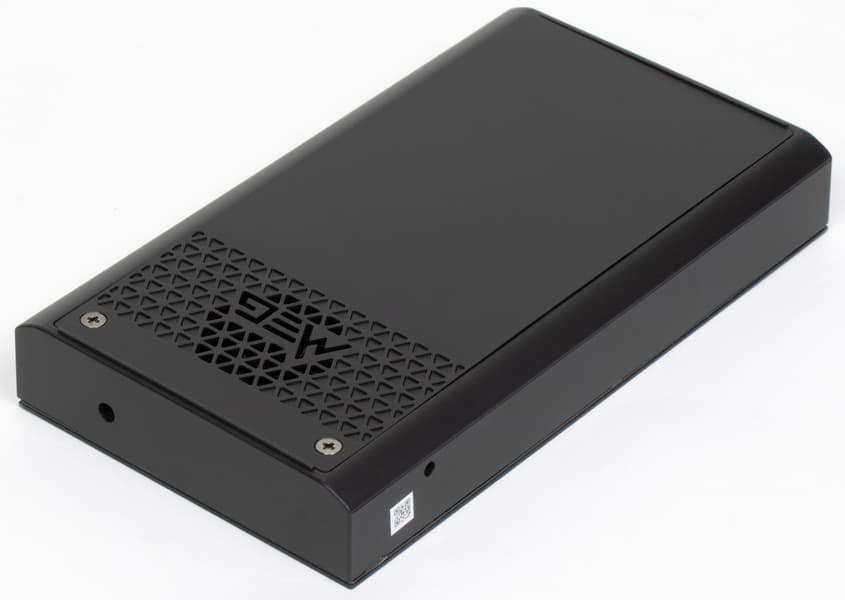

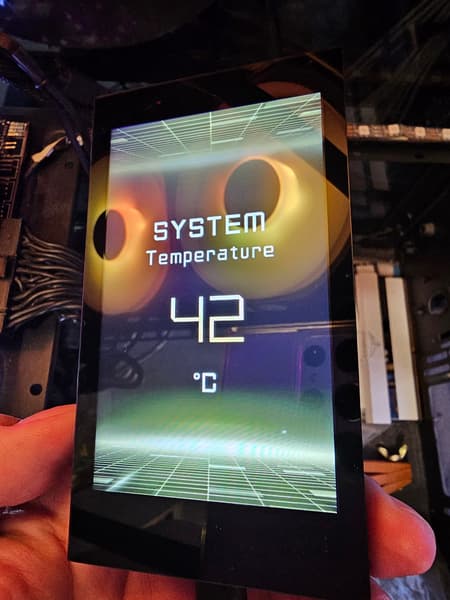

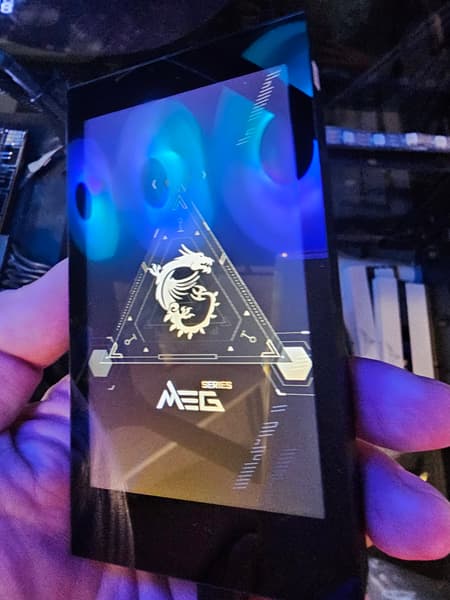

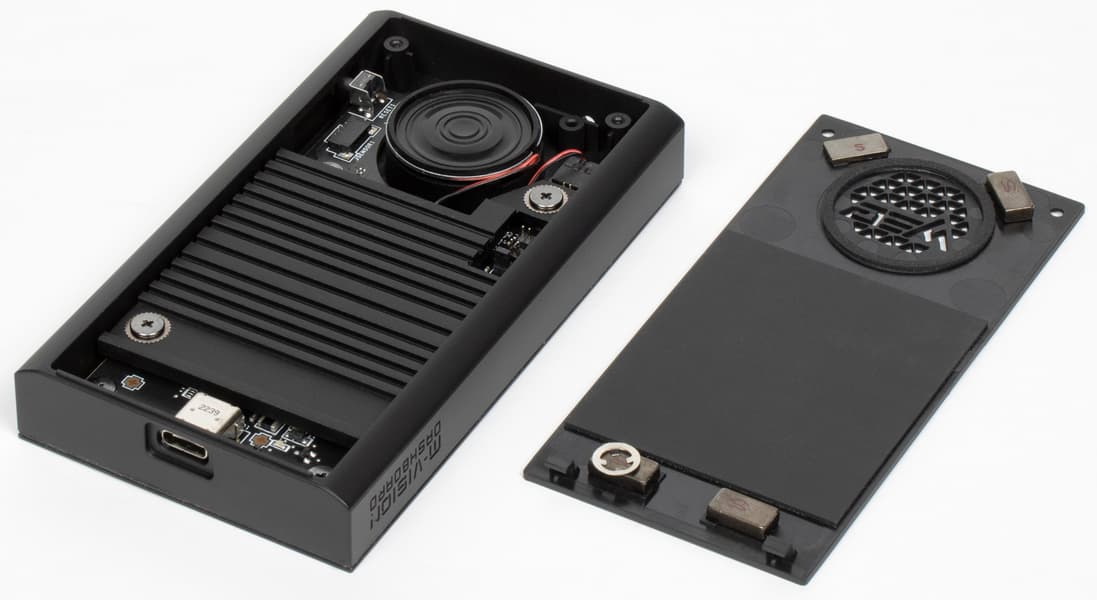

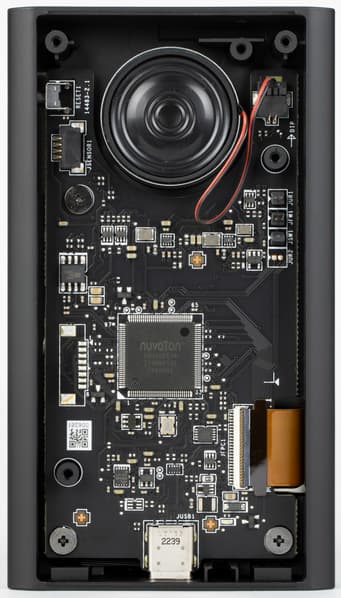

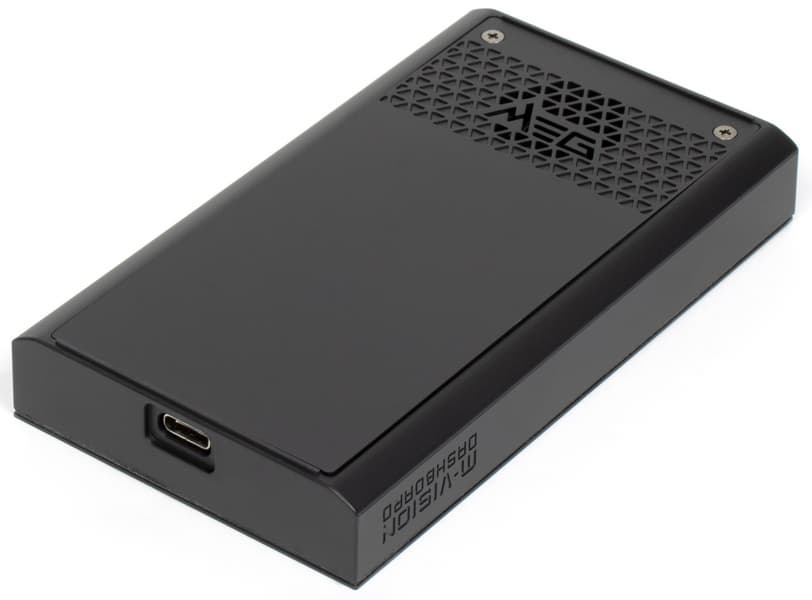

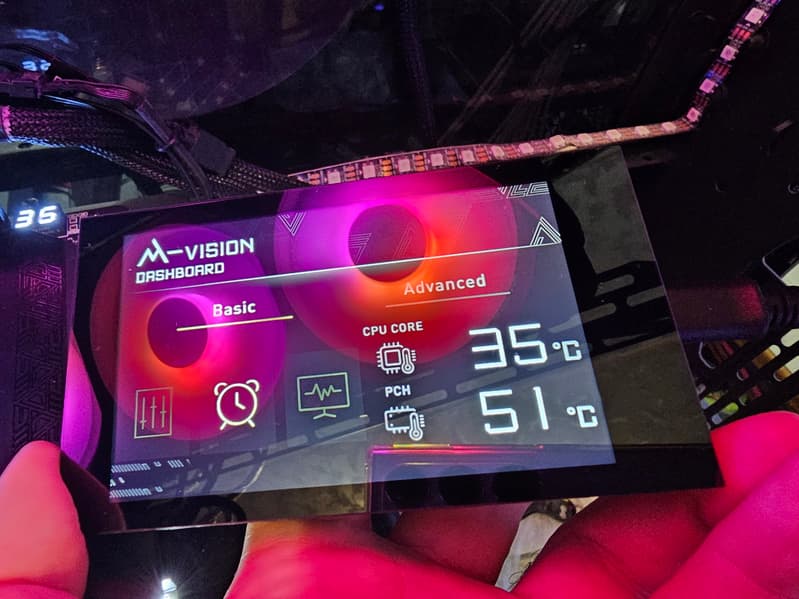

Внешняя панель M-Vision

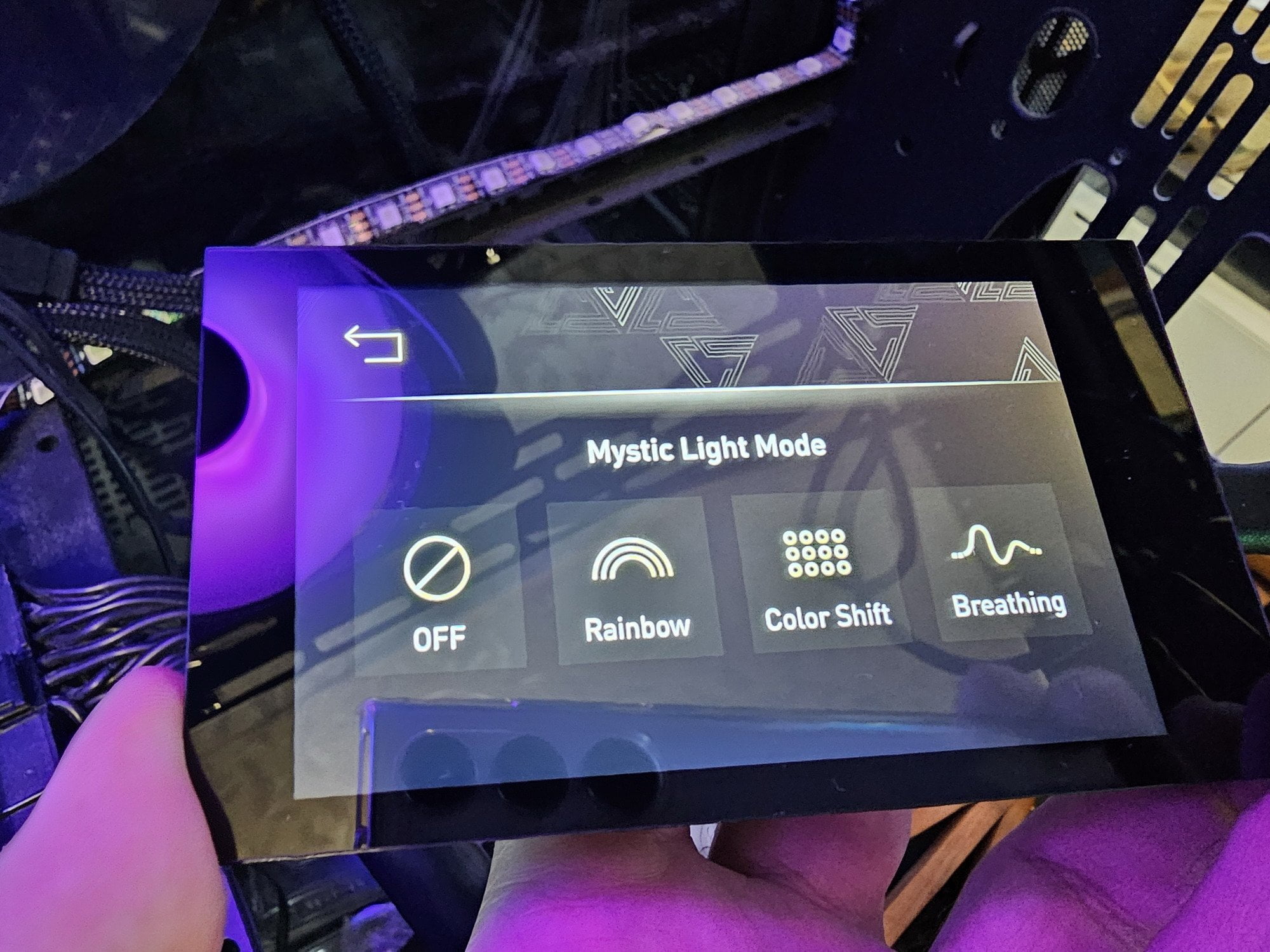

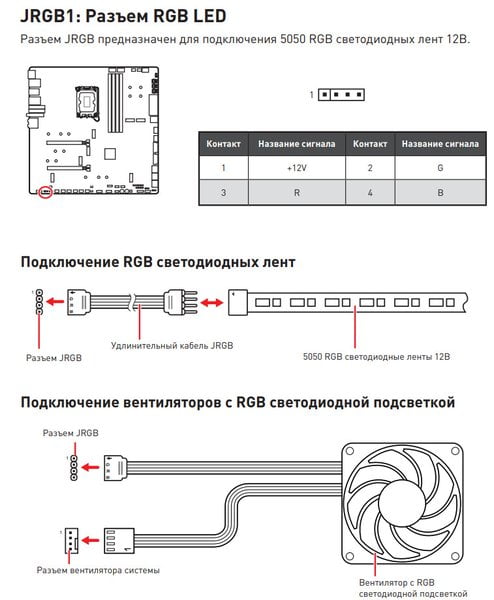

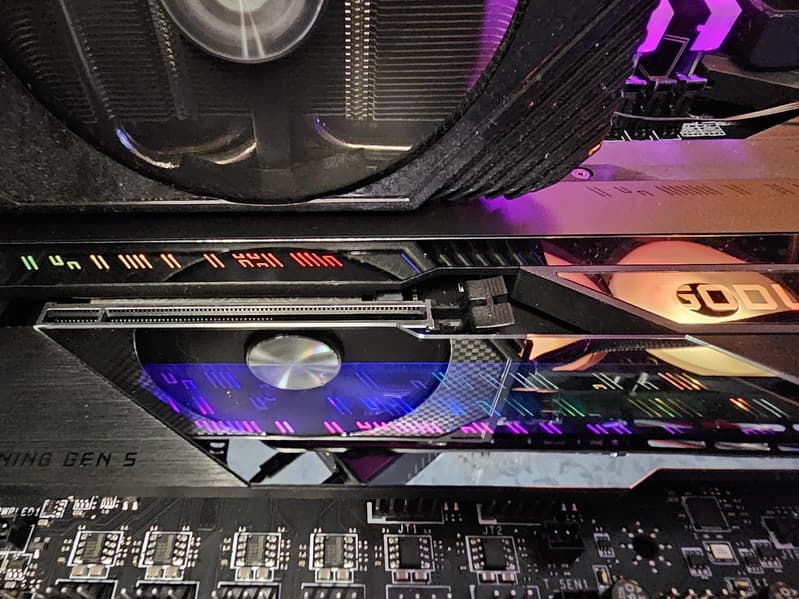

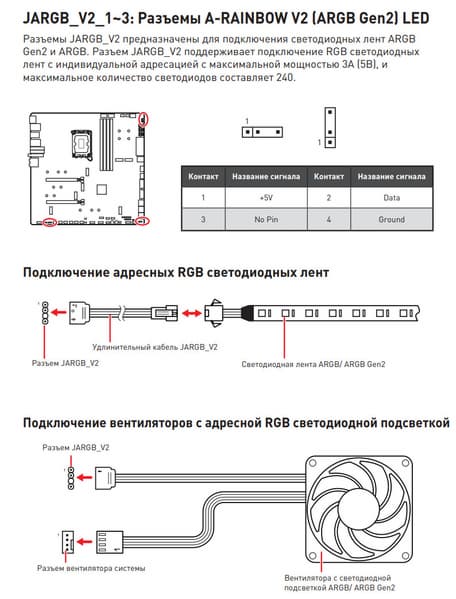

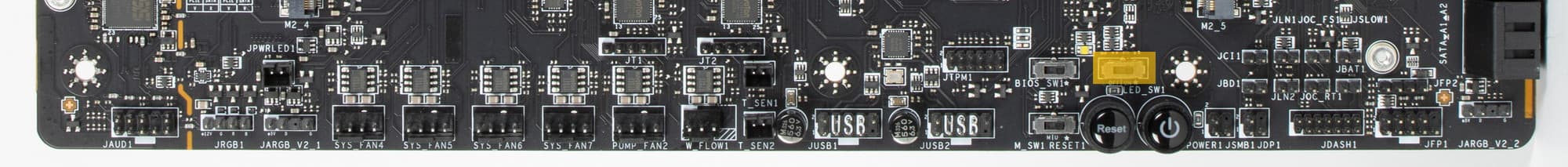

Подсветка

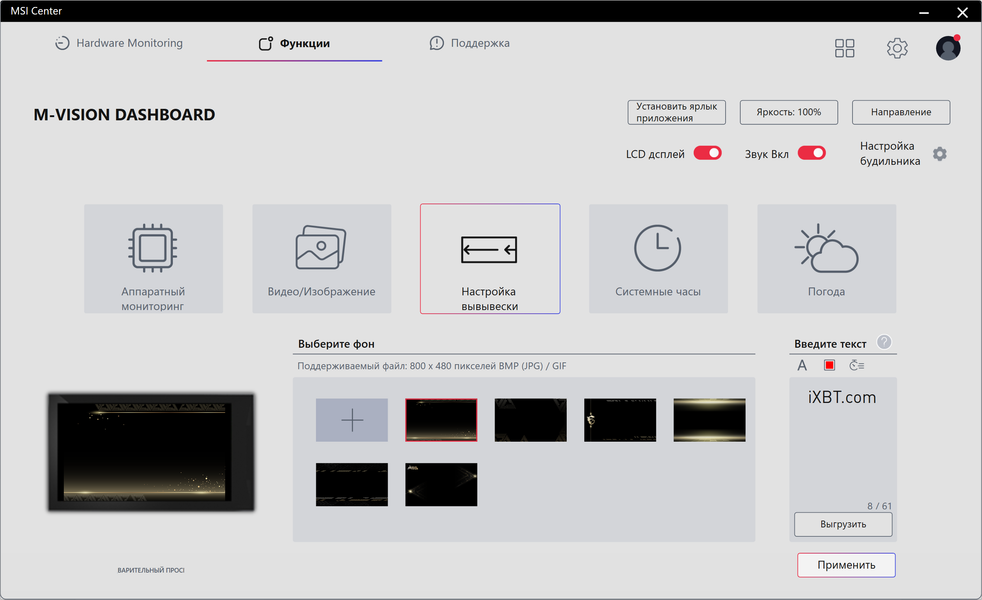

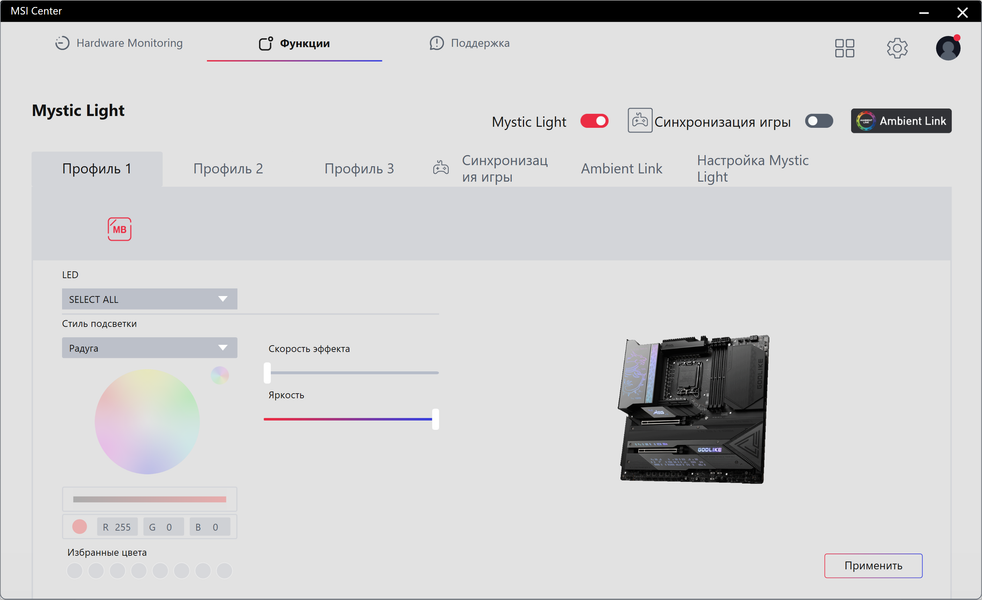

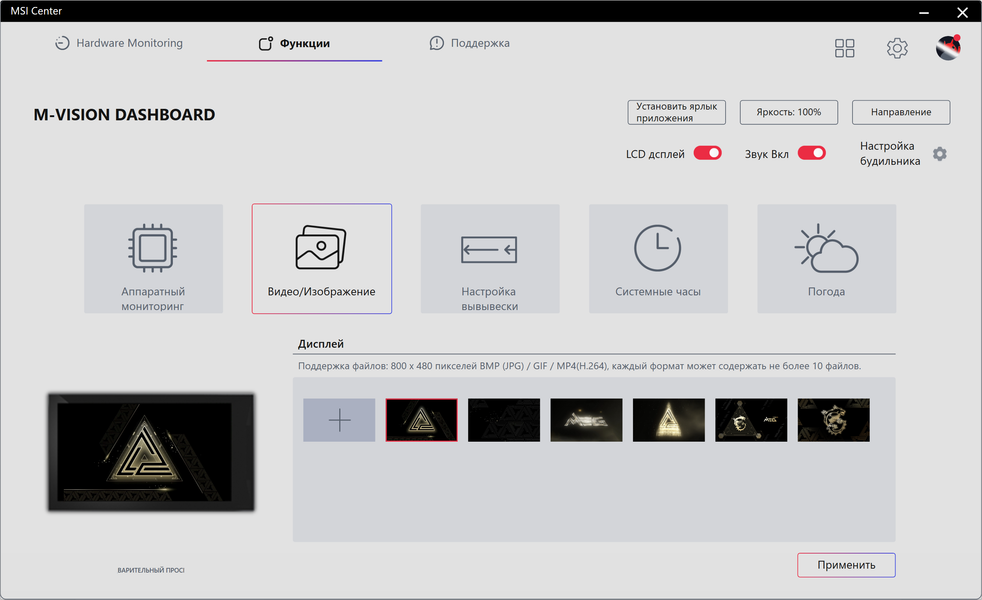

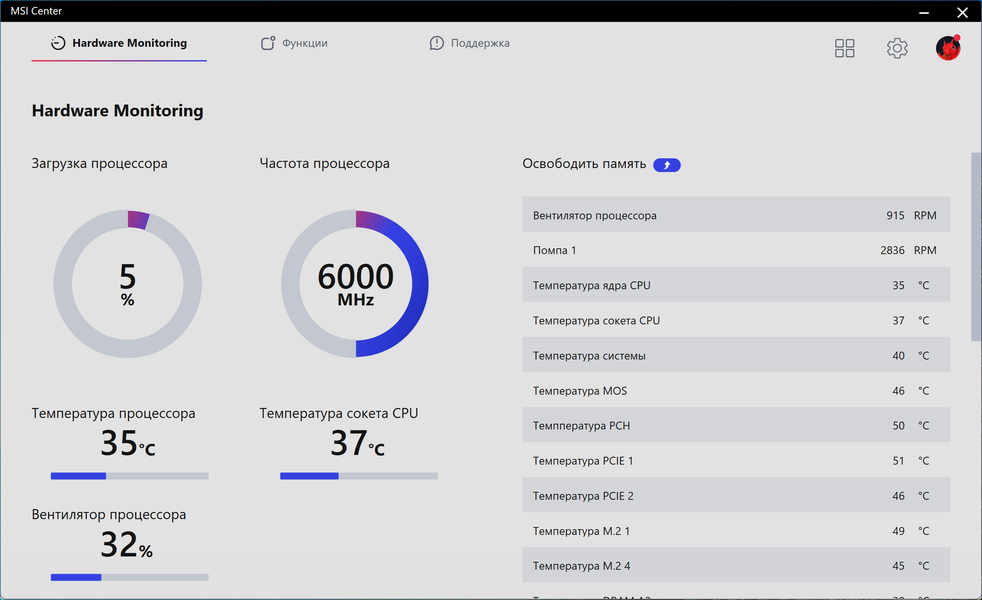

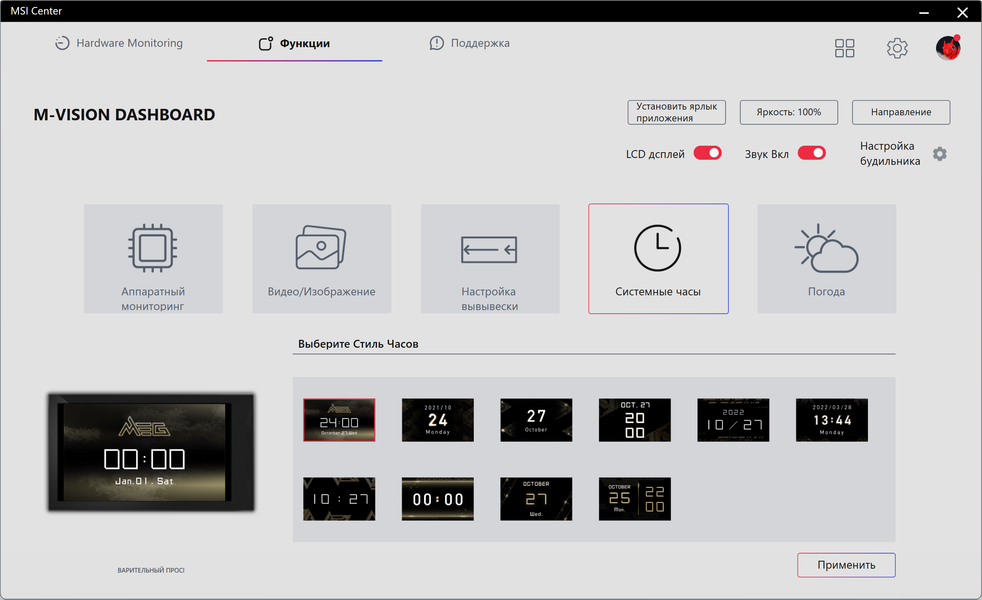

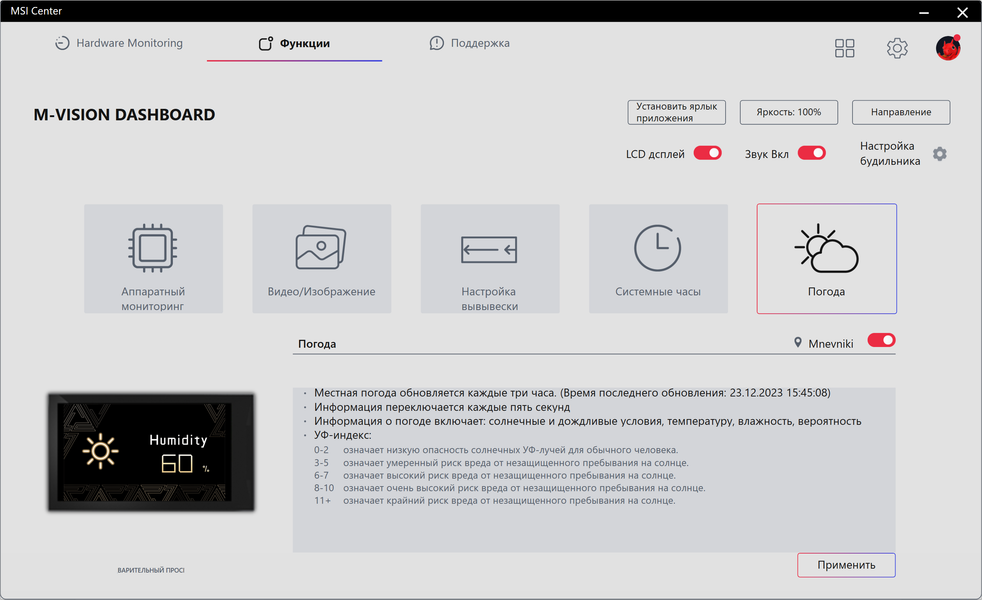

Программное обеспечение под Windows

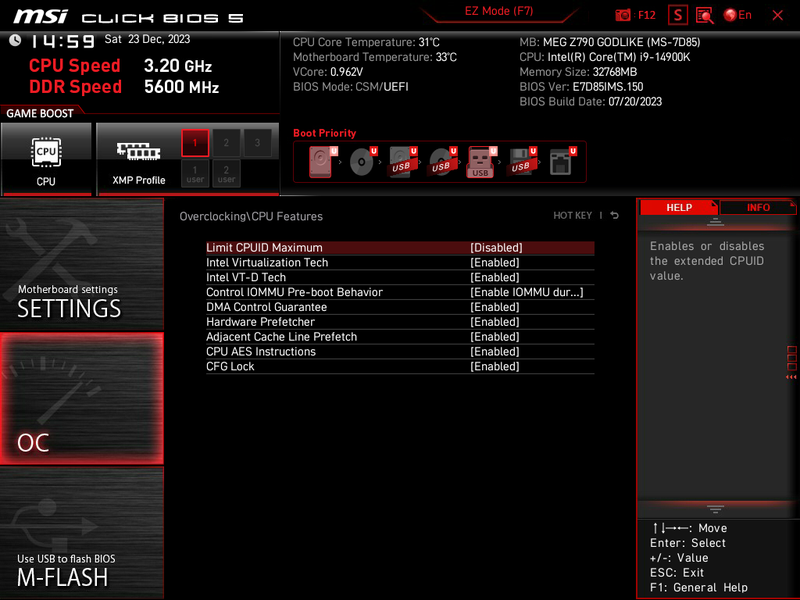

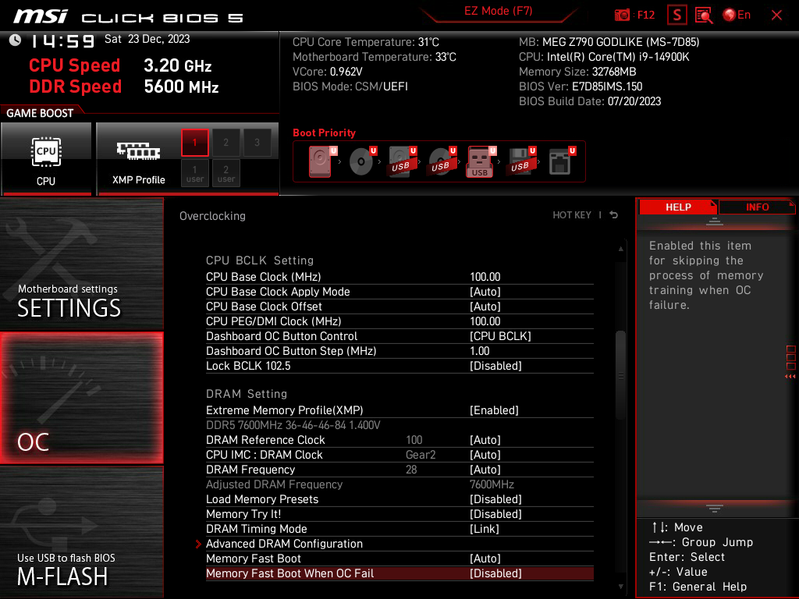

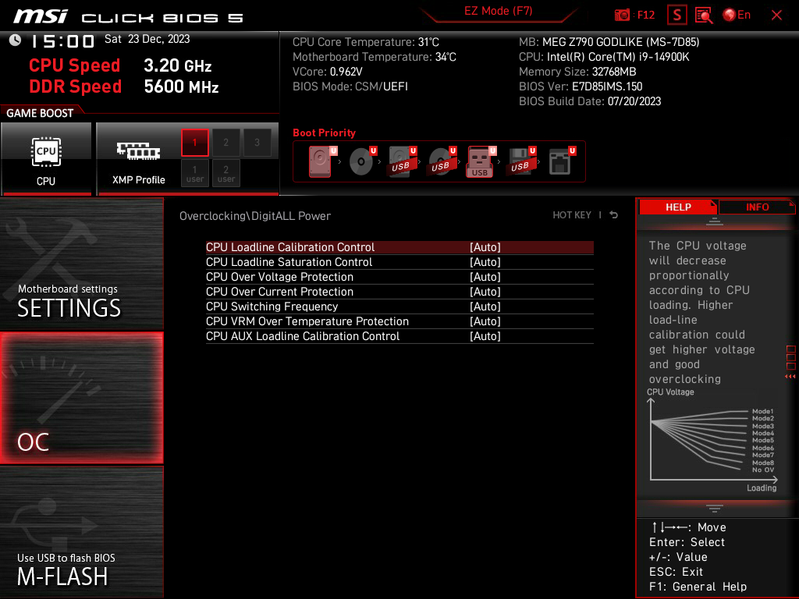

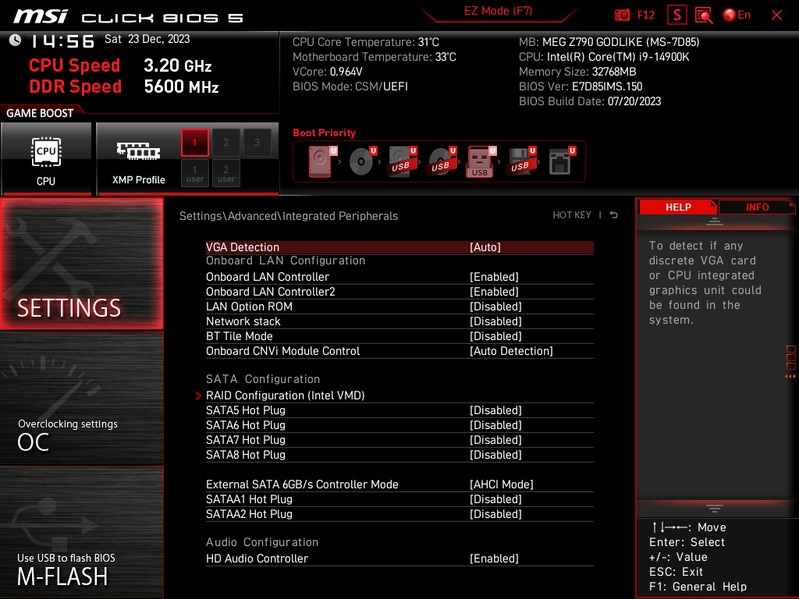

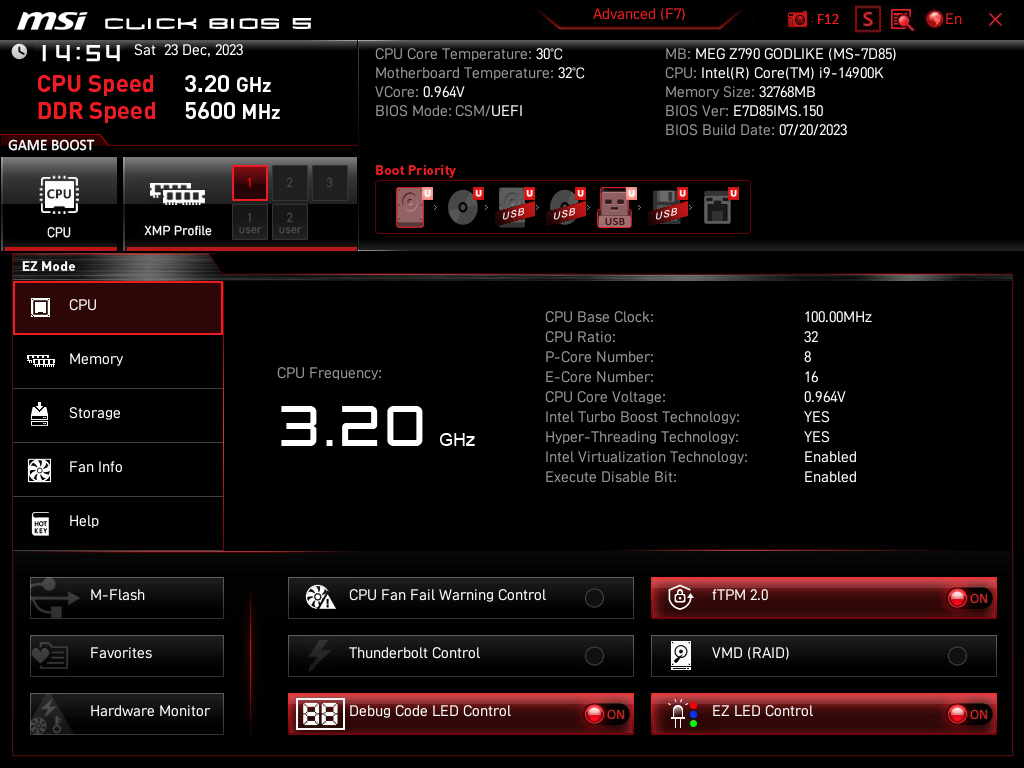

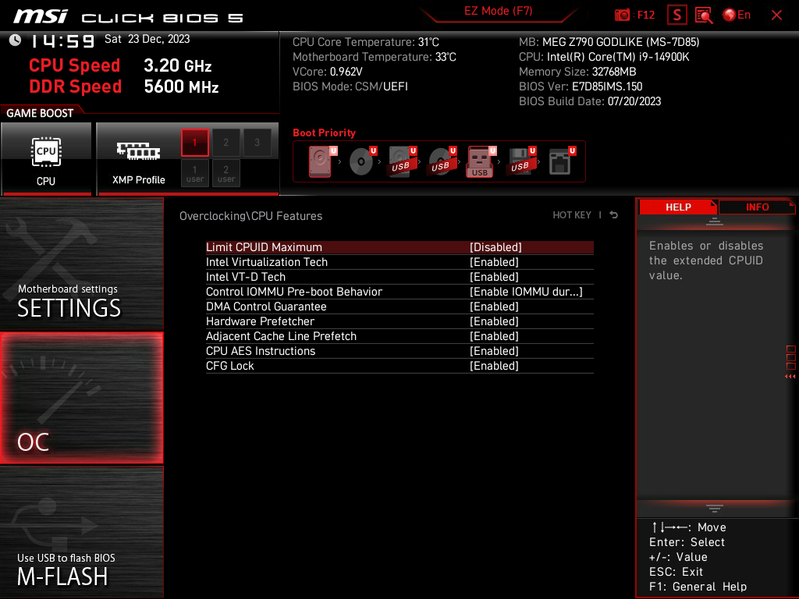

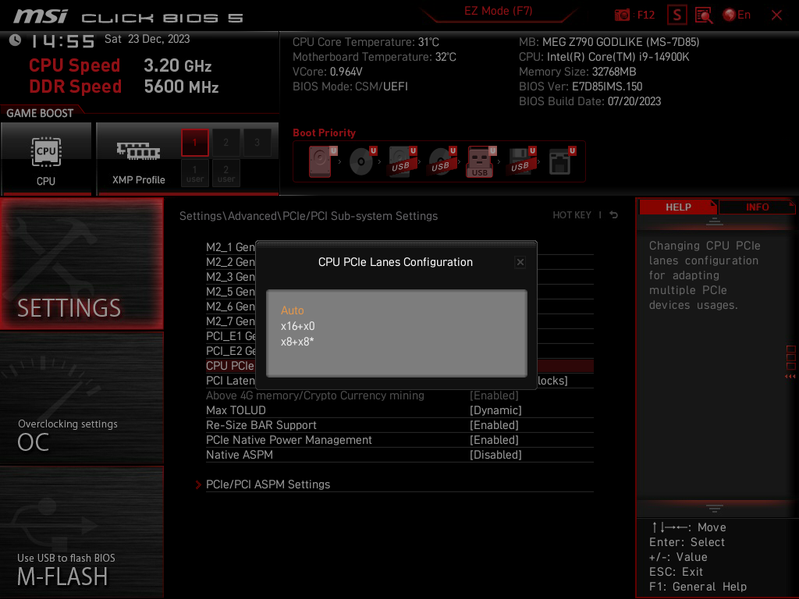

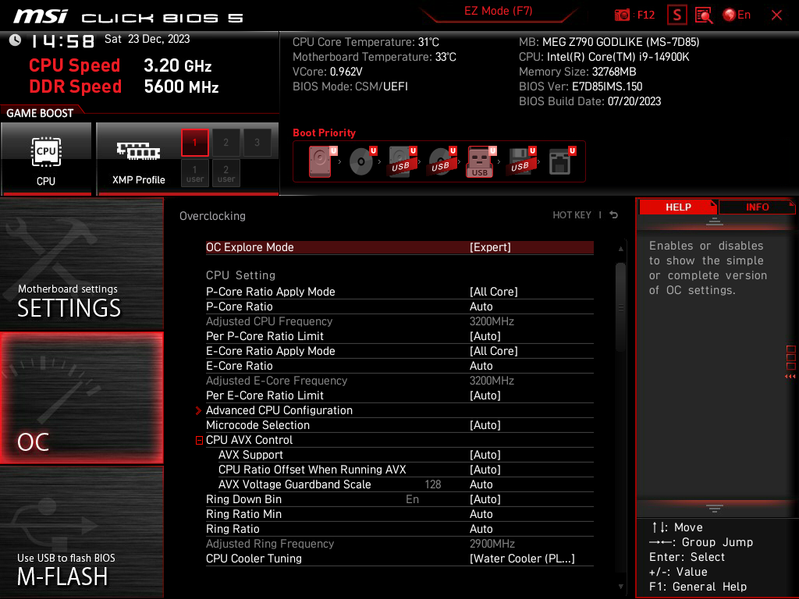

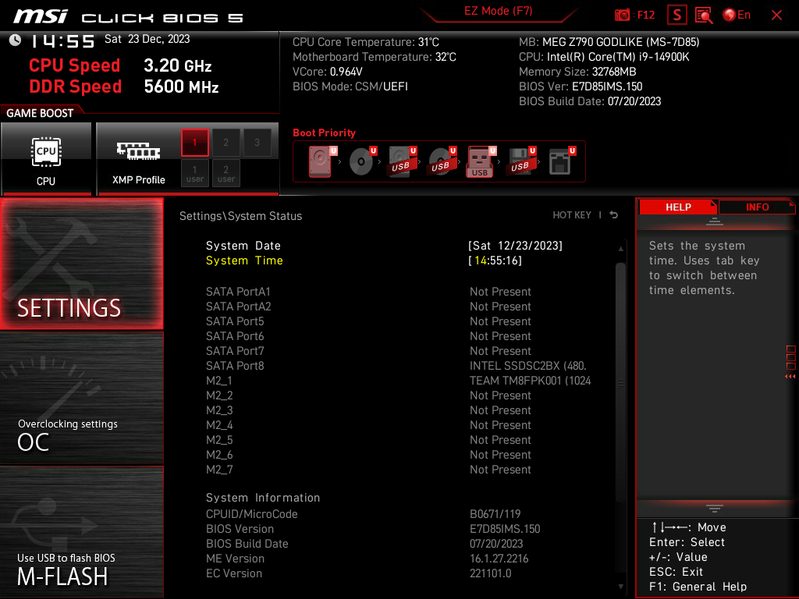

Настройки BIOS
Работоспособность (и разгон)

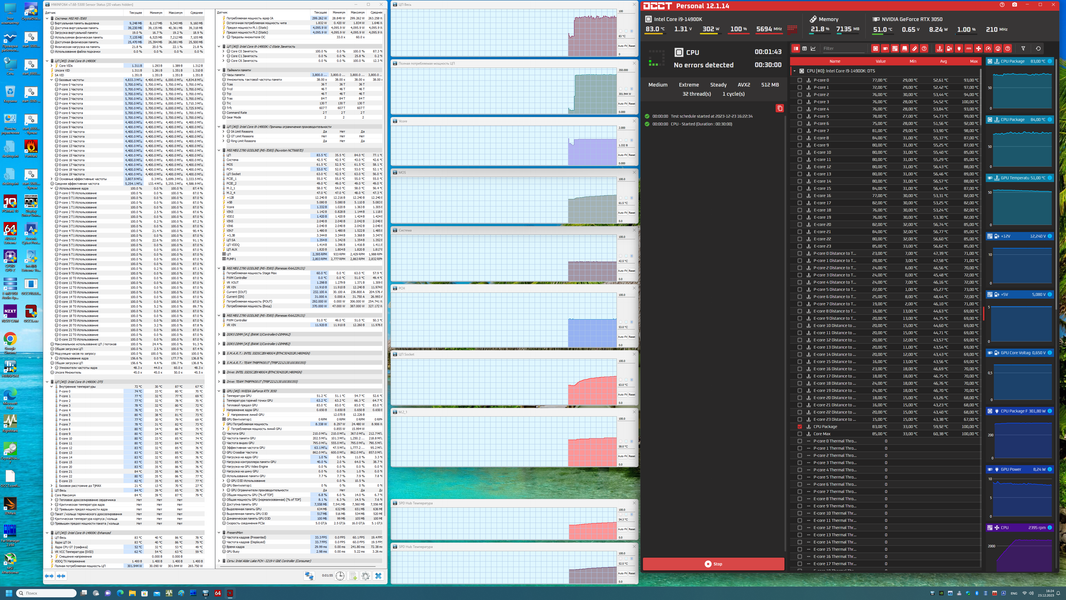

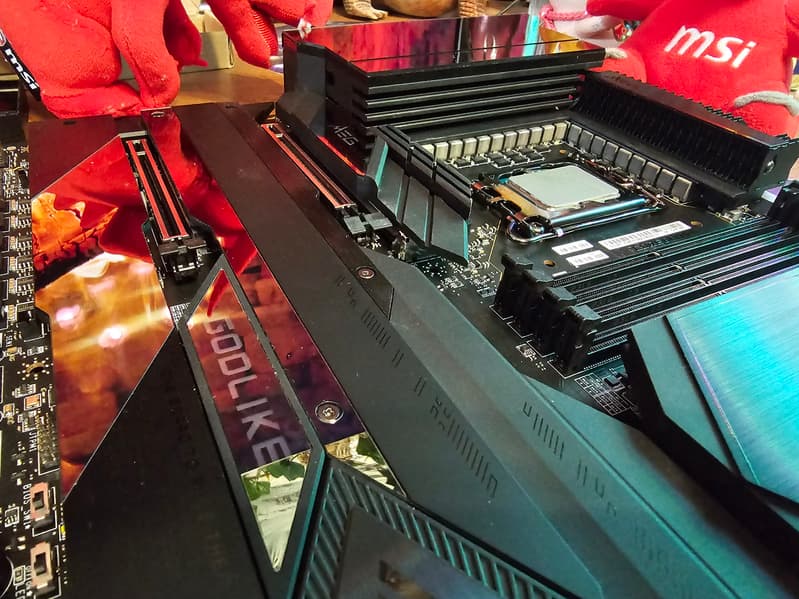

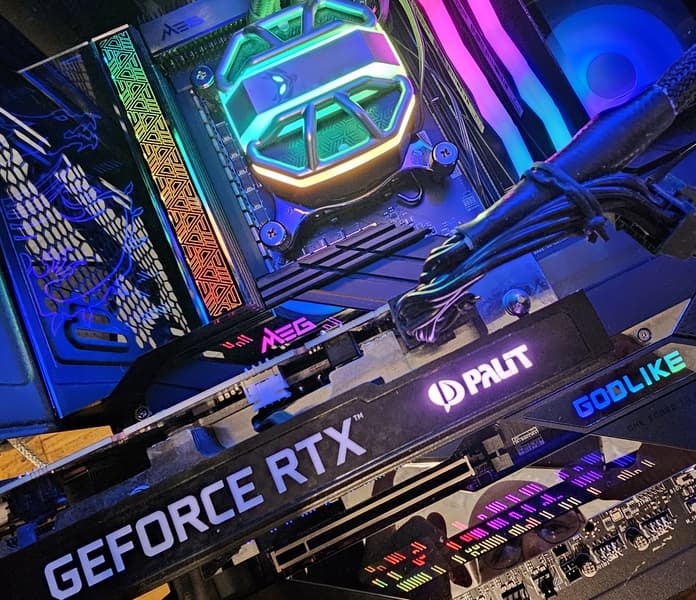

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.
Ну что же, весьма неплохо! В режиме авторазгона мы получили 5,7 ГГц по всем P-ядрам, и 4,4 ГГц по всем Е-ядрам! Напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. В целом мы видим, что система по умолчанию, определив очень мощное питание матплаты, выставила очень приличный авторазгон. Все остальные параметры системы по нагреву компонентов были в норме. И стоит отметить, что потребление CPU уже перевалило за 300 Вт!
Затем вручную выставил 5,9 ГГц по всем Р-ядрам и 4,6 ГГц по всем Е-ядрам. Стресс-тесты начали падать, но зависаний не было. При этом выяснилось, что был превышен порог стабильности всего на 500 МГц. То есть при 5,85 ГГц и 4,55 ГГц все стресс тесты прошли отлично, СО отлично справлялась с пиковыми нагрузками. Нагрев уже подбирался к границе в 90 градусов, но еще имелся задел, стабильность на высоте. При этом не надо забывать, что это в условиях очень тяжелой стрессовой нагрузки на процессор! Даже самые тяжелые приложения не могут загрузить все ядра на 100% в длительном режиме. Так что, в целом, система питания у данной матплаты отличная, процессор имеет прекрасный задел на автооверклокинг.
Выводы
Флагманская материнская плата MSI MEG Z790 Godlike — представитель топовой серии MEG, ожидаемо очень дорогой (примерная стоимость на момент публикации обзора — около 110 тысяч рублей). Это крайне навороченная плата с поддержкой 12/13/14-го поколений процессоров Intel Core, созданная для хардкорных геймеров и энтузиастов-оверклокеров, готовых заплатить безумные с точки зрения обычного покупателя деньги за самое топовое «железо».
Размеры тоже впечатляют: плата практически квадратная, с размером стороны более 30 см! Желающим приобрести ее надо сначала проверить вместимость корпуса, подойдут даже не все рассчитанные на E-ATX модели.
У MSI MEG Z790 Godlike имеется 20 портов USB разных видов, включая 10 быстрых USB 3.2 Gen2, из которых два поддерживают Thunderbolt 4, а также два очень скоростных USB 3.2 Gen2×2 в виде внутренних Type-C. Плата предлагает 2 слота PCIe х16, получающих от процессора 16 линий PCIe версии 5.0. Также у платы аж 7 слотов M.2: 2 слота подключены к CPU линиями PCIe 4.0/5.0, пять других подключены к чипсету Z790 линиями PCIe 4.0. В арсенале платы также есть 6 портов SATA. Следует учитывать, что ряд слотов и портов делят ресурсы, то есть не все 7 слотов M.2 можно заполнять модулями, одновременно подключив 4 SATA-устройства или заняв второй слот PCIe x16. Однако вариантов много, подобрать подходящий сможет практически каждый.

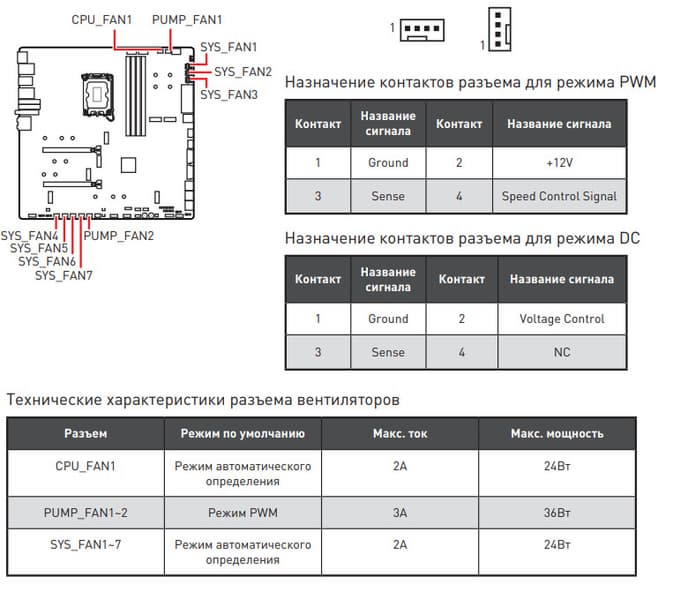

Также плата имеет 10 разъемов для вентиляторов. Система питания процессора очень мощная, она способна обеспечить работу любых совместимых процессоров с очень хорошим запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2 (термопрокладки для охлаждения накопителей есть с обеих сторон). Сетевые возможности включают проводные контроллеры 2,5 и 10 Гбит/с и беспроводной Wi-Fi 6E + Bluetooth 5.2. Поддержка Thunderbolt 4 позволяет передавать данные на скорости 40 Гбит/с. В числе плюсов платы можно упомянуть очень красивую и стильную подсветку, включая широкие возможности для подключения дополнительных RGB-устройств. Отметим и улучшенный аудиокодек Realtek ALC4082.

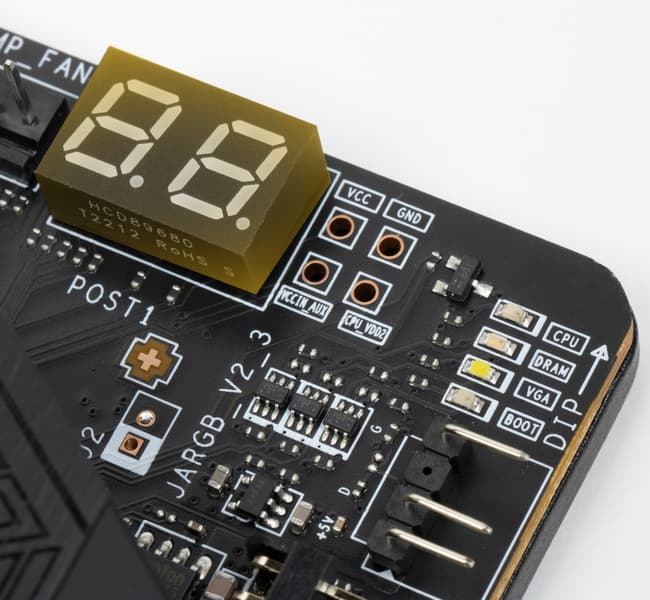

Разумеется, MSI MEG Z790 Godlike предлагает широкие возможности для любителей разгона в виде аппаратных «фишек», а также множество настроек в BIOS Setup и фирменных утилитах — лишь бы кулер справлялся.
Обязательно стоит упомянуть и бонус поставки: дисплей M-Vision (как основной козырь!), USB-флешку, брелок и т. д.
В номинации «Оригинальный дизайн» плата MSI MEG Z790 Godlike получила награду:
В номинации «Отличная поставка» плата MSI MEG Z790 Godlike получила награду:
непонятно почему производители так проектируют. Ну реально хочется видеокарту иногда пониже поставить, чтоб греющийся (топовый) SSD в M2_1 и сам CPU не грелись в одной куче… ((
Да вполне понятно почему так проектируют. Есть же HEDT сегмент… Но за другие деньги.
И чем это проще?
Вон человек ниже пишет — что будет с видеоплатой, если он добавит звуковую?
Как и любая другая.
Вот попробуйте придумать не бесконечное количество сценариев, а всего-то один, чтобы их нужно было больше трех одновременно?
К тому же, SSD ставят обычно не для обработки потоковых данных, а для мелкоблока, а он и вовсе тут будет строго и всегда медленнее, т.к. добавятся задержки от работы контроллера.
Вот, например, у меня в рабочем компе на TRX40 стоит плата стандартного АТХ размера. Но она поддерживает 6 М2 дисков. На самой плате есть только 2 разъема, но в комплекте есть адаптер на 4 М2 в слот на х16. А можно и еще один такой же адаптер взять отдельно, и, вообще, 10 М2 поставить можно будет. На полной скорости 4х4, причём. Там, конечно и линий хватает, в отличие от обозреваемой!
И на плате еще и 8 слотов памяти, при размера АТХ, а не ЕАТХ! Хотя большинство плат с этим разъемом, все-таки, ЕАТХ. И, да, они ещё и немножко дешевле.
4090 занимает 4 слота расширения
Держатель для вертикальной установки видеокарты занимает вообще все 7
Здесь расстояние между разъемами 3 слота (2й и 5й)
В платах, где расстояние между разъемами 4 слота — тот же Asus x670e hero (кстати в Asus z790 hero, как и здесь, расстояние также всего 3 слота — возможно есть ограничение на длину сигнальных линий в lga1700) и в комплект поставки как раз входит такая m.2 плата, одновременно с 4090 они все равно не поместятся — при установке в нижний слот плата расширения будет перекрывать воздух вентиляторам видеокарты, а при установке в верхний — в нижний не поместится уже сама видеокарта.
Не, пусть будут разные варианты, а не «единственно правильный»
https://www.gigabyte.com/ru/Enterprise/Rack-Server/R182-NC0-rev-100#Specifications
и диски любые SATA/SAS/NVMe
правда для NVMe RAID потребуется контроллер или Intel Vroc. И, скорее всего 16 канальный, минимум, поскольку 1NVMe — это сразу 4 порта.
правда видюшка сюда нормальная не влезет.
но зачем на 1U конкентрироваться? для графических станций, думаю не менее 4U нужно, с возможностью Tower.
PS: вот ещё пример 1U:
https://www.supermicro.com/products/system/1U/1029/SYS-1029P-WTRT.cfm
В чем проблема написать артикул или модель?
ценник от 5к, расходимся
Смотрится, как попытка сделать мопед из бензопилы. Вроде едет, а вроде не совсем то. Обвесили 2.5 и 10 гбит сеть, пачка m.2 слотов, колхозинг с miniDP.
Уж лучше тогда под EPYC/Threadripper брать МП за такие деньги. Даже не самая свежая плата будет лучше, мне кажется. Будет реальная гибкость в конфигурации со 128 линиями, а не чехарда с «если ты воткнешь во второй PCIe, то у тебя уже будет не 16х, а 8х», потому что у тебя 40 линий или сколько там. Да даже если 56, то все равно не то.
Ведь 7 SSD это гораздо более важно, чем… ;)
Единственное, о чем совсем вскользь — Полное отсутствие поддержки встроенных графических ядер.
Причина: отсутствие разводки питания на пины VCCGT
Цель: разгрузка цепей питания вцелом, улучшение возможностей теплопакета для разгона вычислительных ядер.
Что теряем:
— универсальность траблшутинга
— технологию Intel QuickSync, неплохо реализованную в Raptor Lake
Я создал тему на хоботе, если еще есть владельцы — ur welcome!
hxxps://forum.ixbt.com/topic.cgi?id=9:70869#0
Update: ASUS ROG Strix GeForce RTX 4090 полностью накрывает нижний слот PCIe, да так, что туда никакой райзер или удлинитель шины не вставить. Кто то писал, что GPU оказывает температурное влияние на слоты M2_1, M2_2, — к счастью это не так.
Можно на этой плате поставить RTX4090 и, допустим, 4x M.2 NVMe в режим RAID10 ?
Будет ли полноценно работать?
Я больше в RAID10 не уверен. Там вроде либо 1, либо 0 из коробки. Но лучше почитать.
https://ru.msi.com/Motherboard/MEG-Z790-GODLIKE/Specification — на сайте производителя, информации, похоже не больше, чем в этой статье. без ru, примерно тоже самое, хотя, возможно, я как-то не так искал… В общем, буду основную информацию, брать из этой статьи, раз уже она есть и мы здесь :-)
Давайте по порядку:
Насколько я понимаю, у процессора есть:
16 линий PCI-E 5.0 + 4 линии PCI-E 4.0
Каждая линия PCI-E 5 обеспечивает пропускную способность в 32 Гбит/c (4Гбайт/с), а PCI-E 4, соответственно 16Гбит/сек(2Гб/с).
При этом используется схема кодирования 128b/130b, когда 128 бит данных кодируются 130 битами.
1 линия PCI-E 5 = 32 * 128/130 = 31,5 Гбит/с (примерно) = 3,94Гб/с(примерно).
1 линия PCI-E 4, соответственно в два раза меньше: 15,75 Гбит/с = 1,97Гб/с.
1 линия PCI-E 3, соответственно, ещё в два раза меньше: 7,8 Гбит/с = 0,984Гб/с.
Кстати, не совсем понятно, как на одной линии PCIe 3.0 (7,8 Гбит/с) расположился Marvell AQC113 на 10GbE, вроде как пропускной способности не должно хватать… Может он всё-таки на PCI-E 4 (15,75Гбит/с) ?
Итого, через процессорные PCi-E: у нас примерно 63Гб/с на видеокарту(ы) и NVMe (16x PCI 5) и 7,88 (8x PCI4) чисто на NVMe (7,88Гб/с для одного накопителя, почти для любого, за редким исключениям — достаточно).
В принципе, я так понимаю, для самой быстрой, на момент написания этого сообщения игровая карта это nVidia RTX4090, насколько мне известно, ей вполне хватает 8 линий PCI-E 5 (то есть, примерно 31,5Гб/с). Теоретически можно воткнуть во второй PCI-E5 слот карту на 4 накопителя NVMe, и пропускной способности 31,5Гб/с как раз должно хватить на 7,88Гб/с на накопитель.
Если же так не делать, то я так понимаю, у нас максимум выделится максимум 4 линии PCI-E 5 (15.76Гб/с) на второй накопитель M.2, но всё что можно из этого выжать, это поставить экстремально быстрый накопитель PCI-E 5, который будет овердофига греться (вроде плата оснащена радиаторами в достаточном количестве), и овердофига стоить. Но бикус в том, что это ОДИН накопитель, даже два таких не поставишь (опять же может и можно, если покупать специальную PCI-E 5 плату, которая также будет стоить дорого).
Или просто тупо мы используем два накопителя с пропускной способностью 7,88Гб/с, один на 4 линиях PCI-E 4, второй на PCI-E 5, но нам, в этом случае, PCI-E 5 ничего не даёт.
Я исхожу из того, что построить RAID одновременно на процессорных и чипсетных NVMe не получится, ведь верно?.. Если я ошибаюсь, прошу пояснить, как это можно сделать...
На чипсете у нас есть:
M.2_5 до 4 линий PCIe 3, что мало (3,94Гб/с), так он ещё и делит эти линии с SATA (хотя их может и не быть). Поэтому про этот слот забываем :)
Итого у нас осталось:
Слот M.2_2 (4 линии PCIe 4.0);
Слот M.2_3 (4 линии PCIe 4.0);
Слот M.2_6 (4 линии PCIe 4.0);
Слот M.2_7 (4 линии PCIe 4.0);
Соответственно, я так понимаю, это основной и, практически, единственный вариант, как поставить 4 накопителя NVMe, без дополнительных устройств работать в связке.
С дополнительными устройствами, это, повторюсь теже 4 устройства, на 8 линиях PCI-Е 5, с помощью дополнительной платы. Поскольку пропускная способность PCI-E 5 x8, таже что и PCI-E 4 x16, то мы по-сути можем поставить максимум 4 устройства на NVMe(PCI 4 x4 = 7,88Гб/с).
Итогу мы можем тут сделать до двух независимых RAID массива по 4 диска, один с помощью чипсета Z790, второй, с помощью дополнительной платы на второй «процессорный» слот PCI-E.
А теперь второй вопрос, что именно будет обеспечивать этот самый RAID?
Для процессорных NVMe, я так понимаю это Intel Vroc, только ключ приобретается отдельно, а есть ли тут куда его воткнуть?
а для чипсетного что?
Вообще в описании написано:
Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
Supports RAID 0, RAID 1, RAID 5 and RAID 10 for M.2 NVMe storage devices
значит, вероятно, есть какая-то микросхема на чипсете, которая позволяет подхватывать RAID… А будет ли без Intel Vroc работать, скажем два SSD на процессорных M.2 ?
Кстати, у AMD на AM5, вроде у процессора, большее количество линий PCI-E. Интересно посмотреть, что это ей даст, в плане одновременной поддержки видеокарт и NVMe накопителей...
А так, вообще, если нужно больше, то берём Xeon'ы и Epic'и и там, я так понимаю, поддержки всех этих линий, чуть больше чем дофига, но всё это, особенно с поддержкой многослотовых полноразмерных графических плат, стоить будет как крыло самолёта…
Давай, до свидания.
hxxps://forum.ixbt.com/post.cgi?id=attach:9:70869:2:1.jpg
Что касается производительности Marvell 10Gbe, там все по чесноку, ниже скрин на тест чтения из рамдиска с удаленного хоста на рамдиск по десятке:
hxxps://forum.ixbt.com/post.cgi?id=attach:9:70869:2:2.jpg
И да, при чем тут VROC? Это интерпрайз по рождению, тут только IRST
2. по производительности марвел, вижу что показывает 1Гб/с и 10Гб за 15 секунд. Насколько я понимаю, общая максимальная производительность канала равна 1,25Гб/с при 10Гбит/с. Понятно, что не всегда она достигается, и потом она, вероятно, включает в себя и какую-то служебную информацию. Но цимес именно в том, что на линии PCI-E 3 максимально, вроде как должно быть до 0,984Гб/с, то есть где-то очень близко к Гигабайту в секунду, но не 1,25.
3. Что касается Intel Rapid Storage Technology — честно говоря, думал что она только для SATA. Похоже и для NVMe тоже. Она, насколько я понимаю, больше софтовая? А Intel Vroc, по-сути аппаратная, просто активизируется по ключу. Соответственно из-за процессорной реализации надёжнее и быстрее, верно?
Значимой разницы в производительности линий CPU vs PCH и массивов на них собранных Давилыч (proSSD) не обнаружил.
2. Очень хорошо, что Вы ставите вопорос так. Я сам люблю РТФМ-ить ). Но тут приходится выбирать, где неточность. Например никакие погрешности преобразования (GT\s > MB\s) не объясняют рельной скорости трансфера 1GB\sec, никакая не синтетика и не буферизация. Сразу после копирования файл в доступе в полном объеме. Сам ASIC AQC113 может работать на шинах: Gen 4 x1, Gen 3 x4, Gen 3 x2, or Gen 3 x1, Gen 2 x2. Получается, автор обзора обсчитался ИЛИ не туда перераспределил линии, ну оно и не мудрено, поскольку блок-схема из фициального мануала довольно аскетично выглядит: https://forum.ixbt.com/post.cgi?id=attach:9:70869:0:2.jpg
3. Обе технологии работают одиниково (CPU based parity\XOR calculation), их вроде отличает наличие расширенных команд SCSI на устройствах SAS, плюс грубокий анализ очереди, логи, tiering и прочее, что консьюмерам чуждо. Я думаю это не чтобы денег сорвать, просто отказоусточивость «задешево» на entry level и может даже для midrange.
История редактирования комментария
