Компания Intel продолжает делиться подробностями о будущих продуктов. На сей раз речь пойдёт о графическом ускорителе Xe-HPC Ponte Vecchio, предназначенном для ЦОД.

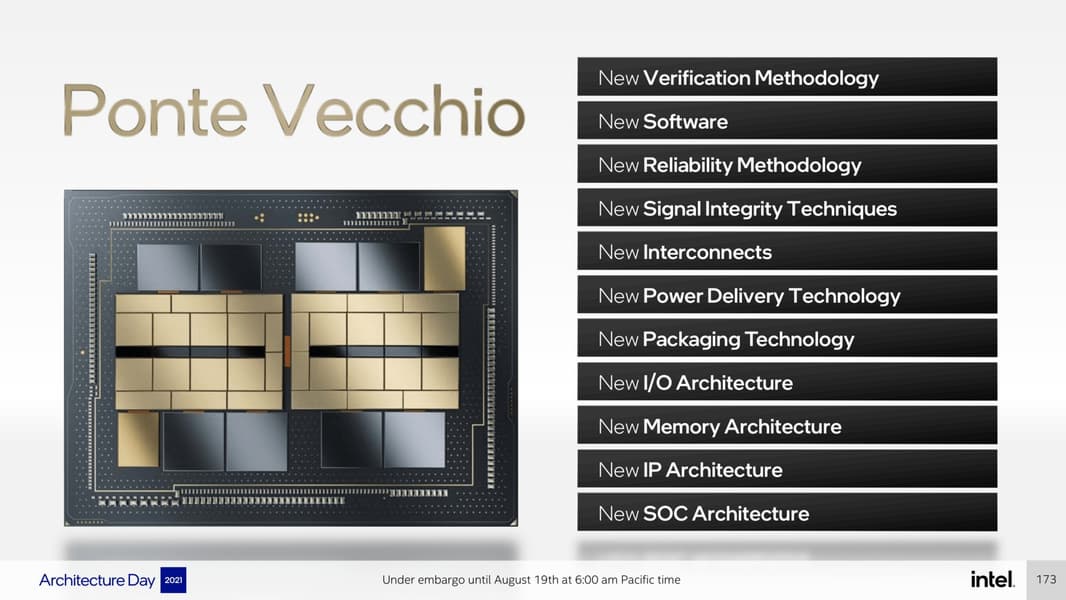

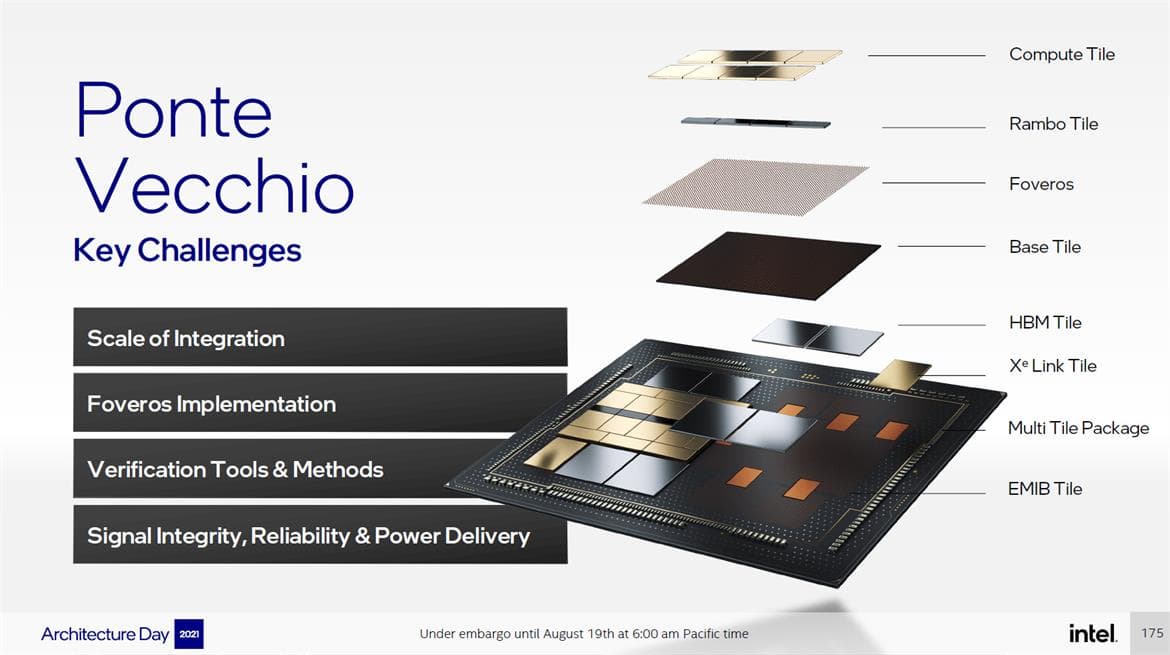

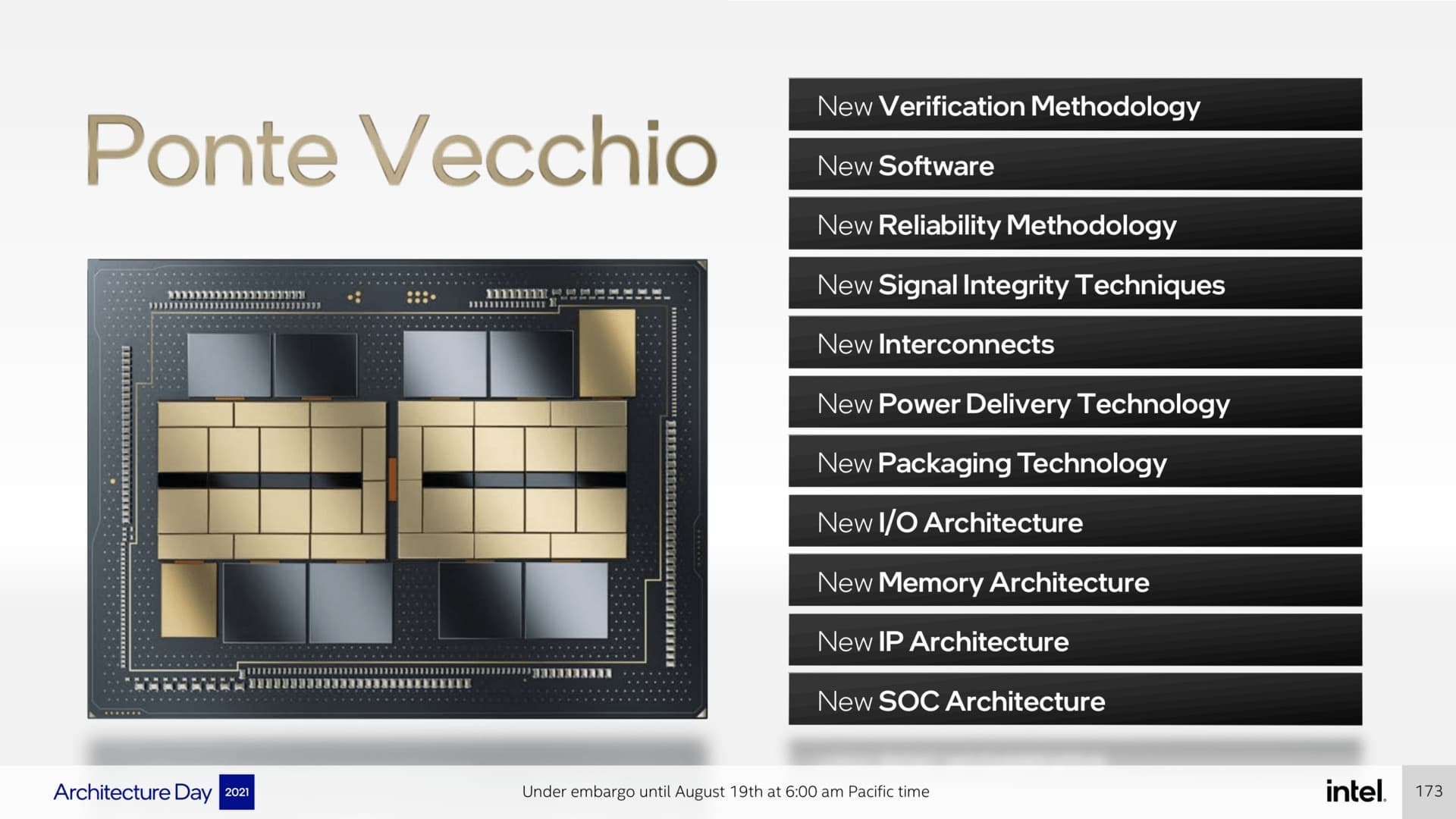

Мы уже видели монструозный GPU этого решения, состоящий из 47 отдельных чипов и 100 млрд транзисторов. Теперь мы можем видеть, какие плитки (так Intel называет отдельные чипы GPU) как называются.

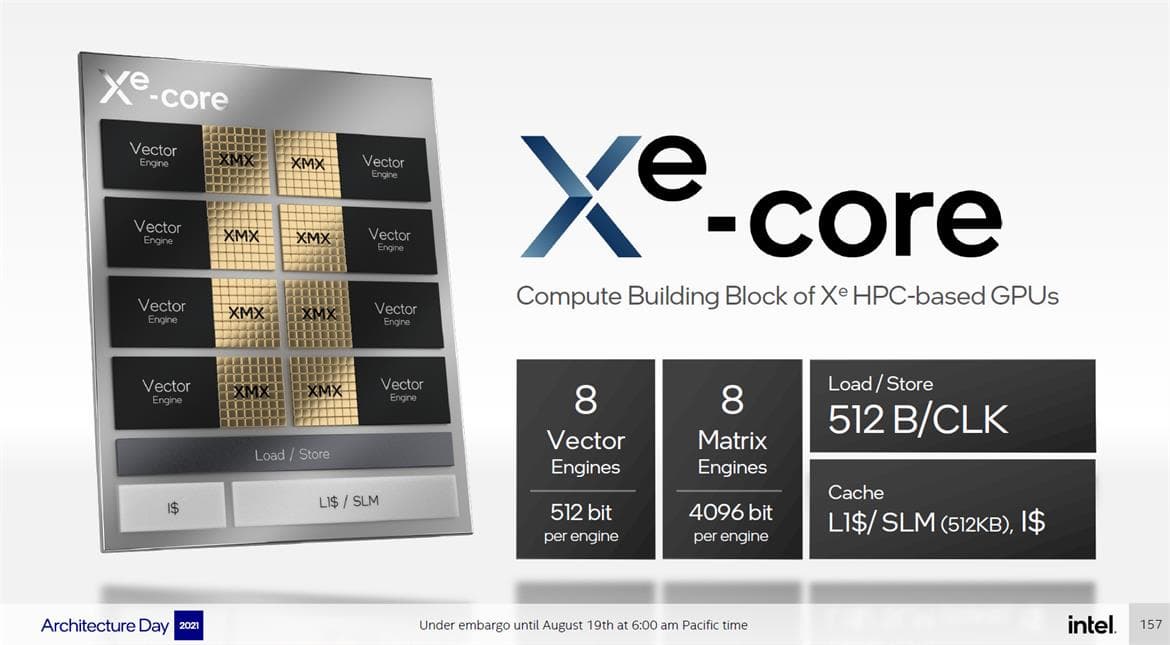

Основной вычислительный блок такого GPU также, как и у игровых видеокарт Arc, называется ядром Xe (Xe-Core). Такое ядро состоит из 8 векторных (512 бит на ядро) и 8 матричных (4096 бита на ядро) модулей.

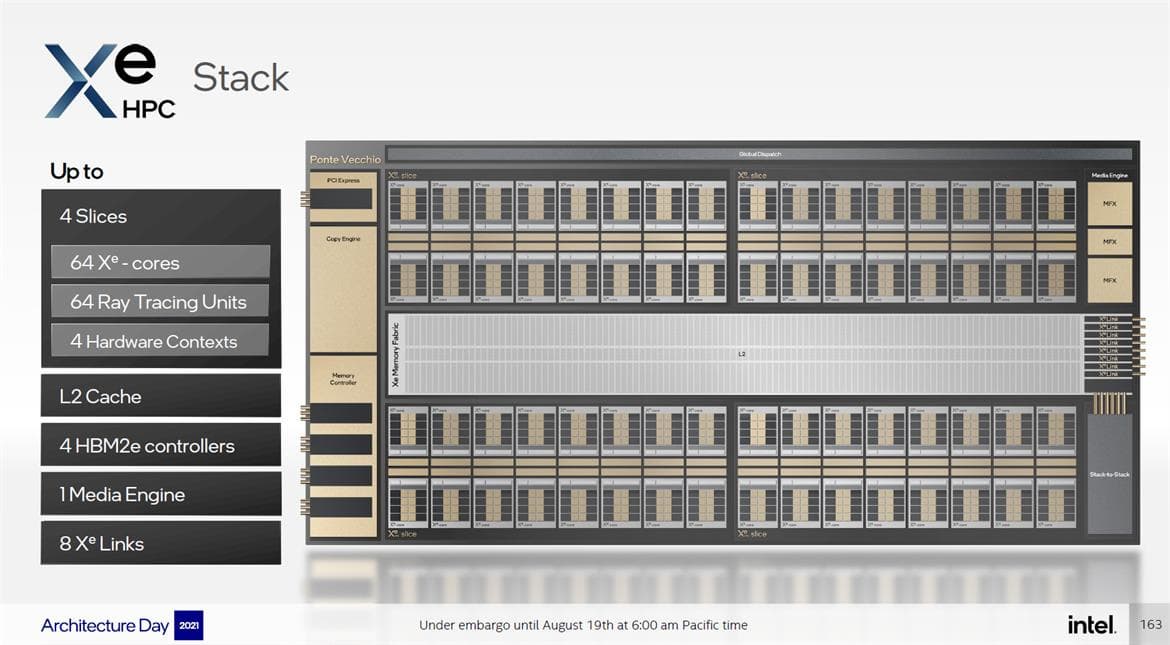

16 ядер Xe-Core будут объединяться в модуль Xe-HPC Slice. При этом, в отличие от тех же специализированных карт Nvidia, Ponte Vecchio имеет блоки ускорения трассировки лучей. Зачем они нужны в таком продукте, пока неясно.

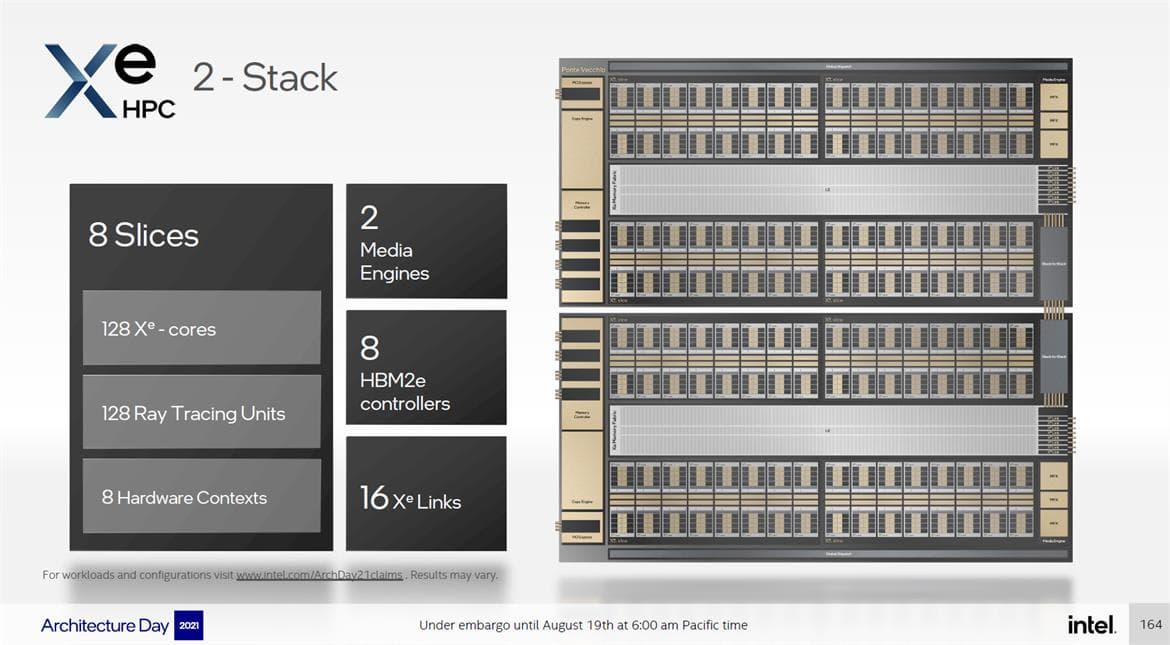

Также Intel рассказала, что Ponte Vecchio будет доступен в двух конфигурациях: с одним либо двумя стеками. Второй вариант получит 128 ядер Xe-Core и столько же ядер трассировки лучей. Также такая конфигурация получит восемь контроллеров памяти HBM2e.
GPU Ponte Vecchio включает пять разных технологических узлов, что может сказаться как на цене, так и на доступности. Также Intel рассказала, что инженерный образец со степпингом A0 продемонстрировал производительность в 45 TFLOPS.
