Внешний компьютерный TV-тюнер Yuan iwatchTV

Продолжая серию обзоров внешних компьютерных тюнеров, в этой статье мы рассмотрим творение малоизвестной тайваньской компании YUAN, которая тоже решила отметиться на этом рынке. Посмотрим, что у них получилось.

Конструкция

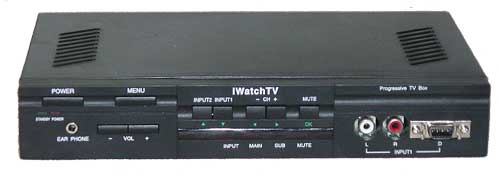

Сам тюнер собран в строгой прямоугольной пластмасовой коробке размером 23 см в ширину, 4 в высоту и 13 в глубину (однако немало!). Внешний вид строгий и очень стильный, расположение и назначение органов управления удобно и продуманно. Все кнопки управления квазисенсорные (питание, переключение каналов, громкость, mute, внешние источники и вызов экранного меню). Под ними — линейка светодиодных индикаторов состояния. Слева на передней панели — mini-jack выход на наушники, а справа — несколько странный и «аляповатый», не вписывающийся в общий дизайн вход INPUT 1 «D».

На задней панели:

вход для подключения внешнего адптера питания (6 В, 2А);
разьемы VGA IN и VGA OUT (оба стандартные 15 pin мама);
mini-jack разьемы Audio IN и Audio OUT;
антенный вход RF INPUT
и набор входов INPUT2 (композитный, S-Video и пара для стерео аудио).

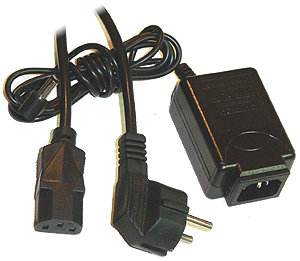

Адаптер питания по размеру очень маленький, и немалую его часть занимает классический компьютерный евро-разьем:

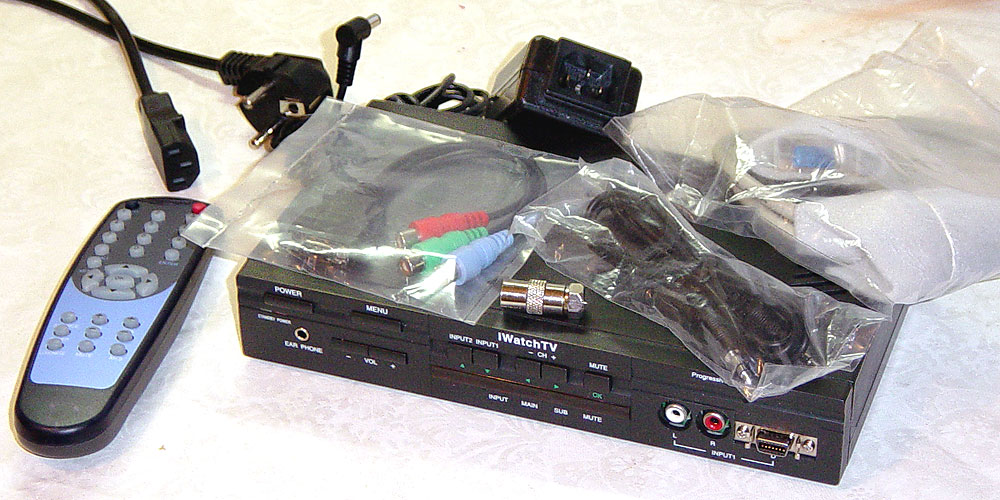

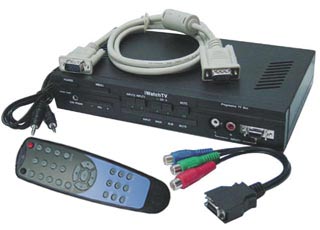

Общая комплектация устройства довольно богатая:

Собственно сама коробка тюнера;
Внешний адаптер питания;
Стандартный сетевой шнур с евророзеткой;
пульт ДУ;
к нему две батарейки типа ААА фирмы GP (настоящие !);
шнур для VGA монитора (15 pin папа — 15 pin папа);
аудио-шнур (mini-jack — mini-jack);
RGB переходник для входа INPUT 1 «D»
и антенный переходник.

Пульт ДУ по размеру небольшой, но в руке лежит удобно. Кнопок немного, все они подписаны и понятны. Но вот расположение их вызывает удивление и даже раздражение при эксплуатации: центральную часть пульта занимают клавиши экранного меню, которые на практике используются довольно редко. А вот клавиши переключения каналов и громкости находятся в нижней части и добираться к ним пальцем неудобно. Рука интуитивно пытается для переключения каналов или громкости давить кнопки меню. Но они молчат.

Подключение

Входящим в комплект шнурком соединяем выход видеокарты Matrox G450 со входом VGA IN тюнера. Шнур стандартный мониторный и никаких проблем с ним не выявлено. К выходу VGA OUT подключаем монитор ViewSonic PT775. Шнурком mini-jack соединяем выход звуковой карты со входом SOUND IN, ну а выход SOUND OUT, разумеется, отдаем на колонки. К разьему RF INPUT через переходник подаем обычную коллективную антенну, подключаем сетевой адаптер и включаем…

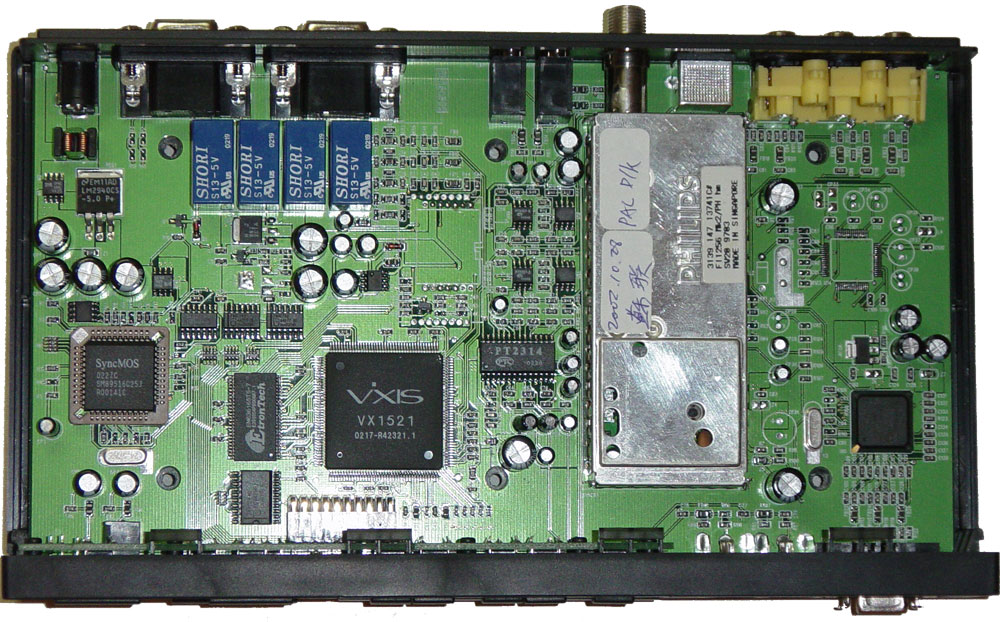

После подачи питания устройство сразу переходит в режим STANDBY. В этом случае VGA-сигнал от видеокарты сразу проходит на выход без преобразований, и устройство никак на изображение, идущее от видеокарты, не влияет. Коммутация осуществляется четырьмя слаботочными реле:

Такая реализация вносит минимальные искажения в чувствительный к наводкам и волновому сопротивлению VGA тракт. Также в STANDBY режиме сигнал от звуковой карты компьютера идет на колонки.

Нажимаем кнопку Power на передней панели, устройство ненадолго задумывается, и через пару секунд чуть слышно щелкают четыре реле. Сразу вызываем экранное меню. Оно простое и в большинстве своем понятное:

COLOR SET (яркость, контраст, насыщенность, четкость)
AUDIO SET (стереобаланс, НЧ и ВЧ тембр)
CHANNEL SET (автосканирование, ручная настройка, выбор частотной сетки)
VIDEO SET (гамма, vtr_mode, горизонтальная и вертикальная позиция)
SYSTEM SET (язык, выход на наушники, начальный режим при включении)
DEFAULT (сбросить все настройки, кроме частот).

Лезем в меню CHANNEL SET, выбираем эфирную частотную сетку AIR и запускаем автосканирование диапазона. Процесс сканирования наглядно отображается шкалой и длится около 15 секунд. В результате тюнер находит всего три канала приемлемого качества и в цвете (РТР на 5 канале, ТВС на 7 и РТР2 на 8). И еще автопоиск захватил несколько частот, но отвратительного качества и без цвета, так что разобрать их принадлежность не удалось. Переключаюсь в кабельную частотную сетку и повторяю поиск. В результате нахожу все те же три канала на том же месте! Для справки: в моем антенном кабеле обычной коллективной антенны сейчас живет 15 каналов, и все отличного качества. Два видеомагнитофона, три телевизора, TV-тюнер и приставка AverMedia TV box 3 ловят их успешно (все перечисленные устройства разведены через один «КРАБ»). Значит все-таки виноват сам тюнер. Отключаем от него коллективную антенну и цепляем так называемую «комнатную всеволновую антенну» — в форме двух телескопических усов. Запускаем сканирование и находим уже 7 каналов из 15 возможных. Но качество у всех найденных каналов неудовлетворительное — шумы, дагональная рябь, регулярно пропадает цвет и звук. Попытки поиграться с самодельной антенной существенного результата не принесли. Хотя видеомагнитофон и телевизор на эту кустарную антенну принимали приемлемо. Повторяю попытку для кабельной частотной сетки и опять нахожу те же самые каналы на том же самом месте. Уже можно сделать вывод что на самом деле частотные сетки не переключаются. Еще из наблюдений на эту тему — в тюнере заложено всего 57 каналов для каждой сетки, которые он и перебирает. Тогда как большинство других устройств делят диапазон на 100 и более каналов (например, в видеомагнитофоне их 138). Либо (по моим предположениям) в его таблицу соответствия частот и каналов заложен не весь диапазон метровых волн — тюнер принципиально не находил низ метрового диапазона (ОРТ, НТВ, ТВЦ и др).

Попробовал я воспрользоваться предусмотренной в настройках тюнера возможностью ручного добавления или удаления каналов. Реализовано это приимитивно: цифровыми кнопками задается двоичный номер канала (с 1 по 57) и выбирается действие (добавить или удалить). Принципиально такое средство ничего не изменило, поэтому его ценность под сомнением.

Смело делаем вывод — тюнер имеет определенные сложности с таблицей частот и каналов. Успех его настройки непоследственно зависит от условий в конкретном месте эксплуатации. Возможно кому-то где-то и повезет. Что касается звука, то у всех качественно настроенных каналах он присутствовал. Разумеется, с эфира только монофонический, хотя тюнер позволяет принимать как mts, так и loudness (но не у нас).

Но это устройство имеет и другое не менее полезное применение — оно способно принимать видеосигнал с внешних низкочастотных аналоговых источников. На задней панели есть входы Composite и S-Video, а также стереопара RCA для звукового сопровождения изображения. Включается вход либо на передней панели устройства, либо с пульта. Индикация его активности осуществляется светодиодом на передней панели и на экранном меню. Занятно, что нигде нет возможности переключения между входами Composite и S-Video. Опытным путем удалось выяснить, что вход S-Video обладает приоритетом относительно Composite — он выбирается автоматически, если на него подан видеосигнал, в противном случае устанавливается вход Composite.

Как я уже упоминал выше, на передней панели устройства есть еще один вход:

Он предназначен для подачи видеосигнала в компонентном представлении Y, R-Y, B-Y. При таком подключении яркостная и две цветоразностные составляющие подаются по трем отдельным прводам, поэтому компонентный сигнал отличается высоким качеством, по сравнению с другими вариантами аналоговых коммутаций. В комплекте с тюнером идет переходник с разьема D1 на три RCA разьема типа «мама». Разьем D1 изображен на фото, он распространен в DVD-плеерах и телевизионных приставках.

Так как компонентный сигнал отличается наивысшим качеством, именно на нем решено было проверить качественные характеристики преобразователя в VGA сигнал. Эталонное тестовое изображение подавалось через входы Y, R-Y, B-Y с генератора цветовых полос и тестовых сигналов, а живое изображение — с видеомагнитофона Betacam серии 2800. Продемонстрировать в статье качество изображения на компьютерном мониторе невозможно, поэтому читателям придется поверить мне на слово. Обобщенно качество изображения можно оценить как довольно хорошее. Порадовала высокая четкость изображения, на тестовой таблице можно было различить полосы, соответствующие полосе пропускания в 4 МГц. При установке в тюнере начальных значений яркости (default) наблюдалась незначительная пересыщенность изображения, которая легко устранилась уменьшением яркости в настройках тюнера.

Данный тюнер относится ко второму поколению (см. классификацию), т.е. с аппаратным преобразованием черезстрочной развертки в прогрессивную. Делает он это действительно хорошо, никакой размытости или шлейфов на динимичном изображении я не наблюдал. Вот как изготовители сами оценивают качество их аппаратного деинтерлейса:

Исследуемый тюнер		«другие» модели

Из серьезных недостаков качества не могу не упомянуть периодические светлые вспышки на всю верхнюю треть экрана. Наблюдалось это мерцание только на некоторых типах изображений и, вероятно, связно с какими-то издержками в работе АРУ. Но поскольку проявляется это не часто, то смириться с этим можно.

В конце описательной части расскажу, что еще мне запомнилось в настройках тюнера. Можно выбрать состояние тюнера при подаче питания (активность или STANDBY); активизировать автовыключение через выбранное время (оно задается с шагом в 10 минут); выключить линейный аудиовыход, оставив только выход на наушники, и подстроить положение изображения не компьютерном экране по горизонтали и вертикали. Ценность последних настроек сомнтельна (грубый шаг подстройки), так как все это более точно и аккуратно делается в настройках монитора. А растянуть изображение, чтобы по краям экрана не оставалось черных полей, можно только настройками монитора, тюнер этого не смог.

Вскрытие покажет…

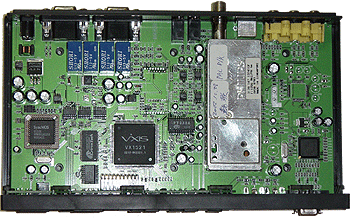

С самого детства у меня осталась дурная привычка узнавать «а что же внутри?». Не удержался и на этот раз:

Как видим вся конструкция состоит из РЧ-модуля тюнера и нескольких чипов. Начнем по порядку. Управляет устройством микроконтроллер SyncMOS SM89516. Затем в глаза бросается самый большой чип — VX 1521. Это специализированный процессор, предназначенный для преобразования принятой в телевидении черезстрочной развертки в прогрессивную, на которую ориентировано подавляющее большинство компьютерных CRT и LCD-мониторов. А также дополнительно на него возложена реализация экранных меню (OSD). Судя по документации, опционально этот чип можно дополнить SDRAM-памятью для реализации Motion-Adaptive 3D Deintelace. Именно этот случай мы и наблюдаем в виде двухмегабайтного модуля памяти EtronTech. За декодирование видео отвечает декодер Philips 7118 (справа).

Выводы

Любые выводы будут иметь смысл, только если известна цена. А цена данного устройства немалая — ориентировочно $130-140 в розничной продаже в Москве, тогда как ближайшие аналоги от конкурентов (например, AverMedia TV box 3) стоят не более $110. Учитывая, что тюнер имеет серьезные проблемы с настройкой, цена мне видится неоправданной. С другой стороны благодаря высокому качеству изображения и хорошему deinterlace, а также наличию компонентных входов тюнер найдет применение там, где прием сигналов с эфира некритичен, а важно высокое качество с низкочастотных входов.
