Внешний компьютерный TV-тюнер AverMedia TV Box 3

Когда пришло время менять отслуживший свой срок кустарный тюнер фирмы Мета-Дизайн я остановил свой выбор на только что появившейся в продаже модели AverTV Box 3 известной своими мультимедийными изделиями тайваньской фирмы AverMedia. Основными критериями для выбора этой модели стали обещанное высокое качество изображения и наличие нескольких низкочастотных входов, что для меня было весьма важно. Согласно рекламным проспектам выбранный тюнер имеет отличительные особенности:

• память на 181 канал с возможностью тонкой подстройки частот и переназначения каналов;
• аппаратное преобразование черезстрочной развертки в прогрессивную;
• Пульт ДУ;
• две независимые группы низкочастотных входов (аудио и видео) и один вход S-Video;
• Экранное меню;
• Часы, таймер включения или отключения;
• Телетекст (опционально, только для европейских стран).

Тюнер был приобретен в московской фирме «NT computers».

Внешний вид, конструкция и комплектация

Сначала комплектация. В большой пестрой коробке разместились:

• сам блок тюнера;
• сетевой адаптер 12 В, 600 мА;
• пульт ДУ с безымянными китайскими батарейками;
• VGA шнур «папа-папа»;
• аудио-шнур с разьемами mini-jack на обоих концах;
• изящная подставка под тюнер для вертикальной установки;
• и инструкция на английском, польском и русском языках.

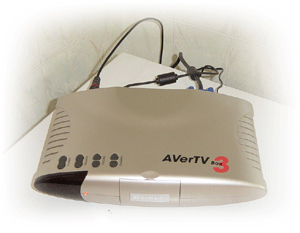

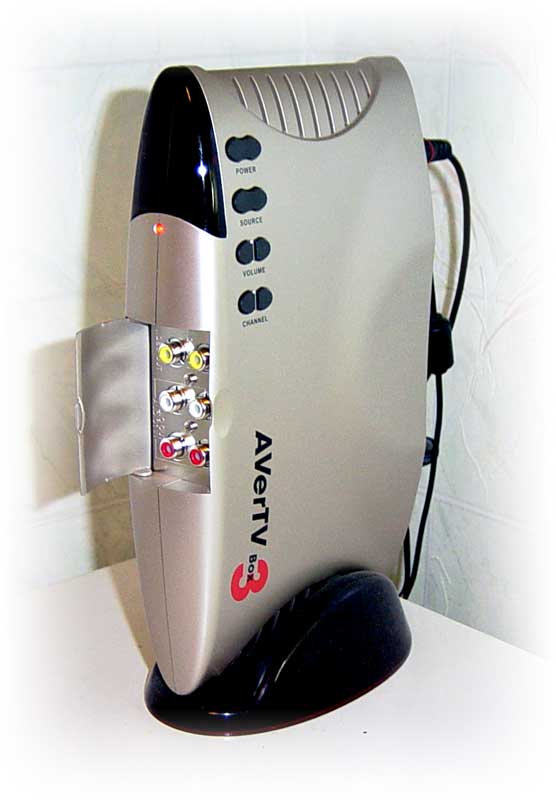

По своему внешнему виду этот тюнер самый яркий и необычный в сравнении с со своими конкурентами, имеющими классические прямоугольные формы, строгий черный цвет и исключительно горизонтальное расположение. Данный тюнер можно разместить как горизонтально, для чего снизу предусмотрены две откидные «лапки», так и вертикально, для чего в комплекте имеется подставка из прозрачной пластмассы. Габаритные размеры основного блока 24 × 15 × 5 см. На передней панели расположены:

• светодиод индицирующий состояние устройства (оранжевый — дежурный режим; зеленый — активен);
• Инфракрасный датчик приемника ДУ;
• Откидная крышка, за которой размещена часть низкочастотных входов и выходов.

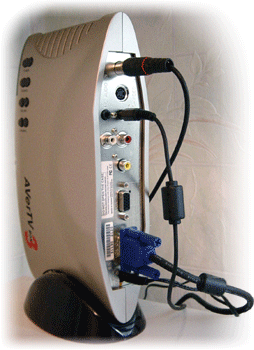

Сверху расположены кнопки включения, выбора источника, регулировки громкости и переключения каналов. А вся самая «интересная» коммутация разместилась на задней панели:

• антенный вход;
• вход S-Video;
• вход звука от компьютера типа mini-jack;
• выход звука на колонки типа mini-jack;
• второй линейный вход звука (RCA);
• второй композитный вход (RCA);
• вход от видеокарты компьютера (VGA 15-pin);
• выход на монитор (VGA 15-pin);
• и вход сетевого адаптера.

Пульт ДУ простой, без наворотов, но грамотно продуманный. Лежит он в руке удобно, наиболее часто используемые клавиши расположены в нижней его части (вызов и навигация по меню, регулировка громкости, перебор каналов).

Напомню что в комплект тюнера входит VGA кабель для соединения выхода графического видеоадаптера компьютера с входом тюнера. Кабель довольно короткий (всего 70 см) и по его диаметру можно сделать вывод что сигнальные жилы не имеют раздельной экранировки. При разрешениях до 1280×1024×85Гц с этим кабелем наводок на изображение не наблюдается. А вот при 1600×1200×75Гц уже можно разглядеть двоящиеся контуры и шлейф за контрастными обьектами. Поэтому все таки имеет смысл при использовании большого монитора и высоких разрешений заменить этот кабель на более серьезный, у которого все жилы имеют отдельные экраны. Когда я заменил, то искажения практически исчезли, что говорит о том что виноват был именно кабель, а не внутренняя разводка схемы тюнера или элементы коммутации.

Включаем и настраиваем

При первом включении появляется меню выбора страны. В моем тюнере оно содержало всего один пункт «1 — Russia». Выбираем его и идем настраивать программы. Традиционно сперва указываем частотную сетку (эфир или кабель). Следующим пунктом идет сканирование каналов. Здесь возможны два варианта: перебор фиксированных значений частот или тщательное сканирование всего отведенного для телевидения дипазона с шагом 0,25 МГц. В первом случае процесс занимает менее минуты, но нашлось всего четыре канала из пятнадцати, живущих в моем антенном кабеле типичной московской коммунальной антенны. Тогда выбираем режим полного сканирования всего диапазона. Этот процесс занимает более пятнадцати минут (!), но никаких существенных улучшений не приносит. Это уже не похоже на знаменитую фирму AverMedia, чьи тюнеры всегда славились своей отличной адаптацией к нашим условиям.

Следующее разочарование ожидало когда выяснилось что обещанный для европейских стран телетекст отсутствует. При дальнешем исследовании тюнера обнаружилось что при переключении входов (TV/composite/S-Video) не происходит обещанного автодектирования сигнала PAL или NTSC. В случае PAL выводилось черно-белое изображение, а в NTSC вовсе срывалась синхронизация. Нормально распознавался только SECAM. Это стало последней каплей и я решительно направился к продавцу с претензией на несоответствие проданного устройства заявленным в документации характеристкам и желанием его сдать (тем более что с момента покупки прошло всего пять дней). Однако в сервисном центре «NT computers» мне отказались вернуть деньги или хотя бы заменить тюнер, сославшись на отсутствие руководства, способного принимать такие решения. Пришлось оставить его «специалистам» на тестирование. Спустя три недели мне вернули этот-же тюнер с «заключением об исправности», которое гласило о том что «в результате проведенной диагностики дефектов в предоставленном оборудовании обнаружено не было». Попытки внушить продавцам что речь идет не о дефектах, а о несоответствии устройства обещанным характеристкам ни к чему не привела. Результат плачевный: тюнер был за бесценок продан через интернет-барахолку, а от продавшей его компании остались весьма мрачные воспоминания.

Однако сильное желание приобрести именно эту модель оставалось и была найдена другая фирма, в которой перед покупкой были получены гарантии «манибэка» в случае очередной неудачи (дабы избежать обвинений в наглой рекламе название этой фирмы в статье я не упоминаю). На этот раз Фортуна была ко мне более благосклонна и такая перестраховка не понадобилась. Единственное визуальное отличие нового тюнера от старого было в том что на задней панели гордо красовалась голограмма Ростеста, свидетельствующая о том что устройство прошло сертификацию и признано адаптированым к российским стандартам. На предыдущем экземпляре такой метки не было. А теперь вернемся к описанию тюнера, а именно к этапу настройки.

Первое же сканирование по фиксированным частотам нашло мне тринадцать из пятнадцати возможных каналов. Тогда было запущено полное сканирование, которое через пятнадцать минут выдало мне все пятнадцать искомых каналов. Вот теперь можно начинать хвалить разработчиков этого устройства. Процесс сканирования наглядно демонстрировался как номером канала, так и частотой в мегагерцах. После сканирования следующим пунктом меню идет тонкая подстройка частот, но она совершенно не понадобилась. Далее в меню следует настройка часов и таймера. С часами все понятно, а вот с таймером выяснилось что он может только включать тюнер в заданное время. А как-же обещанная в рекламе строка «Часы, таймер включения или отключения»? Оказывается под таймером выключения в тюнере подразумевается режим Sleep, задающий время выключения от 30 минут до 3 часов с шагом в 30 минут. И вызывается он не через раздел таймера в меню, а отдельной кнопкой на пульте. Еще в часах этого тюнера обнаружилось два существенных недостатка. При полном обесточивании тюнера часы сбрасывались, а при длительной эксплуатации часы «спешили» или «отставали» на несколько десятков минут в неделю (!). Так что ценность таких часов под сомнением.

А теперь посетим дополнительное меню тюнера. В нем имеются пункты:

• обнулить все настройки;
• выбрать страну (в нашем случае в списке присутствует только Россия, но нам большего и не требуется);
• выбрать положение OSD меню на экране;
• выбрать «выходное» разрешение тюнера.
• выбрать язык меню (доступны английский, испанский, немецкий и французский. Русского языка нет).
• И наконец самый ценный пункт «Favorite CH» (избранные каналы). Именно здесь можно завести любую частоту на любую кнопку пульта, добавить или удалить каналы. Очень удобно когда можно сгруппировать реально используемые каналы на «первых» кнопках.

Меню выбора выходного разрешения содержит два варианта (800×600 и 1024×768). Мною были проверены оба режима. Действительно разрешение меняется, но никакого изменения в качестве не наблюдается. В обоих случаях качество очень хорошее. Если уж сильно стараться придираться, то можно обнаружить незначительную размытость на очень динамичных сценах, которая является следствием работы deinterlace. Да и то, выявляется это только в случае сравнения изображения с иследуемого тюнера с расположенным рядом обычным бытовым телевизором. На комфортность просмотра это влияния не оказывает.

Настройки изображения быстро вызываются отдельной кнопкой с пульта. Это меню включает в себя следующие параметры: яркость, контраст, цвет, насыщенность, четкость и сброс на заводские установки. Дополнительно к этому отдельной кнопкой с пульта возможно быстрое трехступенчатое изменение яркости (пониженная, нормальная, повышенная). Никогда не подозревал что это действительно может быть удобно.

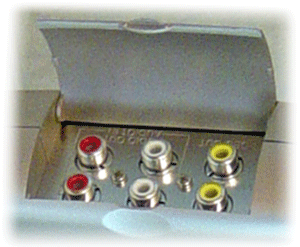

Как я уже упоминал ранее в тюнере есть две отдельные группы входов от внешних устройств и «набор» выходов. Под «набором» здесь понимается комбинация композитного разьема RCA и стереопары звуковых разьемов RCA. Один полный набор а также вход S-Video расположены на задней панели, а все остальные спрятаны спереди под откидной крышкой. Особого внимания заслуживают выходы. Эти выходы активны во всех режимах (кроме S-Video), в том числе даже при приеме с телевизионного тюнера, что для меня было приятной неожиданностью. Ведь ни одна другая модель не имеет такой очевидной и нужной возможности. Таким образом данное устройство может использоваться в качестве автономного тюнера.

Из других «переключательных» возможностей отмечу кнопку на пульте, позволяющую быстро переключаться между изображением с тюнера и с выхода видеокарты компьютера. Другой кнопкой можно вывести на колонки звук с тюнера (или других выбранных внешних линейных звуковых входов) при работе с компьютером и в фоновом режиме прослушивать звуковое сопровождение телевизионных программ. Такая возможность наводит на мысль что не помешало бы встроить сюда еще и FM-тюнер. Реализуется это несложно, а ценность конструкции еще больше повысилась бы. Но увы, FM-тюнера здесь нет и будет ждать его в следующих разработках. Примечательно что в устройстве нет никаких механических реле и в то же время при полностью обесточенном тюнере VGA сигнал от компьютера передается без искажений (про качество VGA кабеля я упомянул выше). Этот экземпляр тюнера действительно автоматически распознает и переключает стандарты SECAM, PAL и NTSC с любых входов. Правда на распознавание уходит несколько секунд, в течении которых может быть ч/б изображение или даже срыв синхронизации.

Думаю что достаточно хвалить этот тюнер и надо поискать за что бы его «поругать». Из ммелких неудобств отмечу что двухзначный номер канала вызывается двумя последовательными нажатиями нужных кнопок, а в случае необходимости выбора однозначного номера канала нужно либо сперва набирать «0», либо после нажатия одной нужной кнопки ждать примерно две секунды. При быстрой и частой навигации по эфиру такой подход может вызывать раздражение. Но в качестве некоторой компенсации предусмотрена кнопка return CH и имеется функция PreView, которая автоматически последовательно перебирает «по кольцу» все активные каналы. В этом тюнере совершенно нет настроек положения изображения относительно экрана. Правда это доступно на самом мониторе и во всех случаях мне удавалось комфортно растянуть изображение на полный экран. А в LCD мониторе как правило это делается автоматически, вызовом одной команды автоподстройки.

Этот тюнер не также поддерживает телетекст, хотя на пульте для этого предусмотрено целых пять кнопок. В инструкции отмечено что телетекст имется только в «европейской» модели, а стало быть Россия для китайцев Европой не считается.

В течение нескольких месяцев эксплуатации замечено еще два недостатка. Иногда после выключения (как с пульта, так и кнопкой на корпусе) тюнер через несколько секунд снова самопроизвольно включается. При чем замечено что происходит это только в темное время суток (Мистика!). А при включенной неподалеку люминесцентной лампе дневного света чувствительность приемника ДУ очень сильно снижается. В таких случаях приходится подносить пульт практически вплотную к приемнику и прикрывать их рукой. Хотя никакие другие устройства с инфракрасным дистанционным управлением так болезненно на эту лампу не реагировали.

Вскрытие покажет…

Ну и напоследок для эстетов печатного монтажа и любителей электронной анатомии (к которым отношу и себя) традиционное вскрытие пациента….

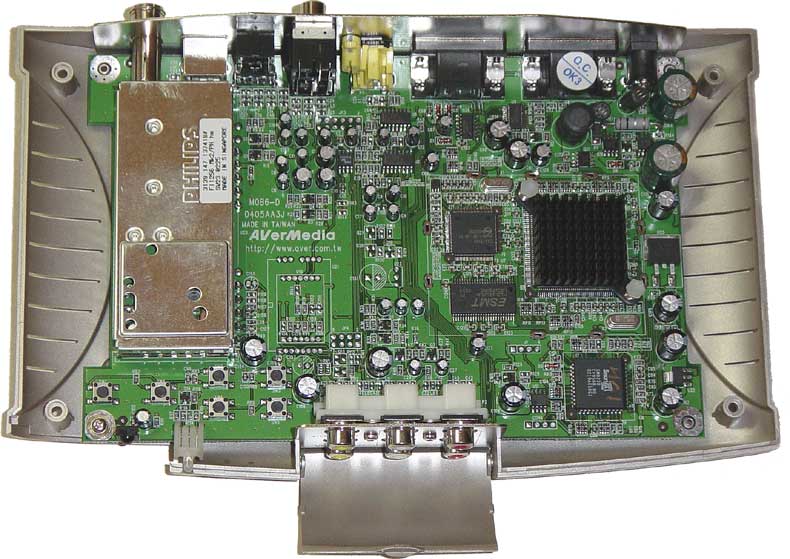

Как видим, сделано все изящно и аккуратно. Имеется места под нераспянные компоненты для декодирования многоканального звука. Высокочастотный модуль реализован на старомодной, но проверенной временем сборке Philips FL 1256. Декодирование и оцифровку видео осуществляет Philips SAA7114H, видеообработкой занимается чип SmartASIC STV102A (он скрыт под радиаатором), а управляет конструкцией чип SmartASIC 0230 (справа внизу).

Пора делать выводы

Забегая вперед признаюсь что из всех исследованных внешних тюнеров эта модель мне понравилась большее всего (даже несмотря на печальное начало этой истории). Отличное качество изображения в сочетании с богатыми функциональными возможностями и оригинальным внешним видом выводят этот тюнер в лидеры теста. А цена в $110 в розничной продаже в Москве приятно радует своей умеренностью, особенно в сравнении с более дорогими и бесполезными конкурентами.
