В настоящее время на российском рынке автономных TV-тюнеров, подключаемых между видеокартой и монитором, сложилась достаточно унылая ситуация. Едва наметившаяся конкуренция между продукцией AVerMedia Technologies Inc. и GOTVIEW постепенно сошла на нет в силу отказа российской компании от этого направления. Тюнеры от других производителей (Kworld Computer Co., Ltd., Greenwood, AG Neovo), несмотря на их формальное наличие в торговых сетях, не представляют реальной угрозы для господствующего положения продукции AVerMedia. Есть основания надеяться на появление в скором времени одной очень интересной модели, но к этому мы вернёмся в будущих материалах. Пока на повестке дня стоит оценка работы устройства, призванного заменить морально устаревший в связи с практически полным исчезновением 15" LCD-мониторов (увы, о CRT в наши дни говорить не принято) Box 5 Live с максимальным поддерживаемым разрешением 1024x768.
Приведём список обзоров актуальных на сегодняшний день моделей, представленных на российском рынке:
- Greenwood PRO DVI — автономный TV-тюнер с DVI-выходом
- Greenwood TV POP 1280S — автономный TV-тюнер с поддержкой разрешения 1280×1024, встроенным динамиком и режимом «картинка-в-картинке»
- TV-тюнер AVerTV Box 5 Live — компактный автономный тюнер от AVerMedia Technologies Inc.
- AVerTV Box 9 — флагман линейки автономных TV-тюнеров от AVerMedia Technologies Inc.
- Автономный TV-тюнер GOTVIEW BOX CRYSTAL — отличное качество при отсутствии некоторых дополнительных возможностей
- Creative Montage — автономный TV-тюнер от известного бренда
- Kworld LCD TV BOX — автономный TV-тюнер с поддержкой 1280×1024×75 Гц
- Автономный TV-тюнер Neovo TV-02 — неплохое дополнение от AG Neovo к жидкокристаллическим мониторам собственного производства
Комплект поставки

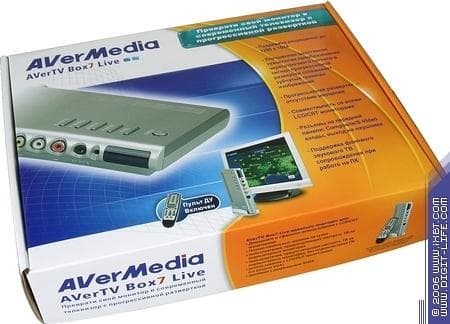

Прозрачная вставка, демонстрирующая любопытному взгляду AVerTV Box 5 Live, со временем исчезла из оформления упаковок компании. Фирменная оранжево-белая цветовая гамма позволяет опознать производителя ещё до прочтения надписей на коробке. Кстати, о надписях. Особых нареканий на качество перевода и корректуры на этот раз нет, одну ошибку в виде прокравшейся в слово «подквключение» лишней буквы можно и простить.

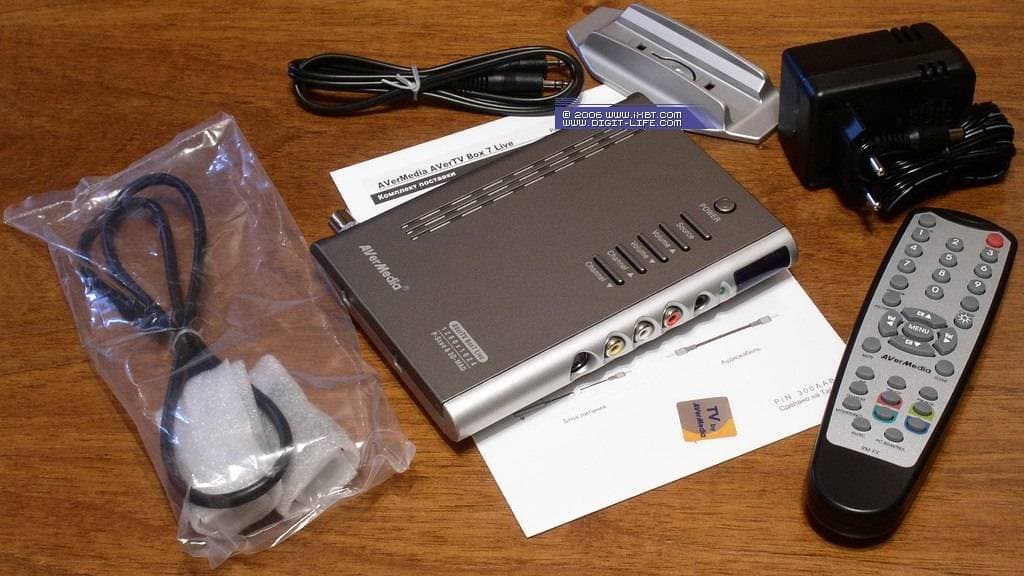

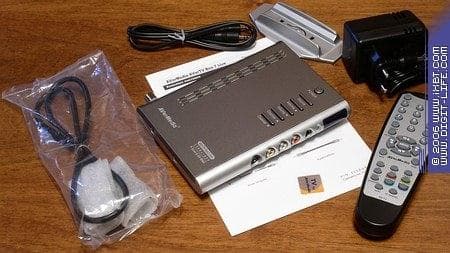

Из коробки извлекаются:
- Тюнер
- Подставка для вертикальной установки тюнера
- Пульт ДУ
- Кабель VGA — VGA
- Кабель для подключения к линейному входу звуковой карты
- Блок питания 12V 0.6A
- Руководство пользователя
Конструкция и спецификации
Для Box 7 Live производителем заявлены:
- Поддержка разрешения 1280×1024 (SXGA)
- Частота кадров — 60, 75 Гц
- Прогрессивная развёртка
- 3D Motion Adaptive De-Interlace
- Возможность переключения видеовходов (TV-тюнер, S-Video, композитный, VGA)
- Поиск каналов по всему частотному диапазону с занесением каналов в память тюнера
- Эргономичное экранное меню
- Полнофункциональный пульт ДУ
- Таймер автоматического выключения
- Функция сортировки каналов
- Настройка яркости, контраста, насыщенности, оттенка и чёткости

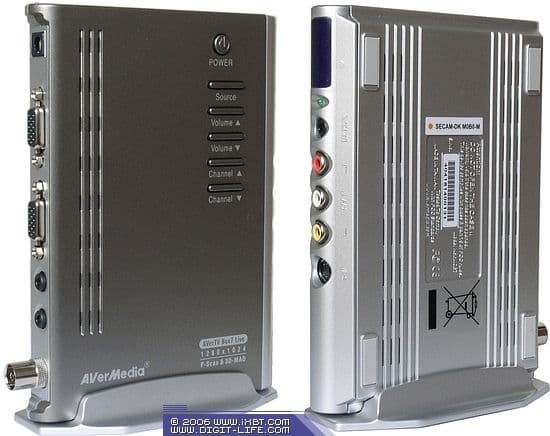

Внешний вид тюнера отличается от Box 5 и Box 9 потемневшим цветовым исполнением боковой панели. Размеры (160×114,5×25,6 мм) позволяют считать Box 7 Live одним из самых компактных автономных тюнеров.
Ярко-синий светодиод в передней части тюнера стал для многих пользователей поводом для критики. Ругать Box 7 за это не придётся — раздражающий свет индикатора сменился спокойным зелёным. Предусмотрена возможность как горизонтальной, так и вертикальной установки тюнера (подставка входит в комплект).
На передней панели находятся: S-Video и композитный видеовходы, 2 RCA-разъёма для подключения внешних источников звука, разъем mini-jack 3,5 мм для подключения наушников, вышеупомянутый светодиодный индикатор активности тюнера и инфракрасный приёмник.
Задняя панель приютила антенный разъём (утопленный в корпус и удлиненный переходником), входной и выходной VGA-разъемы, линейный аудиовход и аудиовыход (оба mini-jack 3,5 мм).

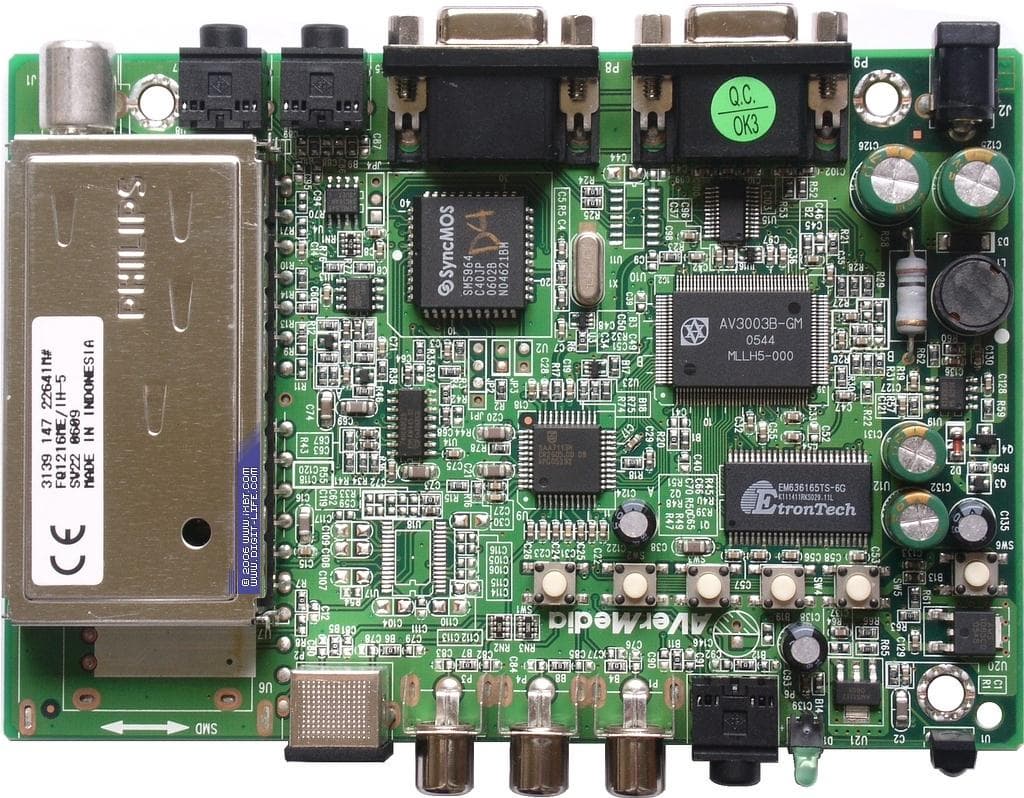

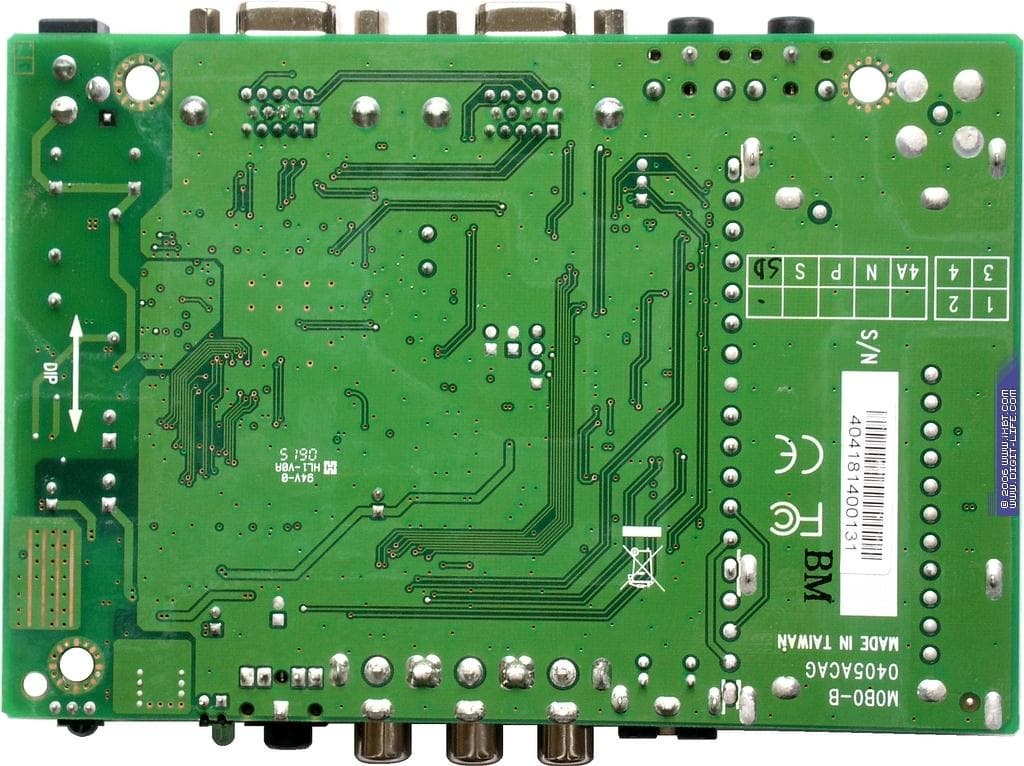

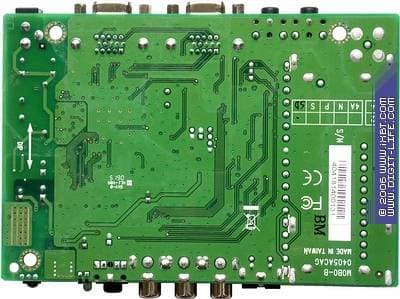

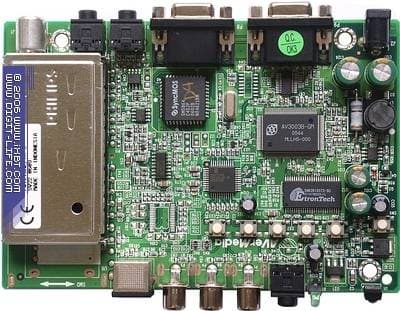

Несмотря на оставшееся прежним расположение основных схемотехнических элементов, разводка заметно отличается от Box 5 и Box 9.

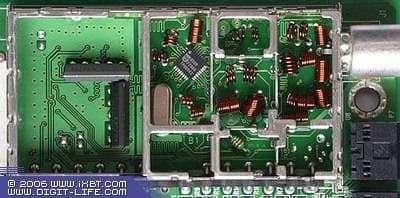

В связи с прекращением производства ВЧ-блоков серии Mk3, тюнер получил обновлённый приёмник Philips FQ1216 ME/I H-5 (Mk5).
Видеопроцессор не изменился, тот же AV3003B установлен на другие автономные тюнеры компании. В нашем случае чип имеет ревизию GM.
Замена АЦП несколько обескураживает. Да, имеющаяся у Philips SAA7114H поддержка работы с интерфейсом PCI явно избыточна для автономного решения, однако установленный на Box 7 SAA7113H отличается не только отсутствием этой возможности. Для разделения яркости и цветности SAA7114H использует двухмерный адаптивный гребенчатый фильтр, в отличие от режекторного и полосового фильтра в SAA7113H. Впрочем, реальную разницу в качестве изображения заметить трудно, особенно с учётом преобразования чересстрочной развёртки в прогрессивную и масштабирования силами видеопроцессора.
Поддержки декодирования стереозвука Box 7 не имеет.
Управление возложено на 8-битный микроконтроллер от SyncMOS Technologies Inc.
Похоже, что добавление SXGA-разрешения стало причиной установки дополнительной памяти, Box 5 обходился без этого. Модуль памяти ёмкостью 16 МБ произведён Etron Technology, Inc.
Конфигурация тестового компьютера
- Процессор Athlon 64 3800+ (Socket 939)
- Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
- Оперативная память 2 ГБ (2×1024 Мб PC3200 Samsung)
- Видеокарта HIS ATI RADEON X1800XT
- Звуковая карта Creative Sound Blaster Audigy 2ZS
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
- DVD ROM Hitachi GD-7500BV
- DVD ReWriter BENQ DW1640
- DVD ReWriter NEC ND-3500A
- Блок питания Thermaltake HPC-420-102 DF
- Операционная система Windows XP Professional (SP2) ENG

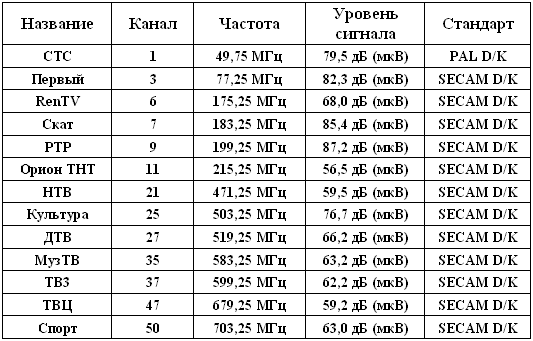

Список эфирных каналов при тестировании
Подключение

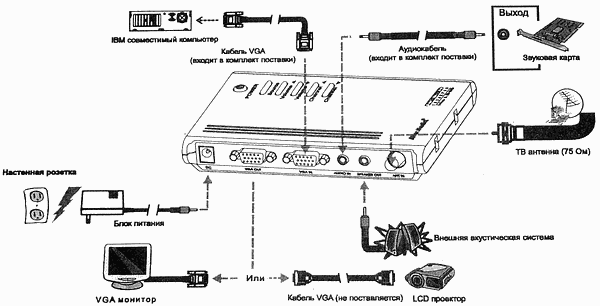

Схема подключения со времён Box 5 изменений не претерпела.
Настройка

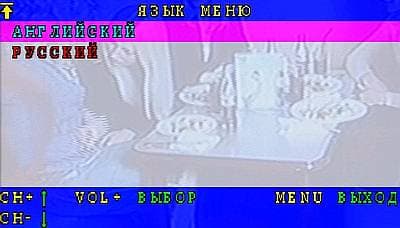

При первом включении тюнера предлагается выбрать язык интерфейса (русский или английский). Соответствующая настройка присутствует и в основном меню.
Ввиду отсутствия привычного автопоиска в явном виде, используемый метод настройки каналов в своё время стал предметом многочисленных споров.

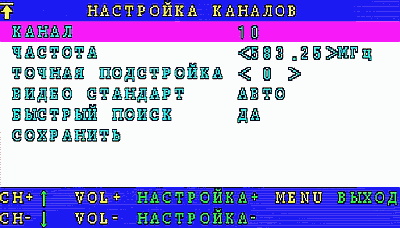

Поиск осуществляется по частоте. Каждый найденный канал можно тут же сохранить с индивидуальной настройкой стандарта цветности (можно оставить автоматическое определение, АЦП от Philips с этой задачей справляются вполне успешно), присвоить ему номер, после чего перейти к поиску следующего. Опция Быстрый поиск позволяет использовать стандартную сетку частот, при ее отключении сканирование осуществляется с шагом 0.25 МГц. Таким образом, гарантированно добавляется любой канал, включая каналы с неуверенным приемом, пропускаемые алгоритмами автопоиска. Основной проблемой для некоторых пользователей стал сброс частоты в начало диапазона. Избежать этого просто, надо всего лишь менять частоту перед изменением номера канала, а не наоборот.

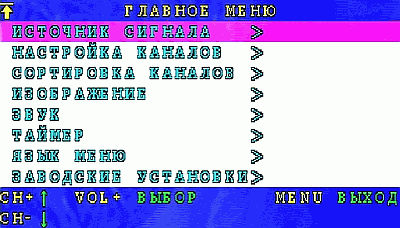

Разобраться в главном меню несложно. Текстовая схема обеспечивает небольшое время отклика при изменении настроек.
Первым пунктом меню в AVerMedia выбрали источник сигнала (антенный вход, композитный вход, S-Video).
Пропустившие настройку каналов при запуске могут вернуться к ней в любое время.

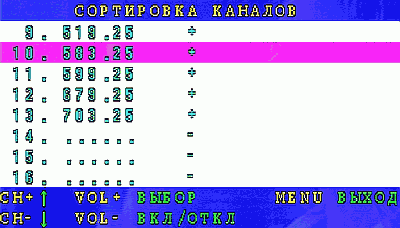

Предусмотрена сортировка найденных каналов, позволяющая изменить присвоенные при сканировании номера.

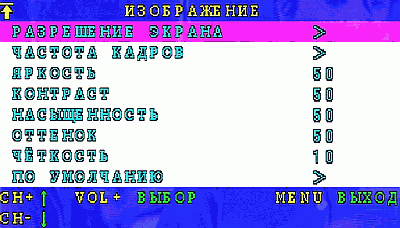

В разделе Изображение находятся изменение разрешения (640×480, 800×600, 1024×768, 1280×1024) и частоты кадров (60, 75 Гц). Так же, как и у Box 9, работа в 1280×1024 возможна только при 60 Гц. Здесь же расположены настройки яркости, контраста, насыщенности и чёткости с возможностью возврата к заводским параметрам.

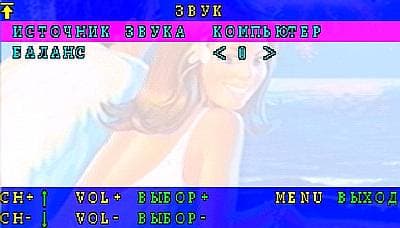

Звуковые настройки лаконичны. Это выбор источника звука (тюнер или звуковая карта) и баланс.
Меню также подвержено настройке. Кроме расположения на экране и цветовой схемы, можно изменить прозрачность фона и время индикации (5, 10 и 15 секунд).

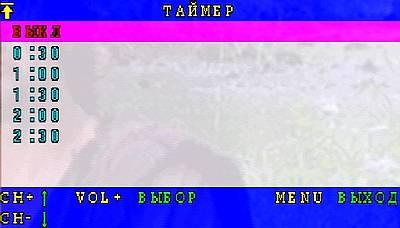

Осталось сказать о таймере отключения, рассчитанном на 2,5 часа с интервалом в 30 минут.
Качество
ВЧ-блоки Philips серии Mk5 в моих условиях на 11 канале (215,25 МГц) с неуверенным приёмом демонстрируют эффект, впервые описанный в обзоре GOTVIEW USB2.0 DVD Deluxe. При переключении на этот канал 1-2 секунды наблюдается нормальная картинка, после чего качество ухудшается до полного отсутствия изображения. Причиной, вероятнее всего, является присутствующее на частоте 223,25 МГц мощное «зеркало» 9 канала (199,25 МГц). Данная проблема решается снижением уровня сигнала на 6-10 дБ, что позволяет подавить нежелательный сигнал. К чести Box 7 Live, применение аттенюатора не сказалось на качестве приёма остальных каналов, чем не мог похвастаться, например, GOTVIEW PCI DVD2 Deluxe. Не исключено, что отгадка такого поведения кроется в автономном характере тюнера.

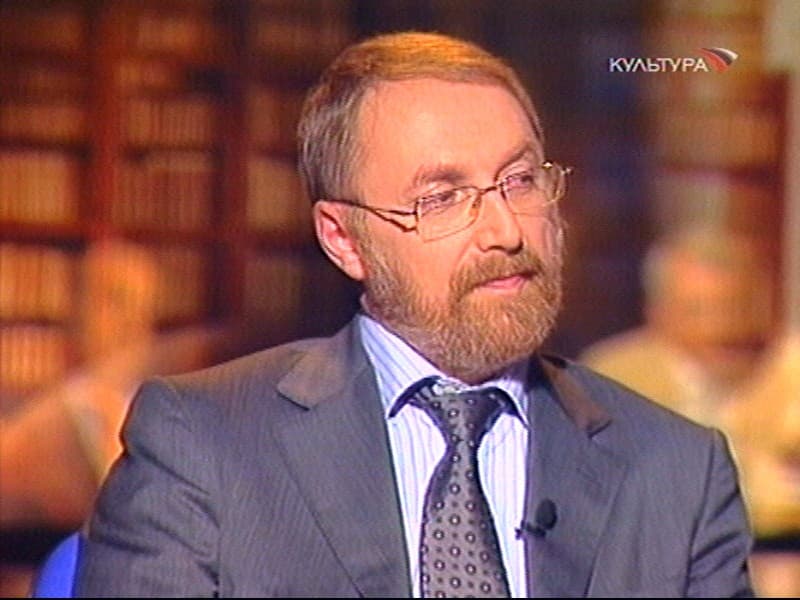

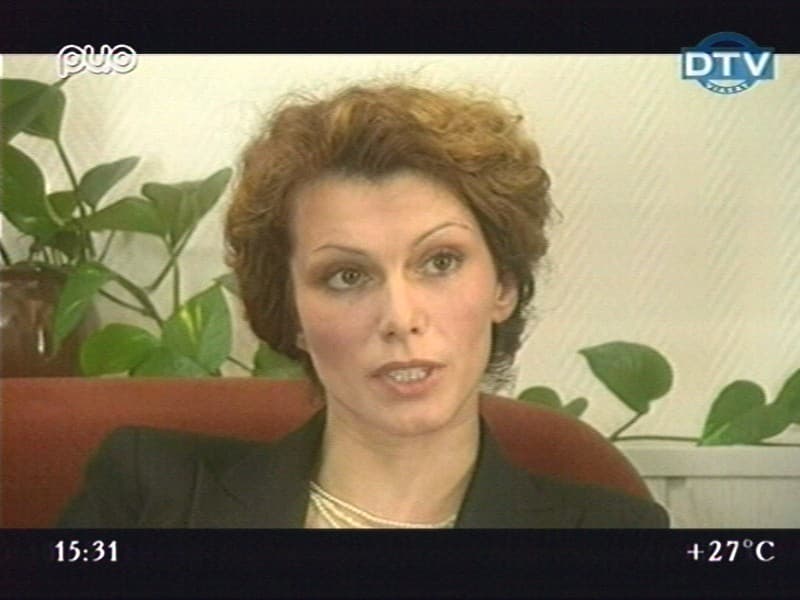

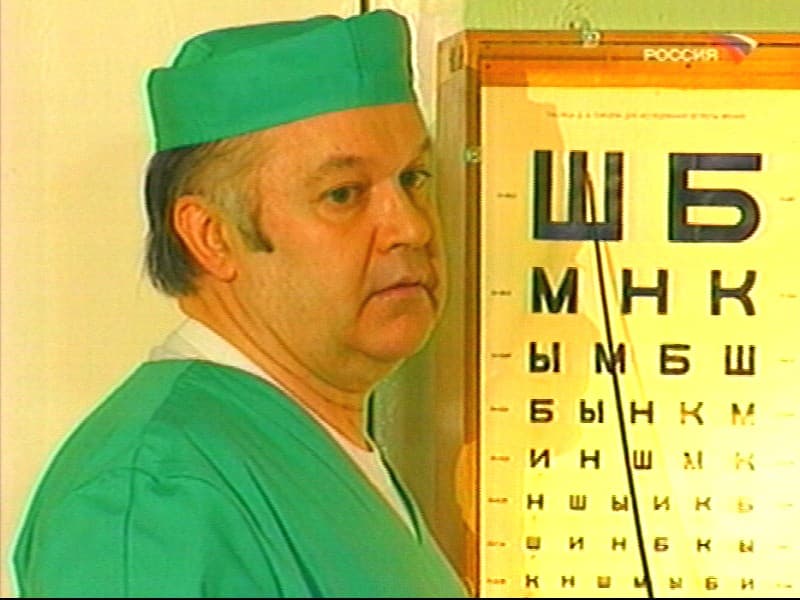

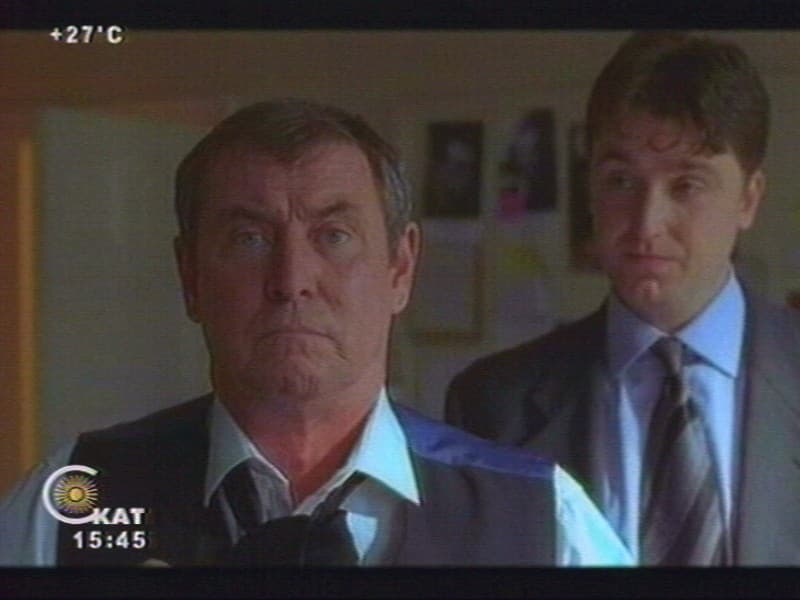

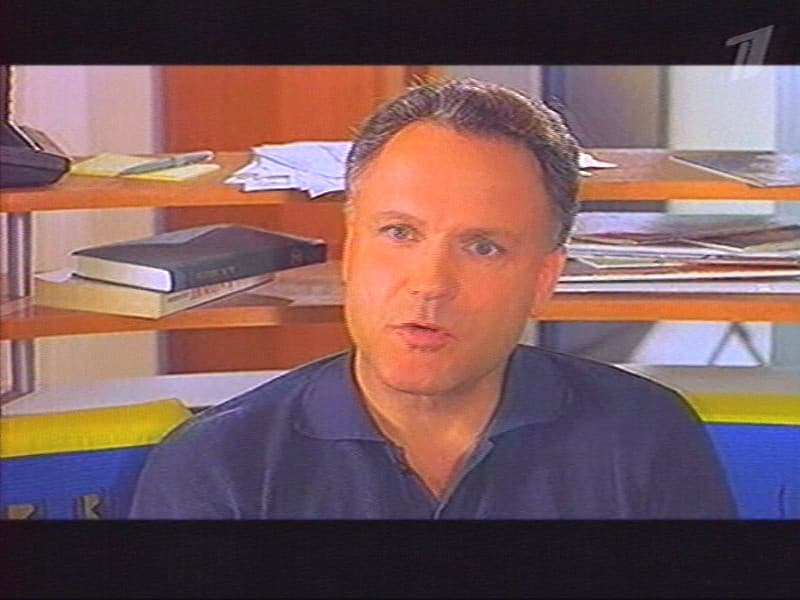

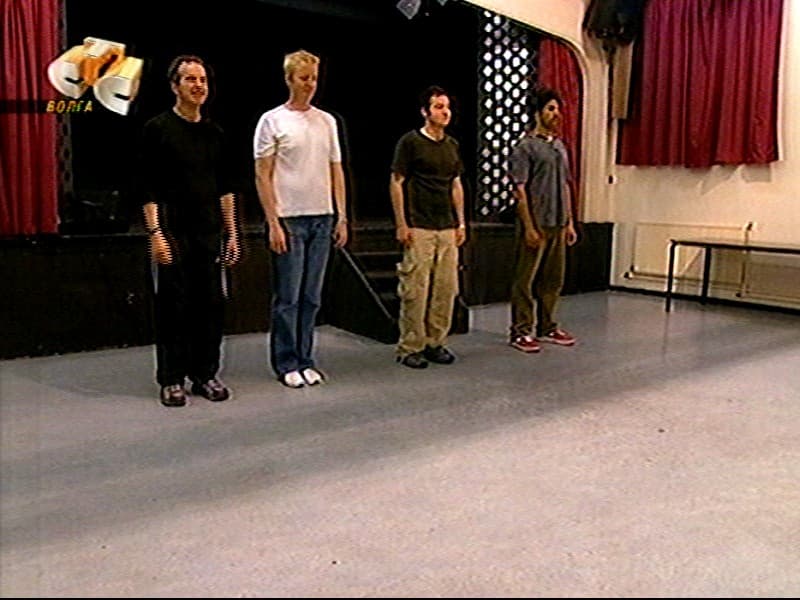

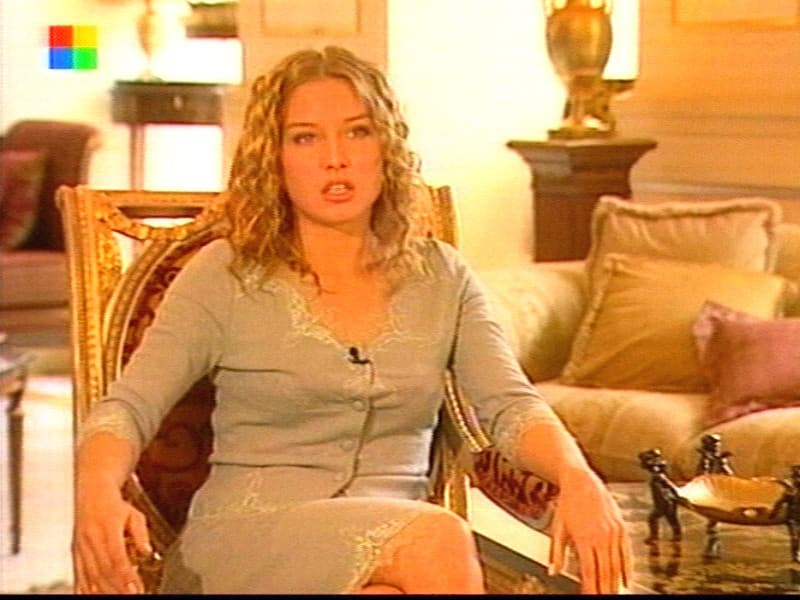

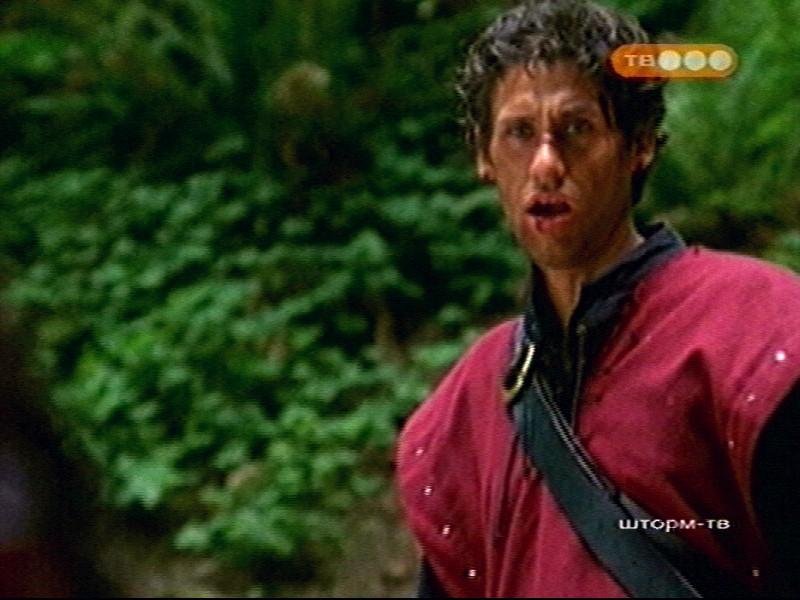

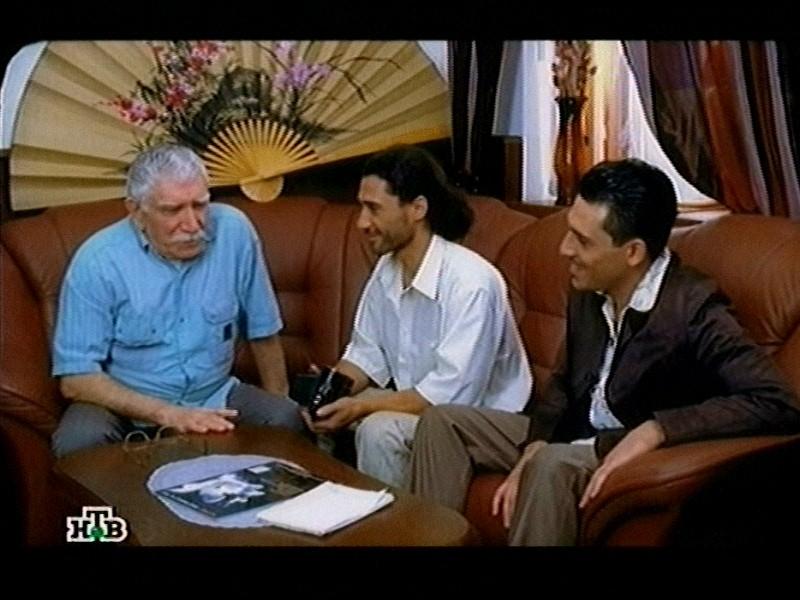

Несмотря на смену АЦП, качество изображения в целом находится на хорошем уровне. Работающий деинтерлейсинг вызывает некоторую «замыленность» картинки по сравнению с более современными видеопроцессорами, однако разницу нельзя назвать критичной. При подготовке скриншотов использовалось устройство VGA2USB от Epiphan SYSTEMS inc.
При перемотке кассеты на подключенном к композитному разъему видеомагнитофоне артефактов и срыва синхронизации не наблюдалось. Автоопределение стандарта цветности работало без сбоев, не вызывая желания прибегнуть к ручной установке этого параметра, доступной как для телевизионных каналов, так и при подключении внешних устройств.
Несмотря на относительно небольшой диаметр VGA-кабеля из комплекта поставки, к качеству картинки на мониторе претензий не возникло.
AVerTV Box 7 Live обеспечивает хорошее качество звука.
При работе тюнера наблюдался ощутимый нагрев элементов в районе кнопки Power. Вряд ли это способно сказаться на качестве работы, но от установки тюнера в место с не очень хорошей вентиляцией лучше воздержаться.
Наводок на монитор от прилагаемого блока питания во время тестирования замечено не было.
Пульт ДУ

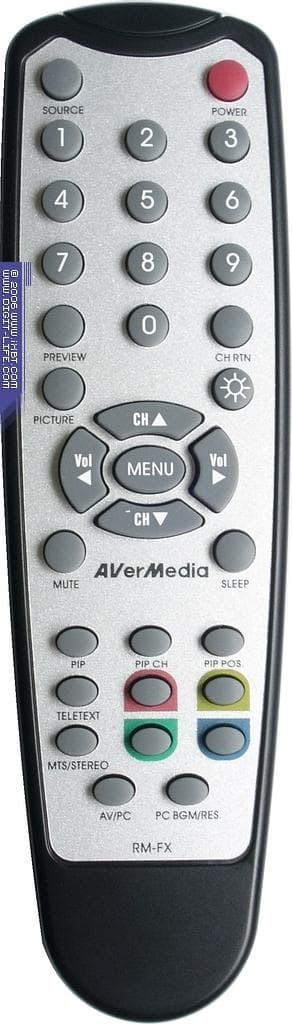

Смена пультов после PCMCIA, USB 2.0 и PCI-тюнеров компании дошла и до автономных устройств. Признаться честно, эргономика предыдущего варианта лично мне нравилась больше, однако неудобным новый пульт назвать нельзя. Разве что ход кнопок может показаться несколько великоватым. Питание от двух батареек типоразмера AAA (входят в комплект поставки).
Кнопка PREVIEW на ПДУ перебирает каналы с интервалом в 2 секунды. При помощи кнопки PICTURE возможен быстрый доступ к разделу меню, отвечающему за настройки видеоизображения. Кроме того, отметим кнопку регулировки яркости с соответствующим обозначением, перебирающую предустановленные режимы (низкий, высокий, стандартный) и кнопку PC BGM/RES, ответственную за переключение разрешения.
Выводы
Плюсы
- Хорошее качество изображения и звука
- Хорошее качество приёма
- Поддержка разрешения 1280×1024
- Настройка по частоте
- Возможность сортировки каналов
- Возможность индивидуальной настройки стандарта цветности и звука для каждого канала
- Деинтерлейсинг
- Таймер отключения
- Русифицированное меню
- Компактный размер
Минусы
- Отсутствие декодирования стереозвука
- Работа в разрешении 1280×1024 только при 60 Гц
На этот раз интриги не будет. Перед нами практически тот же Box 5 Live, отличающийся одним добавленным разрешением и обновлённым ВЧ-блоком. Разницу в качестве приёма заметить практически невозможно, а смена пульта ДУ к техническим характеристикам тюнера отношения не имеет. Тем не менее, серьёзных конкурентов в своём классе на российском рынке Box 7 Live на момент выхода обзора просто не имеет. Плохо ли это? По большому счёту, нет. При сравнимой с Box 5 цене новая модель станет хорошим выбором для многих пользователей. С другой стороны, вспомним начало этого текста. Уже доступны схемотехнические решения, позволяющие реализовать поддержку разрешений вплоть до 1600×1200, широкоформатное изображение, поддержку аппаратного разделения яркости и цветности и т. д. Остаётся надеяться на появление таких моделей на прилавках российских магазинов с адекватным ответом от AVerMedia. В конечном итоге, потребители подобной продукции от этого только выиграют.
