Тайваньская компания Kworld Computer Co., Ltd. отметилась в нашем разделе, пожалуй, наиболее полным спектром своей продукции — от рядовых плат с интерфейсом PCI до гибридных PCMCIA-устройств и тюнеров с аппаратными MPEG1/2-кодерами. Однако одно направление оставалось вне поля нашего зрения — автономные тюнеры, подключаемые в тракт между видеокартой и монитором. Данный обзор ликвидирует этот пробел. Тюнеры от Kworld Computer часто отличаются наличием каких-либо функций, нехарактерных для конкурентов в соответствующем ценовом диапазоне, не стал исключением и наш сегодняшний гость.
Приведём полный список материалов нашего сайта по этой теме.
- Внешние компьютерные TV-тюнеры — первая статья из нового цикла, теоретическая
- Внешний компьютерный TV-тюнер от «Мета-Дизайн» — вторая статья из цикла
- AverMedia TV Box 3 — внешний TV-тюнер с богатыми функциональными возможностями и оригинальным внешним видом
- Yuan iwatchTV — внешний TV-тюнер с высоким качеством изображения и хорошим deinterlace
- Внешний компьютерный TV-тюнер LiveView FlyTV-Box — заявлено много всего «вкусного», но все оказалось «сырое»
- Внешний компьютерный TV-тюнер GrandTec Grand TeleViewer PRO POP — качественное изображение и реально работающая функция «картинка в картинке»
- Внешний компьютерный тюнер-приставка GoTView TV BOX
- Greenwood PRO DVI — автономный TV-тюнер с DVI-выходом
- Greenwood TV POP 1280S — автономный TV-тюнер с поддержкой разрешения 1280×1024, встроенным динамиком и режимом «картинка-в-картинке»
- TV-тюнер AVerTV Box 5 Live — компактный автономный тюнер от AVerMedia Technologies Inc.
- AVerTV Box 9 — флагман линейки автономных TV-тюнеров от AVerMedia Technologies Inc.
- Автономный TV-тюнер GOTVIEW BOX CRYSTAL — отличное качество при отсутствии некоторых дополнительных возможностей
- Creative Montage — автономный TV-тюнер от известного бренда
Комплект поставки
Коробка оформлена в традиционной для компании цветовой гамме.

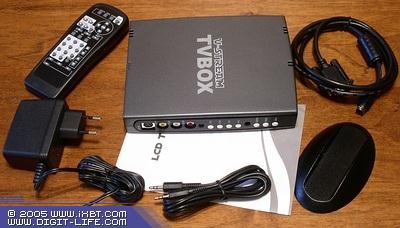

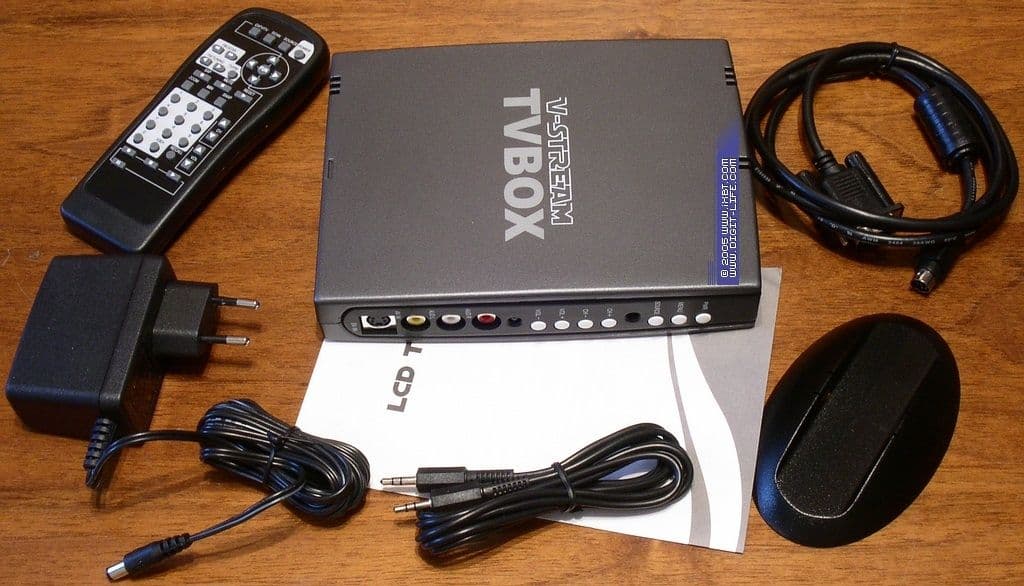

В комплект поставки входят:
- Тюнер
- Подставка для тюнера
- Пульт ДУ
- Видеокабель miniDIN 8-pin — VGA
- Кабель для подключения к линейному входу звуковой карты
- Блок питания (12V, 1A)
- Руководство пользователя
Конструкция и спецификации
Складывается ощущение, что производитель не заинтересован в броской рекламе этого устройства, список возможностей не блещет разнообразием. Пользователю предлагаются:
- Автопоиск и сохранение каналов
- Настройка яркости, контраста, насыщенности, цветности и резкости
- Экранное меню
- Компактные габариты и вес
- Возможность полноценного управления тюнером при помощи кнопок на передней панели
- Полнофункциональный пульт ДУ
Отдельно хотелось бы остановиться на поддержке разрешения 1280×1024 при частоте 75 Гц. Это первый попавший к нам тюнер, способный работать с такими параметрами вывода изображения.

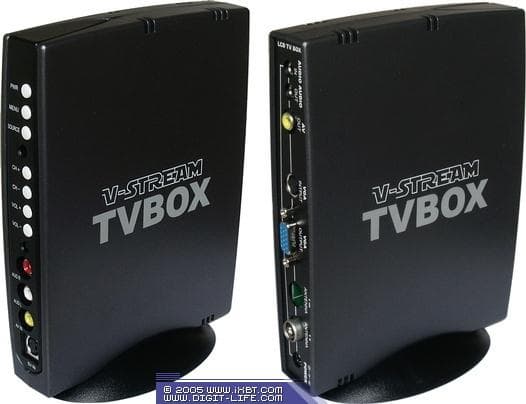

Дизайн тюнера можно охарактеризовать как нейтральный. Этому способствует чёрный цвет корпуса в сочетании с белыми кнопками.
Тюнер рассчитан на использование в вертикальном положении, благодаря выпуклым боковым стенкам горизонтальное размещение представляется несколько затруднительным. Подставка имеет оригинальную конструкцию крепления, практически исключающую демонтаж без использования подручных средств.

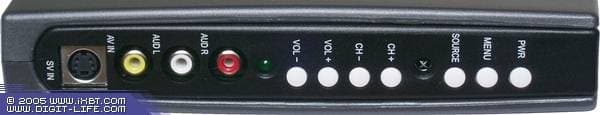

На передней панели находятся: кнопка включения тюнера, кнопка вызова меню, кнопка переключения источников сигнала, ИК-датчик, кнопки переключения каналов и настройки громкости, светодиодный индикатор режима работы (зелёного цвета), а также разъёмы для подключения внешних устройств (S-Video, RCA видео, 2 RCA аудио).

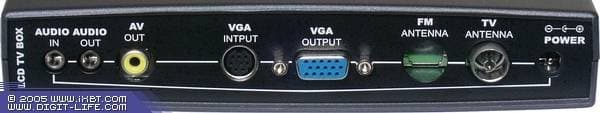

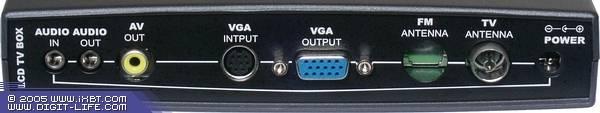

На задней панели расположены: аудиовход (mini-jack), аудиовыход (mini-jack), видеовыход (!), miniDIN 8-pin разъём для подключения источника VGA-сигнала, VGA-выход, антенный разъём и разъем для подключения питания.
Перейдём к элементной базе.

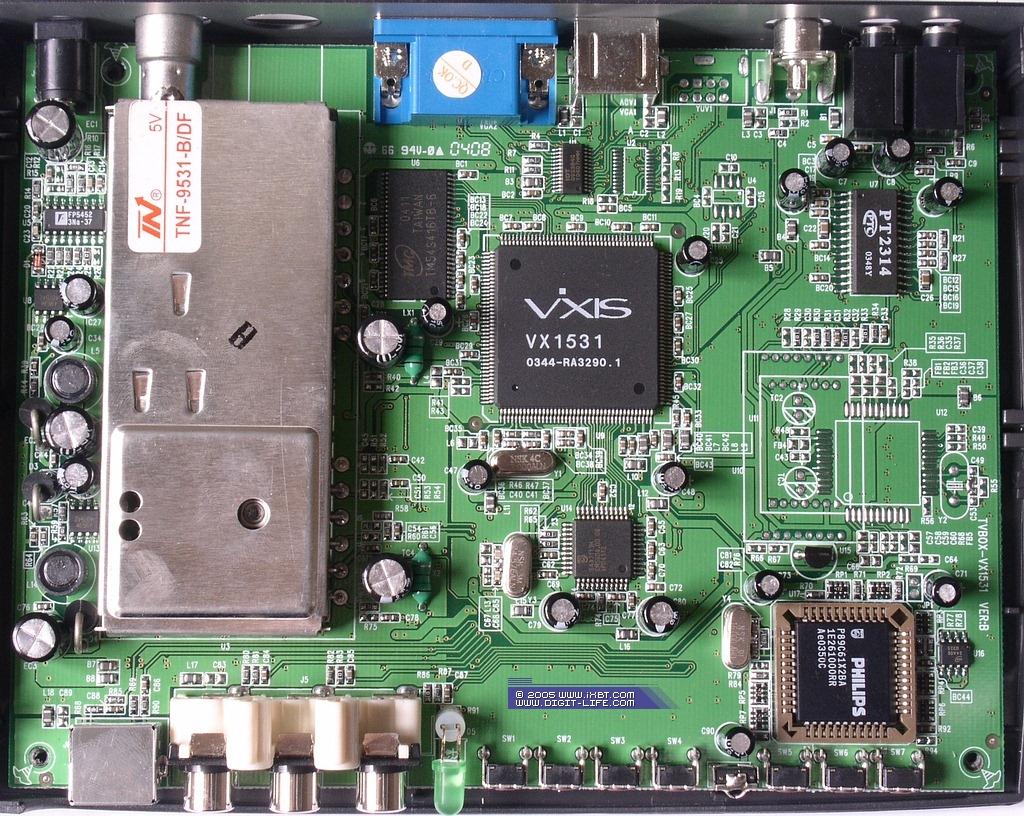

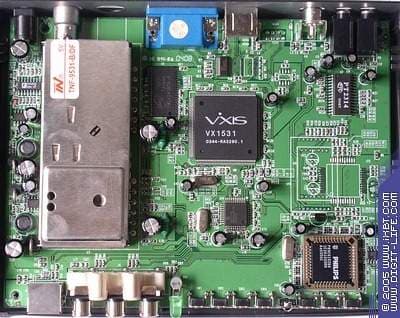

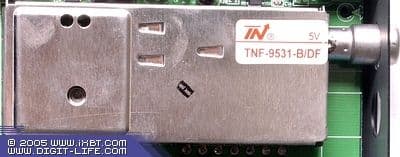

ВЧ-блоки от TVision стали чуть ли не визитной карточкой тюнеров от Kworld. На LCD TV BOX установлен TNF-9531-B/DF. Подобный приёмник встречался нам у Transcend USB2.0 TV-Box.
Поддержка 1280×1024×75 Гц стала возможна благодаря использованию процессора VX1531 VXIS Technology Corp.
В активе VX1531 — система масштабирования Relacs с поддержкой режимов VGA (640×480), SVGA (800×600), XGA (1024×768), SXGA (1280×1024) и WSXGA (1440×1024), алгоритм прогрессивной развёртки Edge-Preserving Pixel Interpolation, Motion-Adaptive 3D Deinterlace (ну как же без этого), трёхканальный 10-битный ЦАП с поддержкой аналогового выхода, система шумоподавления и контроль синхронизации при работе с аналоговыми видеомагнитофонами (перемотка, пауза).

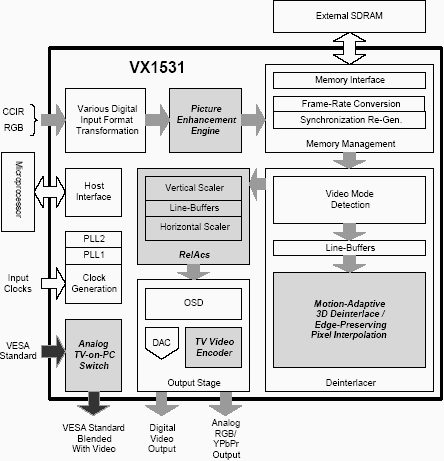

Схема процессора.
За аналогово-цифровое преобразование отвечает 9-битный АЦП SAA7113H производства Philips Electronics.
Преобразование чересстрочной развёртки в прогрессивную осуществляется видеопроцессором без использования внешней памяти, но уже для работы деинтерлейсинга таковая требуется. LCD TV BOX является рекордсменом среди автономных тюнеров по объёму памяти, на плате установлен модуль ёмкостью 8 МБ.
Конфигурация тестового компьютера
- Процессор Athlon 64 3200+ (Socket 939)
- Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
- Оперативная память 2 ГБ (2×1024 МБ PC3200 Samsung)
- Видеокарта HIS RADEON X850 XT Platinum IceQ II
- Звуковая карта Creative Sound Blaster Audigy 2ZS
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
- DVD ROM 12x/48x Hitachi GD-7500BV
- CD ReWriter TEAC 540E 40x12x48
- DVD ReWriter NEC ND-3500A
- Блок питания Thermaltake HPC-420-102 DF
- Операционная система Windows XP Professional (SP2) ENG
При тестировании использовался монитор Samsung SyncMaster 797DF (CRT).

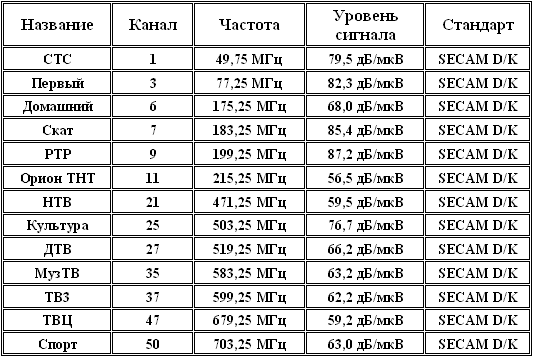

Список эфирных каналов при тестировании
Подключение

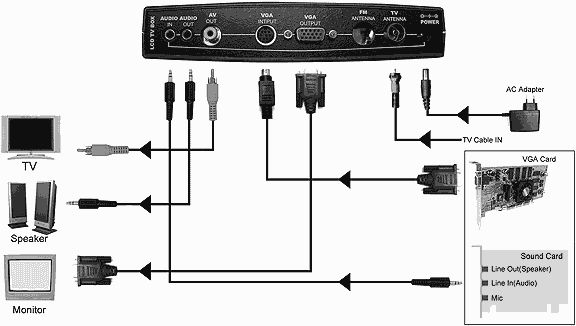

Наличие видеовыхода предполагает изменение схемы подключения.
Настройка
Меню вызывается нажатием соответствующей кнопки на передней панели или с пульта ДУ. После графических и псевдографических изысков, встречающихся на современных тюнерах, меню LCD TV BOX выглядит работой художника-примитивиста. Основные разделы выбираются последовательным нажатием кнопки MENU. К недостаткам можно отнести время исчезновения, меню пропадает через 1-2 (!) секунды бездействия.

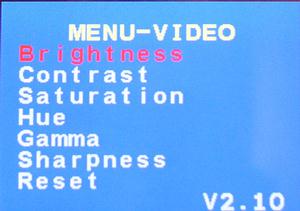

Раздел MENU-VIDEO включает в себя настройки яркости, контраста, насыщенности, оттенка, гаммы и чёткости.

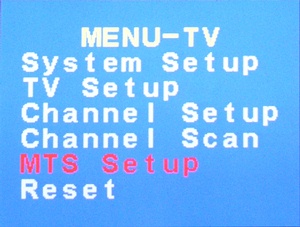

Раздел MENU-TV содержит выбор системы цветности, выбор диапазона (антенный/кабельный), добавление/удаление канала и запуск автосканирования.

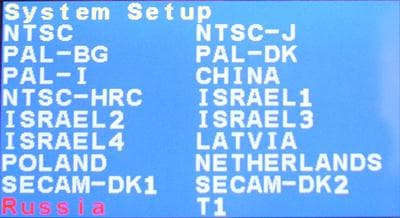

Странновато выглядит меню System Setup. Наряду с точным указанием стандарта цветности присутствует несколько стран, в том числе и Россия.
Как ни странно, автопоиск со своей задачей справился неплохо. Традиционно появились проблемы с качеством изображения на моём 11 канале (215,25 МГц) с неуверенным приёмом, но нареканий на приём остальных каналов не возникло.

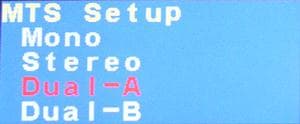

Раздел настроек стереозвука MTS Setup (следующее нажатие кнопки MENU) достался в наследство от более функциональной модели, в нашем случае возможность переключения моно/стерео совершенно бесполезна.

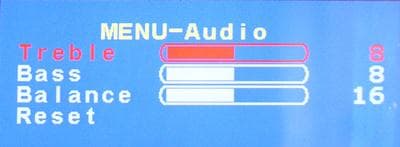

А вот настройки тембра и баланса (раздел MENU-Audio) лишними считать нельзя.

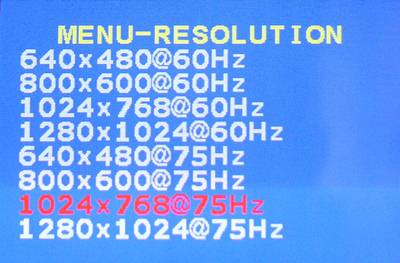

Последним вызывается меню настроек разрешения с говорящим названием MENU-RESOLUTION.
Часы, равно как и вариации на тему таймера включения/отключения, в этой модели отсутствуют.
Качество

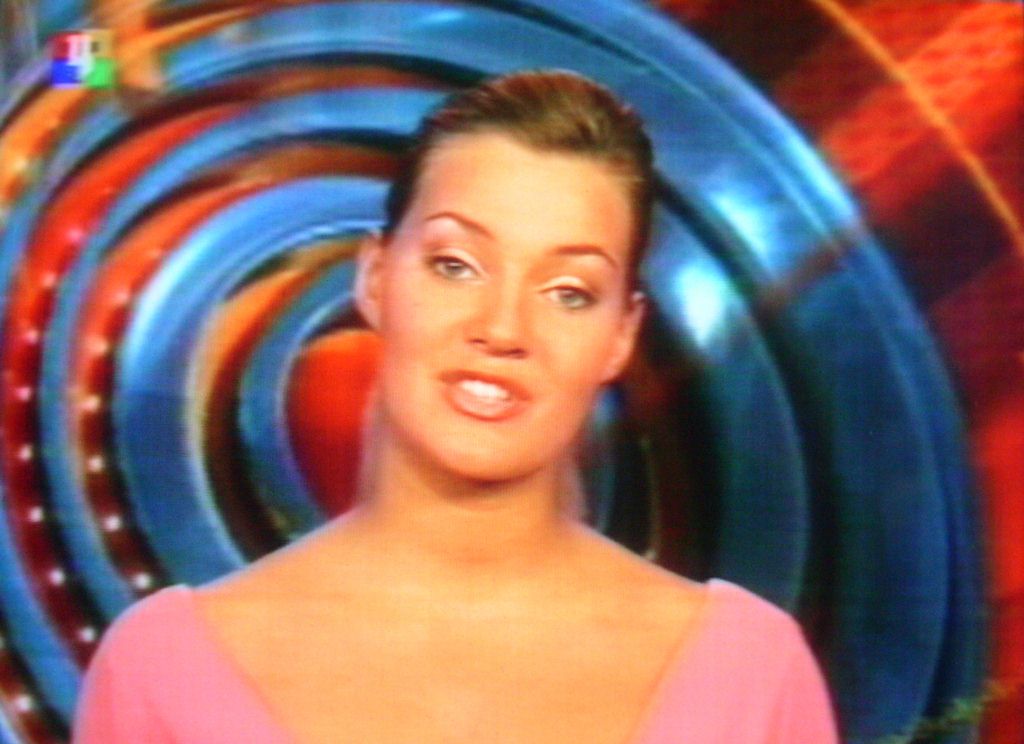

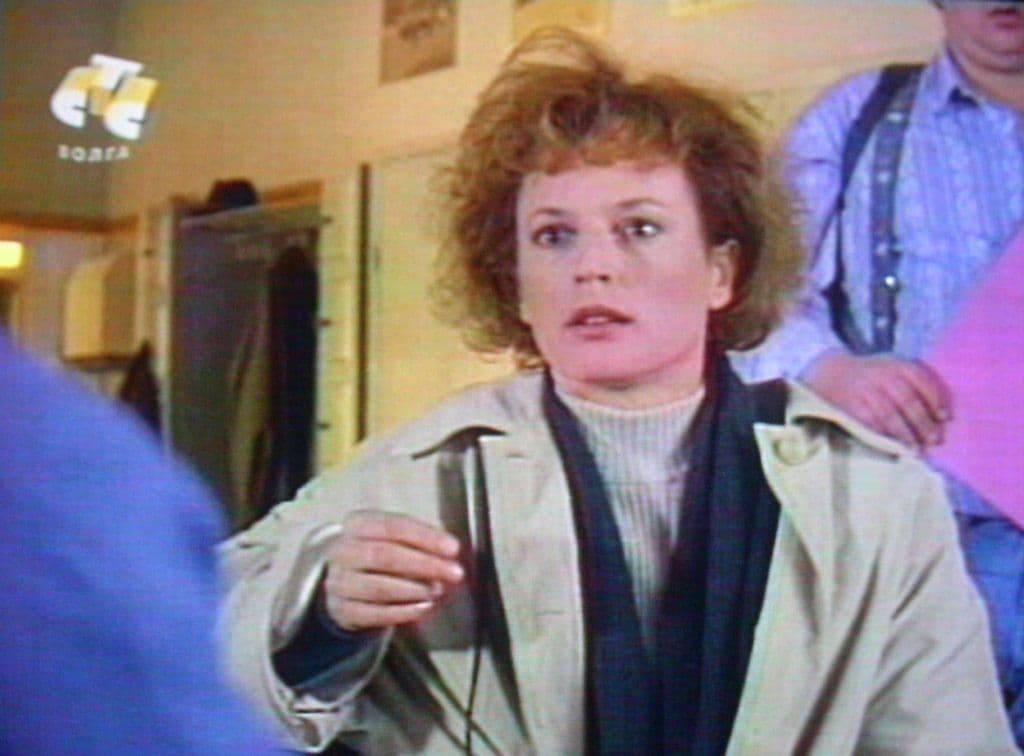

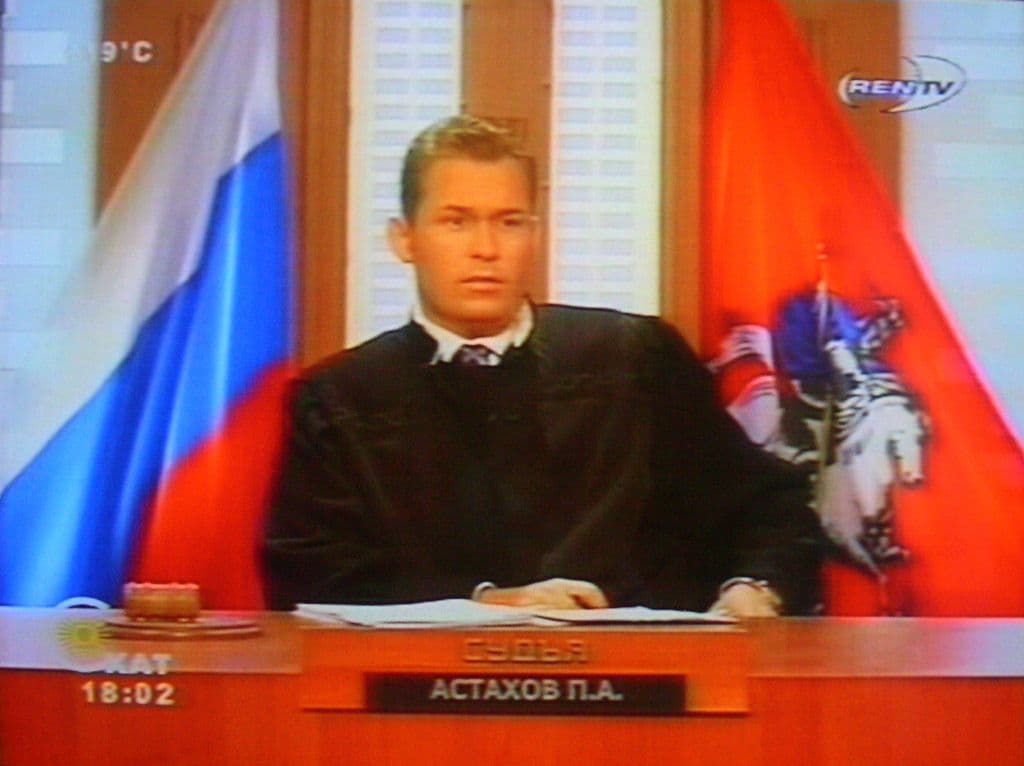

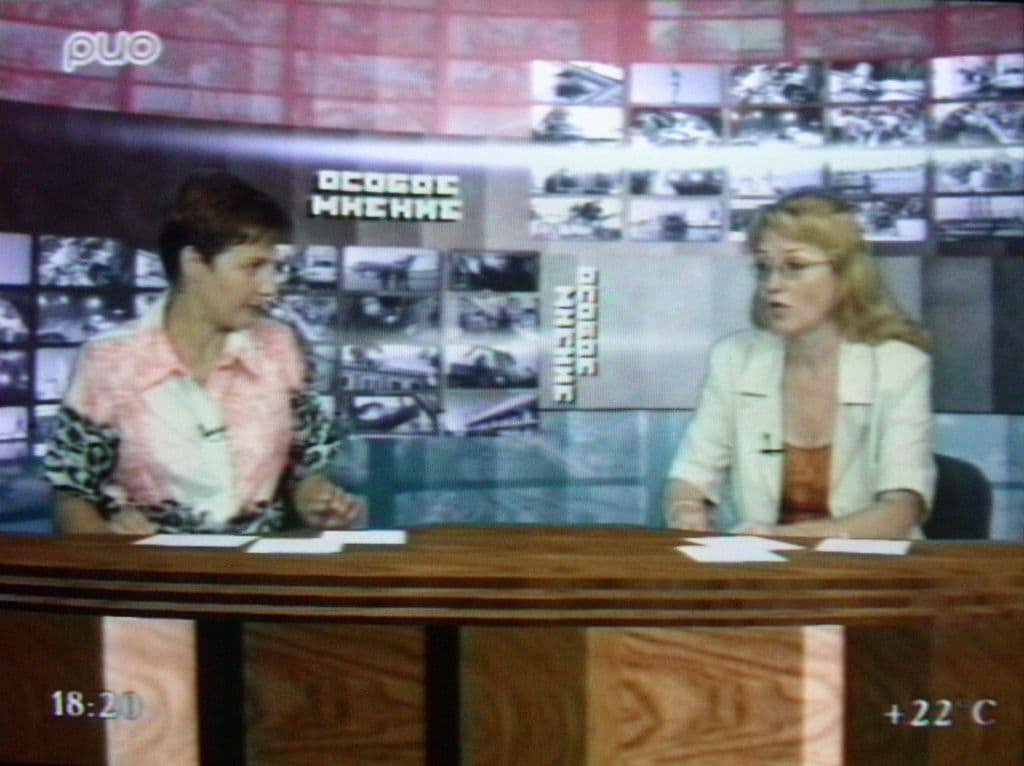

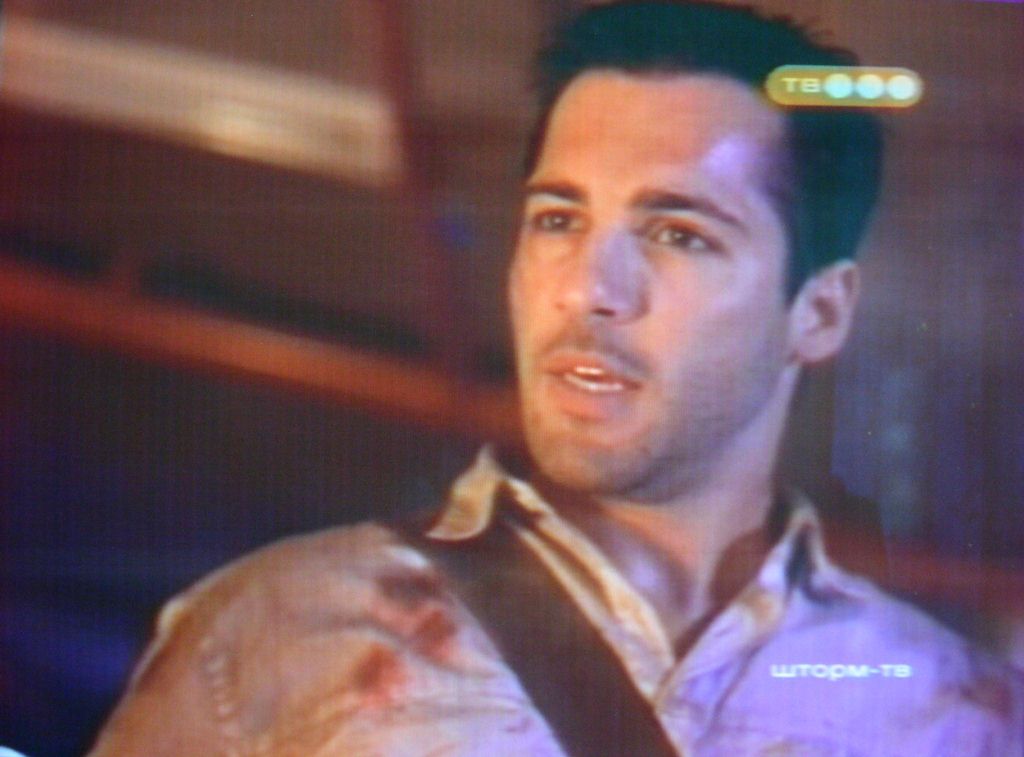

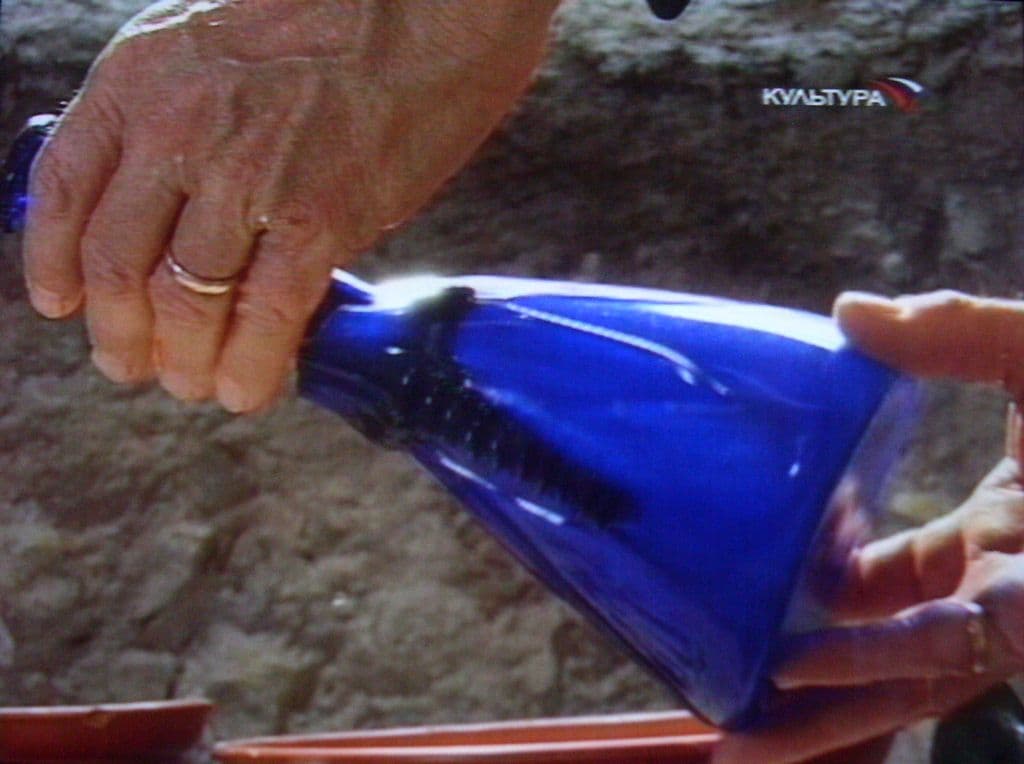

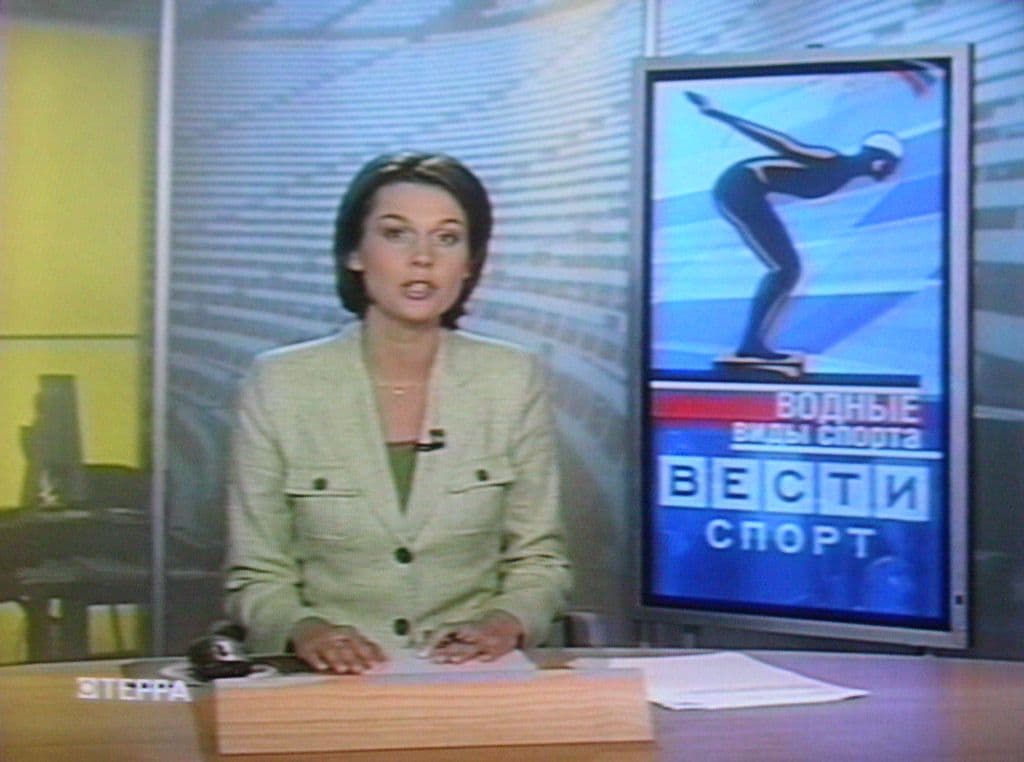

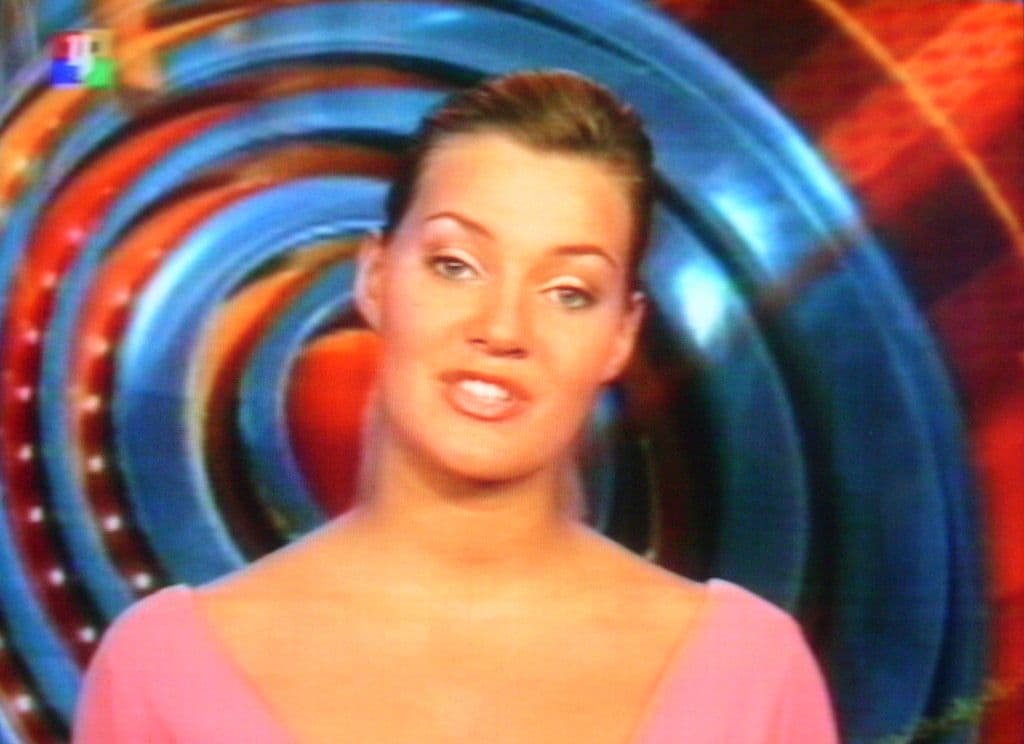

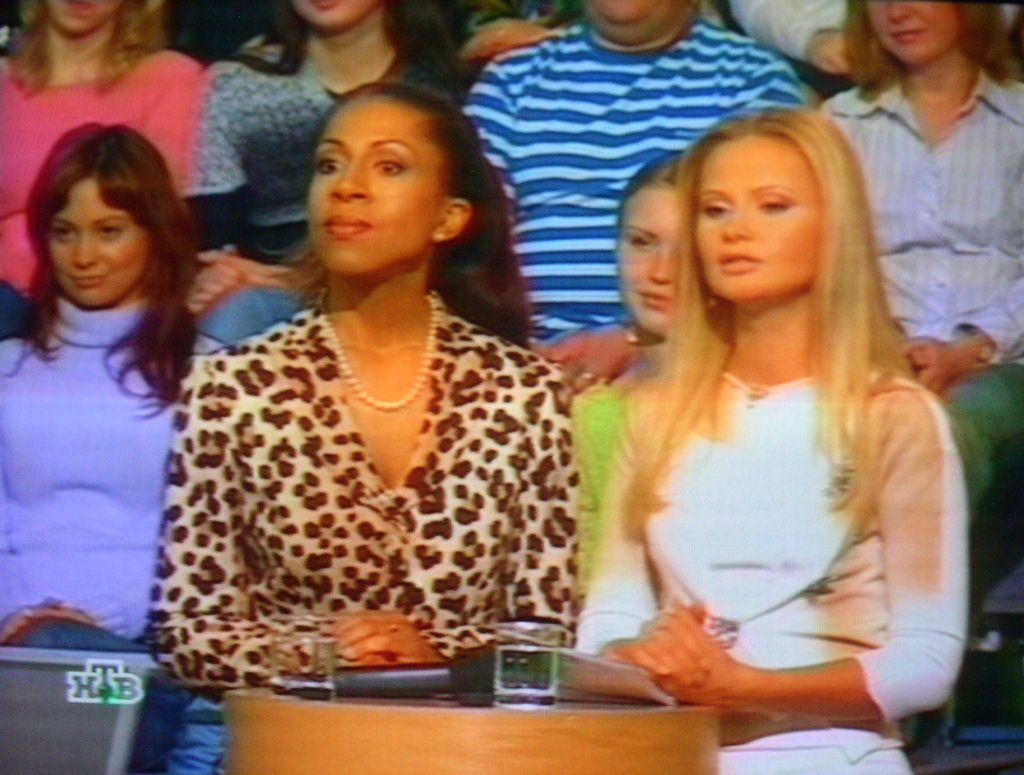

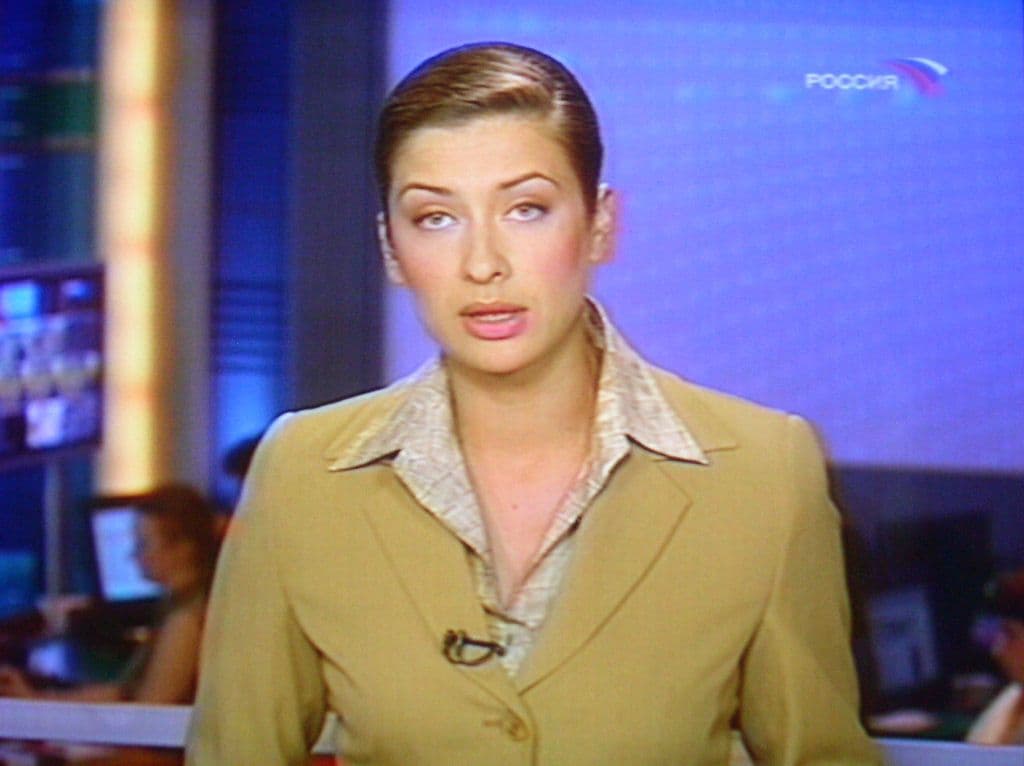

В отличие от устанавливаемого на большинство современных автономных тюнеров SAA7114H с адаптивным гребенчатым фильтром, в SAA7113H для разделения сигналов яркости и цветности используются режекторный и полосовой фильтры. Впрочем, визуальную разницу в данном случае нельзя назвать критичной. В целом, LCD TV BOX обеспечивает хорошее качество изображения.
Нареканий на работу VX1531 не возникло, чёткость хорошая, алгоритм деинтерлейсинга со своими обязанностями справляется.
К качеству звука претензий нет.
При перемотке кассеты на подключенном к композитному разъему видеомагнитофоне артефактов и срыва синхронизации не наблюдалось.
Увы, проблемы ухудшения изображения на мониторе при подключении тюнера избежать не удалось. «Замыливание» на CRT мониторе заметно даже в 800×600. А с учётом подключения к видеокарте посредством нестандартного разъема miniDIN 8-pin шансы исправить эту ситуацию заменой кабеля, мягко говоря, невелики.
Работа аналогового видеовыхода организована схожим с AverMedia TV Box 3 образом. Однако в данном случае сигнал выводится как с приёмной части и композитного разъёма, так и с источника, подключенного к S-Video. Таким образом, Kworld LCD TV BOX при наличии видеовхода на видеокарте (да простится мне такая тавтология) может использоваться для захвата телевизионного изображения.
Пульт ДУ

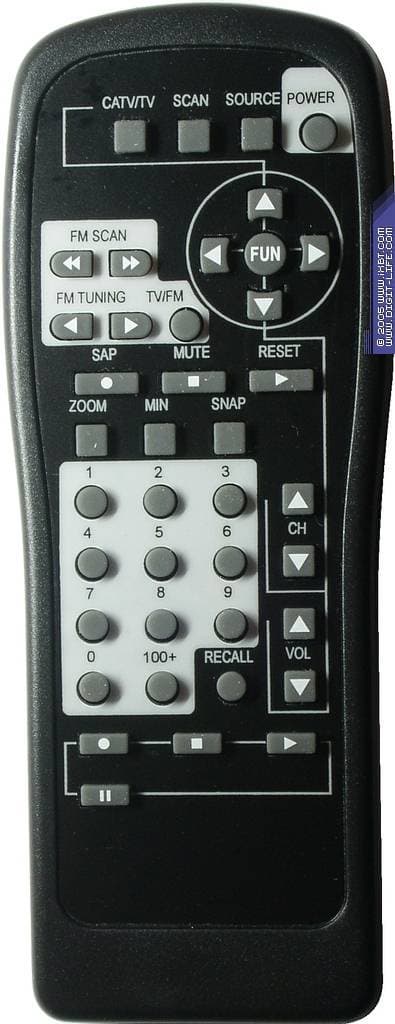

Пожалуй, один из самых оригинальных пультов, что я видел. Расположение кнопок отличается от привычных компоновок, тем не менее, привыкнуть к нему несложно. Кнопки мелковаты, информативность нажатия средняя. Несмотря на отсутствие FM-радио, большинство соответствующих кнопок работоспособно. Так, с помощью FM SCAN можно переключать каналы, группа FM TUNING дублирует кнопку ZOOM по части выбора разрешения. Сюрприз преподнесла кнопка Play, она позволяет переключать систему цветности. Питание от 2 батареек типоразмера ААА.
Выводы
Напоминаем, что работа в режиме 1280×1024×75 Гц пока ещё является редкой возможностью для современного автономного тюнера.
Плюсы
- Хорошее качество изображения и звука
- Хорошее качество деинтерлейсинга
- Поддержка разрешения 1280×1024
- Поддержка частоты 75 Гц, в том числе при 1280×1024
- Наличие кнопок управления на панели тюнера
- Аналоговый видеовыход с возможностью вывода сигнала с разъёма S-Video
Минусы
- Отсутствие поддержки декодирования стереозвука
- Отсутствие сортировки каналов
- Ухудшение качества изображения на CRT мониторе при подключенном тюнере
Похоже, название тюнера является своего рода страховкой от упрёков во влиянии на видеотракт при работе с CRT мониторами. К счастью, владельцы LCD дисплеев застрахованы от этой особенности. Конечно, качество приёма уступает тюнерам на базе ВЧ модулей от Philips, да и схема настройки каналов выглядит анахронизмом, но других существенных недостатков у этой модели не обнаружено. К тому же, поддержкой 1280×1024×75 Гц и наличием видеовыхода зачастую не могут похвастать и куда более дорогие конкуренты. Кстати, о стоимости. Рекомендованная розничная цена Kworld LCD TV BOX на момент выхода обзора составляет $75-80.
