В настоящее время рынок TV-тюнеров, подключающихся «в разрыв» между монитором и видеокартой, можно считать сформировавшимся. Практически все производители оборудования для просмотра телевизионных программ на компьютере имеют в своём ассортименте подобные модели. Тюнер от известной компании Creative Technology, Ltd. появился в продаже достаточно давно. Таким образом, оснований рассчитывать на использование последних технологий не так уж много. Тем не менее, на рынке эта модель присутствует, что даёт нам право рассмотреть её более пристально. Отметим определённую иронию, проявившуюся в названии этой модели. Автономные тюнеры не имеют возможности видеозахвата с последующим монтажом. Впрочем, позиционируется Montage тоже своеобразно, как Monitor-to-TV Converter HUB. Хорошо, что встроенный TV-тюнер не забыт в описании возможностей.
Полный список материалов нашего сайта по этой теме.
- Внешние компьютерные TV-тюнеры — первая статья из нового цикла, теоретическая
- Внешний компьютерный TV-тюнер от «Мета-Дизайн» — вторая статья из цикла
- AverMedia TV Box 3 — внешний TV-тюнер с богатыми функциональными возможностями и оригинальным внешним видом
- Yuan iwatchTV — внешний TV-тюнер с высоким качеством изображения и хорошим deinterlace
- Внешний компьютерный TV-тюнер LiveView FlyTV-Box — заявлено много всего «вкусного», но все оказалось «сырое»
- Внешний компьютерный TV-тюнер GrandTec Grand TeleViewer PRO POP — качественное изображение и реально работающая функция «картинка в картинке»
- Внешний компьютерный тюнер-приставка GoTView TV BOX
- Greenwood PRO DVI — автономный TV-тюнер с DVI-выходом
- Greenwood TV POP 1280S — автономный TV-тюнер с поддержкой разрешения 1280×1024, встроенным динамиком и режимом «картинка-в-картинке»
- TV-тюнер AVerTV Box 5 Live — компактный автономный тюнер от AVerMedia Technologies Inc.
- AVerTV Box 9 — флагман линейки автономных TV-тюнеров от AVerMedia Technologies Inc.
- Автономный TV-тюнер GOTVIEW BOX CRYSTAL — отличное качество при отсутствии некоторых дополнительных возможностей
Комплект поставки
Большая коробка оформлена в сине-чёрных тонах.

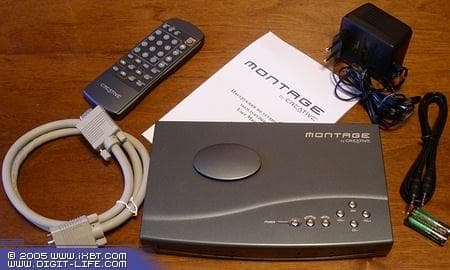

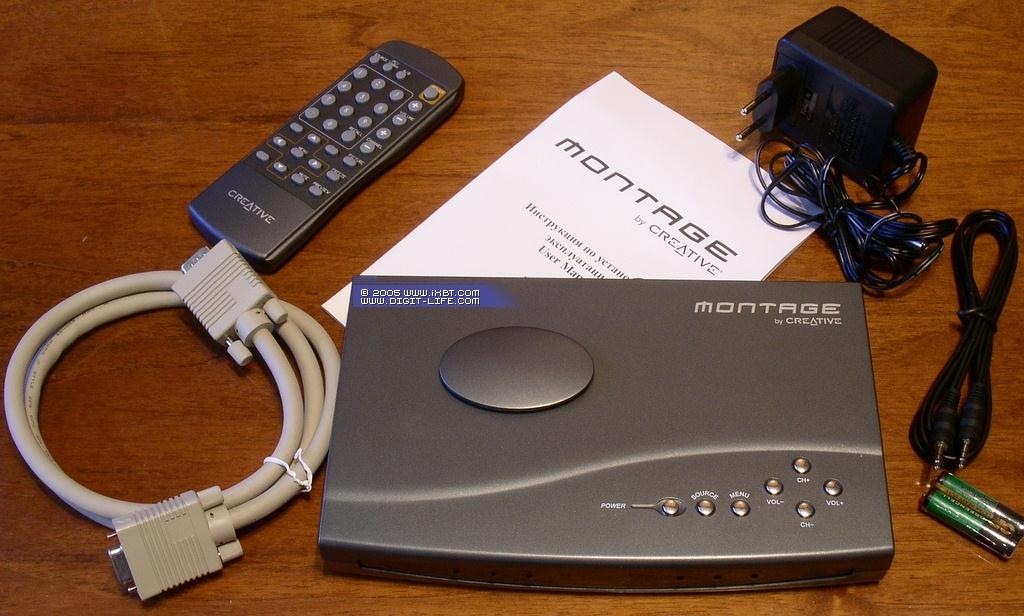

Комплект поставки традиционен для устройств этого класса:
- Тюнер
- Пульт ДУ
- Кабель VGA — VGA
- Кабель для подключения к линейному входу звуковой карты
- Блок питания (12V, 1A)
- Русскоязычное руководство пользователя
Конструкция и спецификации
Для этой модели заявлены следующие особенности:
- Поддержка PAL/SECAM/NTSC
- Поддержка BG/DK/I
- Алгоритм деинтерлейсинга, основанный на определении движущихся объектов
- Цифровое шумоподавление
- Автоматическая настройка каналов
- Настройка яркости, резкости, контраста, цветности и насыщенности
- Полупрозрачное графическое экранное меню с поддержкой нескольких языков
- Режим многоканального предварительного просмотра
- Поддержка разрешений 800×600 и 1024×768
Montage не относится к категории компактных тюнеров. Размеры тюнера 230×140×30 мм, вес — около 2 кг.

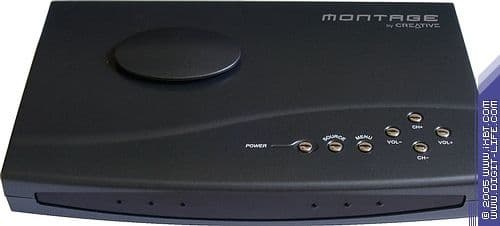

Сочетание чёрного корпуса и серебристых кнопок является беспроигрышным вариантом с точки зрения дизайна.
За полупрозрачной вставкой на передней панели находится ИК-датчик и красный светодиод активности тюнера. На передней панели расположены основные органы управления. Возможность вызова меню и навигация при помощи кнопок настроек громкости и переключения каналов позволяет получить доступ к большинству функций без пульта ДУ. Обращает на себя внимание выступ на корпусе, под которым находится вентиляционное отверстие.
На задней панели расположен полный комплект разъемов: разъем питания (12V), аудиовход (mini-jack), линейный звуковой вход (2 RCA), аудиовыход (mini-jack), антенный вход, композитный и S-Video входы, VGA-разъемы.
Расположение органов управления, организация охлаждения и разнородные VGA-разъемы напомнили автономные тюнеры производства GOTVIEW.

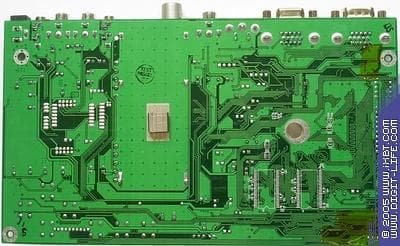

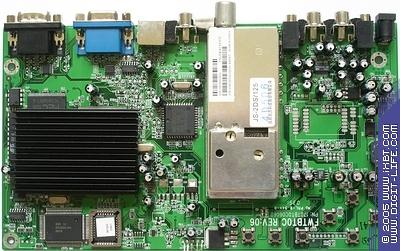

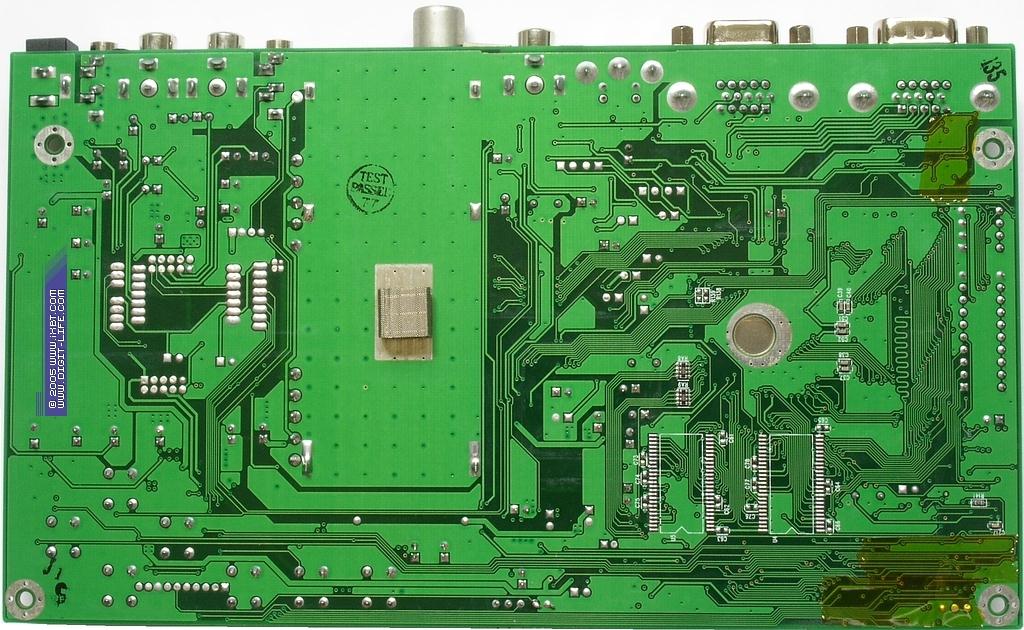

Вскрытие показало правомерность этих предположений. В Creative Montage используется практически тот же дизайн, что и у предыдущей модели этой компании. Впрочем, без отличий не обошлось. Так, несмотря на отсутствие заметных визуальных различий, плата имеет другую ревизию (06, а не 03).

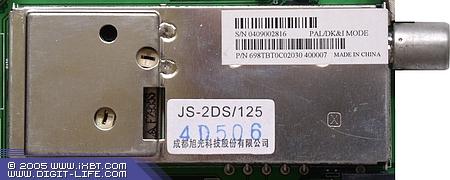

В отличие от ВЧ-блока производства Philips Electronics на тюнерах от GOTVIEW, в данном случае установлен приёмник неустановленного происхождения с маркировкой JS-2DS/125.
Радиатор скрывает видеопроцессор DPTV-SX от Trident Microsystems, Inc. Оцифровка сигнала осуществляется при помощи декодера VPX 3226 E производства Micronas.
Под буфер видеопроцессора и экранное меню используется 2 Мб памяти в 2 модулях производства MEC.
Схожесть элементной базы с тюнерами GOTVIEW позволяет предположить, что наличие режимов с частотой развёртки 75 Гц может зависеть от версии прошивки.
Конфигурация тестового компьютера
- Процессор Athlon 64 3200+ (Socket 939)
- Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
- Оперативная память 2 ГБ (2×1024 МБ PC3200 Samsung)
- Видеокарта HIS RADEON X850 XT Platinum IceQ II
- Звуковая карта Creative Sound Blaster Audigy 2ZS
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
- Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
- DVD ROM 12x/48x Hitachi GD-7500BV
- CD ReWriter TEAC 540E 40x12x48
- DVD ReWriter NEC ND-3500A
- Блок питания Thermaltake HPC-420-102 DF
- Операционная система Windows XP Professional (SP2) ENG
При тестировании использовался монитор Samsung SyncMaster 797DF (CRT).

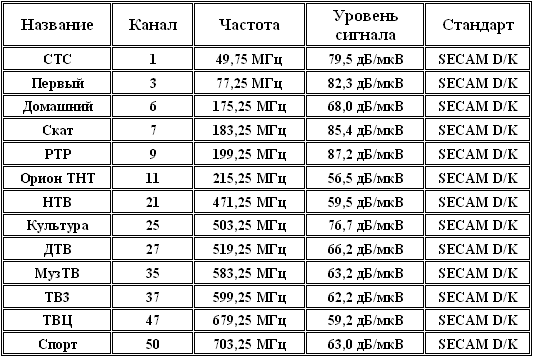

Список эфирных каналов при тестировании
Подключение

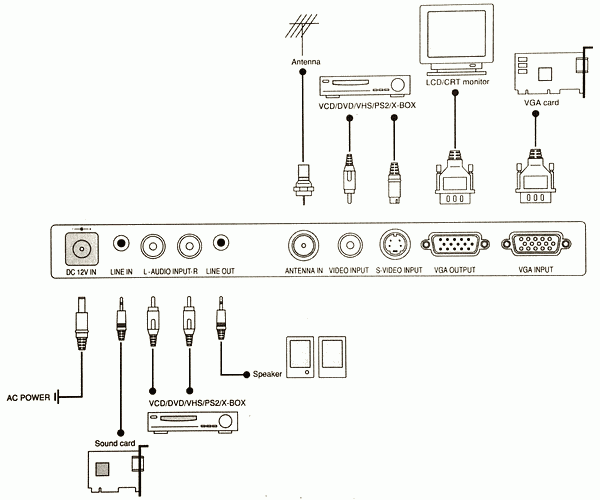

Тюнер не имеет возможности компонентного YCbCr подключения, в связи с чем, схема подключения выглядит следующим образом. Напомним об отличающихся VGA-разъёмах.
Настройка

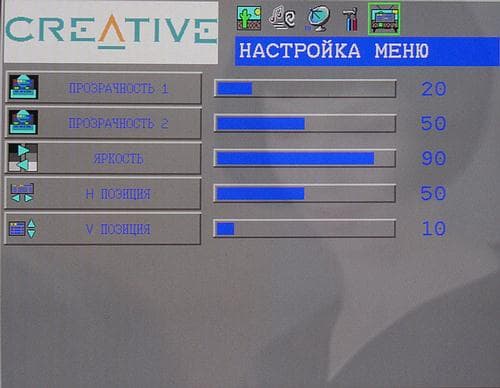

Наличие графического меню с возможностью настройки яркости, прозрачности и расположения, знакомого нам по всё тем же (подобных сравнений в этот раз избежать не удастся) тюнерам от GOTVIEW, вполне предсказуемо. Несмотря на графические элементы, скорость отрисовки меню находится на вполне комфортном уровне.

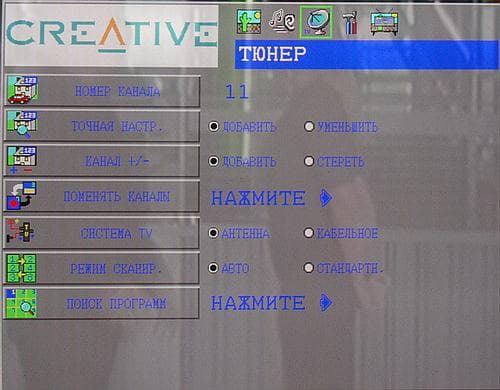

Раздел, отвечающий за настройку каналов, отличается от аналогичного у продукции GOTVIEW наличием на месте автоподстройки опции выбора антенного/кабельного диапазонов. Кроме стандартного поиска по сетке каналов, можно задействовать поиск по частоте (режим Авто).

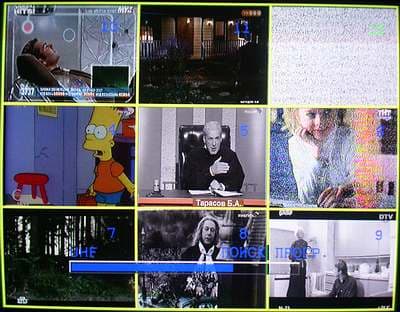

При поиске каналов выводится матрица 3×3 с отображением найденных. Кроме того, прогресс отображается при помощи соответствующего индикатора.
Алгоритм сортировки каналов подробно описан в обзоре GOTVIEW BOX CRYSTAL.
Несмотря на подозрительный ВЧ-блок, при поиске нашлись все каналы. Происхождение селектора сказалось лишь на 11 канале (215.25 МГц) с неуверенным приёмом. Приемлемого качества на этом канале, обеспечиваемого ВЧ-модулями Philips и LG, добиться не удалось.

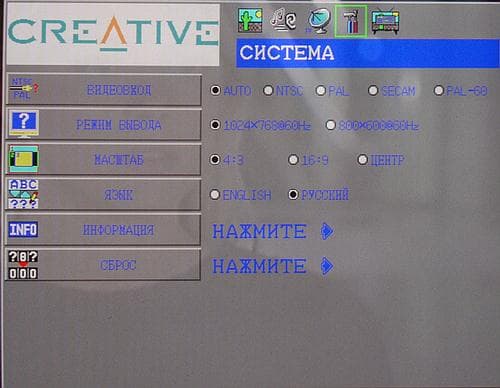

Стандарт цветности выбирается по соседству с выбором разрешения и режимами масштабирования. Нареканий на работу автоопределения в моем случае не возникло.
Кроме изменения соотношения сторон (4:3 и 16:9), доступно центрирование изображения. Здесь же можно изменить язык меню (поддерживаются английский и русский варианты интерфейса).

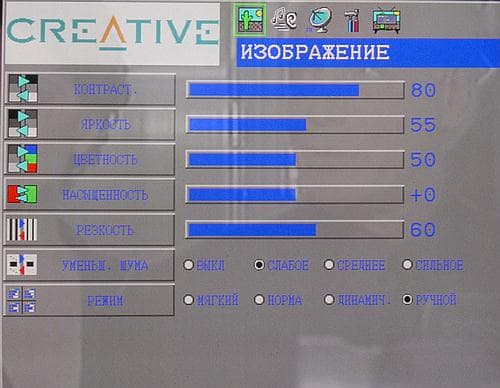

В настройках изображения традиционно находится выбор режимов работы системы шумоподавления. 4 режима (включая полное отключение) позволяют найти приемлемый баланс между чёткостью и наличием помех. К том уже, в большинстве случаев достаточно режима WEAK (СЛАБОЕ). Кроме ручной настройки параметров изображения (контраст, яркость, цветность, насыщенность и резкость), предусмотрено три предустановленных режима.

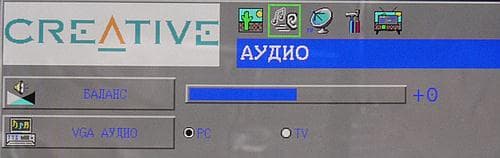

Звуковые настройки сведены к минимуму. Это баланс и выбор источника — компьютер или тюнер.
Режим вывода видеоизображения поверх рабочего стола (Picture In Picture у AVerTV Box 9, Picture on Picture у Greenwood TV POP 1280S), позволяющий сочетать просмотр телеэфира с использованием компьютера для других целей, у Creative Montage отсутствует.
Многоканальный предварительный просмотр с матрицей 3х3 вызывается кнопкой PREVIEW на пульте. Звук в этом режиме отсутствует. Кнопка FREEZE на пульте ДУ позволяет зафиксировать кадр.
Часы и таймер включения/отключения не предусмотрены.
Качество

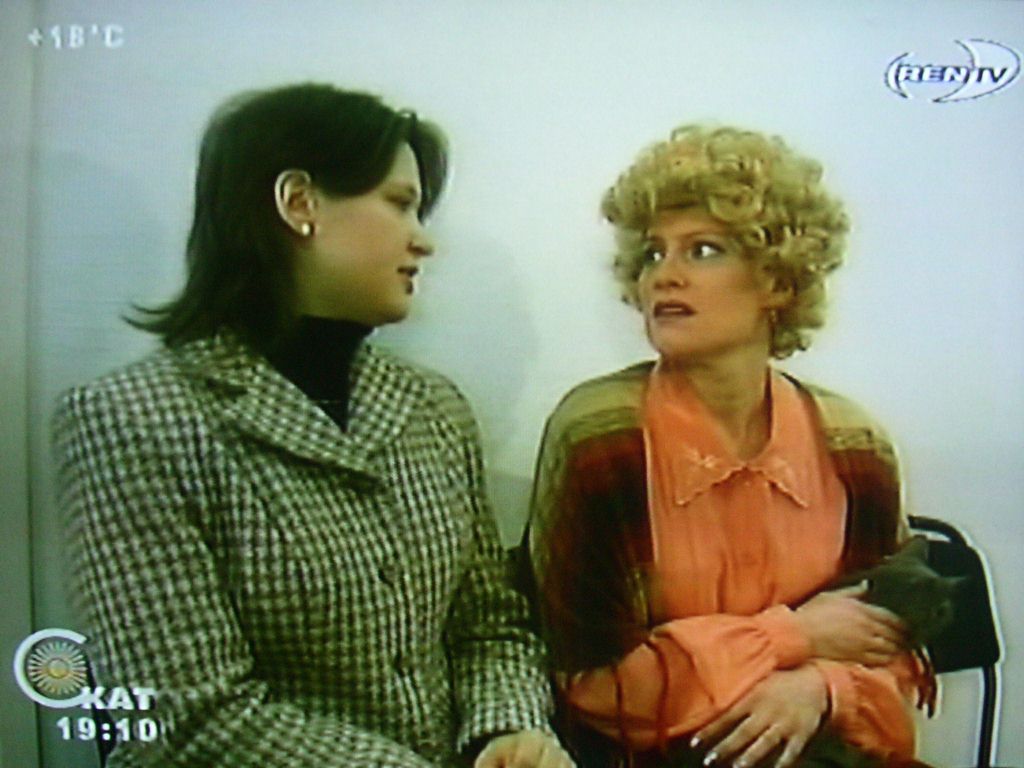

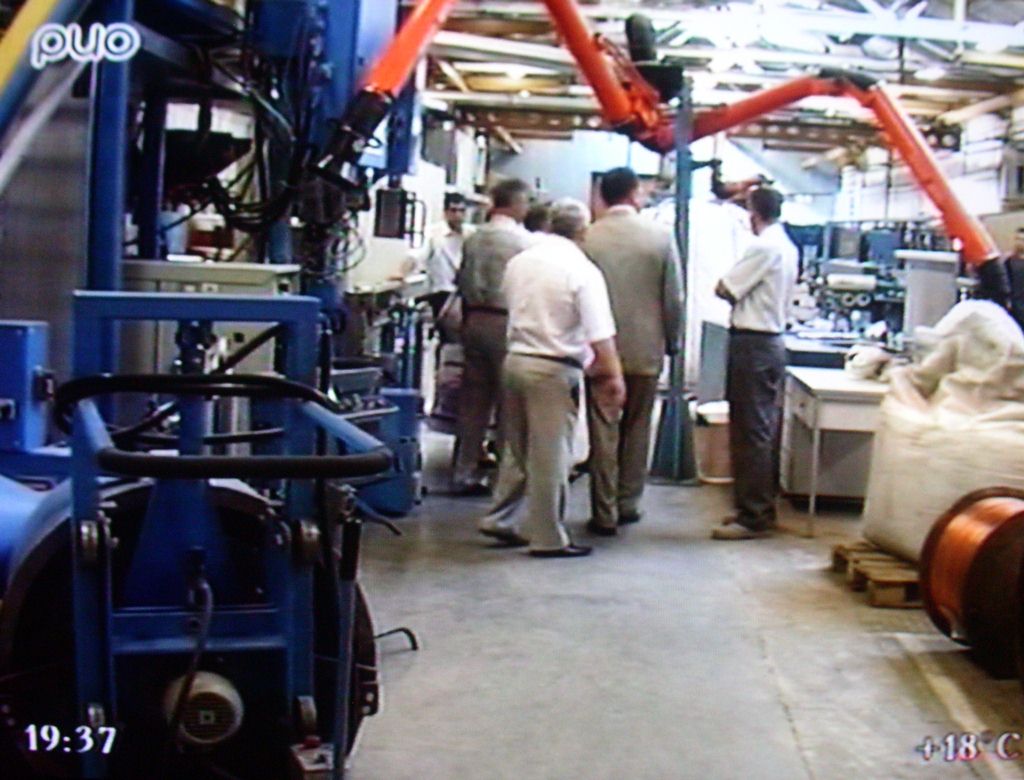

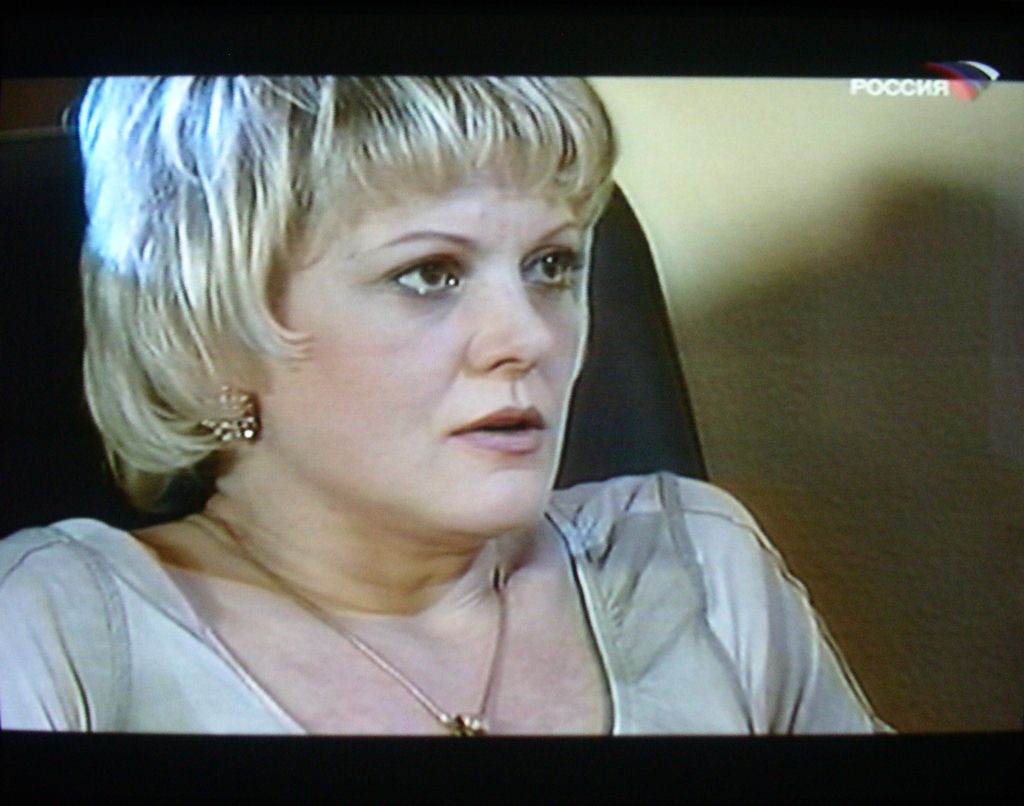

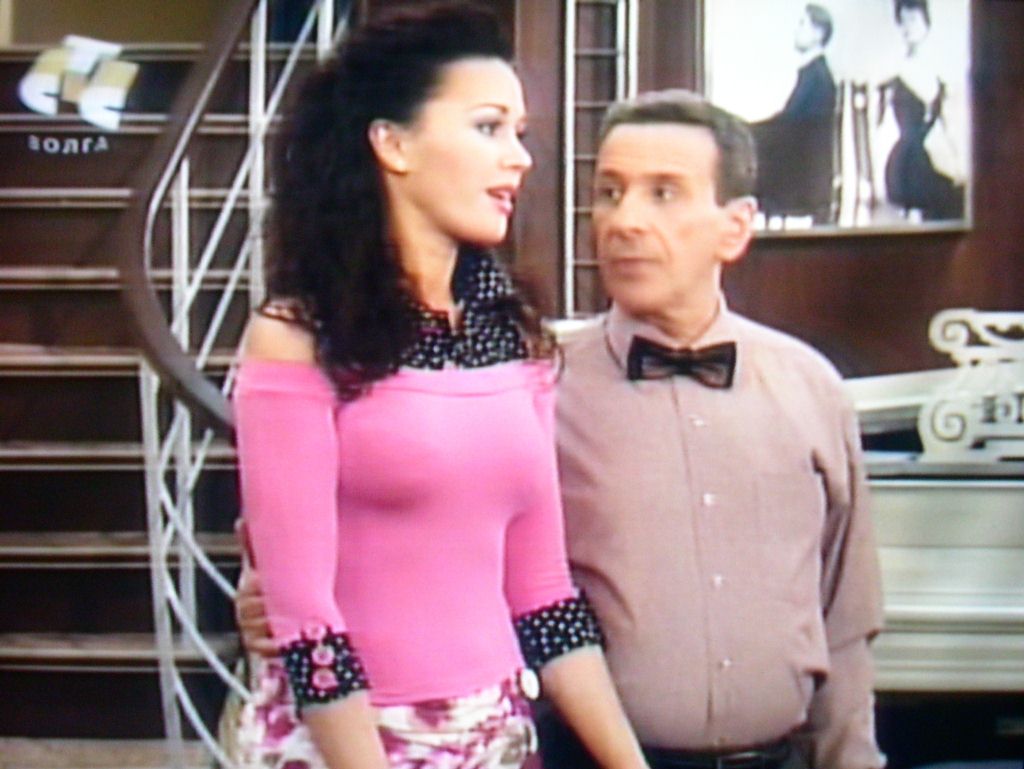

Несмотря на видеопроцессор предыдущего поколения, по качеству изображения Creative Montage способен конкурировать с большинством современных автономных тюнеров, в особенности, оснащённых АЦП от Philips серии SAA711x. С поправкой на используемый ВЧ-блок, разумеется. Отметим хорошую цветопередачу, высокую чёткость, корректную работу алгоритма деинтерлейсинга и настраиваемые режимы шумоподавления.
Качество звука находится на хорошем уровне. Напомним, что декодированию стереозвука эта модель не обучена.
При перемотке кассеты на подключенном к композитному разъему видеомагнитофоне срыва синхронизации не наблюдалось.
VGA-кабель из комплекта поставки имеет хорошее качество, «замыливания» изображения на мониторе даже на высоких разрешениях замечено не было.
К разряду досадных мелочей можно отнести несколько секунд созерцания логотипа при инициализации тюнера. Впрочем, при практическом использовании этот эффект можно свести к минимуму при помощи быстрого переключения кнопкой PC/Video на пульте ДУ.
Пульт ДУ

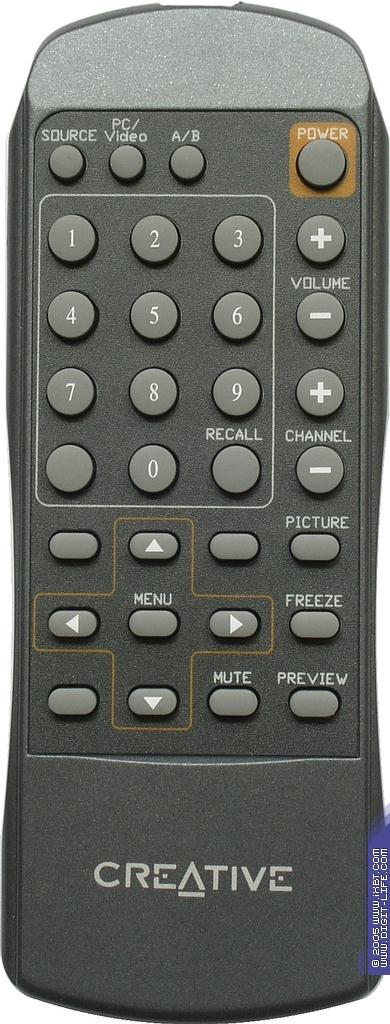

С подобным пультом ДУ мы также встречались. Эргономика, на мой взгляд, не очень удачна, кнопки нижней группы мелковаты, нажатие неинформативно. Впрочем, привыкнуть можно. Похоже, что такими пультами комплектуются и более функциональные устройства. Это позволяет объяснить наличие неиспользуемых кнопок. Полупрозрачная передняя панель Creative Montage позволяет избежать имевшихся у тюнеров от GOTVIEW проблем с совмещением ИК-приемника на плате и соответствующего окна на корпусе.
Выводы
Вряд ли, инженеры Creative Technology имеют какое-либо отношение к разработке данного устройства. Впрочем, ОЕМ-соглашения давно стали неотъемлемой частью компьютерного бизнеса. Таким образом, наличие громкого имени на коробке в данном случае особого значения не имеет.
Плюсы
- Хорошее качество изображения и звука
- Деинтерлейсинг
- Настройка по частоте
- Возможность сортировки каналов
- Хорошее качество деинтерлейсинга
- Система шумоподавления
- Масштабирование изображения
- Режим PREVIEW
- Функция остановки изображения FREEZE
- Русифицированное графическое меню
- Минимальное влияние в тракте монитор-видеокарта
Минусы
- Отсутствие поддержки частоты развёртки 75 Гц
- Отсутствие поддержки разрешения 1280×1024
- Отсутствие поддержки декодирования стереозвука
- Отсутствие режима вывода видеоизображения поверх рабочего стола
- Отсутствие звука в режиме многоканального предварительного просмотра
- Отсутствие таймера
- Отсутствие возможности компонентного YCbCr подключения внешних источников
Безусловно, на момент начала выпуска Creative Montage был куда более конкурентоспособной моделью, нежели в нынешней ситуации на рынке автономных тюнеров. С другой стороны, от конкурентов в данном ценовом диапазоне (AVerTV Box 5 Live, GOTVIEW TV BOX), эта модель существенно отличается только пресловутым ограничением в 60 Гц и несколько худшим ВЧ-блоком. Автономные тюнеры от менее именитых производителей (Greenwood, Kworld), как правило, ухудшают качество изображения на CRT мониторах при подключении. Таким образом, при определённых обстоятельствах покупка Creative Montage может оказаться оправданной.
Средняя текущая цена (количество предложений) Creative Montage в московской рознице: Н/Д(0)
