Thermaltake BigTyp 14Pro
Комплектация. Продукт поставляется в большой картонной упаковке с внутренним пластиковым блистером. Упаковка отличается красочным оформлением и снабжена подробным описанием внутреннего содержимого с листингом техническо-эксплуатационных параметров и большим числом иллюстративных фотографий.
![](premium5-coolers-shootout/tt-bigtyp14-box.jpg)
![](premium5-coolers-shootout/tt-bigtyp14-box-rear.jpg)
Поставка включает собственно сам кулер, набор мультплатформенного крепежа (поддерживаются платформы Intel LGA775 и AMD Socket 754/939/AM2), пакетик с термопастой, гарантийную карточку и техническое руководство (присутствует русскоязычная инструкция).
![](premium5-coolers-shootout/tt-bigtyp14-pack.jpg)
Общетехническая характеристика. Кулер представлен радиатором «горизонтального» конструктива, который активируется «интегрированным» вентилятором (крыльчатка 140х140х30 мм). Габариты 156х155х128 мм. Вес 800 г (без учета крепежа).
![](premium5-coolers-shootout/tt-bigtyp14pro.jpg)

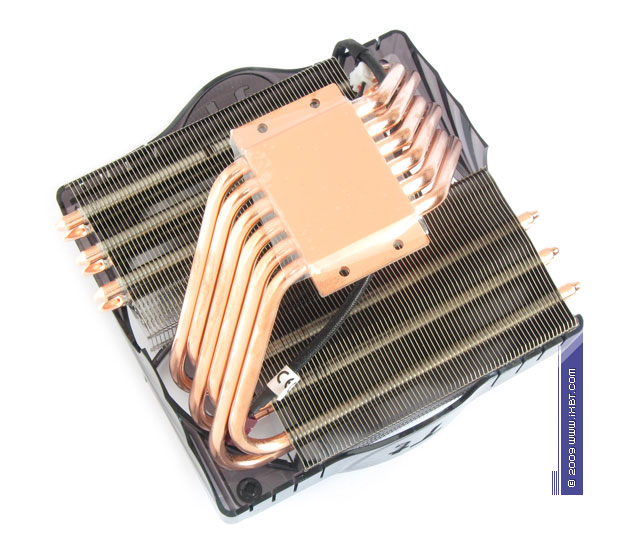

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией медно-алюминиевого теплосъемника 65х40х12 мм, 6 медных тепловых трубок диаметра 6 мм и 2 секций алюминиевого оребрения (69 пластин в каждой секции, общая площадь поверхности теплообмена порядка 5500 см2).
![](premium5-coolers-shootout/tt-bigtyp14pro-rearside.jpg)
![](premium5-coolers-shootout/tt-bigtyp14pro-side.jpg)
![](premium5-coolers-shootout/tt-bigtyp14pro-backside.jpg)
Достоинствами конструктива BygTyp 14Pro являются:
- насыщенный теплотранспорт 6 трубок, формирующие 12 участков теплосброса в оребрении
- высокое качество сопряжения рабочих элементов (эффективный термоконтакт в парах «теплосъемник-трубки» и «трубки-оребрение» обеспечен добротной пайкой)
- развитая поверхность теплообмена (для сравнительно компактных габаритов «горизонтального» оребрения)
- размеренная постановка трубок в секциях (без скученности и с минимальным взаимным подогревом)
![](premium5-coolers-shootout/tt-bigtyp14pro-hs.jpg)
![](premium5-coolers-shootout/tt-bigtyp14pro-hs-upside.jpg)
В то же время, радиатор BygTyp 14Pro обнаруживает и весьма спорные моменты это:
- излишне уплотненная постановка пластин (шаг 1,5 мм), которая повышает импеданс оребрения, затрудняя его продув в условиях слабонапорных потоков
- пластиковый кожух на оребрении, усложняющий теплообмен при дефиците вентиляции
Экспертно-техническая оценка радиатора: хорошо.
Конструктивные особенности (вентилятор). Кулер оборудован вентилятором Everflow FB14025BL («открытая» крыльчатка, номинальная скорость вращения 1600 об/мин). Позитивными нюансам этого вентилятора можно засчитать умеренно-агрессивную аэродинамику (которая дает весьма серьезную производительность в высокоскоростных функциональных режимах) и добротную электромеханику (комбинированный подшипник подшипник скольжения плюс подшипник качения, обвязка мотора на базе драйвера Sanyo LB11961, приправленная «стабилизирующими» конденсаторами).
![](premium5-coolers-shootout/tt-bigtyp14pro-upside.jpg)
Однако, как и в случае с радиатором, набортный вентилятор BygTyp 14Pro также выявляет некоторые капризные детали это:
- весьма спорная техническая реализация сочленения лопастей и ступицы крыльчатки («нижняя» кромка лопасти проходит под прямым углом почти до центра ступицы, что негативно влияет на производительность в низкоскоростных режимах)
- пластиковые подвесы-распорки, которые «формально» должны демпфировать структурные вибрации (но на практике вибрации даже несколько усиливаются при их активном участии)
![](premium5-coolers-shootout/tt-bigtyp14pro-fan-backside.jpg)
Экспертно-техническая оценка вентилятора: хорошо.
Эксплуатационная эргономика. Инсталляционный комплекс продукта выглядит вполне дружелюбным в системах AMD установка кулера производится с помощью стандартизованной крепежной клипсы, а для Intel LGA775 предусмотрен комплект специализированных крепежных планок и метизов (радиатор фиксируется гайками с обратной стороны материнской платы).
![](premium5-coolers-shootout/tt-bigtyp14-clip.jpg)
Однако другие эксплуатационные моменты в большей мере разочаровывают, чем воодушевляют. В укор BygTyp 14Pro следует поставить:
- «интегрированный» регулятор электропитания вентилятора в закрытых корпусах доступ к этому приспособлению объективно лимитирован (реализация ШИМ-контроля здесь напрашивается сама собой)
- бюджетную кремнийорганическую термопасту (продвинутый термоинтерфейс был бы гораздо более уместным в рамках этого хай-эндового продукта)
![](premium5-coolers-shootout/tt-bigtyp14pro-setup.jpg)
![](premium5-coolers-shootout/tt-bigtyp14pro-setup-side.jpg)
Экспертно-техническая оценка эксплуатационных параметров: хорошо.
Итак, профилактический осмотр нашими сегодняшними подопытными успешно пройден, пора обратиться к результатам тестов!
