Scythe Mugen 2
Комплектация. Продукт поставляется в компактной картонной упаковке, снабженной внятным и подробным описанием внутреннего содержимого с детальным листингом техническо-эксплуатационных параметров, а также большим числом иллюстративных фотографий.
![](premium5-coolers-shootout/sc-mugen2-box.jpg)
![](premium5-coolers-shootout/sc-mugen2-box-rear.jpg)
Поставка включает радиатор, вентилятор (серии Slip Stream), набор мультплатформенного крепежа (поддерживается широчайший спектр платформ Intel Socket 478, LGA775 и LGA1366, плюсом сокеты AMD Socket 754/939/AM2), крепежные клипсы для вентилятора, пакетик с термопастой и техническое руководство (присутствует русскоязычная инструкция).
![](premium5-coolers-shootout/sc-mugen2-pack.jpg)
Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 120×120×25 мм. Габариты 130×100×158 мм (без учета набортного вентилятора). Вес 870 г (без учета крепежа).
![](premium5-coolers-shootout/sc-mugen2.jpg)
Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано композицией медного теплосъемника 38×50×2 мм, вспомогательного алюминиевого радиатора 80×38×33 мм, 5 медных тепловых трубок диаметра 6 мм и мультисекционного алюминиевого оребрения (5 секций, по 46 пластин в каждой секции, общая площадь поверхности теплообмена порядка 10500 см2).
![](premium5-coolers-shootout/sc-mugen2-hs.jpg)
![](premium5-coolers-shootout/sc-mugen2-hs-frontside.jpg)
![](premium5-coolers-shootout/sc-mugen2-hs-side.jpg)
![](premium5-coolers-shootout/sc-mugen2-hs-upside.jpg)
![](premium5-coolers-shootout/sc-mugen2-hs-backside.jpg)
Существенными плюсами конструктива Mugen 2 являются:
- оригинальное и технически изящное разделение оребрения на 5 секций (это нововведение повышает эффективность ребра, вовлекая в продуктивный теплообмен всю доступную поверхность оребрения)
- сбалансированный шаг размещения пластин (чуть больше 2 мм), что позволяет развить поверхность теплообмена до рекордных величин, и практически без ущерба в гидравлической эффективности радиатора
- вспомогательный алюминиевый радиатор (разгружает теплосъемные фрагменты тепловых трубок)
- широкая расстановка тепловых трубок в оребрении (без скученности и взаимного подогрева)
Спорным моментом может выступить разве что только упрощенное сопряжение трубок и пластин оребрения (которое выполнено механическим обжатием). Впрочем, судя по итоговой результативности Mugen 2, этот нюанс какого-то значимого влияния на эффективность кулера не оказывает.
Экспертно-техническая оценка радиатора: отлично.
Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором Slip Stream (модель YLT SY1225SL12LM-P), номинальная скорость вращения крыльчатки 1300 об/мин.
![](premium5-coolers-shootout/sc-slipstream-side.jpg)
В качестве сильных сторон этого вентилятора следует отметить:
- агрессивную аэродинамику, заточенную под расход (почти что критические углы постановки лопасти 60° у ступицы и 40° на внешней кромке, увеличенное «рабочее поле» соотношение радиусов ступицы и лопасти 0,30)
- акустические улучшайзеры (сглаженные кромки лопасти, спиралевидные стойки статора)
- добротную механику и электронику (полнокомплектный подшипник скольжения со всеми положенными сальниками, управляющая схема на базе чипа Sanyo LB11961 со «стабилизирующими» конденсаторами)
![](premium5-coolers-shootout/sc-slipstream-backside.jpg)
Слабой стороной вентилятора Slip Stream выступает дефицит давления (что особенно чувствуется в низкоскоростных функциональных режимах). Но при взаимодействии с оптимизированным радиатором Mugen 2, где «импеданс» невысок (и важен как раз именно «номинальный» расход, а не давление), комплектный вентилятор способен сформировать гармоничный и производительный дуэт. Так что, в рамках рассматриваемого кулера на этот аспект можно смело закрыть глаза.
Экспертно-техническая оценка вентилятора: отлично.

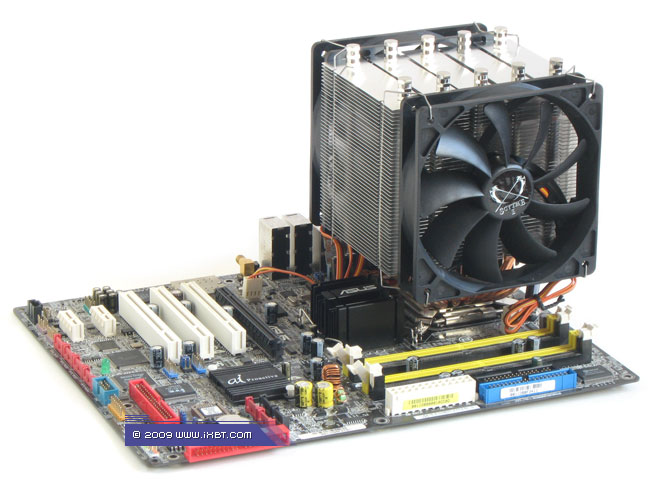

Эксплуатационная эргономика. Инсталляционный комплекс продукта не отличается истинным дружелюбием к пользователю, но, по сравнению с конкурирующими кулерами, предусматривает более удобоваримые процедуры на платформе LGA775 радиатор фиксируется с помощью универсальной пластины-супинатора и комплектных крепежных планок (которые прикручиваются к подошве), дополнительные приспособления устанавливать не требуется.
![](premium5-coolers-shootout/sc-mugen2-clip.jpg)
Однако в случае платформой LGA1366 некоторые затруднения все-таки могут возникнуть они связаны с довольно сложными манипуляциями по демонтажу референсного супинатора сокета.
Эксплуатационными плюсами Mugen 2 засчитываются:
- ШИМ-контроль оборотов вентилятора (скорость варьируется в диапазоне 500-1300 об/мин)
- эффективная комплектная термопаста (замес на основе оксида алюминия)
- подробная русскоязычная инструкция
![](premium5-coolers-shootout/sc-mugen2-setup.jpg)
![](premium5-coolers-shootout/sc-mugen2-setup-side.jpg)
Экспертно-техническая оценка эксплуатационных параметров: отлично.
