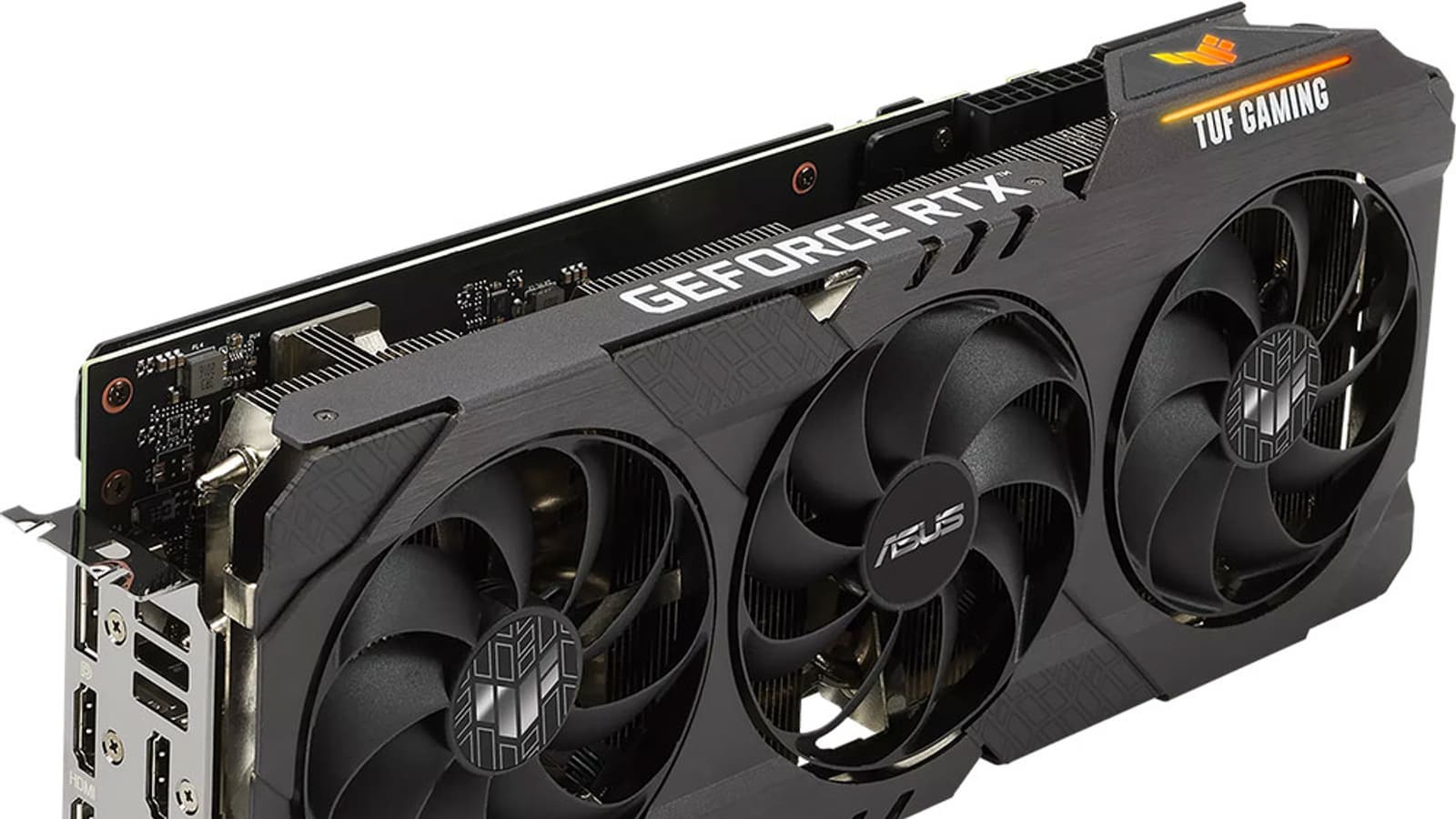

Обзор видеокарты Asus TUF Gaming GeForce RTX 3070 OC Edition 8 ГБ

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus TUF Gaming GeForce RTX 3070 OC Edition 8 ГБ 256-битной GDDR6.

Кратко о главном

Приветствуем тебя, читатель, независимо от того, геймер ты или майнер. В данном обзоре мы распакуем и проведем тесты видеоускорителя — фабрично немного разогнанной модели Asus TUF Gaming GeForce RTX 3070. Эта видеокарта прекрасно покажет себя в разрешениях Full HD и 2.5К. На 4К-экране иногда не будет хватать FPS, но не во всех играх. Если в игре имеется поддержка DLSS, то это великолепно, ее стоит включить вне зависимости от того, какое у вас разрешение экрана, прибавку к скорости можно получить едва ли не двукратную. DLSS поможет компенсировать потерю FPS при включении трассировки лучей.

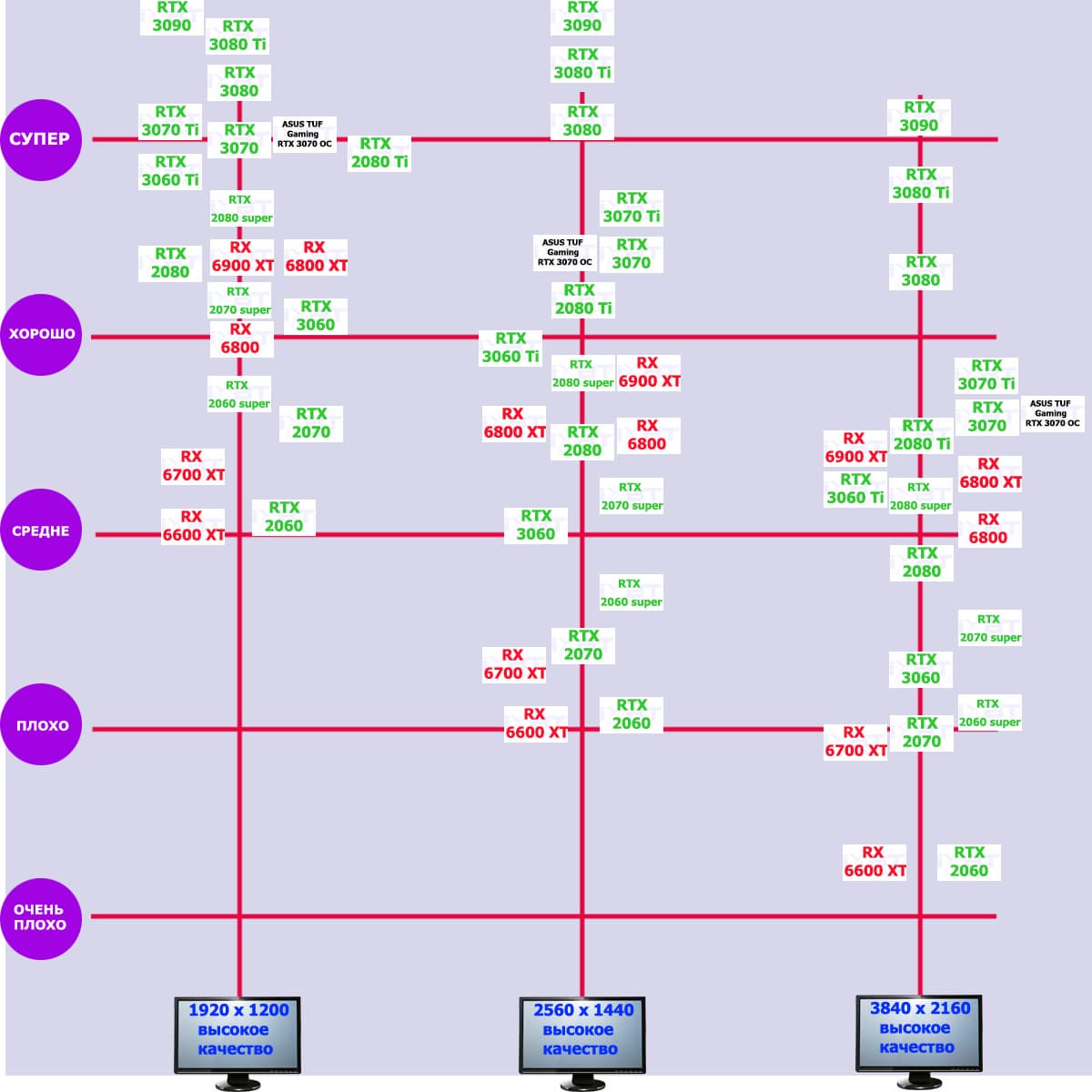

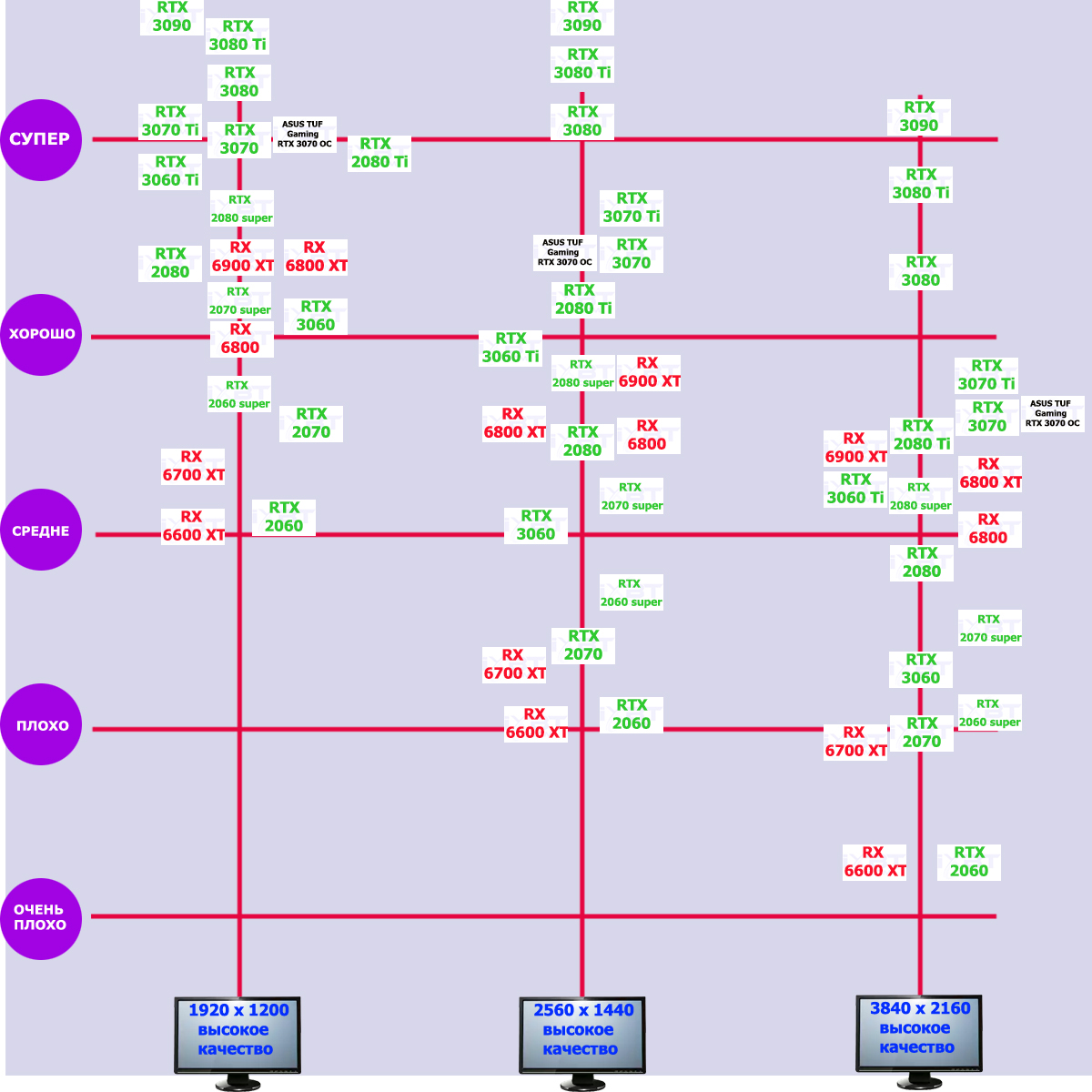

Приводим сводные диаграммы производительности всех современных семейств видеокарт и рассматриваемого сегодня ускорителя. Все они нами оцениваются по шкале из пяти градаций (субъективно, разумеется).

Игры без использования трассировки лучей (классическая растеризация)

TUF Gaming GeForce RTX 3070 — это конкурент Radeon RX 6700 в классических играх без Ray Tracing. Он позволяет очень комфортно играть в разрешении 2.5К при условии максимальных настроек графики, а некоторые игры нормально пойдут и в разрешении 4К. Карта Asus на штатных частотах чуть быстрее (в среднем около 4%-5%), чем референс-карта Nvidia.

Игры с использованием трассировки лучей

Видеокарты с графическими процессорами Nvidia серии RTX имеют отдельные блоки для расчета трассировки лучей. А использование этой технологии позволяет более чувственно ощутить атмосферу реалистичности в игре за счет отражений от объектов, бликов, пламени и взрывов, что было бы невозможно (или можно, но с огромными дизайнерскими трудозатратами) при использовании только классической растеризации. Отражения также тесно соседствуют с физикой происходящих явлений в игре: свойствами поверхностей, дымностью в джунглях, или, например, проезжающей технике в игре, также мы видим детальную прорисовку на тех же лужах (например, игра The Medium позволяет ощутить всю нагляднj прелесть трассировки лучей). Что касается производительности именно RTX 3070 и карты Asus, то в данном случае уже вряд ли мы сможем получить приемлемый комфорт в 4К, а вот 2.5К — по-прежнему гож.

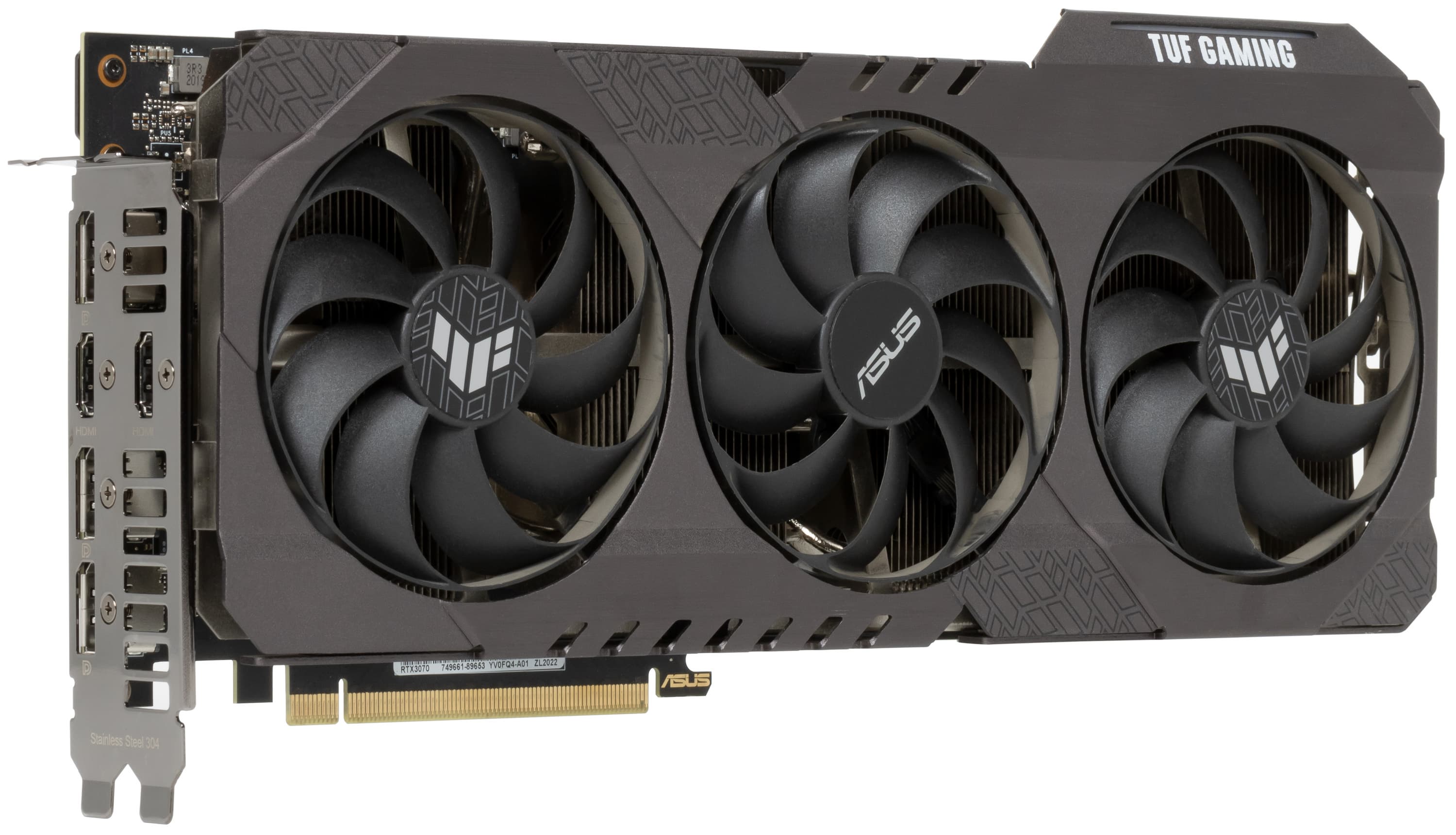

Характеристики карты

• 300 мм в длину
• 53 мм в ширину («2,7-слотовый дизайн»)
• 140 мм в высоту
• 3×DisplayPort 1.4a + 2×HDMI 2.1
• 2 8-контактных разъема питания

Память

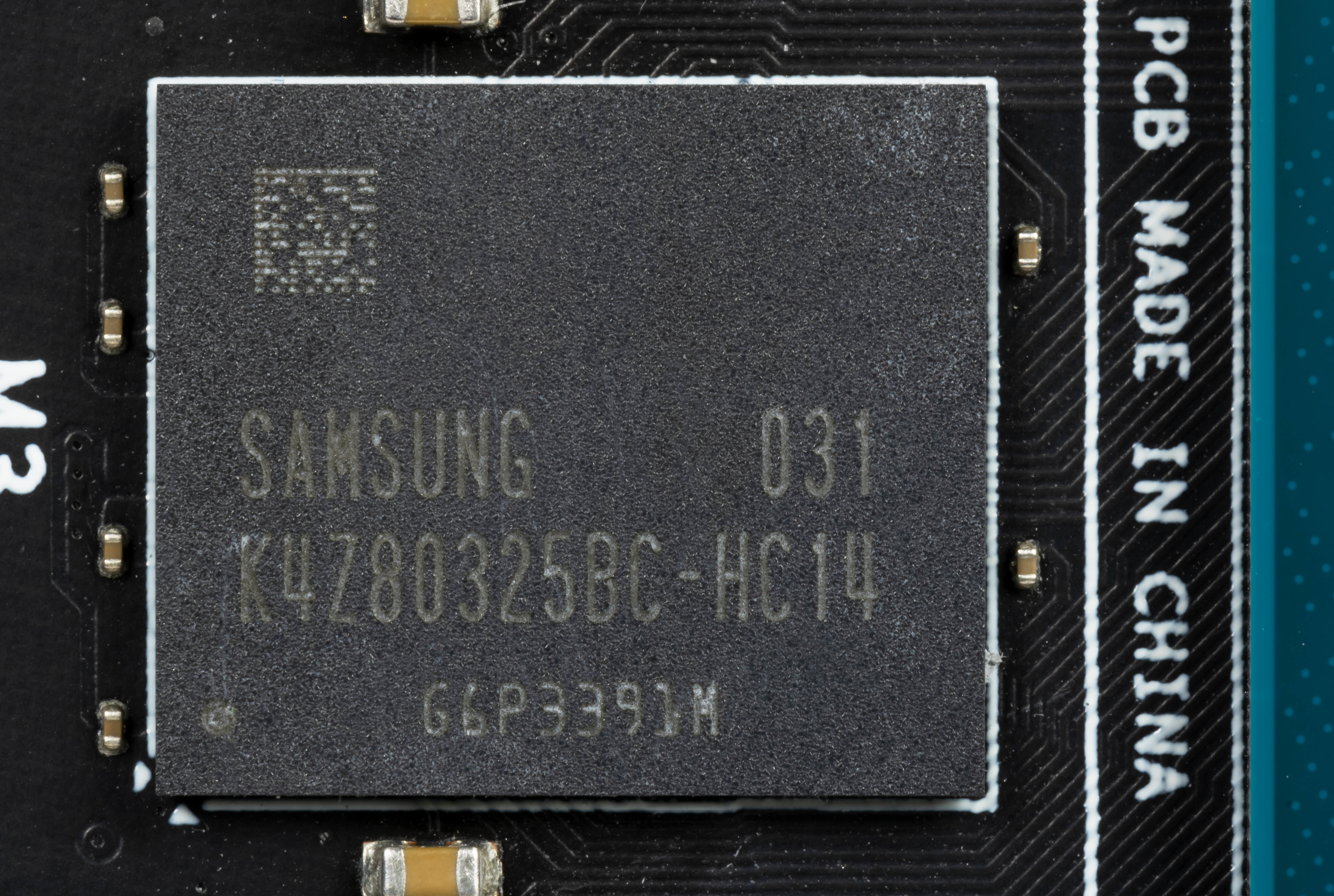

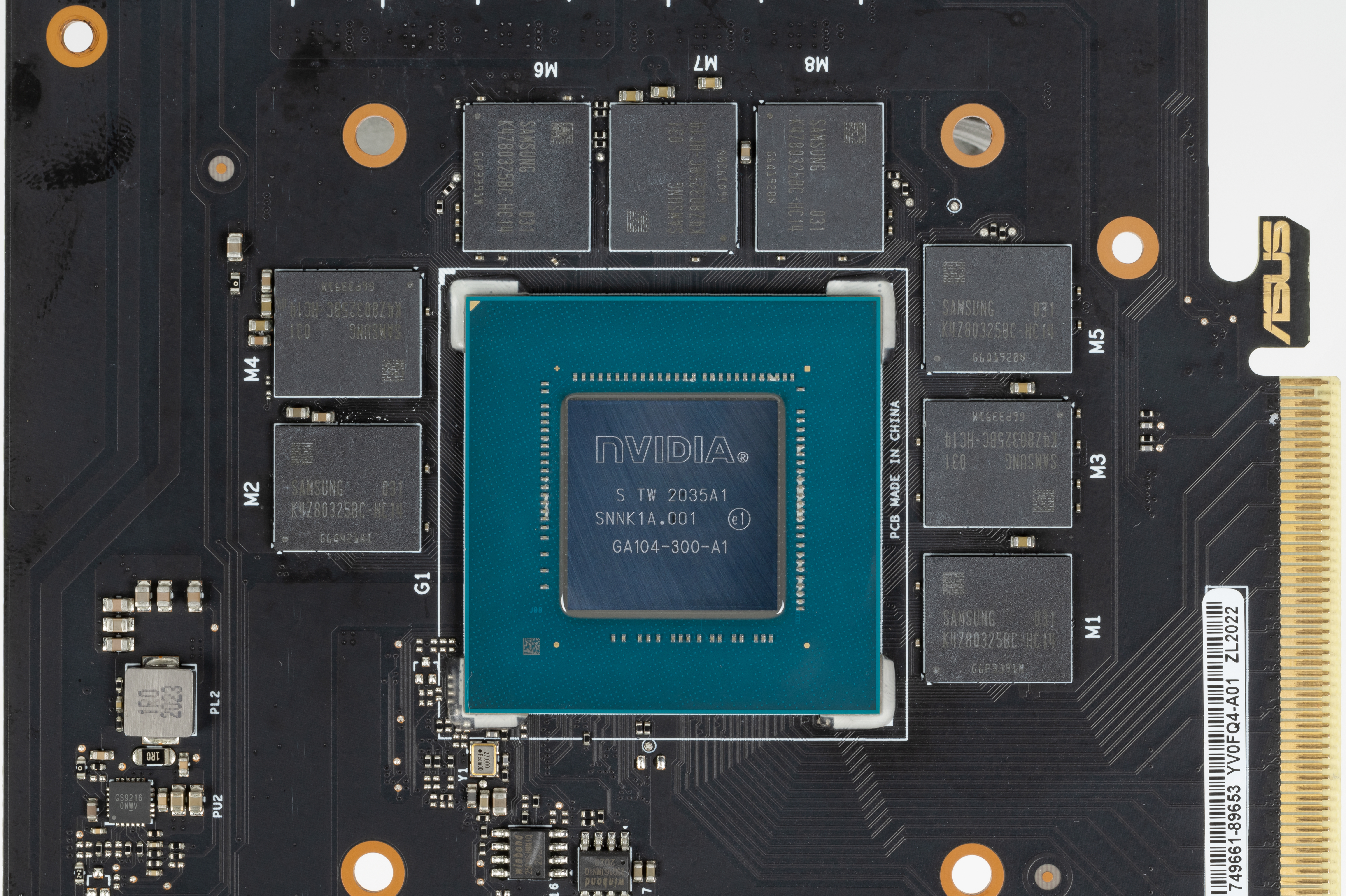

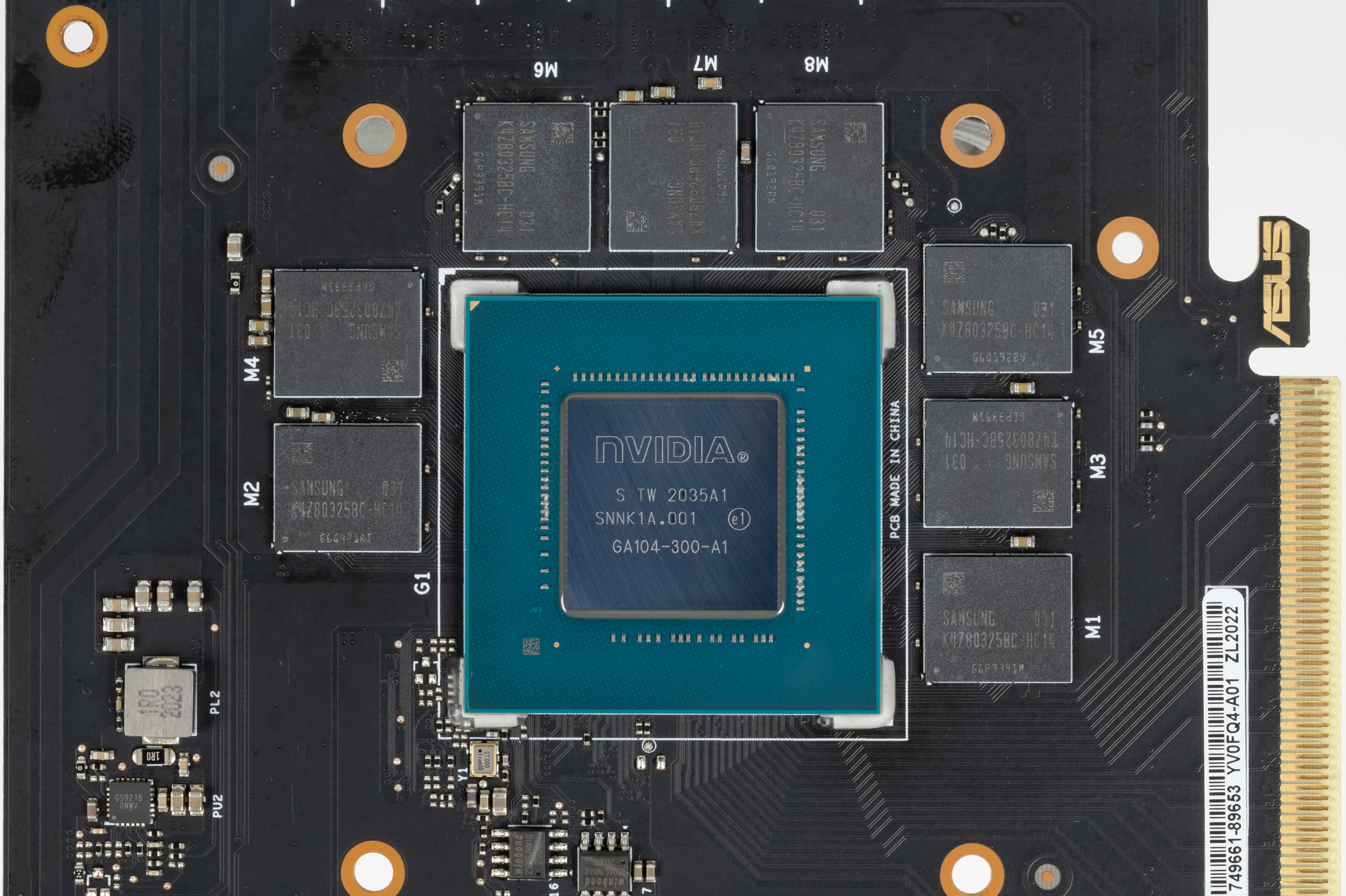

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC14) рассчитаны на условную номинальную частоту работы в 3500 (14000) МГц.

Особенности карты и сравнение с референсной Nvidia GeForce RTX 3070

Asus TUF Gaming GeForce RTX 3070 OC Edition (8 ГБ)	Nvidia GeForce RTX 3070 8 ГБ

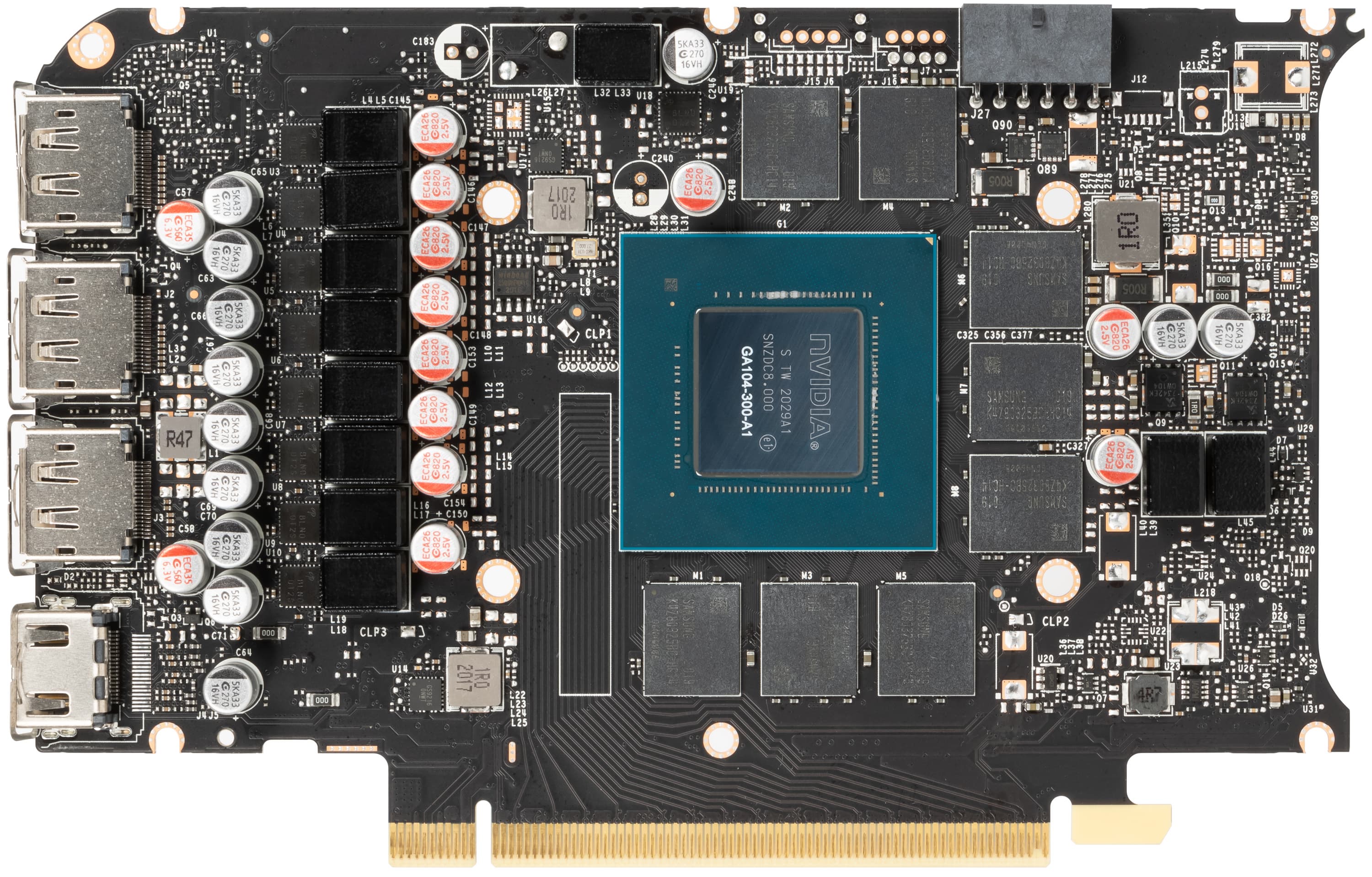

вид спереди

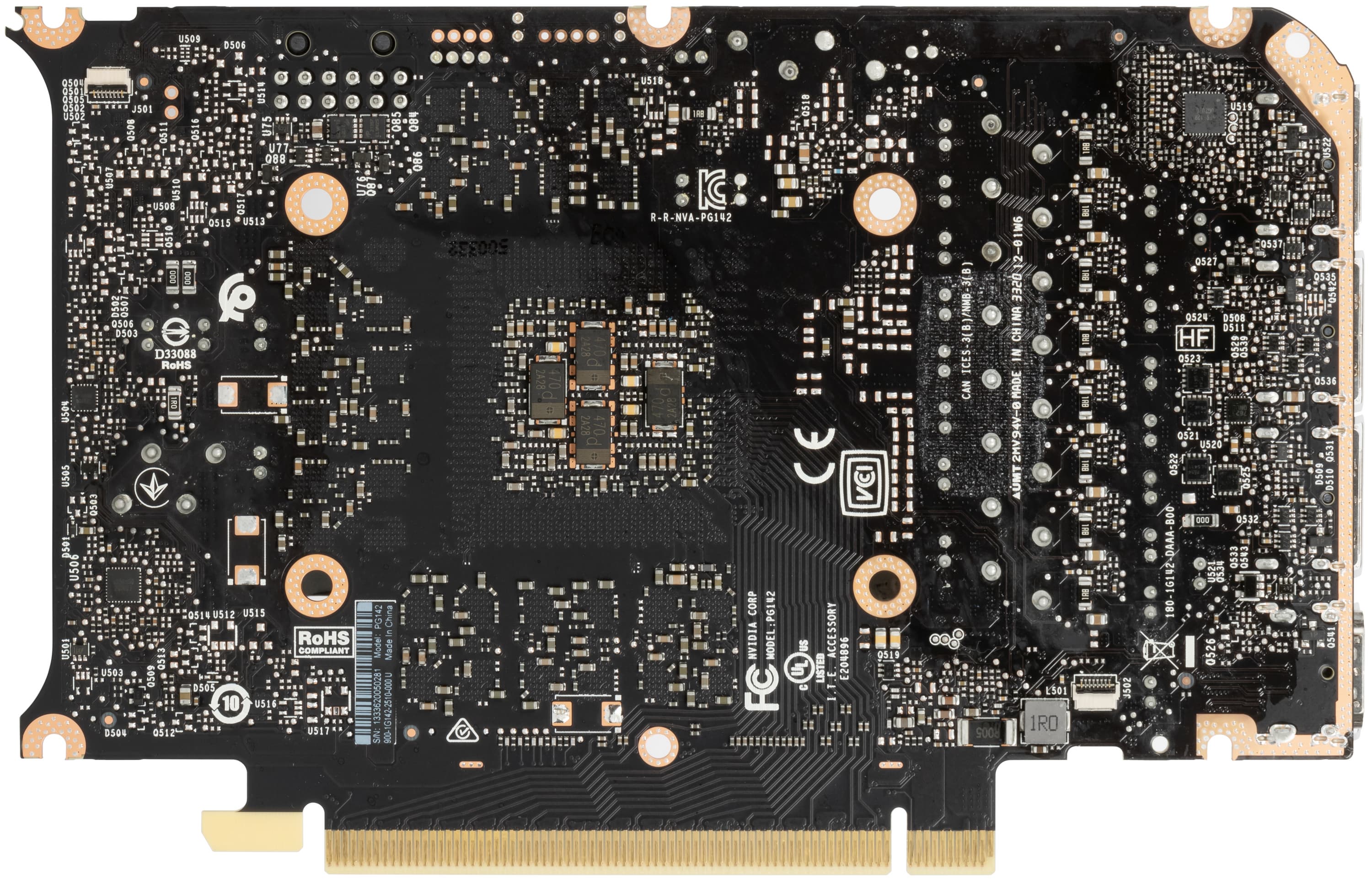

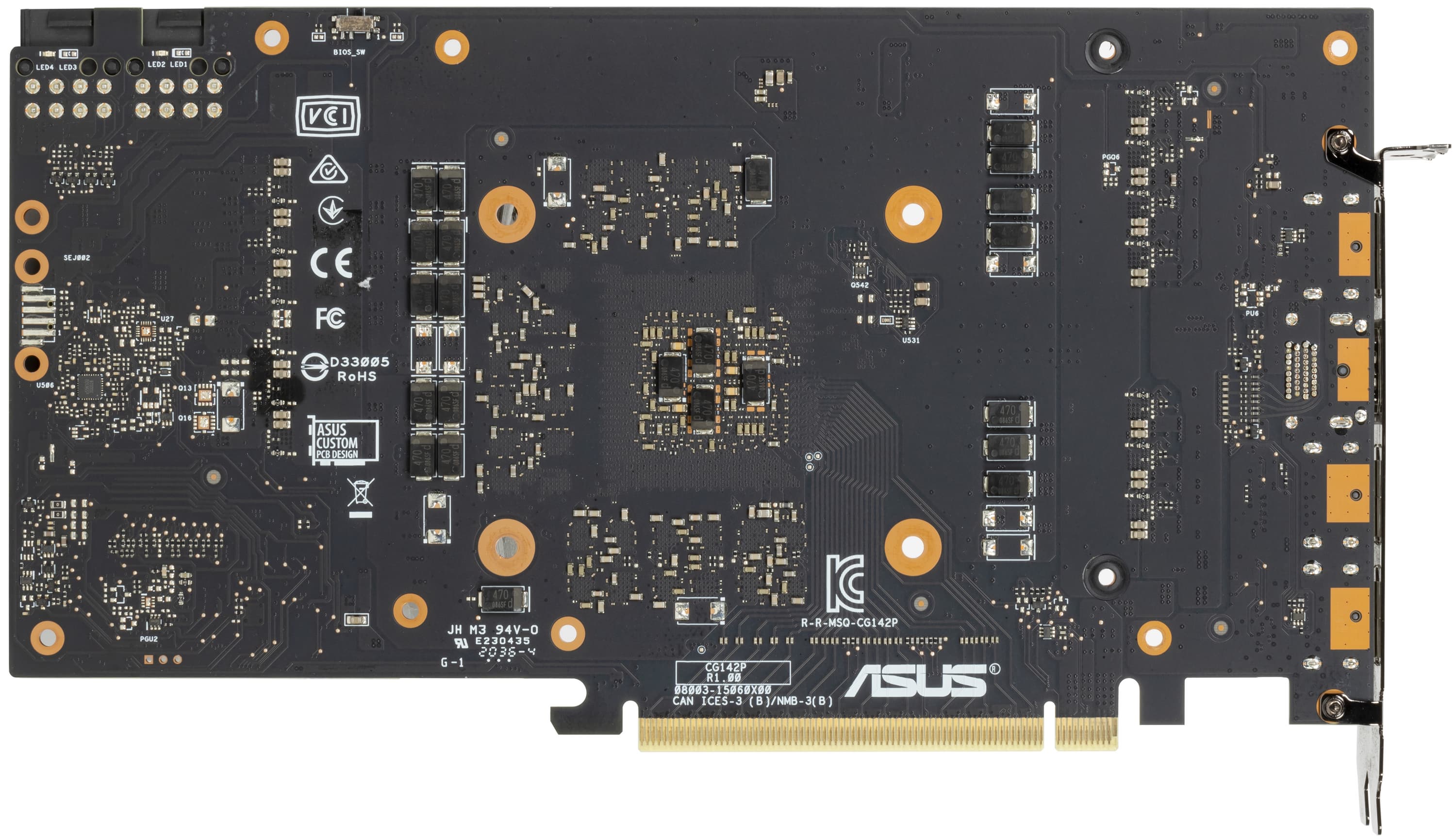

вид сзади

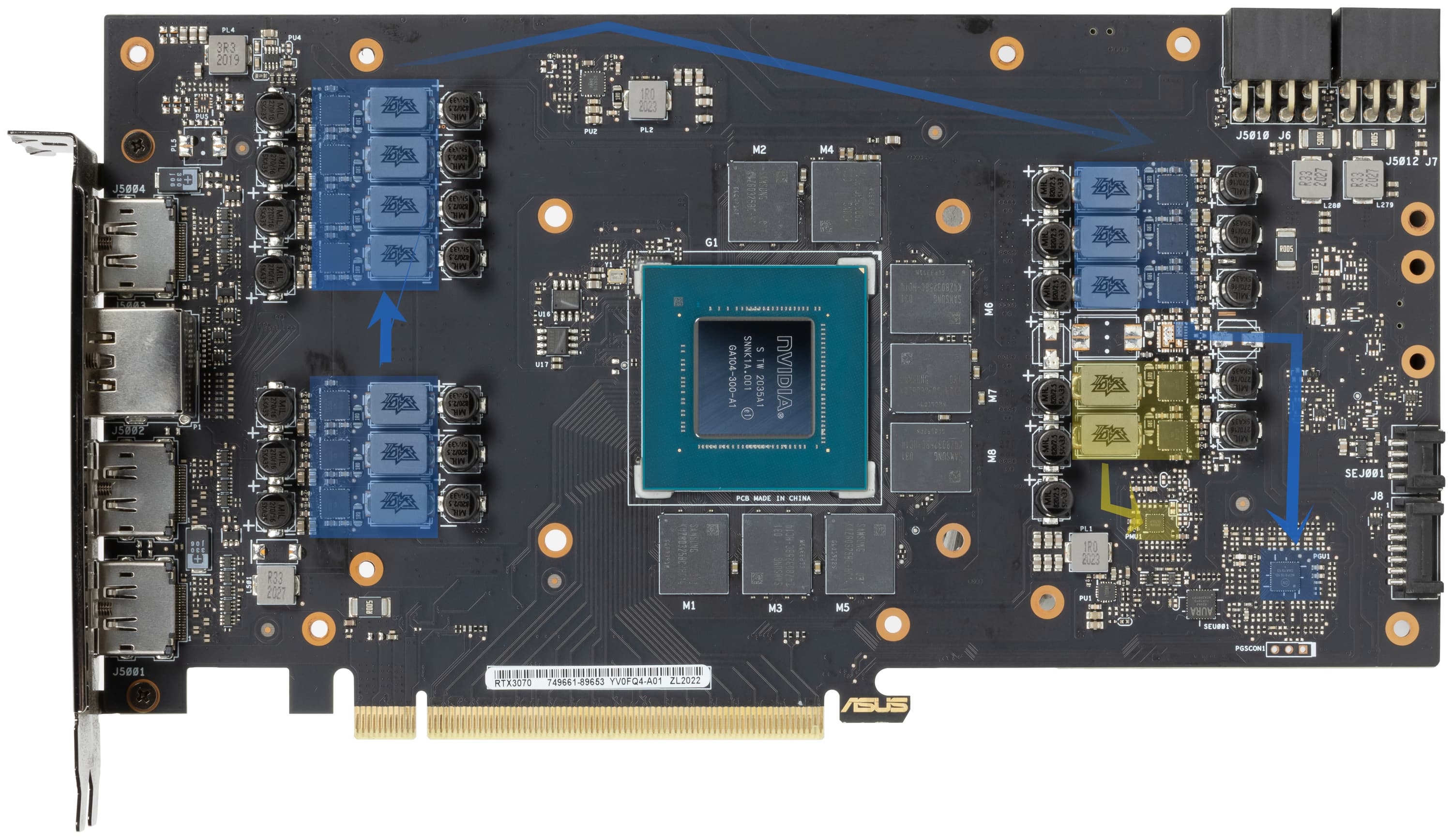

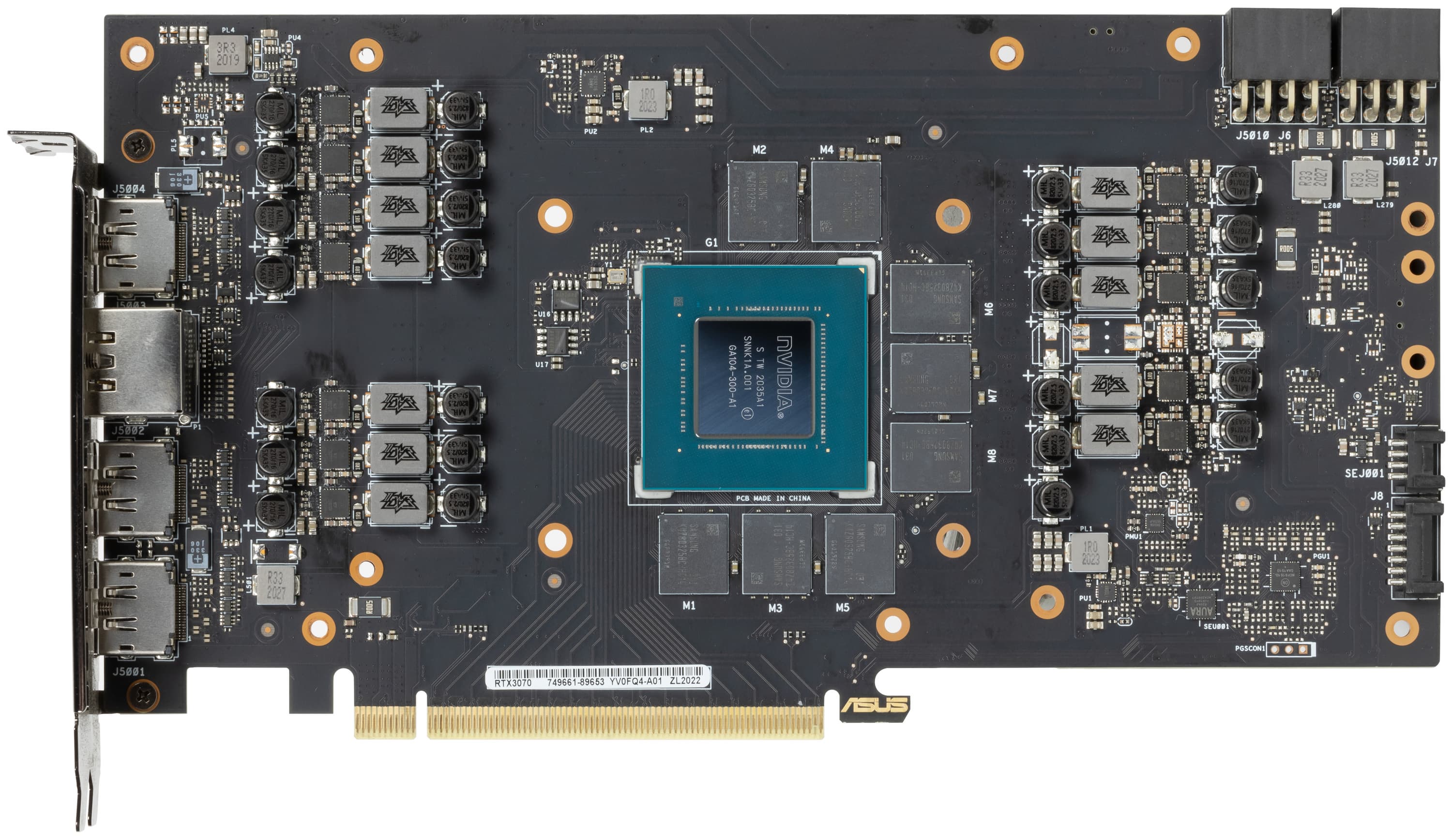

Суммарное количество фаз питания: у референс-карты GeForce RTX 3070 — 11 (9 на ядро,2 на микросхемы памяти),у 5карты Asus — 12 (10 на ядро, 2 на микросхемы памяти)

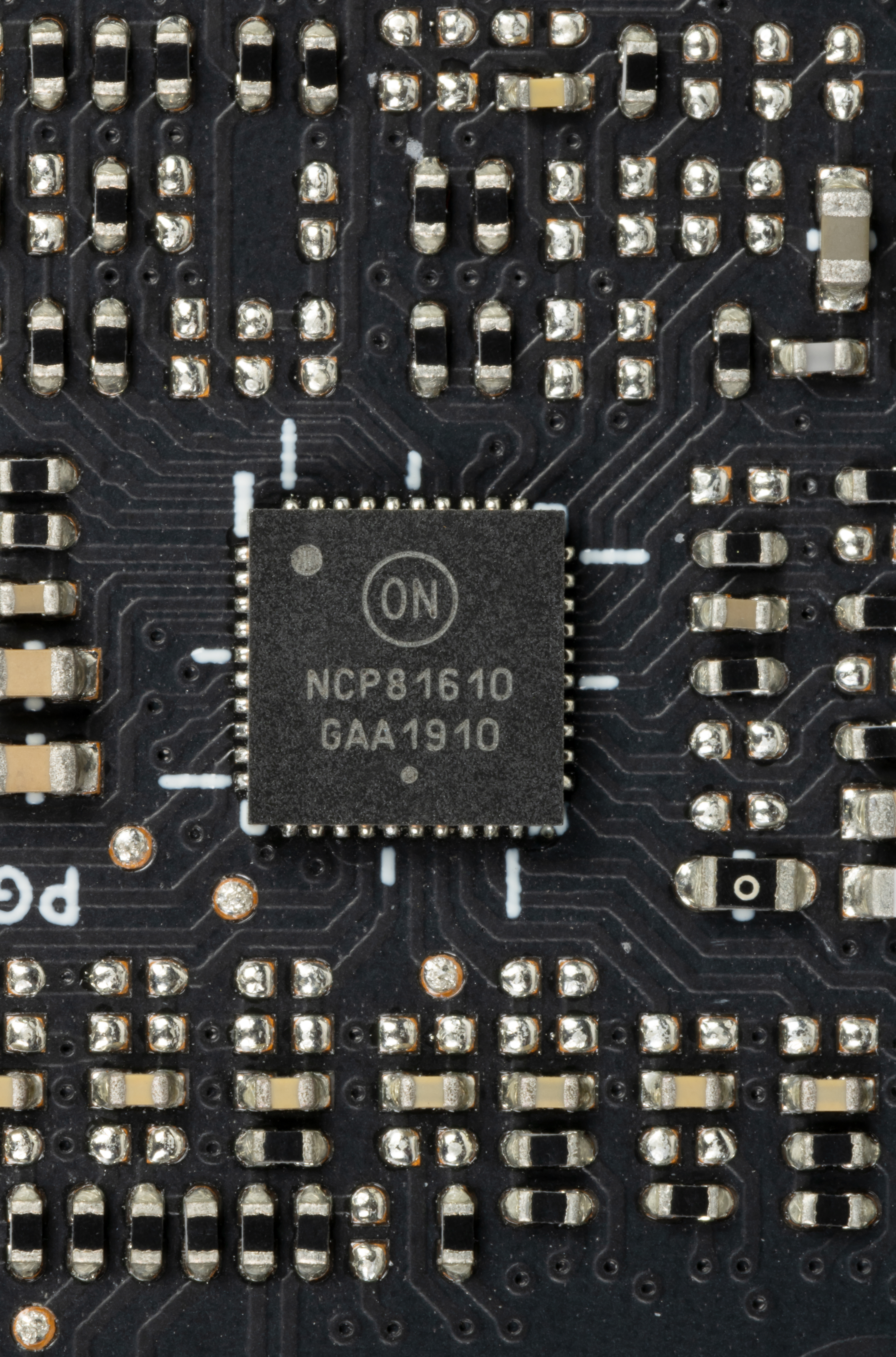

Синим цветов отмечены фазы питания Графического процессора, а желтым — памяти.Для управления схемой питания ядра используется ШИМ — контроллер NCP81610 (On Semiconductor), расположенный на лицевой стороне платы.

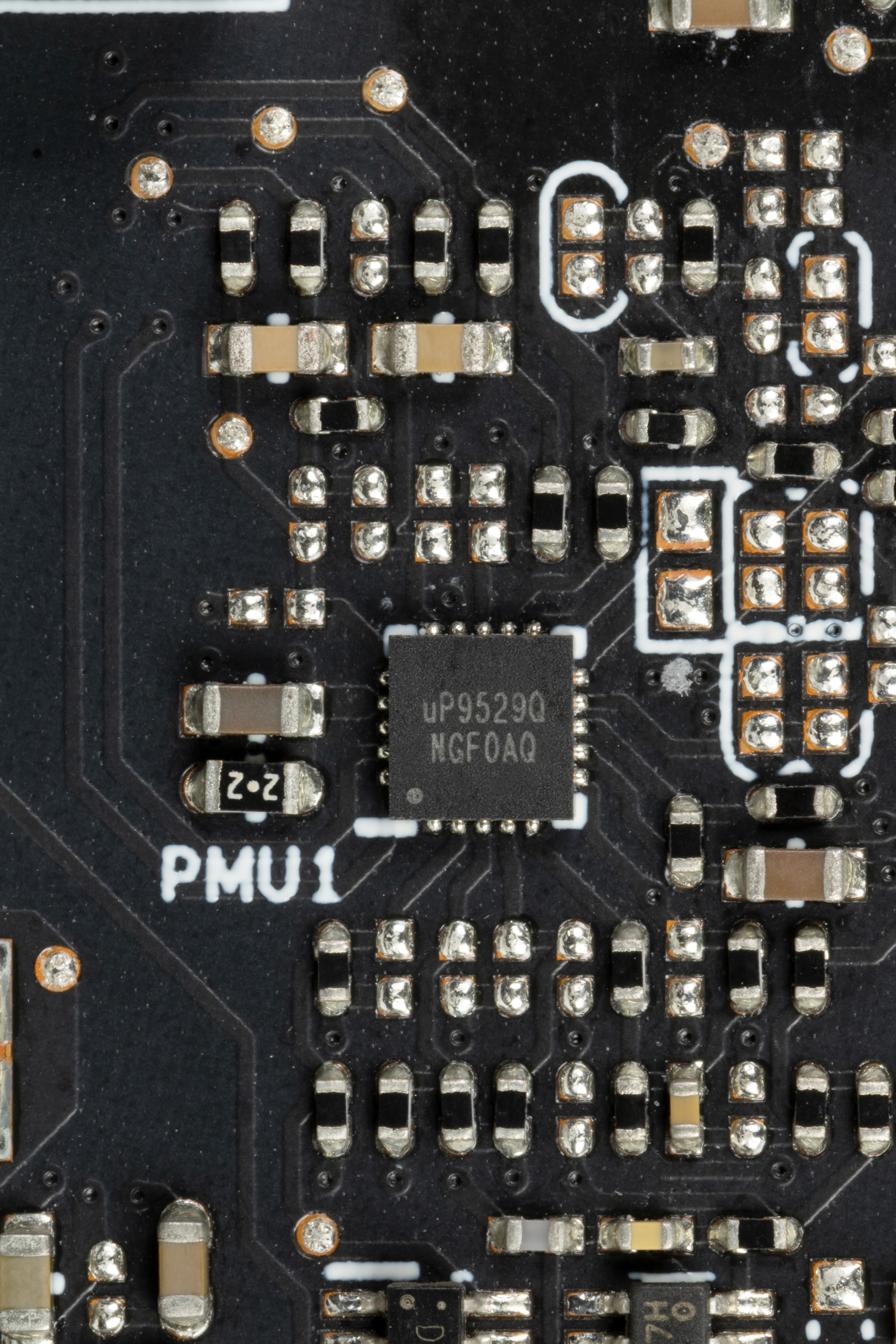

На той же стороне имеется ШИМ контроллер uP9529Q (uPI Semiconductor), который управляет двухфазной схемой питания микросхем памяти.

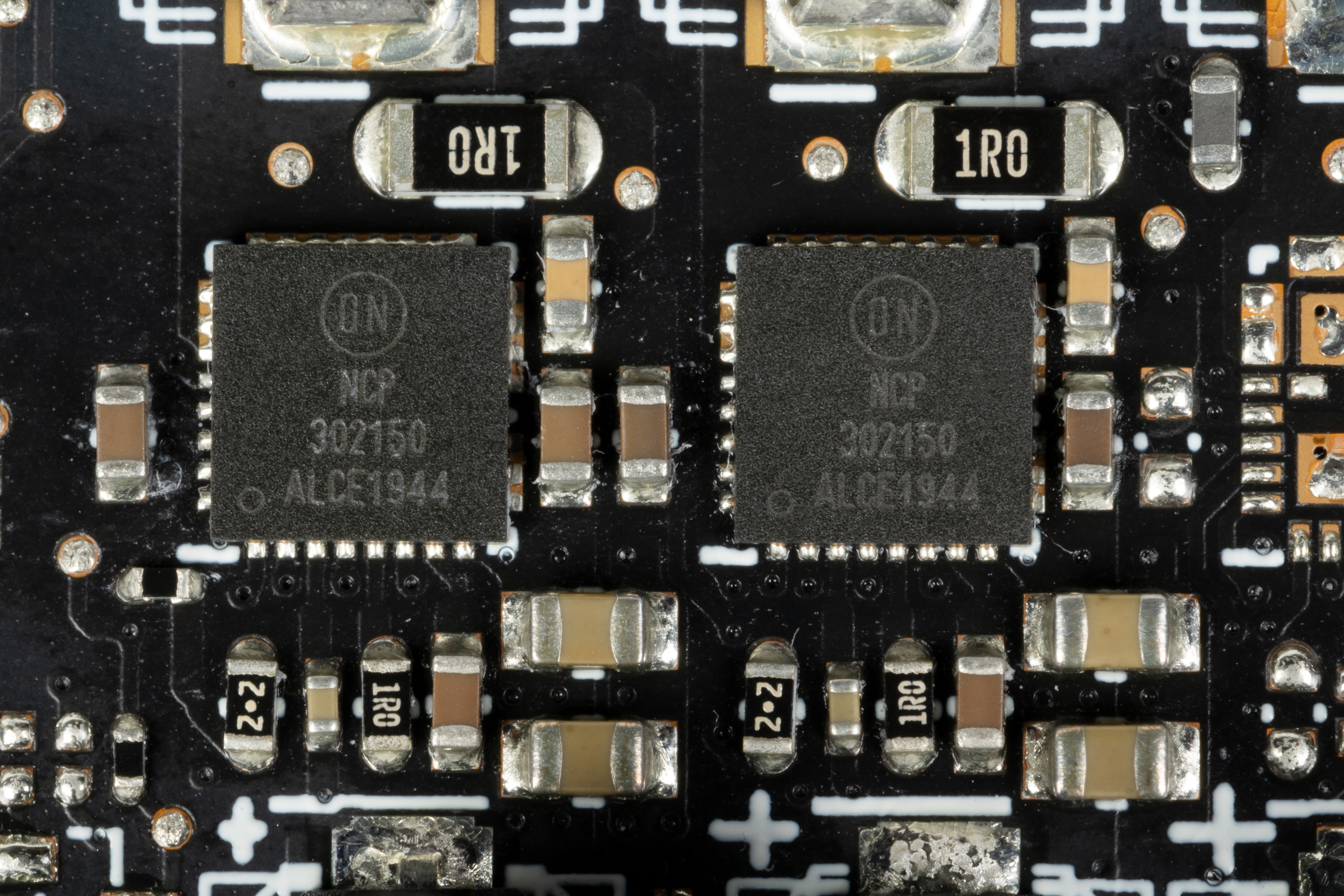

В преобразователе питания используются транзисторные сборки DrMOS — NCP 302150 (On Semiconductor), каждая из которых рассчитана максимум на 50 А.

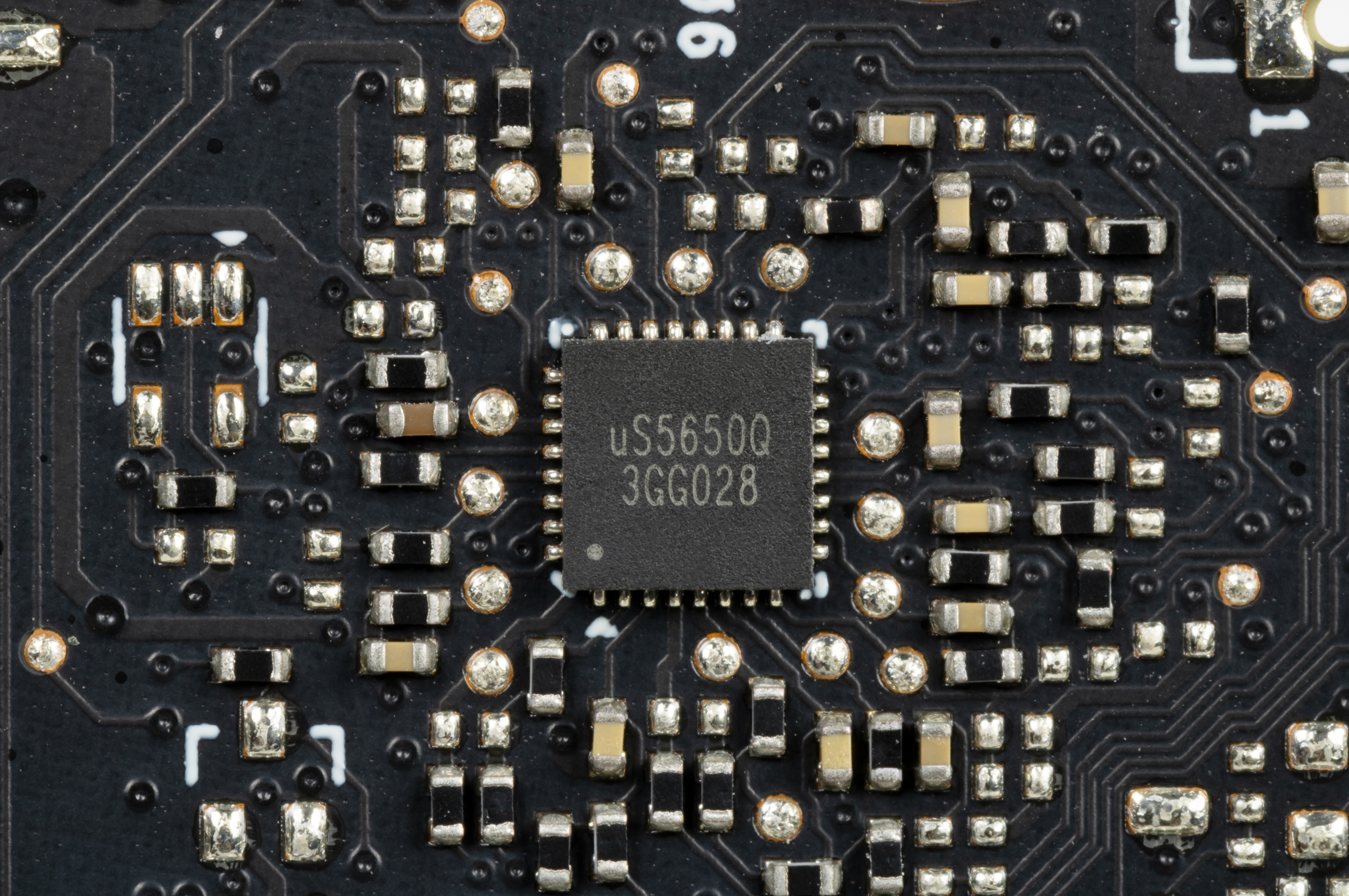

Также имеется еще один контроллер uS5650Q (uPI Semiconductor), однако он уже следит за напряжением и температурой на всей карте.

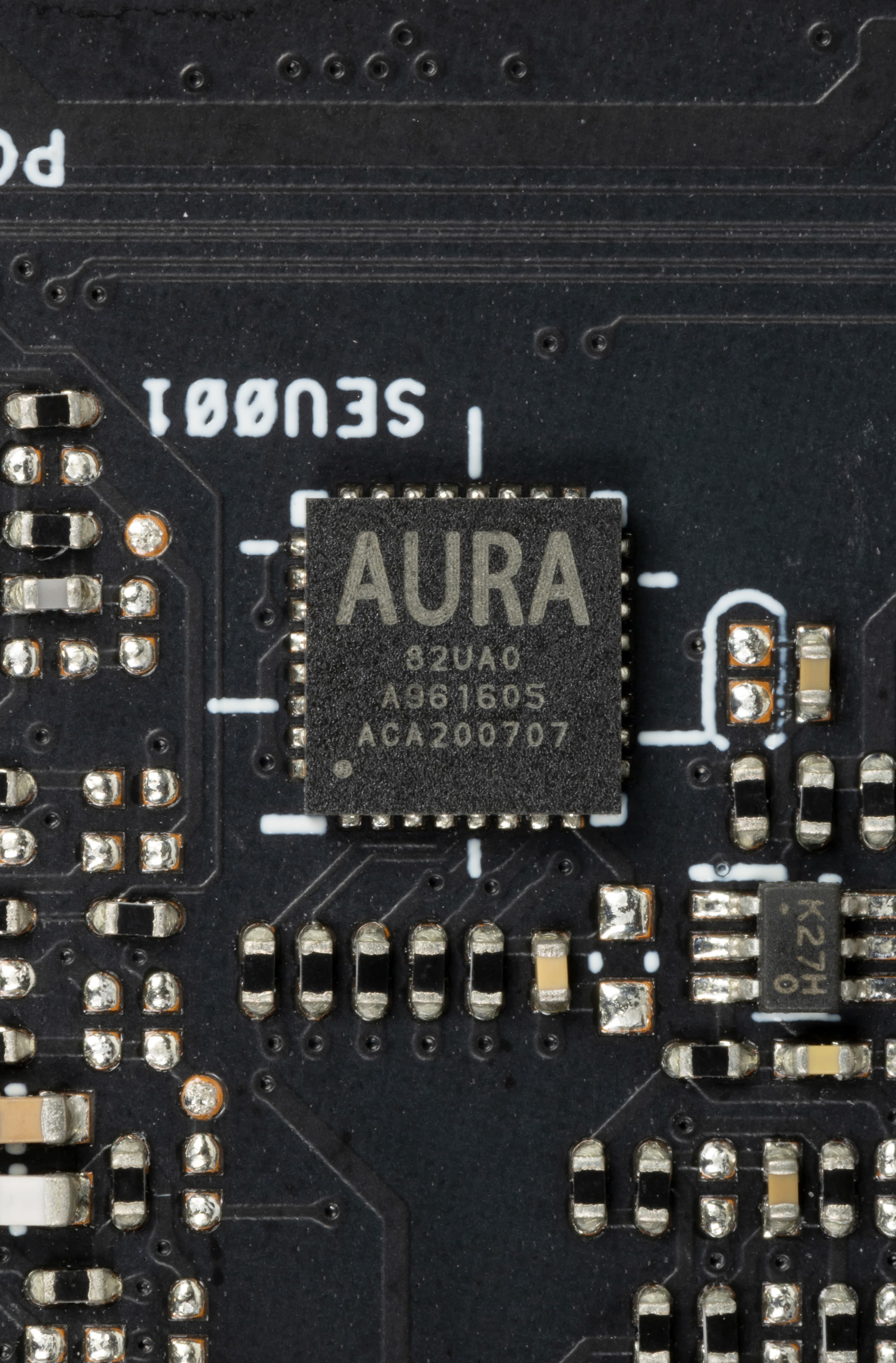

Подсветкой управляет фирменный контроллер Asus Aura 82UA0.

Штатные частоты памяти у карты Asus равны референсным значениям. Boost значение частоты ядра выше на 5% нежели у референс-аналога (в режиме OC Mode). Энергопотребление (P Mode/OC Mode) доходило до 254 Вт. Исследования показали, что в среднем мы получили прирост производительности на 4%.

Мной был опробован ручной разгон выставив +130 МГц по ядру и +1 ГГц по памяти, подняв лимит потребления до 115%. В результате вышли на максимальные частоты 2100 МГц по ядру и 16 ГГц по памяти, что обеспечило средний прирост производительности в 6% относительно референсных значений. При малой нагрузке и температуре GPU ниже 55 градусов вентиляторы останавливаются вне зависимости от выбранного режима.

Питание подается через два 8-контактных разъема. Управление работой карты обеспечивается в том числе двумя режимами P Mode и Q Mode через переключатель BIOS расположенный на верхнем торце карты.

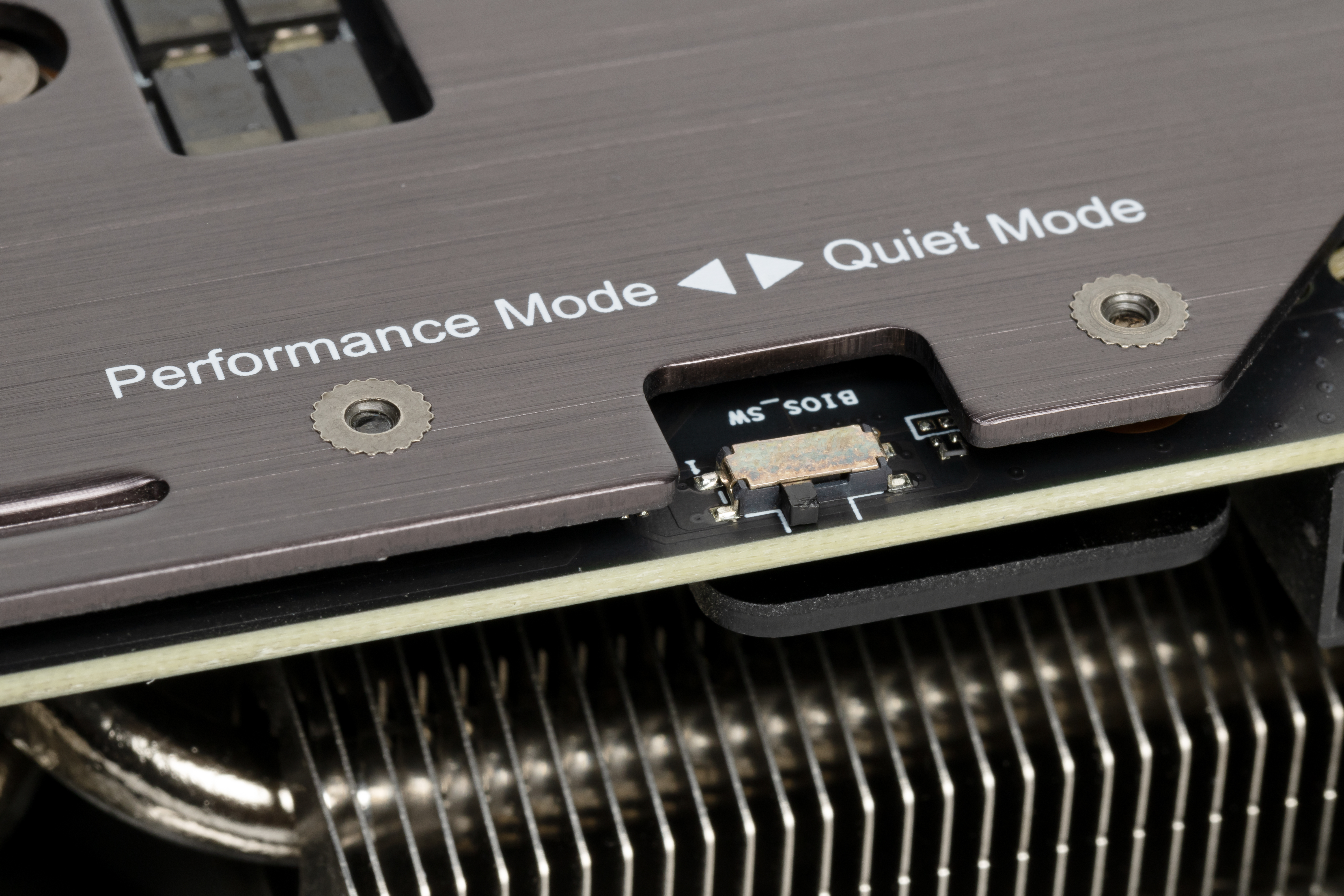

Режимы P Mode (Performance) и Q Mode (Quiet) отличаются разными схемами работы вентиляторов.

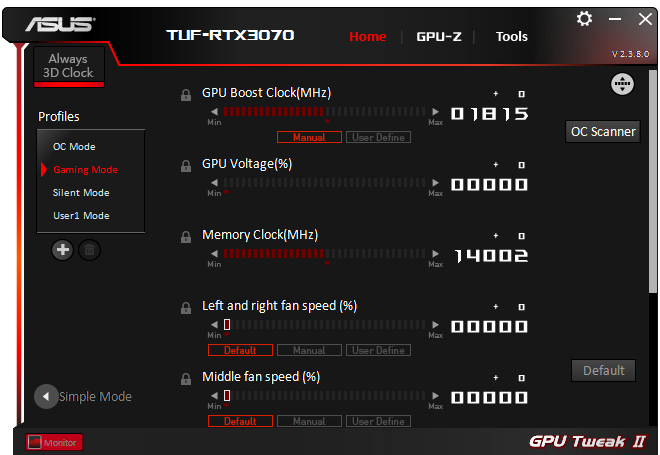

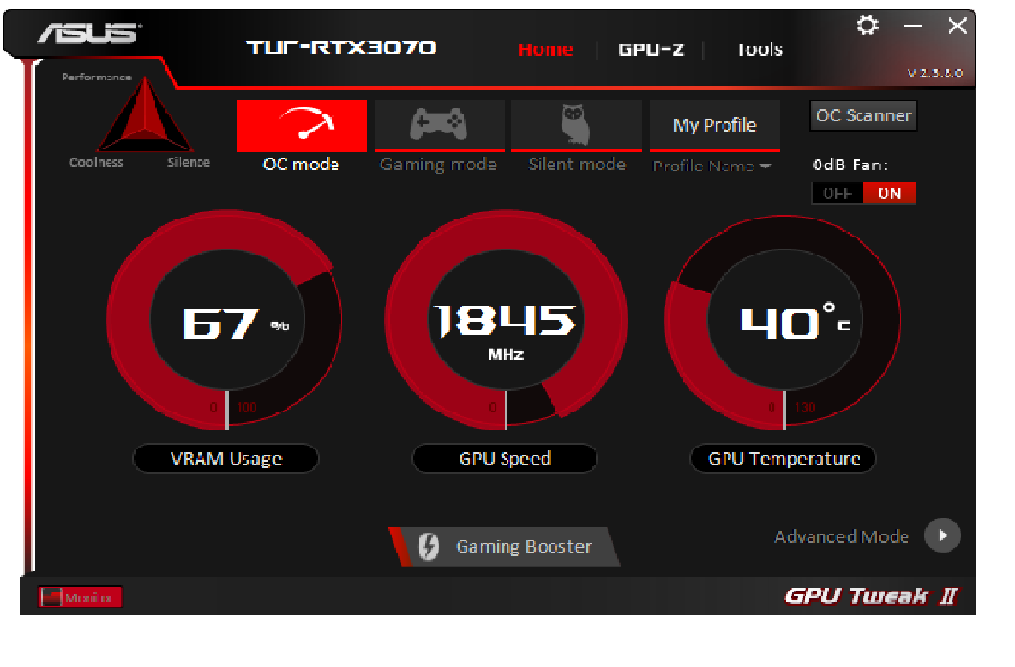

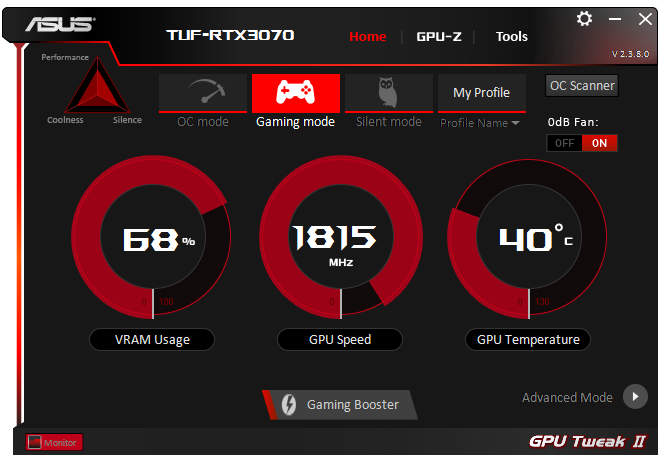

Для выставления OC Mode с сайта Asus следует скачать утилиту Asus GPU Tweak II. Она также позволяет управлять ручным разгоном и наблюдать за мониторингом состояния карты.

Утилита предлагает следующие эксклюзивные предустановленные Asus профили энергосбережения и игр:

• OC Mode
• Silent Mode
• Gaming Mode
• My Profile

Asus GPU Tweak II имеет несколько функций, которые вы можете настроить, может разгонять любую выделенную видеокарту, но на вашем ПК должна быть установлена ​​последняя версия ОС Windows и установлены соответствующие графические драйверы.

Нагрев и охлаждение

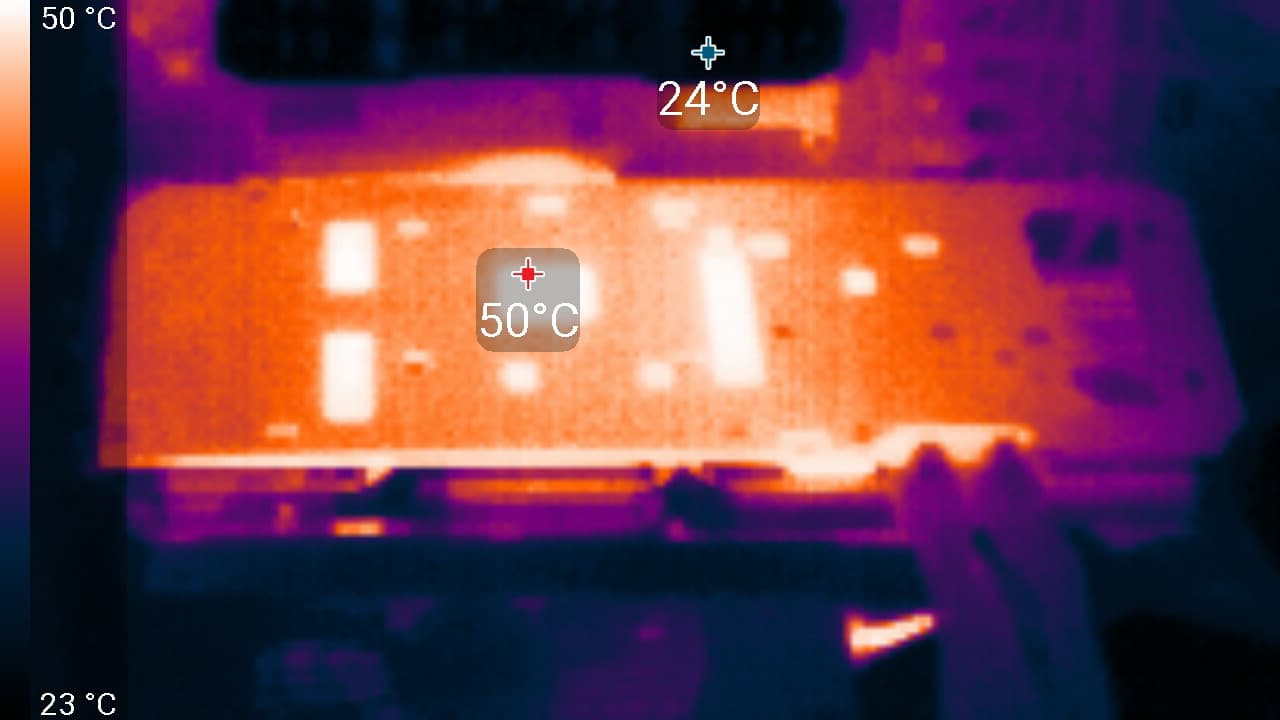

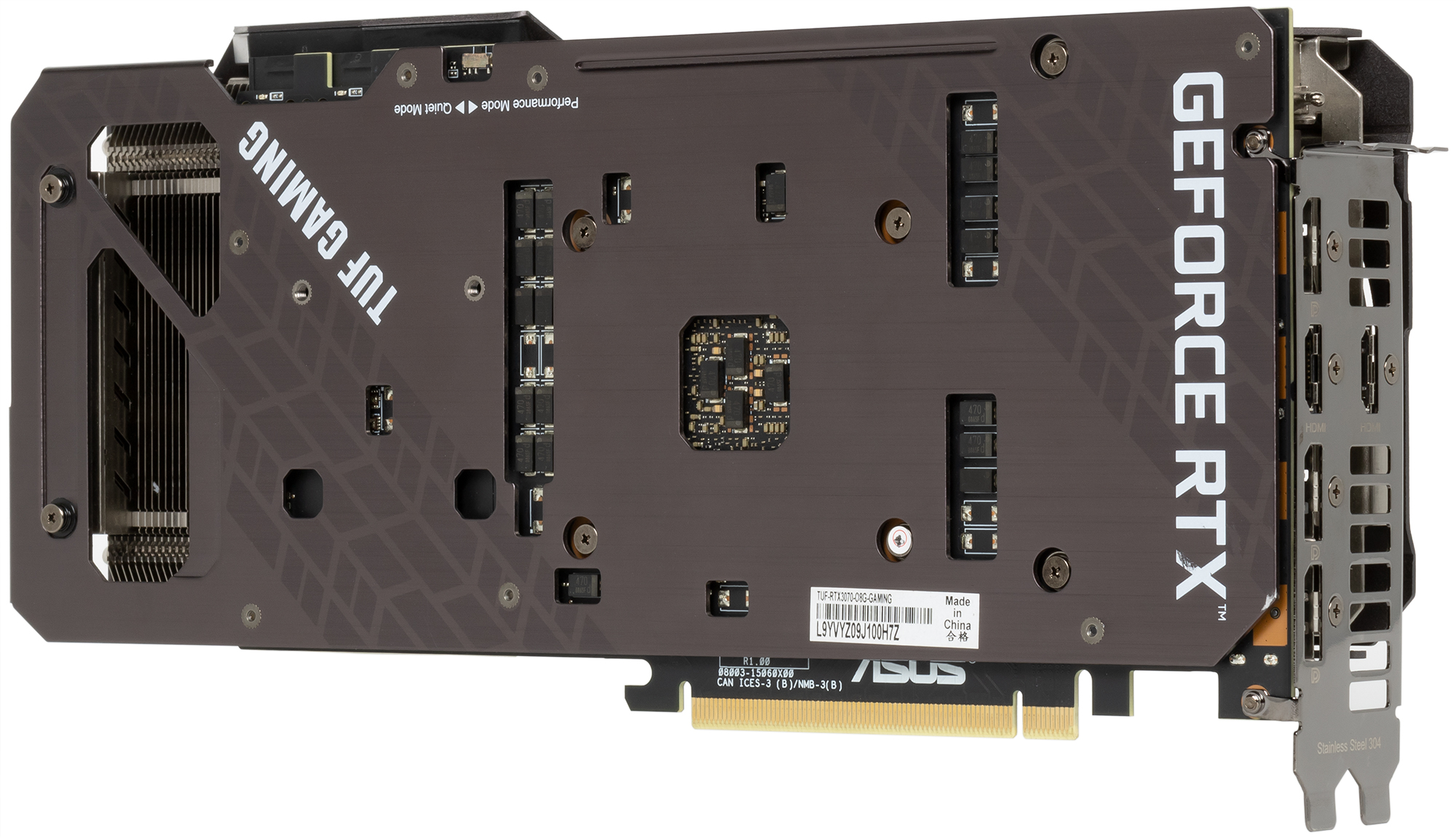

На обратной стороне карты TUF Gaming GeForce RTX 3070 можно заметить множество улучшений по сравнению с ее предшественницами. Большая ее часть закрыта защитной металлической пластиной с прорезями для чуть лучшего охлаждения элементов системы питания с широким вентиляционным отверстием, которое служит для того, чтобы горячий воздух выбрасывался наружу правым вентилятором.

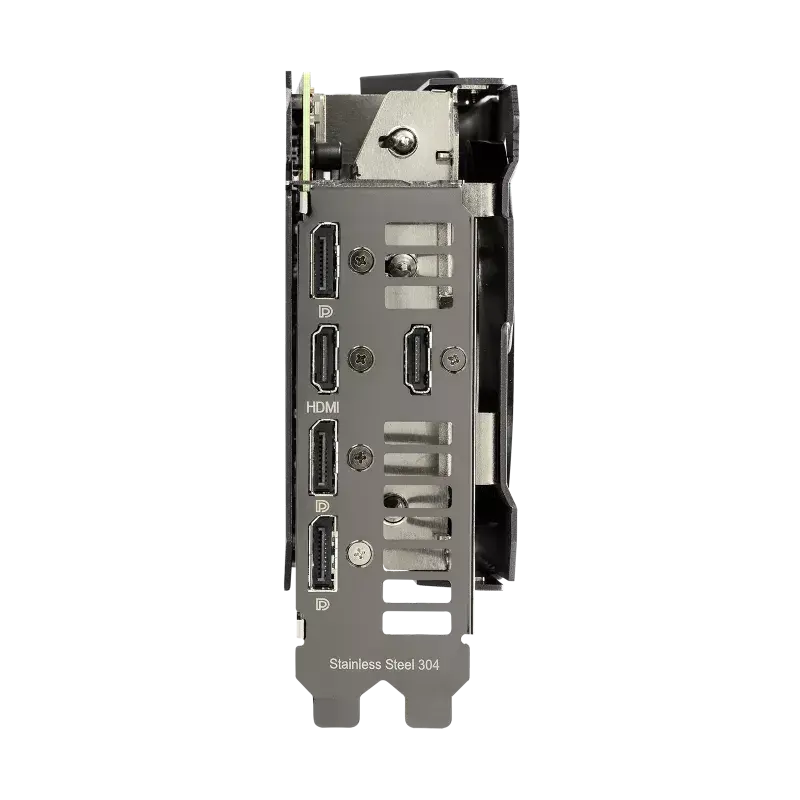

Монтажная планка устройства выполнена из нержавеющей стали.

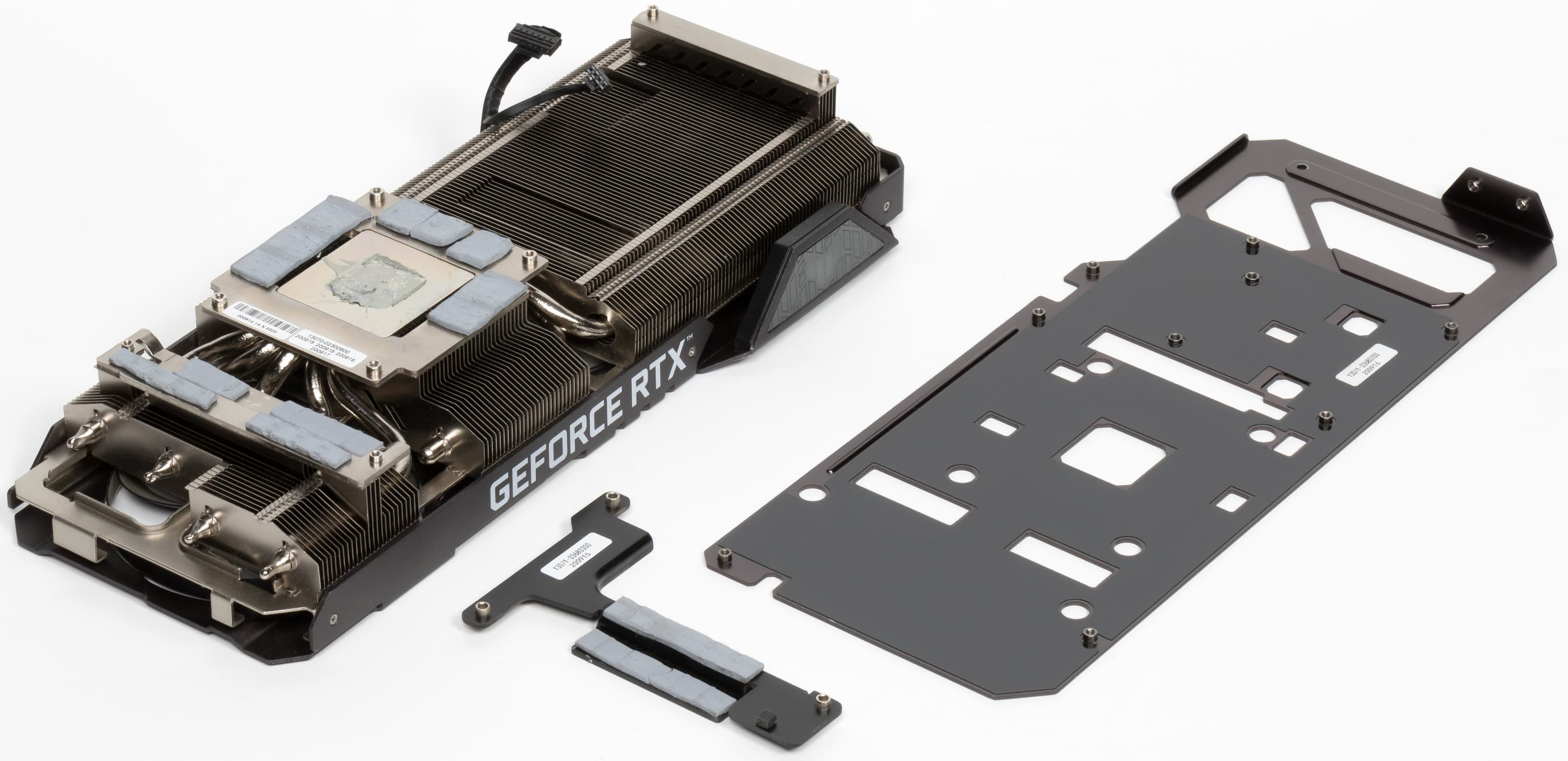

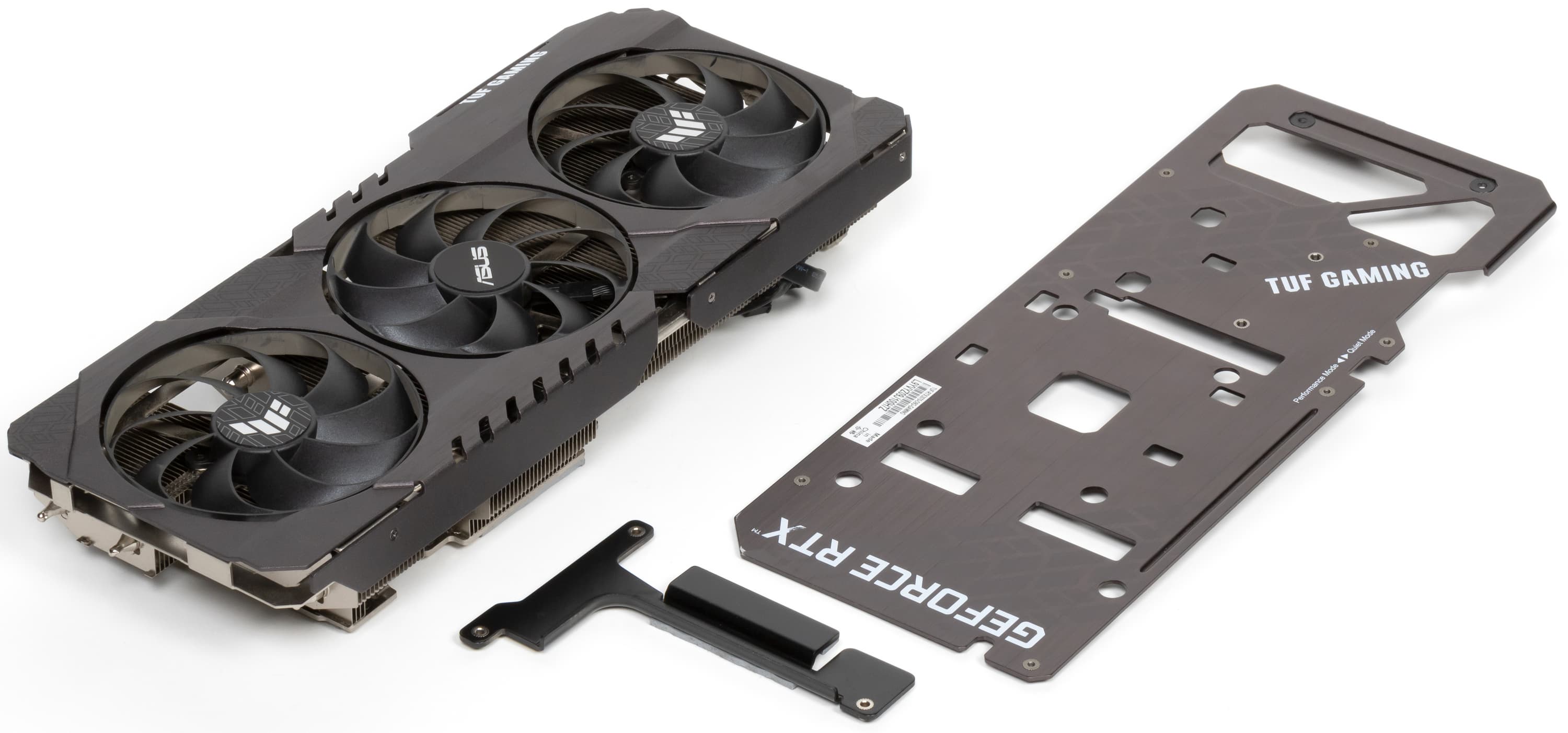

Эта модель GeForce RTX 3070 полна решений, направленных на улучшение электропитания и охлаждения. Под металлическим кожухом работают три мощных вентилятора Axial-tech с долговечными двойными шарикоподшипниками. Как было указано выше, карта занимает почти 3 слота, основой СО является массивный пластинчатый никелированный радиатор из медного сплава, очевидно, что в данной модели с охлаждением графического чипа Nvidia сложностей не будет, а благодаря двойным шарикоподшипникам прослужат дольше, чем вентиляторы с подшипниками других типов. При температуре нагрева графического ядра ниже 55 °C вентиляторы останавливаются, делая видеокарту бесшумной, и ждут момента нагрузки карты для своего уместного запуска.

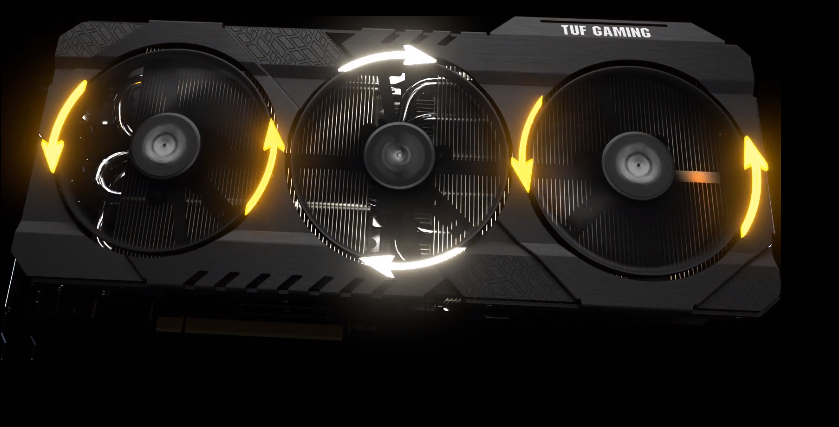

Также по моему мнению годный фактор, который присутствует и в данной модели, это оптимизация работы вентиляторов Axial-tech: центральный вращается в обратном направлении, чтобы уменьшить турбулентность воздуха (нет турбулентности — нет шума) в процессе обдува, и потоки воздуха идущие от каждого из вентиляторов не давят друг на друга, что способствует выставлению более точных оборотов для охлаждения, ну и присутствует меньший износ моторчиков вентиляторов.

Мониторинг температурного режима с помощью утилиты MSI Afterburner:

BIOS 1 (Performance)

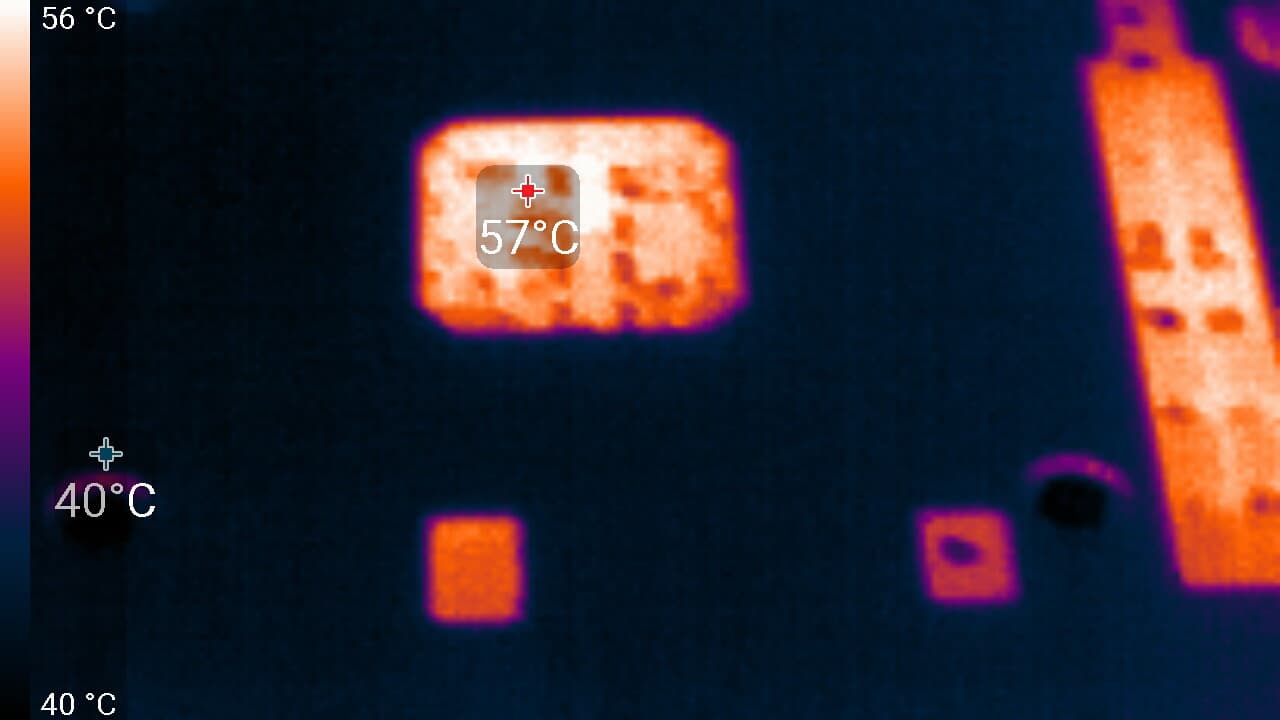

Пару часов тестов дает понять ситуацию,что в основным источником нагрева в данной модели является графический процессор.

Ниже представлен процесс нагрева в течение 9 минут, ускоренный в 50 раз.

При описанном выше ручном разгоне на 7,5% относительно референсного видеоускорителя, параметры работы карты почти не менялись, максимальное потребление вырастало до 270 Вт.

BIOS 2 (Quiet):

В данном режиме разницы по частотам работы особой нет, вентиляторы работают на меньших оборотах (до 1460 оборотов в минуту), поэтому уровень шум снизился, а нагрев ядра чуть вырос — до 67 градусов.

Шум

Приведу чисто методику по шумоизмерению как есть.

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В простое режимы BIOS 1 (Performance) и BIOS2 (Quiet) совершенно не отличались: в 2D температура была не выше 37 °C, вентиляторы — 0 об/мин.

В режиме максимальной нагрузки в 3D температура в BIOS 1 (Performance) достигала 64 °C. Вентиляторы при этом раскручивались до 1790 оборотов в минуту, шум вырастал до 30,7 дБА. Потребление — до 254 Вт.

В режиме BIOS 2 (Quiet) температура достигала 67 °C. Вентиляторы при этом раскручивались до 1460 оборотов в минуту, шум вырастал лишь до 26,9 дБА: это тихо. И потребление 243 Вт.

Подсветка

Серия TUF у Asus в числе прочего характеризуется еще и минималистичностью подсветки: она присутствует лишь на верхнем торце в виде небольшого фирменного лого.

Для управления подсветкой используется утилита Asus Armoury Crate. Видеокарта не обладает какими-то возможностями для синхронизации работы подсветки с материнскими платами иных производителей, поэтому синхронизация возможна только внутри экосистемы Asus.

Тем не менее, можно организовать очень неплохие световые эффекты совместно с материнской платой и/или корпусными вентиляторами, а также СО центрального процессора (если они подключены к разъемам подсветки на матплате Asus).

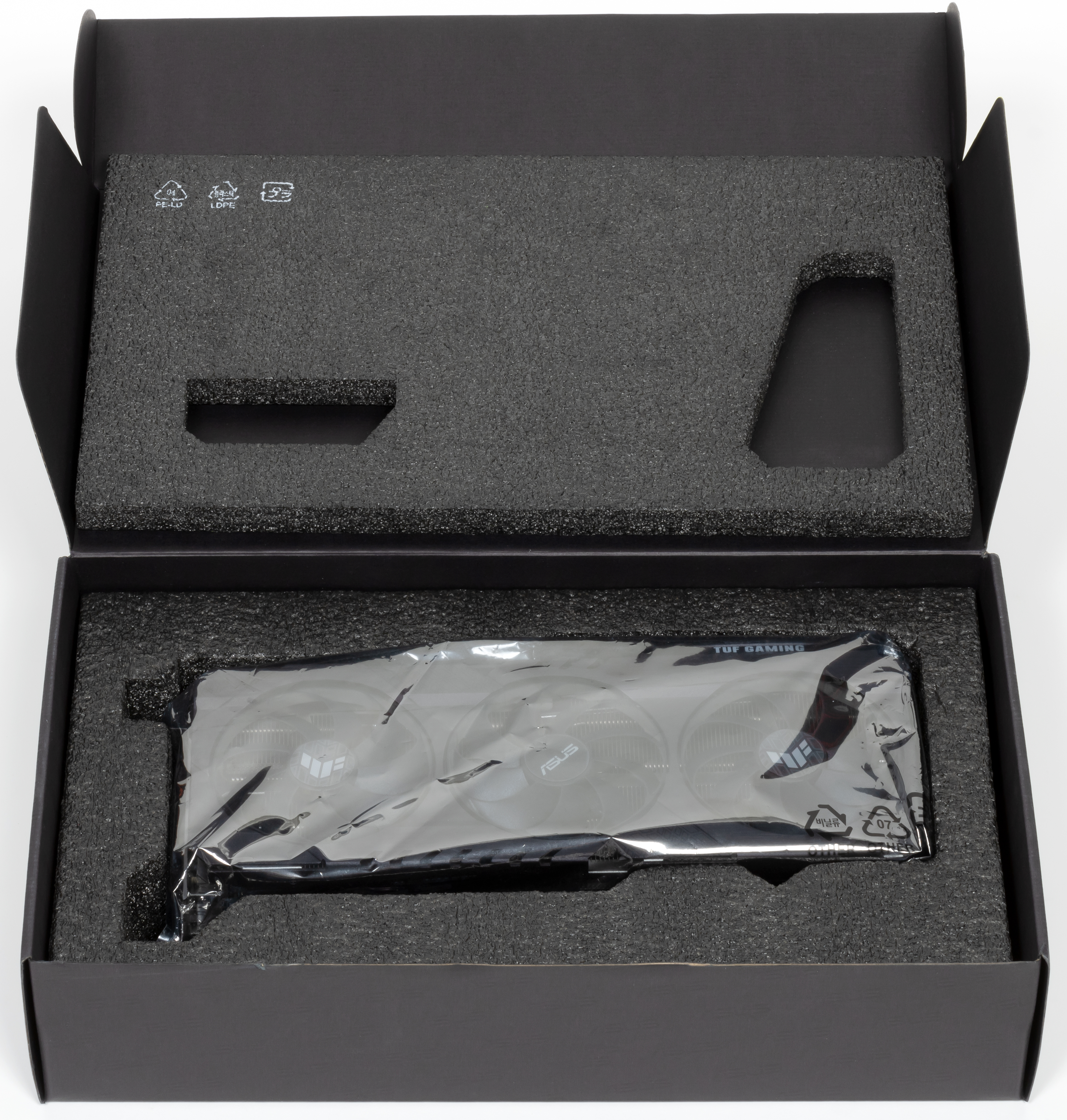

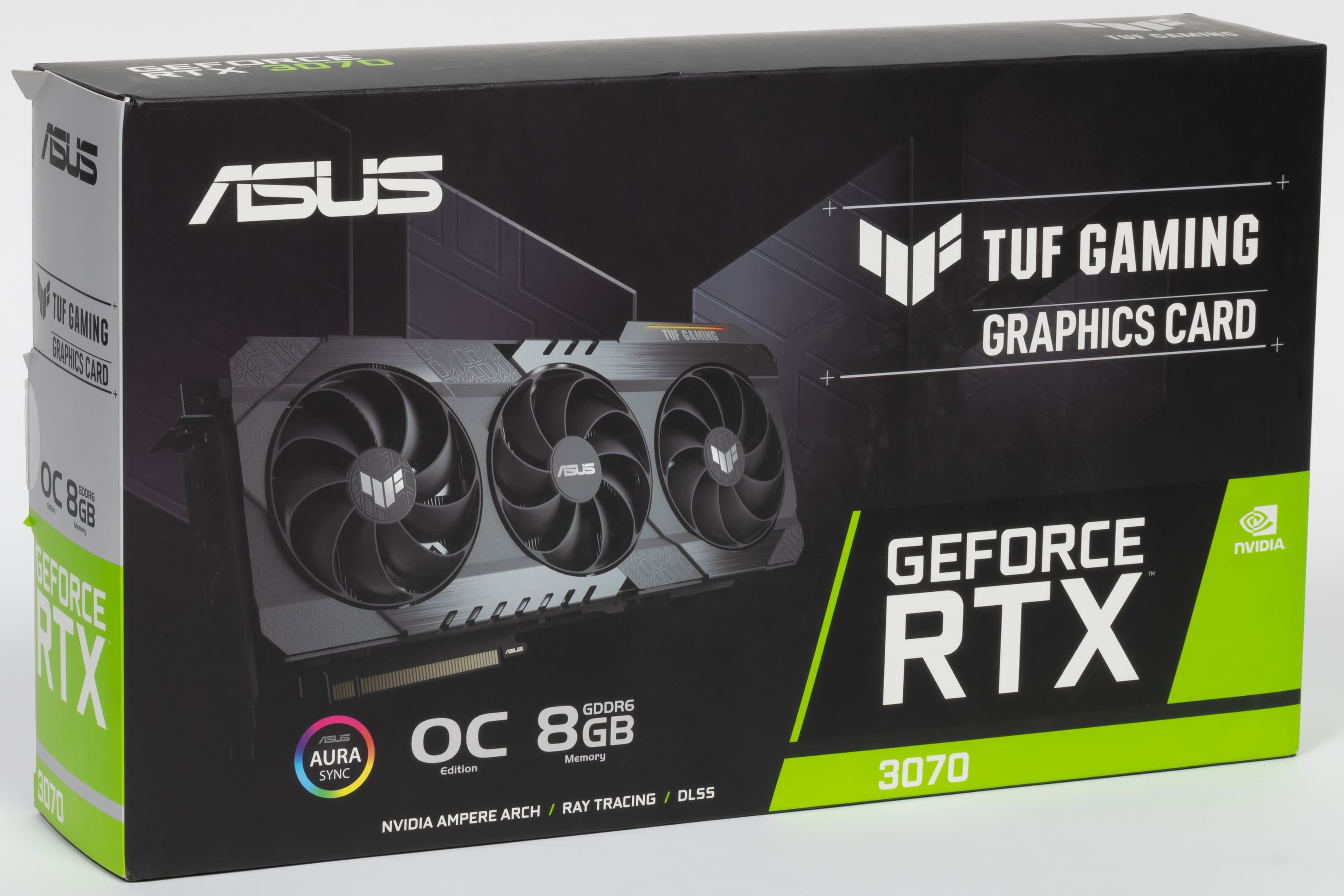

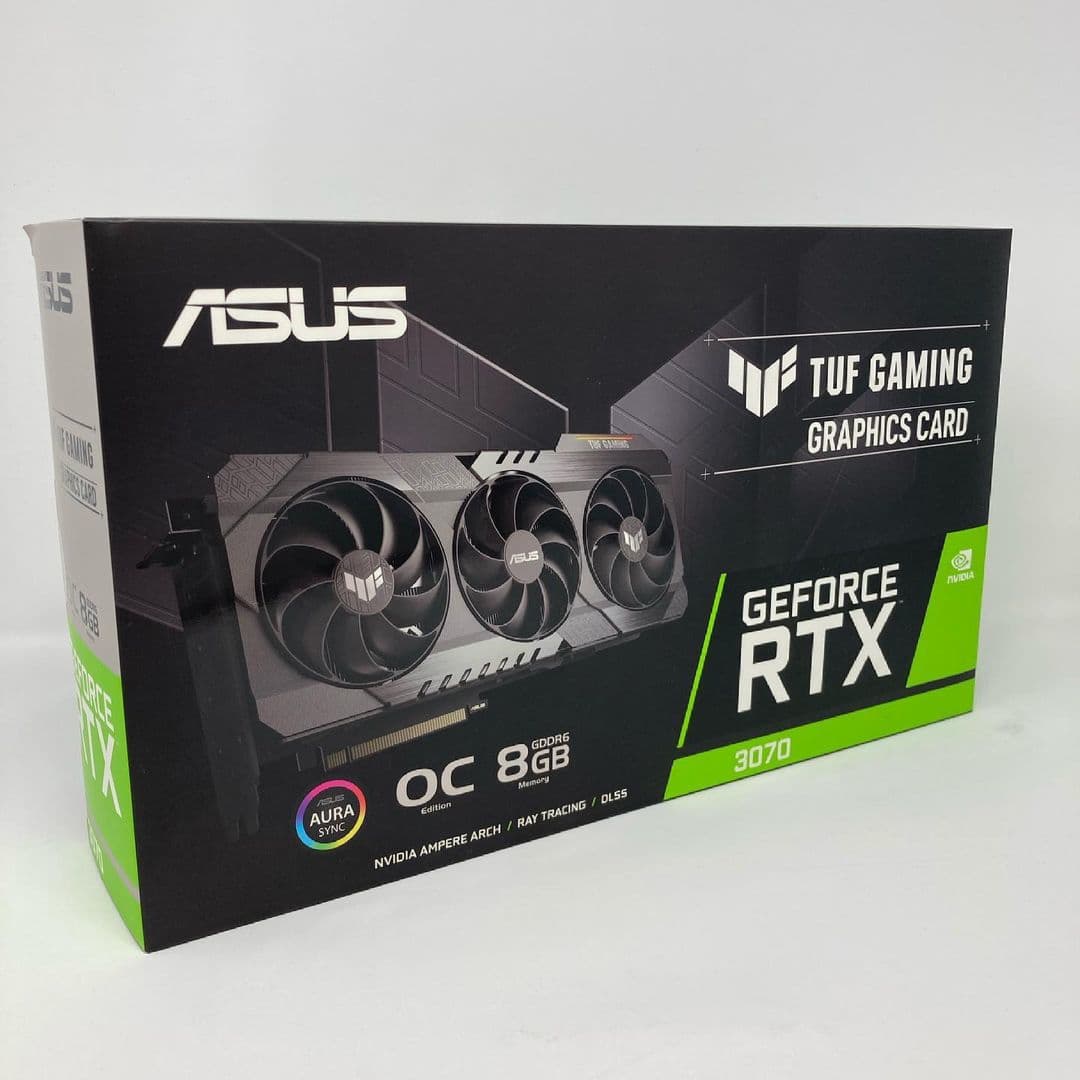

Комплект поставки и упаковка

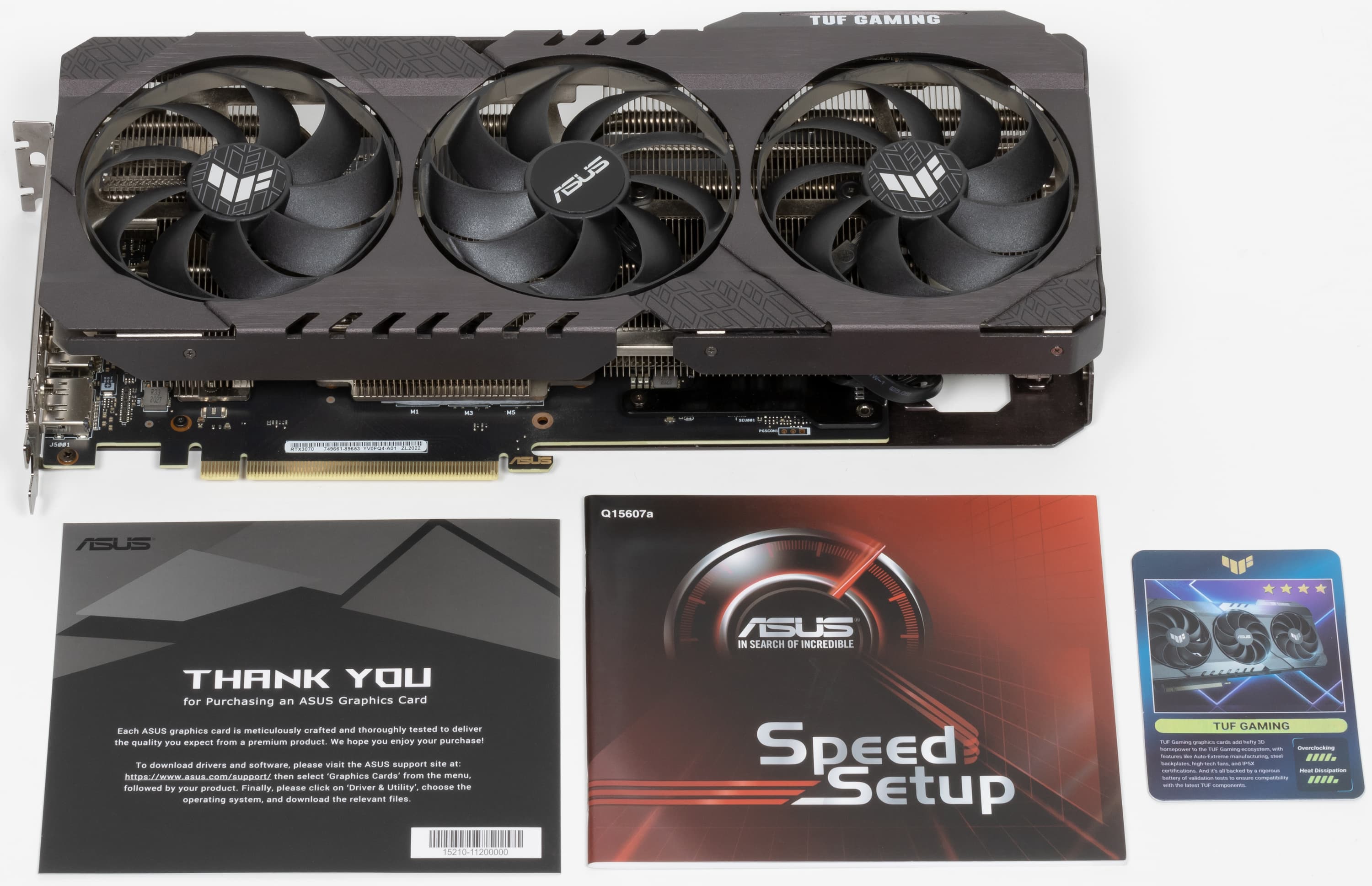

Комплект минимальный : сама карта, пара листовок — инструкций и фирменная карточка члена клуба TUF Gaming.

Результаты тестирования, конфигурация

Список инструментов тестирования

Во всех игровых тестах использовалось максимальное качество графики в настройках.

• Hitman III (IO Interactive/IO Interactive)
• Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.2
• Death Stranding (505 Games/Kojima Productions)
• Assassin’s Creed Valhalla (Ubisoft/Ubisoft)
• Watch Dogs: Legion (Ubisoft/Ubisoft)
• The Medium (Bloober/Bloober)
• Godfall (Gearbox Publishing/Counterplay Games)
• Resident Evil Village (Capcom/Capcom)
• Far Cry 6 (Ubisoft/Ubisoft)
• Metro Exodus (4A Games/Deep Silver/Epic Games)

Для подсчета хэшрейта (hashrate) при майнинге «эфира» (Ethereum/ETH/ETC) использовался майнер T-Rex (0.24.07), фиксировался средний показатель за час в двух режимах:

• по умолчанию
• оптимизация (лимит потребления снижен до 70%, частота GPU снижена на 200 МГц, частота памяти повышена на 500—1000 МГц (в зависимости от карты), вентиляторы выставлены в ручном режиме на 80%)

Для тестирования GeForce RTX 3060 (без LHR) использовался драйвер версии 470.05, в котором отключена защита от майнинга, на других версиях он составляет 24/26 MH/s.

Результаты тестирования в 3D-играх

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1200, 2560×1440 и 3840×2160

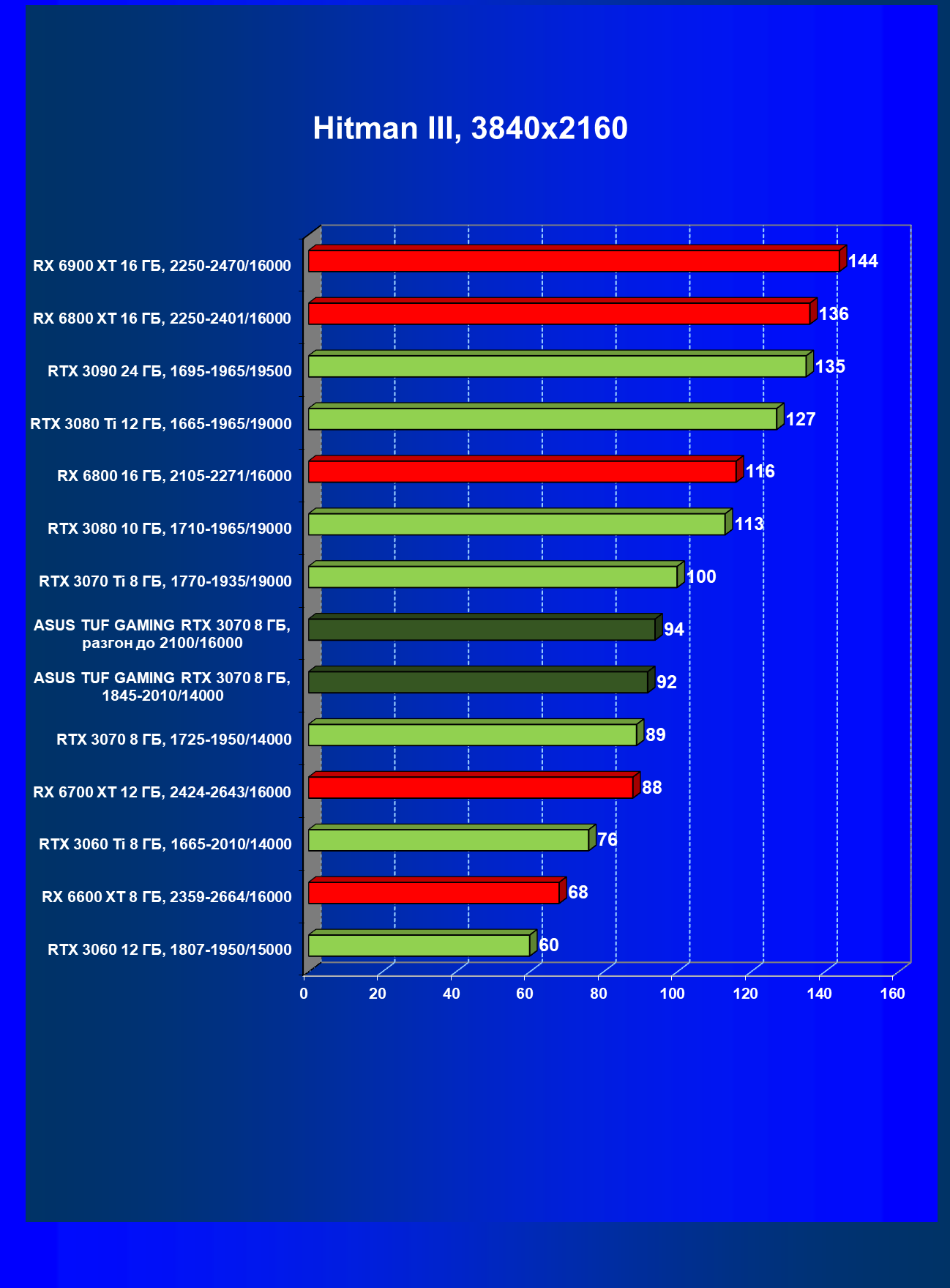

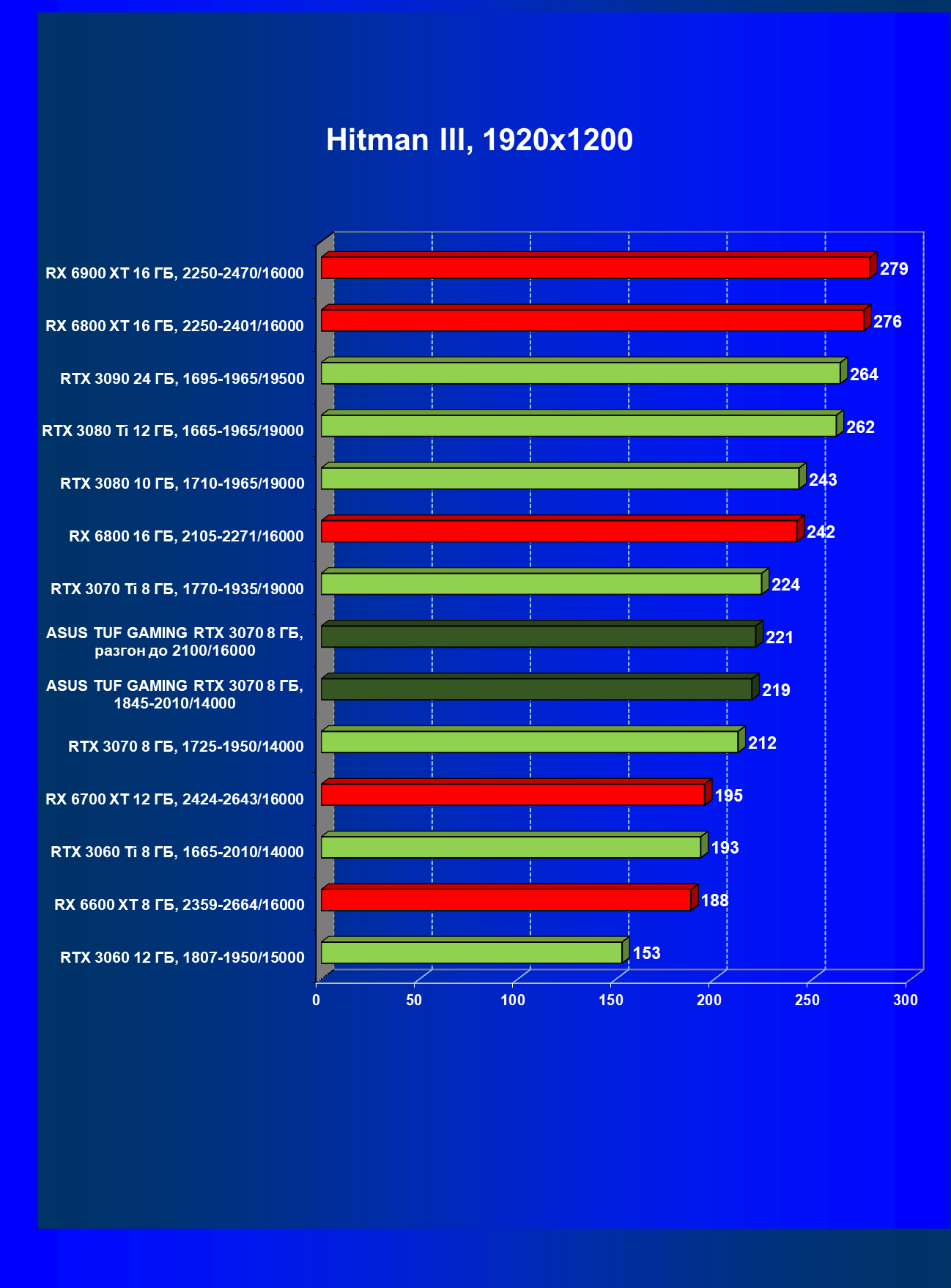

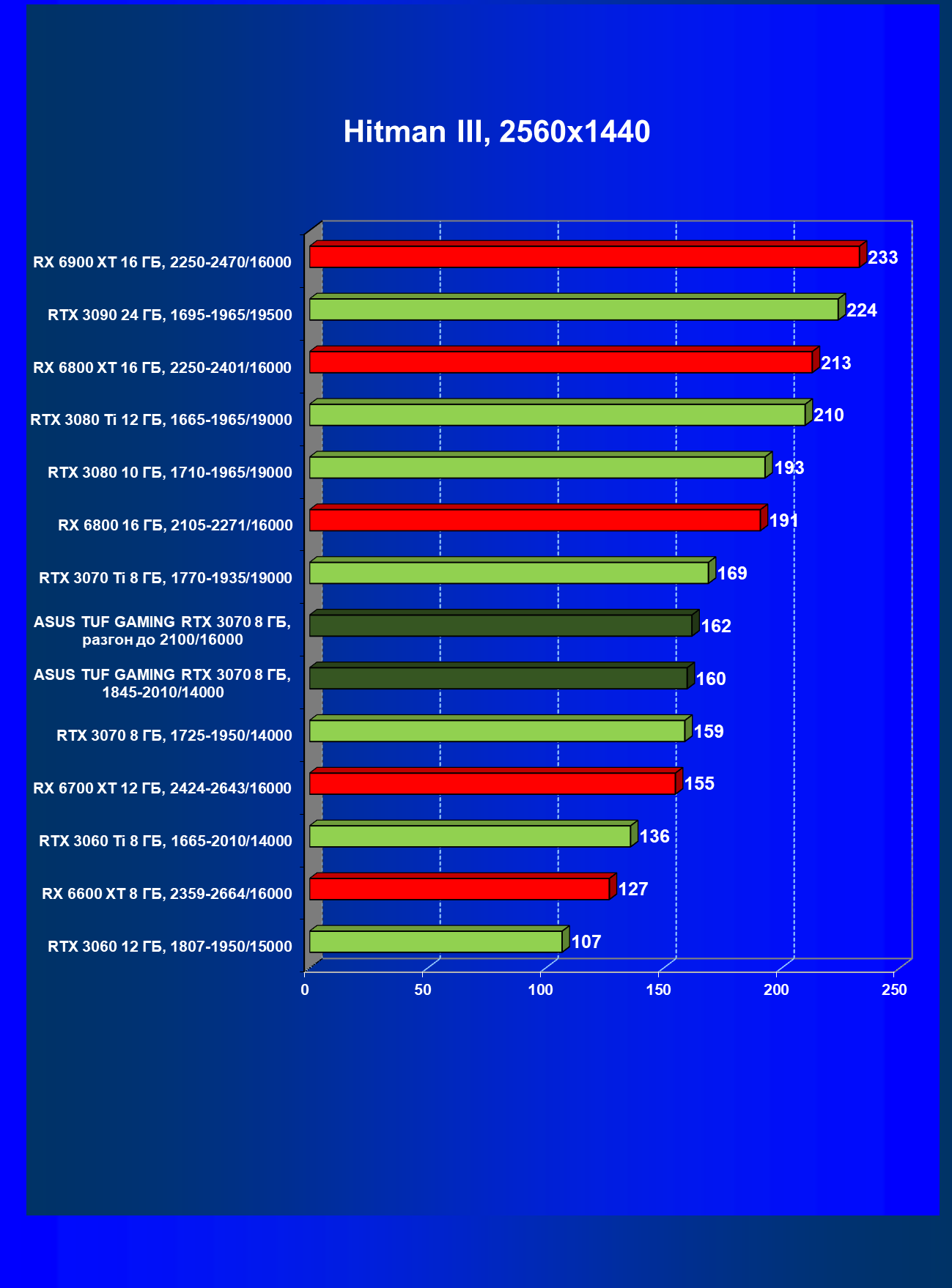

Hitman III

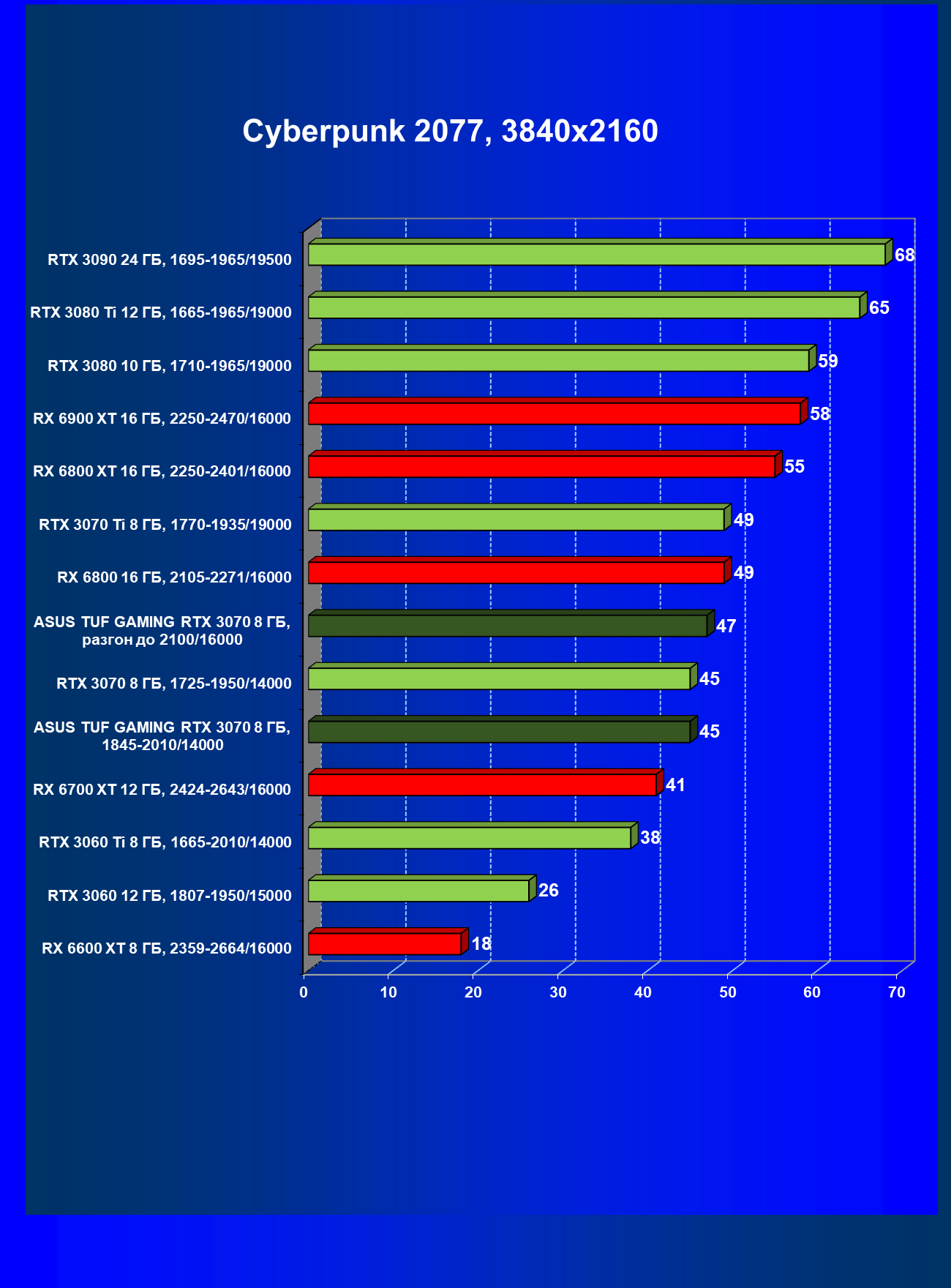

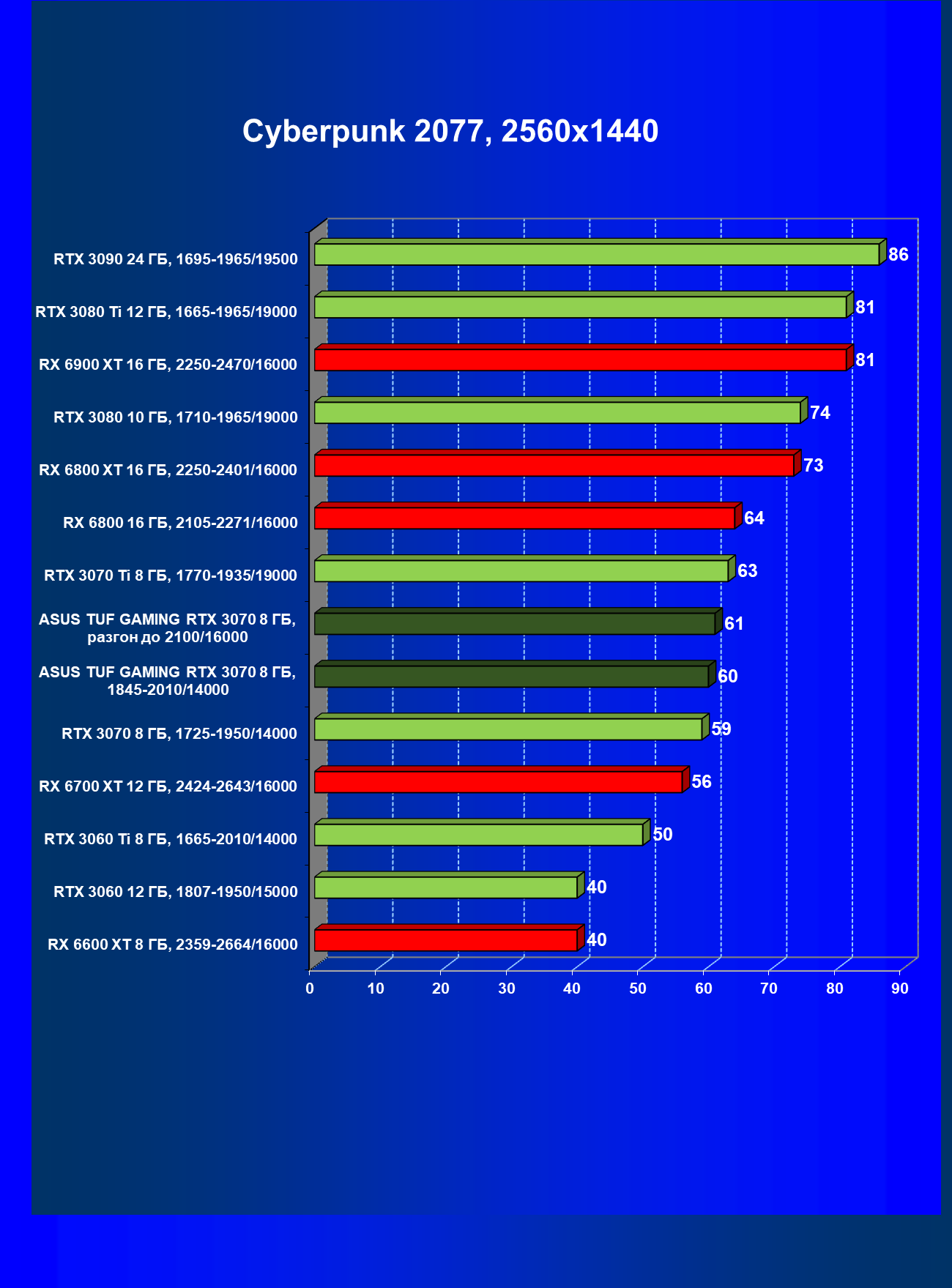

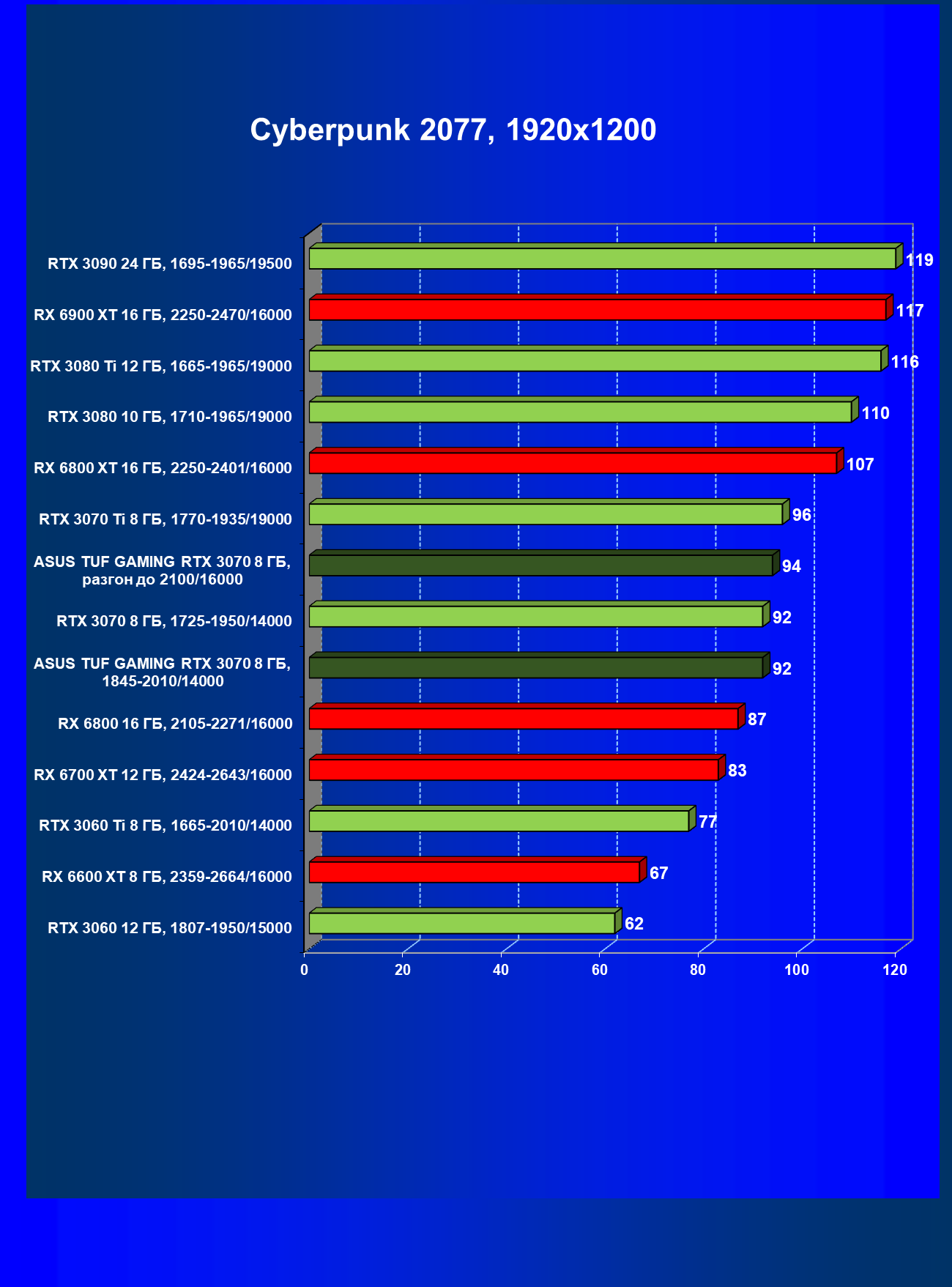

Cyberpunk 2077

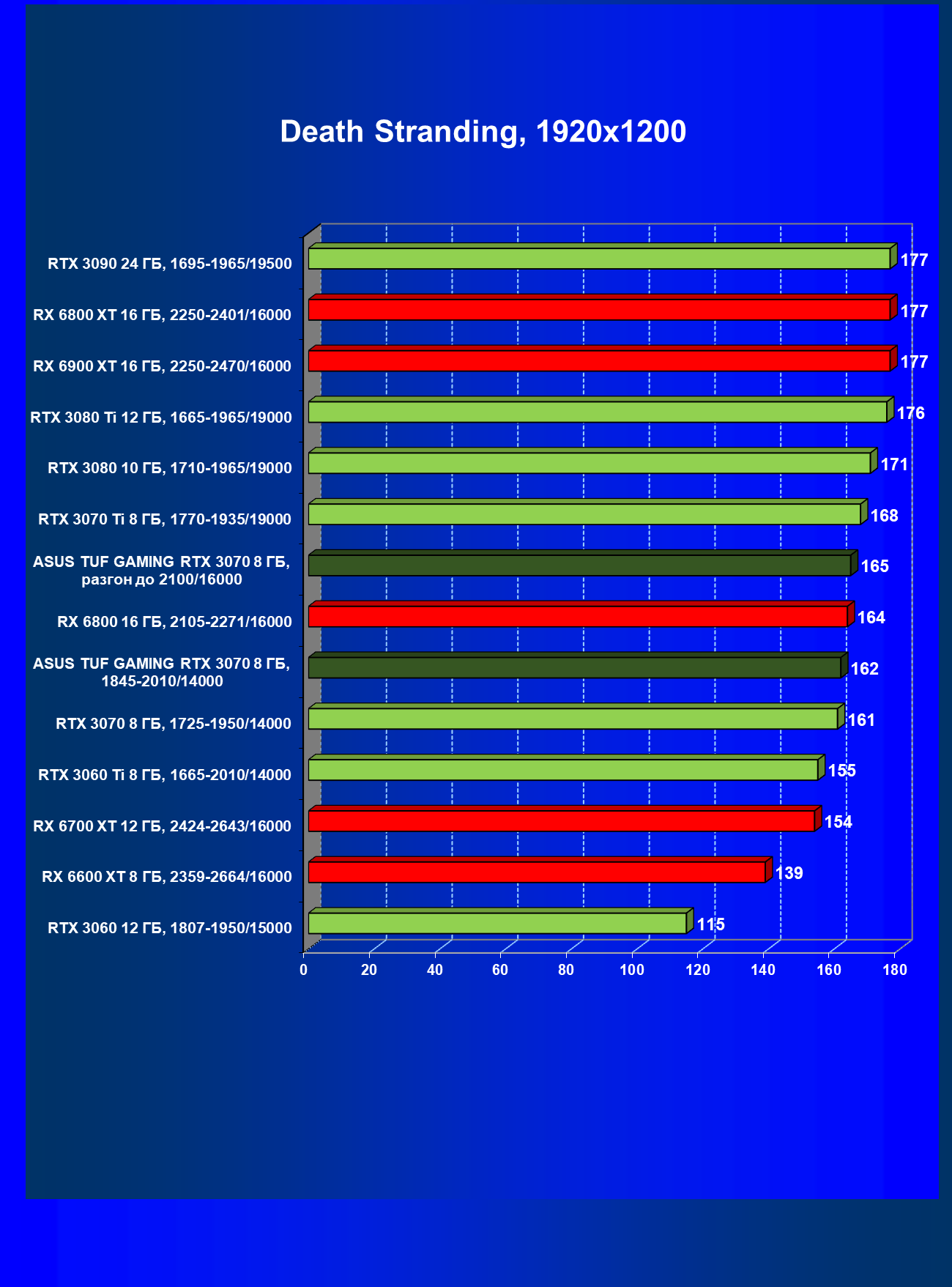

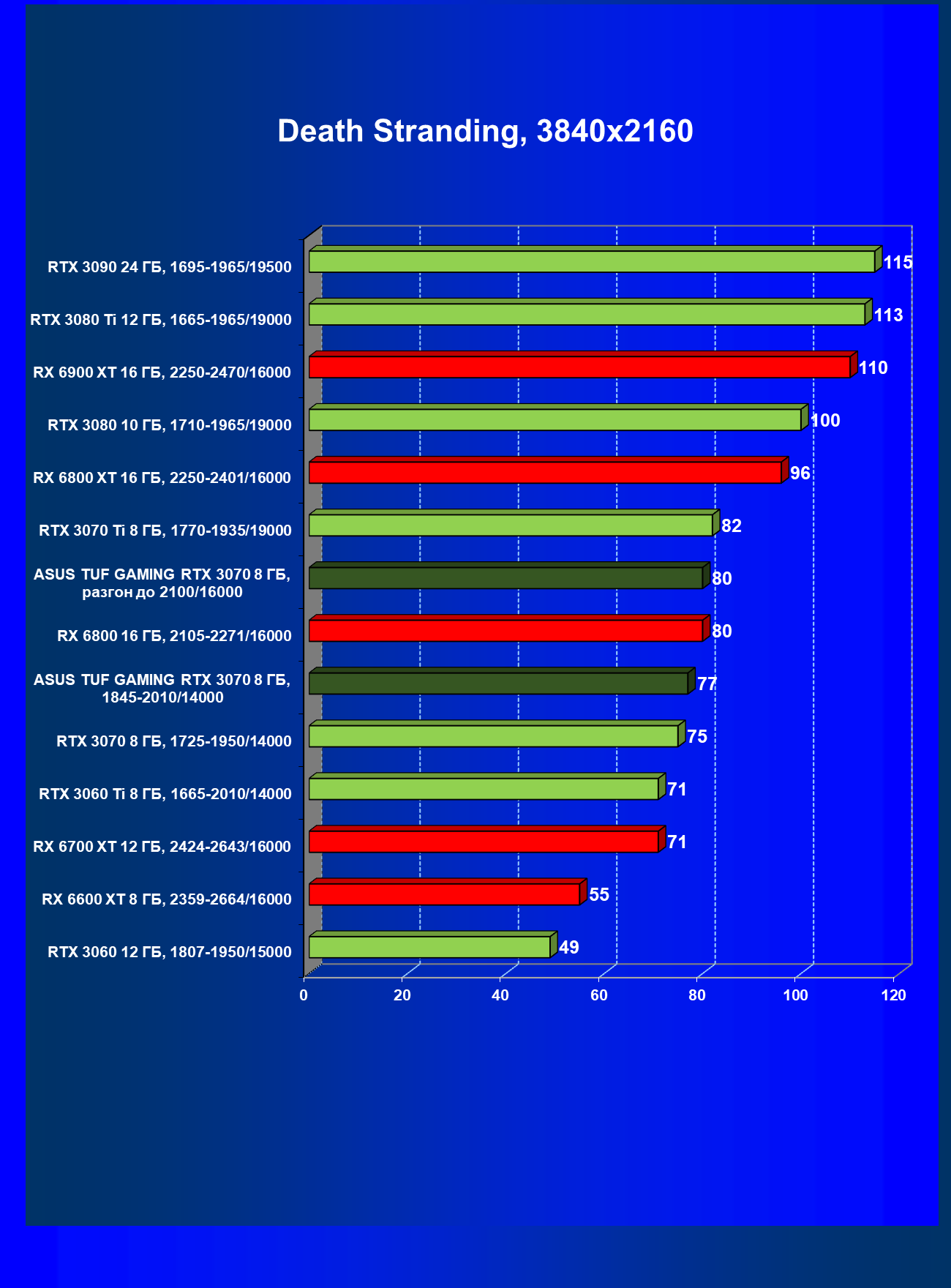

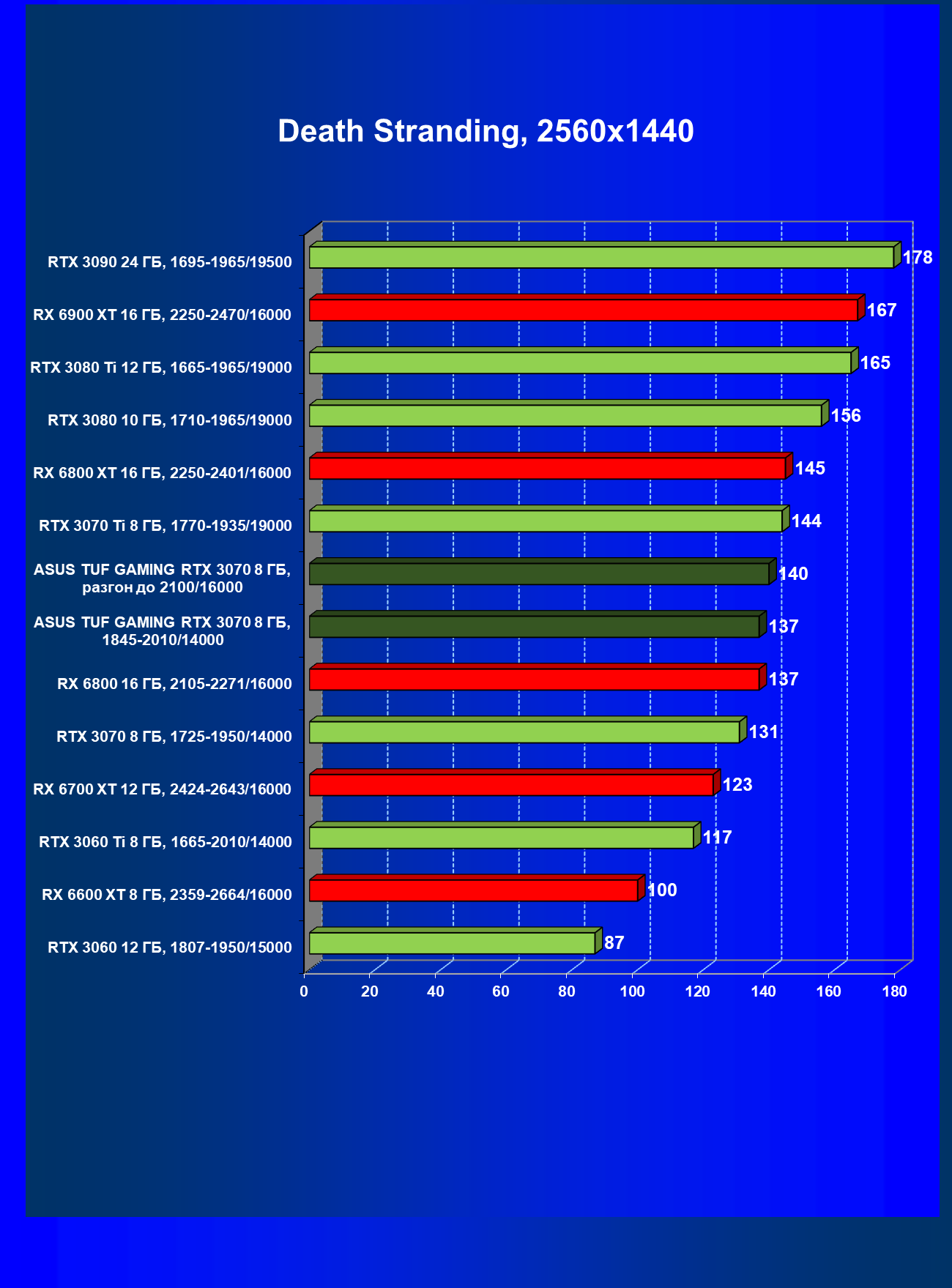

Death Stranding

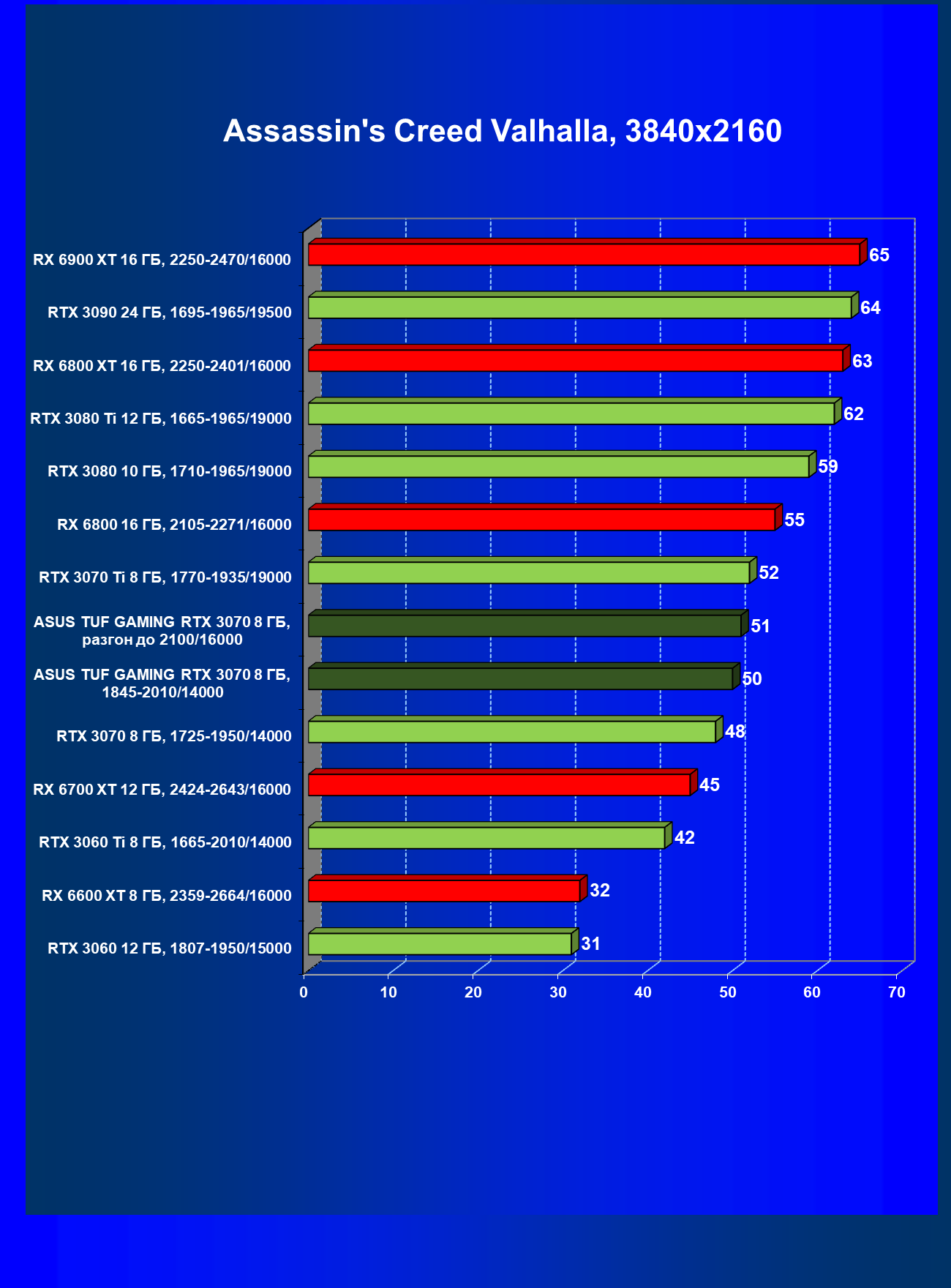

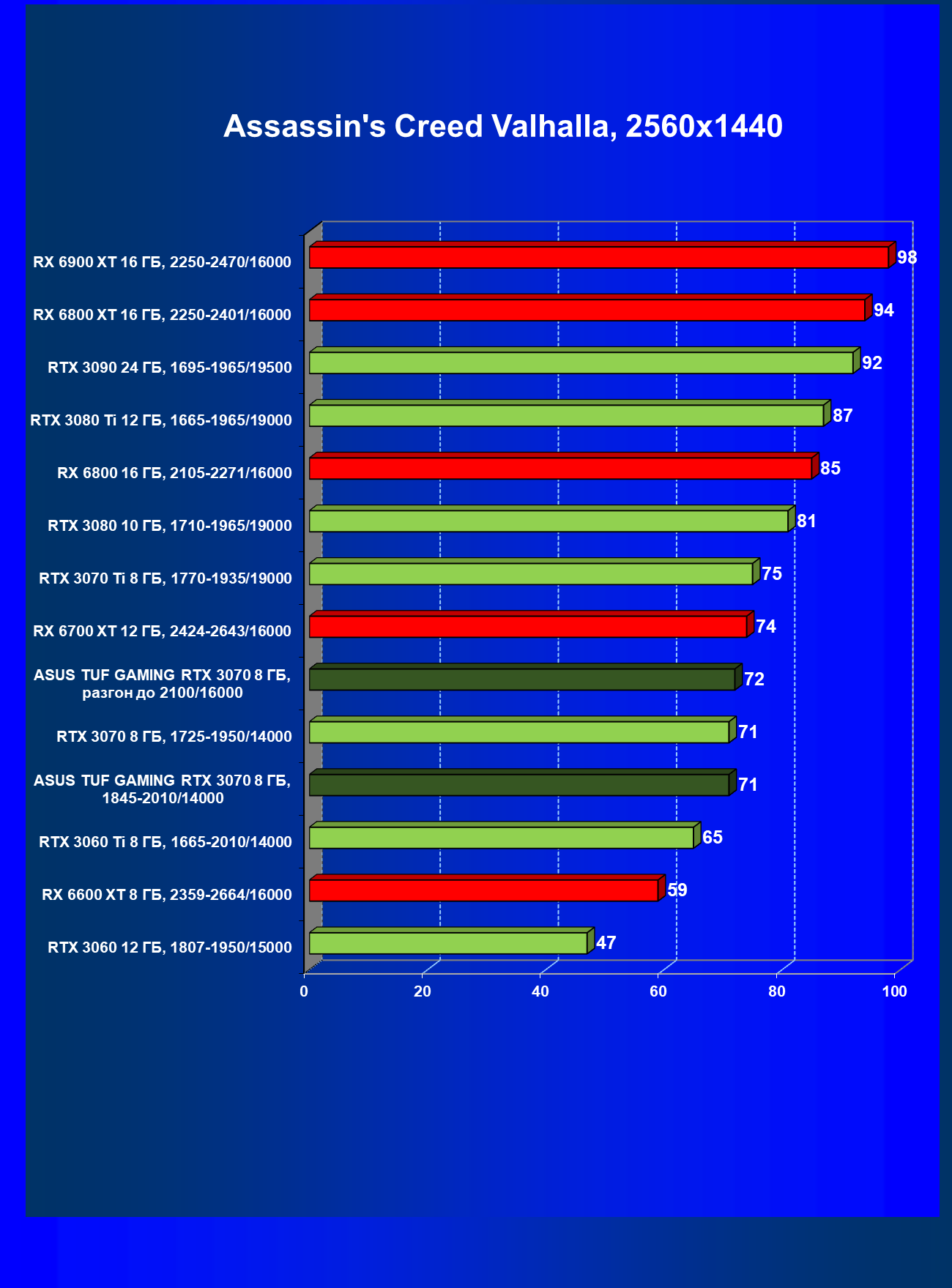

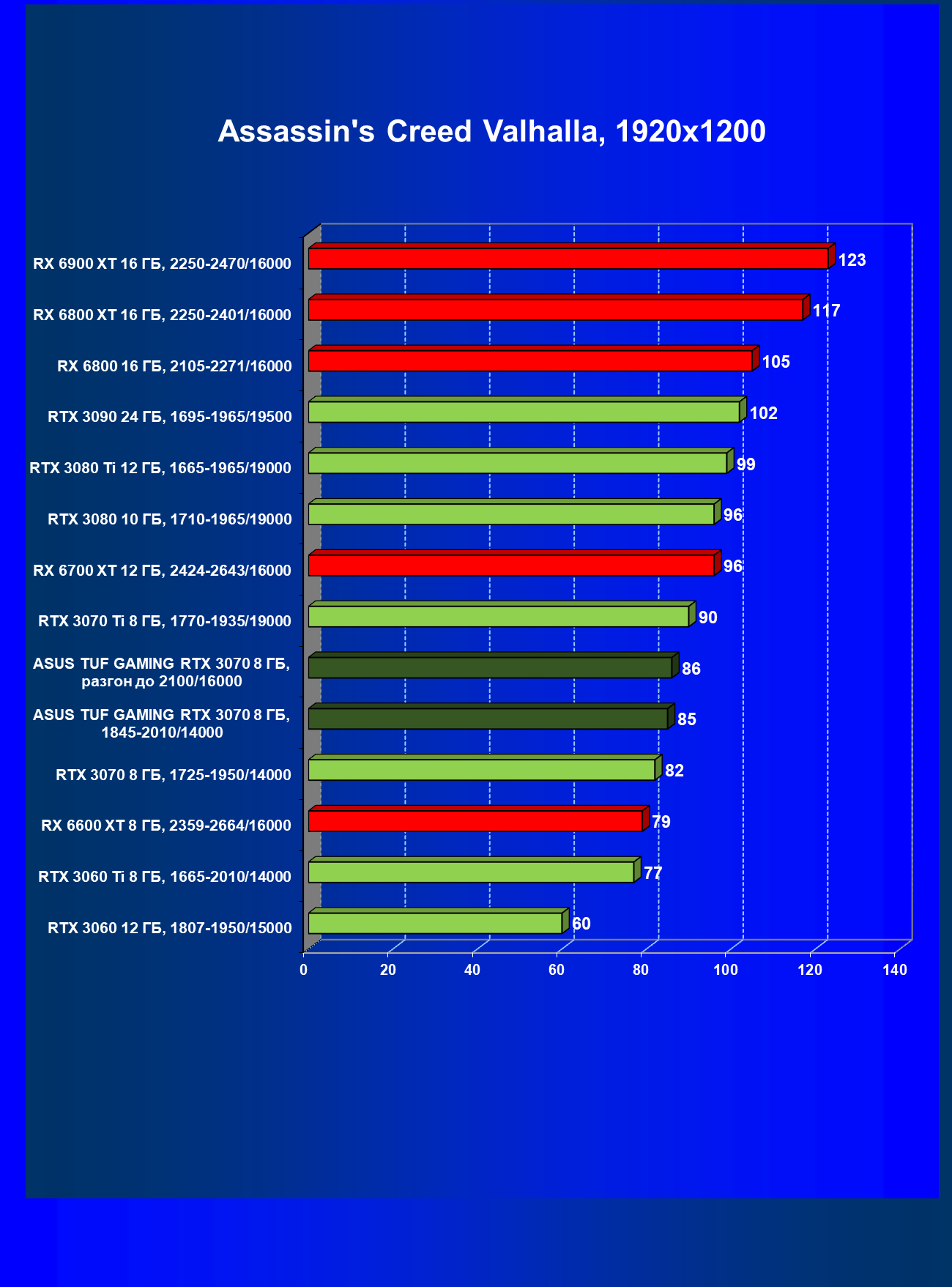

Assassin’s Creed Valhalla

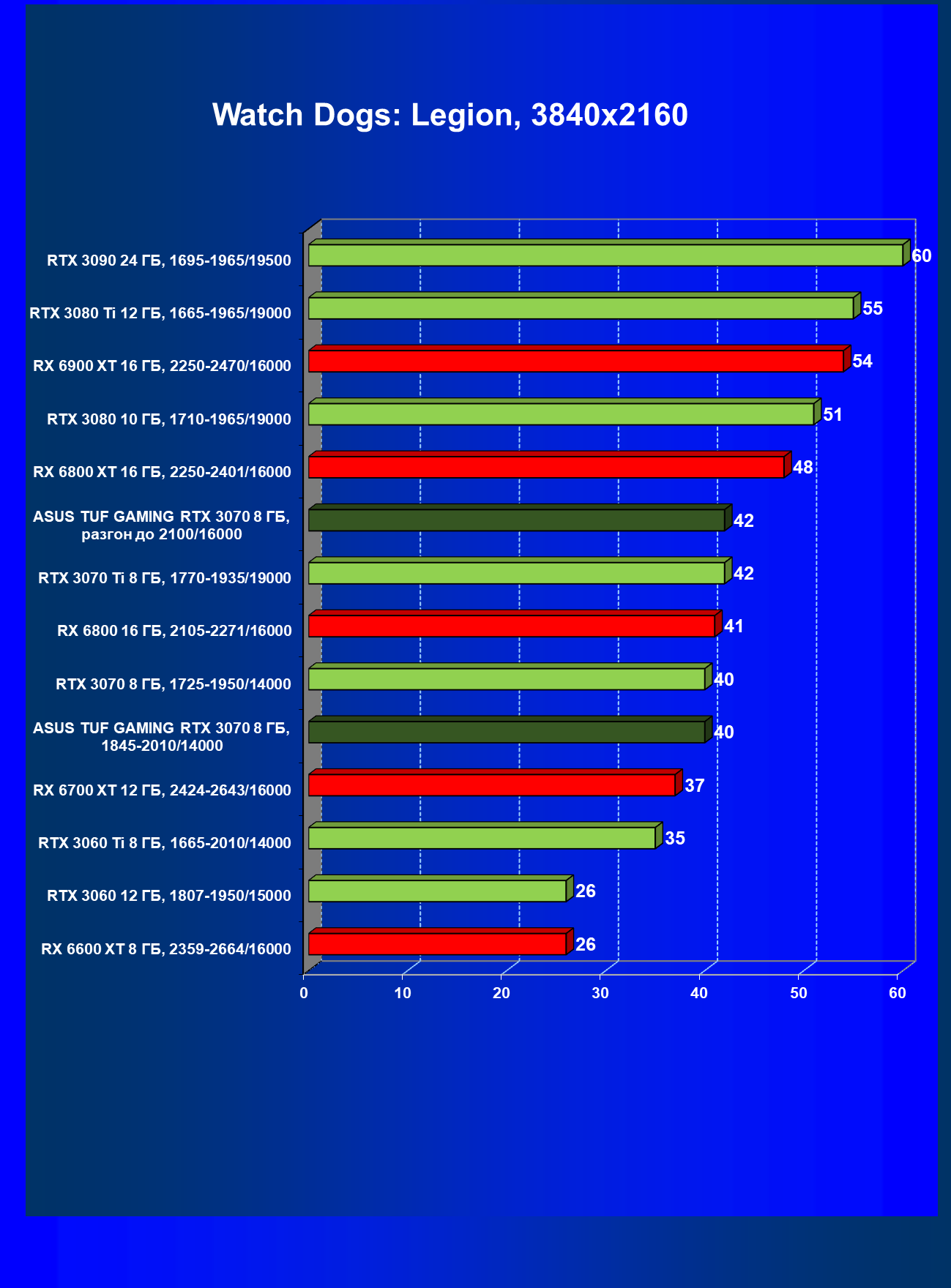

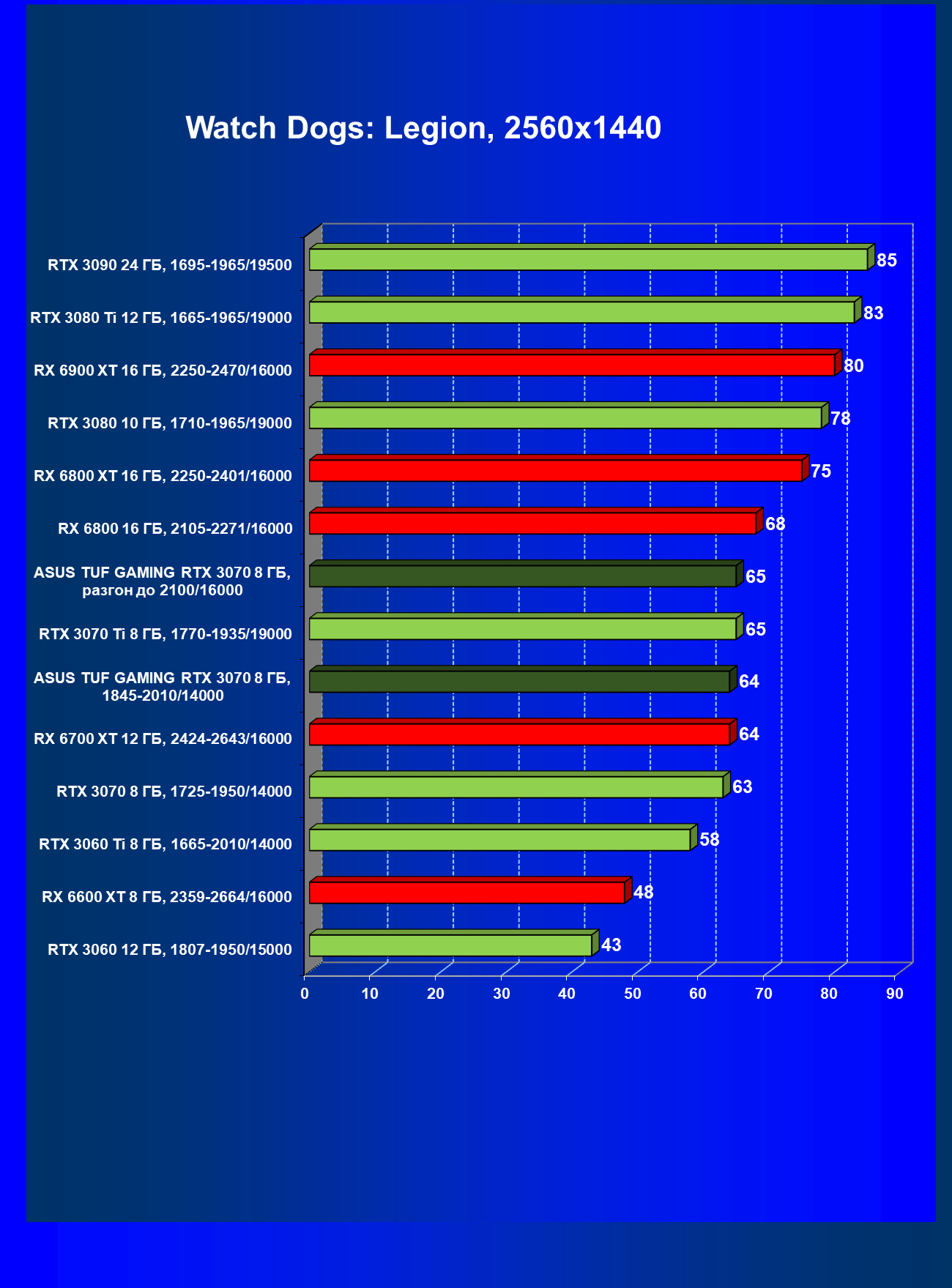

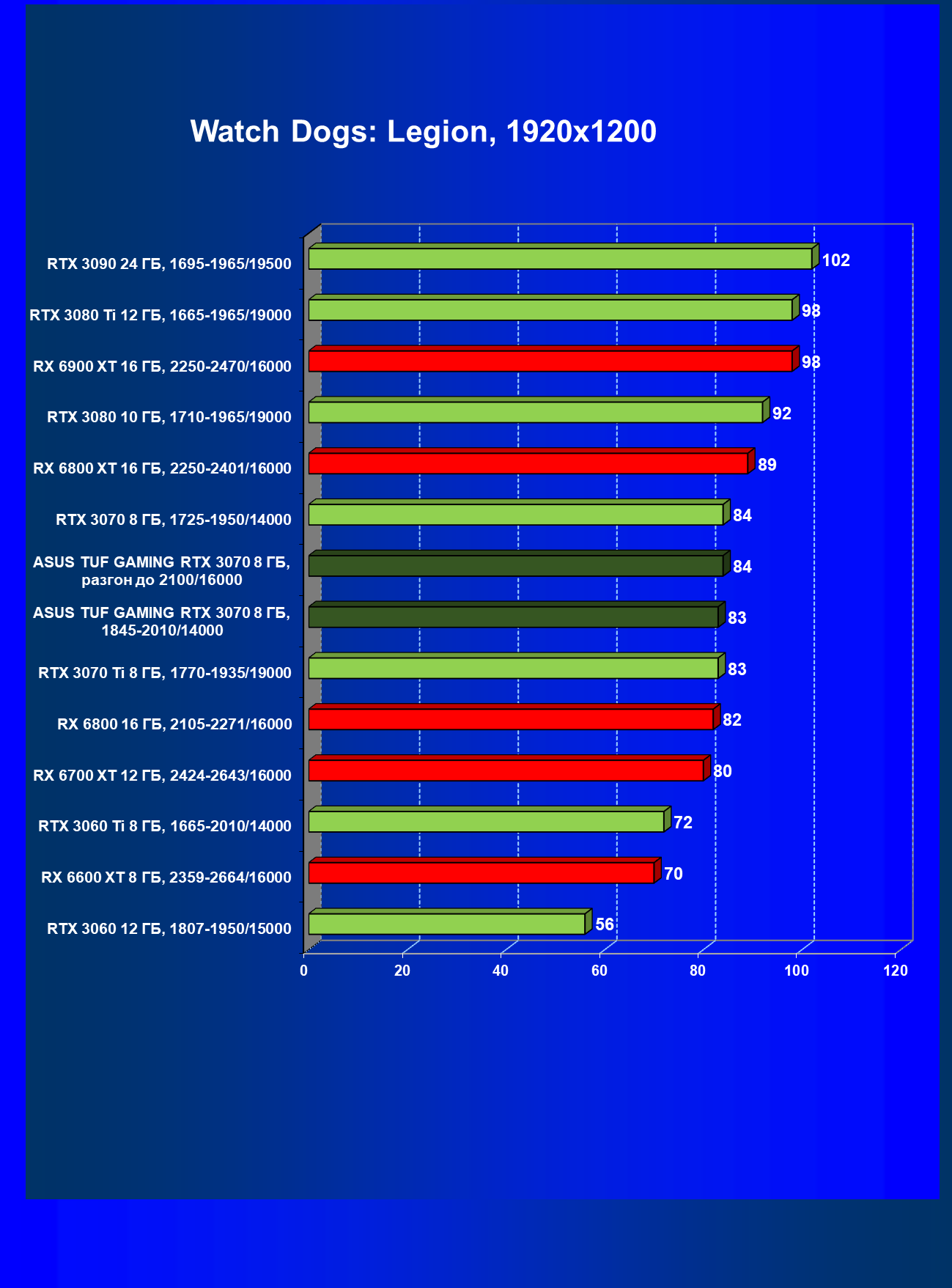

Watch Dogs: Legion

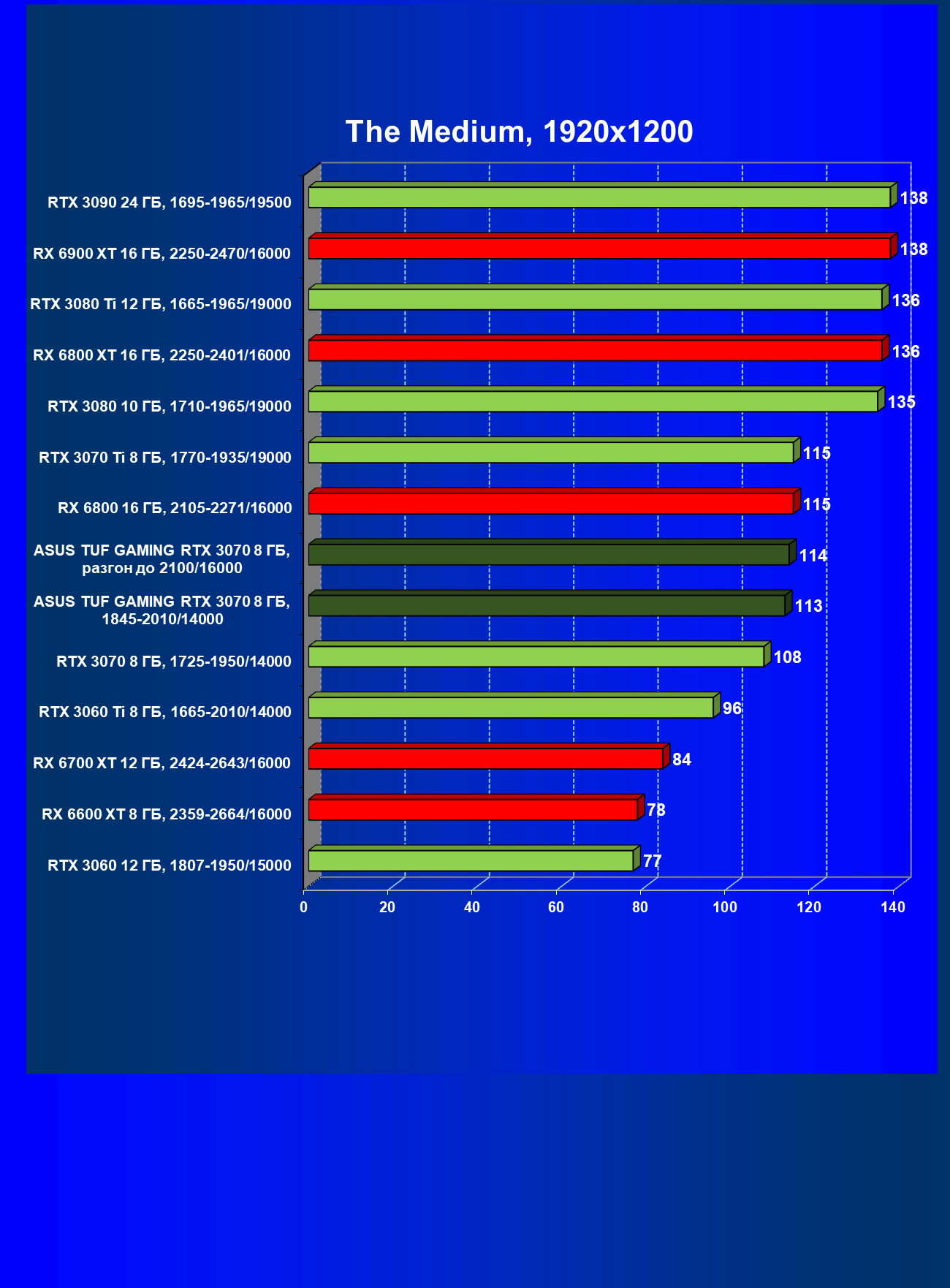

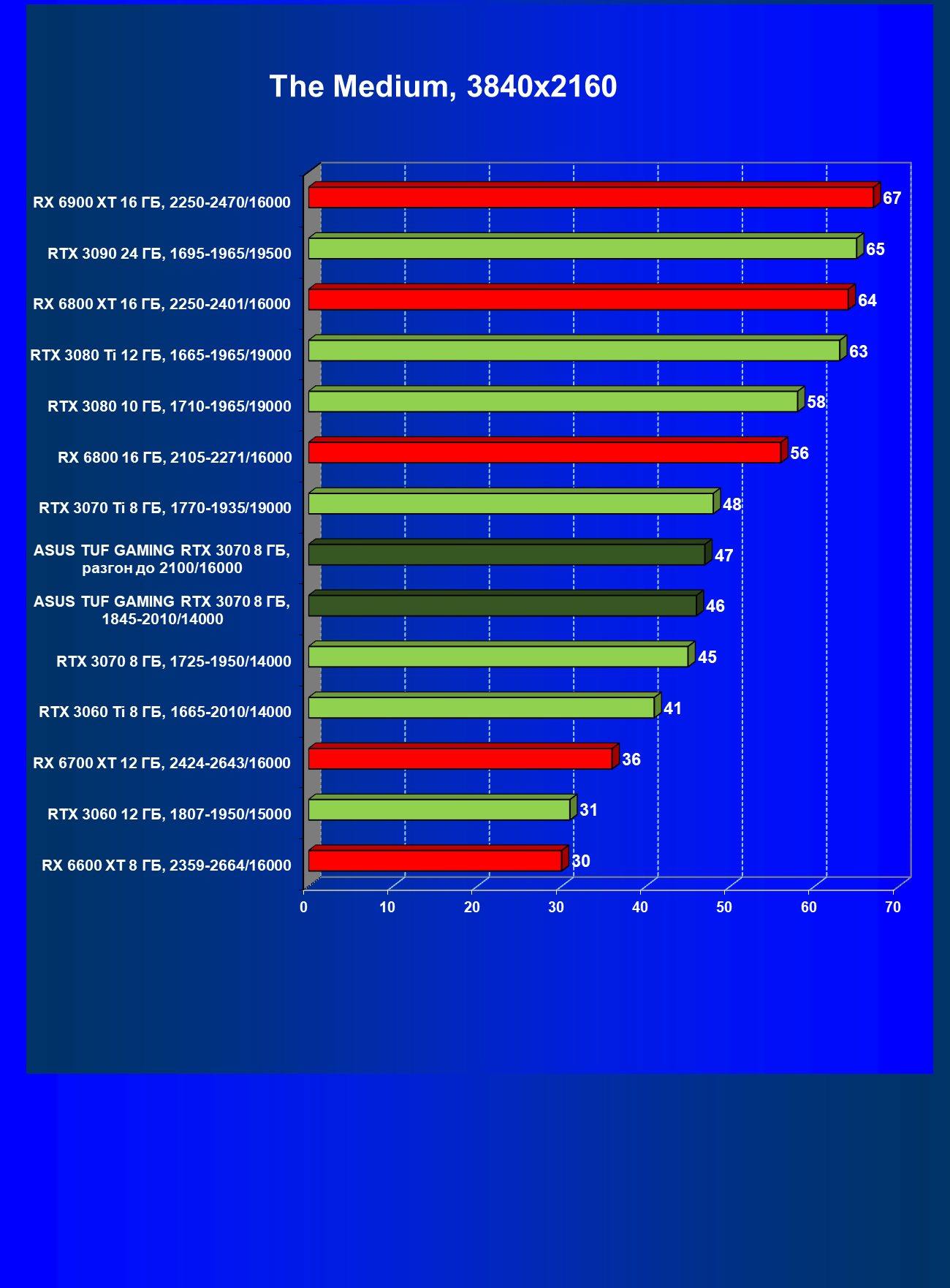

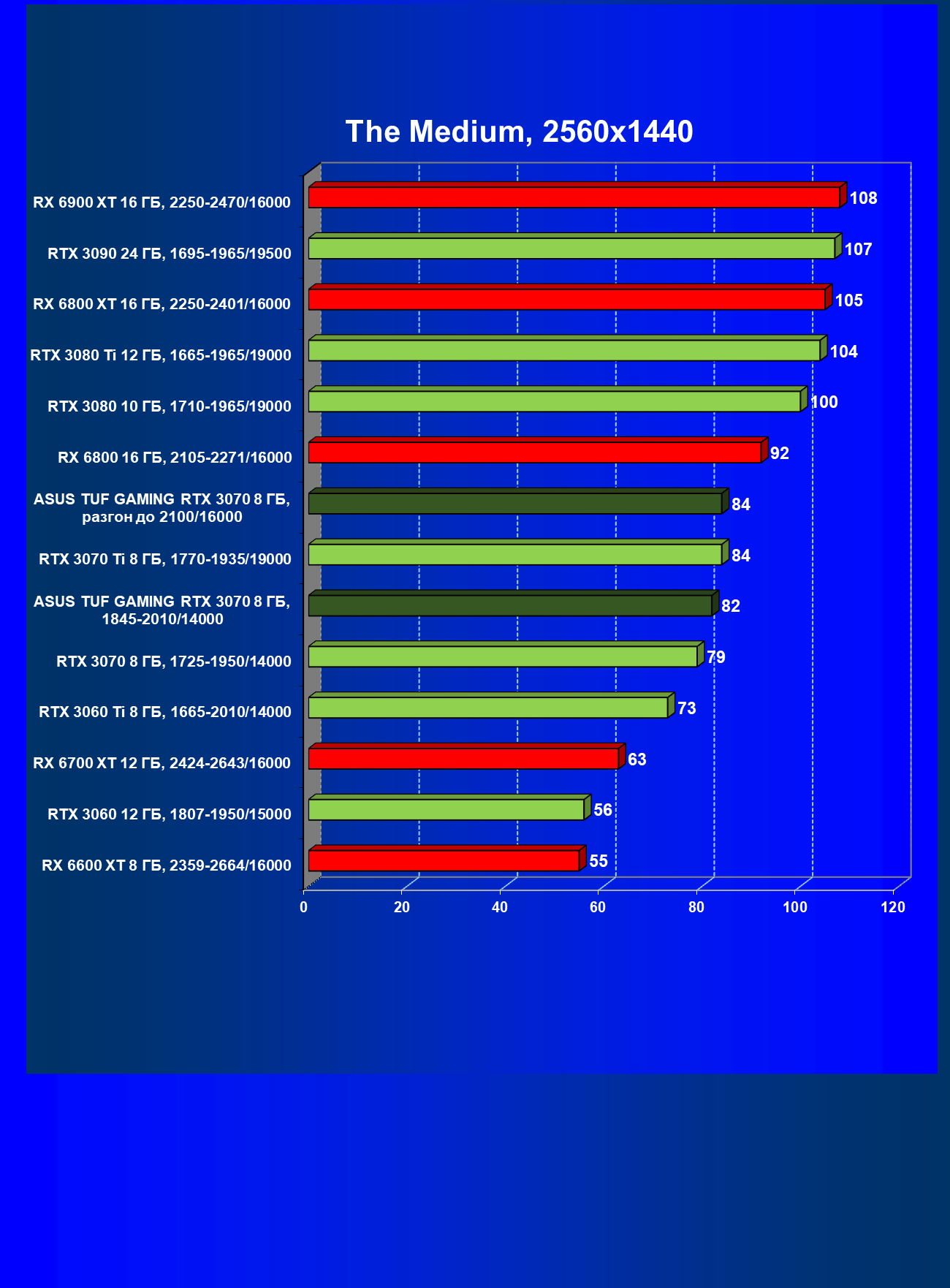

The Medium

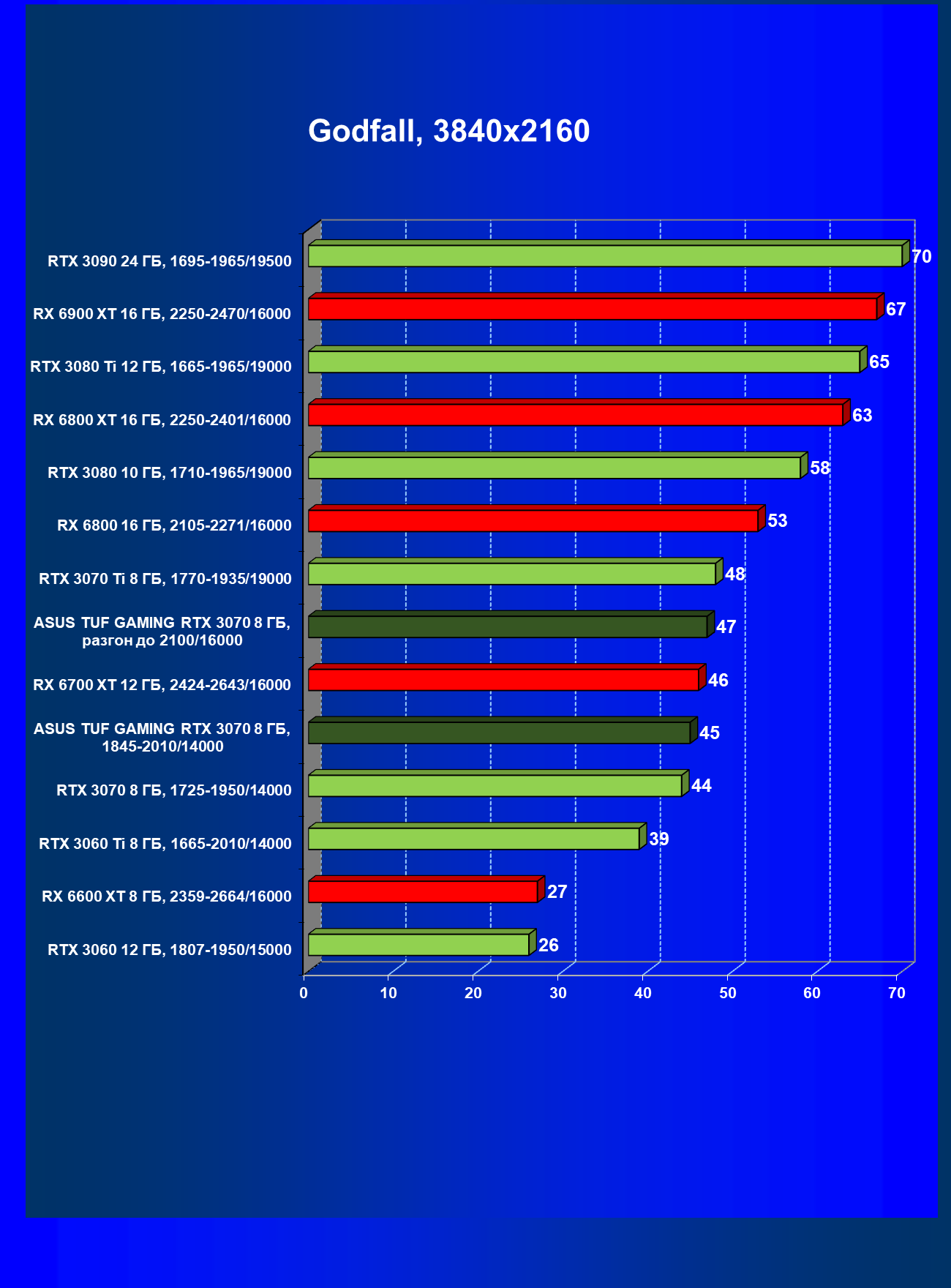

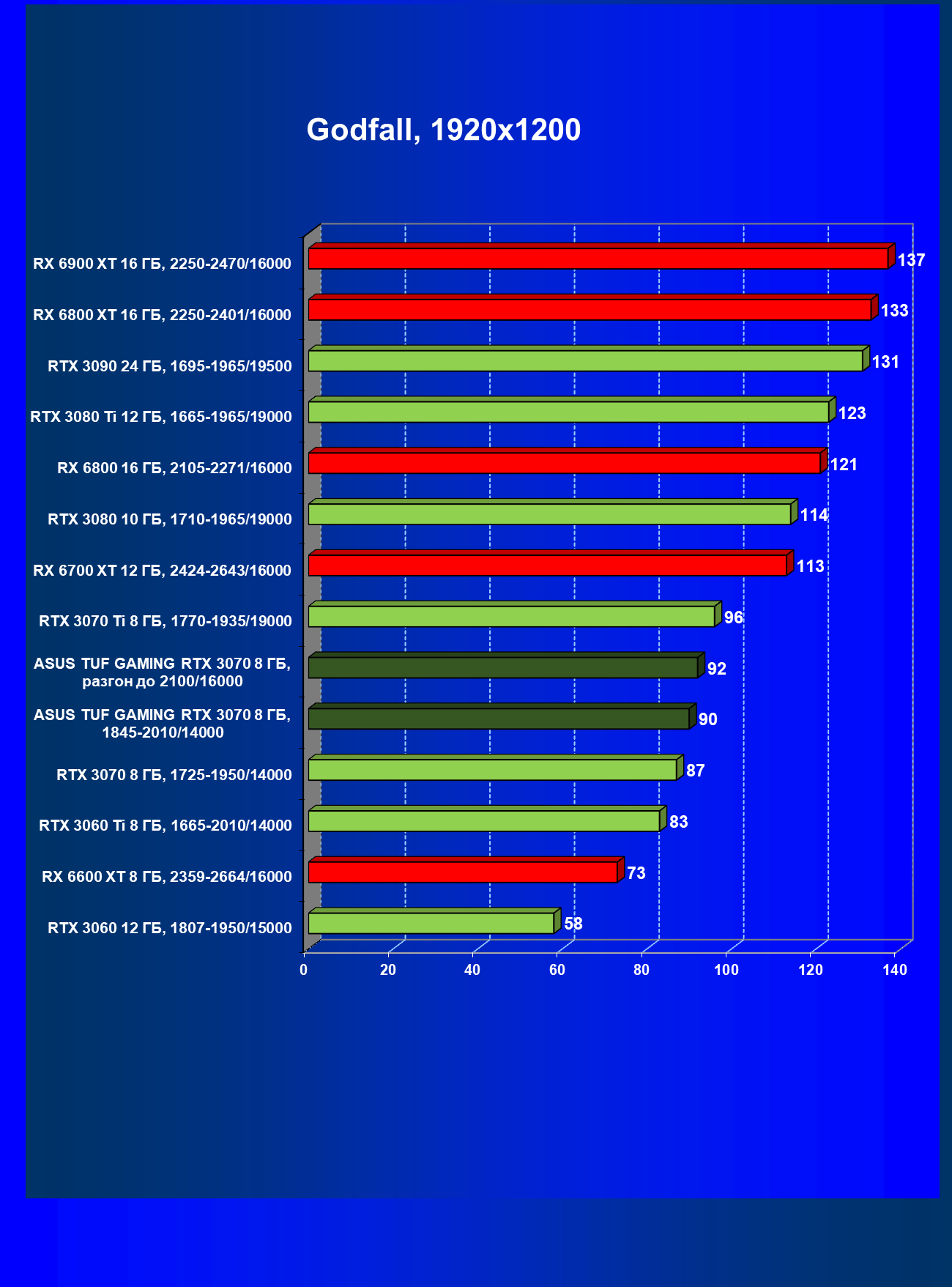

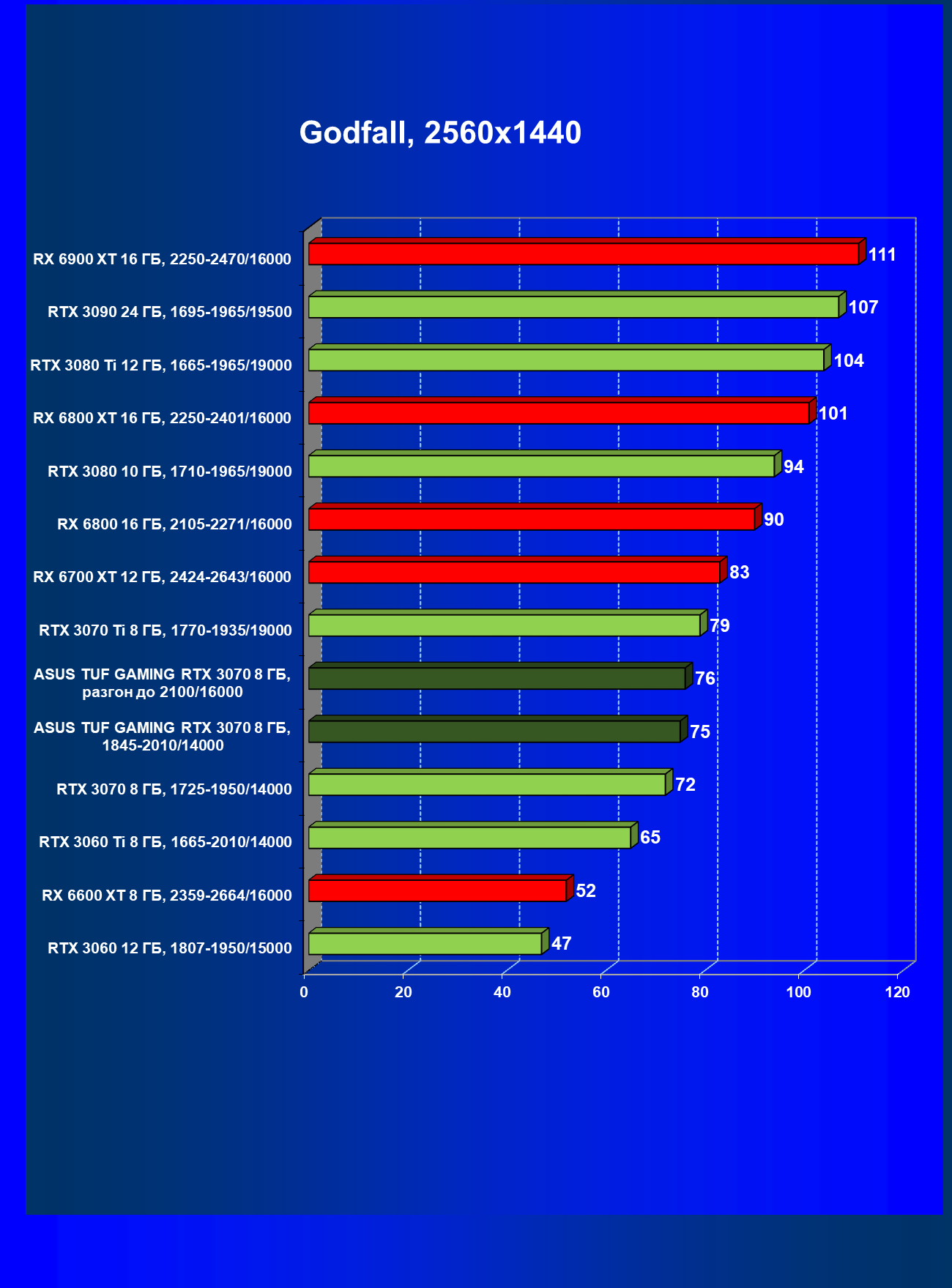

Godfall

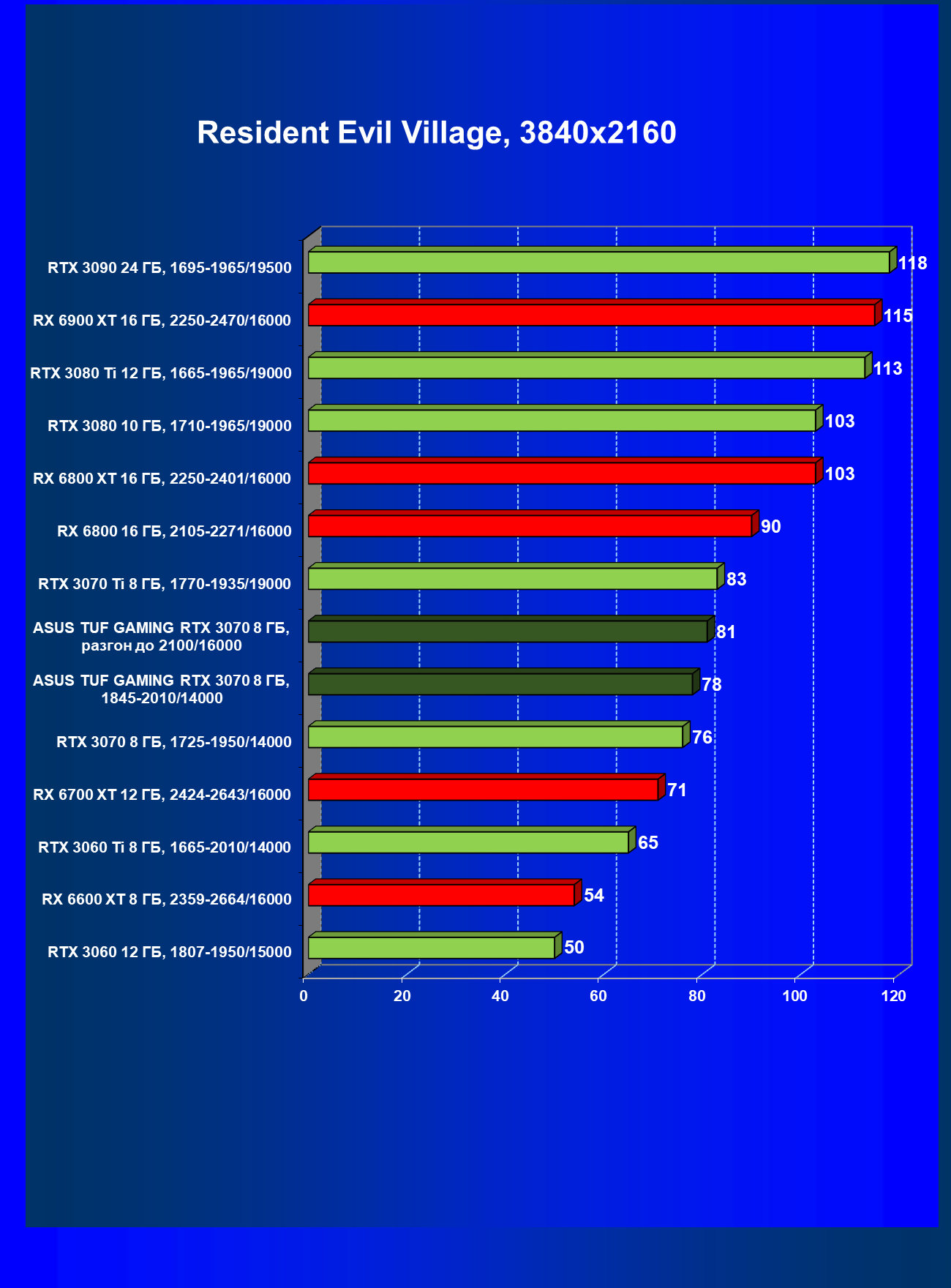

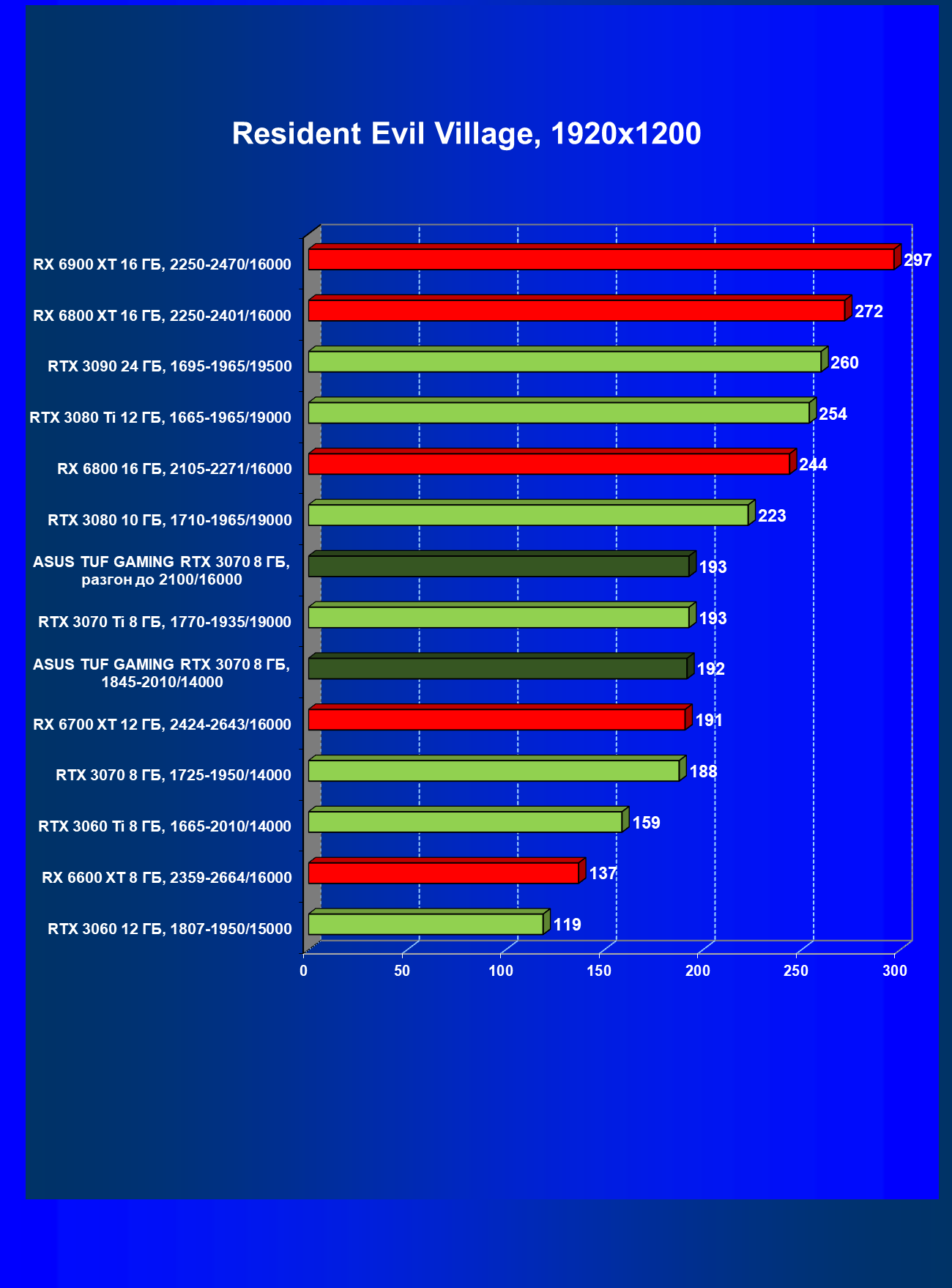

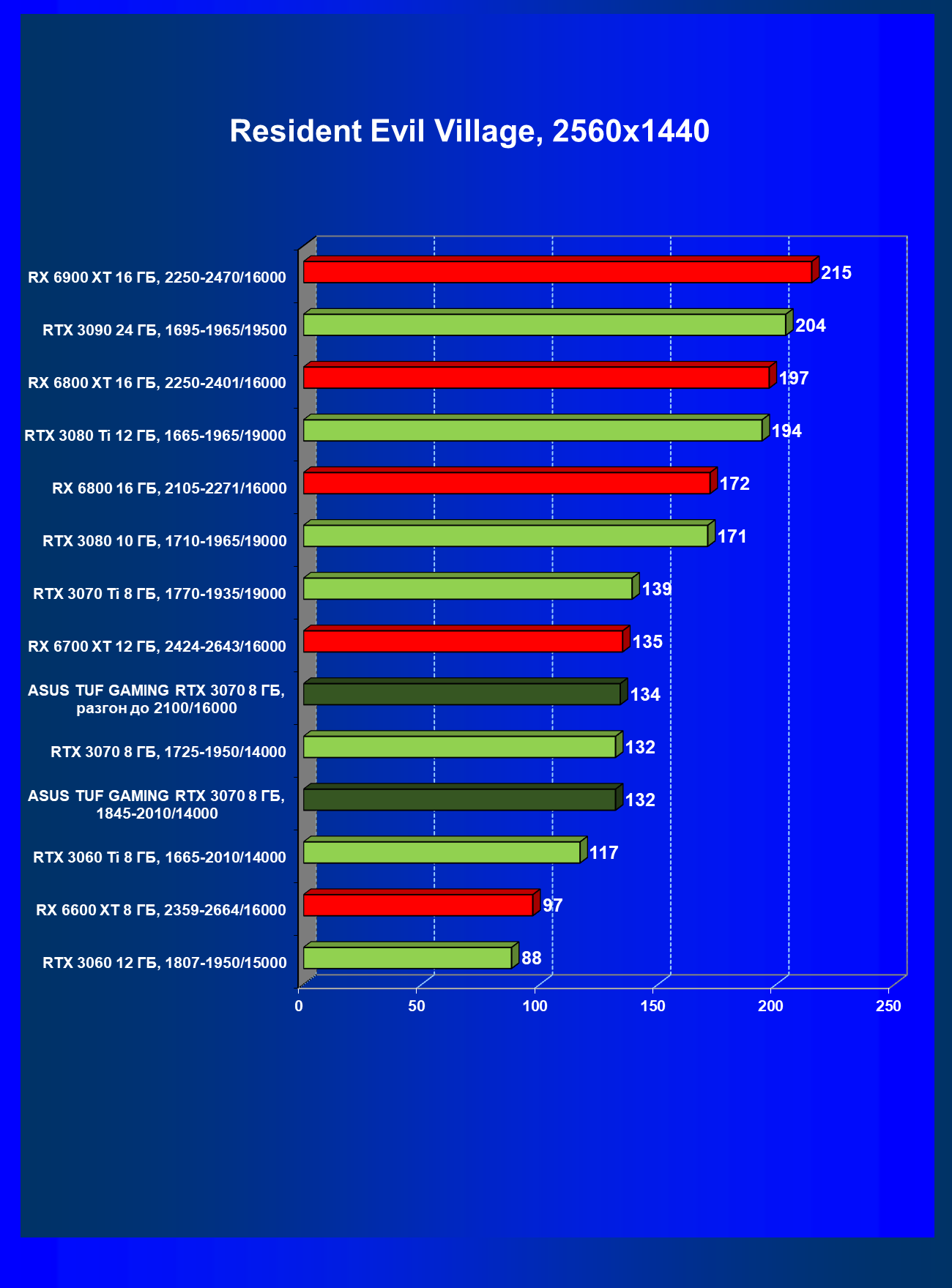

Resident Evil Village

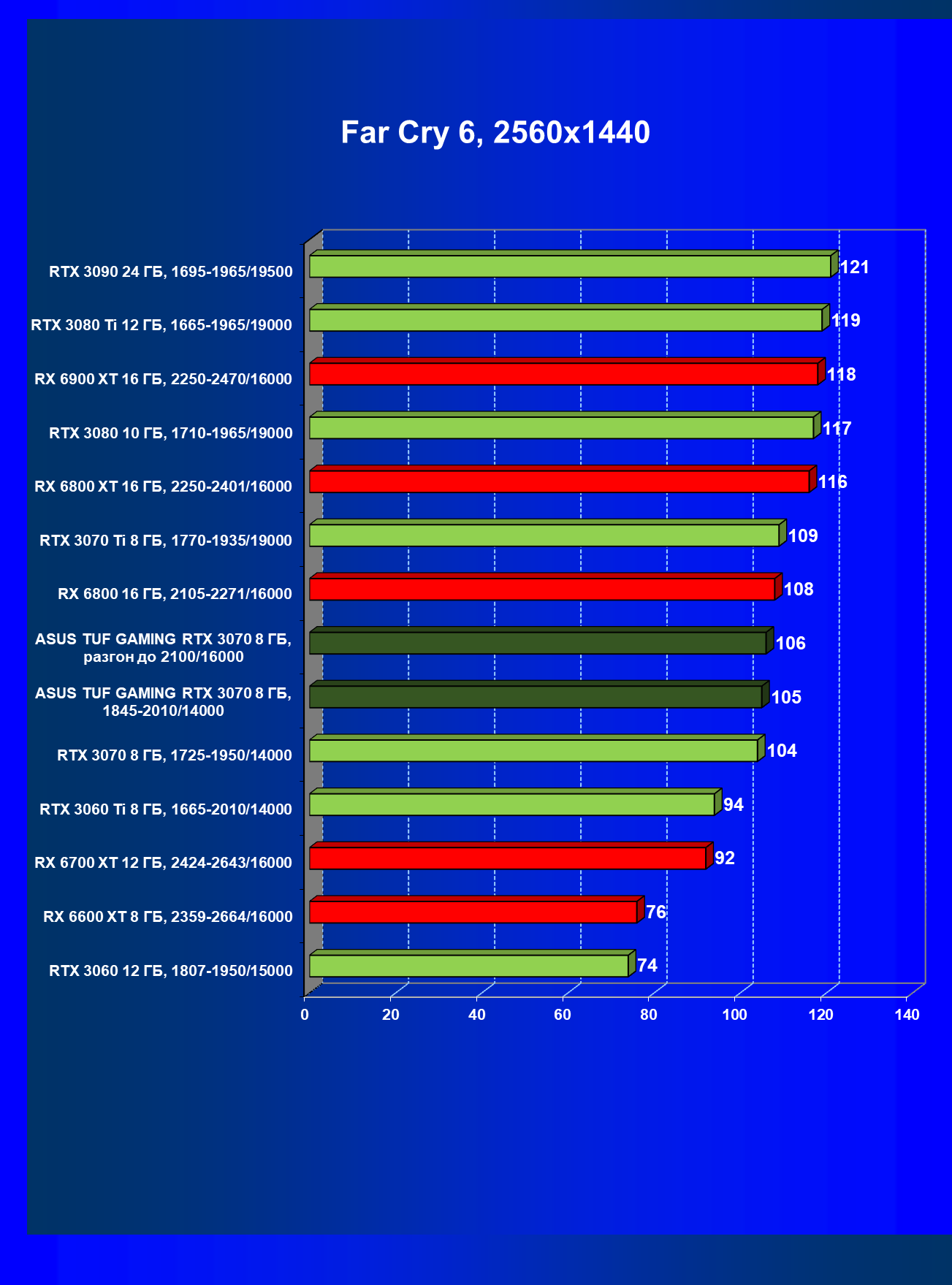

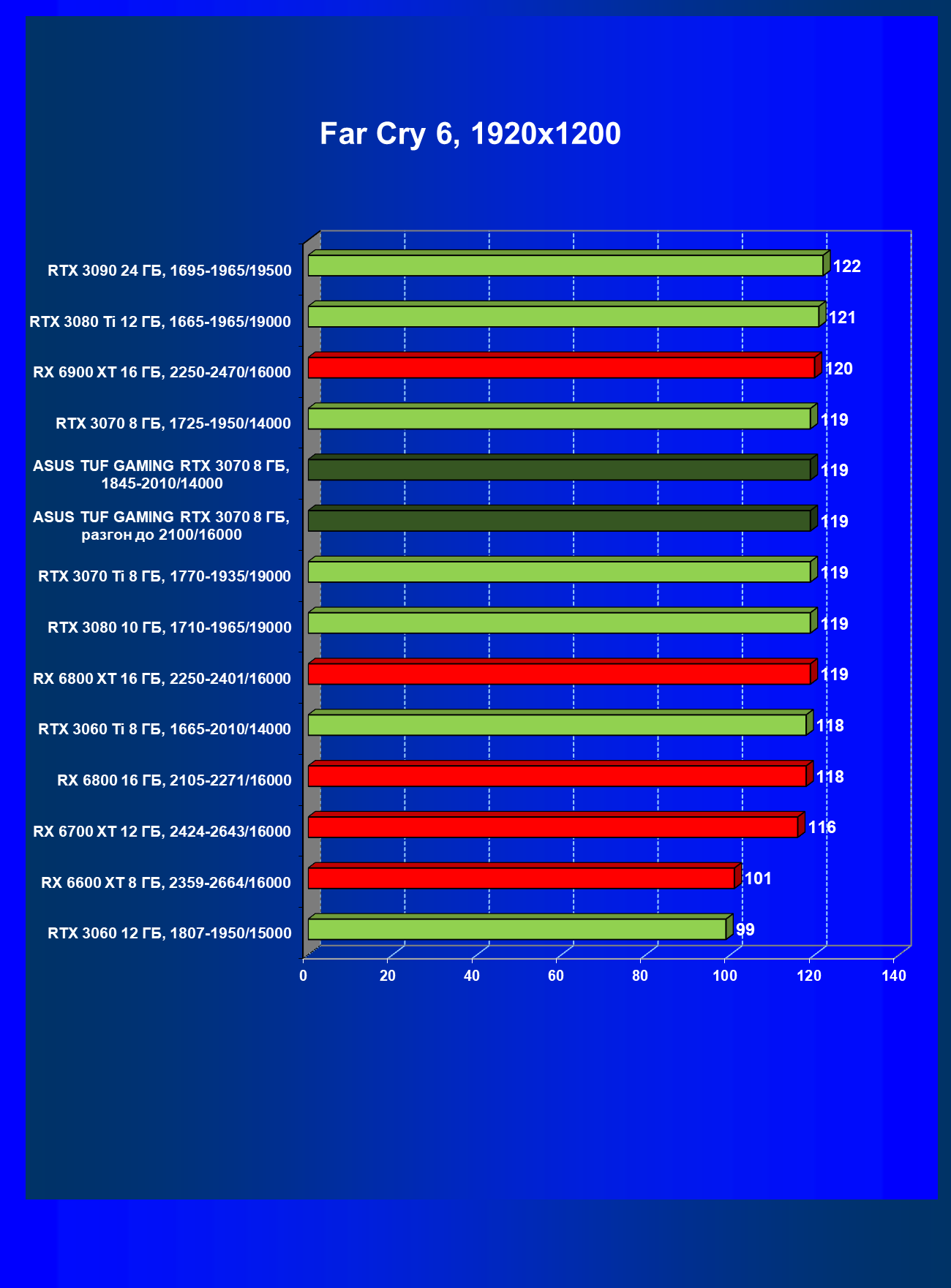

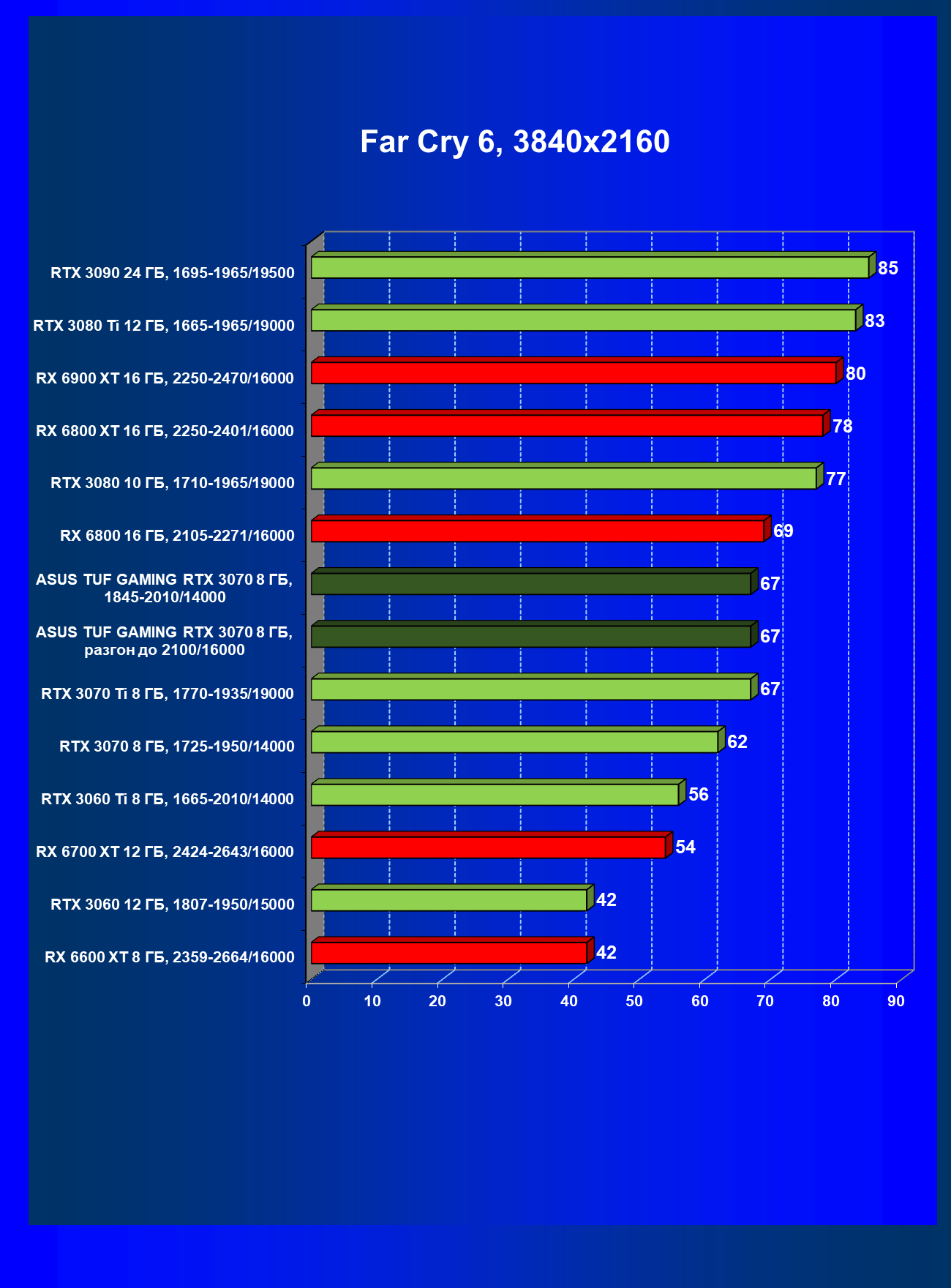

Far Cry 6

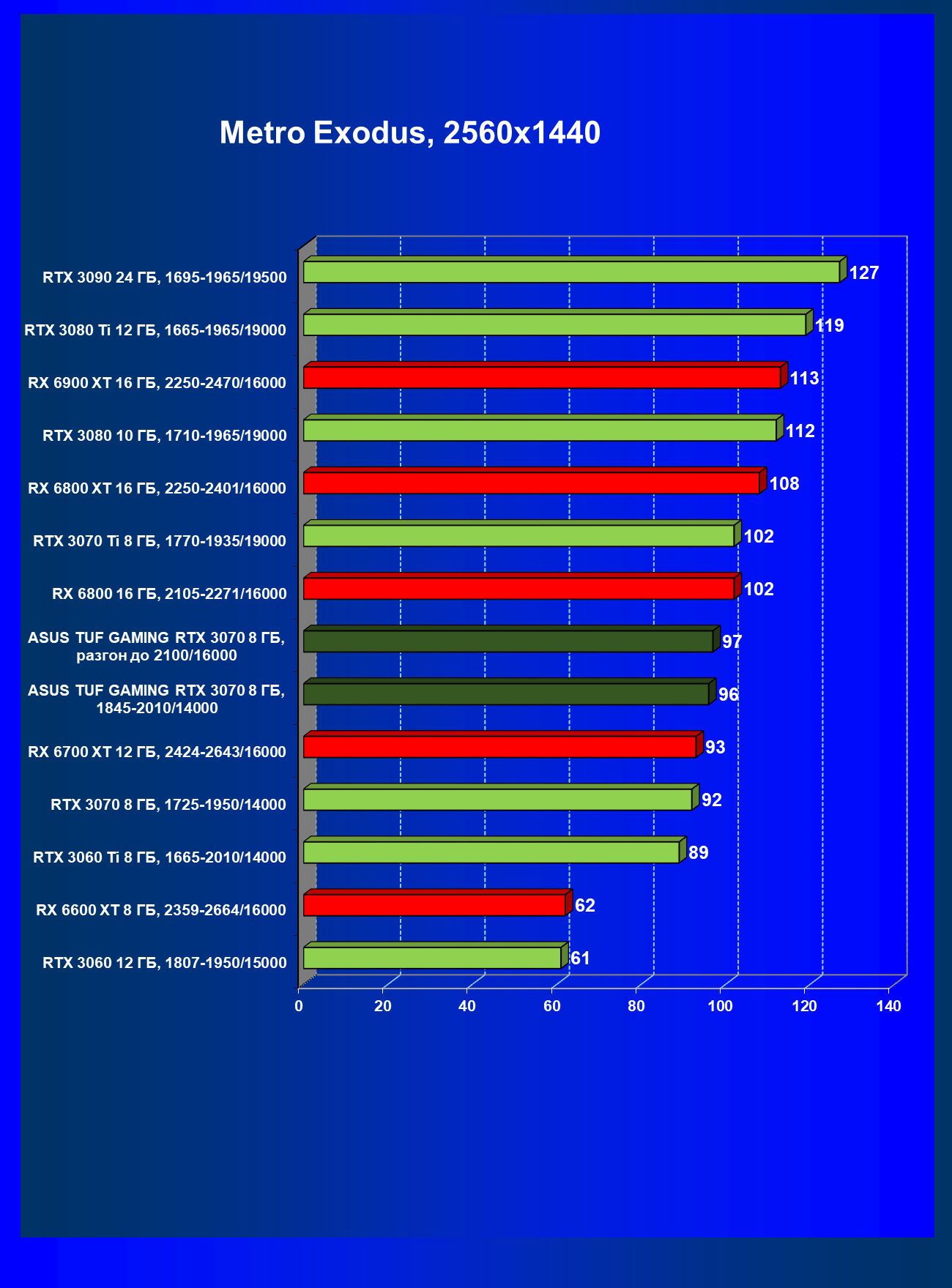

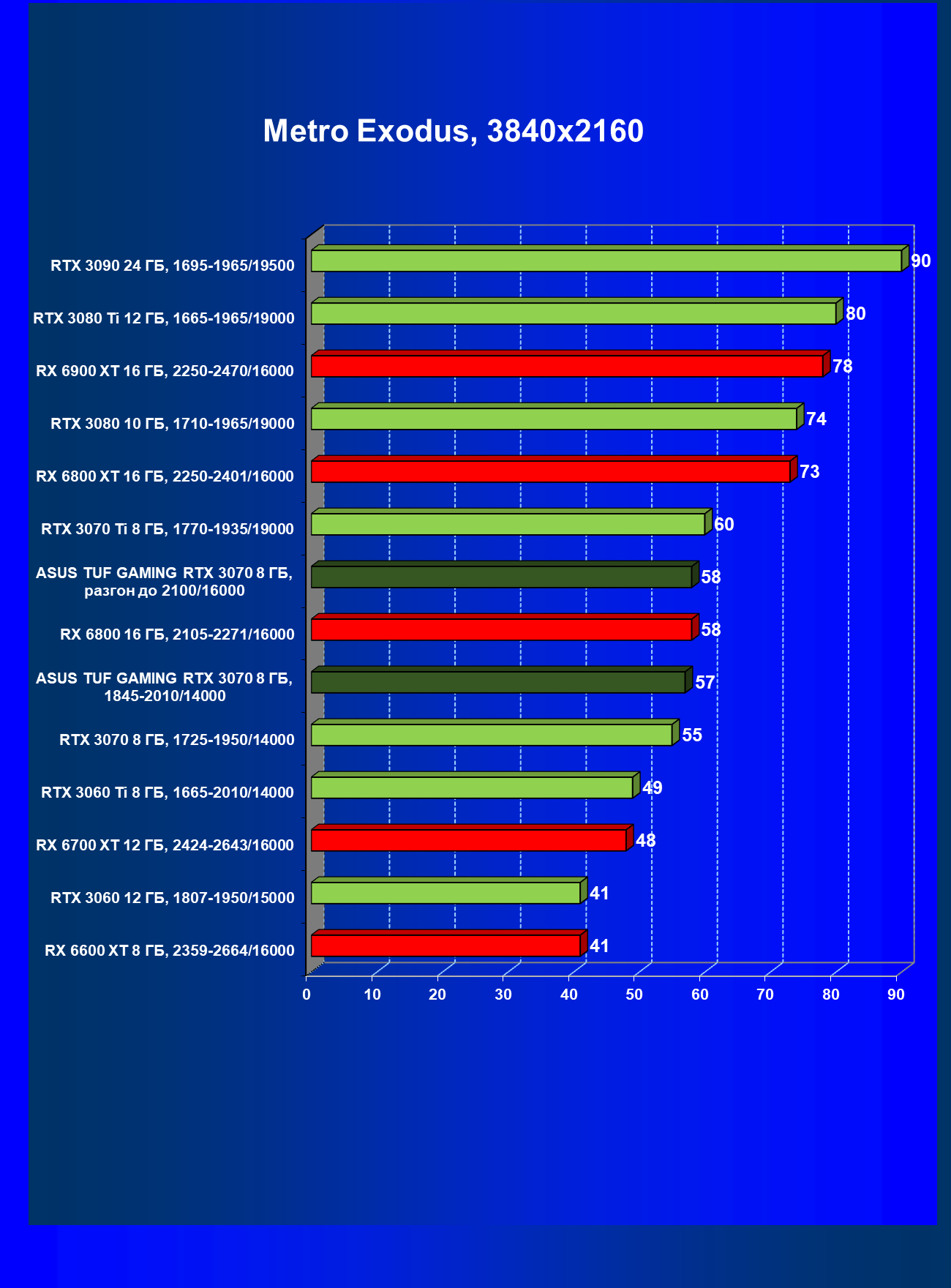

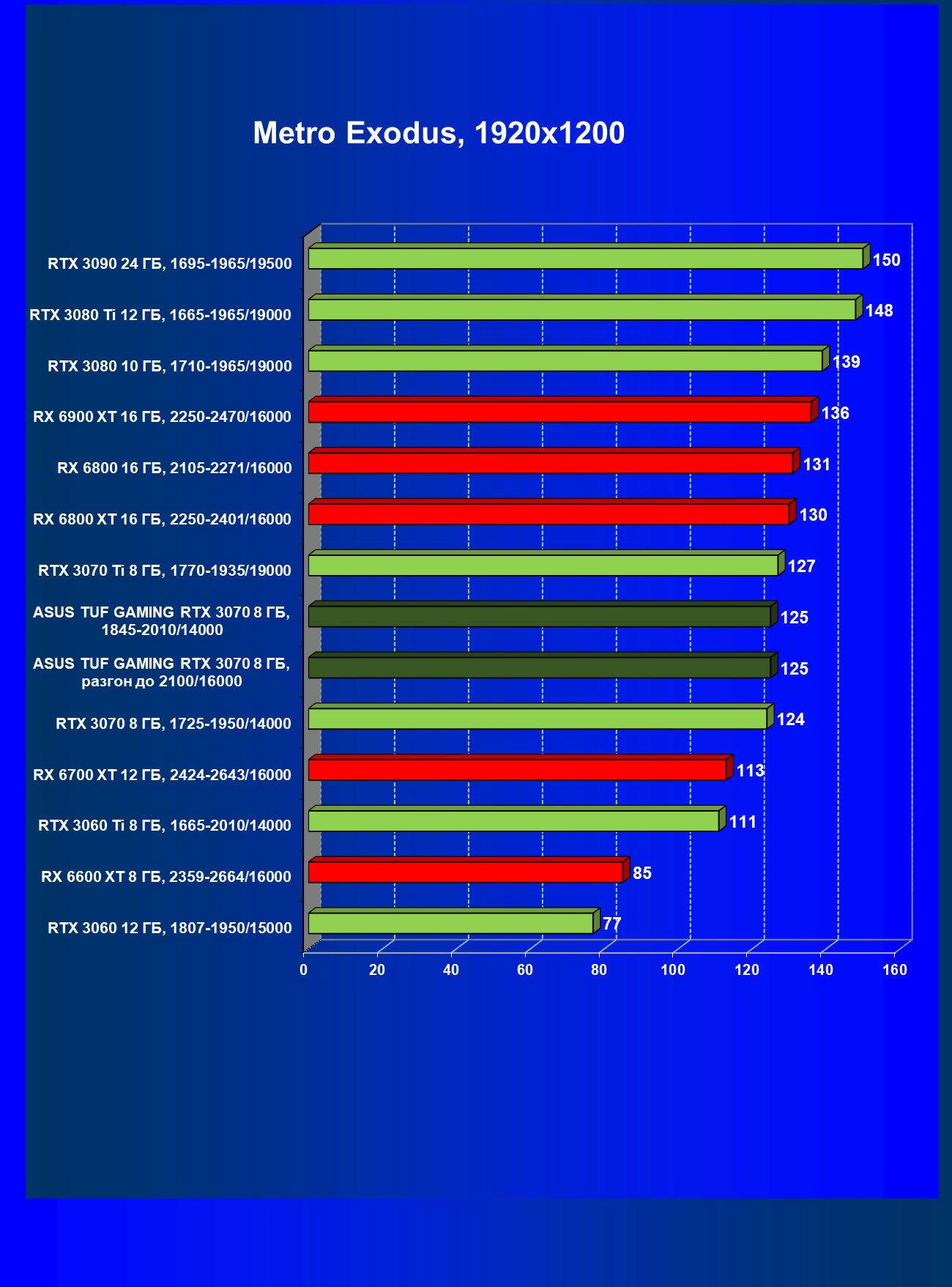

Metro Exodus



Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS / FSR в разрешениях 1920×1200, 2560×1440 и 3840×2160

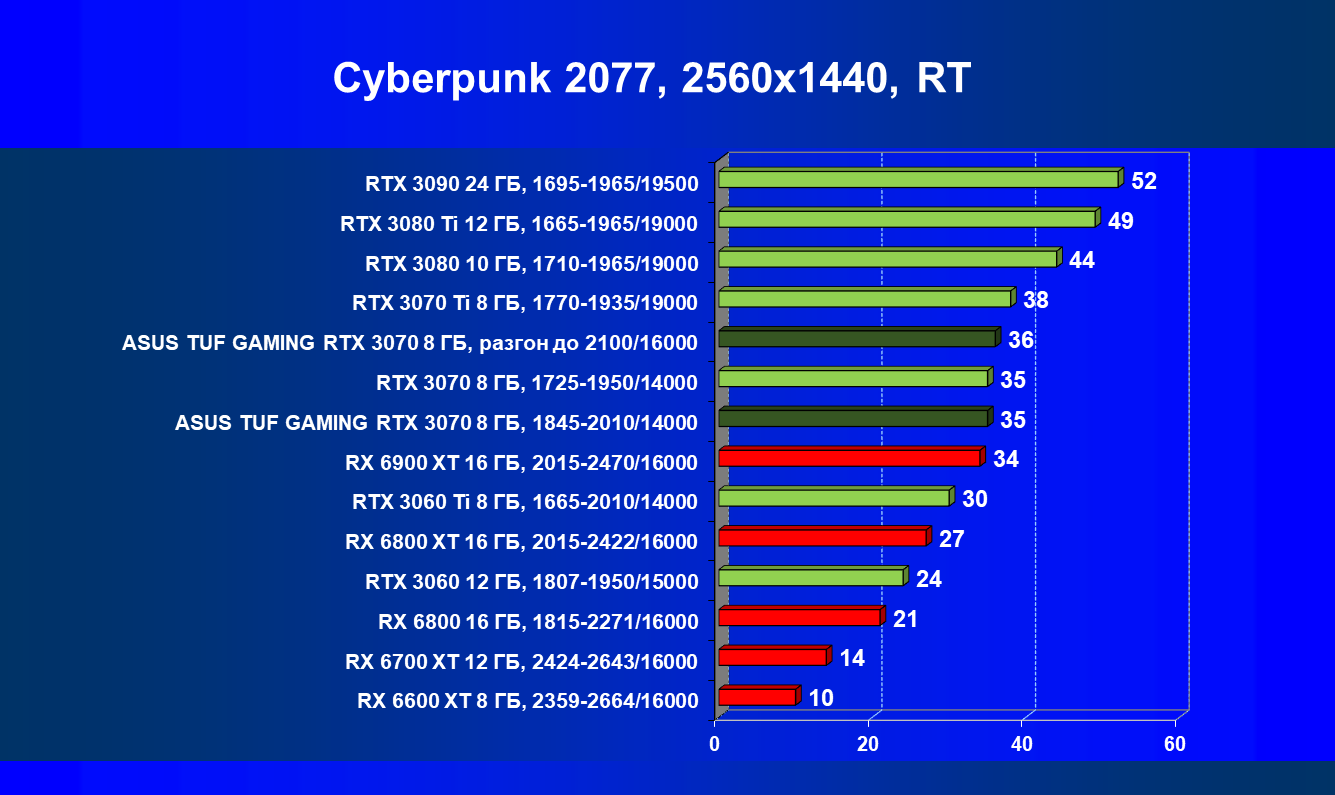

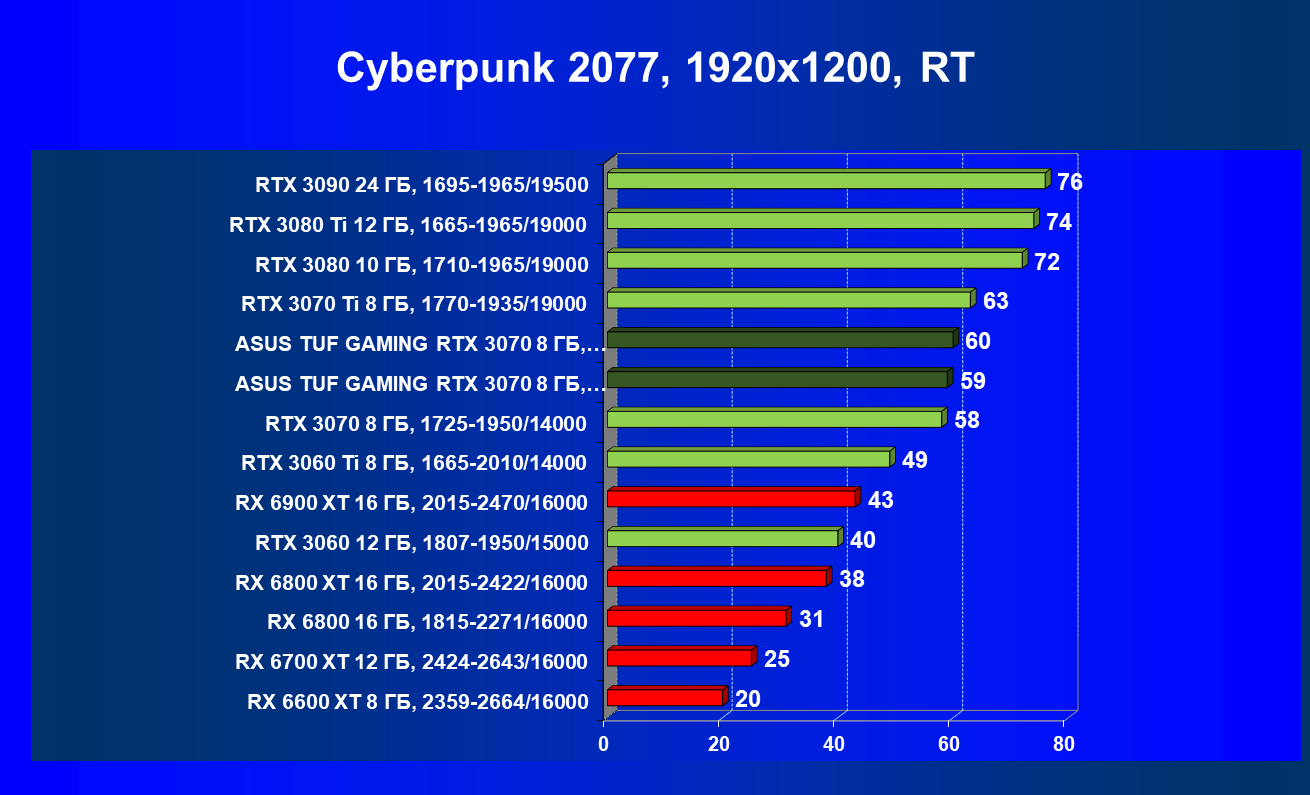

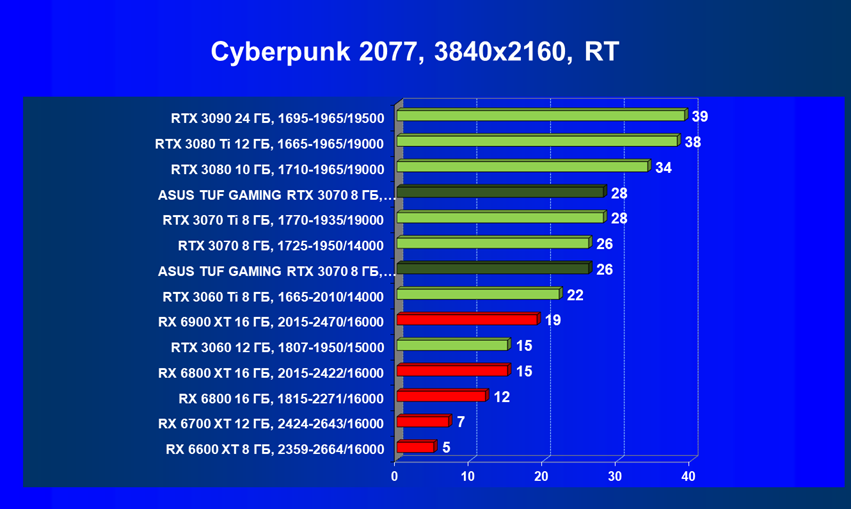

Cyberpunk 2077, RT

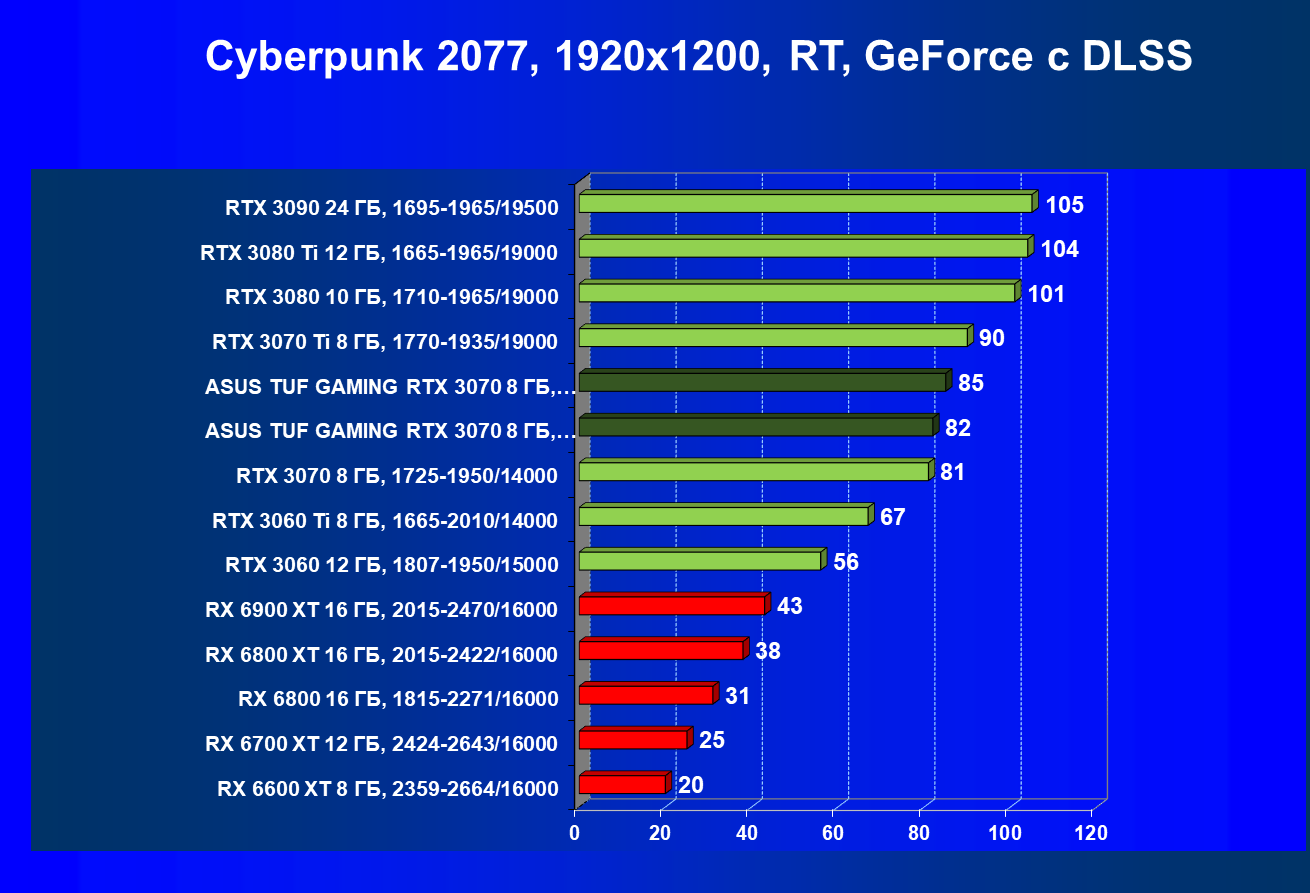

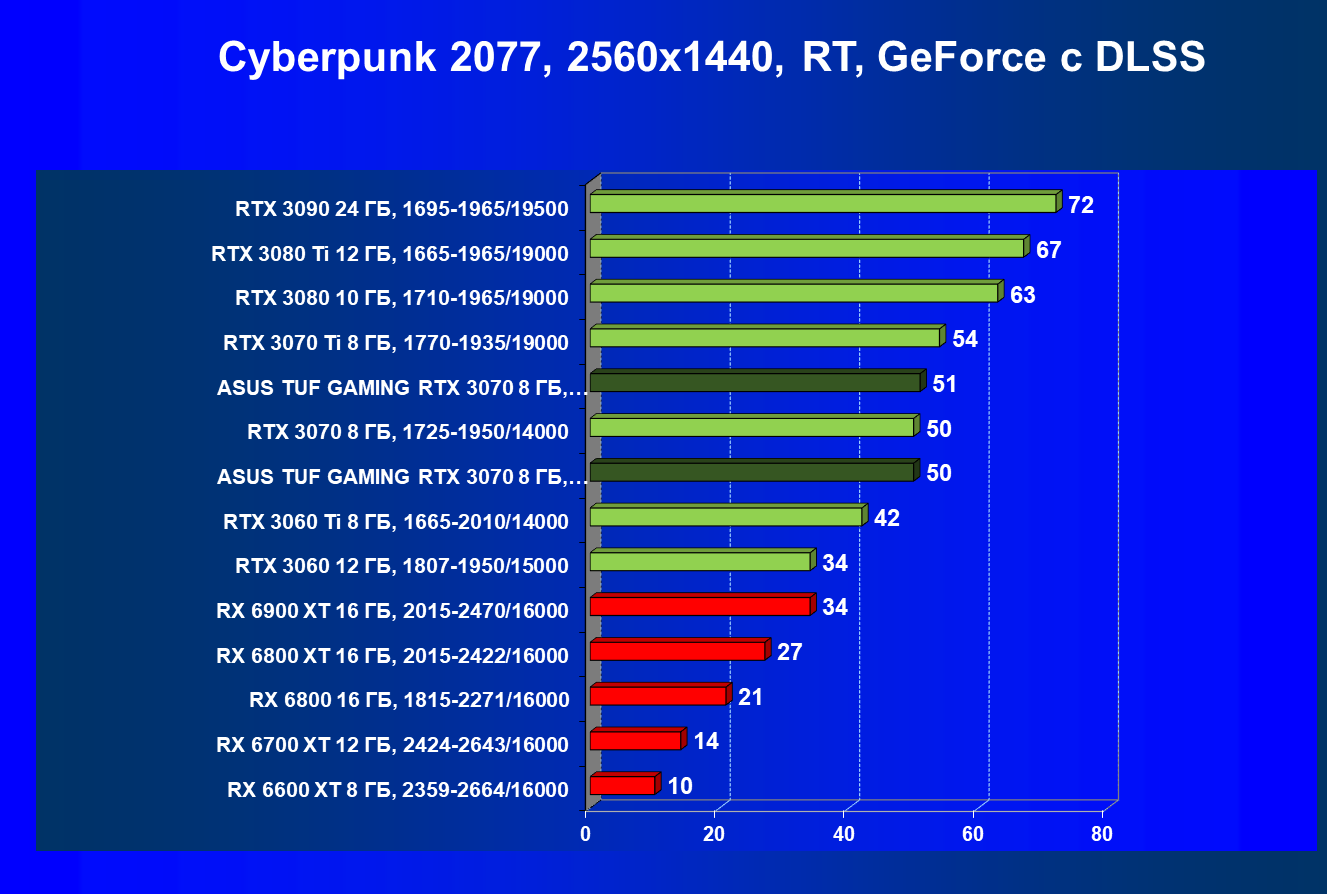

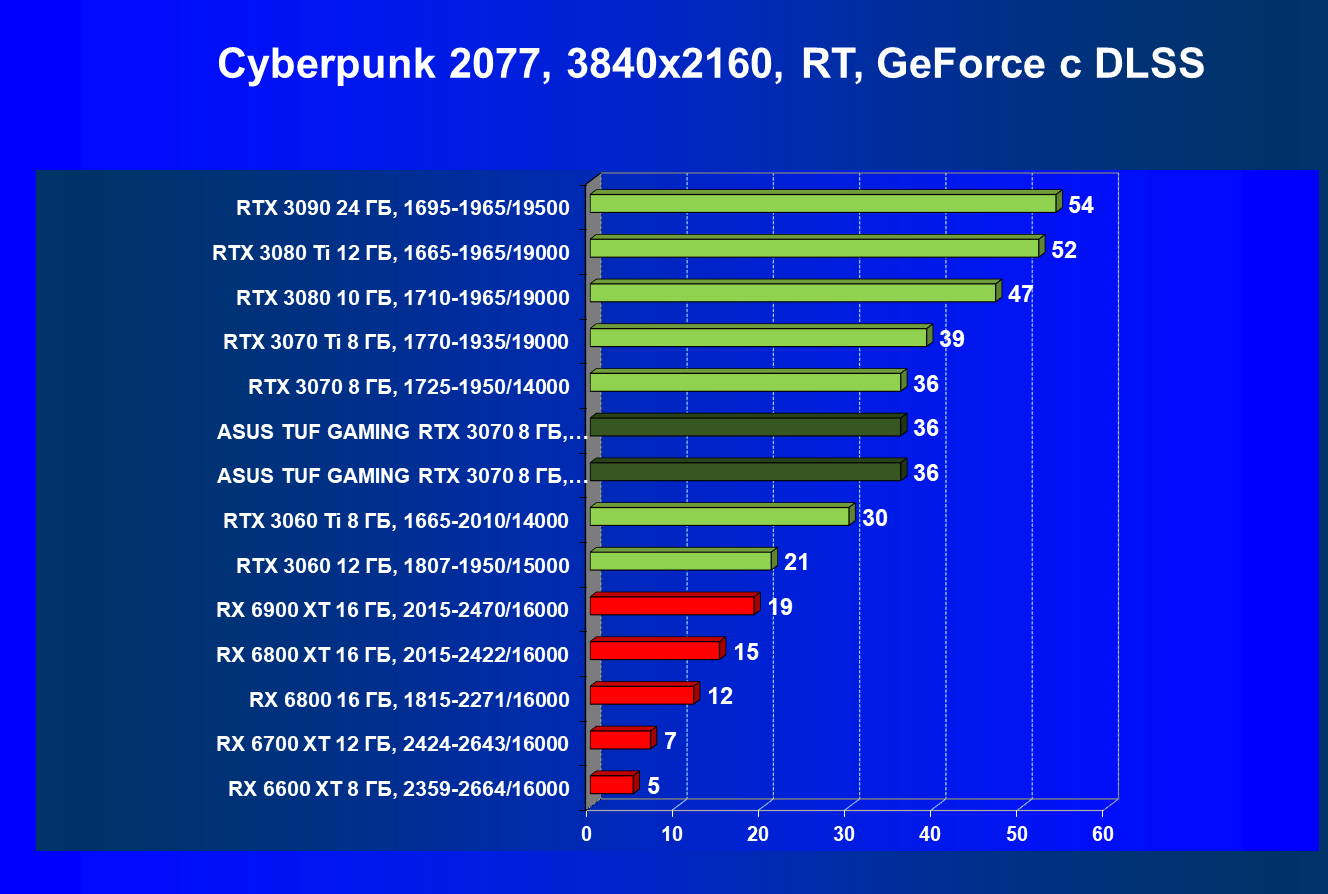

Cyberpunk 2077, RT+DLSS

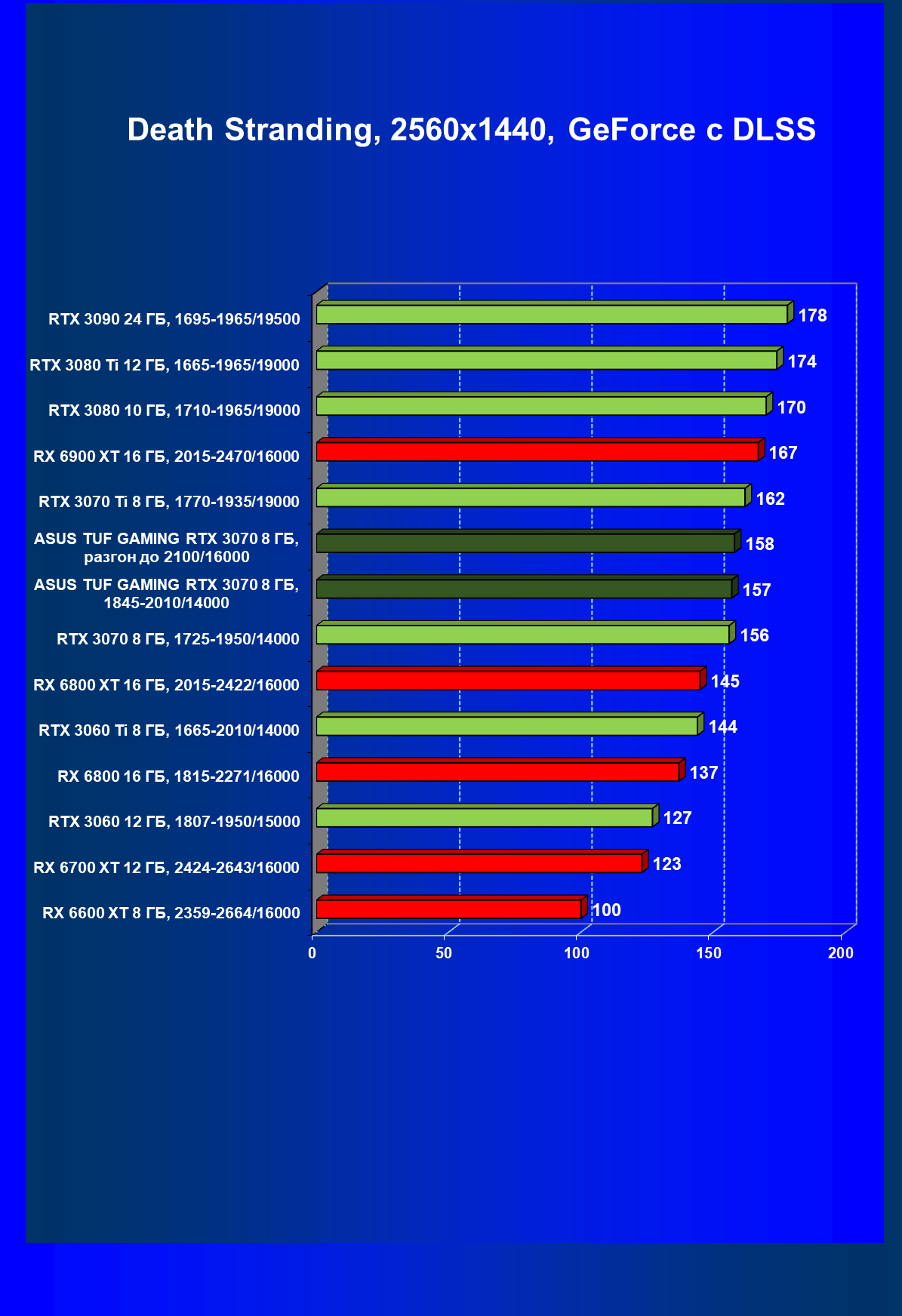

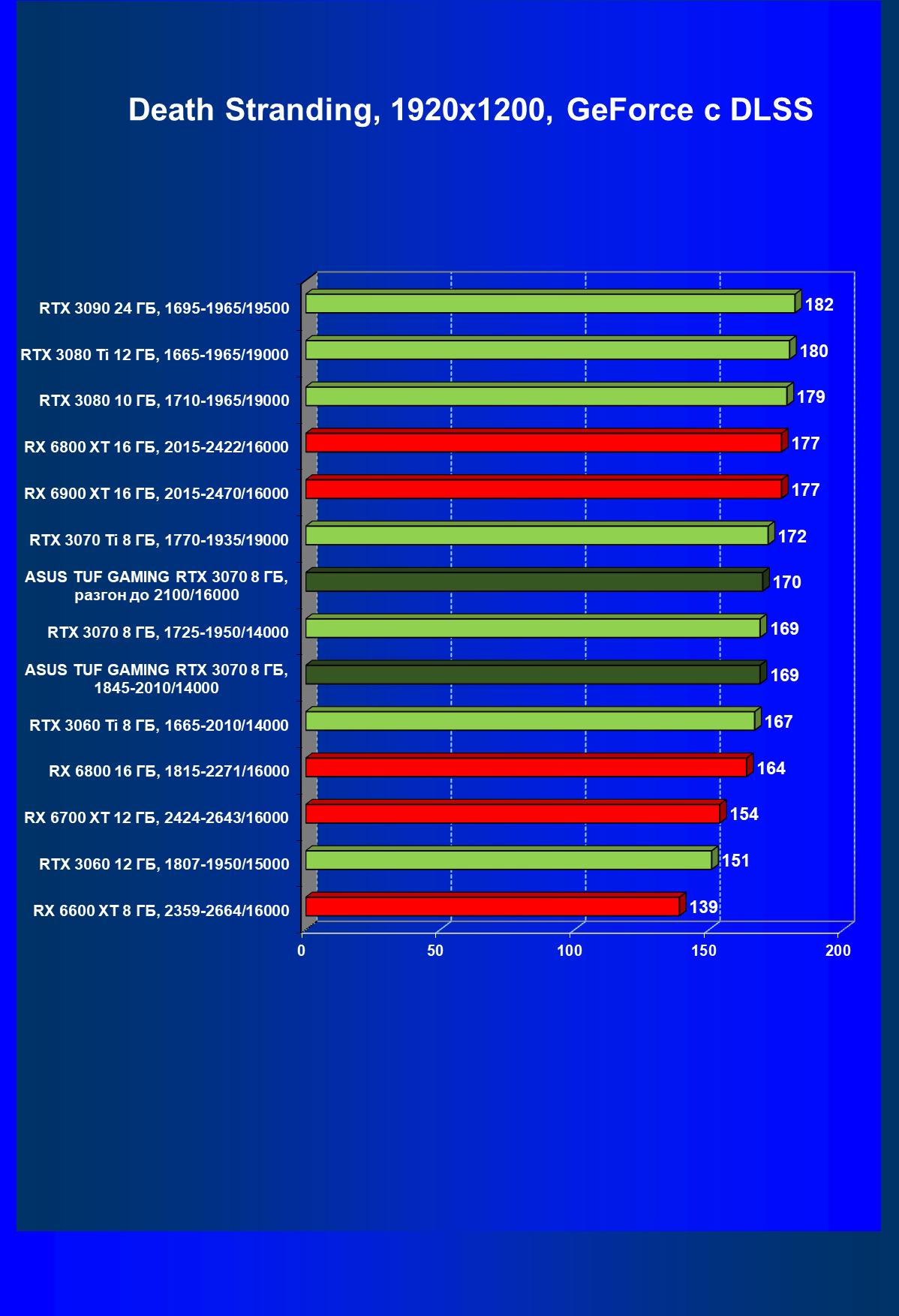

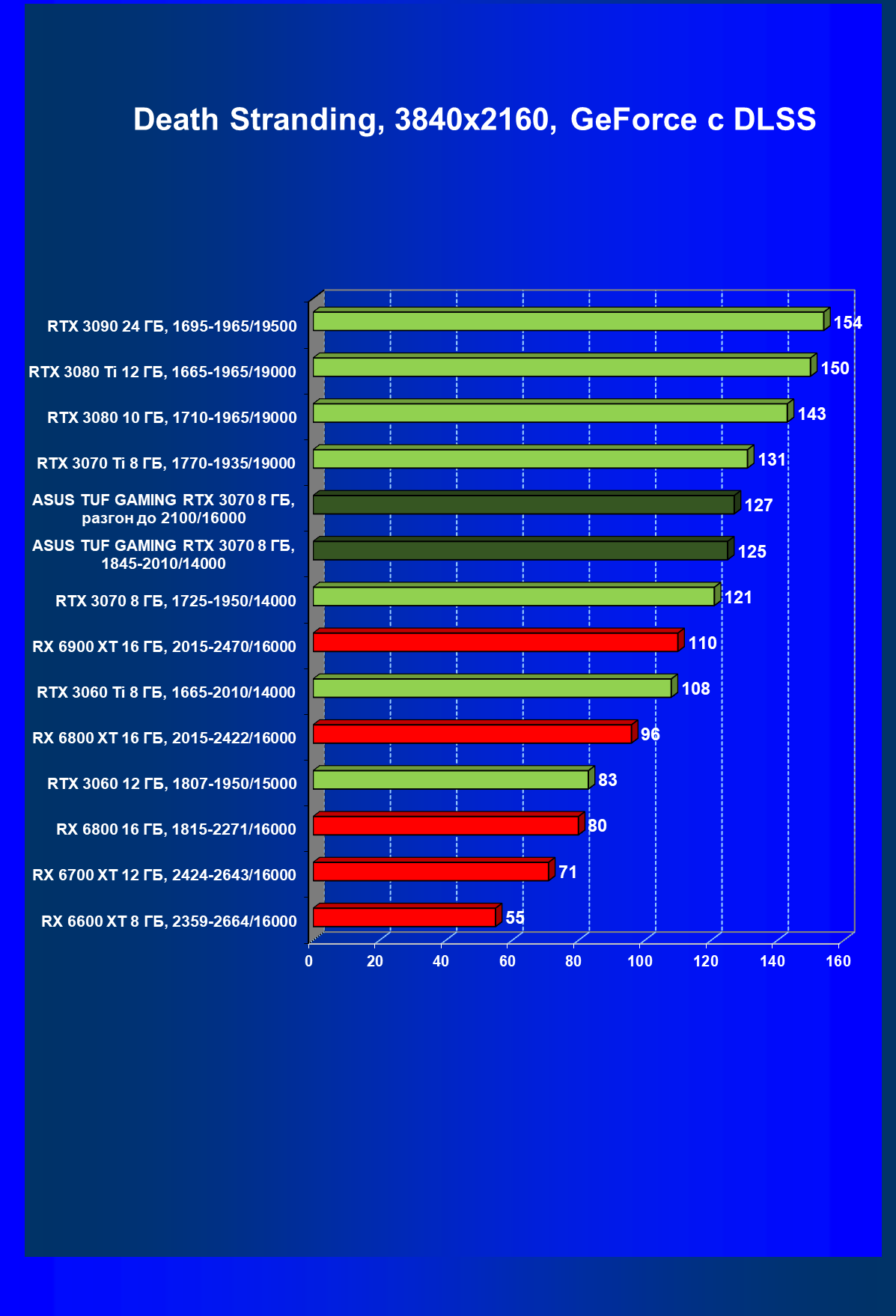

Death Stranding, DLSS

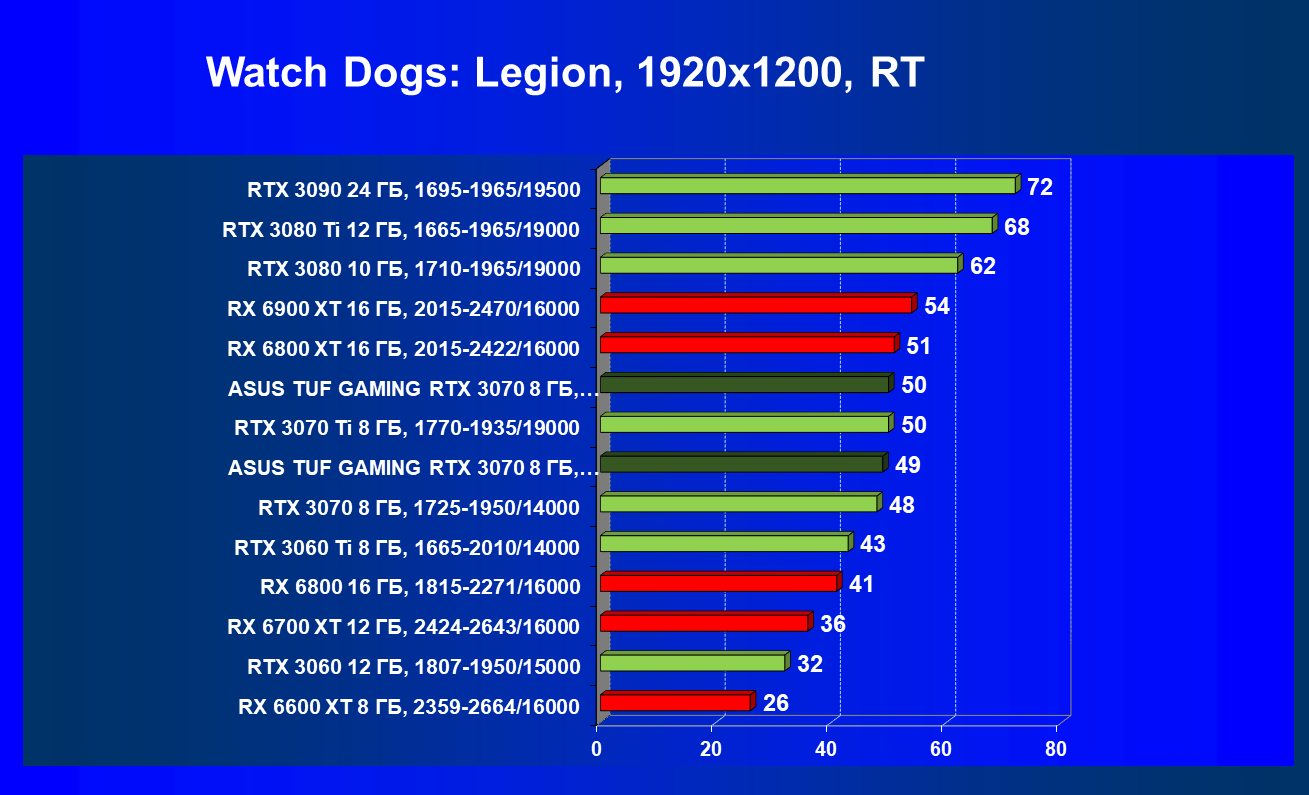

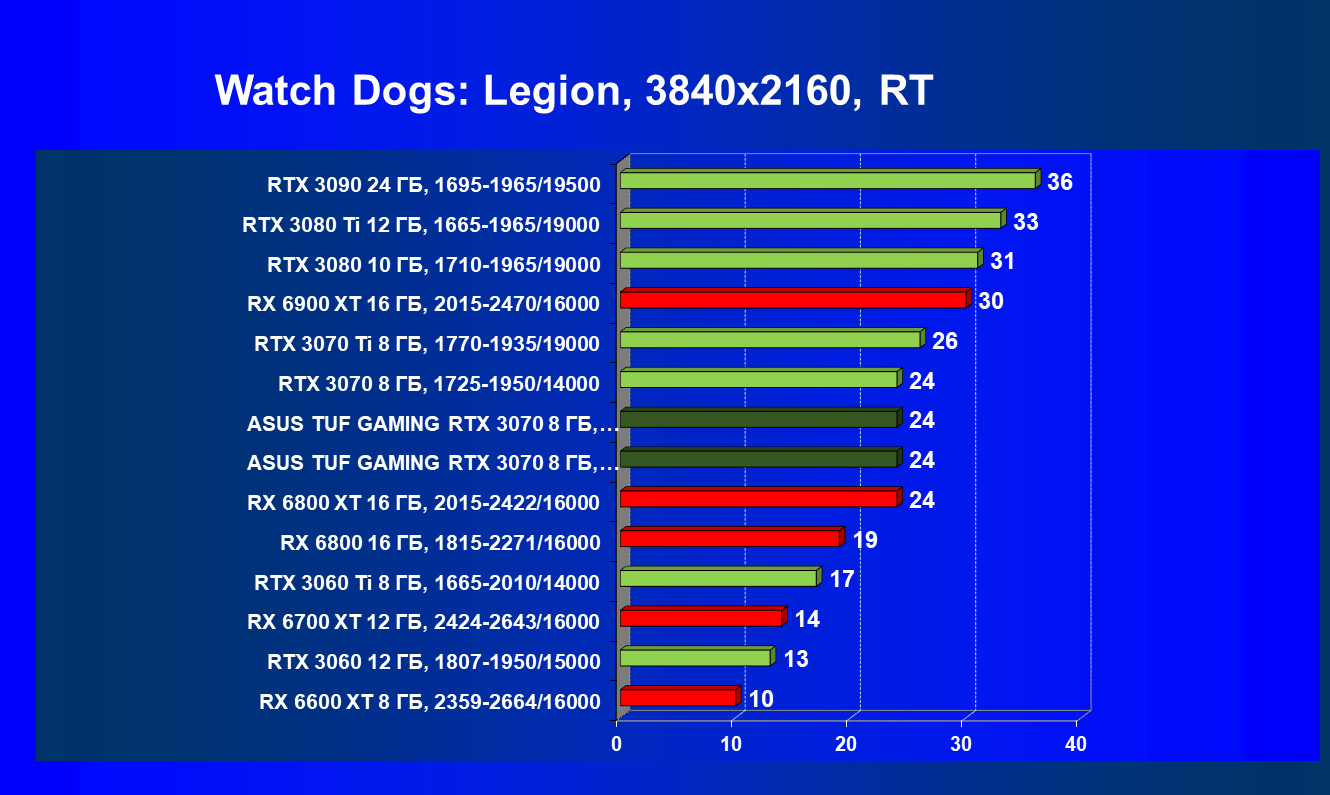

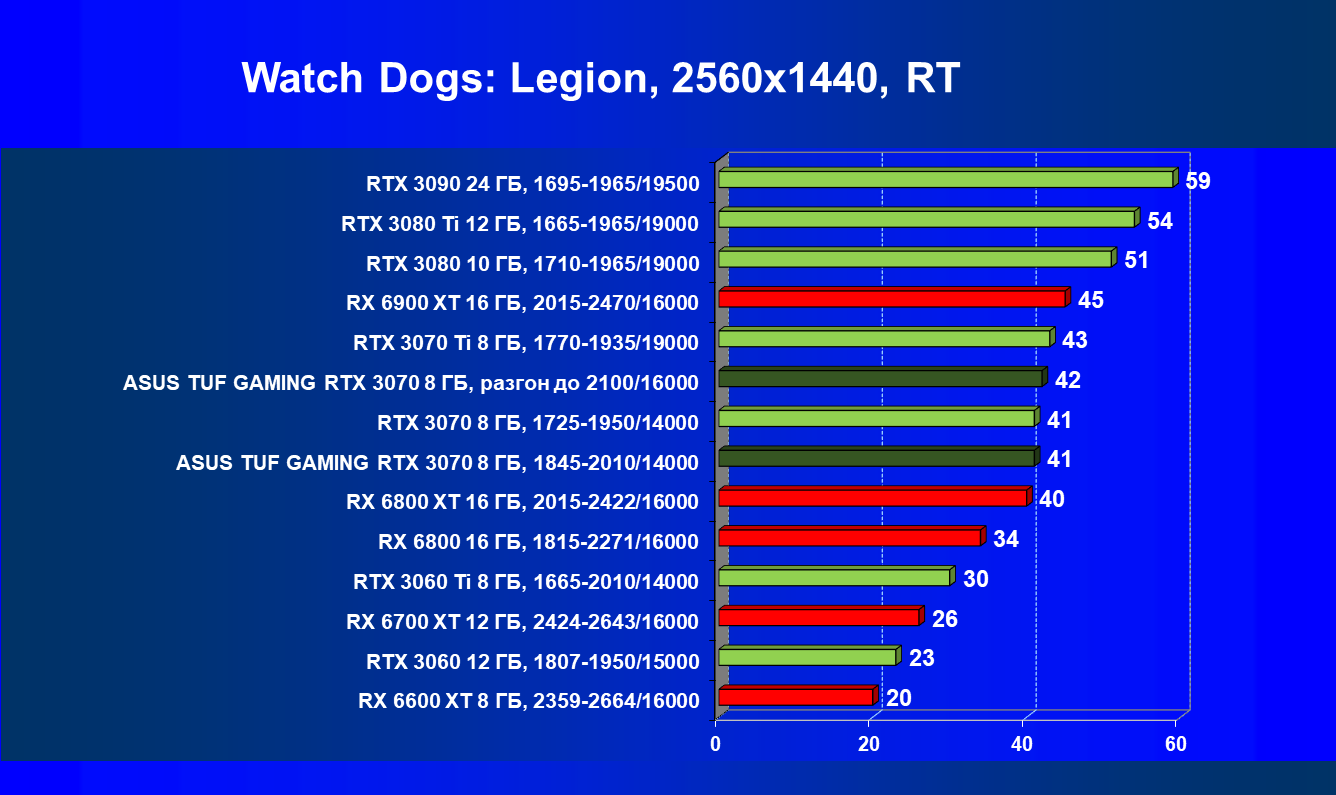

Watch Dogs: Legion, RT

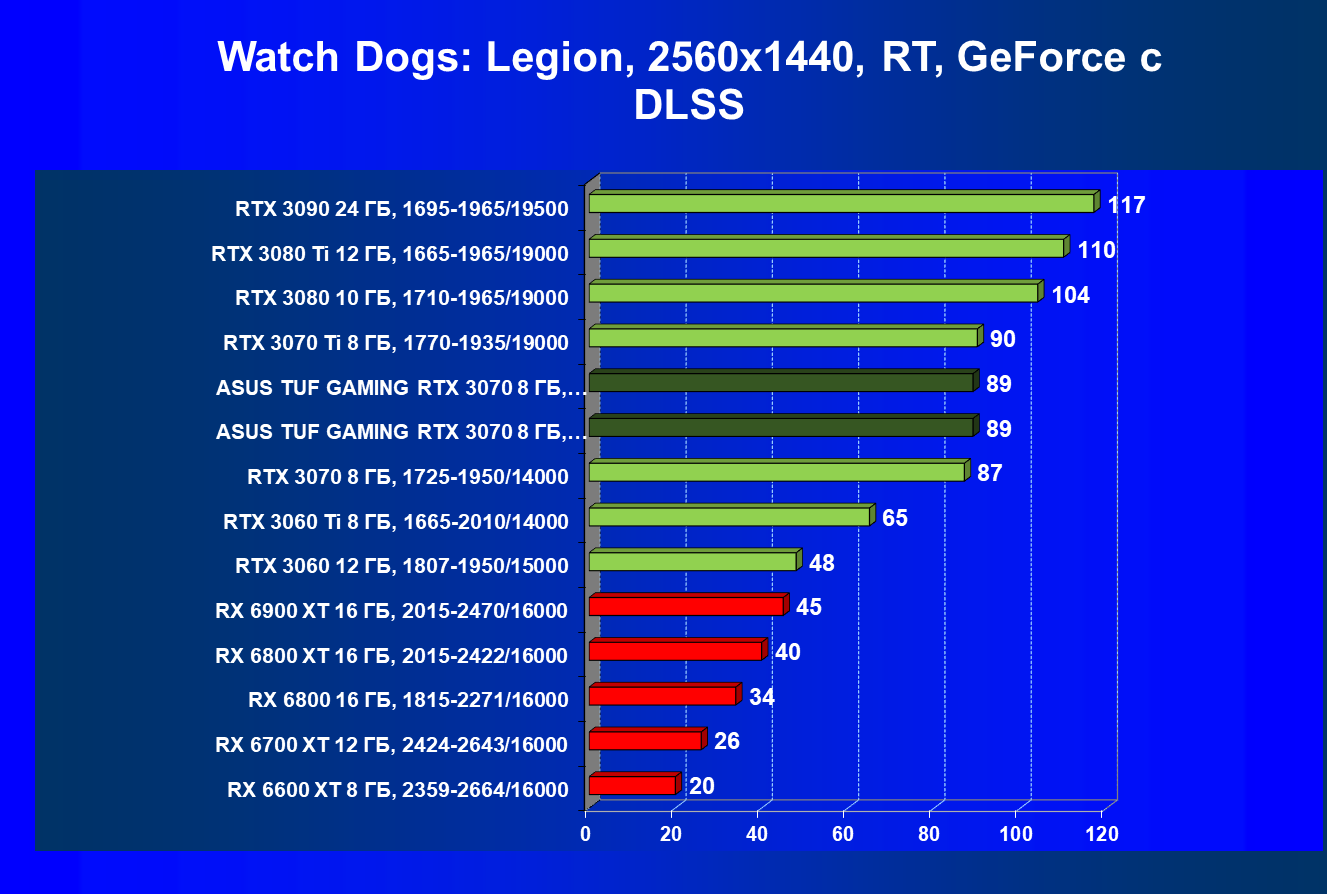

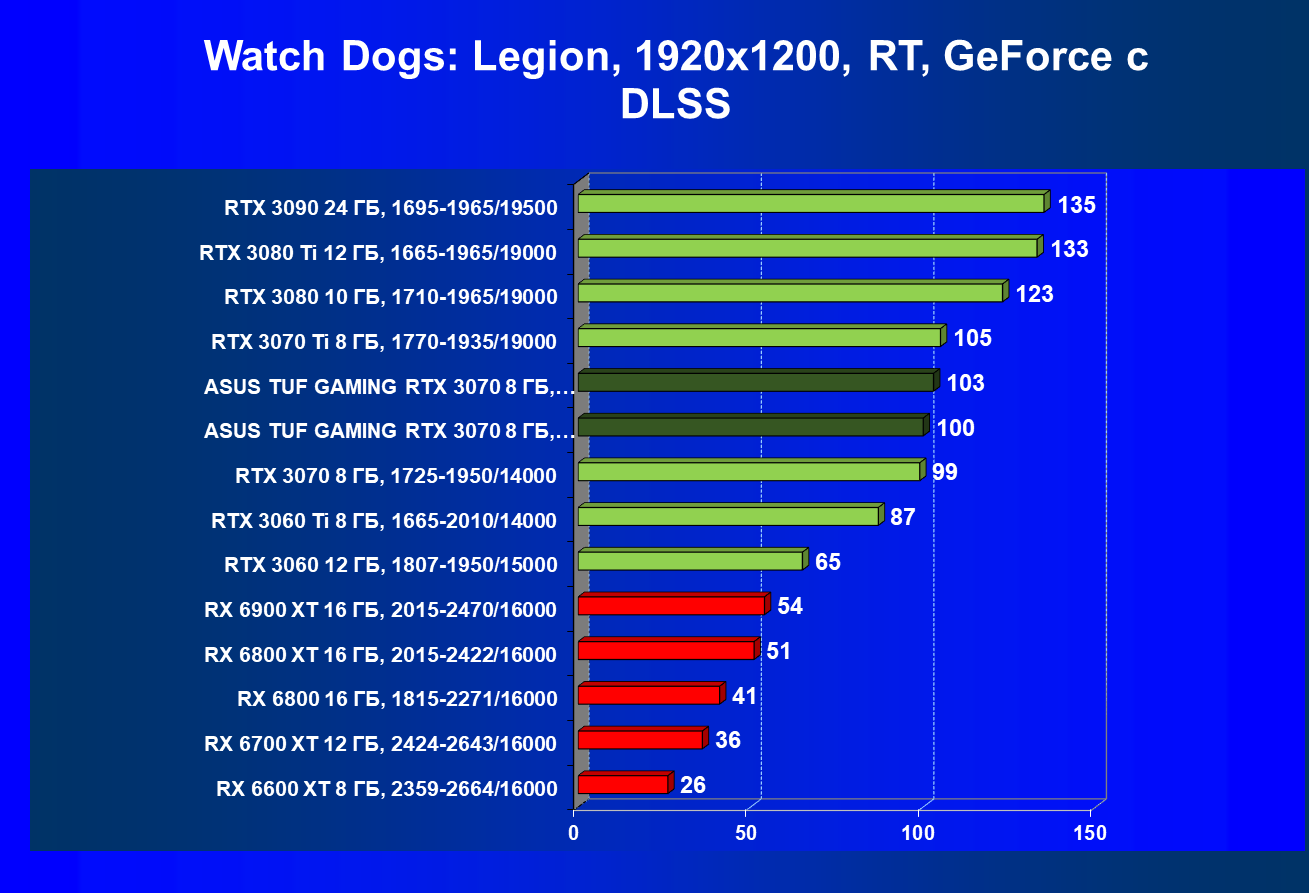

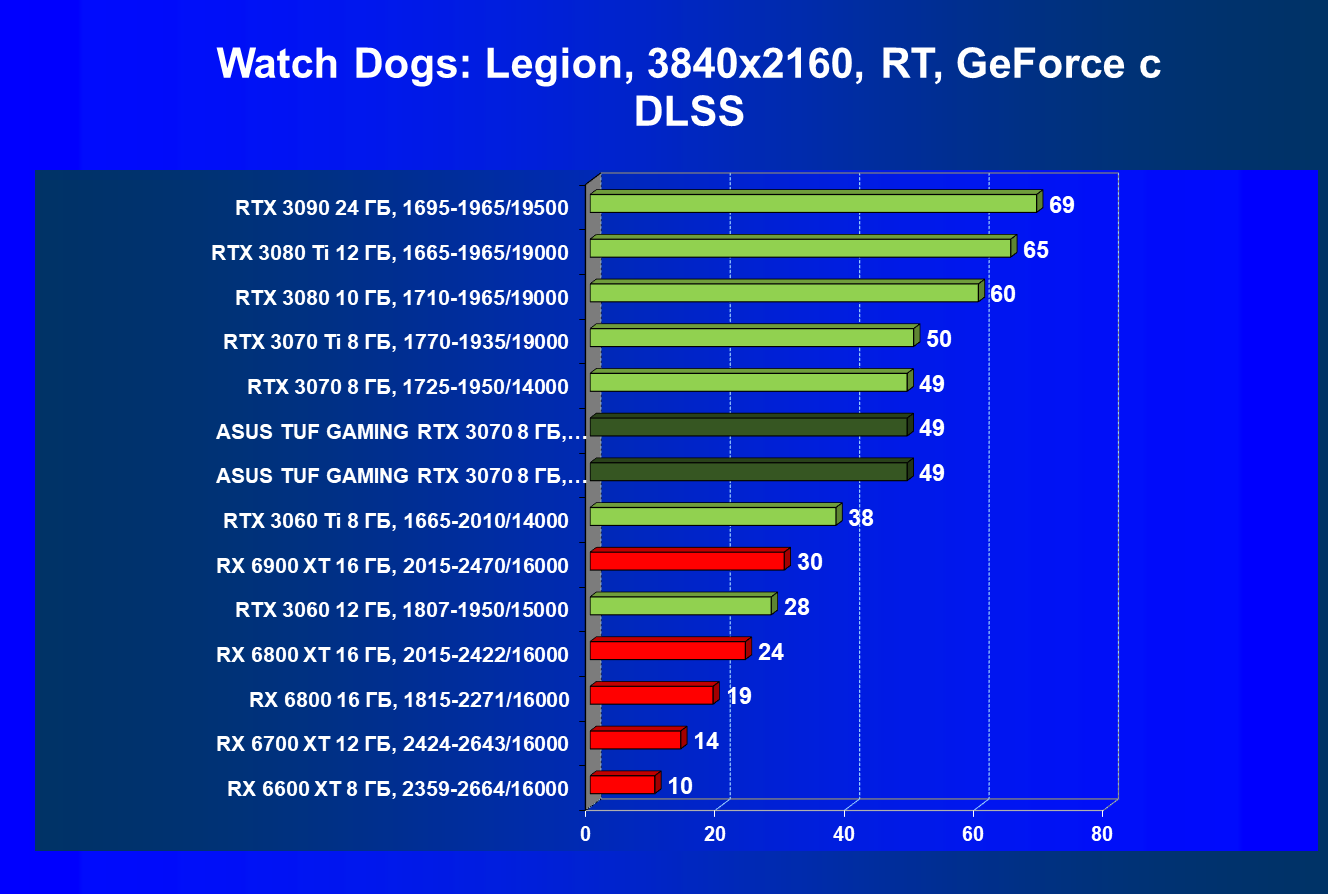

Watch Dogs: Legion, RT+DLSS

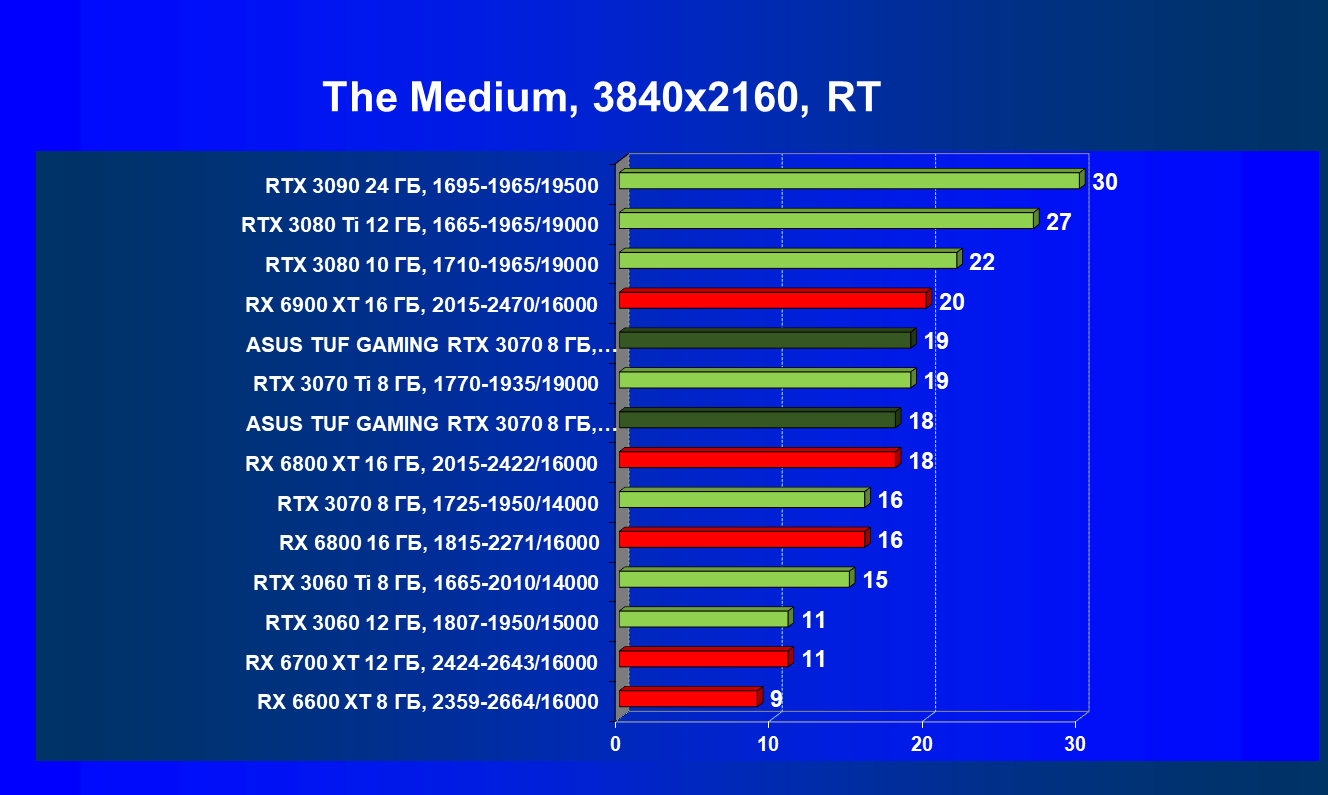

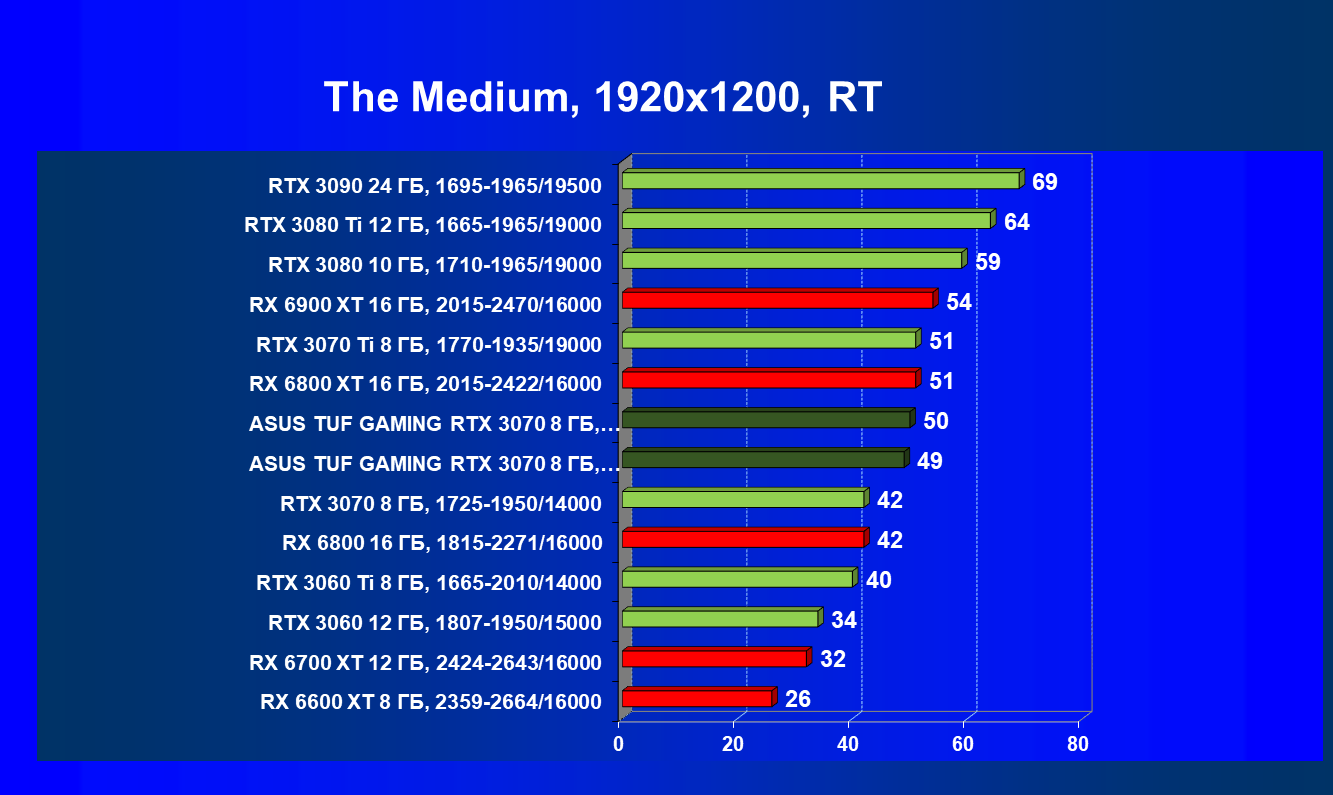

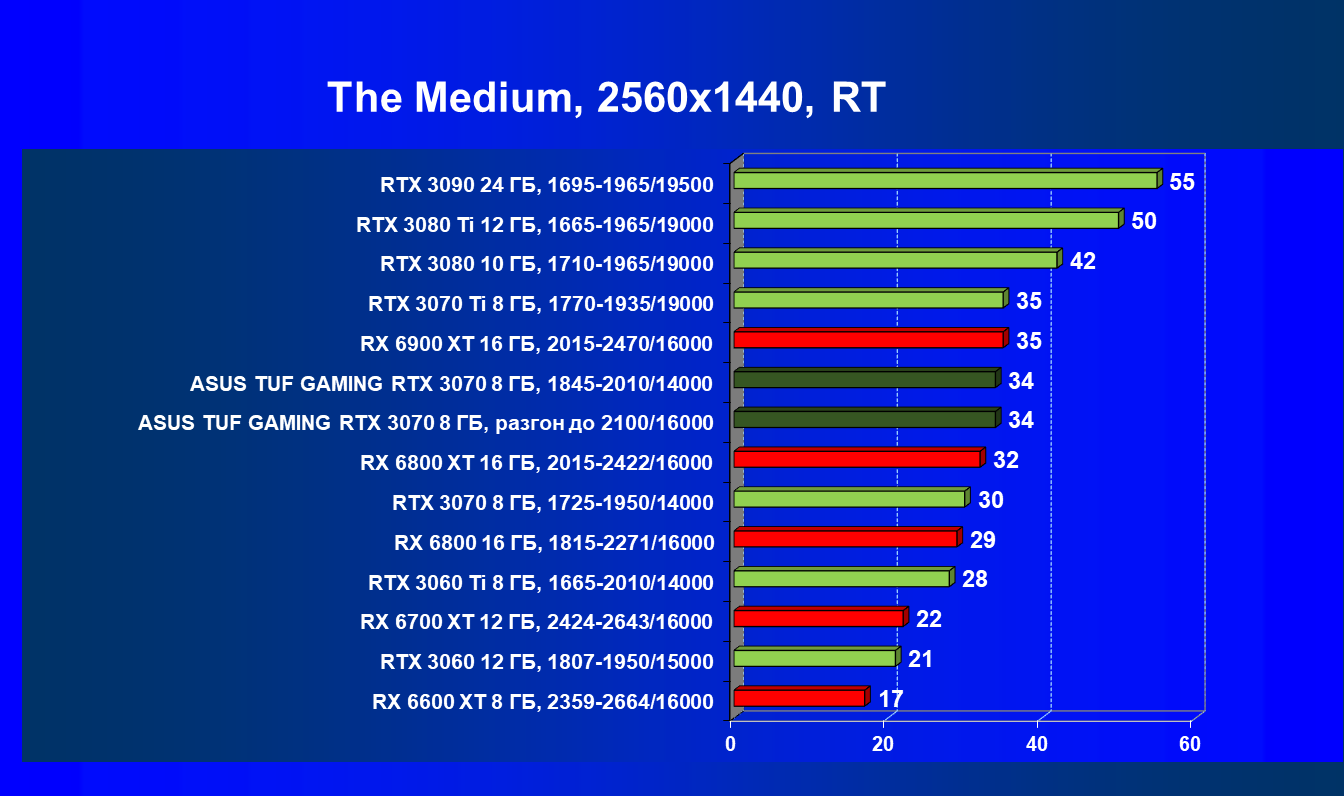

The Medium, RT

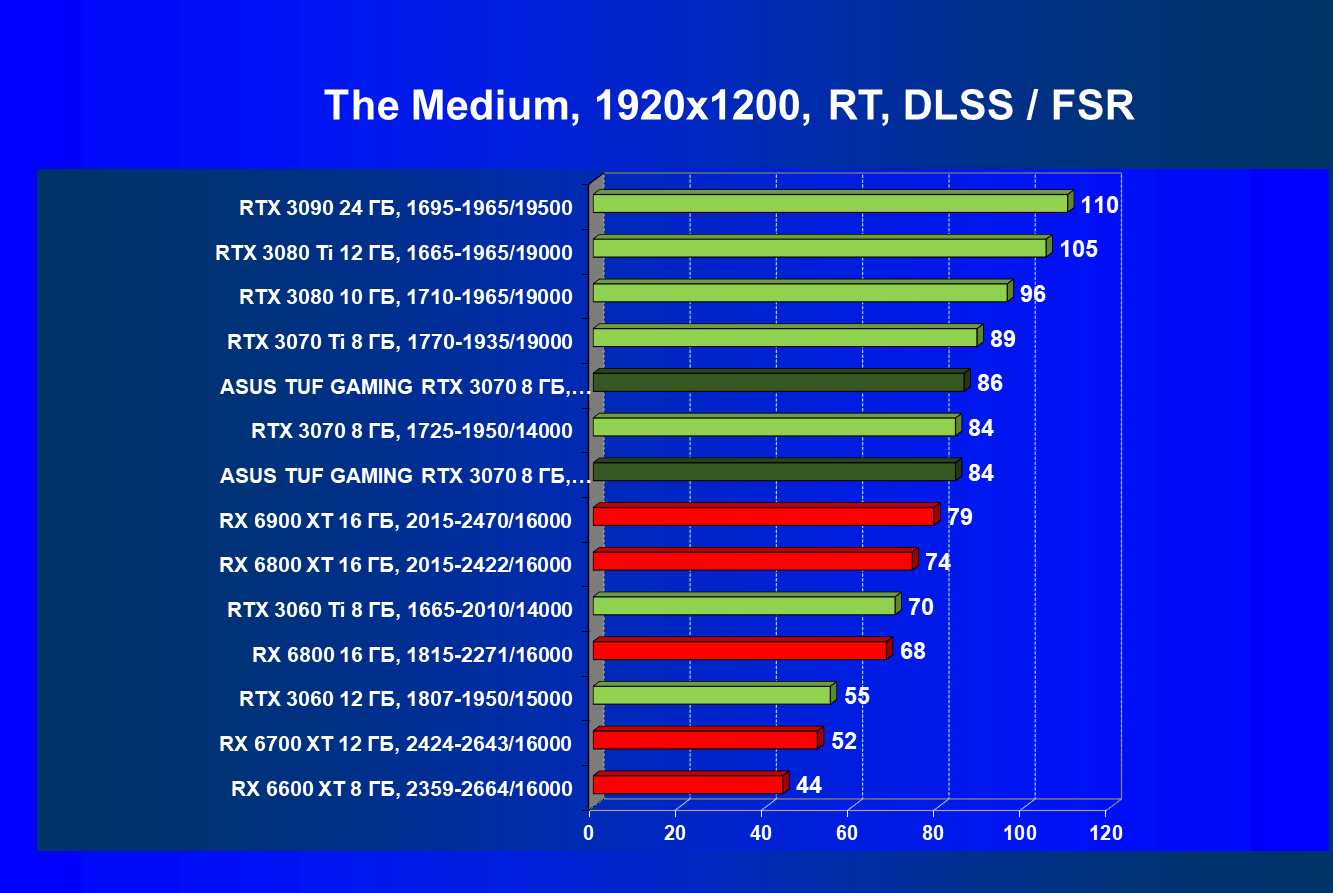

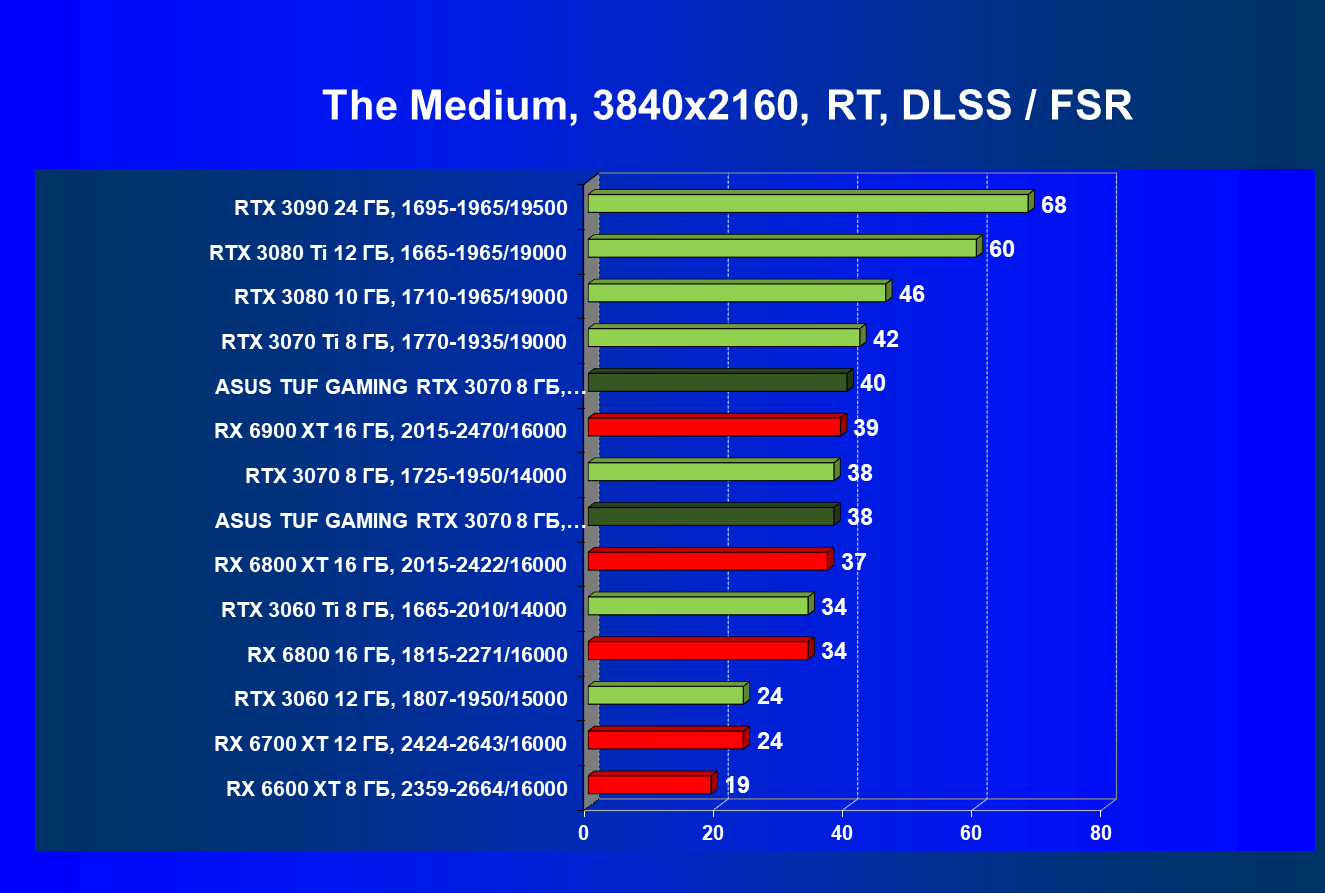

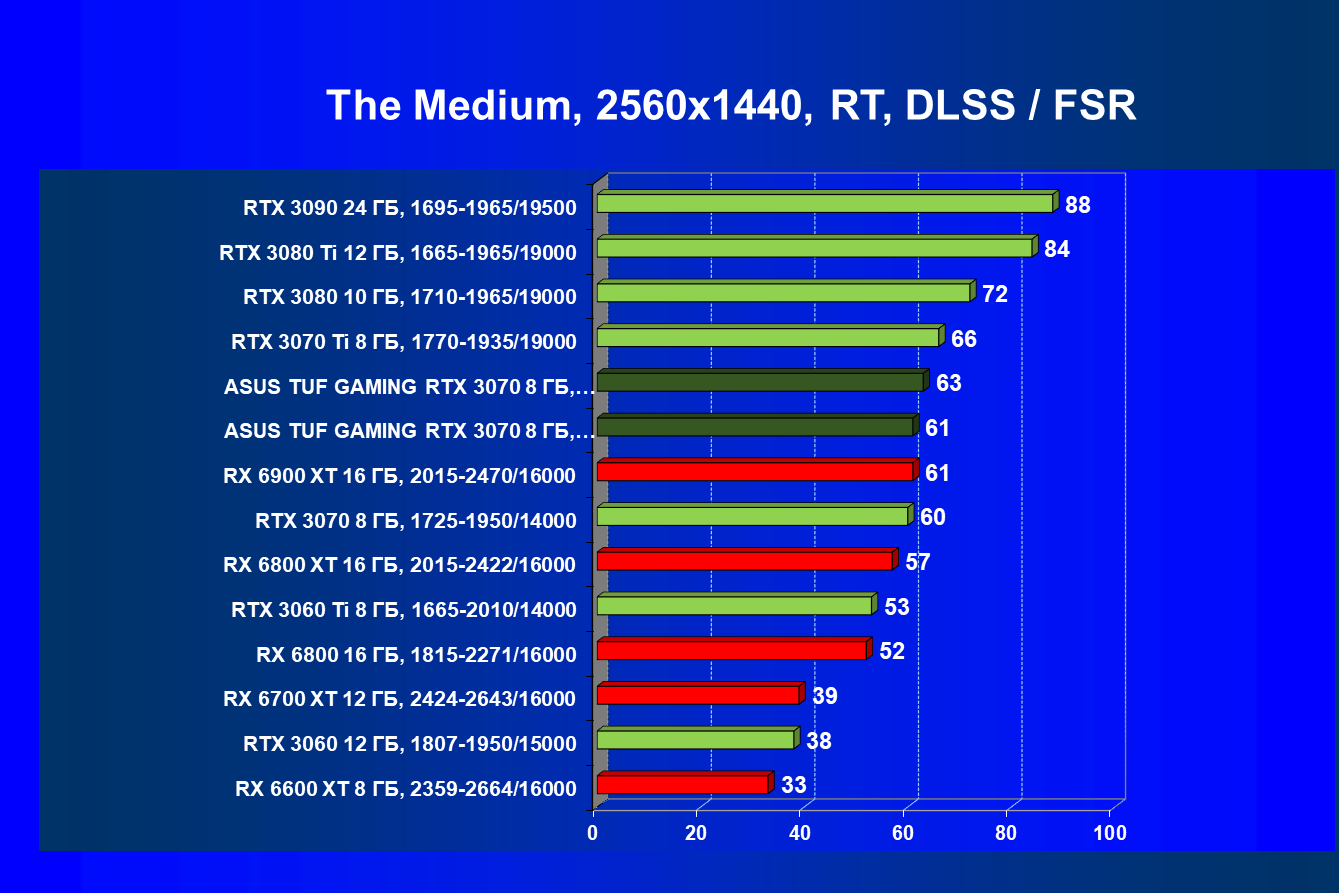

The Medium, RT+DLSS / RT+FSR

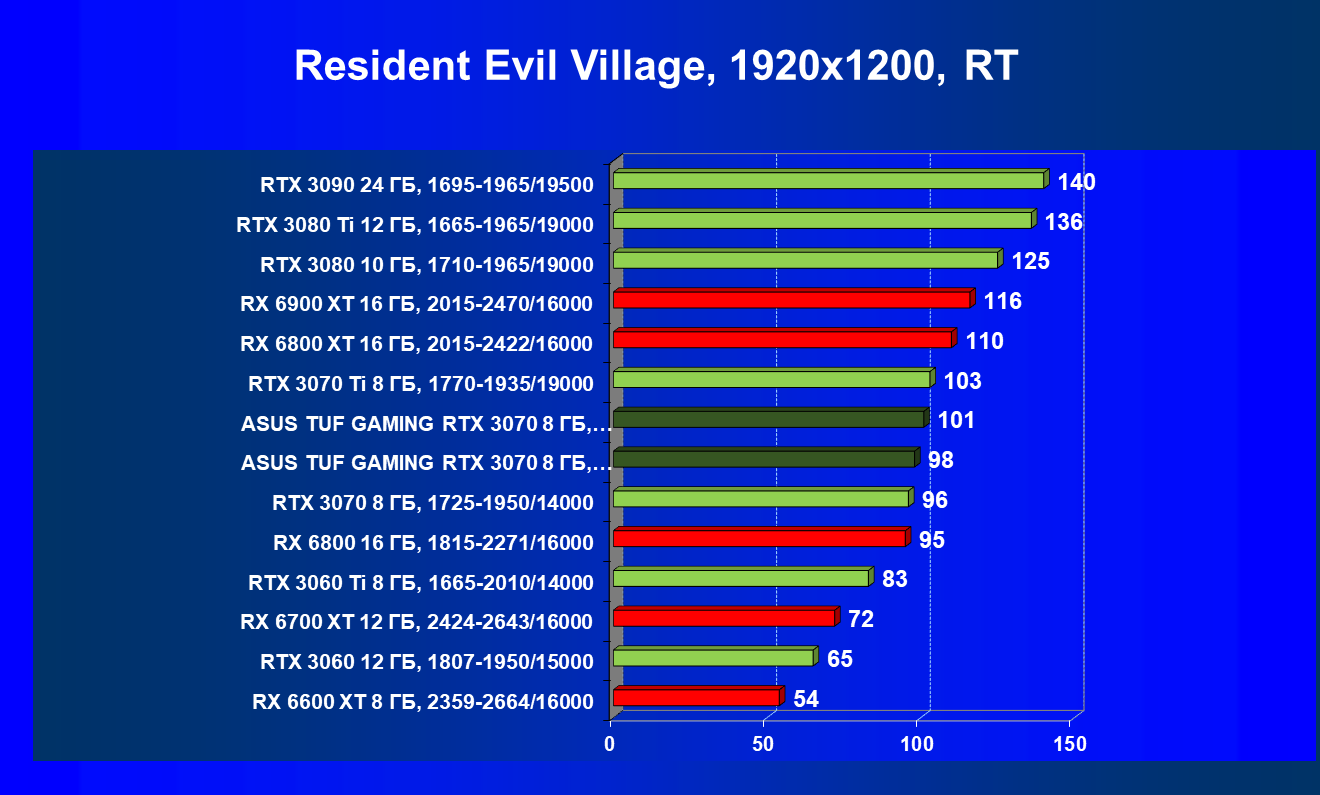

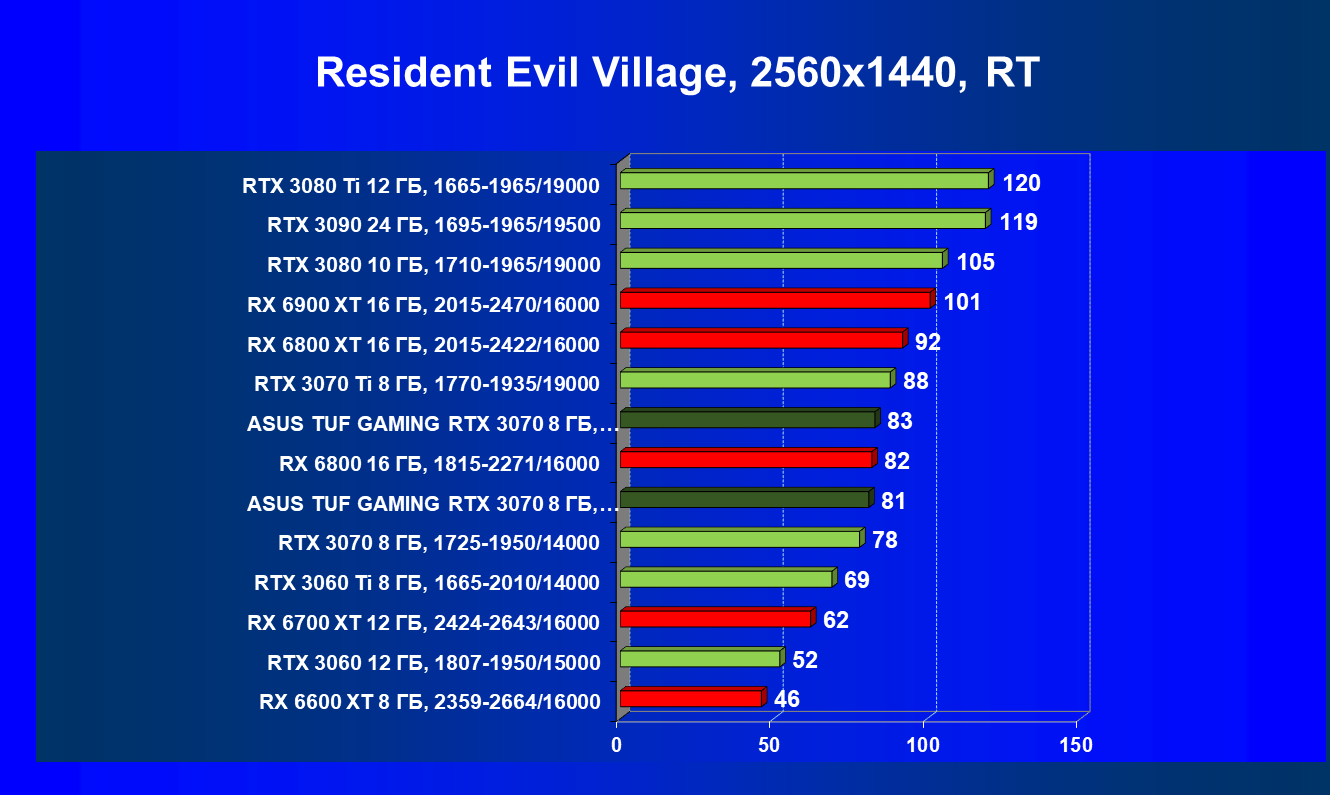

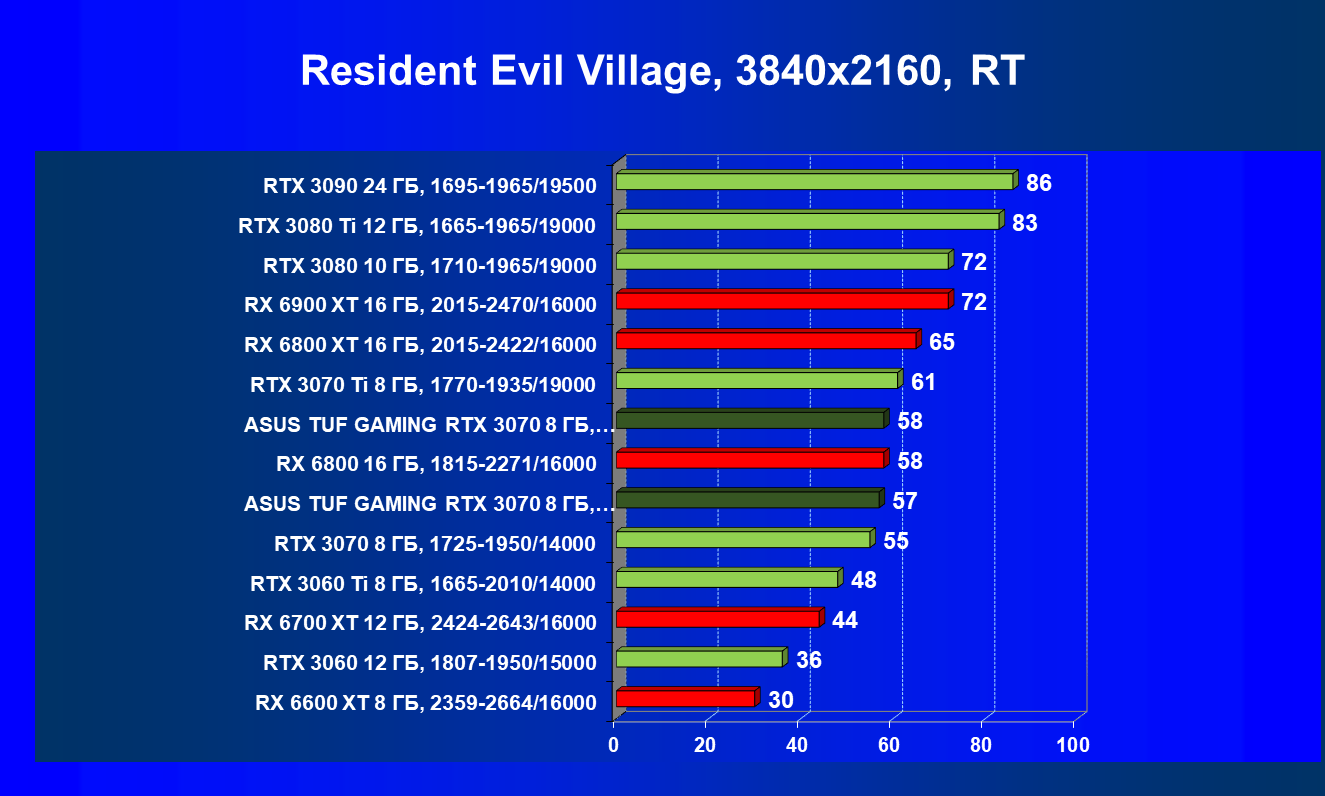

Resident Evil Village, RT

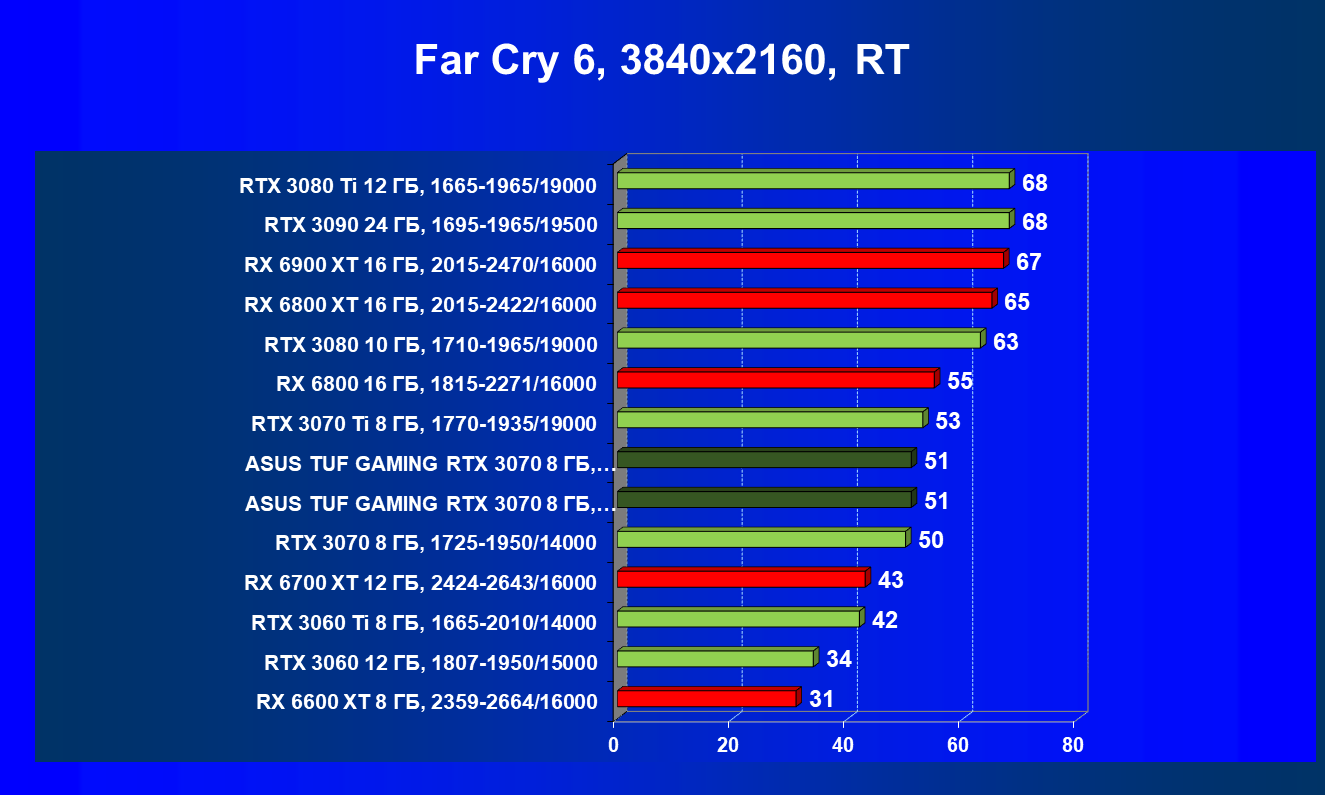

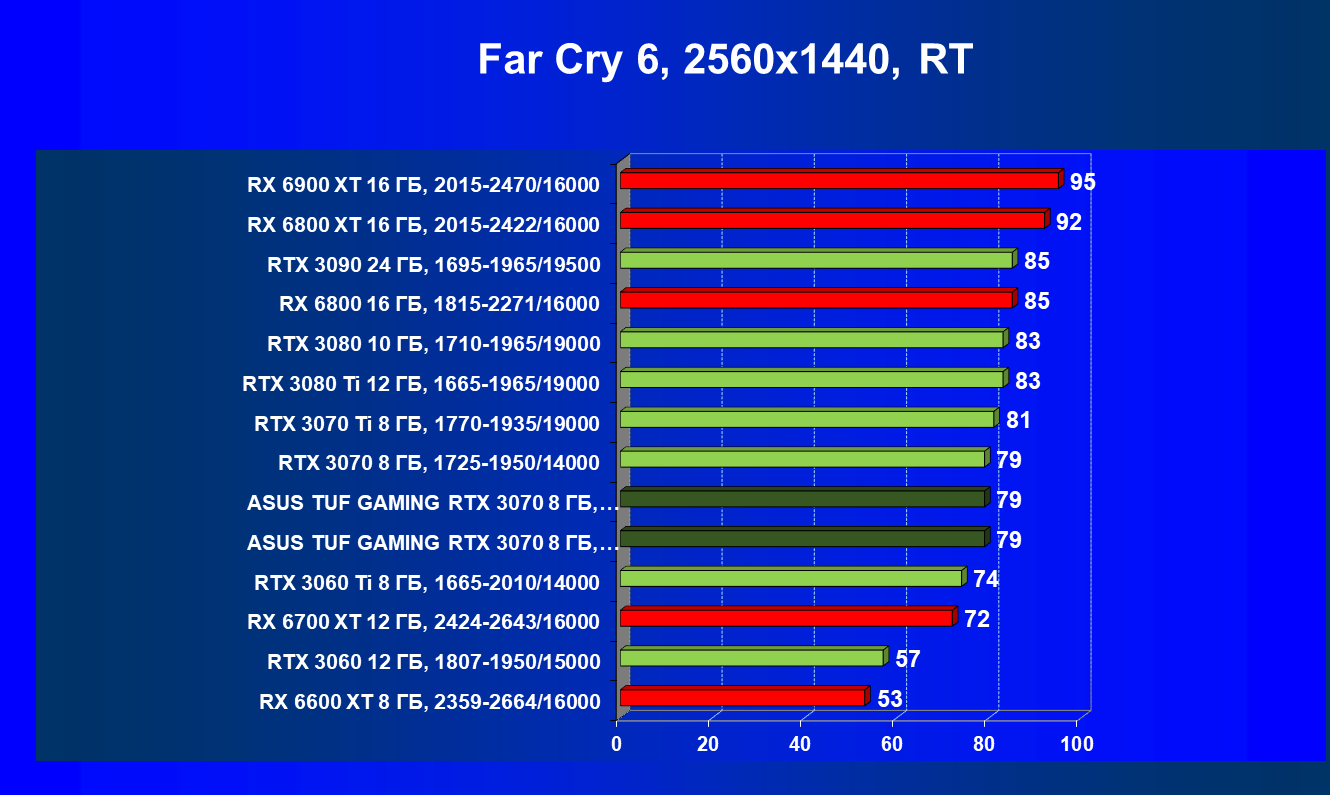

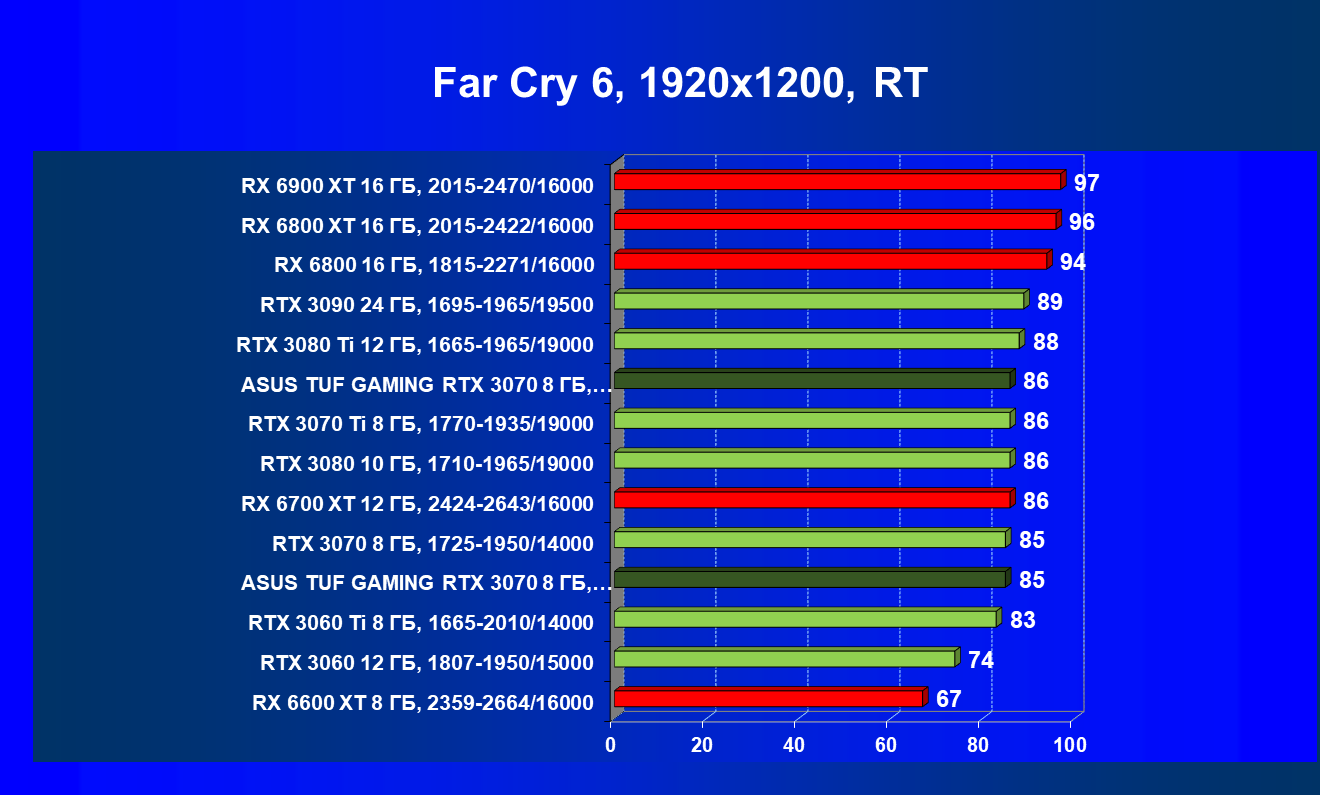

Far Cry 6, RT

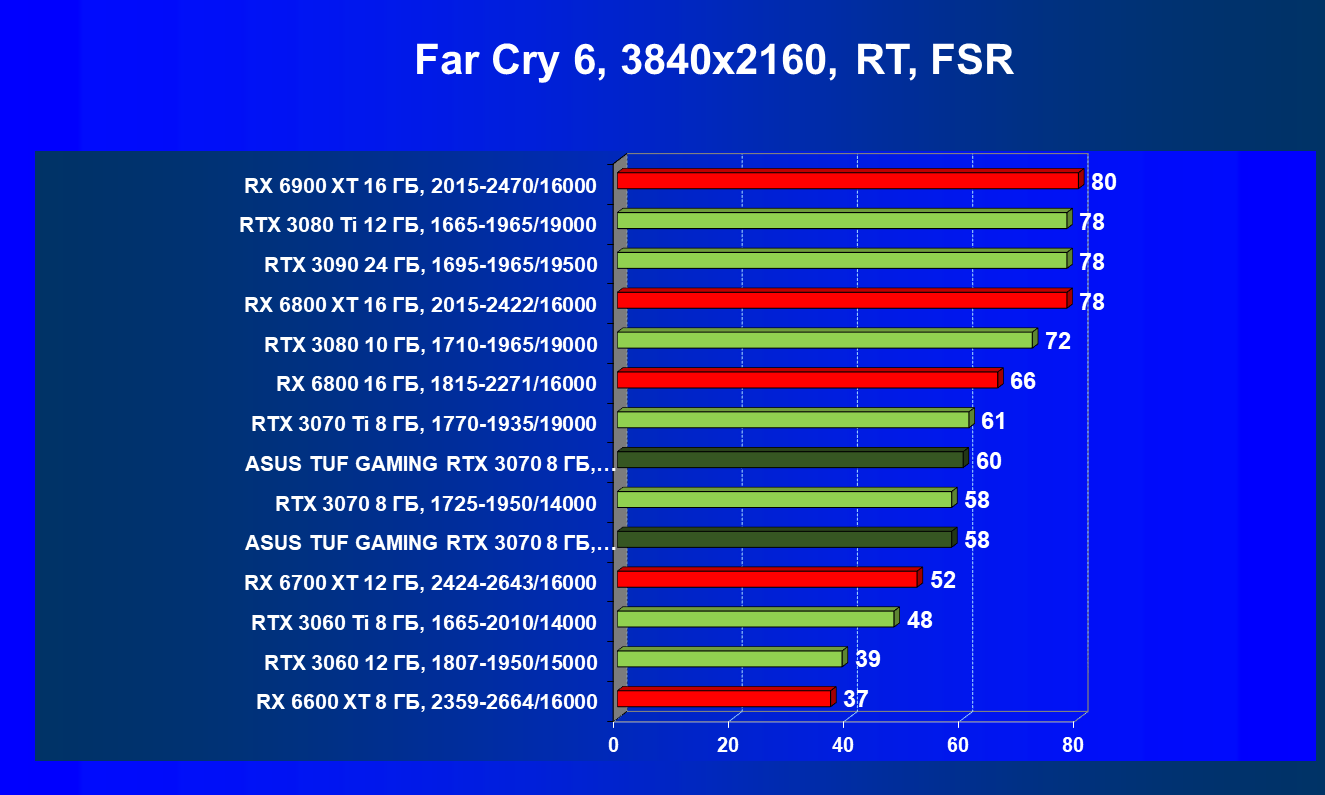

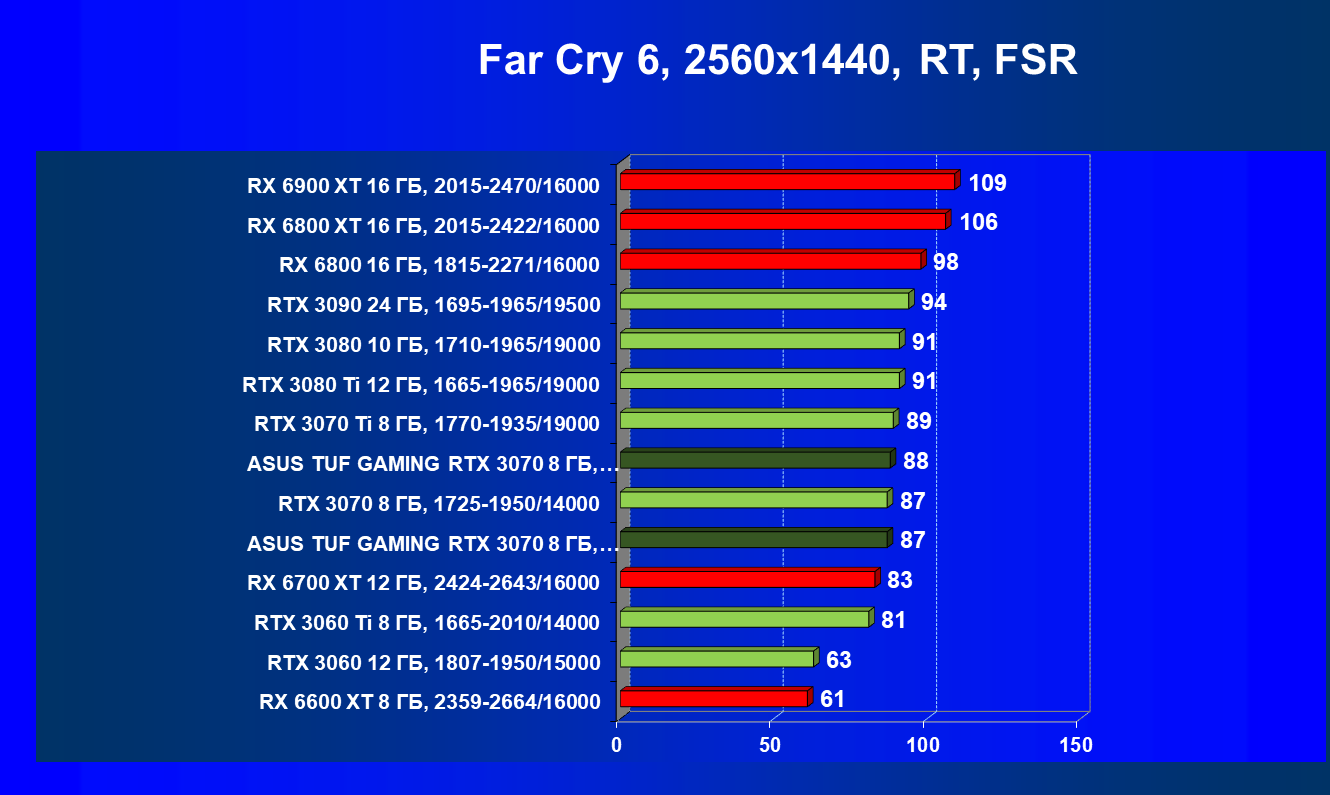

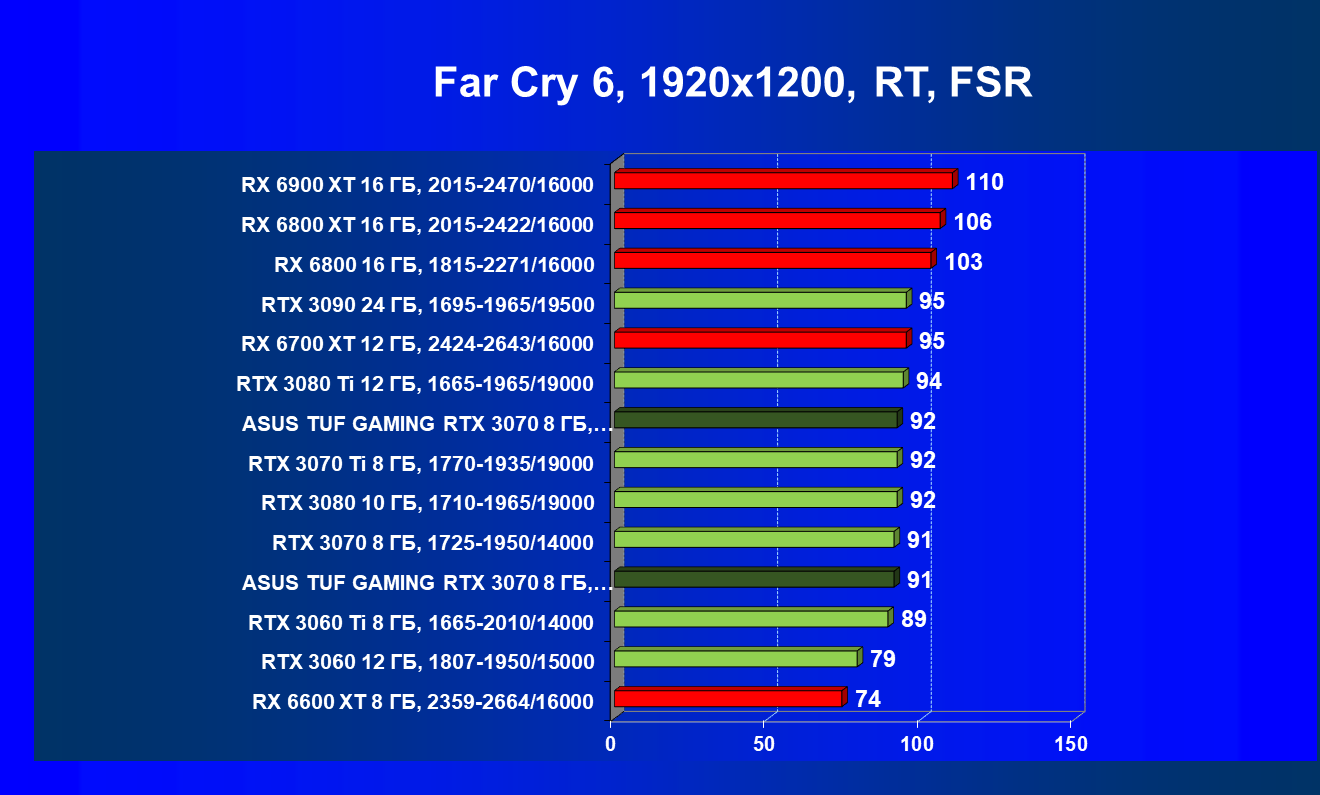

Far Cry 6, RT+FSR

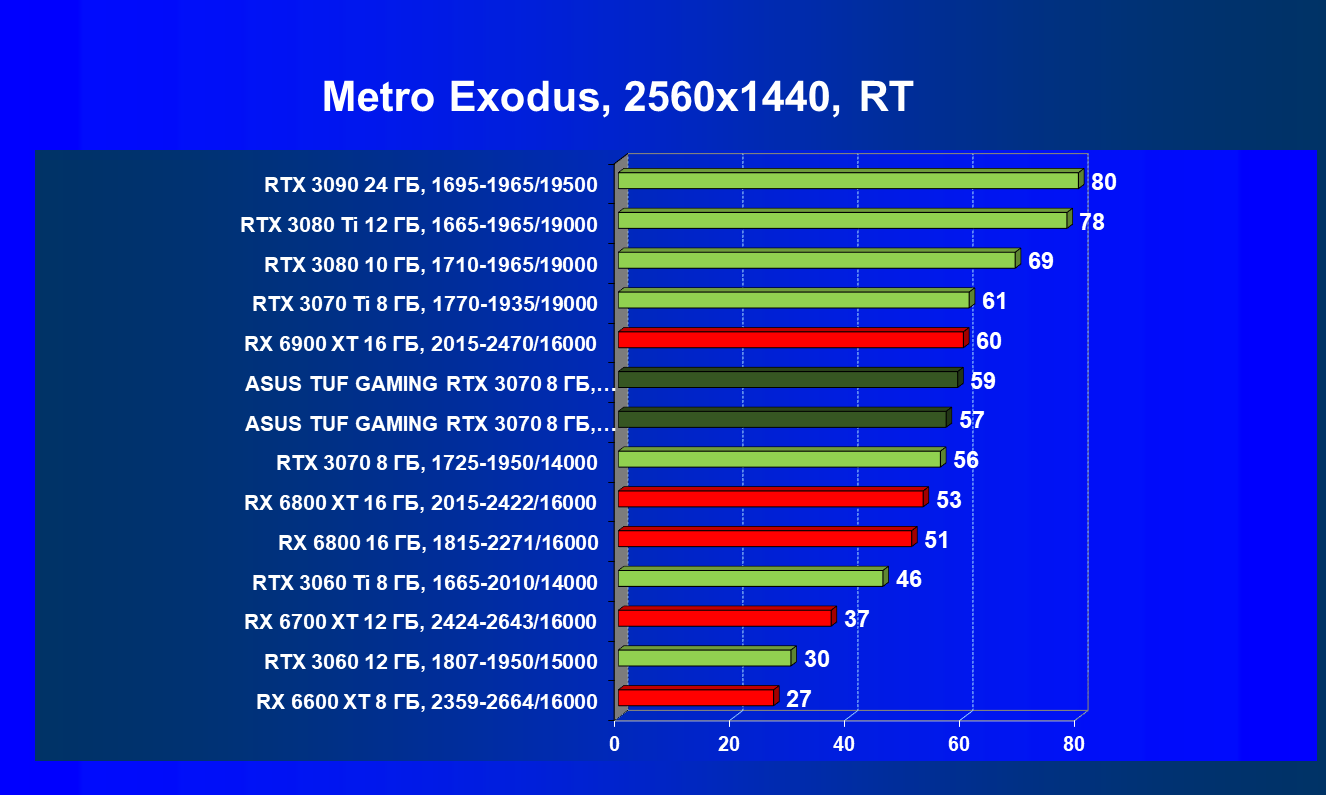

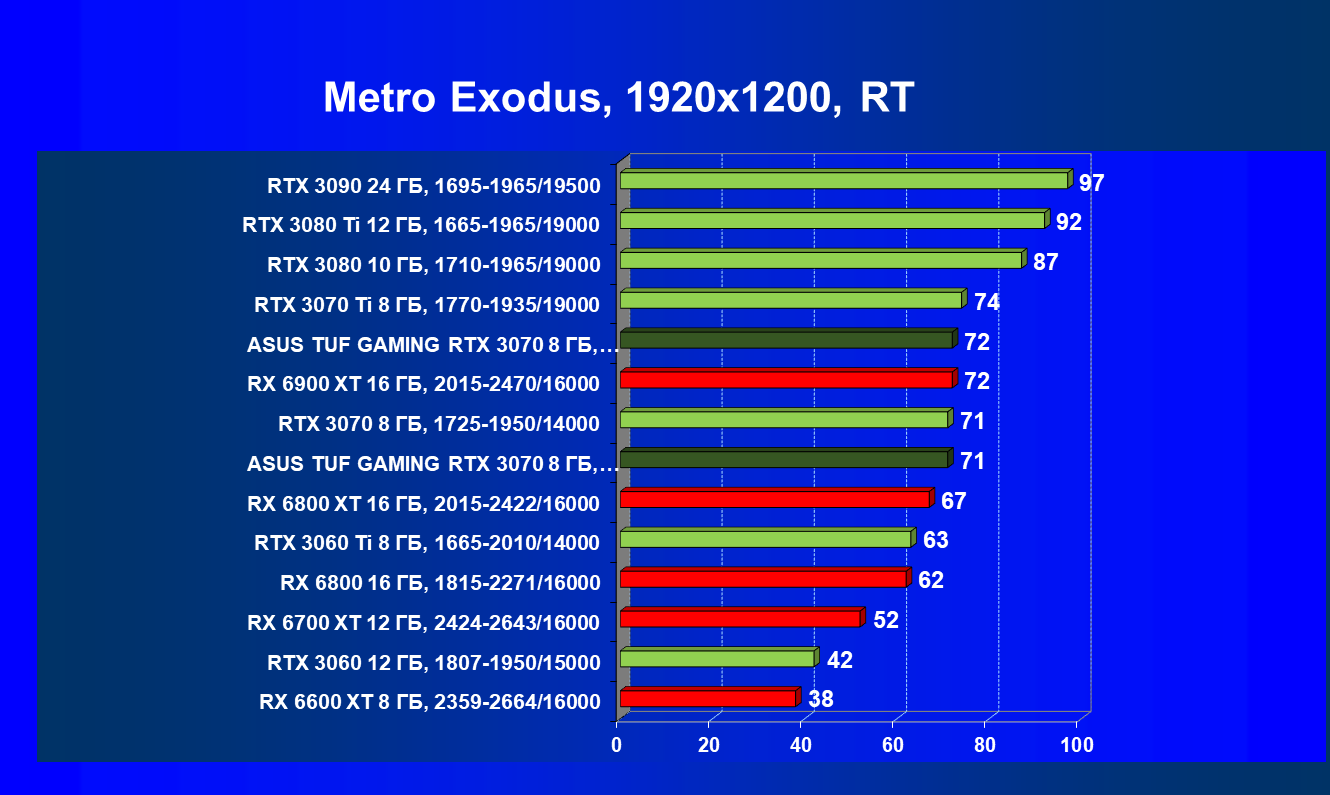

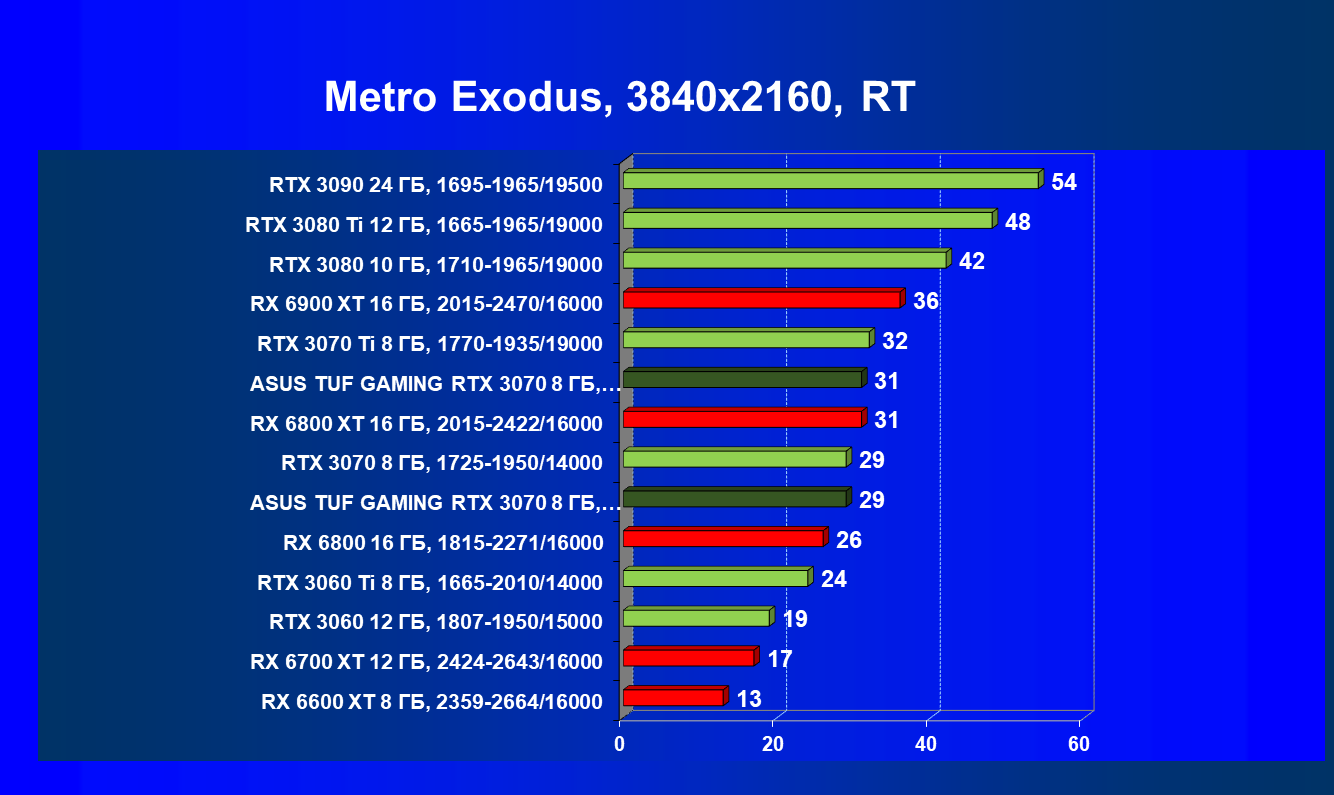

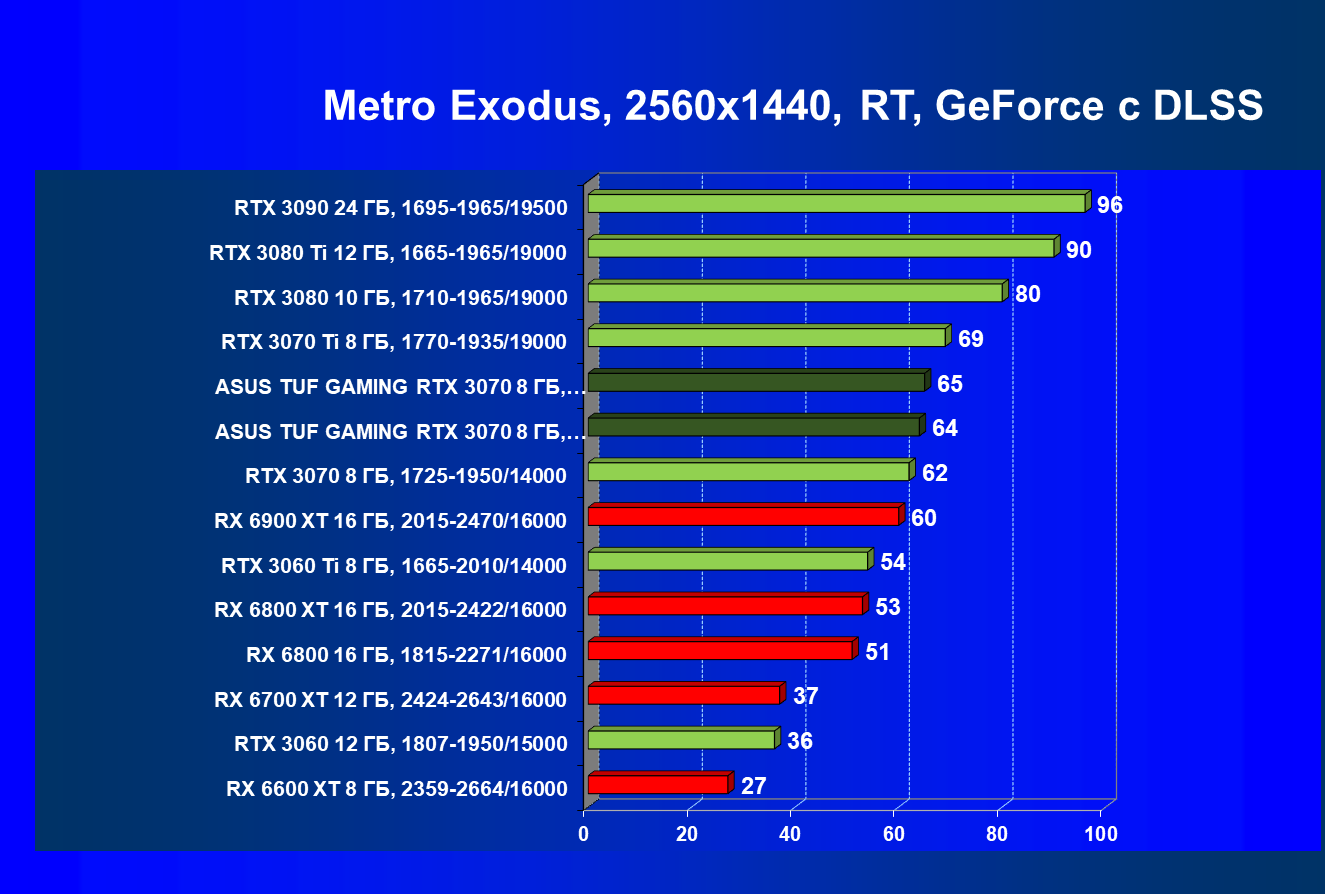

Metro Exodus, RT

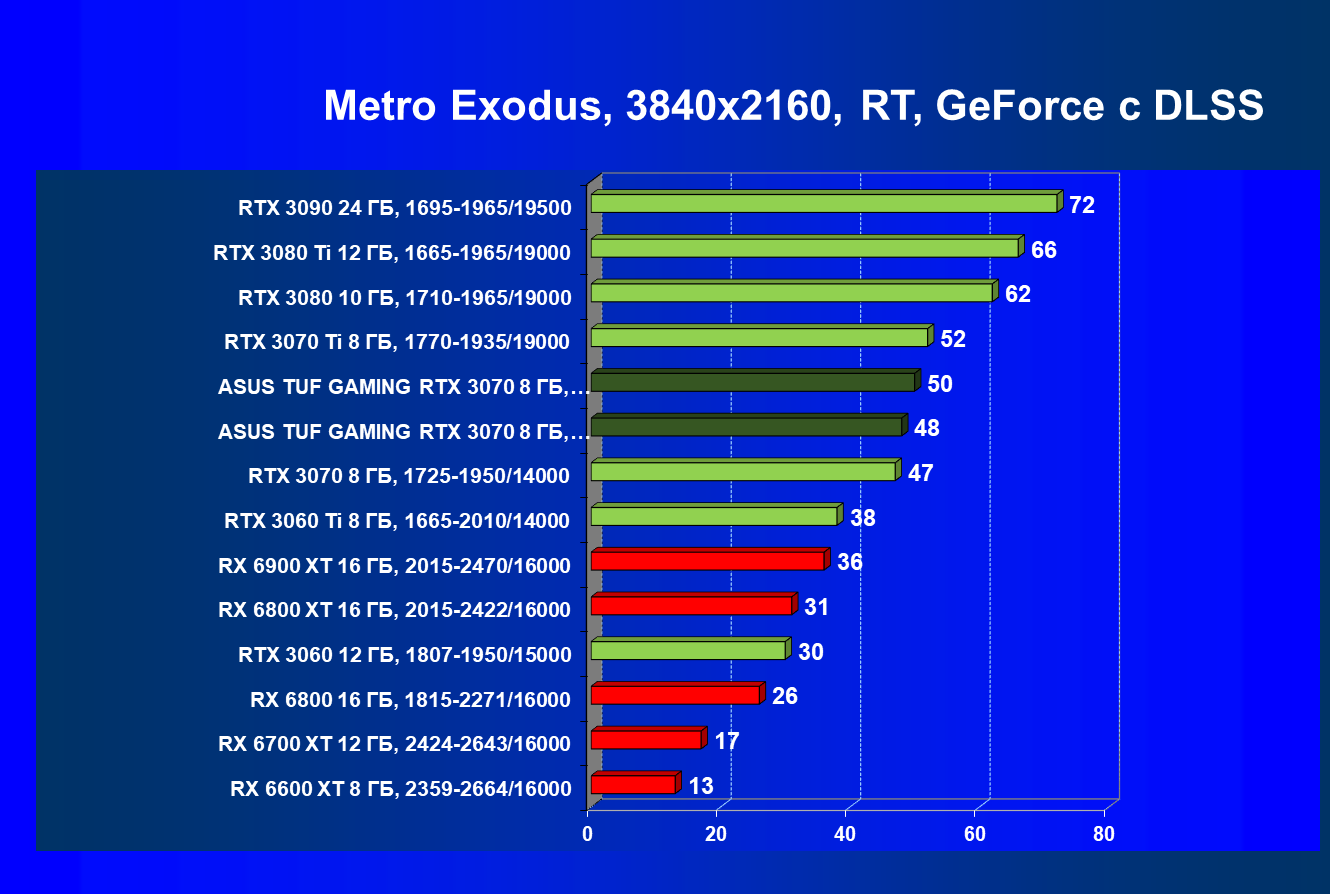

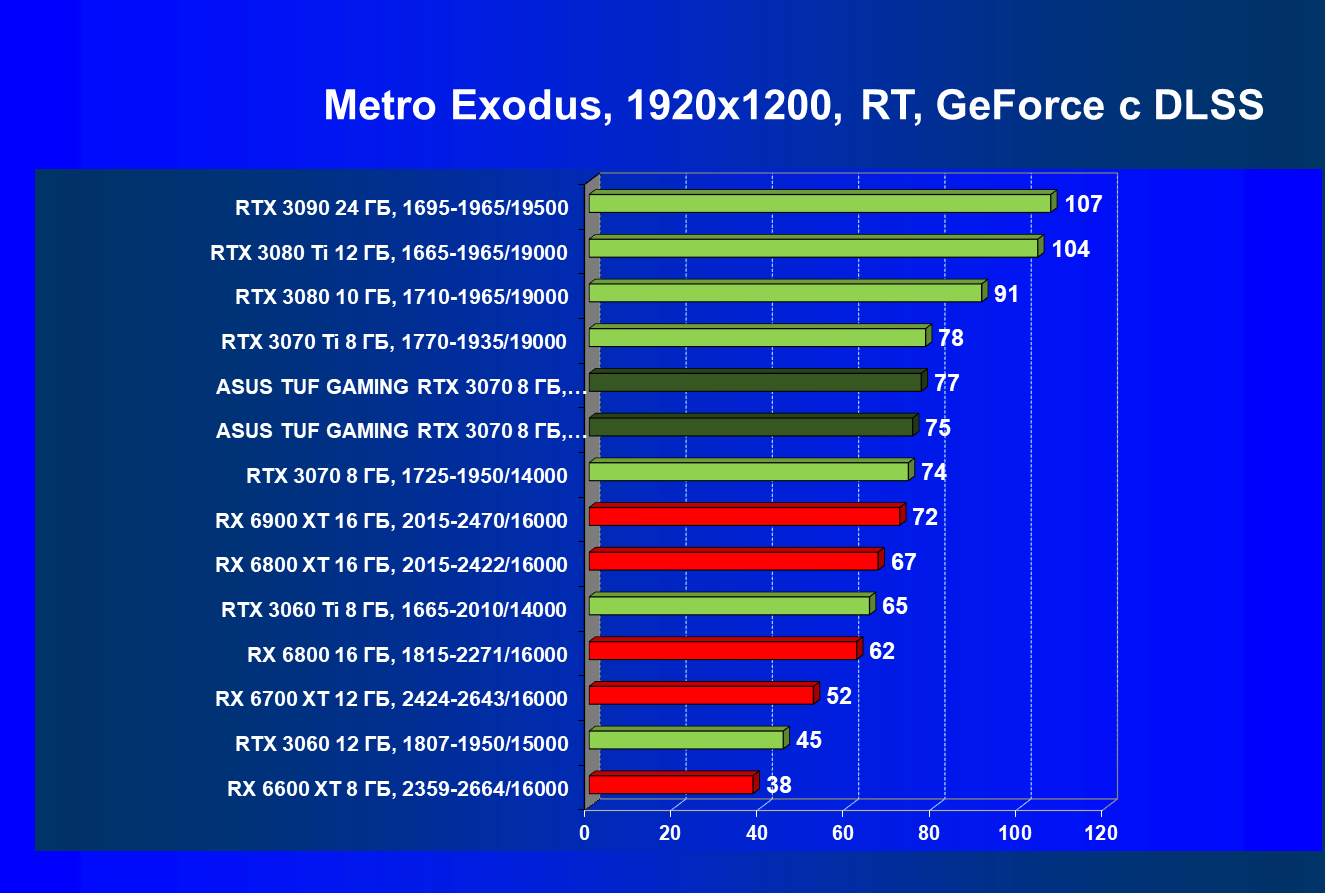

Metro Exodus, RT+DLSS



Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:

1. Вариант рейтинга iXBT.com без включения RT

Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — GeForce RTX 3060 (то есть сочетание скорости и функций GeForce RTX 3060 приняты за 100%). Рейтинги ведутся по 14 периодически исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа,RTX 3070 и его конкуренты на рынке видеокарт.

Рейтинг приведен суммарно для всех трех разрешений.

Скорость карты очень хороша для разрешения 2.5K, как с трассировкой так и без нее. Мы видим, что RTX 3070 находится между конкурентами в виде Radeon RX 6700 XT и 6800.

1. Вариант рейтинга iXBT.com с включением RT

Рейтинг составлен по 8 тестам с применением технологии трассировки лучей (с Nvidia DLSS и с AMD FSR в играх The Medium и Far Cry 6). Этот рейтинг нормирован по самому слабому ускорителю в данной группе — GeForce RTX 3060 (то есть сочетание скорости и функций GeForce RTX 3060 приняты за 100%).

Рейтинг приведен суммарно для всех трех разрешений.

Если задействовать Ray Tracing, уверенно ощущаем преимущество у карты Asus TUF Gaming RTX 3070 по сравнению с вышеупомянутыми «радеонами».

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены условно на декабрь 2021 года.

1. Вариант рейтинга полезности без включения RT

Мы знаем, что сейчас реалии жизни таковы, что топовые видеокарты имеют стоимость выше 100 тысяч рублей. При этом мы наблюдаем, что несмотря на то, что в целом RTX 3070 оказался очень выгодным относительно своих конкурентов, именно карта Asus из-за крайне завышенной цены попала в аутсайдеры.

Вариант рейтинга полезности с включением RT

Картинка очевидна с RT: конечно же, более дорогой и мощный экземпляр из серии AMD проигрывает (собственно, оба соперника отстали). Тут уже каждый выбирает сам: если имеются средства на покупку подобных флагманов, то наверно уже есть смысл тщательно выбрать продукт, предназначенный для 4К и который, если и будет терять скорость при трассировке лучей,но не так убийственно.

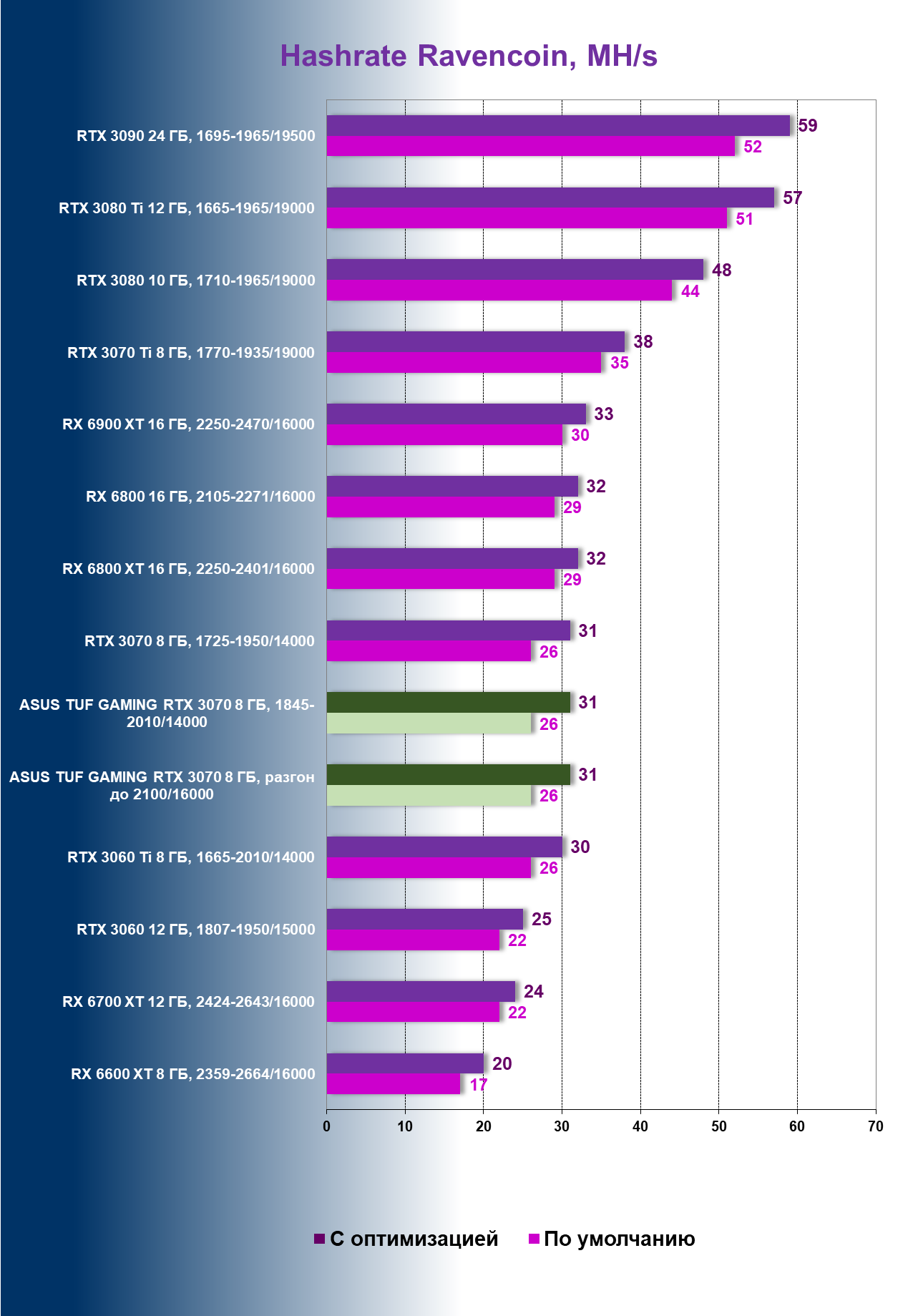

Результаты тестирования в майнинге (mining, hashrate)

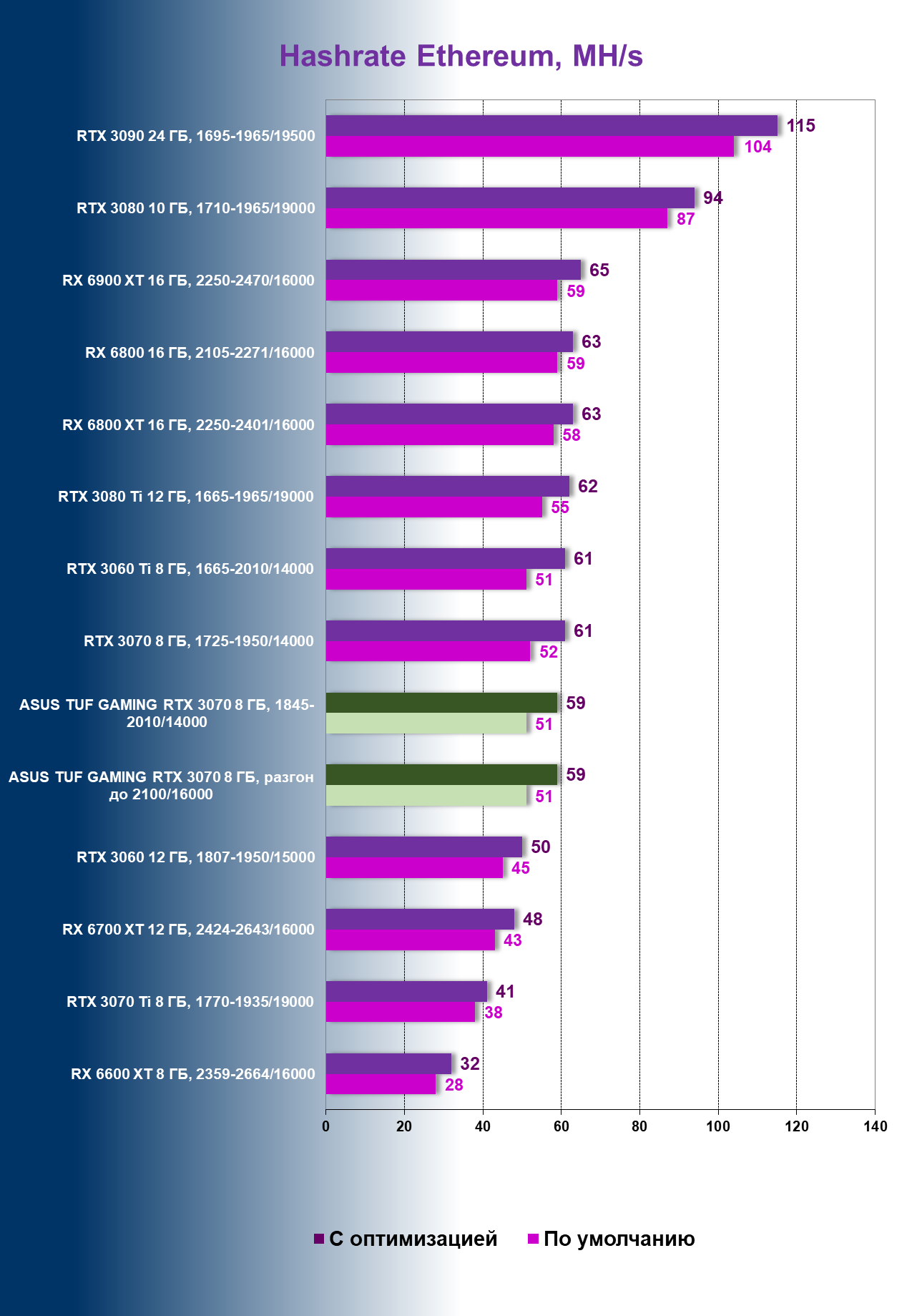

Hashrate, MH/s



Напомню, что для подсчета хэшрейта (hashrate) использовался майнер T-Rex (0.21.06), фиксировался средний показатель за час в двух режимах:

• по умолчанию
• оптимизация (лимит потребления снижен до 70%, частота GPU снижена на 200 МГц, частота памяти повышена на 500—1000 МГц (в зависимости от карты), вентиляторы выставлены в ручном режиме на 80%)

Сразу заметим, что никакой защиты от использования для майнинга у данной карты нет. Разумеется, мы учитываем, что подобных карт на рынке становится все меньше, сейчас преимущественно RTX 3070 с LHR.

Если мы запускаем майнинг ETH с установками параметров работы карты по умолчанию, то получаем примерно 51 MH/s при потреблении 181 Вт и нагрев 59 °C. Нагрев в пределах нормы.

Аккуратно оптимизируем для оптимального Хэшрейта и конечно меньшего нагрева и потребления. При этом имеем 56-57 MH/s при потреблении 138 Вт и нагрев 47 °C, не плохо так, да? Разумеется, можно догнать и до круглого числа в 60 мегахешей, но у нас условие: чтобы карта жила долго, поэтому переразгонять память нет желания.

Выводы

Видеокарта Asus TUF Gaming GeForce RTX 3070 OC Edition (8 ГБ) хорошо подходит для разрешения 2.5К. Конкурентов два: Radeon RX 6700XT и RX 6800. Но уязвимое место всех Radeon RX 6000 — заметное падение FPS при использовании трассировки лучей. И за счет этого Asus TUF Gaming RTX3070 может обходить в некоторых играх топовую и более производительную (для игр без трассировки лучей) модель соперника RX 6800. У карты Asus довольно тихая и очень эффективная система охлаждения, однако надо учитывать, что суммарная толщина этого решения — 3 слота.

Мы изучили работу карты и в майнинге, и она отличного подходит для этого применения, поскольку у нее отсутствует защита LHR (Low Hash Rate). Впрочем, LHR эффективна только при майнинге Ethereum (и в похожих алгоритмах), а, например, на майнинг RVN эта защита не влияет.
