Содержание
- Особенности устройств(а)
- Конфигурация тестового стенда, список инструментов тестирования
- Результаты тестов
- Выводы

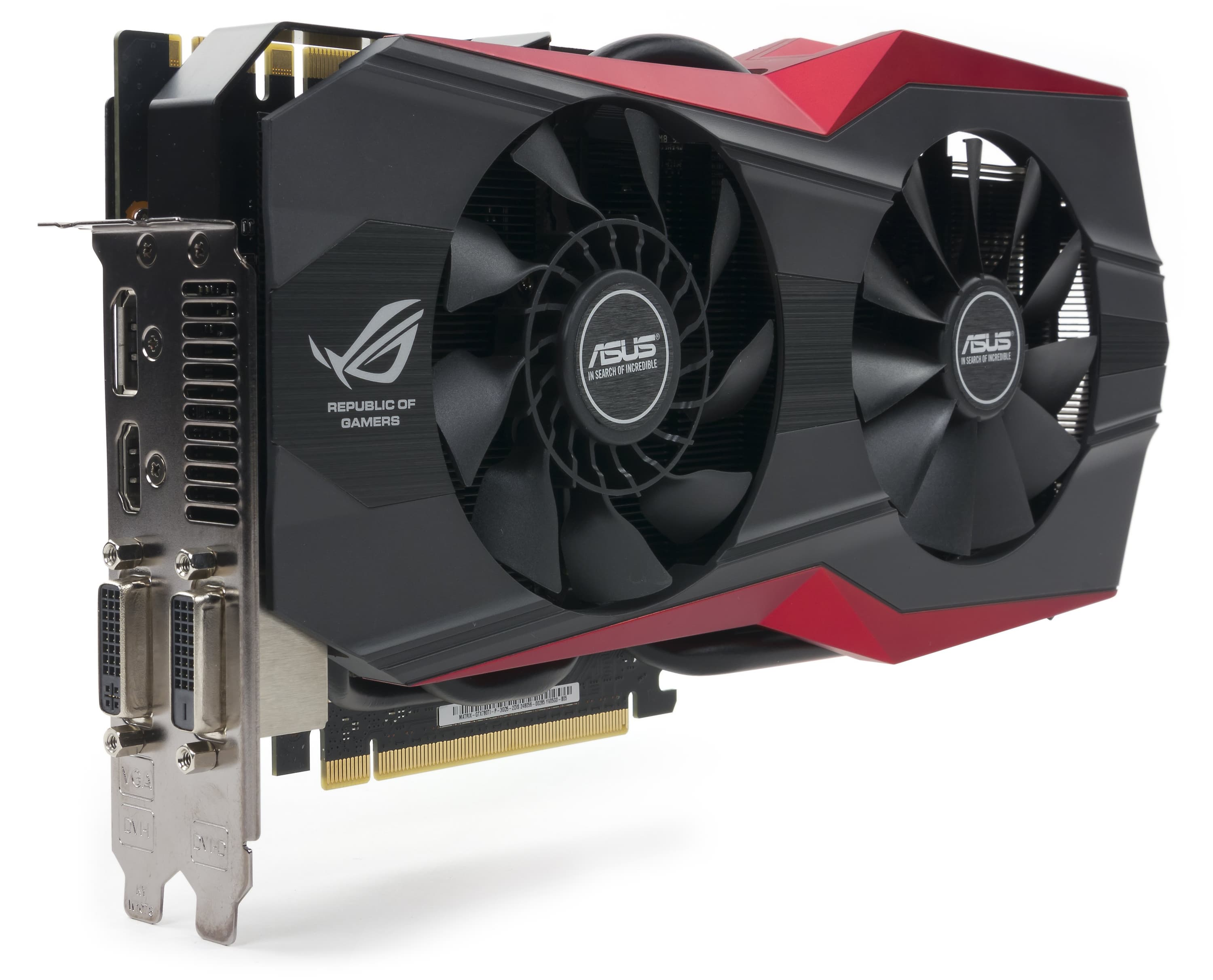

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Matrix Platinum Geforce GTX 780 Ti 3072 МБ 384-битной GDDR5 PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)
| Asus Matrix Platinum Geforce GTX 780 Ti 3072 МБ 384-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Geforce GTX 780 Ti (GK110) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1006—1150 | 875—1020 |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 384 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 15/1006—1150 | 15/875—1020 |
| Число операций (ALU) в блоке | 192 | |
| Суммарное число операций (ALU) | 2880 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 240 | |
| Число блоков растеризации (ROP) | 48 | |
| Размеры, мм | 290×125×38 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 275/112/63 | 262/94/57 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI),1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI),1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | 2 | 1 |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 1 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах по 2 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

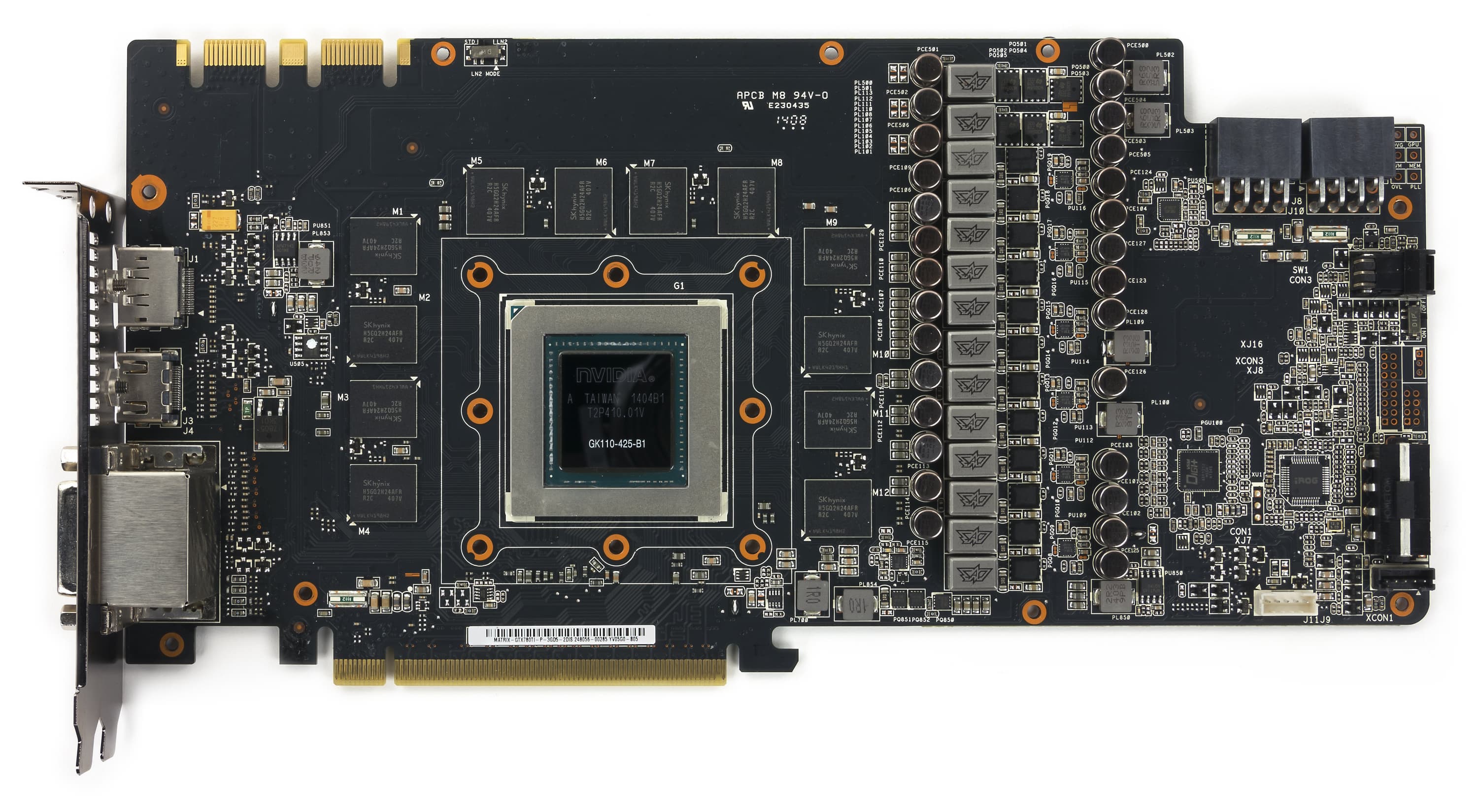

| Вид спереди | |
| Asus Matrix Platinum Geforce GTX 780 Ti 3072 МБ 384-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 780 Ti |
 |  |

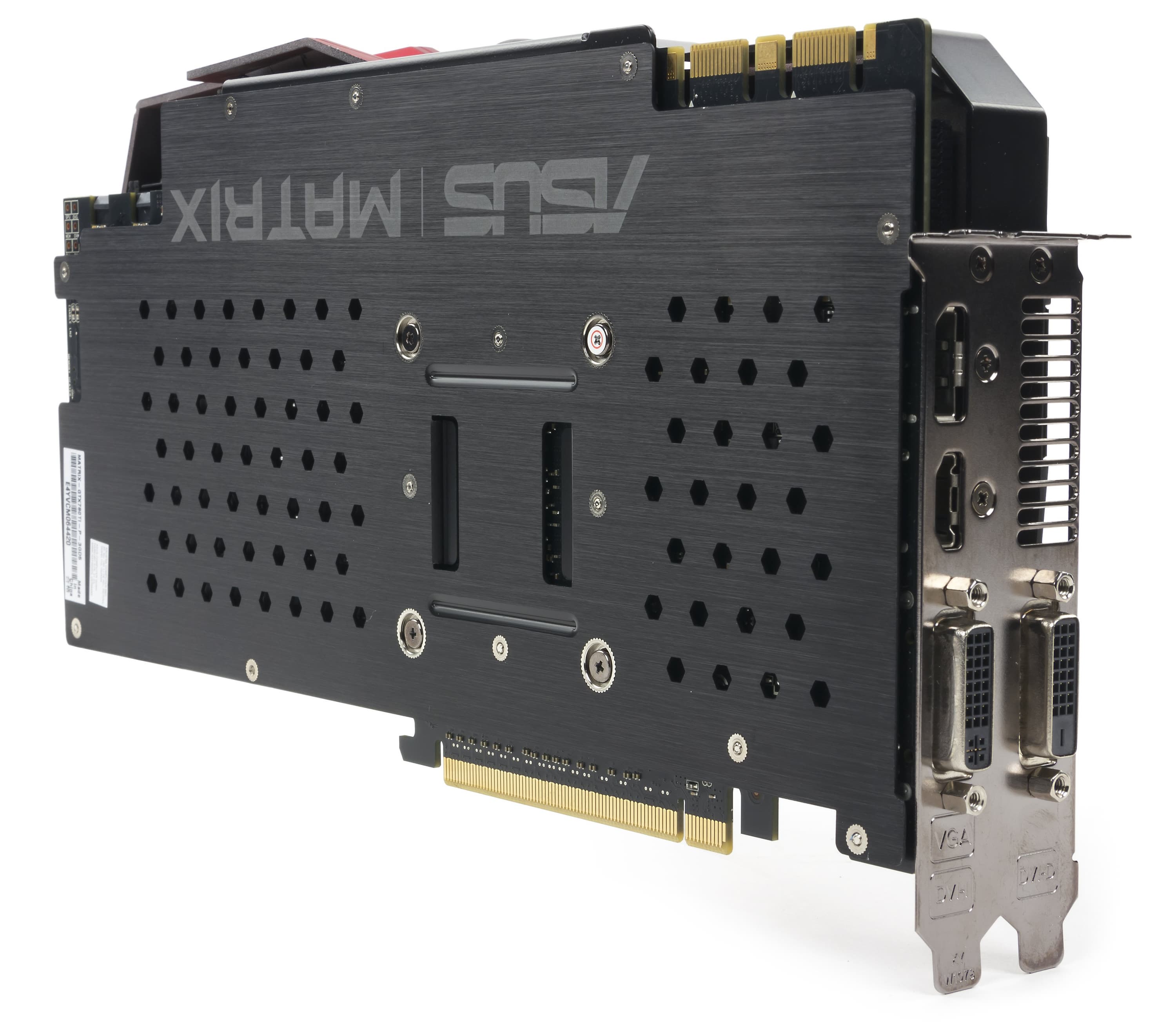

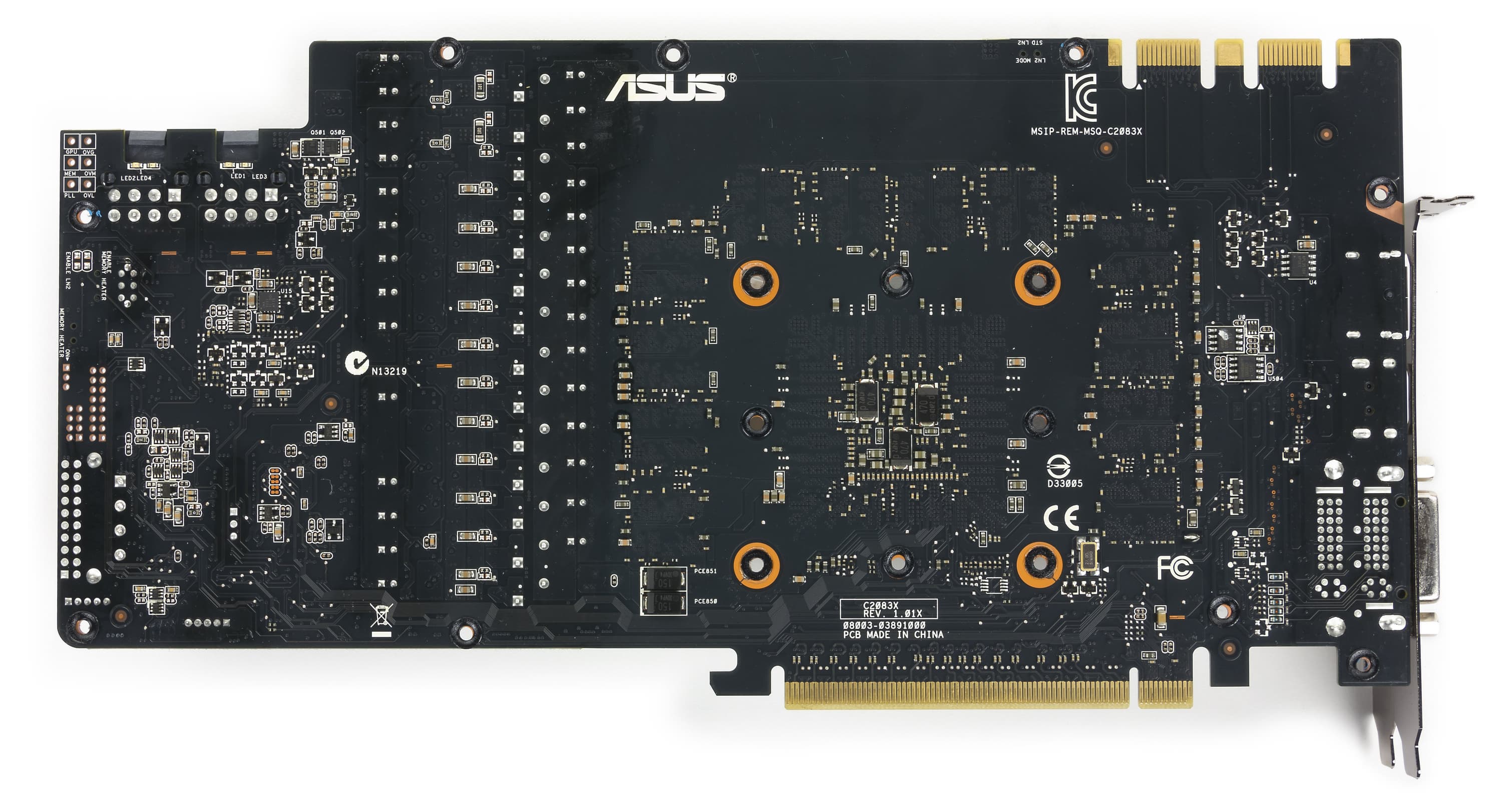

| Вид сзади | |
| Asus Matrix Platinum Geforce GTX 780 Ti 3072 МБ 384-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 780 Ti |
 |  |
Как и в случае с Matrix Platinum Radeon R9 290X, справа на плате мы видим кнопку и переключатель. Кнопка отвечает за сброс на заводские настройки (в случае чрезмерного переразгона), а переключатель реализует фирменную функцию Defrost... Defrost был специально разработан для экстремальных оверклокеров, использующих охлаждение жидким азотом. При этом печатная плата очень сильно промерзает и даже может покрыться инеем, а промерзшие микросхемы памяти могут работать со сбоями (на экране появляются артефакты). Чтобы такого не случилось, следует подключить дополнительное питание в находящийся чуть ниже переключателя периферийный разъем питания и включить Defrost. Тогда PCB начнет прогреваться в районе микросхем памяти, и замерзшим останется лишь центр, с GPU. В общем, это расчитано на те 2-4% пользователей, которым не хватает не только заводского разгона, но и обычного повышения частот при штатном кулере.
Поскольку данный продукт ориентирован прежде всего на оверклокеров, то система питания кардинально переработана. Схема питания ядра — 12-фазная, плюс 2 фазы на микросхемы памяти. Разумеется, все это управляется цифровым контроллером, и в итоге обеспечивается очень гибкое регулирование напряжений на ядре с ювелирной точностью. Полный доступ к регулировке работы ускорителя осуществляется с помощью утилиты GPU Tweak (про нее мы уже рассказывали), которая поставляется с картой, а свежую версию можно скачать с сайта производителя.
| Система охлаждения | |
|---|---|

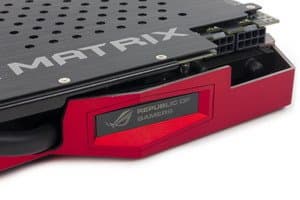

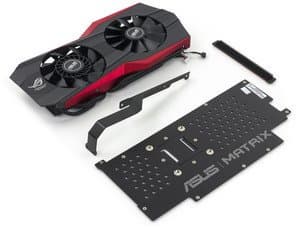

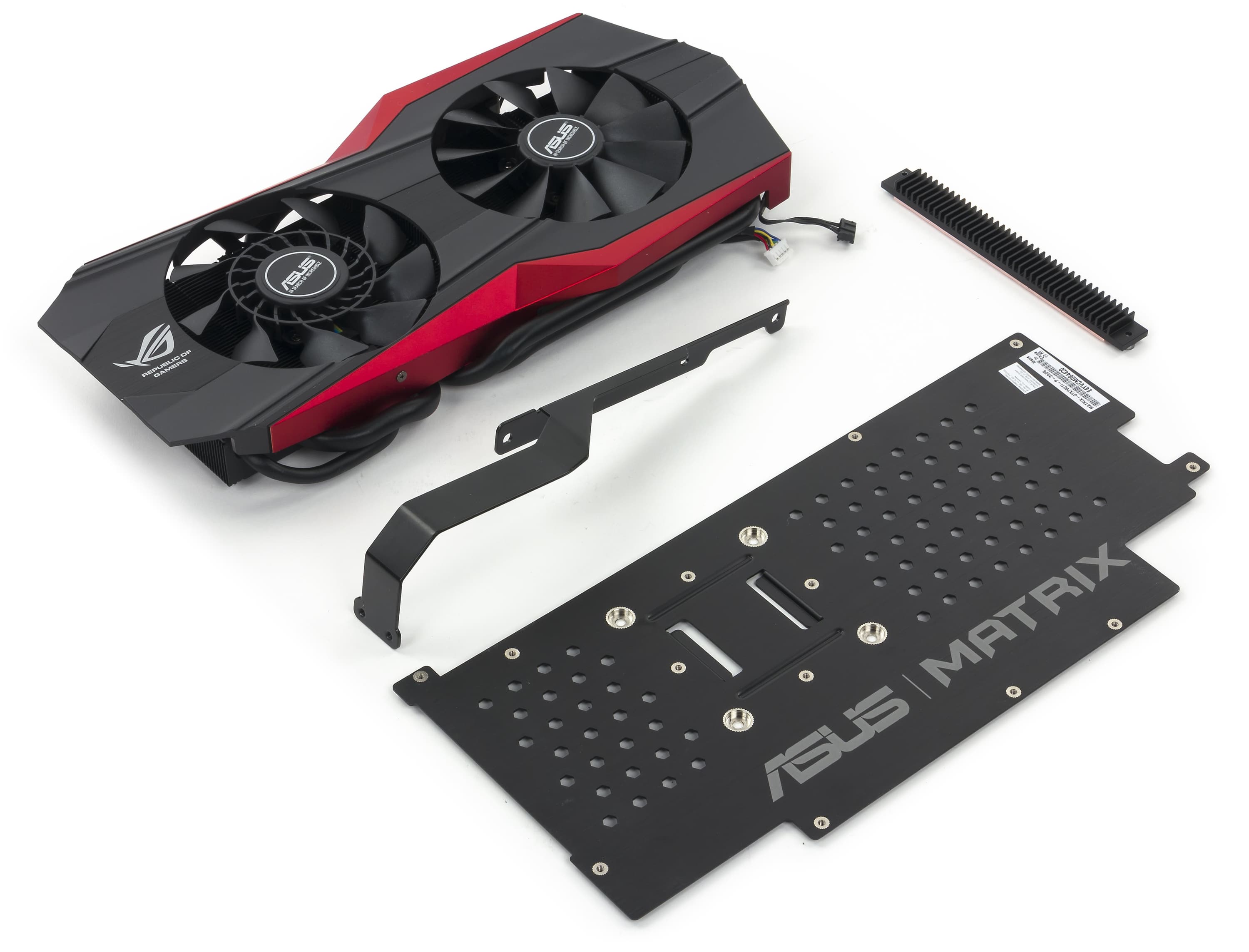

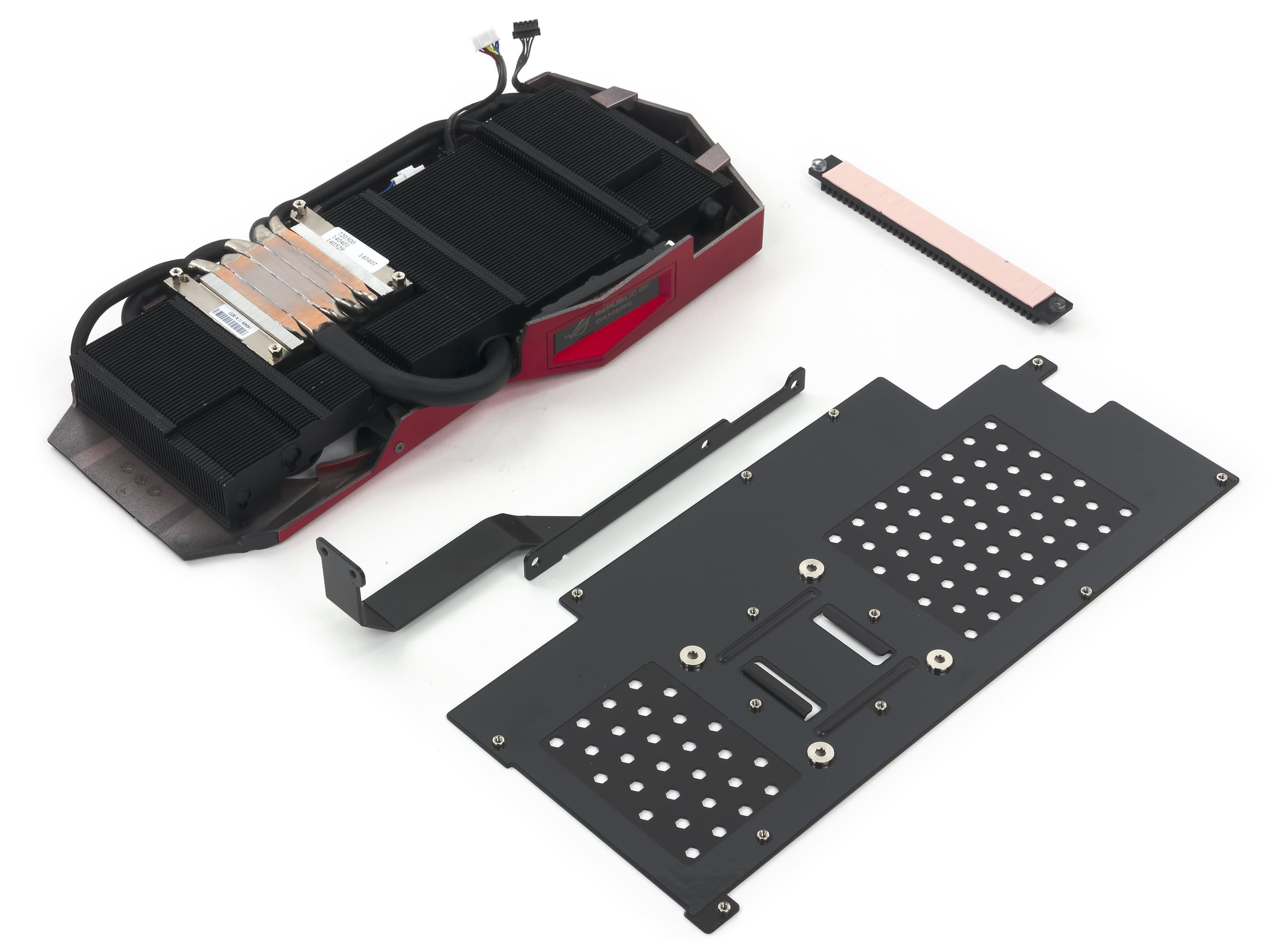

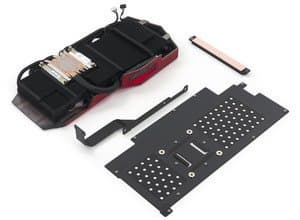

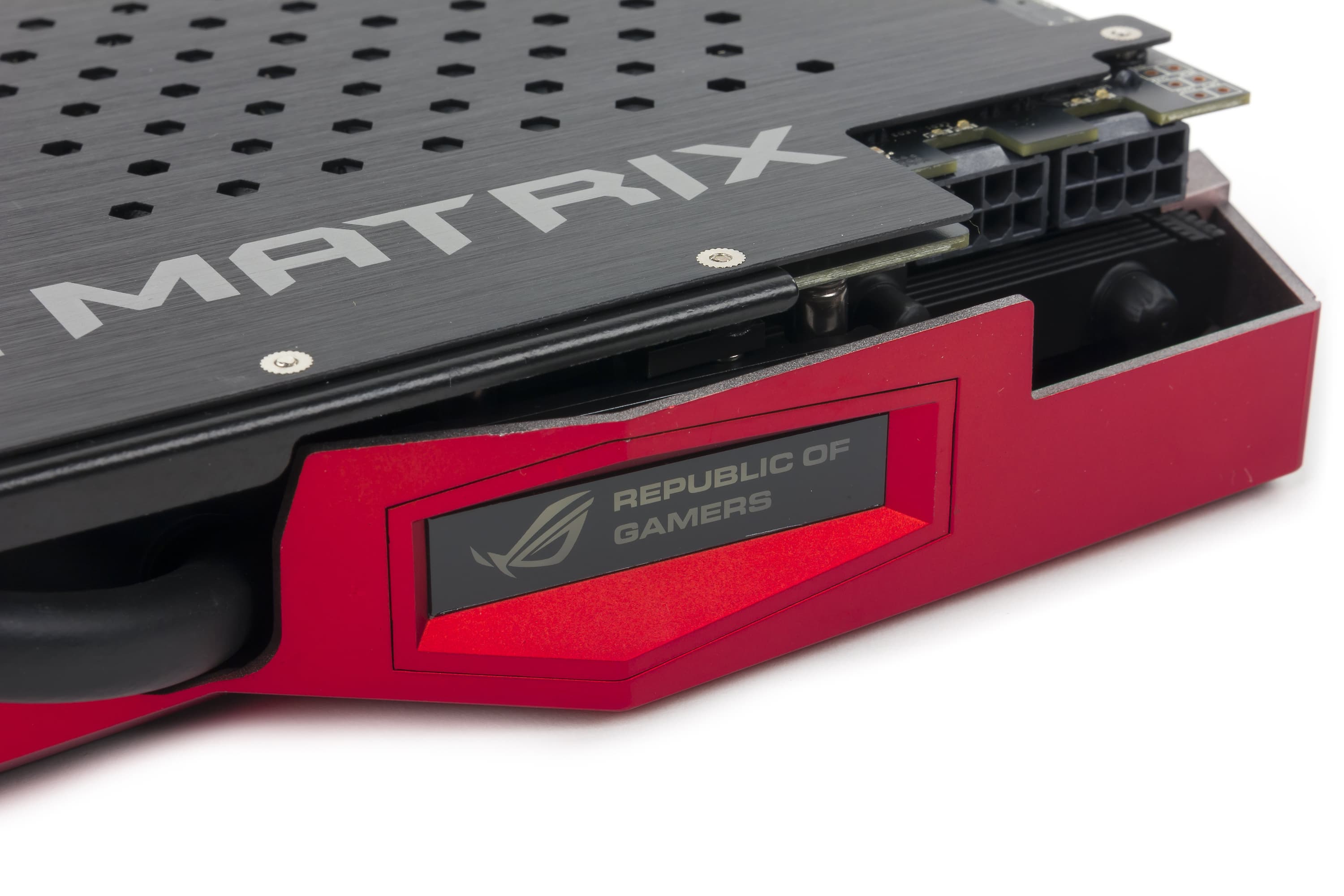

СО состоит из двух частей. Первая — это массивный пластинчатый радиатор из медного сплава, покрытый никелем. В его основание впрессованы тепловые трубки, помогающие разносить тепло равномерно по радиатору. Вторая часть — кожух фирменного дизайна Asus с двумя вентиляторами. Один из этих вентиляторов имеет особую конструкцию CoolTech Fan Technology. Он является основным и имеет дополнительные лопасти около центра, что при неизменном уровне шума резко поднимает эффективность засасывания воздуха. Второй вентилятор — вспомогательный, он всегда работает на небольших оборотах (около 900 об/мин). Микросхемы памяти оставлены без охлаждения, а вот силовые транзисторы имеют свой небольшой радиатор. На торце кожуха есть фирменный светящийся логотип Republic Of Gamers. Задняя металлическая панель на карте играет лишь роль ребра жесткости. После 6-часового прогона под нагрузкой максимальная температура не превысила 82 градусов, что является приемлемым результатом для видеокарты такого уровня. При этом максимальная частота вращения основного вентилятора не превышает 1630 оборотов в минуту, что делает производимый им шум малозаметным. Следует еще раз пояснить, что, как правило, мы начинаем ощущать шум кулера (среднерядового для видеокарт) начиная примерно с 1800-2000 оборотов в минуту (зависит от конструкции вентиляторов). Кулер с 2500 оборотов в минуту считается уже весьма шумным устройством. |  |
 | |
 | |
| Мониторинг температурного режима (с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder) |
|---|
 |
| Комплектация. | |
|---|---|

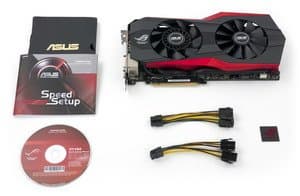

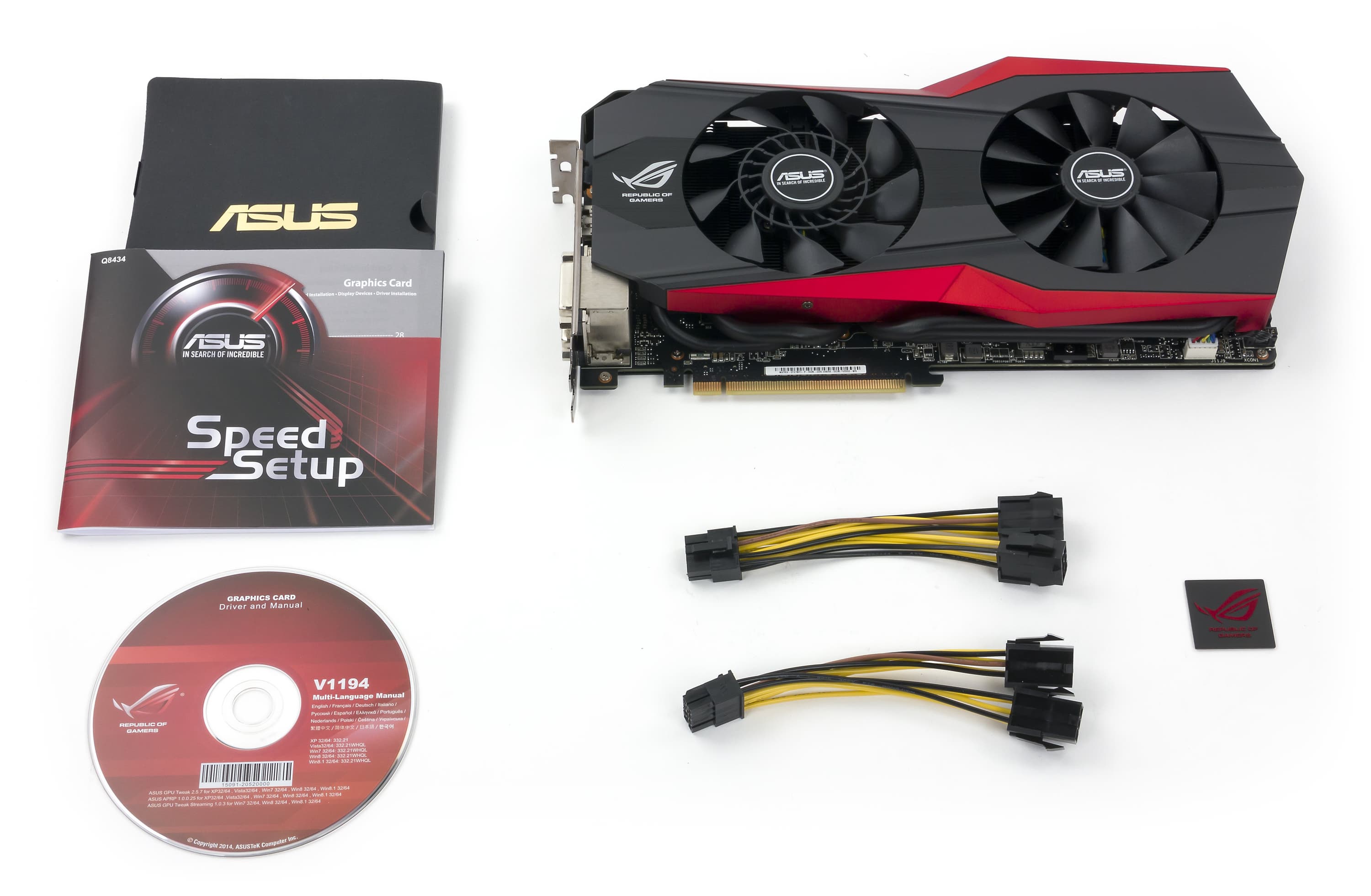

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвители питания и бонусная наклейка Republic Of Gamers. |  |

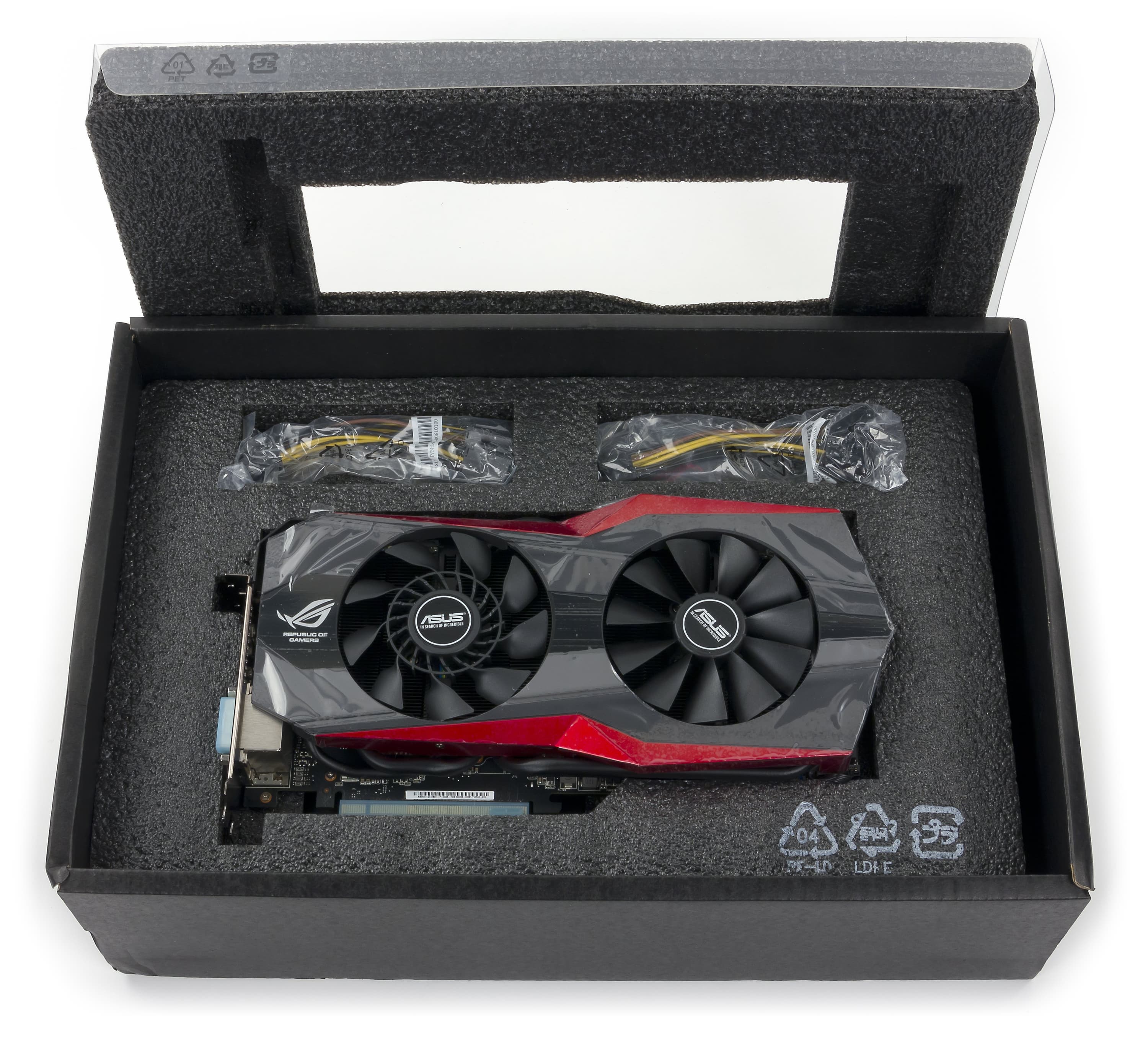

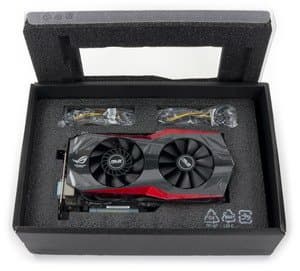

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Dell UltraSharp U3011 (30″);
- монитор Asus ProArt PA249Q (24″);
- драйверы AMD версии Catalyst 14.7, Nvidia версии 340.43. VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Tomb Raider (2014) (Crystal Dynamics/Square Enix), DirectX 11.0
- Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0
- Crysis 3 (Crytek/EA), DirectX 11.0
- Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Hitman Absolution
- Tomb Raider (2014)
- Sniper Elite V2
- Unigine Valley Benchmark
- 3DMark FireStrike Graphics Marks
- Metro: Last Light
- Battlefield 4
- Thief (2014)
- Crysis 3
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 780 Ti и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | конец августа 2014 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 05 | Asus Matrix Platinum GTX 780 Ti 3072 МБ, 1006—1150/7000 | 1350 | 176 | 766 |
| 06 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 1260 | 225 | 560 |
| 07 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 1250 | 172 | 726 |
Комментарий к Рейтингам iXBT.com
Очень значительный заводской разгон позволил карте Asus оказаться самой быстрой среди однопроцессорных ускорителей.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | конец августа 2014 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 24 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 225 | 1260 | 560 |
| 29 | Asus Matrix Platinum GTX 780 Ti 3072 МБ, 1006—1150/7000 | 176 | 1350 | 766 |
| 30 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 172 | 1250 | 726 |
Комментарий к Рейтингам полезности
Однако цены на карты семейства GTX 780 Ti до сих пор остаются сильно завышенными, так что Radeon R9 290X, с его ценой на 200 долларов ниже, легко становится лидером по соотношению цены и производительности среди топовых однопроцессорных ускорителей.
Asus Matrix Platinum Geforce GTX 780 Ti 3072 МБ 384-битной GDDR5 PCI-E — очень производительный и почти самый мощный на сегодня однопроцессорный ускоритель игрового класса. Обладает очень эффективной и малошумной системой охлаждения. Принадлежность к серии Republic of Gamers говорит о том, что данный продукт расчитан на хардкорных геймеров, но не только. Феноменальные возможности по разгону (через фирменную утилиту) делают этот ускоритель желанным для фанатов оверклокинга (даже несмотря на более высокую цену, чем у конкурентов). При использовании штатного кулера нам удалось разогнать карту до частот 1220—1400(!!!) МГц по ядру и до 7700 МГц по памяти! Производительность ускорителя при этом вплотную приблизилась к уровню двухпроцессорных гигантов ценой в 1000 и более долларов! Так что данный продукт является по-настоящему привлекательным для геймеров-оверклокеров.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). В номинации «Оригинальный дизайн» (за сентябрь 2014 года)
награду получила карта:
- Asus Matrix Platinum Geforce GTX 780 Ti 3072 МБ 384-битной GDDR5 PCI-E
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| GTX 780 Ti 3 ГБ — $518(11) | R9 290X — $431(33) |
| GTX 780 Ti 3 ГБ — $518(11) | GTX 780 — $515 (на 01.06.16) |
| GTX 780 Ti 3 ГБ — $518(11) | R9 290 — $551(2) |
| GTX 780 Ti 3 ГБ — $518(11) | GTX Titan — Н/Д(0) |
| Asus GTX 780 Ti Matrix Platinum — Н/Д(0), | GTX 780 Ti 3 ГБ — $518(11) |
| Предложения Asus GTX 780 Ti Matrix Platinum | |
