Мы продолжаем новый цикл статей, посвященный изучению важнейших характеристик модулей памяти на низком уровне с использованием разработанного нами универсального тестового пакета RightMark Memory Analyzer. Напоминаем, что цель этого исследования заключается в предоставлении всем заинтересованным читателям информации о совместимости данного модуля памяти данного производителя с различным набором материнских плат, основанных на тех или иных чипсетах. На сей раз объектом нашего исследования послужат 512-МБ DDR2-модули Kingston ValueRAM. Информация о производителе модуля
Производитель модуля: Kingston Technology
Производитель чипов модуля: Elpida Memory, Inc.
Сайт производителя модуля: www.valueram.com/ddr2/
Сайт производителя чипов: www.elpida.com/en/products/ddr2.htmlВнешний вид модуля

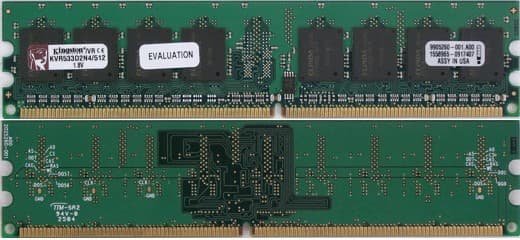

Фото модуля памяти

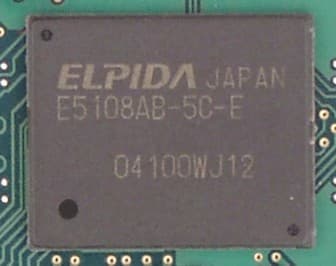

Фото чипа памяти

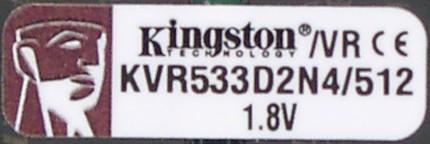

Расшифровка Part Number модуля
Описание общей системы назначения Part Numbers модулей памяти DDR2 Kingston ValueRAM: www.kingston.com/literature/MKF_586.pdf
| Поле | Значение | Расшифровка |
|---|---|---|
| 0 | KVR | Производитель: KVR = Kingston ValueRAM |
| 1 | 533 | Частота: 533 МГц |
| 2 | D2 | Тип памяти: D2 = DDR2 |
| 3 | N | Тип коррекции ошибок: N = Non-ECC |
| 4 | 4 | Задержка CAS#: 4 |
| 5 | 512 | Емкость модуля: 512 МБ |

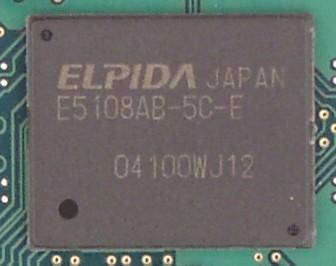

Расшифровка Part Number чипа
Описание технических характеристик (data sheet) 512-Мбит чипов памяти DDR2 Elpida: http://www.elpida.com/pdfs/E0323E81.pdf
| Поле | Значение | Расшифровка |
|---|---|---|
| 0 | E | Производитель: E = Elpida Memory |
| 1 | Тип (отсутствует, D = монолитное устройство) | |
| 2 | Код продукта (отсутствует, E = DDR2) | |
| 3 | 51 | Емкость/количество банков: 51 = 512М/4 банка |
| 4 | 08 | Ширина внешнего интерфейса микросхем памяти: 08 = x8 |
| 5 | A | Протокол питания: A = SSTL 1.8V |
| 6 | B | Ревизия кристалла |
| 7 | Код упаковки (отсутствует, SE = FBGA) | |
| 8 | 5C | Параметры быстродействия микросхемы: 5C = DDR2-533 (4-4-4) |
| 9 | E | Код охраны окружающей среды: E = без использования свинца |
Отметим, что маркировка микросхем данного модуля, скажем так, несколько не соответсвует официальной спецификации, приведенной в data sheet на данный тип микросхем памяти. А именно, отсутствуют поля, характеризующие тип устройства (монолитное, DDR2) и упаковки (FBGA). Возможно, это связано с тем, что рассматриваемый модуль является не серийным, а инженерным образцом и, скорее всего, использует более раннюю ревизию микросхем памяти Elpida, чем ту, которая описана в официальной документации. Данные микросхемы SPD модуля
Описание общего стандарта SPD:
JEDEC Standard No. 21-C, 4.1.2 - SERIAL PRESENCE DETECT STANDARD, General Standard
Описание специфического стандарта SPD для DDR2:
JEDEC Standard No. 21-C, 4.1.2.10 - Appendix X: Specific SPDs for DDR2 SDRAM (Revision 1.0)
JC-45 Appendix X: Specific PD's for DDR2 SDRAM (Revision 1.1)
| Параметр | Байт | Значение | Расшифровка |
|---|---|---|---|
| Фундаментальный тип памяти | 2 | 08h | DDR2 SDRAM |
| Общее количество адресных линий строки модуля | 3 | 0Eh | 14 (RA0-RA13) |
| Общее количество адресных линий столбца модуля | 4 | 0Ah | 10 (CA0-CA9) |
| Общее количество физических банков модуля памяти | 5 | 60h | 1 физический банк |
| Внешняя шина данных модуля памяти | 6 | 40h | 64 бит |
| Уровень питающего напряжения | 8 | 05h | SSTL 1.8V |
| Минимальная длительность периода синхросигнала (tCK) при максимальной задержке CAS# (CL X) | 9 | 3Dh | 3.75 нс (266.7 МГц) |
| Тип конфигурации модуля | 11 | 00h | Non-ECC |
| Тип и способ регенерации данных | 12 | 82h | 7.8125 мс — 0.5x сокращенная саморегенерация |
| Ширина внешнего интерфейса шины данных (тип организации) используемых микросхем памяти | 13 | 08h | x8 |
| Ширина внешнего интерфейса шины данных (тип организации) используемых микросхем памяти ECC-модуля | 14 | 00h | Не определено |
| Длительность передаваемых пакетов (BL) | 16 | 0Ch | BL = 4, 8 |
| Количество логических банков каждой микросхемы в модуле | 17 | 04h | 4 |
| Поддерживаемые длительности задержки CAS# (CL) | 18 | 38h | CL = 3, 4, 5 |
| Минимальная длительность периода синхросигнала (tCK) при уменьшенной задержке CAS# (CL X-1) | 23 | 3Dh | 3.75 нс (266.7 МГц) |
| Минимальная длительность периода синхросигнала (tCK) при уменьшенной задержке CAS# (CL X-2) | 25 | 50h | 5.00 нс (200.0 МГц) |
| Минимальное время подзарядки данных в строке (tRP) | 27 | 3Ch | 15.0 нс 4, CL = 5, 4 3, CL = 3 |
| Минимальная задержка между активизацией соседних строк (tRRD) | 28 | 1Eh | 7.5 нс 2, CL = 5, 4 1.5, CL = 3 |
| Минимальная задержка между RAS# и CAS# (tRCD) | 29 | 3Ch | 15.0 нс 4, CL = 5, 4 3, CL = 3 |
| Минимальная длительность импульса сигнала RAS# (tRAS) | 30 | 2Dh | 45.0 нс 12, CL = 5, 4 9, CL = 3 |
| Емкость одного физического банка модуля памяти | 31 | 80h | 512 МБ |
| Период восстановления после записи (tWR) | 36 | 3Ch | 15.0 нс 4, CL = 5, 4 3, CL = 3 |
| Внутренняя задержка между командами WRITE и READ (tWTR) | 37 | 1Eh | 7.5 нс 2, CL = 5, 4 1.5, CL = 3 |
| Внутренняя задержка между командами READ и PRECHARGE (tRTP) | 38 | 1Eh | 7.5 нс 2, CL = 5, 4 1.5, CL = 3 |
| Минимальное время цикла строки (tRC) | 41, 40 | 3Ch, 00h | 60.0 нс 16, CL = 5, 4 12, CL = 3 |
| Период между командами саморегенерации (tRFC) | 42, 40 | 69h, 00h | 105.0 нс 28, CL = 5, 4 21, CL = 3 |
| Максимальная длительность периода синхросигнала (tCKmax) | 43 | 80h | 8.0 нс |
| Номер ревизии SPD | 62 | 10h | Ревизия 1.0 |
| Контрольная сумма байт 0-62 | 63 | E1h | 225 (верно) |
| Идентификационный код производителя по JEDEC | 64-71 | FFh, 98h, FFh, 00h, ..., FFh | Kingston |
| Part Number модуля | 73-90 | — | Не определено |
| Дата изготовления модуля | 93-94 | 04h, 19h | 2004 год, 25 неделя |
| Серийный номер модуля | 95-98 | 67h, 28h, 53h, 83h | 83532867h |
Данные микросхемы SPD показывают, что рассматриваемый модуль имеет организацию 64М x 64 и способен функционировать при трех различных значениях задержки сигнала CAS# (tCL), равных 5, 4 и 3. Интересно отметить, что первые два значения tCL, CL X = 5 и CL X-1 = 4, соответствуют одному и тому же значению периода синхросигнала 3.75 нс, т.е. функционированию модуля в штатном режиме DDR2-533 при частоте 266.7 МГц. В этом случае временные характеристики модуля (тайминги) могут быть записаны как 5-4-4-12 и 4-4-4-12, соответственно. Последнее из поддерживаемых значений задержки CAS# (CL X-2 = 3) соответствует времени цикла в 5.00 нс, т.е. функционированию модуля при частоте 200.0 МГц в режиме DDR2-400. Соответствующая этому случаю схема таймингов — 3-3-3-9. Другой отличительной особенностью рассматриваемого модуля является сравнительно большое минимальное время цикла регенерации (tRFC) — 105 нс, что соответствует 28 тактам шины памяти при частоте 266.7 МГц и 21 такту при 200.0 МГц. Конфигурации тестовых стендов и ПО
Материнские платы на чипсетах серии Intel 915
Тестовый стенд №1
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i915G
- Материнская плата: Intel D915GUX, версия BIOS 1028 от 06/29/2004
- Память: 2x512 МБ Kingston DDR2-533
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №2
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i915P
- Материнская плата: Foxconn 915A01-P-8EKRS, версия BIOS 6.00 PG от 06/10/2004
- Память: 2x512 МБ Kingston DDR2-533
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №3
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i915G
- Материнская плата: Foxconn 915M03-G-8EKRS2, версия BIOS 6.00 PG от 05/29/2004
- Память: 2x512 МБ Kingston DDR2-533
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №4
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i915P
- Материнская плата: MSI 915P Neo2, версия BIOS V1.3B0 от 09/08/2004
- Память: 2x512 МБ Kingston DDR2-533
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №5
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i915G
- Материнская плата: MSI 915G Combo, версия BIOS 080011 от 07/14/2004
- Память: 2x512 МБ Kingston DDR2-533
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №6
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i915G
- Материнская плата: ASUS P5GDC-V, версия BIOS 1003.003 от 08/18/2004
- Память: 2x512 МБ Kingston DDR2-533
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Материнские платы на чипсетах серии Intel 925
Тестовый стенд №7
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i925X
- Материнская плата: Gigabyte 8ANDXP-D, версия BIOS F1 от 06/07/2004
- Память: 2x512 МБ Kingston DDR2-533
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №8
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i925X
- Материнская плата: Intel D925XCV, версия BIOS 1259 от 08/19/2004
- Память: 2x512 МБ Kingston DDR2-533
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №9
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i925X
- Материнская плата: ASUS P5AD2, версия BIOS 1004.007 от 07/02/2004
- Память: 2x512 МБ Kingston DDR2-533
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №10
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i925X
- Материнская плата: MSI 925X Neo, версия BIOS 6.00 PG от 06/18/2004
- Память: 2x512 МБ Kingston DDR2-533
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Тестовый стенд №11
- Процессор: Intel Pentium 4 2.8 ГГц (ядро Prescott, 1 МБ L2)
- Чипсет: Intel i925X
- Материнская плата: Foxconn 925A01-8EKRS, версия BIOS 6.00 PG от 08/28/2004
- Память: 2x512 МБ Kingston DDR2-533
- Видео: Leadtek PX350 TDH, nVidia PCX5900
- HDD: WD Raptor WD360, SATA, 10000 rpm, 36Gb
- Операционная система: Windows XP Professional Service Pack 2
- Драйверы: Intel Chipset Utility 6.0.1.1002, nVidia Forceware 61.77
Материнские платы на чипсетах серии Intel 915
Начиная с этого момента, тестирование модулей памяти будет проводиться в двух режимах. Первая серия тестов — условно назовем их «тестами производительности» — проводится в штатном режиме, т.е. со стандартными значениями таймингов, записанными в микросхеме SPD. Вторая серия тестов осуществляется, так сказать, в «экстремальном» режиме, при выставлении минимально возможных значений таймингов для данного модуля на данной материнской плате. Будем называть эту серию тестов «тестами стабильности», поскольку возможность продолжительной устойчивой работы модуля памяти с более «жесткими» значениями таймингов можно напрямую связать со стабильностью его функционирования в штатном режиме.
Тесты производительности
В то время как модули памяти DDR2 Kingston при функционировании в режиме DDR2-533 предполагают существование двух различных схем таймингов, 5-4-4-12 и 4-4-4-12, в первой серии тестов нами использовалась схема 4-4-4-12, поскольку она, во-первых, ближе соответствует типичным для DDR2-533 значениям, и, во-вторых, выставлялась в настройках BIOS по умолчанию (Memory Timings: «by SPD») на всех без исключения материнских платах.
Как уже отмечалось ранее, использование нынешнего поколения процессоров и чипсетов с частотой FSB 800 МГц не позволяет достичь максимальных значений пропускной способности памяти типа DDR2-533 в двухканальном режиме. Тем не менее, даже в этом случае можно сделать определенные выводы относительно значений реальной ПСП, достижимых на различных материнских платах.
| Параметр* | Стенд 1 | Стенд 2 | Стенд 3 | Стенд 4 | Стенд 5 | Стенд 6 |
|---|---|---|---|---|---|---|
| Тайминги | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 |
| Средняя ПСП на чтение, МБ/с | 4470 | 4469 | 4485 | 4519 | 4467 | 4483 |
| Средняя ПСП на запись, МБ/с | 2018 | 2019 | 2010 | 2036 | 2049 | 2015 |
| Макс. ПСП на чтение, МБ/с | 6337 | 6346 | 6337 | 6401 | 6321 | 6353 |
| Макс. ПСП на запись, МБ/с | 4267 | 4266 | 4266 | 4324 | 4266 | 4281 |
| Минимальная латентность** псевдослучайного доступа, нс | 54.8 | 54.8 | 54.8 | 54.2 | 55.1 | 54.7 |
| Максимальная латентность** псевдослучайного доступа, нс | 63.8 | 63.8 | 63.9 | 63.0 | 64.1 | 63.7 |
| Минимальная латентность** случайного доступа, нс | 130.4 | 130.1 | 130.3 | 128.5 | 130.5 | 129.6 |
| Максимальная латентность** случайного доступа, нс | 155.6 | 155.6 | 155.5 | 153.5 | 155.7 | 155.1 |
*жирным шрифтом отмечены наилучшие показатели
**Размер блока 16 МБ
Среди материнских плат на чипсетах Intel 915P/915G лидером практически по всем показателям (максимум реальной ПСП, минимум латентности памяти) является MSI 915P Neo2, основанная на чипсете i915P (стенд №4). Интересно отметить, что это дейтствительно единственный лидер — все остальные материнские платы, независимо от типа чипсета (P/G), показали более-менее средний результат. Так, значения реальной ПСП на чтение укладываются в интервал 4470-4480 МБ/с, максимальной ПСП — в 6330-6350 МБ/с, латентность псевдослучайного доступа находится в пределах 55-64 нс. Кстати, лидерство MSI 915P Neo2 можно сравнительно легко объяснить несколько завышенным значением частоты FSB на этой материнской плате, что проявляет себя в виде увеличения значения максимальной реальной ПСП на запись до 4324 МБ/с, которая в норме ограничена пределом в 2/3 от пропускной способности системной шины (4266.7 МБ/с).
Тесты стабильности
Прежде чем переходить к количественным оценкам величин ПСП/латентности памяти в «экстремальном» режиме, остановимся на собственно таймингах памяти, значения которых варьировались «на ходу» благодаря встроенной в тестовый пакет RMMA возможности динамического изменения поддерживаемых чипсетом настроек подсистемы памяти. Устойчивость функционирования подсистемы памяти с теми или иными таймингами определялась с помощью специально разработанной нами вспомогательной утилиты, которая войдет в следующую версию RMMA в качестве дополнения ныне существующему RAM Stability Test.
Итак, минимальные значения таймингов, которые позволяют выставить рассматриваемые модули DDR2 Kingston — 4-3-3-8. В этом режиме подсистема памяти функционирует достаточно устойчиво на большинстве рассматриваемых материнских плат, за исключением «комбинированных» вариантов, основанных на i915G и поддерживающих память типа DDR и DDR2 одновременно — MSI 915G Combo (стенд №5) и ASUS P5GDC-V (стенд №6). Минимальные тайминги, которые можно выставить на этих платах без потери устойчивости подсистемы памяти — 4-3-3-9.
| Параметр* | Стенд 1 | Стенд 2 | Стенд 3 | Стенд 4 | Стенд 5 | Стенд 6 |
|---|---|---|---|---|---|---|
| Тайминги | 4-3-3-8 | 4-3-3-8 | 4-3-3-8 | 4-3-3-8 | 4-3-3-9 | 4-3-3-9 |
| Средняя ПСП на чтение, МБ/с | 4502 | 4510 | 4515 | 4577 | 4502 | 4518 |
| Средняя ПСП на запись, МБ/с | 2110 | 2110 | 2103 | 2135 | 2114 | 2195 |
| Макс. ПСП на чтение, МБ/с | 6411 | 6408 | 6404 | 6498 | 6395 | 6430 |
| Макс. ПСП на запись, МБ/с | 4267 | 4267 | 4266 | 4324 | 4267 | 4282 |
| Минимальная латентность** псевдослучайного доступа, нс | 54.6 | 54.6 | 54.6 | 53.8 | 54.7 | 54.5 |
| Максимальная латентность** псевдослучайного доступа, нс | 63.5 | 63.6 | 63.7 | 62.6 | 63.8 | 63.5 |
| Минимальная латентность** случайного доступа, нс | 123.9 | 123.7 | 124.0 | 122.2 | 123.8 | 123.3 |
| Максимальная латентность** случайного доступа, нс | 149.5 | 149.6 | 149.6 | 147.4 | 149.8 | 149.2 |
*жирным шрифтом отмечены наилучшие показатели
**Размер блока 16 МБ
Легко видеть, что использование более «жесткой» схемы таймингов нисколько не меняет общую картину производительности подсистемы памяти, которую мы получили в предыдущей серии тестов. Лидером по-прежнему остается MSI 915P Neo2 (стенд №4), тогда как остальные материнские платы показывают примерно одинаковый результат.
Материнские платы на чипсетах серии Intel 925
Тесты производительности
Так же, как и в нашем предыдущем тестировании, материнские платы на чипсете i925X по всем показателям в целом превосходят модели, основанные на i915P/i915G. Лидером среди этой линейки вновь выступает материнская плата от MSI — модель 925X Neo (стенд №10), что также достигается за счет чуть более высокой частоты FSB (максимальная реальная ПСП на запись — 4327 МБ/с). Второе место, практически с равным результатом, разделяют Gigabyte 8ANDXP-D (стенд №7), ASUS P5AD2 (стенд №9) и Foxconn 925A01-8EKRS (стенд №11). На последнем месте почти по всем параметрам располагается Intel D925XCV (стенд №8).
| Параметр* | Стенд 7 | Стенд 8 | Стенд 9 | Стенд 10 | Стенд 11 |
|---|---|---|---|---|---|
| Тайминги | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 | 4-4-4-12 |
| Средняя ПСП на чтение, МБ/с | 4640 | 4495 | 4629 | 4682 | 4623 |
| Средняя ПСП на запись, МБ/с | 1950 | 1990 | 2078 | 2015 | 1983 |
| Макс. ПСП на чтение, МБ/с | 6357 | 6308 | 6343 | 6445 | 6383 |
| Макс. ПСП на запись, МБ/с | 4287 | 4266 | 4282 | 4327 | 4266 |
| Минимальная латентность** псевдослучайного доступа, нс | 52.0 | 54.8 | 52.0 | 51.6 | 52.3 |
| Максимальная латентность** псевдослучайного доступа, нс | 60.3 | 63.5 | 60.4 | 59.9 | 60.7 |
| Минимальная латентность** случайного доступа, нс | 125.0 | 129.8 | 125.0 | 124.2 | 125.6 |
| Максимальная латентность** случайного доступа, нс | 150.1 | 154.9 | 150.1 | 149.1 | 150.9 |
*жирным шрифтом отмечены наилучшие показатели
**Размер блока 16 МБ
Тесты стабильности
В отличие от первой серии тестируемых плат с чипсетами i915P/i915G, все рассматриваемые материнские платы на чипсете i925X превосходно работают с модулями DDR2 Kingston при минимальных значениях таймингов 4-3-3-8.
| Параметр* | Стенд 7 | Стенд 8 | Стенд 9 | Стенд 10 | Стенд 11 |
|---|---|---|---|---|---|
| Тайминги | 4-3-3-8 | 4-3-3-8 | 4-3-3-8 | 4-3-3-8 | 4-3-3-8 |
| Средняя ПСП на чтение, МБ/с | 4684 | 4525 | 4676 | 4715 | 4644 |
| Средняя ПСП на запись, МБ/с | 2078 | 2089 | 2167 | 2120 | 2099 |
| Макс. ПСП на чтение, МБ/с | 6434 | 6367 | 6429 | 6522 | 6438 |
| Макс. ПСП на запись, МБ/с | 4287 | 4266 | 4282 | 4327 | 4266 |
| Минимальная латентность** псевдослучайного доступа, нс | 51.7 | 54.6 | 51.8 | 51.4 | 52.4 |
| Максимальная латентность** псевдослучайного доступа, нс | 59.9 | 63.2 | 60.1 | 59.6 | 60.8 |
| Минимальная латентность** случайного доступа, нс | 118.1 | 122.0 | 118.1 | 117.1 | 118.8 |
| Максимальная латентность** случайного доступа, нс | 142.9 | 147.4 | 142.9 | 141.9 | 144.1 |
*жирным шрифтом отмечены наилучшие показатели
**Размер блока 16 МБ
И вновь, применение более «жесткой» схемы таймингов не привело к каким-либо значительным изменениям в расстановке сил. Первое место занимает MSI 925X Neo, второе место разделяют Gigabyte 8ANDXP-D и ASUS P5AD2, а вот Foxconn 925A01-8EKRS от них немного подотстала, заняв третью позицию. Ну и, конечно, последнее место и в этой серии тестов достается Intel D925XCV. Итоги
Таким образом, наилучшая производительность подсистемы памяти при использовании модулей DDR2 Kingston ValueRAM достигается на материнских платах, основанных на чипсете Intel 925X, в особенности на MSI 925X Neo. Среди плат на чипсетах Intel 915P/915G наилучшая производительность также наблюдается на материнской плате MSI — модели 915P Neo2. Наихудшую производительность подсистемы памяти (среди аналогов) проявляют материнские платы от Intel — модели D925XCV и D915GUX. Что касается стабильности функционирования подсистемы памяти (в «жестком» режиме), все протестированные материнские платы показывают более-менее равный результат, за исключением «комбинированных» моделей, одновременно поддерживающих память DDR и DDR2 — MSI 915G Combo и ASUS P5GDC-V.
:no_upscale()/https://cdn.ixbt.site/ixbt-data/avrqOmd0HJ/covers/mIg1TehXt7rPbyF68Kc6RaqQfBMMasV7QOSkfE95.jpg)
:no_upscale()/https://cdn.ixbt.site/ixbt-data/3IvsfIIKa9/covers/OSLqciMyCoB6PDrNhIKYP8VPiVhjJ9OuiiUVDRBh.jpg)
