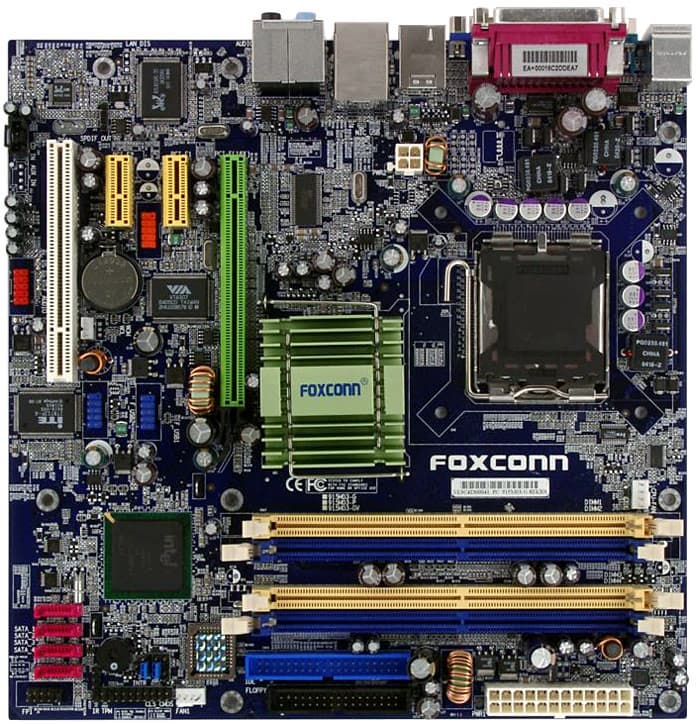

Системная плата Foxconn 915M03-G-8EKRS2 на базе чипсета Intel 915G


Системные платы Foxconn мы сегодня рассматриваем первый раз, но это (увы? Да нет, почему же, просто констатируем факт…) не означает, что они чем-то отличаются от других продуктов данного класса. А класс этот называется «типичный середнячок по приемлемой цене». Разве что (учитывая основную специализацию производителя) можно рассчитывать на то, что у них будут очень качественные разъемы :). Плата для своего формата достаточно функциональна, пожалуй, единственным недостатком остается лишь малое количество PATA разъемов (собственно, — всего один), но это ограничение, как чипсета, так и форм-фактора.


Разводка платы привычна и… неудобна — форм-фактор диктует свои условия. Доступ к перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 1800 мкФ и 8 по 560 мкФ. На плате находятся стабилизаторы напряжения шины PCI-E x16 (2x1000 мкФ) и памяти (4x1000 мкФ).

На плате разведены, но не распаяны: разъем AUX-In и разъем WOM. Размер платы — 245х245 мм («широкий» mATX, крепление к корпусу восемью винтами, левый передний край платы может провисать). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, памяти, +3,3 и +/-12 В, VBAT;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора);
  • температура платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 775);
  • 4 разъема под DDR2 SDRAM DIMM (различаются цветом, сгруппированы попарно);
  • Слот PCI-E x16 (с защелкой);
  • 2 слота PCI-E x1;
  • Cлот PCI (32-битный, 33-мегагерцовый);
  • Разъем питания: стандартный EPS12V (24 контакта) и 4-контактный для 12 В;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) — «чипсетный»;
  • 4 разъема SATA (Serial ATA) — все «чипсетные»;
  • 2 разъема для подключения планок с дополнительными портами USB (2.0);
  • Разъем для подключения планки с дополнительным портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения стандартного IRDA модуля;
  • Разъем для подключения датчика открытия корпуса;
  • Разъем WOL (Wake-On-LAN);
  • Разъем TPM (Trusted Platform Module);
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

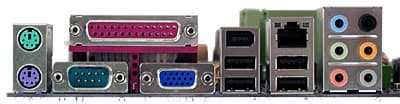

Задняя панель платы (слева направо, по блокам)



  • PS/2 мышь и клавиатура;
  • LPT, 1 COM-порт, VGA (D-Sub);
  • 2 порта USB и FireWire;
  • 2 порта USB и RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front);
  • 3 аудиоразъема (Center/Sub, Rear, Side).

Комплект поставки



  • Упаковка стандартного дизайна;
  • Документация (на английском языке):
    • руководство пользователя;
    • руководство по настройке SATA RAID;
    • плакат с кратким описанием основных моментов установки и настройки
  • Шлейфы:
    • ATA66/100/133;
    • FDD;
    • SerialATA (с переходником-разветвителем питания);
  • Заглушка на заднюю панель;
  • Дискета с драйверами к SATA RAID;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • Norton Internet Security 2004;
    • Foxconn SuperUtilities;
    • DirectX 9.0b

Отметить можно, пожалуй, переходник-разветвитель SATA-питания (полезная штука для владельцев БП, не оснащенных разъемами питания Serial ATA) и Norton Internet Security 2004 — очень неплохой персональный firewall, причем последней версии. Пакет Foxconn SuperUtilites представляет собой набор утилит, о функциональности которых достаточно легко судить по их названиям: SuperBoot, SuperBIOS-Protect, SuperStep (разгон), SuperLogo, SuperUpdate.

Интегрированные контроллеры

  • Звуковой, на базе HD Audio кодека Avance Logic ALC880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и S/PDIF;
  • Сетевой, реализованный на базе микросхемы Realtek RTL8110S-32, с поддержкой 10Base-T/100Base-TX/1000Base-T;
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов FireWire.

Интересно, пожалуй, наблюдать поддержку FireWire на плате формата mATX, который традиционно ассоциируется с недорогими, бюджетными решениями.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.14, -0.16Очень хорошо
Уровень шума, дБ (А):-91.3Очень хорошо
Динамический диапазон, дБ (А):90.9Очень хорошо
Нелин. искажения, %:0.0038Очень хорошо
Интермод. искажения, %:0.011Очень хорошо
Взаимопроникновение каналов, дБ:-90.8Отлично

Общая оценка: Очень хорошо (подробнее).

Настройки

С помощью перемычек и переключателейПеремычка для сброса пароля
Перемычка для запрета записи в Boot Block BIOS
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge, Precharge Delay
Выбор частоты работы памяти+Auto, DDR2-400, DDR2-533
Настройка работы шины AGP+
Настройка работы шины PCI+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шины PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—350 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x4—x50
Изменение напряжения ядра процессора+Default, -0.0375 - +0.1 В к номиналу, шаг 0.125 В
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины PCI-E -

Использовалась версия BIOS от 29.05.2004, как последняя из доступных на время проведения тестирования.

Данные предварительного тестирования

В этом качестве мы просто приведем одну из диаграмм будущего обзора. Результаты Foxconn 915M03-G-8EKRS2 представляет линейка «i915G/DDR2-533»:

Справочная информация



Плата предоставлена на тестирование компанией GSM Computers




9 августа 2004 Г.
