Системная плата Intel D915GUX на базе чипсета Intel 915G


Бюджетная модель с базовой для данного чипсета функциональностью, поэтому нет ничего удивительного в том, что она попала к нам в OEM-комплектации. Такие платы пользуются популярностью либо у стойких приверженцев системных плат данной компании, либо у системных интеграторов и продавцов готовых систем (причем два последних класса с точки зрения объемов закупок, разумеется, лидируют по отношению к первому). Однако, несмотря на отсутствие красочной коробки, компакт-диск с программным обеспечением к плате прилагается, а на нем в последнее время, как мы недавно писали, можно найти немало интересного и для обычных домашних пользователей.

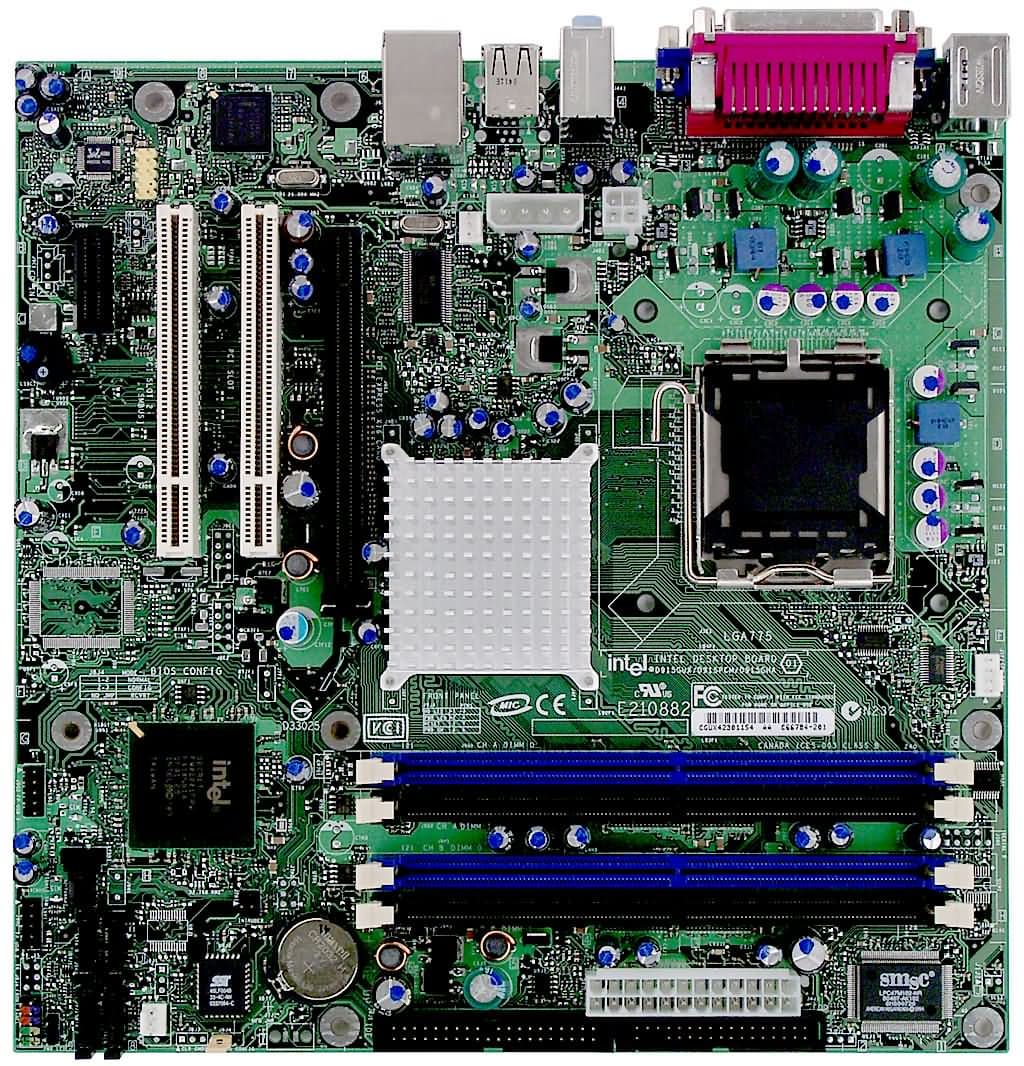

Разводка платы стандартна для данного формата, никаких особенностей нет. Доступ к единственной перемычке (для захода в BIOS Setup, она же для включения режима BIOS Recovery) не затруднен при установке платы в корпус, ее краткое описание приведено на текстолите. Наличие напряжения +5 В Standby на плате индицируется зеленым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 1200 мкФ и 8 по 560 мкФ. На плате находятся стабилизаторы напряжения шины PCI-E x16 (2x1000 мкФ) и памяти (6x1000 мкФ).

На плате разведен, но не распаян контроллер FireWire и его разъемы. Размер платы — 305х245 мм («широкий» mATX, крепление к корпусу восемью винтами, левый нижний край платы может провисать). Для осуществления системного мониторинга используются возможности микросхемы SMSC LPC47M182-NR. «Эстетам от железа» напомним, что Intel по-прежнему отказывается использовать в своих платах так полюбившиеся тайваньским производителям Super I/O от Winbond и ITE, предпочитая продукцию менее известной (и вроде бы изначально американской) SMSC. Контролируются:

  • напряжения процессора, памяти, +3,3 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора);
  • температура платы (двумя встроенными датчиками на плате).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 775);
  • 4 × DDR2 SDRAM DIMM (различаются цветом, сгруппированы попарно);
  • 1 × PCI-E x16 (с защелкой);
  • 1 × PCI-E x1;
  • 2 × PCI 32-bit 33 МГц;
  • Питание: стандартный EPS12V (24 контакта), AUX, 4-контактный 12 В;
  • 1 × FDD;
  • 1 × IDE (Parallel ATA) — «чипсетный»;
  • 4 × SATA (Serial ATA) — все «чипсетные»;
  • 2 × USB 2.0 (для дополнительных планок);
  • подключения датчика открытия корпуса;
  • подключения планки с дополнительными звуковыми выходами;
  • 3 разъема для вентиляторов (все с контролем количества оборотов).

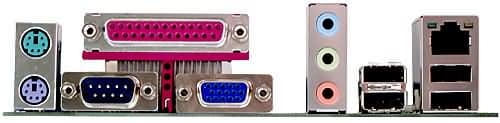

Задняя панель платы (слева направо, по блокам)



  • PS/2 мышь и клавиатура ;
  • LPT, 1 COM, D-Sub (VGA);
  • три аудиоразъема (Mic-In, Line-In, Front);
  • два порта USB;
  • два порта USB и RJ-45 (Fast Ethernet).

Комплект поставки

  • Документация: краткое руководство пользователя материнской платы на 11 языках, включая русский;
  • Компакт-диск с программным обеспечением:

В наборе ПО можно отметить некую разношерстность, свидетельствующую о желании угодить любому вкусу. Посудите сами: многим ли пользователям понадобятся одновременно LANDesk System Manager, MusicMatch JukeBox, Norton Internet Security 2004, NTI CD Maker, и RestoreIt Lite? С другой стороны, — довольно велик шанс, что хотя бы одна из этих программ пригодится. Видимо, на это Intel и рассчитывает.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Realtek ALC 860, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов;
  • Сетевой, на базе микросхемы Intel 82562EZ, с поддержкой 10Base-T/100Base-TX;

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.14, -0.27Хорошо
Уровень шума, дБ (А):-88.9Хорошо
Динамический диапазон, дБ (А):88.1Хорошо
Нелин. искажения, %:0.0038Очень хорошо
Интермод. искажения, %:0.013Очень хорошо
Взаимопроникновение каналов, дБ:-91.3Отлично

Общая оценка: Очень хорошо (подробнее).

Настройки

С помощью перемычек и переключателейКонфигурационная перемычка Normal/Config/BIOS Recovery
Из BIOS, основанного на версии 6.00PG от IntelНастройки таймингов памяти+tCL, tRCD, tRP, tRASmin
Выбор частоты работы памяти+Auto, DDR2-266, DDR2-333, DDR2-400, DDR2-533, DDR2-667
Настройка работы шины PCI/PCI-E x1
Возможность изменения делителя частоты для шины PCI/PCI-E x1
Ручное распределение прерываний по слотам
Изменение частоты FSB+Default, -2%—+4% к номиналу, шаг 1%
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора
Изменение напряжения памяти+1.8, 1.85, 1.95, 2 В
Изменение напряжения чипсета
Изменение напряжения шины PCI-E

Использовалась версия BIOS 0234, как последняя из доступных на время проведения тестирования.

Данные предварительного тестирования

 ASUS P5GD2 PremiumIntel D915GUX
Return to Castle Wolfenstein, 800x600x32229233
Adobe Photoshop 7.0, исполнение скрипта 00:08:2300:08:21
Кодирование DivX 5.1 Pro 00:07:2000:07:21
Архивирирование в 7-zip00:07:3800:07:38

Справочная информация



Плата предоставлена на тестирование производителем




28 сентября 2004 Г.
