Часть 2: видеообзор, особенности карты MSI R7 370 Gaming 2G
Содержание
- Часть 1 — Теория и архитектура
- Часть 2 — Практическое знакомство
- Часть 3 — Результаты игровых тестов и выводы
Данная часть знакомит читателей с особенностями видеокарты.
Видеообзор
Для начала предлагаем посмотреть наш видеообзор ускорителя AMD Radeon R7 370 в исполнении MSI:
Наш видеообзор ускорителя AMD Radeon R7 370 в исполнении MSI можно также посмотреть на filmdepo.ru
Теперь давайте взглянем на спецификации устройства.
Устройство(а)
| MSI R7 370 Gaming 2G 2048 МБ 256-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Radeon R7 370 (Trinidad) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1050 | 975 |
| Частота работы памяти (физическая (эффективная)), МГц | 1425 (5700) | 1400 (5600) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 16/1050 | 16/975 |
| Число операций (ALU) в блоке | 64 | |
| Суммарное число операций (ALU) | 1024 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 64 | |
| Число блоков растеризации (ROP) | 32 | |
| Размеры, мм | 260×115×35 | 255×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 152/52/3 | 152/52/3 |
| Уровень шума (в режиме 2D/в режиме 2D (просмотр видео)/в режиме максимального 3D), дБА | 22/22/25 | 22/22/25 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4, 1×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | CrossFire | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 2 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

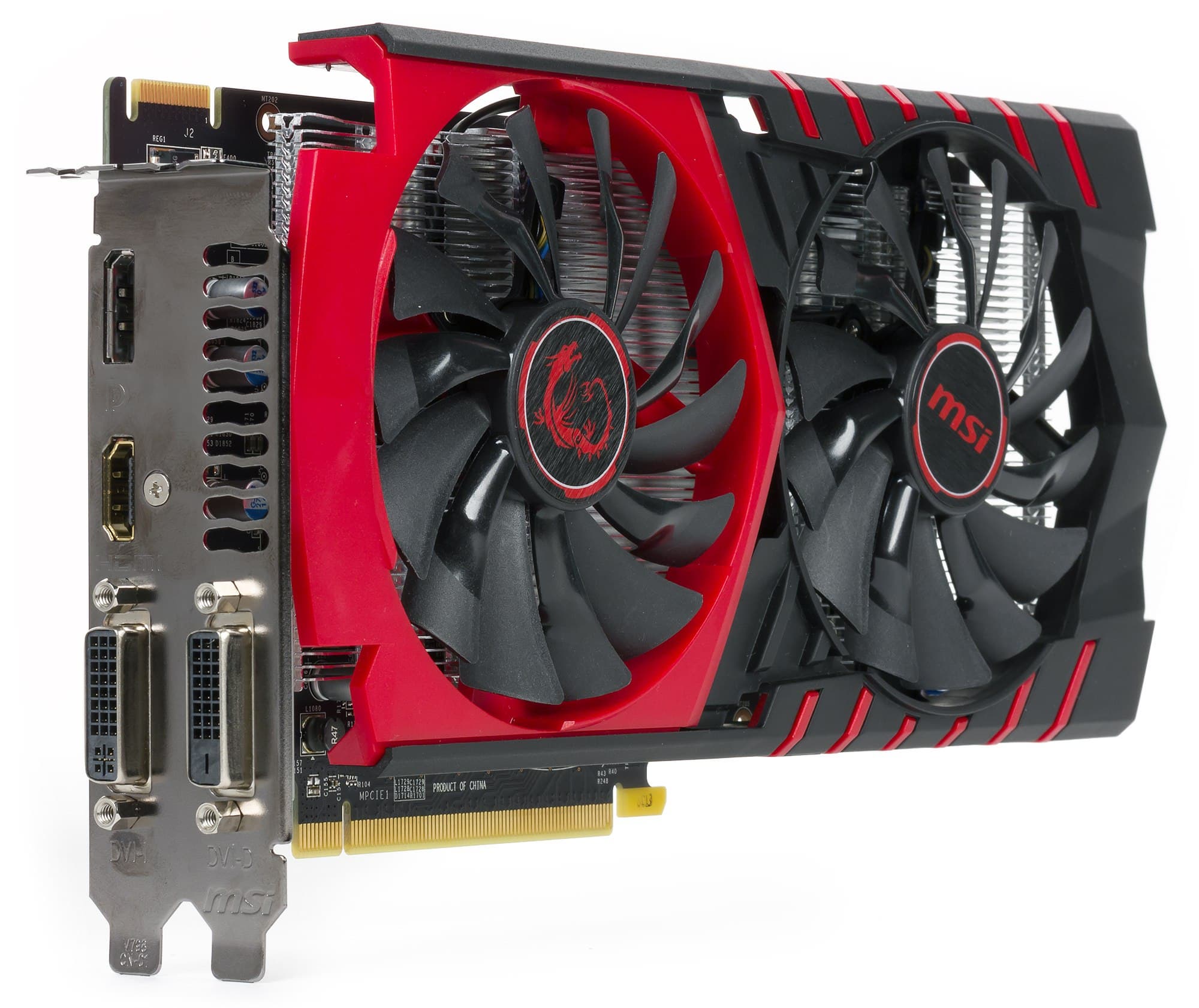

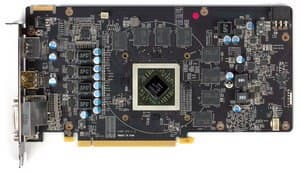

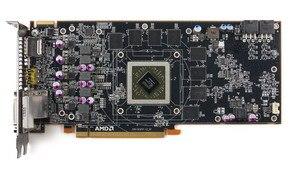

| Вид спереди | |
| MSI R7 370 Gaming 2G 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 270 |
 |  |

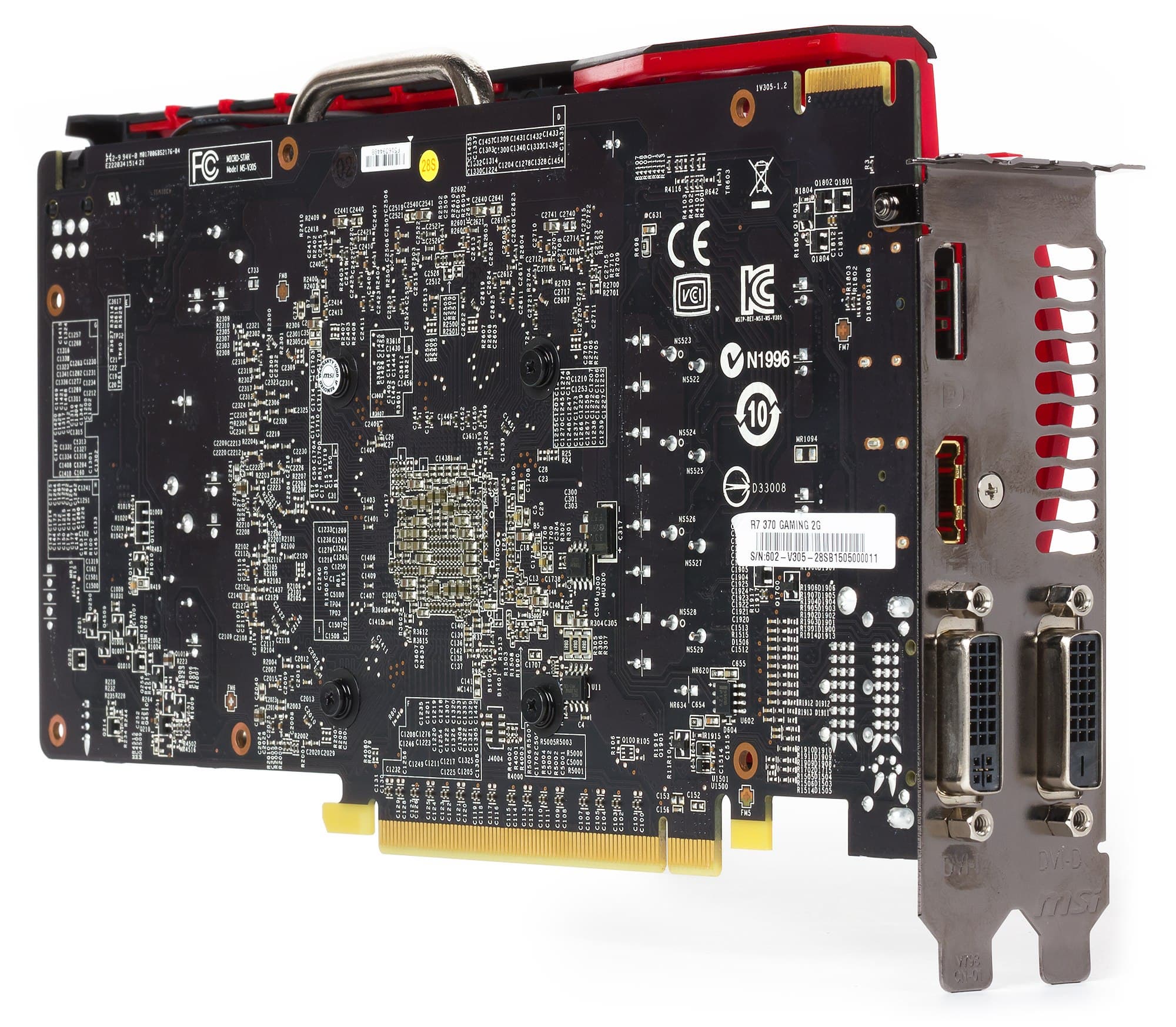

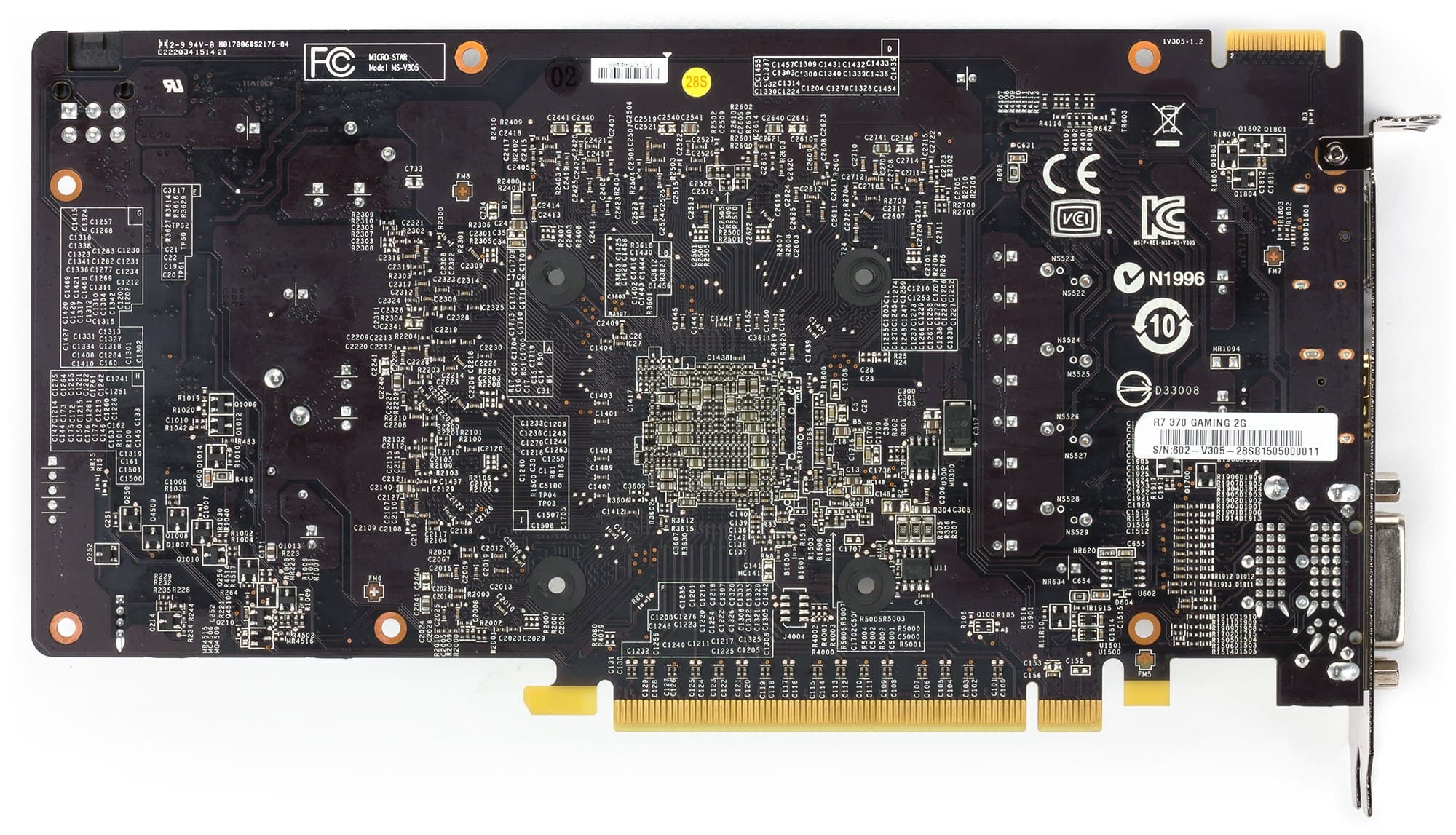

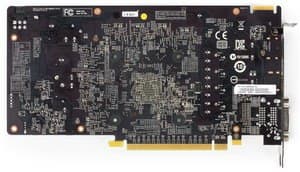

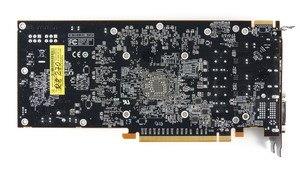

| Вид сзади | |
| MSI R7 370 Gaming 2G 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 270 |
 |  |

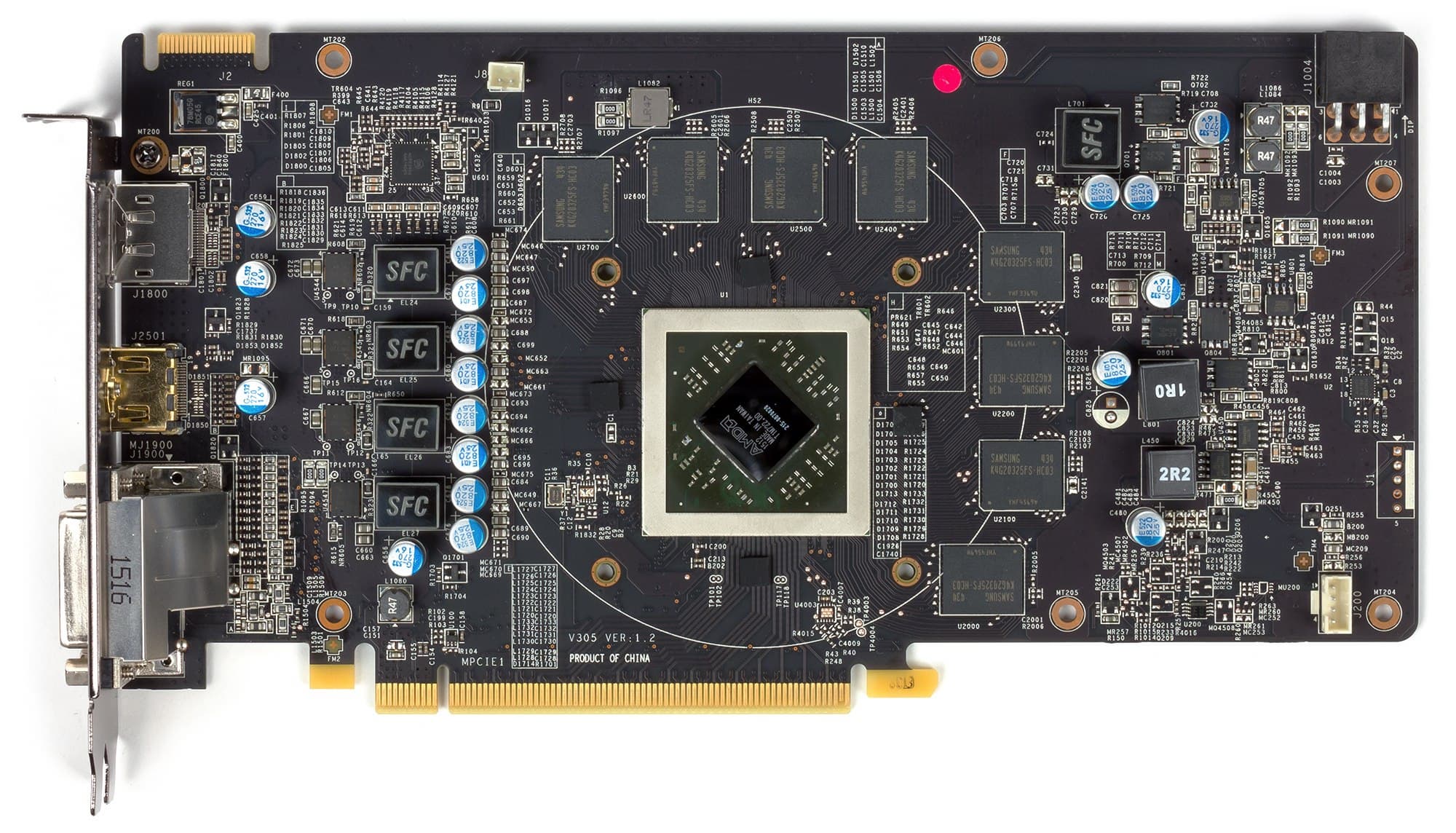

Печатная плата у карты MSI R7 370 Gaming спроектирована инженерами компании MSI и имеет много общего с референс-образцом Radeon R9 270 (наследником которого и является R7 370, основанный на том же самом ядре). Главное отличие — блок питания, в котором используется 4-фазная схема для ядра плюс 1 фаза для микросхем памяти. Отличительной чертой серии MSI Gaming является применение дроссельных катушек SFC (Super Ferrite Choke), которые входят в состав модулей питания памяти и GPU. По сравнению с традиционными дросселями, SFC обладают более высокой эффективностью (до 30%) и стабильностью работы при повышении температуры.
| Система охлаждения | |
|---|---|

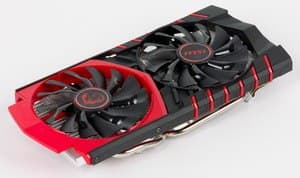

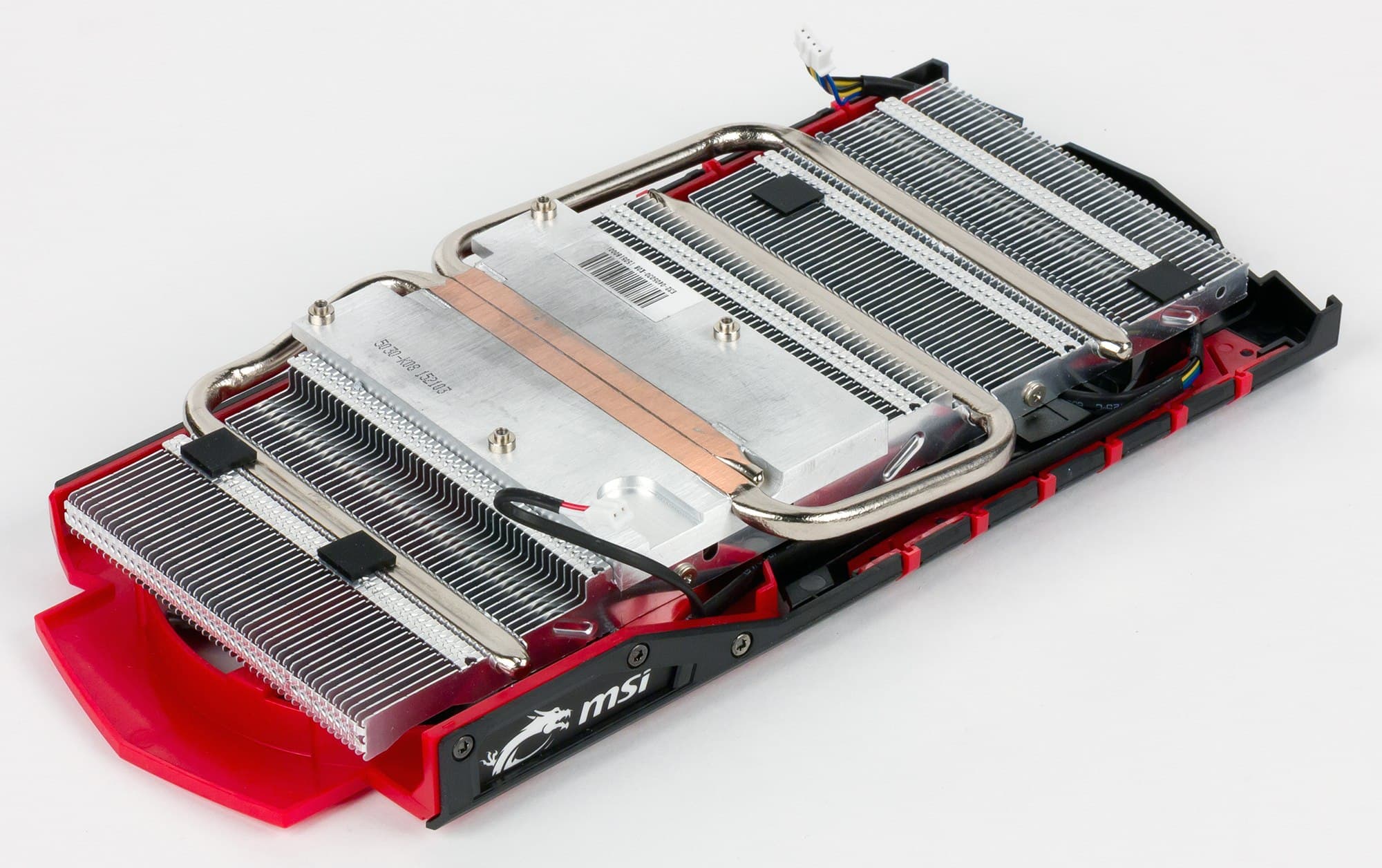

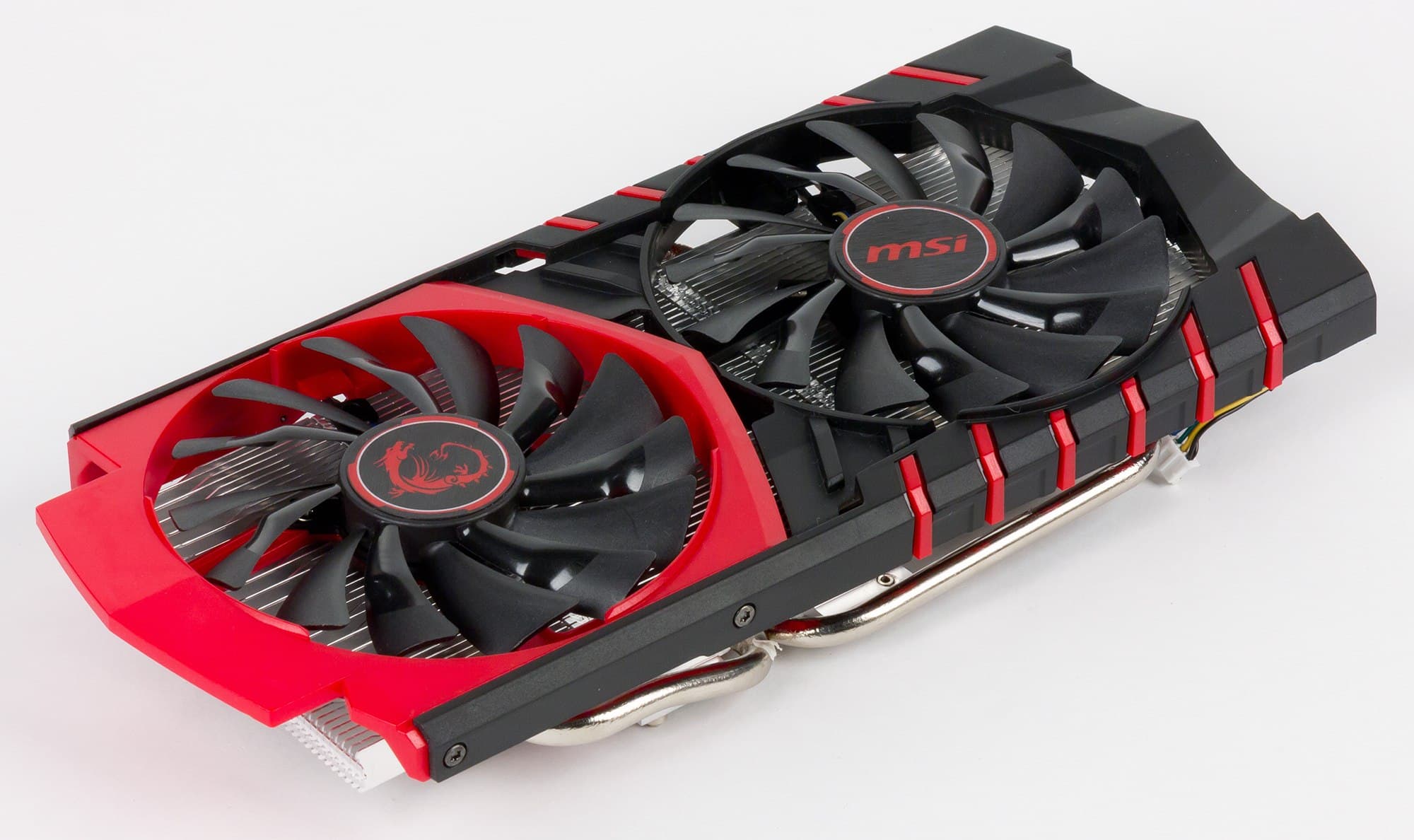

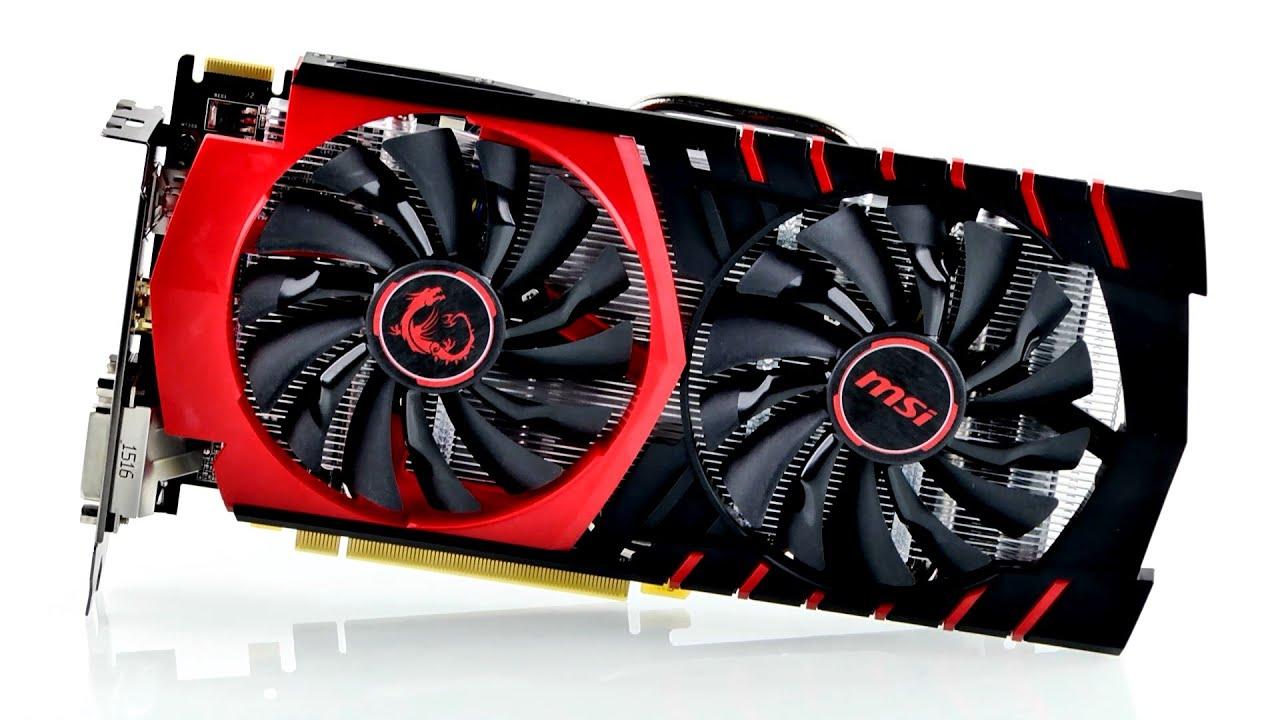

Как обычно, если мы рассматриваем ускоритель MSI, то видим кулер из серии TwinFrozr. Карта вместе с таким кулером занимает два слота в системном блоке, радиатор выполнен из большого количества пластин, покрытых никелем. В подошву впрессованы тепловые трубки, помогающие распределять тепло по периферийным пластинам. Сверху надет кожух с двумя вентиляторами, при этом система охлаждения обладает очень полезным свойством останавливать вентиляторы, если температура GPU ниже 60-62 градусов. Один из вентиляторов (в красной рамке) имеет особые дисперсные лопасти, форма которых позволяет при той же частоте вращения, что и у обычного вентилятора, получать на 19% более сильный воздушный поток. Микросхемы памяти не охлаждаются. После 6-часового прогона под нагрузкой максимальная температура GPU не превысила 66 градусов, что является отличным результатом для такого рода ускорителей. |  |
 | |

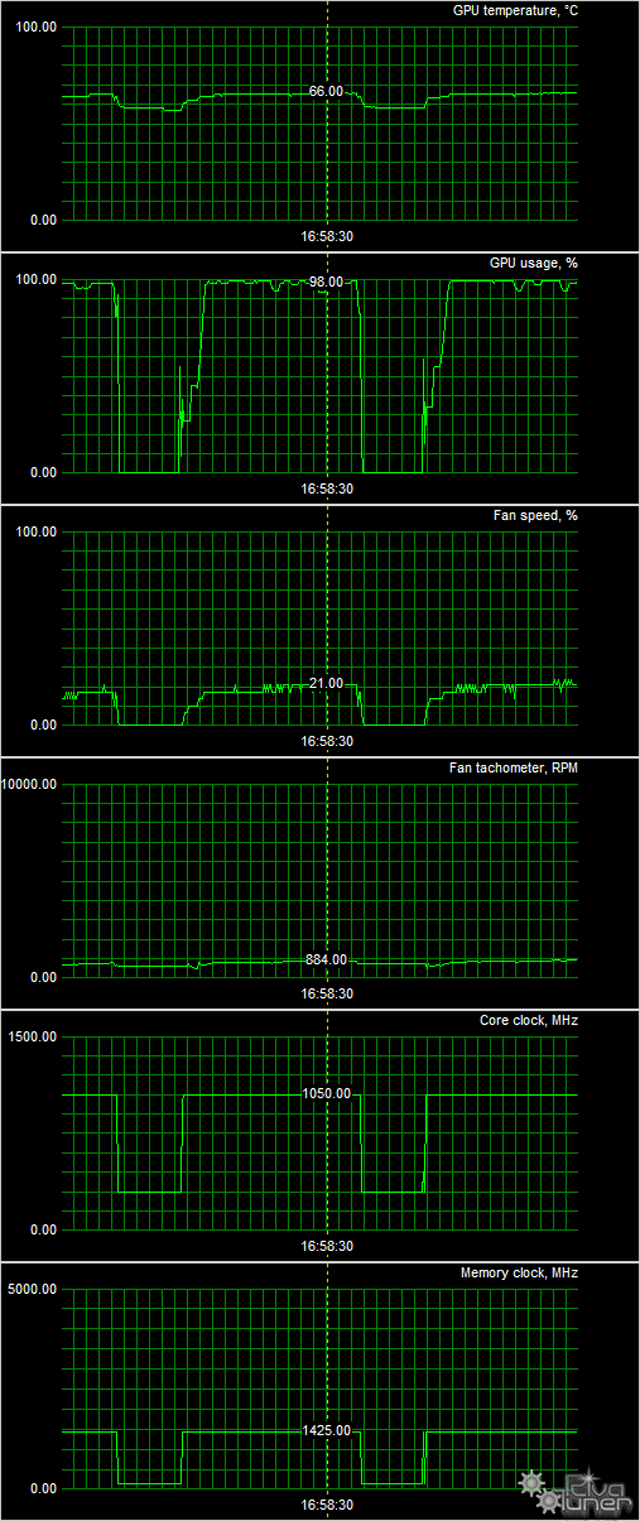

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D вентиляторы карты не запускались, при этом температура графического ядра не поднималась выше 31 градуса, а шум соответствовал уровню в 22 дБА, т. е. был неотличим от фонового в заглушенной камере.
При просмотре фильма с аппаратным декодированием температура графического ядра медленно вырастала до отметки в 49 градусов, вентиляторы так и не запускались, уровень шума оставался прежним и не превышал 22 дБА.
В режиме максимальной нагрузки в 3D температура достигала уровня 66 °C, частота вращения вентиляторов — чуть более 880 оборотов в минуту, шум вырастал всего до 25 дБА. Можно сказать, что карта практически бесшумная.

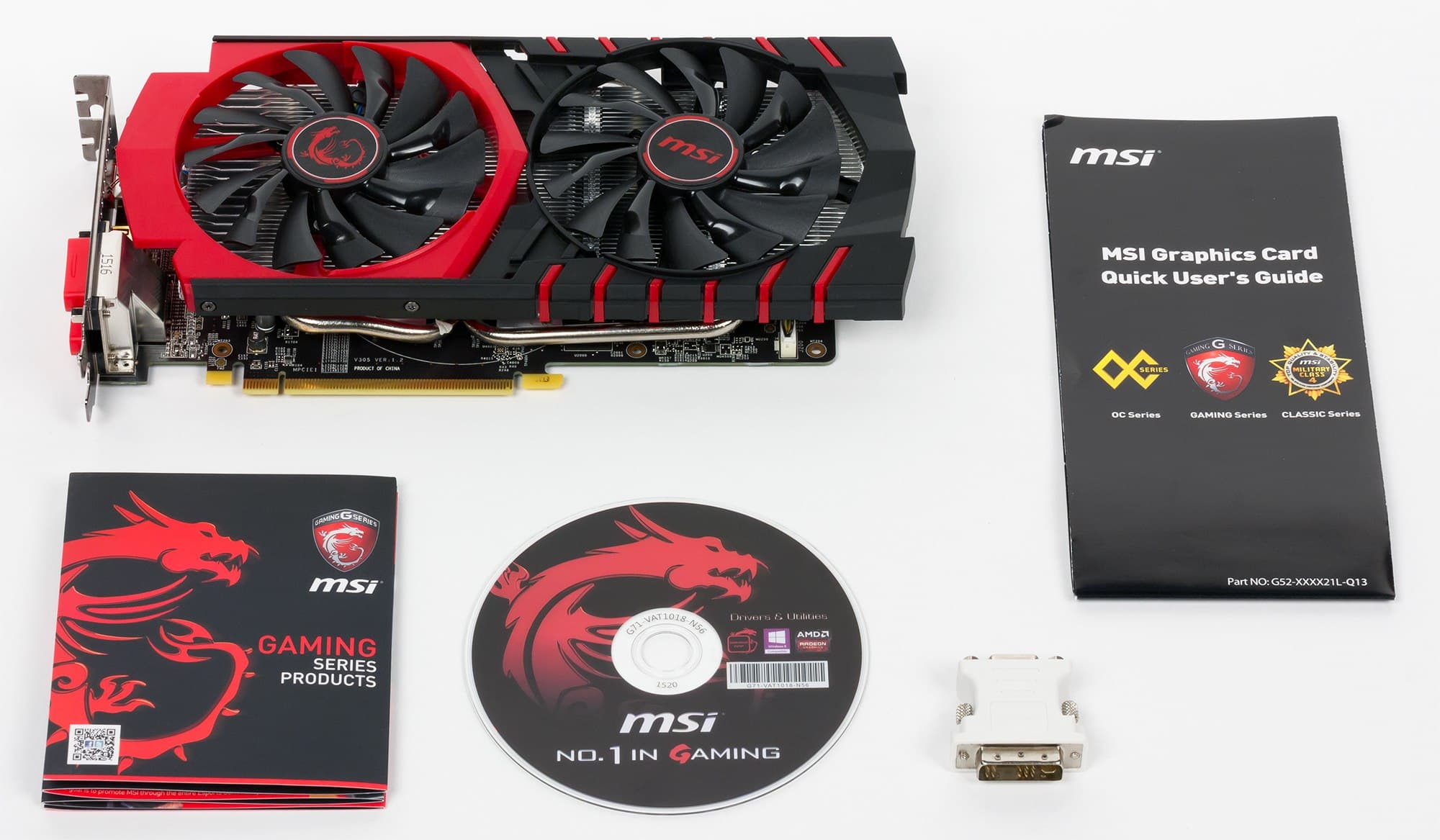

| Комплектация. Стандартный комплект поставки включает в себя руководство пользователя, диск с драйверами и утилитами. | |
|---|---|
Перед нами стандартный комплект плюс адаптер DVI-to-VGA. |  |
Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Амур 1200 (1200 Вт);
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- монитор Asus ProArt PA249Q (24″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.5 beta,
- драйверы Nvidia версии 352.86 (для GTX 980 Ti — 352.90)
- VSync отключен.
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| R7 370 2 ГБ — $146 (на 01.06.16) | R7 265 — $151(5) |
| R7 370 2 ГБ — $146 (на 01.06.16) | R9 270 — $158 (на 09.03.16) |
| R7 370 2 ГБ — $146 (на 01.06.16) | R7 270X — $158 (на 09.03.16) |
| R7 370 2 ГБ — $146 (на 01.06.16) | GTX 750 Ti — $128 (на 01.06.16) |
| R7 370 2 ГБ — $146 (на 01.06.16) | GTX 750 — $97 (на 01.06.16) |
| MSI R7 370 Gaming — Н/Д(0) | R7 370 2 ГБ — $146 (на 01.06.16) |
