HIS IceQ III RADEON HD 3870 Turbo 512MB PCI-E,
MSI RADEON HD 3850 OC 256MB PCI-E,
Powercolor RADEON HD 3650 Extreme 512MB PCI-E
СОДЕРЖАНИЕ
- Введение
- Особенности видеокарт
- Конфигурации стенда, список тестовых инструментов
- Результаты тестов
- Выводы
Как не все торговые точки (центры, рынки) состоят из бутиков, не все носят одежду от кутюр, не все строят дворцы и коттеджи, так и не все пользователи трехмерных ускорителей покупают супердорогие мощнейшие видеокарты. Может быть многие бы и хотели купить Geforce 8800GTX или RADEON HD 3870 X2, однако цена заставляет отказаться от такой покупки. И взор падает на нечто более дешевое. Вот сегодня мы затронем как раз такие ускорители среднего класса, в ценовом диапазоне от 100 до 180 долларов США. За одним исключением: в лаборатории также побывал более дорогой (на уровне 250-300 долларов США) продукт на базе HD 3870. Все рассмотренные сегодня видеокарты — на базе процессоров от AMD (ATI RADEON Graphics).
Заодно читатель познакомится не только с серийно выпускаемыми HD 3850/3870, но и узнает — а что же такое HD 3650, и зачем он нужен. Предваряя детальное изучение последнего вопроса, кратко скажу, что это по сути то же самое, что и RADEON 2600 PRO/XT. Все то же самое: архитектура (120 потоковых процессора, 128бит шина), схожий дизайн. А частоты находятся между 2600 PRO и 2600 XT, то есть HD 3650 — это по сути гибрид 2600 PRO и 2600 XT. Зачем же надо было выпускать такой продукт, да еще давать новое имя, которое явно отличается от предыдущих.
Дело в том, что ядро RV630, на котором выпускались RADEON 2600-серии, выпущено по 65нм техпроцессу. И, учитывая желание компании AMD, выжать из него максимально возможную производительность, были установлены очень высокие частоты работы, что приводило к достаточно высокому тепловыделению видеокарт. Выпустив аналог под названием RV635 уже по 55нм техпроцессу, компания AMD «убивает двух зайцев»: снижает себестоимость производства таких GPU,а также снижает тепловыделение, оставив частоту работы между 2600 PRO (600 MHz) и 2600 XT (800 MHz) в районе 725 МГц. Спрашивается, если это лишь некие внутренние трансформации AMD, связанные с их потребностями и нуждами, то при чем тут пользователь, которому старый продукт по сути преподносится как нечто новое? — Ну разумеется, ни один маркетинговый отдел любой компании не пройдет мимо возможности заново порекламировать то, что уже продается, если появился такой повод: обновление GPU. Не в первый раз уже встречаем мы такие приемы. Поэтому пользователям уже не должно быть удивительно.
Таким образом, всем читателям должно быть ясно, что RADEON 3650 — это нечто среднее между RADEON 2600 PRO и RADEON 2600 XT по производительности. Больше никаких особых отличий нет. Ниже мы проверим этот тезис на практике.
Остальная часть материала посвящена некоторым серийным картам на основе уже хорошо знакомых читателю RADEON HD 3850 и 3870.

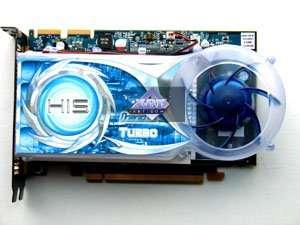

| HIS IceQ RADEON HD 3650 Turbo 512MB PCI-E | |
|---|---|
|  |
| HIS IceQ III RADEON HD 3870 Turbo 512MB PCI-E | |
|  |

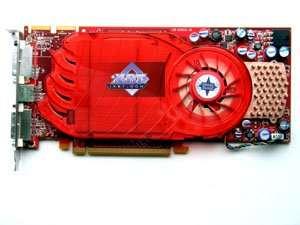

| MSI RADEON HD 3850 OC 256MB PCI-E | |
|  |
| Powercolor RADEON HD 3650 Extreme 512MB PCI-E | |
|  |
| Reference ATI RADEON HD 3650 256MB PCI-E | |
|  |
| HIS IceQ RADEON HD 3650 Turbo 512MB PCI-E Powercolor RADEON HD 3650 Extreme 512MB PCI-E | |
|---|---|
| Каждая карта имеет 512 МБ памяти GDDR3 SDRAM, размещенной в 8 микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,0 ns, что соответствует частоте работы 1000 (2000) МГц. |  |
| MSI RADEON HD 3850 OC 256MB PCI-E Reference ATI RADEON HD 3650 256MB PCI-E | |
| Каждая карта имеет 256 МБ памяти GDDR3 SDRAM, размещенной в 8 (MSI RADEON HD 3850 OC 256MB PCI-E) и в 4 (ATI RADEON HD 3650 256MB PCI-E) микросхемах на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,0 ns, что соответствует частоте работы 1000 (2000) МГц. | |

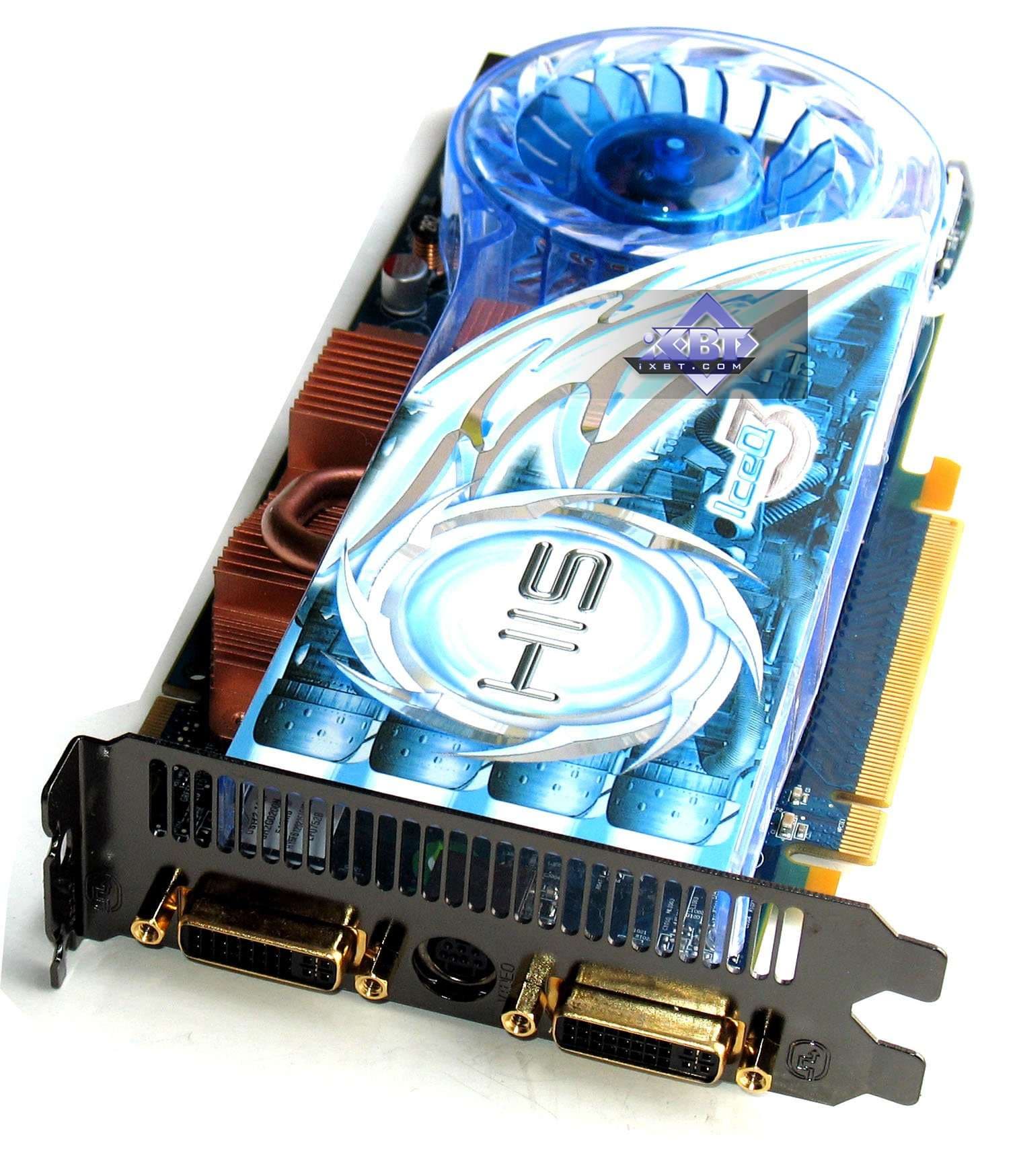

| HIS IceQ III RADEON HD 3870 Turbo 512MB PCI-E | |
| Карта имеет 512 МБ памяти GDDR3 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR3). Время выборки у микросхем памяти 1,0 ns, что соответствует частоте работы 1000 (2000) МГц. | |

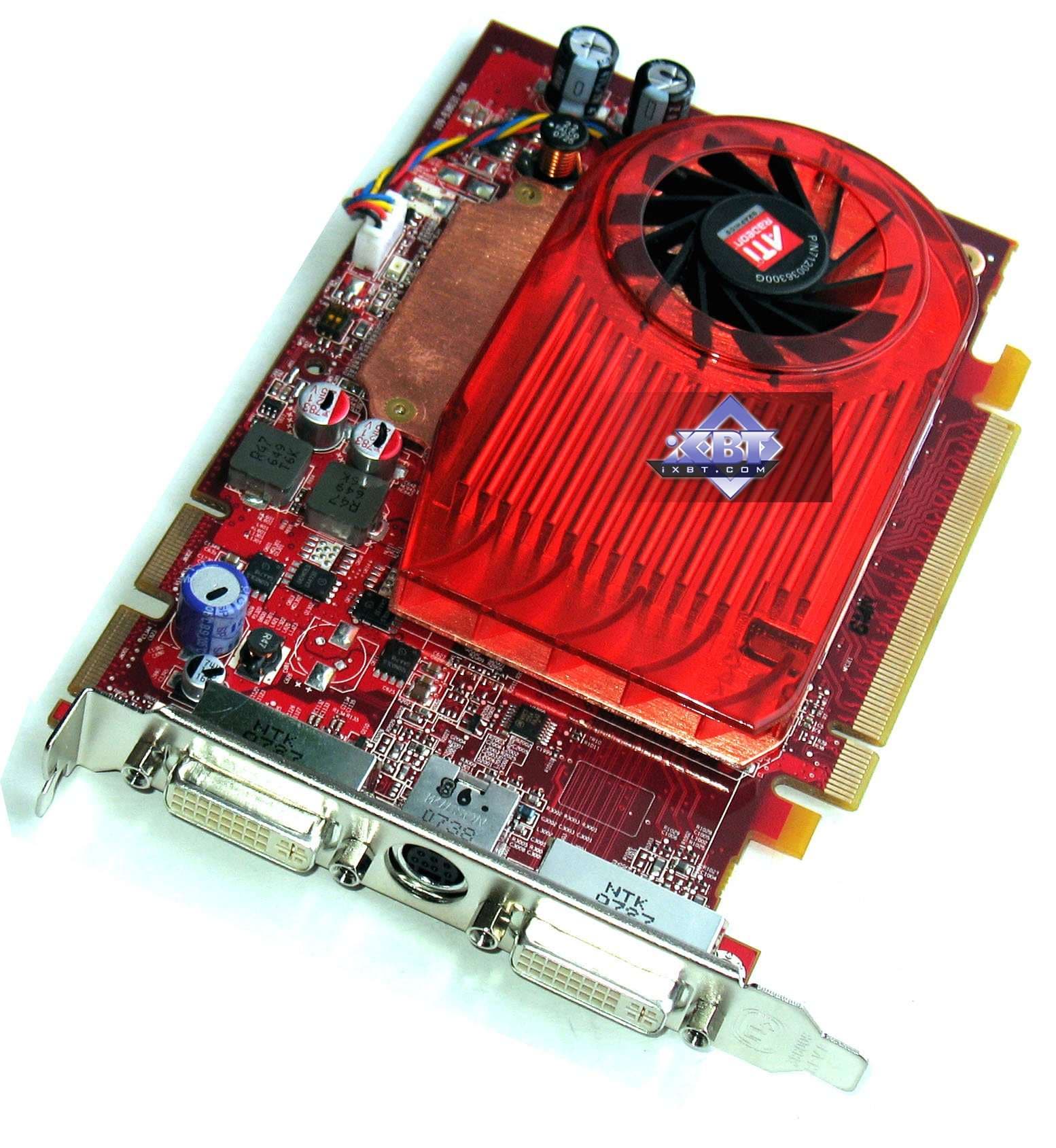

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|

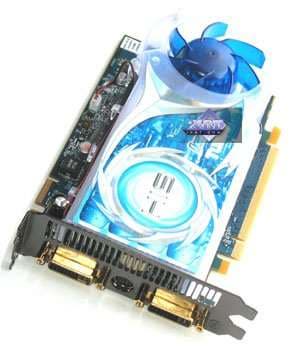

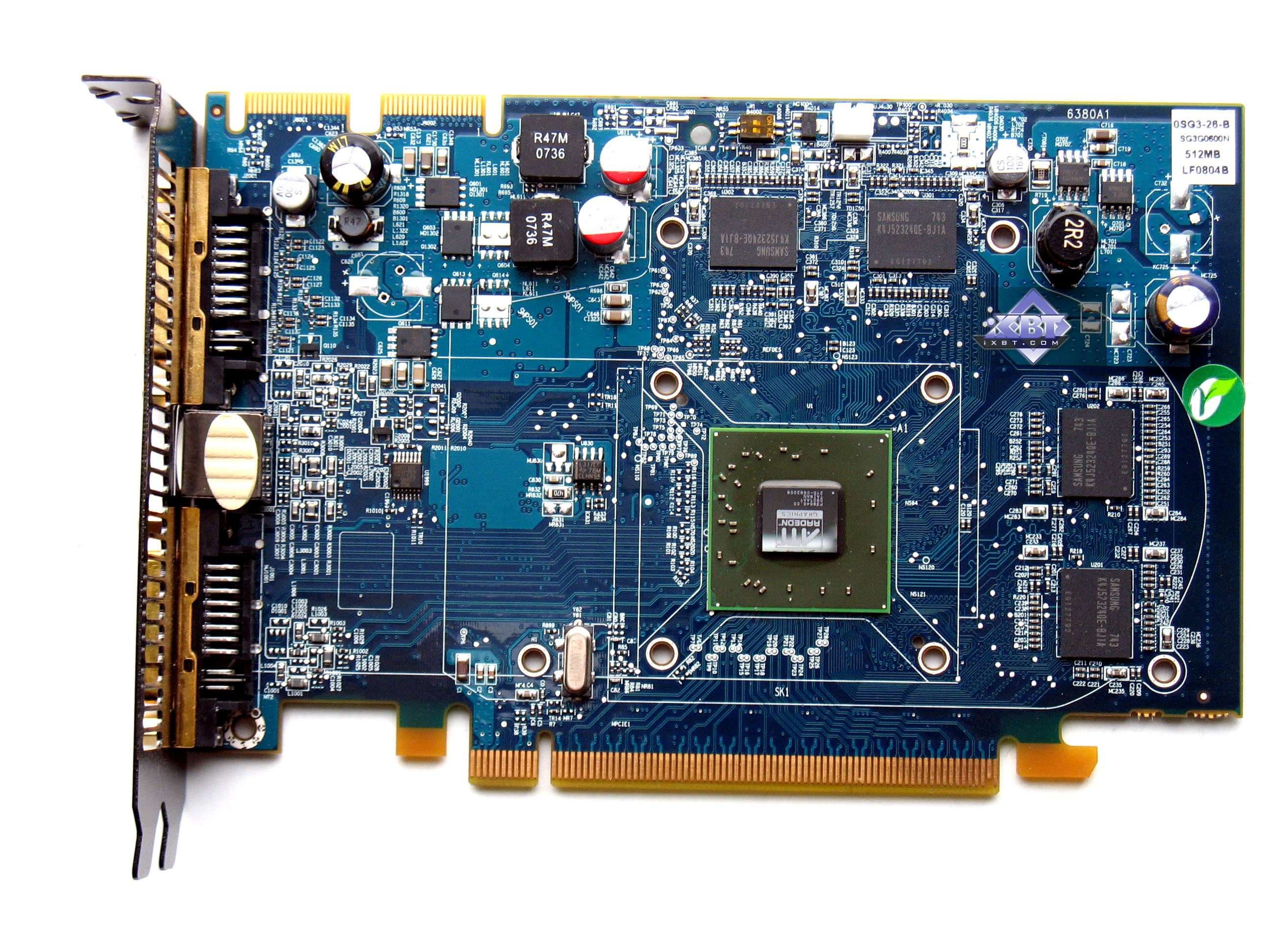

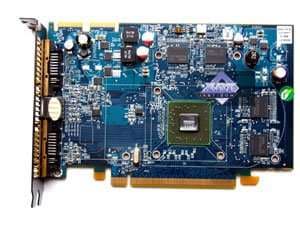

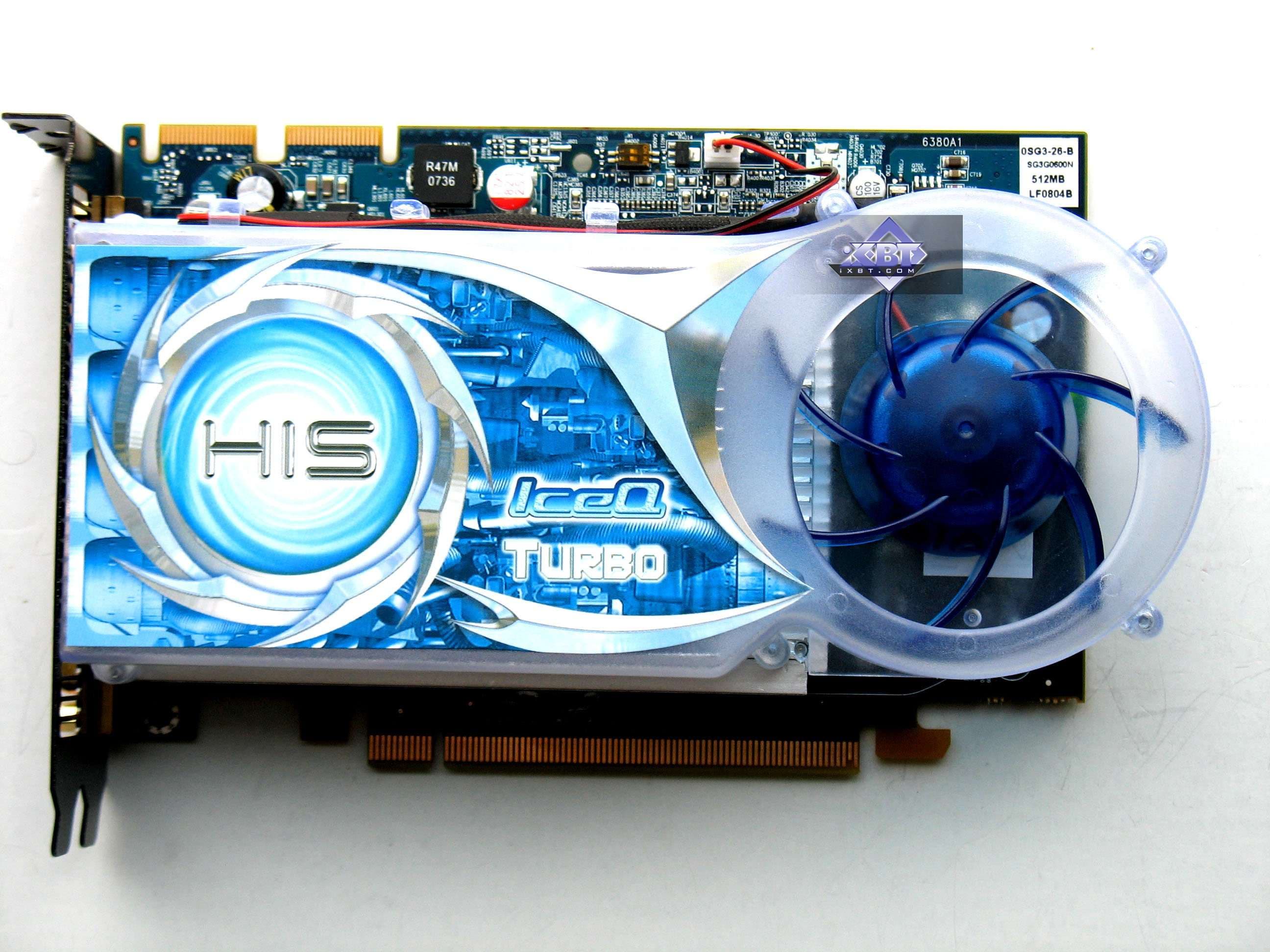

| HIS IceQ RADEON HD 3650 Turbo 512MB PCI-E | Reference card ATI RADEON 2600 PRO |
 |  |
 | |

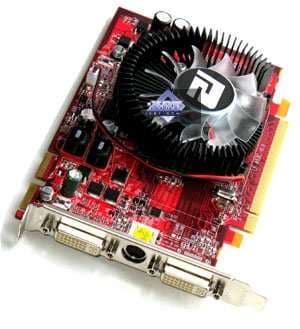

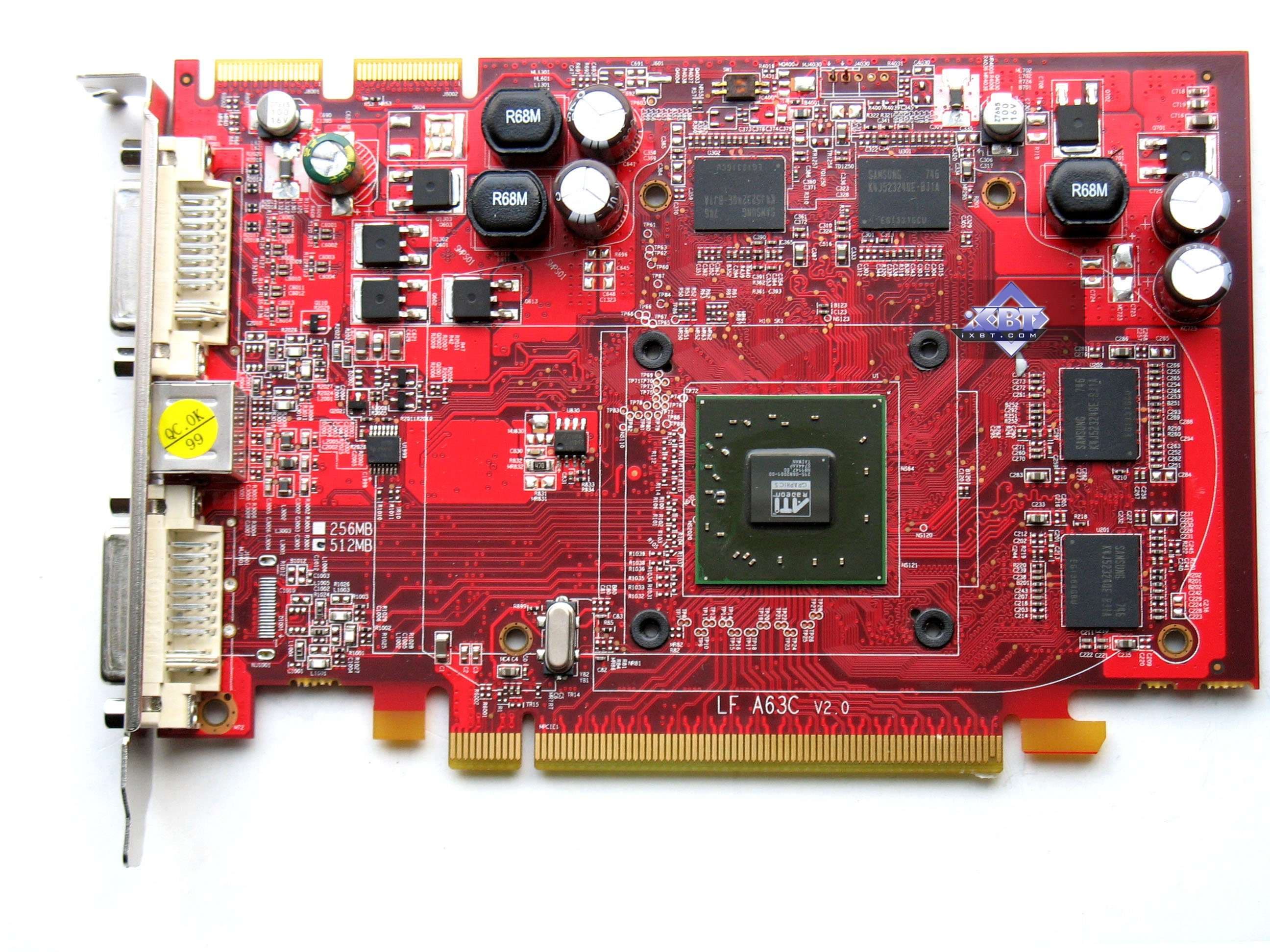

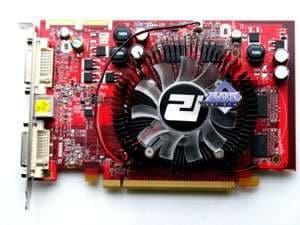

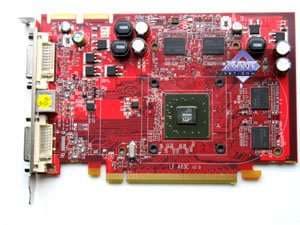

| Powercolor RADEON HD 3650 Extreme 512MB PCI-E | |
 | |
 | |

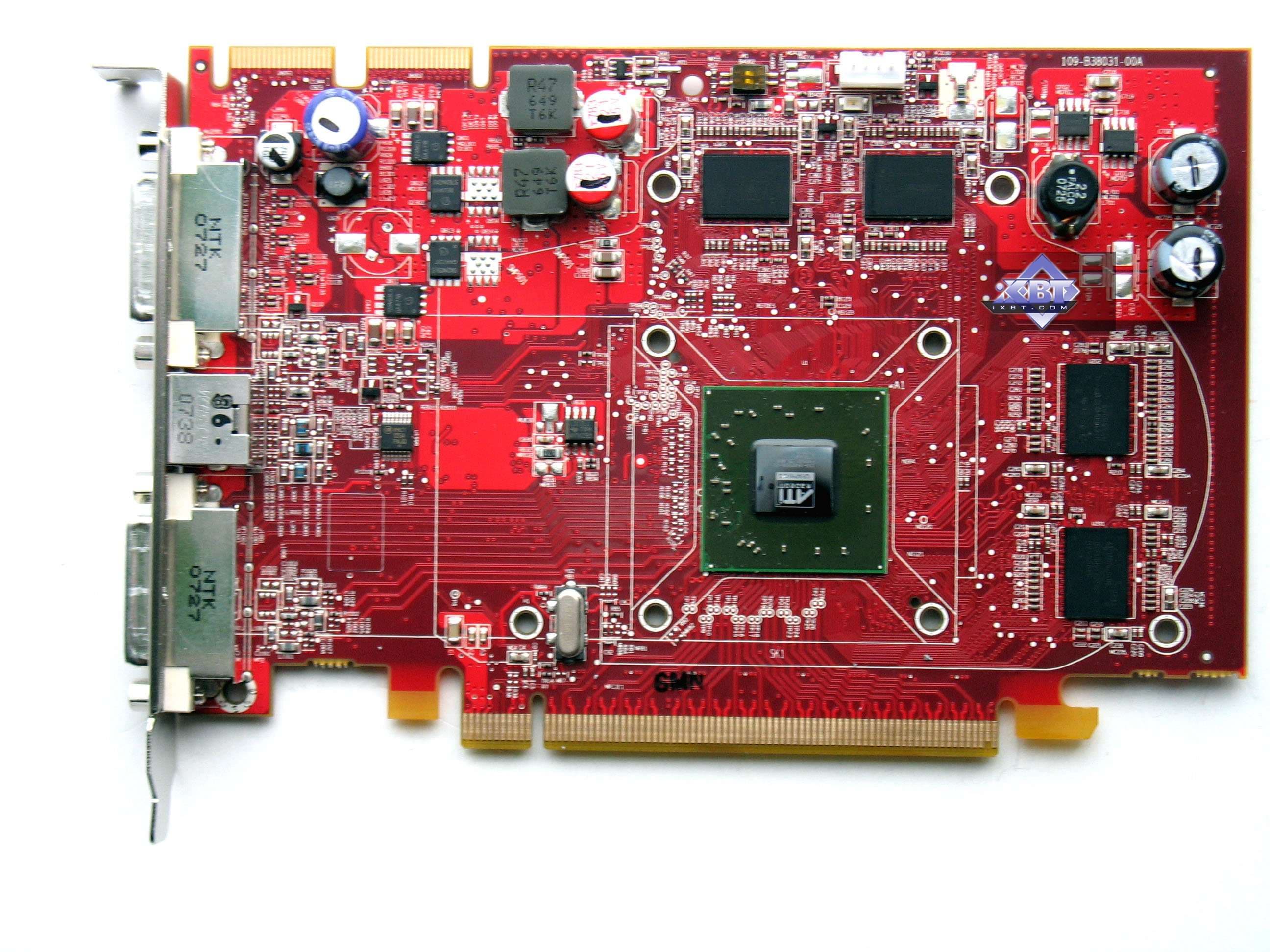

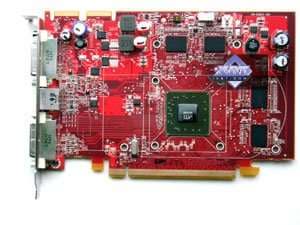

| Reference ATI RADEON HD 3650 256MB PCI-E | |
 | |
 | |

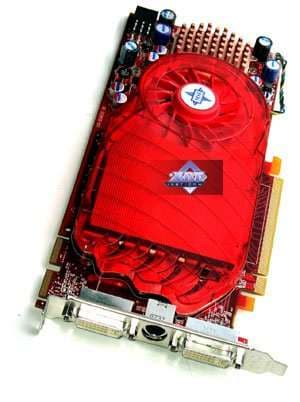

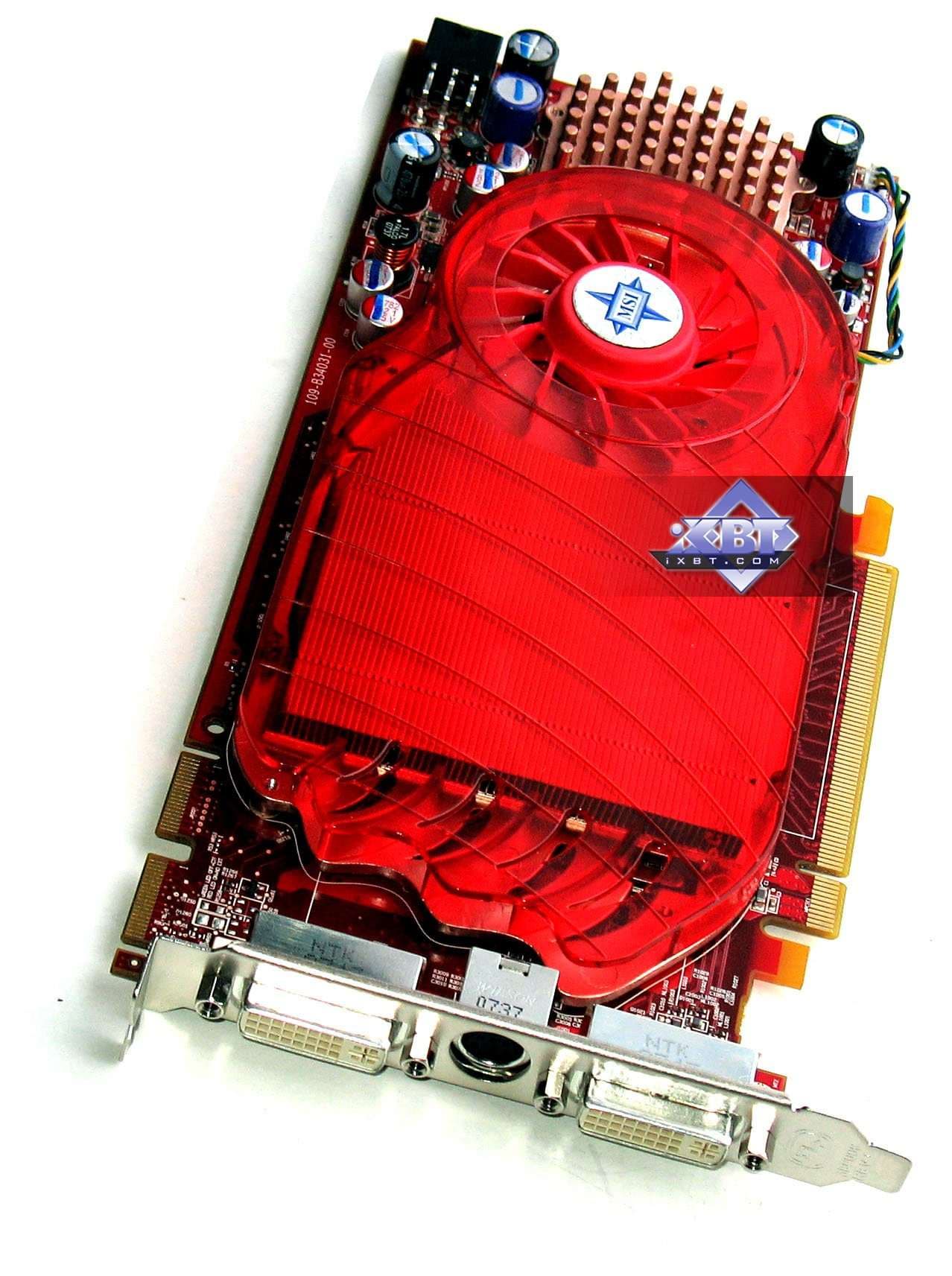

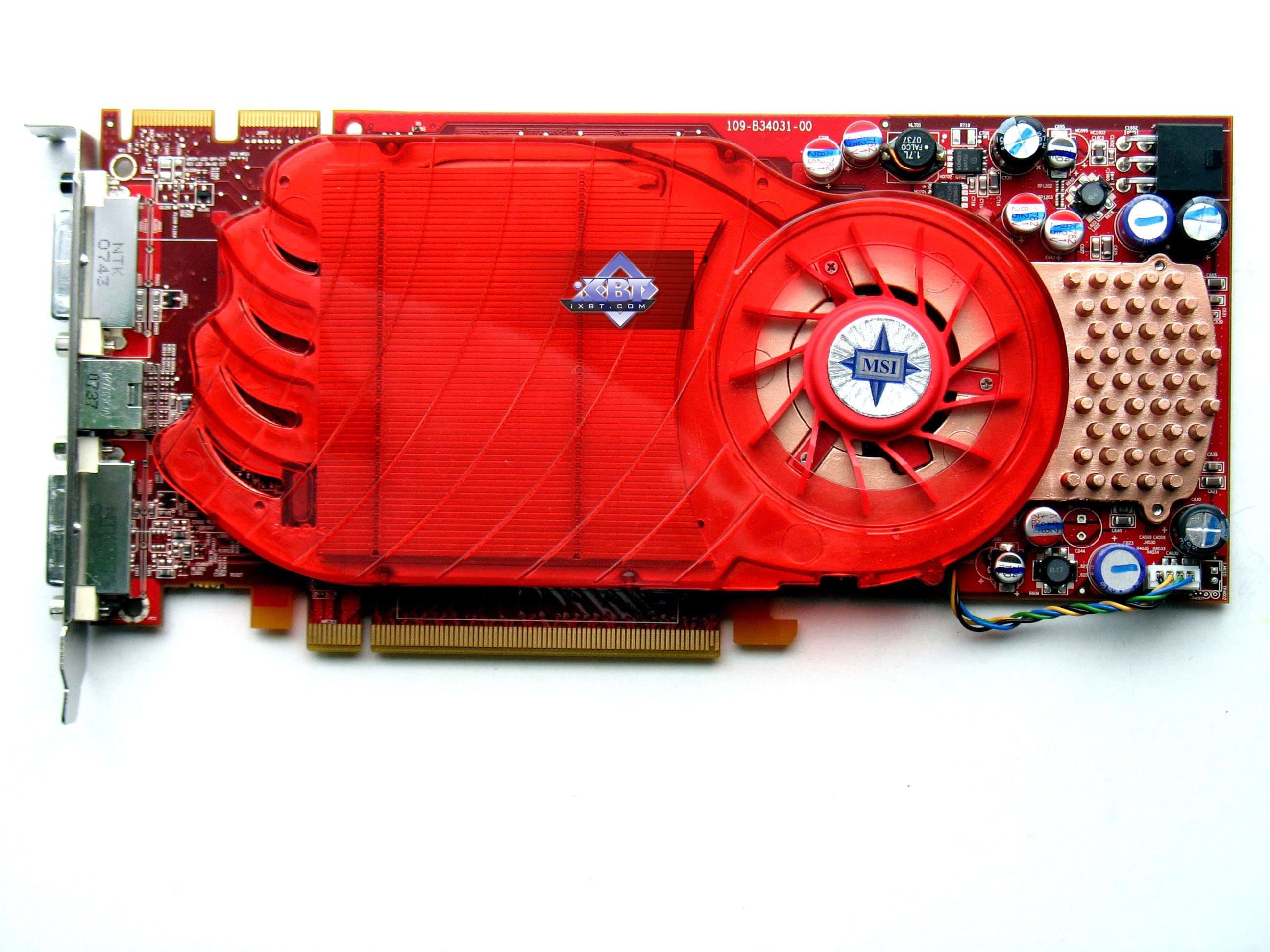

| MSI RADEON HD 3850 OC 256MB PCI-E | Reference card ATI RADEON HD 3850 |
 |  |

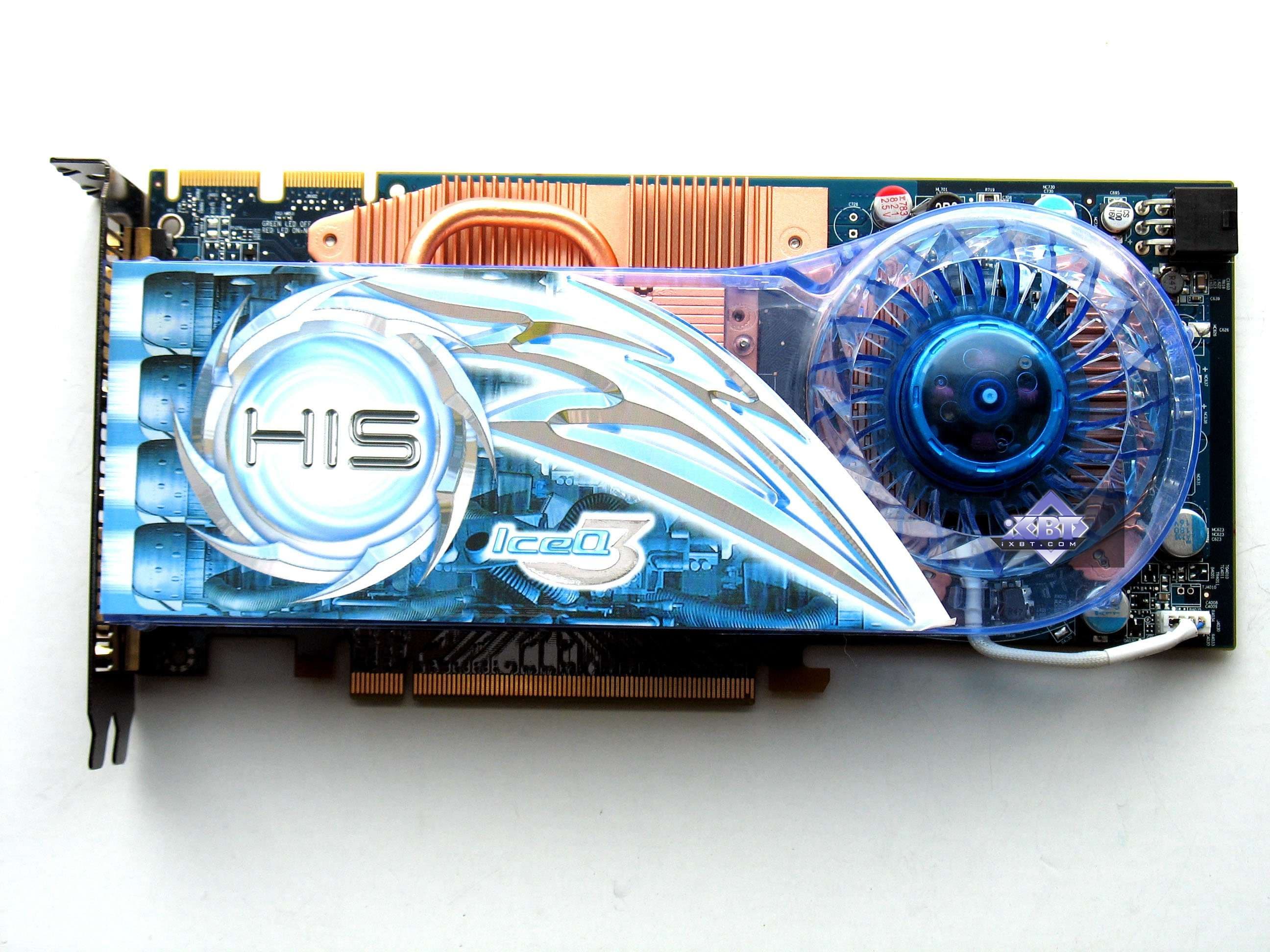

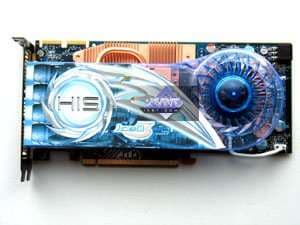

| HIS IceQ III RADEON HD 3870 Turbo 512MB PCI-E | Reference card ATI RADEON 3870 |
 |  |

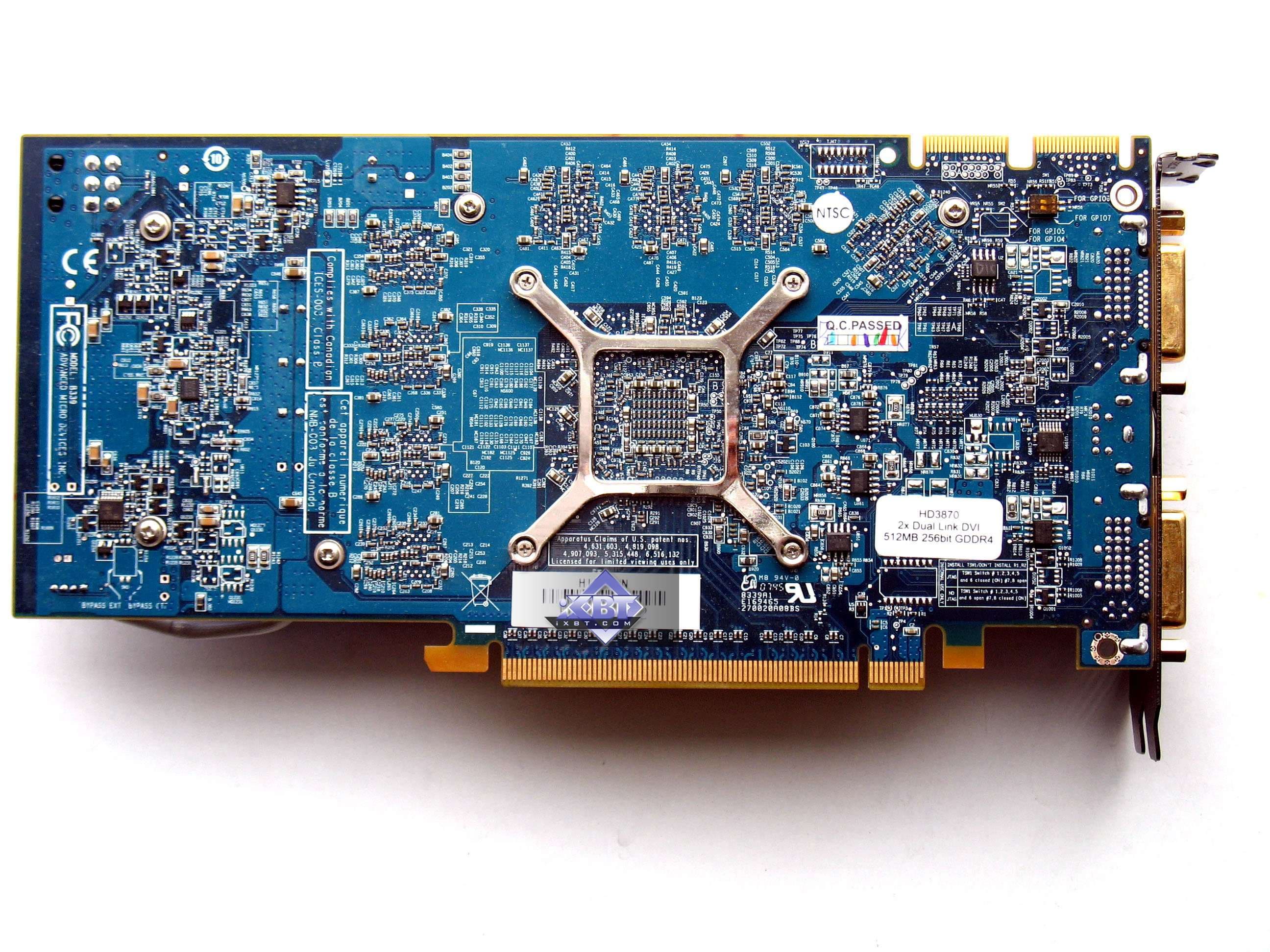

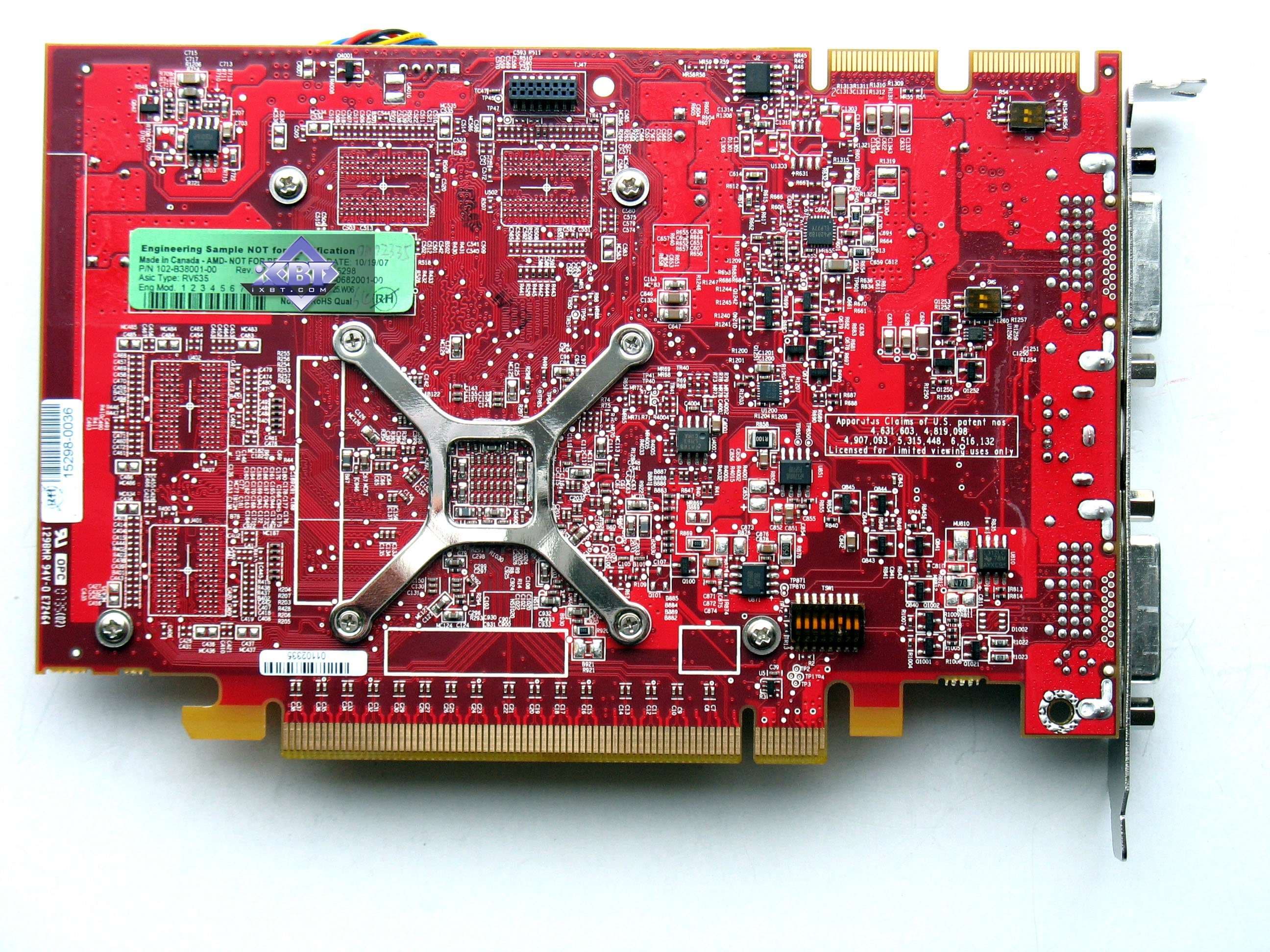

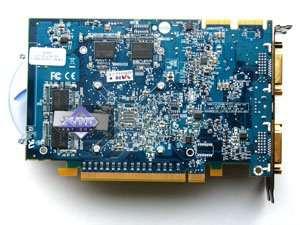

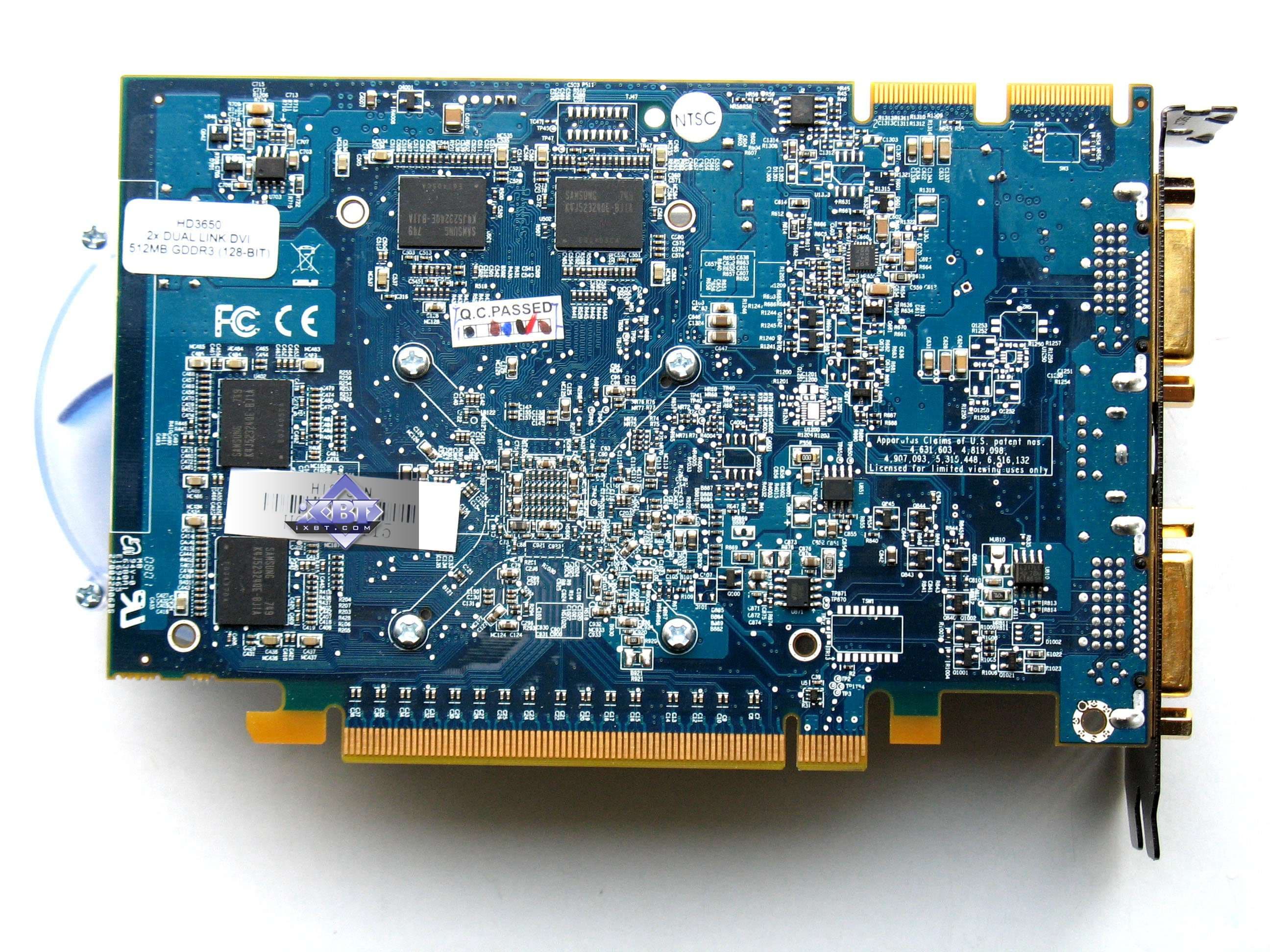

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|

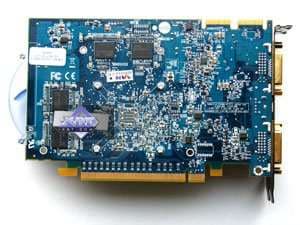

| HIS IceQ RADEON HD 3650 Turbo 512MB PCI-E | Reference card ATI RADEON 2600 PRO |
 |  |

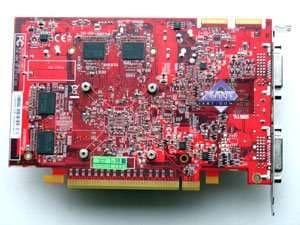

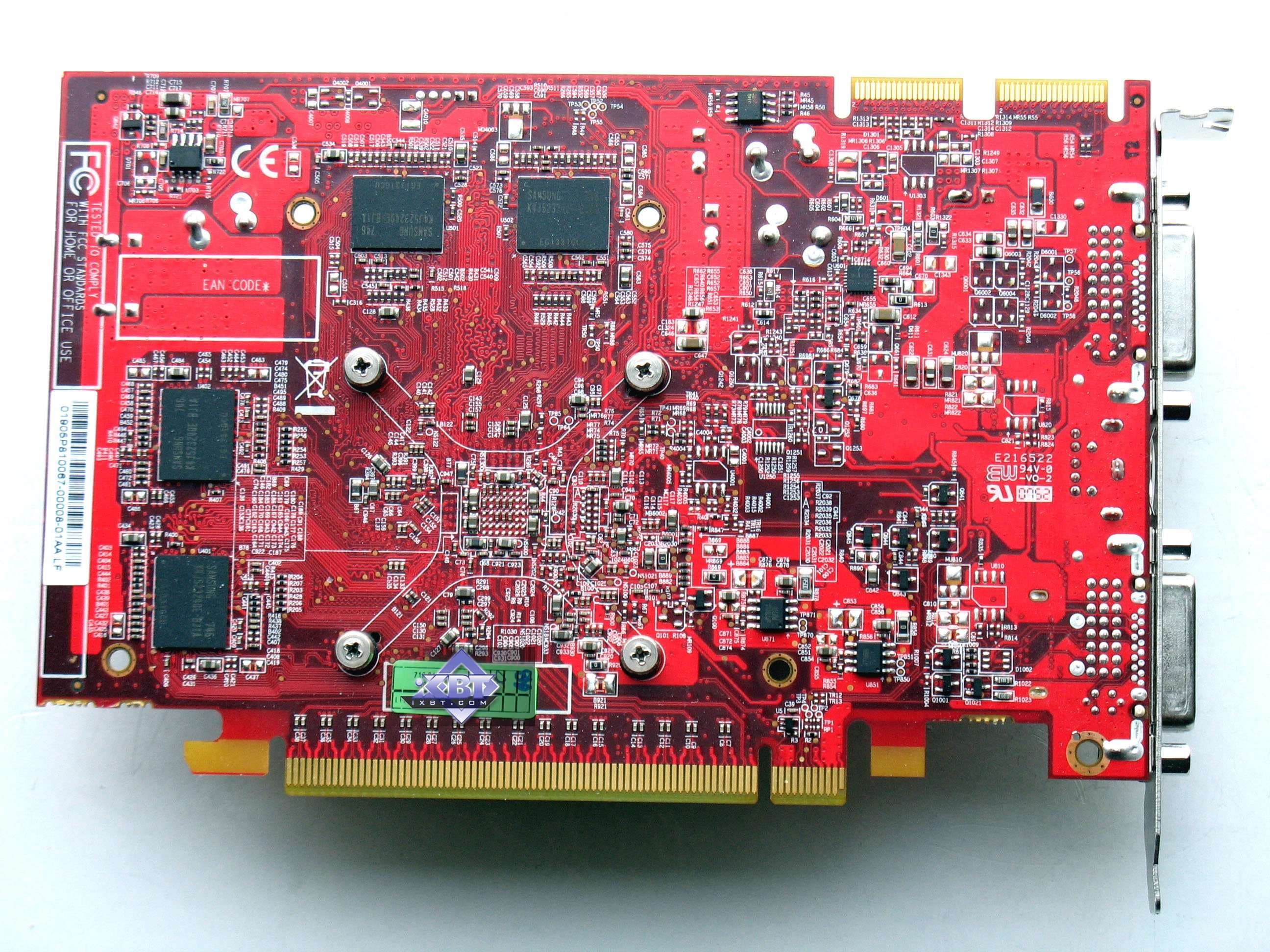

| Powercolor RADEON HD 3650 Extreme 512MB PCI-E | |
 | |

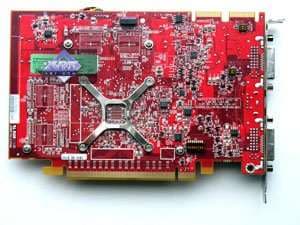

| Reference ATI RADEON HD 3650 256MB PCI-E | |
 | |

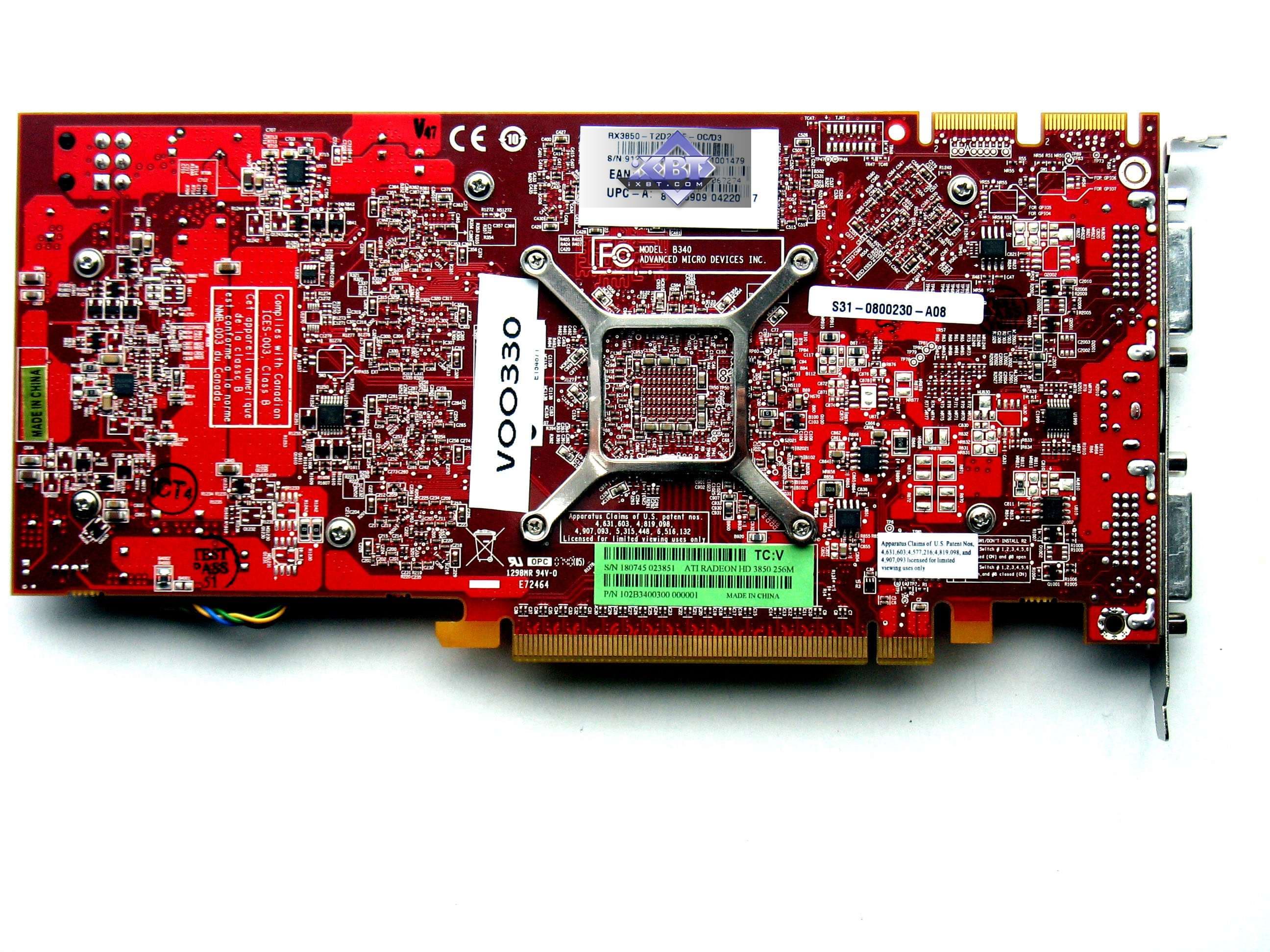

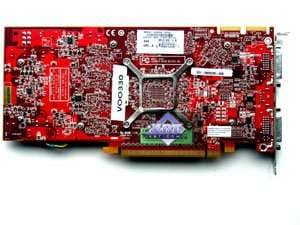

| MSI RADEON HD 3850 OC 256MB PCI-E | Reference card ATI RADEON HD 3850 |
 |  |

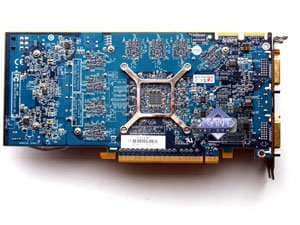

| HIS IceQ III RADEON HD 3870 Turbo 512MB PCI-E | Reference card ATI RADEON 3870 |
 |  |
Сразу же отметим, что видеокарты от HIS на базе 3870 и от MSI на базе 3850 — это копии эталонного дизайна и потому добавить тут нечего. Мы уже изучали такие продукты в нашем базовом материале. Отличия данных изделий от референс только в частотах работы, ну и в системе охлаждения (СО), которой комплектуется продукт HIS.
Что касается всех новых карт серии 3650, то их дизайн также тождественен эталонному и несколько отличается от ранее выпущенных карт семейства 2600 PRO. Впрочем эти отличия касаются лишь разворота микросхем памяти на 90 градусов, а также некоторых минорных вмешательств в силовой блок.
У всех карт имеется гнездо TV-выхода, которое уникально по разъему, и для вывода изображения на ТВ как через S-Video, так и по RCA, требуются специальные адаптеры-переходники, поставляемые вместе с картой. Более подробно о ТВ-выходе можно почитать здесь.
Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Также поставляются переходники DVI-to-HDMI (мы помним, что данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник), поэтому проблем с такими мониторами также не должно быть. Максимальные разрешения и частоты:
- 240 Hz Max Refresh Rate
- 2048 × 1536 × 32bit x85Hz Max — по аналоговому интерфейсу
- 2560 × 1600 @ 60Hz Max — по цифровому интерфейсу (все DVI-гнезда с Dual-Link)
Что касается возможностей видеокарт по проигрыванию MPEG2 (DVD-Video), то еще в 2002 году мы изучали этот вопрос, с тех пор мало что поменялось. В зависимости от фильма загрузка CPU при проигрывании на современных видеокартах не поднимается выше 25%.
По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.
Напомним, что карты на базе 38хх серий требуют дополнительное питание, поэтому с каждой платой поставляются переходники с молекс на 6-пиновый разъем, хотя уже все современные БП имеют такие «хвосты».

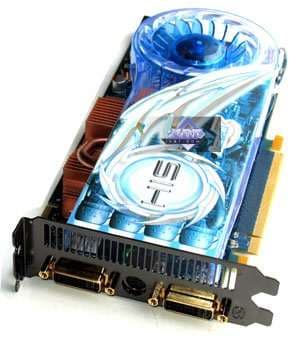

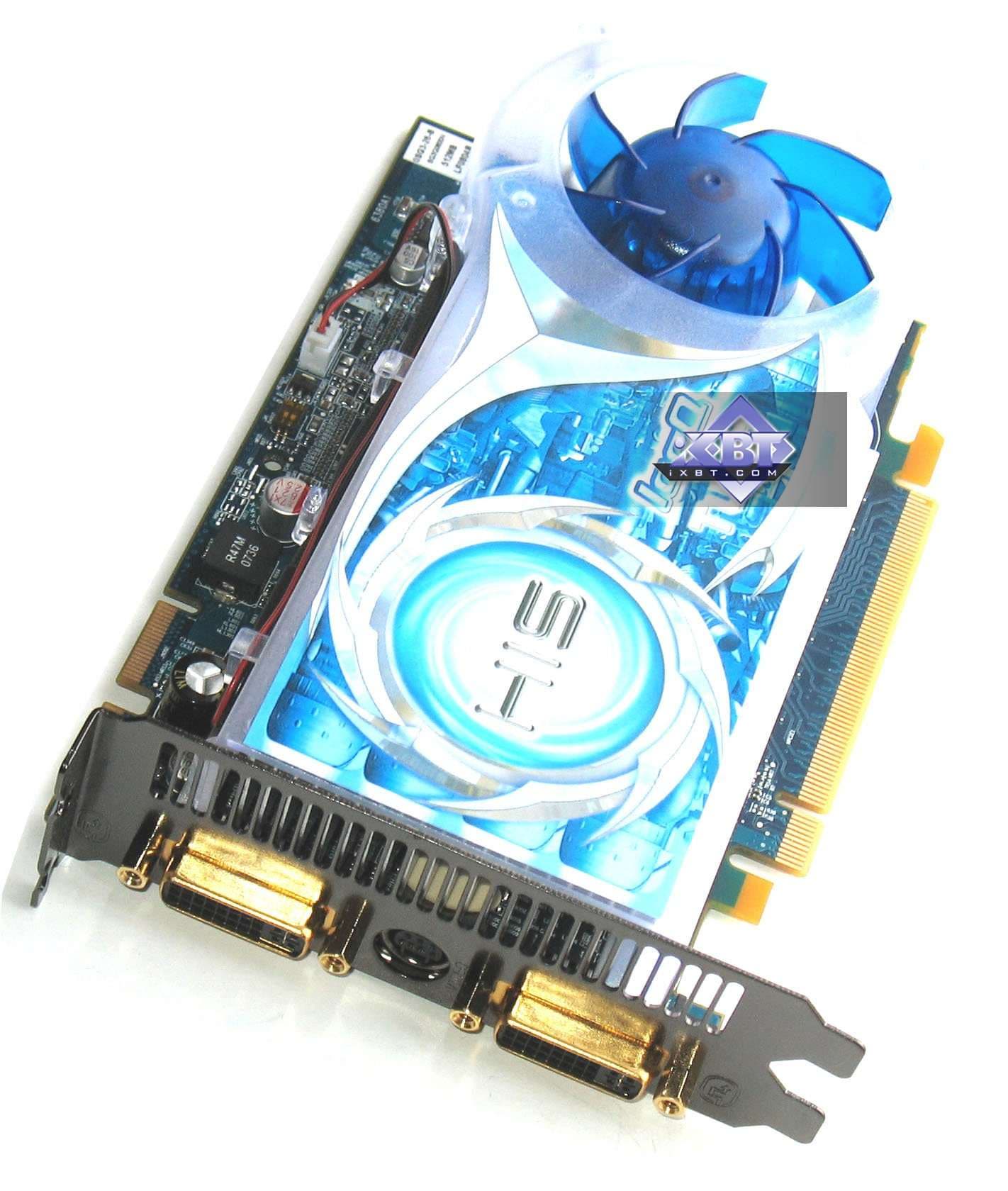

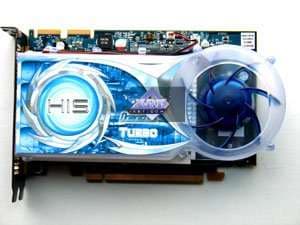

Теперь о системах охлаждения. HIS IceQ III RADEON HD 3870 Turbo 512MB PCI-E и HIS IceQ RADEON HD 3650 Turbo 512MB PCI-E оснащены уже очень хорошо знакомыми читателю кулерами от Arctic Cooling, и подробно мы его изучали в этом материале. Добавлю лишь, что это самые эффективные СО из всех, которые мы только когда-либо изучали.
А система охлаждения на карте от MSI — стандартная, мы также ее изучали ранее.. Напомню, что данный кулер весьма эффективен и бесшумен, однако надо следить за частотой вращения вентилятора (иногда она бывает очень заниженной, и тогда нагрев карты сильно увеличивается).

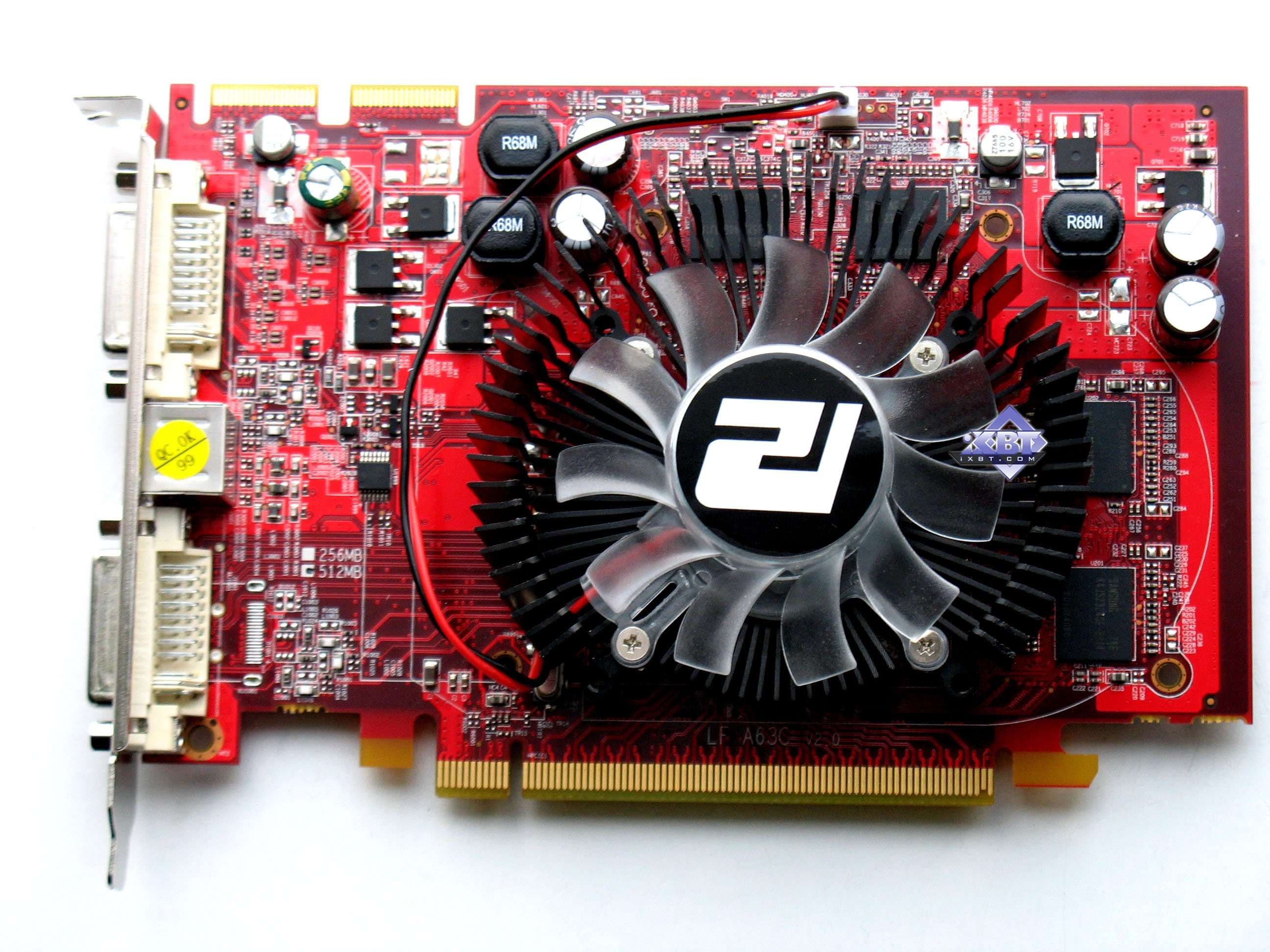

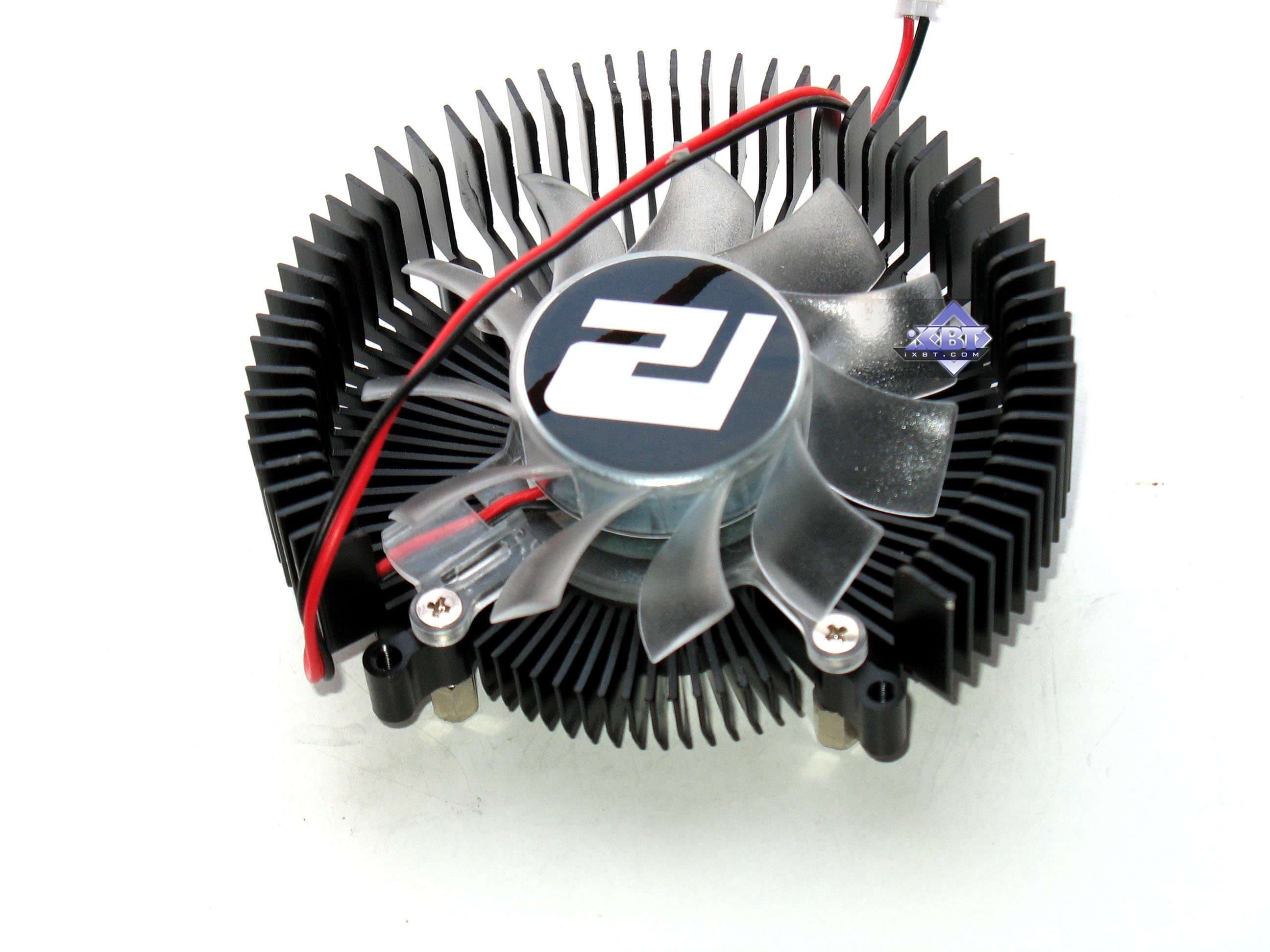

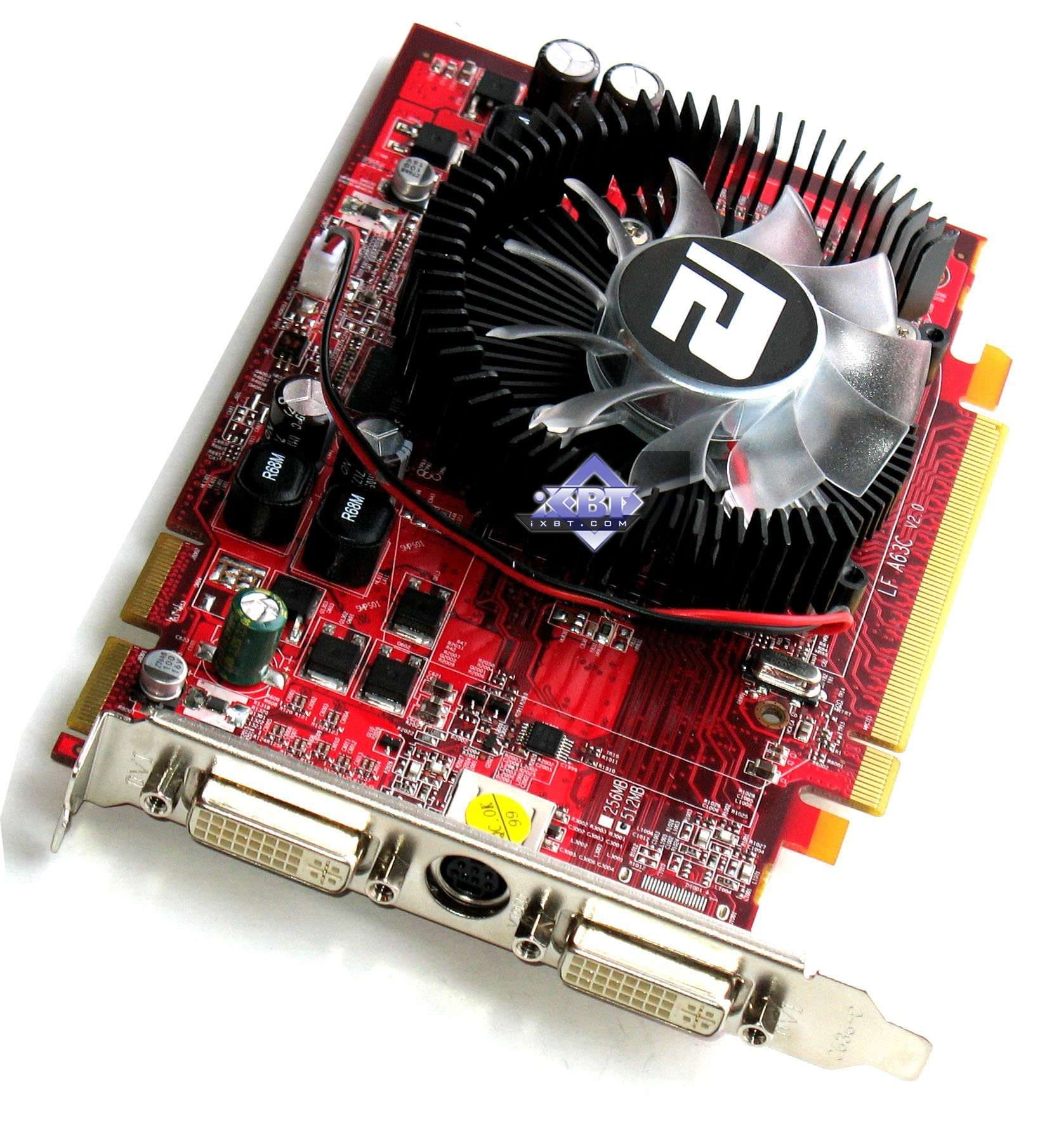

| Powercolor RADEON HD 3650 Extreme 512MB PCI-E | |
|---|---|

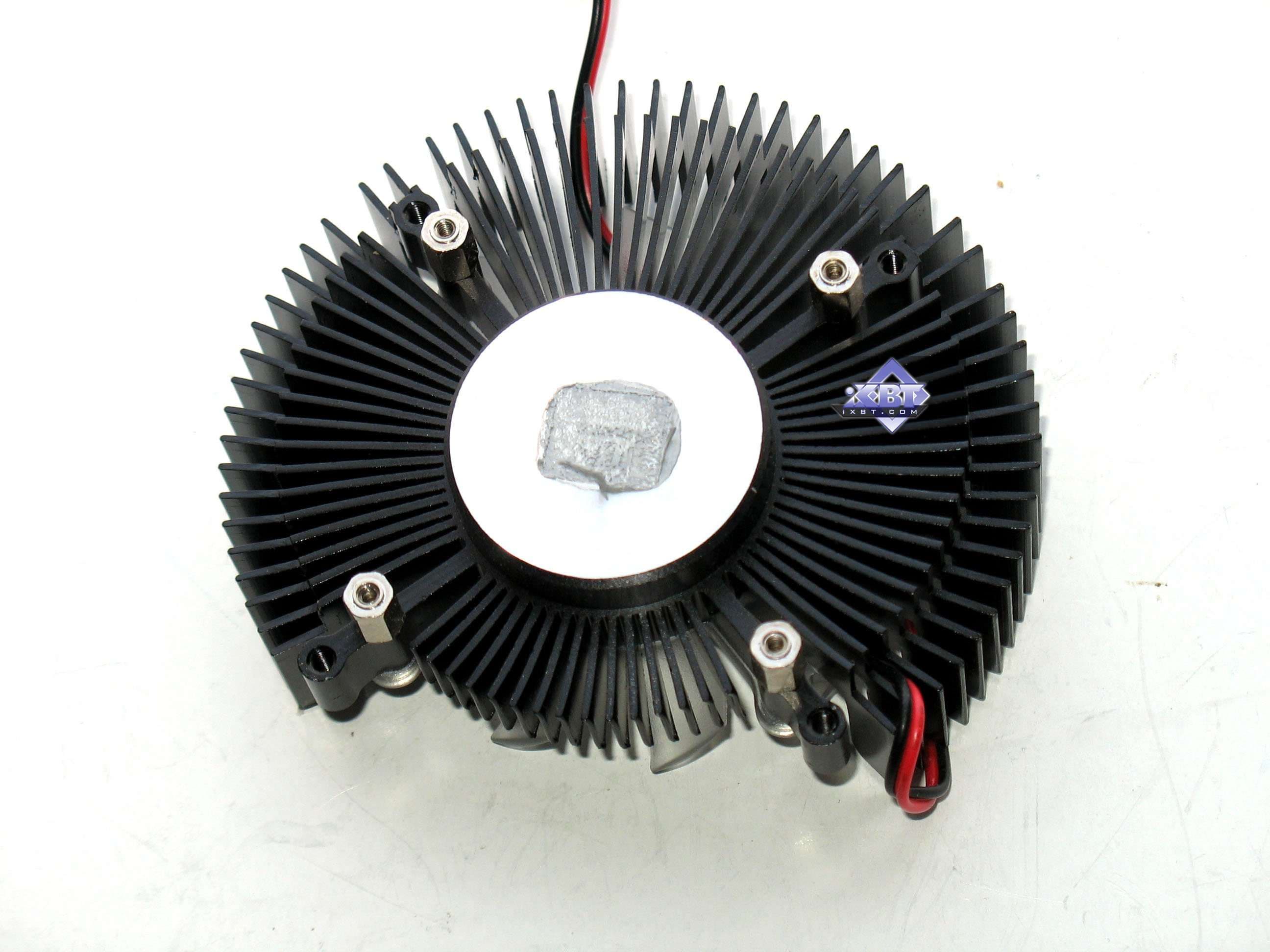

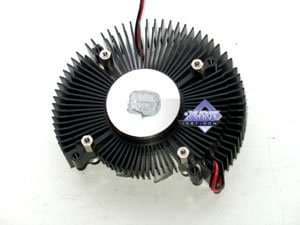

| Перед нами старый стандартный традиционный кулер по своей сути: вентилятор в центре радиатора над GPU. Кулер очень эффективный, массивный даже для такой карты. Шума нет, небольших оборотов хватает для охлаждения. |  |
 | |

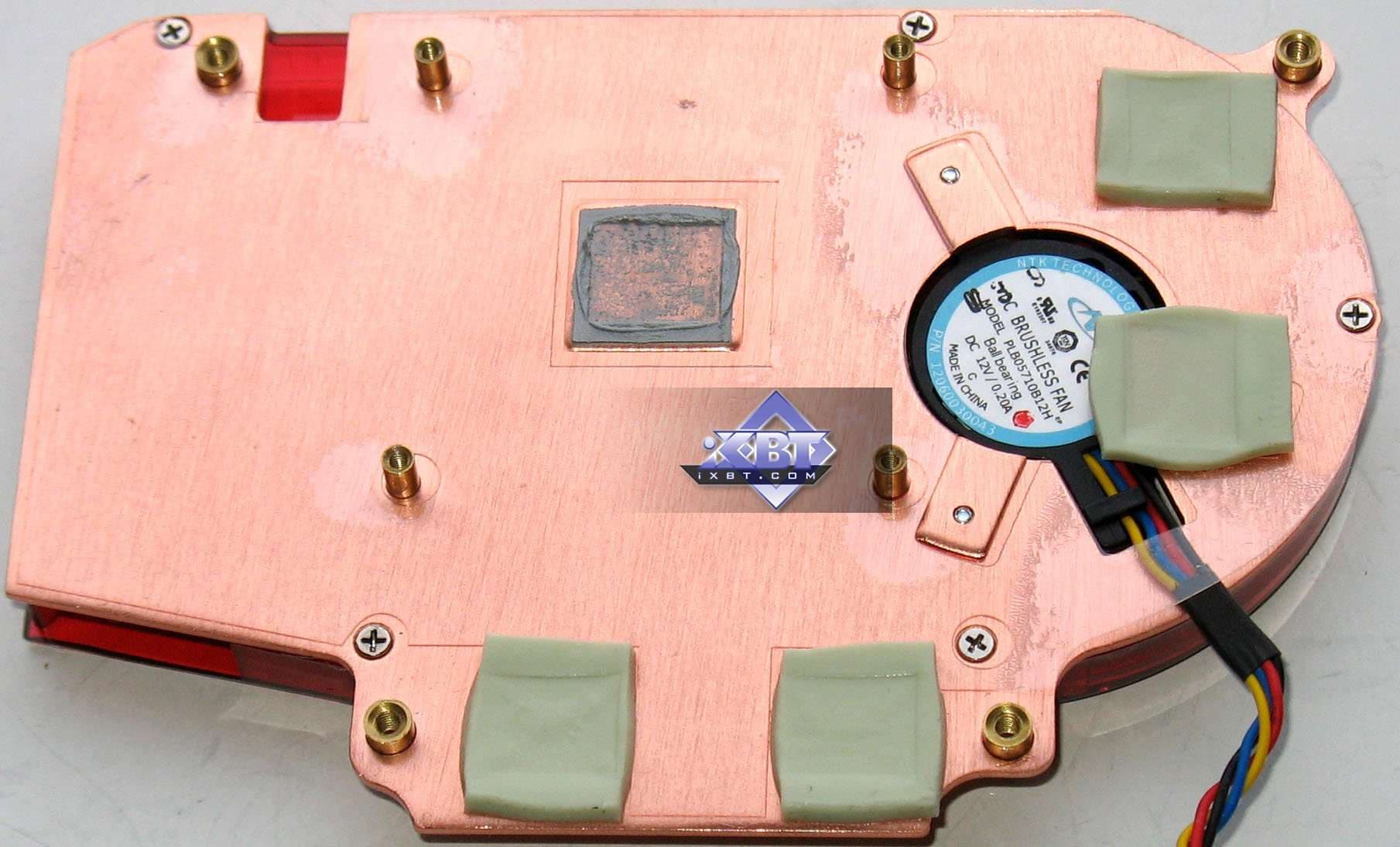

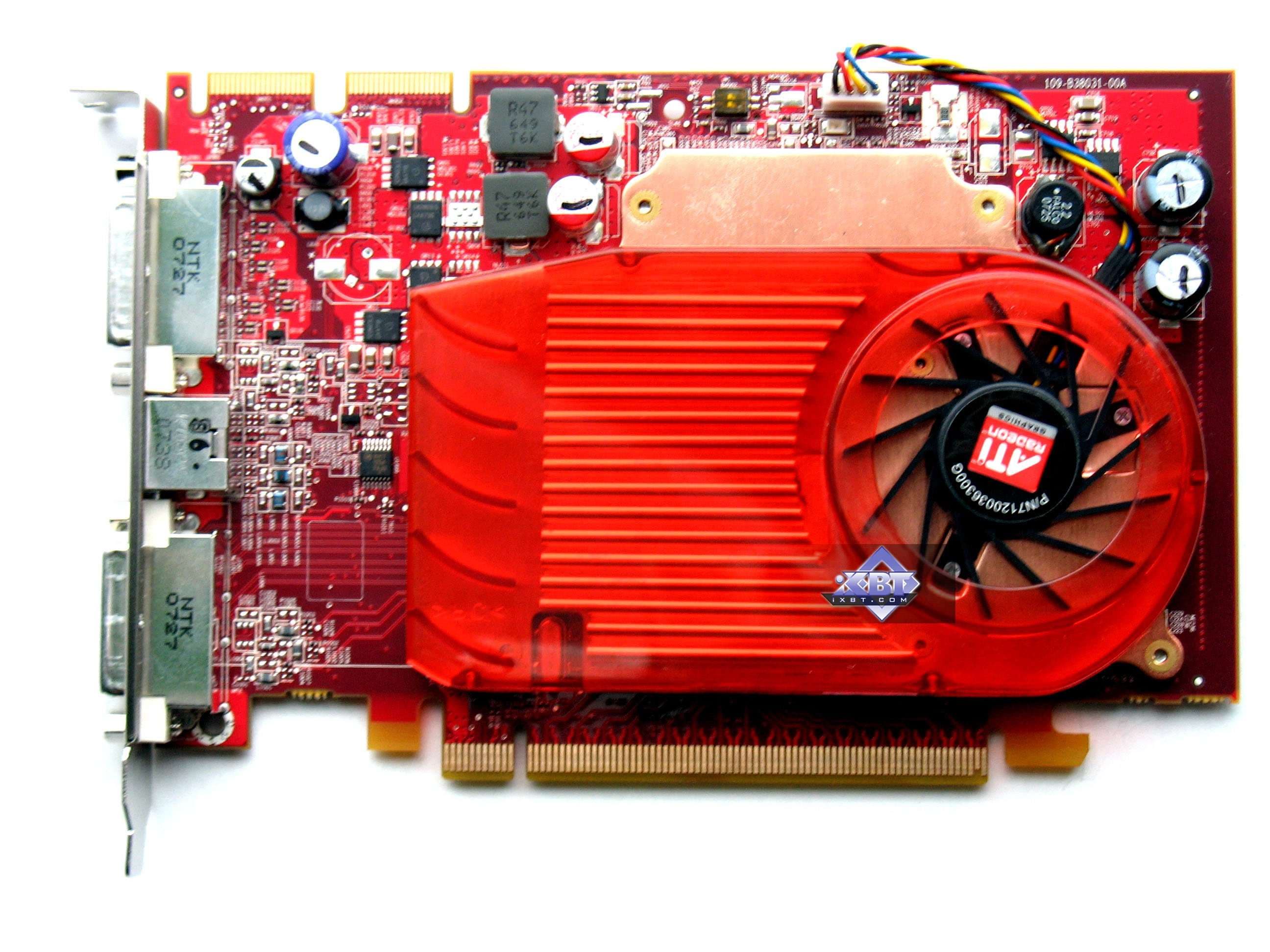

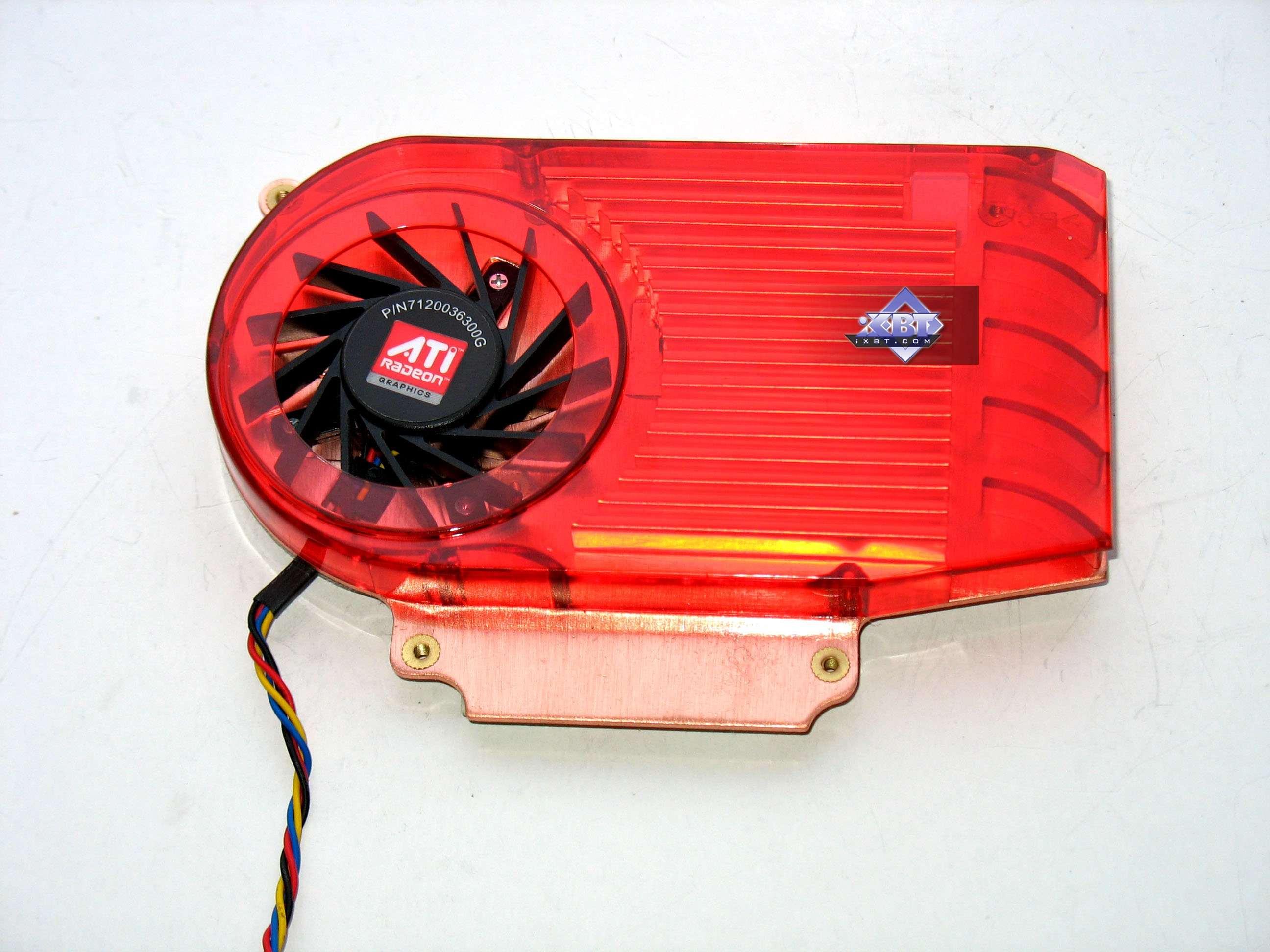

| Reference ATI RADEON HD 3650 256MB PCI-E | |

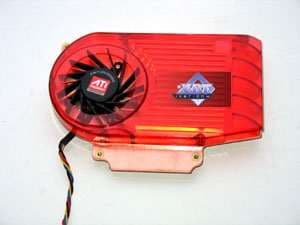

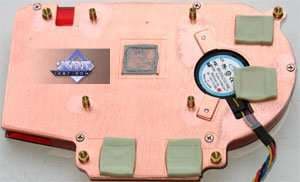

| Ну а что касается эталонной платы, то здесь AMD верна своим традициям устанавливать тоненький радиатор закрытого типа с турбиной для продува воздуха через такое устройство. Радиатор охлаждает не только ядро, но и микросхемы памяти, благо на референс-карте они расположены только на лицевой стороне. Тем не менее, частота вращения турбины подобрана таким образом, что кулер практически не шумит. |  |
 | |

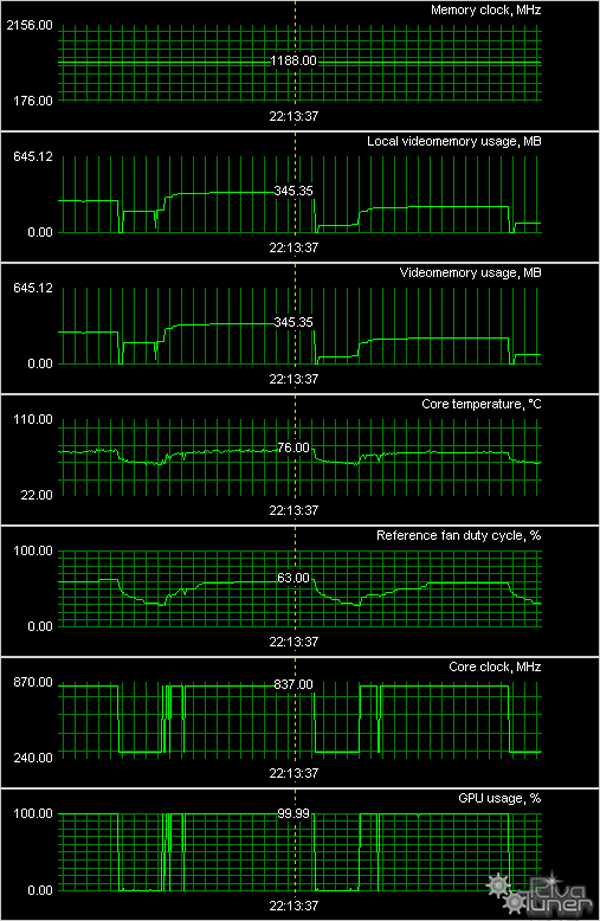

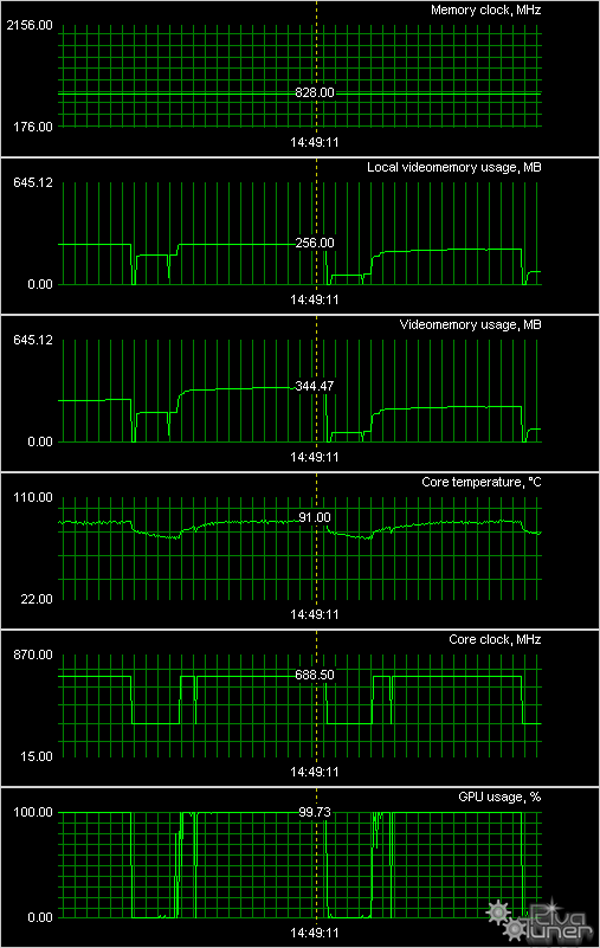

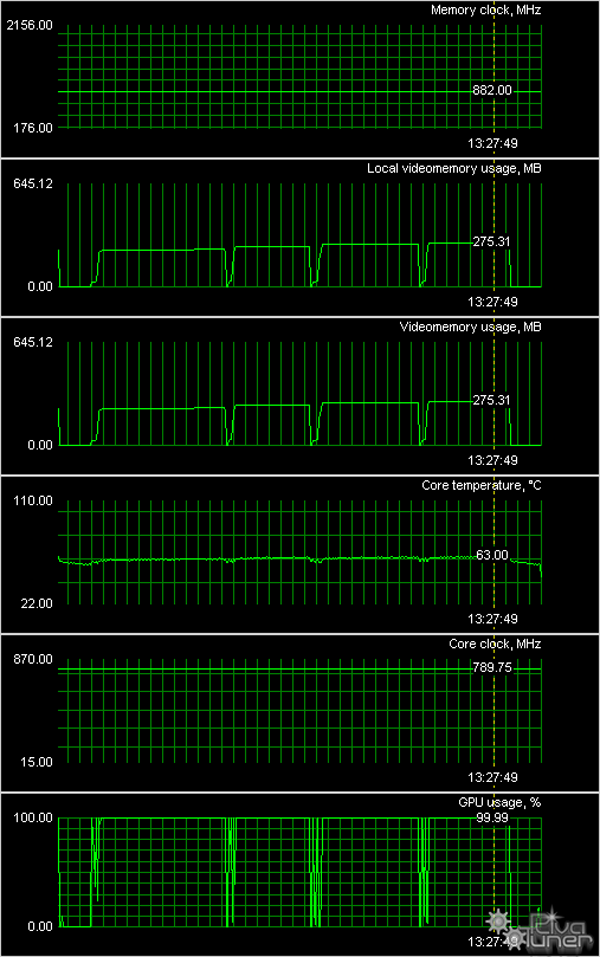

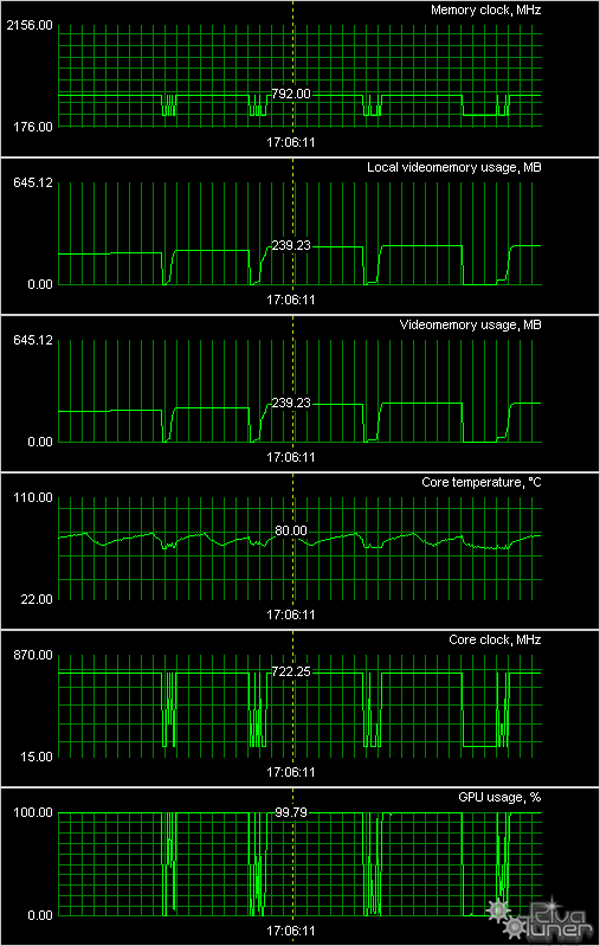

Мы провели исследование температурного режима с помощью утилиты RivaTuner (автор А.Николайчук AKA Unwinder) и получили следующие результаты:
HIS IceQ III RADEON HD 3870 Turbo 512MB PCI-E
HIS IceQ RADEON HD 3650 Turbo 512MB PCI-E
Powercolor RADEON HD 3650 Extreme 512MB PCI-E

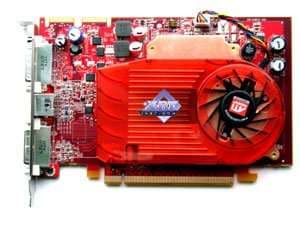

Reference ATI RADEON HD 3650 256MB PCI-E
MSI RADEON HD 3850 OC 256MB PCI-E
Мы видим, что СО от Arctic Cooling, установленные на продуктах HIS, прекрасно справляются со своей задачей, обеспечивая при этом бесшумность работы. Кулер у MSI -продукта — эталонный, поэтому тут нового ничего не скажу, следует смотреть здесь. Повышение частоты ядра незначительно, поэтому отличий в нагреве практически нет.
А вот эталонный кулер на 3650 показал самые худшие результаты. Да и, откровенно говоря, этого следовало ожидать от такого устройства. В пику ему — показатели отличного кулера от Powercolor, который продемонстрировал отличную эффективность, несмотря на повышенные частоты работы карты.
Эталонная карта ATI RADEON HD 3650 побывала у нас в ОЕМ-виде, без комплекта и упаковки.
А все остальные карты в комплекте имеют руководство пользователя, диск с драйверами и утилитами, переходник-адаптер DVI-to-VGA, DVI-to-HMDI адаптер и адаптер компонентного вывода (TV-out), купон на скидку при приобретении игр через систему Steam. Это базовый, минимальный комплект. Ниже мы покажем, что предлагается каждым вендором дополнительно.

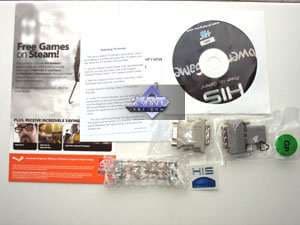

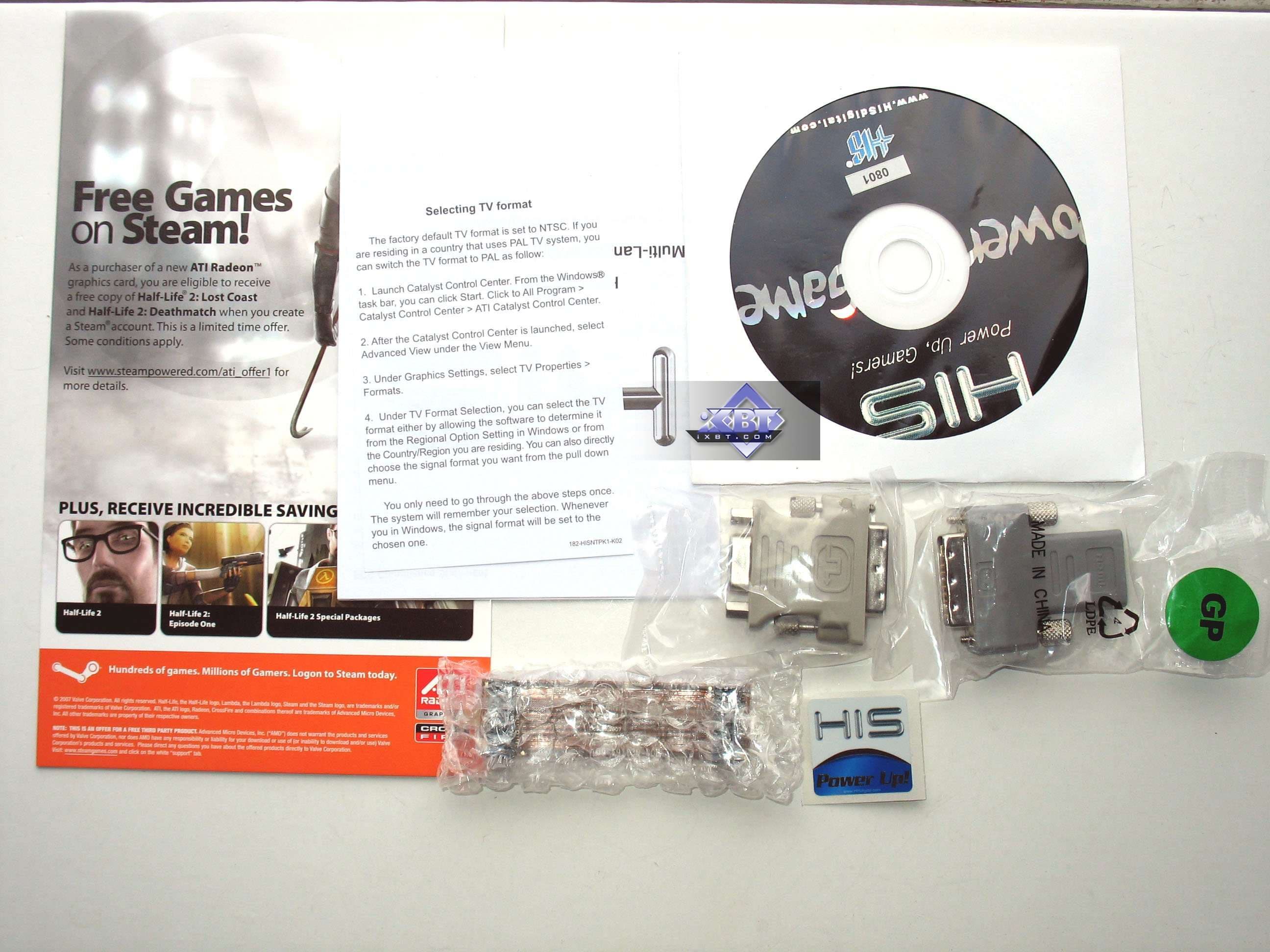

| HIS IceQ RADEON HD 3650 Turbo 512MB PCI-E | |
|---|---|
| Дополнительно в данном коплекте имеется мост CrossFire. |  |

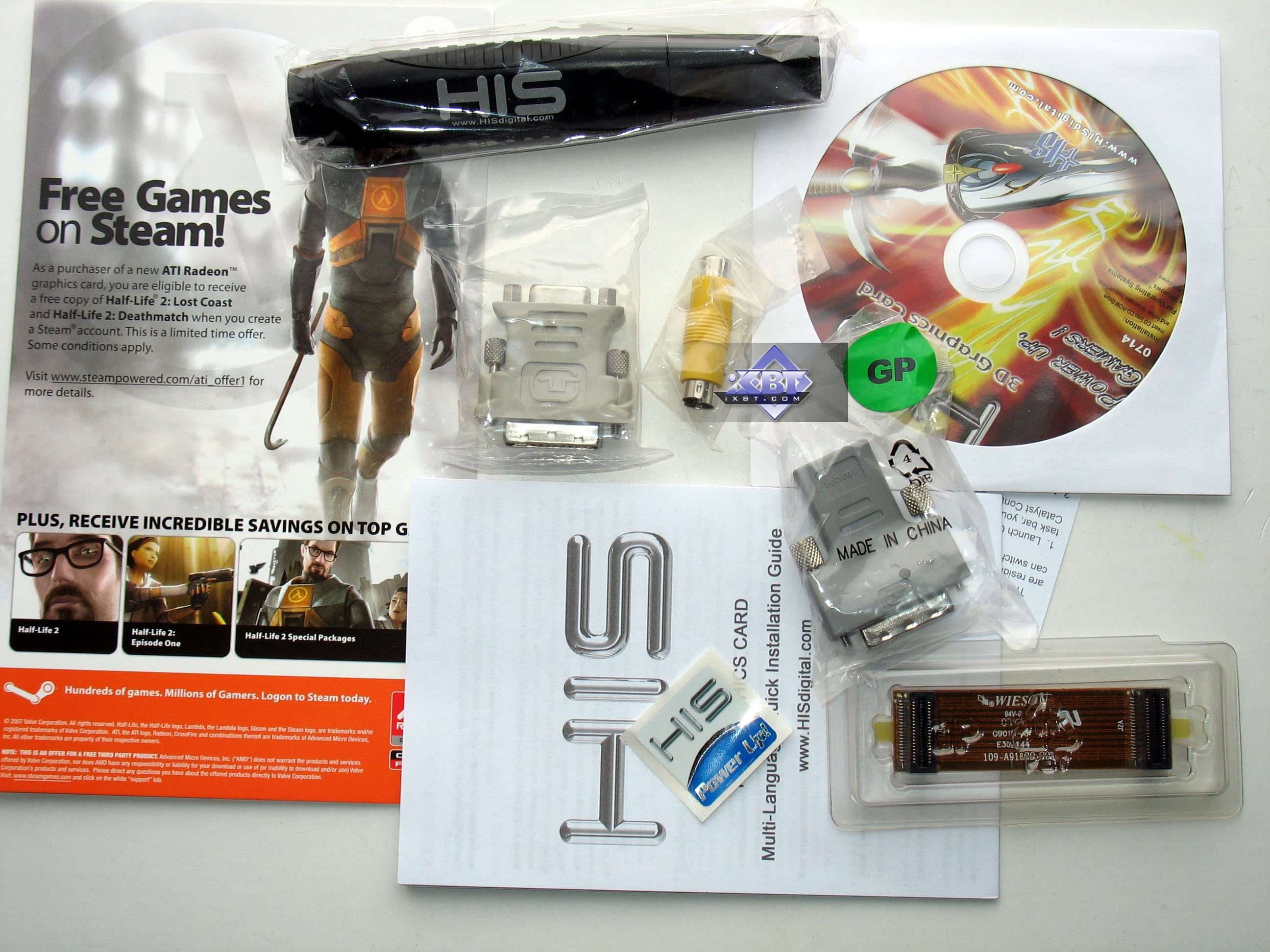

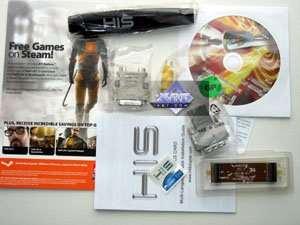

| HIS IceQ III RADEON HD 3870 Turbo 512MB PCI-E | |
| Дополнительно к вышеобозначенному базовому комплекту идет бонус в виде мультифункциональной отвертки, разветвитель внешнего питания, а также мост CrossFire. |  |

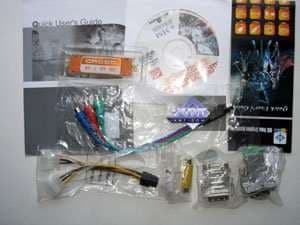

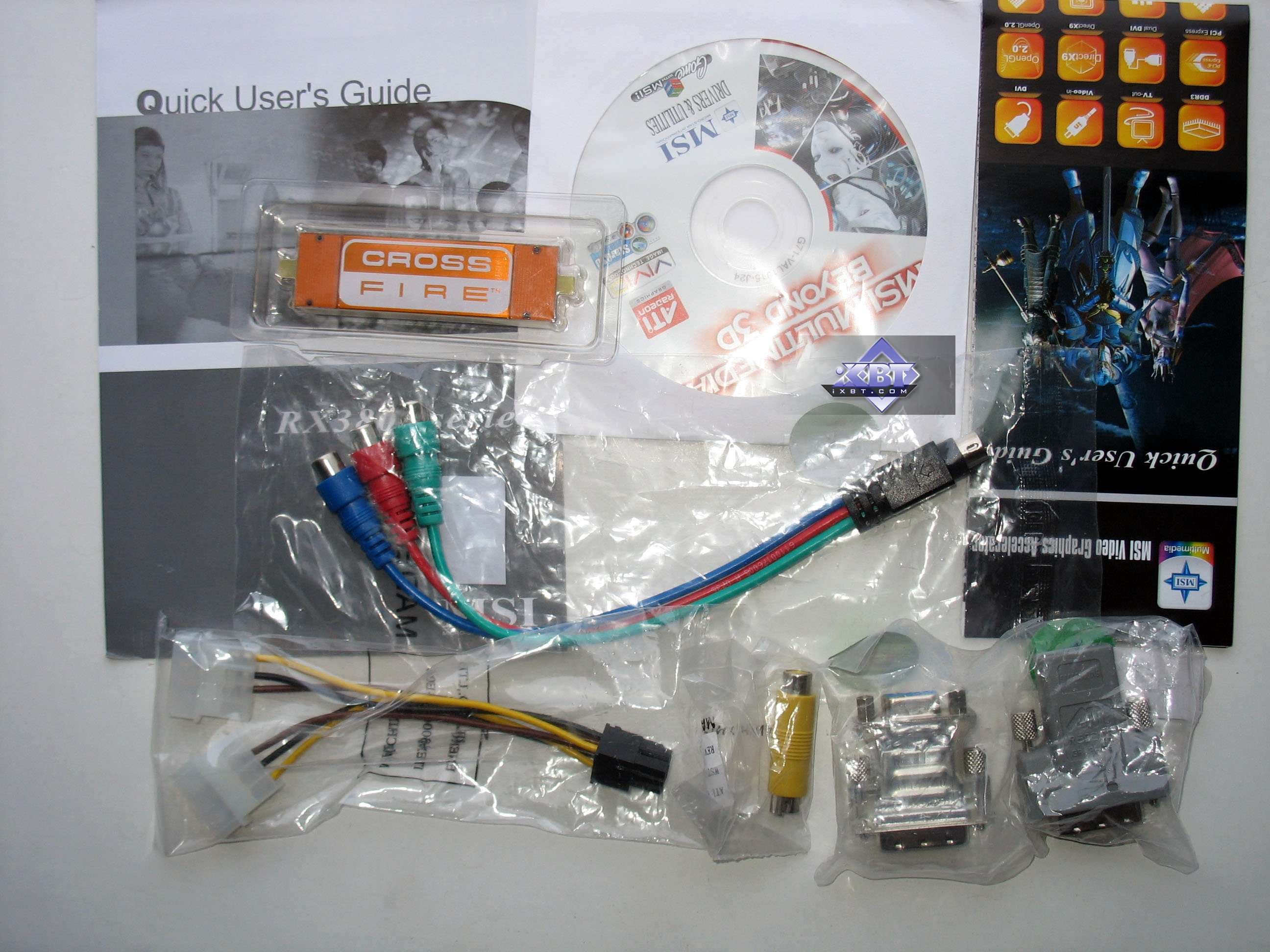

| MSI RADEON HD 3850 OC 256MB PCI-E | |
| В данном случае дополнительно к базовому варианту производитель положил разветвитель внешнего питания, а также мост CrossFire. |  |

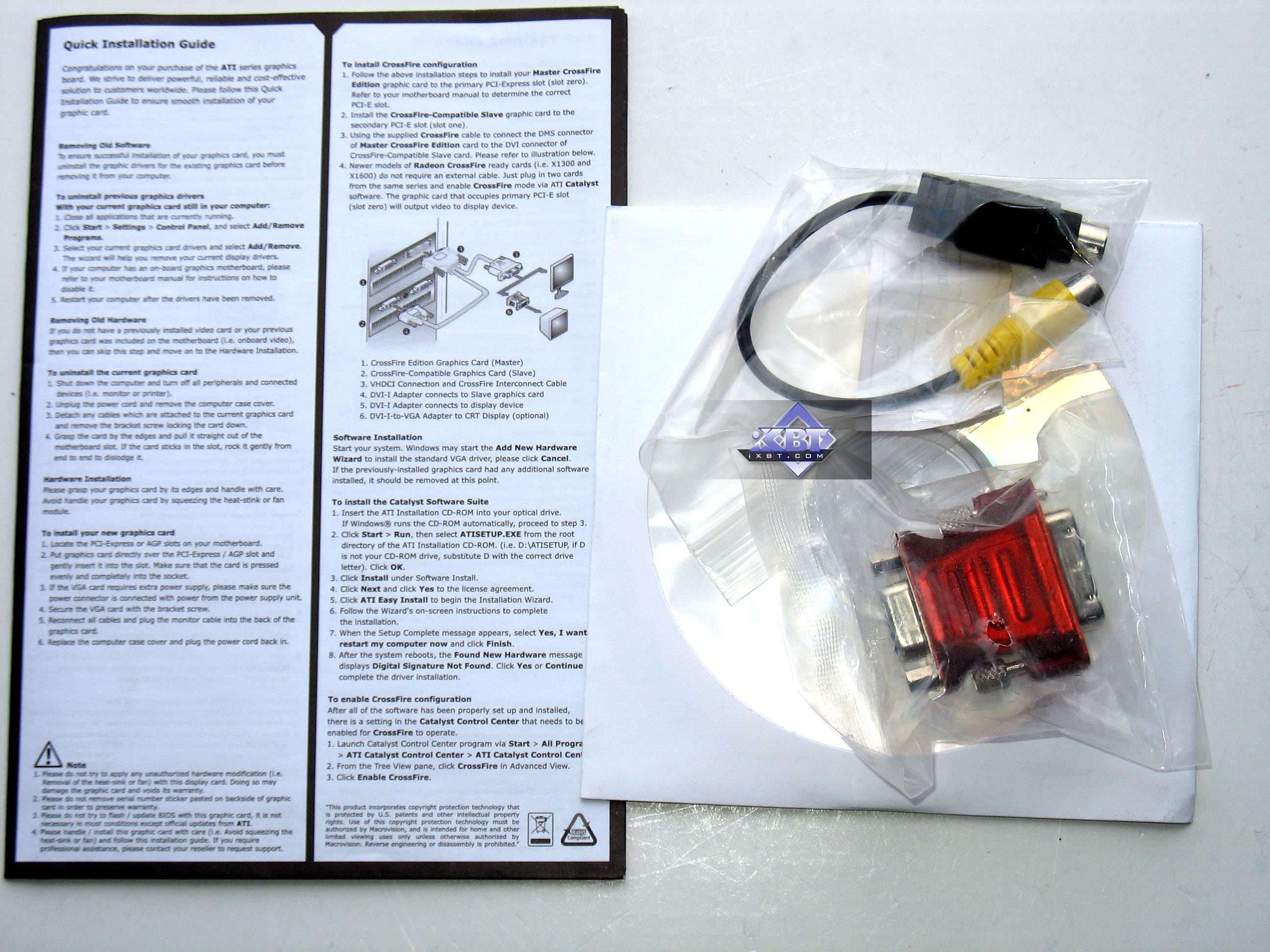

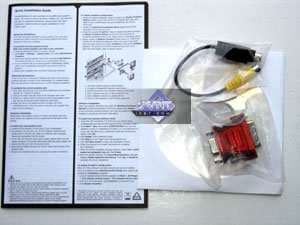

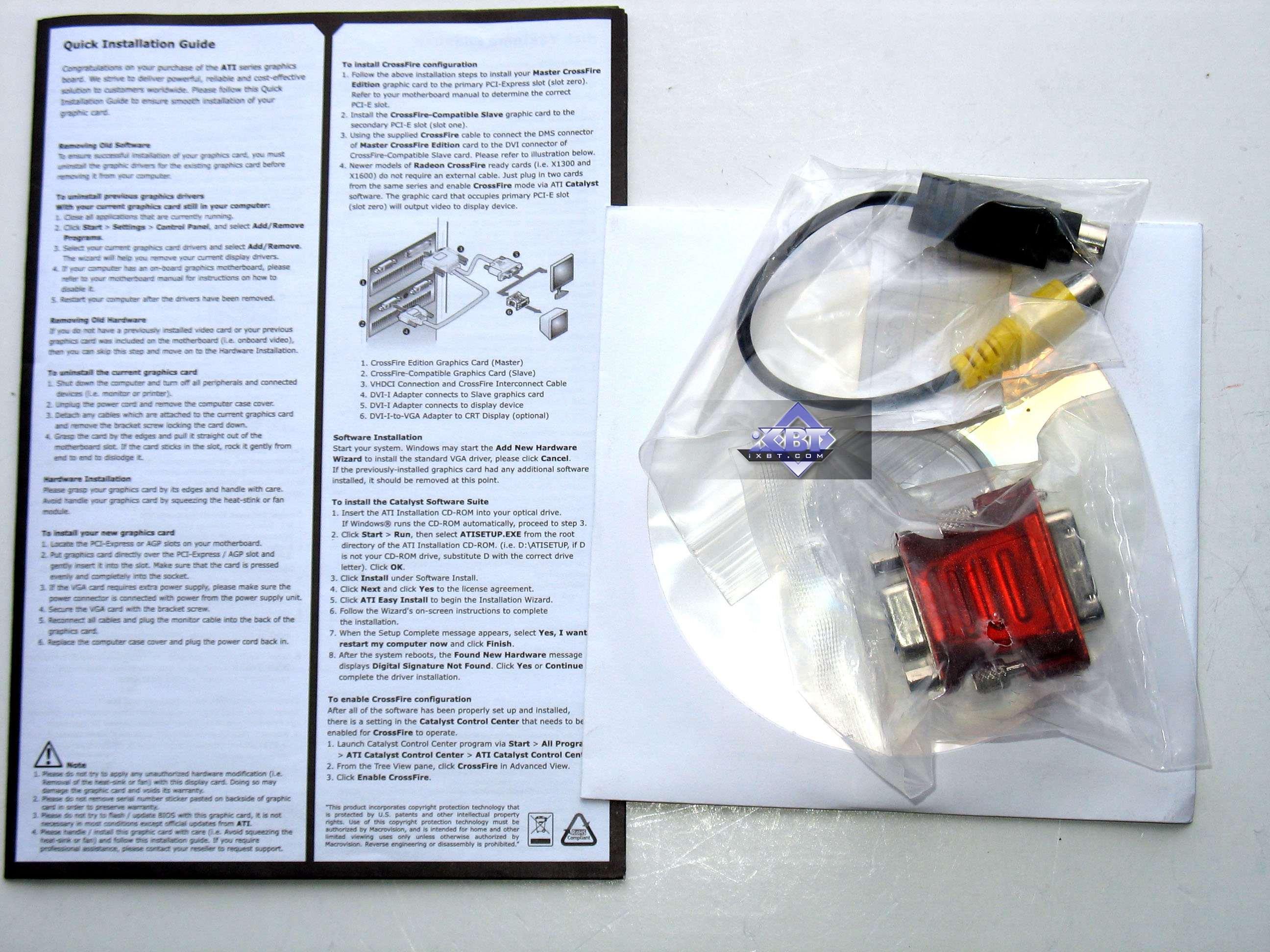

| Powercolor RADEON HD 3650 Extreme 512MB PCI-E | |
| А вот этот вендор, наоборот, сократил базовый комплект, не положив в него DVI-to-HMDI адаптер и адаптер компонентного вывода (TV-out). Компании должно быть стыдно за такое! |  |
Упаковки.
| HIS IceQ RADEON HD 3650 Turbo 512MB PCI-E | |
|---|---|
Традиционная упаковка для IceQ-серии от HIS в виде супер-обложки с окном, а внутри пластиковый контейнер с комплектом. Сама карта расположена в отдельном отсеке, и потому гарантированно защищена от болтания в процессе транспортировки. |  |
| HIS IceQ III RADEON HD 3870 Turbo 512MB PCI-E | |
Все вышесказанное справедливо и для данного случая, только лишь для IceQ III серии производитель немного изменил форму и дизайн упаковки. |  |
| MSI RADEON HD 3850 OC 256MB PCI-E | |
Не менее традиционная форма упаковки и у MSI: коробка-сумка, внутри которой отдельная коробочка из пенополиуретана для видеокарты, а остальной комплект находится в картонном отсеке. Точно также карта надежно защищена от «болтанки». |  |
| Powercolor RADEON HD 3650 Extreme 512MB PCI-E | |
Этот вендор не так давно перешел на новый вид упаковки, причем ее размер зависит от принадлежности видеокарты к ценовому классу (High, Middle, Low). Как мы видим, в данном случае размеры упаковки совсем незначительные. Карта помещена в картонный отсек внутри бокса, и лишь высокий кулер помогает карте не мотаться в нем в процессе транспортировки. Но зато пустых мест в боксе предостаточно (еще раз упрек насчет скудного комплекта поставки). |  |
Установка и драйверы
Конфигурация тестового стенда:
- Компьютер на базе Intel Core2 (775 Socket)
- процессор Intel Core2 Extreme QX9650 (3000 MHz);
- системная плата Gigabyte GA-X38-DQ6 на чипсете Intel X38;
- оперативная память 2 GB DDR2 SDRAM Corsair 1142MHz (CAS (tCL)=5; RAS to CAS delay (tRCD)=5; Row Precharge (tRP)=5; tRAS=15);
- жесткий диск WD Caviar SE WD1600JD 160GB SATA.
- блок питания Tagan 1100-U95 (1100W).
- операционная система Windows XP SP2; DirectX 9.0c;
- операционная система Windows Vista 32bit; DirectX 10.0;
- монитор Dell 3007WFP (30").
- драйверы ATI версии CATALYST 8.1; Nvidia версии 169.28.
VSync отключен.
Результаты тестов: сравнение производительности
В качестве инструментария мы использовали:
- Call Of Juarez (Techland/Ubisoft) — DirectX 9.0, shaders 3.0 (HDR), demo (demo Тестирование проводилось при настройках, выставленных на максимальное качество. Батник для прогона прилагается.
- S.T.A.L.K.E.R. 1.003 (GSC Game World/THQ) — DirectX 9.0, демо для запуска. Файлы надо положить в рабочий каталог игры, где все savegames (Documents and settings). После запуска игры, загрузить уровень ixbt3 и, выйдя в консоль, запустить демо: demo_play ixbt3. Настройки тестирования — maximum (ВКЛЮЧЕНО ДИНАМИЧЕСКОЕ ОСВЕЩЕНИЕ).
- 3DMark05 1.20 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,
- CRYSIS 1.1 (Crytek/EA), DirectX 9.0c/10.0, shaders 3.0/4.0, (батник и демо для запуска), настройки тестирования в MS Windows Vista — Very High (DX10), Windows XP — High (DX9), используется два уровня RESCUE и HARBOR).
Выражаем благодарность компании CRYTEK за написание timedemo для iXBT.com. - Company Of Heroes (Relic Entertainment/THQ) — DirectX 9.0, shaders 2.0, батник для запуска. После вхождения в игру вызвать опцию настроек, выбрать раздел по графике и нажать на кнопку с тестом. Тестирование проводилось при максимальном качестве.
- 3DMark06 1.10 (FutureMark) — DirectX 9.0c, мультитекстурирование, настройки тестирования — trilinear,
Производительность видеокарт
Читатели, которые хорошо разбираются в трехмерной графике, смогут разобраться, посмотрев диаграммы далее, и сделают для себя вывод. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.
Во-первых, имеет смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.
Справочник по ATI RADEON X1300-1600-1800-1900-х серий
Справочник по Nvidia Geforce 7300-7600-7800-7900-х серий
Во-вторых, в разделе 3D-Video наш читатель, который только-только столкнулся с проблемой выбора видеокарты, и растерян, может ознакомиться как с азами трехмерной графики (все равно они понадобятся, ведь запуская игру, и входя в ее настройки, пользователь столкнется с такими понятиями, как текстуры, освещение и т.д.), так и с базовыми материалами по новым продуктам. Всего компаний, выпускающих ныне популярные графические процессоры, две: AMD (графикой занимается подразделение ATI) и Nvidia (Есть еще Matrox, S3, однако их доля в дискретной графике сегодня меньше 1%, и потому их можно не брать во внимание). Поэтому основная масса информации разбита именно на две части. Ежемесячно выходит также 3DSpeed, где как бы сводятся в одно все сравнения различных карт для разных ценовых секторов.
В-третьих, посмотрим на тесты рассматриваемых сегодня карт. Анализ каждого теста проводить не будем, в конце тестов подведем итоги.
S.T.A.L.K.E.R.
Результаты тестов (ДИАГРАММЫ!!!): S.T.A.L.K.E.R.

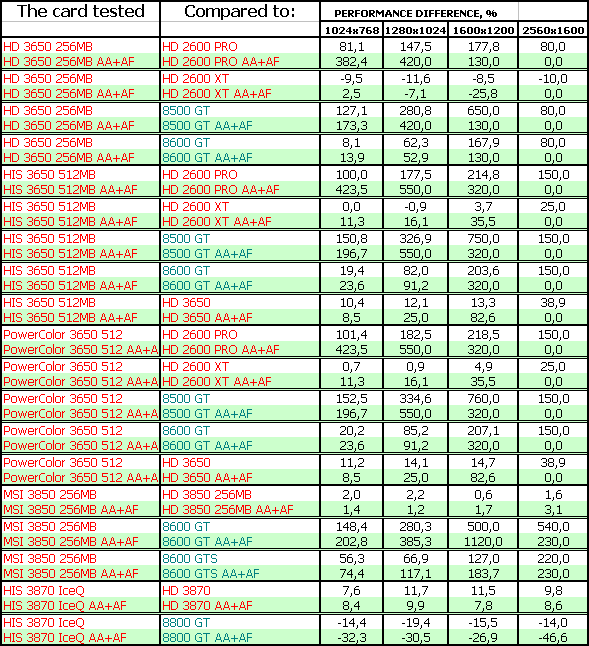

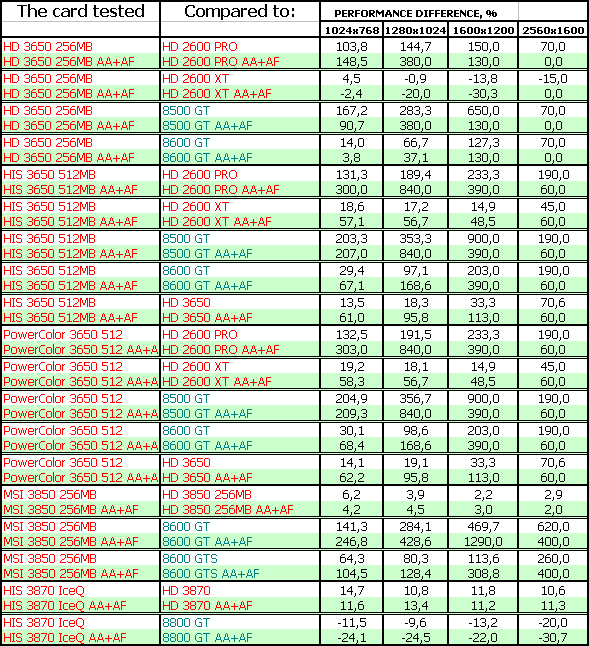

CRYSIS, Rescue, DX9, High
Результаты тестов (ДИАГРАММЫ!!!): CRYSIS, Rescue, DX9, High
CRYSIS, Harbor, DX9, High
Результаты тестов (ДИАГРАММЫ!!!): CRYSIS, Harbor, DX9, High

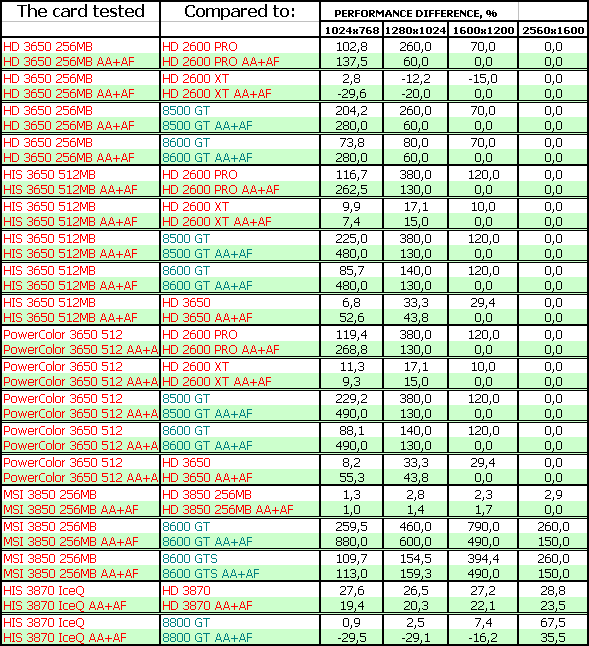

CRYSIS, Rescue, DX10, Very High
Результаты тестов (ДИАГРАММЫ!!!): CRYSIS, Rescue, DX10, Very High
CRYSIS, Harbor, DX10, Very High
Результаты тестов (ДИАГРАММЫ!!!): CRYSIS, Harbor, DX10, Very High

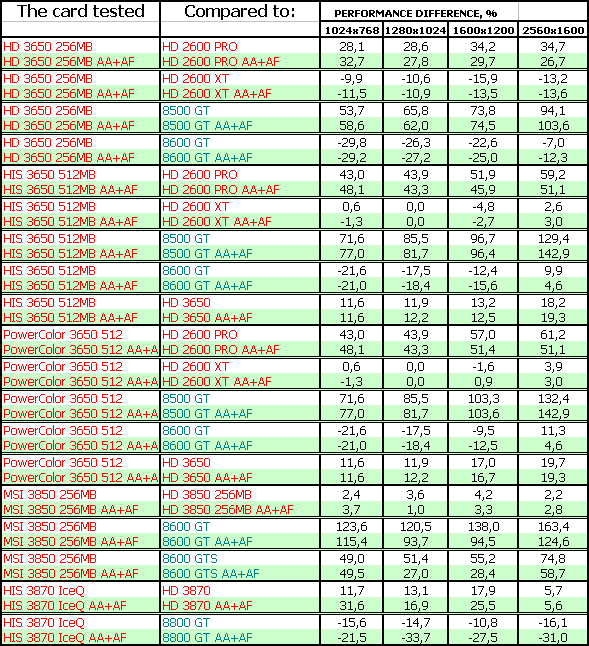

Call Of Juarez
Результаты тестов (ДИАГРАММЫ!!!): СoJ
Company Of Heroes
Результаты тестов (ДИАГРАММЫ!!!): CoH
3DMark05: MARKS
Результаты тестов (ДИАГРАММЫ!!!): 3DMark05 MARKS
3DMark06: SHADER 2.0 MARKS
Результаты тестов (ДИАГРАММЫ!!!): 3DMark06 SM2.0 MARKS
3DMark06: SHADER 3.0 MARKS
Результаты тестов (ДИАГРАММЫ!!!): 3DMark06 SM3.0 MARKS

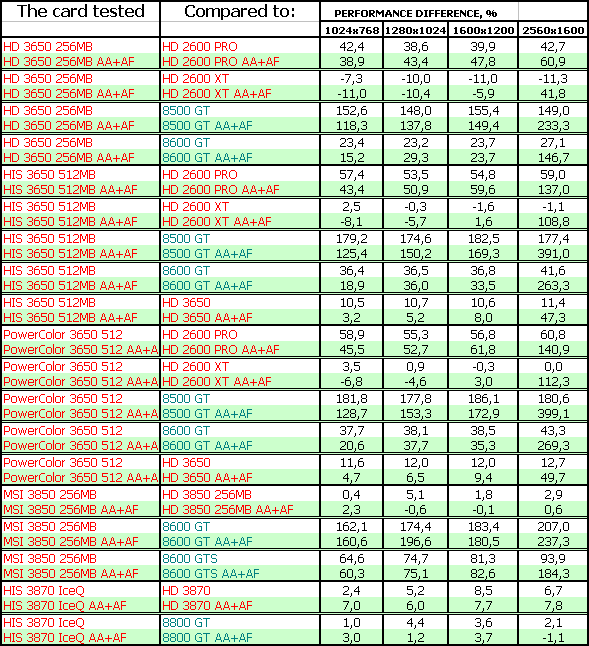

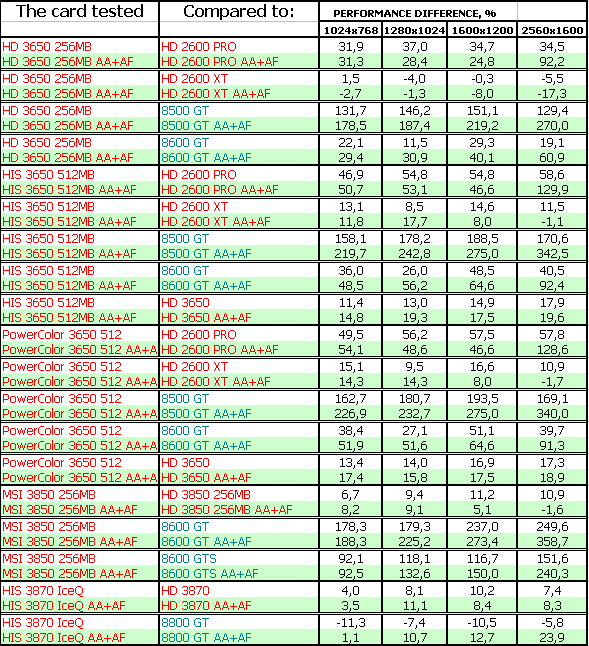

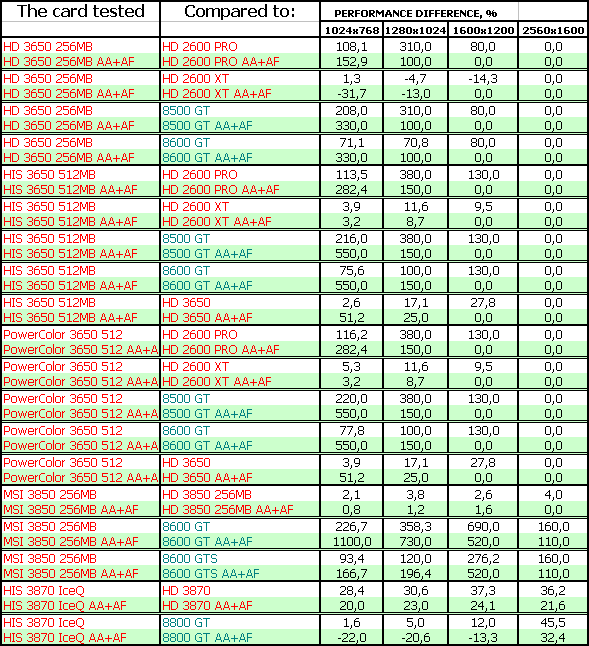

Ну как и следовало ожидать, RADEON HD 3650 в целом себя показал именно близким сородичем RADEON HD 2600 XT, отставая от последнего ровно настолько, насколько меньше частоты работы той или иной карты на 3650. Понятно, что внедрение DirectX 10.1 в 3650, чего нет у 2600-й серии, будет превозноситься маркетологами, однако реально это мало чего даст пользователю, ибо пока и игр таких нет, да и скорость работы этих плат такова, что в мощные и красивые игры без выключения многих эффектов играть просто невозможно (посмотрите на результаты в том же CRYSIS). То есть следует еще раз напомнить читателю, что покупая карты такого уровня, не следует думать, что сможете включить все красоты и эффекты в последних играх и получите приемлемую скорость.
Таким образом полностью подтвержден мой начальный тезис о том, что 3650 — это по сути та же самая карта, что и 2600 PRO/XT. Не обольщайтесь цифре «3» в начале номера. Это лишь хитрый трюк, обозначающий лишь перевод ядра на новый техпроцесс, внедрение DX10.1, ну и улучшение работы с AVIVO (это мы пока не проверяли). Но стоит отметить одну важную деталь: цена. Она обещает быть ниже, чем у RADEON HD 2600-серии, и по сути 3650 идет им на смену (2600-я серия снимается с производства). То есть это где-то около 100 долларов США, может чуть выше. Особое внимание хочу обратить на комплектацию карт 512-мегабайтами памяти. Даже у таких карт, нормальная играбельность которых может быть получена только в низких разрешениях, ощущается, что такой объем памяти скоро должен стать стандартом. И минимальным. И 256 мегабайт уйдут в прошлое, как ушли уже 128 мегабайт и т.д.
Что касается остальных карт, то рассмотрим их по порядку.
HIS IceQ RADEON HD 3650 Turbo 512MB PCI-E — улучшенный вариант середнячка 3650, и по частотам, и по СО. Очень неплохой вариант для покупки, если цена будет адекватной. Ну и не следует забывать про то, что СО «двухэтажная».
HIS IceQ III RADEON HD 3870 Turbo 512MB PCI-E — по сути самый лучший на сегодня 3870 из всех, что есть на рынке. Да, продукт не дотягивает до уровня 8800GT, и поэтому должен быть дешевле последнего. А при выполнении данного условия — самый хороший выбор (но следует подождать выхода Geforce 9600, который может и пошатнуть позиции 3870-карт). Если же карты серии 3870 будут равны по цене, не говоря уж о том, если они дороже, чем Geforce 8800 GT, то предпочтение следует отдавать последним.
MSI RADEON HD 3850 OC 256MB PCI-E — стандартная эталонная карта, лишь чуть-чуть разогнанная. Ничем более особенным не отличается, комплект поставки скромный. Поэтому смотрите на цены и делайте выводы. Все остальные выводы по 3850 мы сделали уже ранее.
Powercolor RADEON HD 3650 Extreme 512MB PCI-E — на сегодня самый лучший вариант 3650, вернее, реализация. И высокие частоты, делающие эту карту равной 2600 ХТ по производительности, и очень эффективный кулер.
Выбор, как обычно, за нашими читателями. Мы даем лишь информацию о том или ином продукте, но не даем прямых указаний по выбору того или иного изделия.
И еще один момент, который мы будем повторять из обзора в обзор. Придя к решению о самостоятельном выборе трехмерного ускорителя, то бишь видеокарты в своем компьютере, пользователь должен осознавать, что он меняет одну из основных составляющих работы его системного блока, которая может потребовать дополнительной настройки для более лучшего быстродействия или включения ряда качественных функций. Это не конечный потребительский продукт, а комплектующее звено. И поэтому пользователь должен понимать, что для получения наибольшей отдачи от новой видеокарты ему придется познать некоторые азы трехмерной графики. Да и графики в целом. Если он не хочет этим заниматься, то не стоит приступать к самостоятельному апгрейду в этом плане: лучше приобретать готовые системные блоки с уже настроенным ПО (а также он будет обеспечен технической поддержкой со стороны компании-сборщика такого системника), либо приставки для игр, где ничего настраивать не надо, все включено что надо уже в самой игре.
Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших i3D-Speed и i3D-Quality.
По результатам исследования получают награду в номинации «Оригинальный дизайн» (за февраль) следующие карты:
- HIS IceQ III RADEON HD 3870 Turbo 512MB PCI-E
- Powercolor RADEON HD 3650 Extreme 512MB PCI-E
- HIS IceQ RADEON HD 3650 Turbo 512MB PCI-E
А в номинации «Отличная поставка» (за февраль) следующие карты:
- HIS IceQ III RADEON HD 3870 Turbo 512MB PCI-E
