Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Radeon R9 390X Gaming 8G 8192 МБ 512-битной GDDR5 PCI-E
Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.
Видеообзор

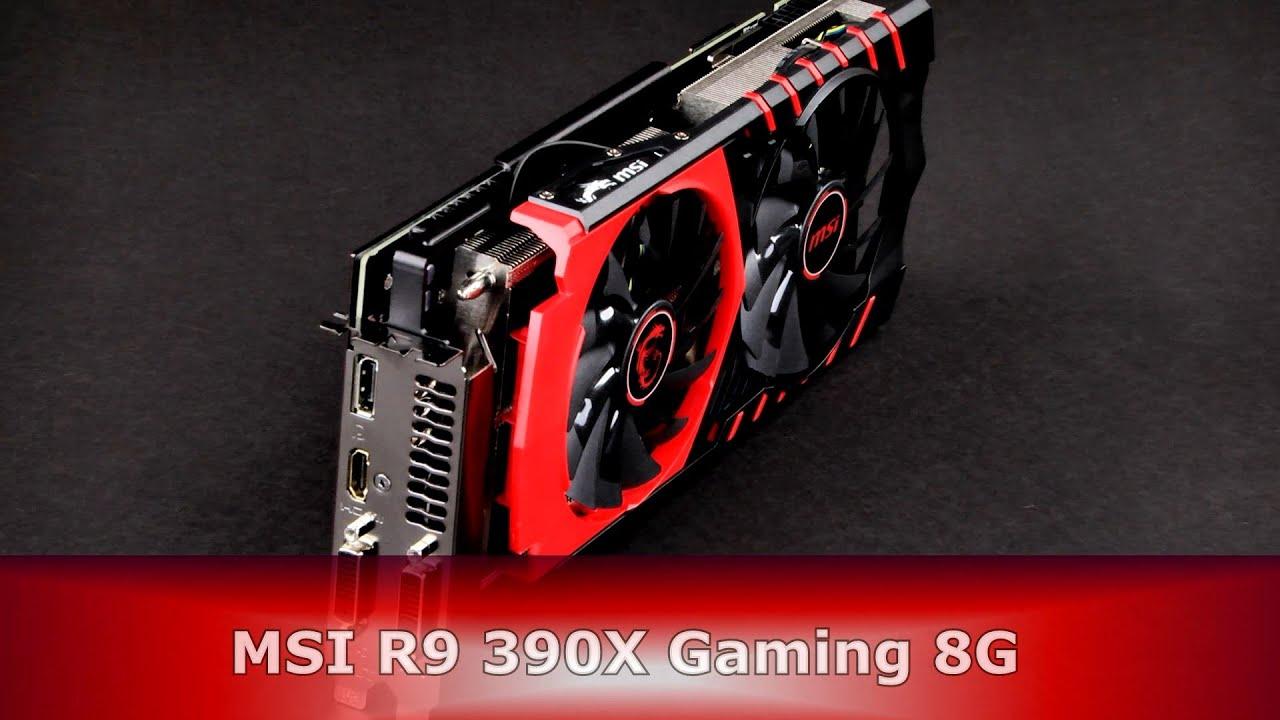

Для начала предлагаем посмотреть наш видеообзор ускорителя MSI Radeon R9 390X Gaming 8G:
Теперь давайте взглянем на спецификации устройства.
Устройство(а)
| MSI Radeon R9 390X Gaming 8G 8192 МБ 512-битной GDDR5 PCI-E | |||
|---|---|---|---|
| Параметр | Значение | Номинальное значение (референс) | |
| GPU | Radeon R9 390X (Grenada) | ||
| Интерфейс | PCI Express x16 | ||
| Частота работы GPU (ROPs), МГц | 1080 | 1050 | |
| Частота работы памяти (физическая (эффективная)), МГц | 1500 (6000) | 1500 (6000) | |
| Ширина шины обмена с памятью, бит | 512 | ||
| Число вычислительных блоков в GPU | 44 | ||
| Число операций (ALU) в блоке | 64 | ||
| Суммарное число операций (ALU) | 2816 | ||
| Число блоков текстурирования (BLF/TLF/ANIS) | 176 | ||
| Число блоков растеризации (ROP) | 64 | ||
| Размеры, мм | 280×115×50 | 275×100×35 | |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 | |
| Цвет текстолита | черный | черный | |
| Энергопотребление | Пиковое в 3D, Вт | 280 | 275 |
| В режиме 2D, Вт | 55 | 52 | |
| В режиме «сна», Вт | 3 | 3 | |
| Уровень шума | В режиме 2D, дБА | 21 | 21 |
| В режиме 2D (просмотр видео), дБА | 20,5 | 21 | |
| В режиме максимального 3D, дБА | 45 | 41 | |
| Выходные гнезда | 2×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | 2×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 | |
| Поддержка многопроцессорной работы | CrossFire | ||
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 | |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 | |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 | |
| Максимальное разрешение 2D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Максимальное разрешение 3D | Display Port | 4096×2160 | |
| HDMI | 4096×2160 | ||
| Dual-Link DVI | 2560×1600 | ||
| Комплектация локальной памятью | |
|---|---|

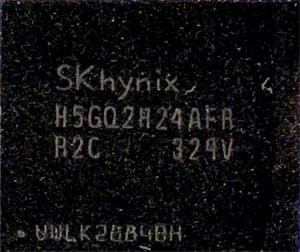

Картa имеeт 8192 МБ памяти GDDR5 SDRAM, размещенной в 16 микросхемах по 4 Гбит (на лицевой стороне PCB). Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

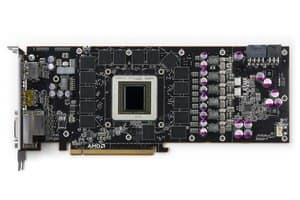

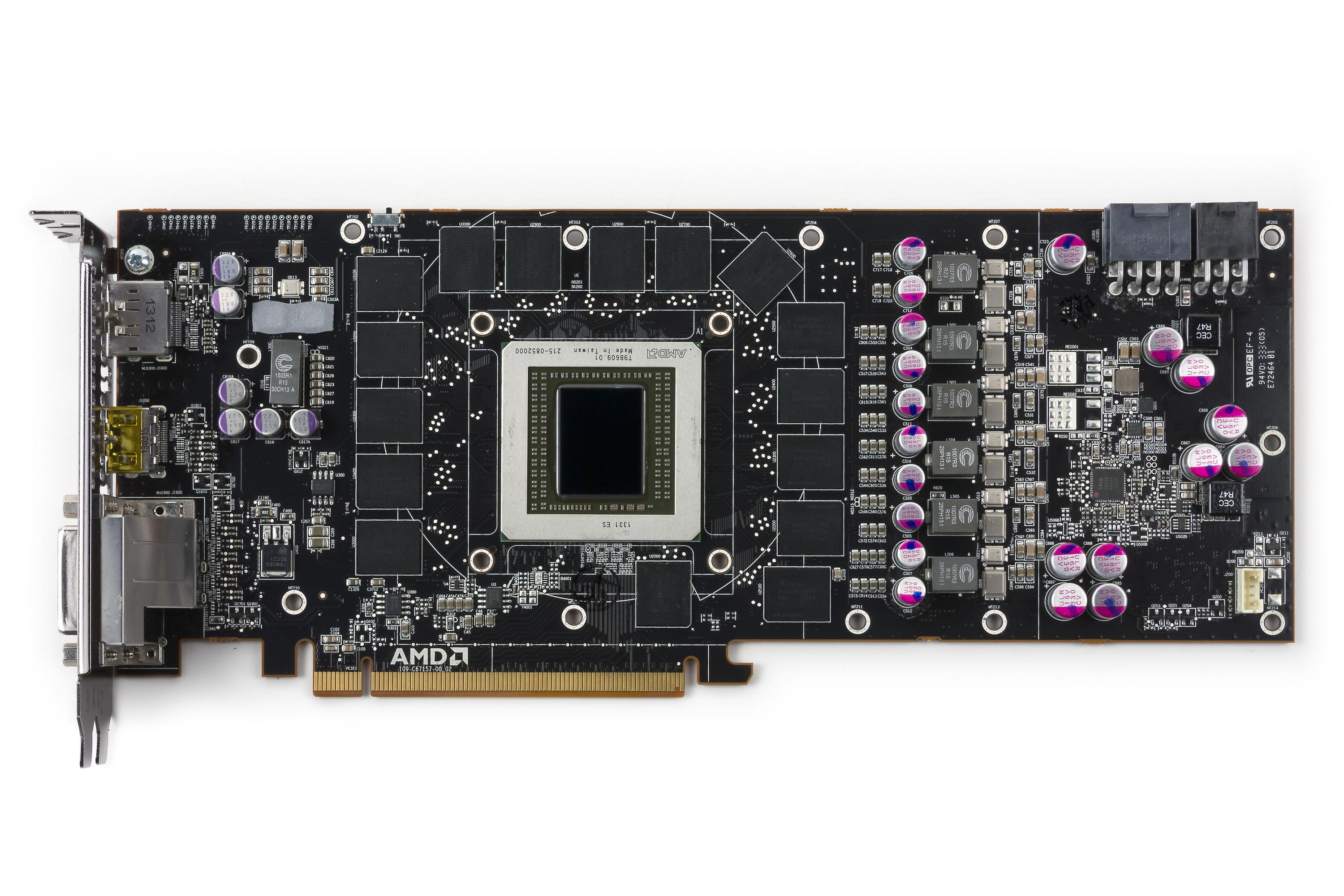

| Вид спереди | |
| MSI Radeon R9 390X Gaming 8G 8192 МБ 512-битной GDDR5 PCI-E | Reference card AMD Radeon R9 390X |
 |  |

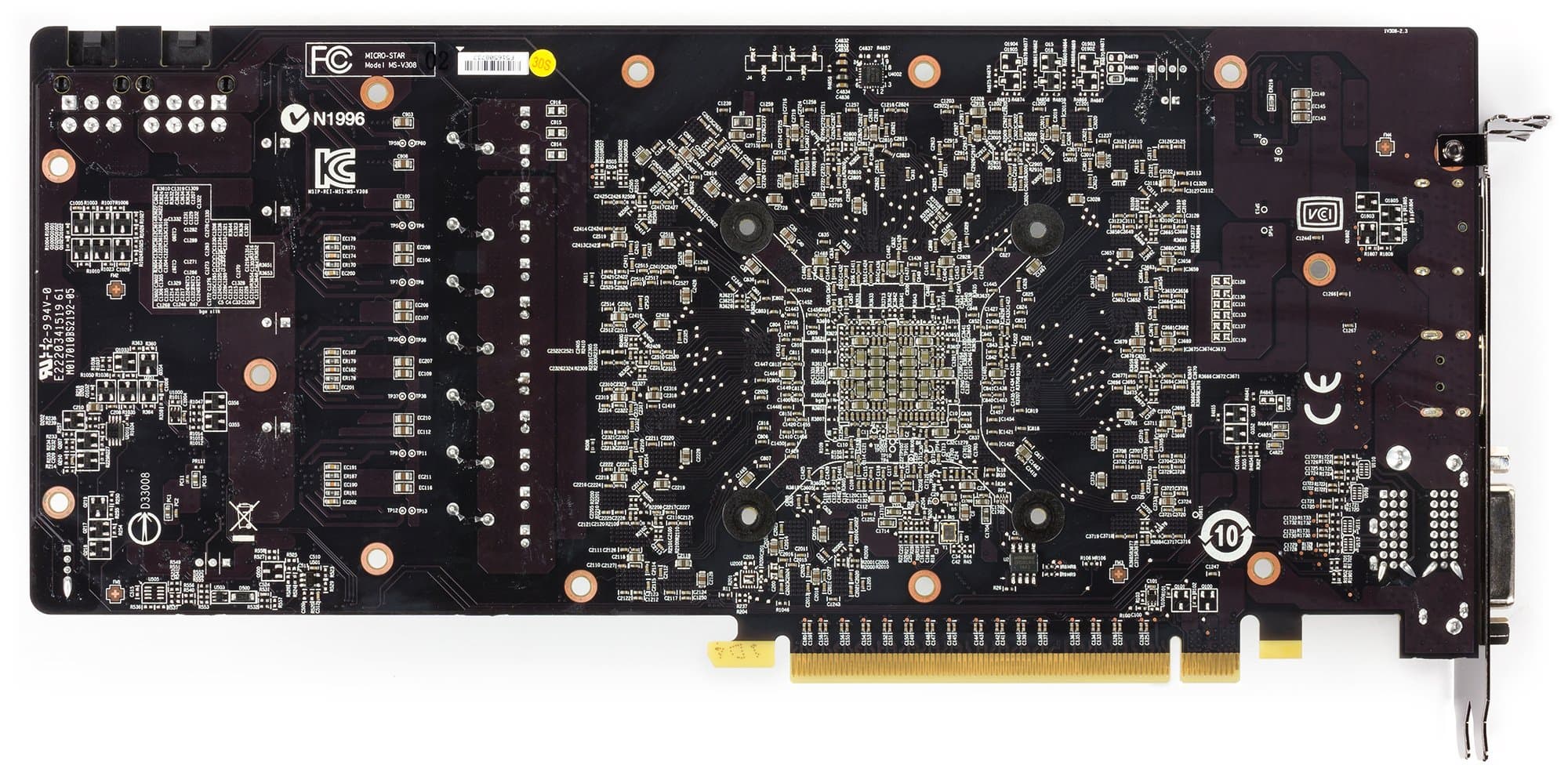

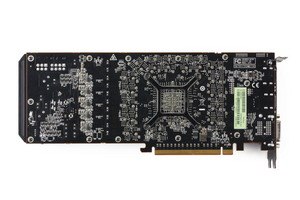

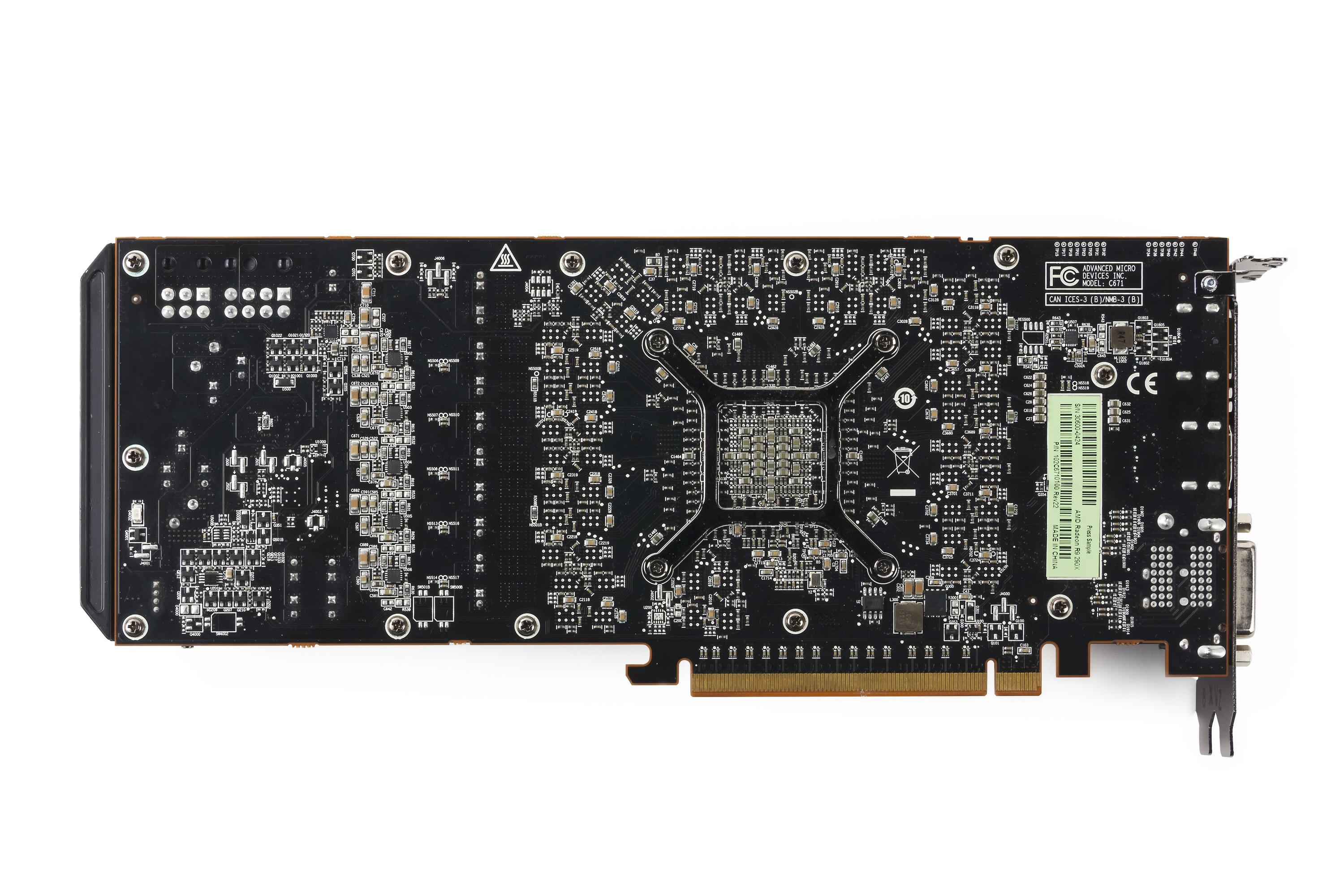

| Вид сзади | |
| MSI Radeon R9 390X Gaming 8G 8192 МБ 512-битной GDDR5 PCI-E | Reference card AMD Radeon R9 390X |
 |  |

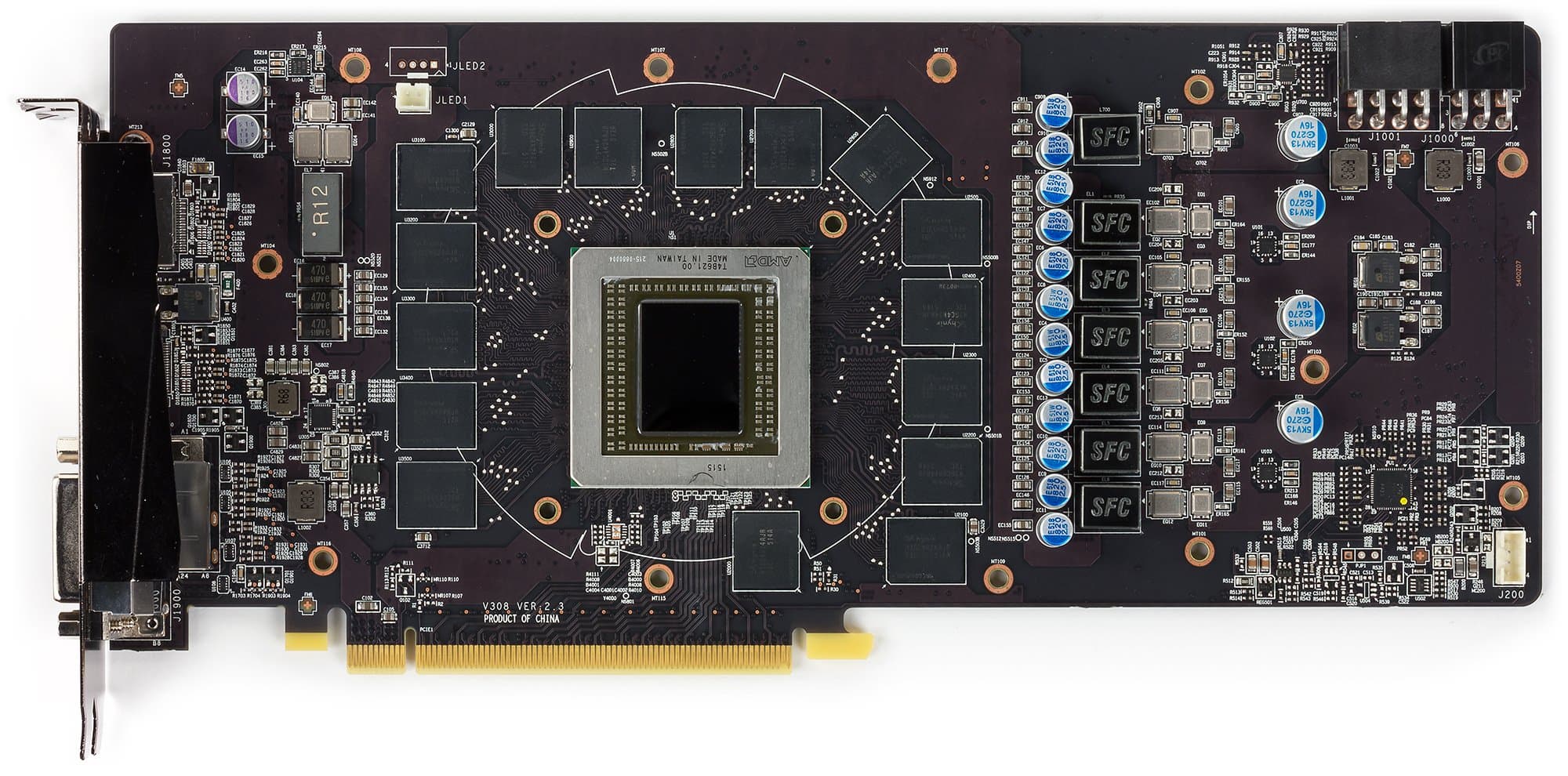

PCB у данной карты спроектирована инженерами MSI, но отличается от референс-дизайна лишь в области системы питания. Используется цифровой контроллер NCP81022 компании On Semiconductor, управляющий 6+1-фазной схемой питания. Хотим снова отметить, что в ряде серий MSI (включая Gaming) используются компоненты, соответствующие американскому военному стандарту Military Class IV — например, катушки Super Ferrite Choke (SFC) с сердечником из феррита с высокой проводимостью, которые должны демонстрировать повышенные на 30% энергоемкость и на 20% энергоэффективность.

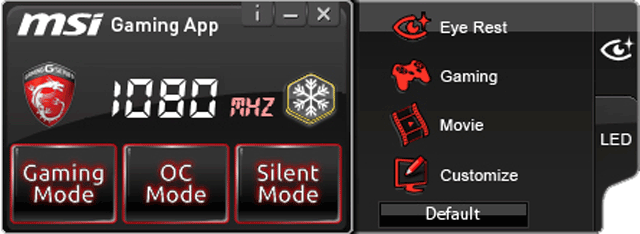

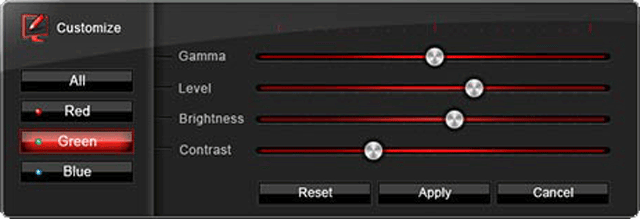

Данный ускоритель MSI имеет три режима работы: OC (разогнанный, самый производительный), Gaming (игровой, используется по умолчанию) и Silent (тихий). Указанные режимы отличаются между собой тактовыми частотами графического процессора R9 390X: 1100 МГц в режиме разгона, 1080 МГц в игровом и 1050 МГц в тихом режиме. Видеопамять работает на частоте в 1500 (6000) МГц в режимах Gaming и Silent и на частоте 1525 (6100) МГц в режиме разгона. Управление режимами и их переключение возложены на фирменную утилиту MSI, которая поставляется с картой на диске (также ее можно загрузить с сайта компании). С помощью этой утилиты можно к тому же задать режим подсветки логотипа MSI на торце видеокарты. Мы изучаем работу карты в режиме по умолчанию, поскольку именно в таком виде ускорители использует свыше 90% потребителей.
| Система охлаждения | |
|---|---|

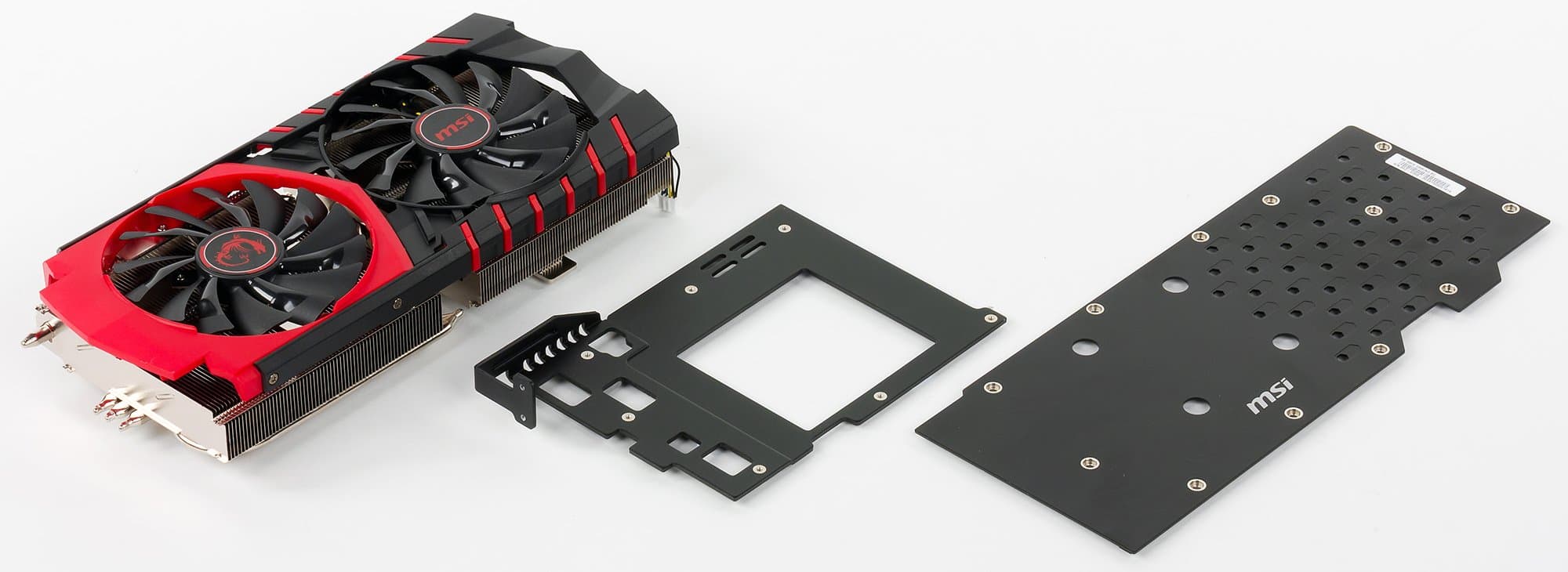

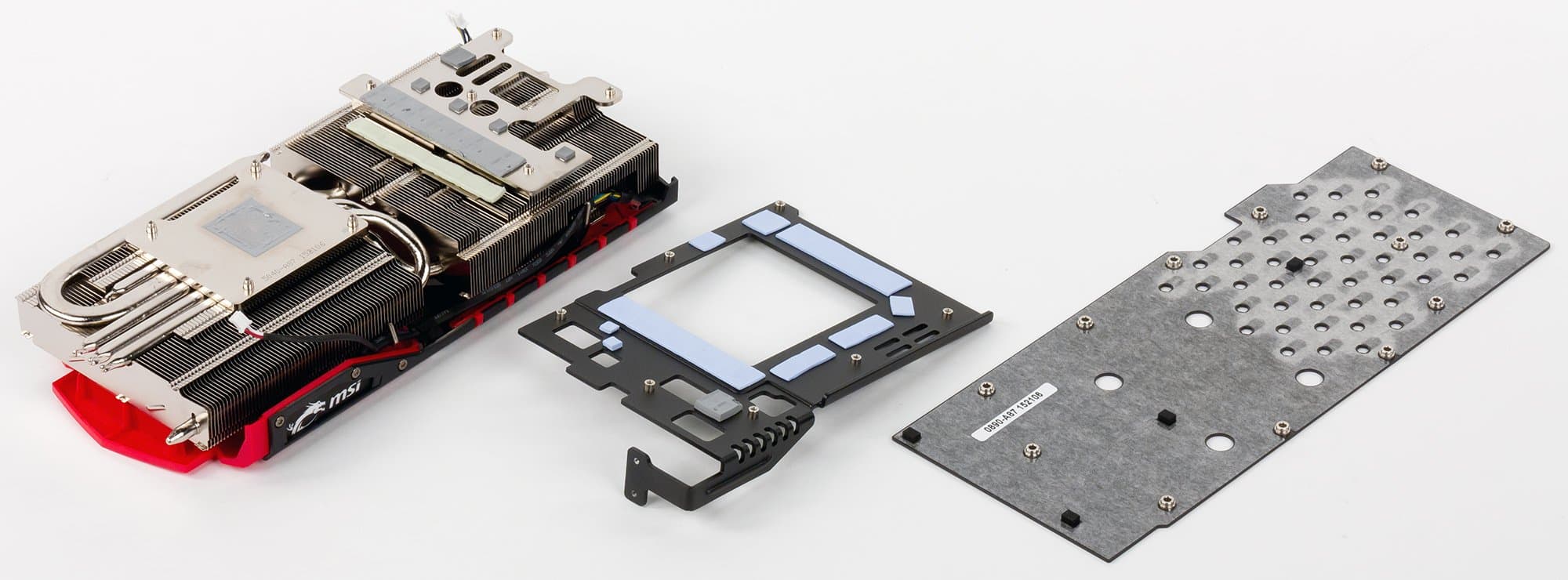

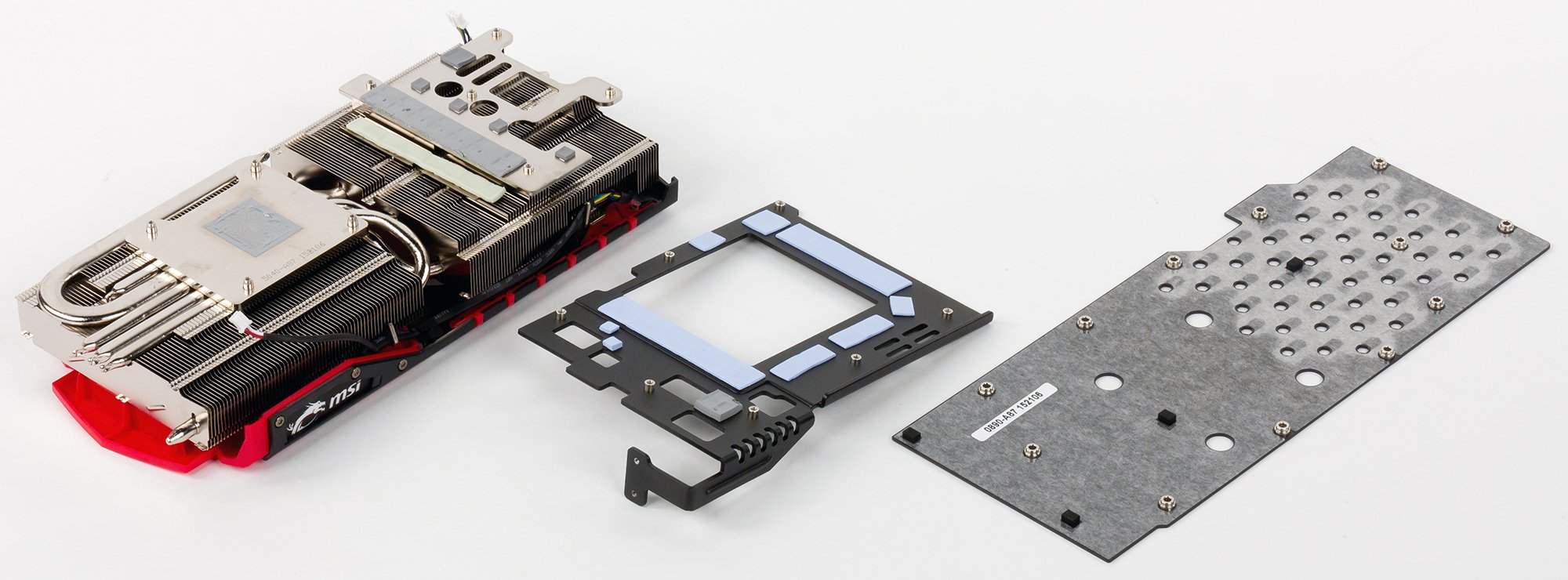

Для карты традиционно применен кулер серии TwinFrozr. Его основой является сдвоенный радиатор из медного сплава с никелированными пластинами, части которого соединены тепловыми трубками, идущими через основание-подошву и пронизывающие пластины радиатора для равномерного распределения отведенного от ядра тепла. Сверху радиатор накрыт кожухом с двумя вентиляторами типа Torx Fans с чередующимися лопастями, различающимися углами выброса воздуха. Эта форма позволяет при той же частоте вращения, что и у обычного вентилятора, получать на 19% более сильный воздушный поток. Вентилятор в красном ободе при необходимости может легко извлекаться из СО без ее демонтажа в целом. СО обладает очень полезным свойством останавливать вентиляторы, если температура GPU ниже 60-62 градусов. Микросхемы памяти охлаждаются отдельной пластиной-радиатором, а для охлаждения силовых транзисторов используется еще одна небольшая подошва на основном радиаторе. Под нагрузкой максимальная температура не превысила 84 градусов, что является приемлемым результатом для видеокарты такого уровня. Минусом может показаться слишком шумный кулер. |  |
 | |

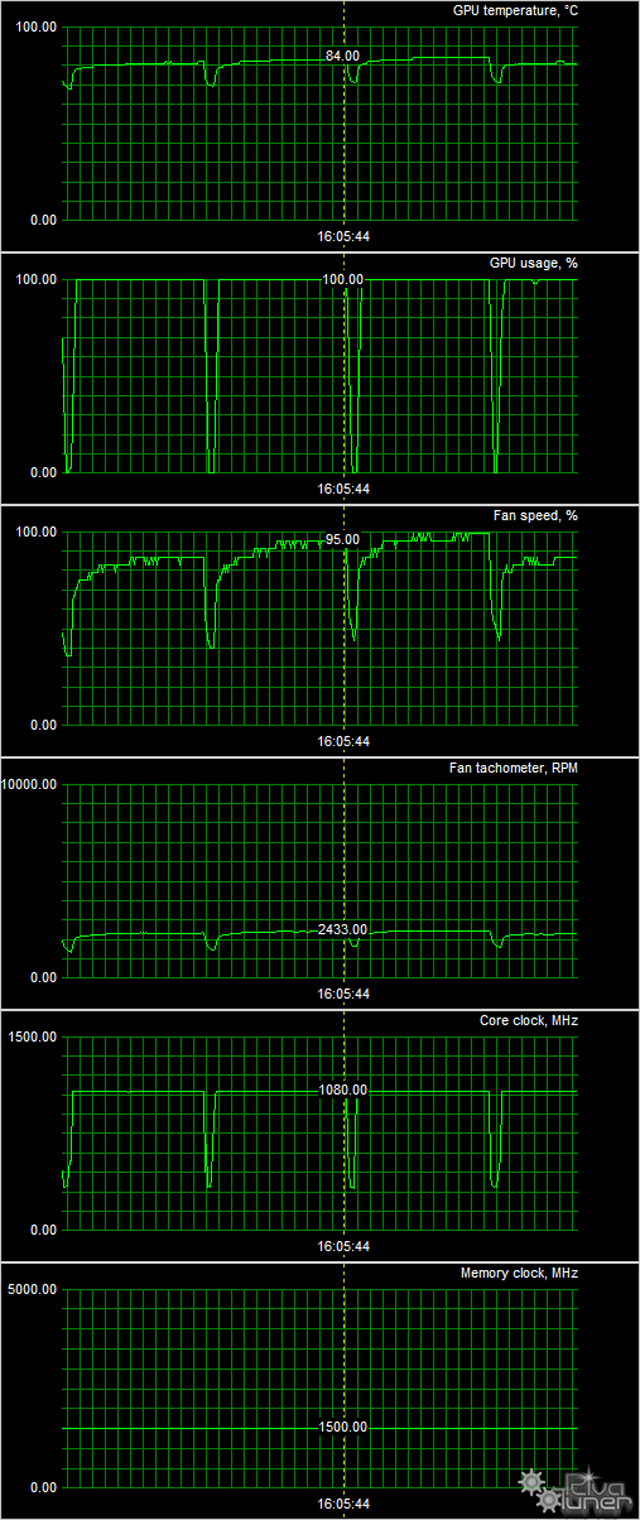

| Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D температура составляла 33 °C, вентиляторы не работали, шум достигал 21 дБА.
При просмотре фильма с аппаратным декодированием температура медленно поднималась до 62 °C, вентиляторы запускались и работали на частоте вращения 550 оборотов в минуту, уровень шума почти не изменялся (20,5 дБА).
В режиме максимальной нагрузки в 3D температура достигала 84 °C, вентиляторы при этом раскручивались до 2400 с лишним оборотов в минуту, шум вырастал до 45 дБА — это весьма серьезный уровень.

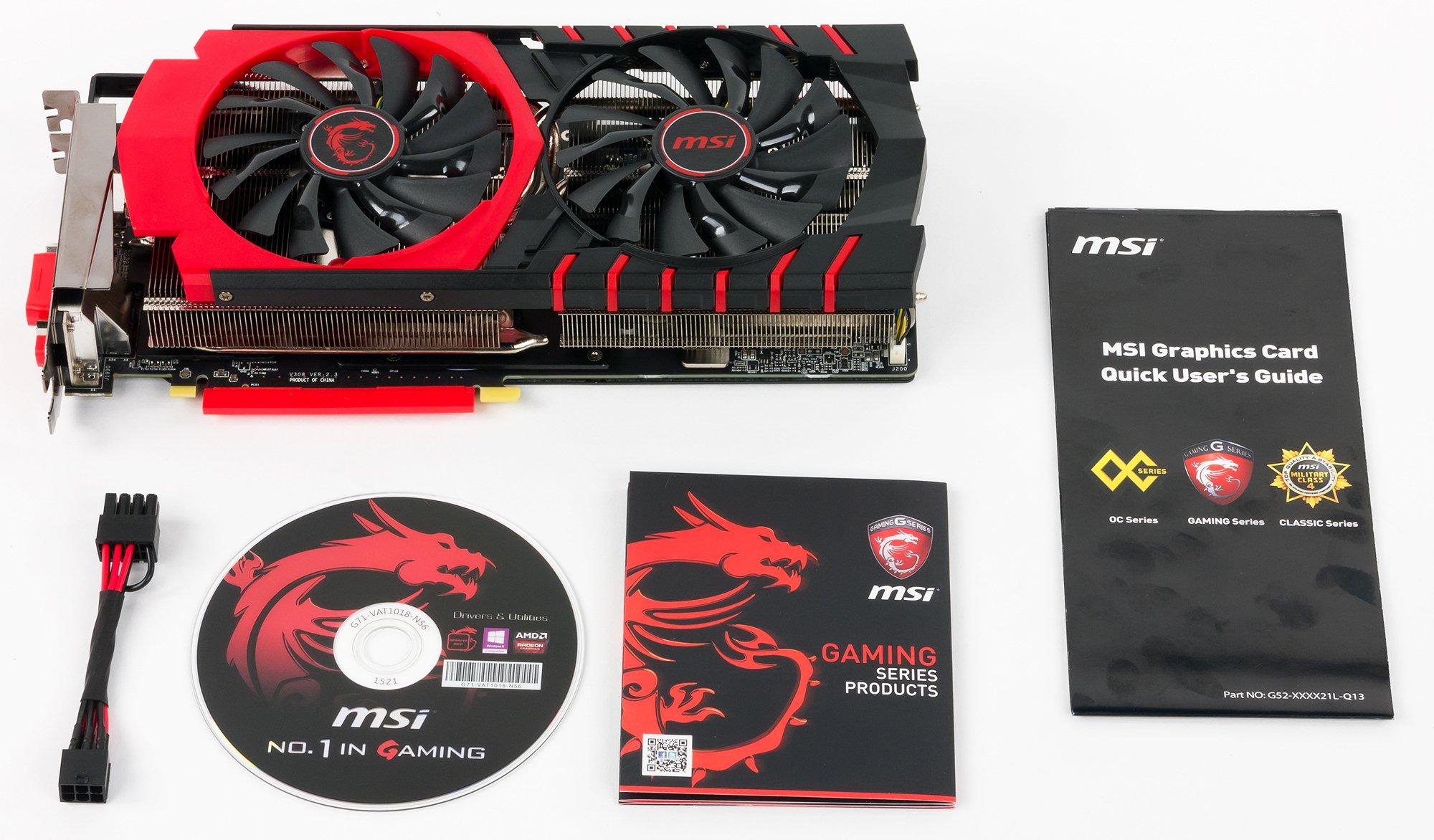

| Комплектация | |
|---|---|

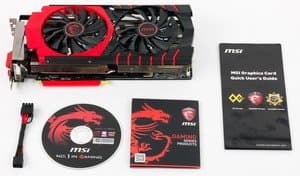

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания. |  |

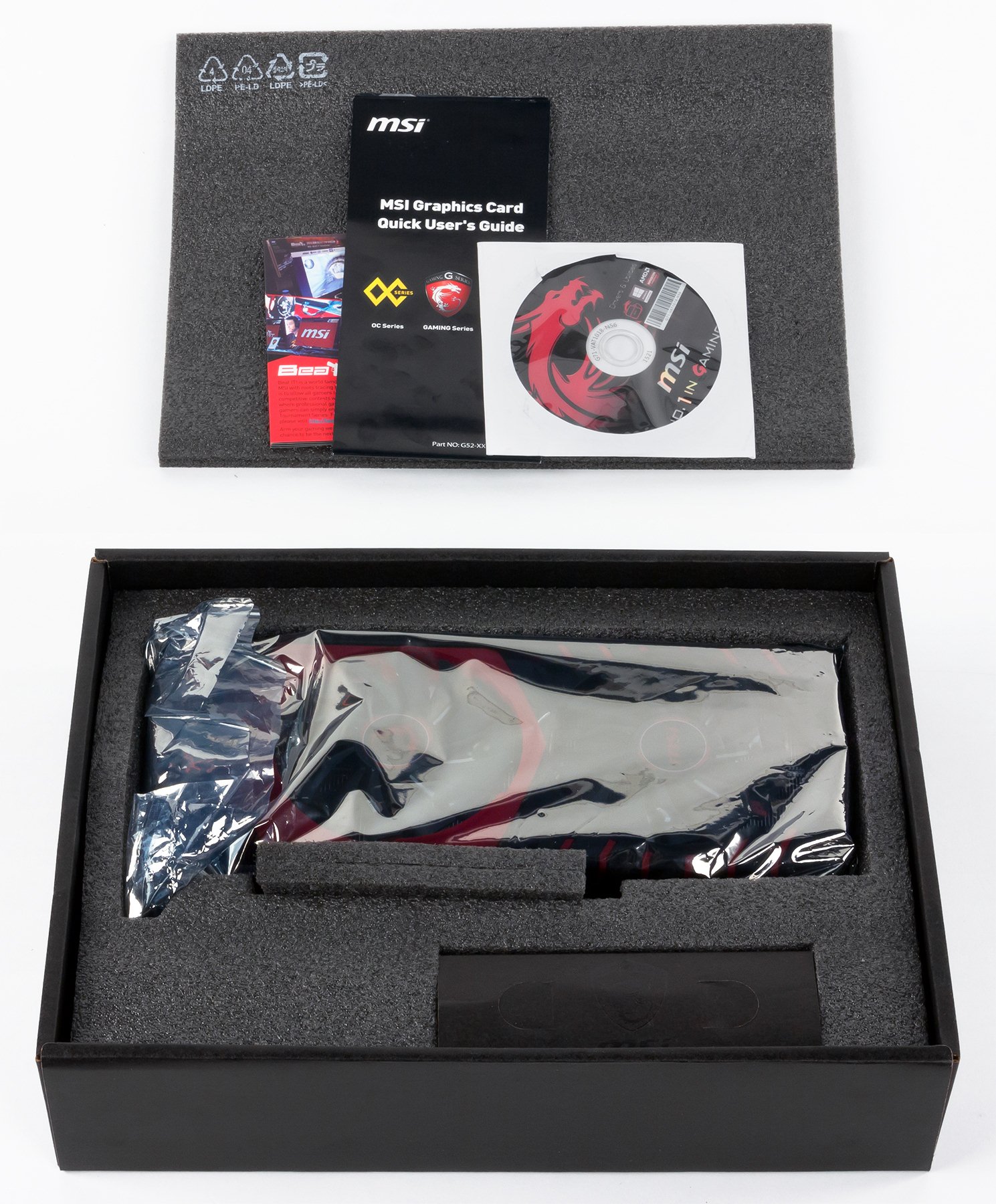

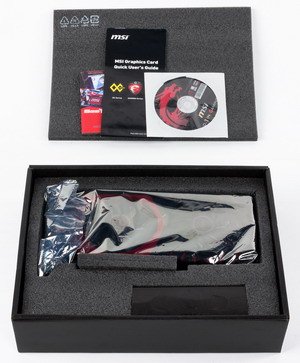

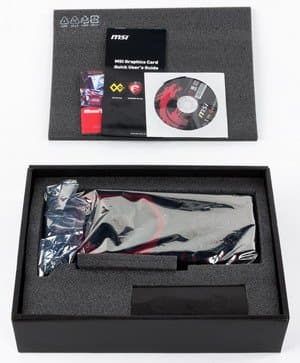

| Упаковка (карта попала к нам без внешней коробки) | |
|---|---|
| - |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
- процессор Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 15.6 Omega;
- драйверы Nvidia версии 353.30;
- VSync отключен.
Список инструментов тестирования
Методику тестирования и все настройки можно посмотреть здесь.
- BioShock Infinite (Irrational Games/2K Games)
- Watch Dogs (Ubisoft)
- Grand Theft Auto V (Rockstar Games/Rockstar Games)
- The Witcher 3: Wild Hunt (CD Projekt RED)
- Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment)
- 3DMark (2013) (FutureMark)
- Metro: Last Light (4A Games/Deep Silver)
- Battlefield 4 (EA Digital Illusions CE/EA)
- Dragon Age: Inquisition (BioWare/EA)
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Grand Theft Auto V
- The Witcher 3: Wild Hunt
- Middle-earth: Shadow of Mordor
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Dragon Age: Inquisition
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 390X и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина июля 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 09 | MSI R9 390X Gaming 8192 МБ, 1080/1080/6000 | 2110 | 397 | 532 |
| 10 | R9 390X 8192 МБ, 1050/1050/6000 | 2110 | 400 | 527 |
| 11 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 2080 | 380 | 547 |
| 12 | GTX 980 4096 МБ, 1126—1266/7000 | 2040 | 334 | 610 |
Комментарий к Рейтингам iXBT.com
Согласно позиционированию AMD, а также ценовым раскладам, конкурентом для Radeon R9 390X является Geforce GTX 980 (а также уже покидающий рынок GTX 780 Ti). Наши исследования показали, что Radeon R9 390X в большинстве тестов оказался самым производительным в этой группе, заняв в итоге первое место.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина июля 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 22 | R9 390X 8192 МБ, 1050/1050/6000 | 400 | 2110 | 527 |
| 23 | MSI R9 390X Gaming 8192 МБ, 1080/1080/6000 | 397 | 2110 | 532 |
| 24 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 380 | 2080 | 547 |
| 25 | GTX 980 4096 МБ, 1126—1266/7000 | 334 | 2040 | 610 |
Комментарий к Рейтингам полезности
Согласно ценовым раскладам по уже появившимся в продаже картам на базе Radeon R9 390X, а также довольно давно продающимся Geforce GTX 980, новинка в лице ускорителя AMD оказалась более выгодным приобретением, нежели конкурент. Рассмотренная карта MSI чуть-чуть уступает усредненному Radeon R9 390X, так как стоит немного дороже при той же производительности.
MSI Radeon R9 390X Gaming 8G 8192 МБ 512-битной GDDR5 PCI-E — современный и быстрый (несмотря на то, что ядро у него весьма старое) ускоритель топового класса, имеющий очень большой объем локальной памяти (самые современные игры требуют минимум 4 гигабайта памяти, а тут даже есть запас на будущее) и в большинстве тестов более производительный, нежели конкурент в лице Geforce GTX 980. Небольшой разгон на 20-30 МГц по ядру почти никакого влияния на скорость не оказывает, разница не выше 1-2%. Видеокарта имеет интересный кулер с легкосменяемым вентилятором, который, к сожалению, шумноват.
Итак, дело не в возрасте GPU — главное чтобы он имел полноценную поддержку современных 3D-технологий, а также чтобы карты на его основе предлагались по адекватным ценам и выгодно смотрелись на фоне конкурентов. Поэтому графическое ядро Hawaii (а ныне Grenada) может быть сегодня очень интересным и востребованным.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
В номинации «Оригинальный дизайн» (за июль 2015 года)
награду получила карта:
- MSI Radeon R9 390X Gaming 8G 8192 МБ 512-битной GDDR5 PCI-E
