Содержание
- Особенности устройств(а)
- Конфигурация тестового стенда, список инструментов тестирования
- Результаты тестов
- Выводы
Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Gainward Geforce GTX 970 Phantom 4096 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания Gainward основана в 1984 году в Китайской Республике (Тайвань). Изначально была одним из ведущих ОЕМ-производителей видеокарт, затем вышла на рынок под своим брендом. Прославилась своей серией Golden Sample, в которую входили ускорители, имеющие фабрично установленные повышенные частоты работы. К сожалению, из-за ошибок менеджмента компания Gainward потерпела крах в 2004 году. В 2005 году активы компании приобрела фирма Palit Microsystems (торговая марка Palit), после чего был образован холдинг Palit Group. Тогда же штаб-квартира была перенесена в Гонконг, а на Тайване оставлены офисы, занимающиеся исследованием и разработками (а также продажами на локальном рынке) раздельно для марок Palit и Gainward. Дочерняя структура Gainward имеет свои собственные департаменты разработок и развития, продаж и маркетинга.
Устройство(а)
| Gainward Geforce GTX 970 Phantom 4096 МБ 256-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Geforce GTX 970 (GM204) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1152—1342 | 1050—1178 |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 13/1152—1342 | 13/1050—1178 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 1664 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 104 | |
| Число блоков растеризации (ROP) | 64 | |
| Размеры, мм | 240×105×50 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 152/64/18 | 147/62/22 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×mini-HDMI 2.0, 3×mini-DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | Нет | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 2 | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

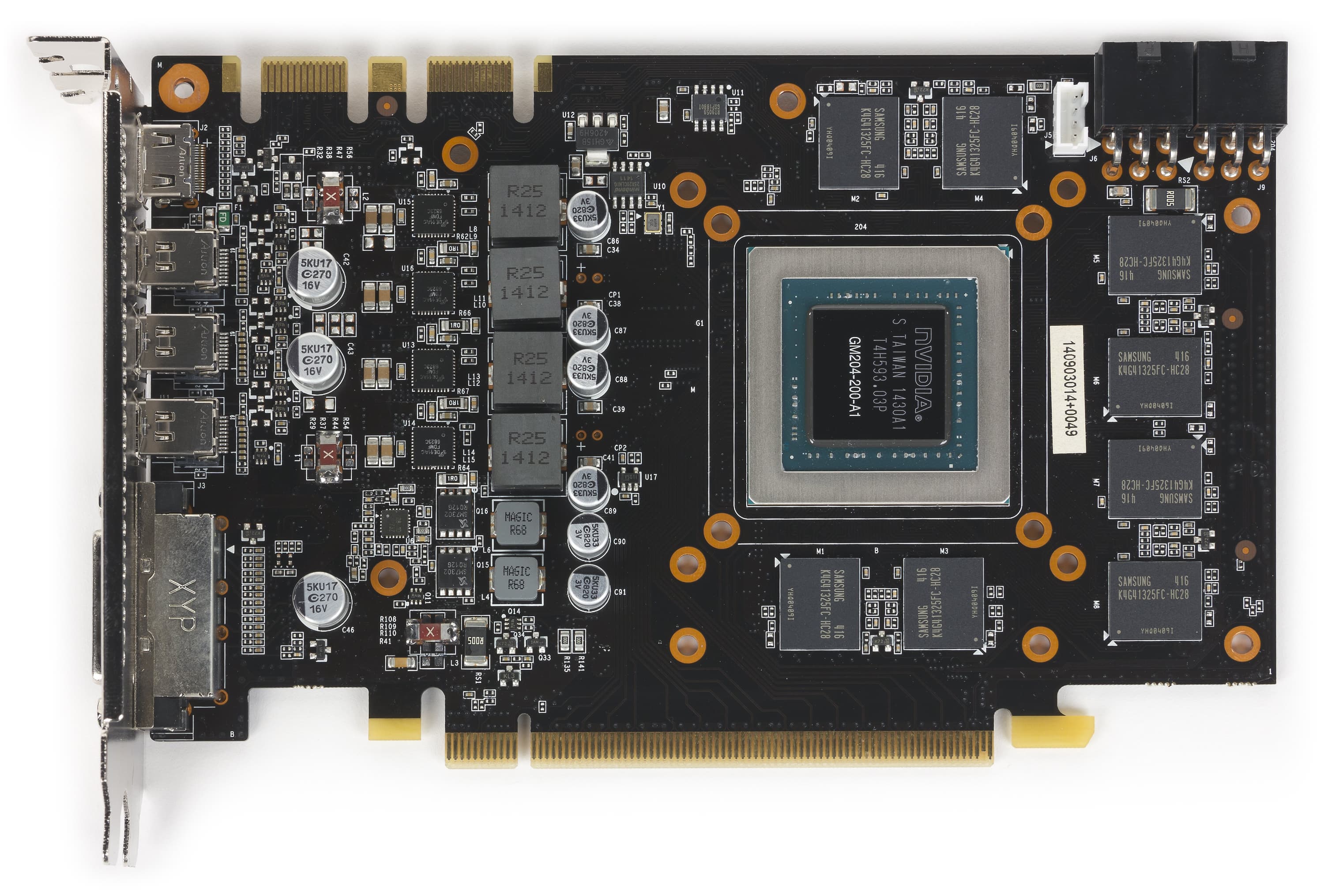

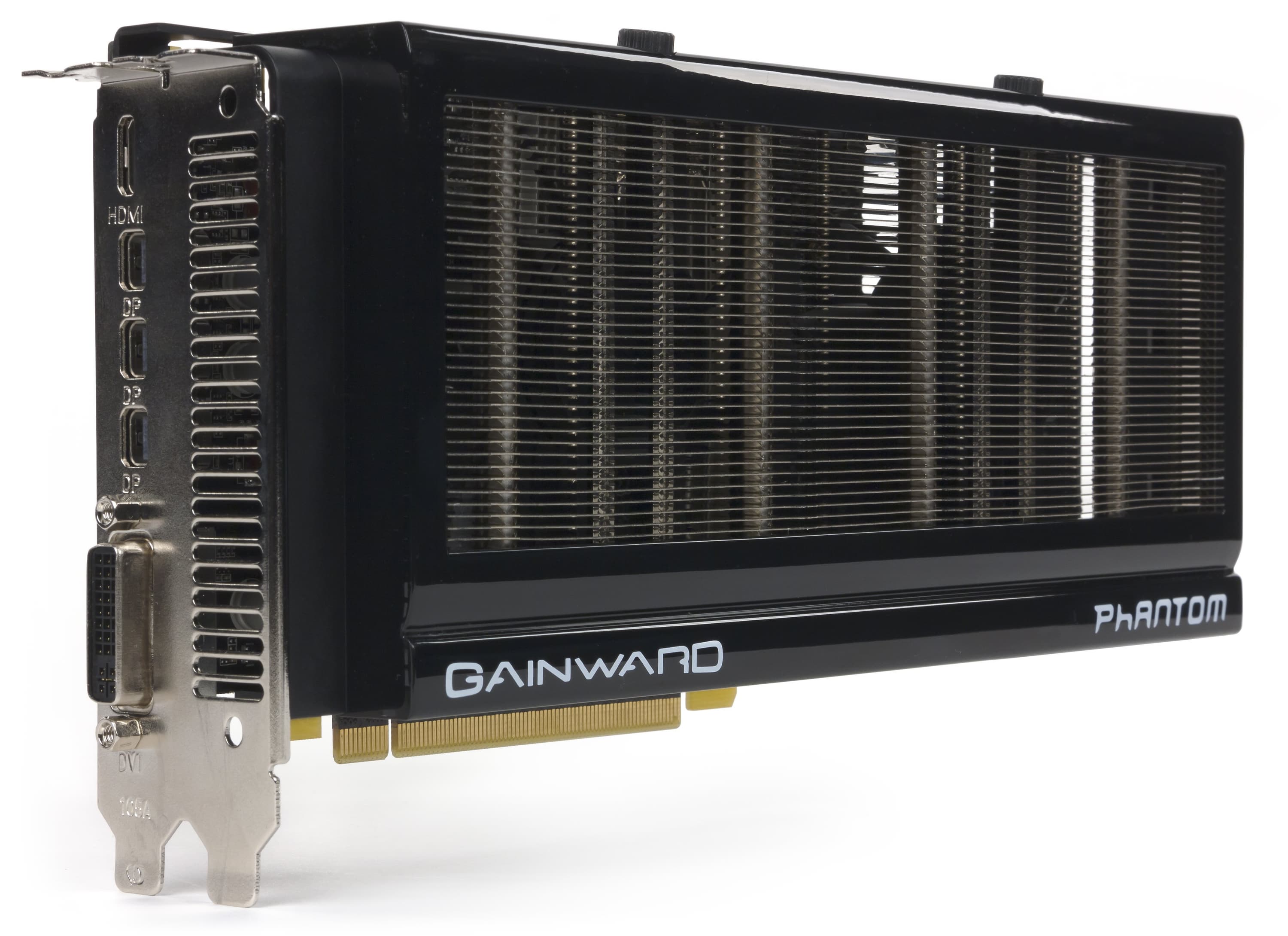

| Вид спереди | |
| Gainward Geforce GTX 970 Phantom 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 980 |
 |  |

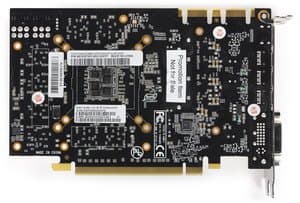

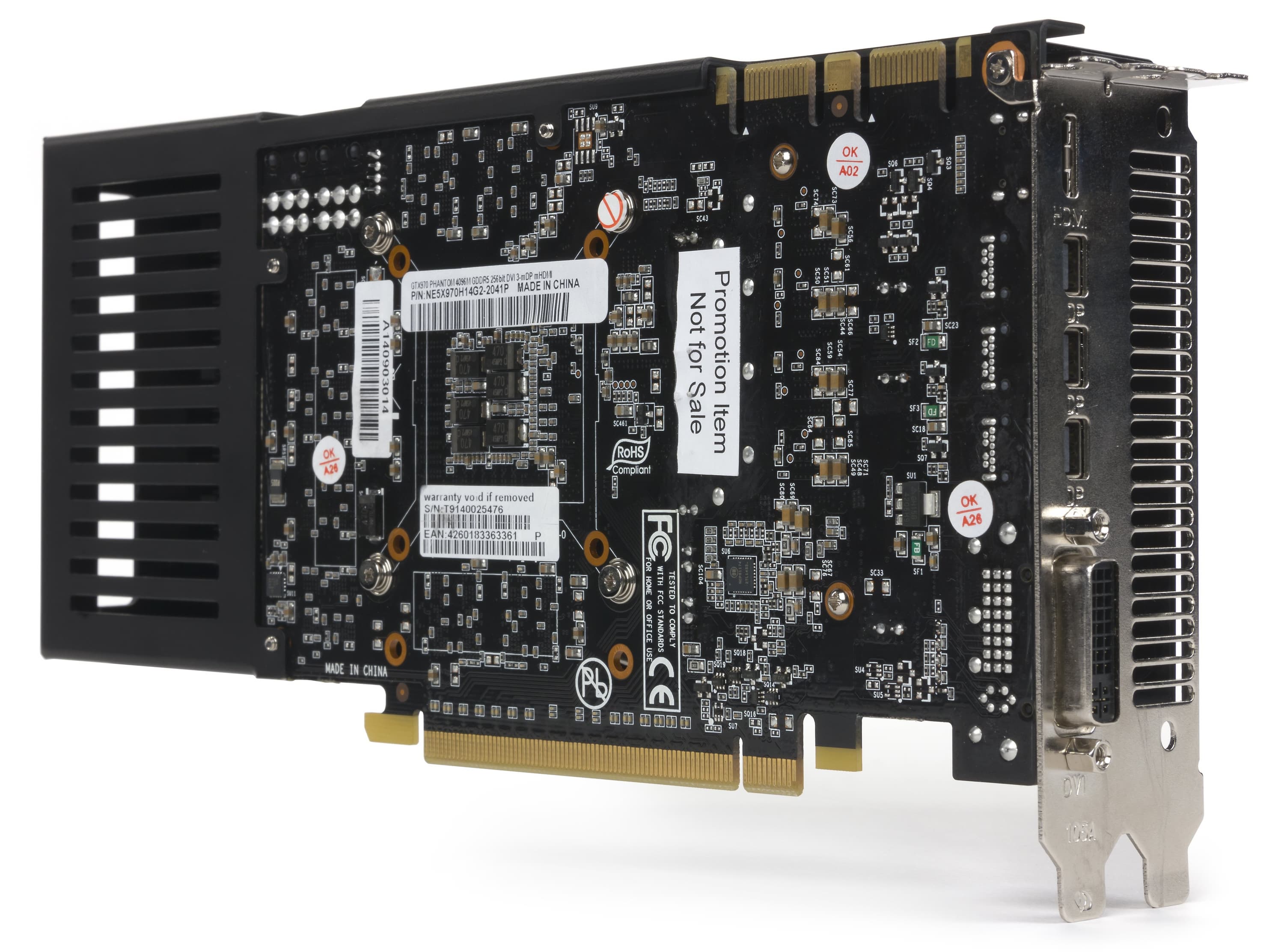

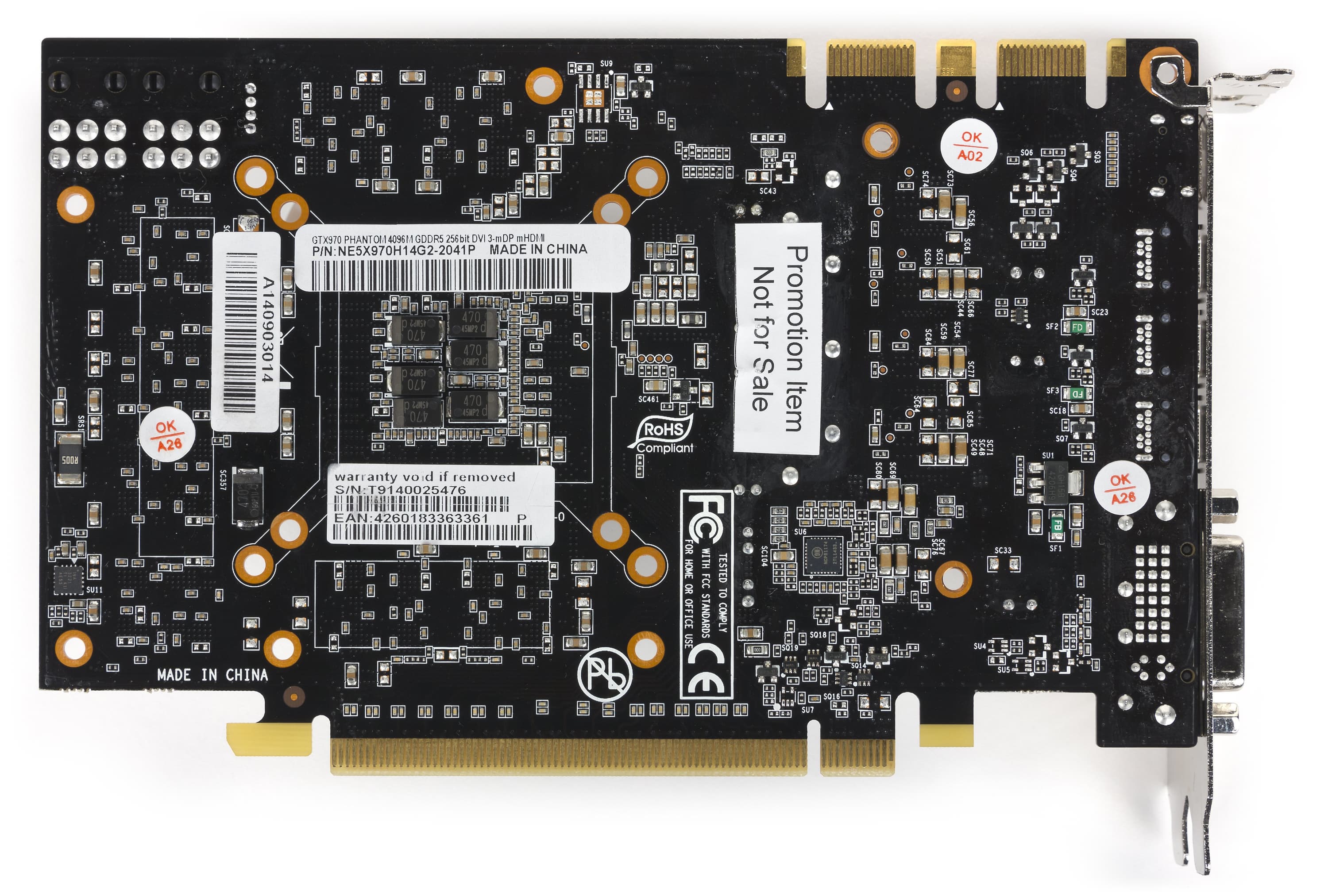

| Вид сзади | |
| Gainward Geforce GTX 970 Phantom 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 980 |
 |  |
Приходится сравнивать с GTX 980 по двум причинам: во-первых, оба ускорителя основаны на одном и том же физическом ядре (чипе) и имеют одинаковые разводки PCB в плане шины обмена с памятью; во-вторых, компания Nvidia не представила референс-карты GTX 970, уповая сразу на решения партнеров.
PCB у карты Gainward полностью переработана и кардинально отличается от референс-карты GTX 980. Прежде всего надо отметить компактность платы, она приобрела минимальные размеры и стала напоминать GTX 670, который примерно так же отличался от GTX 680. Схема питания стала 4-фазной. Несмотря на то, что изначально частоты работы ядра серьезно повышены, все же данный ускоритель не предназначен для оверклокеров, о чем говорит и система питания.
Еще стоит обратить внимание на видеовыходы: набор такой же, как у GTX 980, однако из-за желания разместить целых 5 разъемов на планке в одну линейку пришлось использовать мини-форматы для DP и HDMI.
| Система охлаждения | |
|---|---|

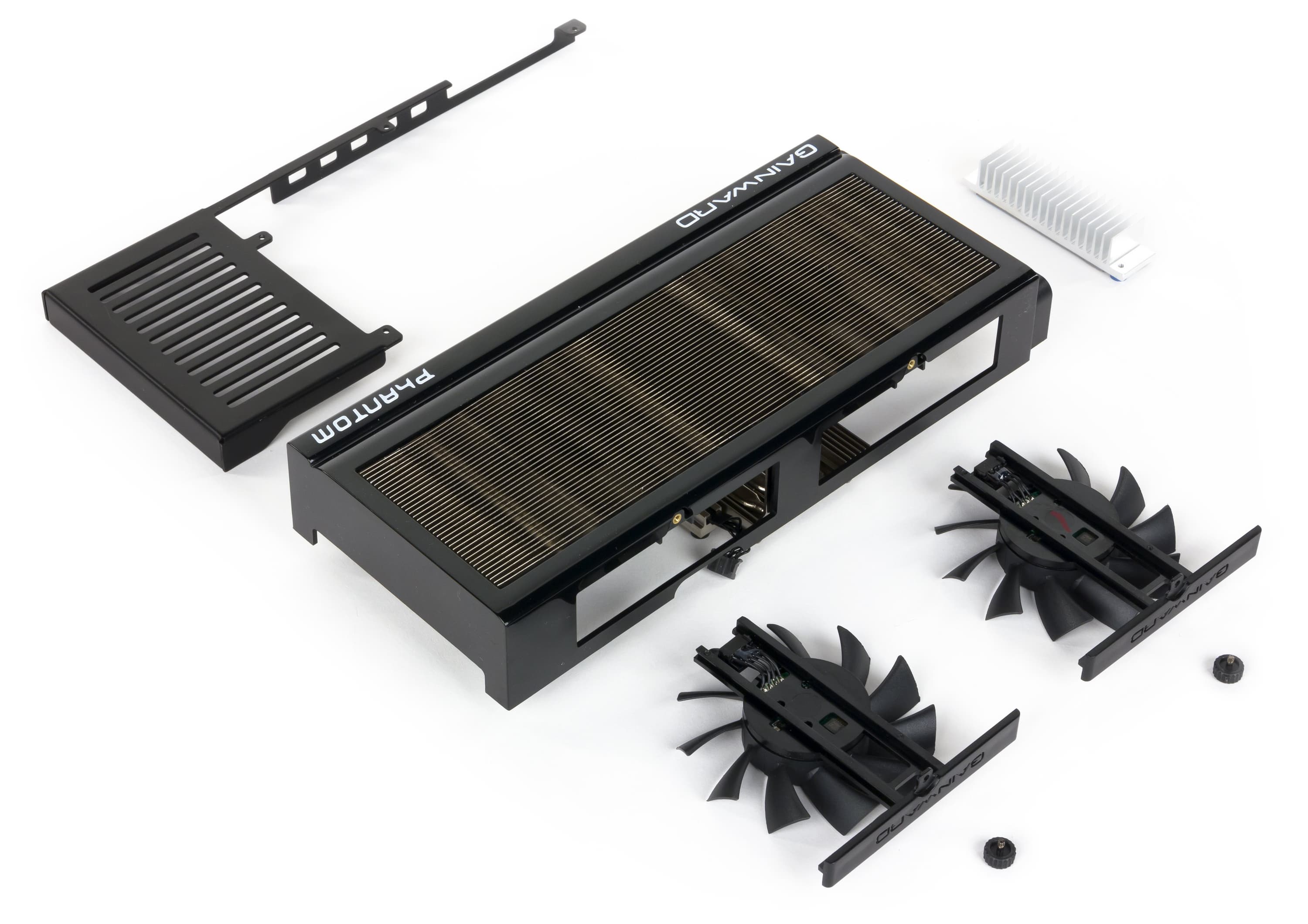

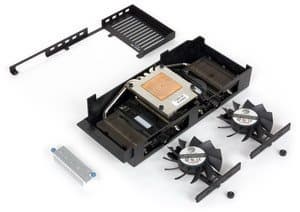

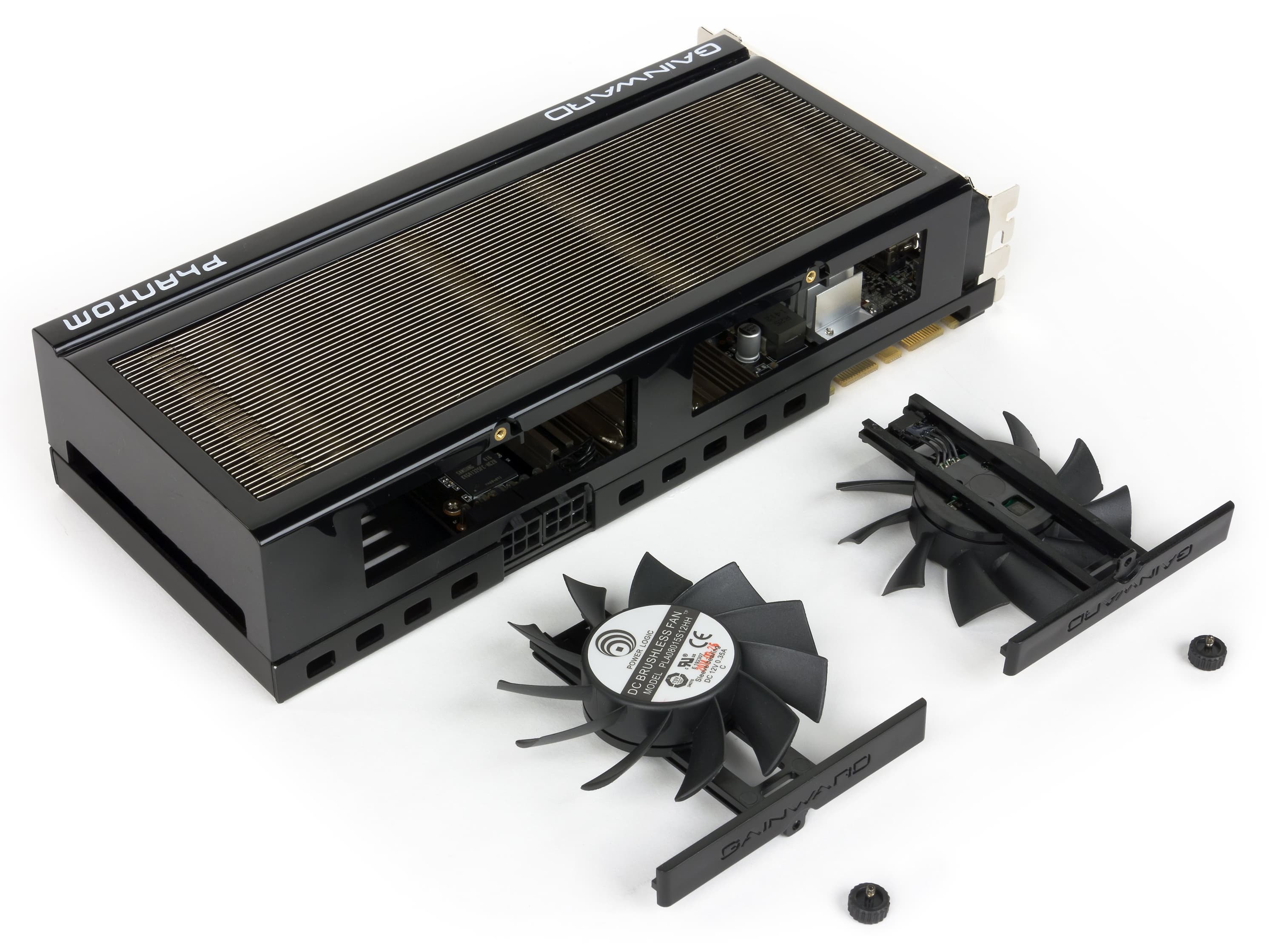

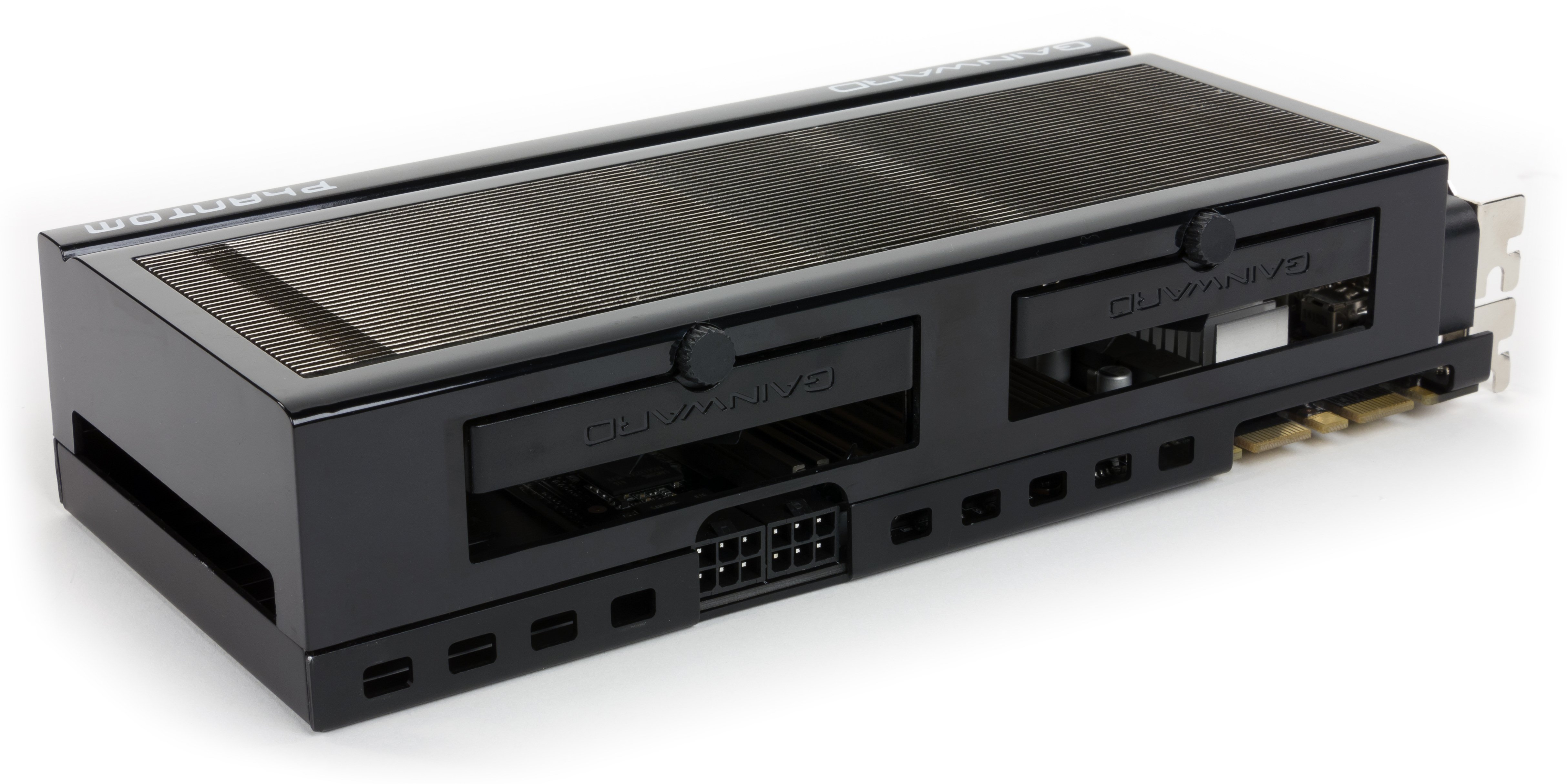

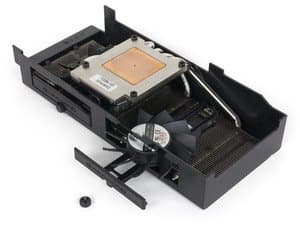

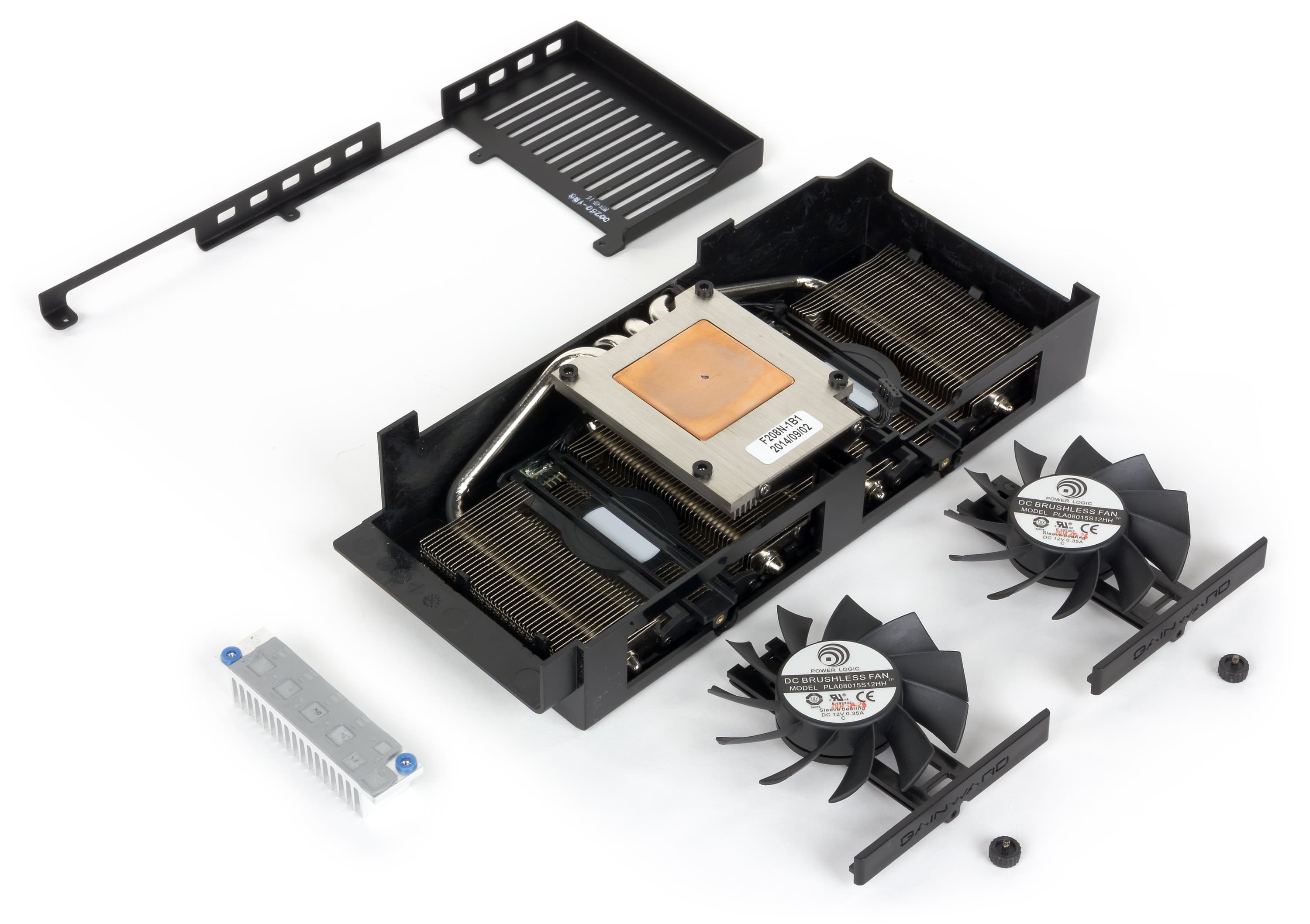

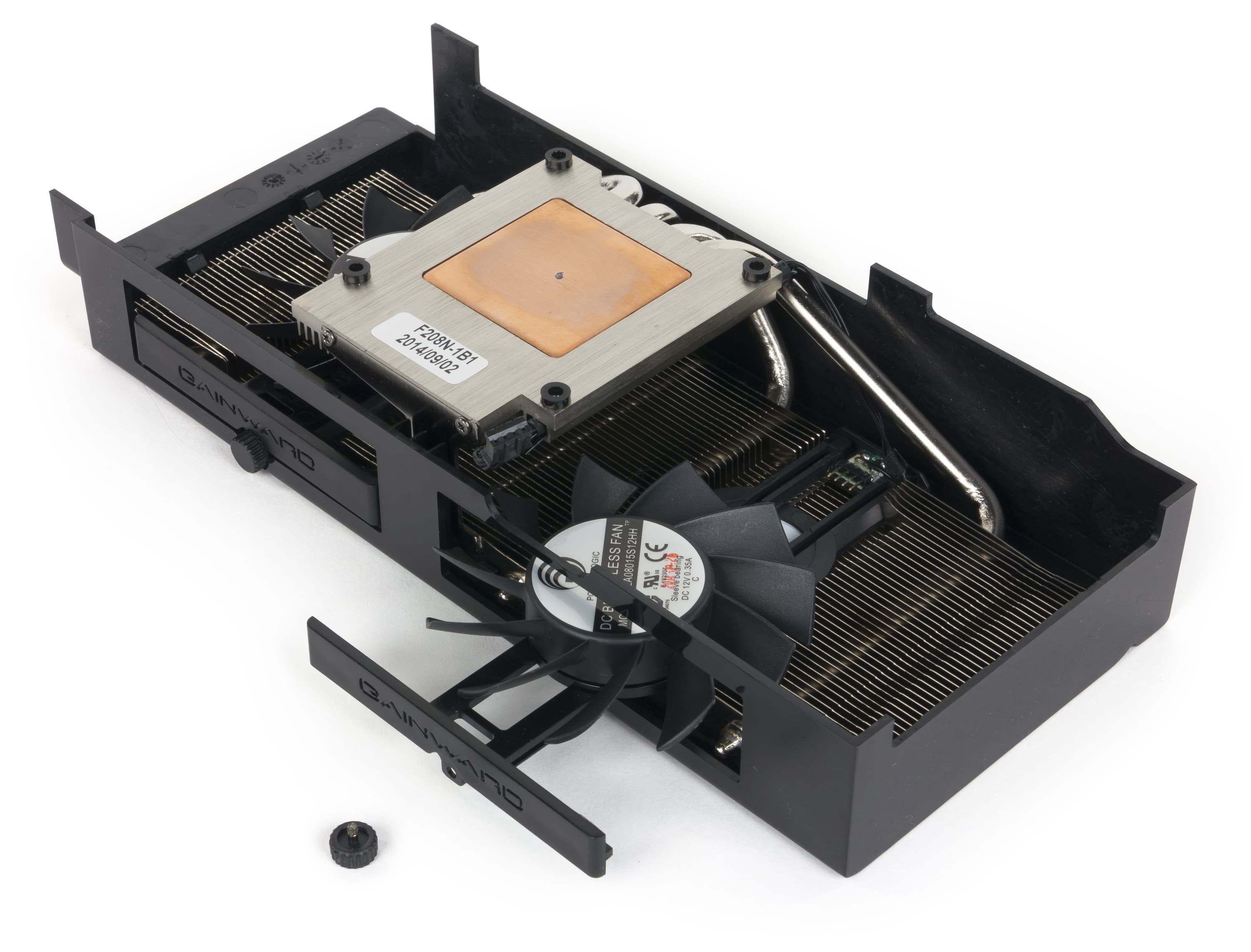

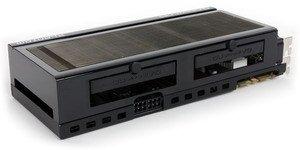

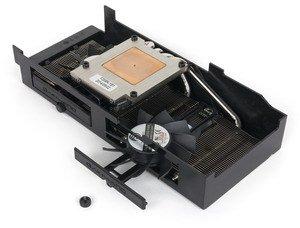

Фирменная СО Phantom характеризуется внутренним размещением вентиляторов, которых не видно снаружи. Также особенностью этого кулера является то, что подошва, прижимающаяся к ядру, отделена от радиатора, их соединяют тепловые трубки. Собственно, между подошвой и радиатором и размещаются вентиляторы, которые имеют особую конструкцию: их можно легко вынимать для чистки. Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор. После 6-часового прогона под нагрузкой максимальная температура не превысила 70 градусов, что является отличным результатом для видеокарты такого уровня. При этом частота вращения вентиляторов не превысила 1513 оборотов в минуту, так что шума от СО практически нет. Поясню, что, как правило, мы начинаем ощущать шум кулера (среднерядового для видеокарт) начиная примерно с 1800-2000 оборотов в минуту (зависит от конструкции вентиляторов). А 2500 оборотов в минуту уже делают кулер весьма шумным. |  |
 | |
 | |
 | |
 | |

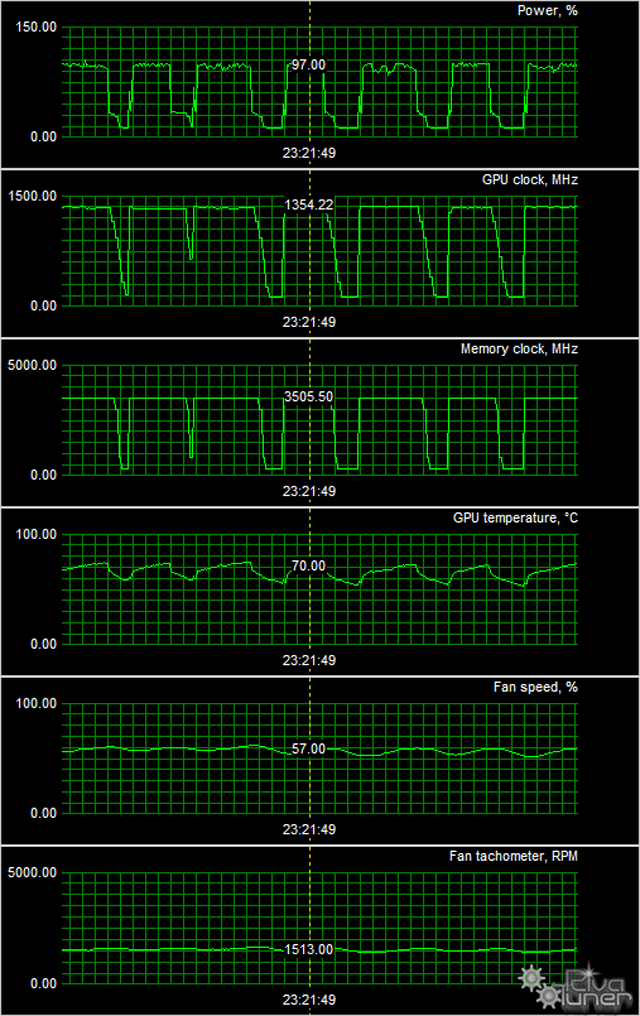

| Мониторинг температурного режима с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder) |
|---|
 |
| Комплектация. | |
|---|---|

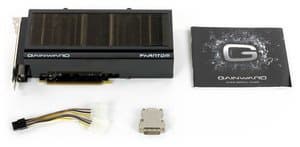

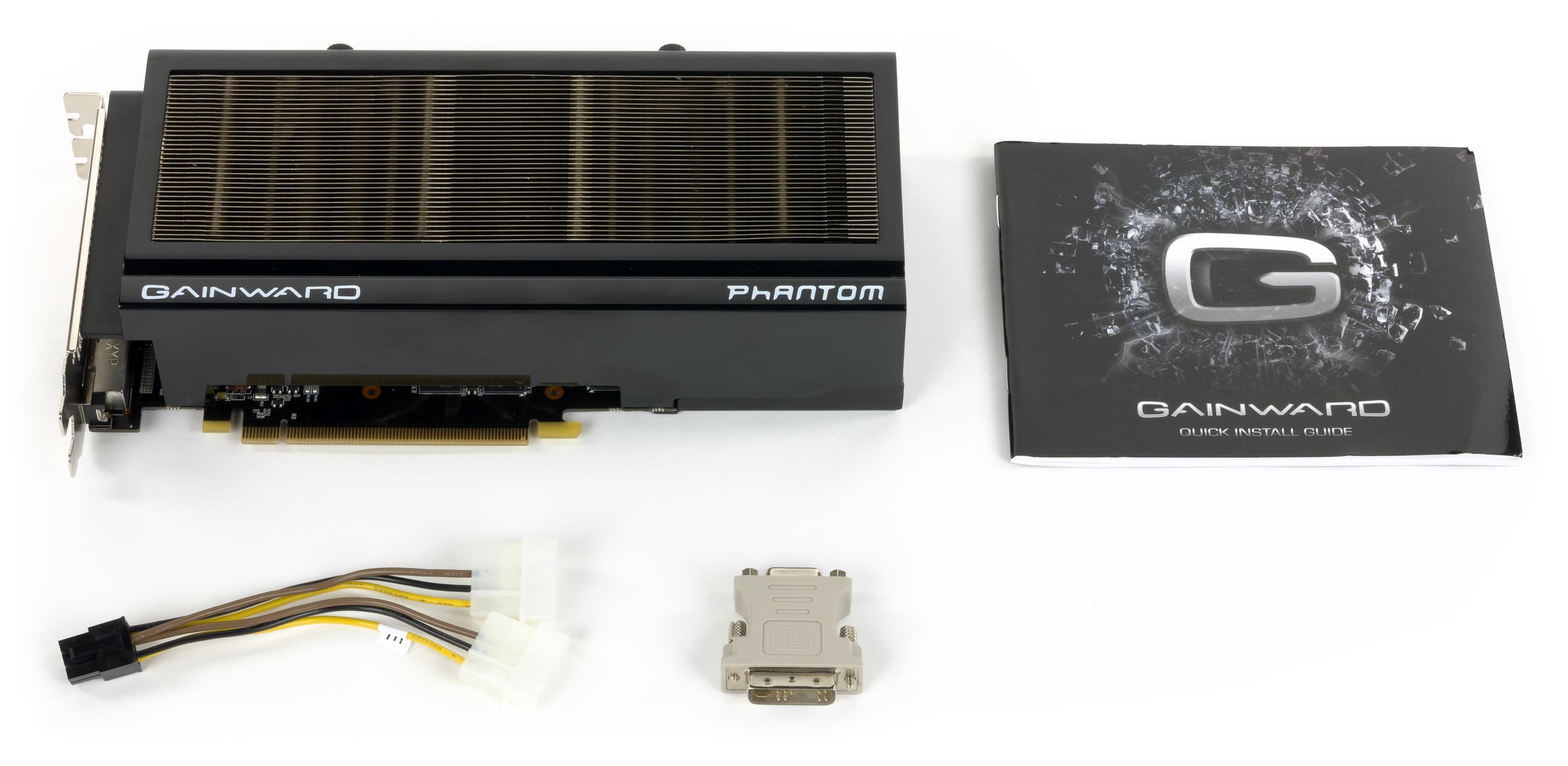

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс адаптер DVI-to-VGA и разветвитель питания. |  |

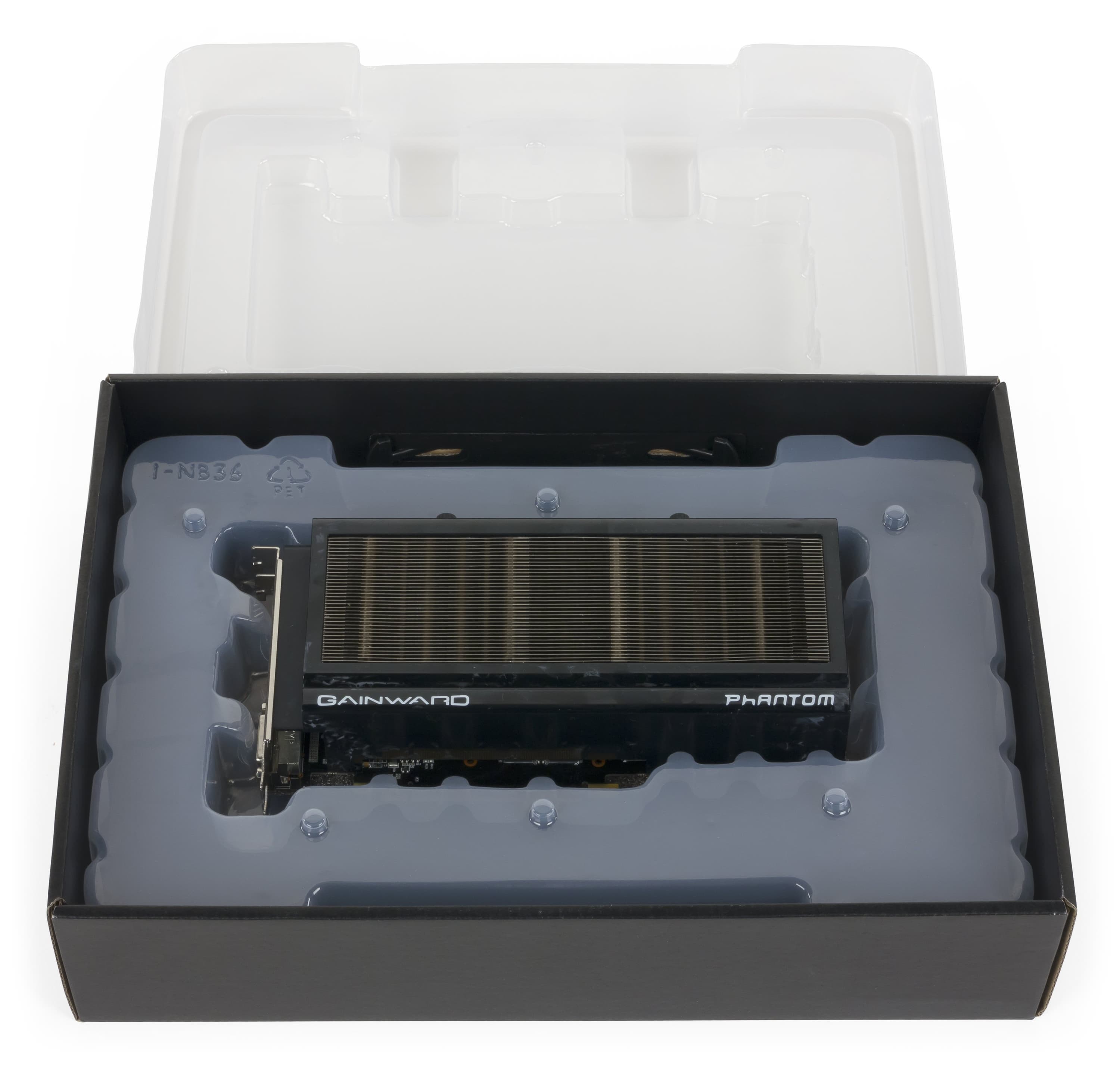

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Dell UltraSharp U3011 (30″);
- монитор Asus ProArt PA249Q (24″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 14.8 RC1, Nvidia версии 344.16. VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Tomb Raider (2014) (Crystal Dynamics/Square Enix) — DirectX 11.0
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0
- Crysis 3 (Crytek/EA) — DirectX 11.0
- Watch Dogs (Ubisoft) — DirectX 11.0
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Hitman Absolution
- Tomb Raider (2014)
- Batman: Arkham Origins
- Watch Dogs
- 3DMark FireStrike Graphics Marks
- Metro: Last Light
- Battlefield 4
- Thief (2014)
- Crysis 3
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 970 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | конец октября 2014 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 10 | Gainward GTX 970 4096 МБ, 1152—1342/7000 | 1490 | 351 | 425 |
| 11 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 1450 | 273 | 531 |
| 12 | GTX 970 4096 МБ, 1050—1177/7000 | 1430 | 335 | 427 |
| 13 | GTX 780 3072 МБ, 863—900/6000 | 1320 | 259 | 510 |
| 14 | R9 290 4096 МБ, 947/947/5000 | 1300 | 300 | 434 |
Комментарий к Рейтингам iXBT.com
Еще в первом материале по GTX 970 мы отмечали, каким удачным получился этот ускоритель. И вот еще одно подтверждение: продукт Gainward обогнал не только своего прямого конкурента Radeon R9 290, но и более дорогого соперника R9 290X.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается, если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | конец октября 2014 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 16 | Gainward GTX 970 4096 МБ, 1152—1342/7000 | 351 | 1490 | 425 |
| 18 | GTX 970 4096 МБ, 1050—1177/7000 | 335 | 1430 | 427 |
| 22 | R9 290 4096 МБ, 947/947/5000 | 300 | 1300 | 434 |
| 24 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 273 | 1450 | 531 |
| 26 | GTX 780 3072 МБ, 863—900/6000 | 259 | 1320 | 510 |
Комментарий к Рейтингам полезности
И в данном случае GTX 970 оказался в лидерах, причем как референсный вариант, так и ускоритель Gainward.
Gainward Geforce GTX 970 Phantom 4096 МБ 256-битной GDDR5 PCI-E — отличный вариант, можно сказать, «народного ускорителя» в ценовом диапазоне 380—430 долларов, который демонстрирует производительность на уровне более дорогих соперников, а также имеет отменную и очень тихую систему охлаждения. Небольшим минусом является трехслотовый дизайн карты, однако, как мне кажется, при нынешнем уровне интегрированности материнских плат дополнительных карт расширения может вообще не потребоваться, так что ограничение на количество занятых слотов расширения не является критическим. А систему SLI можно собрать и с трехслотовым вариантом видеокарты (сейчас многие материнские платы имеют 3-4 слота PCI-E x8/x16).
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). В номинации «Оригинальный дизайн» (за ноябрь 2014 года)
награду получила карта:
- Gainward Geforce GTX 970 Phantom 4096 МБ 256-битной GDDR5 PCI-E
