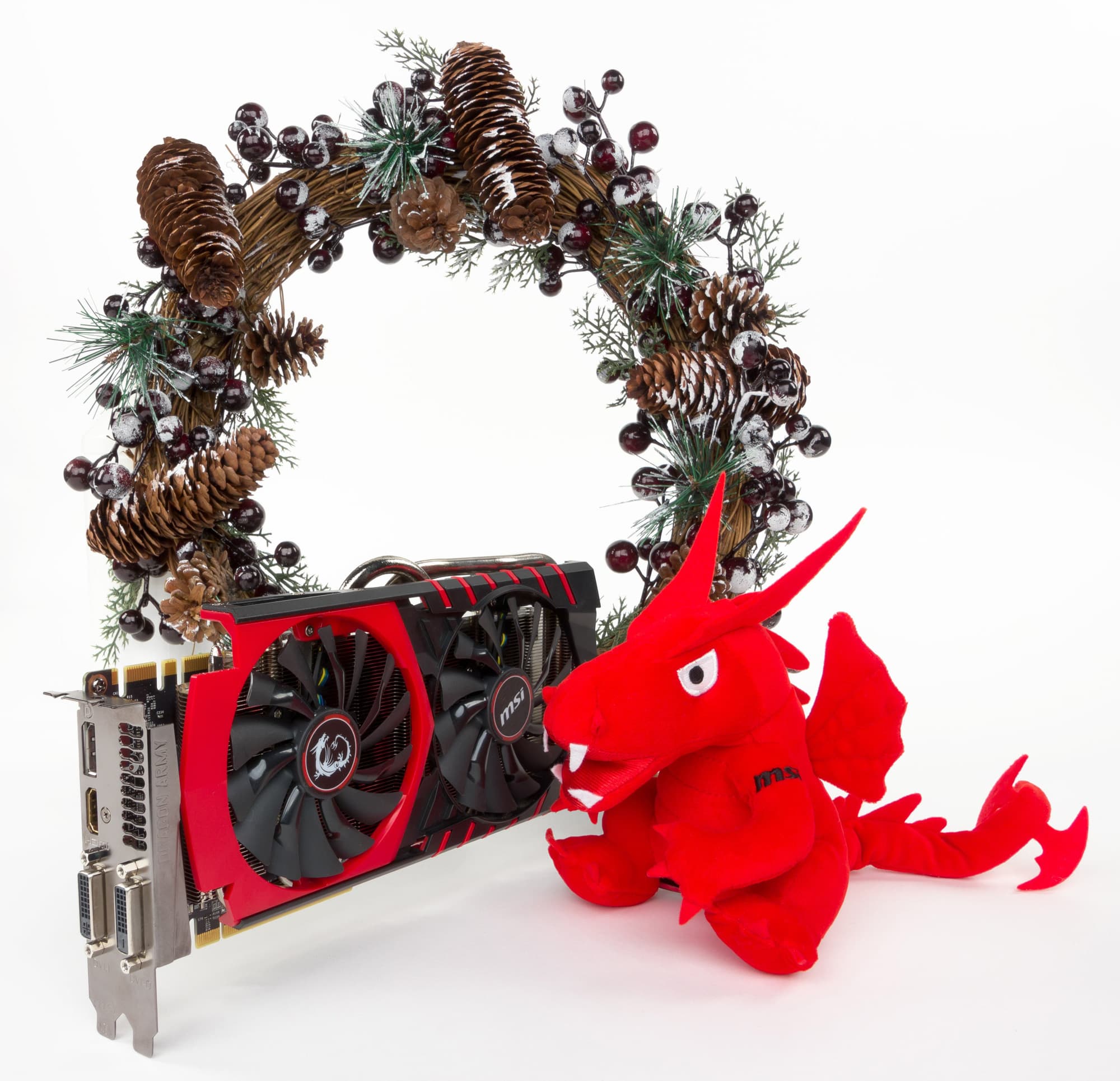

Всех читателей раздела 3D-видео iXBT.com мы поздравляем с новым 2015 годом! Желаем счастья, благополучия, преодоления всех трудностей последнего времени, чтобы позитив был всегда у каждого! И все будет хорошо! Всем прекрасно известные AMD/Nvidia постараются в 2015 году порадовать новинками, а также выйдет много красивых и интересных игр!
Справочные материалы
Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Geforce GTX 970 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.
Устройство(а)
| MSI Geforce GTX 970 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Geforce GTX 970 (GM204) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1143—1303 | 1050—1178 |
| Частота работы памяти (физическая (эффективная)), МГц | 1750 (7000) | 1750 (7000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 13/1143—1303 | 13/1050—1178 |
| Число операций (ALU) в блоке | 128 | |
| Суммарное число операций (ALU) | 1664 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 104 | |
| Число блоков растеризации (ROP) | 64 | |
| Размеры, мм | 270×130×35 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 149/67/27 | 147/62/22 |
| Уровень шума (фоновый/в режиме 2D/в режиме 2D (просмотр видео)/в режиме максимального 3D), дБА | 20/20/22/32,3 | — |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 2.0, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×HDMI 2.0, 3×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 4096 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 4 Гбит (по 4 на каждой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на номинальную частоту работы в 1785 (7140) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

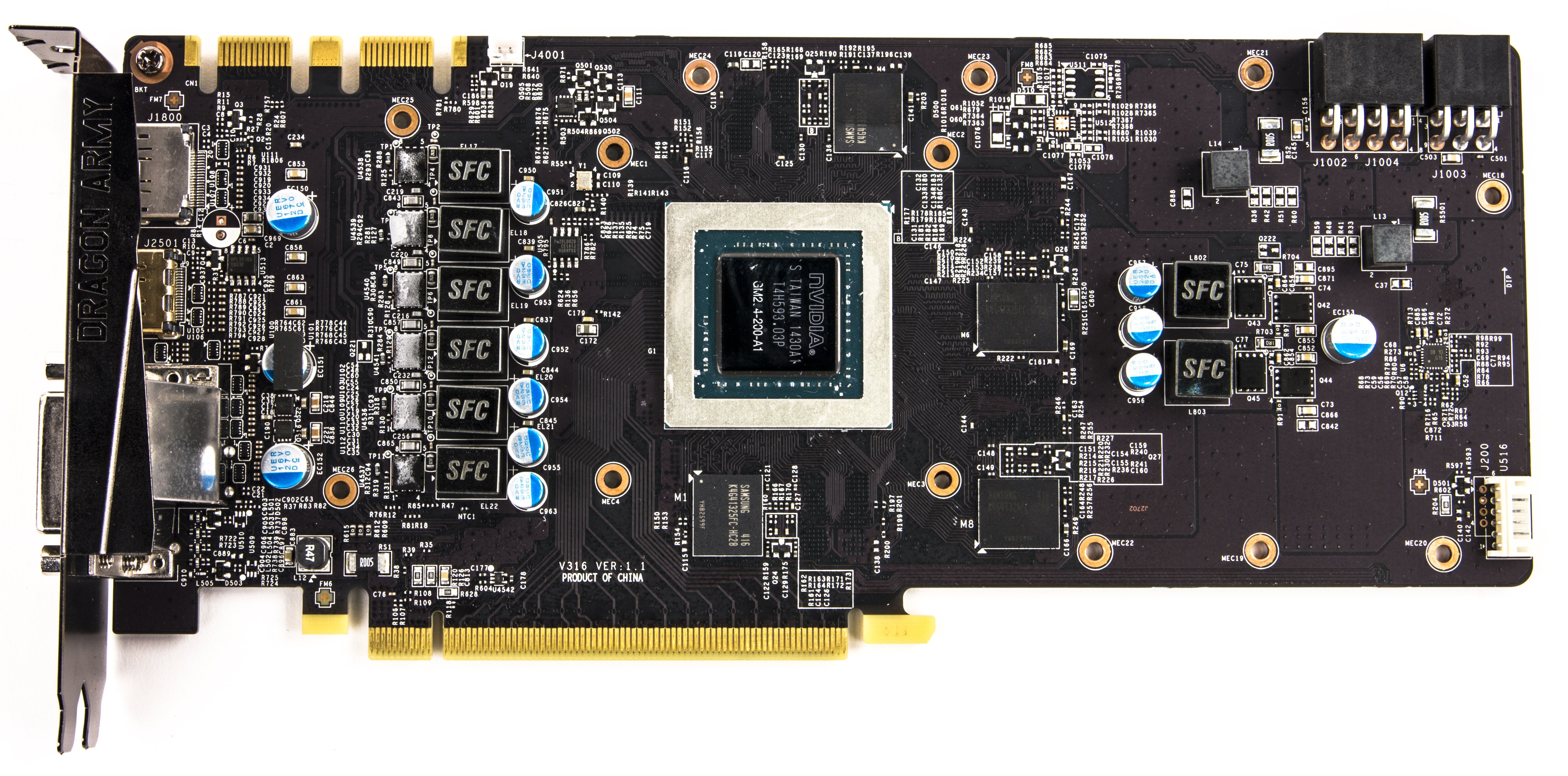

| Вид спереди | |
| MSI Geforce GTX 970 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 980 |
 |  |

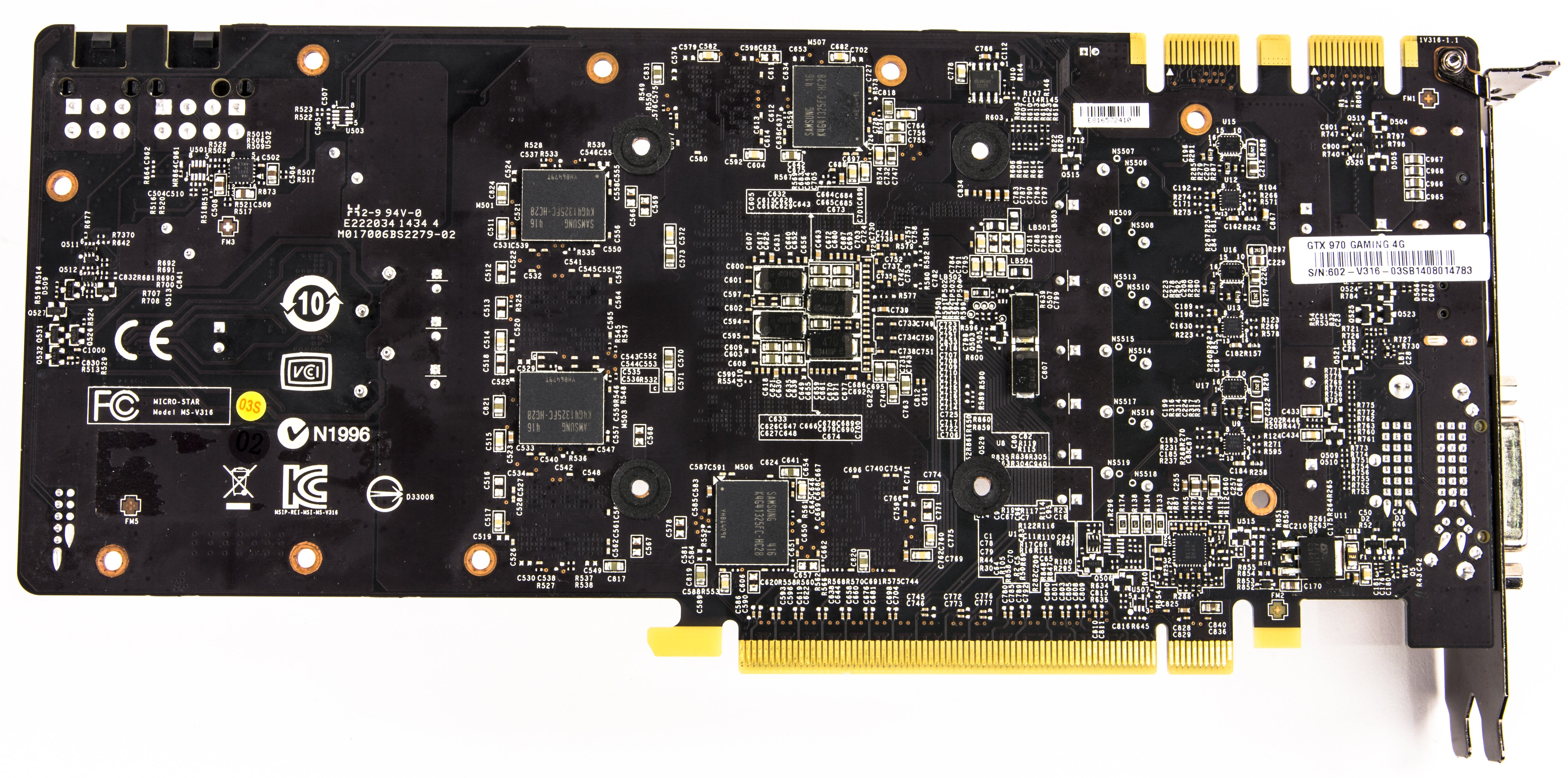

| Вид сзади | |
| MSI Geforce GTX 970 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 980 |
 |  |
Следует напомнить, что мы сравниваем GTX 970 с GTX 980 из-за того, что оба ускорителя основаны на одном и том же физическом ядре (чипе) и имеют одинаковые шины обмена с памятью, а также потому, что компания Nvidia не представила референс-карту GTX 970, уповая сразу на решения своих партнеров.
PCB кардинально переработана, включая даже расположение микросхем памяти. Схема питания стала 8-фазной (6+2). Это дает возможность получить тонкую настройку вольтажа по ядру и по памяти, особенно это касается разгонных возможностей с помощью фирменной утилиты Afterburner. Отличительной чертой серии MSI Gaming является применение дроссельных катушек SFC (Super Ferrite Choke), которые входят в состав модулей питания памяти и GPU. По сравнению с традиционными дросселями SFC обладают более высокой эффективностью и стабильностью работы при повышении температуры. Они могут показывать на 30% более высокую эффективность по сравнению с обыкновенными дросселями и позволяют автоматически переключаться между режимом высокой производительности и режимом высокой эффективности в зависимости от текущей нагрузки, что существенно помогает при оверклокинге.
Стоит обратить внимание на видеовыходы: набор нестандартный. Инженеры MSI решили оставить два разъема DVI, сократив 2 гнезда DP.

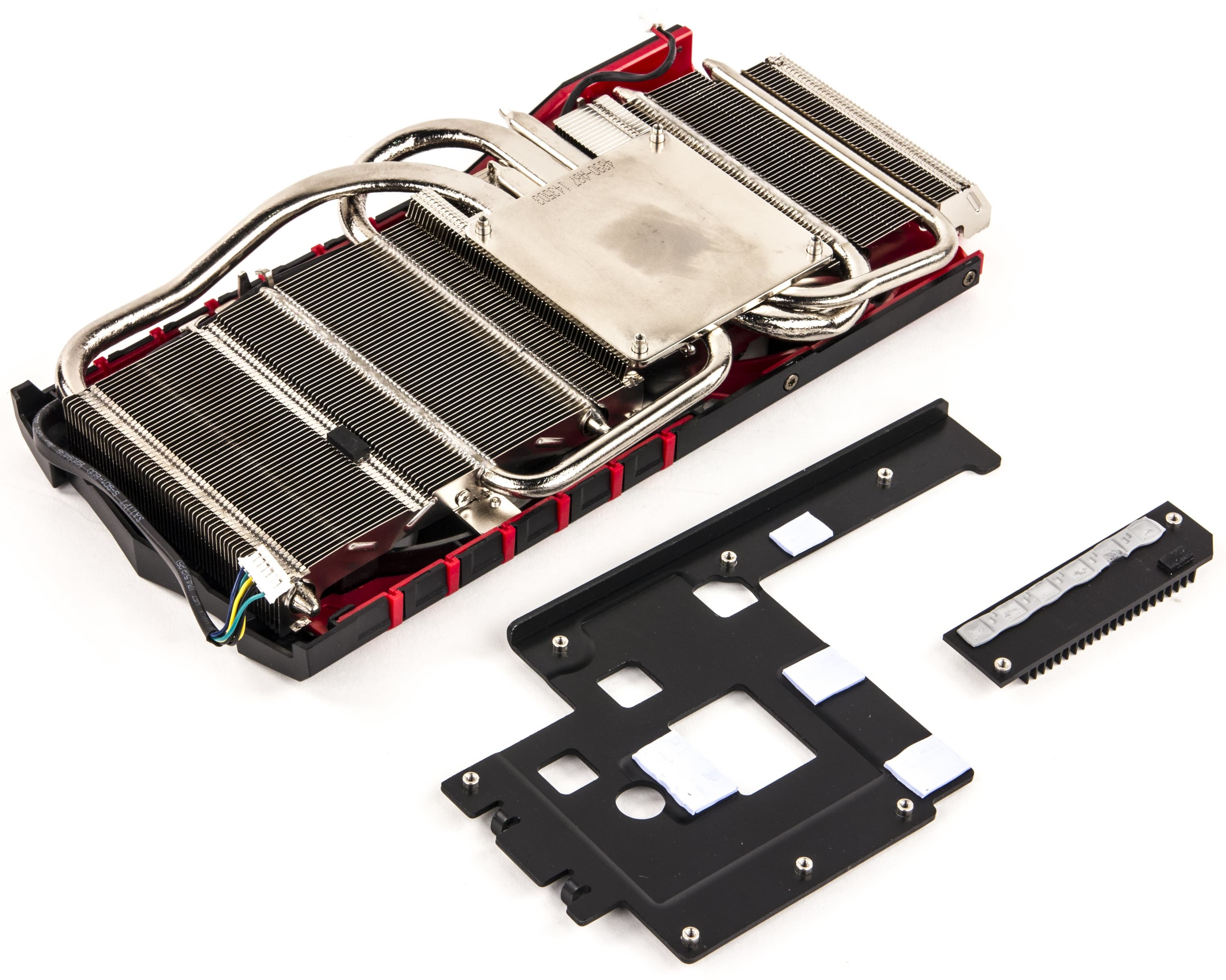

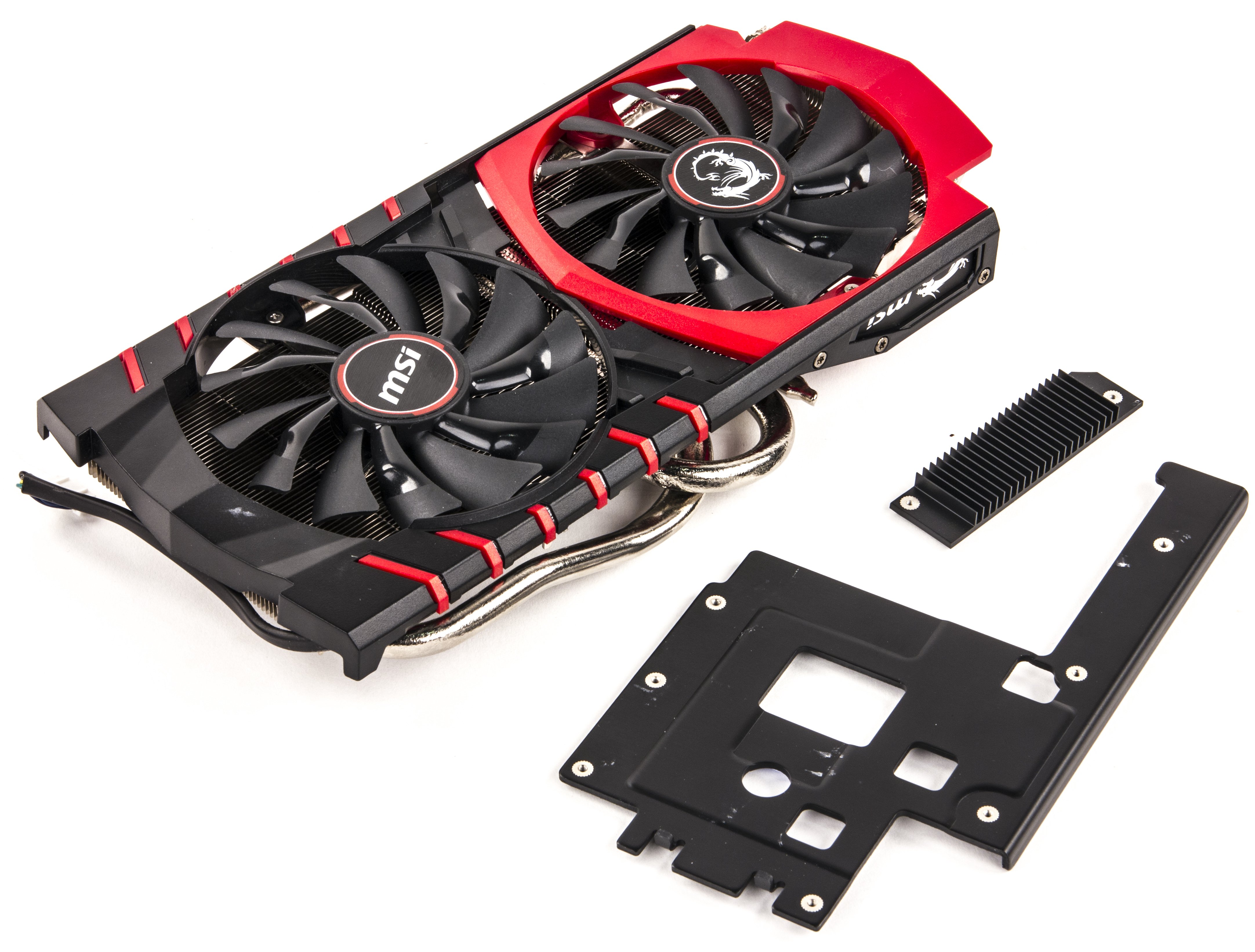

| Система охлаждения | |
|---|---|

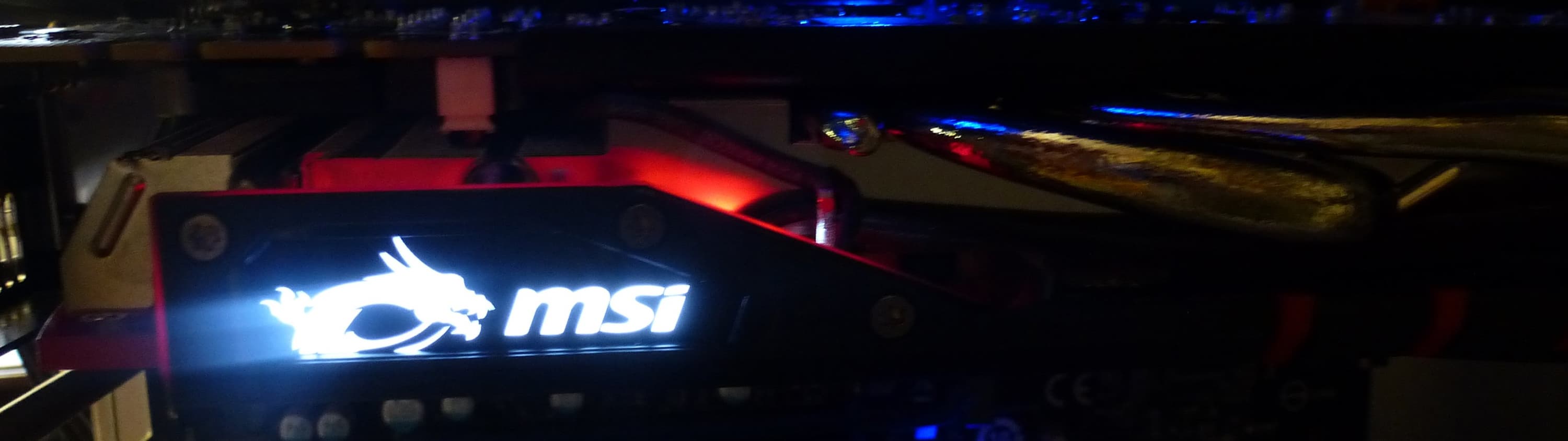

Здесь мы имеем дело с обновленной серией TwinFrozr версии V. Карта вместе с таким кулером занимает всего два слота в системном блоке, вместе с тем радиатор выполнен из большого количества пластин (из медного сплава, покрытых никелем). В подошву впрессованы тепловые трубки, помогающие распределять тепло по периферийным пластинам. Сверху надет кожух с двумя вентиляторами, при этом СО обладает очень полезным свойством останавливать вентиляторы, если температура GPU ниже 60-62 градусов. Микросхемы памяти (на лицевой стороне) и силовые транзисторы охлаждаются специальными пластинами. К сожалению, микросхемы памяти на оборотной стороне не имеют охлаждения. На торце кулера имеется подсвеченный логотип компании. После 6-часового прогона под нагрузкой максимальная температура не превысила 76 градусов, что является отличным результатом для видеокарты такого уровня. |  |
 | |
 | |
| Мониторинг температурного режима с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder) |
|---|
 |
Методика измерения шума
- Помещение шумоизолировано и заглушено, снижены реверберации.
- Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
- Фоновый уровень - 20 дБА - это уровень шума в комнате и уровень шумов собственно шумомера.
- Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
- Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с вебсайтом iXBT.com, окно Microsoft Word, ряд коммуникаторов.
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) (аппаратное декодирование со вставкой промежуточных кадров)
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.
В режиме простоя в 2D вентиляторы практически не включались, поэтому шум равен фоновому. Лишь изредка один из вентиляторов начинал вращаться на пару секунд.
При просмотре фильма с аппаратным декодированием температура ядра достигала 59-61 °С, поэтому один из вентиляторов временами включался, но тут же температура падала, и он выключался. Уровень шума максимально увеличивался до 22-23 дБА.
В режиме максимальной нагрузки в 3D температура быстро достигала 73 °С, вращался только один вентилятор (1460 оборотов в минуту, шум 32,3 дБАА), второй оставался в простое. При достижении температуры ядра 76 °С начинали вращаться оба вентилятора, но температура тут же сбивалась до 66 °С, после чего второй вентилятор останавливался. Таким образом, максимальный зарегистрированный нами уровень шума — 32,3 дБА.

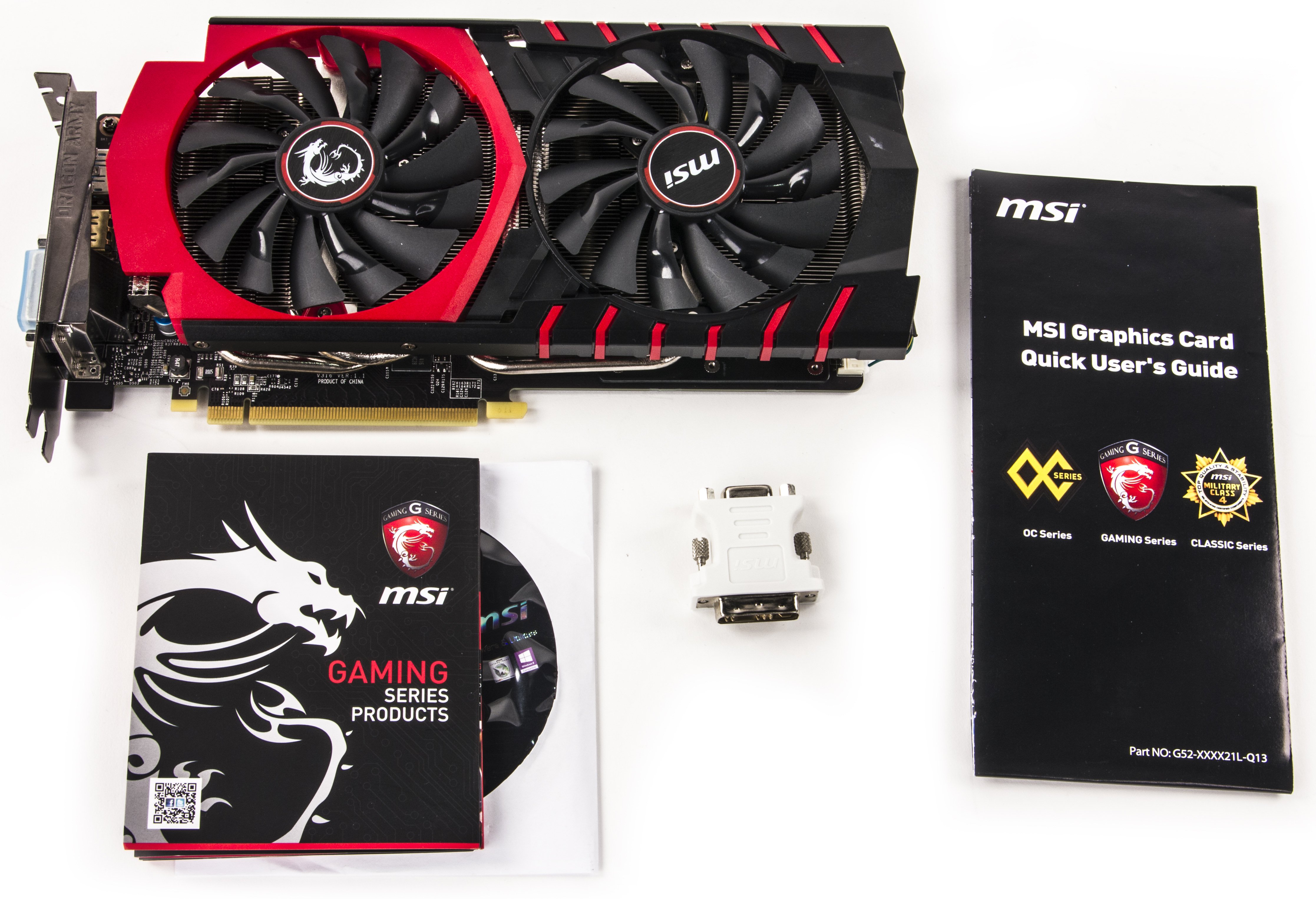

| Комплектация. | |
|---|---|
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс адаптер DVI-to-VGA. |  |

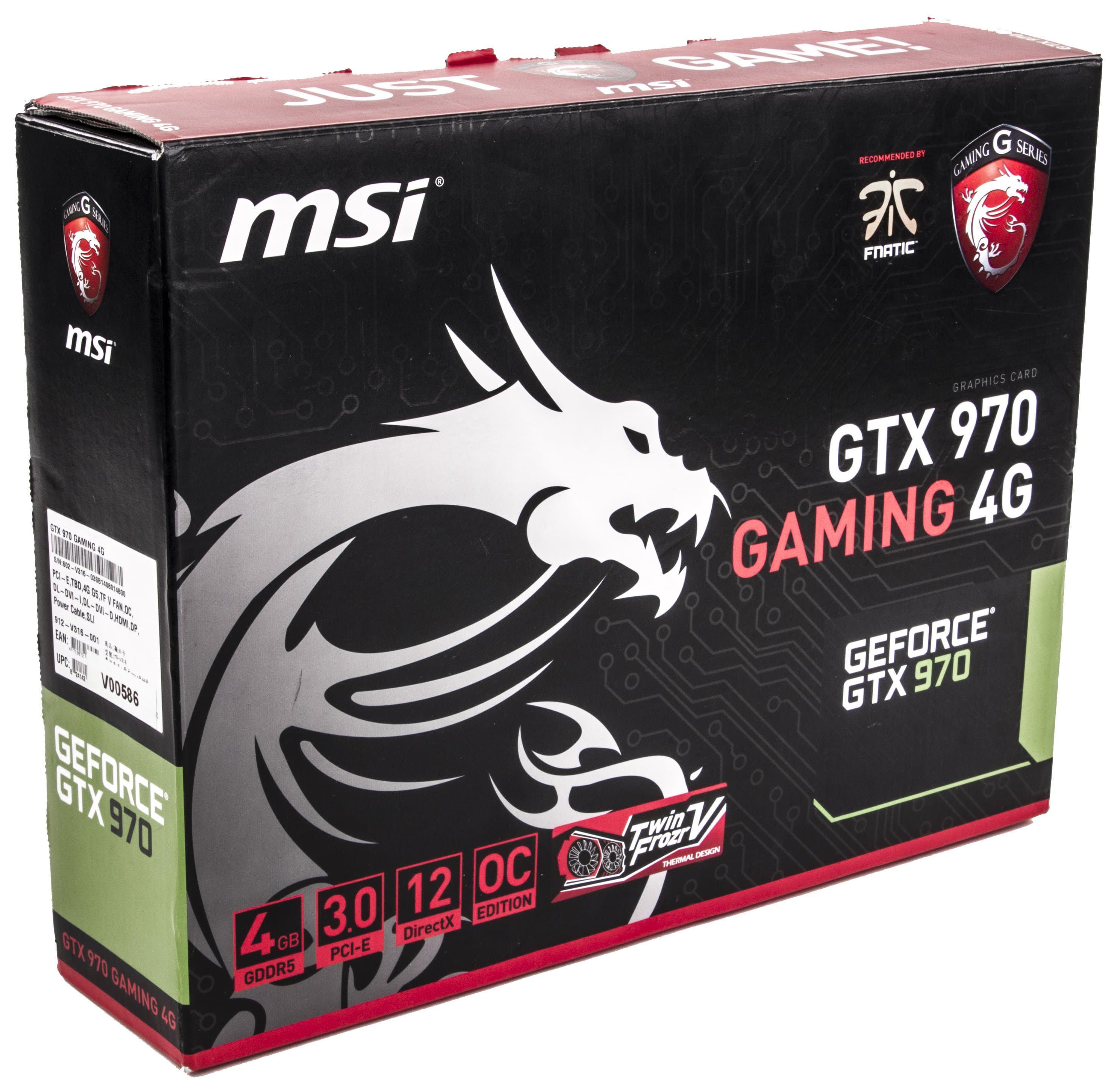

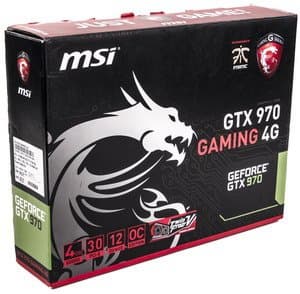

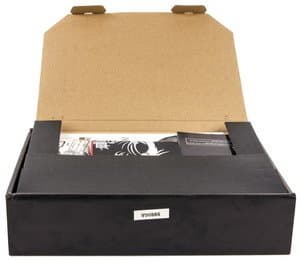

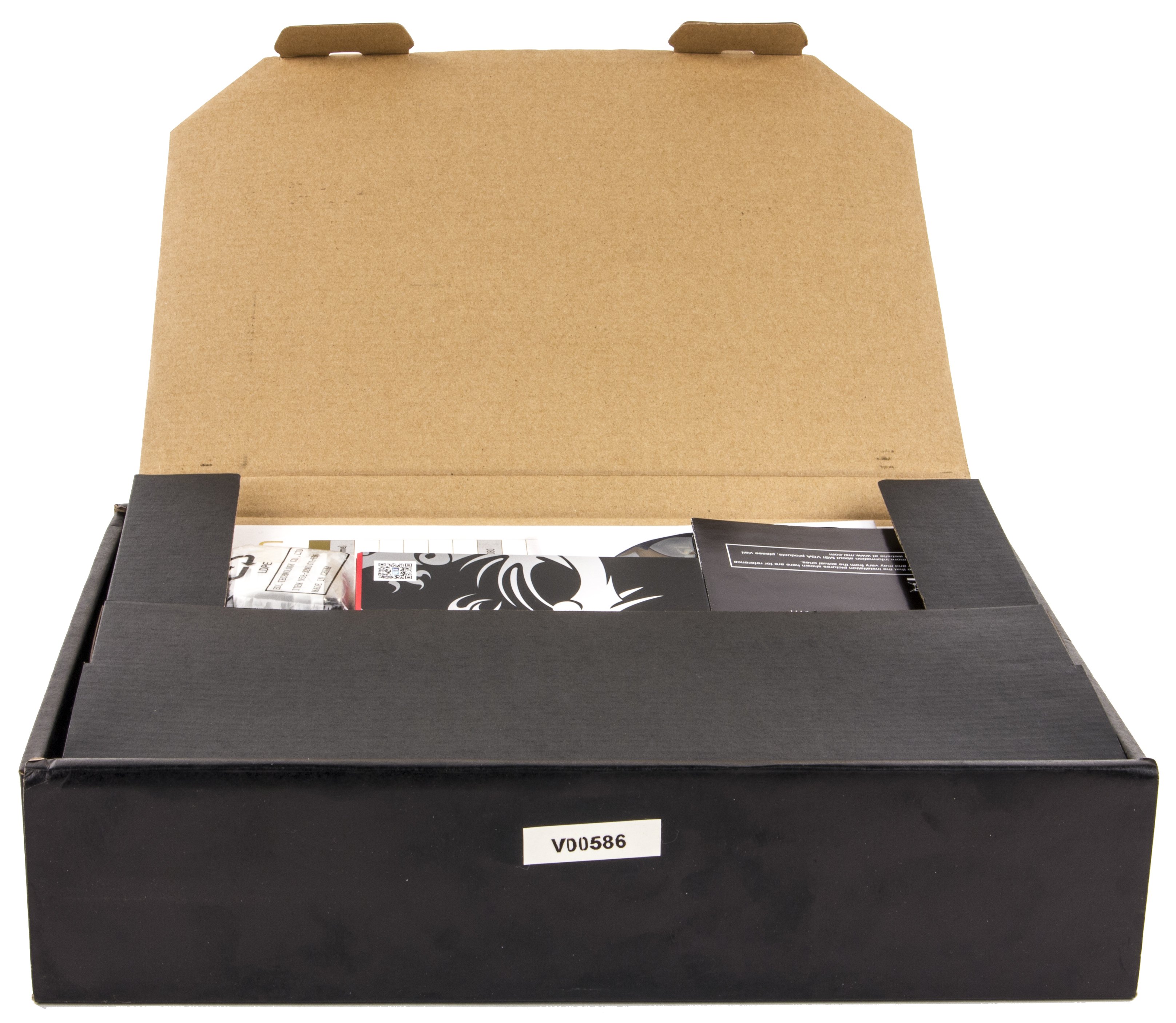

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- блок питания Thermaltake Амур 1200 (1200 Вт);
- блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Samsung U28D590D (28″);
- монитор Asus ProArt PA249Q (24″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 14.9.2,
- драйверы Nvidia версии 344.65,
- VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Tomb Raider (2014) (Crystal Dynamics/Square Enix) — DirectX 11.0
- Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0
- Crysis 3 (Crytek/EA) — DirectX 11.0
- Watch Dogs (Ubisoft) — DirectX 11.0
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Watch Dogs
- Hitman Absolultion
- Thief (2014)
- Tomb Raider (2014)
- Batman: Arkham Origins
- 3DMark (FireStrike) Graphics Marks
- Metro: Last Light
- Battlefield 4
- Crysis 3
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 970 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало января 2015 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 13 | MSI Gaming GTX 970 4096 МБ, 1143—1303/7000 | 1860 | 426 | 437 |
| 14 | GTX 970 4096 МБ, 1050—1177/7000 | 1770 | 381 | 464 |
| 15 | R9 290 4096 МБ, 947/947/5000 | 1720 | 405 | 425 |
| 16 | GTX 780 3072 МБ, 863—900/6000 | 1620 | 304 | 533 |
Комментарий к Рейтингам iXBT.com
Продукт MSI оказался лидером внутри группы 380—480 долларов.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало января 2015 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 07 | MSI Gaming GTX 970 4096 МБ, 1143—1303/7000 | 426 | 1860 | 437 |
| 13 | R9 290 4096 МБ, 947/947/5000 | 405 | 1720 | 425 |
| 16 | GTX 970 4096 МБ, 1050—1177/7000 | 381 | 1770 | 464 |
| 23 | GTX 780 3072 МБ, 863—900/6000 | 304 | 1620 | 533 |
Комментарий к Рейтингам полезности
Не потерял он своих позиций и с учетом цены, благодаря более низкой стоимости относительно среднего GTX 970 и несмотря на то, что R9 290 оказался дешевле.
MSI Geforce GTX 970 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E — отличный вариант топового (но не из премиального сегмента с ценами выше 500 долларов) ускорителя, обладающий не только относительно привлекательной ценой (для верхнего сегмента ускорителей), но и прекрасной системой охлаждения, которая позволяет видеокарте работать бесшумно практически все время до запуска 3D-игр. Ускоритель обладает неплохим оверклокерским потенциалом, подчас догоняя по производительности намного более дорогой GTX 980.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). В номинации «Оригинальный дизайн» (за январь 2015 года)
награду получила карта:
- MSI Geforce GTX 970 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E
