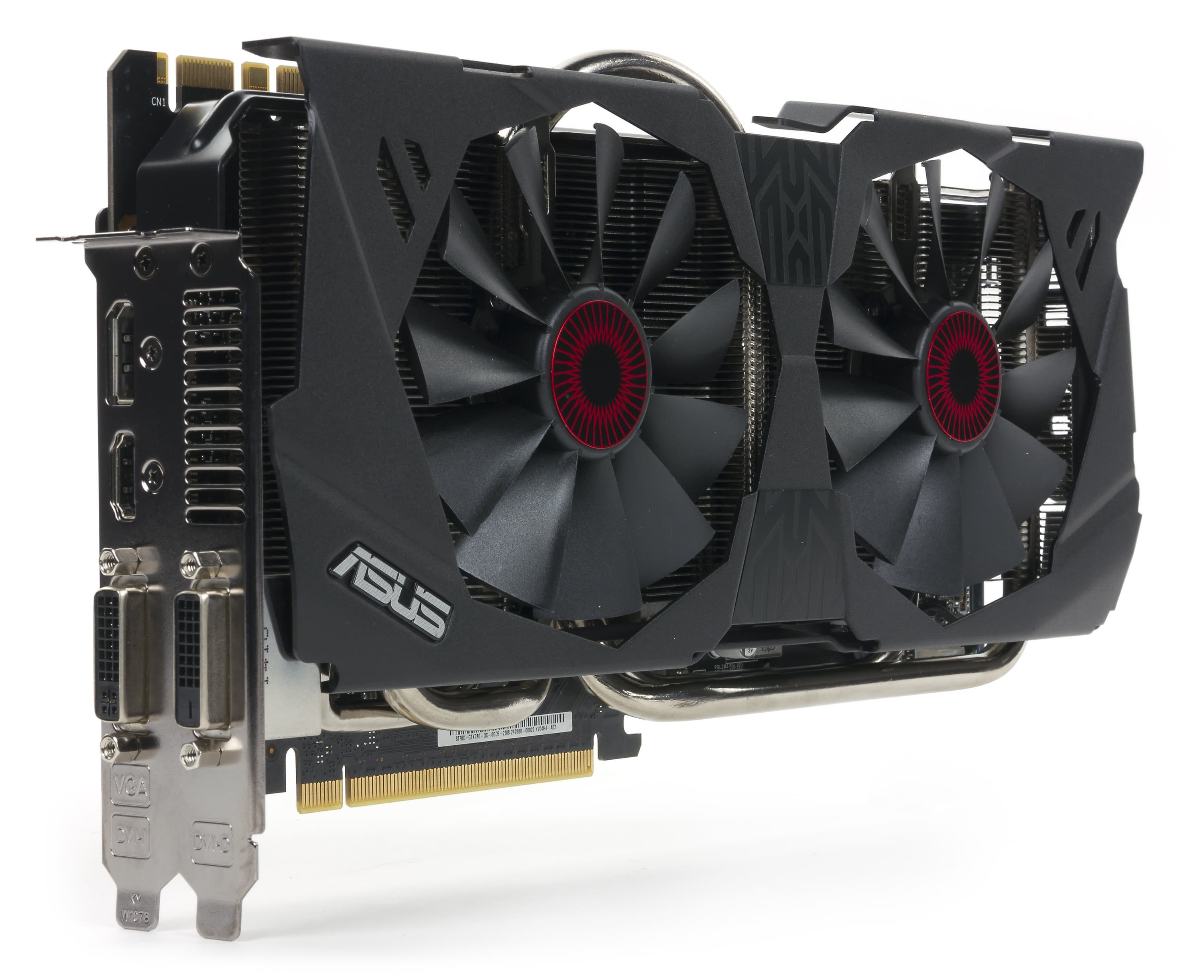

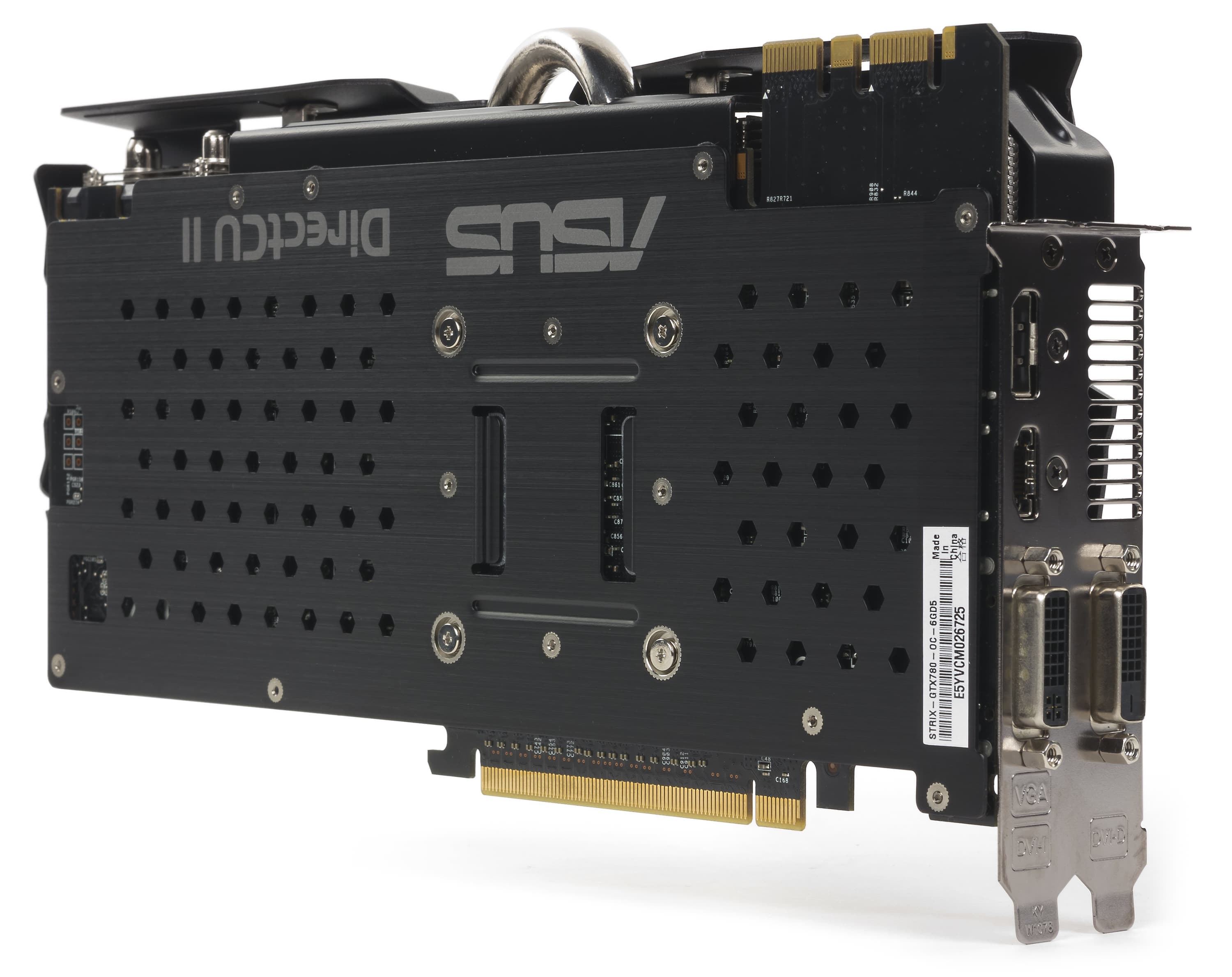

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Strix OC Edition Geforce GTX 780 6144 МБ 384-битной GDDR5 PCI-E
Сведения о производителе: Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
Устройство(а)
| Asus Strix OC Edition Geforce GTX 780 6144 МБ 384-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Geforce GTX 780 (GK110) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 888—1032 | 863—900 |
| Частота работы памяти (физическая (эффективная)), МГц | 1500 (6000) | 1500 (6000) |
| Ширина шины обмена с памятью, бит | 384 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 12/888—1032 | 12/863—900 |
| Число операций (ALU) в блоке | 192 | |
| Суммарное число операций (ALU) | 2304 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 192 | |
| Число блоков растеризации (ROP) | 48 | |
| Размеры, мм | 287×145×42 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 255/78/68 | 249/72/64 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI),1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI),1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | SLI | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | 1 | 1 |
| Дополнительное питание: количество 6-контактных разъемов | 1 | 1 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 6144 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах по 4 Гбит на лицевой стороне PCB. Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

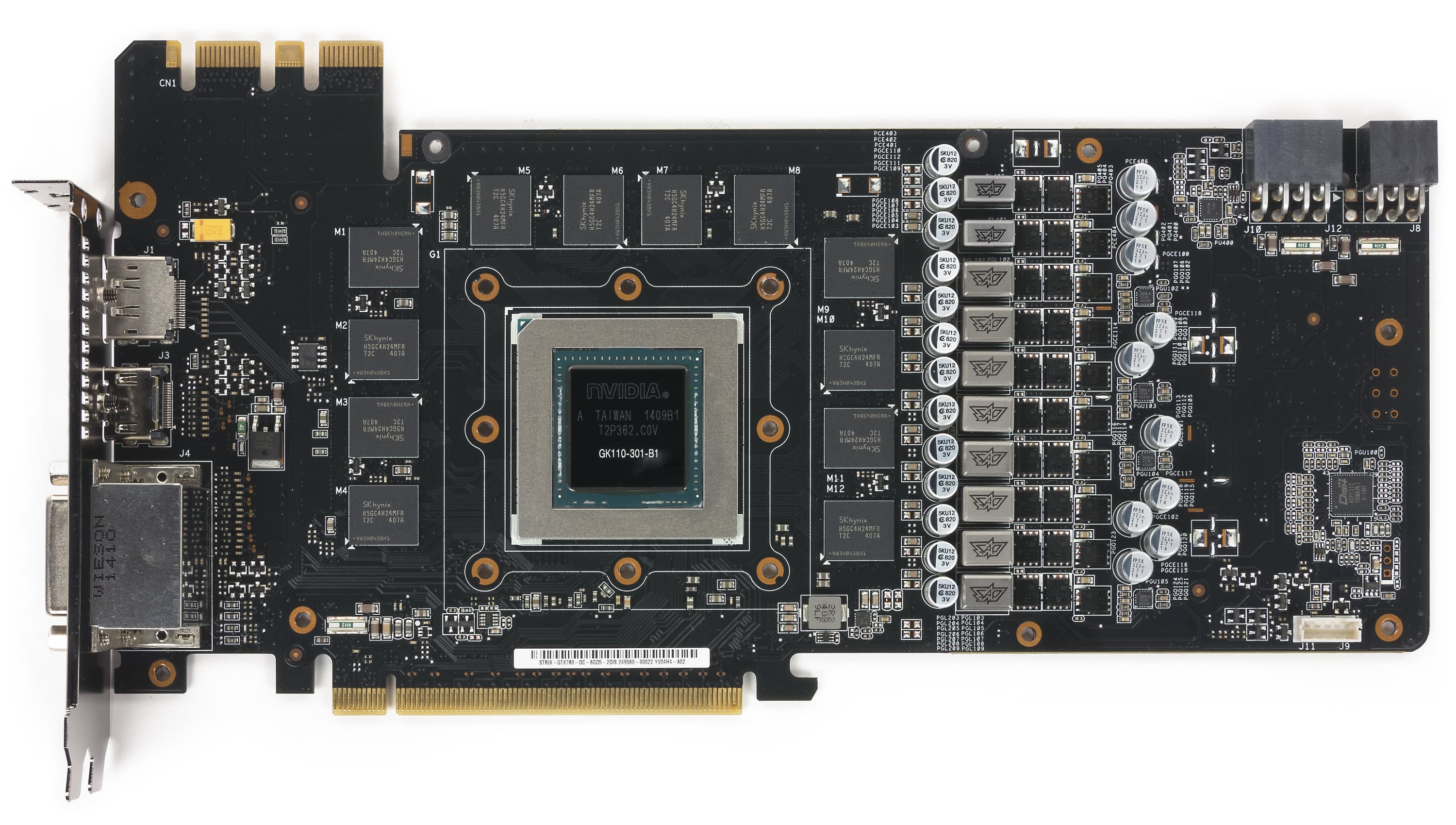

| Вид спереди | |
| Asus Strix OC Edition Geforce GTX 780 6144 МБ 384-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 780 |
 |  |

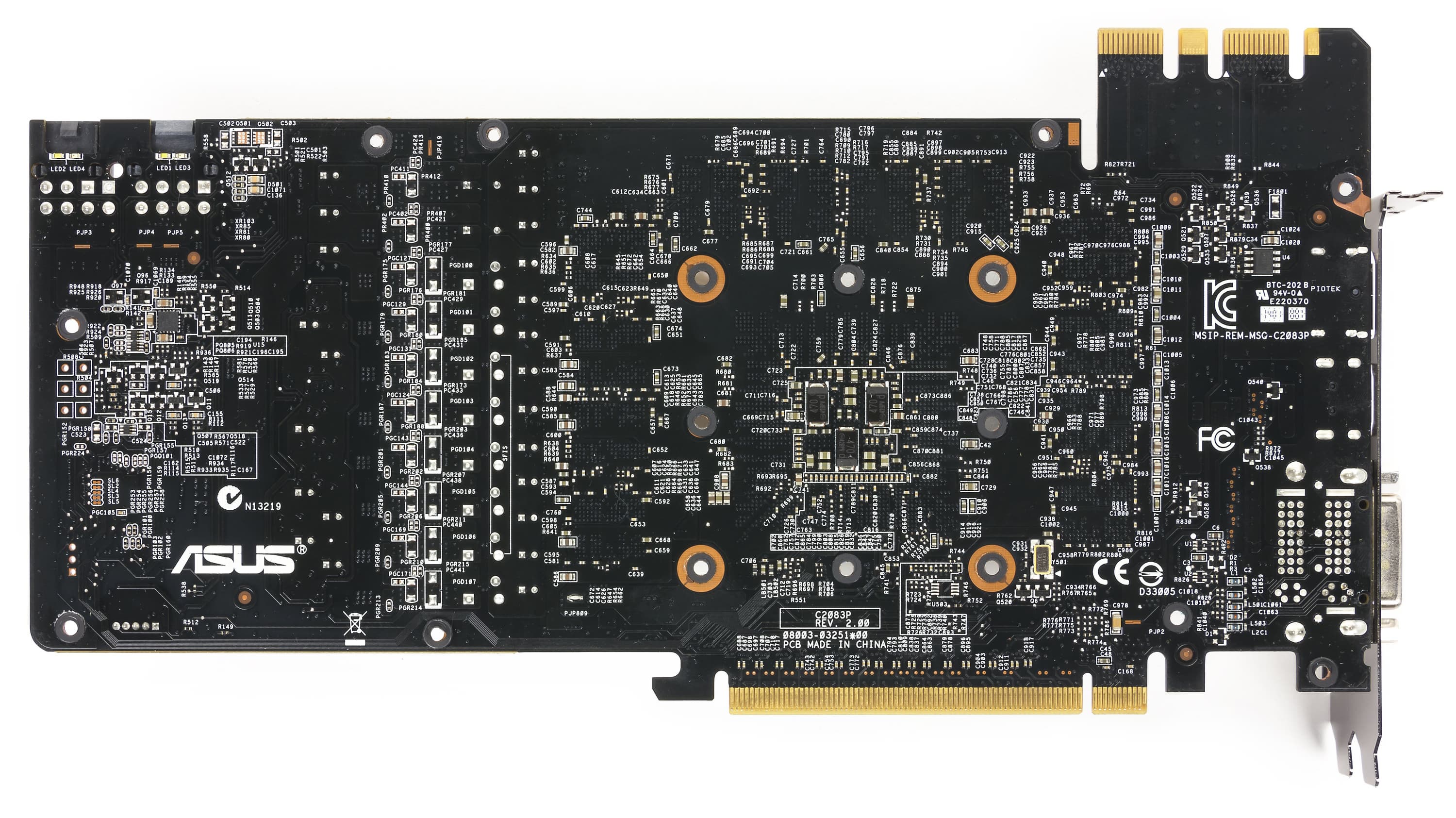

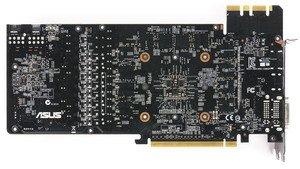

| Вид сзади | |
| Asus Strix OC Edition Geforce GTX 780 6144 МБ 384-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 780 |
 |  |
PCB полностью переработана и кардинально отличается от референс-карты. Прежде всего надо отметить комплектацию ускорителя микросхемами емкостью 4 Гбит, что позволило при том же их количестве получить не 3, а 6 гигабайт локальной памяти. Сильные изменения претерпел конвертер питания. Схема питания стала 10-фазной, при этом управлением питанием занимается цифровой контроллер Digi+ ASP1211, использующий технологию Super Alloy Power, что вкупе с использованием специальных конденсаторов уменьшает энергопотребление и нагрев. Все это дает возможности оверклокерам для тонкой настройки ускорителя в плане увеличения частот работы и вольтажа на GPU и микросхемах памяти.

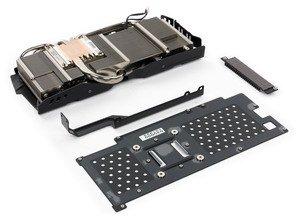

| Система охлаждения | |
|---|---|

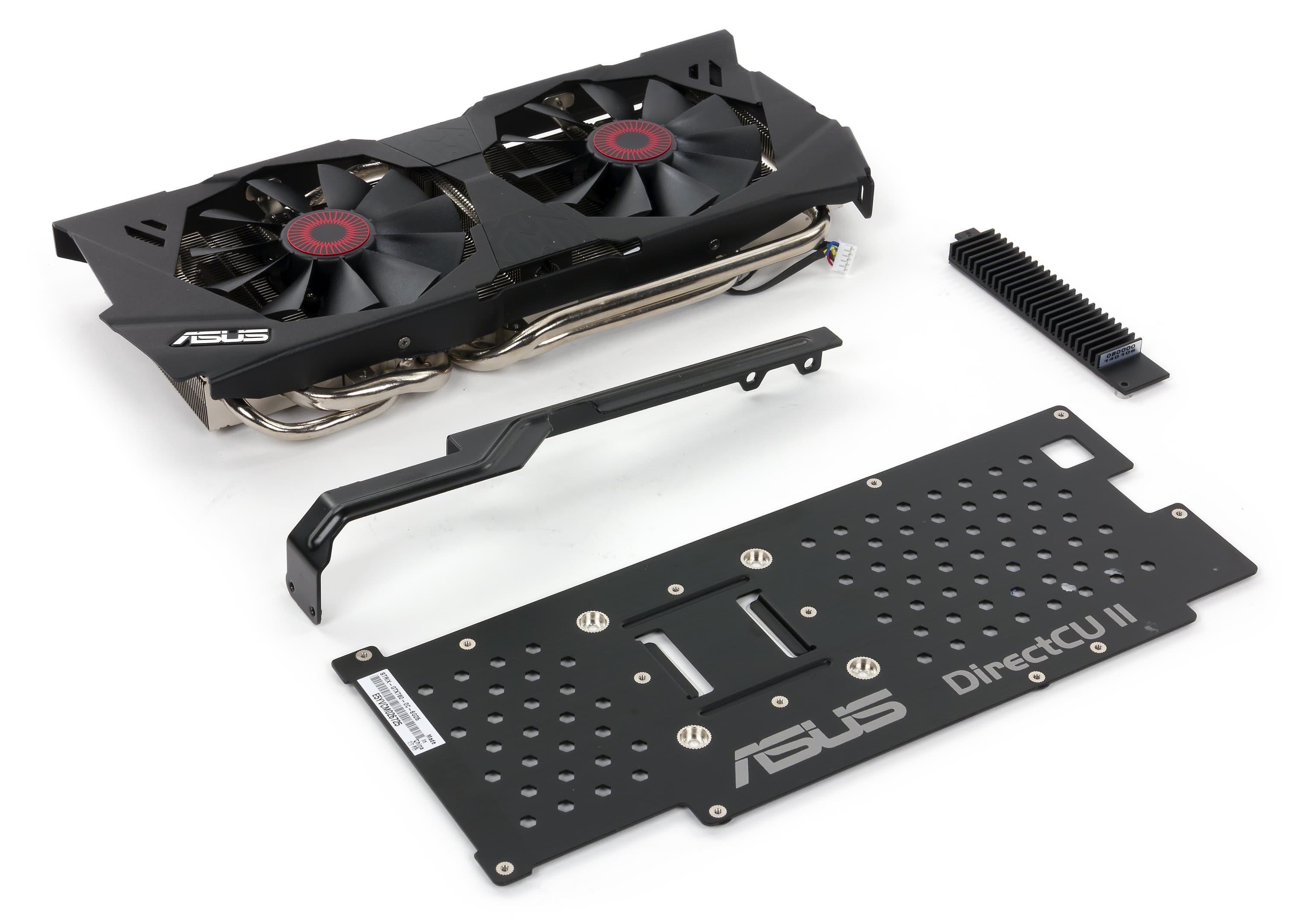

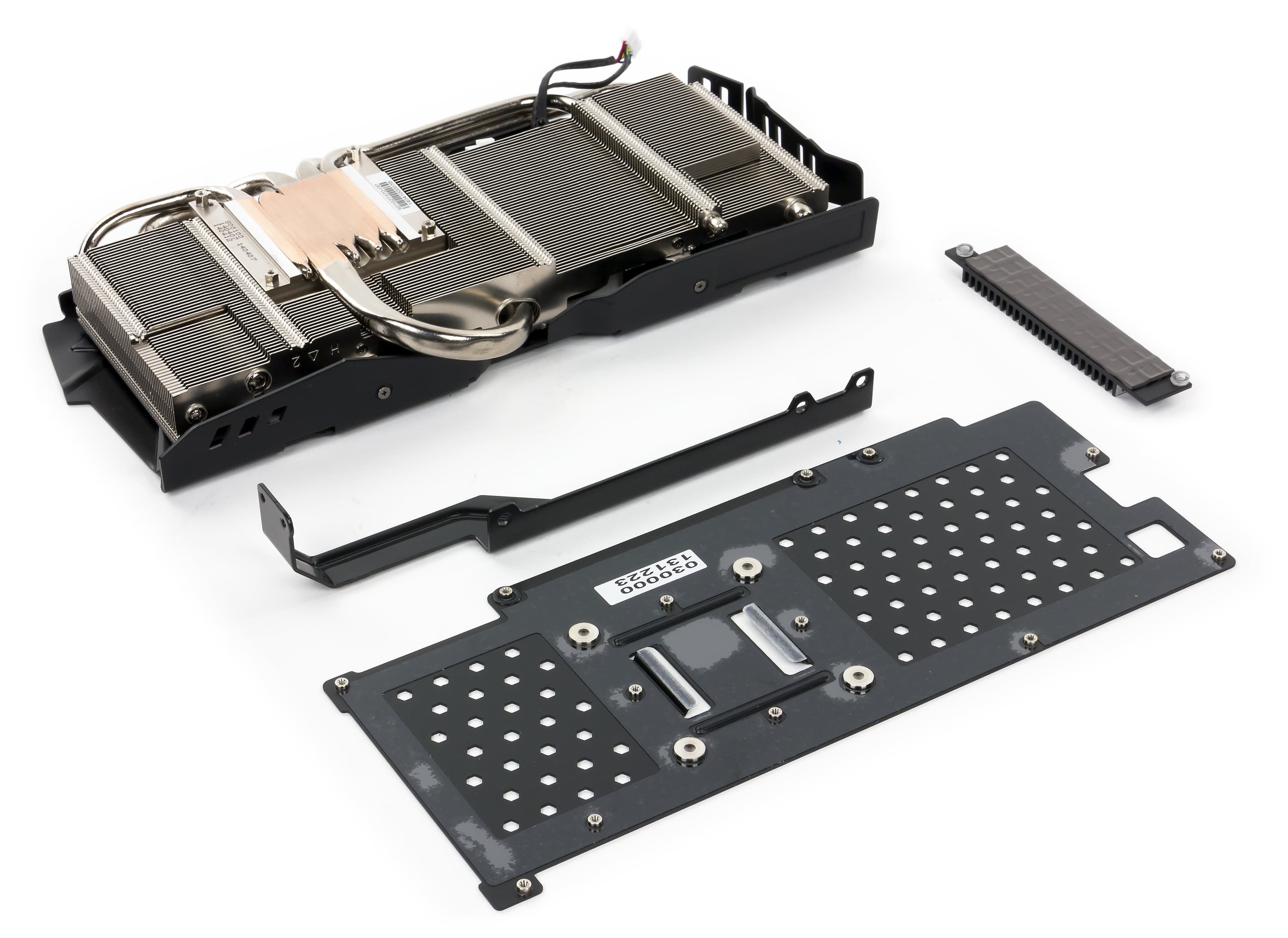

Традиционно в подобного рода ускорителях используются кулеры серии DirectCu II. И в данном случае СО принадлежит этому семейству. Основой ее является массивный пластинчатый радиатор из медного сплава, покрытый никелем. Равномерность распределения тепла по пластинам обеспечивают тепловые трубки, впрессованные в медное основание, прижимающееся к ядру. Сверху радиатора установлен кожух с двумя вентиляторами. В отличие от серии Matrix (где мы видели конструкцию CoolTech Fan Technology с дополнительными лопастями), в данном случае используются два одинаковых простых вентилятора, работающих на одинаковой частоте вращения. Однако особенностью данной СО является остановка вентиляторов в случае простоя видеокарты при малом нагреве GPU. Микросхемы памяти не охлаждаются, а силовые транзисторы имеют свой небольшой радиатор. Сзади установлена пластина, которая соединяется с ребром на верхнем торце карты и обеспечивает жесткость относительно массивной видеокарты (предотвращая изгибы PCB). После 6-часового прогона под нагрузкой максимальная температура не превысила 73 градусов, что является отличным результатом для видеокарты такого уровня. При этом частота вращения вентиляторов не превысила 1514 оборотов в минуту, так что шум от СО можно признать низким. Поясню, что, как правило, мы начинаем ощущать шум кулера (среднерядового для видеокарт) начиная примерно с 1800-2000 оборотов в минуту (зависит от конструкции вентиляторов). А 2500 оборотов в минуту уже делают кулер весьма шумным. |  |
 | |
| Мониторинг температурного режима с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder) |
|---|
 |
| Комплектация. | |
|---|---|

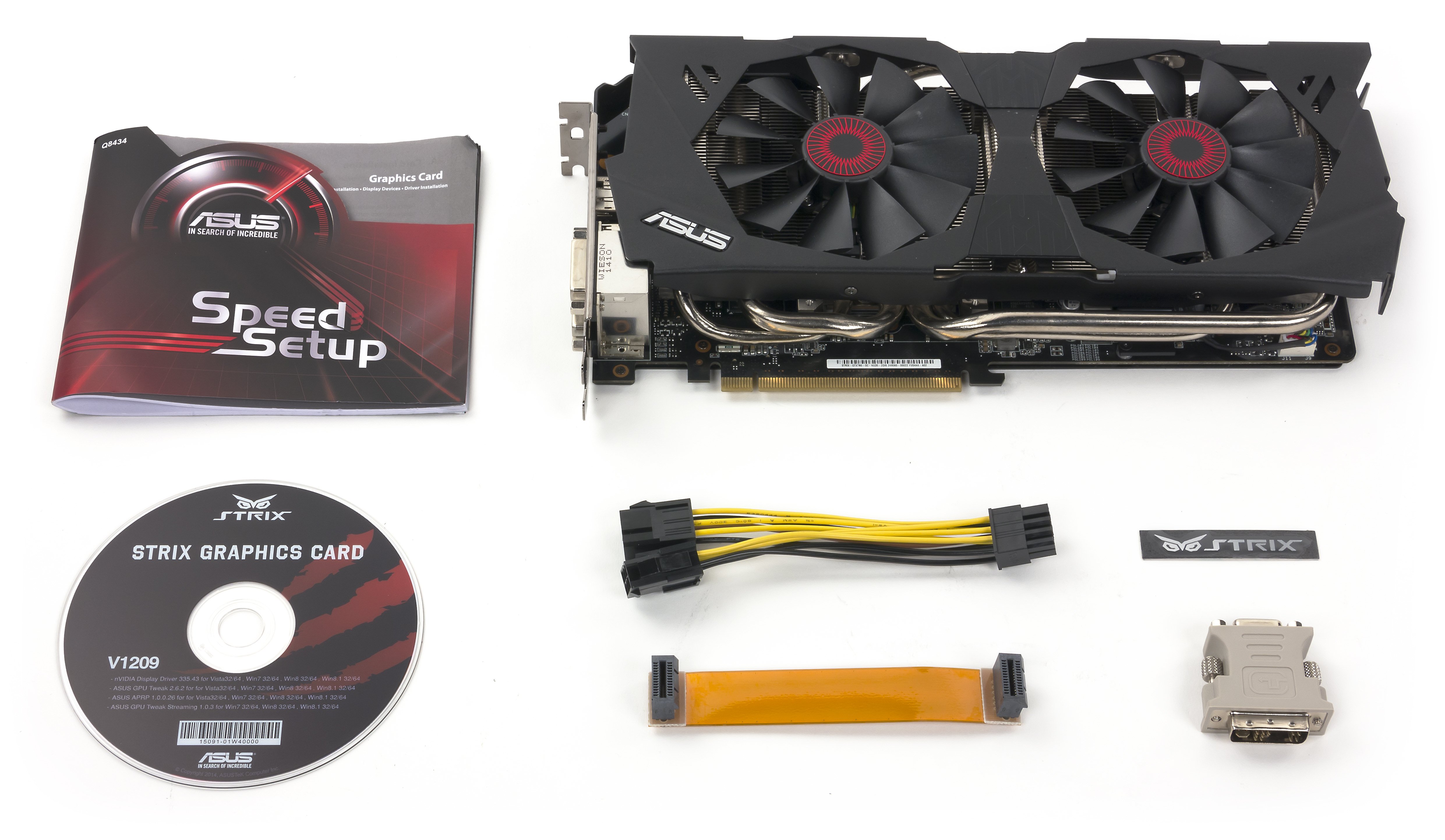

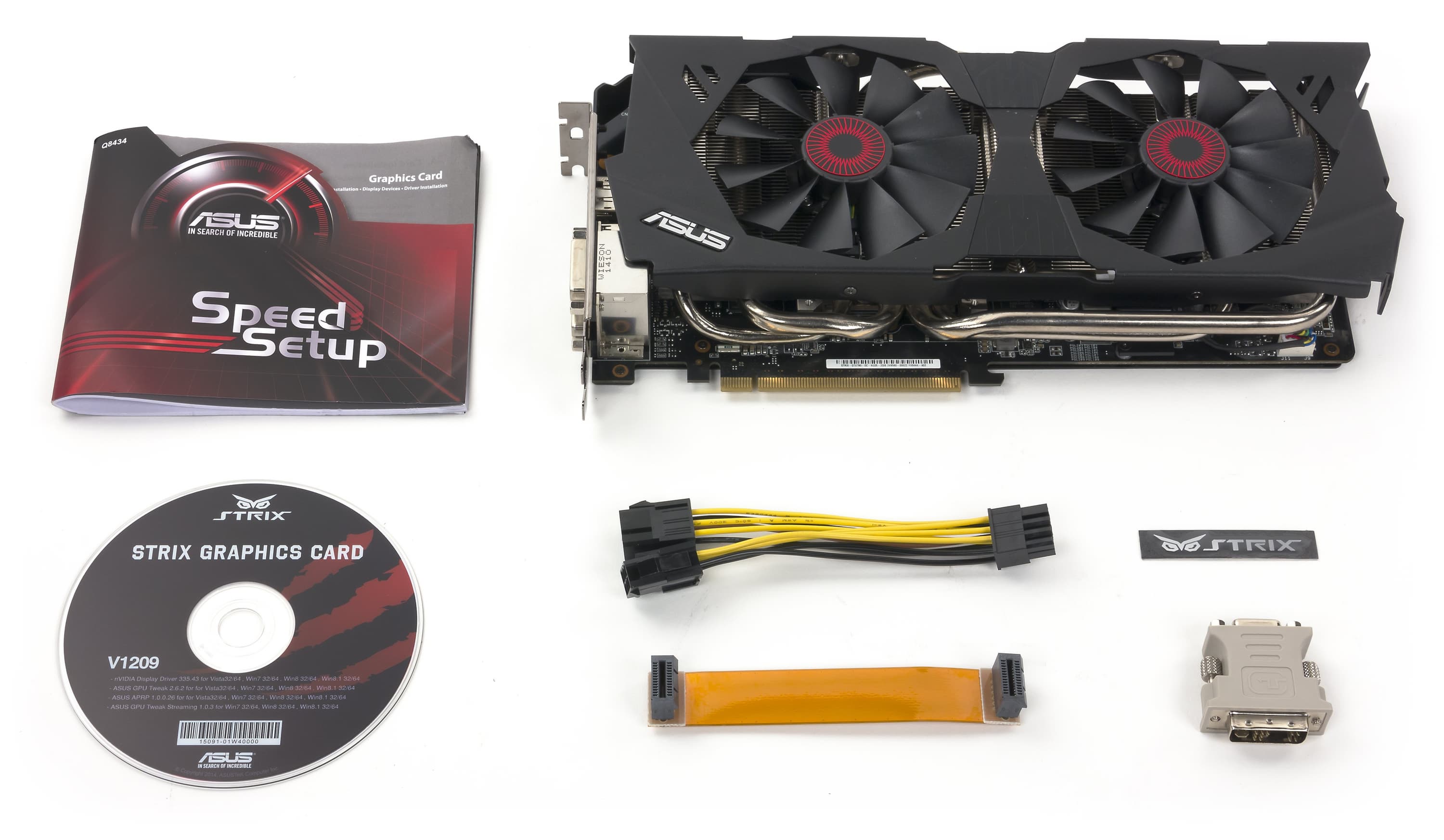

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс адаптер DVI-to-VGA, мост SLI и разветвитель питания. |  |

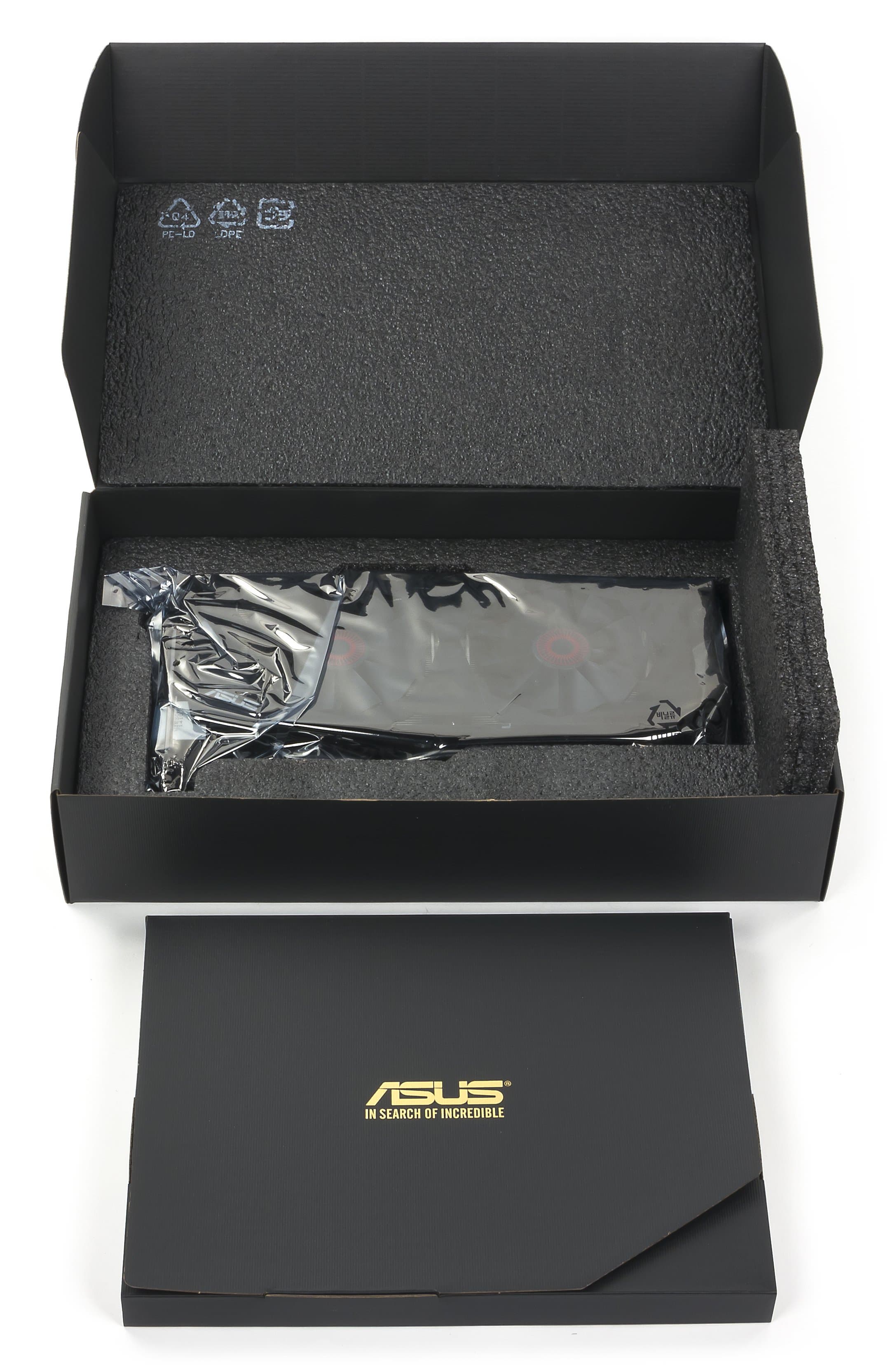

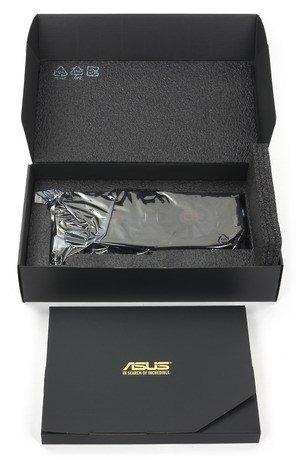

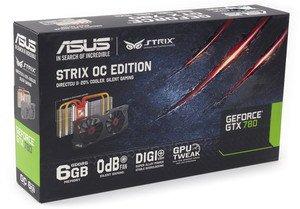

| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Dell UltraSharp U3011 (30″);
- монитор Asus ProArt PA249Q (24″);
- драйверы AMD версии Catalyst 14.7, Nvidia версии 340.43. VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Tomb Raider (2014) (Crystal Dynamics/Square Enix), DirectX 11.0
- Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0
- Crysis 3 (Crytek/EA), DirectX 11.0
- Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Hitman Absolution
- Tomb Raider (2014)
- Sniper Elite V2
- Unigine Valley Benchmark
- 3DMark FireStrike Graphics Marks
- Metro: Last Light
- Battlefield 4
- Thief (2014)
- Crysis 3
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят GTX 780 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | середина сентября 2014 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 06 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 1260 | 225 | 560 |
| 07 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 1250 | 172 | 726 |
| 08 | R9 290 4096 МБ, 947/947/5000 | 1130 | 260 | 434 |
| 09 | Asus Strix GTX 780 6144 МБ, 888—1032/6000 | 1130 | 185 | 610 |
| 10 | GTX 780 3072 МБ, 863—900/6000 | 1090 | 202 | 540 |
Комментарий к Рейтингам iXBT.com
Несмотря на то, что у карты Asus Strix GTX 780 в 2 раза больше объем памяти, это мало что дало в плане производительности, поскольку современным играм вполне достаточно 3 гигабайт локальной памяти. Ускоритель Asus быстрее, чем референсная карта, но его преимущество почти целиком объясняется повышенными частотами работы (прежде всего — бустовой частоты ядра). Но даже ускоренный таким образом GTX 780 все равно отстает от более дешевого Radeon R9 290.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | середина сентября 2014 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 21 | R9 290 4096 МБ, 947/947/5000 | 260 | 1130 | 434 |
| 24 | R9 290X 4096 МБ, 1000/1000/5000 Uber Mode | 225 | 1260 | 560 |
| 26 | GTX 780 3072 МБ, 863—900/6000 | 202 | 1090 | 540 |
| 27 | Asus Strix GTX 780 6144 МБ, 888—1032/6000 | 185 | 1130 | 610 |
| 30 | GTX 780 Ti 3072 МБ, 875—1020/7000 | 172 | 1250 | 726 |
Комментарий к Рейтингам полезности
Чрезмерно высокая цена рассмотренного сегодня ускорителя оставила его лишь на предпоследнем месте в данном соревновании. Увы, в Asus почему-то решили, что удвоенный объем памяти дает право весьма прилично увеличить цену. В реальности же, повторю, эти 6 гигабайт памяти мало что дают по сравнению со стандартным объемом в 3 гигабайта.
Asus Strix OC Edition Geforce GTX 780 6144 МБ 384-битной GDDR5 PCI-E — оригинальное и очень интересное решение в семействе топовых ускорителей. Прежде всего, этот ускоритель интересен любителям разгона. Да, несмотря на то, что это не Matrix и не серия Republic Of Gamers, все равно карта обладает великолепной возможностью ювелирной регулировки вольтажей на ядре и микросхемах памяти через фирменную утилиту GPU Tweak. С ее помощью мне удалось получить стабильную работу карты (при тестировании под нагрузкой не менее 5 часов) на частотах 1100—1250/7200 МГц. В результате данный ускоритель по сути (в плане производительности) превратился в Nvidia Geforce Titan Black или GTX 780 Ti, имея намного меньшую цену. Так что любителям оверклокинга могу посоветовать данный вариант для достижения рекордов. Порукой тому отличный дизайн PCB с переработанным силовым блоком, а также не уступающая ему СО. Ну и не стоит забывать про особенность СО: остановка вентиляторов в случае малой нагрузки (простоя) на GPU (при условии небольшого тепловыделения). Теперь об увеличенном объеме памяти. Наличие 6 гигабайт памяти на сегодян почти ничего не дает в плане производительности (современные игры просто не используют такой объем, хватает пока 3-4 гигабайт, а подчас и 2 гигабайт), и хотя фабричный разгон поднимает производительность, но все же не так сильно. Возможно, что в будущем это станет более востребованным, особенно в высоких разрешениях, а, как показал опыт разгона, эта карта может обгонять 780 Ti в плане скорости. А также не стоит забывать и возможности использования такого объема памяти в профессиональных программах, где серии Geforce очень популярны. Что касается повышенной на момент написания материала цены, то в свете выхода GTX 980 все цены на серии 780 вскоре упадут, так как уходят с рынка.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). В номинации «Оригинальный дизайн» (за сентябрь 2014 года)
награду получила карта:
- Asus Strix OC Edition Geforce GTX 780 6144 МБ 384-битной GDDR5 PCI-E
