Geforce GTX 780 Ti в исполнении MSI

MSI Geforce GTX 780 Ti TwinFrozr Gaming OC 3072 МБ 384-битной GDDR5 PCI-E

Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


х/ф «Тот самый Мюнгхаузен»

Перефразируя, можно сказать: «...Вот построить 80 диаграмм или перенести все результаты в XLS — этого от них не дождешься, а писать всякие глупости в форумах — это у них быстро» :-))) Тем не менее, доброго дня, вечера, утра, доброй ночи!

Методично биясь об стенку, мы обязаны предложить новичкам прочитать наши справочники с полной информацией о тонкостях выбора ускорителя и особенностях современных графических процессоров:

Флагман Nvidia с ядром GK110 в виде Geforce GTX 780 Ti — снова перед вами! Теперь в исполнении MSI в серии Gaming.

Плата

MSI Geforce GTX 780 Ti TwinFrozr Gaming OC 3072 МБ 384-битной GDDR5 PCI-E
  • GPU: Geforce GTX 780 Ti (GK110)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1019—1124 МГц (номинал — 875—1020 МГц)
  • Частота работы памяти (физическая (эффективная)): 1750 (7000) МГц (номинал — 1750 (7000) МГц)
  • Ширина шины обмена с памятью: 384 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 15/1019—1124 МГц (номинал — 15/875—1020 МГц)
  • Число операций (ALU) в блоке: 192
  • Суммарное число операций (ALU): 2880
  • Число блоков текстурирования: 240 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 48
  • Размеры: 260×115×36 мм (карта занимает 2 слота в системном блоке)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 272/98/67 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: SLI

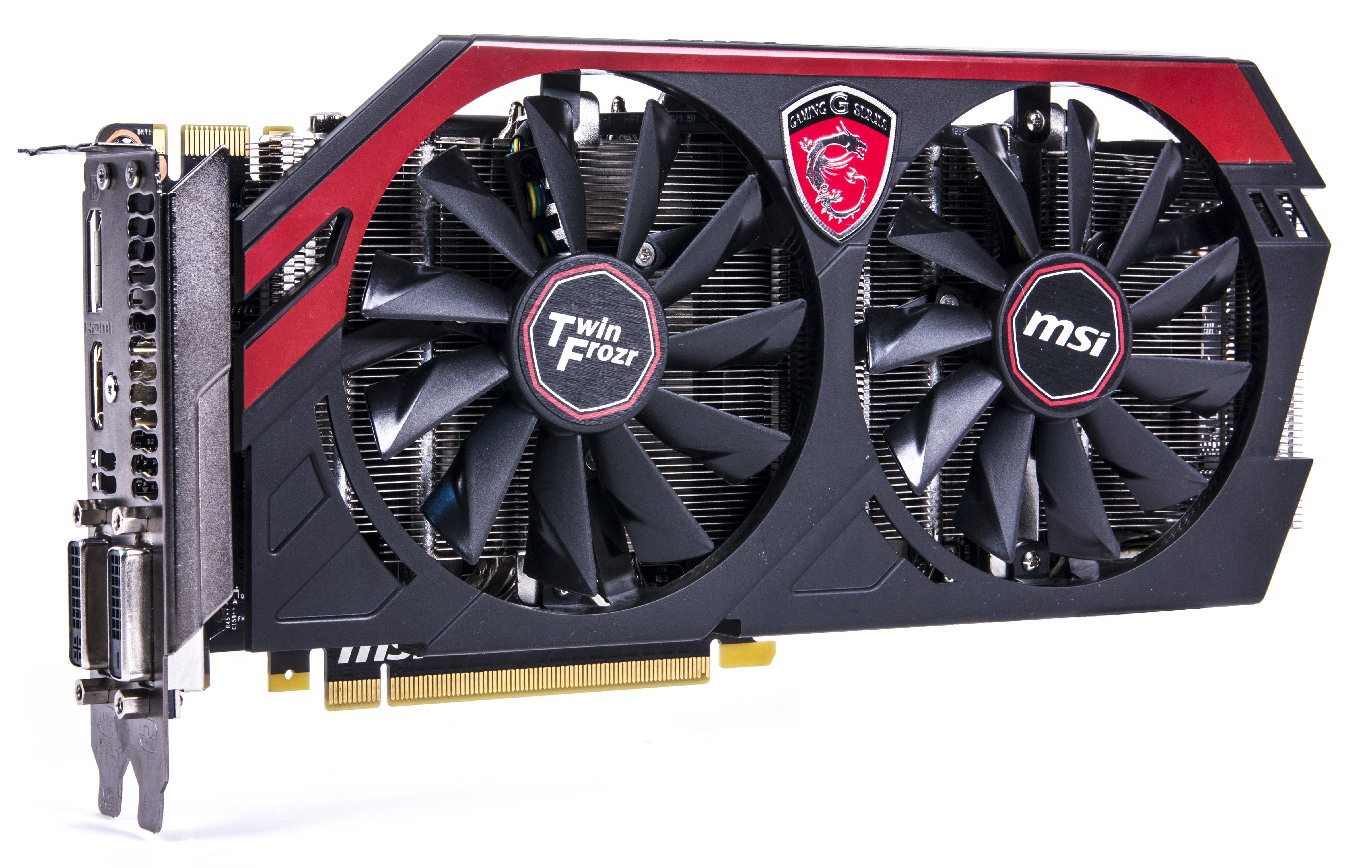

MSI Geforce GTX 780 Ti TwinFrozr Gaming OC 3072 МБ 384-битной GDDR5 PCI-E
Картa имеeт 3072 МБ памяти GDDR5 SDRAM, размещенной в 12 микросхемах по 2 Гбит на лицевой стороне PCB.

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц.

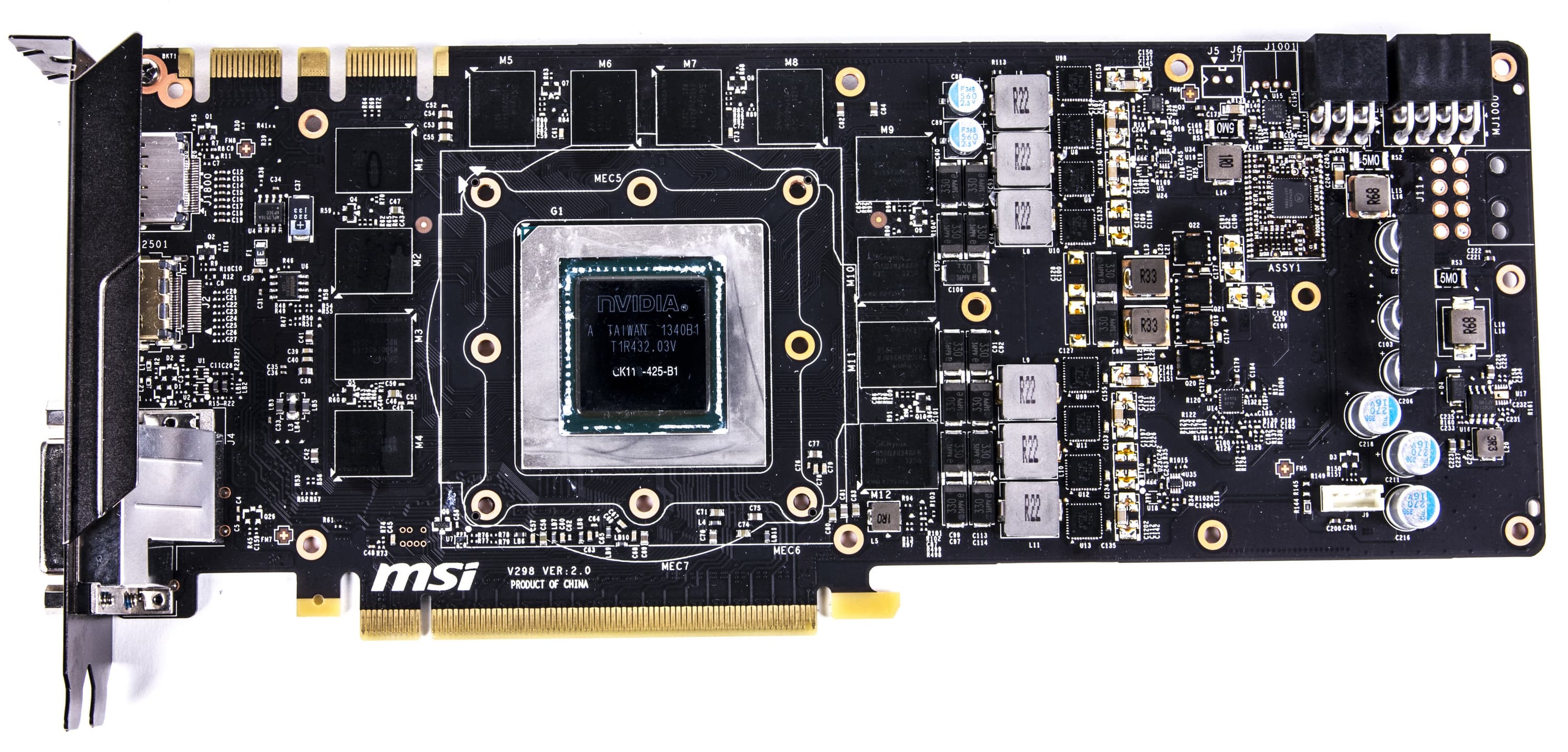

Сравнение с эталонным дизайном, вид спереди
MSI Geforce GTX 780 Ti TwinFrozr Gaming OC 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 780 Ti

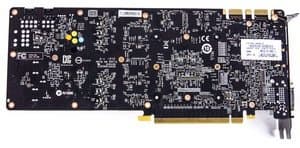

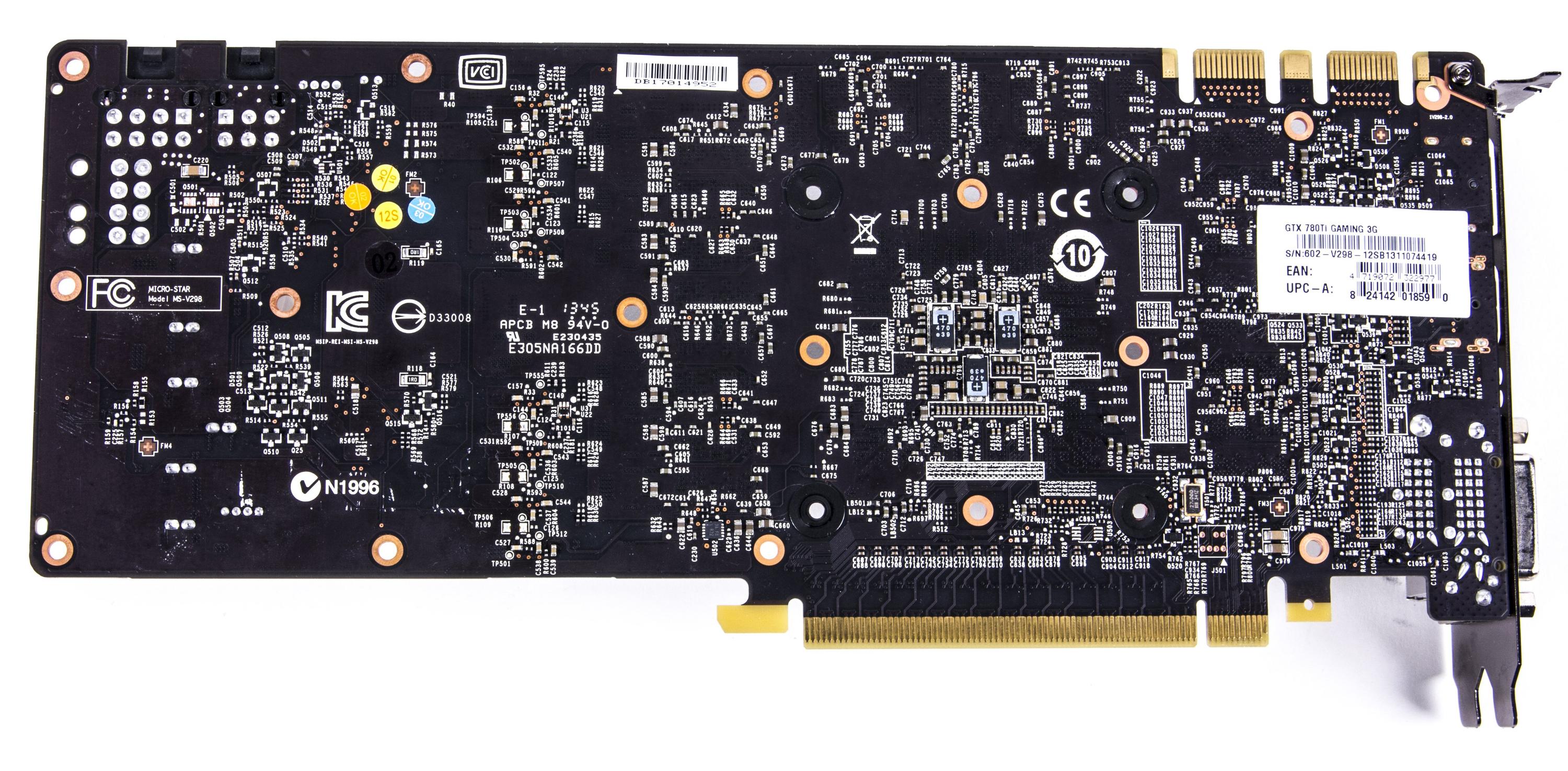

Сравнение с эталонным дизайном, вид сзади
MSI Geforce GTX 780 Ti TwinFrozr Gaming OC 3072 МБ 384-битной GDDR5 PCI-E Reference card Nvidia Geforce GTX 780 Ti

PCB полностью копирует эталонный дизайн. Система питания имеет 6 фаз для ядра и 2 фазы для микросхем памяти. Управляется БП цифровым контроллером NCP 4206 компании On Semiconductor.

Ускоритель имеет следующий набор гнезд вывода: 1 DVI (Dual-Link, совместим с выводом на HDMI), 1 DVI (Single-Link, совместим с выводом на VGA), 1 HDMI и 1 DisplayPort. Суммарно можно подключить до 4 приемников в разных комбинациях (с использованием соответствующих переходников). Без переходников можно подключить два монитора с DVI. Напомним, что ускорители Nvidia достаточно давно обладают собственными звуковыми кодеками для вывода звука по HDMI. Также следует напомнить, что ускорители данного семейства способны выводить картинку одновременно на 4 приемника, что для данной карты в некоторых играх может быть актуально, особенно если речь идет о трехмониторном выводе («играбельность» даже в таком огромном разрешении может остаться на приемлемом уровне).

Напомню, что карта требует дополнительного питания в виде двух разъемов: 6- и 8-контактного.

Протестированные максимальные разрешения и частоты: 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link). Заявлена поддержка разрешения 4К, но нами это пока не проверялось.

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

О системe охлаждения.

м/ф «Малыш и Карлсон»
MSI Geforce GTX 780 Ti TwinFrozr Gaming OC 3072 МБ 384-битной GDDR5 PCI-E
Кто-то там может жужжать, причем именно в уши, однако в нашем случае ситуация совсем иная. Современная серия TwinFrozr имеет улучшенный вариант СО, которая стала очень тихой.

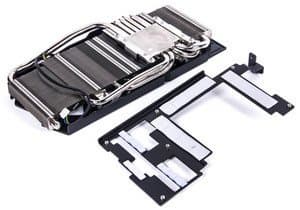

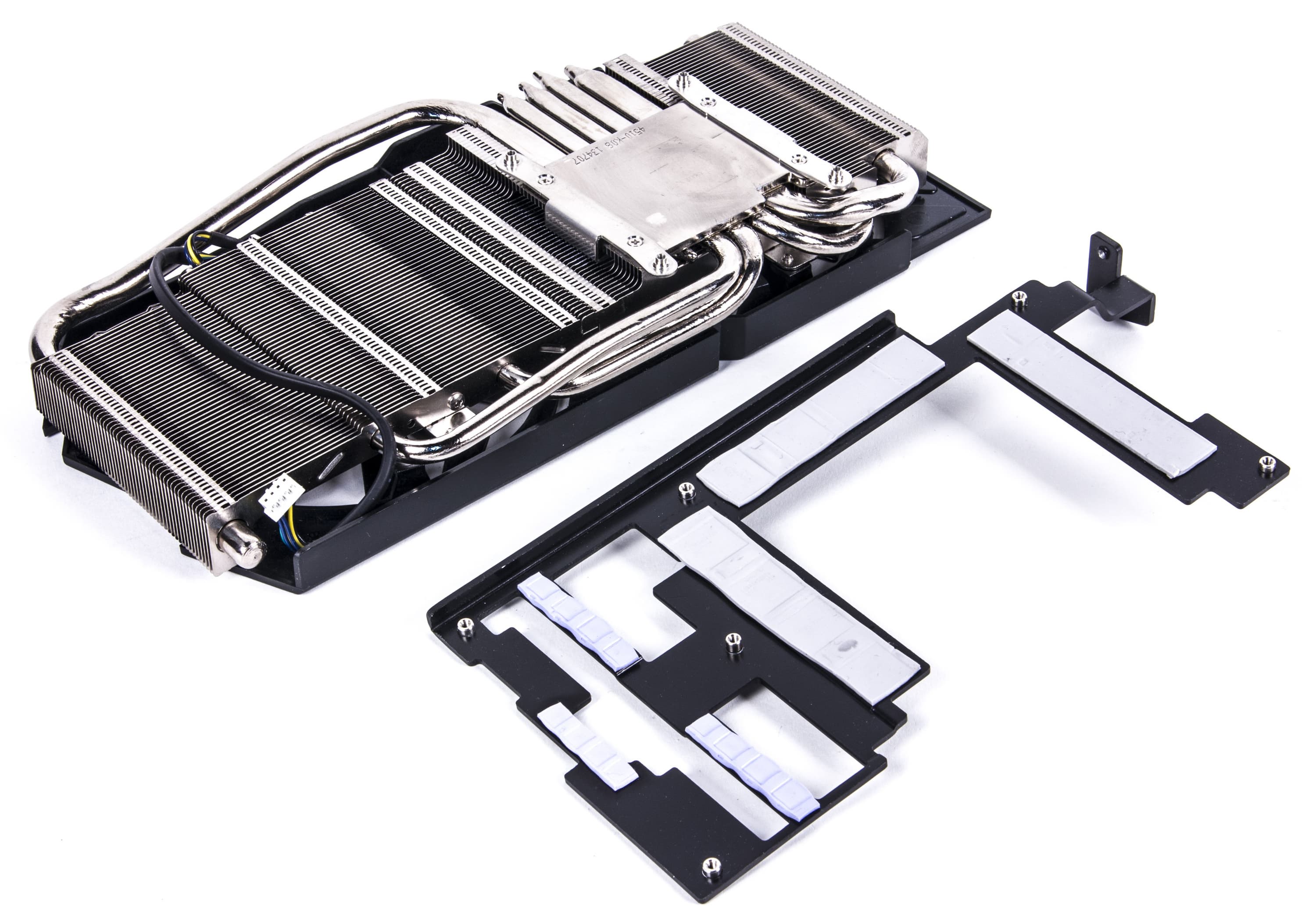

Массивный медный радиатор (потому весьма тяжелый) с никелированной поверхностью, снабженный тепловыми трубками для эффективного распределения тепла по ребрам, обеспечивает очень хороший теплоотвод от ядра. Также предусмотрена специальная рама-радиатор для охлаждения микросхем памяти и силовых транзисторов. Рама заодно играет роль ребра жесткости для печатной платы.

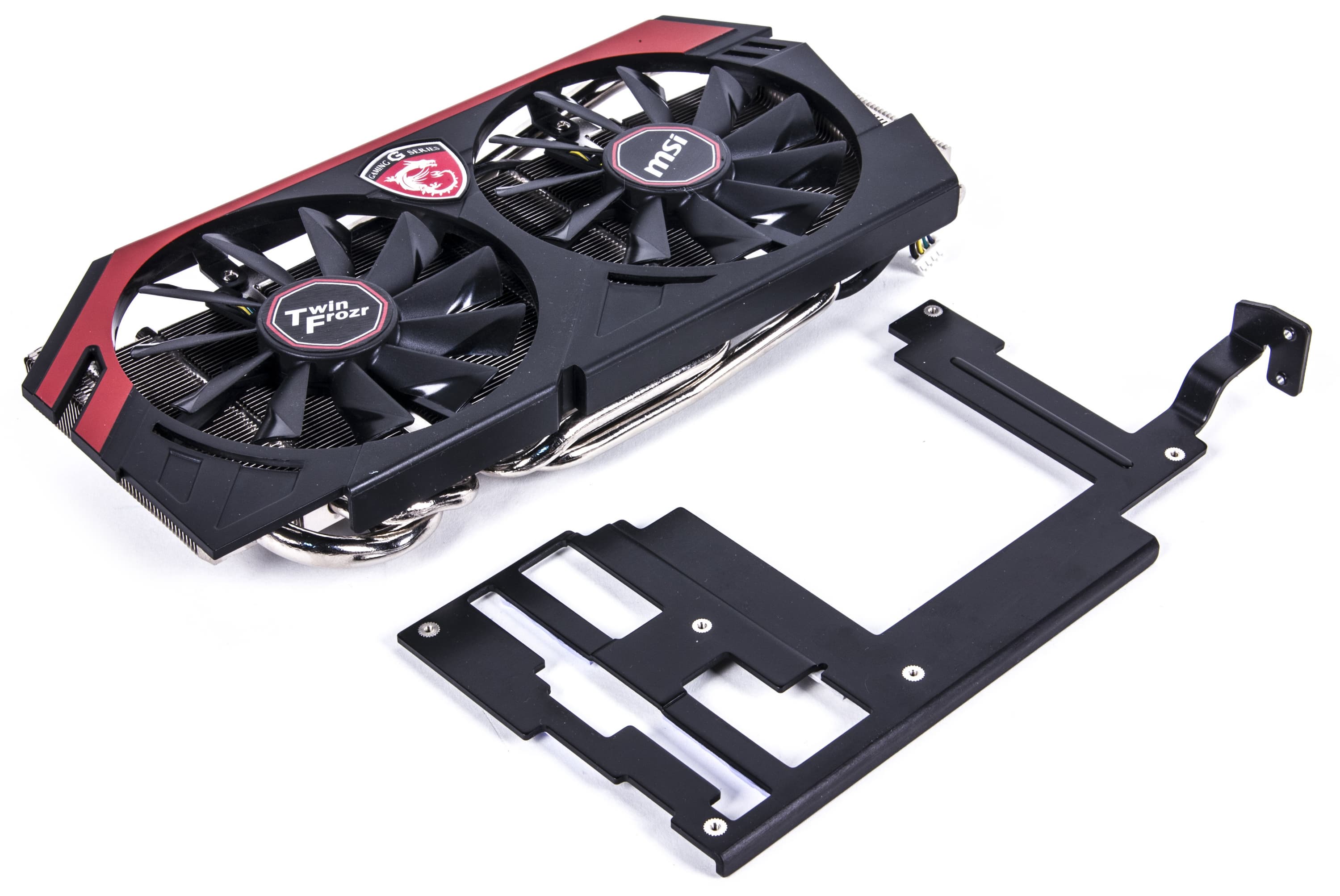

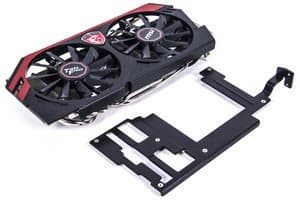

Все это накрыто кожухом с двумя качественными вентиляторами. Их максимальная частота вращения достигает 1400 оборотов в минуту, поэтому СО получилась очень малошумной (практически бесшумной на фоне общего шума системного блока). (Мне снова приходится приносить извинения за то, что до сих пор стенд для объективного измерения уровня шума не готов, поэтому оценка шума СО только словесная.)

Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

MSI Geforce GTX 780 Ti TwinFrozr Gaming OC 3072 МБ 384-битной GDDR5 PCI-E

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 78 градусов, что является отличным результатом для такого рода ускорителей!

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами.

MSI Geforce GTX 780 Ti TwinFrozr Gaming OC 3072 МБ 384-битной GDDR5 PCI-E

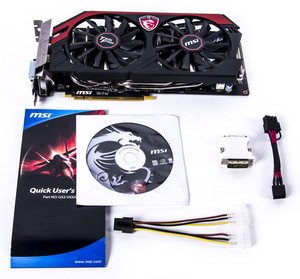

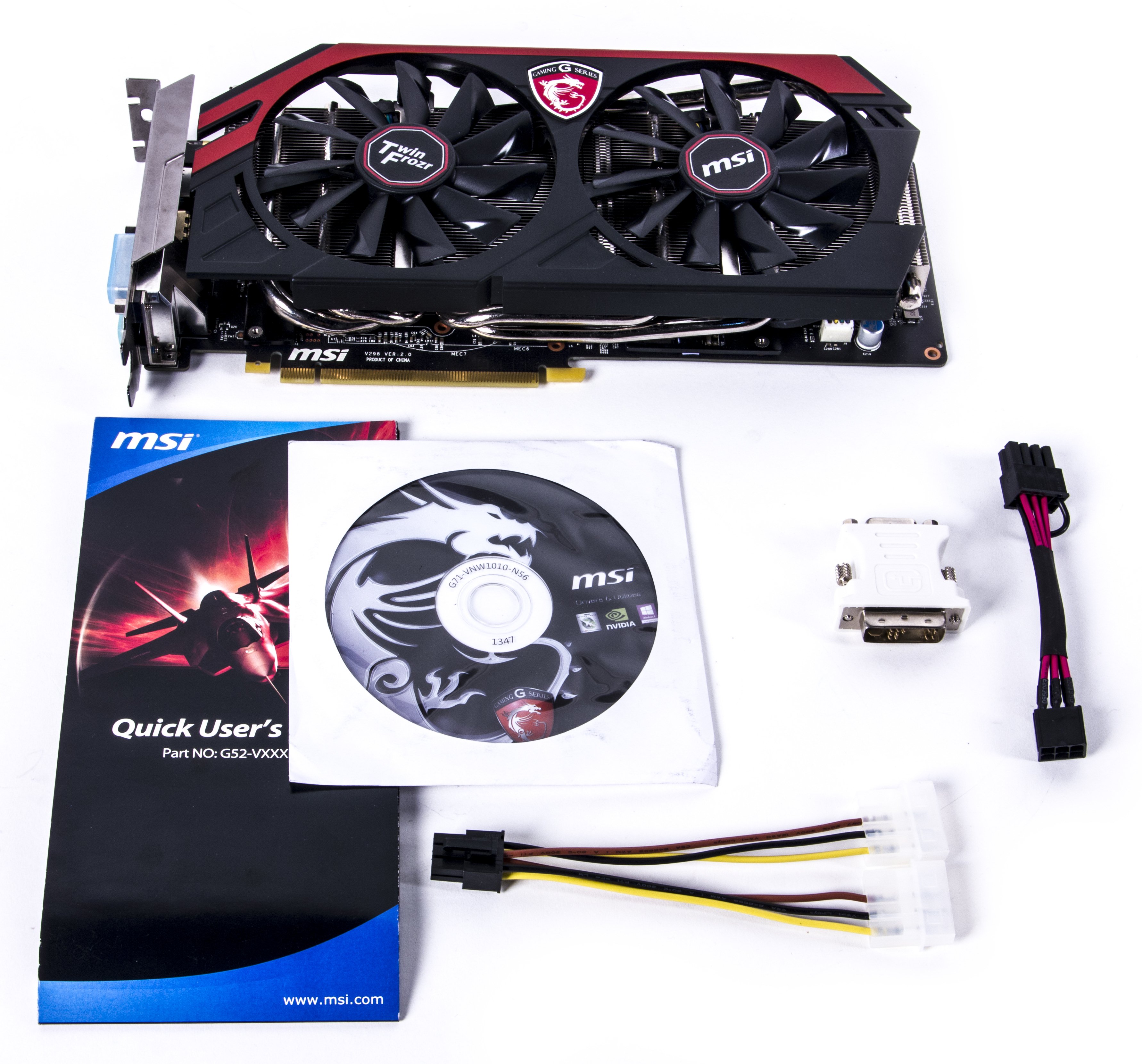

Базовый комплект плюс разветвители питания и адаптер DVI-to-VGA.

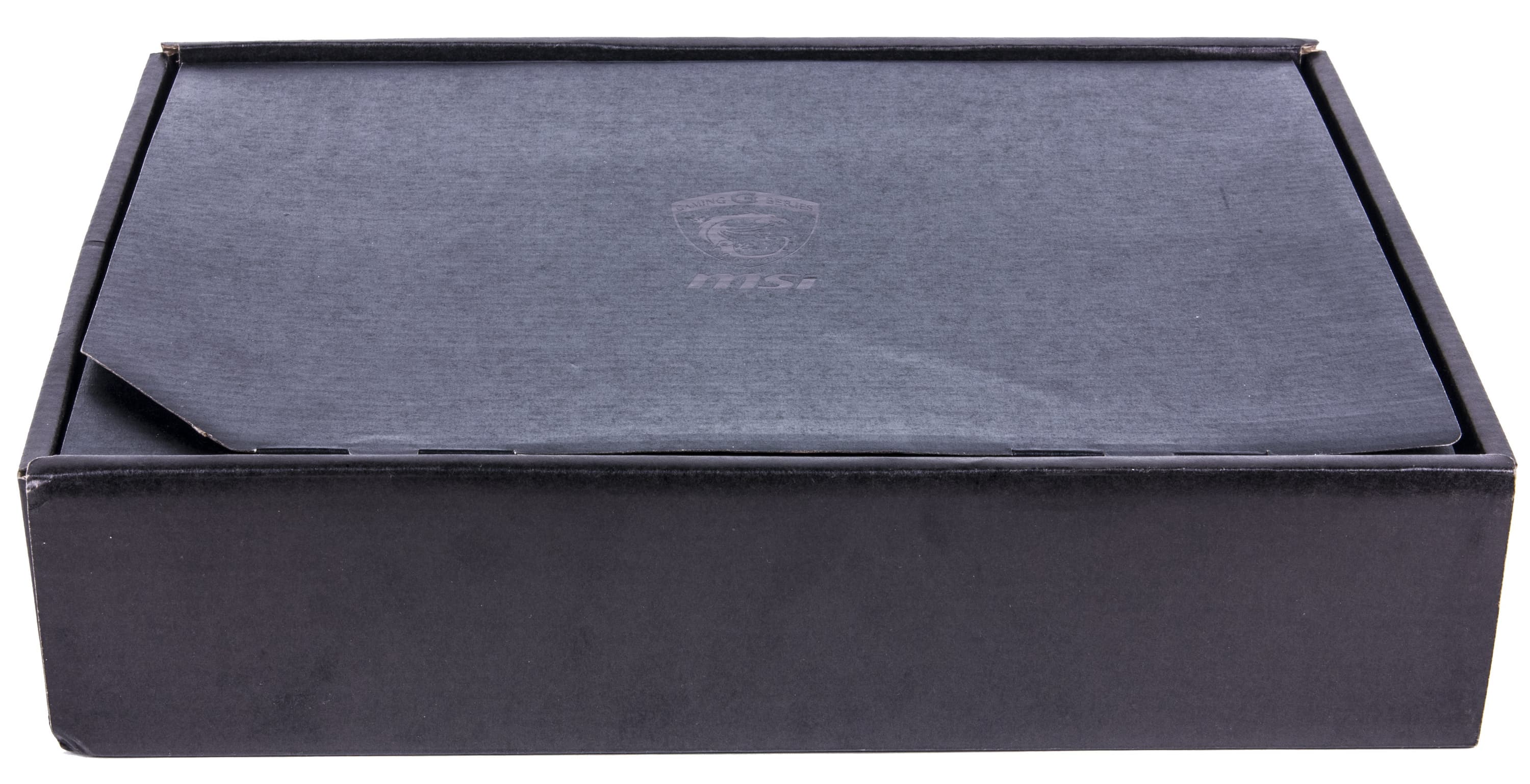

Упаковкa.

MSI Geforce GTX 780 Ti TwinFrozr Gaming OC 3072 МБ 384-битной GDDR5 PCI-E

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
    • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата Asus Sabertooth X79 на чипсете Intel X79;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Dell UltraSharp U3011 (30″);
  • монитор Asus ProArt PA249Q (24″);
  • драйверы AMD версии Catalyst 14.3 (14.4 для R9 295X2), Nvidia версии 335.23

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).

  • Sniper Elite V2 (Rebellion Developments/505 Games) — DirectX 11.0, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Sniper Elite V2 Benchmark Tool.

  • Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.

  • Unigine Valley Benchmark (Unigine) — DirectX 11.0,скачать здесь, настройки тестирования — Максимальные.
    Хотим отдельно поблагодарить коллектив компании Unigine за предоставление Advanced Edition бенчмарка.

  • Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1, все настройки выставлены на максимальное качество. Бенчмарк запускался с помощью утилиты Adrenaline Benchmark Tool.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1, все настройки выставлены на максимальное качество. Бенчмарк запускался из меню в игре.
    Благодарим компанию AMD за предоставление лицензионного продукта.

  1. BioShock Infinite
  2. Hitman Absolution
  3. Aliens versus Predator (2010)
  4. Sniper Elite V2
  5. Unigine Valley Benchmark
  6. 3DMark FireStrike Graphics Marks
  7. Metro: Last Light
  8. Metro 2033
  9. Thief (2014)
  10. Crysis 2

Выводы

Анализ Рейтинга ускорителей iXBT.com. Он демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из них группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. И далее будем проводить анализ занятых позиции внутри этой группы. Для расчета рейтингов полезности я использовал цены из розничной продажи на начало мая 2014 г, так что они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).

Рейтинг 3D-ускорителей iXBT.com

Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
07MSI GTX 780 Ti 3072 МБ, 1019—1149/70001320174760
08R9 290X 4096 МБ, 1000/1000/5000 Uber Mode1300197659
09GTX 780 Ti 3072 МБ, 875—1020/70001250165758
10GTX Titan 6144 МБ, 837—876/600011801051125

Благодаря серьезно повышенным частотам работы ускоритель MSI вышел на первое место, обойдя даже Radeon R9 290X.

А теперь посмотрим на Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
25R9 290X 4096 МБ, 1000/1000/5000 Uber Mode1971300659
30MSI GTX 780 Ti 3072 МБ, 1019—1149/70001741320760
31GTX 780 Ti 3072 МБ, 875—1020/70001651250758
36GTX Titan 6144 МБ, 837—876/600010511801125

А вот расклад цен вносит свои коррективы, так что, несмотря на все плюсы и повышенные частоты у данного Geforce GTX 780 Ti, все же полезнее будет купить Radeon R9 290X. Правда, придется тщательно выбирать, какой конкретно Radeon R9 290X купить, поскольку в продаже много ускорителей с ревущими кулерами, особенно созданных на основе референс-карт, кроме Powercolor PCS+ и Asus Matrix. Поэтому, возможно, любители относительно тихих системных блоков сделают выбор в пользу Geforce GTX 780 Ti.

Итак:

MSI Geforce GTX 780 Ti TwinFrozr Gaming OC 3072 МБ 384-битной GDDR5 PCI-E — приятный во всех отношениях представитель топового семейства ускорителей. СО весьма тихая, при этом очень эффективная и не громоздкая, так что и карта в целом относительно компактная для ускорителя класса Hi-End. Все типы видеовыходов у нее имеются. Так что смотрите на цены и выбирайте.

Да, окончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

х/ф «Морозко»

Будьте здоровы, боритесь с заразой, а мы к вам придем... как только — так сразу :)

В номинации «Оригинальный дизайн» (за май 2014 года) получила награду карта:

  • MSI Geforce GTX 780 Ti TwinFrozr Gaming OC 3072 МБ 384-битной GDDR5 PCI-E


Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
GTX 780 Ti 3 ГБ — $518(11) R9 290X — $431(33)
GTX 780 Ti 3 ГБ — $518(11) GTX 780 — $515 (на 01.06.16)
GTX 780 Ti 3 ГБ — $518(11) R9 290 — $551(2)
GTX 780 Ti 3 ГБ — $518(11) GTX Titan — Н/Д(0)
MSI GTX 780 Ti TF Gaming — Н/Д(0), T-10674064 GTX 780 Ti 3 ГБ — $518(11)
Предложения MSI Geforce GTX 780 Ti TwinFrozr Gaming OC
L-10674064-10


Благодарим компанию MSI Russia
и лично Бориса Волка
за предоставленную на тестирование видеокарту

2 блока питания Corsair CMPSU-1200AXEU для тестового стенда предоставлены компанией Corsair

Корпус Corsair Obsidian 800D Full Tower для тестового стенда предоставлен компанией Corsair

Модули памяти Corsair Vengeance CMZ16GX3M4X1600C9 для тестового стенда предоставлены компанией Corsair

Corsair Hydro SeriesT H100i CPU Cooler для тестового стенда предоставлен компанией Corsair

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт

Системная плата Asus Sabertooth X79 для тестового стенда предоставлена компанией Asustek

Системная плата MSI X79A-GD45(8D) для тестового стенда предоставлена компанией MSI

Жесткий диск Seagate Barracuda 7200.14 3 ТБ для тестового стенда предоставлен компанией Seagate

Накопитель SSD OCZ Octane 512 ГБ для тестового стенда предоставлен компанией OCZ Russia

2 накопителя SSD Corsair Neutron SeriesT 120 ГБ для тестового стенда предоставлены компанией Corsair

Монитор Asus ProArt PA249Q для рабочего компьютера предоставлен компанией Asustek
