Семейства видеокарт AMD Radeon Справочная информация

Спецификации графических процессоров

кодовое имя	«Hawaii»	«Tonga»	«Tahiti»	«Curacao» «Pitcairn»	«Bonaire»	«Oland»
базовая статья	здесь	здесь	здесь	здесь	здесь	-
технология (нм)	28
транзисторов (млрд)	6,2	5,0	4,3	2,8	2,1	1,0
универсальных процессоров	2816	2048		1280	896	384
текстурных блоков	176	128		80	56	24
блоков блендинга	64	32			16	8
шина памяти	512	384		256	128
типы памяти	DDR3 GDDR5
системная шина	PCI Express 3.0
интерфейсы	DVI Dual-Link HDMI DisplayPort
вершинные шейдеры	5.0
пиксельные шейдеры	5.0
точность вычислений	FP32/FP64
Сглаживание	MSAA CFAA SSAA EQAA MLAA

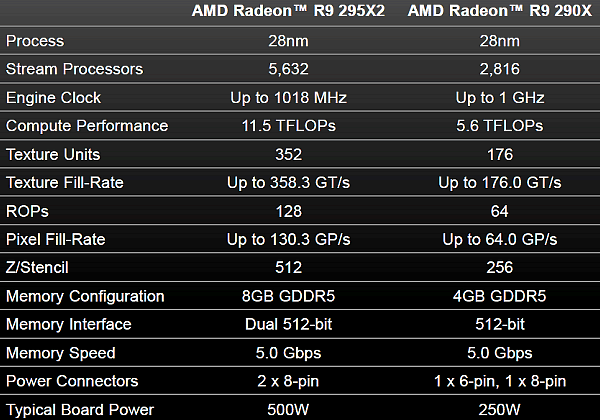

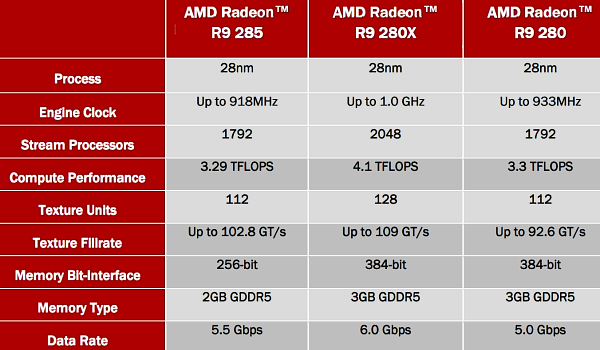

Спецификации референсных карт семейства Radeon 200

карта	чип	блоков ALU/TMU/ROP	частота ядра, МГц	частота памяти, МГц	объем памяти, ГБ	ПСП, ГБ/c (бит)	текстури- рование, Гтекс	филлрейт, Гпикс	TDP, Вт

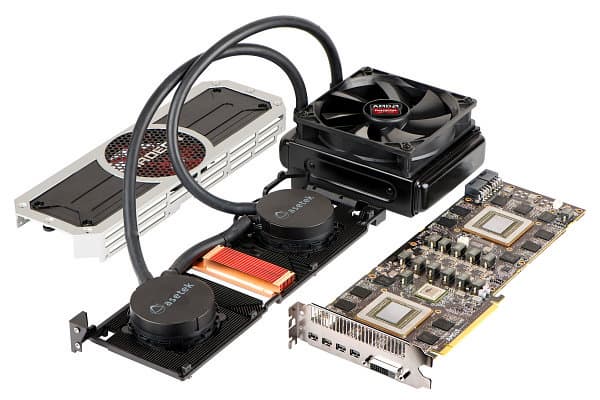

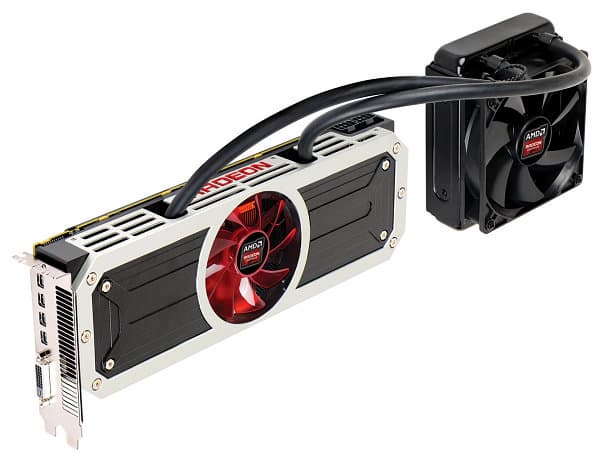

Radeon R9 295X2	«Vesuvius»	2×(2816/176/64)	1018	1250(5000)	2×4 GDDR5	2×320 (2×512)	2×179,2	2×65,2	500
Radeon R9 290X	«Hawaii»	2816/176/64	1000	1250(5000)	4 GDDR5	320 (512)	176	64	275
Radeon R9 290	«Hawaii»	2560/160/64	947	1250(5000)	4 GDDR5	320 (512)	152	60,6	275
Radeon R9 280X	«Tahiti»	2048/128/32	1000	1500(6000)	3 GDDR5	288 (384)	128	32,0	250

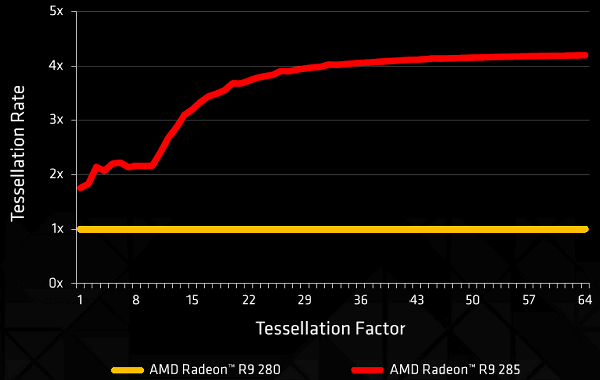

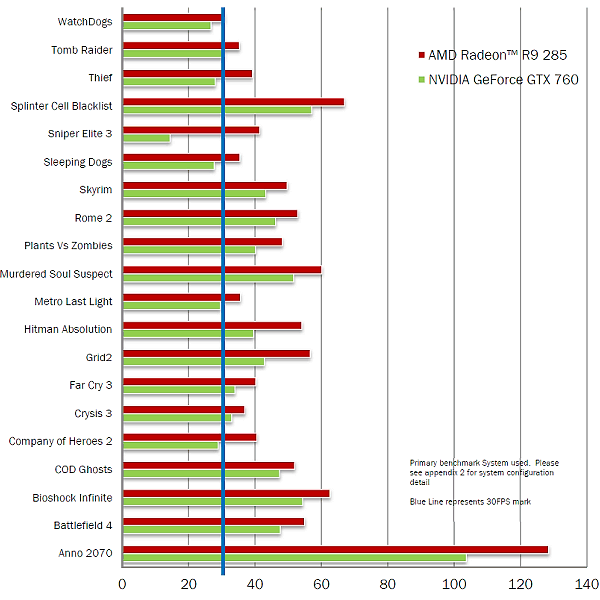

Radeon R9 285	«Tonga»	1792/112/32	918	1375(5500)	2 GDDR5	176 (256)	102,8	29,8	190
Radeon R9 280	«Tahiti»	1792/112/32	827-933	1250(5000)	3 GDDR5	240 (384)	104,5	30,0	200

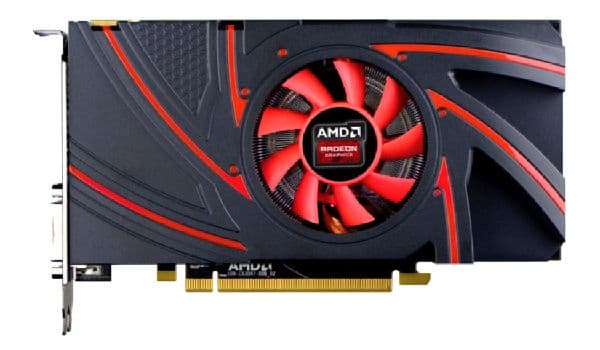

Radeon R9 270X	«Curacao»	1280/80/32	1050	1400(5600)	2 GDDR5	179 (256)	84,0	33,6	180
Radeon R9 270	«Curacao»	1280/80/32	925	1400(5600)	2 GDDR5	179 (256)	74,0	29,6	150
Radeon R9 265	«Pitcairn Pro»	1024/64/32	900-925	1400(5600)	2 GDDR5	179 (256)	59,2	29,6	150

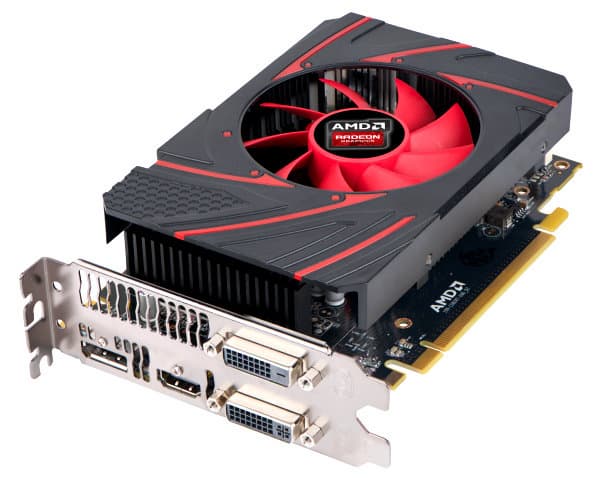

Radeon R7 260X	«Bonaire»	896/56/16	1100	1625(6500)	2 GDDR5	104 (128)	61,6	17,6	115
Radeon R7 260	«Bonaire»	768/48/16	1000	1500(6000)	1 GDDR5	96 (128)	48,0	16,0	95
Radeon R7 250X	«Cape Verde XT»	640/40/16	1000	1125(4500)	1 GDDR5	72 (128)	40	16	80
Radeon R7 250	«Oland XT»	384/24/8	1050	1150(4600)	1 GDDR5	74 (128)	25,2	8,4	65
Radeon R7 240	«Oland Pro»	320/20/8	780	900(1800)	2 DDR3	23 (128)	15,6	6,2	30

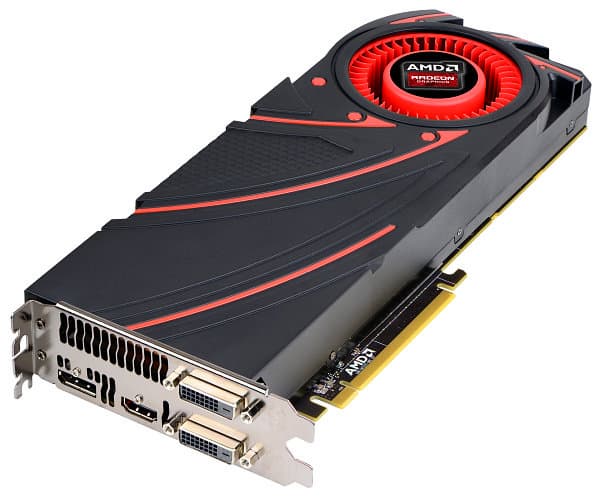

Графические ускорители серии Radeon R9 290(X)

Кодовое имя чипа: «Hawaii»
Технология производства: 28 нм
6,2 млрд. транзисторов (у «Tahiti» в Radeon HD 7970 — 4,3 млрд.)
Унифицированная архитектура с массивом общих процессоров для потоковой обработки многочисленных видов данных: вершин, пикселей и др.
Аппаратная поддержка DirectX 11.2, в том числе шейдерной модели Shader Model 5.0
4 геометрических процессора
512-битная шина памяти: восемь контроллеров шириной по 64 бита, с поддержкой памяти GDDR5
Частота ядра до 1000 МГц (динамическая)
44 вычислительных блока GCN, включающих 176 SIMD-ядер, состоящих в целом из 2816 ALU для расчётов с плавающей запятой (поддерживаются целочисленные и плавающие форматы, с точностью FP32 и FP64)
176 текстурных блоков, с поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов
64 блока ROP с поддержкой режимов полноэкранного сглаживания с возможностью программируемой выборки более чем 16 сэмплов на пиксель, в том числе при FP16- или FP32-формате буфера кадра. Пиковая производительность до 64 отсчетов за такт, а в режиме без цвета (Z only) — 256 отсчетов за такт
Интегрированная поддержка до шести мониторов, подключённых по интерфейсам DVI, HDMI и DisplayPort

Спецификации видеокарты Radeon R9 290X

Частота ядра: до 1000 МГц
Количество универсальных процессоров: 2816
Количество текстурных блоков: 176, блоков блендинга: 64
Эффективная частота памяти: 5000 МГц (4×1250 МГц)
Тип памяти: GDDR5
Объем памяти: 4 гигабайта
Пропускная способность памяти: 320 гигабайт в сек.
Вычислительная производительность (FP32) 5,6 терафлопс
Теоретическая максимальная скорость закраски: до 64 гигапикселей в сек.
Теоретическая скорость выборки текстур: до 176 гигатекселей в сек.
Шина PCI Express 3.0
Два разъема Dual Link DVI, один HDMI, один DisplayPort
Энергопотребление до 275 Вт
Один 8-контактный и один 6-контактный разъёмы питания;
Двухслотовый дизайн
Рекомендуемая цена для рынка США — $549 (для России — 19990 руб).

Спецификации видеокарты Radeon R9 290

Частота ядра: до 947 МГц
Количество универсальных процессоров: 2560
Количество текстурных блоков: 160, блоков блендинга: 64
Эффективная частота памяти: 5000 МГц (4×1250 МГц)
Тип памяти: GDDR5
Объем памяти: 4 гигабайта
Пропускная способность памяти: 320 гигабайт в сек.
Вычислительная производительность (FP32) 4,9 терафлопс
Теоретическая максимальная скорость закраски: до 60,6 гигапикселей в сек.
Теоретическая скорость выборки текстур: до 152 гигатекселей в сек.
Шина PCI Express 3.0
Два разъема Dual Link DVI, один HDMI, один DisplayPort
Энергопотребление до 275 Вт
Один 8-контактный и один 6-контактный разъемы питания;
Двухслотовый дизайн
Рекомендуемая цена для рынка США — $399 (для России — 13 990 руб).

Из названия топовой новинки понятно, что система наименований у видеокарт AMD изменилась. Нововведение частично оправдано тем, что подобная система давно применяется и в APU собственного производства (семейства A8 и A10, к примеру), да и другими производителями (например, Intel Core i5 и i7 имеют схожую систему наименования процессоров), но для видеокарт предыдущая система наименований была явно логичнее и понятнее. Интересно, что заставило AMD сменить её именно сейчас, хотя в запасе у них была как минимум линейка Radeon HD 9000, да и приставку «HD» можно было поменять на другую.

Остаётся не совсем понятным для нас и разделение на семейства R7 и R9: почему 260X принадлежит ещё к семейству R7, а 270X уже относится к R9? Впрочем, с рассматриваемой в материале Radeon R9 290X всё несколько логичнее, она относится к топовому семейству R9 и имеет максимальный порядковый номер в серии — 290. Но зачем нужно было затевать ещё и чехарду с суффиксами «X»? Почему нельзя было обойтись цифрами, как это было в предыдущем семействе? Если мало трёх разрядов, а цифры вроде 285 и 295 не нравятся, то можно было оставить четыре цифры в названии: R9 2950 и R9 2970. Но тогда бы система не сильно отличалась от предыдущей, а маркетологам нужно как-то оправдывать свои рабочие места. Ну да ладно, название видеокарты — дело десятое, лишь бы товар хорошим был и свою цену оправдывал.

И с этим нет никаких проблем, рекомендованная цена на Radeon R9 290X ниже, чем у соответствующего топового решения конкурента из этого же ценового сегмента. Выпуск Radeon R9 290X явно нацелен на то, чтобы бороться с NVIDIA GeForce GTX 780, основанной на чипе GK110, которая на момент выхода была топовой платой конкурента (GeForce GTX Titan в расчёт не берём, так как эта модель всегда была чисто имиджевым решением) и имеет более высокую рекомендованную цену даже с учётом снижения цен на топовые модели от NVIDIA.

Рекомендованная цена на Radeon R9 290 также ниже цены соответствующего решения конкурента из этого же ценового сегмента. Radeon R9 290 явно предназначен для борьбы с NVIDIA GeForce GTX 780, основанной на чипе GK110, которая является младшей топовой платой конкурента (ведь давно есть GeForce GTX Titan, да и GTX 780 Ti уже анонсирована и вскоре выйдет). Модель NVIDIA имеет более высокую рекомендованную цену ($499 против $399), но в играх может обеспечивать более высокую производительность — это ж не Fire Strike из 3DMark, удобный для AMD.

Обе топовые модели видеокарт AMD имеют память GDDR5 объёмом в четыре гигабайта. Так как графический чип Hawaii имеет 512-битную шину памяти, то на них теоретически можно было бы поставить и 2 ГБ, но такой объём GDDR5-памяти для топового решения уже слишком мал, тем более, что Radeon HD 7970 отличалась 3 ГБ памятью, да и современные проекты вроде Battlefield 4 уже рекомендуют не менее 3 ГБ видеопамяти. А уж четырёх гигабайт точно хватит в любых современных играх при самых высоких настройках и разрешениях и даже для будущего, когда начнут выходить мультиплатформенные игры, предназначенные для консолей нового поколения: PS4 и Xbox One.

Что касается потребления энергии, то вопрос этот непростой. Хотя на бумаге энергопотребление новой модели не слишком выросло, по сравнению с Radeon HD 7970 GHz, тут есть нюансы. Как и некоторые предыдущие топовые решения, AMD Radeon R9 290X имеет специальный переключатель на карте, которые позволяет выбирать одну из двух прошивок BIOS. Этот переключатель размещён на торце видеокарты рядом с монтажной планкой с видеовыходами. Естественно, после переключения потребуется перезагрузка ПК для того, чтобы изменения возымели эффект. Фабрично на всех Radeon R9 290X прошиты две версии BIOS и эти режимы заметно отличаются друг от друга по энергопотреблению. В отличие от старшей модели, специальный переключатель на R9 290 физически присутствует, но доступен лишь один режим.

«Quiet Mode» (Тихий режим) — положение переключателя «один», ближнее к монтажной планке видеокарты. Этот режим предназначен для игроков, которые озабочены шумностью игровой системы. К примеру — играющие в наушниках в помещении, где нужно соблюдать тишину и имеющие ПК с тихими системами охлаждения.

«Uber Mode» (Супер режим или нормальный режим) — положение переключателя «два», дальнее от монтажной планки с видеовыходами. Этот режим предназначен для получения максимальной производительности в играх, тестирования и CrossFire-систем. По названию режимов понятно, что тихий обеспечивает меньший шум от системы охлаждения ценой слегка пониженной производительности, а суперрежим обеспечивает максимум возможного при большем энергопотреблении и шумности от вентилятора системы охлаждения видеокарты. Хорошо, что у пользователя есть возможность выбора и он волен использовать любой из режимов по своим потребностям без ограничений.

Архитектурные особенности

Новый графический чип Hawaii, который лежит в основе видеокарт серии AMD Radeon R9 290(X), основан на уже известной нам архитектуре Graphics Core Next (GCN), которая была слегка модифицирована по вычислительным способностям и для полной поддержки всех возможностей DirectX 11.2, как это было ранее сделано в чипе Bonaire (Radeon HD 7790), который также стал основой и для Radeon R7 260X. Архитектурные изменения в Bonaire и Hawaii относятся к улучшениям вычислительных возможностей (поддержка большего количества одновременно исполняемых потоков) и новой версии технологии AMD PowerTune, о которой мы ещё расскажем ниже.

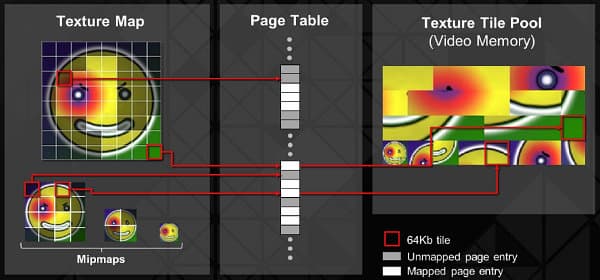

Новые возможности DirectX 11.2 включают тайловые ресурсы, которые используют аппаратные особенности Hawaii по огранизации виртуальной памяти GPU, называемые partially-resident textures (PRT). Используя виртуальную видеопамять, легко получить эффективную аппаратную поддержку алгоритмов, позволяющих применять в приложениях огромные объёмы текстур и их подкачку (streaming) в видеопамять. PRT позволяет повысить эффективность использования видеопамяти в таких задачах и подобные техники уже применяются в некоторых игровых движках.

Мы уже описывали PRT в материале, посвящённом выходу Radeon HD 7970, но в Bonaire и Hawaii эти возможности были расширены. Этими видеочипами поддерживаются все дополнительные возможности, которые были добавлены в DirectX 11.2, связанные в основном с алгоритмами уровня детализации (LOD) и текстурной фильтрации.

Несмотря на то, что возможности GCN были расширены, главной задачей AMD при проектировании нового топового GPU было улучшение энергоэффективности чипа, так как Tahiti уже потреблял слишком много энергии, а в Hawaii включили больше вычислительных блоков. Давайте посмотрим, что удалось сделать инженерам компании AMD, чтобы выставить на рынок конкурентоспособный продукт:

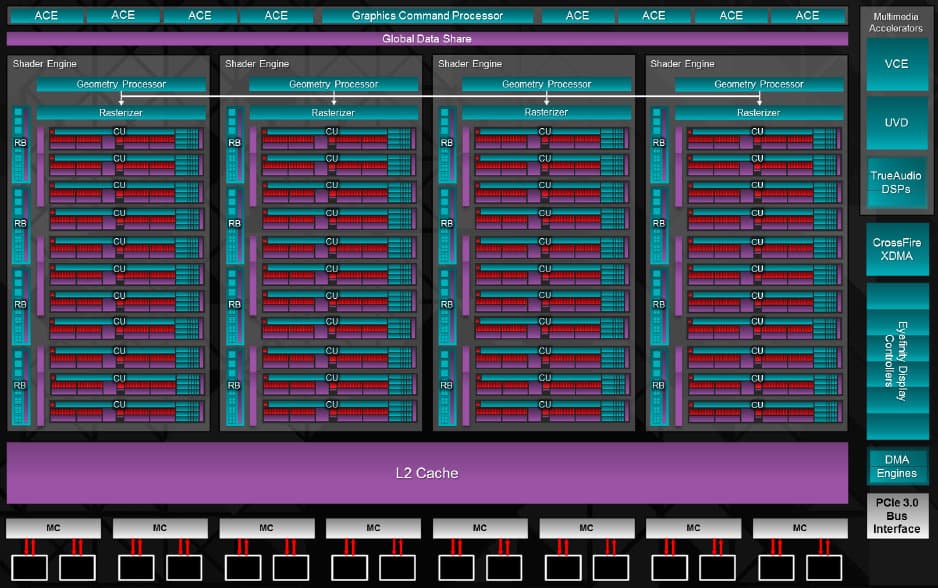

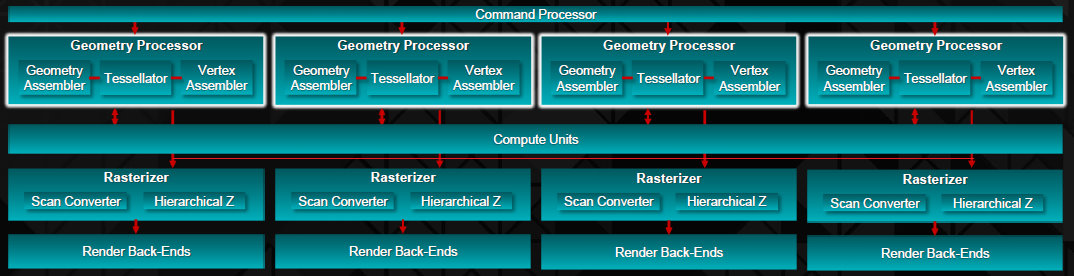

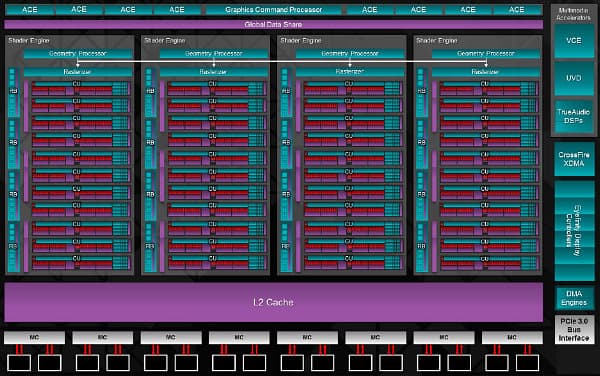

Новый графический процессор логически разделён на четыре части (Shader Engine), каждая из которых содержит по 11 укрупнённых вычислительных блоков (Compute Unit), включающих и текстурные модули, по одному геометрическому процессору и растеризатору, а также по несколько блоков ROP. Иными словами, блок-схема самого современного чипа AMD стала ещё больше похожа на схему чипов NVIDIA, также имеющих подобную организацию.

Всего в состав графического чипа Hawaii входит: 44 вычислительных блока Compute Units, содержащих 2816 потоковых процессоров, 64 блока ROP и 176 блоков TMU. Рассматриваемый GPU имеет 512-битную шину памяти, состоящую из восьми 64-битных контроллеров, а также 1 МБ кэш-памяти второго уровня. Он производится на всё том же 28 нм техпроцессе, что и Tahiti, но содержит уже 6.2 млрд. транзисторов (у Tahiti — 4.3 млрд.).

Но это относится лишь к полноценному чипу со всеми активными блоками, который применяется в Radeon R9 290X. Младший же R9 290 получил чип с 40 активными Compute Units, содержащих 2560 потоковых процессора и 160 текстурных блоков. А вот количество блоков ROP урезано не было, их осталось 64 штуки. То же самое касается и шины памяти, она осталась 512-битной, состоящей из восьми 64-битных контроллеров.

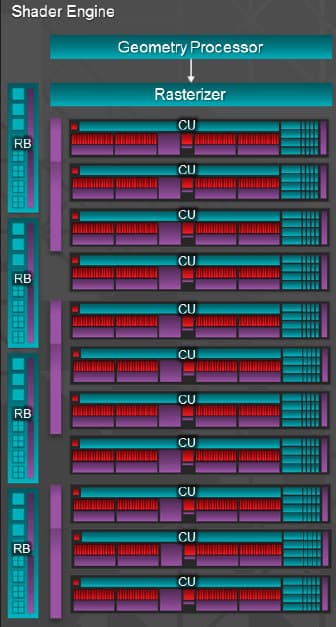

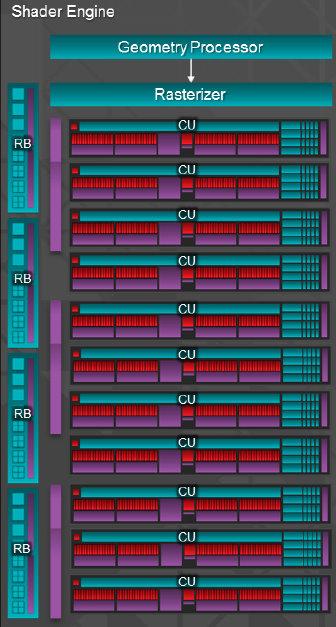

Рассмотрим блок-схему шейдерного движка, из которых состоит графический процессор Hawaii. Это крупноблочная часть чипа, который содержит четыре таких движка:

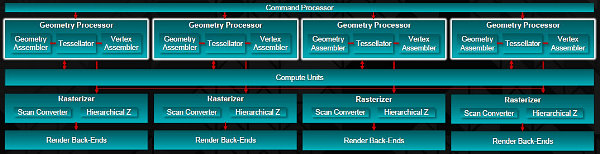

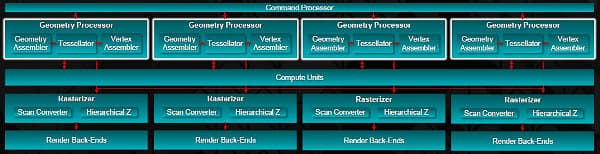

Каждый из Shader Engine включает по одному геометрическому процессору и растеризатору, которые способны обрабатывать по одному геометрическому примитиву за такт. Похоже, что геометрическая производительность Hawaii не только выросла, но и должна быть неплохо сбалансированной, по сравнению с предыдущими GPU компании AMD.

Шейдерный движок архитектуры GCN может содержать до четырёх укрупнённых блоков Render Back-ends (RB), которые включают по четыре блока ROP каждый. Количество вычислительных блоков Compute Unit в составе шейдерного движка также может быть разным, но в данном случае их 11 штук, хотя кэши для инструкций и констант разделяются на каждые четыре блока Compute Unit. То есть, логичнее было бы включение в состав Shader Engine не 11, а 12 вычислительных блоков, но похоже, что такое количество уже не входило в пределы по энергопотреблению Hawaii.

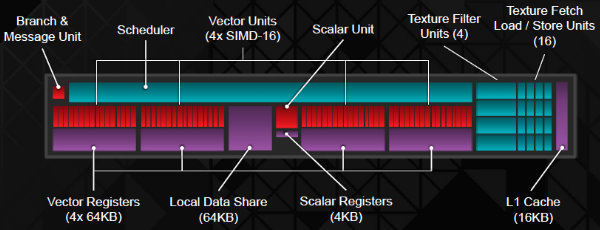

Вычислительный блок архитектуры GCN включает различные функциональные блоки: модули текстурных выборок (16 штук), модули текстурной фильтрации (четыре штуки), блок предсказания ветвлений, планировщик, вычислительные блоки (четыре векторных и один скалярный), кэш-память первого уровня (16 КБ на вычислительный блок), память для векторных и скалярных регистров, а также разделяемая память (64 КБ на каждый Compute Unit).

Так как шейдерных движков в графическом процессоре Hawaii четыре, то всего он имеет четыре блока обработки геометрии и движков растеризации. Соответственно, новый топовый GPU компании AMD умеет обрабатывать до четырёх геометрических примитивов за такт. Кроме этого, в Hawaii улучшена буферизация геометрических данных и увеличены кэши для параметров геометрических примитивов. Всё вместе это обеспечивает серьёзный рост производительности при больших объёмах расчётов в геометрических шейдерах и активном использовании тесселяции.

Также некоторые изменения претерпели и вычислительные способности нового, пусть и графического, но всё же процессора. В состав чипа входят два DMA-движка, которые обеспечивают полное использование возможностей шины PCI Express 3.0, заявлена двунаправленная пропускная способность в 16 ГБ/с. Сравнительно новой можно назвать и возможность асинхронных вычислений, которая осуществляется при помощи восьми (в случае чипа Hawaii) вычислительных движков Asynchronous Compute Engines (ACE).

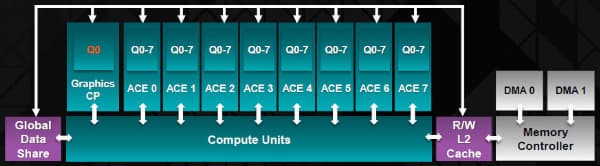

Блоки ACE работают параллельно с графическим командным процессором и каждый из них способен управлять восемью потоками команд. Такая организация обеспечивает независимое планирование и работу в многозадачной среде, доступ к данным в глобальной памяти и L2-кэше, а также быстрое переключение контекста. Это особенно важно в вычислительных задачах, а также в игровых приложениях при использовании GPU и для графических и для общих вычислений. Также это нововведение теоретически может быть преимуществом при использовании низкоуровневого доступа к возможностям GPU при помощи таких API как Mantle.

Вернёмся к возможностям Hawaii, которые применимы к графическим вычислениям. Из-за роста требований к разрешению с ожидаемым распространением UltraHD-мониторов, становится необходимым повышение вычислительных возможностей блоков растровых операций — ROP. В чип Hawaii включено 16 блоков Render Back End (RBE), что в два раза больше, чем у Tahiti. Шестнадцать RBE содержат 64 блока ROP, которые способны обрабатывать до 64 пикселей за такт, и это может быть очень полезно в некоторых случаях.

Что касается подсистемы памяти, то Hawaii имеет 1 мегабайт кэш-памяти второго уровня, который поделён на 16 разделов по 64 КБ. Заявлено как 33%-ное увеличение объёма кэш-памяти, так и повышение внутренней пропускной способности на треть. Общая пропускная способность L2/L1-кэшей заявлена равной 1 ТБ/с.

Доступ к памяти осуществляется при помощи восьми 64-битных контроллеров, что вместе составляет 512-битную шину. Микрохемы памяти в Radeon R9 290X работают на частоте в 5.0 ГГц, что даёт общую пропускную способность памяти в 320 ГБ/с, что более чем на 20% выше, чем у Radeon HD 7970 GHz. При этом площадь чипа, занимаемую контроллером памяти, удалось снизить на 20%, по сравнению с 384-битным контроллером в Tahiti.

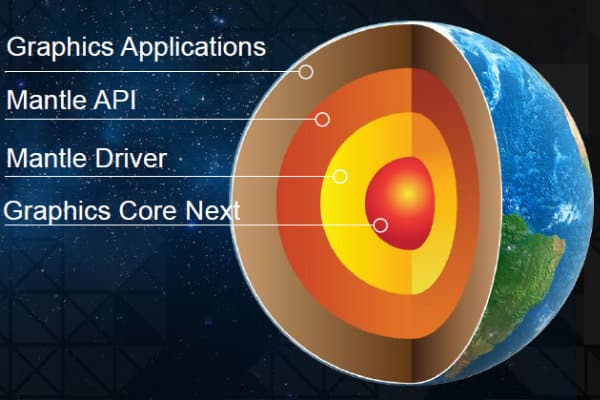

Низкоуровневый графический API Mantle

Представление нового графического API, получившего название Mantle, было довольно неожиданным. Компания AMD вошла в сферу интересов Microsoft с их DirectX, и решилась на некоторое… скажем так, противостояние. Конечно, причиной шага стало то, что для следующего поколения игровых консолей компания AMD является поставщиком всех GPU для Sony, Microsoft и Nintendo, и от этого AMD захотелось получить осязаемое преимущество.

AMD решилась на выпуск данного API во многом из-за влияния DICE и EA, выпускающих игровой движок Frostbite, лежащий в основе игры Battlefield и некоторых других. Технические специалисты из DICE, который занимаются движком Frostbite, считают ПК отличной игровой платформой, основной для DICE. Они давно работают вместе с AMD по разработке и внедрению новых технологий в движок Frostbite 3 — новый движок компании, который является основой для более чем 15 игр серий: Battlefield, Need for Speed, Star Wars, Mass Effect, Command & Conquer, Dragon Age, Mirror’s Edge и др.

Немудрено, что AMD уцепилась за такую возможность, как глубокая оптимизация Frostbite для их графических процессоров. Этот игровой движок очень современный и поддерживает все важные возможности DirectX 11 (даже 11.1), но разработчикам захотелось полнее использовать возможности ПК-систем, отойти от ограничений DirectX и OpenGL и использовать CPU и GPU более эффективно, так как некоторая функциональность, превосходящая спецификации DirectX и OpenGL, остается неиспользуемой разработчиками.

Графический API Mantle предлагает использовать все аппаратные возможности видеокарт AMD, не ограничиваясь нынешними программными лимитами и используя более «тонкую» программную оболочку между игровым движком и аппаратными ресурсами GPU подобно тому, как это делается на игровых консолях. И с учётом того, что все будущие игровые консоли «настольного» формата (Playstation 4 и Xbox One, прежде всего) основаны на графических решениях компании AMD, имеющих в основе архитектуру GCN, знакомую по ПК, у AMD и игровых разработчиков появилась интересная возможность — специальный графический API, который позволит программировать игровые движки на ПК в том же стиле, что и на консолях, с минимальным влиянием API на код игрового движка.

По предварительным данным, использование Mantle обеспечивает девятикратное преимущество по времени исполнения вызовов функций отрисовки (draw calls) по сравнению с другими графическими API, что снижает нагрузку на CPU. Подобное многократное преимущество возможно лишь в искусственных условиях, но некоторое превосходство будет обеспечиваться и в типичных условиях 3D-игр.

Этот низкоуровневый высокопроизводительный графический API был разработан в AMD при значительном участии ведущих игровых разработчиков, особенно DICE, и практически уже вышедшая игра Battlefield 4 является первым проектом, который будет использовать Mantle, а другие игровые разработчики получат возможность использования этого API в будущем — пока что неизвестно, когда именно.

Релизная версия Battlefield 4 будет поддерживать только DirectX 11.1, а появление поддержки Mantle API запланировано на декабрь, когда выйдет бесплатное обновление, дополнительно оптимизированное для видеокарт AMD Radeon. На ПК-системах с видеокартами архитектуры GCN движок Frostbite 3 будет использовать Mantle, позволяющий снизить нагрузку на CPU, распараллелив работу на восемь вычислительных ядер, внесёт специальные низкоуровневые оптимизации производительности при помощи полного доступа к аппаратным возможностям GCN.

По Mantle у публики остаётся больше вопросов, чем ответов. Например, не очень понятно, каким образом будет работать низкоуровневый драйвер Mantle с его прямым доступом к ресурсам GPU в операционной системе Windows с DirectX, которые обычно сами распоряжаются ресурсами графического процессора, и как будут делиться эти ресурсы между игровым приложением под управлением Mantle и системой Windows. Ответы на некоторые вопросы были получены на саммите APU13, но это был лишь краткий список партнеров и одна демонстрационная программа, без особых технических деталей.

Изначально в среде энтузиастов были ожидания по поводу того, что консоли будущего поколения также будут поддерживать Mantle, этому не быть в реальности просто потому, что это не нужно и не выгодно разработчикам консолей. Так, у Microsoft есть собственный графический API и эта компания уже подтвердила то, что их Xbox One будет использовать исключительно DirectX 11.x, близкий по возможностям к DirectX 11.2, также поддерживаемому современными видеочипами AMD. Другие графические API, такие как OpenGL и Mantle, в Xbox One просто не будут доступны — и это официальная позиция Microsoft. Вероятно, то же самое касается и Sony PlayStation 4, хотя представители этой компании ничего ещё официально не заявляли по этому поводу.

Кроме этого, по некоторым данным, Mantle не будет доступен игровым разработчикам, кроме DICE и других, ещё несколько месяцев. И если сложить всю имеющуюся информацию вместе, то перспективы Mantle на данный момент действительно выглядят туманно. Компания AMD же, в свою очередь, заявляет, что Mantle и не предназначался для использования в консолях, что это просто низкоуровневый API, «похожий» на консольные. Чем он похожий, если API всё-таки разные — не очень понятно. Ну разве только «низким» уровнем и близостью к железу, но это явно нужно не всем разработчикам и потребует дополнительного времени на разработку.

В итоге, при отсутствии поддержки Mantle на консолях, этот графический API может использоваться исключительно на ПК, что снижает интерес к нему. Многие даже вспоминают такие графические API далёкого прошлого, как Glide. И хотя разница с Mantle велика, есть большая вероятность того, что без поддержки на консолях и на двух третях выделенных графических процессоров (примерно такую долю занимают соответствующие решения компании NVIDIA уже несколько лет), данный API так и не станет действительно популярным. Вероятно, его будут использовать отдельные игровые разработчики, которые проявят интерес к низкоуровневому программированию GPU и получат соответствующую поддержку от AMD.

Главным вопросом является то, насколько близок Mantle к низкоуровневым API консолей и действительно ли он позволяет снизить стоимость разработки или портирования. Также остаётся непонятным и то, насколько велико в реальности преимущество от перехода к низкоуровневому программированию GPU и много ли возможностей графических чипов не раскрыты в существующих популярных API, которые можно использовать вместе с Mantle.

Технология обработки звука TrueAudio

Про эту технологию мы также уже рассказывали максимально подробно в теоретическом материале, посвящённом выходу новой линейки компании AMD. С выходом серий Radeon R7 и R9 компания представила миру технологию AMD TrueAudio — программируемый аудиодвижок, поддержка которого есть только на AMD Radeon R7 260X и R9 290(X). Именно чипы Bonaire и Hawaii являются новейшими с точки зрения технологий, они имеют архитектуру GCN 1.1 и другие нововведения, в том числе — поддержку TrueAudio.

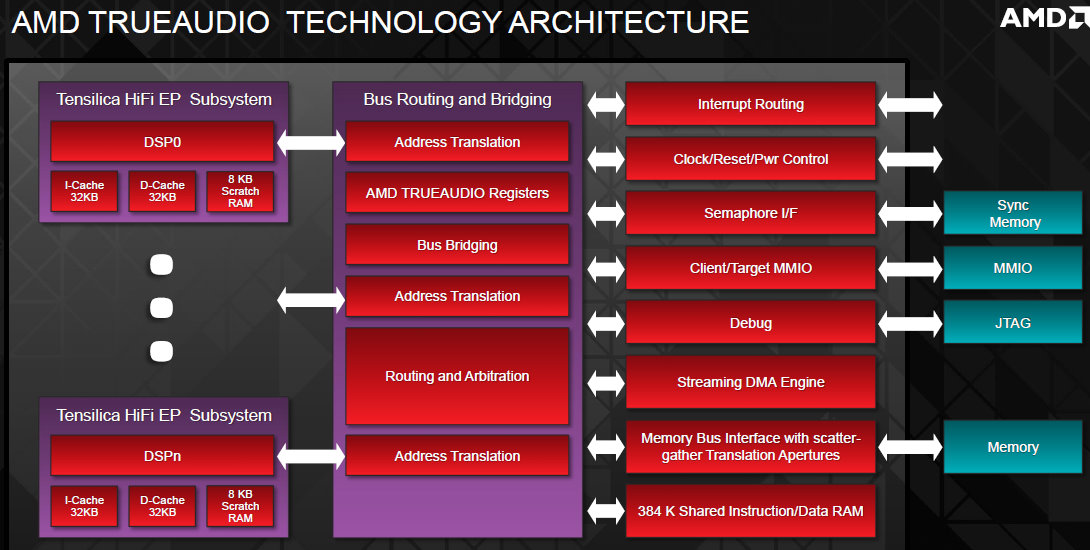

TrueAudio — это встроенный программируемый аудиодвижок в GPU производства AMD, первым из которых стал чип Bonaire, на котором основан Radeon R7 260X, а вторым — Hawaii . TrueAudio обеспечивает гарантированную обработку звуковых задач в реальном времени на системе с совместимым GPU вне зависимости от установленного центрального процессора. Для этого в чипы Hawaii и Bonaire интегрировано несколько DSP-ядер Tensilica HiFi EP Audio DSP, а также и другая обвязка:

Доступ к возможностям TrueAudio осуществляется при помощи популярных библиотек по обработке звука, разработчики которых могут использовать ресурсы встроенного аудиодвижка при помощи специального AMD TrueAudio API. В случае подобных новых технологий важнейшим является вопрос партнёрства с разработчиками аудиодвижков и библиотек по работе со звуком. Компания AMD плотно сотрудничает со многими компаниями, известными по своим разработкам в этой сфере: игровые разработчики (Eidos Interactive, Creative Assembly, Xaviant, Airtight Games), разработчики аудио-middleware (FMOD, Audiokinetic), разработчики аудиоалгоритмов (GenAudio, McDSP), и т.д.

Технология TrueAudio весьма интересна с учётом застоя в сфере аппаратной обработки звука на ПК. Остаётся вопрос актуальности решения на данный момент. Сомневаемся, что игровые разработчики кинутся встраивать данную технологию в свои проекты с учётом крайне ограниченной совместимости (на данный момент TrueAudio поддерживается только на трёх видеокартах: Radeon HD 7790, R7 260X и R9 290X) без дополнительной мотивации со стороны AMD. Но мы приветствуем все нововведения в сфере сложной обработки звука и надеемся, что технология получит распространение.

Улучшенное управление питанием PowerTune и настройки разгона

Некоторые усовершенствования в видеокарте Radeon R9 290X от компании AMD получила и технология управления питанием PowerTune. Мы уже писали об этих улучшениях в обзоре Radeon HD 7790, для более эффективного управления питанием последние графические чипы AMD имеют несколько состояний с различными значениями частоты и напряжения, что позволяет добиться более высокой тактовой частоты, чем ранее. При этом GPU всегда работает с оптимальными напряжением и частотой для текущих загрузки GPU и потребления энергии видеочипом, на которых и основывается переключение между состояниями.

В чипе Hawaii интегрирован последовательный интерфейс регулятора напряжения питания (serial VID interface) второго поколения — SVI2. Такой регулятор напряжения имеют все последние GPU и APU, включая Hawaii и Bonaire, а также все APU с разъёмом Socket FM2. Точность регулятора напряжения составляет 6.25 мВ, между напряжениями 0.00 В и 1.55 В поместились 255 возможных значений. Регулятор напряжения способен управлять несколькими линиями питания.

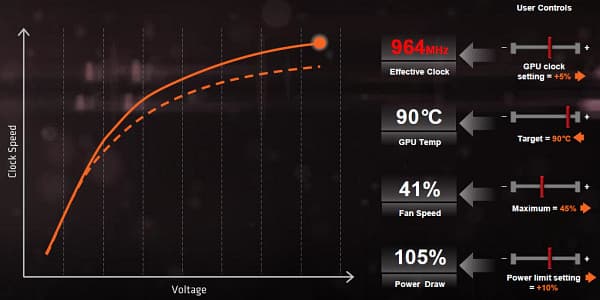

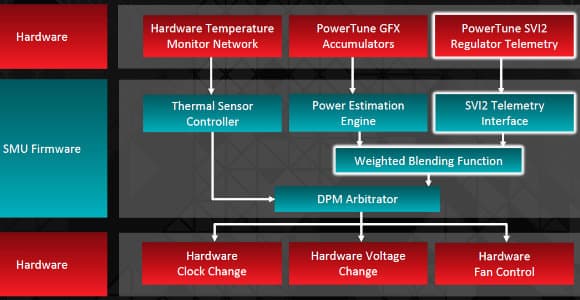

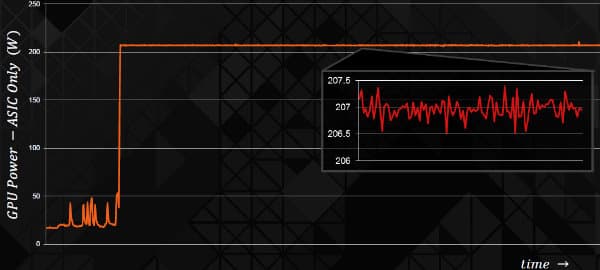

В новом алгоритме, известном со времён Bonaire, технологии PowerTune не обязательно резко сбрасывать частоту при превышении уровня потребления, плюс вместе с ней снижается ещё и напряжение. Переходы между состояниями стали очень быстрыми, чтобы не превышать установленный предел по потреблению даже на короткое время, GPU переключает состояния PowerTune 100 раз в секунду. Поэтому какой-то единой рабочей частоты у Hawaii просто нет, есть лишь средняя за какой-то промежуток времени. Такой подход помогает «выжать все соки» из имеющихся аппаратных решений, улучшает энергоэффективность и снижает шумность систем охлаждения.

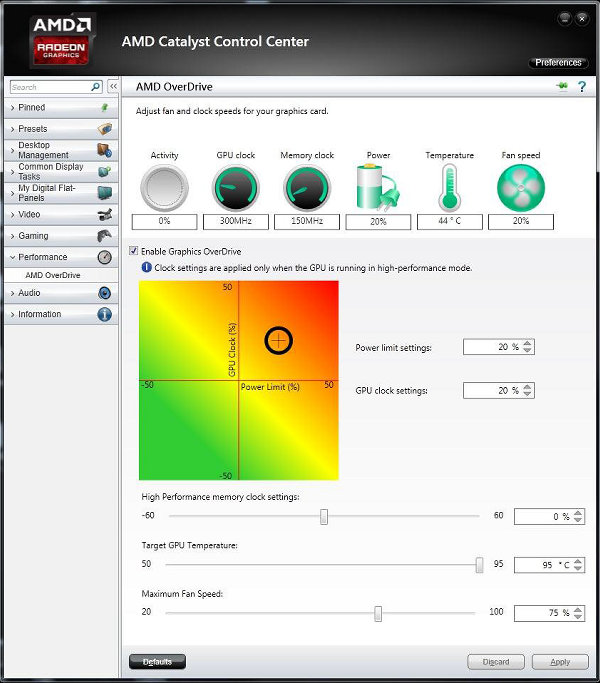

Соответственно, и в настройках драйвера Catalyst Control Center во вкладке OverDrive появились новые возможности — она была полностью переработана для того, чтобы получить максимум от нововведений в PowerTune для решений серии R9 290.

Первое, что можно заметить — связь ограничителя питания (Power Limit) и частоты графического процессора (GPU clock). Эти параметры теперь связаны между собой на диаграмме потребления энергии и тепловыделения. Из-за того, что потребление и производительность напрямую связаны в новом алгоритме PowerTune в Hawaii, подобный интерфейс делает настройку разгона более интуитивной и понятной.

Кроме того, она отражает появившееся в решениях серии R9 290 полностью динамическое управление частотой GPU. Разгон теперь указывается при помощи увеличения соответствующей величины (GPU Clock) на определённый процент, а возможностей предыдущих решений в виде указания конкретной частоты теперь нет.

Второе, что серьёзно изменено в новом интерфейсе OverDrive — управление скоростью вентилятора. Эта настройка была также полностью переработана. В предыдущих поколениях на вкладке OverDrive пользователю можно было лишь задать фиксированную частоту вращения вентилятора, которая поддерживалась постоянно. В новом интерфейсе эта настройка поменялась и называется она — максимальная частота вращения («Maximum Fan Speed»), которая устанавливает верхний предел частоты вращения для вентилятора, который будет максимальным. Но частота вращения вентилятора при этом будет изменяться, исходя из загрузки GPU и его температуры, а не останется фиксированной, как это было ранее.

По умолчанию, частота вращения кулера на Radeon R9 290X зависит от текущих настроек загруженной прошивки BIOS. Ручное же изменение максимальной скорости вращения вентилятора позволяет выбрать любое другое значение. И при разгоне желательно учитывать не только настройки питания и частоты, но и увеличивать предел частоты вращения для вентилятора, иначе максимальная производительность будет ограничена температурой GPU и его охлаждением.

Изменения в технологии AMD CrossFire

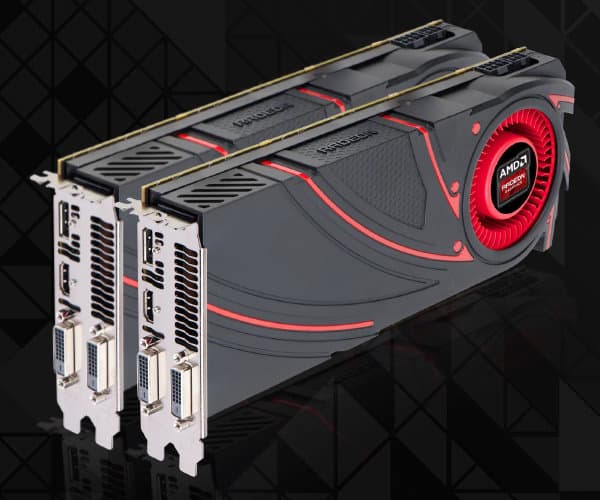

Одним из самых интересных аппаратных нововведений в видеокартах серии AMD Radeon R9 290 стала поддержка технологии AMD CrossFire без необходимости подключения видеокарт друг к другу при помощи специальных мостиков. Вместо выделенных линий связи, GPU обмениваются друг с другом данными по шине PCI Express, используя аппаратный DMA движок. При этом, производительность и качество изображения обеспечивается ровно такое же, что и с соединительными мостиками. Такое решение намного удобнее, и AMD утверждает, что проблем совместимости на разных системных платах им не встречались.

Важно, что для максимальной производительности в режиме AMD CrossFire на всех видеокартах Radeon R9 290X переключатель BIOS желательно установить в суперрежим «Uber Mode», и охлаждение для всех плат должно обеспечиваться хорошее, так как в противном случае новомодная технология PowerTune будет понижать тактовые частоты GPU, что приведёт к падению производительности.

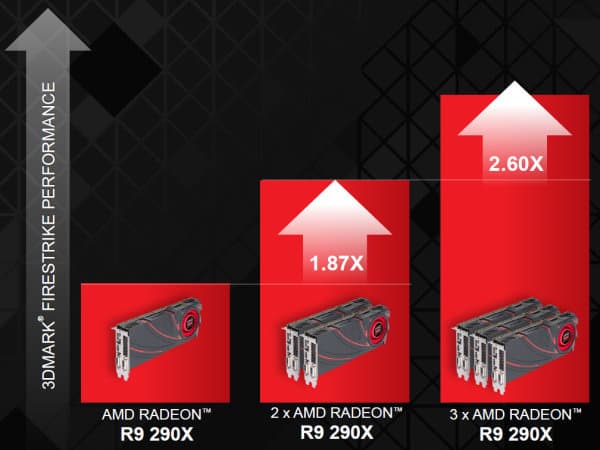

Технология CrossFire обеспечивает прекрасное масштабирование в многочиповых системах с R9 290X, если брать в расчёт среднюю частоту кадров (для CrossFire до сих пор есть вопросы к плавности видеоряда, что мы исследовали ранее). На следующей диаграмме показана сравнительная производительность одиночной AMD Radeon R9 290X и двух таких карт, работающих над рендерингом совместно, по технологии AMD CrossFire.

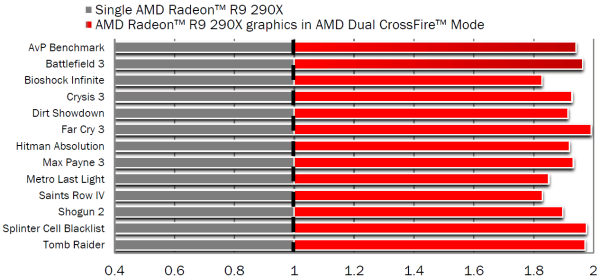

Во всех играх, показанных на диаграмме, обеспечивается отличный прирост в средней частоте кадров, при подключении второй видеокарты — вплоть до двухкратного. В худшем случае в указанных приложениях показана 80% эффективность CrossFire, а в среднем получается 87%.

При добавлении к системе CrossFire третьей платы AMD Radeon R9 290X эффективность ожидаемо падает ещё ниже, но три такие видеокарты всё же обеспечивают 2.6-кратный прирост в скорости, относительно одиночной платы, что также довольно неплохо.

Технология AMD Eyefinity и поддержка UltraHD-разрешения

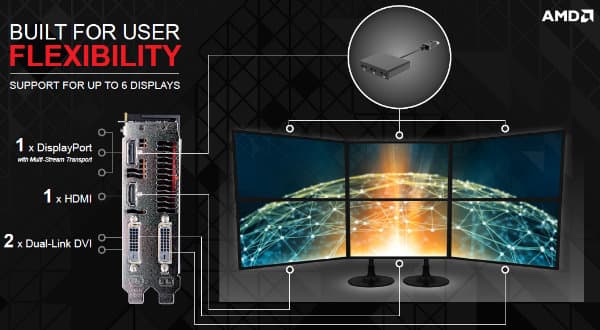

Компания AMD является одним из лидеров в сфере вывода информации на устройства отображения, они были среди первых, кто внедрил поддержку DVI Dual Link для мониторов с разрешением 2560×1600 пикселей, поддержку DisplayPort, сделал вывод на три и более монитора с одного GPU (технология Eyefinity), вывод по HDMI с разрешением 4K и т.д.

Разрешение 4K, также известное как Ultra HD, соответствует значению 3840×2160 пикселей, то есть ровно вчетверо большее, чем Full HD (1920×1080), и оно очень важно для индустрии. Остаётся проблема в малой распространённости Ultra HD-мониторов и телевизоров в настоящее время. 4K-телевизоры продаются только очень большие и дорогие, а соответствующие мониторы крайне редки и также сверхдороги. Но ситуация вот-вот должна измениться по прогнозам аналитиков, предсказывающих Ultra HD-устройствам светлое будущее.

Компания AMD обеспечивает подключение двух возможных вариантов Ultra HD-дисплеев: телевизоров, имеющих поддержку лишь 30 Гц и ниже при разрешении 3840×2160 и подключающихся по HDMI или DisplayPort, а также мониторов, изображение которых поделено на две половинки разрешением 1920×2160 при 60 Гц. Второй тип мониторов поддерживается также и при помощи MST-хабов DisplayPort 1.2, которые недавно поступили в продажу.

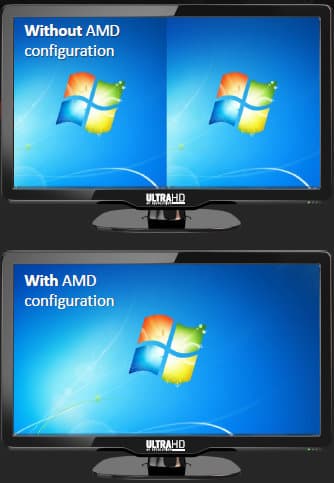

Для поддержки разделённых мониторов был внедрен новый стандарт VESA Display ID 1.3, в котором описываются дополнительные возможности дисплея. Новый VESA-стандарт позволит автоматически «склеивать» изображение для таких мониторов, если это поддерживается как монитором, так и драйвером. Это планируется в будущем, а пока что подобным тайловым 4K-мониторам требуется ручная конфигурация. AMD говорит о том, что в последних версиях драйвера Catalyst уже есть возможность автоматической конфигурации для наиболее популярных моделей мониторов.

Кроме этого, видеокарты AMD Radeon будут поддерживать и третий тип Ultra HD-дисплеев, которым нужен лишь один поток для работы в ультравысоком разрешении при частоте обновления в 60 Гц. Radeon R9 290X обеспечивает достаточную 3D-производительность для многомониторных конфигураций, которая весьма важна при максимальных игровых настройках и высочайших разрешениях рендеринга в таких системах. Также, у AMD Radeon R9 290X есть преимущество перед NVIDIA GeForce GTX 780, выраженное в большем объёме видеопамяти, которая важна в разрешениях вроде 5760×1080 пикселей и 4K.

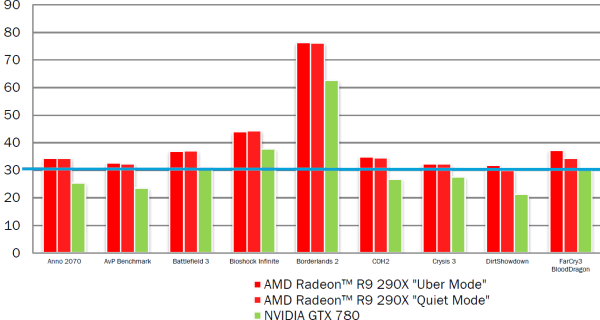

Видеокарта модели AMD Radeon R9 290X поддерживает UltraHD разрешения и по HDMI 1.4b (с низкой частотой обновления, не превышающей 30 Гц) и по DisplayPort 1.2. Причём, производительность нового решения даёт возможность играть при максимальных настройках в этом разрешении, получая приемлемую частоту кадров практически в любых играх.

Возможность использования нескольких мониторов также весьма важна для энтузиастов компьютерных игр. Технология Eyefinity в серии видеокарт Radeon R9 была обновлена, и новая видеоплата Radeon R9 290X поддерживает конфигурации до шести дисплеев. Серия AMD Radeon R9 поддерживает до трёх HDMI/DVI-дисплеев при работе с технологией AMD Eyefinity.

Для работы этой функции требуется набор из трёх одинаковых дисплеев, поддерживающих идентичные тайминги, настройка вывода осуществляется при старте системы, и при этом не поддерживается «горячее» подключение дисплея для третьего HDMI/DVI-подключения. Для того, чтобы воспользоваться возможностью подключения более чем трёх дисплеев на AMD Radeon R9 290X, нужны или мониторы с поддержкой DisplayPort или сертифицированные DisplayPort-адаптеры.

Теоретическая оценка производительности

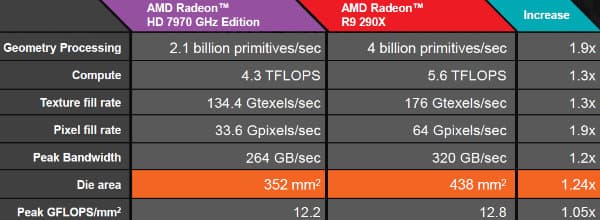

Для начала давайте рассмотрим теоретические показатели. Попробуем прикинуть, насколько новая видеокарта Radeon R9 290X должна быть быстрее предыдущей топовой платы модели Radeon HD 7970 GHz. Пока что мы не берём в расчёт возможное улучшение эффективности, связанное с небольшими архитектурными изменениями в GCN, но если считать все блоки в R9 290X и HD 7970 идентичными, то получаем следующую картину:

При не такой уж большой разнице в площади и теоретически почти одинаковом уровне энергопотребления (его в таблице нет), пиковая скорость обработки геометрии возросла почти вдвое, вычислительная и текстурная производительность выросли на 30%, пропускная способность видеопамяти — на 20%, а скорость заполнения (филлрейт) — на целых 90%! Последнее значение будет весьма важно с учётом планируемой популяризации разрешения UltraHD в ближайшем будущем, ведь количество пикселей на экране заметно возрастёт.

Все проведённые улучшения позволили улучшить эффективную производительность в расчёте на миллиметр площади. Было бы интересно узнать и об увеличении энергоэффективности, но AMD не любит указывать уровень TDP для своих современных топовых решений, а официальная цифра в 275 Вт для новой платы вызывает сомнение. Остаётся лишь надеяться, что энергоэффективность не ухудшилась. Зато производительность точно должна улучшиться минимум на 20-30%, по сравнению с Radeon HD 7970, а в некоторых случаях и больше.

Как бы в подтверждение увеличившимся возможностям, особенно по скорости заполнения, AMD приводит показатели средней частоты кадров, достигнутые в новейшей игре Battlefield 4, которая выходит на днях. Battlefield 4 — это продолжение популярнейшего сериала Battlefield, которое разработано компанией DICE и именно эта игра является, пожалуй, самой ожидаемой игрой года.

Для нас важно, что игра Battlefield 4 и её разработчик DICE являются частью партнёрской программы AMD Gaming Evolved, и поэтому никаких проблем с оптимизацией Battlefield 4 под графические процессоры архитектуры GCN точно не будет. Более того, новый игровой движок Frostbite 3, на котором основан проект Battlefield 4, использует многие из самых современных возможностей видеочипов компании AMD, а в декабре ожидается и версия с поддержкой API Mantle. Ну а пока что посмотрим на производительность в обычной версии игры:

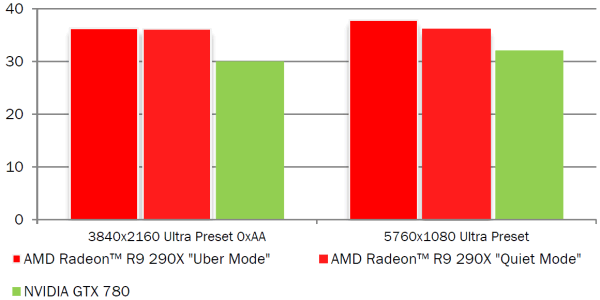

Как можно заметить, даже в «тихом» режиме, Radeon R9 290X явно опережает конкурирующую GeForce GTX 780 в обеих режимах с разным разрешением. Впрочем, есть теоретическая возможность того, что видеокарте NVIDIA в таких высоких разрешениях мешает нехватка видеопамяти, которой у неё меньше, чем у R9 290X. Конечно, больший объём видеопамяти также является достоинством новинки от AMD, но было бы интересно посмотреть сравнение и в меньшем разрешении, где это не является определяющим фактором.

Теоретические выводы

В конце октября 2013 года компания AMD предложила рынку модель видеокарты Radeon R9 290X с весьма конкурентоспособной ценой и возможностями, а ещё чуть позже и младшую Radeon R9 290. Исходя из озвученных выше теоретических характеристик и рекомендуемой цены видеокарт, а также их производительности в играх, можно утверждать, что представленные топовые модели видеокарт от AMD имеют отличное соотношение цены, производительности и функциональности.

Функциональность новинок дополнительно усилена весьма интересными инициативами компании AMD: встроенным в современные чипы звуковым DSP-движком в виде технологии TrueAudio и новым графическим API Mantle низкого уровня. Их разработка стала возможна во многом благодаря тому, что компания AMD занимает роль поставщика графических решений для всех игровых консолей следующего поколения. И пусть перспективы этих инициатив в ПК-играх пока что туманны и они не получили особого распространение в среде игровых разработчиков, но это лишь начало, и при должном подходе AMD к продвижению своих технологий, всё у них получится.

Решения, основанные на новейшем графическом процессоре Hawaii, стали мощным локомотивом, который должен тащить за собой и новые технологии в виде Mantle и TrueAudio, и всю современную продуктовую линейку компании. Видеокарты верхнего ценового диапазона являются теми продуктами, которые помогают продавать все остальные. И платы серии Radeon R9 290(X) должны неплохо справляться с этой ролью. Единственным спорным моментом кажется вероятное высокое энергопотребление новинки и недостаточное предложение на рынке — ведь с доступностью плат наблюдаются явные проблемы.

Видеокарта AMD Radeon R9 280X

Кодовое имя чипа: «Tahiti»
Частота ядра: до 1000 МГц
Количество универсальных процессоров: 2048
Количество текстурных блоков: 128, блоков блендинга: 32
Эффективная частота памяти: 6000 МГц (4×1500 МГц)
Тип памяти: GDDR5
Шина памяти: 384 бит
Объем памяти: 3 гигабайта
Пропускная способность памяти: 288 гигабайт в сек.
Вычислительная производительность (FP32): 4,1 терафлопс
Теоретическая максимальная скорость закраски: 32,0 гигапикселей в сек.
Теоретическая скорость выборки текстур: 128,0 гигатекселей в сек.
Два разъема CrossFire
Шина PCI Express 3.0
Разъемы: два DVI Dual Link, HDMI 1.4, DisplayPort 1.2
Энергопотребление: от 3 до 250 Вт
Один 8-контактный и один 6-контактный разъемы питания
Двухслотовый дизайн
Рекомендованная цена для рынка США: $299

Видеокарта AMD Radeon R9 280

Кодовое имя чипа: «Tahiti»
Частота ядра: до 933 МГц
Количество универсальных процессоров: 1792
Количество текстурных блоков: 112, блоков блендинга: 32
Эффективная частота памяти: 5000 МГц (4×1250 МГц)
Тип памяти: GDDR5
Шина памяти: 384 бит
Объем памяти: 3 гигабайта
Пропускная способность памяти: 240 гигабайт в сек.
Вычислительная производительность (FP32): 3,3 терафлопс
Теоретическая максимальная скорость закраски: 30,0 гигапикселей в сек.
Теоретическая скорость выборки текстур: 104,5 гигатекселей в сек.
Шина PCI Express 3.0
Разъемы: два DVI Dual Link, HDMI 1.4, DisplayPort 1.2
Энергопотребление: от 3 до 250 Вт
Один 8-контактный и один 6-контактный разъемы питания
Двухслотовый дизайн
Рекомендованная цена для рынка США: $249

Модель 280X располагается в новой линейке компании на шаг ниже топовой R9 290(X), которая вышла чуть позднее её. R9 280X основана на удачном видеочипе Tahiti, бывшем топовым совсем недавно, и является почти полным аналогом модели Radeon HD 7970 GHz, но поступила в продажу с ценой $299 (на рынке США). Среди достоинств модели компания AMD называет объем видеопамяти в 3 гигабайта, который будет востребован в высоких разрешениях, вроде 2560×1440 и Ultra HD, в таких требовательных играх, как Battlefield 4. Более того, объем видеопамяти в 3 ГБ является официальной рекомендацией разработчиков этой игры.

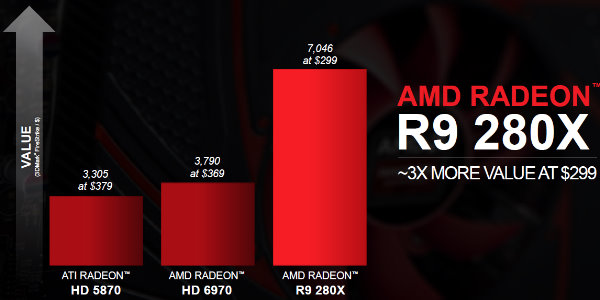

Что касается сравнения производительности и цены с предыдущими решениями, то, вслед за конкурентом, AMD полюбила сравнения с видеокартами многолетней давности. Конечно же, новинка будет смотреться просто прекрасно, если сравнить ее с Radeon HD 5870, которая вышла… аж 4 года назад:

Видеокарты на диаграмме сравниваются в современном тестовом пакете 3DMark, поэтому неудивительно, что R9 280X более чем вдвое опередила топовую плату многолетней давности. Важнее то, что такая производительность предлагается за цену около $300, что довольно неплохо, хотя некоторые модели Radeon HD 7970 уже продаются почти за эту же сумму. Если же сравнивать с решениями конкурента, то AMD заявляет о среднем превосходстве в 20-25% над видеокартой GeForce GTX 760 конкурирующей NVIDIA, которая имеет схожую цену.

Численное наименование модели R9 280, выбранное для рассматриваемого решения, неплохо вписывается в систему наименований линейки видеокарт AMD, в отличие от некоторых других решений. Видеокарту не пришлось называть некруглой цифрой, её просто лишили суффикса «X», принадлежащего старшей модели R9 280X. Так удачно получилось потому, что место для младшей модификации на чипе Tahiti было предусмотрено заранее.

Модель Radeon R9 280 занимает положение в среднеценовом диапазоне, между R9 270X и R9 280X — между полноценными моделями на базе чипов Tahiti и Pitcairn, а по производительности она очень близка к известной по предыдущему поколению модели Radeon HD 7950 Boost. Отличия от прошлогодней платы заключаются в слегка повышенной тактовой частоте и типичном уровне потребления энергии, но разница невелика. Рекомендованная цена на Radeon R9 280 на данный момент соответствует цене аналогичного решения конкурента из этого же ценового сегмента — GeForce GTX 760, который и является главным соперником для новой модели Radeon.

Новинка из серии Radeon R9, как и старшая модификация R9 280X, имеет GDDR5-память объемом в три гигабайта, чего вполне достаточно для разрешений выше 1920×1080(1200) пикселей, даже в современных требовательных играх при максимальных настройках качества графики. По сути, это почти идеальный объём для видеокарты среднего и верхнего среднего ценовых диапазонов, ведь смысла в установке большего объёма быстрой и дорогой GDDR5-памяти просто нет. Возможно, некоторым играм хватило бы даже и 1,5 ГБ, но это не относится к высоким разрешениям и мультимониторным системам.

Характеристики референсной платы Radeon R9 280, дизайн платы и устройства её охлаждения не отличаются от таковых у Radeon HD 7950 Boost, но это и не слишком важно, так как все партнёры компании AMD сразу же предложили собственные варианты с оригинальным дизайном печатных плат и конструкцией систем охлаждения, равно как и решения с более высокой частотой работы графического процессора. При этом видеокарта требует подключения дополнительного питания по одному 8-контактному и одному 6-контактному разъёмам питания, имеет два DVI выхода и по одному HDMI 1.4 и DisplayPort 1.2.

Модель Radeon R9 280 можно рассматривать как урезанную версию R9 280X, так как графические процессоры обеих моделей схожи по характеристикам, за исключением того, что в младшей выключены из работы четыре вычислительных устройства (из 32 вычислительных устройств активными остались только 28), что даёт нам 1792 потоковых ядра вместо 2048 ядер у полноценной версии. То же самое касается и текстурных блоков, их количество снизилось с 128 TMU до 112 TMU, так как каждый блок GCN имеет в своём составе по четыре текстурных блока.

А вот в остальном чип не был урезан, все 32 блока ROP остались активными, равно как и контроллеры памяти. Поэтому графический процессор Tahiti в исполнении Radeon R9 280 имеет такую же 384-битную шину памяти, собранную из шести 64-битных каналов, как и старшее решение R9 280X.

Рабочие частоты у видеокарты новой модели чуть выше тех, что предлагались в Radeon HD 7950 Boost. То есть, графический процессор в новой модели получил чуть повышенную турбо-частоту, равную 933 МГц, а вот видеопамять у новинки работает на привычной частоте в 5 ГГц. Применение достаточно быстрой GDDR5-памяти при 384-битной шине даёт сравнительно высокую пропускную способность в 240 ГБ/с.

Теоретическая производительность Radeon R9 280 по всем статьям должна быть идентична Radeon HD 7950 Boost, судя по очень близким спецификациям, а от старшей R9 280X на базе полноценного чипа Tahiti новинка должна отставать примерно на 15%. В популярном пакете тестов 3DMark FireStrike, по измерениям самой компании, скорость новой видеокарты Radeon R9 280 оказывается примерно на 13% ниже скорости Radeon R9 280X, что близко к теоретической разнице.

В общем, под именем Radeon R9 280 на рынок вышла привлекательная по соотношению цены и производительности видеокарта, превосходящая по скорости сравнимую по цене GeForce GTX 760 от NVIDIA практически во всех играх. Представленная в марте модель видеокарты Radeon R9 280 стала одним из самых выгодных предложений в этой ценовой нише — пользователи должны быть довольны её скоростью, получаемой за сравнительно небольшие деньги.

Графические ускорители серии Radeon R9 270(X)

Кодовое имя чипа: «Curacao»
Технология производства: 28 нм
2,8 млрд. транзисторов
Унифицированная архитектура с массивом общих процессоров для потоковой обработки многочисленных видов данных: вершин, пикселей и др.
Аппаратная поддержка DirectX 11.1, в том числе шейдерной модели Shader Model 5.0
256-битная шина памяти: четыре контроллера шириной по 64 бита с поддержкой памяти GDDR5
Частота ядра до 925 МГц
20 вычислительных блоков GCN, включающих 80 SIMD-ядер, состоящих в целом из 1280 ALU для расчётов с плавающей запятой (поддерживаются целочисленные и плавающие форматы, с точностью FP32 и FP64)
80 текстурных блоков, с поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов
32 блока ROP с поддержкой режимов антиалиасинга с возможностью программируемой выборки более чем 16 сэмплов на пиксель, в том числе при FP16- или FP32-формате буфера кадра. Пиковая производительность до 32 отсчетов за такт, а в режиме без цвета (Z only) — 128 отсчета за такт
Интегрированная поддержка до шести мониторов, подключенных по интерфейсам DVI, HDMI и DisplayPort

Видеокарта AMD Radeon R9 270X

Частота ядра: до 1050 МГц
Количество универсальных процессоров: 1280
Количество текстурных блоков: 80, блоков блендинга: 32
Эффективная частота памяти: 5600 МГц (4×1400 МГц)
Тип памяти: GDDR5
Шина памяти: 256 бит
Объем памяти: 2 или 4 гигабайта
Пропускная способность памяти: 179 гигабайт в сек.
Вычислительная производительность (FP32): 2,7 терафлопс
Теоретическая максимальная скорость закраски: 33,6 гигапикселей в сек.
Теоретическая скорость выборки текстур: 84,0 гигатекселей в сек.
Один разъем CrossFire
Шина PCI Express 3.0
Разъемы: два DVI Dual Link, HDMI 1.4, DisplayPort 1.2
Энергопотребление: от 3 до 180 Вт
Два 6-контактных разъема питания
Двухслотовый дизайн
Рекомендованная цена для рынка США: $199 (модель с 4 ГБ памяти — $229)

Спецификации видеокарты Radeon R9 270

Частота ядра: 925 МГц
Количество универсальных процессоров: 1280
Количество текстурных блоков: 80, блоков блендинга: 32
Эффективная частота памяти: 5600 МГц (4×1400 МГц)
Тип памяти: GDDR5
Шина памяти: 256 бит
Объем памяти: 2 гигабайта
Пропускная способность памяти: 179 гигабайт в сек.
Вычислительная производительность (FP32): 2,37 терафлопс
Теоретическая максимальная скорость закраски: 29,6 гигапикселей в сек.
Теоретическая скорость выборки текстур: 74,0 гигатекселей в сек.
Разъем CrossFire
Шина PCI Express 3.0
Разъемы: два DVI Dual Link, HDMI 1.4, DisplayPort 1.2
Энергопотребление: до 150 Вт
Один 6-контактный разъем питания
Двухслотовый дизайн
Рекомендованная цена для рынка США: $179

Спецификации видеокарты Radeon R7 265

Частота ядра: 900 (925) МГц
Количество универсальных процессоров: 1024
Количество текстурных блоков: 64, блоков блендинга: 32
Эффективная частота памяти: 5600 МГц (4×1400 МГц)
Тип памяти: GDDR5
Шина памяти: 256-бит
Объем памяти: 2 гигабайта
Пропускная способность памяти: 179 гигабайт в сек.
Вычислительная производительность (FP32): 1,89 терафлопс
Теоретическая максимальная скорость закраски: 29,6 гигапикселей в сек.
Теоретическая скорость выборки текстур: 59,2 гигатекселей в сек.
Поддержка CrossFire
Шина PCI Express 3.0
Разъемы: два DVI Dual Link, HDMI 1.4, DisplayPort 1.2
Энергопотребление: до 150 Вт
Один 6-контактный разъем питания
Двухслотовый дизайн
Рекомендованная цена для рынка США: $149

Модель R9 270X занимает положение в середине линейки AMD Radeon, она основана на новом видеочипе Curacao, который является практически близнецом Pitcairn. Имена моделей Radeon R9 270 и 270X отличаются лишь дополнительным символом «X» в названии старшей модели. В предыдущем семействе такую разницу обозначали цифрами xx50 и xx70, что было несколько логичнее и понятнее. Но мы уже почти привыкли к новой системе, тем более, что «экстремальные» индексы сейчас любят не только в AMD.

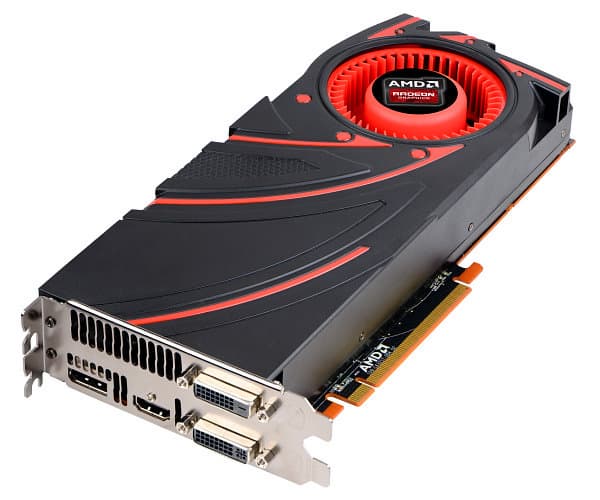

Видеокарта Radeon R9 270X почти полностью повторяет известную по прошлой линейке модель Radeon HD 7870, но будет продаваться на североамериканском рынке всего за $199, хотя отличия от прошлогодней платы у нее есть и по скорости, и заключаются они в повышенной тактовой частоте GPU и видеопамяти, что должно положительно сказаться на производительности. Тем более что сами по себе максимальные частоты сейчас мало что значат — на практике GPU может работать на еще большей частоте, и R9 270X по скорости будет ближе к Radeon HD 7950, чем к HD 7870.

Модель Radeon R9 270 занимает положение в нижней части середины новой линейки и также весьма близка к известной по прошлой линейке модели Radeon HD 7870. Отличия от прошлогодней платы у новинки есть, они заключаются в несколько меньшей тактовой частоте GPU. Как мы уже привыкли, рекомендованная цена на Radeon R9 270 оказывается чуть ниже цены соответствующего решения конкурента из этого же ценового сегмента. Соперника для Radeon R9 270 подобрать не так уж просто. Вроде бы новинка явно нацелена на борьбу с NVIDIA GeForce GTX 660, имеющей схожую цену, но AMD сравнивает своё решение и с GeForce GTX 650 Ti Boost, которая продаётся заметно дешевле, являясь скорее конкурентом для R7 260X.

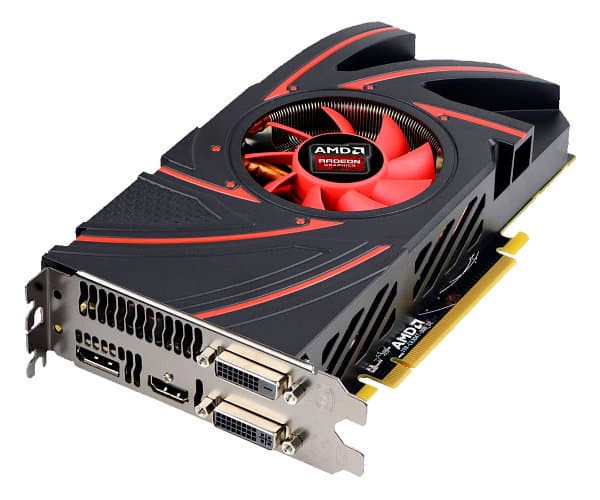

Остальные характеристики референсной платы Radeon R9 270, дизайн платы и устройства её охлаждения не так уж и важны, так как партнёры компании AMD уже с момента анонса предлагают несколько моделей с собственным дизайном печатных плат и оригинальными кулерами, а также более высокой частотой работы графического процессора.

Рассматриваемые модели имеют объём видеопамяти равный двум гигабайтам, которого вполне хватит для разрешений вплоть до 1920×1080(1200) даже в современных требовательных играх при высоких настройках. Традиционно производительность и цена новинки сравниваются с предыдущими решениями. В этот раз для сравнения также была взята модель четырехлетней давности Radeon HD 5850, которая имела в свое время даже чуть более высокую цену:

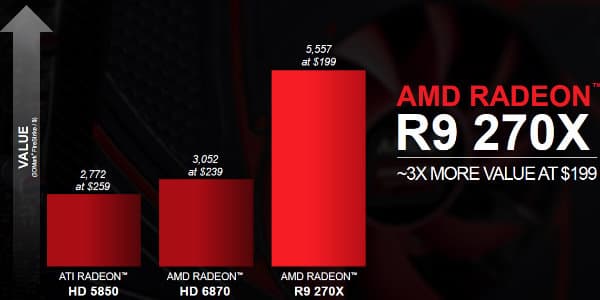

Неудивительно, что и Radeon R9 270X обеспечивает более чем двукратный прирост производительности в современных бенчмарках по сравнению с одной из старых моделей. Да и вторую — Radeon HD 6870 — она опережает почти с таким же запасом. Что касается сравнения с видеокартами NVIDIA, то компания AMD сравнивает новинку с моделью GeForce GTX 660, полагая, что ее вариант за $199 на 25-40% быстрее конкурента в специально отобранном наборе современных игр.

Если рассматривать позже вышедшую модель Radeon R7 265, то, прежде всего, любопытно выбранное наименование новинки, которое обнажает неидеальность системы наименований у видеокарт AMD. Во-первых, видеокарту пришлось назвать некруглой цифрой между 260 и 270, так как суффикс «X» уже занят моделью R7 260X, и места для младшей модификации на чипе Pitcairn просто не осталось. Хотя всё не так плохо, ведь они могли дать новинке ещё один суффикс — «L», к примеру, что привело бы к ещё большей путанице.

Во-вторых, судя по наименованию, модель Radeon R7 265 почему-то принадлежит к серии R7, а не к R9, в которую входит лишь чуть более мощное решение на основе всё того же чипа Pitcairn. Получается, что в линейку R7 теперь входят как видеокарты на базе Pitcairn, не имеющие поддержки TrueAudio и некоторых возможностей архитектуры GCN 1.1, так и решения на основе Bonaire с поддержкой указанных технологий. А схожие платы на Pitcairn принадлежат к совершенно разным семействам R7 и R9. В общем, путаница возникла просто дикая, о чём мы предупреждали ещё в первых статьях по обновленной линейке и системе наименований видеокарт AMD.

Модель Radeon R7 265 занимает положение в нижней части новой линейки компании, между R9 270 и R7 260X, а по производительности она весьма близка к известной по предыдущему поколению модели Radeon HD 7850. Отличия от прошлогодней платы заключаются в повышенной тактовой частоте, но разница не так уж велика. Рекомендованная цена на Radeon R7 265 полностью соответствует цене аналогичного решения конкурента из этого же ценового сегмента — GeForce GTX 750 Ti, именно эта модель и является единственным соперником для Radeon R7 265 после того, как перестали производить GeForce GTX 650 Ti Boost.

Наиболее производительная модель из серии Radeon R7, как и старшая модификация R9 270, имеет GDDR5-память объемом в два гигабайта, чего вполне хватит для разрешений вплоть до 1920×1080(1200) даже в современных требовательных играх при высоких настройках качества, не говоря уже о том, что для столь недорогой видеокарты просто нет смысла в установке большего объёма быстрой и дорогой GDDR5-памяти, а вот меньший весьма негативно сказался бы на её производительности.

Характеристики референсной платы Radeon R7 265, дизайн платы и устройства её охлаждения не отличаются от таковых у Radeon R9 270, да и вовсе не особенно важны, так как партнёры компании AMD сразу же предложили другие варианты с собственным дизайном печатных плат и оригинальными кулерами, а также более высокой частотой работы графического процессора. Все они при этом довольствуются лишь одним 6-контактным разъёмом питания, но могут отличаться по набору разъёмов для вывода изображения.

Модель Radeon R7 265 вполне можно рассматривать как урезанную версию R9 270. Графические процессоры обеих моделей весьма схожи по характеристикам, за исключением того, что в младшей выключены из работы четыре вычислительных устройства (из 20 вычислительных устройств активными остались 16 штук), что даёт нам 1024 потоковых ядер вместо 1280 ядер у полноценной версии. То же самое касается и текстурных блоков, их количество снизилось с 80 TMU до 64 TMU, так как каждый блок GCN имеет в своём составе по четыре текстурных блока. А вот в остальном чип не изменился, все блоки ROP остались на месте, равно как и контроллеры памяти. То есть, этот GPU имеет 32 активных блока ROP и четыре 64-битных контроллера памяти, дающие совместную 256-битную шину.

Рабочие частоты у видеокарты новой модели идентичны тем, что предлагает Radeon R9 270. То есть, графический процессор в модели Radeon R7 265 получил ту же базовую частоту в 900 МГц и турбо-частоту, равную 925 МГц, а видеопамять у новинки работает на частоте в 5.6 ГГц. Применение достаточно быстрой GDDR5-памяти даёт сравнительно высокую пропускную способность в 179 ГБ/с. К слову, объём памяти у этой модели равен 2 ГБ, что вполне логично для бюджетной видеоплаты. Не изменилось и типичное потребление энергии видеокартой. Официальная цифра энергопотребления для Radeon R7 265 осталась той же, что и для R9 270 — 150 Вт, хотя на практике потребление младшей модели должно быть всё-таки несколько ниже.

Естественно, что новая видеокарта Radeon R7 265 поддерживает все те технологии, что и другие модели на этом же GPU. Мы уже неоднократно писали обо всех новых технологиях, поддерживаемых графическими чипами компании AMD в соответствующих обзорах. Судя по теоретическим цифрам, сравнение производительности Radeon R7 265 с R7 260X даёт неоднозначные выводы. Новинка намного быстрее по производительности блоков ROP и имеет гораздо выше пропускную способность видеопамяти, а вот по скорости математических вычислений и текстурированию она даже немного уступает своей младшей сестре.

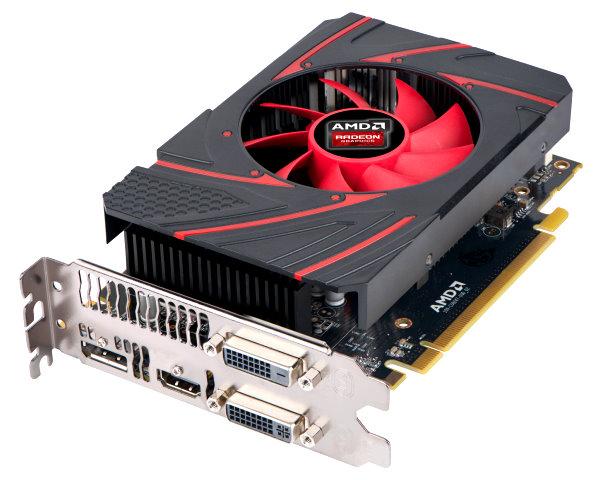

Видеокарта AMD Radeon R7 260X

Кодовое имя чипа: «Bonaire»
Частота ядра: до 1100 МГц
Количество универсальных процессоров: 896
Количество текстурных блоков: 56, блоков блендинга: 16
Эффективная частота памяти: 6500 МГц (4×1625 МГц)
Тип памяти: GDDR5
Шина памяти: 128 бит
Объем памяти: 2 гигабайта
Пропускная способность памяти: 104 гигабайт в сек.
Вычислительная производительность (FP32): 2,0 терафлопс
Теоретическая максимальная скорость закраски: 17,6 гигапикселей в сек.
Теоретическая скорость выборки текстур: 61,6 гигатекселей в сек.
Один разъем CrossFire
Шина PCI Express 3.0
Разъемы: два DVI Dual Link, HDMI 1.4, DisplayPort 1.2
Энергопотребление: от 3 до 115 Вт
Один 6-контактный разъем питания
Двухслотовый дизайн
Рекомендованная цена для рынка США: $139

Данная модель имеет ещё меньшую цену в $139 и является почти полной копией Radeon HD 7790, будучи основанной на том же графическом процессоре с кодовым именем Bonaire. Среди отличий новой модели от старой из предыдущей линейки: слегка повышенная частота и наличие двух гигабайт видеопамяти. Это и понятно, ведь требования к объему памяти со временем растут очень быстро, и тем более это будет очевидно при выходе мультиплатформенных игр, предназначенных для консолей следующего поколения.

Radeon R7 260X имеет достаточную производительность для нетребовательных игроков, которой хватит и для высоких настроек качества в большинстве игр. AMD сравнивает производительность и цену новинки уже лишь с одной из видеокарт предыдущих поколений — Radeon HD 5870, снова четырехлетней давности:

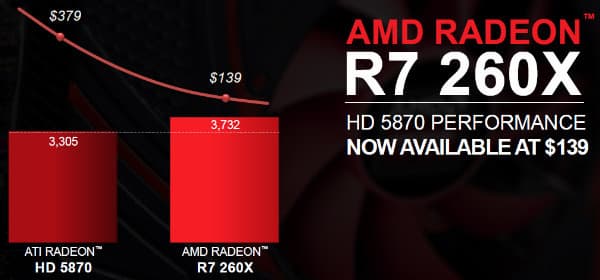

Видимо, устаревшая топовая плата была взята для того, чтобы показать, что производительность бывших представителей сегмента high-end теперь доступна всего лишь за $139 (повторимся, все цены — на рынке США), и у новинки при этом даже остается запас по мощности. Из конкурирующих решений AMD упоминает модель NVIDIA GeForce GTX 650 Ti, и на диаграммах этой компании новая модель R7 260X оказывается на 15-25% быстрее соперника.

Видеокарта AMD Radeon R7 250

Кодовое имя чипа: «Oland XT»
Частота ядра: до 1050 МГц
Количество универсальных процессоров: 384
Количество текстурных блоков: 24, блоков блендинга: 8
Эффективная частота памяти: 4600 МГц (4×1150 МГц)
Тип памяти: GDDR5 или DDR3
Шина памяти: 128 бит
Объем памяти: 1 (GDDR5) или 2 гигабайта (DDR3)
Пропускная способность памяти: 74 гигабайта в сек.
Вычислительная производительность (FP32): 0,8 терафлопс
Теоретическая максимальная скорость закраски: 8,4 гигапикселей в сек.
Теоретическая скорость выборки текстур: 25,2 гигатекселей в сек.
Шина PCI Express 3.0
Разъемы: DVI Dual Link, HDMI 1.4, VGA
Энергопотребление: от 3 до 65 Вт
Двухслотовый дизайн
Рекомендованная цена для рынка США: $89

Пожалуй, это одна из немногих видеокарт из всей новой линейки AMD, у которой нет явного предшественника в розничной линейке компании, так как чип Oland в настольных решениях применяется впервые (он использовался в OEM-решениях семейства Radeon HD 8000, не слишком известного широкой публике). Это максимально доступная видеокарта, имеющая в своей основе GPU архитектуры Graphics Core Next, предназначенная для ценового сегмента начального уровня — она стоит дешевле $90.

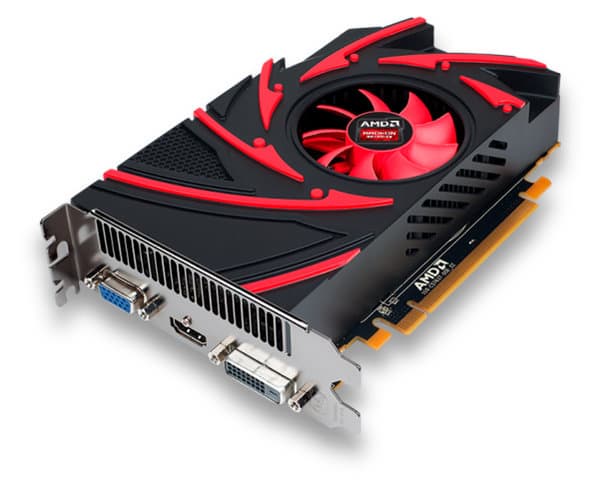

Видеокарты Radeon R7 250 будут выпускаться как в двухслотовом исполнении, так и в однослотовом — в зависимости от решения производителей. Естественно, такой видеоплате не нужно дополнительное питание — она довольствуется энергией, получаемой по PCI-E. Посмотрим, что она может предложить по производительности:

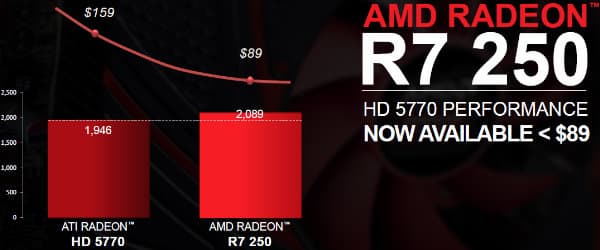

И снова AMD сравнивает свежую модель с решением из далекого семейства Radeon HD 5000. Теперь взята видеокарта среднего уровня — HD 5770, которая в свое время имела немалый успех на рынке. Так вот, нынешняя бюджетная модель обеспечивает производительность выше старой, и это при почти вдвое меньшей цене! По нынешним временам это самый начальный уровень для современных 3D-игр, и ниже его по производительности — только APU и… еще одна новая видеокарта семейства R7.

Видеокарта AMD Radeon R7 240

Кодовое имя чипа: «Oland Pro»
Частота ядра: до 780 МГц
Количество универсальных процессоров: 320
Количество текстурных блоков: 20, блоков блендинга: 8
Эффективная частота памяти: 4600 МГц (4×1150 МГц) или 1800 МГц (2×900 МГц)
Тип памяти: GDDR5 или DDR3
Шина памяти: 128 бит
Объем памяти: 1 (GDDR5) или 2 гигабайта (DDR3)
Пропускная способность памяти: 74 (GDDR5) или 23 (DDR3) гигабайта в сек.
Вычислительная производительность (FP32): 0,5 терафлопс
Теоретическая максимальная скорость закраски: 6,2 гигапикселей в сек.
Теоретическая скорость выборки текстур: 15,6 гигатекселей в сек.
Шина PCI Express 3.0
Энергопотребление: от 3 до 30 Вт
Однослотовый дизайн

По сути, это еще более удешевленный вариант видеокарты на базе видеочипа Oland. Он имеет слегка урезанный GPU, работающий на меньших частотах, и наверняка большинство таких видеокарт на рынке будут иметь медленную DDR3-память, что наложит отпечаток на их производительность в 3D. Впрочем, для таких дешевых плат производительность уже не имеет никакого значения. Мало того, в будущем возможно появление и еще менее дорогих решений семейства R5, но это уже отдельная история.

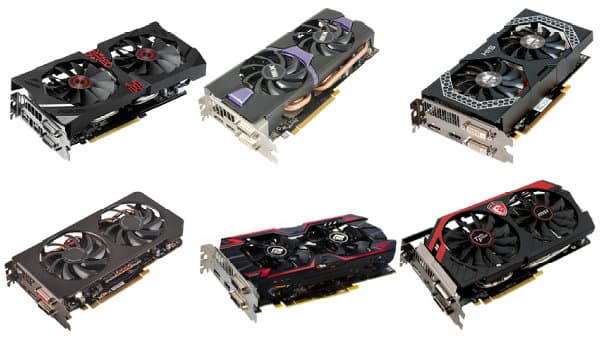

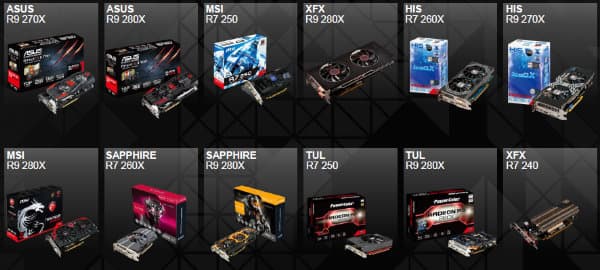

Неудивительно, что партнеры компании AMD готовы поставлять решения новых семейств практически с момента анонса, да еще с собственным дизайном плат, кулеров и фабричным разгоном. Ведь для многих из новинок им нужно просто прошить немного измененные версии BIOS, поменять дизайн коробок и кулеров — вот и готовы новые продукты:

Собственно, практические тесты на новых видеокартах не так уж интересны, ведь можно просто взять за основу результаты тех видеокарт прошлого поколения, практически полными копиями которых являются модели из новых семейств, и накинуть 5-15% преимущества, полученного за счет повышенных частот и улучшенных технологий управления питанием. Ведь только R7 240, R7 250, R9 290(X) имеют явные отличия от плат семейства Radeon HD 7000, а остальные карты являются переименованными старыми платами.

Видеокарта AMD Radeon R9 295X2

Кодовое имя «Vesuvius»
Технология производства: 28 нм
2 чипа по 6,2 млрд. транзисторов каждый
Унифицированная архитектура с массивом общих процессоров для потоковой обработки многочисленных видов данных: вершин, пикселей и др.
Аппаратная поддержка DirectX 11.2, в том числе шейдерной модели Shader Model 5.0
Двойная 512-битная шина памяти: дважды по восемь контроллеров шириной по 64 бита с поддержкой памяти GDDR5
Частота графических процессоров: до 1018 МГц
Дважды по 44 вычислительных блока GCN, включающих 176 SIMD-ядер, состоящих в целом из 5632 ALU для расчётов с плавающей запятой (поддерживаются целочисленные и плавающие форматы, с точностью FP32 и FP64)
2×176 текстурных блоков, с поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов
2×64 блока ROP с поддержкой режимов антиалиасинга с возможностью программируемой выборки более чем 16 сэмплов на пиксель, в том числе при FP16- или FP32-формате буфера кадра. Пиковая производительность до 128 отсчетов за такт, а в режиме без цвета (Z only) — 512 отсчетов за такт
Интегрированная поддержка до шести мониторов, подключённых по интерфейсам DVI, HDMI и DisplayPort

Спецификации видеокарты Radeon R9 295X2

Частота ядра: до 1018 МГц
Количество универсальных процессоров: 5632
Количество текстурных блоков: 352, блоков блендинга: 128
Эффективная частота памяти: 5000 МГц (4×1250 МГц)
Тип памяти: GDDR5
Объем памяти: 2×4 гигабайта
Пропускная способность памяти: 2×320 гигабайт в сек.
Вычислительная производительность (FP32) 11,5 терафлопс
Теоретическая максимальная скорость закраски: 130,3 гигапикселей в сек.
Теоретическая скорость выборки текстур: 358,3 гигатекселей в сек.
Шина PCI Express 3.0
Разъёмы: DVI Dual Link, четыре Mini-DisplayPort 1.2
Энергопотребление до 500 Вт
Два 8-контактных разъёма дополнительного питания
Двухслотовый дизайн
Рекомендуемая цена для рынка США — $1499 (для России — 59990 руб).

Интересно полное название новой двухчиповой модели, которое в очередной раз показывает проблемы системы наименований для видеокарт AMD, о которых мы не раз писали. Это уже вторая видеокарта, которую назвали некруглой цифрой, в этот раз между 290 и 300, так как 300-й серией ещё назвать нельзя, а 290-ю заняли одночиповые видеокарты. Но зачем тогда новинке дали ещё и новый суффикс «X2»? Ну назвали бы или R9 290X2 или R9 295, но нет — обязательно надо и то, и другое, «да побольше, доктор, побольше!»

Логично, что модель Radeon R9 295X2 занимает самое верхнее положение в новой линейке компании, высоко над R9 290X, так как и по производительности и по цене она заметно выше одночипового варианта. Рекомендованная цена на Radeon R9 295X2 равна $1500, что ближе всего к цене «эксклюзивного» одночипового решения конкурента из этого же ценового сегмента — GeForce GTX Titan Black. Ну и частично можно привести в пример GTX 780 Ti, хотя она заметно дешевле. И до анонса и выхода на рынок игрового двухчипового решения от NVIDIA, именно топовые одночиповые модели GeForce и оставались единственными соперниками для Radeon R9 295X2.

На двухчиповую видеокарту Radeon устанавливается память типа GDDR5 объёмом в 4 гигабайта на каждый GPU, что обусловлено 512-битной шиной памяти у чипов Hawaii. Такой большой объём более чем обоснован для продукта такого высокого уровня, так как в некоторых современных игровых приложениях при максимальных настройках, включенном сглаживании и высоких разрешениях, меньшего объёма памяти (по 2 гигабайта на чип, к примеру) уже иногда не хватает. И уж тем более это замечание относится к рендерингу в UltraHD-разрешении, в стереорежиме или на нескольких мониторах в режиме Eyefinity.

Естественно, что столь мощная двухчиповая видеокарта имеет эффективную систему охлаждения, отличающуюся от традиционных кулеров для референсных видеокарт AMD, но о ней мы поговорим несколько позже. А вот про энергопотребление платы с двумя мощными GPU на борту можно упомянуть уже сейчас — оно не просто высокое, но поставило очередной рекорд по официальной цифре TDP для платы референсного дизайна, даже двухчиповой. По понятным причинам, карта имеет и два 8-контактных разъёма питания, что также объясняется её гигантским энергопотреблением.

Архитектурные особенности

Так как видеоплата с кодовым именем «Vesuvius» основана на двух графических процессорах «Hawaii», о которых мы уже писали не раз, то все подробные технические характеристики и иные особенности можно узнать из статьи, посвящённой анонсу одночипового флагмана компании — Radeon R9 290X. В материале по ссылке тщательно разобраны все особенности как текущей архитектуры Graphics Core Next, так и конкретного GPU, а в данной статье мы повторим вкратце лишь самое главное.

Графический чип Hawaii, который лежит в основе видеокарты, основан на архитектуре Graphics Core Next, которая в версии 1.1 была слегка модифицирована по вычислительным способностям и для полной поддержки всех возможностей DirectX 11.2. Но главной задачей при проектировании нового топового GPU было улучшение энергоэффективности и добавление дополнительных вычислительных блоков, по сравнению с Tahiti. Чип производится на том же 28 нм техпроцессе, что и Tahiti, но он более сложный: 6,2 млрд. транзисторов против 4,3 млрд. В Radeon R9 295X2 используется два таких чипа:

В состав каждого графического процессора входит 44 вычислительных блока архитектуры GCN, содержащих 2816 потоковых процессоров, 64 блока ROP и 176 блоков TMU, и все они работоспособны, для двухчипового решения не был отключен ни один. Итоговая производительность текстурирования превысила 358 гигатекселей в секунду, что очень много, да и скорость заполнения сцены (производительность блоков ROP) у Radeon R9 295X2 высока — 130 гигапикселей в секунду. Новый двухчиповый Radeon имеет двойную 512-битную шину памяти, собранную из шестнадцати 64-битных каналов на два чипа, что обеспечивает общую ПСП, равную 640 ГБ/сек — рекордный показатель.

Модель Radeon R9 295X2 поддерживает все те технологии, что и другие модели на этом же GPU. Мы уже неоднократно писали обо всех новых технологиях, поддерживаемых графическими чипами компании AMD в соответствующих обзорах. В частности, рассмотренное сегодня решение обладает поддержкой нового графического API Mantle, который помогает более эффективно использовать аппаратные возможности графических процессоров AMD, плата также поддерживает и все остальные современные технологии компании AMD, которые были внедрены и улучшены в новых видеочипах линейки: TrueAudio, PowerTune, ZeroCore, Eyefinity и другие.

Конструктивные особенности и системные требования

Видеокарта Radeon R9 295X2 не только обеспечивает максимальную 3D-производительность, она и выглядит солидно — согласно своему статусу топовой видеосистемы. Данное изделие компании AMD имеет довольно крепкую и надёжную конструкцию, включающую металлические заднюю пластину и кожух системы охлаждения. При этом не забыли украсить и внешний вид платы, применив подсветку логотипа Radeon, расположенного на торце кожуха кулера, а также подсвеченный центральный вентилятор видеокарты.

Длина новой карты составляет более 30 см (если точнее, то 305-307 мм), а по толщине это двухслотовое решение, а не трёхслотовое, какими бывают мощные модели для игровых энтузиастов. В итоге получившаяся видеокарта отлично выглядит и по стилю подходит для игровых систем максимальной производительности, вроде готовых ПК от Maingear Epic, а также аналогичных ПК из мощнейших игровых серий от других производителей:

Естественно, что при потреблении энергии даже одночиповой видеокартой Radeon R9 290X, доходящем почти до 300 Вт, в случае двух GPU, работающих на той же частоте и имеющих то же количество активных функциональных устройств, энергопотребление двухчиповой карты никак не могло ограничиться планкой в 375 Вт, которая ранее была стандартом даже для мощных двухчиповых решений. Поэтому в AMD решили выпустить бескомпромиссное решение для энтузиастов, имеющее два 8-контактных разъёма дополнительного питания и требующее аж 500 Вт.

Соответственно, использование Radeon R9 295X2 в системе предполагает довольно высокие требования к применяемому блоку питания, которые гораздо выше тех, что предъявляют одночиповые модели видеокарт, даже самые мощные. Блок питания должен иметь два 8-контактных PCI Express разъёма питания, каждый из которых должен обеспечивать по 28 А по выделенной линии. А в целом, по двум линиям питания, подходящим к видеокарте, БП должен давать не меньше 50 А — и это без учёта требований остальных компонентов системы.

Естественно, в случае установки двух видеокарт Radeon R9 295X2 в один ПК, требования удваиваются, а также потребуется вторая пара 8-контактных разъёмов. При этом, крайне не рекомендуется использование каких либо адаптеров или разветвителей. Официальный список рекомендуемых блоков питания будет приведён на сайте компании AMD.

Отметим, у Radeon R9 295X2 есть поддержка известной технологии ZeroCore Power. Данная технология помогает добиться значительно меньшего потребления энергии в режиме «глубокого простоя» или «сна» с отключенным устройством отображения. В таком режиме простаивающий GPU практически полностью отключается, и потребляет менее 5% от энергии полноценного режима, отключая большинство функциональных блоков. В случае двухчиповых плат ещё важнее то, что при отрисовке интерфейса операционной системой второй GPU не будет работать вовсе. В таком случае один из чипов Radeon R9 295X2 будет погружен в глубокий сон с минимальным потреблением энергии.

Система охлаждения

Так как даже один графический процессор Hawaii очень сильно греется, потребляя более 250 Вт в некоторых случаях, то в AMD решили использовать в двухчиповом решении систему водяного охлаждения, так как вода значительно (в 24 раза) эффективнее воздуха при передаче тепла. Если точнее, то специально сконструированное для Radeon R9 295X2 устройство охлаждения от компании Asetek является гибридным, так как сочетает охлаждение при помощи воды и воздуха для разных элементов видеокарты.

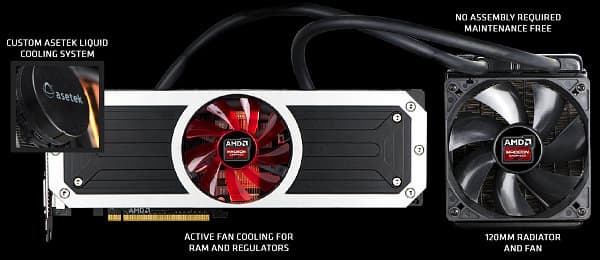

Итак, новая двухчиповая видеокарта модели Radeon R9 295X2 имеет кулер, который является герметичной необслуживаемой системой охлаждения, включающей интегрированную помпу, крупный теплообменник с вентилятором типоразмера 120 мм, пару резиновых шлангов и отдельные радиатор с вентилятором для охлаждения микросхем памяти и системы питания.

Система водяного охлаждения Asetek спроектирована для максимально эффективного отбора тепла от пары GPU, и для улучшения теплообмена в подошвах, прижатых к обоим чипам, сделаны специальные микроканалы. Вентилятор на теплообменнике работает на автоматически изменяемой частоте оборотов, которая зависит от температуры охлаждающей жидкости. Вентилятор, служащий для охлаждения памяти и системы питания также изменяет свои обороты в зависимости от степени нагрева.

Новая двухчиповая видеокарта компании AMD, несмотря на сложный гибридный кулер, поставляется полностью готовой к установке в систему, нужно просто установить её в слот расширения как обычно и смонтировать теплообменник на корпусе ПК. Но из-за такой массивной системы охлаждения к установке Radeon R9 295X2 в систему есть дополнительные требования и рекомендации.

Корпус ПК должен иметь как минимум одно посадочное место для вентиляторов типоразмера 120 мм. В случае пары видеокарт Radeon R9 295X2 будут нужны два таких места, а если и центральный процессор системы охлаждается аналогичным устройством, то и три. При этом, теплообменник видеокарты желательно устанавливать выше самой видеокарты, для более эффективной циркуляции охлаждающей жидкости, заранее убедившись, что длины трубок кулера в 38 см хватит для подобного монтажа.

Вентилятор размерности 120 мм установлен на радиатор теплообменника так, чтобы прогонять воздух через радиатор, и рекомендуется установить его в корпусе таким образом, чтобы горячий воздух выходил из ПК наружу. Также рекомендуется использование дополнительных вентиляторов в корпусе ПК для охлаждения столь мощной системы с весьма горячим нравом, что совершенно неудивительно.

Оценка производительности

Для довольно достоверной оценки вероятной производительности двухчиповой новинки от AMD достаточно рассмотреть одни только теоретические показатели, по сравнению с одночиповой моделью Radeon R9 290X, так как в высоких разрешениях CrossFire обеспечивает близкую к 100% эффективность.

По сравнению параметров аналогичных двух- и одночиповых топовых моделей компании можно понять, что Radeon R9 295X2 мало чем отличается от пары видеокарт R9 290X, поставленных в CrossFire-связку. Все параметры графических процессоров в составе новинки остались неизменными (не считать же большим приростом скачок частоты в 18 МГц, что составляет менее 2%) по сравнению с одночиповым аналогом. Не было урезано ни количество исполнительных блоков, ни частоты, ни шина памяти. А значит, что и производительность R9 295X2 до двух раз выше, чем у R9 290X.

Мощнейшие одночиповые платы от AMD и NVIDIA проигрывают плате на базе пары GPU от 60 до 85%, и в играх Radeon R9 295X2 также опережает своих соперников, особенно при самых высоких настройках качества и в UltraHD-разрешении. Собственно, двухчиповая плата AMD стала одним из лучших выборов для энтузиастов, играющих в подобных условиях на UltraHD-устройствах отображения. Radeon R9 295X2 обеспечивает такую производительность в большом наборе современных игр, включая самые требовательные:

В то время, когда одночиповые решения не могут обеспечить даже 30 средних FPS, двухчиповая новинка от AMD всегда показывает производительность не ниже этой отметки, а чаще всего — много выше. По сути, она почти вдвое быстрее одночиповых топов в таких условиях.

Графический ускоритель модели Radeon R9 285

Кодовое имя чипа: «Tonga»
Технология производства: 28 нм
5 млрд. транзисторов
Унифицированная архитектура с массивом общих процессоров для потоковой обработки многочисленных видов данных: вершин, пикселей и др.
Аппаратная поддержка DirectX 12, в том числе шейдерной модели Shader Model 5.0
384-битная шина памяти: шесть контроллеров шириной по 64 бита, с поддержкой памяти GDDR5
Частота ядра до 918 МГц (динамическая)
32 вычислительных блока GCN, включающих 128 SIMD-ядер, состоящих в целом из 2048 ALU для расчётов с плавающей запятой (поддерживаются целочисленные и плавающие форматы, с точностью FP32 и FP64)
128 текстурных блоков, с поддержкой трилинейной и анизотропной фильтрации для всех текстурных форматов
32 блока ROP с поддержкой режимов полноэкранного сглаживания с возможностью программируемой выборки более чем 16 сэмплов на пиксель, в том числе при FP16- или FP32-формате буфера кадра. Пиковая производительность до 32 отсчетов за такт, а в режиме без цвета (Z only) — 128 отсчетов за такт
Интегрированная поддержка до шести мониторов, подключённых по интерфейсам DVI, HDMI и DisplayPort

Видеокарта AMD Radeon R9 285

Кодовое имя чипа: «Tonga»
Частота ядра: до 918 МГц
Количество универсальных процессоров: 1792
Количество текстурных блоков: 112, блоков блендинга: 32
Эффективная частота памяти: 5500 МГц (4×1375 МГц)
Тип памяти: GDDR5
Шина памяти: 256 бит
Объем памяти: 2 гигабайта
Пропускная способность памяти: 176 гигабайт в сек.
Вычислительная производительность (FP32): 3,3 терафлопс
Теоретическая максимальная скорость закраски: 29,8 гигапикселей в сек.
Теоретическая скорость выборки текстур: 102,8 гигатекселей в сек.
Шина PCI Express 3.0
Разъемы: два DVI Dual Link, HDMI 1.4, DisplayPort 1.2
Энергопотребление: до 190 Вт
Два 6-контактных разъема питания
Двухслотовый дизайн
Рекомендованная цена для рынка США: $249

Наименование и этого решения AMD в очередной раз обнажило неудачную систему наименований. Так как «круглые» номера были уже все заняты, то видеокарту пришлось назвать некруглой цифрой между 280 и 290, ведь суффикс «X» занят моделью R9 280X, а места для модификации на чипе Tonga нет. Так получилось потому, что при анонсе первоначальной линейки чип Tonga ещё не задумывался, и место в наименованиях для этой модификации не предусмотрели. Кроме этого, ожидается ещё и решение на базе полного видеочипа Tonga XT — вероятно, его назовут R9 285X.

В линейке новинка расположилась между R9 270X и R9 280X — полноценными моделями на базе чипов Tahiti и Pitcairn, да и по скорости она где-то между этими моделями, несмотря на больший цифровой индекс, чем у R9 280X. Судя по теории, Radeon R9 285 должна по производительности быть очень близка к модели Radeon R9 280, да и совсем старой уже Radeon HD 7950 Boost. Рекомендованная цена на Radeon R9 285 на момент анонса соответствовала ценам замещаемой модели AMD и аналогичного решения конкурента из этого же ценового сегмента — GeForce GTX 760, который и является главным соперником для новой модели.

В отличие от Radeon R9 280, новинка имеет GDDR5-память объёмом уже не три гигабайта, а два, так как шина памяти в применяемом чипе была урезана с 384-бит до 256-бит, и на неё можно поставить 1, 2 или 4 ГБ. 1 ГБ — слишком мало, 4 ГБ — слишком дорого, а 2 ГБ в данном случае хорошо подходит для соответствующей цены. Правда, в некоторых случаях этого объёма может быть недостаточно для разрешений выше 1920×1080 пикселей в самых современных и требовательных играх при максимальных настройках качества графики, не говоря уже о мультимониторных системах. Но вряд ли таких пользователей много, и 2 ГБ можно считать идеальным объёмом памяти для видеокарты данного ценового диапазона.

На рынке предлагаются видеокарты от таких партнёров компании, как Sapphire, PowerColor, HIS, ASUS, MSI, XFX, Gigabyte и других. Большинство партнёров компании AMD выпустили собственные варианты с оригинальным дизайном печатных плат и конструкцией систем охлаждения, равно как и решения с более высокой частотой работы графического процессора. Нужно отметить, что референсная видеокарта требует подключения дополнительного питания по двум 6-контактным разъёмам питания, в отличие от 8-контактного и 6-контактного у Radeon R9 280.

Архитектурные и функциональные особенности

Мы уже несколько раз максимально подробно рассказывали об архитектуре Graphics Core Next (GCN) на примере чипов Tahiti, Hawaii и других. Применяемый в Radeon R9 285 графический процессор Tonga основан на последней версии этой архитектуры — GCN 1.2, как и другие современные решения компании. Новый GPU получил все улучшения от Bonaire и Hawaii, связанные с вычислительными способностями, поддержкой некоторых дополнительных возможностей DirectX, технологией AMD TrueAudio, а также усовершенствованной версией AMD PowerTune.

Напомним, что базовым блоком архитектуры является вычислительный блок GCN, из которых собраны все графические процессоры AMD. Этот вычислительный блок имеет выделенное локальное хранилище данных для обмена данными или расширения локального регистрового стека, а также кэш-память первого уровня с возможностью чтения и записи и полноценный текстурный конвейер с блоками выборки и фильтрации, разделен на подразделы, каждый из которых работает над своим потоком команд. Каждый из блоков GCN занимается планированием и распределением работы самостоятельно. Посмотрим, как Tonga (в варианте Radeon R9 285) выглядит:

Итак, модель Radeon R9 285 по характеристикам весьма близка к R9 280, которую, в свою очередь, можно рассматривать как урезанную версию R9 280X. Урезанный чип Tonga имеет 28 вычислительных устройств GCN, дающих в сумме 1792 потоковых вычислительных ядра (у полноценного чипа их 2048, как предполагается). То же самое касается и текстурных блоков, в урезанном Tonga их количество снижено с 128 TMU до 112 TMU, так как каждый блок GCN имеет в своем составе по четыре текстурных блока.

По количеству блоков ROP чип не был урезан, получив такие же 32 исполнительных устройства. А вот контроллеров памяти стало меньше, графический процессор Tonga в виде Radeon R9 285 имеет лишь четыре 64-битных канала памяти, в сумме дающие 256-битную шину памяти, в отличие от 384-бит из шести каналов в решениях на основе Tahiti. Вероятно, это объясняется желанием компании AMD сэкономить.

Рабочие частоты у видеокарты новой модели чуть ниже тех, что предлагались в Radeon HD 7950 Boost и в Radeon R9 280. Точнее, новое решение на графическом процессоре Tonga получило чуть меньшую максимальную частоту, равную 918 МГц (а не 933, как у R9 280), но само по себе это не так уж важно из-за применения улучшенной технологии AMD PowerTune, о которой мы также неоднократно рассказывали в обзорах Bonaire и Hawaii.

Графическим процессором Tonga поддерживается последняя версия PowerTune, обеспечивающая максимально возможную 3D-производительность в рамках определённого потребления энергии. В специальных приложениях с высоким потреблением энергии, этот GPU сбрасывает частоту ниже номинальной, упираясь в предел энергопотребления, а в игровых приложениях обеспечивает высокую рабочую частоту, максимально возможную в текущих условиях для GPU.

Кроме этого, PowerTune также обеспечивает и богатые возможности для разгона графического процессора Tonga. В настройках драйвера пользователь может установить несколько параметров, вроде целевой температуры GPU, относительной частоты вращения вентилятора в устройстве охлаждения, а также максимальный уровень энергопотребления, а всё остальное видеокарта сделает сама, установив максимально возможную частоту и другие параметры (напряжение GPU, частота вращения вентилятора) в изменившихся условиях.

Хотя номинально рабочая частота GPU в Radeon R9 285 не увеличилась, зато частота видеопамяти новинки была повышена с 5 ГГц до 5.5 ГГц, чтобы хоть немного скомпенсировать недостаток в виде всего лишь 256-битной шины памяти. Применение более быстрой GDDR5-памяти при 256-битной шине даёт пропускную способность в 176 ГБ/с, что всё равно заметно ниже, чем 240 ГБ/с у Radeon R9 280.

Графический процессор Tonga получил некоторые архитектурные модификации. Он основан на последнем поколении архитектуры Graphics Core Next и получил обновленный список инструкций (ISA), улучшенную производительность обработки геометрии и тесселяции, более эффективный метод сжатия буфера кадра без потерь, более качественный движок масштабирования изображения (при выводе в неродном разрешении) и новые версии движков кодирования и декодирования видеоданных. Рассмотрим все изменения поподробнее.

AMD заявляет, что в Tonga была улучшена обработка геометрии, как мы видели такое ранее в том же чипе Hawaii. Новый GPU умеет обрабатывать до четырёх примитивов за такт и обеспечивает вдвое-вчетверо большую производительность тесселяции в сложных условиях. Мы обязательно проверим эти данные в следующей части нашего материала, ну а пока что посмотрим на график от AMD:

Графический процессор Tonga получил некоторые изменения в ISA — аналогично чипам Bonaire и Hawaii (только эти три чипа основаны на улучшенной архитектуре GCN), в которых ранее появились новые инструкции, предназначенные для ускорения разнообразных вычислений и обработки медиаданных на GPU, а также возможность обмена данными между SIMD-линиями, улучшенное управление работой вычислительных блоков и распределение задач.

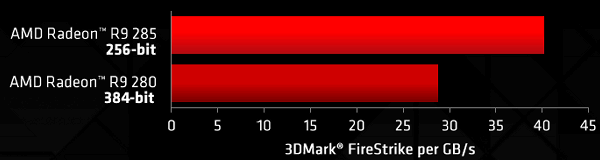

С точки зрения игрока гораздо важнее применение нового, более эффективного метода сжатия буфера кадра без потерь, ведь нужно как-то компенсировать недостаток Radeon R9 285 в виде 256-битной шины памяти по сравнению с 384-битной у решений на базе Tahiti. Подобные методы давно применяются в графических процессорах, когда кадровый буфер хранится в видеопамяти в сжатом виде, а GPU считывает и записывает в него сжатые данные, но именно новый метод компании AMD обеспечивает на 40% более эффективное сжатие, по сравнению с предыдущими GPU, что особенно важно с учётом сравнительно узкой шины памяти у Tonga.

Вполне естественно, что новый видеочип получил полную поддержку технологии обработки звука AMD TrueAudio. Мы также уже не раз рассказывали про неё в наших материалах, посвящённых выходу решений новой линейки компании AMD. С выходом серий Radeon R7 и R9 компания представила миру технологию TrueAudio — программируемый аудиодвижок, поддержка которого была на AMD Radeon R7 260X и R9 290(X), а теперь появилась и в R9 285. Именно чипы Bonaire, Hawaii и Tonga имеют все самые последние нововведения, в том числе и поддержку TrueAudio.

TrueAudio — это встроенный программируемый аудиодвижок в GPU компании AMD, он обеспечивает гарантированную обработку звуковых задач в реальном времени вне зависимости от установленного центрального процессора. Для этого в названные графические процессоры AMD интегрировано несколько DSP-ядер Tensilica HiFi EP Audio DSP, доступ к их возможностям осуществляется при помощи популярных библиотек по обработке звука, разработчики которых могут использовать ресурсы встроенного аудиодвижка при помощи специального TrueAudio API. AMD уже давно и плотно сотрудничает со многими компаниями, известными по своим разработкам в этой сфере: игровыми разработчиками, разработчиками аудио-middleware, аудиоалгоритмов и др., и несколько игр с поддержкой TrueAudio уже вышли.

Новая видеокарта Radeon R9 285 поддерживает и другие технологии компании, о которых мы уже неоднократно писали в соответствующих обзорах. В частности, анонсированное решение обладает поддержкой нового графического API Mantle, который помогает более эффективно использовать аппаратные возможности графических процессоров AMD, так как Mantle не ограничен недостатками имеющихся графических API: OpenGL и DirectX. Для этого используется более «тонкая» программная оболочка между игровым движком и аппаратными ресурсами GPU подобно тому, как это давно делается на игровых консолях.

Среди других изменений компания AMD выделяет высококачественное масштабирование выводимого изображения (scaler), в котором используется продвинутый фильтр с большим количеством выборок: 10 горизонтальных и 6 вертикальных. Новый метод аппаратного масштабирования работает при выводе изображений от и до разрешения 4K (UltraHD) включительно и улучшает качество выводимого в неродном разрешении изображения.

Из совершенно новых возможностей нового чипа Tonga мы можем отметить новые версии блоков обработки видеоданных: Unified Video Decoder (UVD) и Video Coding Engine (VCE). Эти блоки работают в разрешениях до UltraHD (4K) включительно, в этих версиях значительно увеличена производительность декодирования и кодирования видеоданных, а также перекодирования из одного формата в другой.

Так, новый блок UVD поддерживает декодирование видеоданных форматов H.264, VC-1, MPEG4, MPEG2, которые были и в предыдущей версии блока, но теперь к ним добавился ещё и формат MJPEG. Увеличение разрешения видеопотока от FullHD до UltraHD означает вчетверо большую нагрузку при декодировании, и мощностей центрального процессора уже может не хватать. По данным AMD, если при использовании программного декодирования видеоролика в разрешении FullHD загрузка CPU может достигать 20-25%, то для разрешения UltraHD в тех же условиях CPU будет загружен работой уже наполовину.

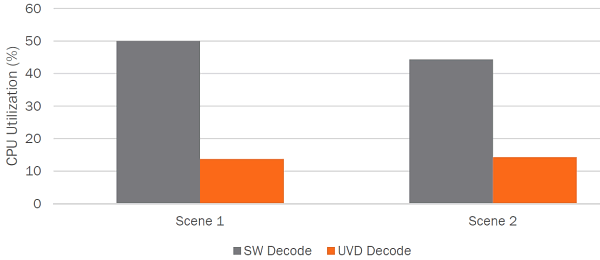

Чтобы снизить нагрузку на CPU, в состав графического процессора Tonga, на базе которого основана модель Radeon R9 285, включили переработанный блок декодирования UVD с поддержкой полного аппаратного декодирования данных формата H.264 High Profile Level 5.2 в разрешениях до 4K включительно, что даёт значительное снижение ресурсоёмкости при декодировании и проигрывании подобных видеороликов, по сравнению с чисто программным методом:

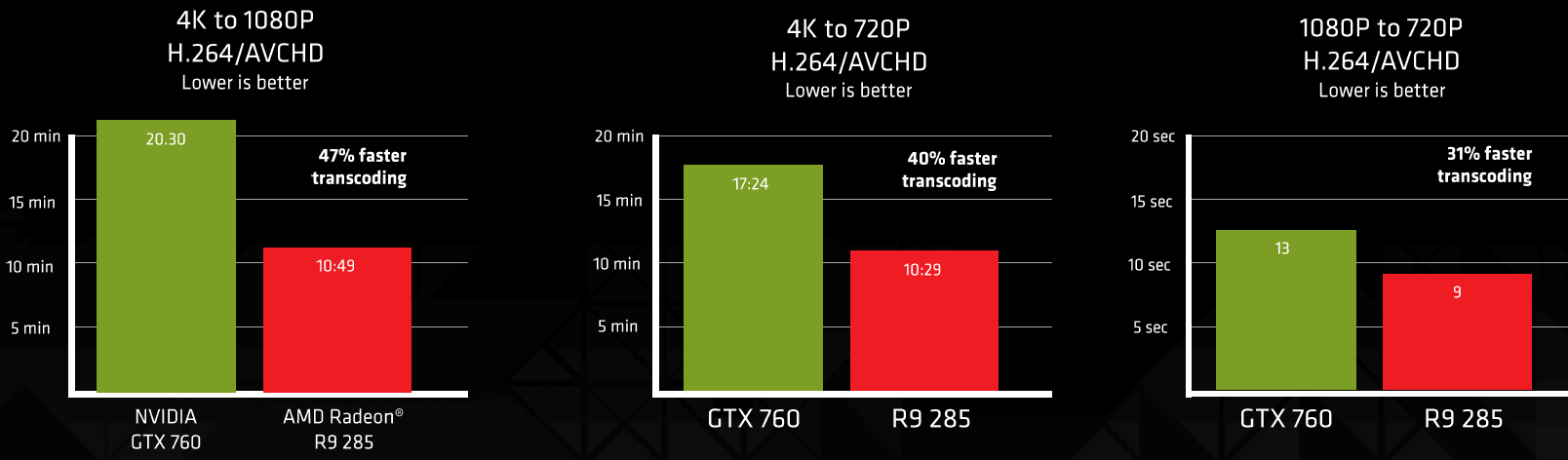

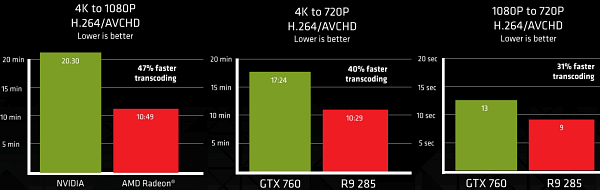

Также была значительно повышена производительность блока VCE — теперь он обеспечивает скорость кодирования до 12 раз быстрее реального времени для разрешения FullHD. Новый блок VCE поддерживает полностью аппаратное кодирование данных в формате H.264 профилей Baseline и Main, также поддерживается и UltraHD-разрешение. Компания AMD считает, что новинка обеспечивает лучшую в своём классе производительность кодирования формата H.264 по следующим данным внутренних тестов:

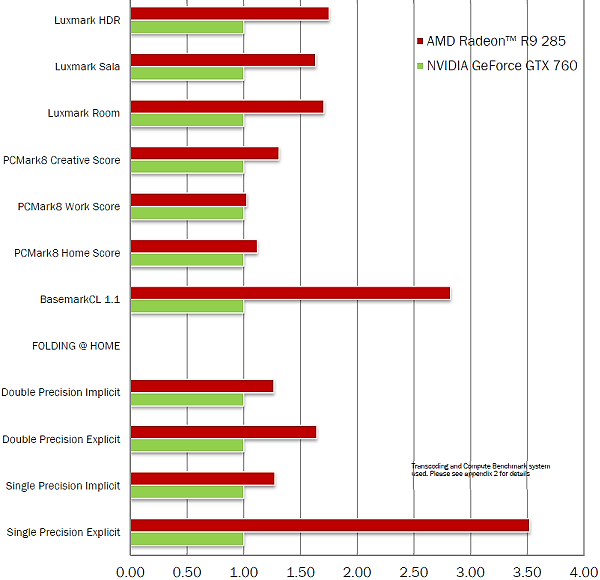

При тщательном рассмотрении условий тестирования оказывается, что в тестах использовалось разное программное обеспечение: Cyberlink Media Espresso для AMD и Arcsoft Media Converter 8 для NVIDIA, так как в первом продукте для чипов NVIDIA ещё нет поддержки аппаратного кодирования видео, а в таких условиях результаты на 100% корректными назвать нельзя. Ну хотя бы примерную оценку мы получили — решение AMD по их собственным оценкам получилось на 30-50% быстрее аналога от конкурента.

Мы не будем повторять массу информации обо всех технологиях компании AMD, которые были внедрены и улучшены в новых видеочипах линейки Radeon HD 7000 и затем в Radeon R7/R9, обо всем этом было максимально подробно написано в соответствующих обзорных статьях: Radeon HD 7970 и Radeon R9 290X.

Осталось добавить лишь немного информации о программе лояльности Never Settle: Space Edition. Мы помним, что в комплект поставки видеокарт AMD уже некоторое время входит возможность бесплатного получения пары-тройки игр в цифровом виде. Эта программа называется Never Settle, и в случае AMD Radeon R9 285 (и других видеокарт компании с этого момента) она была обновлена до Never Settle: Space Edition.

Компания Never Settle: Space Edition стартует сегодня, в день анонса Radeon R9 285, и в неё вошли несколько долгожданных игр, имеющих отношение к космосу и готовящихся к выходу в текущем году. Отныне при покупке любой видеокарты серии AMD Radeon R9 можно будет выбрать из широкого набора игр, включая проекты Alien: Isolation и Star Citizen.

Игра Alien: Isolation вышла 7 октября, и покупатели видеокарт Radeon R9 получили серийный номер для этой игры в день начала продаж. В специальное предложение Star Citizen Mustang Omega Variant Racer входит мультиплеерный модуль «Arena Commander» и «Murray Cup Race Series».

Пользователи видеокарт Radeon R9, купившие их начиная с сегодняшнего дня, получат возможность использования эксклюзивного красно-чёрного скина для гоночного космического корабля под названием Mustang Omega Variant Racer с 1 октября для использования в альфа-версиях проекта, всё ещё находящегося в разработке.

Для того, чтобы получить бесплатные игры после покупки Radeon, нужно выбрать до трёх вариантов в библиотеке, состоящей из 29 игровых проектов. Покупатель видеокарты из линейки Radeon R9, включая и R9 285, входит в Radeon Gold Reward и сможет выбрать до трёх бесплатных игр из 29 проектов. Купившие Radeon R7 260 получают доступ к Silver Reward и выбирают две игры из 28, ну а приобретение Radeon R7 240 и R7 250 порадует наградой Bronze Reward и даст возможность получения одной игры из списка в 18 штук.

Теоретическая оценка производительности

Чтобы сделать краткую предварительную оценку производительности нового решения компании AMD, мы рассмотрим теоретические цифры и собственные результаты тестов компании. Судя по теоретическим цифрам (в таблице есть странность с подсчётом скорости текстурирования — похоже, что для разных видеокарт цифры считались по разной частоте — турбо-частоте в случае новинки и обычной частоте для старых плат), новый Radeon R9 285 должен показывать скорость в играх, близкую к предшественнику в лице R9 280 на базе Tahiti, и отставать от старшей модели R9 280X на 15-20% максимум.

Понятно, что от старшей модели Radeon R9 280X, основанной на базе полноценного чипа Tahiti новинка будет отставать везде, но и Radeon R9 280 может быть быстрее — в случае, если скорость рендеринга будет ограничена пропускной способностью памяти. Которая у единственной пока что видеокарты на базе чипе Tonga ниже из-за менее широкой шины памяти, несмотря на повышенную частоту её работы.

Посмотрим на предварительные показатели производительности новой платы от компании AMD относительно заменяемой модели Radeon R9 280 и решения конкурента с аналогичной ценой в реальных приложениях. Для начала рассмотрим результаты популярного пакета тестов 3DMark и любимый компанией AMD тест Fire Strike в двух наборах настроек: Performance и Extreme.

Цифры бенчмарка показывают позиционирование Radeon R9 285 на рынке относительно других решений. В этом конкретном бенчмарке, по измерениям компании AMD, скорость новой видеокарты Radeon R9 285 оказалась чуть выше производительности Radeon R9 280, что можно объяснить работой GPU на более высокой реальной частоте. Ну и конкурент от NVIDIA по цене явно проигрывает новой плате, уступая ей по скорости рендеринга примерно на четверть.

Не забываем, что это — данные заинтересованной стороны и всего лишь один псевдоигровой тест из синтетического бенчмарка. Посмотрим, что получается у новинки AMD в играх, сравнив её уже только с конкурирующей моделью GeForce GTX 760 в нескольких игровых приложениях, используемых для тестирования в лабораториях компании AMD:

Использовалось разрешение 2560x1440 и такие игровые настройки, чтобы ~~показать новинку с лучшей стороны~~ частота кадров оставалась выше отметки в 30 FPS. В этом сравнении компании AMD их собственное решение Radeon R9 285 также обеспечивает большую производительность, по сравнению с конкурентом, причём сразу во всём наборе приложений.

Дополнительно приводятся данные и других измерений. Например, в игре Battlefield 4 при разрешении 2560x1440 и высоких (High) настройках, Radeon R9 285 оказался на 15% быстрее, чем GeForce GTX 760. В игре Crysis 3 при разрешении 2560x1440 и Very High игровых настройках новинка AMD на 13% быстрее, а в Bioshock Infinite при том же разрешении и Ultra-настройках — на 15% быстрее, по сравнению с GeForce GTX 760.

В общем, сплошная отрада для нового члена семейства Radeon R9. А что получится в вычислительных применениях? Тут вопросов даже ещё меньше, так как платы Radeon были всегда быстрее сопоставимых по цене GeForce в подобных применениях, особенно если тщательно подобрать выгодные тестовые приложения.

Судя по диаграмме, новая модель Radeon R9 285 выигрывает у GeForce GTX 760 в GPGPU-приложениях, использующих OpenCL, с ещё более явным преимуществом. Да в общем, если верить цифрам AMD, то Radeon R9 285 должна успешно заменить на рынке и так привлекательную по соотношению цены и производительности видеокарту модели Radeon R9 280. Новинка должна немного превосходить по скорости модель на базе чипа Tahiti, и уж тем более будет быстрее сравнимой по цене NVIDIA GeForce GTX 760 практически во всех применениях.

Новая модель Radeon R9 285 хоть и не привносит ничего сверхнового и сверхинтересного, но является достаточно сильным решением в своем ценовом классе. Новинка чуть быстрее модели Radeon R9 280 и предлагается по той же цене. Кроме этого, графический процессор Tonga отличается от Tahiti несколькими улучшениями, основными из которых является ускоренная обработка геометрии, поддержка нескольких новых технологий и переработанные блоки работы с видеоданными — в этих областях новый среднеценовой чип AMD превосходит даже топовый Hawaii.

Справочная информация о семействе видеокарт Radeon X
Справочная информация о семействе видеокарт Radeon X1000
Справочная информация о семействе видеокарт Radeon HD 2000
Справочная информация о семействе видеокарт Radeon HD 4000
Справочная информация о семействе видеокарт Radeon HD 5000
Справочная информация о семействе видеокарт Radeon HD 6000
Справочная информация о семействе видеокарт Radeon HD 7000
Справочная информация о семействе видеокарт Radeon 200
Справочная информация о семействе видеокарт Radeon 300

10 ноября 2014 Г.

Алексей Берилло

�� AMD Radeon — ��

�� AMD Radeon
��

�� Radeon X
�� Radeon X1000
�� Radeon HD 2000
�� Radeon HD 4000
�� Radeon HD 5000
�� Radeon HD 6000
�� Radeon HD 7000
�� Radeon 200
�� Radeon 300
�� Radeon 400
�� Radeon 500 � Vega

��

��	«Hawaii»	«Tonga»	«Tahiti»	«Curacao» «Pitcairn»	«Bonaire»	«Oland»
��	��	��	��	��	��	-
�� (��)	28
�� (��)	6,2	5,0	4,3	2,8	2,1	1,0
��	2816	2048		1280	896	384
��	176	128		80	56	24
��	64	32			16	8
��	512	384		256	128
��	DDR3 GDDR5
��	PCI Express 3.0
��	DVI Dual-Link HDMI DisplayPort
��	5.0
��	5.0
��	FP32/FP64
��	MSAA CFAA SSAA EQAA MLAA

�� Radeon 200

��	��	�� ALU/TMU/ROP	�� , ��	�� , ��	�� , ��	��, ��/c (��)	��- ��, ��	��, ��	TDP, ��
Radeon R9 295X2	«Vesuvius»	2×(2816/176/64)	1018	1250(5000)	2×4 GDDR5	2×320 (2×512)	2×179,2	2×65,2	500
Radeon R9 290X	«Hawaii»	2816/176/64	1000	1250(5000)	4 GDDR5	320 (512)	176	64	275
Radeon R9 290	«Hawaii»	2560/160/64	947	1250(5000)	4 GDDR5	320 (512)	152	60,6	275
Radeon R9 280X	«Tahiti»	2048/128/32	1000	1500(6000)	3 GDDR5	288 (384)	128	32,0	250
Radeon R9 285	«Tonga»	1792/112/32	918	1375(5500)	2 GDDR5	176 (256)	102,8	29,8	190
Radeon R9 280	«Tahiti»	1792/112/32	827-933	1250(5000)	3 GDDR5	240 (384)	104,5	30,0	200
Radeon R9 270X	«Curacao»	1280/80/32	1050	1400(5600)	2 GDDR5	179 (256)	84,0	33,6	180
Radeon R9 270	«Curacao»	1280/80/32	925	1400(5600)	2 GDDR5	179 (256)	74,0	29,6	150
Radeon R9 265	«Pitcairn Pro»	1024/64/32	900-925	1400(5600)	2 GDDR5	179 (256)	59,2	29,6	150
Radeon R7 260X	«Bonaire»	896/56/16	1100	1625(6500)	2 GDDR5	104 (128)	61,6	17,6	115
Radeon R7 260	«Bonaire»	768/48/16	1000	1500(6000)	1 GDDR5	96 (128)	48,0	16,0	95
Radeon R7 250X	«Cape Verde XT»	640/40/16	1000	1125(4500)	1 GDDR5	72 (128)	40	16	80
Radeon R7 250	«Oland XT»	384/24/8	1050	1150(4600)	1 GDDR5	74 (128)	25,2	8,4	65
Radeon R7 240	«Oland Pro»	320/20/8	780	900(1800)	2 DDR3	23 (128)	15,6	6,2	30

�� Radeon R9 290(X)

�� : «Hawaii»
�� : 28 ��
6,2 ��. �� (� «Tahiti» � Radeon HD 7970 — 4,3 ��.)
�� : ��, �� .
�� DirectX 11.2, � �� Shader Model 5.0
4 ��
512-�� : �� 64 ��, � �� GDDR5
�� 1000 �� (��)
44 �� GCN, �� 176 SIMD-��, �� 2816 ALU �� (�� , � �� FP32 � FP64)
176 �� , � ��
64 �� ROP � �� 16 �� , � �� FP16- �� FP32-�� . �� 64 �� , � � �� (Z only) — 256 ��
�� , �� DVI, HDMI � DisplayPort

�� Radeon R9 290X

�� : �� 1000 ��
�� : 2816
�� : 176, �� : 64
�� : 5000 �� (4×1250 ��)
�� : GDDR5
�� : 4 ��
�� : 320 �� .
�� (FP32) 5,6 ��
�� : �� 64 �� .
�� : �� 176 �� .
�� PCI Express 3.0
�� Dual Link DVI, �� HDMI, �� DisplayPort
�� 275 ��
�� 8-�� 6-�� ;
��
�� — $549 (�� — 19990 ��).

�� Radeon R9 290

�� : �� 947 ��
�� : 2560
�� : 160, �� : 64
�� : 5000 �� (4×1250 ��)
�� : GDDR5
�� : 4 ��
�� : 320 �� .
�� (FP32) 4,9 ��
�� : �� 60,6 �� .
�� : �� 152 �� .
�� PCI Express 3.0
�� Dual Link DVI, �� HDMI, �� DisplayPort
�� 275 ��
�� 8-�� 6-�� ;
��
�� — $399 (�� — 13 990 ��).

�� , �� AMD ��. �� , �� APU �� (�� A8 � A10, � ��), �� (��, Intel Core i5 � i7 �� ), �� . ��, �� AMD �� , �� Radeon HD 9000, �� «HD» �� .

�� R7 � R9: �� 260X �� R7, � 270X �� R9? ��, � �� Radeon R9 290X �� , �� R9 � �� — 290. �� «X»? �� , �� ? �� , � �� 285 � 295 �� , �� : R9 2950 � R9 2970. �� , � �� -�� . �� , �� — �� , �� .

� � �� , �� Radeon R9 290X ��, �� . �� Radeon R9 290X �� , �� NVIDIA GeForce GTX 780, �� GK110, �� (GeForce GTX Titan � �� , �� ) � �� NVIDIA.

�� Radeon R9 290 �� . Radeon R9 290 �� NVIDIA GeForce GTX 780, �� GK110, �� (�� GeForce GTX Titan, �� GTX 780 Ti �� ). �� NVIDIA �� ($499 �� $399), �� — �� Fire Strike �� 3DMark, �� AMD.

�� AMD �� GDDR5 �� . �� Hawaii �� 512-�� , �� 2 ��, �� GDDR5-�� , �� , �� Radeon HD 7970 �� 3 �� , �� Battlefield 4 �� 3 �� . � �� , �� , �� : PS4 � Xbox One.

�� , �� . �� , �� Radeon HD 7970 GHz, �� . �� , AMD Radeon R9 290X �� , �� BIOS. �� . ��, �� , �� . �� Radeon R9 290X �� BIOS � �� . � �� , �� R9 290 �� , �� .

«Quiet Mode» (�� ) — �� «��», �� . �� , �� . � �� — �� , �� .

«Uber Mode» (�� ) — �� «��», �� . �� , �� CrossFire-��. �� , �� , � �� . ��, �� .

��

�� Hawaii, �� AMD Radeon R9 290(X), �� Graphics Core Next (GCN), �� DirectX 11.2, �� Bonaire (Radeon HD 7790), �� Radeon R7 260X. �� Bonaire � Hawaii �� (�� ) � �� AMD PowerTune, � �� .

�� DirectX 11.2 �� , �� Hawaii �� GPU, �� partially-resident textures (PRT). �� , �� , �� (streaming) � ��. PRT �� .

�� PRT � ��, �� Radeon HD 7970, �� Bonaire � Hawaii �� . �� , �� DirectX 11.2, �� (LOD) � �� .

�� , �� GCN �� , �� AMD �� GPU �� , �� Tahiti �� , � � Hawaii �� . �� , �� AMD, �� :

�� (Shader Engine), �� 11 �� (Compute Unit), �� , �� , � �� ROP. �� , ��-�� AMD �� NVIDIA, �� .

�� Hawaii ��: 44 �� Compute Units, �� 2816 �� , 64 �� ROP � 176 �� TMU. �� GPU �� 512-�� , �� 64-�� , � �� 1 �� -�� . �� 28 �� , �� Tahiti, �� 6.2 ��. �� (� Tahiti — 4.3 ��.).

�� , �� Radeon R9 290X. �� R9 290 �� 40 �� Compute Units, �� 2560 �� 160 �� . � �� ROP �� , �� 64 ��. �� , �� 512-��, �� 64-�� .

�� -�� , �� Hawaii. �� , �� :

�� Shader Engine �� , �� . ��, �� Hawaii �� , �� , �� GPU �� AMD.

�� GCN �� Render Back-ends (RB), �� ROP ��. �� Compute Unit � �� , �� 11 ��, �� Compute Unit. �� , �� Shader Engine �� 11, � 12 �� , �� , �� Hawaii.

�� GCN �� : �� (16 ��), �� (�� ), �� , ��, �� (�� ), ��-�� (16 �� ), �� , � �� (64 �� Compute Unit).

�� Hawaii ��, �� . ��, �� GPU �� AMD �� . �� , � Hawaii �� . �� .

�� , �� , �� . � �� DMA-��, �� PCI Express 3.0, �� 16 ��/�. �� , �� (� �� Hawaii) �� Asynchronous Compute Engines (ACE).

�� ACE �� . �� , �� L2-��, � �� . �� , � �� GPU � �� . �� GPU �� API �� Mantle.

�� Hawaii, �� . ��-�� UltraHD-��, �� — ROP. � �� Hawaii �� 16 �� Render Back End (RBE), �� , �� Tahiti. �� RBE �� 64 �� ROP, �� 64 �� , � �� .

�� , �� Hawaii �� 1 �� -�� , �� 16 �� 64 ��. �� 33%-�� -��, �� . �� L2/L1-�� 1 ��/�.

�� 64-�� , �� 512-�� . �� Radeon R9 290X �� 5.0 ��, �� 320 ��/�, �� 20% ��, �� Radeon HD 7970 GHz. �� , �� , �� 20%, �� 384-�� Tahiti.

�� API Mantle

�� API, �� Mantle, �� . �� AMD �� Microsoft � �� DirectX, � �� … �� , ��. ��, �� , �� AMD �� GPU �� Sony, Microsoft � Nintendo, � �� AMD �� .

AMD �� API �� -�� DICE � EA, �� Frostbite, �� Battlefield � �� . �� DICE, �� Frostbite, �� , �� DICE. �� AMD �� Frostbite 3 — �� , �� 15 �� : Battlefield, Need for Speed, Star Wars, Mass Effect, Command & Conquer, Dragon Age, Mirror’s Edge � ��.

��, �� AMD �� , �� Frostbite �� . �� DirectX 11 (�� 11.1), �� -��, �� DirectX � OpenGL � �� CPU � GPU �� , �� , �� DirectX � OpenGL, �� .

�� API Mantle �� AMD, �� «��» �� GPU �� , �� . � � �� , �� «��» �� (Playstation 4 � Xbox One, �� ) �� AMD, �� GCN, �� , � AMD � �� — �� API, �� , �� , � �� API �� .

�� , �� Mantle �� (draw calls) �� API, �� CPU. �� , �� 3D-��.

�� API �� AMD �� , �� DICE, � �� Battlefield 4 �� , �� Mantle, � �� API � �� — �� , �� .

�� Battlefield 4 �� DirectX 11.1, � �� Mantle API �� , �� , �� AMD Radeon. �� -�� GCN �� Frostbite 3 �� Mantle, �� CPU, �� , �� GCN.

�� Mantle � �� , �� . ��, �� , �� Mantle � �� GPU � �� Windows � DirectX, �� , � �� Mantle � �� Windows. �� APU13, �� , �� .

�� , �� Mantle, �� , �� . ��, � Microsoft �� API � �� , �� Xbox One �� DirectX 11.x, �� DirectX 11.2, �� AMD. �� API, �� OpenGL � Mantle, � Xbox One �� — � �� Microsoft. ��, �� Sony PlayStation 4, �� .

�� , �� , Mantle �� , �� DICE � ��, �� . � �� , �� Mantle �� . �� AMD ��, � �� , ��, �� Mantle � �� , �� API, «��» �� . �� , �� API ��-�� — �� . �� «��» �� , �� .

� ��, �� Mantle �� , �� API �� , �� . �� API �� , �� Glide. � �� Mantle ��, �� , �� (�� NVIDIA �� ), �� API �� . ��, �� , �� GPU � �� AMD.

�� , �� Mantle � �� API �� . �� , �� GPU � �� API, �� Mantle.

�� TrueAudio

�� , �� AMD. � �� Radeon R7 � R9 �� AMD TrueAudio — �� , �� AMD Radeon R7 260X � R9 290(X). �� Bonaire � Hawaii �� , �� GCN 1.1 � �� , � �� — �� TrueAudio.

TrueAudio — �� GPU �� AMD, �� Bonaire, �� Radeon R7 260X, � �� — Hawaii . TrueAudio �� GPU �� . �� Hawaii � Bonaire �� DSP-�� Tensilica HiFi EP Audio DSP, � �� :

�� TrueAudio �� , �� AMD TrueAudio API. � �� . �� AMD �� , �� : �� (Eidos Interactive, Creative Assembly, Xaviant, Airtight Games), �� -middleware (FMOD, Audiokinetic), �� (GenAudio, McDSP), � �.�.

�� TrueAudio �� . �� . ��, �� (�� TrueAudio �� : Radeon HD 7790, R7 260X � R9 290X) �� AMD. �� , �� .

�� PowerTune � ��

�� Radeon R9 290X �� AMD �� PowerTune. �� Radeon HD 7790, �� AMD �� , �� , �� . �� GPU �� GPU � �� , �� .

� �� Hawaii �� (serial VID interface) �� — SVI2. �� GPU � APU, �� Hawaii � Bonaire, � �� APU � �� Socket FM2. �� 6.25 ��, �� 0.00 � � 1.55 � �� 255 �� . �� .

� �� , �� Bonaire, �� PowerTune �� , �� . �� , �� , GPU �� PowerTune 100 �� . �� -�� Hawaii �� , �� -�� . �� «�� » �� , �� .

��, � � �� Catalyst Control Center �� OverDrive �� — �� , �� PowerTune �� R9 290.

��, �� — �� (Power Limit) � �� (GPU clock). �� . ��-�� , �� PowerTune � Hawaii, �� .

�� , �� R9 290 �� GPU. �� (GPU Clock) �� , � �� .

��, �� OverDrive — �� . �� . � �� OverDrive �� , �� . � �� — �� («Maximum Fan Speed»), �� , �� . �� , �� GPU � �� , � �� , �� .

�� , �� Radeon R9 290X �� BIOS. �� . � �� , �� , �� GPU � �� .

�� AMD CrossFire

�� AMD Radeon R9 290 �� AMD CrossFire �� . �� , GPU �� PCI Express, �� DMA ��. �� , �� , �� . �� , � AMD ��, �� .

��, �� AMD CrossFire �� Radeon R9 290X �� BIOS �� «Uber Mode», � �� , �� PowerTune �� GPU, �� .

�� CrossFire �� R9 290X, �� (�� CrossFire �� , �� ). �� AMD Radeon R9 290X � �� , �� , �� AMD CrossFire.

�� , �� , �� , �� — �� . � �� 80% �� CrossFire, � � �� 87%.

�� CrossFire �� AMD Radeon R9 290X �� , �� 2.6-�� , �� , �� .

�� AMD Eyefinity � �� UltraHD-��

�� AMD �� , �� , �� DVI Dual Link �� 2560×1600 ��, �� DisplayPort, �� GPU (�� Eyefinity), �� HDMI � �� 4K � �.�.

�� 4K, �� Ultra HD, �� 3840×2160 ��, �� , �� Full HD (1920×1080), � �� . �� Ultra HD-�� . 4K-�� , � �� . �� -�� , �� Ultra HD-�� .

�� AMD �� Ultra HD-��: ��, �� 30 �� 3840×2160 � �� HDMI �� DisplayPort, � �� , �� 1920×2160 �� 60 ��. �� MST-�� DisplayPort 1.2, �� .

�� VESA Display ID 1.3, � �� . �� VESA-�� «��» �� , �� , �� . �� , � �� 4K-�� . AMD �� , �� Catalyst �� .

�� , �� AMD Radeon �� Ultra HD-��, �� 60 ��. Radeon R9 290X �� 3D-�� , �� . ��, � AMD Radeon R9 290X �� NVIDIA GeForce GTX 780, �� , �� 5760×1080 �� 4K.

�� AMD Radeon R9 290X �� UltraHD �� HDMI 1.4b (� �� , �� 30 ��) � �� DisplayPort 1.2. ��, �� , �� .

�� . �� Eyefinity � �� Radeon R9 �� , � �� Radeon R9 290X �� . �� AMD Radeon R9 �� HDMI/DVI-�� AMD Eyefinity.

�� , �� , �� , � �� «��» �� HDMI/DVI-��. �� , �� AMD Radeon R9 290X, �� DisplayPort �� DisplayPort-��.

��

�� . �� , �� Radeon R9 290X �� Radeon HD 7970 GHz. �� , �� GCN, �� R9 290X � HD 7970 ��, �� :

�� (�� ), �� , �� 30%, �� — �� 20%, � �� (��) — �� 90%! �� UltraHD � �� , �� .

�� . �� , �� AMD �� TDP �� , � �� 275 �� . �� , �� . �� 20-30%, �� Radeon HD 7970, � � �� .

�� , �� , AMD �� , �� Battlefield 4, �� . Battlefield 4 — �� Battlefield, �� DICE � �� , ��, �� .

�� , �� Battlefield 4 � � �� DICE �� AMD Gaming Evolved, � �� Battlefield 4 �� GCN �� . �� , �� Frostbite 3, �� Battlefield 4, �� AMD, � � �� API Mantle. �� :

�� , �� «��» ��, Radeon R9 290X �� GeForce GTX 780 � �� . ��, �� , �� NVIDIA � �� , �� , �� R9 290X. ��, �� AMD, �� , �� .

��

� �� 2013 �� AMD �� Radeon R9 290X � �� , � �� Radeon R9 290. �� , � �� , �� , �� AMD �� , �� .

�� AMD: �� DSP-�� TrueAudio � �� API Mantle �� . �� , �� AMD �� . � �� -�� , �� , � �� AMD � �� , �� .

��, �� Hawaii, �� , �� Mantle � TrueAudio, � �� . �� , �� . � �� Radeon R9 290(X) �� . �� — �� .

�� AMD Radeon R9 280X

�� : «Tahiti»
�� : �� 1000 ��
�� : 2048
�� : 128, �� : 32
�� : 6000 �� (4×1500 ��)
�� : GDDR5
�� : 384 ��
�� : 3 ��
�� : 288 �� .
�� (FP32): 4,1 ��
�� : 32,0 �� .
�� : 128,0 �� .
�� CrossFire
�� PCI Express 3.0
��: �� DVI Dual Link, HDMI 1.4, DisplayPort 1.2
��: �� 3 �� 250 ��
�� 8-�� 6-��
��
�� : $299

�� AMD Radeon R9 280

�� : «Tahiti»
�� : �� 933 ��
�� : 1792
�� : 112, �� : 32
�� : 5000 �� (4×1250 ��)
�� : GDDR5
�� : 384 ��
�� : 3 ��
�� : 240 �� .
�� (FP32): 3,3 ��
�� : 30,0 �� .
�� : 104,5 �� .
�� PCI Express 3.0
��: �� DVI Dual Link, HDMI 1.4, DisplayPort 1.2
��: �� 3 �� 250 ��
�� 8-�� 6-��
��
�� : $249

�� 280X �� R9 290(X), �� . R9 280X �� Tahiti, �� , � �� Radeon HD 7970 GHz, �� $299 (�� ). �� AMD �� 3 ��, �� , �� 2560×1440 � Ultra HD, � �� , �� Battlefield 4. �� , �� 3 �� .

�� , ��, �� , AMD �� . �� , �� , �� Radeon HD 5870, �� … �� 4 �� :

�� 3DMark, �� , �� R9 280X �� . �� , �� $300, �� , �� Radeon HD 7970 �� . �� , �� AMD �� 20-25% �� GeForce GTX 760 �� NVIDIA, �� .

�� R9 280, �� , �� AMD, � �� . �� , � �� «X», �� R9 280X. �� , �� Tahiti �� .

�� Radeon R9 280 �� , �� R9 270X � R9 280X — �� Tahiti � Pitcairn, � �� Radeon HD 7950 Boost. �� , �� . �� Radeon R9 280 �� — GeForce GTX 760, �� Radeon.

�� Radeon R9, �� R9 280X, �� GDDR5-�� , �� 1920×1080(1200) ��, �� . �� , �� , �� GDDR5-�� . ��, �� 1,5 ��, �� .

�� Radeon R9 280, �� Radeon HD 7950 Boost, �� , �� AMD �� , �� . �� 8-�� 6-�� , �� DVI �� HDMI 1.4 � DisplayPort 1.2.

�� Radeon R9 280 �� R9 280X, �� , �� , �� (�� 32 �� 28), �� 1792 �� 2048 �� . �� , �� 128 TMU �� 112 TMU, �� GCN �� .

� �� , �� 32 �� ROP �� , �� . �� Tahiti � �� Radeon R9 280 �� 384-�� , �� 64-�� , �� R9 280X.

�� , �� Radeon HD 7950 Boost. �� , �� -��, �� 933 ��, � �� 5 ��. �� GDDR5-�� 384-�� 240 ��/�.

�� Radeon R9 280 �� Radeon HD 7950 Boost, �� , � �� R9 280X �� Tahiti �� 15%. � �� 3DMark FireStrike, �� , �� Radeon R9 280 �� 13% �� Radeon R9 280X, �� .

� ��, �� Radeon R9 280 �� , �� GeForce GTX 760 �� NVIDIA �� . �� Radeon R9 280 �� — �� , �� .

�� Radeon R9 270(X)

�� : «Curacao»
�� : 28 ��
2,8 ��. ��
�� : ��, �� .
�� DirectX 11.1, � �� Shader Model 5.0
256-�� : �� 64 �� GDDR5
�� 925 ��
20 �� GCN, �� 80 SIMD-��, �� 1280 ALU �� (�� , � �� FP32 � FP64)
80 �� , � ��
32 �� ROP � �� 16 �� , � �� FP16- �� FP32-�� . �� 32 �� , � � �� (Z only) — 128 ��
�� , �� DVI, HDMI � DisplayPort

�� AMD Radeon R9 270X

�� : �� 1050 ��
�� : 1280
�� : 80, �� : 32
�� : 5600 �� (4×1400 ��)
�� : GDDR5
�� : 256 ��
�� : 2 �� 4 ��
�� : 179 �� .
�� (FP32): 2,7 ��
�� : 33,6 �� .
�� : 84,0 �� .
�� CrossFire
�� PCI Express 3.0
��: �� DVI Dual Link, HDMI 1.4, DisplayPort 1.2
��: �� 3 �� 180 ��
�� 6-��
��
�� : $199 (�� 4 �� — $229)

�� Radeon R9 270

�� : 925 ��
�� : 1280
�� : 80, �� : 32
�� : 5600 �� (4×1400 ��)
�� : GDDR5
�� : 256 ��
�� : 2 ��
�� : 179 �� .
�� (FP32): 2,37 ��
�� : 29,6 �� .
�� : 74,0 �� .
�� CrossFire
�� PCI Express 3.0
��: �� DVI Dual Link, HDMI 1.4, DisplayPort 1.2
��: �� 150 ��
�� 6-��
��
�� : $179

�� Radeon R7 265

�� : 900 (925) ��
�� : 1024
�� : 64, �� : 32
�� : 5600 �� (4×1400 ��)
�� : GDDR5
�� : 256-��
�� : 2 ��
�� : 179 �� .
�� (FP32): 1,89 ��
�� : 29,6 �� .
�� : 59,2 �� .
�� CrossFire
�� PCI Express 3.0
��: �� DVI Dual Link, HDMI 1.4, DisplayPort 1.2
��: �� 150 ��
�� 6-��
��
�� : $149

�� R9 270X �� AMD Radeon, �� Curacao, �� Pitcairn. �� Radeon R9 270 � 270X �� «X» � �� . � �� xx50 � xx70, �� . �� , �� , �� «��» �� AMD.

�� Radeon R9 270X �� Radeon HD 7870, �� $199, �� , � �� GPU � ��, �� . �� — �� GPU �� , � R9 270X �� Radeon HD 7950, �� HD 7870.

�� Radeon R9 270 �� Radeon HD 7870. �� , �� GPU. �� , �� Radeon R9 270 �� . �� Radeon R9 270 �� . �� NVIDIA GeForce GTX 660, �� , �� AMD �� GeForce GTX 650 Ti Boost, �� , �� R7 260X.

�� Radeon R9 270, �� , �� AMD �� , � �� .

�� , �� 1920×1080(1200) �� . �� . � �� Radeon HD 5850, �� :

��, �� Radeon R9 270X �� . �� — Radeon HD 6870 — �� . �� NVIDIA, �� AMD �� GeForce GTX 660, ��, �� $199 �� 25-40% �� .

�� Radeon R7 265, ��, �� , �� , �� AMD. ��-��, �� 260 � 270, �� «X» �� R7 260X, � �� Pitcairn �� . �� , �� — «L», � ��, �� .

��-��, �� , �� Radeon R7 265 ��-�� R7, � �� R9, � �� Pitcairn. ��, �� R7 �� Pitcairn, �� TrueAudio � �� GCN 1.1, �� Bonaire � �� . � �� Pitcairn �� R7 � R9. � ��, �� , � �� AMD.

�� Radeon R7 265 �� , �� R9 270 � R7 260X, � �� Radeon HD 7850. �� , �� . �� Radeon R7 265 �� — GeForce GTX 750 Ti, �� Radeon R7 265 �� , �� GeForce GTX 650 Ti Boost.

�� Radeon R7, �� R9 270, �� GDDR5-�� , �� 1920×1080(1200) �� , �� , �� GDDR5-��, � �� .

�� Radeon R7 265, �� Radeon R9 270, �� , �� AMD �� , � �� . �� 6-�� , �� .

�� Radeon R7 265 �� R9 270. �� , �� , �� (�� 20 �� 16 ��), �� 1024 �� 1280 �� . �� , �� 80 TMU �� 64 TMU, �� GCN �� . � �� , �� ROP �� , �� . �� , �� GPU �� 32 �� ROP � �� 64-�� , �� 256-�� .

�� , �� Radeon R9 270. �� , �� Radeon R7 265 �� 900 �� -��, �� 925 ��, � �� 5.6 ��. �� GDDR5-�� 179 ��/�. � ��, �� 2 ��, �� . �� . �� Radeon R7 265 �� , �� R9 270 — 150 ��, �� -�� .

��, �� Radeon R7 265 �� , �� GPU. �� , �� AMD � �� . �� , �� Radeon R7 265 � R7 260X �� . �� ROP � �� , � �� .

�� AMD Radeon R7 260X

�� : «Bonaire»
�� : �� 1100 ��
�� : 896
�� : 56, �� : 16
�� : 6500 �� (4×1625 ��)
�� : GDDR5
�� : 128 ��
�� : 2 ��
�� : 104 �� .
�� (FP32): 2,0 ��
�� : 17,6 �� .
�� : 61,6 �� .
�� CrossFire
�� PCI Express 3.0
��: �� DVI Dual Link, HDMI 1.4, DisplayPort 1.2
��: �� 3 �� 115 ��
�� 6-��
��
�� : $139

�� $139 � �� Radeon HD 7790, �� Bonaire. �� : �� . �� , �� , � �� , �� .

Radeon R7 260X �� , �� . AMD �� — Radeon HD 5870, �� :

��, �� , �� , �� high-end �� $139 (��, �� — �� ), � � �� . �� AMD �� NVIDIA GeForce GTX 650 Ti, � �� R7 260X �� 15-25% �� .

�� AMD Radeon R7 250

�� : «Oland XT»
�� : �� 1050 ��
�� : 384
�� : 24, �� : 8
�� : 4600 �� (4×1150 ��)
�� : GDDR5 �� DDR3
�� : 128 ��
�� : 1 (GDDR5) �� 2 �� (DDR3)
�� : 74 �� .
�� (FP32): 0,8 ��
�� : 8,4 �� .
�� : 25,2 �� .
�� PCI Express 3.0
��: DVI Dual Link, HDMI 1.4, VGA
��: �� 3 �� 65 ��
��
�� : $89

��, �� AMD, � �� , �� Oland � �� (�� OEM-�� Radeon HD 8000, �� ). �� , �� GPU �� Graphics Core Next, �� — �� $90.

�� Radeon R7 250 �� , �� — � �� . ��, �� — �� , �� PCI-E. ��, �� :

� �� AMD �� Radeon HD 5000. �� — HD 5770, �� . �� , �� , � �� ! �� 3D-��, � �� — �� APU �… �� R7.

�� AMD Radeon R7 240

�� : «Oland Pro»
�� : �� 780 ��
�� : 320
�� : 20, �� : 8
�� : 4600 �� (4×1150 ��) �� 1800 �� (2×900 ��)
�� : GDDR5 �� DDR3
�� : 128 ��
�� : 1 (GDDR5) �� 2 �� (DDR3)
�� : 74 (GDDR5) �� 23 (DDR3) �� .
�� (FP32): 0,5 ��
�� : 6,2 �� .
�� : 15,6 �� .
�� PCI Express 3.0
��: �� 3 �� 30 ��
��

�� , �� Oland. �� GPU, �� , � �� DDR3-��, �� 3D. ��, �� . �� , � �� R5, �� .

��, �� AMD �� , �� , �� . �� BIOS, �� — �� :

��, �� , �� , �� , � �� 5-15% ��, �� . �� R7 240, R7 250, R9 290(X) �� Radeon HD 7000, � �� .

�� AMD Radeon R9 295X2

�� «Vesuvius»
�� : 28 ��
2 �� 6,2 ��. ��
�� : ��, �� .
�� DirectX 11.2, � �� Shader Model 5.0
�� 512-�� : �� 64 �� GDDR5
�� : �� 1018 ��
�� 44 �� GCN, �� 176 SIMD-��, �� 5632 ALU �� (�� , � �� FP32 � FP64)
2×176 �� , � ��
2×64 �� ROP � �� 16 �� , � �� FP16- �� FP32-�� . �� 128 �� , � � �� (Z only) — 512 ��
�� , �� DVI, HDMI � DisplayPort

�� Radeon R9 295X2

�� : �� 1018 ��
�� : 5632
�� : 352, �� : 128
�� : 5000 �� (4×1250 ��)
�� : GDDR5
�� : 2×4 ��
�� : 2×320 �� .
�� (FP32) 11,5 ��
�� : 130,3 �� .
�� : 358,3 �� .
�� PCI Express 3.0
��: DVI Dual Link, �� Mini-DisplayPort 1.2
�� 500 ��
�� 8-��
��
�� — $1499 (�� — 59990 ��).

�� , �� AMD, � �� . �� , �� , � �� 290 � 300, �� 300-� �� , � 290-� �� . �� «X2»? �� R9 290X2 �� R9 295, �� — �� , � ��, «�� , ��, ��!»

��, �� Radeon R9 295X2 �� , �� R9 290X, �� . �� Radeon R9 295X2 �� $1500, �� «��» �� — GeForce GTX Titan Black. �� GTX 780 Ti, �� . � �� NVIDIA, �� GeForce � �� Radeon R9 295X2.

�� Radeon �� GDDR5 �� 4 �� GPU, �� 512-�� Hawaii. �� , �� , �� , �� (�� 2 �� , � ��) �� . � �� UltraHD-��, � �� Eyefinity.

��, �� , �� AMD, �� . � �� GPU �� — �� , �� TDP �� , �� . �� , �� 8-�� , �� .

��

�� «Vesuvius» �� «Hawaii», � �� , �� , �� — Radeon R9 290X. � �� Graphics Core Next, �� GPU, � � �� .

�� Hawaii, �� , �� Graphics Core Next, �� 1.1 �� DirectX 11.2. �� GPU �� , �� Tahiti. �� 28 �� , �� Tahiti, �� : 6,2 ��. �� 4,3 ��. � Radeon R9 295X2 �� :

� �� 44 �� GCN, �� 2816 �� , 64 �� ROP � 176 �� TMU, � �� , �� . �� 358 �� , �� , �� (�� ROP) � Radeon R9 295X2 �� — 130 �� . �� Radeon �� 512-�� , �� 64-�� , �� , �� 640 ��/�� — �� .

�� Radeon R9 295X2 �� , �� GPU. �� , �� AMD � �� . � ��, �� API Mantle, �� AMD, �� AMD, �� : TrueAudio, PowerTune, ZeroCore, Eyefinity � ��.

��

�� Radeon R9 295X2 �� 3D-��, �� — �� . �� AMD �� , �� . �� , �� Radeon, �� , � �� .

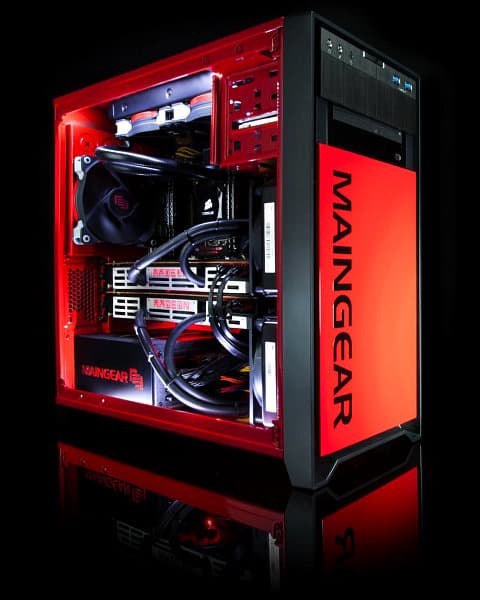

�� 30 �� (�� , �� 305-307 ��), � �� , � �� , �� . � �� , �� Maingear Epic, � �� :

��, �� Radeon R9 290X, �� 300 ��, � �� GPU, �� , �� 375 ��, �� . �� AMD �� , �� 8-�� 500 ��.

��, �� Radeon R9 295X2 � �� , �� , �� , �� . �� 8-�� PCI Express �� , �� 28 � �� . � � ��, �� , �� , �� 50 � — � �� .

��, � �� Radeon R9 295X2 � �� , �� , � �� 8-�� . �� , �� . �� AMD.

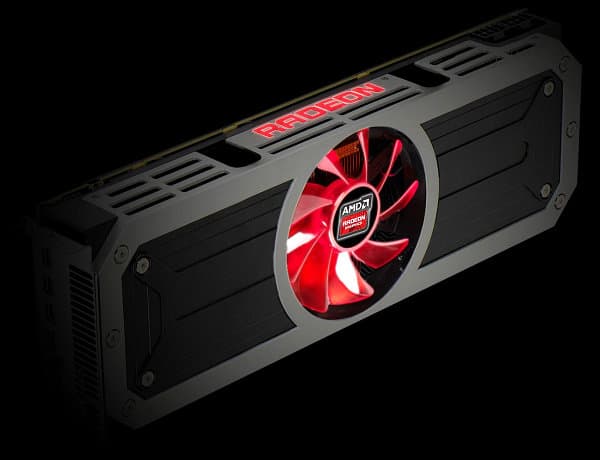

��, � Radeon R9 295X2 �� ZeroCore Power. �� «�� » �� «��» � �� . � �� GPU �� , � �� 5% �� , �� . � �� , �� GPU �� . � �� Radeon R9 295X2 �� .

��

�� Hawaii �� , �� 250 �� , �� AMD �� , �� (� 24 ��) �� . �� , �� Radeon R9 295X2 �� Asetek �� , �� .

��, �� Radeon R9 295X2 �� , �� , �� , �� 120 ��, �� .

�� Asetek �� GPU, � �� , �� , �� . �� , �� . ��, �� .

�� AMD, �� , �� , �� . �� -�� Radeon R9 295X2 � �� .

�� 120 ��. � �� Radeon R9 295X2 �� , � �� , �� . �� , �� , �� , �� , �� 38 �� .

�� 120 �� , �� , � �� , �� . �� , �� .

��

�� AMD �� , �� Radeon R9 290X, �� CrossFire �� 100% ��.

�� - � �� , �� Radeon R9 295X2 �� R9 290X, �� CrossFire-��. �� (�� 18 ��, �� 2%) �� . �� , �� , �� . � ��, �� R9 295X2 �� , �� R9 290X.

�� AMD � NVIDIA �� GPU �� 60 �� 85%, � � �� Radeon R9 295X2 �� , �� UltraHD-��. ��, �� AMD �� , �� UltraHD-�� . Radeon R9 295X2 �� , �� :

� �� , �� 30 �� FPS, �� AMD �� , � �� — �� . �� , �� .

�� Radeon R9 285

�� : «Tonga»
�� : 28 ��
5 ��. ��
�� : ��, �� .
�� DirectX 12, � �� Shader Model 5.0
384-�� : �� 64 ��, � �� GDDR5
�� 918 �� (��)
32 �� GCN, �� 128 SIMD-��, �� 2048 ALU �� (�� , � �� FP32 � FP64)
128 �� , � ��
32 �� ROP � �� 16 �� , � �� FP16- �� FP32-�� . �� 32 �� , � � �� (Z only) — 128 ��
�� , �� DVI, HDMI � DisplayPort

�� AMD Radeon R9 285

�� : «Tonga»
�� : �� 918 ��
�� : 1792
�� : 112, �� : 32
�� : 5500 �� (4×1375 ��)
�� : GDDR5
�� : 256 ��
�� : 2 ��
�� : 176 �� .
�� (FP32): 3,3 ��
�� : 29,8 �� .
�� : 102,8 �� .
�� PCI Express 3.0
��: �� DVI Dual Link, HDMI 1.4, DisplayPort 1.2
��: �� 190 ��
�� 6-��
��
�� : $249

�� AMD � �� . �� «��» �� , �� 280 � 290, �� «X» �� R9 280X, � �� Tonga ��. �� , �� Tonga �� , � �� . �� , �� Tonga XT — ��, �� R9 285X.

� �� R9 270X � R9 280X — �� Tahiti � Pitcairn, �� -�� , �� , �� R9 280X. �� , Radeon R9 285 �� Radeon R9 280, �� Radeon HD 7950 Boost. �� Radeon R9 285 �� AMD � �� — GeForce GTX 760, �� .

� �� Radeon R9 280, �� GDDR5-�� , � ��, �� 384-�� 256-��, � �� 1, 2 �� 4 ��. 1 �� — �� , 4 �� — �� , � 2 �� . ��, � �� 1920×1080 �� , �� . �� , � 2 �� .

�� , �� Sapphire, PowerColor, HIS, ASUS, MSI, XFX, Gigabyte � ��. �� AMD �� , �� . �� , �� 6-�� , � �� 8-�� 6-�� Radeon R9 280.

��

�� Graphics Core Next (GCN) �� Tahiti, Hawaii � ��. �� Radeon R9 285 �� Tonga �� — GCN 1.2, �� . �� GPU �� Bonaire � Hawaii, �� , �� DirectX, �� AMD TrueAudio, � �� AMD PowerTune.

��, �� GCN, �� AMD. �� , � �� -�� , �� , �� . �� GCN �� . ��, �� Tonga (� �� Radeon R9 285) ��:

��, �� Radeon R9 285 �� R9 280, ��, � �� , �� R9 280X. �� Tonga �� 28 �� GCN, �� 1792 �� (� �� 2048, �� ). �� , � �� Tonga �� 128 TMU �� 112 TMU, �� GCN �� .

�� ROP �� , �� 32 �� . � �� , �� Tonga � �� Radeon R9 285 �� 64-�� , � �� 256-�� , � �� 384-�� Tahiti. ��, �� AMD ��.

�� , �� Radeon HD 7950 Boost � � Radeon R9 280. ��, �� Tonga �� , �� 918 �� (� �� 933, �� R9 280), �� -�� AMD PowerTune, � �� Bonaire � Hawaii.

�� Tonga �� PowerTune, �� 3D-�� . � �� , �� GPU �� , �� , � � �� , �� GPU.

�� , PowerTune �� Tonga. � �� , �� GPU, �� , � �� , � �� , �� (�� GPU, �� ) � �� .

�� GPU � Radeon R9 285 �� , �� 5 �� 5.5 ��, �� 256-�� . �� GDDR5-�� 256-�� 176 ��/�, �� , �� 240 ��/� � Radeon R9 280.

�� Tonga �� . �� Graphics Core Next � �� (ISA), �� , �� , �� (�� ) � �� . �� .

AMD ��, �� Tonga �� , �� Hawaii. �� GPU �� -�� . �� , �� AMD:

�� Tonga �� ISA — �� Bonaire � Hawaii (�� GCN), � �� , �� GPU, � �� SIMD-��, �� .

� �� , �� , �� -�� Radeon R9 285 � �� 256-�� 384-�� Tahiti. �� , �� , � GPU �� , �� AMD �� 40% �� , �� GPU, �� Tonga.

�� , �� AMD TrueAudio. �� , �� AMD. � �� Radeon R7 � R9 �� TrueAudio — �� , �� AMD Radeon R7 260X � R9 290(X), � �� R9 285. �� Bonaire, Hawaii � Tonga �� , � �� TrueAudio.

TrueAudio — �� GPU �� AMD, �� . �� AMD �� DSP-�� Tensilica HiFi EP Audio DSP, �� , �� TrueAudio API. AMD �� , �� : �� , �� -middleware, �� ., � �� TrueAudio �� .

�� Radeon R9 285 �� , � �� . � ��, �� API Mantle, �� AMD, �� Mantle �� API: OpenGL � DirectX. �� «��» �� GPU �� , �� .

�� AMD �� (scaler), � �� : 10 �� 6 ��. �� 4K (UltraHD) �� .

�� Tonga �� : Unified Video Decoder (UVD) � Video Coding Engine (VCE). �� UltraHD (4K) ��, � �� , � �� .

��, �� UVD �� H.264, VC-1, MPEG4, MPEG2, �� , �� MJPEG. �� FullHD �� UltraHD �� , � �� . �� AMD, �� FullHD �� CPU �� 20-25%, �� UltraHD � �� CPU �� .

�� CPU, � �� Tonga, �� Radeon R9 285, �� UVD � �� H.264 High Profile Level 5.2 � �� 4K ��, �� , �� :

�� VCE — �� 12 �� FullHD. �� VCE �� H.264 �� Baseline � Main, �� UltraHD-��. �� AMD ��, �� H.264 �� :

�� , �� : Cyberlink Media Espresso �� AMD � Arcsoft Media Converter 8 �� NVIDIA, �� NVIDIA �� , � � �� 100% �� . �� — �� AMD �� 30-50% �� .

�� AMD, �� Radeon HD 7000 � �� Radeon R7/R9, �� : Radeon HD 7970 � Radeon R9 290X.

�� Never Settle: Space Edition. �� , �� AMD �� -�� . �� Never Settle, � � �� AMD Radeon R9 285 (� �� ) �� Never Settle: Space Edition.

�� Never Settle: Space Edition �� , � �� Radeon R9 285, � � �� , �� . �� AMD Radeon R9 �� , �� Alien: Isolation � Star Citizen.

�� Alien: Isolation �� 7 ��, � �� Radeon R9 �� . � �� Star Citizen Mustang Omega Variant Racer �� «Arena Commander» � «Murray Cup Race Series».

�� Radeon R9, �� , �� -�� Mustang Omega Variant Racer � 1 �� -�� , �� .

�� , �� Radeon, �� , �� 29 �� . �� Radeon R9, �� R9 285, �� Radeon Gold Reward � �� 29 ��. �� Radeon R7 260 �� Silver Reward � �� 28, �� Radeon R7 240 � R7 250 �� Bronze Reward � �� 18 ��.

��

�� AMD, �� . �� (� �� — ��, �� — ��-�� ), �� Radeon R9 285 �� , �� R9 280 �� Tahiti, � �� R9 280X �� 15-20% ��.

��, �� Radeon R9 280X, �� Tahiti �� , �� Radeon R9 280 �� — � ��, �� . �� Tonga �� -�� , �� .

�� AMD �� Radeon R9 280 � �� . �� 3DMark � �� AMD �� Fire Strike � �� : Performance � Extreme.

�� Radeon R9 285 �� . � �� , �� AMD, �� Radeon R9 285 �� Radeon R9 280, �� GPU �� . �� NVIDIA �� , �� .

�� , �� — �� . ��, �� AMD � ��, �� GeForce GTX 760 � �� , �� AMD:

�� 2560x1440 � �� , �� ~~�� ~~ �� 30 FPS. � �� AMD �� Radeon R9 285 �� , �� , �� .

�� . ��, � �� Battlefield 4 �� 2560x1440 � �� (High) ��, Radeon R9 285 �� 15% ��, �� GeForce GTX 760. � �� Crysis 3 �� 2560x1440 � Very High �� AMD �� 13% ��, � � Bioshock Infinite �� Ultra-�� — �� 15% ��, �� GeForce GTX 760.

� ��, �� Radeon R9. � �� ? �� , �� Radeon �� GeForce � �� , �� .

�� , �� Radeon R9 285 �� GeForce GTX 760 � GPGPU-��, �� OpenCL, � �� . �� , �� AMD, �� Radeon R9 285 �� Radeon R9 280. �� Tahiti, � �� NVIDIA GeForce GTX 760 �� .

�� Radeon R9 285 �� , �� . �� Radeon R9 280 � �� . �� , �� Tonga �� Tahiti �� , �� , �� — � �� AMD �� Hawaii.

�� Radeon X
�� Radeon X1000
�� Radeon HD 2000
�� Radeon HD 4000
�� Radeon HD 5000
�� Radeon HD 6000
�� Radeon HD 7000
�� Radeon 200
�� Radeon 300
�� Radeon 400
�� Radeon 500 � Vega

10 �� 2014 �.

��

Новости

Раздел новостей >

Попробовать новый дизайн Подробнее

Семейства видеокарт AMD Radeon Справочная информация

Спецификации графических процессоров

Спецификации референсных карт семейства Radeon 200

Графические ускорители серии Radeon R9 290(X)

Спецификации видеокарты Radeon R9 290X

Спецификации видеокарты Radeon R9 290

Архитектурные особенности

Низкоуровневый графический API Mantle

Технология обработки звука TrueAudio

Улучшенное управление питанием PowerTune и настройки разгона

Изменения в технологии AMD CrossFire

Технология AMD Eyefinity и поддержка UltraHD-разрешения

Теоретическая оценка производительности

Теоретические выводы

Видеокарта AMD Radeon R9 280X

Видеокарта AMD Radeon R9 280

Графические ускорители серии Radeon R9 270(X)

Видеокарта AMD Radeon R9 270X

Спецификации видеокарты Radeon R9 270

Спецификации видеокарты Radeon R7 265

Видеокарта AMD Radeon R7 260X

Видеокарта AMD Radeon R7 250

Видеокарта AMD Radeon R7 240

Видеокарта AMD Radeon R9 295X2

Спецификации видеокарты Radeon R9 295X2

Архитектурные особенности

Конструктивные особенности и системные требования

Система охлаждения

Оценка производительности

Графический ускоритель модели Radeon R9 285

Видеокарта AMD Radeon R9 285

Архитектурные и функциональные особенности

Теоретическая оценка производительности

��������� ��������� AMD Radeon ���������� ����������

������������ ����������� �����������

������������ ����������� ���� ��������� Radeon 200

����������� ���������� ����� Radeon R9 290(X)

������������ ���������� Radeon R9 290X

������������ ���������� Radeon R9 290

������������� �����������

�������������� ����������� API Mantle

���������� ��������� ����� TrueAudio

���������� ���������� �������� PowerTune � ��������� �������

��������� � ���������� AMD CrossFire

���������� AMD Eyefinity � ��������� UltraHD-����������

������������� ������ ������������������

������������� ������

���������� AMD Radeon R9 280X

���������� AMD Radeon R9 280

����������� ���������� ����� Radeon R9 270(X)

���������� AMD Radeon R9 270X

������������ ���������� Radeon R9 270

������������ ���������� Radeon R7 265

���������� AMD Radeon R7 260X

���������� AMD Radeon R7 250

���������� AMD Radeon R7 240

���������� AMD Radeon R9 295X2

������������ ���������� Radeon R9 295X2

������������� �����������

�������������� ����������� � ��������� ����������

������� ����������

������ ������������������

����������� ���������� ������ Radeon R9 285

���������� AMD Radeon R9 285

������������� � �������������� �����������

������������� ������ ������������������

Новости

�� AMD Radeon
��

��

�� Radeon 200

�� Radeon R9 290(X)

�� Radeon R9 290X

�� Radeon R9 290

��

�� API Mantle

�� TrueAudio

�� PowerTune � ��

�� AMD CrossFire

�� AMD Eyefinity � �� UltraHD-��

��

��

�� AMD Radeon R9 280X

�� AMD Radeon R9 280

�� Radeon R9 270(X)

�� AMD Radeon R9 270X

�� Radeon R9 270

�� Radeon R7 265

�� AMD Radeon R7 260X

�� AMD Radeon R7 250

�� AMD Radeon R7 240

�� AMD Radeon R9 295X2

�� Radeon R9 295X2

��

��

��

��

�� Radeon R9 285

�� AMD Radeon R9 285

��

��
