3DGiТоги май 2001 года — Single VSA-100 (3dfx Voodoo4 4500)

Этот чип представляет видеокарта 3dfx Voodoo4 4500 32MB, AGP.

Краткие характеристики:

• чип 3dfx VSA 100, частота работы 166 МГц;
• память — 32MB SDRAM в 4-ми микросхемах Hyundai 6 ns, частота работы 166 МГц, 128-битная шина обмена;
• пиковая скорость заполнения сцены в режиме мультитекстурирования 166 мегапикселей в секунду и 333 мегатекселей в секунду.

Видеокарта разгоняется до 188/188 МГц (см. сводные диаграммы).

До сих пор тяжело писать о детищах 3dfx в условиях ухода с рынка этой фирмы. Тут просто целый симбиоз чувств: и печаль по поводу такой кончины бывшего лидера в 3D-графике на PC, и боль за то, что рассматриваемые тут видеокарты могут остаться без какой-либо поддержки. И как бы там не было, пока видеокарты от 3dfx будут иметь хоть какое-то хождение, мы будем освещать вопросы их работы. Вернемся же к Voodoo4.

На 20-е мая 2001 года последняя версия драйверов от OmegaDrive 1.02a, от Iceman 1.07.01.

Судя по всему, поддержки новыми драйверами карт от бывшей 3dfx больше не будет! Мы еще какое-то время будем анализировать появляющиеся так называемые tweaked драйверы, но, по сути, мы будем вынуждены публиковать повторы этих страниц, в которых обновлению будут подвергаться только скриншоты с вновь появляющихся игр.

В результате того, что цены на видеокарты подобного класса опустились до уровня $120 и ниже, тестирование на новых драйверах проводилось уже не на PIII-1000 MHz — стенде, а на PIII-600 MHz. Для оценки производительности прежних версий драйверов я приведу диаграммы, полученные ранее.

А вот тут уже приведены диаграммы, полученные на последних версиях драйверов:

Что касается версии драйверов от x-3dfx, то они оказались весьма хорошими, и подчас даже более производительными, чем 1.07.00 от 3dfx, поэтому их мы и использовали для расчета коэффициентов полезности.

Замечания по качеству в 3D имеются. Все они в равной степени относятся как к одночиповому варианту (Voodoo4 4500), так и к многочиповым (Voodoo5). У данной карты, Voodoo4 4500, ввиду одночиповости отсутствует только возможность полноценного аппаратного FSAA. В драйверах для этой карты имеется возможность осуществления FSAA 2х за 2 прохода, однако, учитывая и так невысокую скорость этой карты, такая возможность остается невостребованной.

Ниже представлены скриншоты из ряда игр, слева они получены на Voodoo4 4500, а справа приведены эталонные скриншоты, полученные на NVIDIA GeForce3.

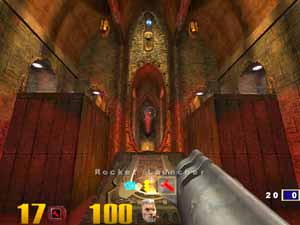

Quake3:

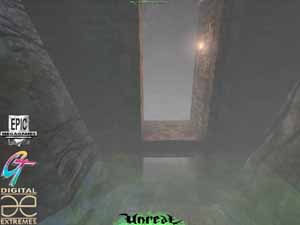

Unreal:

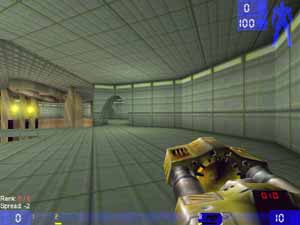

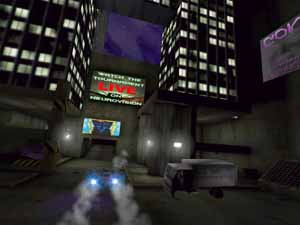

Unreal Tournament:





No One Lives Forever:



Serious Sam:



Colin McRAE Rally2:





American McGee's Alice:

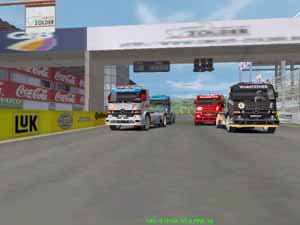

Mercedes Benz Truck Racing:

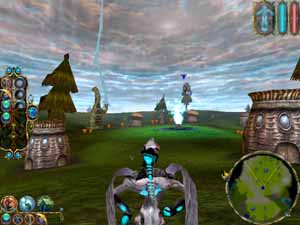

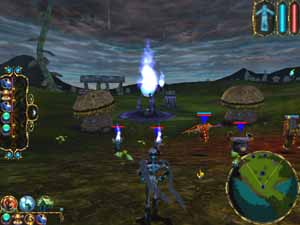

Sacrifice:

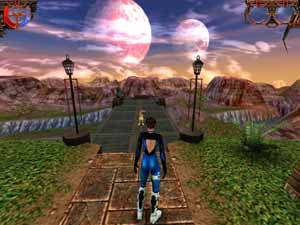

FAKK2:



Need For Speed 5 (Porshe 2000):



Real MYST:

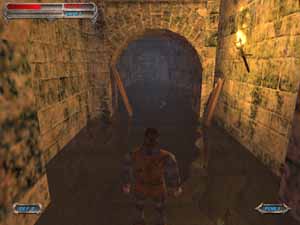

Blade of Darkness:

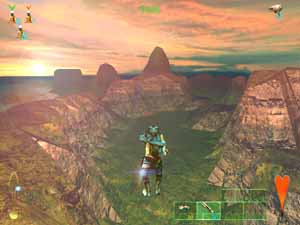

Giants:

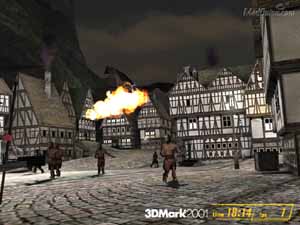

3DMark2001 Pro, GAME1:

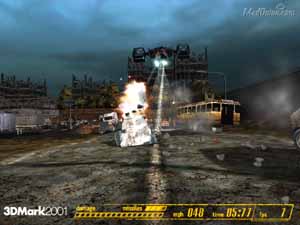

3DMark2001 Pro, GAME2:





3DMark2001 Pro, GAME3:





3DMark2001 Pro, Vertex Shaders:

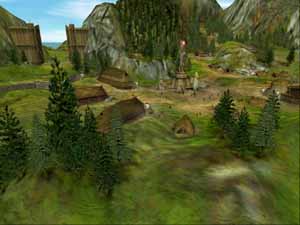

Black & White:





Undying:





По результатам рассмотрения качества, прежде всего, я хочу отметить выявленный и официально подтвержденный 3dfx факт отсутствия настоящей трилинейной фильтрации. В разделе по 3dfx voodoo4 2000/3000 я уже отмечал факт исчезновения трилинейной фильтрации в новых драйверах. Мы помним, что наличие "честной" трилинейной фильтрации было весомым аргументом в споре voodoo4 против TNT2 с ее аппроксимацией. Теперь в споре можно поставить точку: в погоне за скоростью жертвуют всем. Но не все.

В игре Quake3 при помощи r_colorMIPLevels "1" можно увидеть подтверждение вышесказанному:


Слева скриншот, полученный на NVIDIA GeForce2 GTS, а справа — на 3dfx Voodoo5 5500, точно такой же дает и Voodoo4 4500.

Таким образом, можно констатировать, что 3dfx Voodoo4-5-карты не могут поддерживать не только анизотропную, но и трилинейную фильтрации. Однако есть и положительные моменты. Например, регулировка уровня детализации LOD Bias. По умолчанию он находится в среднем положении "0". Рассмотрим, что получается при его установке в самые крайние (+2, -2) и средние (+1,-1) положения.

LOD Bias = -2



LOD Bias = -1



LOD Bias = 0



LOD Bias = 1



LOD Bias = 2



Как мы видим, самое удачная комбинация в виде компромисса между отсутствием размытости и отсутствием "шума" в текстурах находится чуть ниже 0, примерно -0.5. К сожалению, тут есть ложка дегтя. Невозможно для всех игр подобрать универсальное значение LOD Bias, и его придется настраивать под каждую игру. К тому же можно констатировать, что на Voodoo4-5 все же очень трудно получить хорошую четкость детализованных текстур при одновременном сохранении хорошей геометрии всей сцены. Вот как обстоит ситуация с GeForce2 при параметре LOD Bias по умолчанию:



Выше приведен фрагмент из игры Unreal (Direct3D), полученный на видеокарте на базе NVIDIA GeForce2 GTS при включенной трилинейной фильтрации. А ниже тот же фрагмент, полученный в Glide на 3dfx Voodoo4 4500 также при установках по умолчанию:



Можно видеть, что уже явно занижен LOD Bias, в результате чего пол "пострадал". Улучшение наступает только в случае повышения этого параметра до +2, при этом картина улучшается, однако стены становятся довольно размытыми, в любом случае качество страдает:


Слева — 3dfx Voodoo4 4500, справа — NVIDIA GeForce2 GTS.

Должен заметить, что несмотря на все это, качество картинки у 3dfx Voodoo4 4500 все же находится на хорошем уровне, хотя и не "дружит" с некоторыми новыми играми. Например, Dagoth Moor Zoological Gardens выглядит просто ужасно, игра Isle of Morg вообще не запускается (вероятно, ввиду отсутствия поддержки у Voodoo4-5 рельефного текстурирования вообще, за исключением embossing).

В игре Real MYST (Glide) можно видеть ужасного вида мерцания и "песочек" на скалах:



Хочу заметить, что в последней версии драйверов от 3dfx 1.04.01 (как и в последующих) есть неофициальная возможность включения технологии HSR (Hidden Surface Remove), то есть удаления скрытых поверхностей для того, чтобы графический процессор освободить от ненужной работы. Однако, с учетом того, что ни один из ныне существующих чипсетов не умеет этого делать, операция по удалению скрытых поверхностей возлагается на драйверы и, соответственно, на центральный процессор.

И в отличие от voodoo4, эти настройки реально работают. Но вот как? Я вначале приведу диаграммы прироста производительности в процентах при включении HSR в разной степени участия этой технологии:

Прониклись? Да-а-а. Вот это приросты. Но не спешите к своим картам и не включайте пока эти опции. Посмотрим, а что получается с качеством при активизации HSR:

Aggressive Tiling:                                                    Semi-Aggressive Tiling:



Non-Aggressive Tiling:                                                    Conservative Tiling:



Исходя из этих скриншотов, а также из собственных ощущений при игре в динамике, только уровень Conservative является приемлемым с точки зрения качества графики, более высокие степени HSR очень портят картину. Однако даже прирост в 27% при включении HSR — это очень хорошо. Единственный минус — пока HSR на программном уровне работает только с OpenGL-приложениями. Например, тот же Unreal никак не отреагировал на активизацию HSR. А в Direct3D такой опции вообще нет.

Что касается 2D-качества, то у данной карты оно отличное и находится на уровне NVIDIA GeForce2. В 1600х1200 можно наблюдать весьма четкое изображение.
