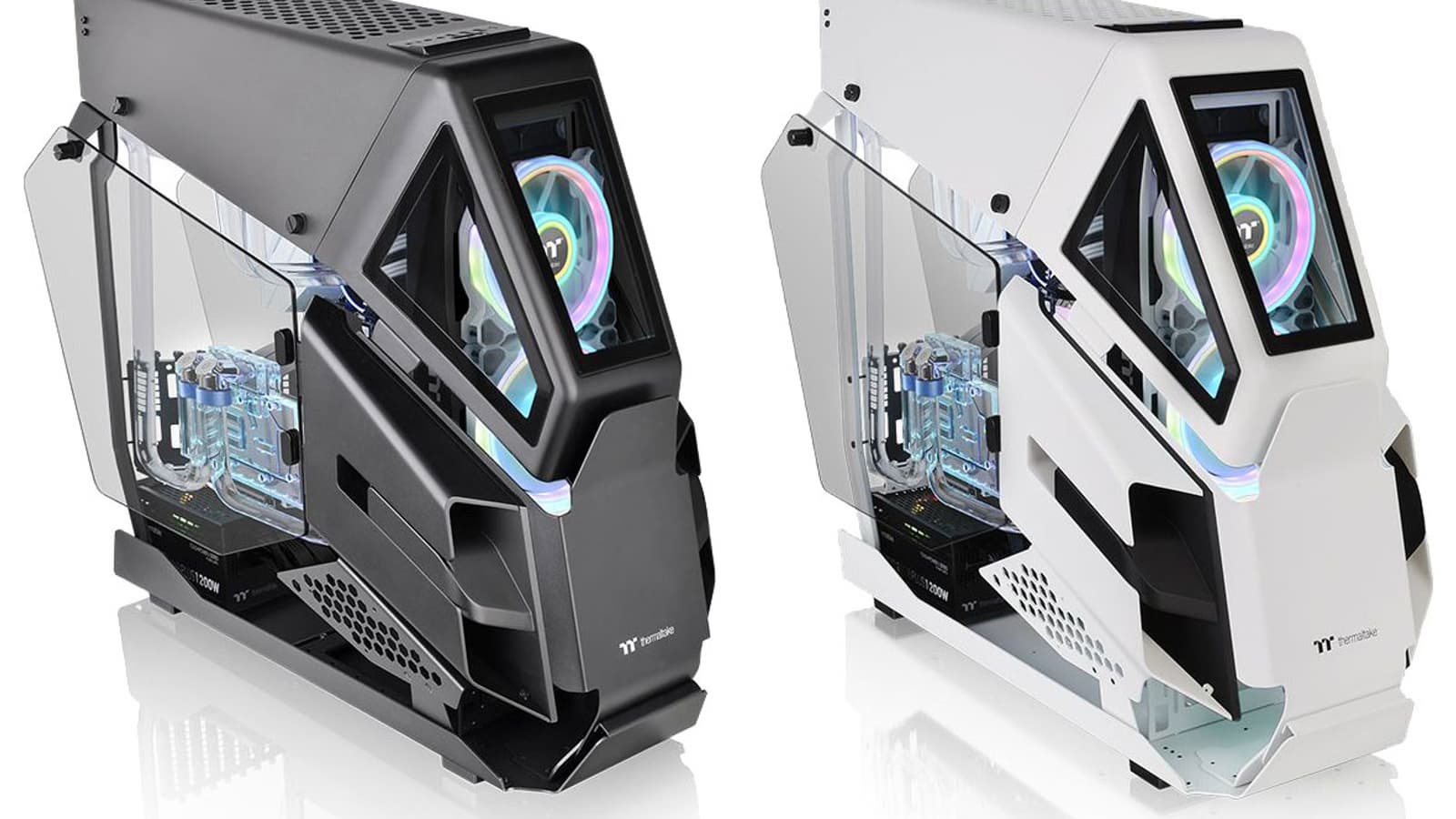

Обзор дизайнерского корпуса Thermaltake AH T600 из толстой стали и стекла

Компания Thermaltake иногда создает корпуса даже не с оригинальным, а с абсолютно нестандартным внешним исполнением. Достаточно вспомнить серию Level, особенно самый первый корпус, созданный в сотрудничестве с BMW (Thermaltake Level 10 GT). Вот и сейчас Thermaltake представила на суд общественности корпус с нестандартным внешним видом. Сразу нужно отметить, что прилагательное нестандартный не несет в данном случае негативной окраски, а просто обозначает непохожесть данной модели на типовые решения.

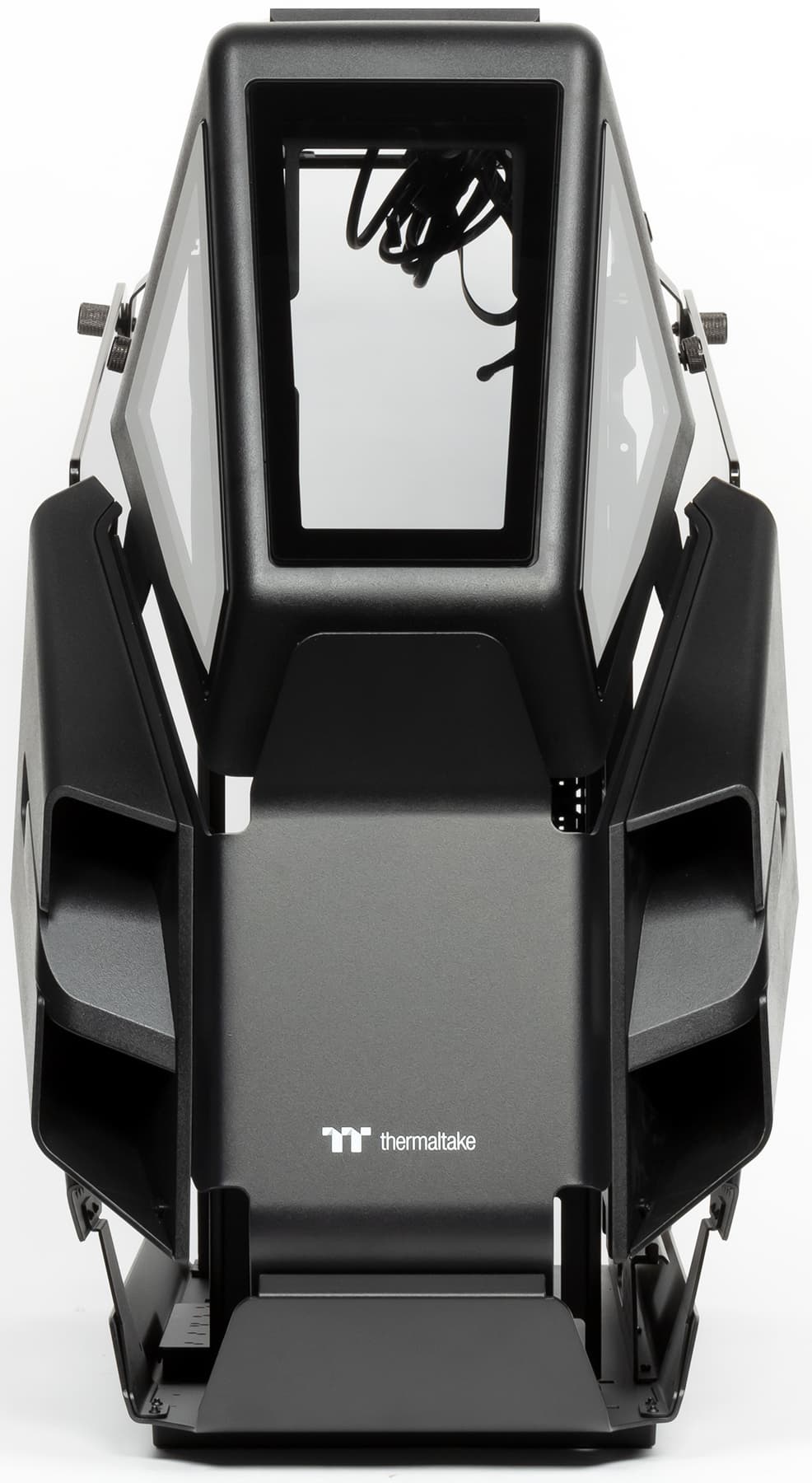

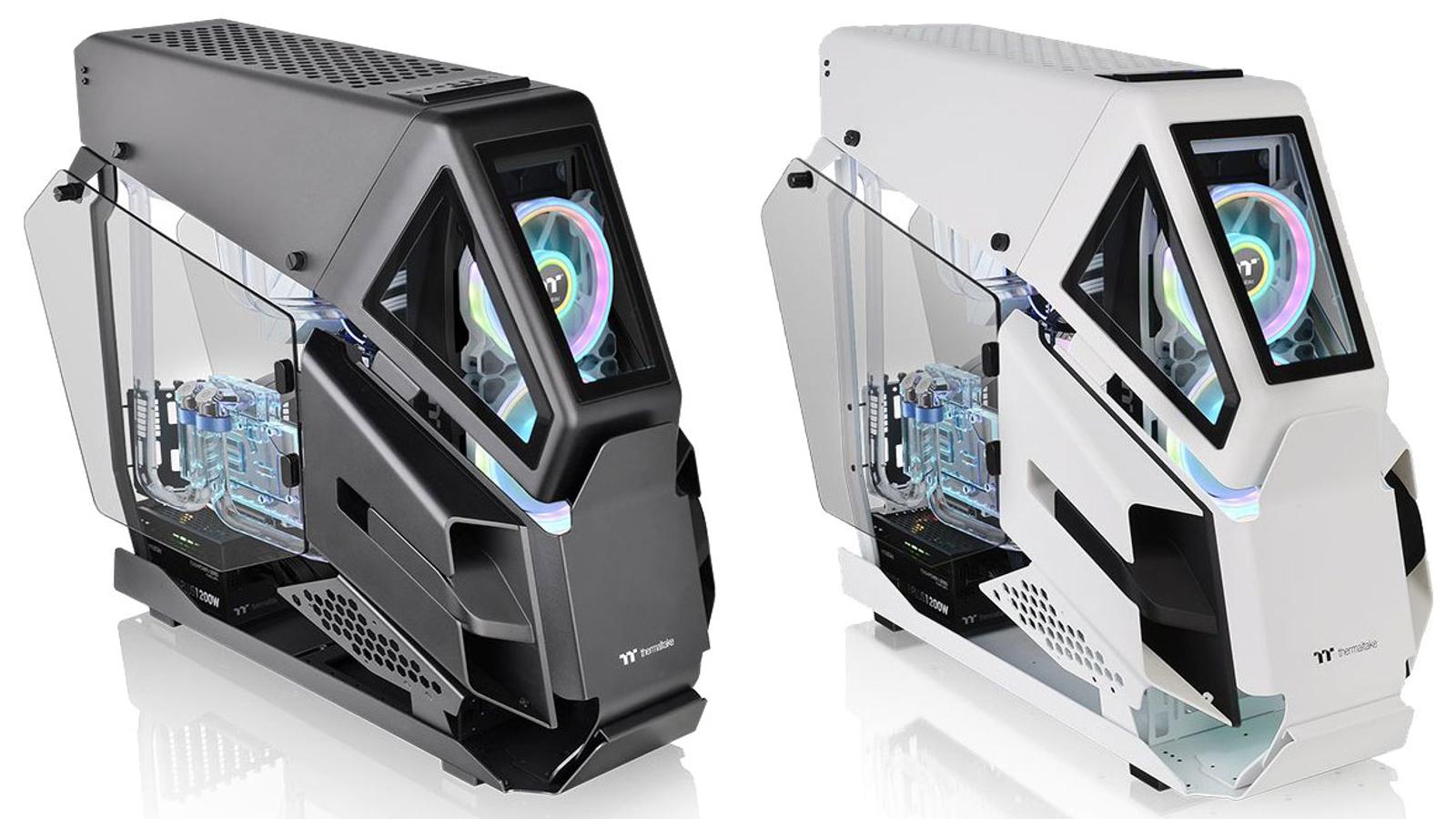

Внешнее оформление тут стилизовано под «фонарь» кабины боевого вертолета «поля боя» типа Ми-28Н или аналогичных решений. Дизайнерский ход интересный, а результат получился весьма оригинальный и запоминающийся. Правда, найдутся люди, которые предпочтут корпус в танковом или военно-морском стиле — возможно, что и такие корпуса когда-нибудь появятся на рынке. Данный корпус явно ориентирован на самосборщиков (DIY).

Поставляется корпус в частично разобранном состоянии, его нужно собрать в единую конструкцию самостоятельно при монтаже комплектующих. С учетом размера корпуса и его деталей для распаковки всего комплекта и дальнейшей сборки системы на его основе потребуется достаточно много свободного места, а также крепкий стол, поскольку общий вес всех деталей составляет около 20 кг.

Компоновка

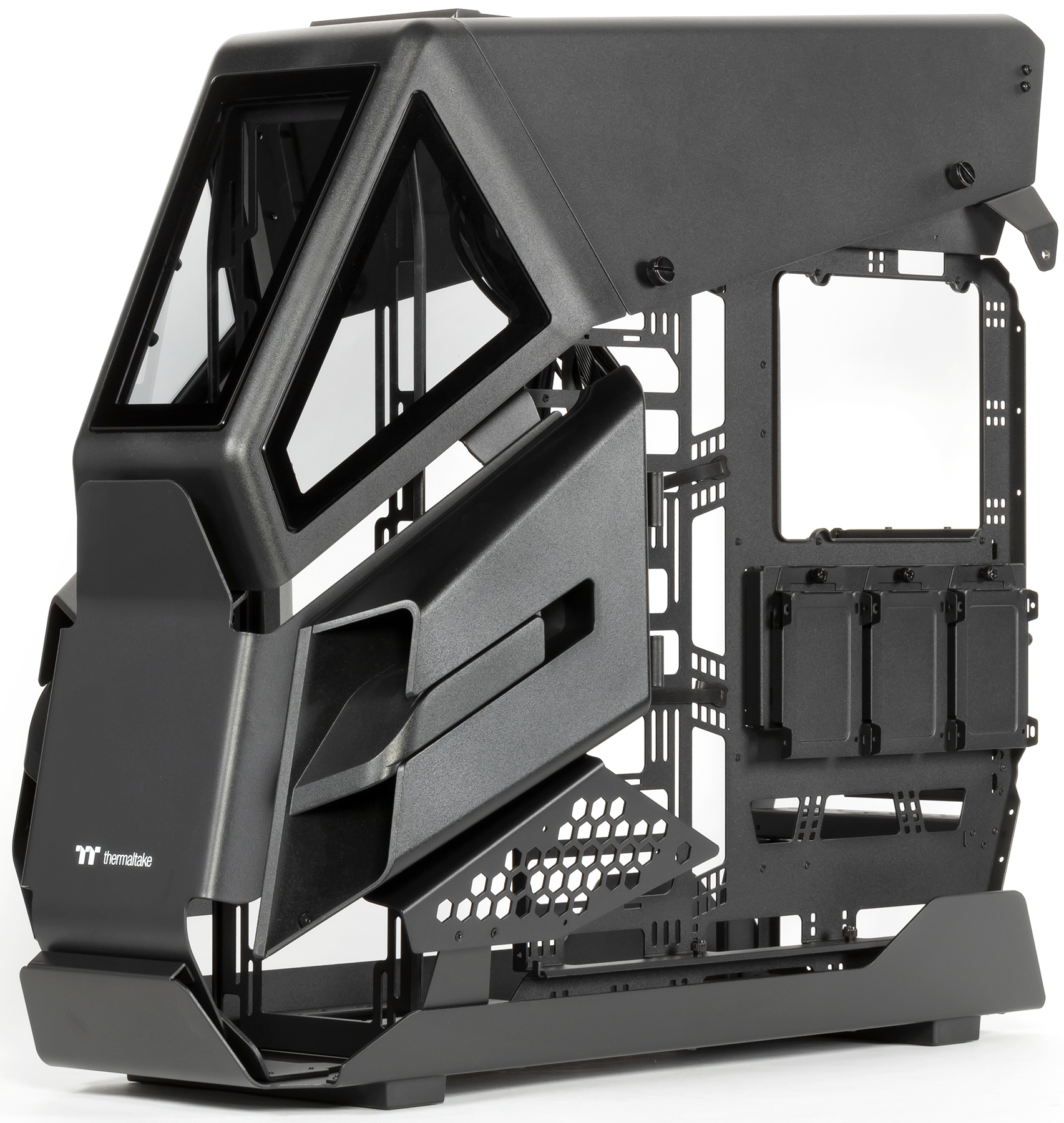

Данная модель позиционируется как решение open frame, что изначально подразумевает отсутствие внешних декоративных панелей, но тут эти панели все-таки есть, хотя большую их часть можно не устанавливать, на функционирование корпуса это никак не повлияет. А внешние панели выполняют по большей части именно декоративные функции, так как с учетом имеющихся отверстий никакого существенного влияния на охлаждение и шумоизоляцию их наличие не оказывает.

С точки зрения размещения компонентов внутри корпуса тут все довольно близко к современным типовым решениях: блок питания размещен снизу горизонтально у задней стенки, материнская плата расположена вертикально, видеокарту можно установить в двух положениях: перпендикулярно системной плате или параллельно. Во втором случае потребуется райзер, который в комплект ожидаемо не входит.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 или 140 мм.

Посадочные места для них имеются спереди, сверху и справа. Какие-либо фильтры в корпусе отсутствуют, вентиляторов в комплекте также нет.

В корпусе можно установить до трех радиаторов толщиной 64 мм, два из которых могут быть типоразмера 280 или 360 мм, а один — 420 мм. Спереди можно установить низкопрофильный радиатор толщиной 40 мм и длиной 480 мм. Наиболее удачным вариантом является размещение радиатора сверху.

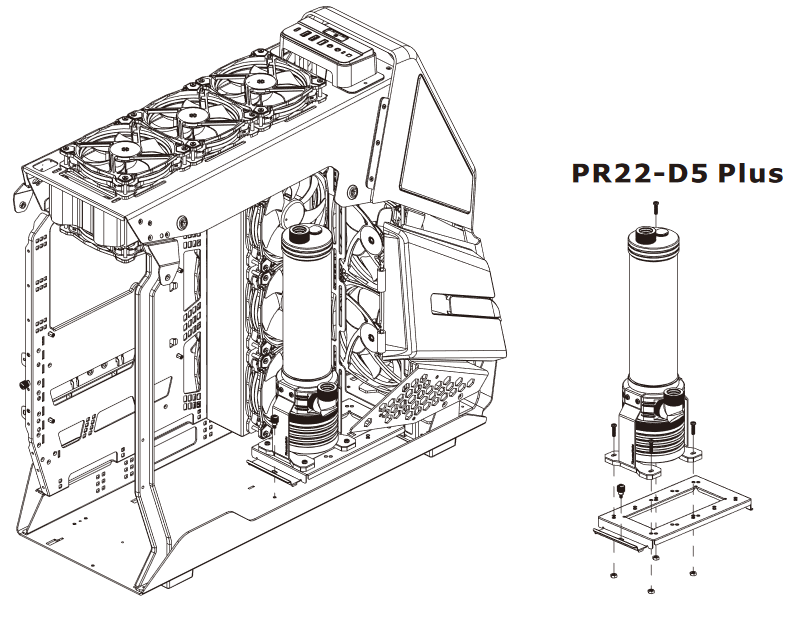

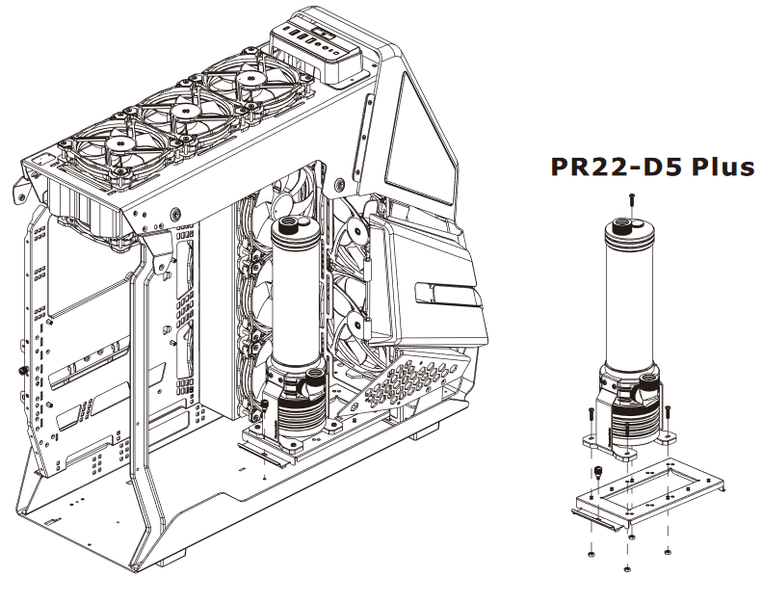

В корпусе предусмотрено штатное место для установки помпы СЖО на дискретных компонентах. Для этого предусмотрена съемная монтажная панель, устанавливаемая на днище корпуса. При определенной изобретательности на эту панель можно установить пару накопителей формата 2,5 дюйма.

Конструкция

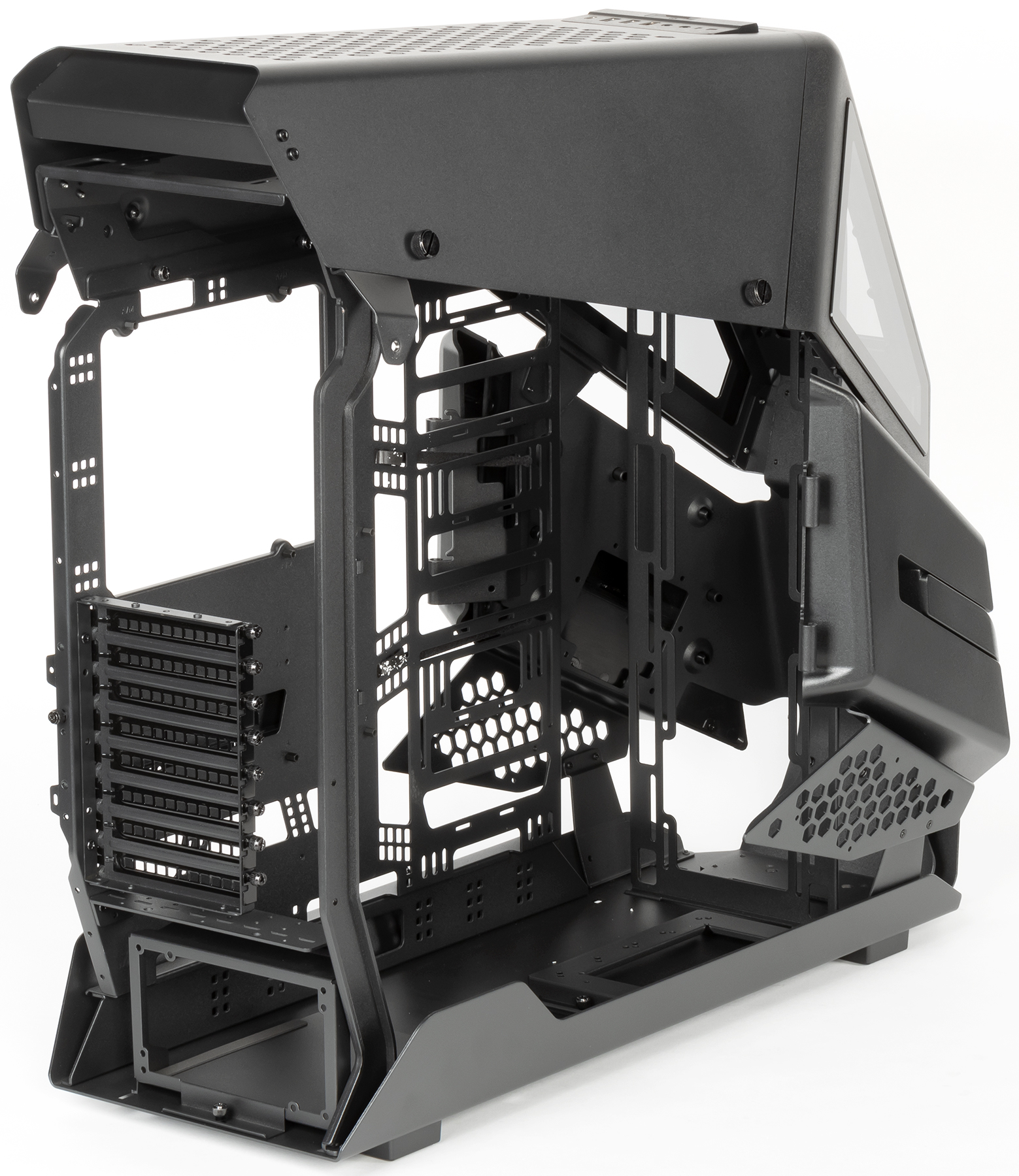

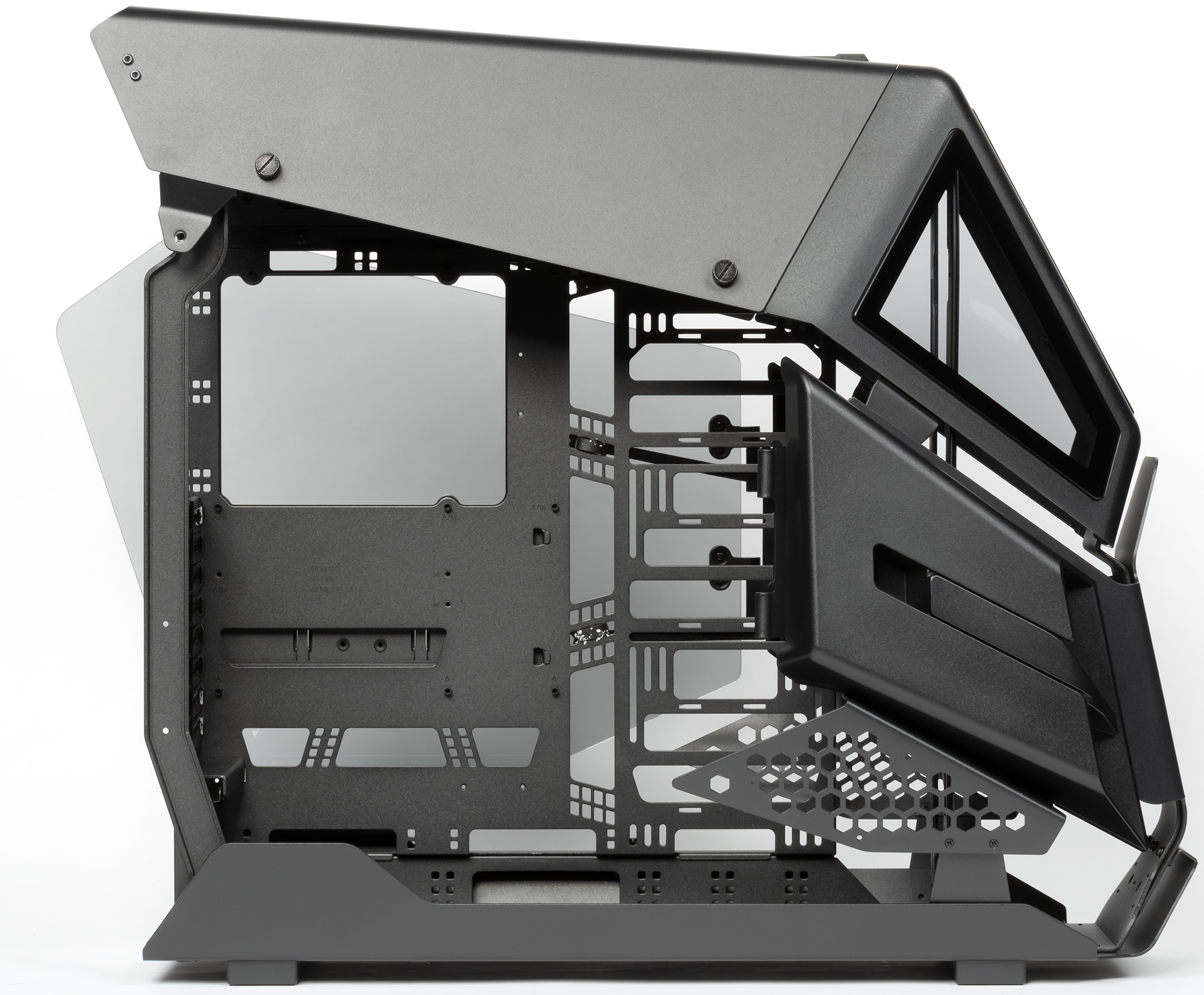

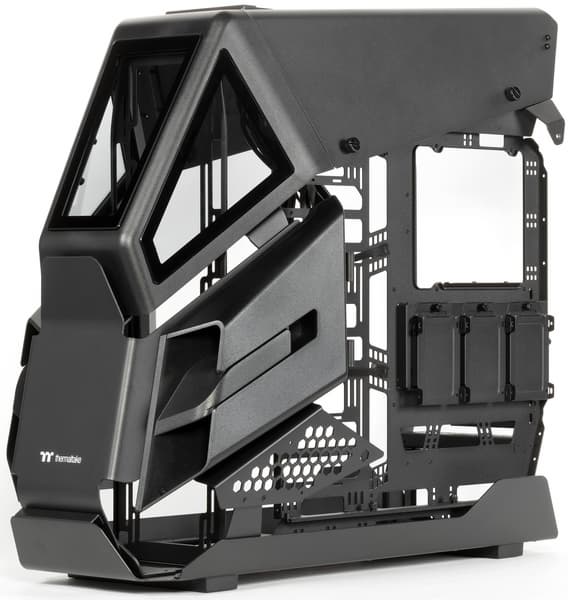

Шасси корпуса собрано из профилированных стальных деталей на винтах. Их толщина составляет около 2 мм. Деталям придана форма, повышающая их жесткость, благодаря чему данный параметр корпуса находится на очень высоком уровне даже с учетом его немалых габаритов.

Рама передней панели выполнена из пластика, окрашенного в массе, толщина этой детали составляет около 4 мм. В раму вставлены стекла толщиной 5 мм.

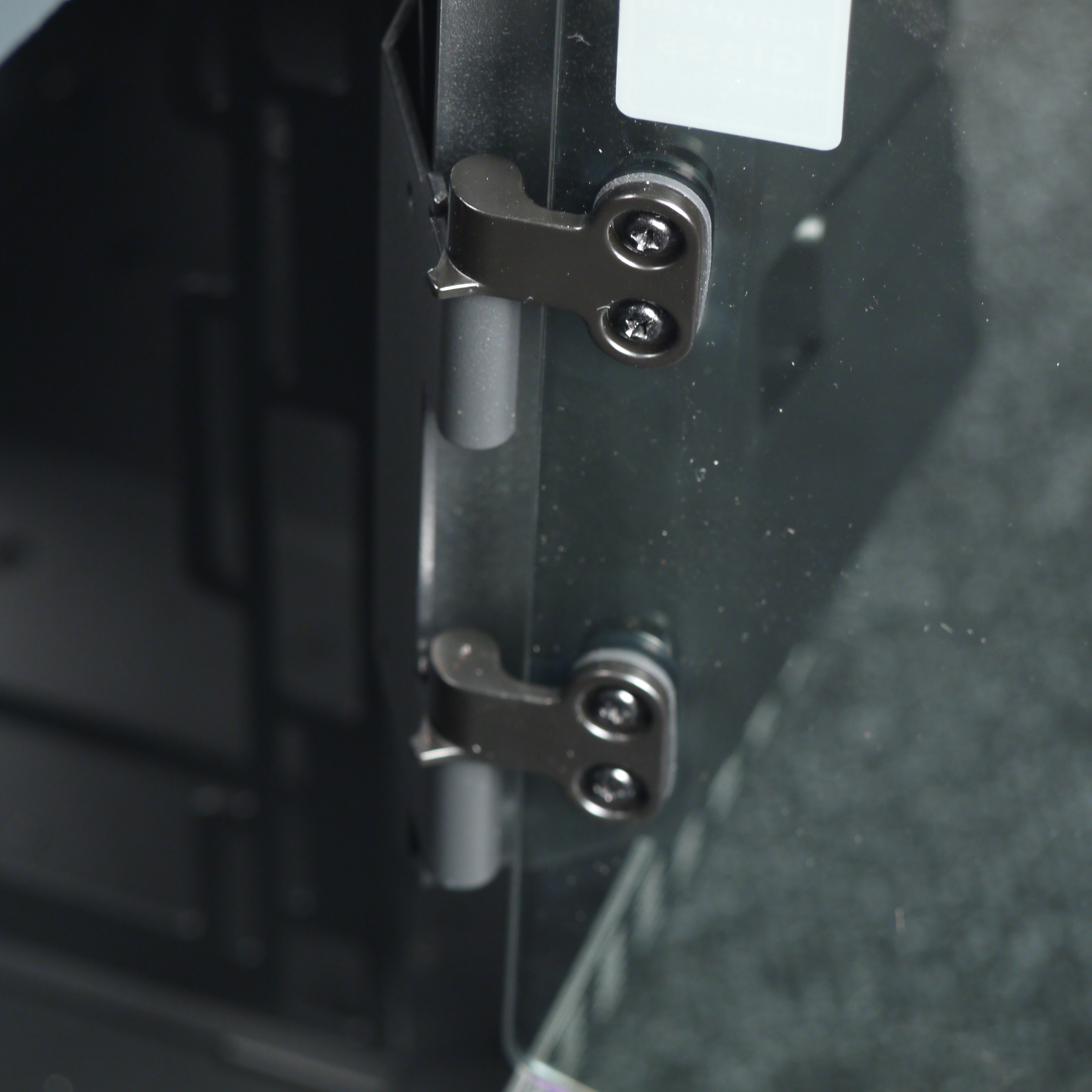

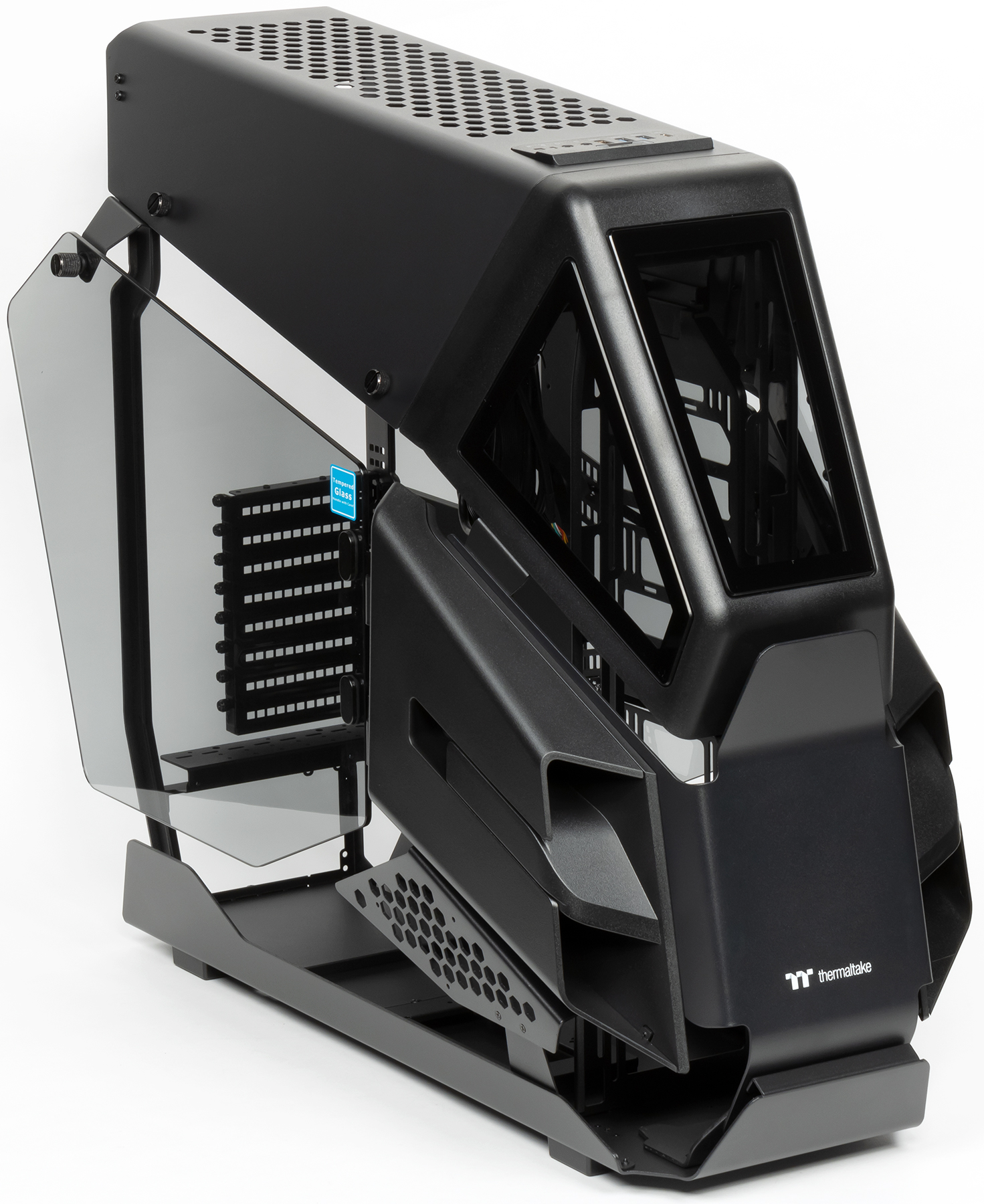

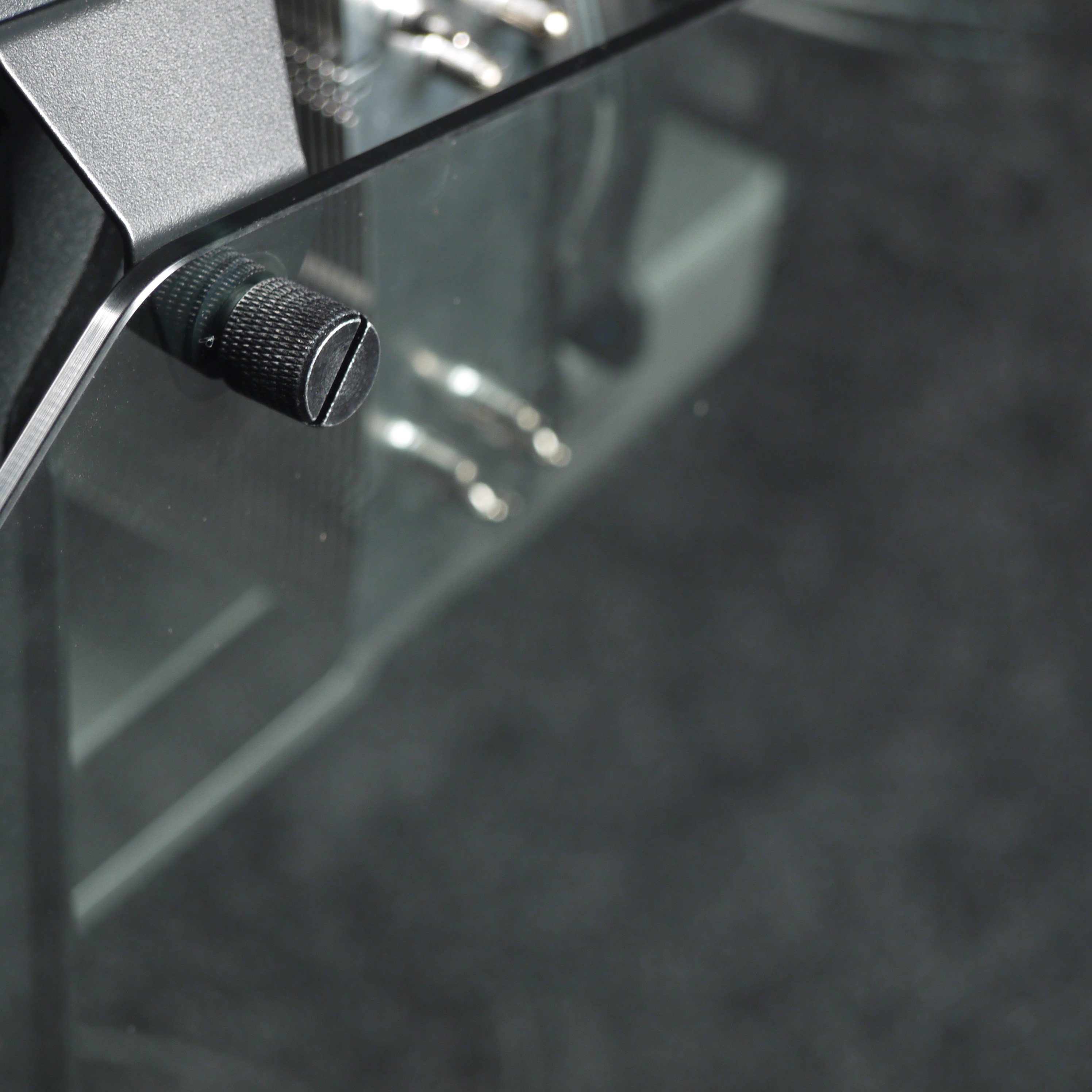

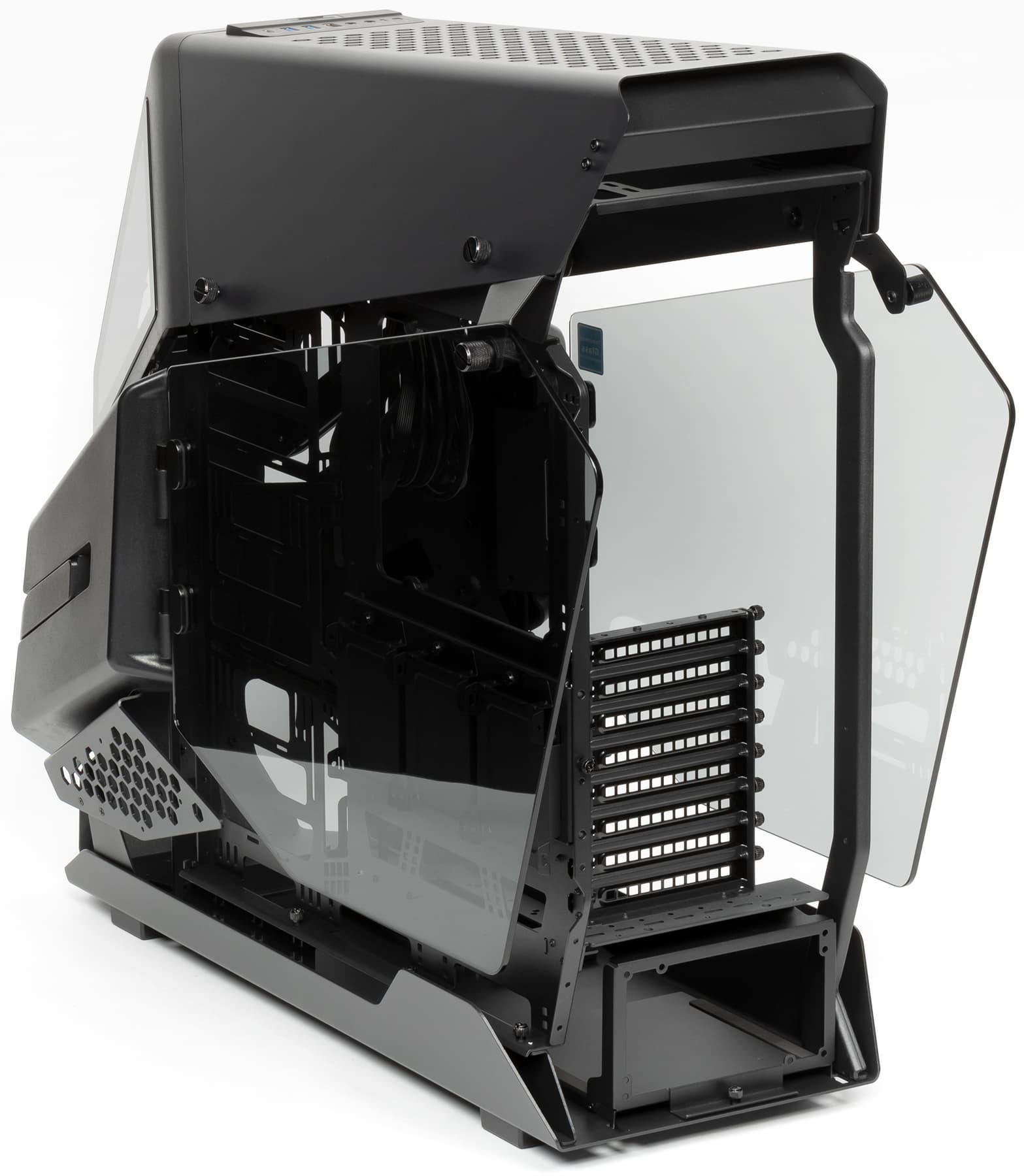

Боковые стенки — распашные на разъемных петлях, их максимальный угол открытия составляет около 135 градусов. Стенки выполнены цельностеклянными без окантовки, спереди установлена стальная петля. Фиксация стенки осуществляется через сквозные отверстие с лицевой стороны с помощью винта с накатной головкой. С внутренней стороны на винты наклеены прокладки из резиноподобного материала.

Винты вкручиваются в стойки, на которые надеты втулки из резиноподобного материала. Тут хорошо бы смотрелась магнитная система фиксации или какая-нибудь безвинтовая система, что как раз по статусу подобному корпусу, но в данном случае ничего подобного применено не было.

Изначально стенки упакованы отдельно от корпуса в пенопластовых вкладках. Верхняя стенка полностью стальная с вентиляционными отверстиями по всей площади. Толщина стали в данном случае около 1 мм.

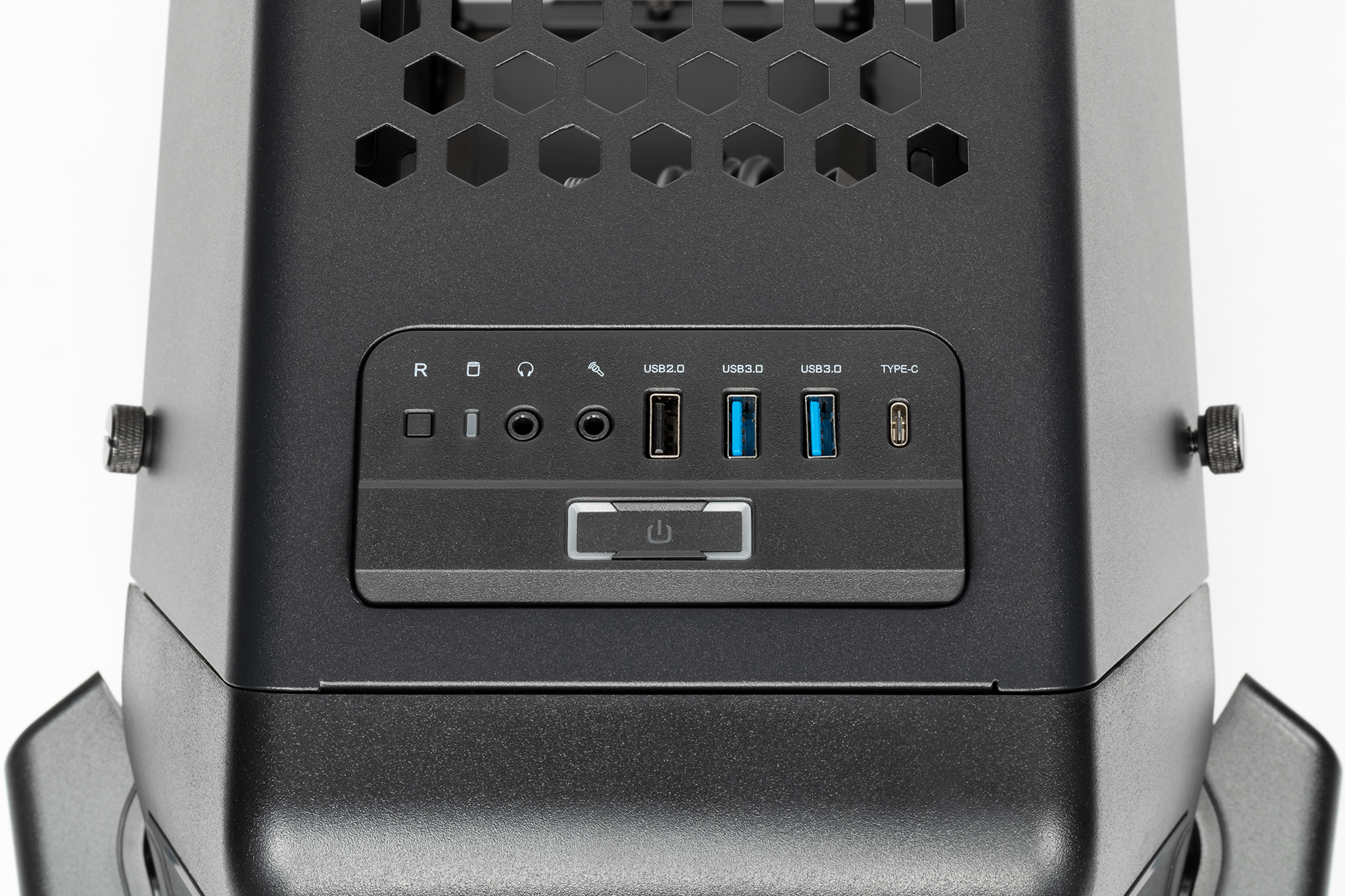

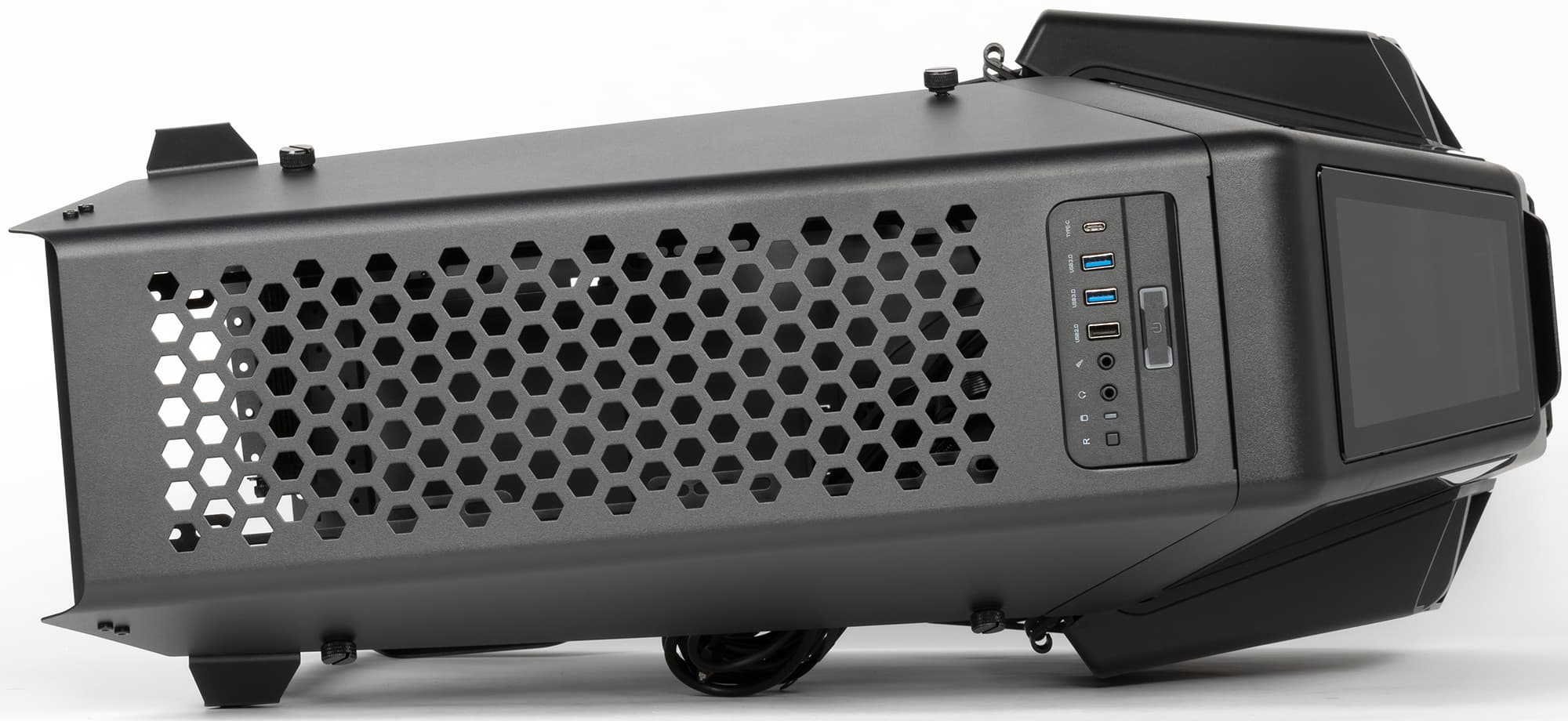

В передней части верхней панели размещены органы управления и коммутации. В их состав входят: два порта USB 3.0, один порт USB 2.0 и один USB 3.2 Gen 2 Type-C, а также стандартные разъемы для подключения микрофона и наушников, кнопка включения, кнопка перезагрузки.

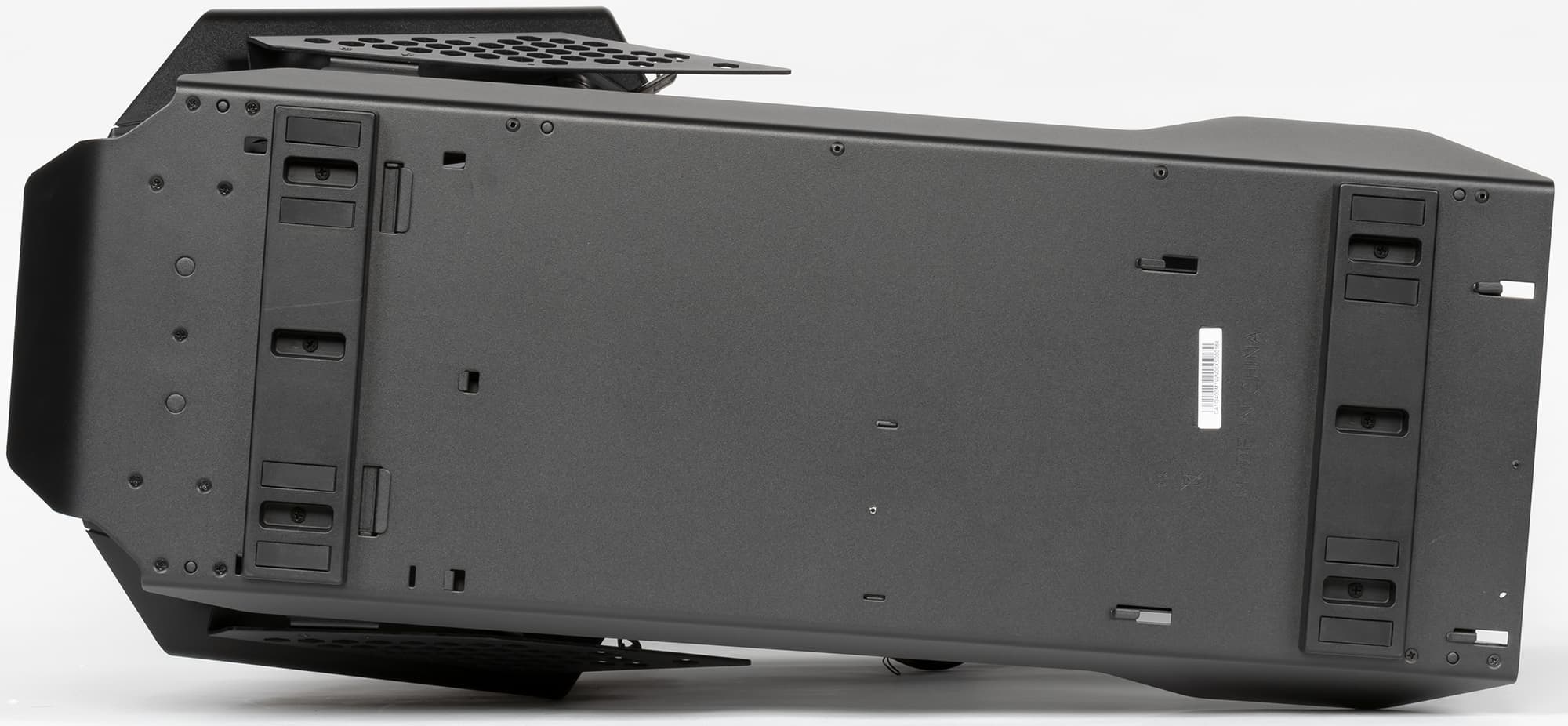

Базируется корпус на двух пластиковых опорных элементах с накладками из резиноподобного материала.

Накопители

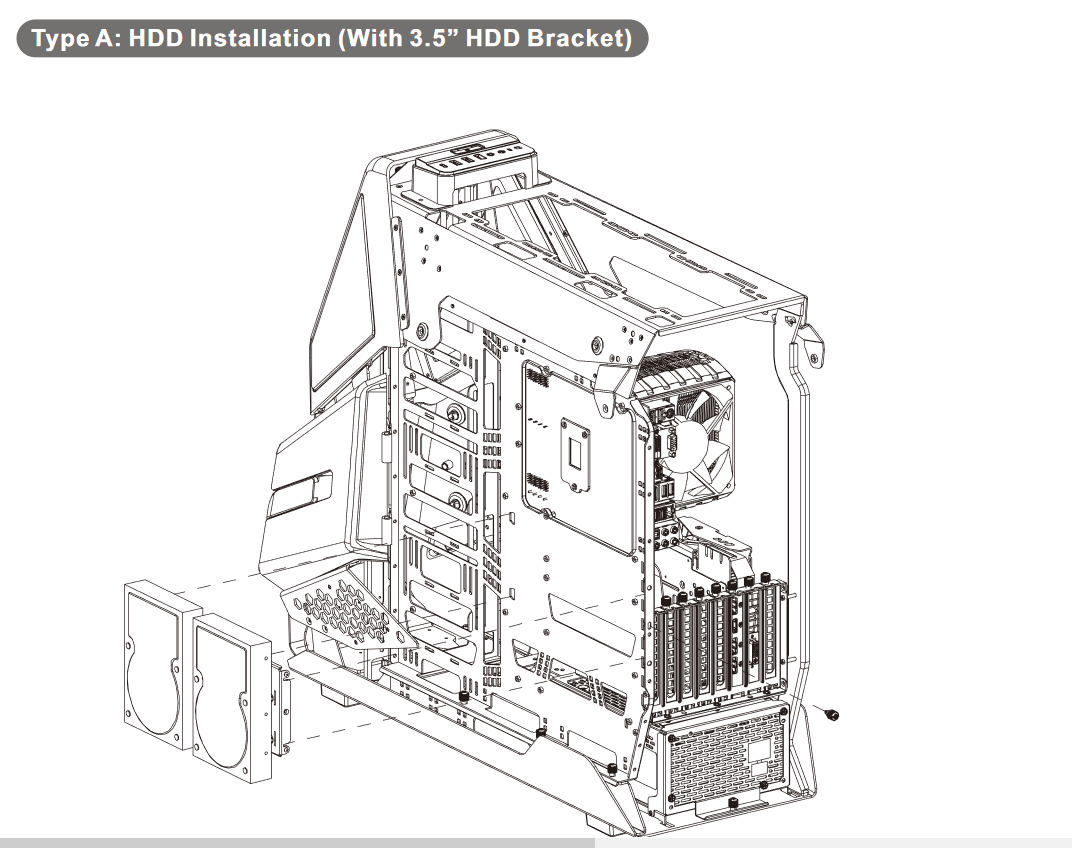

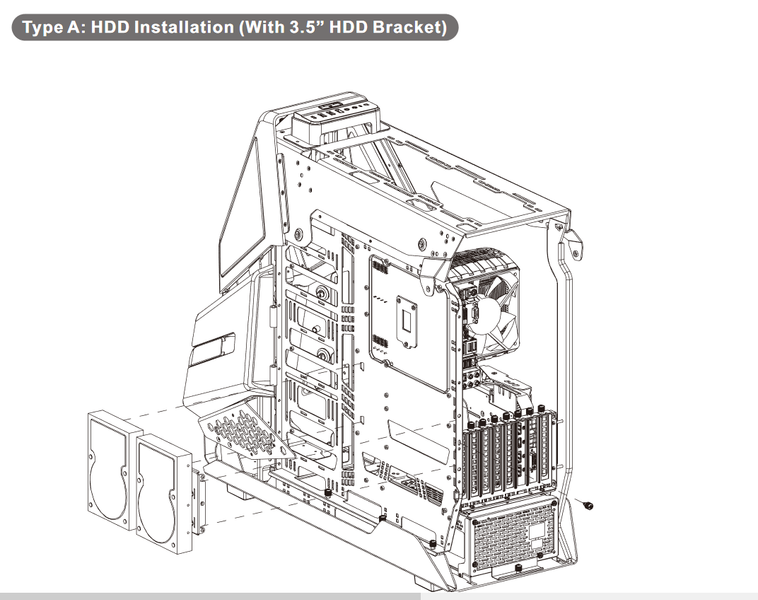

Полноразмерные накопители устанавливаются на монтажную панель при помощи винтов.

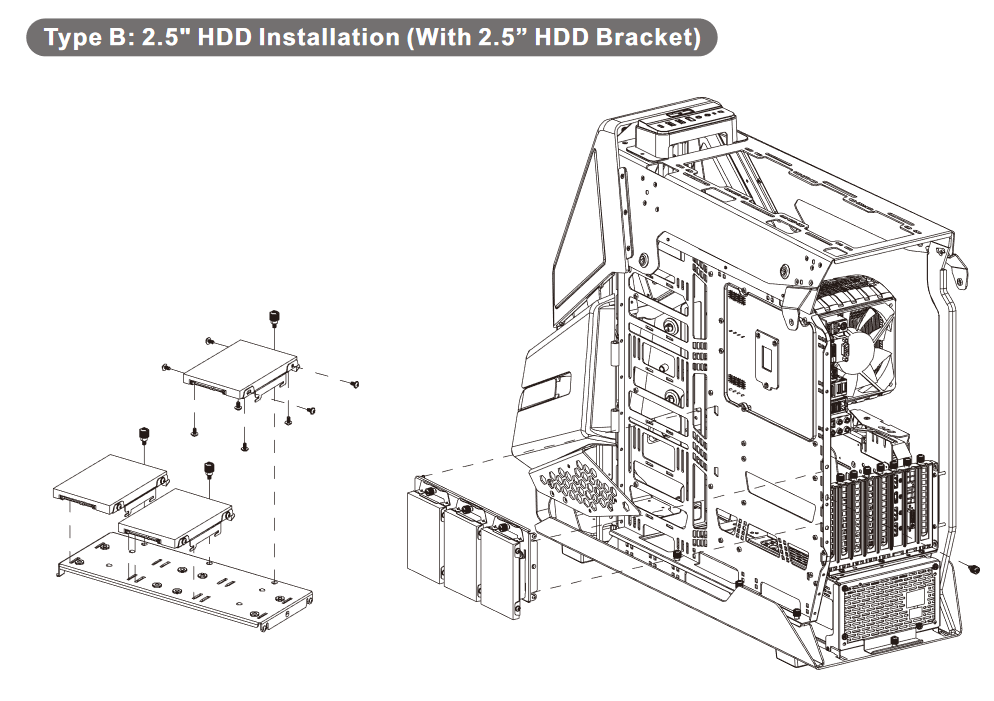

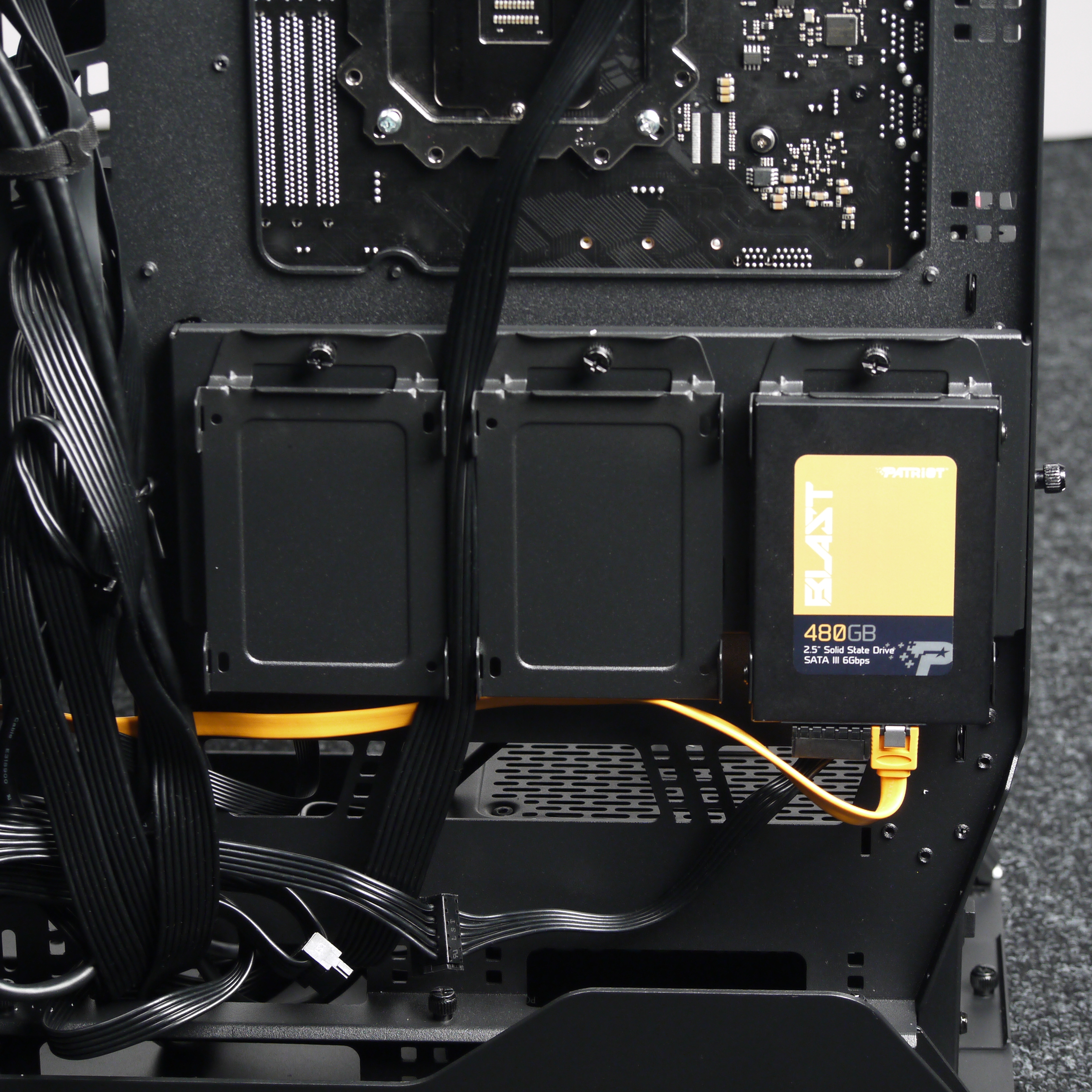

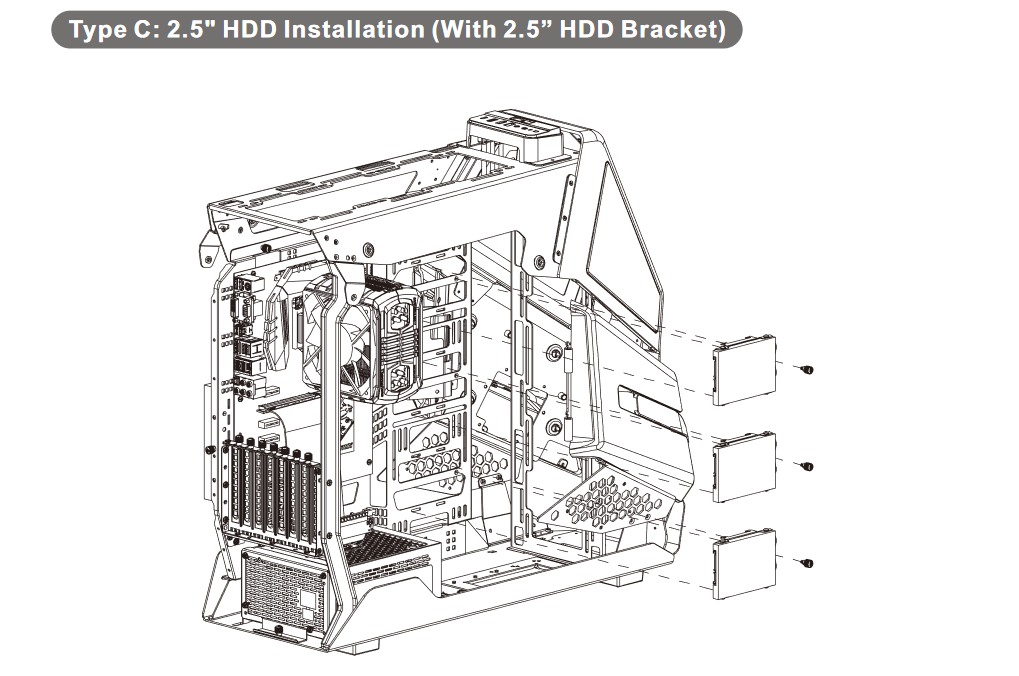

Для того чтобы их установить, нужно снять контейнеры, в которые устанавливаются накопители 2,5 дюйма.

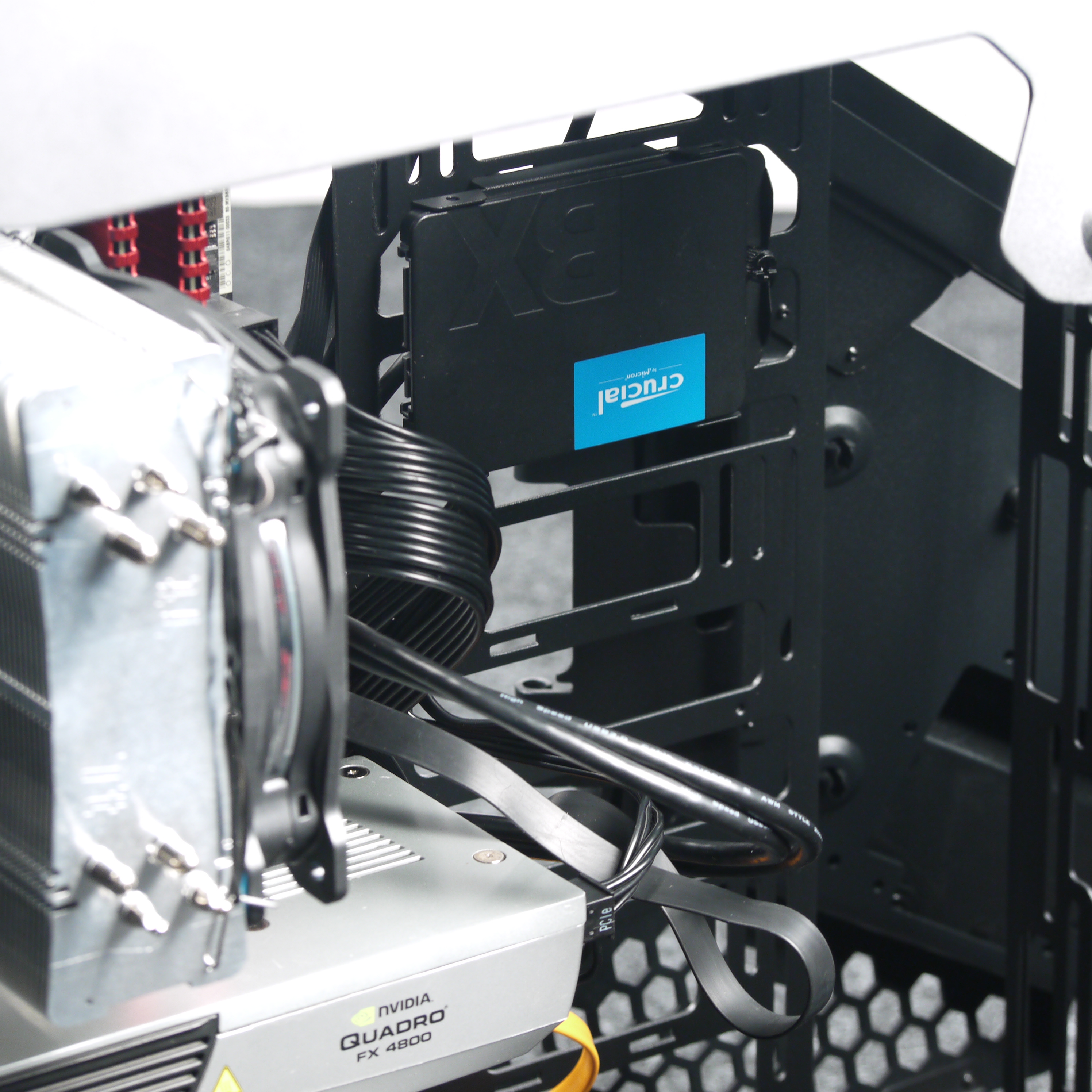

Их можно убрать или переставить на лицевую сторону основания для системной платы — там для них отведено альтернативное место установки.

Сборка системного блока

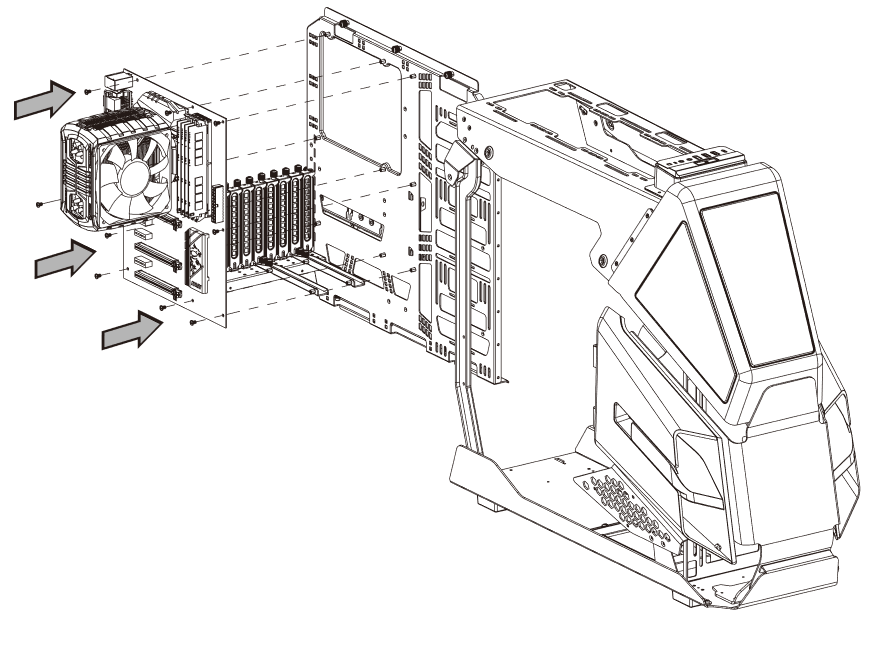

Шасси корпуса представляет собой платформу, на которую устанавливаются остальные детали. В первую очередь это основание для системной платы, которое тут выполнено съемным: для установки системной платы его нужно открутить и выдвинуть назад. С практической точки зрения, при первой сборке системы этого можно и не делать, так как корпус поставляется в частично разобранном состоянии и никаких препятствий к установке платы с кулером тут нет.

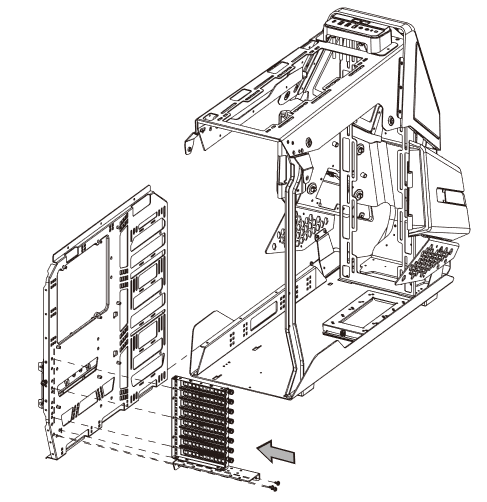

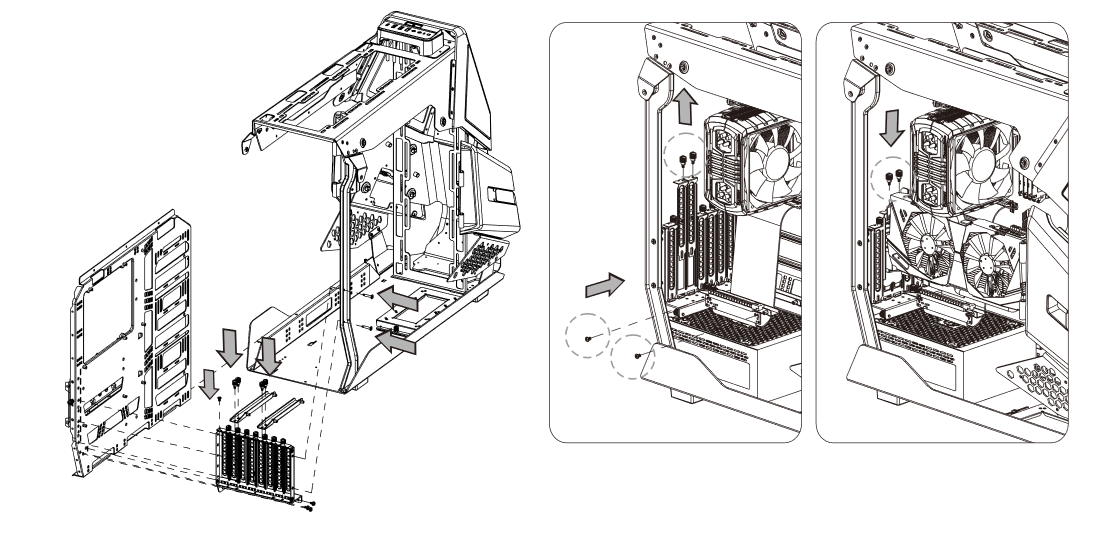

Одновременно с установкой системной платы нужно установить монтажную панель для плат расширения в одном из положений: для установки плат перпендикулярно (то есть в разъемы на плате, по умолчанию) или вертикально при помощи комплектного кронштейна и опционального райзера.

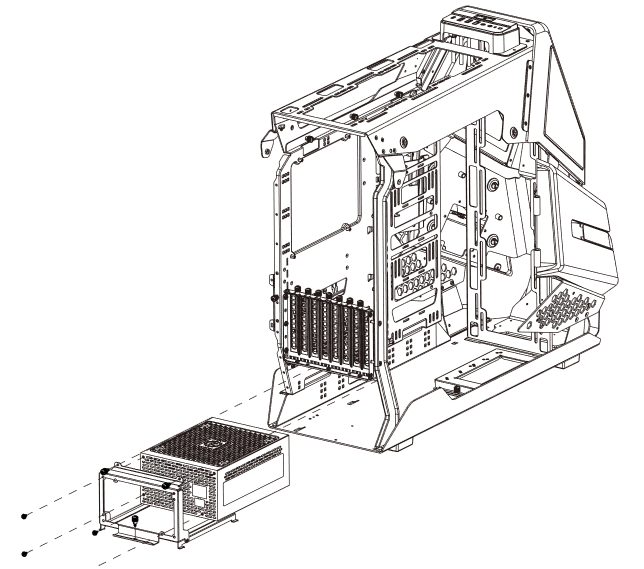

Блок питания устанавливается в общем объеме при помощи монтажной рамки, которая производителем названа мостом. Фиксируется она на днище корпуса при помощи пазогребневой системы и одного винта.

В самой рамке имеются виброизолирующие элементы в виде полос из резиноподобного материала.

Установить блок питания тут можно только вентилятором вверх, так как днище под местом установки БП сплошное. В этом есть свои плюсы: не потребуется пылевой фильтр. К тому же, если БП оснащен подсветкой, то она будет подсвечивать внутренний объем корпуса. Длина проводов БП потребуется довольно значительная, лучше сразу брать модели с длиной проводов до разъема питания процессора от 65 сантиметров. Имеет смысл взять блок питания с модульными проводами, так как, в отличие от подавляющего большинства современных корпусов, тут блок питания остается вполне доступен и после его установки на посадочное место, добавлять/убирать провода будет удобно.

Все стойки для монтажа системной платы заранее проставлены производителем исходя из полноразмерной платы шириной 244 мм, производителем заявлена поддержка системных плат шириной до 10,5″ (267 мм).

Корпус предусматривает установку блоков питания стандартных размеров. Производитель заявляет возможность установки блока питания с длиной корпуса до 200 мм включительно. Размеры корпуса действительно позволяют использовать подобные БП, хотя большинство современных моделей не превышают в длину 180 мм. В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 195 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 225 мм. Глубина отсека для прокладки проводов составляет около 50 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 300 мм при установленной помпе, а если объем корпуса между системной платой и передней стенкой шасси ничем не занят, вполне можно рассчитывать и на 440 мм. С учетом того, что длина современных видеокарт редко превышает значение 280 мм, размеры корпуса можно считать вполне достаточными.

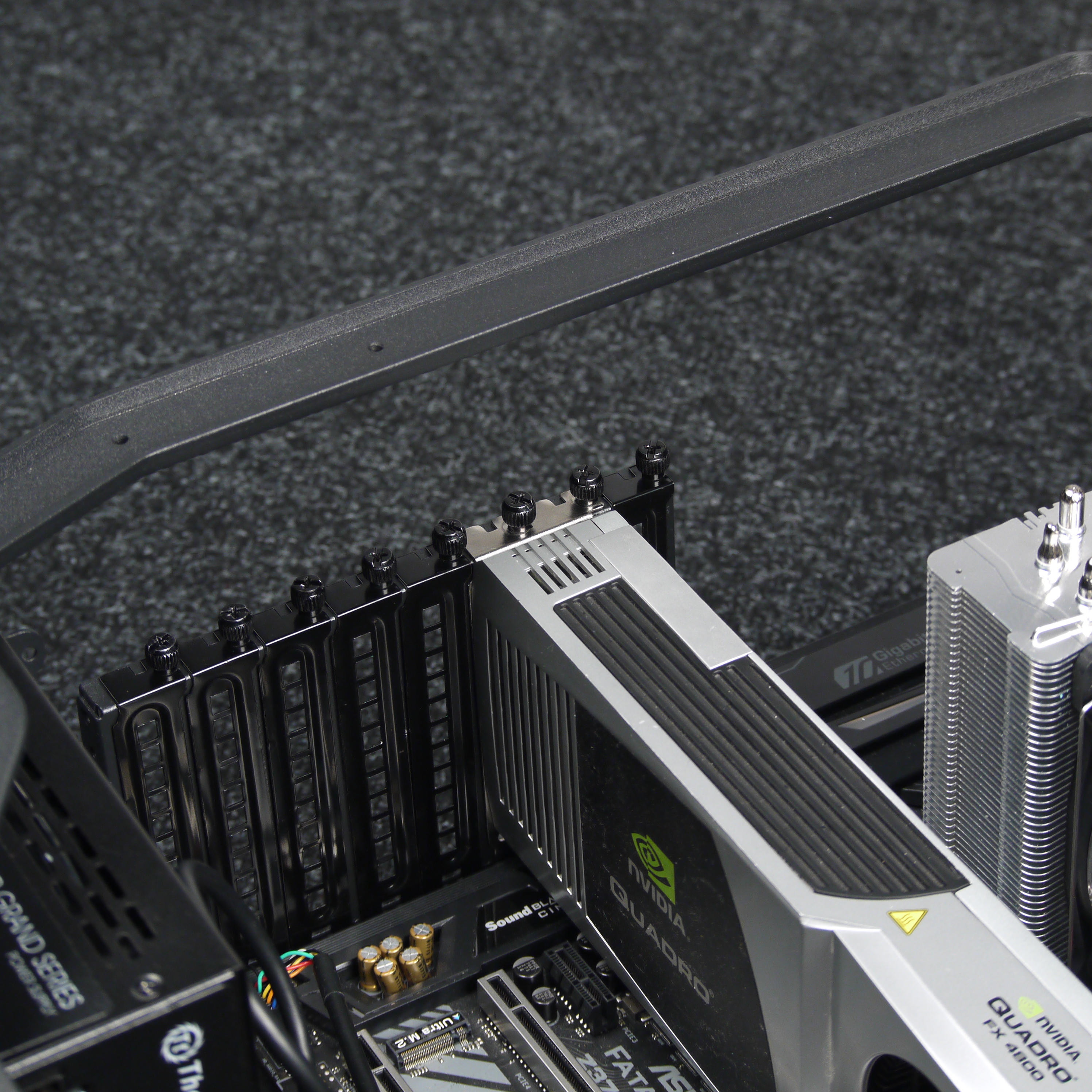

Система фиксации тут самая обычная — крепление на винтах с накатной головкой изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения съемные, фиксируются одним винтом с накатной головкой.

Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.

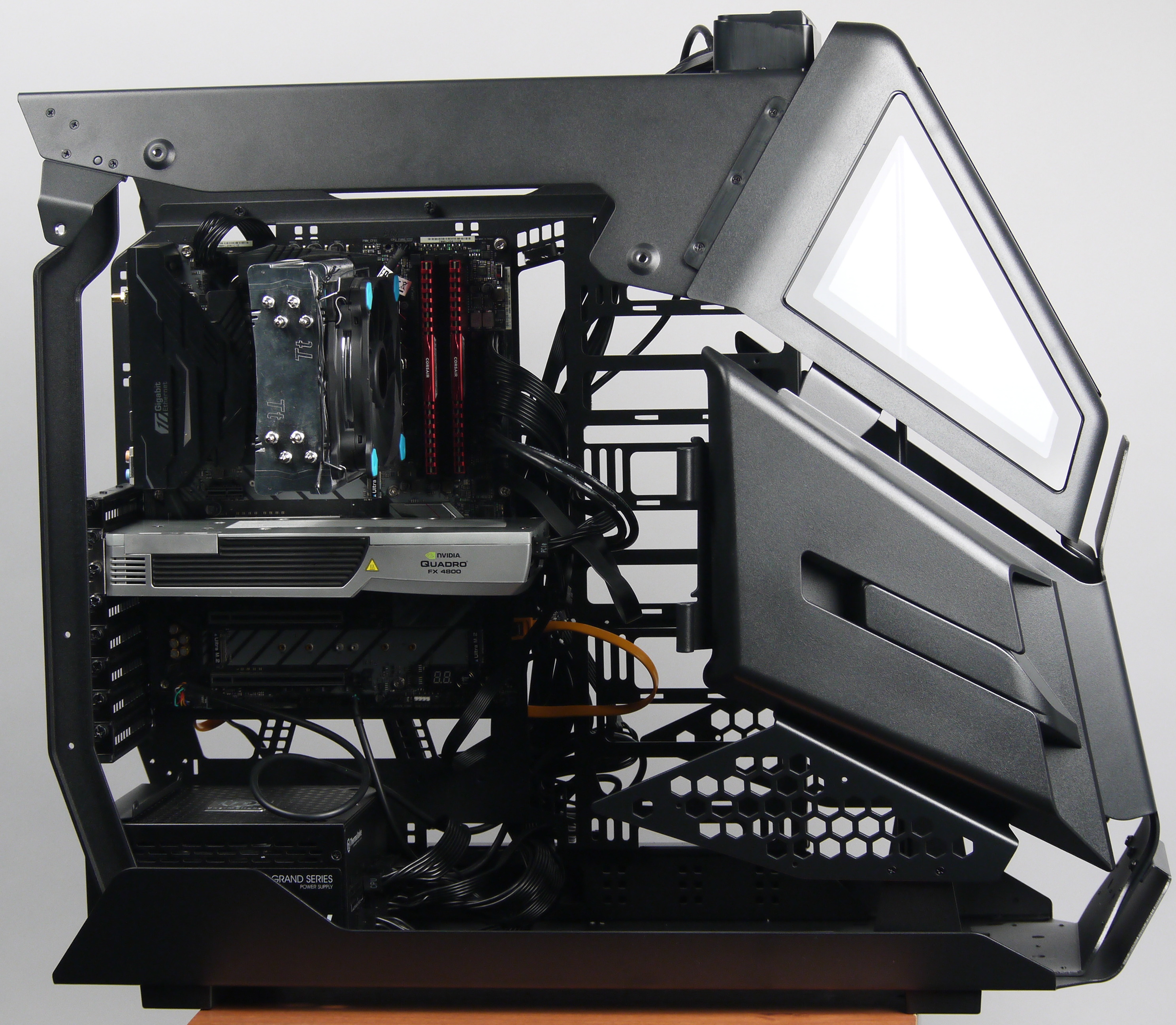

Процесс сборки системы в корпусе достаточно удобен, если вынести за скобки его габариты и вес. Нужно понимать, что масса пустого корпуса около 20 кг, а набор комплектующих увеличит это значение еще на 3-5 кг. В собранном корпусе нет никаких ручек, поэтому переносить его лучше со снятыми стенками. К тому же, так меньше шансов расколоть стеклянные элементы, поскольку окантовки у них тоже нет.

В ходе сборки нами был обнаружен дефект изготовления одного из резьбовых отверстий, который заключался в наличии заусенца с нижней стороны резьбы, так что тут без DIY не обойтись.

Итоги

Корпус получился действительно интересный и с оригинальным внешним видом. Правда, богатой комплектацией он не отличается: нет ни вентиляторов, ни системы подсветки, ни какого-либо контроллера вентиляторов, ни райзера. То есть перед нами просто оригинальная и очень увесистая оболочка для дальнейшего самостоятельного наполнения комплектующими. Вместе с тем, в конструкции заметны отдельные бюджетные решения, без которых вполне можно было бы попытаться обойтись. К качеству изготовления есть некоторые претензии, связанные с качеством обработки резьбовых отверстий, но в целом они не носят глобальный характер.

За оригинальный дизайн корпус получает нашу редакционную награду за текущий месяц.
