Свободное плавание. 28.12.98
В сегодняшнем свободном плавании, продолжая саму-собой возникнувшую тему "Оч. умелые ручки", Евгений Меркулов предлагает еще одно поле для деятельности. В настоящее время многие продвинутые пользователи предпочитают собирать компьютер себе сами. Это позволяет выбрать железо по желанию и обходиться дешевле. В результате обычно выходит качественная мама, хорошая видеокарта, много памяти, большой винт, в общем кто на что горазд. Корпус АТХ (китайского производства) часто покупается по остаточному принципу. У меня именно так и было. Через некоторое время стали происходить необъяснимые самовключения машины примерно от одного до трех раз в сутки, причем Power Management в BIOS полностью выключен. Кроме того было замечено плохое качество работы приемников FM диапазона, находящихся неподалеку от включенного компьютера, а именно шумы на некоторых частотах и пропадание стерео. До этого мне доводилось ремонтировать АТ блоки питания. Почти во всех БП последних годов выпуска наблюдалось отсутствие на входе фильтра (друзья китайцы экономят на всем :-) ). Место под него есть, а его самого нет. Т. е. переменное напряжение 220в поступает сразу на диодный мост. Фильтр необходим, в первую очередь, для подавления высокочастотных помех создаваемых про работе импульсного БП т. е. эти помехи не попадают в сеть 220в. Электролитические конденсаторы включенные после моста подавить ВЧ помехи не в состоянии из-за наличия внутренней индуктивности. Кроме того при этот фильтр блокирует попадание импульсных помех из сети в машину, а именно это приводит к самовключению, хотя не всегда, честно говоря это довольно редкое явление. Разобрав свой БП я увидел, что фильтр
естественно отсутствует. Пришлось собирать

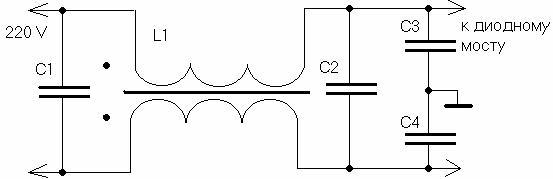

самому. Схема приведена на рисунке C1, C2 0.1mF 400V [Предыдущий день] [Индекс] [Следующий день] |
|
|
