Звуковой USB-интерфейс Roland V-Studio 20
Среди внешних аудиоинтерфейсов Roland не так давно появились любопытные устройства, именуемые V-Studio. Новинки представляют собой приборы, объединяющие в себе аудиоинтерфейс, модуль управления с различными контроллерами на борту и комплект различных аппаратных эффектов.
Представленные устройства работают не автономно, а вместе с программными секвенсорами, с наложением аппаратных эффектов. Специальная версия секвенсора поставляется в комплекте с каждой моделью V-Studio. Помимо этого, V-Studio совместимы с любым секвенсором на Windows и Mac.
Важно понимать, что при внешнем сходстве V-Studio не является портастудией. Это звуковой интерфейс к компьютеру с управляющей панелью. Звукозапись производится в удобном секвенсоре на ваш компьютер или ноутбук.
![](roland/vs-20/all.jpg)

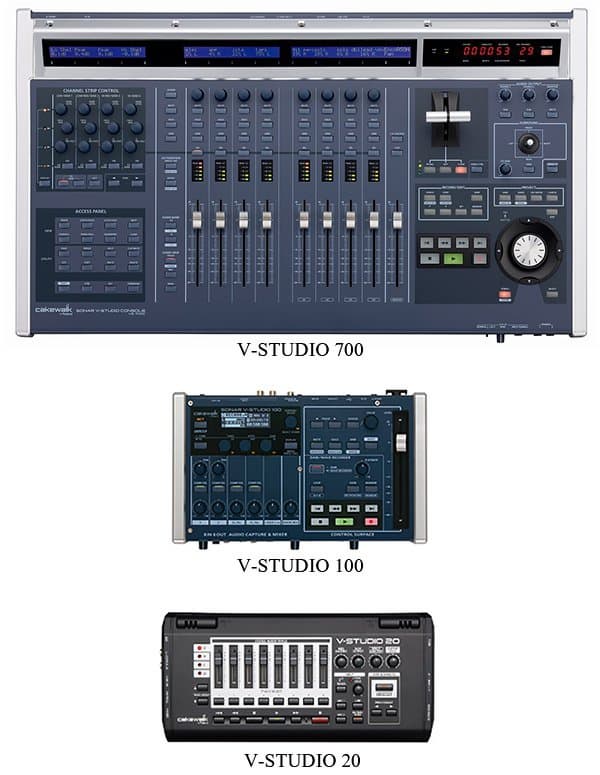

Линейка устройств V-Studio в настоящий момент состоит из трех моделей. Отличия между ними очень существенные. Старшая модель V-Studio 700 представляет собой полноценную профессиональную платформу с аппаратным синтезатором Roland Fantom VS. Стоимость полного комплекта (консоль, блок АЦП/ЦАП, Sonar) составляет в среднем около 174 тыс. руб.
Более простое устройство — V-Studio 100 — урезанный портативный вариант с частью возможностей старшей модели. Ну а младшее устройство — V-Studio 20 — решение начального уровня для широкого круга пользователей. Сегодняшний обзор будет посвящен как раз младшей модели как наиболее простой и доступной. На момент написания статьи стоимость V-Studio 20 на нашем рынке составляет порядка 12 тыс. рублей.
Производитель позиционирует V-Studio 20 для записи гитары и вокала. Но никакого ограничения, конечно же, нет. Просто устройство оснащено аппаратными эффектами Boss, которые лучше всего подойдут для вокальной и гитарной обработки при записи. Через линейный вход и дополнительный встроенный в корпус стереомикрофон можно осуществлять любую запись. При этом программная обработка с помощью сторонних плагинов в секвенсоре также доступна.
![](roland/vs-20/20.jpg)

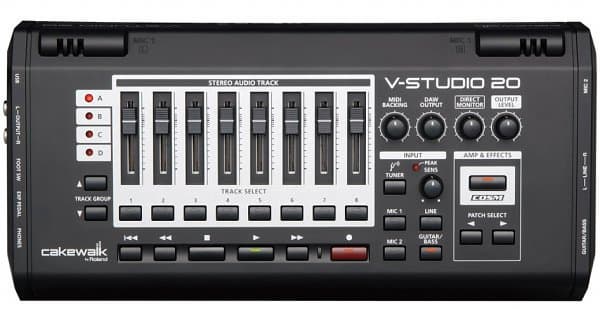

Итак, V-Studio 20 в первую очередь представляет собой внешний аудиоинтерфейс USB 1.1.
В качестве преобразователей используется стереокодек WM8776 Wolfson Microelectronics. Паспортные характеристики: 102 дБА АЦП, 108 дБА ЦАП. Несмотря на то, что кодек поддерживает 192 кГц, из-за шины USB1.1 поддержка интерфейсом ограничена форматом 44 кГц.
Наши измерения в RMAA в режиме loopback показали следующие результаты:
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,05, −0,45 | Хорошо |
Уровень шума, дБ (А) | −93,8 | Очень хорошо |
Динамический диапазон, дБ (А) | 93,8 | Очень хорошо |
Гармонические искажения, % | 0,0037 | Очень хорошо |
Гармонические искажения + шум, дБ (A) | −83,9 | Хорошо |
Интермодуляционные искажения + шум, % | 0,0074 | Отлично |
Взаимопроникновение каналов, дБ | −91,9 | Отлично |
Общая оценка | Очень хорошо |
---|
Подробный отчет в режиме loopback
![](roland/vs-20/2444loopback/fr.png)
Тест АЧХ
![](roland/vs-20/2444loopback/noise.png)

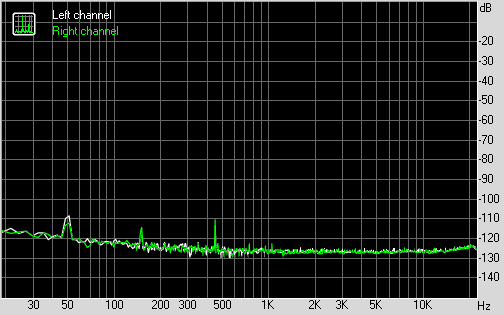

Тест уровня шума в отсутствие сигнала
![](roland/vs-20/2444loopback/thd.png)

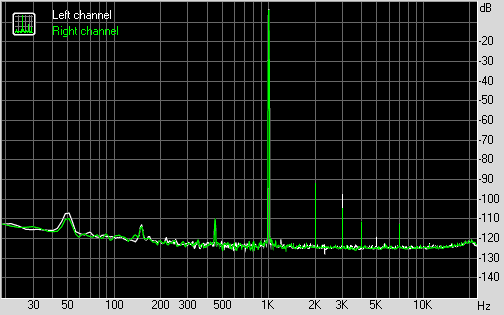

Тест гармонических искажений
Результаты устройства по динамическому диапазону ниже паспортных характеристик преобразователей. Однако важнее то, что спектрограммы достаточно чистые.

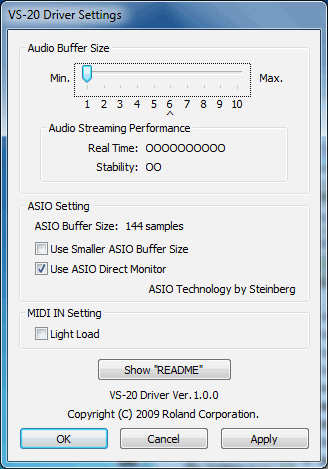

При минимальном значении ASIO-буфера (144 семпла) общая задержка составила 12 милисекунд (541 семпл). Таким образом, некомпенсируемая задержка вследствие использования USB-интерфейса составит около 6 милисекунд для суммы входа и выхода.
![](roland/vs-20/asio.png)
Device: VS-20
Features:
Input channels: 2
Output channels: 2
Input latency: 485
Output latency: 597
Min buffer size: 288
Max buffer size: 9216
Preferred buffer size: 288
Granularity: 288
ASIOOutputReady — supported
Sample rate:
8000 Hz — not supported
11025 Hz — not supported
16000 Hz — not supported
22050 Hz — not supported
32000 Hz — not supported
44100 Hz — supported
48000 Hz — not supported
88200 Hz — not supported
96000 Hz — not supported
176400 Hz — not supported
192000 Hz — not supported
Input channels:
channel: 0 (IN) — Int32LSB
channel: 1 (IN(R)) — Int32LSB
Output channels:
channel: 0 (OUT) — Int32LSB
channel: 1 (OUT(R)) — Int32LSB
Основная часть корпуса изготовлена из пластика. Благодаря этому вес устройства составляет всего 760 граммов. Для удобства снизу предусмотрены резиновые ножки. Органы коммутации V-Studio 20 расположены по бокам корпуса.
![](roland/vs-20/right.jpg)

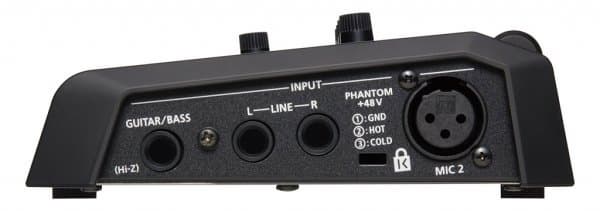

Устройство оснащено четырьмя входами: линейным (1/4 TRS); микрофонным, с фантомным питанием (XLR) и высокоимпедансным инструментальным (1/4 TRS). Кроме этого, V-Studio 20 имеет встроенный стереомикрофон (два миниатюрных микрофона расположены в разных углах на верхней панели).
![](roland/vs-20/left.jpg)

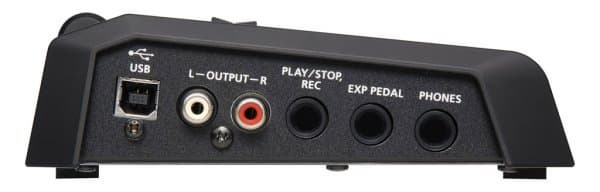

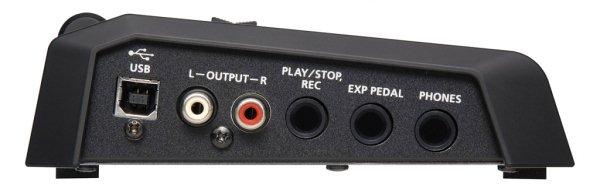

Остальные разъёмы для подключения расположены с противоположной стороны. Линейный выход у V-Studio 20 выполнен на разъёмах RCA. Здесь также расположен выход на наушники, USB-порт и два разъёма для подключения педалей. В стереоразъем Play/Stop, Rec можно подключить две footswitch-педали. Питание устройства осуществляется исключительно от шины USB.
Сверху на корпусе модели расположены различные органы управления, привязанные к программному секвенсору Guitar Tracks, который идет в комплекте. С помощью этих регуляторов осуществляются изменения только основных параметров микшера и транспортной панели. Кроме набортных контроллеров, производитель предусматривает управление некоторыми параметрами с помощью подключаемых ножных педалей. Для всего остального придется использовать мышь.
Достоинством V-Studio 20 является простота использования. Для полноценной работы не потребуется уделять несколько часов изучению руководства. Секвенсор Guitar Tracks представляет собой 32-х трековый аудиосеквенсор с возможностью воспроизведения midi-партитуры на одной предусмотренной GM-дорожке. В качестве воиспроизводящего инструмента этой MIDI-дорожки является GM2-модуль TTS-1.

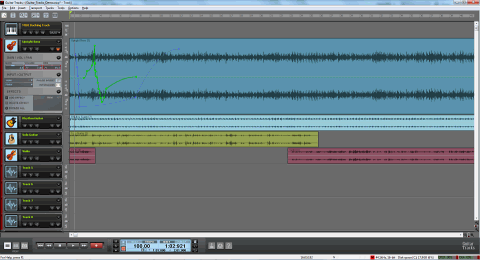

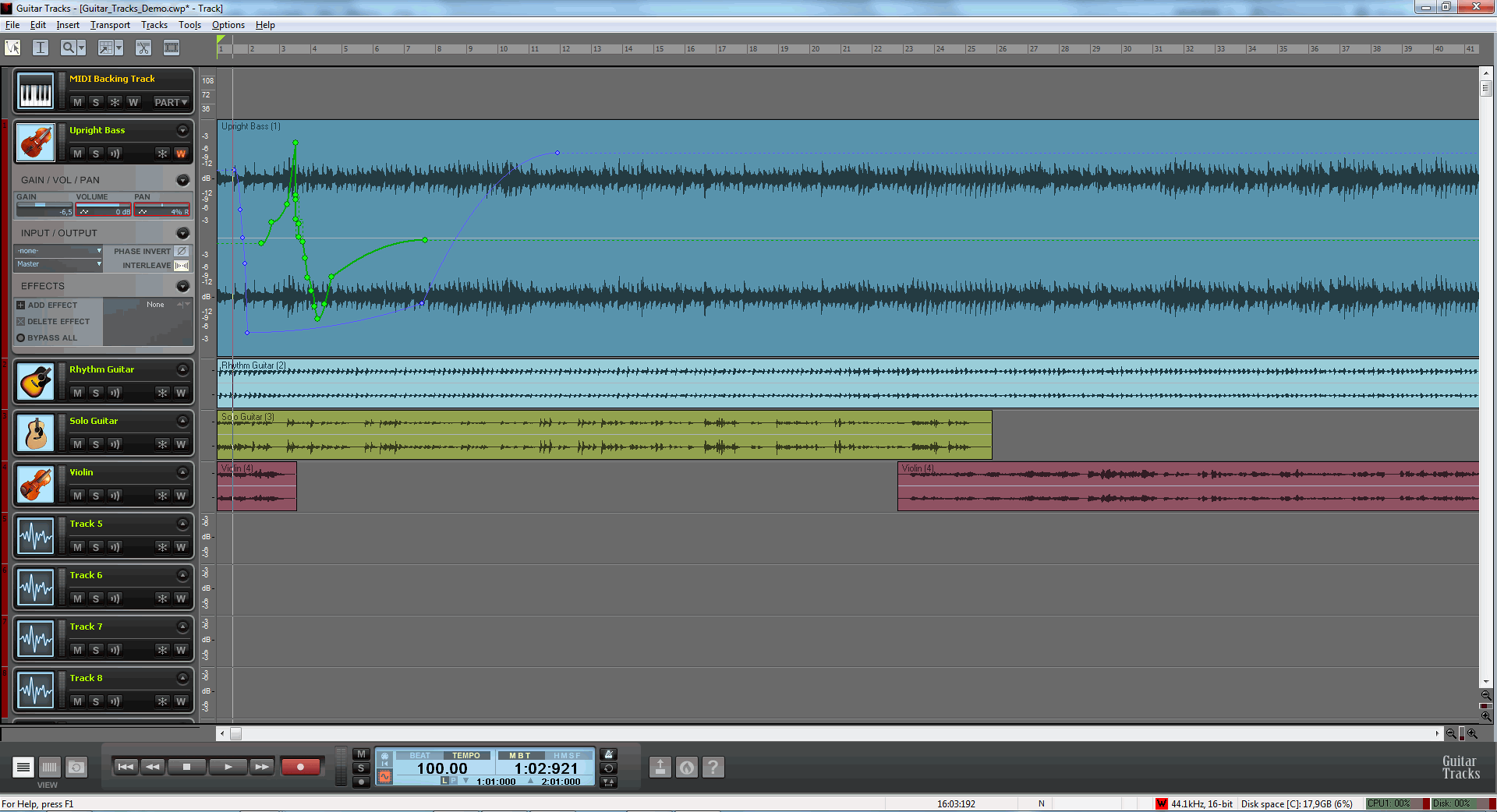

Секвенсор Guitar Tracks имеет два варианта интерфейсов: редактор и микшер. В обоих случаях контроллеры работают одинаково. В окне редактора все отображается достаточно традиционно. Для удобства на каждую дорожку можно назначить свою иконку и цвет. Рабочее место зуммируется до 12 треков на экране. Для каждой дорожки доступна автоматизация громкости, панорамы, посыла на шину ревера и дилэя. Кроме того, есть возможность наложить на трек программные эффекты Cakewalk, а также любые VSTi от сторонних производителей, установленные в вашей системе. При слабой мощности компьютера дорожку можно заранее просчитать — для этого имеется функция freeze.
Транспортная панель расположена в нижней части окна. Временную шкалу в милисекундах на линейке можно изменить на семплы или доли в тактах. Имеется закольцованный режим воспроизведения (loop) и даже режим записи punch.
![](roland/vs-20/view2-small.png)

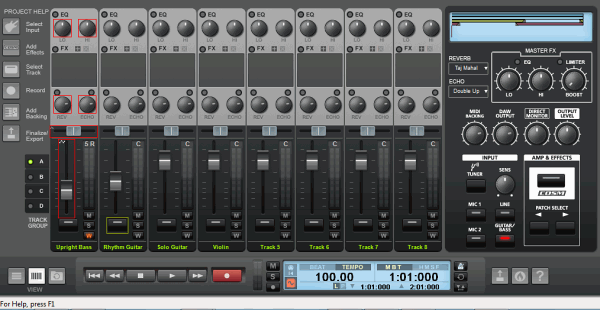

Окно с микшером Guitar Tracks сконфигурировано в одном дизайне с расположенными контроллерами на устройстве V-Studio 20. Это выполнено для простоты использования. В окне микшера также все достаточно традиционно. С левой стороны находятся кнопки для вызова хелп-файлов, подробно описывающих основные вопросы. При доступе в интернет здесь также можно ознакомиться даже с видеороликами, повествующими о работе в приложении, способах коммутации, записи.
Каналы в микшере оснащены встроенным двухполосным эквалайзером, посылом на две шины с эффектами реверберации и дилэя. Также доступна регулировка панорамы и индикация уровня. Отсек для программных эффектов отображает только четыре наименования, однако в окне редактирования Guitar Tracks видны все задействованные на дорожке эффекты.
Мастер-шины в секвенсоре Guitar Tracks как таковой нет. В мастер-секции доступен лишь двухполосный эквалайзер и лимитер. Скорее всего, это сделано для упрощения и без того сложной жизни начинающих музыкантов.

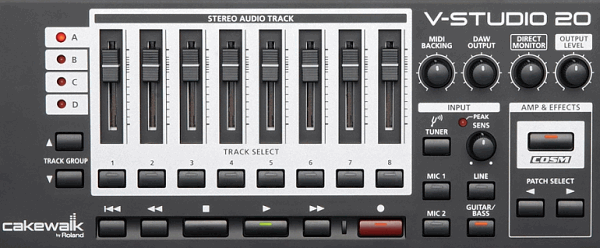

Восемь фейдеров на устройстве соответствуют восьми программным регуляторам громкости. Переключение к следующим восьми трекам выполняется кнопками track group, расположенными с левой стороны. При смене регистра происходит индикация. В Guitar Tracks в окне микшера аналогична светодиоду на устройстве, а в окне редактора треков выбранные дорожки подсвечиваются красной каймой. Для удобства в верхнем правом углу программы схематично отображается вид выбранных восьми треков (уменьшенный вариант окна редактирования аудиотреков). Фейдеры не моторизованные, поэтому после переключении группы треков при регулировке громкости придется быть внимательным.
![](roland/vs-20/controllers.png)
Кнопки под фейдерами предназначены для того, чтобы активировать режим записи для определенного трека. В противном случае при нажатии на кнопку запись ничего не произойдет. Обратите внимание на то, что для удобства эти кнопки на устройстве имеют подсветку. При переключении на следующую группу треков и обратно, активный трек для записи не сбрасывается.

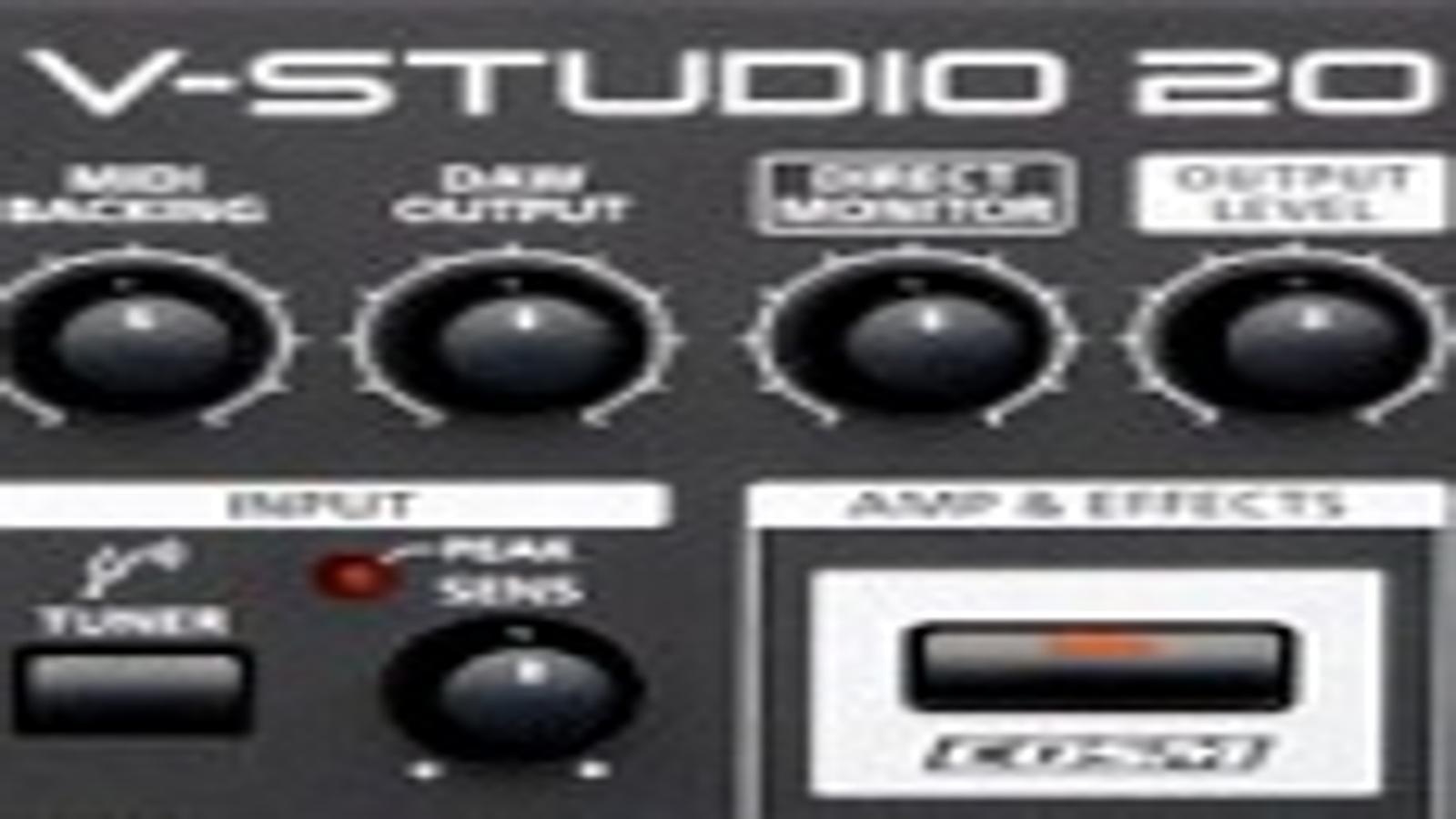

Расположенные с правой стороны поворотные регуляторы также продублированы в Guitar Tracks. MIDI BACKING — регулирует громкость GM-трека, DAW OUTPUT изменяет общую громкость треков, DIRECT MONITOR — аппаратный мониторинг входного сигнала, OUTPUT LEVEL — громкость линейного выхода и выхода на наушники.
Чувствительность входа регулируется ручкой SENS. Индикация входного уровня отображается в софте рядом с программным фейдером, а на устройстве предусмотрен диодный индикатор перегрузки PEAK. Все реальные источники вынесены на отдельные кнопки: MIC 1 — встроенный стереомикрофон; MIC 2 — микрофонный XLR-вход; LINE — линейный; GUITAR/BASS — высокоимпедансный Hi-Z-вход. Кнопка TUNER запускает встроенный тюнер.
С кнопками выбора источника сигнала на корпусе есть один фокус: можно нажать одновременно MIC 2 и GUITAR/BASS — в таком случае запись производится одновременно с двух входов. Дорожки, на которые будет производиться запись, также можно выбрать как одну (для двух входов они буду суммироваться), так и две сразу (параллельная запись двух источников на две разные дорожки). Индикация отобразит маршрутизацию по факту.
![](roland/vs-20/tuner.png)

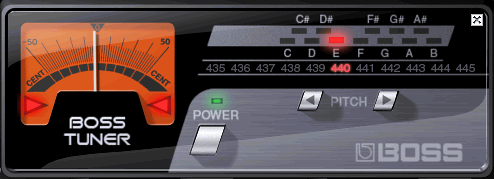

Простенький, стилизованный под стрелочный тюнер из настроек имеет только изменяемую опорную частоту. Тюнер достаточно быстрый и, безусловно, поможет любому инструменталисту.

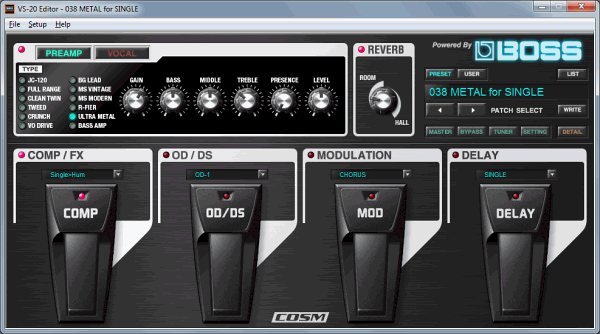

Аппаратные эффекты COSM (Composite Object Sound Modeling), представляющие в данном устройстве наибольший интерес, отображаются при нажатии на кнопку COSM. Регулировка различных параметров эффектов осуществляется в программной оболочке VS-20 Editor.
![](roland/vs-20/boss-small.png)

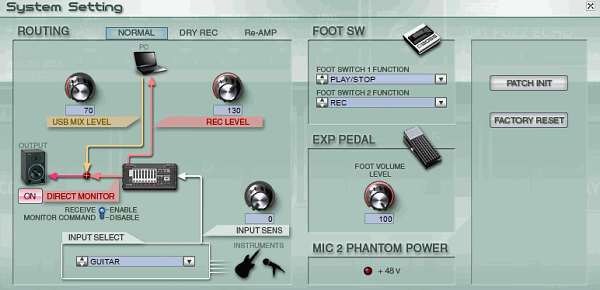

Программа VS-20 Editor может работать вместе с секвенсором, а также отдельно. При использовании с секвенсором, доступны разные варианты роутинга сигнала. В первом случае сигнал с входа пишется в секвенсор после обработки эффект-процессором. Режим Re-AMP может пригодится для последующей обработки чистой дорожки. В соответствующих настройках имеется наглядная схема каждого из них.
![](roland/vs-20/boss-settings.png)
Здесь же можно назначить ножным педалям определенные функции и включить фантомное питание.
![](roland/vs-20/preamp.png)

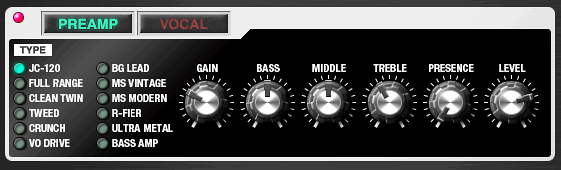

В левом верхнем углу представляется возможность выбора эмуляции различных приборов, реализованных аппаратным эффект-процессором с технологией COSM (Composite Object Sound Modeling). В списке доступно 12 вариантов. В этой секции также имеется четырехполосный эквалайзер.
![](roland/vs-20/vokal.png)

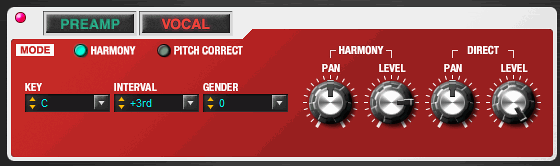

Вокальный вариант подразумевает два режима работы. В HARMONY осуществляется надстройка интервала. Выбирая тональность, интервал строится в рамках указанной гаммы. Надстроенному голосу можно изменять форманту и перемещать по панораме.
![](roland/vs-20/pitch.png)

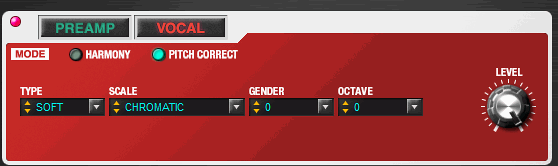

В режиме PITCH CORRECT происходит коррекция интонирования. Здесь имеется настройка интенсивности и характера воздействия и выбор типа гаммы, по ступеням которой происходит коррекция голоса.
На наш взгляд, качество используемых алгоритмов в вокальной секции приемлемое и в реальности вполне применимое.
Каждая из четырех педалей имеет свой набор эффектов. Одновременно можно использовать только один на каждую педаль.
![](roland/vs-20/comp.png)

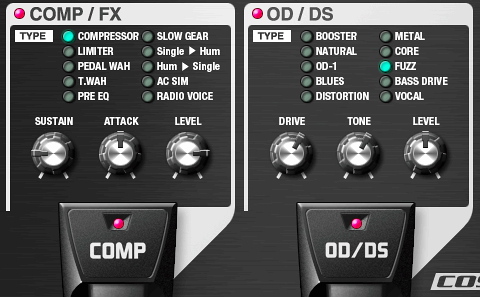

В первой секции COMP/FX находятся эффекты преимущественно динамической обработки: Compressor, Limiter, Pedal Wah, T. Wah, Pre EQ, Slow Gear, Single Hum, Hum Single, AC Sim, Radio Voice.
Педаль Overdrive/Distortion содержит эффекты искажений: Booster, Natural, OD-1, Blues, Distortion, Metal, Core, Fuzz, Bass Drive, Vocal.
![](roland/vs-20/mod.png)

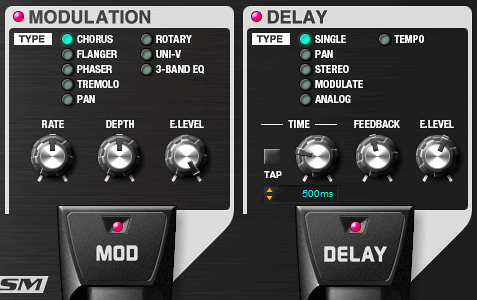

В педали MODULATION имеется: Chorus, Flanger, Phaser, Tremolo, Pan, Rotary, Uni-V, 3-band EQ.
Секция DELAY содержит Single, Pan, Stereo, Modulate, Analog, Tempo.
![](roland/vs-20/rever.png)

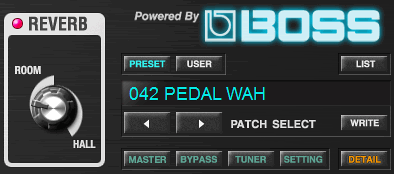

Кроме этого, имеется мастер эффект реверберации.
Как вы можете видеть, эффектов достаточно много, причем в продвинутом виде имеется возможность даже изменять некоторые параметры. Для менее сведующих пользователей есть простой вид отображения с большим набором предустановленных пресетов. Помимо 50-ти заводских установок, VS-20 Editor также позволяет создавать пользовательские.
Качество аппаратных эффектов, реализованных в V-Studio 20, позволяет добиться очень неплохого результата даже начинающему музыканту — никаких сложностей с настройкой оборудования не возникает. А благодаря простому и интуитивно понятному интерфейсу программной оболочки, адаптация происходит в очень короткое время. Безусловно, качество преобразователей в устройстве накладывает определенные рамки. Между тем аппаратные эффекты позволяют использовать устройство в полную силу даже на маломощных ноутбуках. Что касается управляющих контроллеров, то, на наш взгляд, в V-Studio20 это не является основным преимуществом. Куда важнее мобильность, простота использования и аппаратные эффекты.
на тестирование устройство V-Studio20
