Выход на локальный рынок продуктов под новой торговой маркой — особенно, если эта марка малоизвестная — всегда вызывает достаточно большой интерес как у простых покупателей, так и у специалистов, деятельность которых так или иначе связана с сегментом, в котором появляется новый продавец или торговая марка.
В данном материале мы как раз и познакомимся с решением компании ETG, которая не так давно вышла на российский рынок с некоторым перечнем продуктов, включающим, помимо блоков питания, акустические системы и другое оборудование.

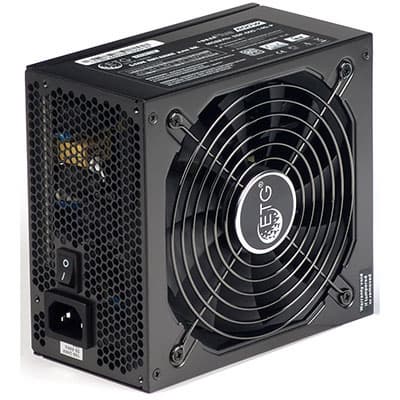

На русскоязычном сайте компании представлены три серии компьютерных блоков питания: Standart, Advanced и Premium. Мы взяли на тест младшую модель мощностью 600 ватт из старшей серии Premium.

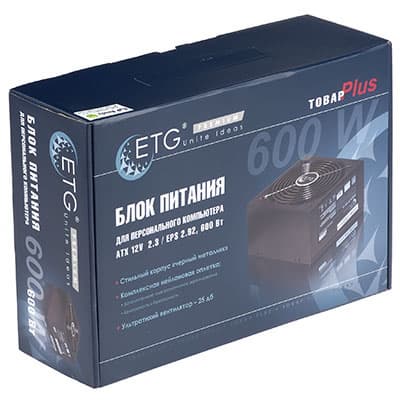

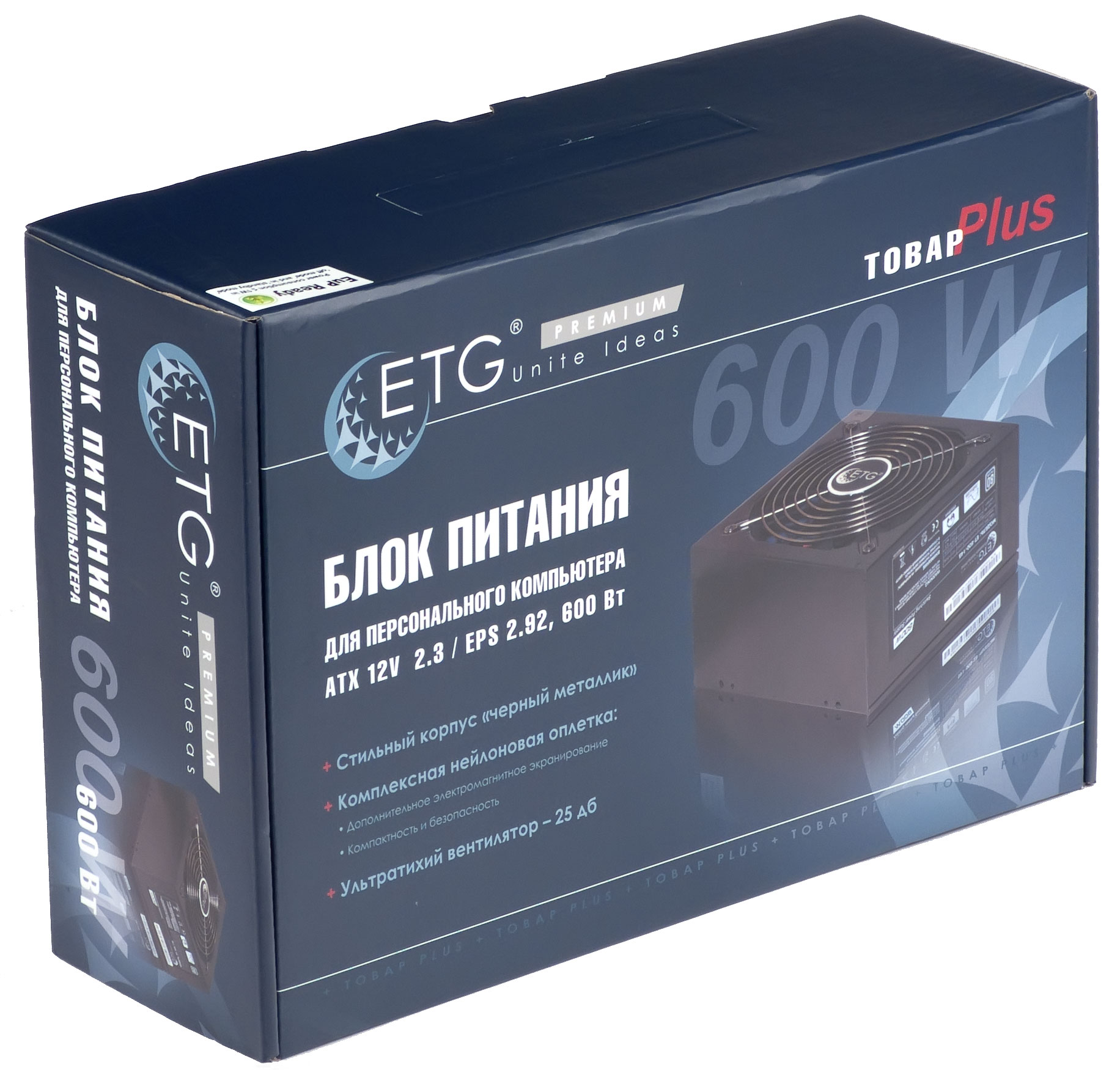

Блок питания поставляется в индивидуальной упаковке, предназначенной для розничной продажи, представляющей собой картонную коробку с матовой полиграфией. В целом упаковка выполнена на хорошем среднем уровне, типичном для среднебюджетных решений ведущих производителей. Что совершенно нетипично для упаковки компьютерного блока питания — так это нанесение надписей на коробку преимущественно на русском языке. Правда, удивляться этому факту не приходится, так как ETG — локальный российский бренд, который может себе позволить то, что неудобно или неэкономно для крупных интернациональных компаний. Скорее, удивление (в хорошем смысле этого слова) вызывает вид блока питания локального бренда в красочной розничной упаковке — это большая редкость.
Характеристики

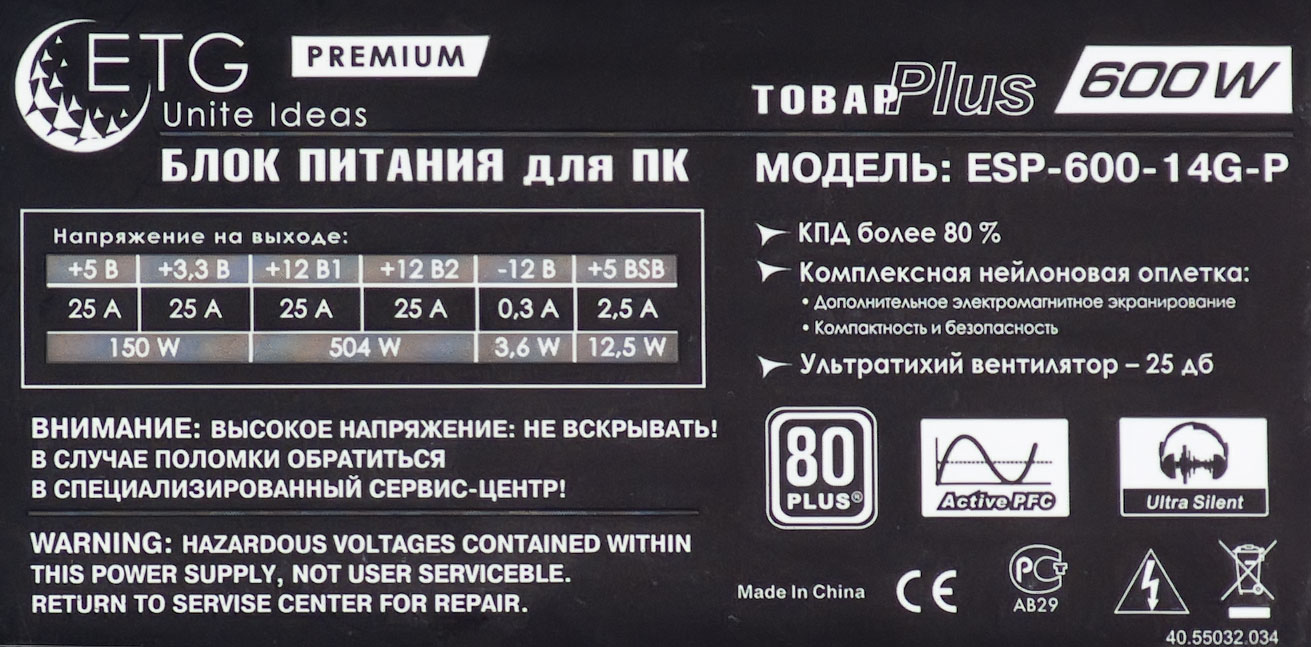

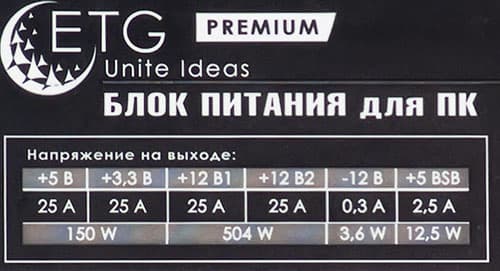

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 504 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 550 и 600 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,84, что является низким показателем для современных решений подобной мощности.
| Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | КНС12В | |||||||
| 3,3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 3,3&5V | 12V | Общая | ||
ATX12V ver. 2.3 180W | 13 | 14 | 10 | − | − | − | 80 | 120 | 175 | 0,686 |
ATX12V ver. 2.3 220W | 13 | 14 | 14 | − | − | − | 80 | 168 | 215 | 0,781 |
ATX12V ver. 2.3 270W | 19 | 15 | 17 | − | − | − | 97 | 204 | 265 | 0,77 |
ATX12V ver. 2.3 300W | 21 | 15 | 11 | 8 | − | − | 103 | 216 | 295 | 0,732 |
ATX12V ver. 2.3 350W | 21 | 15 | 11 | 14 | − | − | 103 | 264 | 345 | 0,765 |
ATX12V ver. 2.3 400W | 24 | 15 | 17 | 14 | − | − | 120 | 300 | 395 | 0,76 |
ATX12V ver. 2.3 450W | 24 | 15 | 17 | 16 | − | − | 120 | 360 | 445 | 0,81 |
EPS12V ver. 2.91 550W | 24 | 24 | 16 | 16 | 14 | 8 | 140 | 492 | 550 | 0,895 |
| ETG 600 Premium | 25 | 25 | 25 | 25 | − | − | 150 | 504 | 600 | 0,84 |
EPS12V ver. 2.91 600W | 24 | 24 | 16 | 16 | 16 | 16 | 140 | 576 | 600 | 0,96 |
EPS12V ver. 2.91 650W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 624 | 650 | 0,96 |
EPS12V ver. 2.91 700W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 672 | 700 | 0,96 |
EPS12V ver. 2.91 750W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 720 | 750 | 0,96 |
EPS12V ver. 2.91 800W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 768 | 800 | 0,96 |

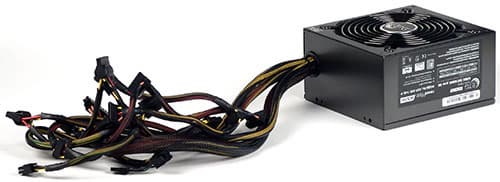

Длина проводов и количество разъемов
- до основного разъема АТХ — 46 см
- до процессорного разъема 8 pin SSI — 56 см, плюс еще 16 см до разъема ATX12V (итого около 72 см)
- до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 41 см, плюс еще 15 см до второго такого же разъема
- до первого разъема SATA Power Connector — 42 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
- до первого разъема SATA Power Connector — 42 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
- до разъема Peripheral Connector (молекс) — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD
| Наименование разъема | Количество коннекторов | Примечание | |
| всего | съемных | ||
| 24 pin Main Power Connector | 1 | − | неразборный |
| 4 pin 12V Power Connector | − | − | |
| 8 pin SSI Processor Connector | 1 | − | разборный |
| 6 pin PCI-E 1.0 VGA Power Connector | − | − | |
| 8 pin PCI-E 2.0 VGA Power Connector | 2 | − | разборные |
| 4 pin Peripheral Connector | 3 | − | эргономичные |
| 15 pin Serial ATA Connector | 6 | − | |
| 4 pin Floppy Drive Connector | 1 | − | |
Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 65 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора ATX12V около 72 см. Таким образом, с большинством современных корпусов проблем быть не должно.
Количество разъемов и их размещение на жгутах проводов если и не является оптимальным, то во всяком случае вплотную приближается к таковому на сегодняшний день для блока питания подобной мощности. Конечно, было бы несколько лучше, если бы разъемы SATA Power были распределены по 4 (HDD) и 2 (ODD) штуки на жгут, но это не настолько критичный фактор, чтобы придавать ему большое значение. Размещение восьмиконтактных разъемов для питания видеокарты на одном жгуте является неидеальным решением, особенно для блока питания, предназначенного для высокопроизводительных систем.
Конструкция

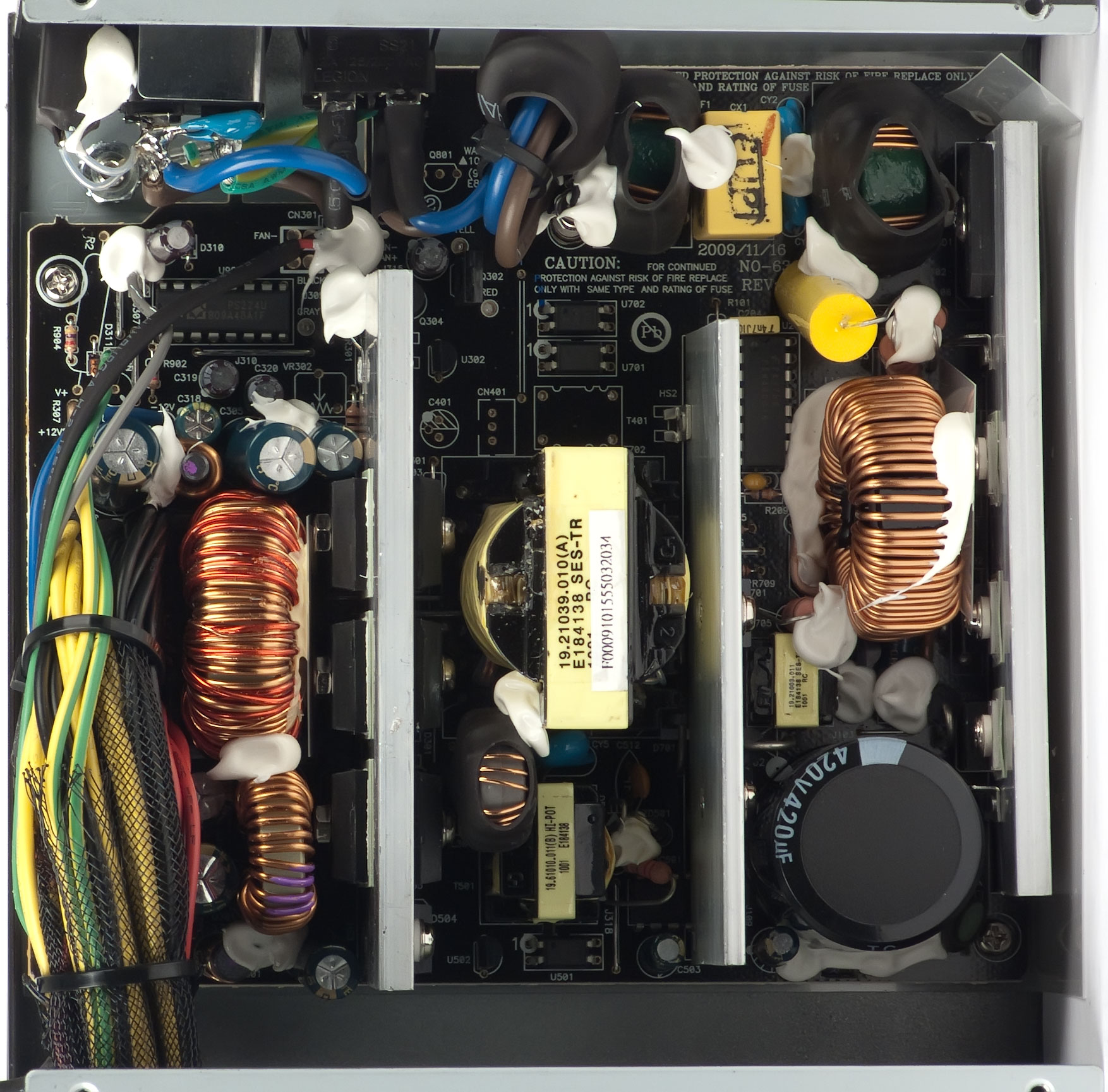

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений.
В накопителе входного выпрямителя установлен конденсатор емкостью 420 мкФ (420 В), произведен конденсатор тайваньской компанией Teapo.
Все конденсаторы, установленные в выходном каскаде, произведены компанией Teapo и рассчитаны на максимальную температуру 105 °C.
Все полупроводниковые элементы установлены на трех радиаторах, представляющих собой плоские алюминиевые пластины без оребрения. Радиаторы элементов APFC и выходных диодных сборок имеют толщину 5 мм, радиатор ключевых транзисторов основного инвертора имеет толщину 3 мм. Радиаторы имеют вполне типичные размеры для блока питания подобной мощности.

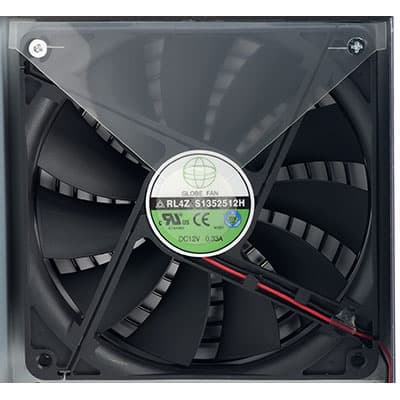

В блоке питания установлен вентилятор RL4S1352512H типоразмера 135 мм производства компании Globe Fan. Данный вентилятор выполнен на основе подшипника скольжения. Использование вентилятора на подобном подшипнике не является оптимальным в столь термонагруженном узле, которым является блок питания, из-за низкого ресурса подобных вентиляторов при повышенных температурах.
На вентиляторе установлена пластиковая накладка трапециевидной формы, призванная оптимизировать воздушный поток. Она с одной стороны закреплена двумя винтами, а с другой — надежно приклеена к вентилятору.
Конструкция системы охлаждения блока питания выполнена из бюджетных компонентов, однако стоить отметить наличие попыток разработчиков максимально оптимизировать систему охлаждения без замены ключевых компонентов, то есть «малой кровью».
В целом блок питания основан на среднебюджетной платформе (предположительно — HPC), в нем использованы бюджетные компоненты среднего уровня (тайваньские конденсаторы, вентилятор).
| Характеристики | |
| Максимальная выходная мощность | 600 Вт |
| Рабочий диапазон входных напряжений | расширенный |
| Наличие и тип ККМ (PFC) | есть, активный (APFC) |
| Длина корпуса | 160 мм |
| Масса (без упаковки) | 1,9 кг |
| Типоразмер вентилятора | 135 мм |
| Модель вентилятора | Globe Fan RL4S1352512H |
| Подключение вентилятора | двухпроводное |
| Пластиковая накладка на вентиляторе (дефлектор) | есть (25%) |
| Решетка перед вентилятором | проволочная |
| Количество радиаторов | 3 |
| Толщина основания радиаторов | 5/3/5 мм |
| Линейные размеры основания | 100×40, 90×40 и 100×40 мм |
| Производитель конденсаторов | Teapo |
| Наличие выключателя сетевого питания | есть |
| Наличие защитной втулки в отверстии для проводов | есть |
| Подсветка | нет |
Тестирование блока питания
Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.
| Обозначение размера отклонений выходных напряжений от номинала | ||
| Цвет | Диапазон отклонения | Качественная оценка |
| 1 процент | отлично | |
|---|---|---|
| 2 процента | очень хорошо | |
| 3 процента | хорошо | |
| 4 процента | удовлетворительно | |
| 5 процентов | плохо | |
| более пяти процентов | неудовлетворительно | |
Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.
| Отклонения значений выходных напряжений от номинала | |||
| +3,3VDC | +5VDC | +12VDC | |
 |  |  |  |
| 12V Power, W — Мощность по шине +12VDC, Вт | |||
| 3,3V | 5V | 12V | Общая | |
| По всей полуплоскости | хорошо | удовлетворительно | плохо | 1,57 (плохо) |
| В рабочем диапазоне | очень хорошо | отлично | хорошо | 3,57 (хорошо) |
По результатам тестирования, выходные параметры блока питания ETG ESP-600-14GP, при типичном для современных систем распределении потребляемой мощности по каналам, находятся на хорошем уровне. Максимальные отклонения выходных напряжений в данном диапазоне не превышают трех процентов от номинала. При нетипичных нагрузках отклонения значений напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона. Однако происходит это только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться практически невозможно.
Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.
Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.
В нашем случае мощность, рассчитанная по данной формуле, составила 546 ватт.
Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.
В данном случае КМК = 546/600 = 0,91
В лучшем случае подобное значение можно считать удовлетворительным для современного блока питания. Низкий показатель данного коэффициента демонстрирует, что производитель добирает недостаточную мощность по основной шине +12VDC за счет менее востребованных линий 3,3&5V.
Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и расчете коэффициента полезного действия и коэффициента мощности.
| Средний КПД блока питания | ||
| Диапазон мощности | Значение | Оценка |
| Полный | 81,8 | хорошо |
| 50—250 Вт | 82,9 | очень хорошо |
| 100—500 Вт | 84 | очень хорошо |
КПД данной модели находится в целом на довольно среднем уровне для современных решений.

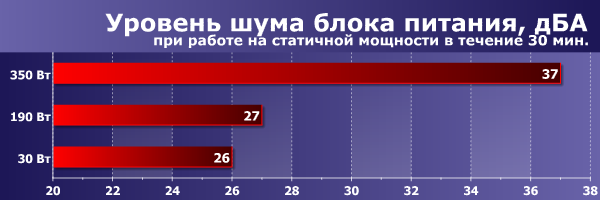

Измерение уровня шума
Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Акустическая эргономика данной модели находится в целом на хорошем уровне. Это значит, что на низкой и средней мощности уровень шума от работы ETG 600 Premium будет не заметен или малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звуко-шумовой оптимизации. Тем не менее, для построения систем со сверхнизким уровнем шума эта модель непригодна.
Позиционирование и рекомендации по использованию
Существенным достоинством данной модели является длина проводов до коннектора питания процессора, составляющая около 72 сантиметров, что позволяет устанавливать этот БП в подавляющее большинство современных корпусов — без риска того, что пользователь не сможет подключить все разъемы на системной плате к блоку питания без применения дополнительных удлинителей.
С учетом того, что остальные параметры находятся на среднем или чуть выше среднего уровня, ETG 600 Premium может быть интересен покупателям, собирающимся приобрести относительно недорогой продукт с достаточно удачным набором потребительских качеств.
Итоги
В целом БП ETG 600 Premium произвел довольно положительное впечатление. Правда, тут стоит отметить, что слово Premium в названии модели — это по сути маркетинговый ход производителя, так как к современному премиум-классу решений мощностью 600-650 Вт данная модель никакого отношения не имеет. С учетом электрических параметров и набора потребительских качеств, рассмотренный БП может успешно конкурировать со среднебюджетными решениями мощностью 520-580 Вт (преимущественно геймерской ориентации) различных производителей, со стоимостью 60—80 долларов.
