Блок питания Enhance ATX-0260GA относится к серии ATX. В данной серии представлено 20 моделей мощностью от 300 до 1000 Вт, организованных в семь подсерий. Несколько из них уже были протестированы нами ранее и оставили достаточно неоднозначное впечатление.
В данном материале мы познакомимся со старшей моделью подсерии ATX-02xx, которая весьма широко представлена на российском рынке.

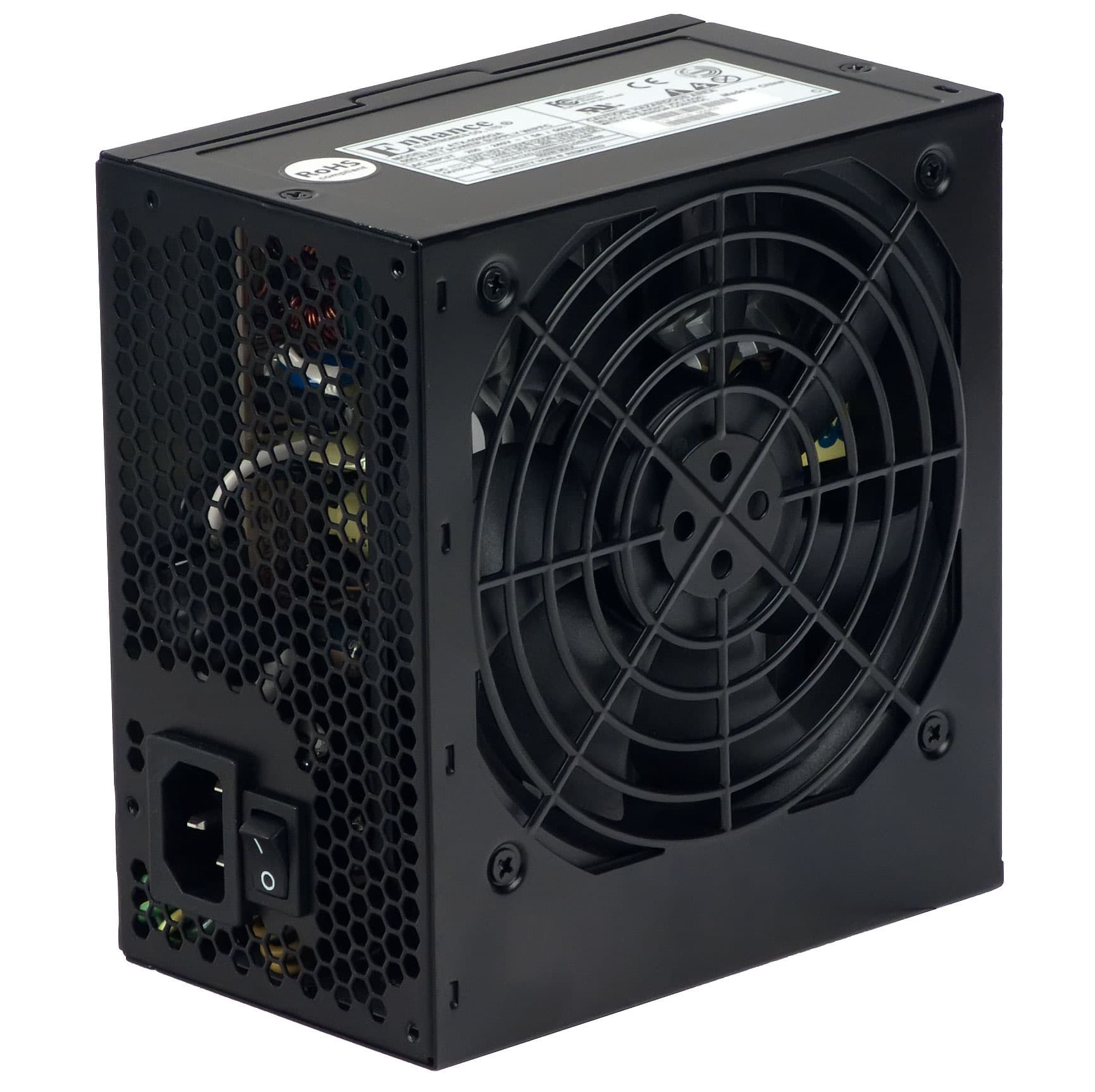

Попавший к нам блок питания был упакован в целлофановый пакет и не имел какой-либо дополнительной комплектации.
Характеристики

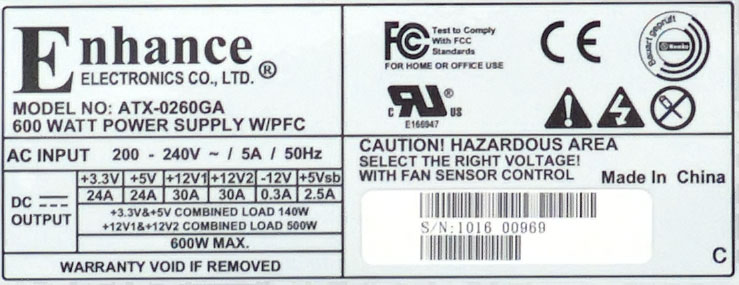

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 500 Вт. Данная величина хоть и находится между соответствующими значениями типовых блоков питания мощностью 550 и 600 Вт, но по факту минимально превышает первое значение. Соотношение мощности по шине +12VDC и полной мощности составляет 0,83, что является низким показателем для современных решений подобной мощности.
Наименование блока питания | Максимальный ток, А | Максимальная мощность, Вт | КНС12В | |||||||
3,3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 3,3&5V | 12V | Общая | ||
ATX12V ver. 2.3 180W | 13 | 14 | 10 | − | − | − | 80 | 120 | 175 | 0,686 |
ATX12V ver. 2.3 220W | 13 | 14 | 14 | − | − | − | 80 | 168 | 215 | 0,781 |
ATX12V ver. 2.3 270W | 19 | 15 | 17 | − | − | − | 97 | 204 | 265 | 0,77 |
ATX12V ver. 2.3 300W | 21 | 15 | 11 | 8 | − | − | 103 | 216 | 295 | 0,732 |
ATX12V ver. 2.3 350W | 21 | 15 | 11 | 14 | − | − | 103 | 264 | 345 | 0,765 |
ATX12V ver. 2.3 400W | 24 | 15 | 17 | 14 | − | − | 120 | 300 | 395 | 0,76 |
ATX12V ver. 2.3 450W | 24 | 15 | 17 | 16 | − | − | 120 | 360 | 445 | 0,81 |
EPS12V ver. 2.91 550W | 24 | 24 | 16 | 16 | 14 | 8 | 140 | 492 | 550 | 0,895 |
Enhance ATX-0260GA | 24 | 24 | 30 | 30 | − | − | 140 | 500 | 600 | 0,84 |
EPS12V ver. 2.91 600W | 24 | 24 | 16 | 16 | 16 | 16 | 140 | 576 | 600 | 0,96 |
EPS12V ver. 2.91 650W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 624 | 650 | 0,96 |
EPS12V ver. 2.91 700W | 24 | 30 | 16 | 16 | 16 | 16 | 170 | 672 | 700 | 0,96 |
EPS12V ver. 2.91 750W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 720 | 750 | 0,96 |
EPS12V ver. 2.91 800W | 24 | 30 | 16 | 16 | 16 | 18 | 170 | 768 | 800 | 0,96 |

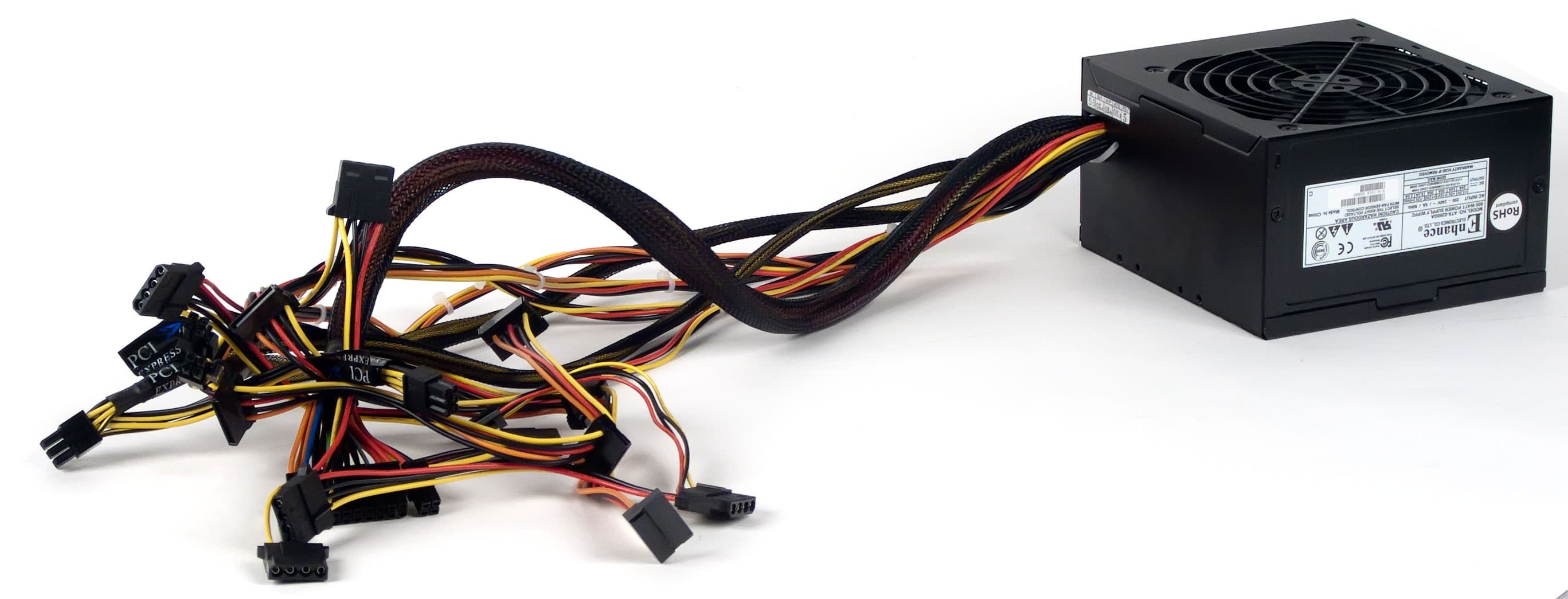

Длина проводов и количество разъемов
- до основного разъема АТХ — 55 см
- до процессорного разъема 8 pin SSI — 57 см
- до первого разъема питания видеокарты PCI-E 1.0 VGA Power Connector — 51 см, плюс 15 см до второго такого же разъема
- до первого разъема SATA Power Connector — 52 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
- до первого разъема SATA Power Connector — 52 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
- до первого разъема Peripheral Connector (молекс) — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD
- до первого разъема Peripheral Connector (молекс) — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
Наименование разъема | Количество коннекторов | Примечание | |
всего | съемных | ||
24 pin Main Power Connector | 1 | − | разборный |
4 pin 12V Power Connector | − | − | |
8 pin SSI Processor Connector | 1 | − | разборный |
6 pin PCI-E 1.0 VGA Power Connector | 2 | − | |
8 pin PCI-E 2.0 VGA Power Connector | − | − | |
4 pin Peripheral Connector | 6 | − | |
15 pin Serial ATA Connector | 6 | − | |
4 pin Floppy Drive Connector | 1 | − |
Количество разъемов является вполне достаточным для системного блока питания среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power, то есть порядка 8 штук на трех жгутах, а также размещение разъемов для питания видеокарт на индивидуальных жгутах. Также несколько излишним выглядит количество разъемов Peripheral Connector (молекс): в современном системном блоке найти в таком количестве потребителей с подобным разъемом питания довольно затруднительно. По сути, сегодня запитать от разъемов Peripheral Connector можно лишь некоторые накопители (например, внутренние картоводы), платы расширения (например, звуковые карты), а также различные универсальные панели и контроллеры вентиляторов. Однако, несмотря на внушительный на первый взгляд перечень, в большинстве системных блоков количество подобных устройств стремится к нулю, поэтому в реальности достаточно 2-3 разъемов на двух жгутах.
По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов вполне стандартна для данной ценовой категории. Длина проводов до коннектора питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 55 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно для большинства компактных корпусов с нижним расположением блока питания.
Конструкция
Тестируемый блок питания оснащен активной схемой коррекции коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 В, так что у владельцев некоторых маломощных ИБП могут возникнуть определенные проблемы с эксплуатацией данного БП. Во всех остальных случаях наличие APFC и расширенного диапазона питающих напряжений можно считать достоинством.
Во входном выпрямителе установлен высоковольтный конденсатор емкостью 330 мкФ производства компании Su’scon, рассчитанный на максимальную рабочую температуру 105 градусов, тогда как обычно для блоков питания подобной мощности используются конденсаторы (или батарея) емкостью 380—420 мкФ или более емкие. Использование конденсатора с более высокими рабочими температурами обусловлено особенностью установки конденсатора, которая заключается в том, что его верхняя часть практически упирается в лепестки радиатора ключевых транзисторов, что обеспечит дополнительный нагрев конденсатора и снижение его срока службы.
Все конденсаторы в выходном каскаде, насколько об этом можно судить визуально, рассчитаны на максимальную температуру 105 градусов и произведены тайваньской компанией Teapo.

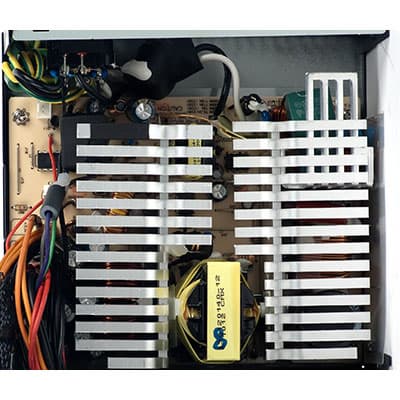

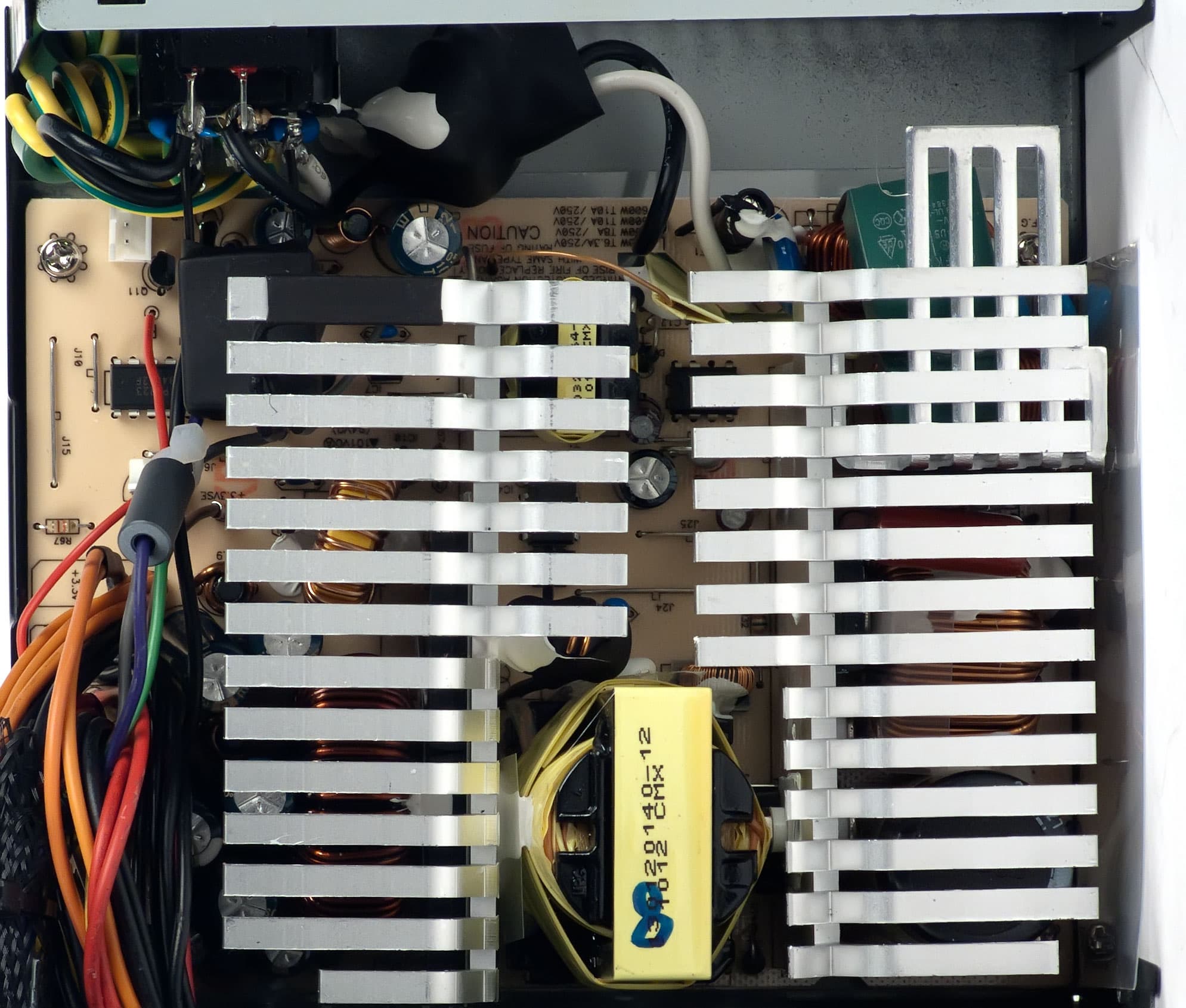

Основные полупроводниковые элементы установлены на двух довольно габаритных радиаторах Т-образной формы и основанием толщиной около 3 мм. Входная диодная сборка установлена на отдельный небольшой теплоотвод. Радиаторы практически полностью перекрывают расположенные рядом с ними элементы (трансформаторы, дроссели, конденсаторы), что затрудняет и ухудшает охлаждение последних. Радиаторы имеют постоянную толщину на всем протяжении, что должно положительно сказаться на равномерности их прогрева и отводе тепла от охлаждаемых элементов в целом.
Заполнение элементами внутреннего объема блока питания находится скорее на среднем уровне, причем это касается и участка выходного каскада, где это достигается из-за небольшого количества конденсаторов и их компактных размеров, а также из-за небольшого количества проводов, идущих от основной платы, что в целом неудивительно для бюджетной модели и вполне типично. Вместе с тем, как мы уже отмечали, в блоке питания установлены достаточно габаритные радиаторы.

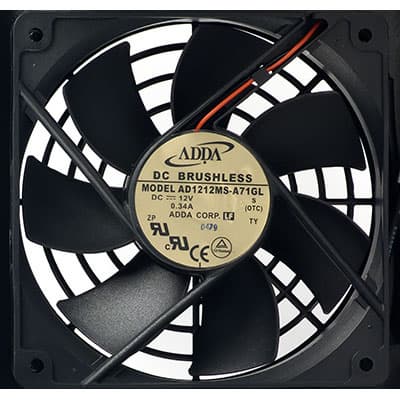

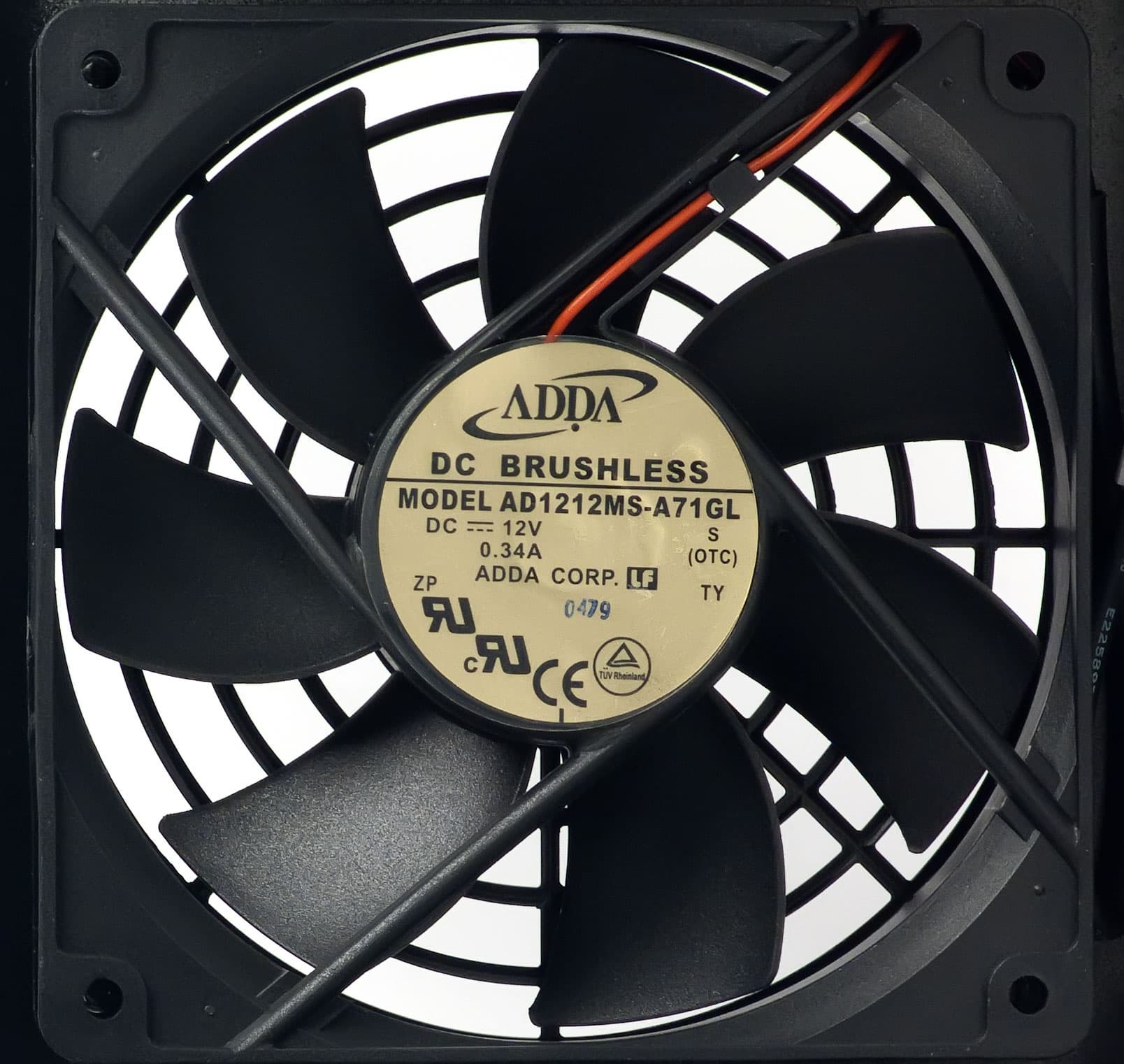

В блоке питания установлен нагнетающий вентилятор ADDA AD1212MS-A71GL производства компании ADDA Corporation. Вентилятор имеет типоразмер 120 мм и установлен под проволочной решеткой. Судя по маркировке, вентилятор имеет средние обороты и основан на подшипнике скольжения. Стоит отметить, что применение вентиляторов на подшипниках скольжения не является оптимальным решением в столь термонагруженном узле, которым является блок питания.
Характеристики | |
Максимальная выходная мощность | 600 Вт |
Рабочий диапазон входных напряжений | расширенный |
Наличие и тип ККМ (PFC) | есть, активный (APFC) |
Длина корпуса | 140 мм |
Масса (без упаковки) | 1,7 кг |
Типоразмер вентилятора | 120 мм |
Модель вентилятора | ADDA AD1212MS-A71GL |
Подключение вентилятора | двухпроводное |
Пластиковая накладка на вентиляторе (дефлектор) | нет |
Решетка перед вентилятором | проволочная |
Количество радиаторов | 2 |
Толщина основания радиаторов | 3,5 мм |
Линейные размеры основания | 95×40 |
Производитель конденсаторов | Su’scon, Teapo |
Наличие выключателя сетевого питания | есть |
Наличие защитной втулки в отверстии для проводов | нет |
Подсветка | нет |
Тестирование блока питания
Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.
Обозначение размера отклонений выходных напряжений от номинала | ||
Цвет | Диапазон отклонения | Качественная оценка |
1 процент | отлично | |
---|---|---|
2 процента | очень хорошо | |
3 процента | хорошо | |
4 процента | удовлетворительно | |
5 процентов | плохо | |
более пяти процентов | неудовлетворительно |
Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.
Отклонения значений выходных напряжений от номинала | |||
+3,3VDC | +5VDC | +12VDC | |
![]() | ![]() | ![]() | ![]() |
12V Power, W — Мощность по шине +12VDC, Вт |
3,3V | 5V | 12V | Общая | |
По всей полуплоскости | очень хорошо | неудовлетворительно | неудовлетворительно | 0,57 (неудовлетворительно) |
В рабочем диапазоне | отлично | очень хорошо | очень хорошо | 4,14 (очень хорошо) |
При типичном для современных систем распределении потребляемой мощности по каналам отклонения напряжений от номинала находятся в двухпроцентном диапазоне для каналов +12VDC и +5VDC и в однопроцентном диапазоне для +3,3VDC — это весьма достойный результат. При нетипичных нагрузках отклонения напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона.
Нужно отметить, что схожую картину мы наблюдали при тестировании блоков питания Enhance ATX-0250GA и ATX-0255GA, однако в данном случае полученные результаты несколько лучше.
Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.
Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.
В нашем случае мощность, рассчитанная по данной формуле, составила 542 ватта.
Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.
В данном случае КМК = 542/600 = 0,903
В лучшем случае подобное значение можно считать удовлетворительным для современного блока питания. Низкий показатель данного коэффициента демонстрирует, что производитель добирает недостаточную мощность по основной шине +12VDC за счет менее востребованных линий 3,3&5V.

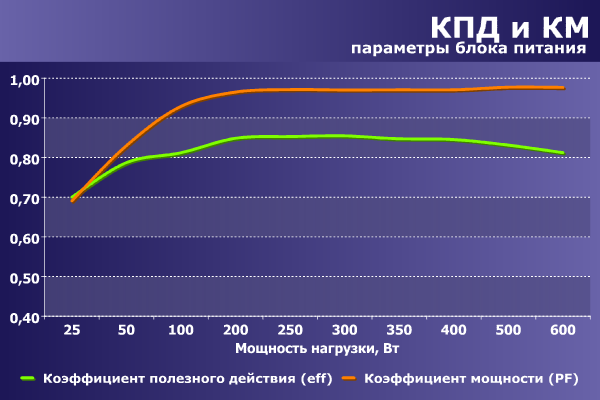

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.
Средний КПД блока питания | ||
Диапазон мощности | Значение | Оценка |
Полный | 81,9 | хорошо |
50—250 Вт | 83,1 | очень хорошо |
100—500 Вт | 83,8 | очень хорошо |
КПД данной модели находится на среднем уровне для современных решений, он вполне сравним с результатами блока питания Enhance ATX-0255GA и несколько выше, чем у ATX-0250GA.
Измерение уровня шума
Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
По акустической эргономике мы также наблюдаем определенный паритет с моделью Enhance ATX-0255GA, а ATX-0250GA несколько отстает по данному параметру.
Уровень шума при работе на низкой и типичной мощности находится немного ниже среднего уровня и вполне комфортен с точки зрения эксплуатации в жилых и офисных помещениях в дневное время суток. Таким образом, данная модель малопригодна для систем со сверхнизким уровнем шума малой мощности, а вот для производительных систем, с классическими воздушными кулерами, уровень шума блока питания вряд ли как-то заметно скажется на общем уровне шума системы при работе последней в типичных условиях.
Позиционирование и рекомендации по использованию
На вопрос, для чего и кому может понадобиться бюджетный блок питания мощностью 600 ватт, ответить будет непросто, так как нужды в подобной мощности при таком наборе разъемов нет. Хотя есть пользователи, которые, к примеру, предпочитают иметь трехкратный запас по мощности. Многое будет зависеть и от стоимости данной модели в конкретной торговой точке, так как электрические параметры у Enhance ATX-0260GA немного лучше, чем у ATX-0255, и заметно лучше, чем у ATX-0250, но и превозносить их особо не стоит, они далеки от идеала в целом. С точки зрения акустической эргономики, данный блок питания также неплох и чуть лучше среднего уровня. Хотя, безусловно, при желании можно найти модели других производителей пусть и с не столь большой максимальной мощностью, но с более удачным набором потребительских качеств.
Итоги
Данная модель представляет собой вполне типичное бюджетное решения без каких-либо изысков и заметных преимуществ, с приемлемыми электрическими параметрами и акустической эргономикой, находящейся на уровне чуть лучше среднего показателя.
