Корпус SilverStone SUGO SG08

Линейка компьютерных корпусов SUGO от компании SilverStone насчитывает больше десятка моделей разной степени миниатюрности. Данный обзор посвящен корпусу SilverStone SUGO SG08 — это одна из самых крупных моделей, чьи пропорции по ширине и высоте недалеко ушли от квадрата. И хотя корпус предусматривает установку только Mini-ITX системных плат, в нем вполне можно собрать производительную рабочую станцию или игровую машину благодаря двум слотам для плат расширения длиной до 310 мм, возможности установить процессорный кулер высотой до 117 мм и мощному комплектному блоку питания на 600 Вт.

Шасси и габариты корпуса почти не отличаются от близкого родственника по линейке SUGO — модели SG07. Разница, по большому счету, заключается только в дизайне передней панели: у SG08 это практически цельная плита из крашенного алюминия толщиной в 1 см — дорого и монументально. Корпус поставляется лишь в одном варианте расцветки — черном.

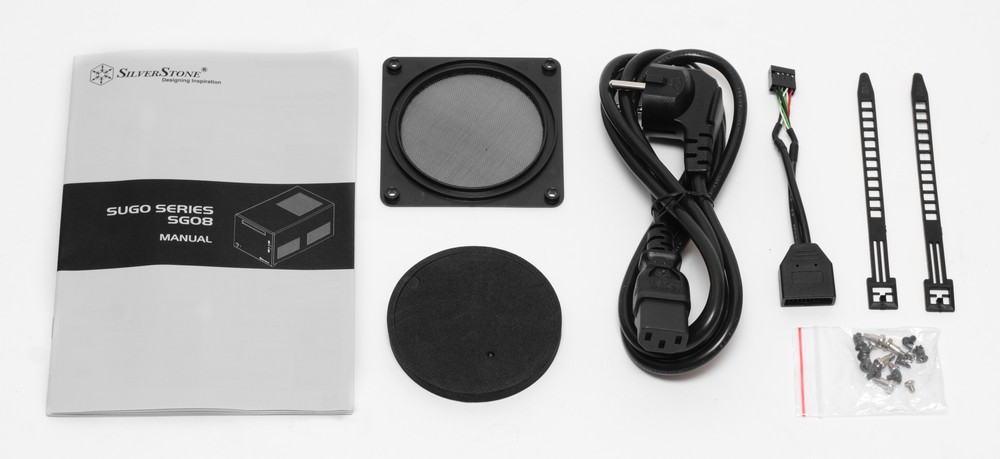

SilverStone SUGO SG08 упакован в большую коробку из качественного картона с цветной полиграфией. Комплект поставки помимо самого корпуса и блока питания включает в себя:

• Один корпусной вентилятор типоразмера 180 мм;
• Инструкцию по сборке в том числе на русском языке;
• Дополнительный пылевой фильтр для зоны видеокарты;
• Переходник с колодки USB 3.0 на USB 2.0;
• Кабель питания и набор крепежных винтов;
• Две резиновые стяжки многоразового использования.

Инструкция по сборке представляет собой полноценную книжку формата А5, в ней можно найти немало действительно полезных советов по правильной сборке ПК в данном корпусе, а также список совместимого и рекомендуемого оборудования.

Компоновка

Корпус представляет собой однообъемную конструкцию с нижнерасположенным блоком питания в непосредственной близости от передней стенки шасси. Системная плата крепится на нижнюю стенку шасси, а все накопители и оптический привод ноутбучного формата размещаются над блоком питания.

Компоновка вполне стандартная для подобного форм-фактора, её уже много лет применяет как SilverStone, так и другие компании. Высота корпуса вполне достаточна для обеспечения хорошего охлаждения даже мощному и горячему CPU/APU, а большая глубина SUGO SG08 позволяет рассчитывать на установку практически любой топовой видеокарты длиной до 310 мм.

Конструкция

Габариты SilverStone SUGO SG08 — 351 (Г) × 222 (Ш) × 190 (В) мм. Вес корпуса вместе с блоком питания составляет 6 кг. Само шасси выполнено из в меру прочной стали толщиной 0,6 мм, при этом никаких дребезгов и прочих паразитных призвуков во время работы зафиксировано не было.

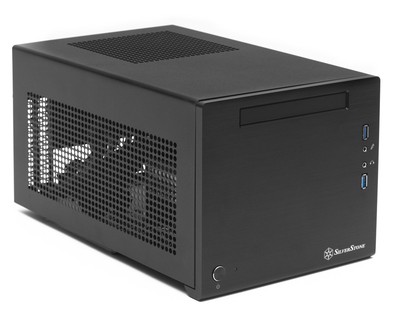

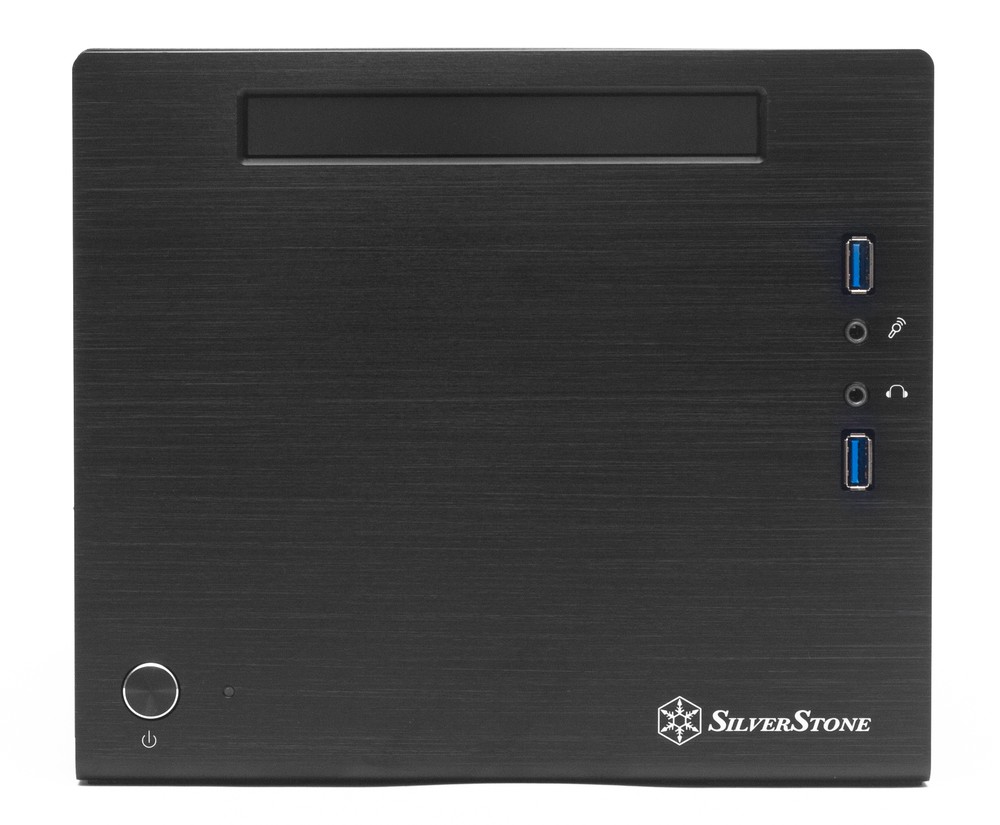

Передняя панель выполнена из алюминиевой пластины толщиной 1 см. Она выкрашена в черный цвет и является несъемной. В верхней части передней панели установлена тонкая заглушка для установки оптического привода ноутбучного формата. Два порта USB 3.0 и стандартный набор аудиоразъемов расположены справа, к их качеству и удобству расположения трудно придраться.

Большая круглая кнопка включения находится в нижнем левом углу. Ход кнопки относительно большой и упругий, она нажимается с приятным щелчком. Рядом с кнопкой Power расположен один светодиод, отвечающий за сигнал POWER и активность HDD одновременно — он всегда светит тусклым синим светом, а в моменты обращения к жесткому диску свечение становится более ярким.

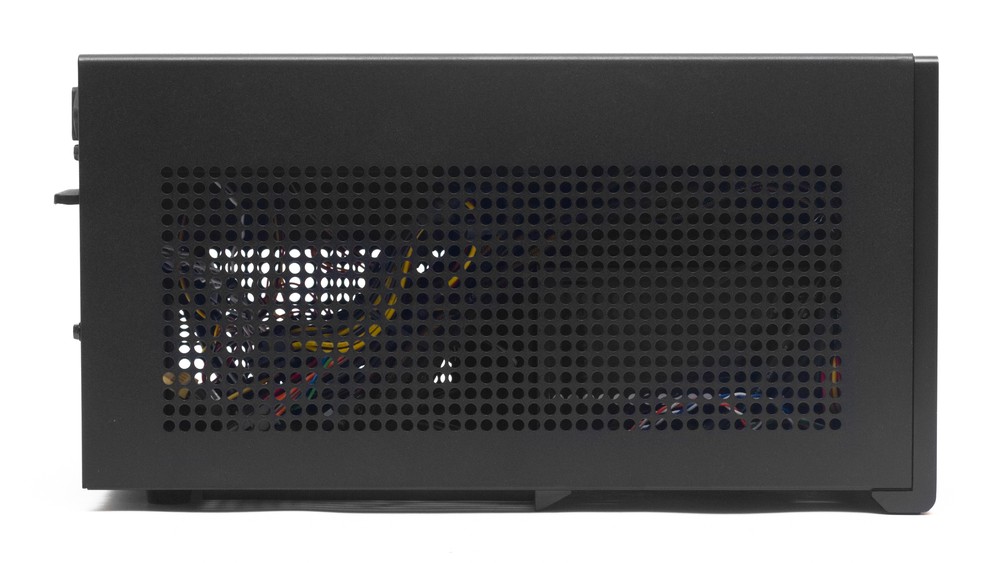

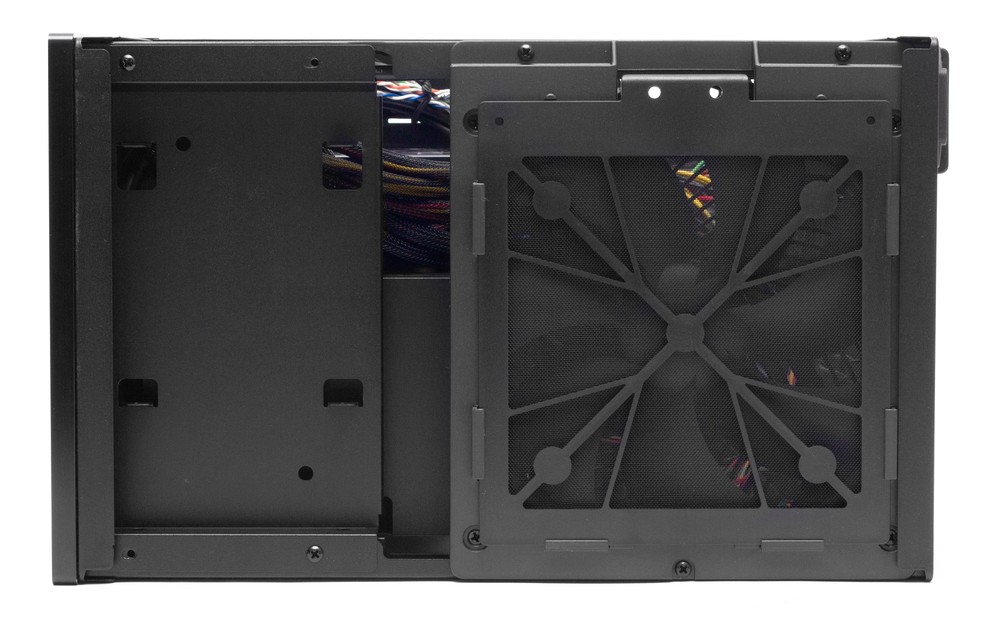

Верхняя и боковые стенки корпуса представляют собой единый П-образный кожух. В задней части верхней панели находится перфорированная область, под которой скрывается единственный корпусной вентилятор типоразмера 180 мм. Есть перфорация и на обоих боковых стенках: большей площади на левой стенке в зоне графического ускорителя и значительно меньше на правой стенке для лучшего отвода горячего воздуха из зоны центрального процессора.

При этом на задней стенке вентиляционные отверстия практически отсутствуют, зато именно здесь находится небольшая неприметная кнопка RESET, что явно сделано в угоду дизайну, так как пользоваться ей будет явно не очень удобно даже при размещении корпуса на столе, благо делать это нужно крайне редко. Здесь же на задней стенке находится двухпозиционный переключатель скорости вращения корпусного вентилятора, регулировать его часто нет никакого смысла, разве что ставить высокие обороты в летнее время года и понижать в холодный сезон.

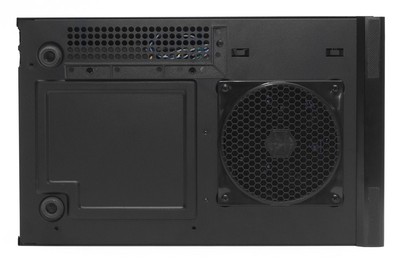

На нижней стенке корпуса расположен съемный пылевой фильтр блока питания. Роль передней ножки выполняет единая пластиковая полоска с резиновыми вставками по краям, а задние ножки выполнены из мягкой резины. Ножки корпуса достаточно высокие, что облагчает забор холодного воздуха вентилятора блока питания — это должно благоприятно повлиять на исходящий от БП шум и немного улучшить охлаждение.

Система вентиляции

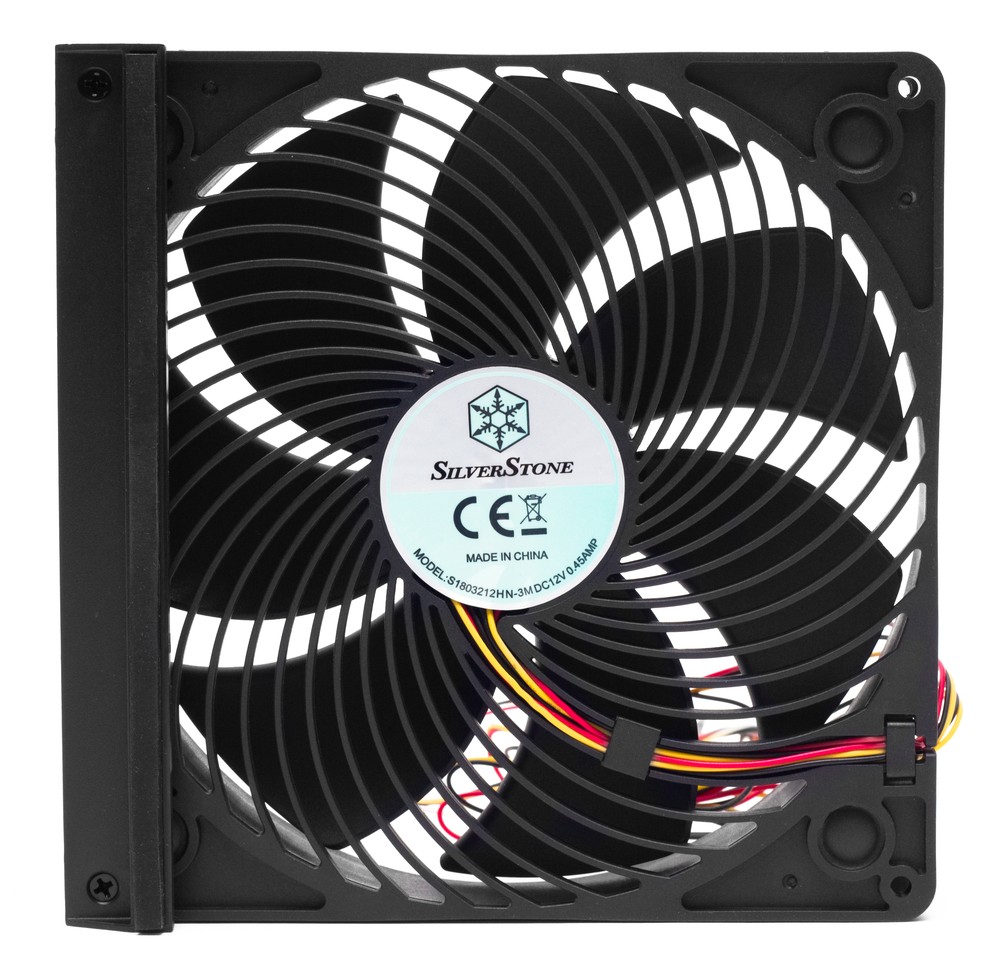

За поддержание оптимальной температуры в корпусе отвечает большой нагнетающий вентилятор, установленный на верхней стенке. Он носит слегка пугающее название Air Penetrator, но также известен под более прозаичным названием AP181. По умолчанию вентилятор вращается со скоростью 1200 об/мин, но её можно понизить с помощью переключателя на задней панели до 700 об/мин.

Поскольку вентилятор работает на вдув, над ним установлен съемный пылевой фильтр из мелкоячеистой синтетической сетки. Для снятия фильтра необходимо демонтировать основной П-образный кожух, что не очень удобно. Второй предустановленный фильтр из аналогичного материала стоит на нижней стенке и защищает блок питания от засасывания лишней пыли. Держится фильтр на 4 винтах под крестовую отвертку, поэтому его демонтаж также займёт относительно много времени.

Третий пылевой фильтр идет в комплекте поставки, но по умолчанию не установлен. Его можно закрепить на четыре винта на левой боковой стенке, дабы уберечь содержимое ПК от пыли, засасываемой внутрь корпуса вентилятором видеокарты. Недостаток в данном случае заключается в том, что дополнительный пылевой фильтр всего один, а вентилятора на графическом ускорителе часто бывает два.

Сборка системного блока

Сборка ПК в корпусе от компании SilverStone — это всегда долгая и трудная процедура, тем более если корпус относится к компактной категории. Опытные сборщики хорошо знают, что проектировщики из SilverStone очень любят винты и совсем не используют безвинтовые системы крепления. В процессе сборки придется иметь дело как минимум с 20 винтами под крестовую отвертку и мучиться с аккуратной укладкой проводов, особенно если использовать все доступные в корпусе слоты и отсеки.

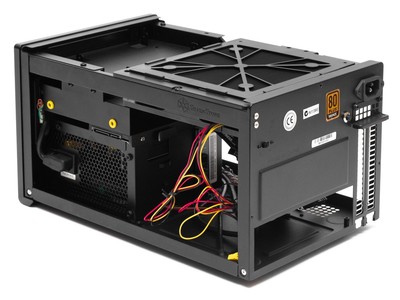

Для начала нужно открутить три винта, чтобы снять общий П-образный кожух. Снимается и ставится на место он относительно просто, однако всё же стоит быть осторожнее, так как в процессе демонтажа очень легко поцарапать краску шасси, что, конечно, не скажется на функциональности и не будет заметно на собранном ПК, но всё равно немного неприятно.

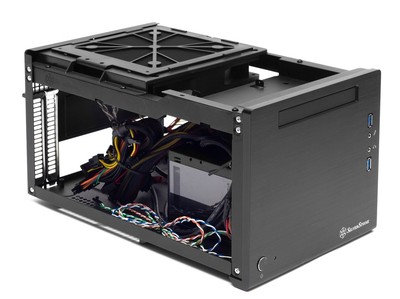

Далее необходимо открутить еще три винта, чтобы демонтировать пластиковую рамку, в которой закреплен корпусной вентилятор. Чтобы полностью убрать его из корпуса необходимо будет выкрутить еще два небольших винта, которыми крепится регулятор скорости на задней стенке. Без этого шага вентилятор можно будет только положить рядом с корпусом, чего, по большому счету, будет достаточно для полноценной сборки.

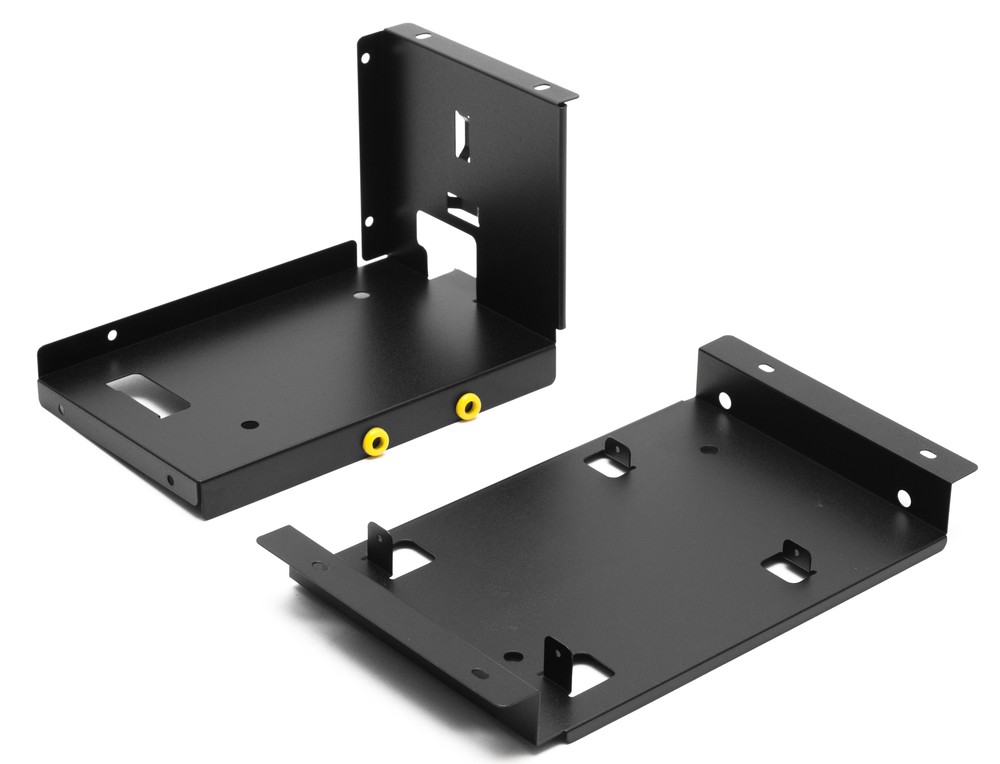

Съемная корзина для оптического привода ноутбучного формата крепится к шасси четырьмя винтами под крестовую отвертку, еще двумя винтами крепится заглушка на передней панели. Сам привод также фиксируется с помощью четырех очень маленьких винтов, для них удобнее всего использовать магнитную часовую отвертку.

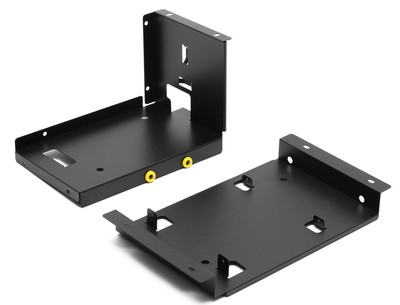

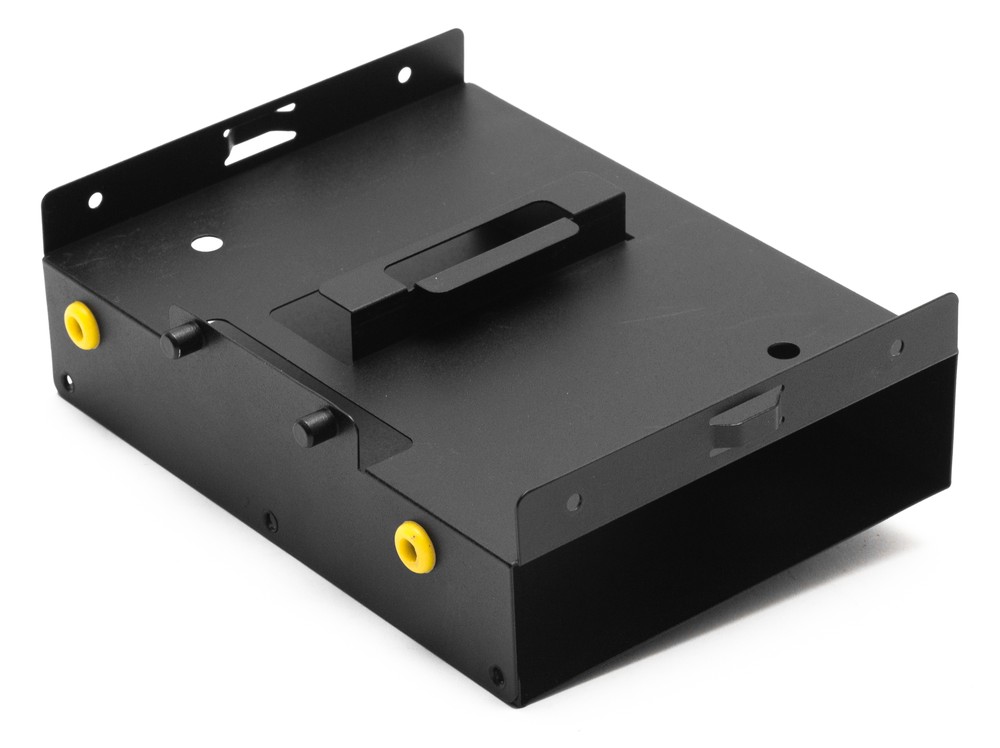

Корзина для трех накопителей находится сразу под оптическим приводом. Она крепится к корпусу с помощью двух винтов только с одной правой стороны, а слева за фиксацию отвечают два коротких штырька без резьбы, входящих в резиновые уплотнители. Главный недостаток данных уплотнителей — их малая толщина в средней части, из-за чего они быстро перетираются после 5-7 циклов снятия и установки корзины, разваливаются пополам и выпадают.

Данная корзина предусматривает установку одного накопителя формата 3,5″ и двух накопителей 2,5″. Полноразмерный HDD устанавливается в верхней части и фиксируется четырьмя винтами через такие же виброгасящие прокладки. В то же время 2,5″ диски фиксируются только двумя винтами и без каких-либо демпферов. Вторая грань диска оказывается незакрепленной, диск не сильно, но всё же болтается на своем месте — это не проблема для SSD, но для традиционных HDD такой способ крепления может оказаться не очень полезным.

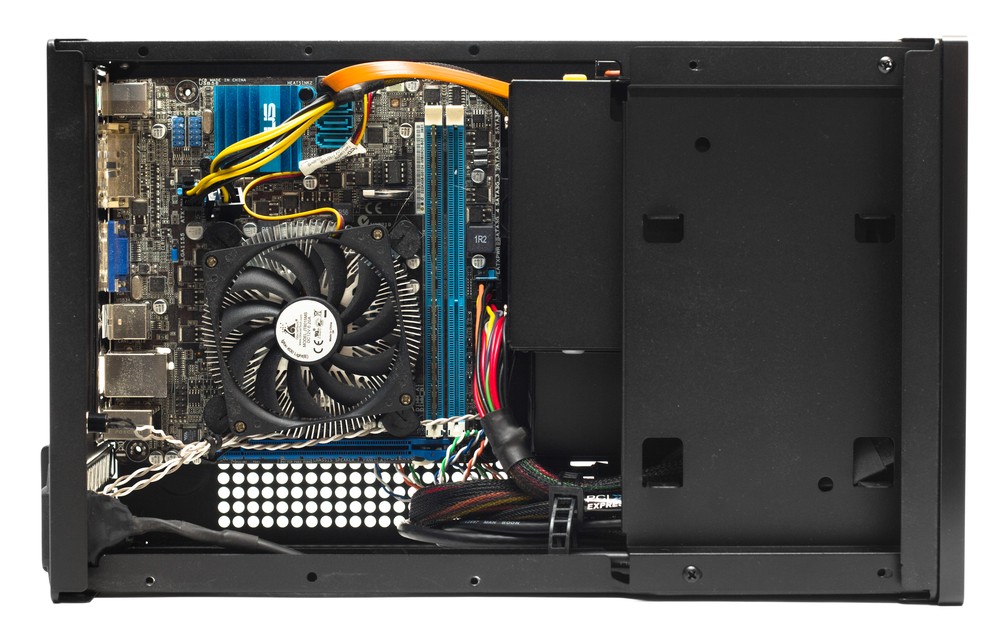

Поскольку SilverStone SUGO SG08 предусматривает установку только mini-ITX системных плат, то все стойки в виде полых шестигранников с резьбой заранее проставлены на нижней стенке шасси. Добраться отверткой до дальних уголков платы будет не очень просто, но процесс можно значительно упростить, если использовать длинную отвертку с магнитным наконечником.

Заглушки для обоих слотов расширения являются съемными, их держит объединенный стальной уголок, крепящийся к корпусу двумя винтами. Стоит отметить, что фиксация, например, видеокарты с помощью данного уголка будет достаточно надежной, но сами заглушки держатся весьма посредственно, их по неосторожности можно без труда продавить внутрь корпуса.

Корпус предусматривает установку видеокарт длиной до 310 мм (12,2″), но и тут есть один нюанс: стол для карты расширения оказывается лишь на 1-2 мм дальше края блока питания, поэтому если на обратной стороне графического ускорителя присутствуют выступающие элементы, то установить его, скорее всего, не удастся. Такая печальная участь постигла нашу тестовую видеокарту Gigabyte Radeon HD5750 с пассивной системой охлаждения. Теоретически в такой ситуации должна помочь замена комплектного блока питания глубиной 140 мм на более компактную модель, но это слишком сложное и дорогое решение.

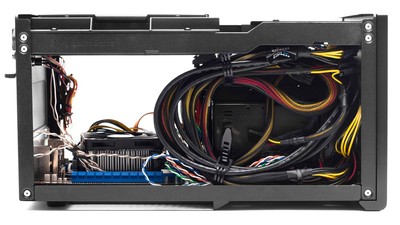

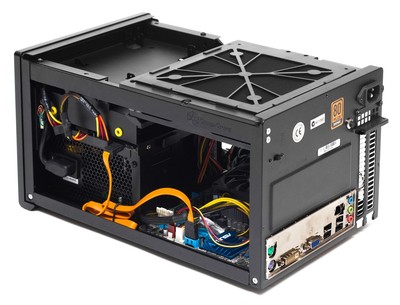

В SilverStone SUGO SG08 присутствуют зачатки системы удобной укладки проводов, но сводятся они к обычному заполнению неиспользованных ниш и протягиванию проводов через несколько удобно расположенных отверстий. При использовании 2,5″ накопителей настоятельно рекомендуется использовать угловые SATA-кабели, иначе кабель или очень быстро выйдет из строя или корпус не удастся собрать до конца.

Порты USB 3.0 подключаются стандартной монолитной колодкой, при необходимости можно использовать комплектный переходник на USB 2.0. Аудиоразъемы также подключаются монолитным коннектором с поддержкой стандарта HDA с обратной совместимостью с AC`97. Набор проводов для подключения кнопок и индикации представлен традиционной россыпью, спикер в комплекте поставки отсутствует.

Тестирование эффективности системы вентиляции корпуса

Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

В конфигурацию тестового стенда входили следующие комплектующие:

• Материнская плата ASUS P8H61-I LX
• Процессор Intel Celeron G540
• Процессорный кулер Glacialtech Igloo i630 Light
• Жесткий диск Seagate ST9640320AS
• Оперативная память Kingston KVR1333D3N9 (2 планки)

Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. Поскольку в рассматриваемом корпусе невозможна установка тестового графического ускорителя Radeon HD5750, используется интегрированная в процессор графика.

Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Замеры температуры производились программой SpeedFan в следующих режимах:

• Idle — режим простоя: работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
• Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
• LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
• FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
• FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.

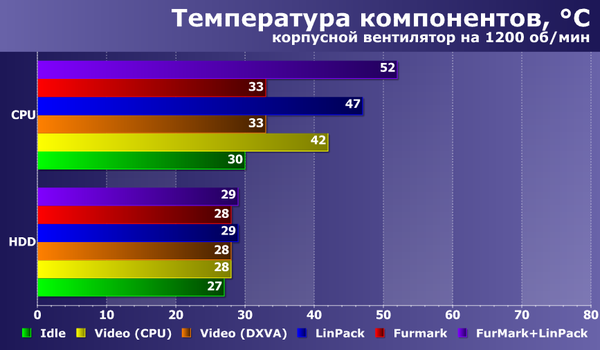

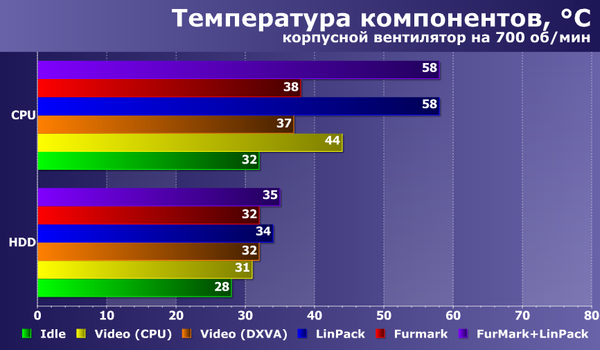

Результаты тестов представлены на диаграммах:

Результаты тестирования наглядно показывают, что, во-первых, система охлаждения SilverStone SUGO SG08 отлично справляется со своими обязанностями, а во-вторых, дополнительные 500 об/мин корпусного вентилятора позволяют комплектующим скинуть 6 градусов даже в нашей тестовой конфигурации, при использовании более массивных радиаторов выигрыш должен быть еще больше.

Относительно большой объем корпуса позволит эффективно отводить тепло даже от самых горячих CPU и APU. При условии установки мощной видеокарты лучше всего рассматривать модели с турбинной системой охлаждения, берущей холодных воздух через боковую стенку корпуса и выбрасывающей горячий через заднюю.

Позиционирование и выводы

Возможно, это прозвучит немного странно, но единственное достойное применение для данного корпуса — это сборка мощной и одновременно компактной игровой машины или рабочей станции, активно использующей ресурсы GPU. В комплекте с корпусом идет очень мощный блок питания на 600 Вт, который во всех других сценариях использования окажется попросту невостребованным и большие деньги, потраченные на покупку SilverStone SUGO SG08, будут использованы крайне неэффективно. Для сборки HTPC или простого ПК общего назначения можно использовать более компактные и дешевые модели корпусов в том числе и из линейки SUGO.

Корпус обладает строгим, солидным дизайном, алюминиевая плита на передней панели также смотрится выгодно и дорого. Сборка ПК в корпусе SilverStone редко не бывает простой и удобной, SUGO SG08 не стал исключением из этого правила — сборщику придется изрядно повозиться с огромным количеством винтов и трудностями укладки большого количества проводов от блока питания.

К недостаткам корпуса можно отнести распадающиеся резиновые виброгасящие прокладки, невозможность установить длинную видеокарту с выступающими частями на оборотной стороне и необходимость снимать основной кожух для чистки пылевого фильтра.
