Типичные структуры матриц экранов
Ниже приведены фрагменты микрофотографий нескольких разновидностей экранов, используемых в мобильной технике

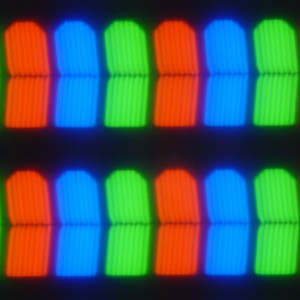

IPS с двумя долями в субпикселе, каждая из которых разделена управляющими электродами на несколько поддоменов:
![IPS](px-macro/px-ips-01.jpg)
IPS с двумя монолитными долями в субпикселе, обычно используется в экранах с высокой плотностью пикселей:
![IPS](px-macro/px-ips-02.jpg)

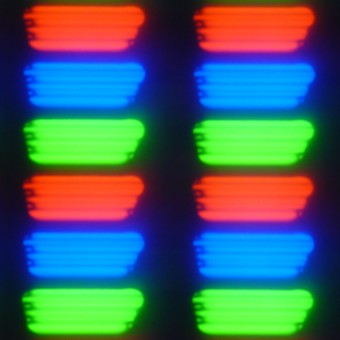

IPS с одним доменом в субпикселе, каждый из которых разделен управляющими электродами на несколько поддоменов:
![IPS](px-macro/px-ips-03.jpg)
Еще один вариант IPS:
![IPS](px-macro/px-ips-06.jpg)

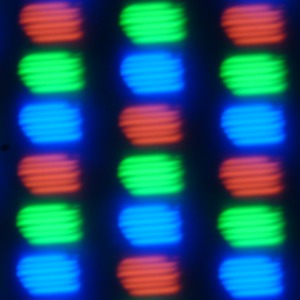

Вариант IPS с шахматным чередованием субпикселей и уменьшенным на 1/3 по одной оси разрешением:
![IPS](px-macro/px-ips-07.jpg)

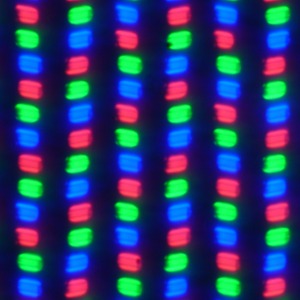

Вариант IPS с шахматным чередованием субпикселей и уменьшенным на 1/3 по одной оси разрешением:
![IPS](px-macro/px-ips-08.jpg)
Вариант IPS с шахматным чередованием субпикселей и уменьшенным на 1/3 по одной оси разрешением:
![IPS](px-macro/px-ips-09.jpg)
Это же с меньшим увеличением:
![IPS](px-macro/px-ips-09-l.jpg)

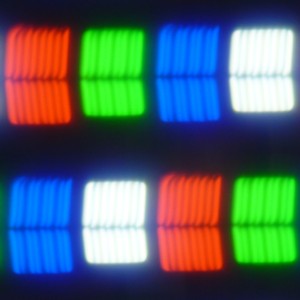

IPS с дополнительным белым субпикселем:
![IPS](px-macro/px-ips-04.jpg)

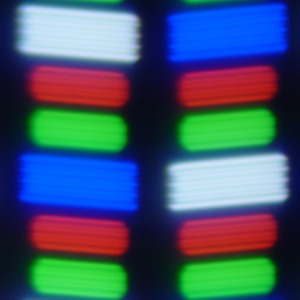

IPS с дополнительным белым субпикселем (Samsung Galaxy Camera 2):
![IPS](px-macro/px-ips-05.jpg)

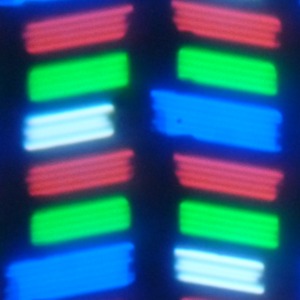

IPS с белым субпикселем вместо одного из двух синих субпикселей (Huawei P20):
![IPS](px-macro/px-ips-10.jpg)

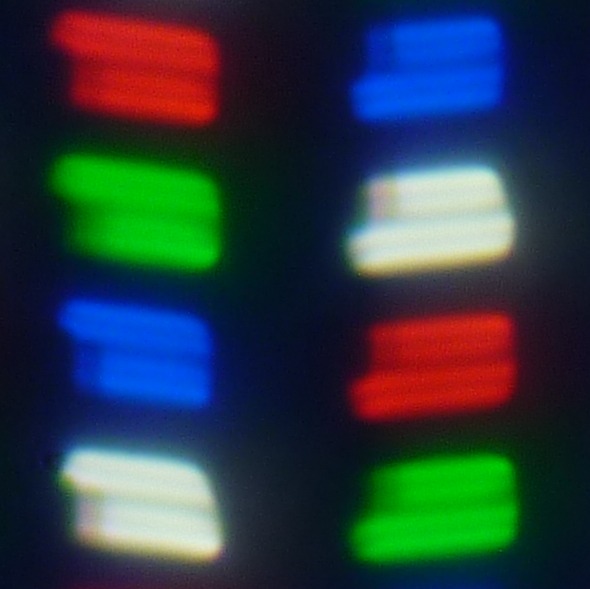

IPS с белым субпикселем вместо одной триады RGB (Sony Xperia XZ2 Premium):
![IPS](px-macro/px-ips-sony-xperia-xz2-premium.jpg)
TN, структура субпикселей отсутствует:
![TN](px-macro/px-tn-01.jpg)
Опять TN:
![TN](px-macro/px-tn.jpg)
Предположительно ASV:
![AVS](px-macro/px-asv.jpg)

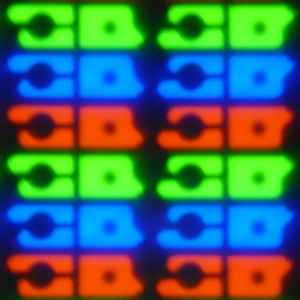

И второй вариант ASV:
![AVS](px-macro/px-asv-01.jpg)
Предположительно ASV гибридной структуры с двумя наборами субпикселей, один работает на просвет (на фотографии ярко светится), второй (затемненный) — на отражение:
![AVS](px-macro/px-double.jpg)

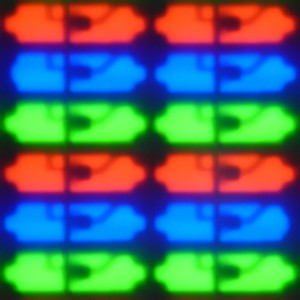

Предположительно VA:
![VA](px-macro/px-va.jpg)
Предположительно VA:
![VA](px-macro/px-va-01.jpg)
OLED (Super AMOLED PenTile RGBG):
![Super AMOLED PenTile RGBG](px-macro/oled-01.jpg)
OLED (Super AMOLED PenTile RGBG), второй вариант:
![Super AMOLED PenTile RGBG](px-macro/oled-02.jpg)
OLED (Super AMOLED RGB):
![Super AMOLED RGB](px-macro/oled-03.jpg)

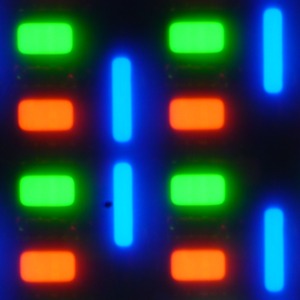

OLED (Super AMOLED RGB):
![Super AMOLED RGB](px-macro/px-oled-04.jpg)

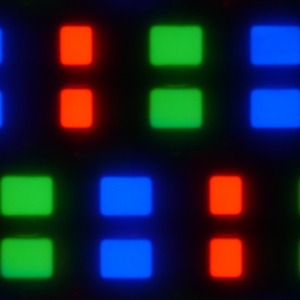

OLED (AMOLED, ASUS ZenWatch (WI500Q)):
![AMOLED](px-macro/oled-04.jpg)

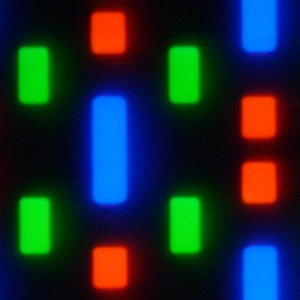

OLED (AMOLED, Huawei Watch):
![AMOLED](px-macro/oled-06.jpg)

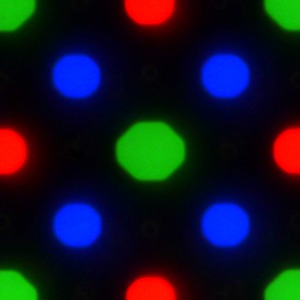

OLED (Xiaomi Mi Note 2):
![AMOLED](px-macro/oled-07.jpg)

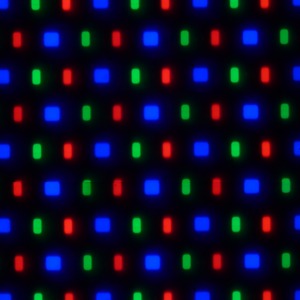

OLED (Asus Zenfone 3 Zoom):
![AMOLED](px-macro/oled-08.jpg)

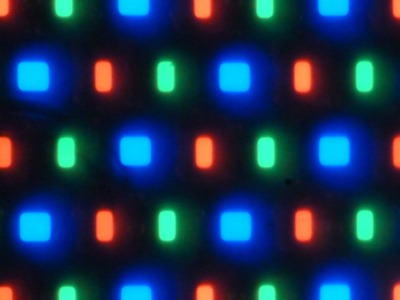

OLED (Umidigi Z1 Pro):
![AMOLED](px-macro/oled-09.jpg)

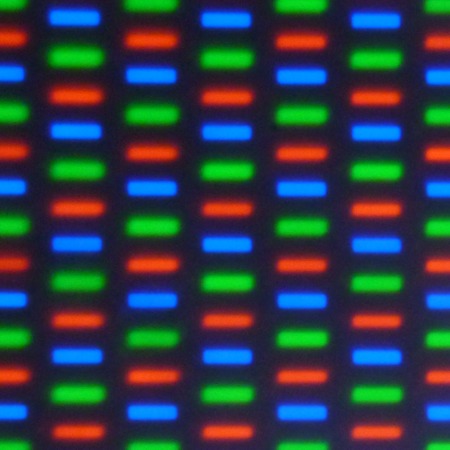

OLED (Asus ZenFone 4 Selfie Pro):
![AMOLED](px-macro/oled-10.jpg)

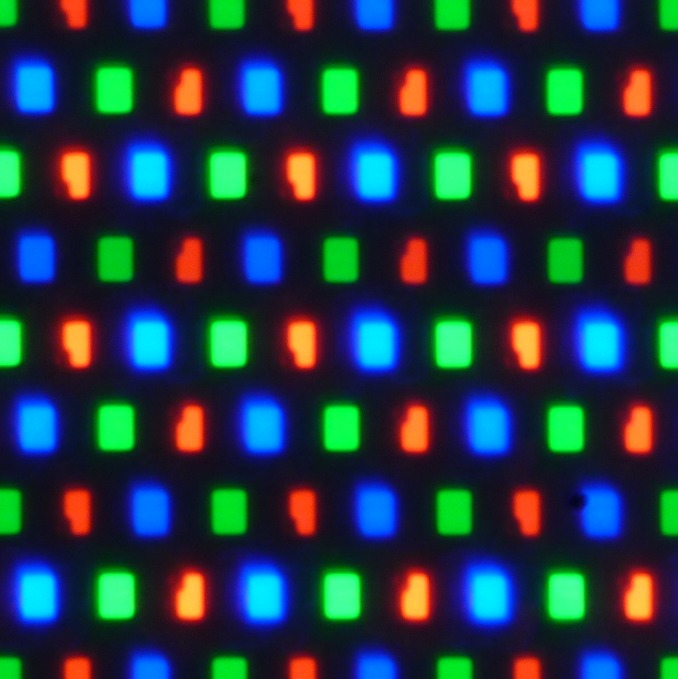

OLED (Asus ROG Phone):
![AMOLED](px-macro/px-oled-asus-rog-phone.jpg)
OLED (ZTE Axon 10 Pro):
![AMOLED](px-macro/oled-11.jpg)

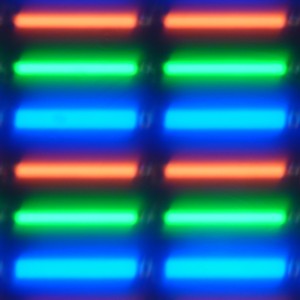

P-OLED (Plastic OLED):
![Plastic OLED](px-macro/px-poled.jpg)

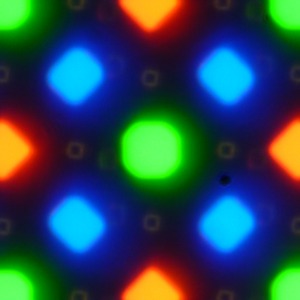

P-OLED (Plastic OLED, LG G Flex 2):
![Plastic OLED](px-macro/p-oled.jpg)
