Gigabyte GA-SBCAP3450 — системная плата с распаянным CPU Celeron N3450

Она имеет формат SBC

Ассортимент компании Gigabyte пополнился системной платой GA-SBCAP3450, которую можно было бы назвать одноплатным ПК из-за распаянного процессора, но тут нет оперативной и флэш-памяти.

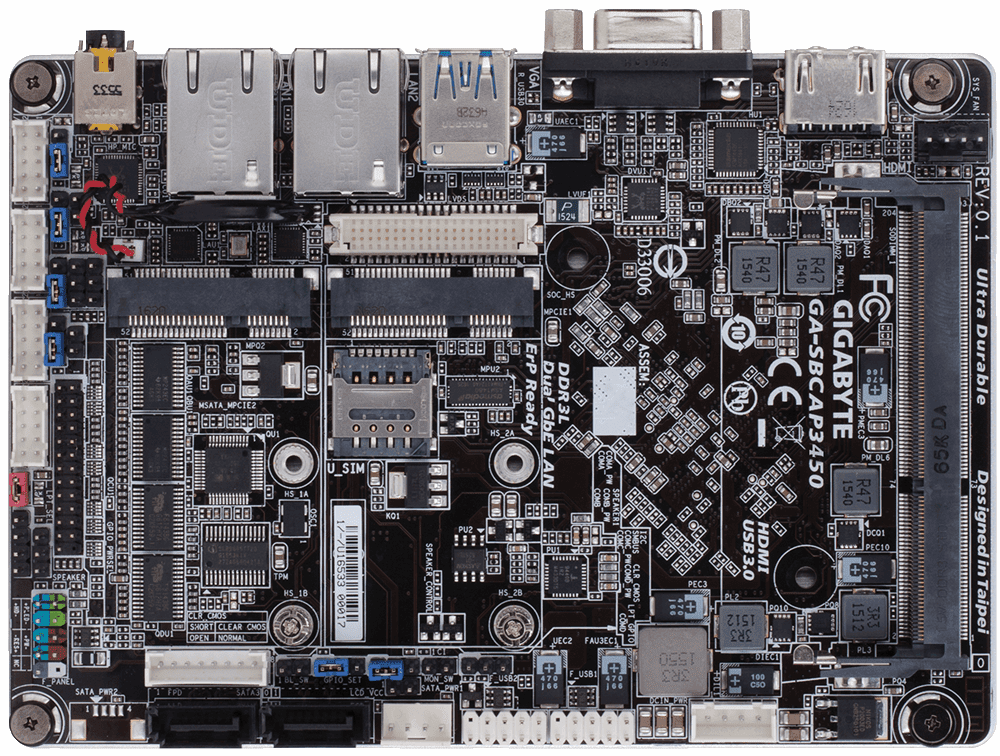

Gigabyte GA-SBCAP3450 — системная плата с распаянным CPU Celeron N3450

В качестве CPU выступает четырёхъядерный Celeron N3450. Для установки оперативной памяти присутствует один слот SO-DIMM DDR3L. Для подключения накопителей есть два порта SATA и один mSATA. Также имеет слот для подключения карт Mini-PCIe.

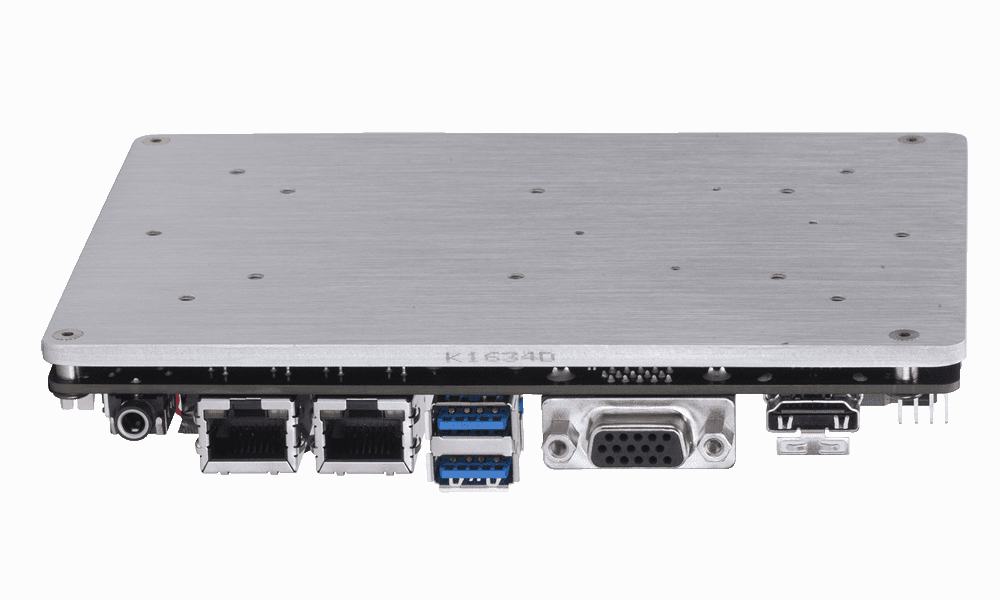

Набор портов включает VGA, HDMI, USB 3.1 (x2), RJ45 (x2). На системной плате также есть большое чисто разъёмов для вывода полноценных портов. Тут есть LPT, I2C, GPIO и многое другое. Размеры платы составляют 146 х 102 мм. Также можно отметить, что тыльная сторона прикрыта толстой металлической пластиной для защиты и отвода тепла, так как именно с обратной стороны находится кристалл CPU.

8 июля 2018 в 15:17

Автор: MPAK

| Теги: Gigabyte

| Источник: Gigabyte

NASA рассказало про тепловой щит зонда Parker Solar Probe, который позволит приблизиться к Солнцу на минимальное расстояние

Samsung C43J89 — огромный монитор со встроенным переключателем KVM и изогнутой панелью 32:10

17 комментариев

Среди «многого другого» есть LVDS, что весьма ценно, для некоторых применений.

Ответить

eDP наше все

Ответить

Так на плате же два mSATA, а не один. Плюс слот под сим карту U-SIM.
А вот слота под Mini-PCIe я что то не вижу. Под него какой то не стандартный разъём стоит?

Ответить

Тот что слева mPCIe

Ответить

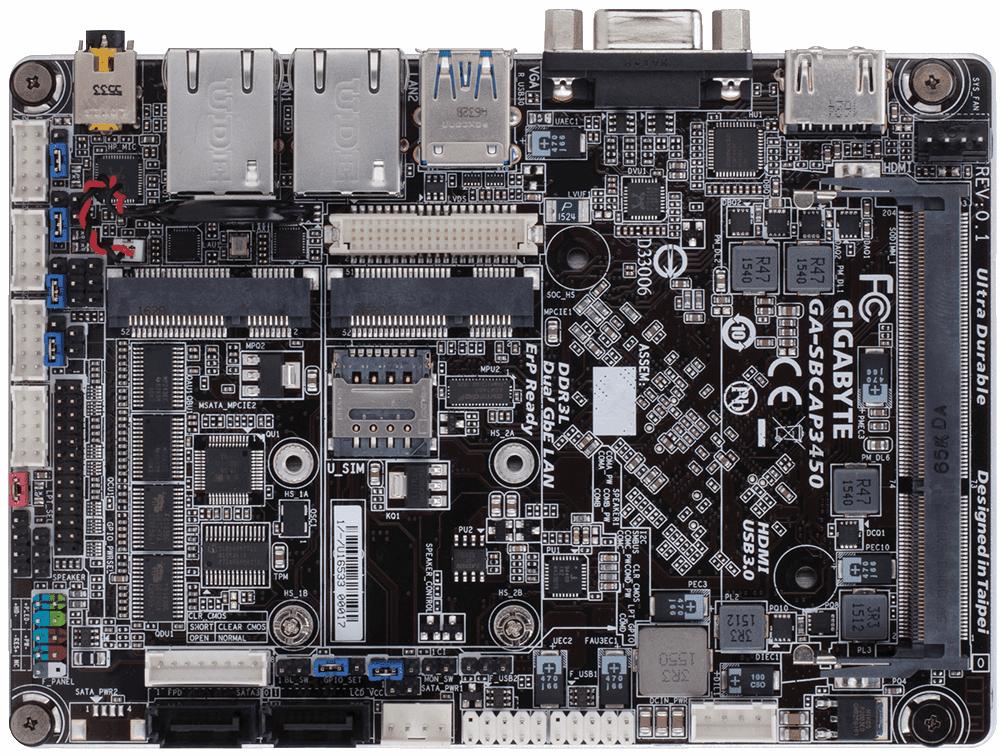

Наверное не все умеют читать маркировку на платах.Там белым по чёрному написано прямо на плате.Справа MPCIE1, слева разъём MSATA_MPCIE2.Сверху LVDS, над правым MSATA. Длинный чёрный слева, LPT.P.S. Минусаторы мамкины. Хоть бы учились нормально, а то читать даже никто не может по плате.
