Системная плата Supermicro A2SAV получила дополнительные порты SATA и Ethernet

Плата Supermicro A2SAV базируется на новом ЦП Atom x5-E3940

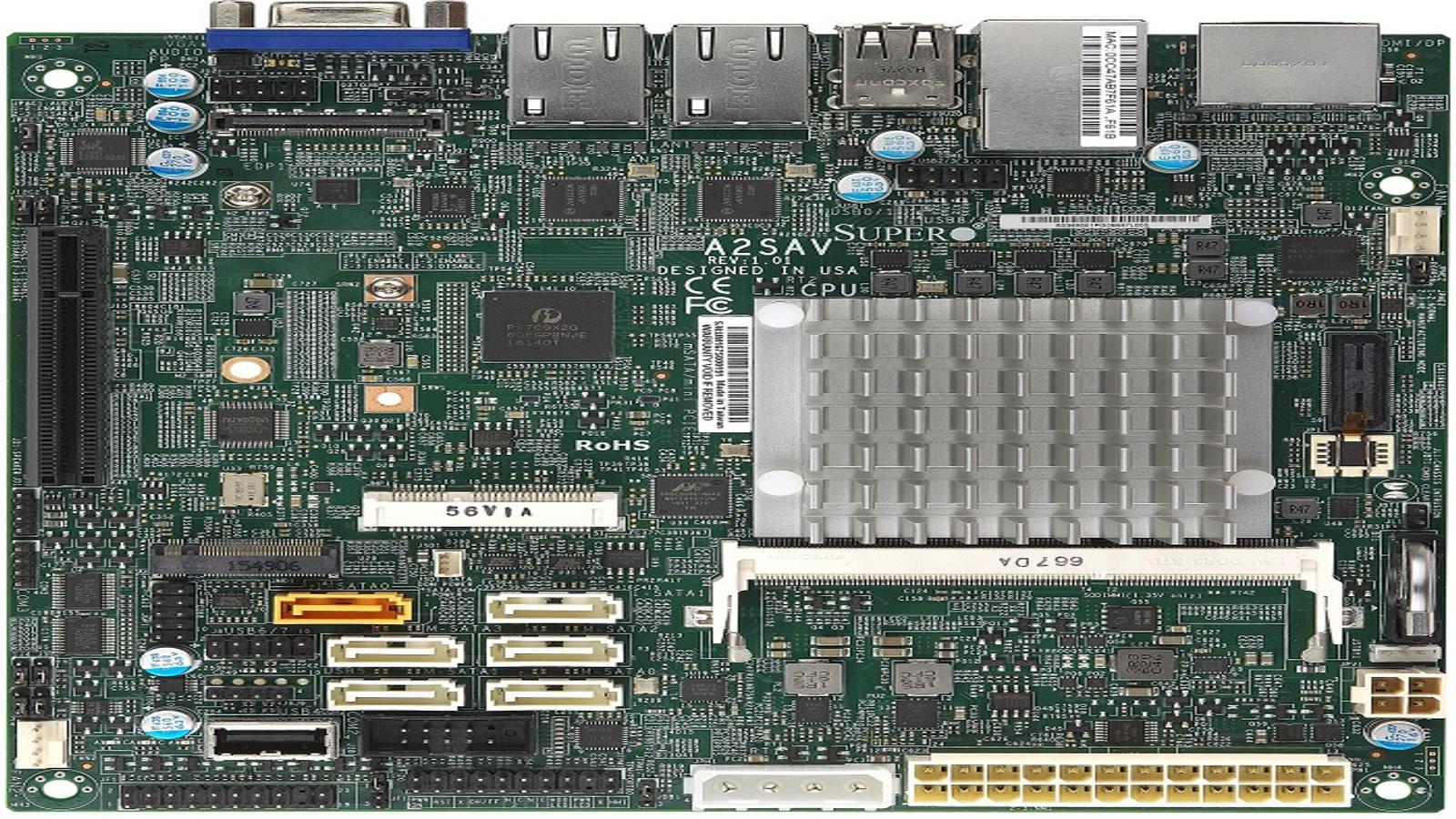

Компания Supermicro представила системную плату A2SAV, основанную на процессоре Intel Atom x5-E3940 их новой линейки Atom E3900. Новая плата примечательна не только процессором поколения Apollo Lake, но и расширенным набором портов SATA и Ethernet.

Четырехъядерный ЦП Atom x5-E3940 работает на частоте от 1,6 до 1,8 ГГц, включает в себя GPU Intel HD Graphics 500 и контроллер шести линий PCI-e 2.0. Типоразмер платы Mini-ITX, на ней разместился всего один слот SO-DIMM DDR3(L) для небуферизованной планки ОЗУ объемом до 8 ГБ и частотой до 1866 МГц. Из шести портов SATA 6 Гбит/с два подключены к SoC и еще четыре работают через контроллер Marvel 88SE9230.

Два порта Gigabit Ethernet подключены к контроллерам Intel i210-AT, также на монтажной планке размещены видеовыходы Display Port, HDMI и VGA, по два порта USB 3.0 и USB 2.0 и один COM. Один слот PCI-e 2.0 x2 дополнен слотами M.2 2280 PCI-e 2.0 x2 и одним mini PCI-e с поддержкой накопителей mSATA. UEFI компании AMI размещен в микросхеме SPI Flash объемом 64 МБ. У системной платы Supermicro A2SAV также имеется младшая сестра A2SAV-L, лишенная дополнительных контроллеров.
