Использование USB для подзарядки аккумуляторов мобильных устройств является стандартом, а повышенная нагрузочная способность, предусмотренная последними спецификациями, позволяет увеличить скорость зарядки. Для управления питанием, подаваемым через порт USB, служит контроллер UCS2112, который представила компания Microchip Technology.
![Увеличивая ток, Microchip UCS2112 позволяет сократить время зарядки](http://www.ixbt.com/short/images/2015/Nov/22408348342_df53d6e410_o.jpg)

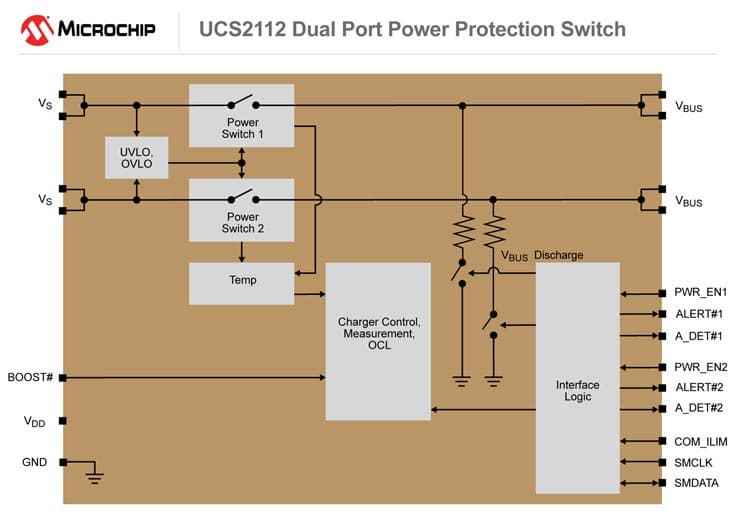

Контроллер является двухканальным, то есть может обслуживать два порта одновременно. Для каждого порта можно запрограммировать восемь максимальных значений тока в диапазоне от 0,53 до 3,0 А. Защита порта обеспечивается встроенными цепями мониторинга, точного ограничения тока, нормирования заряда и контроля температуры. По словам производителя, UCS2112 поможет конструкторам ноутбуков, планшетов, мониторов, стыковочных станций и принтеров, а также многопортовых зарядных устройств и накопителей. Контроллер можно использовать отдельно или вместе с концентраторами USB, формируя систему, обеспечивающую зарядку и обмен данными.
![Увеличивая ток, Microchip UCS2112 позволяет сократить время зарядки](http://www.ixbt.com/short/images/2015/Nov/22421551885_a962c05ac4_o.jpg)
Контроль температуры позволяет UCS2112 динамически управлять ограничением по току по мере приближения к температурному порогу, за счет чего предотвращается срабатывание защиты и полное отключение. Встроенный монитор тока устраняет потребность во внешнем резисторе и позволяет сигналу «обнаружения подключения» на зависеть от основного источника питания, что удобно в случаях, когда концентратор находится в спящем режиме или отключен. Нормирование заряда помогает управлять зарядкой нескольких устройств в системах с маломощными источниками питания.
Контроллер UCS2112 соответствует спецификациям USB Power Delivery и USB-IF BC1.2. Его работу удобно изучать, используя плату Microchip UCS2112 Evaluation Board (индекс по каталогу ADM00639) стоимостью $140. Контроллеры уже доступны для ознакомления и в товарных количествах. Они выпускаются в 20-контактных корпусах типа QFN и стоят $1,8 за штуку в партии из 5000 штук.
Источник: Microchip
